1 88PASSIV

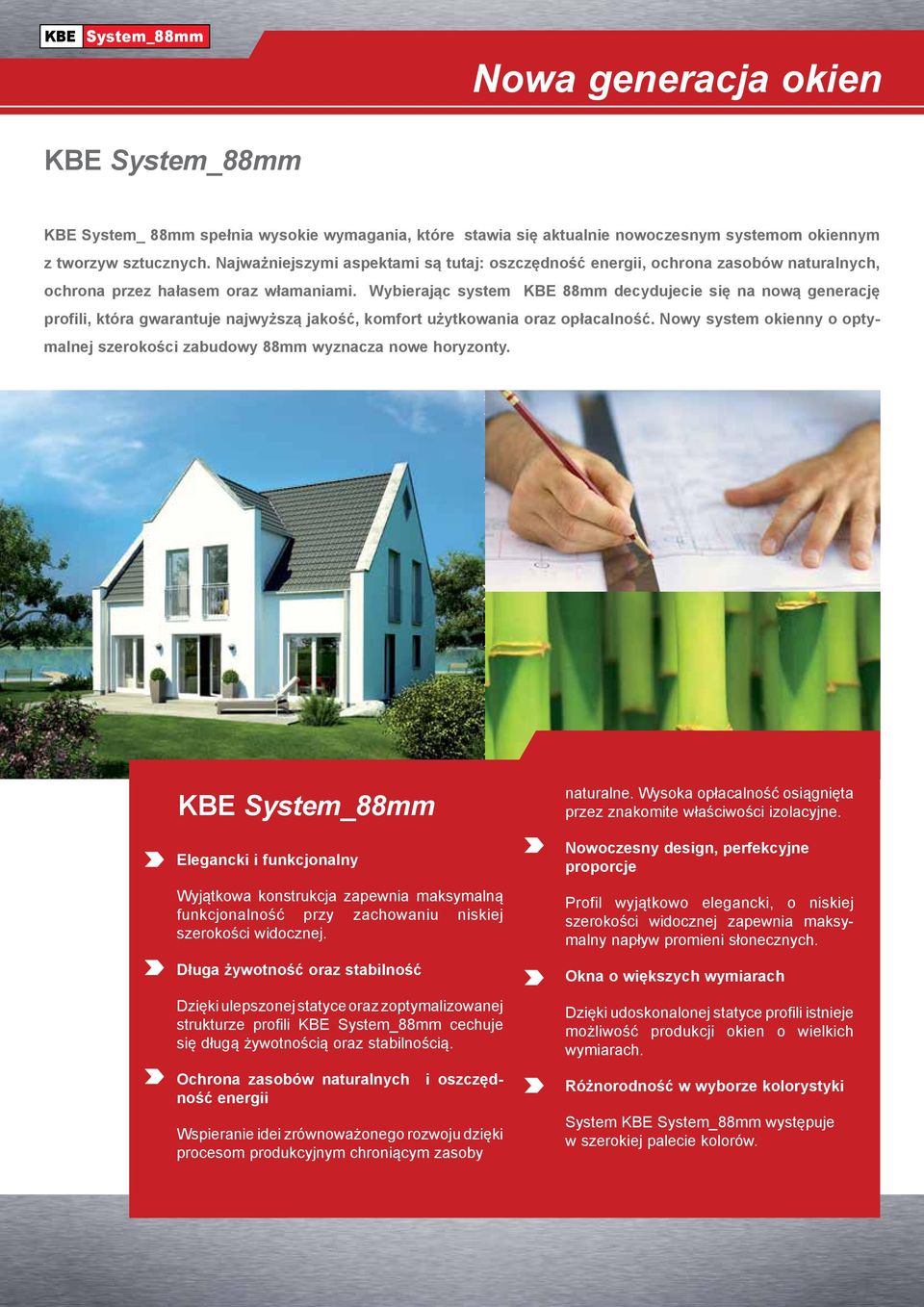

2 Nowa generacja okien KBE System_ 88mm spełnia wysokie wymagania, które stawia się aktualnie nowoczesnym systemom okiennym z tworzyw sztucznych. Najważniejszymi aspektami są tutaj: oszczędność energii, ochrona zasobów naturalnych, ochrona przez hałasem oraz włamaniami. Wybierając system KBE 88mm decydujecie się na nową generację profili, która gwarantuje najwyższą jakość, komfort użytkowania oraz opłacalność. Nowy system okienny o optymalnej szerokości zabudowy 88mm wyznacza nowe horyzonty. Elegancki i funkcjonalny Wyjątkowa konstrukcja zapewnia maksymalną funkcjonalność przy zachowaniu niskiej szerokości widocznej. Długa żywotność oraz stabilność Dzięki ulepszonej statyce oraz zoptymalizowanej strukturze profili cechuje się długą żywotnością oraz stabilnością. Ochrona zasobów naturalnych i oszczędność energii Wspieranie idei zrównoważonego rozwoju dzięki procesom produkcyjnym chroniącym zasoby naturalne. Wysoka opłacalność osiągnięta przez znakomite właściwości izolacyjne. Nowoczesny design, perfekcyjne proporcje Profil wyjątkowo elegancki, o niskiej szerokości widocznej zapewnia maksymalny napływ promieni słonecznych. Okna o większych wymiarach Dzięki udoskonalonej statyce profili istnieje możliwość produkcji okien o wielkich wymiarach. Różnorodność w wyborze kolorystyki System występuje w szerokiej palecie kolorów.

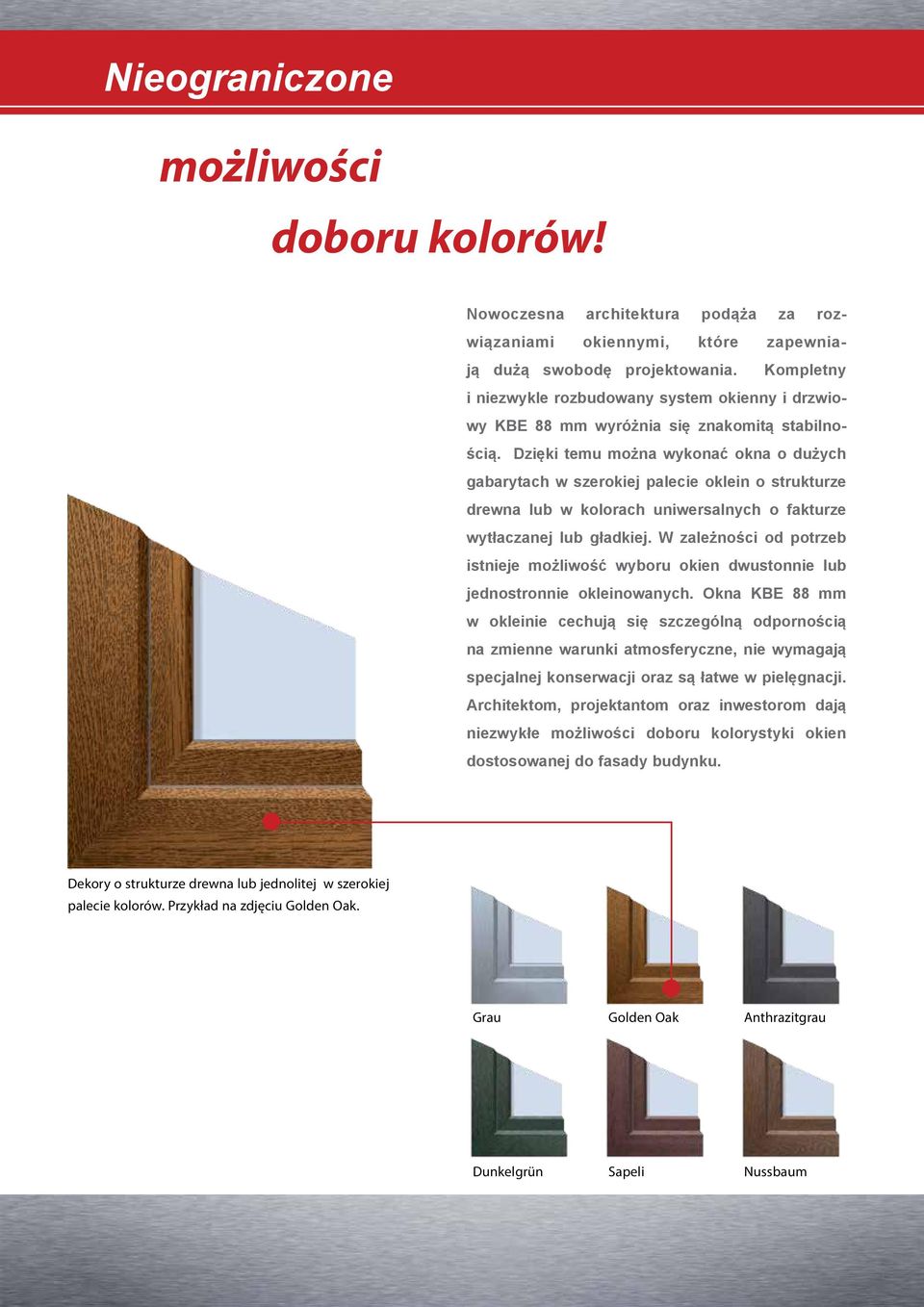

3 Nieograniczone możliwości doboru kolorów! Nowoczesna architektura podąża za rozwiązaniami okiennymi, które zapewniają dużą swobodę projektowania. Kompletny i niezwykle rozbudowany system okienny i drzwiowy KBE 88 mm wyróżnia się znakomitą stabilnością. Dzięki temu można wykonać okna o dużych gabarytach w szerokiej palecie oklein o strukturze drewna lub w kolorach uniwersalnych o fakturze wytłaczanej lub gładkiej. W zależności od potrzeb istnieje możliwość wyboru okien dwustonnie lub jednostronnie okleinowanych. Okna KBE 88 mm w okleinie cechują się szczególną odpornością na zmienne warunki atmosferyczne, nie wymagają specjalnej konserwacji oraz są łatwe w pielęgnacji. Architektom, projektantom oraz inwestorom dają niezwykłe możliwości doboru kolorystyki okien dostosowanej do fasady budynku. Dekory o strukturze drewna lub jednolitej w szerokiej palecie kolorów. Przykład na zdjęciu Golden Oak. Grau Golden Oak Anthrazitgrau Dunkelgrün Sapeli Nussbaum

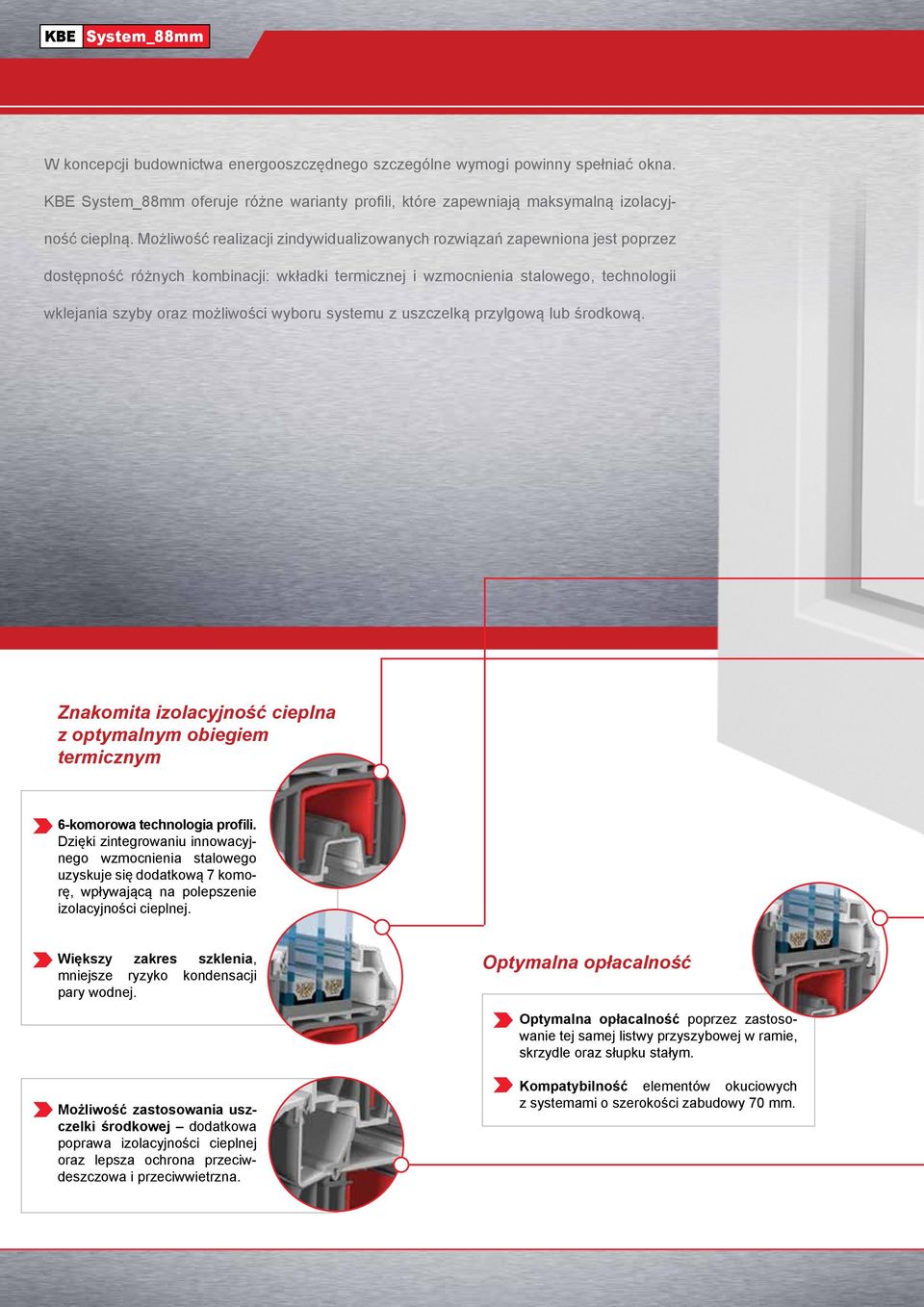

4 W koncepcji budownictwa energooszczędnego szczególne wymogi powinny spełniać okna. oferuje różne warianty profili, które zapewniają maksymalną izolacyjność cieplną. Możliwość realizacji zindywidualizowanych rozwiązań zapewniona jest poprzez dostępność różnych kombinacji: wkładki termicznej i wzmocnienia stalowego, technologii wklejania szyby oraz możliwości wyboru systemu z uszczelką przylgową lub środkową. Znakomita izolacyjność cieplna z optymalnym obiegiem termicznym 6-komorowa technologia profili. Dzięki zintegrowaniu innowacyjnego wzmocnienia stalowego uzyskuje się dodatkową 7 komorę, wpływającą na polepszenie izolacyjności cieplnej. Większy zakres szklenia, mniejsze ryzyko kondensacji pary wodnej. Optymalna opłacalność Optymalna opłacalność poprzez zastosowanie tej samej listwy przyszybowej w ramie, skrzydle oraz słupku stałym. Możliwość zastosowania uszczelki środkowej dodatkowa poprawa izolacyjności cieplnej oraz lepsza ochrona przeciwdeszczowa i przeciwwietrzna. Kompatybilność elementów okuciowych z systemami o szerokości zabudowy 70 mm.

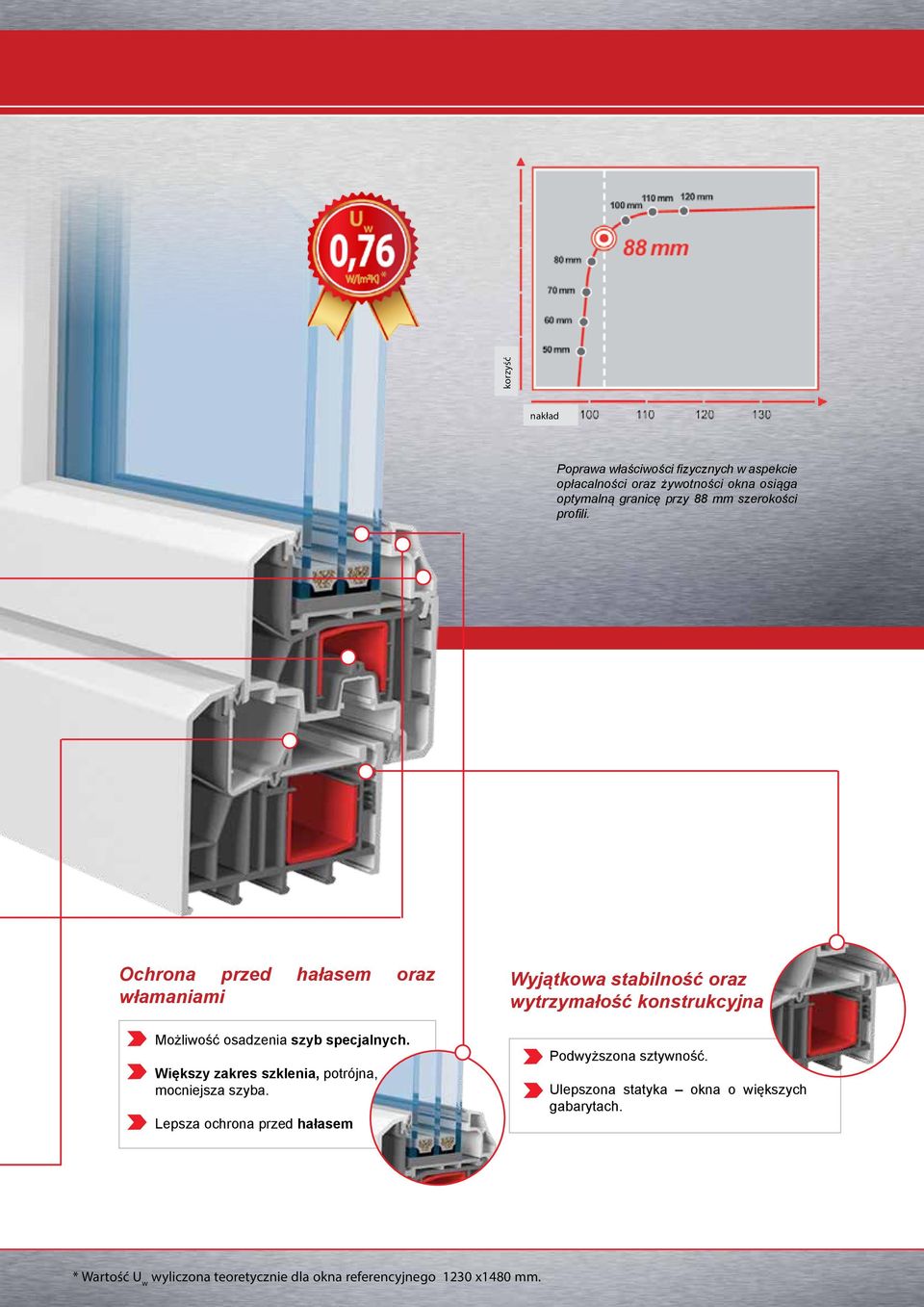

5 korzyść nakład Poprawa właściwości fizycznych w aspekcie opłacalności oraz żywotności okna osiąga optymalną granicę przy 88 mm szerokości profili. Ochrona przed hałasem oraz włamaniami Możliwość osadzenia szyb specjalnych. Większy zakres szklenia, potrójna, mocniejsza szyba. Lepsza ochrona przed hałasem Wyjątkowa stabilność oraz wytrzymałość konstrukcyjna Podwyższona sztywność. Ulepszona statyka okna o większych gabarytach. * Wartość U w wyliczona teoretycznie dla okna referencyjnego 1230 x1480 mm.

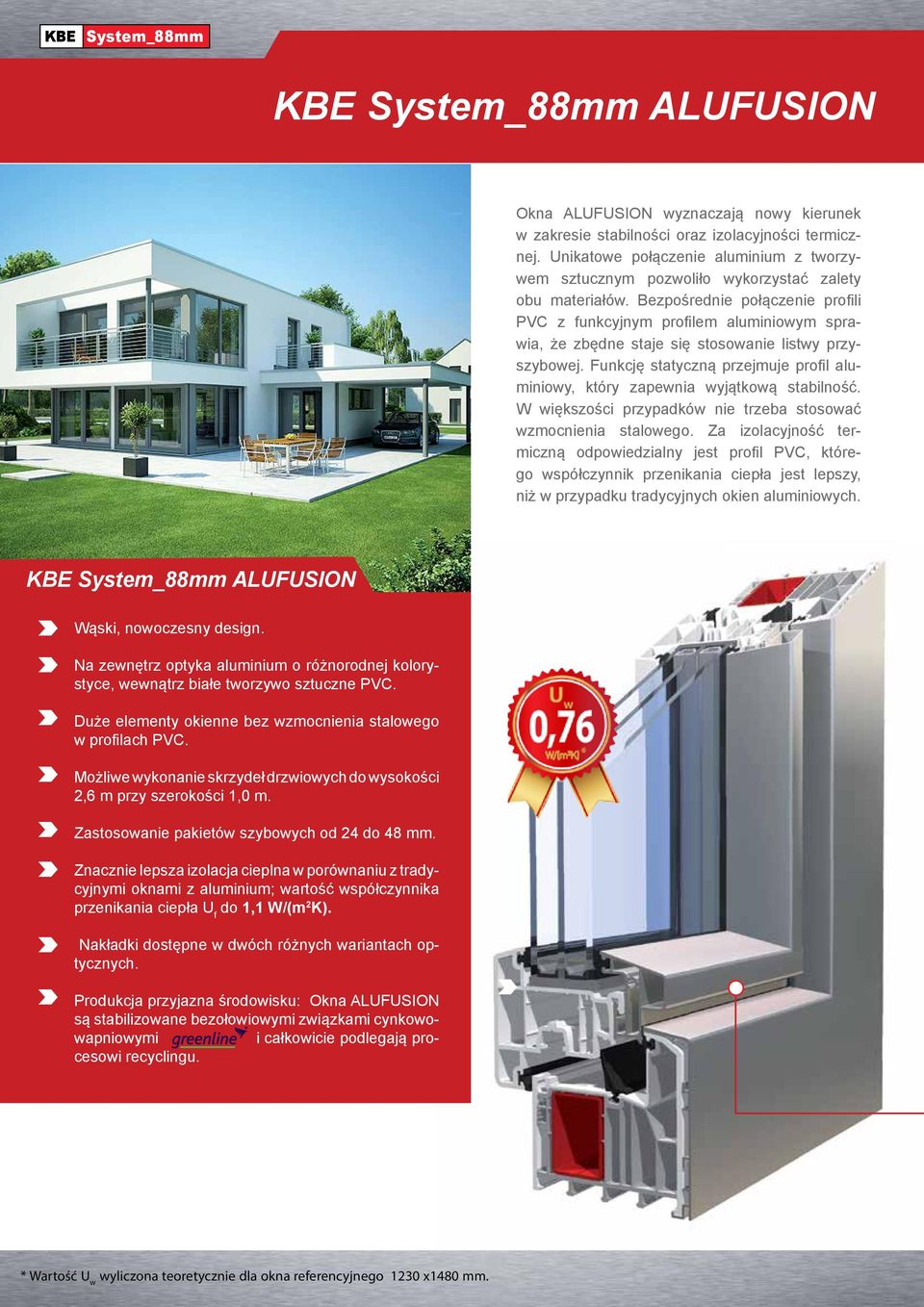

6 ALUFUSION Okna ALUFUSION wyznaczają nowy kierunek w zakresie stabilności oraz izolacyjności termicznej. Unikatowe połączenie aluminium z tworzywem sztucznym pozwoliło wykorzystać zalety obu materiałów. Bezpośrednie połączenie profili PVC z funkcyjnym profilem aluminiowym sprawia, że zbędne staje się stosowanie listwy przyszybowej. Funkcję statyczną przejmuje profil aluminiowy, który zapewnia wyjątkową stabilność. W większości przypadków nie trzeba stosować wzmocnienia stalowego. Za izolacyjność termiczną odpowiedzialny jest profil PVC, którego współczynnik przenikania ciepła jest lepszy, niż w przypadku tradycyjnych okien aluminiowych. ALUFUSION Wąski, nowoczesny design. Na zewnętrz optyka aluminium o różnorodnej kolorystyce, wewnątrz białe tworzywo sztuczne PVC. Duże elementy okienne bez wzmocnienia stalowego w profilach PVC. Możliwe wykonanie skrzydeł drzwiowych do wysokości 2,6 m przy szerokości 1,0 m. Zastosowanie pakietów szybowych od 24 do 48 mm. Znacznie lepsza izolacja cieplna w porównaniu z tradycyjnymi oknami z aluminium; wartość współczynnika przenikania ciepła U f do 1,1 W/(m 2 K). Nakładki dostępne w dwóch różnych wariantach optycznych. Produkcja przyjazna środowisku: Okna ALUFUSION są stabilizowane bezołowiowymi związkami cynkowowapniowymi i całkowicie podlegają procesowi recyclingu. * Wartość U w wyliczona teoretycznie dla okna referencyjnego 1230 x1480 mm.

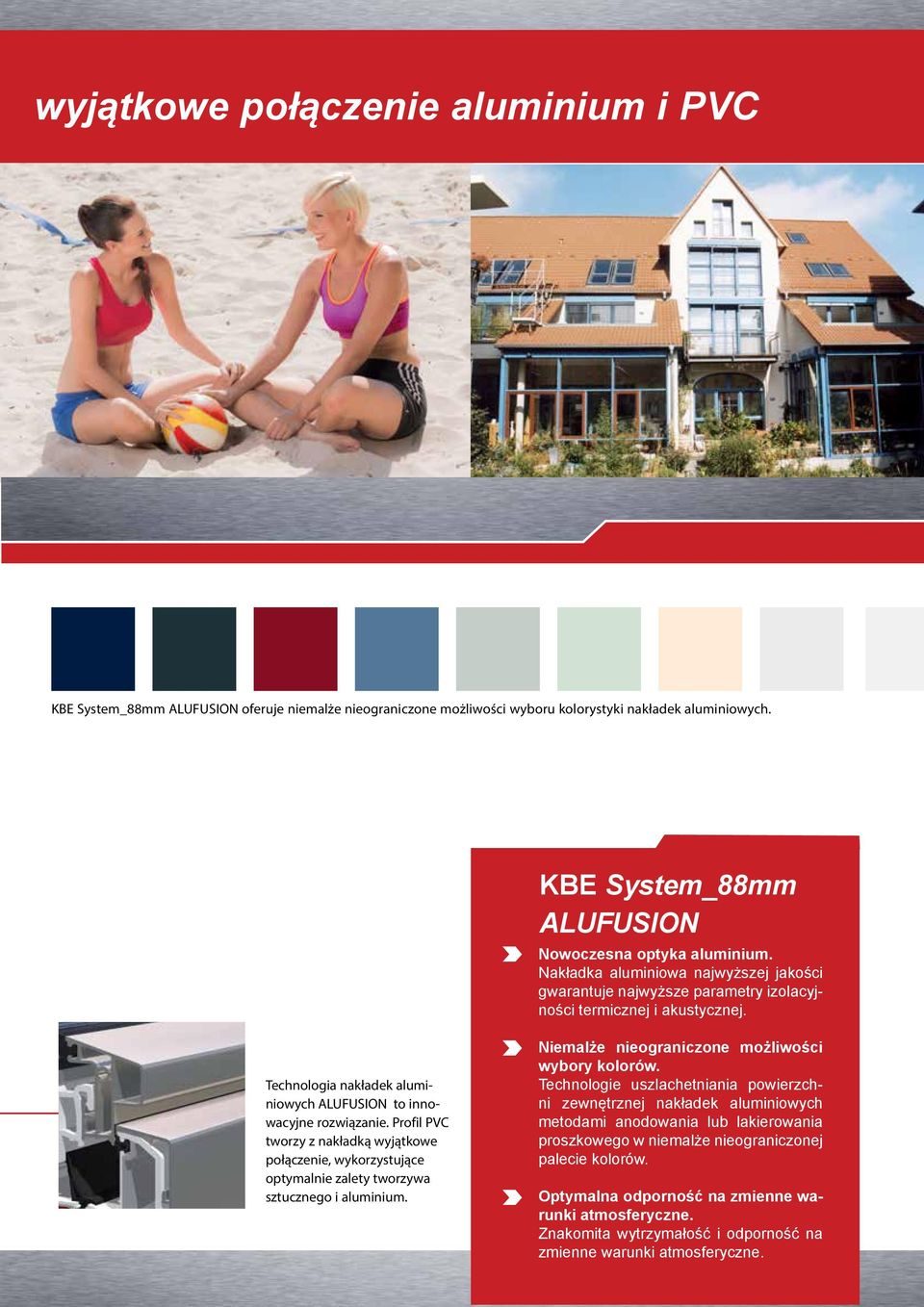

7 wyjątkowe połączenie aluminium i PVC ALUFUSION oferuje niemalże nieograniczone możliwości wyboru kolorystyki nakładek aluminiowych. ALUFUSION Nowoczesna optyka aluminium. Nakładka aluminiowa najwyższej jakości gwarantuje najwyższe parametry izolacyjności termicznej i akustycznej. Technologia nakładek aluminiowych ALUFUSION to innowacyjne rozwiązanie. Profil PVC tworzy z nakładką wyjątkowe połączenie, wykorzystujące optymalnie zalety tworzywa sztucznego i aluminium. Niemalże nieograniczone możliwości wybory kolorów. Technologie uszlachetniania powierzchni zewnętrznej nakładek aluminiowych metodami anodowania lub lakierowania proszkowego w niemalże nieograniczonej palecie kolorów. Optymalna odporność na zmienne warunki atmosferyczne. Znakomita wytrzymałość i odporność na zmienne warunki atmosferyczne.

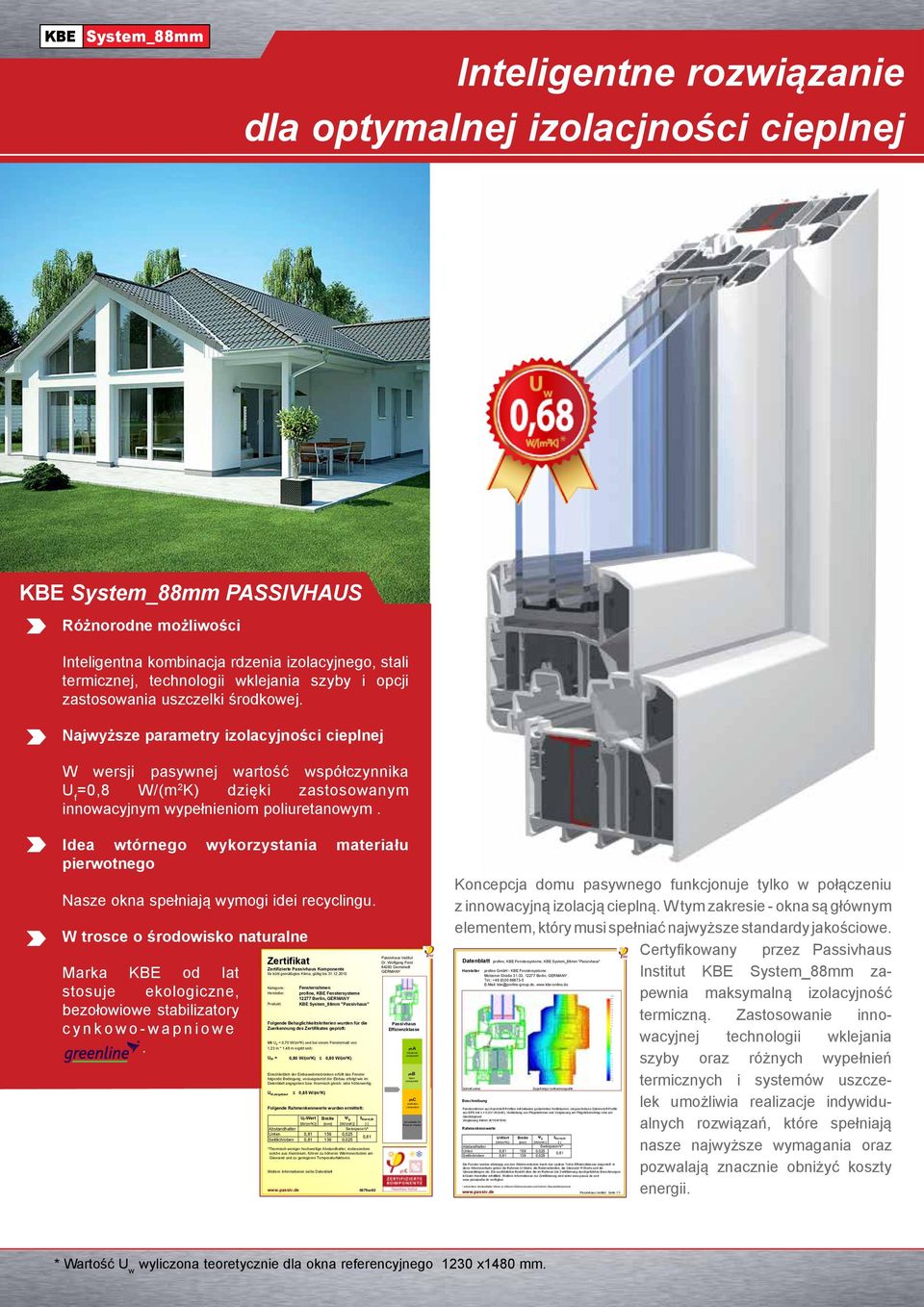

8 advanced component basic component certifiable component not suitable for Passive Houses * schlechtere Abstandhalter führen zu höheren Wärmeverlusten und tieferen Glasrandtemperturen Inteligentne rozwiązanie dla optymalnej izolacjności cieplnej PASSIVHAUS Różnorodne możliwości Inteligentna kombinacja rdzenia izolacyjnego, stali termicznej, technologii wklejania szyby i opcji zastosowania uszczelki środkowej. Najwyższe parametry izolacyjności cieplnej W wersji pasywnej wartość współczynnika U f =0,8 W/(m 2 K) dzięki zastosowanym innowacyjnym wypełnieniom poliuretanowym. Idea wtórnego wykorzystania materiału pierwotnego Nasze okna spełniają wymogi idei recyclingu. W trosce o środowisko naturalne Marka KBE od lat stosuje ekologiczne, bezołowiowe stabilizatory cynkowo-wapniowe. Zertifikatt zertifizierte passivhaus Komponente für kühl gemäßigtes Klima, gültig bis Kategorie: Hersteller: Produkt: Fensterrahmen profine, KBE Fenstersysteme Berlin, germany "passivhaus" Folgende Behaglichkeitskriterien wurden für die zuerkennung des zertifikates geprüft: Mit U g = 0,70 W/(m²K) und bei einem Fenstermaß von 1,23 m * 1,48 m ergibt sich: U W = 0,80 W/(m²K) 0,80 W/(m²K) Einschließlich der Einbauwärmebrücken erfüllt das Fenster folgende Bedingung, vorausgesetzt der Einbau erfolgt wie im Datenblatt angegeben bzw. thermisch gleich- oder höherwertig. U W,eingebaut 0,85 W/(m²K) Folgende Rahmenkennwerte wurden ermittelt: U f-wert Breite Ψ g f Rsi=0,20 [W/(m²K)] [mm] [W/(mK)] [-] Abstandhalter SwisspacerV* Unten 0, ,025 0,81 Seitlich/oben 0, ,025 *Thermisch weniger hochwertige Abstandhalter, insbesondere solche aus Aluminium, führen zu höheren Wärmeverlusten am Glasrand und zu geringeren Temperaturfaktoren. Weitere Informationen siehe Datenblatt wi03 Passivhaus Institut Dr. Wolfgang Feist Darmstadt GERMANY passivhaus Effizienzklasse pha phb phc Schnitt unten Zugehörige Isothermengrafik Fensterrahmen aus Kunststoff-Profilen mit teilweise gedämmten Hohlräumen; eingeschobene Dämmstoff-Profile aus EPS mit λ = 0,031 W/(mK); Verklebung von Flügelrahmen und Verglasung am Flügelüberschlag oder am Glasfalzgrund Verglasung 44mm (4/16/4/16/4) [W/(m²K)] [mm] [W/(mK)] [-] Die Fenster werden abhängig von den Wärmeverlusten durch den opaken Teil in Effizienzklassen eingestuft. In diese Wärmeverluste gehen die Rahmen-U-Werte, die Rahmenbreiten, die Glasrand-Ψ-Werte und die Glasrandlängen ein. Ein ausführlicher Bericht über die im Rahmen der Zertifizierung durchgeführten Berechnungen ist beim Hersteller erhältlich. Weitere Informationen zur Zertifizierung sind unter und verfügbar. Koncepcja domu pasywnego funkcjonuje tylko w połączeniu z innowacyjną izolacją cieplną. W tym zakresie - okna są głównym elementem, który musi spełniać najwyższe standardy jakościowe. Certyfikowany przez Passivhaus Datenblatt profine, KBE Fenstersysteme, "Passivhaus" Institut zapewnia Hersteller profine GmbH - KBE Fenstersysteme Motzener Straße 31-33, Berlin, GERMANY Tel.: +49 (0) maksymalną izolacyjność kbe@profine-group.de, termiczną. Zastosowanie innowacyjnej technologii wklejania szyby oraz różnych wypełnień termicznych i systemów uszczelek umożliwia realizacje indywidualnych Beschreibung rozwiązań, które spełniają Rahmenkennwerte nasze najwyższe wymagania oraz u-wert Breite Ψ g f Rsi=0,20 Abstandhalter SwisspacerV* Unten 0, ,025 0,81 Seitlich/oben 0, ,025 pozwalają znacznie obniżyć koszty energii. Passivhaus Institut Seite 1/1 * Wartość U w wyliczona teoretycznie dla okna referencyjnego 1230 x1480 mm.

9 Haustürsysteme fast jedem Anspruch gerecht werden. Das als nach innen öffnende Haustüranlage KBE System_88 mm System drzwiowy Die großdimensionierten Stahlarmierungen Individuelle Premiumlösung bietet Ihnen erstklassigen Komfort durch moderne Dämm- und Sicherheitstechnik auf höchstem Niveau. festen, geschlossenen Rahmen. Die Flügelec verschweißte Eckverbinder verstärkt, bei Auf nehmen sie die Biege- und Torsionskräfte au über den umlaufenden Stahlrahmen wieder schläge komplettieren das ausgeklügelte Sic Gestaltung ganz nach Ihren Wünsc Als Premiumprodukt bietet Ihnen das 88-mm nahezu grenzenlose Möglichkeiten: Ihr Fach Ihre nach innen öffnende Haustür als ein- od Modell, mit Oberlicht oder Seitenteilen sog realisierbar. Durch Sprossen, handelsübliche und Ornamentgläser, Fertigfüllungen oder a deckende Türfüllungen lässt sich die Optik Ih reichs weiter aufwerten. Wybór odpowiednich okien i drzwi wpływa na wygląd całego domu oraz nadaje mu niepowtarzalny charakter. Dzięki KBE System_88 mm możemy zaprojektować dowolną konstrukcję drzwi, dostosowaną do indywidualnych potrzeb użytkownika. Do naszych drzwi antywłamaniowych można wybrać nowoczesne szyby specjalne o różnej strukturze powierzchni zewnętrznej i kolorystyce z możliwością podświetlania LED. Oszczędność energii i bezpieczeństwo Haustür statykę. Hochdämmendes Haustürsyste Bautiefe, SYSTEM Uf-Wert DRZWIOWY = 1,1 W/(m²K) Design, ausgenommen Schwell System drzwiowy o 88 mm głębokości zabudowy, znakomita izolacyjność termiczna - wartość współczynnika U f = 1,1 W/(m²K). 6-Kammer-Konstruktion mit ma nierter Stahlarmierung und Sch für höhere Statik 6-komorowa technologia z optymalnie dopasowanym wzmocnieniem stalowym zapewniającym doskonałą Zwei Dichtungsebenen, Schlagr optimale Winddichtigkeit auf h Dwie płaszczyzny uszczelek - zabezpieczenie przed zmiennymi warunkami pogodowymi na najwyższym poziomie. Termicznie dzielony próg bez barier. Thermisch getrennte, barrierefr Schwellenverbinder für passgen Abdichtung zwischen Rahmen Możliwość osadzenia szyb specjalnych lub wypełnień drzwiowych od 24 do 54 mm. Dodatkowe zabepieczenie przed deszczem poprzez montaż okapnika aluminiowego. Einsatz spezieller Funktionsgläs lungen von 24 bis 54 mm. Optim schutz durch Alu-Wetterschenk Maksymalne wielkości skrzydeł: Drzwi jednoskrzydłowe 1200 x 2400 mm Drzwi ze słupkiem ruchomym Maximale Flügelgrößen: 1100 x 2400 mm Einflügelige Drehtür: 1200 x 24 Stulpflügeltür: 1100 x 2400 mm Innowacyjny system drzwiowy KBE 88 mm wyróżnia się wyjątkową izolacyjnością termiczną oraz optymalnym zabezpieczeniem przed włamaniami. Różne opcje wyboru konstrukcji Jako produkt profine premium GmbH I KBE system Fenstersysteme drzwiowy I KBE Berlin mm oferuje I Telefon: nieograniczone możliwości I kbe@profine-group.com aranżacji. Istnieje opcja I wyboru drzwi jedno- lub wieloskrzydłowych otwieranych do środka, z naświetlem górnym lub bocznym, z wariantem łuków. Dzięki zastosowaniu szprosów, szyb specjalnych i ornamentowych lub wypełnień drzwi maskujących skrzydło nadajemy naszemu mieszkaniu indywidualny wygląd. * Wartość U d wyliczona teoretycznie dla drzwi referencyjnych 1100 x 2200 mm.

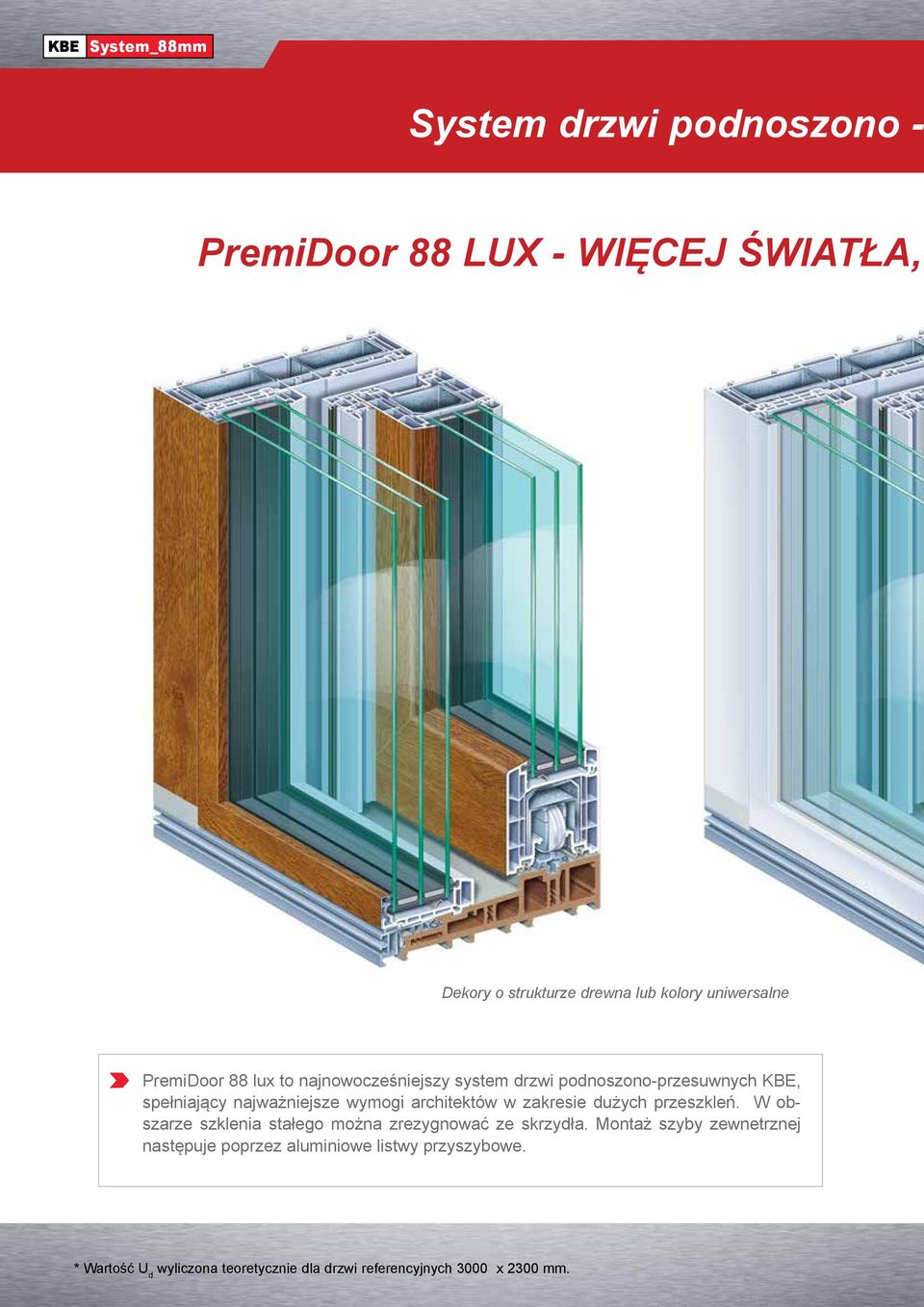

10 System drzwi podnoszono - PremiDoor 88 LUX - Więcej światła, Dekory o strukturze drewna lub kolory uniwersalne PremiDoor 88 lux to najnowocześniejszy system drzwi podnoszono-przesuwnych KBE, spełniający najważniejsze wymogi architektów w zakresie dużych przeszkleń. W obszarze szklenia stałego można zrezygnować ze skrzydła. Montaż szyby zewnetrznej następuje poprzez aluminiowe listwy przyszybowe. * Wartość U d wyliczona teoretycznie dla drzwi referencyjnych 3000 x 2300 mm.

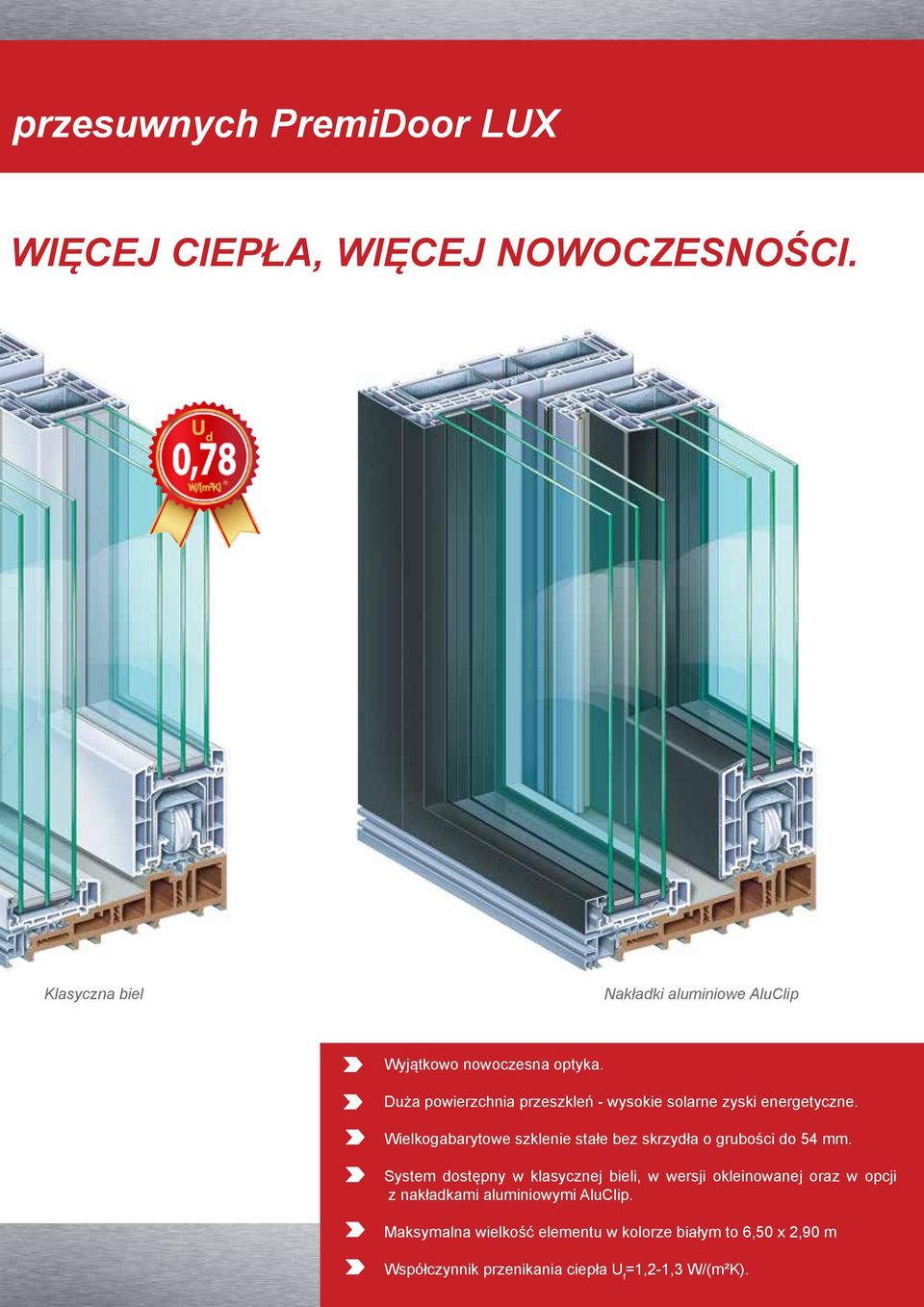

11 - przesuwnych PremiDoor LUX więcej ciepła, więcej nowoczesności. Klasyczna biel Nakładki aluminiowe AluClip Wyjątkowo nowoczesna optyka. Duża powierzchnia przeszkleń - wysokie solarne zyski energetyczne. Wielkogabarytowe szklenie stałe bez skrzydła o grubości do 54 mm. System dostępny w klasycznej bieli, w wersji okleinowanej oraz w opcji z nakładkami aluminiowymi AluClip. Maksymalna wielkość elementu w kolorze białym to 6,50 x 2,90 m Współczynnik przenikania ciepła Uf=1,2-1,3 W/(m²K).

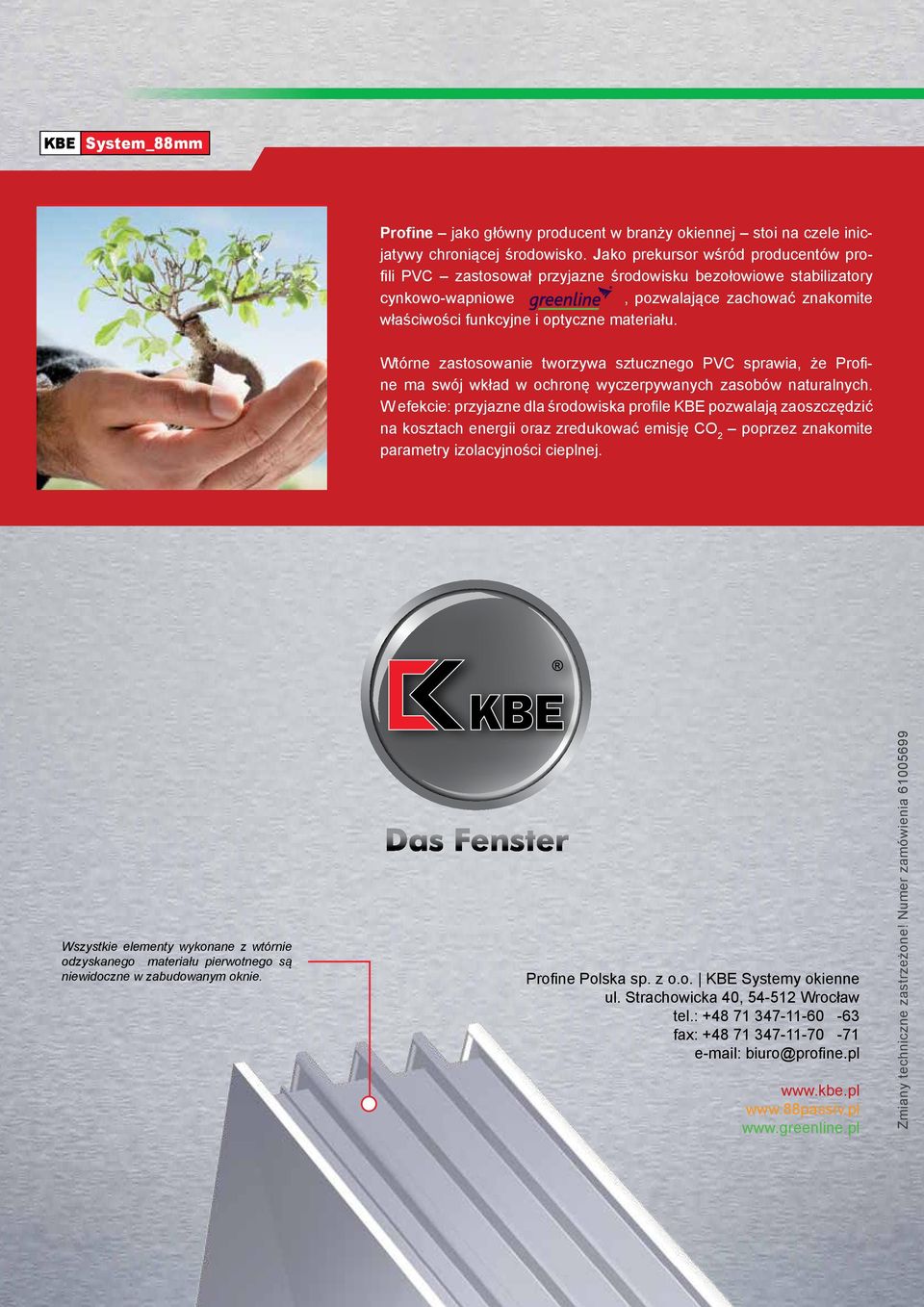

12 Profine jako główny producent w branży okiennej stoi na czele inicjatywy chroniącej środowisko. Jako prekursor wśród producentów profili PVC zastosował przyjazne środowisku bezołowiowe stabilizatory cynkowo-wapniowe, pozwalające zachować znakomite właściwości funkcyjne i optyczne materiału. Wtórne zastosowanie tworzywa sztucznego PVC sprawia, że Profine ma swój wkład w ochronę wyczerpywanych zasobów naturalnych. W efekcie: przyjazne dla środowiska profile KBE pozwalają zaoszczędzić na kosztach energii oraz zredukować emisję CO 2 poprzez znakomite parametry izolacyjności cieplnej. tne wykorzystywanie zasobów Pewna inwestycja w przyszłość Wszystkie elementy wykonane z wtórnie odzyskanego materiału pierwotnego są niewidoczne w zabudowanym oknie. SYSTEMY OKIENNE Profine Polska sp. z o.o. KBE Systemy okienne ul. Strachowicka 40, Wrocław tel.: fax: biuro@profine.pl Zmiany techniczne zastrzeżone! Numer zamówienia
