1 Instrukcja montażu drzwi podnoszono - przesuwnych typu Veka Slide 1 Kołobrzeg 2019

2 Spis treści 1. Określenie rzeczywistej sytuacji w miejscu wbudowania konstrukcji 3 2. Pomiar konstrukcji w miejscu montażu 4 3. Transport i składowanie 7 4. Podstawowe zasady montażu Posadowienie i mocowanie Demontaż i montaż skrzydła jezdnego Montaż listew środkowych Szklenie konstrukcji VekaSlide Uszczelnienie połączenia konstrukcji z murem Zakończenie montażu Odbiór robót montażowych Odbiór okien i drzwi balkonowych przed wbudowaniem Odbiór robót zanikających Odbiór robót po wbudowaniu VekaSlide HST Ogólne zalecenia dotyczące zabezpieczenia okien 23 po zamontowaniu w budynku Kryteria uszczelnienia progu ECO PASS Załącznik 2

3 1. Określenie rzeczywistej sytuacji na budowie. W celu uniknięcia błędów i nieporozumień zaleca się oględziny miejsca montażu konstrukcji. Ma to za zadanie przede wszystkim porównanie sytuacji rzeczywistej na placu budowy z opisem w dokumentacji technicznej i projektowej. Jest to równie ważne w nowych budynkach jak i w przypadku prowadzenia renowacji istniejących budynków. Należy dokładnie zweryfikować poprawność przeprowadzenia poprzedzających prac budowlanych ( roboty zanikające ), tak by projekt montażu i montaż przeprowadzić zgodnie z aktualnym stanem wiedzy technicznej. W celu zobrazowania uwag, wskazówek i sytuacji w miejscu wbudowywania konstrukcji proponujemy wykonanie pisemnej notatki o sytuacji na budowie, najlepiej popartej szkicami i zdjęciami, która powinna zawierać : Zastosowane materiały budowlane ( czy zostały wykonane zgodnie z projektem ). Niezbędne do wyboru elementów mocujących Rodzaj ścian / muru i sposób wykończenia ( tynk; klinkier; glazura itp. ). Niezbędne przy wyborze materiałów uszczelniających i określenia zakresu prac wykończeniowych. Konstrukcja ścian ( jedno czy dwuwarstwowa itp.) Niezbędne do określenia pozycji montażu. Określenie dokładnego położenia konstrukcji w ościeżu, proponujemy uzgodnić pisemnie. Określenie sposobu odprowadzenia wody opadowej z powierzchni tarasu przed progiem drzwi - za pomocą drenażu rynną - za pomocą odpowiedniej długości okapu - czy konstrukcja będzie osłonięta ( zadaszona ) Określenie poziomu zerowego ; poziomu podłogi po wykończeniu ( terakota ; parkiet ). Niezbędne do zaprojektowania poszerzenia lub odpowiednich konsoli montażowych. Określenie obciążenia wiatrem i wodą opadową, natężeniem hałasu ruchu ulicznego; 3 określenie parametrów przenikalności akustycznych, termicznych i transmisji światła. Określić i ustalić z inwestorem / architektem maksymalne ugięcie belki stropowej. Sprawdzić odpowiednie przygotowanie podłoża, wypoziomowanie na całej szerokości i głębokości zabudowy ( wylanie ławy lub wylewce samopoziomującej ). Sprawdzić i udokumentować widoczne mostki cieplne, zawilgocenia i inne spostrzeżenia. Ustalić czy należy zapewnić dodatkowe środki techniczne i bezpieczeństwa podczas montażu O wszelkich odstępstwach od dokumentacji technicznej i ustaleń należy pisemnie poinformować Architekta / Inwestora / Zleceniodawcę Drzwi muszą być posadowione i zakotwione w sposób niezagrażający życiu i zdrowiu ludzi, bezpieczeństwu budowli oraz by spełniały ustawowe wymagania podstawowe.

4 2. Pomiar konstrukcji w miejscu montażu. Przed zaprojektowaniem i wyprodukowaniem konstrukcji należy dokonać pomiaru ościeży. W tym celu zaleca się : Wykonać pomiar wysokości otworu w kilku miejscach na całej szerokości otworu ( nie tylko wzdłuż pionowych boków ościeży ). Jeśli konstrukcja ma zostać wbudowana w nowopowstałym budynku ( stan surowy ), w których nie nastąpiło jeszcze pełne obciążenie stropu należy poprosić architekta inwestora kierownika budowy wykonawcę o podanie wartości dopuszczalnego ugięcia belki przewidzianej w projekcie. Wartość tę należy uwzględnić przy projektowaniu szerokości szczeliny pomiędzy górną krawędzią konstrukcji a belką nadproża. Należy szczególną uwagę zwrócić na maksymalne dopuszczalne ugięcie belki nadproża. Wykonać pomiar szerokości otworu w kilku miejscach na całej wysokości otworu ( nie tylko wzdłuż poziomych elementów ościeży ). W przypadku budynków nowych niezbędne jest sprawdzenie zgodności wymiarów wykonanych otworów okiennych z dokumentacją techniczną oraz usytuowania dolnej krawędzi otworu drzwiowego względem punktów wysokościowych, tzw. reperów, oznaczonych na rysunkach 4 literami,,off'' Sprawdzenie wymiarów szerokości i wysokości otworu okiennego w ościeżu.

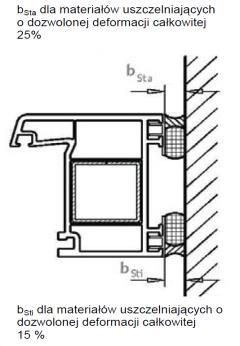

5 Sprawdzenie prostokątności otworów okiennych Przy pomocy miary teleskopowej i poziomicy można stwierdzić czy ościeże jest prostokątne. Inną możliwością sprawdzenia prostokątności jest pomiar przekątnych. W tym celu należy zmierzyć obie przekątne i porównać ze sobą. Jeśli C = C - otwór jest prostokątny; jeśli wymiary przekątnych są różne tj. C C w ościeży nie ma kata prostego. Graniczne odchyłki dla przekątnych otworów okiennych przedstawia poniższa tablica : Wymiar otworu Do 0,5 m Od 0,5 do 1,0 m Od 1,0 do 3,0 m Od 3,0 do 6,0 m Odchyłki dopuszczalne ± 3 mm ± 6 mm ± 8 mm ± 12 mm Minimalna szerokość szczelin między ramą a ościeżem Ościeże bez węgarka Ościeże z węgarkiem 5 Rodzaj profilu Szerokość / długość okien / drzwi balkonowych [m] Do 1,5 Do 2,5 Do 3,5 Do 4,5 Do 2,5 Do 3,5 Do 4,5 Minimalna szerokość szczelin w zależności od profilu i szerokości okien / drzwi balkonowych [mm] Minimalna szerokość szczelin przy uszczelnianiu kitami elastycznymi (spienione środki uszczelniające) PVC Białe PVC barwione w masie Minimalna szerokość szczelin przy użycie uszczelnień sprężonych ( impregnowane taśmy rozprężne ) PVC Białe PVC barwione w masie Zalecamy rozważenie i uzgodnienie z architektem inwestorem kierownikiem budowy wykonawcą wykonanie wylewek samopoziomujących lub podmurowań dla wyrównania poziomu. Uzgodnić zakres prać montażowych i ustalić czy firma montująca konstrukcję ma wykonać : - tylko montaż konstrukcji ( posadowienie i mocowanie ) - wszystkie uszczelnienia i warstwę funkcjonalną - prace tynkarskie

6 Rysunek przedstawiający różnicę poziomów wynikającą z wymiarów progu 6

7 3. Transport i składowanie. Transport i składowanie elementów okiennych na placu budowy ma ogromne znaczenie dla późniejszego funkcjonowania konstrukcji. Należy pamiętać o następujących zasadach ; Elementy należy transportować i składować zawsze PIONOWO; Elementy muszą stać stabilnie powinny być unieruchomione. Nie mogą przemieszczać się, pocierać o siebie lub zagniatać. Muszą być zabezpieczone przed zanieczyszczeniem i uszkodzeniem. Elementy należy chronić przed bezpośrednim działaniem słońca. Nie zaleca się stosowania folii przezroczystej lub czarnej jako osłony. W razie konieczności należy stosować folię białą z odpowiednią ilością otworów wentylacyjnych aby nie gromadziło się ciepło. Pomiędzy elementami ustawionymi obok siebie należy zastosować przekładki dystansowe. Przy transporcie dźwigiem należy używać pasów, stosując przy tym stelaż bądź belkę o odpowiedniej nośności nigdy nie powinno się podwieszać konstrukcji bezpośrednio za profile. Chwytamy za belkę bądź stelaż pod dolnym elementem poziomym ( progiem ) 7 4. Montaż podstawowe zasady ( szczegółowe wytyczne dotyczące montażu okien i drzwi balkonowych znajdują się na stronie ) Działanie najdokładniej zbudowanej konstrukcji HST należy połączyć z wykonaniem właściwego i bardzo starannego montażu. Przed przystąpieniem do wbudowania HST należy sprawdzić : Zgodność dostarczonych okien z dokumentacją techniczną budynku i/lub zamówieniem w przypadku ich wymiany w istniejącym budynku Dokumenty dopuszczające stosowanie dostarczonych drzwi ( deklaracja własności użytkowych, Certyfikat zgodności ) Przygotowanie otworu okiennego Przed wbudowaniem okien należy zmierzyć otwory okienne, aby upewnić się, czy wymiary otworu okiennego i okna są do siebie dostosowane, tzn. szczeliny na obwodzie między ościeżnicą okna i ościeżem odpowiadają wymiarom określonym na rysunku 2 lub 3. Dotyczy to zarówno otworów w nowych budynkach, jak i w starych, w których wymieniane są istniejące okna na nowe.

8 W przypadku budynków nowych niezbędne jest sprawdzenie zgodności wymiarów wykonanych otworów okiennych z dokumentacją techniczną oraz usytuowania dolnej krawędzi otworu okiennego lub drzwiowego względem punktów wysokościowych, tzw. reperów, oznaczonych na rysunkach literami,,off'' Etapy montażu a) posadowienie i mocowanie Wszystkie elementy należy zamontować dokładnie w pionie i w poziomie, w jednej płaszczyźnie. Mocowanie musi być wykonane trwale w sposób mechaniczny. Pianki, kleje itp. nie mogą być stosowane jako materiały mocujące. Należy zapewnić możliwość rozszerzania i kurczenia się profili przy zmianach temperatury. Siły i naprężenia wynikające z ruchów budynku nie mogą być przenoszone na drzwi. Przed mocowaniem drzwi HST VekaSlide należy odpowiednio posadowić. Próg powinien zostać idealnie wypoziomowany na całej długości. Ważne jest również sprawdzenie przekątnych konstrukcji. W przypadku konstrukcji szczególnie szerokich należy sprawdzić ugięcie górnego elementu ramy ( szczególnie przy schematach D, C, F ) Konstrukcje typu SLIDE powinny być osadzane na wcześniej przygotowanym podłożu np. wylanej ławie czy wylewce samopoziomującej. Przygotowane podłoże musi być wypoziomowane na całej szerokości i długości zabudowy. Ława musi być na tyle szeroka, aby swobodnie zamocować elementy montażowe. Do precyzyjnego wypoziomowania proponujemy używać podkładek 1mm i 2mm, gdyż mają pełna strukturę. 8 Klocek dystansowy 150mm od wewnętrznego naroża konstrukcji Klocek nośny nie więcej niż co 300mm pomiędzy klockami Prawidłowe wypoziomowanie progu ma zasadnicze znaczenie i wpływ na długoletnie funkcjonowanie konstrukcji. Dla wygody poziomowania próg powinien być postawiony na poszerzeniach. Jeśli próg montowany jest bezpośredni na murze proponujemy zastosowanie twardych płyt ze spienionego PCV

9 Po ustawieniu i prawidłowym posadowieniu konstrukcji możemy przestąpić do mocowanie konstrukcji do muru w według poniższego schematu mocowań : E = odległość pierwszego mocowania = 150mm od wewnętrznej części naroża konstrukcji A = punkty mocujące na całym obwodzie konstrukcji w odległościach nie większych niż 700mm Wszystkie siły działające na drzwi muszą być w sposób niezawodny przenoszone na bryłę budowli. W przypadku drzwi HST = VekaSlide zalecany jest montaż z wykorzystaniem dybli lub śrub mocowanych przez ramę ze względu na wytrzymałość takiego zespolenia. Takie rozwiązanie wymaga niekiedy zastosowania zaślepek maskujących łby wkrętów. Nie zawsze można ukryć łączenie pod elementami konstrukcji jak na poniższych rysunkach. 9 Wkręt z prawej strony będzie widoczny i musi zostać zamaskowany zaślepką.

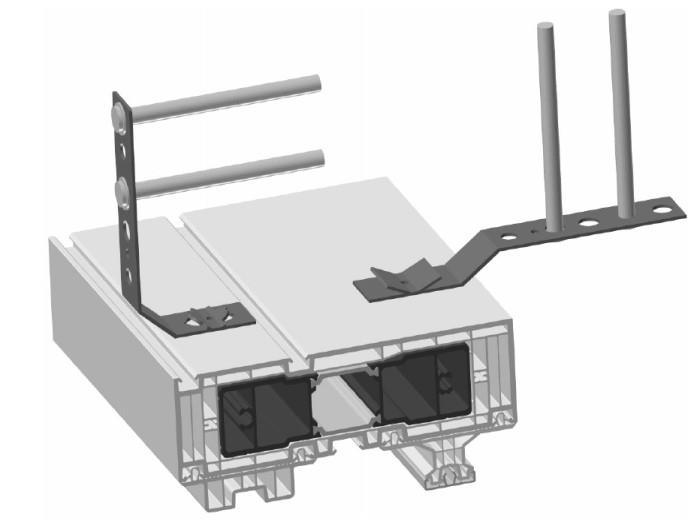

10 Nie zawsze inwestor zaakceptuje takie rozwiązanie. W takim wypadku można zastosować ( w odpowiedniej ilości i jakości) do montażu specjalne kotwy lub konsole renomowanych producentów. Bardzo wygodne są odpowiednio wykonane kotwy z grubej blachy ( minimum 2 mm ), które można w wyznaczonych i przygotowanych w tym celu miejscach wyginać, dodatkowo są wyposażone w otwory fasolowe, co poprawia precyzję montażu. 10

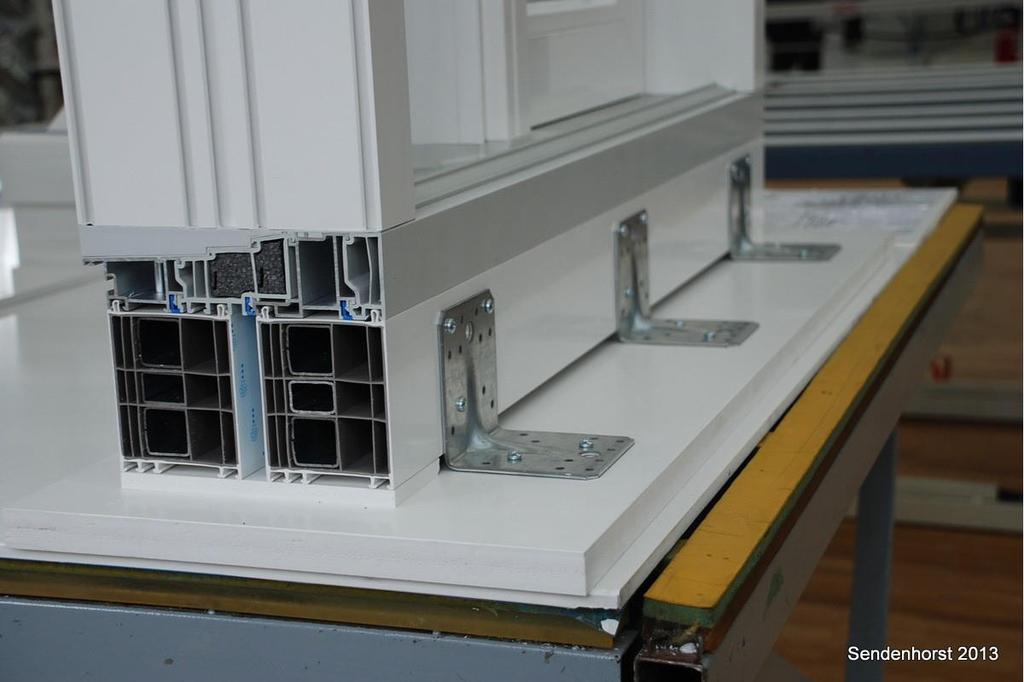

11 Wskazówki do mocowania Wiercić w fudze wypełnionej zaprawą Przestrzegać nośności i długości kołków z uwzględnieniem konstrukcji ściany Stosować śruby, kotwy, systemy montażowe dopasowane do systemy kołów Usuwać pył powstający przy wierceniu otworów Śruby dociągać równomiernie i bez naprężeń w stosunku do ramy stosować wkrętarki z ograniczeniem momentu obrotowego Wiercenie otworów dopasować do rodzaju muru Przy RC2 pod każdym punktem mocowania między ścianą a ramą - pustą przestrzeń należy wypełnić odpornym na ściskanie materiałem Przy RC2 do mocowania ram należy użyć specjalnych śrub na przykład - śruby dystansowe BTI Toplex 7/115 - śruby Wurth AMO-3 Ø 7,5mm do bezkołkowego osadzania - dyble z metalową tuleją Ø 10mm z wypełnieniem odpornym na ściskanie - odległość mocowania maksymalnie 400 do 600mm - powinna być zapewnione odpowiedniej klasy ściana ( zapewnia projektant budowli ) Do mocowania drzwi VekaSlide nie wolno stosować kotew okiennych są za krótkie i za słabe. Przykład zamocowania progu przy pomocy ocynkowanych kątowników, jako uchwytu montażowego dla progu z poszerzeniami 11

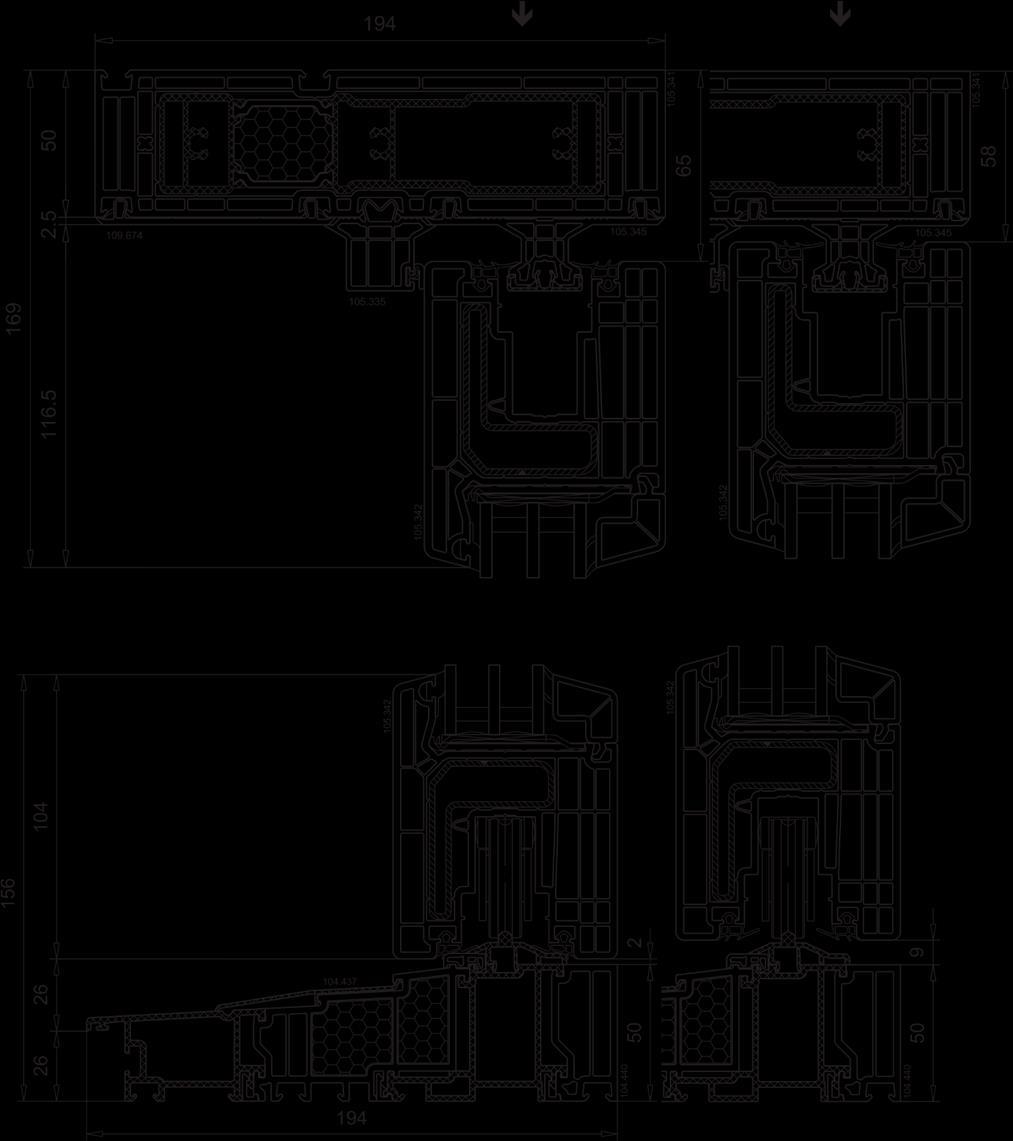

12 Propozycje rozmieszczenia śrub mocujących ościeżnicę z murem ( za Veką Instrukcja montażu HST ) VekaSlide 70 12

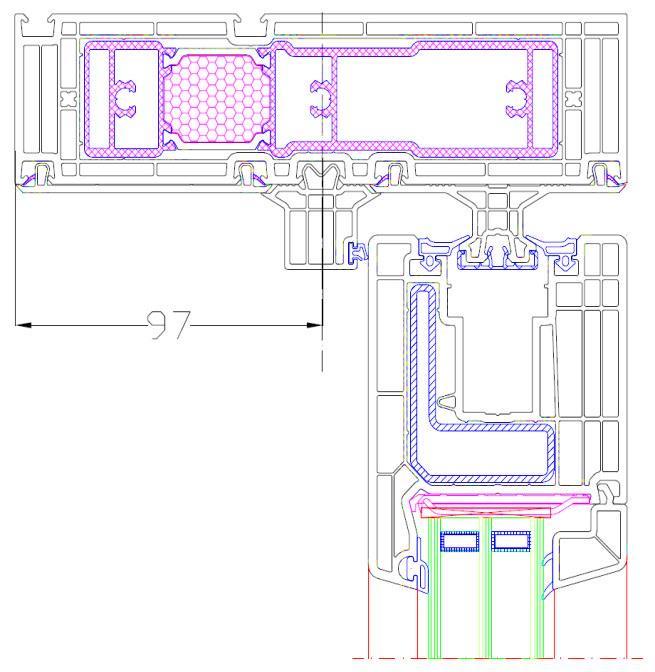

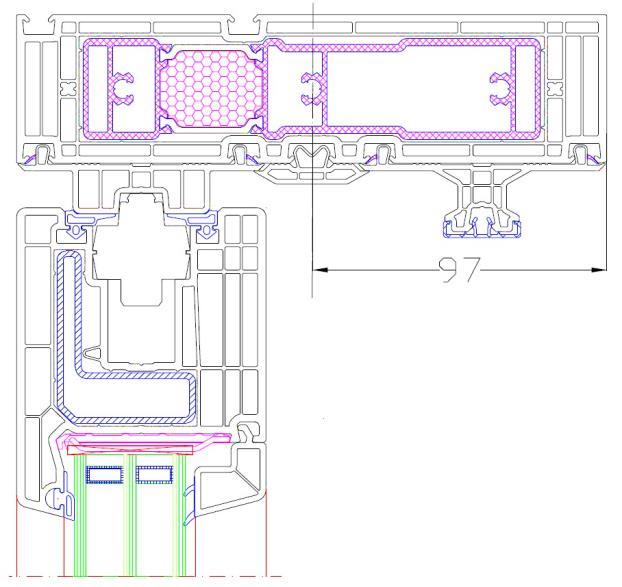

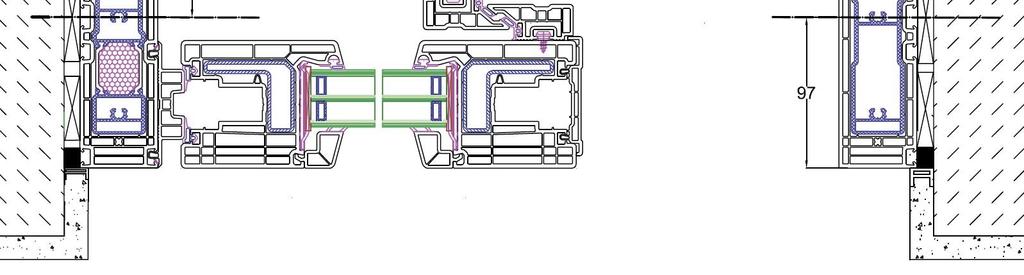

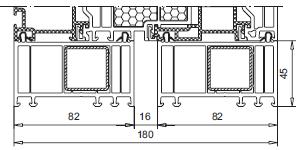

13 VekaSlide 82 13

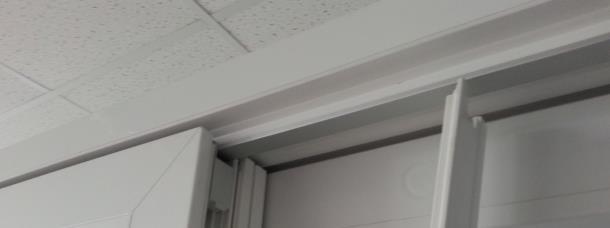

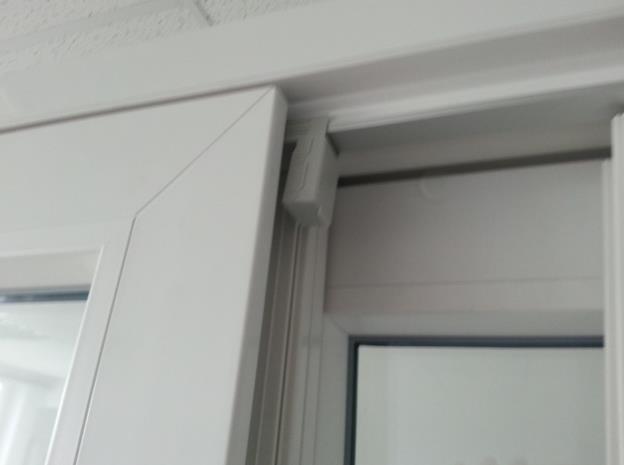

14 b) Demontaż i montaż skrzydła czynnego ( jezdnego ). Mocowanie górnego elementu ościeżnicy wymaga demontażu niektórych listew : - Vekaslide 70 art ( w świetle skrzydła stałego ) oraz i ( w świetle skrzydła jezdnego ) - Vekaslide 82 art ( w świetle skrzydła stałego ) oraz ( w świetle skrzydła jezdnego ) Wyjęcie skrzydła dokonujemy w następujący sposób : 1) Demontujemy listwę maskującą skrzydło art ( dla 70 ) lub ( dla 82 ) 2) Przesuwamy skrzydło na środkową część konstrukcji 3) Demontujemy górne dystanse skrzydła ( elementy okuć ) 14 4) Opuszczamy skrzydło ( klamka do góry ) 5) Unosimy minimalnie poziomy górny element ościeżnicy i odchylamy skrzydło do wewnątrz. Przy szerokich i ciężkich skrzydłach warto w pierwszej kolejności zdemontować pakiet szybowy. Dla ułatwienia demontażu i montażu skrzydła jezdnego proponujemy użycie rozpieraka ( śruba rzymska ), przez co unika się ryzyka uszkodzenia bieżni i dolnej uszczelni w listwie przymykowej. Montaż następuje w odwrotnej kolejności i należy zakończyć sprawdzeniem działania elementów jezdnych okucia oraz sprawdzeniem poprawności ułożenia uszczelek.

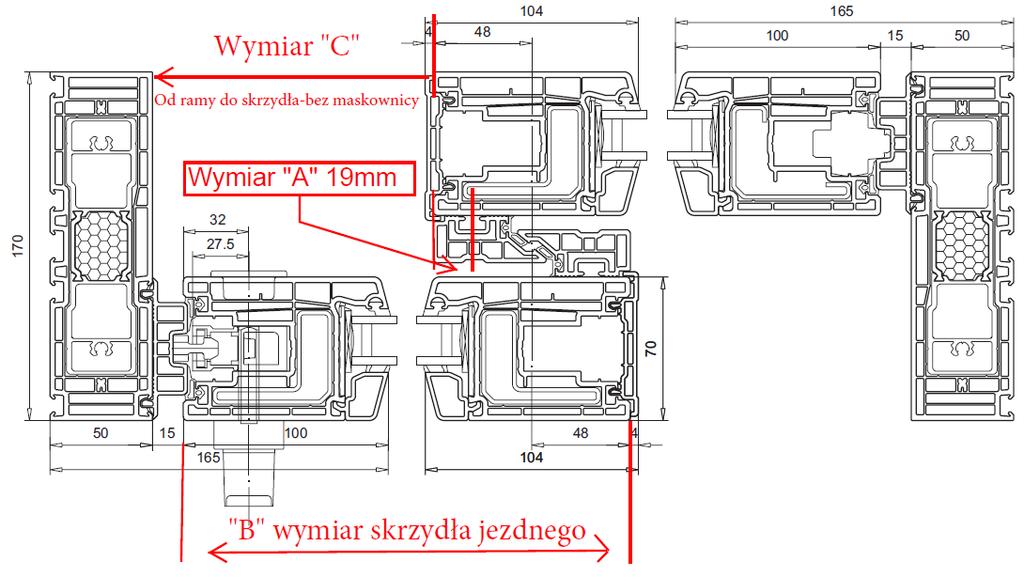

15 c) Montaż listew środkowych labiryntowych ( art ) Poniżej podane są dwa sposoby na zapewnienie szczelności środkowego połączenia skrzydeł. Są to sposoby o tyle skuteczne, że pozwalają na usunięcie błędów zarówno produkcyjnych jak i montażowych, przy czym listwy środkowe będą prawidłowo uszczelniać połączenie. 1) 15 Skrzydło stałe mocujemy zgodnie z technologią. Miejsce wkręcenia wkrętów / nypli do montażu listwy ustawić odległości nominalnej 19mm od krawędzi skrzydła, jak w katalogu systemowym VekaSlide ( wymiar A ) Zmierzyć skrzydło czynne ( wymiar B ) oraz odległość pomiędzy wewnętrzną krawędzią ramy a skrzydłem biernym bez zaślepki ( wymiar C ). Od wymiaru szerokości skrzydła B odejmujemy wymiar C a następnie 62mm ( wymiar wynikający z różnicy w położeniu listew uszczelniających {[ ( 48mm 19mm ) x 2 ] + 4mm szczelina uszczelki } ) to otrzymamy wartość na jaką należy odsunąć oś listwy skrzydła od krawędzi skrzydła czynnego. 2) Skrzydło stałe dokręcić zgodnie z technologią. Miejsce wkręcenia wkrętów / nypli do montażu listwy ustawić odległości nominalnej 19mm od krawędzi skrzydła, jak w katalogu systemowym VekaSlide ( wymiar A ) Zamontować i zaryglować skrzydło jezdne. Dołożyć listwę labiryntową ( uzbrojoną w uszczelkę ), tak aby odzwierciedlić ułożenie i docisk na uszczelkach przy zaryglowanym skrzydle. Zaznaczamy na skrzydle miejsce położenia listwy labiryntowej z natury. Zdejmujemy ruchome skrzydło i przykręcamy listwę labiryntową do skrzydła jezdnego w zaznaczonym miejscu. Miejsce montażu można dodatkowo przesunąć o 1mm do wewnątrz, aby uzyskać lepszą szczelność. UWAGA. Zbyt duży docisk może spowodować problemy z domknięciem i zaryglowaniem skrzydła.

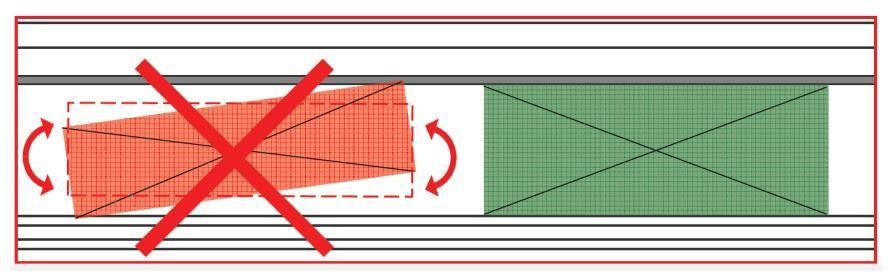

16 d) Szklenie konstrukcji VekaSlide Maksymalny ciężar szklenia w skrzydłach przesuwnych VekaSlide to 250 kg. Należy pamiętać, że zawsze podpieramy pakiet szklany / szybę na 2 podkładkach nośnych. Przy ciężarze pakietu przekraczającym 200kg zaleca się stosowanie dwóch klocków stykających się ze sobą bocznymi krawędziami ( razem 4 klocki ). Spowoduje to zmniejszenie nacisku jednostkowego na pojedynczy klocek. Klocki nośne powinny być przynajmniej 2mm szersze od grubości pakietu. Powyżej 200kg wagi skrzydła stosujemy tandemowe wózki jezdne. UWAGA Dolne klocki nośne ( podkładki do szklenia ) w skrzydłach jezdnych należy umieścić bezpośrednio nad wózkami jezdnymi. Klocki powinny być umieszczone równolegle do pakietu. Przy montażu listew przyszybowych obowiązują zasady jak dla okien. Poniżej przedstawiamy układy podkładek do szklenia Klocki nośne 2. Klocki dystansowe ** Klocki dystansowe z elastomeru

17 UWAGA Funkcjonowanie HST VekaSlide ma tę cechę, iż po zaszkleniu skrzydła jezdnego niekiedy zaczyna być odczuwalny zwiększony opór związany z przesuwaniem skrzydła. Po zaszkleniu może dochodzić do zaciśnięcia się skrzydła na listwie prowadzącej ( 70 ) lub ( 82 ) co obrazuje rysunek A. Należy wówczas sprawdzić uszczelki i ewentualnie wprowadzić dystans o grubości 22mm w górnym poziomym elemencie skrzydła ( rysunek B ). 17 Rys. A Rys. B

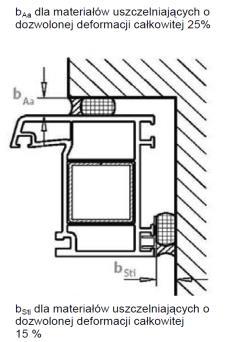

18 e) Uszczelnienie połączenia konstrukcji VekaSlide z murem Zasady ogólne Celem uszczelnienia jest zabezpieczenie szczeliny między oknem a ościeżem przed zawilgoceniem, zarówno przed wodą opadową ze strony zewnętrznej, oraz wilgocią z powietrza przenikającego z pomieszczenia od strony wewnętrznej. Przy wykonywaniu uszczelnienia należy przestrzegać wytycznych producentów materiałów używanych do montażu i uszczelnienia uwzględniając : zgodność chemiczną stykających się ze sobą materiałów; oczyszczenie powierzchni przylegania i ich zagruntowanie; wymagania odnośnie wilgotności i temperatury powietrza, przy których można wykonywać prace uszczelniające; maksymalny okres odporności materiałów uszczelniających na działanie czynników atmosferycznych; System uszczelnienia i izolacji cieplnej połączenia okien w ścianie powinien składać się z trzech warstw: 1) warstwy wewnętrznej stanowiącej uszczelnienie wykonane z materiałów paroszczelnych w formie taśm ( na włókninie bądź aluminium ); folii uszczelniających, nieprzepuszczających powietrza i pary wodnej; 2) warstwy środkowej stanowiącej izolację termiczną i akustyczną połączenia okna ze ścianą, wykonaną z pianki poliuretanowej lub mineralnych materiałów izolacyjnych ( np. wełna mineralna ) zapobiegającej skraplaniu się pary wodnej w szczelinie z izolacją termiczną w miejscach o temperaturze niższej od temperatury punktu rosy; 18 3) warstwy zewnętrznej - stanowiącej uszczelnienie wykonane z impregnowanych taśm rozprężnych i / lub taśm warstwowych paroprzepuszczalnych jak również kitami elastycznymi. Dopuszcza się stosowanie materiałów uszczelniających spełniających jednocześnie dwie lub nawet trzy z wyżej wymienionych funkcji pod warunkiem udokumentowania ich właściwości przez producenta. Generalną zasadą uszczelniania połączenia okna ze ścianą jest: szczelniej po stronie wewnętrznej niż po stronie zewnętrznej Przy wykonywaniu izolacji cieplnej połączenia okna z murem należy zwrócić uwagę na zalecenia : pianki stosowane do wypełnienia połączeń nie mogą wchodzić w reakcje chemiczne z materiałami uszczelniającymi, ani wydzielać substancji szkodliwych. Stosowanie pianek powinno być zgodne z instrukcją fabryczną, dotyczy to przede wszystkim temperatury i wilgotności powietrza przy której mogą być użyte; zachowanie czystości powierzchni stykających się ze skórką pianki poliuretanowej;

19 przy wtryskiwaniu pianki należy zwilżać powierzchnię przylegania w celu poprawienia przyczepności powierzchni pianki wypełniającej szczelinę między ościeżem a ościeżnicą, dokładnego wypełnienia szczeliny, a jednocześnie niedoprowadzenia do nadmiernego rozprężania się pianki, która mogłaby doprowadzić do deformacji profilu. Montaż okien bez wykonania uszczelnienia i izolacji, czyli wszystkich trzech warstw, jest nieprawidłowy, gdyż nie zapewnia szczelności połączenia ościeżnicy z murem oraz odpowiedniej izolacyjności cieplnej i akustycznej. Materiały uszczelniające i izolacyjne Do wykonywania uszczelnienia połączeń okien ze ścianą mogą być stosowane, w zależności od miejsca zastosowania, następujące materiały wyszczególnione w tabeli Miejsce stosowania Materiały uszczelniające i izolacyjne Warstwa zewnętrzna ( uszczelnienie ) Warstwa środkowa ( izolacyjna ) Warstwa wewnętrzna ( uszczelnienie ) 1. Impregnowana taśma rozprężna paroprzepuszczalna 2. Folia paroprzepuszczalna 3. Folia elastyczna paroprzepuszczalna 4. Taśma paroprzepuszczalna 5. Taśma uniwersalna paroszczelna ( do wewnątrz ) / paroprzepuszczalna ( od zewnątrz ) 6. Kit trwale elastyczny 1. Pianka poliuretanowa jednoskładnikowa 2. Pianka poliuretanowa dwuskładnikowa 3. Taśma uniwersalna paroszczelna ( do wewnątrz ) / paroprzepuszczalna ( od zewnątrz ) 4. Wełna mineralna 5. Korek 6. Inne materiały izolacyjna 1. Impregnowana taśma rozprężna paroszczelna 2. Folia paroszczelna 3. Folia elastyczna paroszczelna 4. Taśma paroszczelna 5. Taśma uniwersalna paroszczelna ( do wewnątrz ) / paroprzepuszczalna ( od zewnątrz ) 19

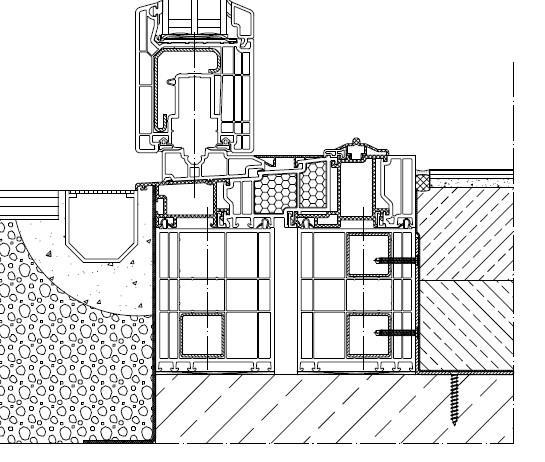

20 Zasady uszczelniania progu VekaSlide Uszczelnienie i wykończenie progów drzwi balkonowych Uszczelnienie progów drzwi balkonowych, ze względu na większe zagrożenie wodą niż w przypadku progów okiennych, wymaga zachowania różnicy poziomów między górną krawędzią izolacji przeciwwilgociowej płyty balkonu/tarasu, a przewidywanym poziomem wykończenia powierzchni balkonu. Różnica poziomu płyty balkonu i górnej krawędzi izolacji przeciwwilgociowej wywiniętej na próg powinna w typowych rozwiązaniach wynosić nie mniej150 mm. Odstępstwo od powyższego wymogu jest możliwe w przypadku : zaprojektowania w płycie balkonu/tarasu odprowadzenia wody w pasie przylegającym do progu drzwi balkonowych lub niezależnego zabezpieczenia nad drzwiami przed wodą opadową (np. w loggiach, zadaszenia) wysokość progu zabezpieczającego 50 mm, rozwiązania specjalnego zaprojektowanego dla określonego obiektu z uwzględnieniem ułatwień dla niepełnosprawnych wysokość progu do uzgodnienia na piśmie z inwestorem / zleceniodawcą Ułatwienia budowlane dla ludzi niepełnosprawnych i starszych w obiektach użyteczności publicznej - zasada ta obowiązuje w przypadku wejść do budynków : progi i różnice poziomów nie mogą przekraczać 25mm. Mieszkania dla niepełnosprawnych poruszających się na wózkach inwalidzkich nie powinny posiadać przylg drzwiowych i progów. Jeżeli ich istnienie jest technicznie uzasadnione, nie mogą przekraczać 20mm. Ten właśnie przypadek dotyczy progu VekaSlide. Proponujemy dwa rozwiązania 1) Zastosowanie dodatkowej rynny odprowadzającej wodę 20

21 2) przedłużenie okapu progu 21 5) Zakończenie montażu Po zakończeniu montażu należy usunąć wszelkie zanieczyszczenia wynikające z prowadzonych prac montażowych. Należy usunąć wszelkie technologiczne ( własne ) oznaczenia pozostające na profilach lub szybach. Sprawdzić drożność otworów odwadniających. Usunąć wszelkie narzędzia i resztki materiałów używanych w czasie montażu. Użytkownik końcowy powinien zostać przeszkolony z zasad obsługiwania konstrukcji otwierania, zamykania ( w przypadkach schematu C i F kolejności otwierania skrzydeł ) Ważne jest przekazanie sposobów pielęgnacji drzwi; konserwacji okuć i uszczelek. UWAGA : Folia ochronna na profilach musi być usunięta niezwłocznie po wykonaniu montażu konstrukcji HST VekaSlide i nie później niż 3 miesiące po terminie dostawy stolarki niezależnie od przeprowadzonych prac montażowych. Jeżeli prowadzone są dalsze prace budowlane po usunięciu folii ochronnej należy profile odpowiednio zabezpieczyć przed uszkodzeniem. UWAGA : Wszelkie prace związane ze sterowaniem elektrycznym muszą być wykonane przez osobę posiadającą odpowiednie uprawnienia. Prace przy instalacji elektrycznej muszą być zakończone i sprawdzone przed rozpoczęciem prac związanych z uszczelnieniem konstrukcji i prowadzeniem prac tynkarskich
