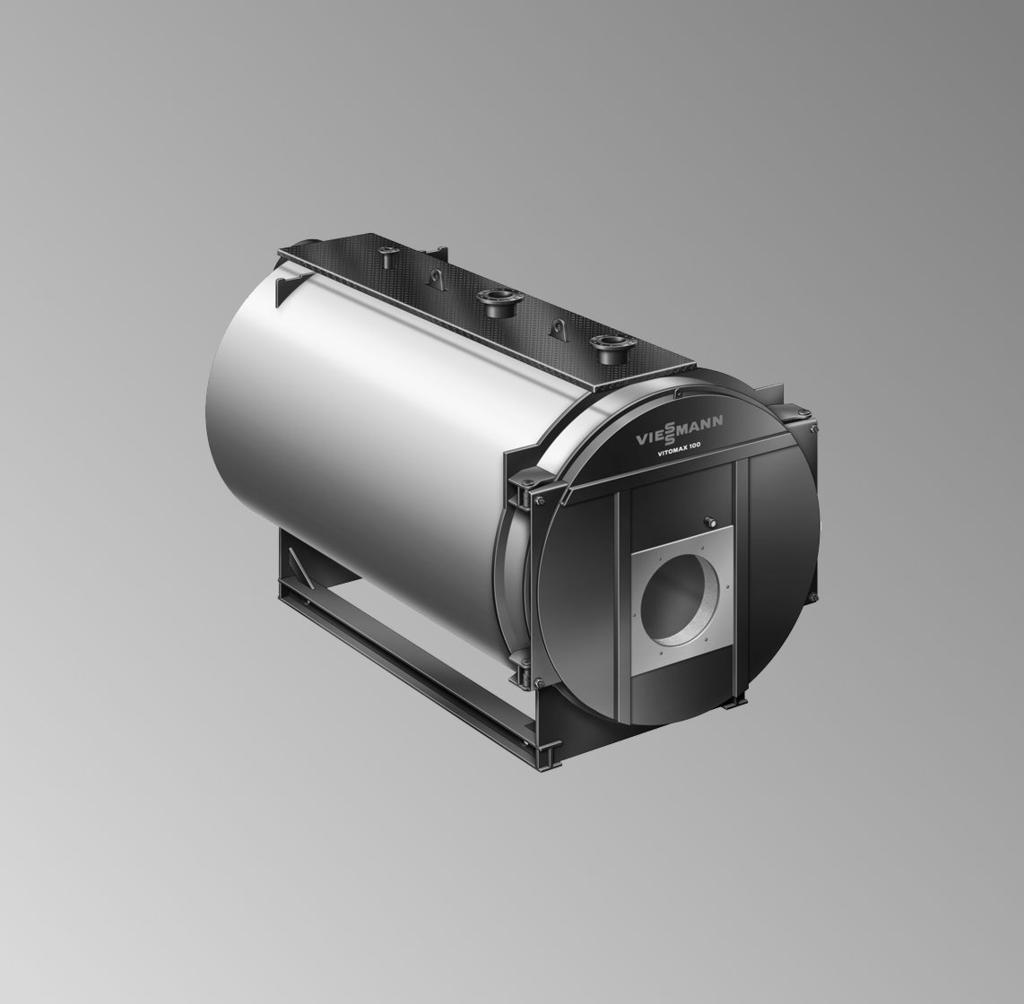

1 Instrukcja obsługi i serwisu dla wykwalifikowanego personelu VIESMANN Vitomax 100-LW Typ M148 Olejowa/gazowa wytwornica gorącej wody Znamionowa moc cieplna od 2,3 do 6,0 MW VITOMAX 100-LW 10/2009 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba wykwalifikowana. przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE Jeżeli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie dopuszczać do powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiadomić zakład gazowniczy i energetyczny. Zasilanie prądowe budynku przerwać z bezpiecznego miejsca (z miejsca poza budynkiem). Przepisy Podczas prac należy przestrzegać przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, 2

3 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa (ciąg dalszy) Jeżeli występuje zapach spalin Niebezpieczeństwo Wdychanie spalin może powodować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące do pomieszczeń mieszkalnych. Prace przy instalacji Jeśli instalacja zasilana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem. Uwaga! Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i przewodzące wodę, w celu odprowadzenia naładowania statycznego. Prace naprawcze! Uwaga Naprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpieczeństwu eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne Uwaga! Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż nie dopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. 3

4 Spis treści Spis treści Instrukcja obsługi Wskazówki dot. obsługi Wskazówki dotyczące eksploatacji... 5 Wyłączenie z eksploatacji... 5 Wskazówki dotyczące konserwacji... 6 Instrukcja serwisowa Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja... 7 Kolejne kroki w czynnościach roboczych... 9 Usuwanie usterek Diagnostyka Jakość wody Wymagania dotyczące jakości wody Protokoły Wykaz haseł

5 Wskazówki dot. obsługi Wskazówki dotyczące eksploatacji Pierwsze uruchomienie powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba wykwalifikowana pod nadzorem właściwego inspektora. Wartości nastawcze muszą być odnotowane w protokole pomiarowym, podpisanym przez wykonawcę instalacji, inspektora oraz użytkownika instalacji. W ciągu 4 tygodni od pierwszego uruchomienia instalacji spalinowej użytkownik jest zobowiązany zgłosić to rejonowemu mistrzowi kominiarskiemu. Zaleca się eksploatację kotła bez przerw z minimalną temperaturą wody w kotle wynoszącą 70 C oraz wymaganym ciśnieniem roboczym. Nawet jeżeli przez dłuższy czas nie następuje odbiór ciepła, kontynuacja pracy jest nieszkodliwa dla kotła. W instalacjach wielokotłowych, w których jeden kocioł pozostaje zawsze w rezerwie, należy dokonywać przełączeń eksploatacyjnych kotłów jedynie w dłuższych okresach czasu, np. przy okazji wymaganego corocznego przeglądu całej instalacji. Obsługa Wyłączenie z eksploatacji Krótkotrwała przerwa w eksploatacji Jeżeli instalacja kotłowa ma chwilowo nie być używana, należy uaktywnić w regulatorze funkcję wyłączenia instalacji. Instrukcja obsługi regulatora Dłuższa przerwa w eksploatacji Jeżeli instalacja kotłowa ma być nieużywana przez dłuższy czas (kilka miesięcy), należy ją wyłączyć z eksploatacji. 5

6 Wskazówki dot. obsługi Wyłączenie z eksploatacji (ciąg dalszy) Przed wyłączeniem z eksploatacji na dłuższy okres zalecamy, na ile to konieczne, podjąć odpowiednie czynności, np. w celu zabezpieczenia instalacji przed zamarznięciem lub konserwacji powierzchni grzewczych. W celu zakonserwowania powierzchni grzewczych dokładnie wyczyścić powierzchnie po stronie spalin. Następnie zakonserwować je olejem konserwującym z domieszką grafitu. W celu zabezpieczenia po stronie wodnej zaleca się napełnienie kotła wodą odgazowaną, nie zawierającą tlenu, uzdatnioną i zdemineralizowaną z dodatkiem środka wiążącego tlen (np. siarczynu sodu). Następnie należy zamknąć zawory na zasilaniu i powrocie kotła. Stężenie odtleniacza należy sprawdzać i w razie potrzeby korygować przynajmniej raz na miesiąc. Zwracać przy tym uwagę na dobre wymieszanie środka z wodą w kotle. Inną możliwością jest konserwacja na sucho, która zalecana jest przy okresach przestoju przekraczających 4 tygodnie. W przypadku niebezpieczeństwa zamarznięcia należy opróżnić kocioł i system grzewczy przez przyłącze opróżniające. Otworzyć zawory odcinające i regulujące oraz odpowietrzanie. Wskazówki dotyczące konserwacji Zaleca się regularnie poddawać instalację kotłową konserwacji w celu zagwarantowania bezusterkowej, energooszczędnej i przyjaznej środowisku eksploatacji grzewczej. Kocioł musi być czyszczony w odpowiednich odstępach czasu, w przeciwnym razie w miarę wzrostu zabrudzenia wzrasta temperatura spalin, a tym samym straty energii. Zalecamy zastosowanie termometru spalin. Kontrola temperatury spalin pomaga w rozpoznaniu nieprawidłowych ustawień palnika oraz stopnia zanieczyszczenia kotła. Zbyt wysoka temperatura spalin, powstała na skutek zabrudzeń kotła lub nieprawidłowych ustawień palnika, pogarsza sprawność urządzenia. W razie potrzeby należy wyczyścić kocioł lub na nowo wyregulować palnik. 6

7 Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja Szczegółowe wskazówki dotyczące czynności roboczych znajdują się na podanych stronach Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 1. Uruchomienie instalacji Wyłączanie instalacji z eksploatacji Demontaż palnika Otwieranie drzwi kotłowych Otwieranie pokrywy wyczystkowej Czyszczenie zawirowywaczy Czyszczenie powierzchni grzewczych, wyciągu spalin i rury spalin Kontrola wszystkich uszczelek i sznurów uszczelniających po stronie spalinowej 9. Kontrola elementów izolacji termicznej drzwi kotłowych, wlotu palnika i pokrywy wyczystkowej 10. Wsuwanie zawirowywaczy i zamykanie drzwi kotłowych Mocowanie pokrywy wyczystkowej Wymiana zawiasów w drzwiach kotła Montaż palnika z kołnierzem Kontrola poziomu wody i ciśnienia w instalacji 15. Kontrola urządzeń zabezpieczających i regulacyjnych 16. Kontrola zaworu bezpieczeństwa Kontrola szczelności wszystkich przyłączy po stronie wodnej po napełnieniu kotła Serwis 18. Czyszczenie wziernika w drzwiach kotła Kontrola jakości wody Kontrola izolacji cieplnej 21. Kontrola wentylacji nawiewnej kotłowni 7

8 Czynności robocze Pierwsze uruchomienie, (ciąg dalszy) Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 22. Kontrola szczelności rury spalin 23. Kontrola urządzenia dopływu dodatkowego powietrza (o ile jest w wyposażeniu) 24. Regulacja palnika

9 Kolejne kroki w czynnościach roboczych Uruchomienie instalacji Dane producenta palnika oraz wyposażenia dodatkowego 01. Otworzyć drzwi kotłowe i sprawdzić, czy zawirowywacze są do oporu wsunięte do kanałów spalin. 02. Sprawdzić, czy wentylacja kotłowni działa. 03. Napełnić wodą instalację grzewczą i odpowietrzyć. Uwaga! Niewłaściwa jakość wody może doprowadzić do uszkodzenia korpusu kotła. Zgodnie z wytyczną VDI 2035 instalacja grzewcza musi być eksploatowana i napełniona wodą, której suma metali alkalicznych nie przekracza wartości 0,02 mol/m 3 (twardość całkowita 0,11 dh). Wskazówka Objętość napełnienia i twardość całkowitą wpisać na stronie Sprawdzić ciśnienie w instalacji. 05. Skontrolować wszystkie zamontowane elementy jak np. przewody rurowe, zawory, urządzenia regulacyjne, pompy itd. pod kątem szczelności i prawidłowego działania. 07. Otworzyć zasuwę spalin lub przepustnicę spalin (jeżeli jest na wyposażeniu). 08. Sprawdzić, czy przewód kanalizacyjny (jeśli jest elementem wyposażenia) jest prawidłowo połączony ze spustem kondensatu. Spust kondensatu musi być zamknięty, jeśli nie jest używany. 09. Sprawdzić, czy zamknięty jest otwór wyczystkowy wylotu spalin. 10. Otworzyć zawory odcinające przewody oleju (przy zbiorniku i filtrze) lub zawór odcinający gaz. 11. Kolejno uruchomić włącznik główny, włącznik agregatów wymaganych do eksploatacji instalacji kotłowej oraz włącznik palnika. Przepisy eksploatacyjne producenta palnika 12. Uruchomić kocioł z niewielką mocą cieplną i powoli zwiększać ją, aż do uzyskania przewidzianej temperatury roboczej. 13. Po osiągnięciu właściwej temperatury na zasilaniu powoli otworzyć zawór powrotny kotła, ew. zawór wody zasilającej po czym powoli otworzyć zawór na zasilaniu instalacji. Serwis 06. Sprawdzić poziom oleju lub ciśnienie na przyłączu gazu. 14. Dopiero teraz przełączyć palnik na pełną moc. 9

10 Kolejne kroki w czynnościach roboczych (ciąg dalszy) 15. W trakcie podgrzewu sprawdzić działanie wszystkich urządzeń regulujących i zabezpieczających. 16. Obserwować mierniki ciśnienia i temperatury. 18. Po ok. 50 godzinach pracy sprawdzić, czy drzwi kotła i pokrywa wyczystkowa są szczelne oraz dokręcić śruby. 17. Sprawdzić zamknięcia pod kątem szczelności, w razie konieczności dokręcić. Wyłączanie instalacji z eksploatacji Niebezpieczeństwo Wydostająca się pod ciśnieniem woda grzewcza może spowodować obrażenia. Przyłącza po stronie wody grzewczej można otwierać tylko wtedy, gdy kocioł grzewczy nie znajduje się pod ciśnieniem.! Uwaga Opróżnianie kotła grzewczego za pomocą pompy ssącej prowadzi do powstania w nim podciśnienia. Kocioł należy opróżniać za pomocą pompy ssącej tylko przy otwartym odpowietrzaniu. 1. Zamknąć zawory odcinające przewody oleju (przy zbiorniku i filtrze) lub zawór odcinający gaz. 2. Wyłączyć palnik. 3. Odłączyć instalację od źródła prądu. 4. Zamknąć wszystkie zawory. 10

11 Demontaż palnika Kolejne kroki w czynnościach roboczych (ciąg dalszy) 1. Zdemontować przewód zasilający palnika. 2. Poluzować śruby A i zdjąć palnik razem z płytą palnika B. 6x Otwieranie drzwi kotłowych Odkręcić śruby A na drzwiach kotłowych B i uchylić drzwi. Serwis 11

12 Kolejne kroki w czynnościach roboczych (ciąg dalszy) Otwieranie pokrywy wyczystkowej Zdemontować pokrywę wyczystkową A. Czyszczenie zawirowywaczy Wyjąć ostrożnie zawirowywacze A; w tym celu użyć przyrządu do wyciągania zawirowywaczy B. 12

13 Kolejne kroki w czynnościach roboczych (ciąg dalszy) Czyszczenie powierzchni grzewczych, wyciągu spalin i rury spalin 1. Wyczyścić komorę spalania A, ciągi spalin B i komorę nawrotną oraz usunąć pozostałości produktów spalania. 2. Pozostałości produktów spalania usunąć z rury spalin i wyciągu spalin. Serwis 13

14 Kolejne kroki w czynnościach roboczych (ciąg dalszy) Wsuwanie zawirowywaczy i zamykanie drzwi kotłowych 1. Wsunąć zawirowywacze A na miejsce do oporu; użyć do tego przyrządu do wyciągania zawirowywaczy A. 2. Równomiernie dociągnąć śruby drzwi kotłowych, aż będą szczelnie przylegać na całym obwodzie. Mocowanie pokrywy wyczystkowej Przykręcić w sposób szczelny pokrywę wyczystkową A. 14

15 Wymiana zawiasów w drzwiach kotła Kolejne kroki w czynnościach roboczych (ciąg dalszy) Otworzyć drzwi kotła B. 2. Przykręcić nakrętki A i nałożyć podkładki (znajdują się w opakowaniu dodatkowym). Serwis 15

16 Kolejne kroki w czynnościach roboczych (ciąg dalszy) Zamknąć drzwi kotła B. 2. Nałożyć podkładki D i lekko dociągnąć nakrętki D. 3. Za pomocą śruby regulacyjnej C ustawić wysokość drzwi kotła zgodnie z podanymi wymiarami. 16

17 Kolejne kroki w czynnościach roboczych (ciąg dalszy) 1. Usunąć zawleczkę E i wsunąć do góry sworznie G. 2. Wsunąć tuleję (długą) F (znajduje się w opakowaniu dodatkowym). 53 Serwis 1. Wsunąć sworznie G i zabezpieczyć zawleczką E. 3. Dokręcić nakrętki A i D momentem 350 Nm. 2. Za pomocą nakrętek A i D ustawić drzwi kotła na wymiar 53 mm. 17

18 Kolejne kroki w czynnościach roboczych (ciąg dalszy) 1. Zdemontować dźwignię drzwi H. 2. Usunąć zawleczkę E i wsunąć do góry sworznie G. 3. Wsunąć tuleję (krótką) K (znajduje się w opakowaniu dodatkowym) Wsunąć sworznie G i zabezpieczyć zawleczką E. 2. Za pomocą nakrętek A i D ustawić drzwi kotła na wymiar 53 mm Dokręcić nakrętki A i D momentem 350 Nm. 4. Sprawdzić, czy drzwi kotła szczelnie przylegają, w razie potrzeby powtórzyć czynność 2, ustawiając inny wymiar (ok. 55 mm).

19 Kolejne kroki w czynnościach roboczych (ciąg dalszy) 1. Poluzować górną nakrętkę D. 2. Usunąć zawleczkę E i wsunąć do góry sworznie G. 3. Usunąć tuleję (długą) F. 1. Wsunąć sworznie G i zabezpieczyć zawleczką E. 2. Mocno dociągnąć przednią górną nakrętkę D. Serwis 19

20 Kolejne kroki w czynnościach roboczych (ciąg dalszy) 1. Poluzować dolną nakrętkę D. 2. Usunąć zawleczkę E i wsunąć do góry sworznie G. 3. Usunąć tuleję (krótką) K. 1. Wsunąć sworznie G i zabezpieczyć zawleczką E. 2. Mocno dociągnąć przednią dolną nakrętkę D. 20

21 Kolejne kroki w czynnościach roboczych (ciąg dalszy) 1. Usunąć przednie nakrętki D i podkładki D. 2. Otworzyć drzwi kotła B. 3. Usunąć tylne nakrętki A i podkładki A. 4. Zamontować dźwignię drzwi H. Serwis 21

22 Kolejne kroki w czynnościach roboczych (ciąg dalszy) Zamknąć drzwi kotła B. 2. Nałożyć podkładki D, nakręcić i lekko dociągnąć nakrętki D. 4. Dociągnąć nakrętki D, aż drzwi kotła B będą szczelnie przylegały. 3. Za pomocą śruby regulacyjnej C ustawić wysokość drzwi kotła zgodnie z podanymi wymiarami. 22

23 Montaż palnika z kołnierzem Kolejne kroki w czynnościach roboczych (ciąg dalszy) W razie potrzeby wymienić uszczelkę głowicy palnika. A Pierścień uszczelniający B Kołnierz palnika 3x D Klamry Serwis C Pierścienie izolujące 23

24 Kolejne kroki w czynnościach roboczych (ciąg dalszy) E Pasek uszczelniający Wymontować przewód zasilający palnika. Niebezpieczeństwo Ulatnianie się gazu grozi wybuchem. Przeprowadzić kontrolę szczelności wszystkich połączeń po stronie gazu. Kontrola zaworu bezpieczeństwa Podwyższyć ciśnienie robocze do ciśnienia zadziałania lub ręcznie doprowadzić powietrze po osiągnięciu 85% ciśnienia zadziałania. 24 Informacje producenta

25 Kolejne kroki w czynnościach roboczych (ciąg dalszy) Kontrola szczelności wszystkich przyłączy po stronie wodnej po napełnieniu kotła Po każdym otwarciu przyłączy należy wymienić uszczelki. 2. Wymienić uszczelkę. 1. Oczyścić powierzchnię przylegania uszczelek. Czyszczenie wziernika w drzwiach kotła Sprawdzić szczelność wziernika z uszczelkami A. Serwis 25

26 Kolejne kroki w czynnościach roboczych (ciąg dalszy) Kontrola jakości wody Zanotować w tabeli ilość wody uzupełniającej i twardość całkowitą wody kotłowej. Wod a do nape łniania Woda uzupełniająca m 3 m 3 m 3 m 3 Stan licznika Całkowita ilość wody Twardość całkowita Wod a kotło wa Wartość ph Wod a kotło wa Uzdatnianie wody Woda zasilająca Środek Dozowanie Data Twardość całkowita nie może przekraczać 0,02 mol/m 3 (0,11 dh). Wartość ph powinna mieścić się w zakresie między 8,2 i 9,5. 26

27 Kolejne kroki w czynnościach roboczych (ciąg dalszy) Regulacja palnika Informacje producenta palnika Podczas regulacji zwracać uwagę na minimalną moc cieplną. Minimalna moc cieplna dla stopnia obciążenia podstawowego powinna być ustawiona zgodnie z warunkami komina. Serwis 27

28 Usuwanie usterek Diagnostyka Usterka/stan instalacji Przyczyna usterki Czynność Palnik nie startuje Brak napięcia Włączyć wyłącznik główny Zadziałał łańcuch zabezpieczeń Sprawdzić urządzenie zabezpieczające Zapala się lampka usterki palnika Wcisnąć przycisk przeciwzakłóceniowy przy sterowniku palnika Zasilanie paliwem jest przerwane Otworzyć armatury odcinające w przewodzie paliwa i filtrze Pozostałe usterki usunąć zgodnie ze wskazówkami producenta palnika Korozja tlenowa (po stronie wodnej) Zbyt wysoka temperatura spalin Wydmuchiwanie na zaworze bezpieczeństwa Nie przestrzeganie przepisów VDI 2035 część 2 (Niemcy) Przekazywanie ciepła jest zmniejszane przez zanieczyszczenia po stronie wody i spalin Znamionowa moc cieplna kotła została przekroczona Brak lub nieprawidłowy montaż zawirowywaczy Ciśnienie otwarcia zaworu nie jest zgodne z ciśnieniem w instalacji Gniazdo zaworu jest zanieczyszczone Naczynie wzbiorcze jest zbyt małe lub uszkodzone Podzespół utrzymujący ciśnienie jest nieodpowiedni lub uszkodzony Stosować się do wskazówek Zapobieganie uszkodzeniom spowodowanym korozją po stronie wodnej (patrz strona 30). Wyczyścić kocioł. Przy odkładaniu się osadów po stronie wodnej sprawdzić wodę kotłową pod kątem prawidłowej twardości i wyczyścić kocioł po stronie wodnej. Skontrolować moc cieplną palnika i wyregulować Przeprowadzić konserwację i dokonać montażu wg wskazówek na stronie 14 Sprawdzić ciśnienie robocze przy pomocy odpowiedniego manometru Wyczyścić gniazdo zaworu Sprawdzić wielkość Sprawdzić sprawność 28

29 Jakość wody Wymagania dotyczące jakości wody Instalacje grzewcze o temperaturach roboczych wody do 100 C (VDI 2035) Należy zapobiegać tworzeniu się nadmiernego osadu kamienia na powierzchniach grzewczych (węglan wapnia). W przypadku instalacji grzewczych o temperaturach roboczych do 100 Cobowiązuje wytyczna VDI 2035, arkusz 1 Zapobieganie uszkodzeniom w instalacjach ogrzewania wodnego spowodowanych odkładaniem się kamienia w instalacjach do podgrzewu wody i instalacjach grzewczych. W wodzie do napełniania i uzupełniania przy mocy grzewczej przekraczającej 600 kw zawartość metali alkalicznych nie może przekraczać 0,02 mol/m³ (twardość całkowita < 0,11 dh). Wskazówki eksploatacyjne: Uruchomienie instalacji powinno przebiegać stopniowo, poczynając od najniższej mocy kotła grzewczego, przy dużym przepływie wody grzewczej. W ten sposób unika się miejscowego nagromadzenia osadu wapiennego na powierzchniach grzewczych wytwornicy ciepła. Przy rozbudowie lub naprawie instalacji należy opróżnić jedynie te odcinki sieci, gdzie jest to niezbędne. Filtry, osadnik zanieczyszczeń lub inne urządzenia odmulające lub odcinające w obiegu wody grzewczej należy często sprawdzać po nowym lub ponownym zainstalowaniu, w późniejszym czasie sprawdzać, czyścić i uruchamiać w razie potrzeby, w zależności od uzdatnienia wody (np. wytrącanie twardości). Przestrzeganie powyższych wskazówek redukuje do minimum tworzenie się osadu wapiennego na powierzchniach grzewczych. Jeżeli na skutek nieprzestrzegania wytycznej VDI 2035 utworzyły się szkodliwe osady wapienne, z reguły nastąpiło już ograniczenie żywotności zamontowanych urządzeń grzewczych. Usunięcie osadów wapiennych może przywrócić przydatność eksploatacyjną. Czynność tę powinna przeprowadzić specjalistyczna firma. Przed ponownym uruchomieniem instalacji grzewczej należy sprawdzić, czy nie została ona uszkodzona. Aby uniknąć nadmiernego tworzenia się osadu kamienia należy skorygować błędne parametry eksploatacji. 29 Serwis

30 Jakość wody Wymagania dotyczące jakości wody (ciąg dalszy) Zapobieganie powstania szkód korozyjnych po stronie wodnej Odporność zastosowanych w instalacjach i kotłach grzewczych materiałów żelaznych po stronie wodnej na korozję bazuje na braku tlenu w wodzie grzewczej. Tlen, który dostaje się do instalacji grzewczej wraz z wodą przy pierwszym napełnieniu, a następnie podczas uzupełniania, wchodzi w reakcje z materiałami, z których wykonana jest instalacja, nie uszkadzając ich. Charakterystyczne czarne zabarwienie wody po upływie pewnego czasu eksploatacji wskazuje na brak wolnego tlenu. Regulacje techniczne, a w szczególności wytyczne VDI , zalecają z tego względu taką konstrukcję i eksploatację instalacji grzewczych, aby nie był możliwy stały dostęp tlenu do wody grzewczej. Dostęp tlenu podczas eksploatacji może mieć miejsce tylko, gdy: zastosowane są otwarte naczynia wzbiorcze, w instalacji występuje podciśnienie, zastosowane są podzespoły przepuszczające gaz. Instalacje zamknięte np. z przeponowymi naczyniami wzbiorczymi zapewniają przy odpowiedniej wielkości i odpowiednim ciśnieniu systemowym dobrą ochronę przed wnikaniem do instalacji tlenu z powietrza. Ciśnienie w każdym miejscu instalacji, również po stronie zasysania pompy i w każdym momencie eksploatacji, musi mieć wartość wyższą od ciśnienia atmosferycznego. Ciśnienie wstępne przeponowego naczynia wzbiorczego należy sprawdzać przynajmniej podczas corocznej konserwacji. Należy unikać stosowania podzespołów przepuszczających gaz, np. nieszczelnych dyfuzyjnie przewodów z tworzywa sztucznego w instalacjach ogrzewania podłogowego. Jeżeli mimo tego są one stosowane, należy zaprojektować rozdzielenie systemowe. Rozdzielenie to ma za zadanie odseparowanie wody przepływającej przez rury z tworzywa sztucznego przez wymiennik ciepła z materiału odpornego na korozję od innych obiegów grzewczych, np. od wytwornicy ciepła. W przypadku instalacji ogrzewania wodnego zamkniętych antykorozyjnie, przy których uwzględniono powyższe wskazówki, stosowanie dodatkowych środków antykorozyjnych nie jest konieczne. Jeżeli istnieje jednak ryzyko przeniknięcia tlenu, wtedy należy podjąć dodatkowe środki ochronne, np. poprzez dodanie środka wiążącego tlen - siarczynu sodowego (5-10 mg/litr roztworu przesyconego). Wartość ph wody grzewczej powinna wynosić 8,2-9,5. Jeżeli zastosowano podzespoły aluminiowe, obowiązują inne wymogi. 30

31 Jakość wody Wymagania dotyczące jakości wody (ciąg dalszy) W przypadku zastosowania chemikaliów w celu zabezpieczenia antykorozyjnego zalecamy zdobyć poświadczenie producenta tych środków, potwierdzające, że nie są one szkodliwe dla materiałów, z których wykonany jest kocioł i inne podzespoły instalacji grzewczej. W kwestii uzdatniania wody zalecamy zwrócić się do firm specjalistycznych. Pozostałe szczegółowe informacje zawarte są w wytycznej VDI (Niem. Zw. Inż.) oraz normie EN Serwis 31

32 Protokoły Protokoły dnia: przez: Pierwsze uruchomienie Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: 32

33 Wykaz haseł Wykaz haseł C Czyszczenie powierzchni grzewczych13 Czyszczenie wyciągu spalin i rury spalin...13 Czyszczenie wziernika w drzwiach kotła...25 Czyszczenie zawirowywaczy...12 D Demontaż palnika...11 J Jakość wody...26, 29 K Kontrola szczelności przyłączy po stronie wodnej po napełnieniu kotła...25 Kontrola zaworu bezpieczeństwa...24 Korozja (zapobieganie), po stronie wodnej...30 Korozja po stronie wodnej (zapobieganie)...30 M Mocowanie pokrywy wyczystkowej...14 Montaż palnika z kołnierzem...23 P Pierwsze uruchomienie...5 R Regulacja palnika...27 S Suma metali alkalicznych...9 T Twardość całkowita wody kotłowej 9, 26 U Uruchomienie instalacji...9 W Woda do napełniania i uzupełniania..26 Wskazówki dotyczące konserwacji...6 Wsuwanie zawirowywaczy...14 Wyłączanie instalacji z eksploatacji...10 Wyłączenie z eksploatacji...5 Wymagania dotyczące jakości wody. 29 Z Zamykanie drzwi kotłowych...14 N Napełnienie wodą instalacji grzewczej.9 O Odpowietrzenie instalacji grzewczej...9 Otwieranie drzwi kotłowych...11 Otwieranie pokrywy wyczystkowej

34 34

35 35

36 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru 36 Viessmann Sp. z o.o. ul. Karkonoska Wrocław tel.: (071) faks: (071) Zmiany techniczne zastrzeżone!
