Enviline TM TDR, WDR Prostowniki diodowe dla systemów trakcyjnych DC

Transkrypt

1 Enviline TM TDR, WDR Prostowniki diodowe dla systemów trakcyjnych DC

2 2 ENVILINE TDR, WDR PROSTOWNIKI DIODOWE DLA SYSTEMÓW TRAKCYJNYCH DC Enviline TDR, WDR Prostowniki diodowe Najbardziej niezawodne i ekonomiczne rozwiązania dla systemów zasilania DC Obecnie najbardziej rozpowszechnionym typem zasilania jest zasilanie trójfazowe. Jednak miejska infrastruktura trakcyjna jest zazwyczaj zasilana prądem stałym. Dlatego też do zasilania pociągów, metra, tramwajów i trolejbusów należy użyć przekształtnika prostownika trakcyjnego zamieniającego energię prądu przemiennego na energię prądu stałego. ABB posiada wieloletnie doświadczenie w projektowaniu, konstrukcji i uruchamianiu prostowników trakcyjnych, poparte referencjami z całego świata. Projektanci, inżynierowie, menedżerowie projektów jak również montażyści prostowników trakcyjnych ABB są światowej klasy specjalistami. Ich kompetencje zostały potwierdzone zrealizowanymi kontraktami. Rozwiązania ABB Enviline, zainstalowane w najstarszym systemie metra London Underground (linie Victoria, Metropolitan i Jubilee), ułatwiają transport ponad 200 mln pasażerów rocznie. ABB znacząco przyczynia się do modernizacji infrastruktury kolejowej i transportu publicznego w Polsce, gdzie liczba zainstalowanych prostowników przekracza 1000 sztuk. Nasze prostowniki pracują również w systemach transportu publicznego w Szwajcarii, Francji, Turcji, na Węgrzech, w Finlandii, na Białorusi, w USA, Meksyku, Kanadzie, Brazylii, Australii, Malezji, Singapurze, Egipcie, Algierii i Nigerii. Kluczowe korzyści Najwyższa niezawodność Wsparcie techniczne ABB na etapach planowania i wykonywania projektów, doświadczenie w pracy nad różnymi rozwiązaniami oraz wytrzymała konstrukcja minimalizuje koszty i ryzyko zapewniając najwyższą niezawodność. Ekonomiczne rozwiązanie Elastyczne podejście ABB i skonfigurowanie produktu pod klienta zapewnia minimalizację kosztów całkowitych. Wsparcie techniczne Lokalne wsparcie techniczne i globalny zasięg działania ABB obniża ryzyko techniczne i operacyjne dla klientów. Ponad 50 lat doświadczenia Kluczowe właściwości Sprawdzona technologia i wytrzymała konstrukcja Minimalne koszty działania i utrzymania Łatwość w utrzymaniu Chłodzenie naturalne Wysoka przeciążalność Zgodność z indywidualnymi wymaganiami klienta oraz międzynarodowymi normami Zgodność ze wszystkimi systemami zasilania DC Prostowniki wolnostojące lub zintegrowane* * (transformator suchy i prostownik we wspólnej obudowie) 01 Enviline TDR

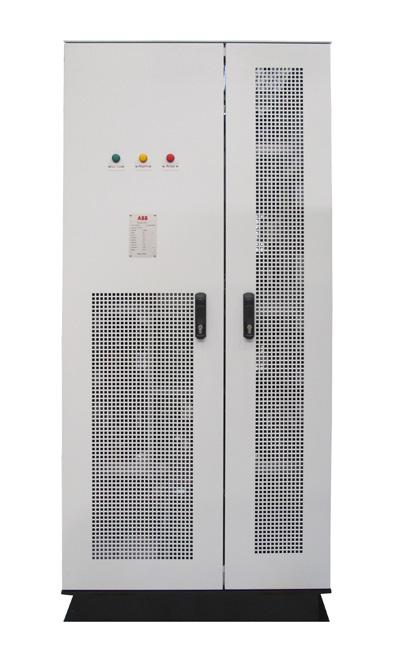

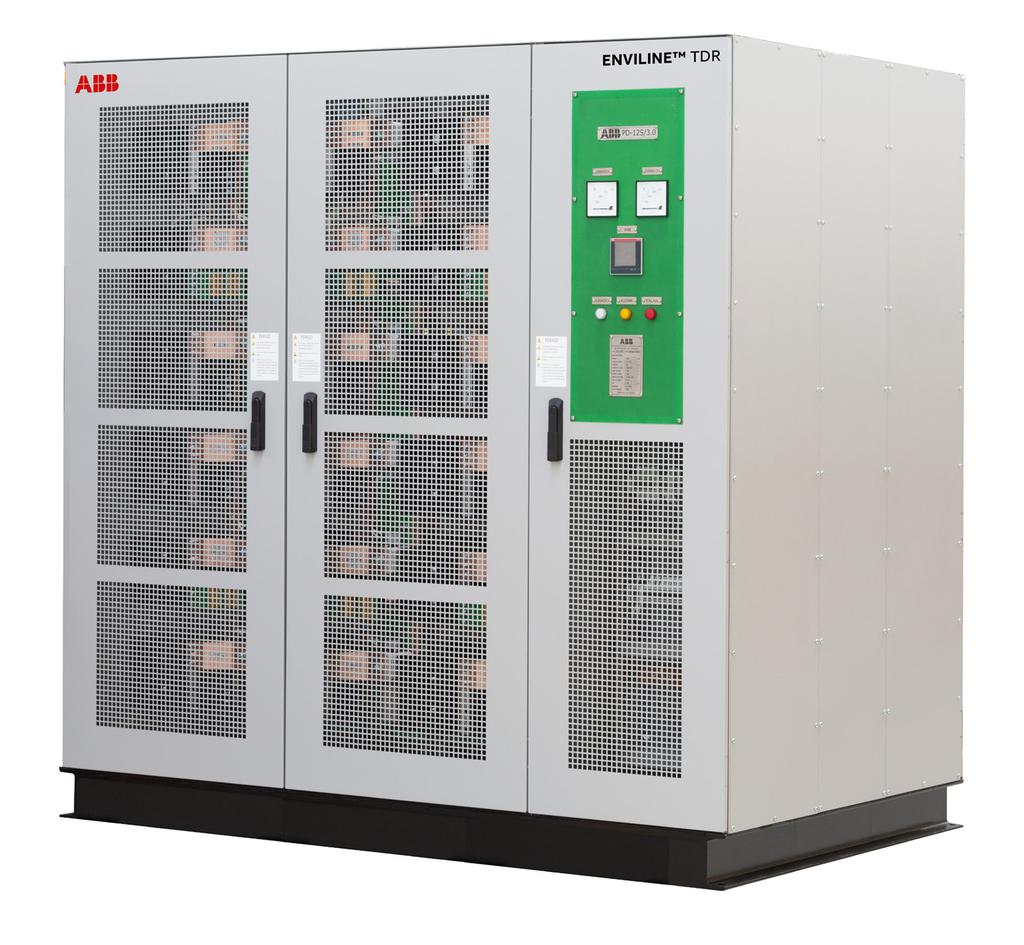

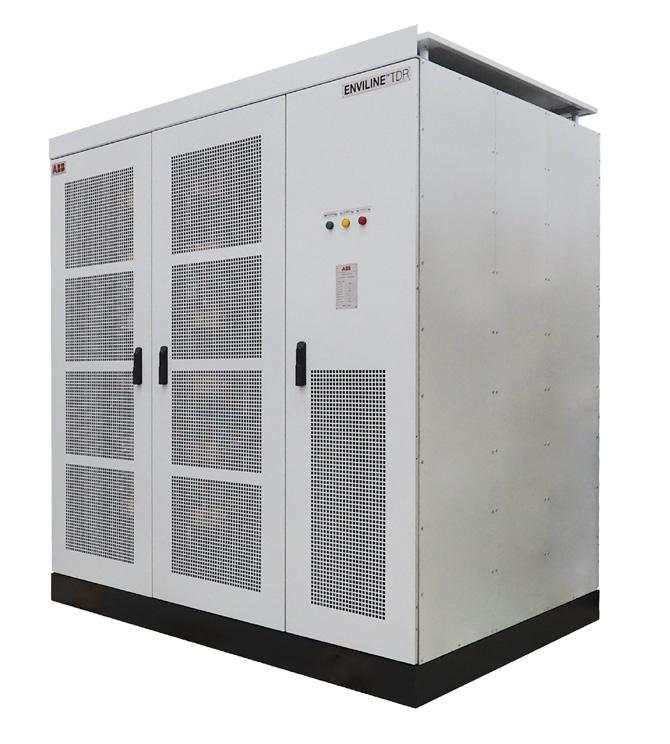

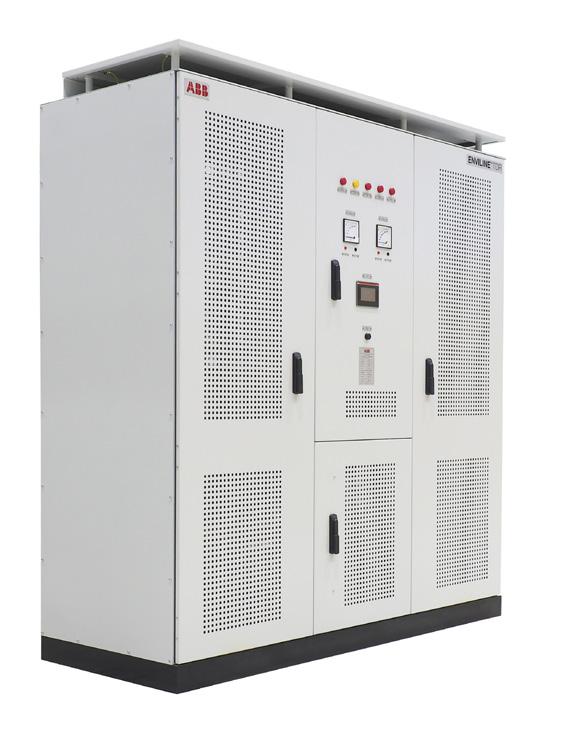

3 ENVILINE TDR, WDR PROSTOWNIKI DIODOWE DLA SYSTEMÓW TRAKCYJNYCH DC 3 Enviline Reliability and efficiency on track Sieć ŚN/WN Transformator Trakcyjny AC~ TDR układ przekształcania energii Informacje ogólne Prostowniki Enviline TDR są testowane zgodnie z normami EN 50328, IEC 60146, IEEE , NEMA RI-9 i oferują klasy przeciążalności zgodnie z tymi standardami. Prostowniki TDR są zaprojektowane z chłodzeniem naturalnym, co zapewnia niski poziom hałasu i praktycznie bezobsługową pracę. Oferujemy wiele rozwiązań przyłączy AC i DC. Zabezpieczenia Prostowniki TDR zostały zaprojektowane w taki sposób, aby wytrzymać zwarcie na wyjściu przez czas co najmniej 150 ms, co pozwala na zadziałanie zewnętrznych obwodów zabezpieczających. Niezawodne obwody pasywne tłumiące przepięcia zostały użyte do ochrony modułów diodowych, wejść AC, wyjść DC oraz obwodów sterowania. Dwa poziomy zabezpieczeń termicznych oraz zabezpieczeń diod dla wariantów z redundancją są jednymi z wielu rozwiązań zabezpieczających i monitorujących dostępnych jako opcja na życzenie klienta Prostownik Diodowy Diagnostyka Układ diagnostyki diod (DSD) wykrywa i monitoruje awarie diod. Układ DSD jest wyposażony w panel podstawowy lub wyświetlacz dotykowy dla użytkownika. Diagnostyka zapewnia następujące funkcje monitorujące: wykrycie zwartej diody, wykrycie przerwy w gałęzi mostka (OCAD), monitoring bezpieczników. 01 Schemat przepływu energii DC+ DC- Wyposażenie dodatkowe Do prostowników opcjonalnie mogą zostać dodane takie elementy jak: dławik wyrównawczy, odłącznik DC, pomiar prądu i napięcia, przekaźniki ochronne ANSI, sterownik PLC do sterowania i komunikacji, elektromagnetyczne blokady drzwi, czujniki otwarcia drzwi i wiele innych. Parametry Enviline TDR 750 Enviline TDR 1500 Enviline TDR 3000 Napięcie sieci 600 / 750 V DC 1500 V DC 3000 V DC Moc przekształtnika 0.5 do 5 MW 0.5 do 8 MW 1 do 8 MW Pulsacja 6, 12, pseudo 24 pulsy 6, 12, pseudo 24 pulsy 6, 12, pseudo 24 pulsy Przeciążalność Klasa VI / NEMA RI-9 Extra Heavy Duty Traction (inne na żądanie) Klasa VI / NEMA RI-9 Extra Heavy Duty Traction (inne na żądanie) Klasa VI / NEMA RI-9 Extra Heavy Duty Traction (inne na żądanie) Zakres napięcia pracy 500 do 1000 V DC 1000 do 2000 V DC 2000 do 4000 V DC Sprawność Typowo > 99.5 % Typowo > 99.5 % Typowo > 99.5 % Chłodzenie Powietrzne naturalne Powietrzne naturalne Powietrzne naturalne Temperatura składowania -20 do 60 C -20 do 60 C -20 do 60 C Temperatura pracy 0 do 40 C 0 do 40 C 0 do 40 C Maksymalna temperatura (z obniżeniem Wysokość instalacji npm 50 C 50 C 50 C 1000 m (wyżej obniżenie 1000 m (wyżej obniżenie 1000 m (wyżej obniżenie Obudowa IP00, IP20 - IP33 IP00, IP20 - IP33 IP00, IP20 - IP33 Dostęp zdalny CAN / IEC61850 / MODBUS TCP/IP CAN / IEC61850 / MODBUS TCP/IP CAN / IEC61850 / MODBUS TCP/IP EMC EN EN EN Redundancja Opcjonalnie Opcjonalnie Opcjonalnie Normy EN / IEC / IEEE / ANSI C34.2 EN / IEC / IEEE / ANSI C34.2 EN / IEC / IEEE / ANSI C34.2

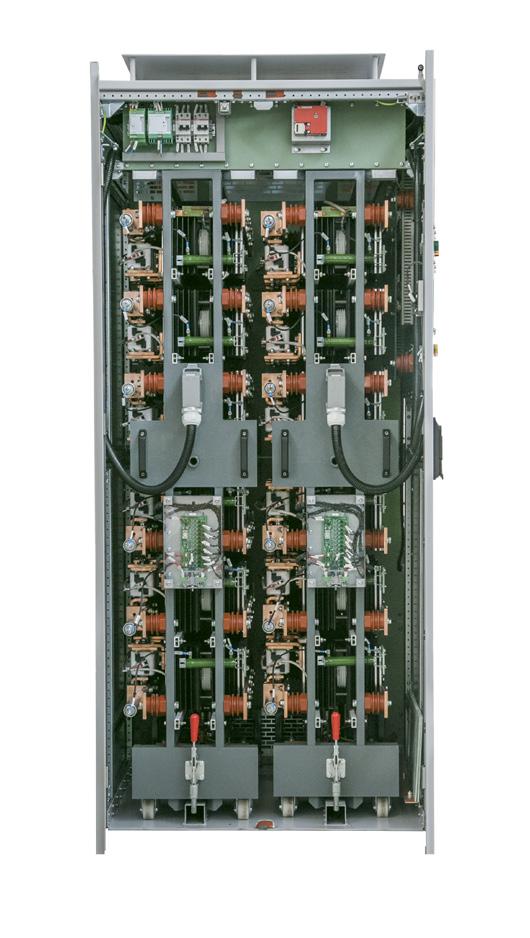

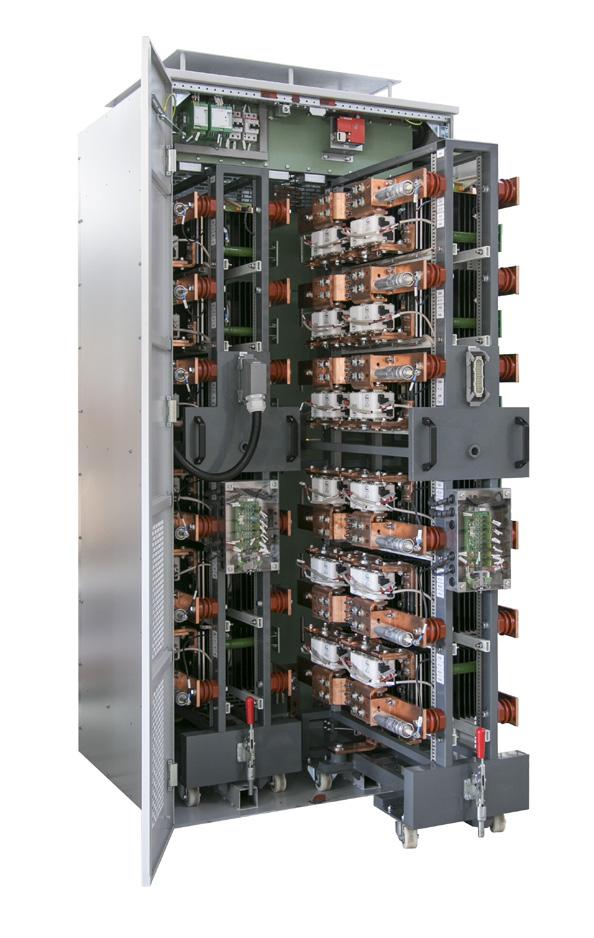

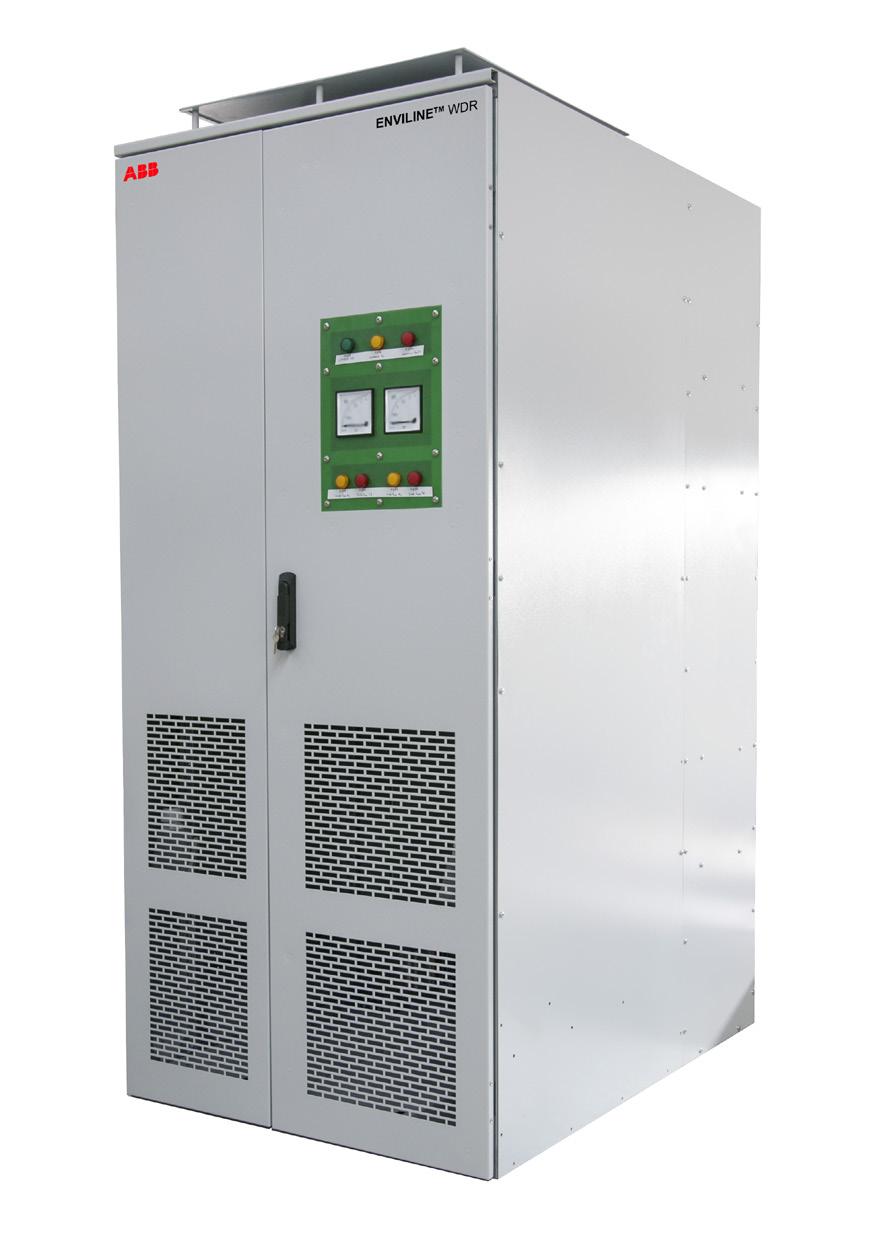

4 4 ENVILINE TDR, WDR PROSTOWNIKI DIODOWE DLA SYSTEMÓW TRAKCYJNYCH DC Enviline TDR, WDR Prostowniki diodowe Najbardziej niezawodne i ekonomiczne rozwiązania dla systemów zasilania DC 01 Enviline WDR prostownik wysuwny Prostowniki wysuwne Enviline WDR spełniają te same funkcje co tradycyjne prostowniki diodowe (TDR), z tą różnicą, że moduły diodowe zainstalowane są na wysuwanym wózku dostępnym od przodu urządzenia. Konstrukcja Dzięki dostępowi od przodu prostownik może zostać dosunięty do ściany, co ułatwia rozmieszczenie urządzeń na podstacji, jednocześnie zapewniając łatwy dostęp do wszystkich elementów. W szafie prostownika znajdują się dwa wysuwne wózki zawierające moduły diodowe, obwody przepięciowe oraz bezpieczniki. Każdy wózek zawiera 12 lub 18 modułów diodowych (w zależności od wymagań klienta). Dzięki ustandaryzowanej konstrukcji, ABB może zaoferować prostowniki 6 lub 12-pulsowe o napięciach wyjściowych 750V DC lub 1500V DC. Kluczowe korzyści Możliwość dostawienia prostownika do ściany : mniej zajętego miejsca i łatwiejsze podłączenie do transformatora i/lub rozdzielnicy Dostęp od przodu w celu optymalizacji czynności serwisowych Standaryzacja wózków skraca czas dostawy, upraszcza czynności serwisowe oraz ogranicza liczbę części zapasowych Bezpieczeństwo WDR oferuje całą gamę zabezpieczeń, takich jak system blokowania drzwi, monitorowanie temperatury modułów diodowych, pomiar prądu i napięcia DC, przekaźnik ziemnozwarciowy. Każda ewentualna usterka zostanie niezwłocznie zasygnalizowana. Kolejną zaletą wózków wysuwnych jest łatwość ich serwisowania. W przypadku awarii wózek może zostać szybko zastąpiony przez inny, co zmniejszy czas przerw w zasilaniu. Po wysunięciu wózka wszystkie jego komponenty są łatwo dostępne, natomiast kółka ułatwiają transport wózków w inne miejsce na podstacji.

5 ENVILINE TDR, WDR PROSTOWNIKI DIODOWE DLA SYSTEMÓW TRAKCYJNYCH DC 5 Enviline Reliability and efficiency on track Parametry Enviline WDR 750 Enviline WDR 1500 Napięcie sieci 600 / 750 V DC 1500 V DC Moc przekształtnika 0.5 do 4 MW 0.5 do 8 MW Pulsacja 6, 12, pseudo 24 pulsy 6, 12, pseudo 24 pulsy Przeciążalność Klasa VI / NEMA RI-9 Extra Heavy Duty Traction (inne na żądanie) Zakres napięcia pracy 500 do 1000 V DC 1000 do 2000 V DC Sprawność Typowo > 99.5 % Typowo > 99.5 % Chłodzenie Powietrzne naturalne Powietrzne naturalne Wymiary obudowy (WxHxD) Wersja x 2.2 x 1.4 m 0.8 x 2.2 x 1.4 m Wersja x 2.2 x 1.4 m 1.0 x 2.2 x 1.4 m Temperatura składowania -20 do 60 C -20 do 60 C Klasa VI / NEMA RI-9 Extra Heavy Duty Traction (inne na żądanie) Temperatura pracy 0 do 40 C (opcjonalnie -5 do 50 C) 0 do 40 C (opcjonalnie -5 do 50 C) Maksymalna temperatura (z obciążeniem 50 C 50 C Wysokość instalacji npm 1000 m (wyżej obniżenie 1000 m (wyżej obniżenie Obudowa IP21, IP31 IP21, IP31 Dostęp zdalny IEC61850 / MODBUS TCP/IP IEC61850 / MODBUS TCP/IP EMC EN EN Redundancja Opcjonalnie Opcjonalnie Normy EN / IEC / IEEE / ANSI C34.2 EN / IEC / IEEE / ANSI C34.2
