INWESTYCJA: Modernizacja linii kolejowej E 59 CCI 2007PL161PR001 Odcinek Wrocław Poznań, Etap II p. odg. Wrocław Grabiszyn km 1.700 granica woj. dolnośląskiego km 59.

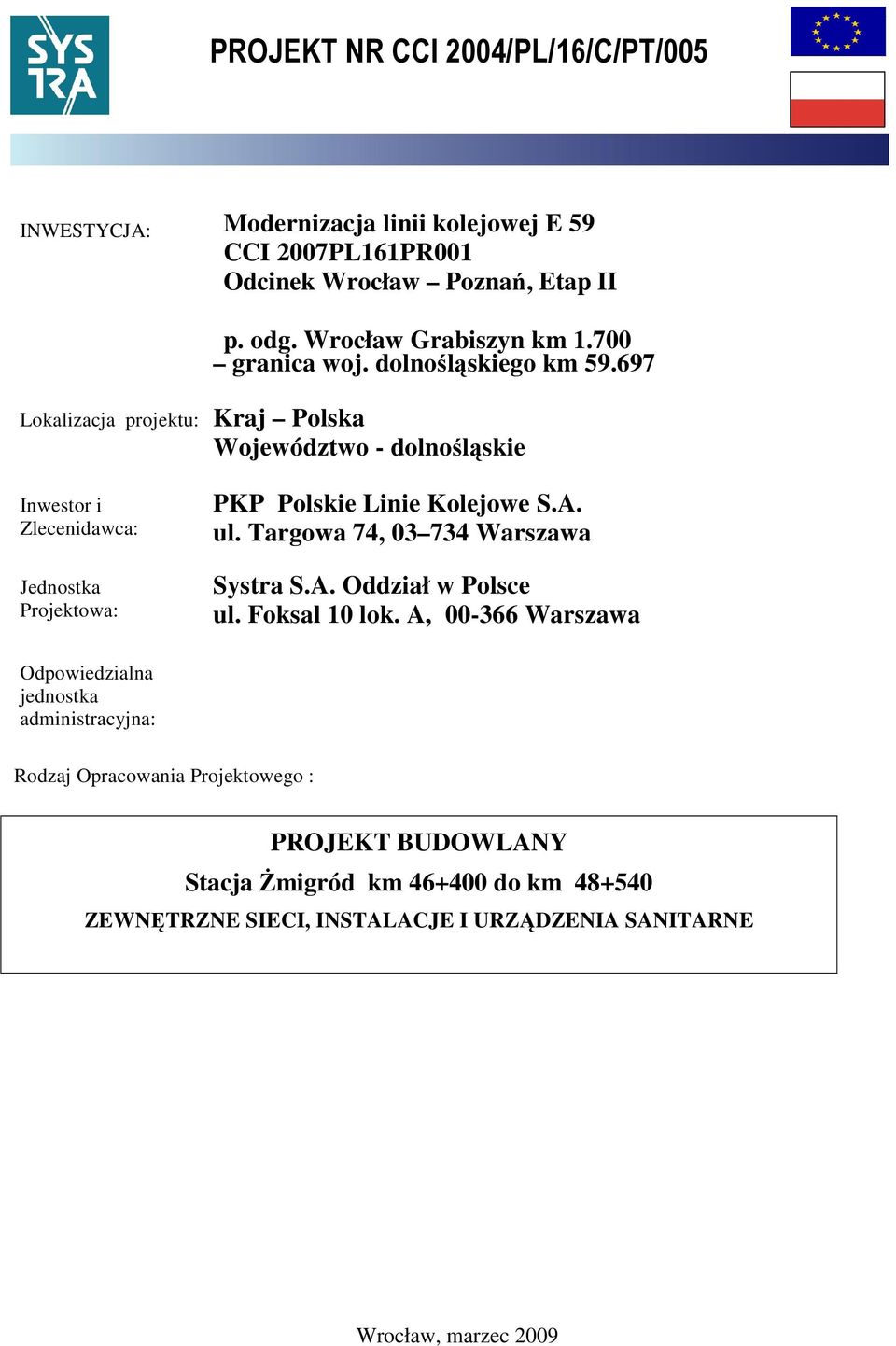

1 INWESTYCJA: Modernizacja linii kolejowej E 59 CCI 2007PL161PR001 Odcinek Wrocław Poznań, Etap II p. odg. Wrocław Grabiszyn km granica woj. dolnośląskiego km Lokalizacja projektu: Kraj Polska Województwo - dolnośląskie Inwestor i Zlecenidawca: Jednostka Projektowa: PKP Polskie Linie Kolejowe S.A. ul. Targowa 74, Warszawa Systra S.A. Oddział w Polsce ul. Foksal 10 lok. A, Warszawa Odpowiedzialna jednostka administracyjna: Rodzaj Opracowania Projektowego : PROJEKT BUDOWLANY Stacja śmigród km do km ZEWNĘTRZNE SIECI, INSTALACJE I URZĄDZENIA SANITARNE Wrocław, marzec 2009

697 Lokalizacja projektu: Kraj Polska Województwo - dolnośląskie Inwestor i Zlecenidawca: Jednostka Projektowa: PKP Polskie Linie Kolejowe S.A. ul.

2 Lokalizacja obiektu: MODERNIZACJA LINII KOLEJOWEJ E-59, ETAP I - LOT A Wykaz działek znajduje się w Części Ogólnej. BranŜa Funkcja Imię i nazwisko Tytuł Zewnętrzne sieci, instalacje i urządzenia sanitarne Koordynator projektu Projektant Sprawdzający inŝ. Barbara Wachel inŝ. Halina Banach Uprawnienia nr Specjalność upraw. projekt. nr 224/79/WBPP, 557/89UW upraw. projekt. nr 98/DOŚ/06 mgr inŝ. Wojciech Traczyński Podpis Dyrektor jednostki projektowania mgr inŝ. Danuta Kembłowska Dupieu Strona 2 / 6

Sprawdzający inŝ. Barbara Wachel inŝ. Halina Banach Uprawnienia nr Specjalność upraw. projekt. nr 224/79/WBPP, 557/89UW upraw.

3 MODERNIZACJA LINII KOLEJOWEJ E 59, ETAP I - LOT A SPIS TREŚCI 1.DANE OGÓLNE Podstawa opracowania 1.2. Techniczne warunki przyłączenia i uzgodnienia projektowe 2.TEMAT I ZAKRES OPRACOWANIA ROZWIĄZANIA PROJEKTOWE MATERIAŁY UWAGI SPIS RYSUNKÓW. Tytuł rysunku Nr rysunku Skala Plan sytuacyjny - wymiana kolektora deszczowego km Plan sytuacyjny - odwodnienie drogi i przełoŝenie wodociągu km Plan sytuacyjny - odwodnienie mostu km Plan sytuacyjny - przebudowa wodociągu km , przełoŝenie kolektora D800 km , odwodnienie drogi km Plan sytuacyjny-odwodnienie przejścia podziemnego km Plan sytuacyjny-odwodnienie mostu km Plan sytuacyjny-odwodnienie mostu km A075-PB-S07-I-RS :500 A075-PB-S07-I-RS :500 A075-PB-S07-I-RS :500 A075-PB-S07-I-RS :500 A075-PB-S07-I-RS :500 A075-PB-S07-I-RS :500 A075-PB-S07-I-RS :500 Strona 3 / 6

Tytuł rysunku Nr rysunku Skala Plan sytuacyjny - wymiana kolektora deszczowego km 46+432 Plan sytuacyjny - odwodnienie drogi i przełoŝenie wodociągu km 46+579 Plan sytuacyjny - odwodnienie mostu km

4 1. DANE OGÓLNE MODERNIZACJA LINII KOLEJOWEJ E 59, ETAP I - LOT A 1.1.Podstawa opracowania Decyzje lokalizacyjne, Mapy do celów projektowych Projekty torowe, drogowe i pozostałych branŝ Techniczne warunki wydane przez właścicieli i uŝytkowników poszczególnych sieci Ustalenia i uzgodnienia międzybranŝowe Opinia geotechniczna z wyników badania podłoŝa gruntowego Aktualne normy i obowiązujące przepisy techniczne projektowania m.in. - PN-92/B Instalacje kanalizacyjne. Wymagania w projektowaniu. - Miejskie sieci,urządzenia i przyłącza wodociągowe i kanalizacyjne wytyczne projektowania i budowy. Warunki,standardy, wykonania Wrocław, maj Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych - Warunki Techniczne Wykonania i Odbioru sieci wodociągowych wymagania techniczne COBRTI INSTAL (zeszyt 3) Warszawa wrzesień Warunki Techniczne Wykonania i Odbioru sieci kanalizacyjnych wymagania techniczne COBRTI INSTAL (zeszyt 9) Warszawa sierpień Dz. U. z 2006 r. Nr 156, poz (z póź. zm.) - Prawo budowlane 1.2.Techniczne warunki przyłączenia i uzgodnienia projektowe (zawarte w części ogólnej) [1] Pismo Dolnośląskiego Zarządu Melioracji i Urządzeń Wodnych we Wrocławiu, Inspektorat w Trzebnicy nr ME460/68/ /07z dotyczące odbioru wód deszczowych przez urządzenia melioracyjne na trasie E 59 (dot. S07 i L06). [2] Techniczne warunki przekroczenia czynnych sieci w-kan określone przez Miejski Zakład Gospodarki Komunalnej w śmigrodzie pismem DK/1576/07 z dn [3] Uzgodnienie proj.rozwiązań przez MZGK w śmigrodzie pismem DK935/08 z dn TEMAT I ZAKRES OPRACOWANIA Opracowanie dotyczy przekroczenia istniejącego uzbrojenia instalacyjnego (sieci sanitarnych) przez modernizowaną linię kolejową E 59 na trasie Wrocław - Poznań i związane z linią kolejowa inwestycje drogowe. Na odcinku stanowiącym etap S07 Stacja śmigród występują następujące skrzyŝowania z istniejącym uzbrojeniem terenu i obiektami inŝynieryjnymi na trasie kolei. S07 Stacja śmigród Lp. Km trasy Przeszkoda Uzbrojenie istniejące Projektowane sieci san Likwidowany most ,6 ul. Sienkiewicza wa 100 (w jezdni wd100 Kolektor kd1000(przebudowa ) - deszczowy Przepust rurowy Istn. kan. deszcz. KD600 pozostaje b.z., (poszerzenie torowiska i Strona 4 / 6

przepisy techniczne projektowania m.in. - PN-92/B-01707 Instalacje kanalizacyjne. Wymagania w projektowaniu.

5 MODERNIZACJA LINII KOLEJOWEJ E 59, ETAP I - LOT A Nowy most na rzece Sąsiecznicy W k 800 wzmocnienie obudowy przepustu pomiędzy studniami kontrolnymi) odwodnienie przepust Istn. w przepuście kolektor kanalizacyjny φ900 przewód wodociągowy φ110 PCV (przełoŝenie-przewiert wodociągu) K200 w drodze wa k Proj. droga wd80,wd100,kd250, k wa k Przejście podziemne na stacji śmigród kd wa Most na Młynówce Odwodnienie tunelu (przepomp). Odwodnienie (g D150) Most na Baryczy Odwodnienie natura ROZWIĄZANIA PROJEKTOWE 3.1. Km Wymiana odcinka kolektora istniejącej kanalizacji deszczowej z zachowaniem dotychczasowej lokalizacji. 3.2.Km W przebudowywanym przy przejeździe kolejowym odcinku jezdni ul Sienkiewicza projektowany jest odcinek sieci kanalizacji deszczowej oraz przełoŝenie odcinka wodociągu (ze zwiększeniem średnicy dn 100 na PEHD160) Km odwodnienie mostu: poprzez piaskowniki i separatory przewidziano odprowadzenie wód opadowych do rzek Km Odwodnienie przebudowywanego odcinka drogi i przełoŝenie - przewiert odcinka wodociągu 3.5. Km Przepompownie ścieków kanalizacji deszczowej - 2 studnie z pompami usytuowane na zewnątrz,obok obu końców części przelotowej tunelu 3.6. Km i odwodnienie mostów: poprzez piaskowniki i separatory przewidziano odprowadzenie wód opadowych do rzek.. Strona 5 / 6

w przepuście kolektor kanalizacyjny φ900 przewód wodociągowy φ110 PCV (przełoŝenie-przewiert wodociągu) 47+104 K200 w drodze 47+168 wa36 47+193 k250 47+200 Proj.

6 MODERNIZACJA LINII KOLEJOWEJ E 59, ETAP I - LOT A 4. MATERIAŁY - Przewody Projektowane przyłącza i sieci kanalizacyjne wykonane będą z rur PVC, kolektor - z rur typu Wipro, wodociąg z PEHD 160mm - studzienki Projektowane są prefabrykowane betonowe studzienki rewizyjne φ 1000 przykryte włazem ulicznym, Ŝeliwnym, φ600 wg PN-EN 124:2000 (samoblokujący się, wentylowany, o małych otworach went., obliczony na obciąŝenia drogowe) z pierścieniem odciąŝającym klasy D400 (wg PN-EN 124:2000) z uszczelką montowaną fabrycznie. Pozostałe studnie (poza jezdnią) wyposaŝane będą w pokrywy Ŝelbetowe o odpowiedniej nośności (zabezpieczenie antykradzieŝowe). Studnie wykonane będą z zastosowaniem betonowych pierścieni łączonych na uszczelki gumowe z prefabrykowaną częścią dolną (prefabrykowaną kinetą) i wyprowadzonymi króćcami łączonymi na uszczelki zapewniającymi szczelność studni. -wpusty Zastosowano wpust uliczny φ 500 osadzony na rurze betonowej z koszem i z osadnikiem 0,90 m. Wpusty przewidziane są na klasę obciązenia D przepompownia Przewidziano zastosowanie zbiornikowej, jednopompowej przepompowni ścieków. Przepompownia składa się ze zbiornika, wewnątrz którego zamontowana jest instalacja tłoczna z PE z armaturą odcinającą i zwrotną oraz pompą zatapialną. Przepompownia o wydajności ok.6 l/s wyposaŝona jest w wyłączniki pływakowe sterujące pracą pompy oraz szafkę zasilająco - sterującą. -separator Urządzeniem zastosowanym do oddzielania substancji ropopochodnych będzie separator lamelowy PSW LAMELA - typ separatora przeznaczony do oddzielania substancji ropopochodnych z wód deszczowych płynących grawitacyjnie systemem kanalizacji deszczowej przed wprowadzeniem ich do odbiornika. 5. UWAGI MontaŜ kanalizacji oraz próby wykonać zgodnie z PN-97/B i Warunkami technicznymi wykonania i odbioru sieci kanalizacyjnych oprac. COBRTI INSTAL. Kanalizację wykonywać zgodnie warunkami j.w. i z normą PN-EN 1610:2002 Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze. MontaŜ przewodu wodociągowego oraz próby wykonać zgodnie z PN-97 /B i Warunkami technicznymi wykonania i odbioru sieci wodociągowych Wymagania techniczne COBRTI Instal oraz Instrukcją montaŝową układania w gruncie rurociągów z PE-HD" producenta rur. Sieci wodociągowe wykonywać zgodnie warunkami j.w. i z normą PN-70/B Wodociągi. Szczelność przewodów. Wymagania i badania przy odbiorze. Zgodnie z art.36a ust.5 Prawa Budowlanego dopuszcza się wprowadzenie nieistotnych zmian z punktu widzenia prawa budowlanego w trakcie realizacji budowy po uzgodnieniu z inwestorem (dotyczy np. rozwiązań materiałowych). W trakcie realizacji robót wykonawcę oraz inwestora obowiązują ustalenia i warunki szczegółowe, zawarte w uzgodnieniach i decyzji o pozwoleniu na budowę. Strona 6 / 6

studzienki rewizyjne φ 1000 przykryte włazem ulicznym, Ŝeliwnym, φ600 wg PN-EN 124:2000 (samoblokujący się, wentylowany, o małych otworach went.
