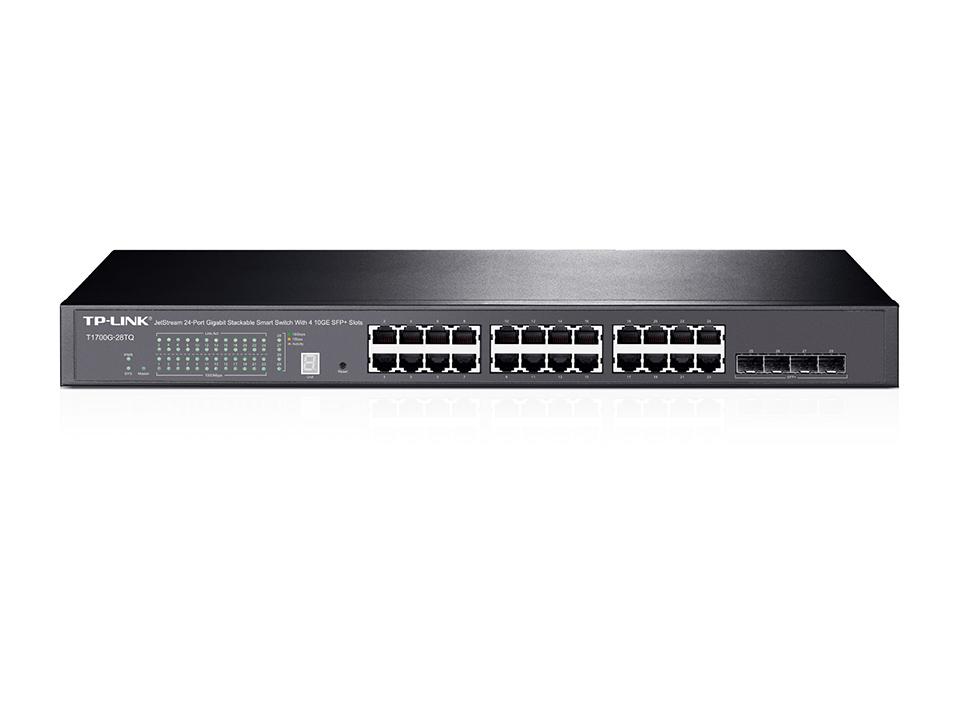

Switche, modemy, powerline > Switche > Switche 24-portowe TP LINK T1700G-28TQ 24xGE 4xSFP+ SMART Producent : TP-Link TP LINK T1700G-28TQ 24xGE 4xSFP+ SMART Gigabitowy, stackowalny przelacznik smart

1 Switche, modemy, powerline > Switche > Switche 24-portowe TP LINK T1700G-28TQ 24xGE 4xSFP+ SMART Producent : TP-Link TP LINK T1700G-28TQ 24xGE 4xSFP+ SMART Gigabitowy, stackowalny przelacznik smart L2+ JetStream, 24 porty GB i 4 sloty SFP/SFP+ 10G* T1700G-28TQ Technologia True Physical Stacking obsluguje do 6 jednostek i ma przepustowosc do 40Gb/s, co umozliwia wysoka skalowalnosc i wydajna kontrole nadmiarowosci 10-gigabitowe* porty SFP+ umozliwiaja aplikacjom, wymagajacym duzej przepustowosci, dzialanie wolne od zatorow i szybszy przesyl danych Funkcja routingu statycznego warstwy 2+ pozwala na zwiekszenie wydajnosci sieci Rozbudowane funkcje zabezpieczajace takie jak Wiazanie IP-MAC-Port, ACL, Port Security, DoS Defend, Storm Control, DHCP Snooping, 802.1X, oraz uwierzytelnianie Radius Obsluga IPv6 z mozliwoscia podwojnego stosu IPv4/IPv6, MLD snooping oraz IPv6 neighbor discovery Strona 1/25

2 Funkcje SNMP, RMON, Dual Image oraz logowanie WEB/CLI zapewniaja mozliwosc wygodnego zarzadzania przelacznikiem *1G w trybie SFP Zastosowanie produktu Przelacznik zarzadzalny T1700G-28TQ L2+ jest stworzony do budowania sieci skalowalnej, stabilnej i umozliwiajacej szybki dostep. Przelacznik wyposazony jest w 24 gigabitowe porty RJ-45 i 4 10-gigabitowych slotow SFP+, zapewniajac wieksza elastycznosc w rozbudowie sieci. Ma takze mozliwosc obslugi zaawansowanych funkcji warstwy 2+ i QoS na skale przedsiebiorstwa. Co wiecej, dzieki funkcji tworzenia stosu w warstwie fizycznej, T1700G-28TQ gwarantuje stabilnosc sieci i wydajna kontrole nadmiarowosci.przelacznik T1700G-28TQ L2+ to niezawodne i ekonomiczne rozwiazanie dla sieci korporacyjnych. Strona 2/25

3 Mozliwosc fizycznego stackowania Technologia fizycznego stackowania pozwala na polaczenie kilku przelacznikow w jedna jednostke, dzieki czemu beda pracowac szybciej, a zarzadzanie nimi bedzie latwiejsze. System stackowania T1700G-28TQ pozwala na osiagniecie dwukierunkowej przepustowosci stackowania 40G z wbudowana redundancja i automatycznym przelaczaniem awaryjnym. Przelacznik obsluguje do 6 jednostew w stosie, co daje lacznie 144 gigabitowe porty Ethernet, 12 slotow SFP+ 10G oraz przepustowosc przelaczania 768Gb/s, co pozwala na obsluge nawet wymagajacych sieci i latwa ich rozbudowe. Liczne funkcje konfiguracyjne warstwy L2 i L2+ W celu zwiekszenia ilosci mozliwych zastosowan przelaczniki T1700G-28TQ wyposazone sa w szereg funkcji zarzadzania ruchem w warstwie drugiej, obejmujacy obsluge VLAN 802.1Q, izolacje portow, mirroring portow, STP/RSTP/MSTP, agregacje portow oraz funkcje kontroli przeplywu 802.3x. Dodatkowo wyposazony jest w liczne funkcje konserwacyjne, takie Strona 3/25

4 jak wykrywanie polaczen loop back, diagnostyka kabli oraz IGMP snooping. Funkcja IGMP snooping umozliwia inteligentne przesylanie transmisji strumieniowych multicast tylko do okreslonych subskrybentow, a funkcje IGMP throttling oraz IGMP filtering skutecznie ograniczaja dostep do transmisji multicast dla niepowolanych uzytkownikow. Ponadto, T1700G-28TQ obsluguje funkcje warstwy L2+: routing statyczny. Zabezpieczenia sieci Funkcje przelacznika T1700G-28TQ, takie jak: wiazanie IP-MAC-Port, ochrona portow, Storm Control oraz DHCP Snooping chronia przed atakami ARP, broadcast storm itd. Wykorzystanie list kontroli dostepu (ACL, od L2 do L4) uniemozliwia dostep do okreslonych zasobow sieci; odmowa przeslania pakietow moze byc ustalona dla okreslonych zrodlowych badz docelowych adresow MAC, adresow IP, portow TCP/UDP a nawet identyfikatorow VLAN. Ponadto, przelacznik wykorzystuje szyfrowanie 802.1X w polaczeniu z funkcjami serwera RADIUS do uwierzytelniania uzytkownikow, chcacych uzyskac dostep do sieci. Urzadzenie umozliwia podlaczenie do okreslonych zasobow sieci uzytkownikow nie odslugujacych protokolu 802.1X, jako gosci VLAN. Strona 4/25

5 Zaawansowane funkcje QoS Aby umozliwic jednoczesne plynne transmisje danych, glosowe oraz wideo, przelacznik wyposazony jest w rozbudowane funkcje QoS. W celu zapewnienia plynnosci przesylania danych administrator moze ustalic priorytety transmisji danych w oparciu o priorytet portow, protokoly 802.1P oraz DSCP. Rozbudowane mozliwosci zarzadzania urzadzeniem Przelacznik T1700G-28TQ jest urzadzeniem latwym w uzytkowaniu i zarzadzaniu. Oferuje wiele przyjaznych dla uzytkownika mozliwosci zarzadzania, takich jak intuicyjny graficzny interfejs uzytkownika (GUI) obslugiwany poprzez przegladarke internetowa. Obsluga protokolow SNMP (v1/2/3) oraz RMON umozliwiaja urzadzeniu wysylanie komunikatow o nieprzewidzianych zdarzeniach oraz monitoring statusu urzadzenia. Szerokie mozliwosci zarzadzania IPv6 pozwalaja na plynna migracje sieci do tego standardu. Przelacznik obsluguje tez funkcje Dual Image. Strona 5/25

6 Funkcja Physical Stacking Do 6 jednostek Physical Stacking Do 40Gb/s przepustowosci Ring Stacking dla funkcji Link Redundancy Agregacja laczy Funkcje przelacznika warstwy 2 i 2+ Link Aggregation Control Protocol (LACP) Routing statyczny STP/RSTP/MSTP IGMP snooping 802.1Q/MAC/Protocol VLAN Funkcja Quality of Service Strona 6/25

7 8 kolejek priorytetowania Obsluga standardu IEEE 802.1P/DSCP QoS Ograniczenie predkosci Voice VLAN Strategie bezpieczenstwa Wiazanie IP-MAC-Port Listy kontroli dostepu (L2~L4 ACL) Funkcja Storm Control Uwierzytelnianie 802.1x oraz Radius Ochrona przed atakami DoS Zabezpieczenia portow Szyfrowanie SSL oraz SSH DHCP Snooping Zarzadzanie Strona 7/25

8 Interfejs uzytkownika dostepny poprzez przegladarke internetowa CLI przez Telnet SNMP v1/v2c/v3 RMON (grupy 1,2,3,9) Zarzadzanie IPv6 Dual Image CECHY SPRZETOWE Standardy i protokoly Strona 8/25

9 IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE802.3z, IEEE 802.3ae, IEEE 802.3ad, IEEE 802.3x, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1x, IEEE 802.1p Porty 4 sloty SFP+ 10G* 24 porty RJ45 10/100/1000Mb/s *1G w trybie SFP Okablowanie sieciowe 10BASE-T: Kabel UTP kat. 3, 4 lub 5 (do 100m) 100BASE-TX/1000Base-T: Kabel UTP kat. 5, 5e, lub wyzszej (do Strona 9/25

10 100m) 1000BASE-X: MMF, SMF 10GBASE-LR 10GBASE-SR Bezwentylatorowy Tak Zasilanie V, 50/60Hz Strona 10/25

11 Pobor mocy 21,8W Waga 2,8kg Wymiary (S x G x W) 440*180*44 mm (17,3*7,1*1,7 cala) Strona 11/25

12 PHYSICAL STACKING Konwertery SFP+ i kable miedziane (DAC) TXM432-LR TXM431-SR Strona 12/25

13 TXC432-CU1M TXC432-CU3M Maksymalna ilosc portow Stacking 2 SFP+ Ilosc jednostek w stosie Do 6 jednostek Strona 13/25

14 Przepustowosc portu stakujacego 20Gb/s (Pelny-Dupleks) WYDAJNOSC Strona 14/25

15 Wydajnosc przelaczania Do 128Gb/s dla pojedynczego przelacznika Szybkosc przekierowan pakietow Do 95.2Gb/s dla pojedynczego przelacznika Tablica adresow MAC 16K Strona 15/25

16 Bufor pakietow 1,5MB Ramki jumbo 9KB Ilosc tras statycznych 32 IPv4 Strona 16/25

17 Ilosc interfejsow z adresami IP 16 FUNKCJE OPROGRAMOWANIA Strona 17/25

18 Funkcja Quality of Service Obsluga priorytetowania 802.1p CoS/DSCP Obsluga 8 kolejek priorytetowania Harmonogram kolejek: SP, WRR, SP+WRR Ograniczanie predkosci transferu w oparciu o port/przeplyw danych IPv6 QoS** Voice VLAN Funkcje L2 i L2+ Routing statyczny DHCP Relay** IGMP Snooping V1/V2/V3 Agregacja portow - LACP (Do 14 grup agregacji obejmujacych do Strona 18/25

19 8 portow kazda) STP/RSTP/MSTP Filtrowanie/ochrona BPDU Ochrona TC/Root Wykrywanie polaczen loopback Kontrola przeplywu 802.3x LLDP, LLDP-MED** Sieci VLAN Obsluga do 4K sieci VLAN jednoczesnie (sposrod identyfikatorow 4K sieci VLAN) MAC VLAN/Protocol VLAN Listy kontroli dostepu Strona 19/25

20 Filtrowanie pakietow oparte o zrodlowe i docelowe adresy MAC (L2 L4) Adres MAC, adres IP, porty TCP/UDP IPv6 ACL** Bezpieczenstwo transmisji AAA** Port Security DHCP Snooping Wiazanie IP-MAC-Port ARP Inspection Uwierzytelnianie 802.1x oraz Radius SSH v1/v2 SSL v3/tlsv1 Broadcast/Multicast/Unknown-unicast Storm Control Ochrona przed atakami DoS Strona 20/25

21 IPv6 Podwojny stos IPv4/IPv6 Multicast Listener Discovery (MLD) Snooping IPv6 neighbor discovery (ND) Path maximum transmission unit (MTU) discovery Internet Control Message Protocol (ICMP) version 6 TCPv6/UDPv6 Zastosowania IPv6 Ping6 Tracert6 Klient DHCPv6 Strona 21/25

22 Telnet(v6) IPv6 SNMP IPv6 SSH IPv6 SSL Http/Https IPv6 TFTP Zarzadzanie polecen CLI Interfejs przegladarki internetowej GUI, interfejs linii SNMP v1/v2c/v3, zgodne z publicznymi bibliotekami MIB i prywatnymi bibliotekami MIB TP-LINK RMON (grupy 1, 2, 3, 9) Monitorowanie CPU Port Mirroring Aktualizacja firmware: poprzez przegladarke internetowa oraz TFTP Diagnostyka: test VCT Logi systemu, publiczne biblioteki MIB Strona 22/25

23 Dual Image **Funkcje dodane zostana w nowej wersji oprogramowania INNE Certyfikaty Strona 23/25

24 CE, FCC, RoHS Zawartosc opakowania T1700G-28TQ Kabel zasilajacy Instrukcja instalacji Plyta CD Zestaw elementow montazowych Gumowe nozki Wymagania systemowe Strona 24/25

25 Microsoft Windows XP, Vista lub Windows 7, Windows 8/8.1, MAC OS, NetWare, UNIX lub Linux. Srodowisko pracy Dopuszczalna temperatura pracy: 0 ~40 (32 ~104 ); Dopuszczalna temperatura przechowywania: -40 ~70 (-40 ~158 ) Dopuszczalna wilgotnosc powietrza: 10%~90%, niekondensujaca Dopuszczalna wilgotnosc przechowywania: 5%~90%, niekondensujaca Strona 25/25
