Katalog produktów SMB 2015

Transkrypt

1 Katalog produktów SMB 2015

2 SPIS TREŚCI Gigabitowy, stackowalny przełącznik zarządzalny L3 JetStream, 28 portów T3700G-28TQ TP-LINK zarządzalne L3/L2+ zarządalne L2 Smart Easy Smart niezarządzalne Power over Ethernet PoE Adaptery PoE Akcesoria Bezprzewodowe punkty dostępowe Zewnętrzne bezprzewodowe punkty dostępowe Anteny Routery Routery VPN Szerokopasmowe routery z równoważeniem obciążenia pasma 40 Przykładowe rozwiązania sieciowe dla firm

3 TP-LINK Firma TP-LINK oferuje szereg przełączników do zastosowań biznesowych, zapewniających niezawodne działanie sieci przy zachowaniu konkurencyjnych cen. W naszej ofercie posiadamy przełączniki niezarządzalne, przełączniki Easy Smart, przełączniki Smart, przełączniki zarządzalne L2 Jetstream i przełączniki zarządzalne L2+/ L3 Jetstream. TP-LINK to niezawodne i profesjonalne rozwiązania dla małych i dużych firm. niezarządzalne będą odpowiednie do prostych instalacji sieciowych, przełączniki Smart/L2 to ekonomiczne rozwiązanie dla małych i średnich firm, natomiast zarządzalne przełączniki L3/L2+ to stabilne rozwiązanie dla dużych organizacji, uczelni i sieci dostawców usług internetowych. L3/L2+ Managed Switches zarządzalne L3/L2+ Smart Switches Smart L2 Managed zarządzalne Switches L2 Unmanaged Switches niezarządzalne firmy TP-LINK Gigabit Gigabit Gigabit 10/100Mbps Gigabit Gigabit 10/100Mb/s 10/100Mbps 10/100/1000Mb/s 10/100Mb/s 10/100Mbps TL-SF1048 TL-SG1048 TL-SL2452 TL-SG2452 TL-SL3452 T3700G-28TQ TL-SG3424P TL-SG2424 TL-SL3428 TL-SG3424 TL-SL1226 TL-SG1024TL-SG1024D TL-SG1024D TL-SG1024DE TL-SL2428 TL-SF1024 T2700G-28TQ TL-SG5428 TL-SL5428E TL-SG2424P TL-SF1024D TL-SG3216 TL-SG2216 TL-SL2218 TL-SG1016 TL-SG1016D TL-SF1016 TL-SF1016DS TL-SG3210 TL-SG2008 TL-SL2210 TL-SF1008P TL-SG1008 TL-SG1008PE TL-SG108E TL-SG5412F TL-SG2210P TL-SG1008P TL-SG108 Prędkość Speed Ports Porty Easy Smart Easy Switches Smart 10/100Mb/s 10/100/1000Mb/s 10/100/1000Mb/s 10/100 /1000Mb/s 10/100 /1000Mb/s TL-SG1016DE TL-SG105E TL-SG

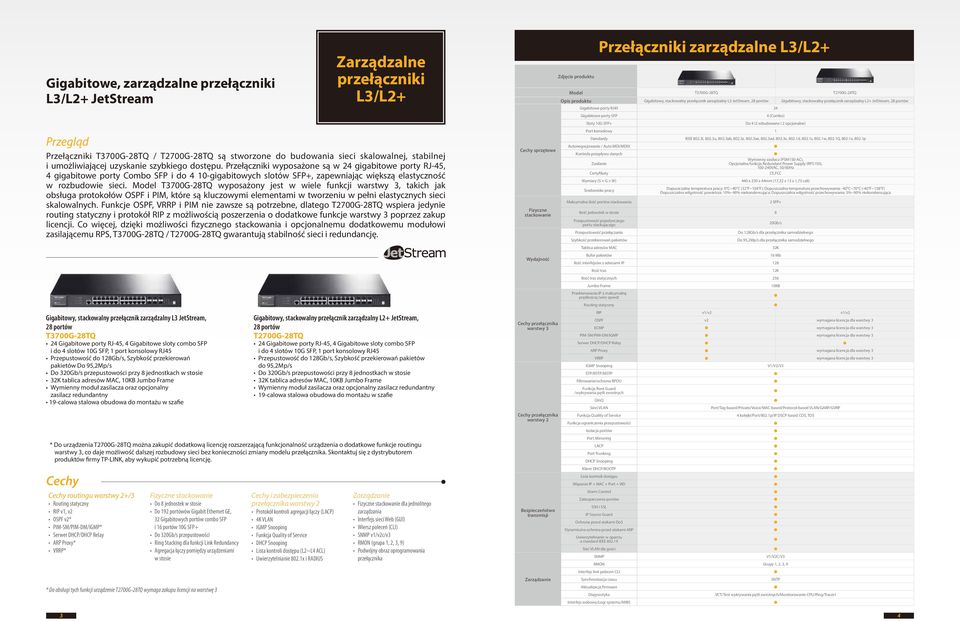

4 Gigabitowe, zarządzalne przełączniki L3/L2+ JetStream Zarządzalne przełączniki L3/L2+ T3700G-28TQ / T2700G-28TQ są stworzone do budowania sieci skalowalnej, stabilnej i umożliwiającej uzyskanie szybkiego dostępu. wyposażone są w 24 gigabitowe porty RJ-45, 4 gigabitowe porty Combo SFP i do 4 10-gigabitowych slotów SFP+, zapewniając większą elastyczność w rozbudowie sieci. Model T3700G-28TQ wyposażony jest w wiele funkcji warstwy 3, takich jak obsługa protokołów OSPF i PIM, które są kluczowymi elementami w tworzeniu w pełni elastycznych sieci skalowalnych. Funkcje OSPF, VRRP i PIM nie zawsze są potrzebne, dlatego T2700G-28TQ wspiera jedynie routing statyczny i protokół RIP z możliwością poszerzenia o dodatkowe funkcje warstwy 3 poprzez zakup licencji. Co więcej, dzięki możliwości fizycznego stackowania i opcjonalnemu dodatkowemu modułowi zasilającemu RPS, T3700G-28TQ / T2700G-28TQ gwarantują stabilność sieci i redundancję. Gigabitowy, stackowalny przełącznik zarządzalny L3 JetStream, 28 portów T3700G-28TQ 24 Gigabitowe porty RJ-45, 4 Gigabitowe sloty combo SFP i do 4 slotów 10G SFP, 1 port konsolowy RJ45 Przepustowość do 128Gb/s, Szybkość przekierowań pakietów Do 95,2Mp/s Do 320Gb/s przepustowości przy 8 jednostkach w stosie 32K tablica adresów MAC, 10KB Jumbo Frame Wymienny moduł zasilacza oraz opcjonalny zasilacz redundantny routingu warstwy 2+/3 Routing statyczny RIP v1, v2 OSPF v2* PIM-SM/PIM-DM/IGMP* Serwer DHCP/DHCP Relay ARP Proxy* VRRP* Fizyczne stackowanie Do 8 jednostek w stosie Do 192 portówów Gigabit Ethernet GE, 32 Gigabitowych portów combo SFP i 16 portów 10G SFP+ Do 320Gb/s przepustowości Ring Stacking dla funkcji Link Redundancy Agregacja łączy pomiędzy urządzeniami w stosie * Do obsługi tych funkcji urządzenie T2700G-28TQ wymaga zakupu licencji na warstwę 3 Gigabitowy, stackowalny przełącznik zarządzalny L2+ JetStream, 28 portów T2700G-28TQ 24 Gigabitowe porty RJ-45, 4 Gigabitowe sloty combo SFP i do 4 slotów 10G SFP, 1 port konsolowy RJ45 Przepustowość do 128Gb/s, Szybkość przekierowań pakietów do 95,2Mp/s Do 320Gb/s przepustowości przy 8 jednostkach w stosie 32K tablica adresów MAC, 10KB Jumbo Frame Wymienny moduł zasilacza oraz opcjonalny zasilacz redundantny * Do urządzenia T2700G-28TQ można zakupić dodatkową licencję rozszerzającą funkcjonalność urządzenia o dodatkowe funkcje routingu warstwy 3, co daje możliwość dalszej rozbudowy sieci bez konieczności zmiany modelu przełącznika. Skontaktuj się z dystrybutorem produktów firmy TP-LINK, aby wykupić potrzebną licencję. i zabezpieczenia przełącznika warstwy 2 Protokół kontroli agregacji łączy (LACP) 4K VLAN IGMP Snooping DHCP Snooping Lista kontroli dostępu (L2~L4 ACL) Uwierzytelnianie 802.1x i RADIUS Fizyczne stackowanie dla jednolitego zarządzania Interfejs sieci Web (GUI) Wiersz poleceń (CLI) SNMP v1/v2c/v3 RMON (grupa 1, 2, 3, 9) Podwójny obraz oprogramowania przełącznika zarządzalne L3/L2+ Model T3700G-28TQ T2700G-28TQ Gigabitowy, stackowalny przełącznik zarządzalny L3 JetStream, 28 portów Gigabitowy, stackowalny przełącznik zarządzalny L2+ JetStream, 28 portów Gigabitowe porty RJ45 24 Gigabitowe porty SFP 4 (Combo) Sloty 10G SFP+ Do 4 (2 wbudowane i 2 opcjonalne) Port konsolowy 1 Standardy IEEE 802.3i, 802.3u, 802.3ab, 802.3z, 802.3ae, 802.3ad, 802.3x, 802.1d, 802.1s, 802.1w, 802.1Q, 802.1x, 802.1p Autonegocjowanie / Auto MDI/MDIX sprzętowe Kontrola przepływu danych Wymienny zasilacz (PSM150-AC), Opcjonalna funkcja Redundant Power Supply (RPS150), CE,FCC 440 x 330 x 44mm (17,32 x 13 x 1,73 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca Fizyczne stackowanie przełącznika warstwy 3 przełącznika warstwy 2 Bezpieczeństwo transmisji Maksymalna ilość portów stackowania Ilość jednostek w stosie 8 Przepustowość pojedynczego portu stackującego 20Gb/s Przepustowość przełączania Do 128Gb/s dla przełącznika samodzielnego Szybkość przekierowań pakietów Do 95,2Mp/s dla przełącznika samodzielnego Tablica adresów MAC 32K Bufor pakietów 16 Mb Ilość interfejsów z adresami IP 128 Ilość tras 12K Ilość tras statycznych 256 Jumbo Frame 10KB Przekierowania IP z maksymalną prędkością (wire speed) Routing statyczny RIP v1/v2 v1/v2 OSPF v2 wymagana licencja dla warstwy 3 ECMP wymagana licencja dla warstwy 3 PIM-SM/PIM-DM/IGMP wymagana licencja dla warstwy 3 Serwer DHCP/DHCP Relay ARP Proxy wymagana licencja dla warstwy 3 VRRP wymagana licencja dla warstwy 3 IGMP Snooping V1/V2/V3 STP/RSTP/MSTP Filtrowanie/ochrona BPDU Funkcja Root Guard /wykrywania pętli zwrotnych QinQ Sieci VLAN Port/Tag-based/Private/Voice/MAC-based/Protocol-based VLAN/GARP/GVRP 4 kolejki/port/802.1p/ip DSCP based COS, TOS Funkcja ograniczenia przepustowości Izolacja portów Port Mirroring LACP Port Trunking DHCP Snooping Klient DHCP/BOOTP Lista kontroli dostępu Wiązanie IP + MAC + Port + VID Storm Control Zabezpieczenia portów SSH i SSL IP Source Guard Ochrona przed atakami DoS Dynamiczna ochrona przed atakami ARP Uwierzytelnianie w oparciu o standard IEEE 802.1X Sieć VLAN dla gości SNMP V1/V2C/V3 RMON Grupy 1, 2, 3, 9 Interfejs linii poleceń CLI Synchronizacja czasu SNTP Aktualizacja firmware Diagnostyka VCT/Test wykrywania pętli zwrotnych/monitorowanie CPU/Ping/Tracert Interfejs webowy/logi systemu/mibs 2 SFP+ 3 4

5 zarządzalne L2 JetStream zarządzalne L2 zarządzalne L2 Model TL-SG5428 TL-SG5412F TL-SL5428E Przełącznik zarządzalny L2 JetStream, 24 porty Gb, 4 sloty SFP Gigabitowy przełącznik zarządzalny L2 JestStream, 12 slotów SFP, 4 porty combo-rj45 1Gb/s Przełącznik zarządzalny L2 JetStream, 24 porty 10/100Mb/s, 4 porty Gb + 4 sloty combo-sfp Porty RJ45 10/100Mb/s JetStream firmy TP-LINK (seria 5) zapewniają małym i średnim firmom wydajną oraz stabilną transmisję danych w warstwie łącza i agregacji sieci. Seria ta oferuje solidne zabezpieczenia, ochronę przed atakami i funkcję QoS. Urządzenia te obsługują także funkcję wirtualnego stosu, która umożliwia zarządzanie podłączonymi przełącznikami poprzez klaster. sprzętowe Gigabitowe porty RJ (combo) 4 Gigabitowe porty SFP (combo) Port konsolowy 1 Standardy IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ad, 802.3x, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s, 802.1x Autonegocjacja / Auto MDI/MDIX Kontrola przepływu danych Bezwentylatorowy Certifikaty mm (17,3 10,2 1,7 cali) CE,FCC mm (17,3 10,2 1,7 cali) mm (17,3 7,1 1,7 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca Przepustowość przełączania 56Gb/s 24Gb/s 12,8Gb/s Szybkość przekierowań pakietów 41,7Mp/s 17,8Mp/s 9,5Mp/s Tablica adresów MAC 8K Przełącznik zarządzalny L2 JetStream, 24 porty Gb, 4 sloty SFP TL-SG Gigabitowe porty RJ45, 4 Gigabitowe sloty SFP, 1 port konsolowy RJ45 Przepustowość 56Gb/s, Szybkość przekierowań pakietów 41,7Mp/s Gigabitowy przełącznik zarządzalny, 12 slotów SFP, 4 porty combo RJ45 1Gb/s TL-SG5412F 12 Gigabitowych slotów SFP, 4 porty combo RJ45, 1 port konsolowy RJ45 Przepustowość 24Gb/s, Szybkość przekierowań pakietów 17,8Mp/s przełącznika warstwy 2 Jumbo Frame 10KB 2KB IGMP Snooping STP/RSTP/MSTP Filtrowanie/ochrona BPDU Funkcja Root Guard /wykrywania pętli zwrotnych QinQ Sieci VLAN Funkcja ograniczenia przepustowości V1/V2/V3 Port/Tag-based/Private/Voice/MAC-based*/Protocol-based VLAN/GARP/GVRP 4 kolejki/port/802.1p/ip DSCP based CoS, TOS Izolacja portów Port Mirroring LACP Port Trunking DHCP Snooping Przełącznik zarządzalny L2 JetStream, 24 porty 10/100Mb/s, 4 porty Gb TL-SG5428E 24 porty RJ45 10/100Mb/s, 4 porty RJ45 Gb, 4 Gigabitowe sloty combo SFP, 1 port konsolowy RJ45 Przepustowość 12,8Gb/s, Szybkość przekierowań pakietów 9,5Mp/s 8K tablica adresów MAC, 2KB Jumbo Frame Bezpieczeństwo transmisji Klient DHCP/BOOTP Lista kontroli dostępu Wiązanie IP + MAC + Port + VID Storm Control Zabezpieczenia portów SSH i SSL IP Source Guard Ochrona przed atakami DoS Dynamiczna ochrona przed atakami ARP Uwierzytelnianie w oparciu o standard IEEE 802.1X Sieć VLAN dla gości Stacking 32 jednostki Virtual Stacking SNMP V1/V2C/V3 RMON Grupy 1, 2, 3, 9 Interfejs linii poleceń CLI Synchronizacja czasu SNTP przełącznika warstwy 2 Protokół kontroli agregacji łączy (LACP) 4K VLAN Funkcja izolacji portów QinQ (VLAN VPN) GARP/GVRP STP/RSTP/MSTP IGMP Snooping 4 kolejki priorytetowania Obsługa protokołu IEEE 802.1P Obsługa protokołu DSCP Funkcja ograniczenia przepustowości portu Zabezpieczenia Wiązanie IP-MAC-Port-VID IP Source Guard Listy kontroli dostępu (L2~L4 ACL) Standard IEEE802.1x i RADIUS Ochrona przed atakami DoS Funkcja Port Security Szyfrowanie SSL i SSH Funkcja wirtualnego stosu Interfejs sieci Web (GUI) Wiersz poleceń (CLI) SNMP V1/V2C/V3 RMON (grupy 1, 2, 3, 9) Aktualizacja firmware Diagnostyka Interfejs webowy/logi systemu/mibs VCT/Test wykrywania pętli zwrotnych/monitorowanie CPU/Ping/Tracert 5 6

6 Gigabitowe przełączniki zarządzalne L2 JetStream zarządzalne L2 zarządzalne L2 Model TL-SG3424 TL-SG3216 TL-SG3210 Przełącznik zarządzalny L2 JetStream, 24 porty Gb, 4 sloty combo SFP Przełącznik zarządzalny L2 JetStream, 16 portów Gb, 2 sloty combo SFP Przełącznik zarządzalny L2 JetStream, 8 portów Gb, 2 sloty SFP Gigabitowe porty RJ Gigabitowe przełączniki JetStream firmy TP-LINK (seria 3) to ekonomiczne rozwiązanie, przeznaczone dla małych i średnich firm. Gigabitowe przełączniki dostępowe serii 3, zapewniają wiele możliwości zarządzania, rygorystyczne zabezpieczenia i niezawodne działanie. Są także zaliczane do jednych z najkorzystniejszych cenowo gigabitowych przełączników dostępnych na rynku. sprzętowe Gigabitowe porty SFP 4 (Combo) 2 (Combo) 2 Port konsolowy 1 Standardy IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ad, 802.3x, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s, 802.1x Autonegocjowanie / Auto MDI/MDIX Kontrola przepływu danych Bezwentylatorowy Certifikaty CE,FCC mm (17,3 8,7 1,7 cali) mm (17,3 8,7 1,7 cali) mm (11,7 7,9 1,7 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F), Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca, Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca Przepustowość przełączania 48Gb/s 32Gb/s 20Gb/s Szybkość przekierowań pakietów 35,7Mp/s 23,8Mp/s 14,9Mp/s Tablica adresów MAC 8K Jumbo Frame 10KB Przełącznik zarządzalny L2 JetStream, 24 porty Gb, 4 sloty combo SFP TL-SG Gigabitowe porty RJ45, 4 sloty combo SFP, 1 port konsolowy RJ45 Przepustowość 48Gb/s, Szybkość przekierowań pakietów 35,7Mp/s Przełącznik zarządzalny L2 JetStream, 16 portów Gb, 2 sloty combo SFP TL-SG Gigabitowych portów RJ45, 2 Gigabitowe sloty combo SFP, 1 port konsolowy RJ45 Przepustowość 32Gb/s, Szybkość przekierowań pakietów 23,8Mp/s przełącznika warstwy 2 IGMP Snooping STP/RSTP/MSTP Filtrowanie/ochrona BPDU Funkcja Root Guard/ wykrywania pętli zwrotnych Sieci VLAN Funkcja ograniczenia przepustowości Izolacja portów LACP V1/V2/V Q/Voice/MAC-based/Protocol-based VLAN/GARP/GVRP 4 kolejki/port 802.1p/IP DSCP based CoS, TOS Port Trunking Port Mirroring DHCP Snooping Klient DHCP/BOOTP Lista kontroli dostępu Wiązanie IP + MAC + Port + VID Storm Control Przełącznik zarządzalny L2 JetStream, 8 portów Gb, 2 sloty SFP TL-SG Gigabitowych portów RJ45, 2 Gigabitowe sloty combo SFP, 1 port konsolowy RJ45 Przepustowość 20Gb/s, Szybkość przekierowań pakietów 14,9Mp/s 13-calowa stalowa obudowa do montażu w szafie Bezpieczeństwo transmisji Zabezpieczenia portów SSH i SSL Ochrona przed atakami DoS Dynamiczna ochrona przed atakami ARP Uwierzytelnianie w oparciu o standard IEEE 802.1X Sieć VLAN dla gości SNMP V1/V2C/V3 RMON Grupy 1, 2, 3, 9 Interfejs linii poleceń CLI Synchronizacja czasu Aktualizacja firmware SNTP Diagnostyka Interfejs webowy/logi systemu/mibs VCT/Test wykrywania pętli zwrotnych/monitorowanie CPU/Ping/Tracert przełącznika warstwy 2 Protokół kontroli agregacji łączy (LACP) 4K VLAN Funkcja izolacji portów GARP/GVRP STP/RSTP/MSTP IGMP Snooping 4 kolejki priorytetowania Obsługa protokołu IEEE 802.1P Obsługa protokołu DSCP Funkcja ograniczenia przepustowości portu Zabezpieczenia Wiązanie IP-MAC-Port-VID Listy kontroli dostępu (L2~L4 ACL) Standard IEEE802.1x i uwierzytelnianie protokołu RADIUS Ochrona przed atakami DoS Funkcja Port Security Szyfrowanie SSL i SSH Interfejs sieci Web (GUI) Wiersz poleceń (CLI) SNMP V1/V2C/V3 RMON (grupy 1, 2, 3, 9) 7 8

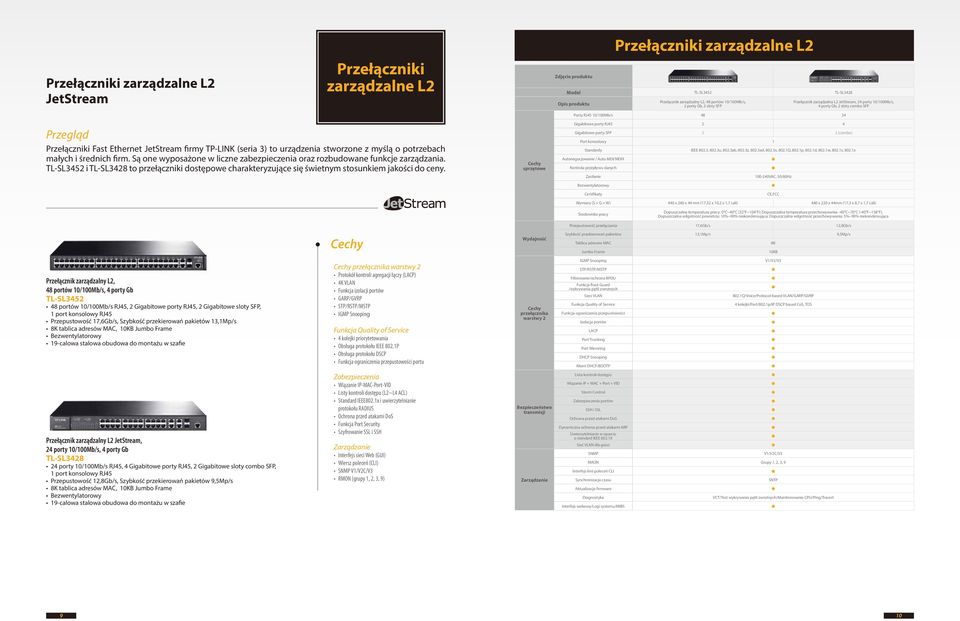

7 zarządzalne L2 JetStream zarządzalne L2 zarządzalne L2 Model TL-SL3452 TL-SL3428 Przełącznik zarządzalny L2, 48 portów 10/100Mb/s, 2 porty Gb, 2 sloty SFP Przełącznik zarządzalny L2 JetStream, 24 porty 10/100Mb/s, 4 porty Gb, 2 sloty combo SFP Porty RJ45 10/100Mb/s Fast Ethernet JetStream firmy TP-LINK (seria 3) to urządzenia stworzone z myślą o potrzebach małych i średnich firm. Są one wyposażone w liczne zabezpieczenia oraz rozbudowane funkcje zarządzania. TL-SL3452 i TL-SL3428 to przełączniki dostępowe charakteryzujące się świetnym stosunkiem jakości do ceny. sprzętowe Gigabitowe porty RJ Gigabitowe porty SFP 2 2 (combo) Port konsolowy 1 Standardy IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ad, 802.3x, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s, 802.1x Autonegocjowanie / Auto MDI/MDIX Kontrola przepływu danych Bezwentylatorowy Certifikaty CE,FCC 440 x 260 x 44 mm (17,32 x 10,2 x 1,7 cali) 440 x 220 x 44mm (17,3 x 8,7 x 1,7 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F), Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca Przepustowość przełączania 17,6Gb/s 12,8Gb/s Szybkość przekierowań pakietów 13,1Mp/s 9,5Mp/s Tablica adresów MAC 8K Jumbo Frame 10KB Przełącznik zarządzalny L2, 48 portów 10/100Mb/s, 4 porty Gb TL-SL portów 10/100Mb/s RJ45, 2 Gigabitowe porty RJ45, 2 Gigabitowe sloty SFP, 1 port konsolowy RJ45 Przepustowość 17,6Gb/s, Szybkość przekierowań pakietów 13,1Mp/s przełącznika warstwy 2 Protokół kontroli agregacji łączy (LACP) 4K VLAN Funkcja izolacji portów GARP/GVRP STP/RSTP/MSTP IGMP Snooping 4 kolejki priorytetowania Obsługa protokołu IEEE 802.1P Obsługa protokołu DSCP Funkcja ograniczenia przepustowości portu przełącznika warstwy 2 IGMP Snooping STP/RSTP/MSTP Filtrowanie/ochrona BPDU Funkcja Root Guard /wykrywania pętli zwrotnych Sieci VLAN Funkcja ograniczenia przepustowości Izolacja portów LACP Port Trunking Port Mirroring DHCP Snooping Klient DHCP/BOOTP V1/V2/V Q/Voice/Protocol-based VLAN/GARP/GVRP 4 kolejki/port/802.1p/ip DSCP based CoS, TOS Przełącznik zarządzalny L2 JetStream, 24 porty 10/100Mb/s, 4 porty Gb TL-SL porty 10/100Mb/s RJ45, 4 Gigabitowe porty RJ45, 2 Gigabitowe sloty combo SFP, 1 port konsolowy RJ45 Przepustowość 12,8Gb/s, Szybkość przekierowań pakietów 9,5Mp/s Zabezpieczenia Wiązanie IP-MAC-Port-VID Listy kontroli dostępu (L2~L4 ACL) Standard IEEE802.1x i uwierzytelnianie protokołu RADIUS Ochrona przed atakami DoS Funkcja Port Security Szyfrowanie SSL i SSH Interfejs sieci Web (GUI) Wiersz poleceń (CLI) SNMP V1/V2C/V3 RMON (grupy 1, 2, 3, 9) Bezpieczeństwo transmisji Lista kontroli dostępu Wiązanie IP + MAC + Port + VID Storm Control Zabezpieczenia portów SSH i SSL Ochrona przed atakami DoS Dynamiczna ochrona przed atakami ARP Uwierzytelnianie w oparciu o standard IEEE 802.1X Sieć VLAN dla gości SNMP V1/V2C/V3 RMON Grupy 1, 2, 3, 9 Interfejs linii poleceń CLI Synchronizacja czasu Aktualizacja firmware Diagnostyka Interfejs webowy/logi systemu/mibs SNTP VCT/Test wykrywania pętli zwrotnych/monitorowanie CPU/Ping/Tracert 9 10

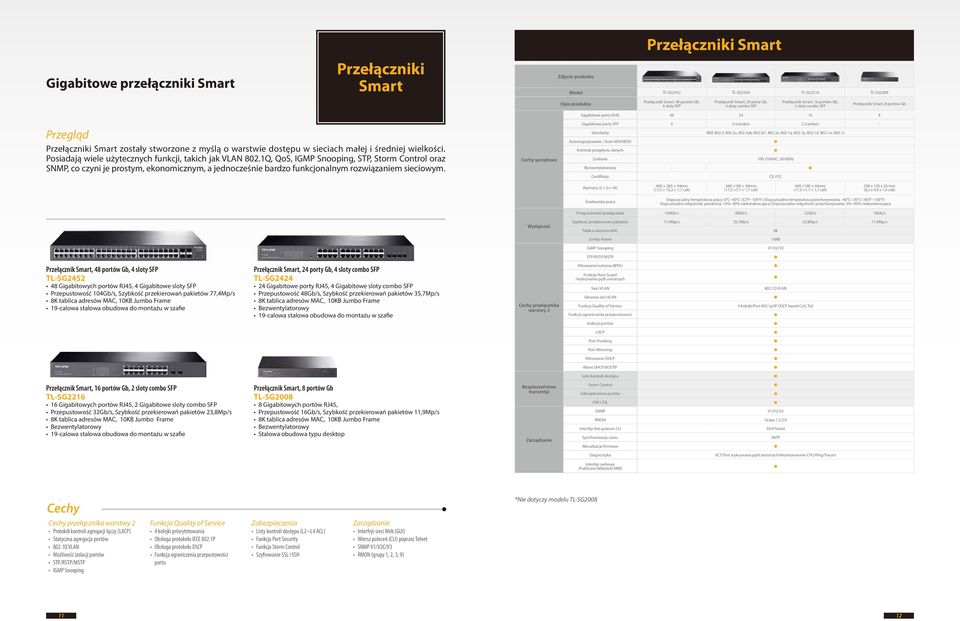

8 Gigabitowe przełączniki Smart Smart Smart Model TL-SG2452 TL-SG2424 TL-SG2216 TL-SG2008 Przełącznik Smart, 48 portów Gb, 4 sloty SFP Przełącznik Smart, 24 porty Gb, 4 sloty combo SFP Przełącznik Smart, 16 portów Gb, 2 sloty combo SFP Przełącznik Smart, 8 portów Gb Gigabitowe porty RJ Smart zostały stworzone z myślą o warstwie dostępu w sieciach małej i średniej wielkości. Posiadają wiele użytecznych funkcji, takich jak VLAN 802.1Q, QoS, IGMP Snooping, STP, Storm Control oraz SNMP, co czyni je prostym, ekonomicznym, a jednocześnie bardzo funkcjonalnym rozwiązaniem sieciowym. sprzętowe Gigabitowe porty SFP 4 4 (combo) 2 (combo) - Standardy IEEE 802.3, 802.3u, 802.3ab, 802.3z*, 802.3x, 802.1q, 802.1p, 802.1d, 802.1w, 802.1s Autonegocjowanie / Auto MDI/MDIX Kontrola przepływu danych VAC, 50/60Hz Bezwentylatorowy - Certifikaty mm (17,3 10,2 1,7 cali) mm (17,3 7,1 1,7 cali) mm (17,3 7,1 1,7 cali) 209 x 126 x 26 mm (8,2 x 4,9 x 1,0 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca Przepustowość przełączania 104Gb/s 48Gb/s 32Gb/s 16Gb/s Szybkość przekierowań pakietów 77,4Mp/s 35,7Mp/s 23,8Mp/s 11,9Mp/s Tablica adresów MAC 8k Jumbo Frame 10KB IGMP Snooping V1/V2/V3 STP/RSTP/MSTP Przełącznik Smart, 48 portów Gb, 4 sloty SFP TL-SG Gigabitowych portów RJ45, 4 Gigabitowe sloty SFP Przepustowość 104Gb/s, Szybkość przekierowań pakietów 77,4Mp/s Przełącznik Smart, 24 porty Gb, 4 sloty combo SFP TL-SG Gigabitowe porty RJ45, 4 Gigabitowe sloty combo SFP Przepustowość 48Gb/s, Szybkość przekierowań pakietów 35,7Mp/s przełącznika warstwy 2 Filtrowanie/ochrona BPDU Funkcja Root Guard /wykrywania pętli zwrotnych Sieci VLAN Głosowa sieć VLAN Funkcja ograniczenia przepustowości Izolacja portów 802.1Q VLAN 4 kolejki/port 802.1p/IP DSCP based CoS, ToS LACP Port Trunking Port Mirroring Filtrowanie DHCP Klient DHCP/BOOTP Lista kontroli dostępu Przełącznik Smart, 16 portów Gb, 2 sloty combo SFP TL-SG Gigabitowych portów RJ45, 2 Gigabitowe sloty combo SFP Przepustowość 32Gb/s, Szybkość przekierowań pakietów 23,8Mp/s Przełącznik Smart, 8 portów Gb TL-SG Gigabitowych portów RJ45, Przepustowość 16Gb/s, Szybkość przekierowań pakietów 11,9Mp/s Stalowa obudowa typu desktop Bezpieczeństwo transmisji Storm Control Zabezpieczenia portów SSH i SSL SNMP V1/V2/V3 RMON Grupy 1,2,3,9 Interfejs linii poleceń CLI SSH/Telnet Synchronizacja czasu SNTP Aktualizacja firmware Diagnostyka Interfejs webowy /Publiczne biblioteki MIBS VCT/Test wykrywania pętli zwrotnych/monitorowanie CPU/Ping/Tracert *Nie dotyczy modelu TL-SG2008 przełącznika warstwy 2 Protokół kontroli agregacji łączy (LACP) Statyczna agregacja portów 802.1Q VLAN Możliwość izolacji portów STP/RSTP/MSTP IGMP Snooping 4 kolejki priorytetowania Obsługa protokołu IEEE 802.1P Obsługa protokołu DSCP Funkcja ograniczenia przepustowości portu Zabezpieczenia Listy kontroli dostępu (L2~L4 ACL) Funkcja Port Security Funkcja Storm Control Szyfrowanie SSL i SSH Interfejs sieci Web (GUI) Wiersz poleceń (CLI) poprzez Telnet SNMP V1/V2C/V3 RMON (grupy 1, 2, 3, 9) 11 12

9 Smart Smart Smart Model TL-SL2452 TL-SL2428 TL-SL2218 TL-SL2210 Przełącznik Smart, 48 portów 10/100Mb/s, 2 porty Gigabitowe, 2 Gigabitowe sloty SFP Przełącznik Smart, 24 porty 10/100 Mb/s, 4 porty Gigabitowe, 2 Gigabitowe sloty combo SFP Przełącznik Smart, 16 portów 10/100 Mb/s, 2 porty Gigabitowe, 2 Gigabitowe sloty combo SFP Przełącznik Smart, 8 portów 10/100Mb/s, 1 port 10/100/1000Mb/s, Gigabitowy slot SFP Porty RJ45 10/100Mb/s Smart zostały stworzone z myślą o warstwie dostępu w sieciach małej i średniej wielkości. Posiadają wiele użytecznych funkcji, takich jak VLAN 802.1Q, QoS, IGMP Snooping, STP, Storm Control oraz SNMP, co czyni je prostym, ekonomicznym, a jednocześnie bardzo funkcjonalnym rozwiązaniem sieciowym. sprzętowe Gigabitowe porty RJ Gigabitowe porty SFP 2 2 (combo) 2 (combo) 1 Standardy Autonegocjowanie / Auto MDI/MDIX Kontrola przepływu danych IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1q, 802.1p, 802.1d, 802.1w, 802.1s VAC, 50/60Hz Bezwentylatorowy Certifikaty mm (17,3 10,2 1,7 cali) mm (17,3 7,1 1,7 cali) mm (17,3 7,1 1,7 cali) mm (11,6 7,1 1,7 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F); Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca Przepustowość przełączania 17,6Gb/s 12,8Gb/s 7,2Gb/s 5,6Gb/s Szybkość przekierowań pakietów 13,1Mp/s 9,5Mp/s 5,4Mp/s 4,2Mp/s Tablica adresów MAC 8K Jumbo Frame 9KB Przełącznik Smart, 48 portów 10/100Mb/s, 4 porty Gb TL-SL portów 10/100Mb/s RJ45, 2 Gigabitowe porty RJ45, 2 Gigabitowe sloty SFP Przepustowość 17,6Gb/s, Szybkość przekierowań pakietów 13,1Mp/s Przełącznik Smart, 24 porty 10/100 Mb/s, 4 porty Gb TL-SL porty 10/100Mb/s RJ45, 4 Gigabitowe porty RJ45, 2 Gigabitowe sloty combo SFP Przepustowość 12,8Gb/s, Szybkość przekierowań pakietów 9,5Mp/s 8K tablica adresów MAC, 9KB Jumbo Frame przełącznika warstwy 2 IGMP Snooping STP/RSTP/MSTP Filtrowanie/ochrona BPDU Funkcja Root Guard /wykrywania pętli zwrotnych Sieci VLAN Sieć VLAN Voice Funkcja ograniczenia przepustowości Izolacja portów V1/V2/V q VLAN 4 kolejki/port/802.1p/ip DSCP based CoS, ToS LACP Port Trunking Port Mirroring Filtrowanie DHCP Przełącznik Smart, 16 portów 10/100 Mb/s, 2 porty Gb TL-SL portów 10/100Mb/s RJ45, 2 Gigabitowe porty RJ45, 2 Gigabitowe sloty combo SFP Przepustowość 7,3Gb/s, Szybkość przekierowań pakietów 5,4Mp/s 8K tablica adresów MAC, 9KB Jumbo Frame Przełącznik Smart, 8 portów 10/100Mb/s, 2 porty Gb TL-SL portów 10/100Mb/s RJ45, 1 Gigabitowy port RJ45, 1 Gigabitowy slot SFP Przepustowość 5,6Gb/s, Szybkość przekierowań pakietów 4,2Mp/s 8K tablica adresów MAC, 9KB Jumbo Frame 13-calowa stalowa obudowa typu desktop/do montażu w szafie Bezpieczeństwo transmisji Klient DHCP/BOOTP Lista kontroli dostępu Storm Control Zabezpieczenia portów SSH i SSL SNMP V1/V2/V3 RMON Grupy 1,2,3,9 Interfejs linii poleceń CLI SSH/Telnet Synchronizacja czasu Aktualizacja firmware Diagnostyka Interfejs webowy/logi systemu /Publiczne biblioteki MIBS SNTP VCT/Test wykrywania pętli zwrotnych/monitorowanie CPU/Ping/Tracert przełącznika warstwy 2 Protokół kontroli agregacji łączy (LACP) Statyczna agregacja portów 802.1Q VLAN Funkcja izolacji portów STP/RSTP/MSTP IGMP Snooping 4 kolejki priorytetowania Obsługa protokołu IEEE 802.1P Obsługa protokołu DSCP Funkcja ograniczenia przepustowości portu Zabezpieczenia Listy kontroli dostępu (L2~L4 ACL) Funkcja Port Security Funkcja Storm Control Szyfrowanie SSL i SSH Interfejs sieci Web (GUI) Wiersz poleceń (CLI) poprzez Telnet SNMP V1/V2C/V3 RMON (grupy 1, 2, 3, 9) 13 14

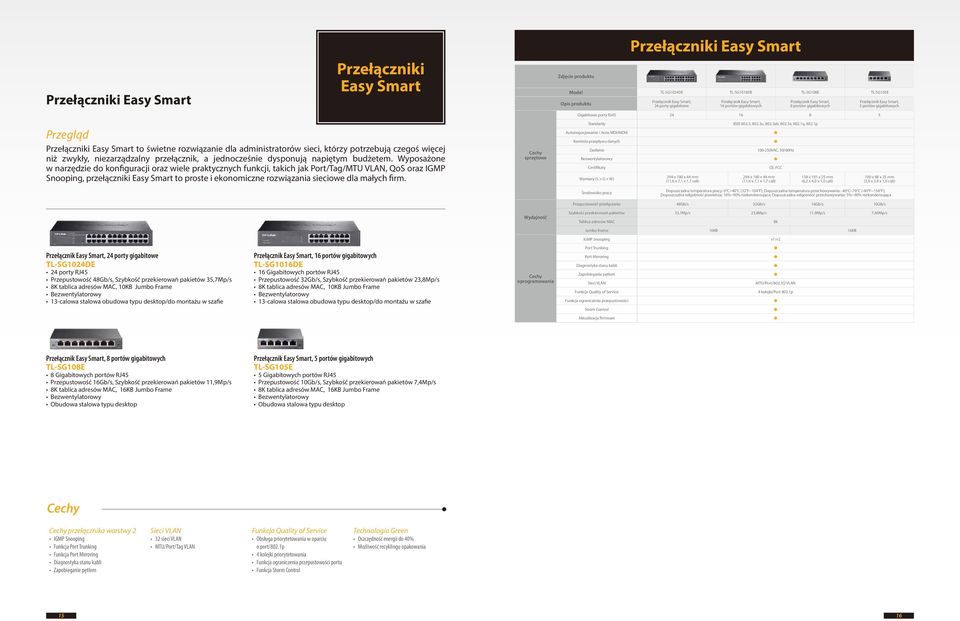

10 Easy Smart Easy Smart Easy Smart Model TL-SG1024DE TL-SG1016DE TL-SG108E TL-SG105E Przełącznik Easy Smart, 24 porty gigabitowe Przełącznik Easy Smart, 16 portów gigabitowych Przełącznik Easy Smart, 8 portów gigabitowych Przełącznik Easy Smart, 5 portów gigabitowych Gigabitowe porty RJ Easy Smart to świetne rozwiązanie dla administratorów sieci, którzy potrzebują czegoś więcej niż zwykły, niezarządzalny przełącznik, a jednocześnie dysponują napiętym budżetem. Wyposażone w narzędzie do konfiguracji oraz wiele praktycznych funkcji, takich jak Port/Tag/MTU VLAN, QoS oraz IGMP Snooping, przełączniki Easy Smart to proste i ekonomiczne rozwiązania sieciowe dla małych firm. sprzętowe Standardy IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1q, 802.1p Autonegocjowanie / Auto MDI/MDIX Kontrola przepływu danych Bezwentylatorowy Certifikaty 294 x 180 x 44 mm (11,6 x 7,1 x 1,7 cali) VAC, 50/60Hz 294 x 180 x 44 mm (11,6 x 7,1 x 1,7 cali) 158 x 101 x 25 mm (6,2 x 4,0 x 1,0 cali) 100 x 98 x 25 mm (3,9 x 3,9 x 1,0 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F); Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca Przepustowość przełączania 48Gb/s 32Gb/s 16Gb/s 10Gb/s Szybkość przekierowań pakietów 35,7Mp/s 23,8Mp/s 11,9Mp/s 7,40Mp/s Tablica adresów MAC 8k Jumbo Frame 10KB 16KB IGMP Snooping v1/v2 Przełącznik Easy Smart, 24 porty gigabitowe TL-SG1024DE 24 porty RJ45 Przepustowość 48Gb/s, Szybkość przekierowań pakietów 35,7Mp/s 13-calowa stalowa obudowa typu desktop/do montażu w szafie Przełącznik Easy Smart, 16 portów gigabitowych TL-SG1016DE 16 Gigabitowych portów RJ45 Przepustowość 32Gb/s, Szybkość przekierowań pakietów 23,8Mp/s 13-calowa stalowa obudowa typu desktop/do montażu w szafie oprogramowania Port Trunking Port Mirroring Diagnostyka stanu kabli Zapobieganie pętlom Sieci VLAN MTU/Port/802.1Q VLAN 4 kolejki/port 802.1p Funkcja ograniczenia przepustowości Strom Control Aktualizacja firmware Przełącznik Easy Smart, 8 portów gigabitowych TL-SG108E 8 Gigabitowych portów RJ45 Przepustowość 16Gb/s, Szybkość przekierowań pakietów 11,9Mp/s 8K tablica adresów MAC, 16KB Jumbo Frame Obudowa stalowa typu desktop Przełącznik Easy Smart, 5 portów gigabitowych TL-SG105E 5 Gigabitowych portów RJ45 Przepustowość 10Gb/s, Szybkość przekierowań pakietów 7,4Mp/s 8K tablica adresów MAC, 16KB Jumbo Frame Obudowa stalowa typu desktop przełącznika warstwy 2 IGMP Snooping Funkcja Port Trunking Funkcja Port Mirroring Diagnostyka stanu kabli Zapobieganie pętlom Sieci VLAN 32 sieci VLAN MTU/Port/Tag VLAN Obsługa priorytetowania w oparciu o port/802.1p 4 kolejki priorytetowania Funkcja ograniczenia przepustowości portu Funkcja Storm Control Technologia Green Oszczędność energii do 40% Możliwość recyklingu opakowania 15 16

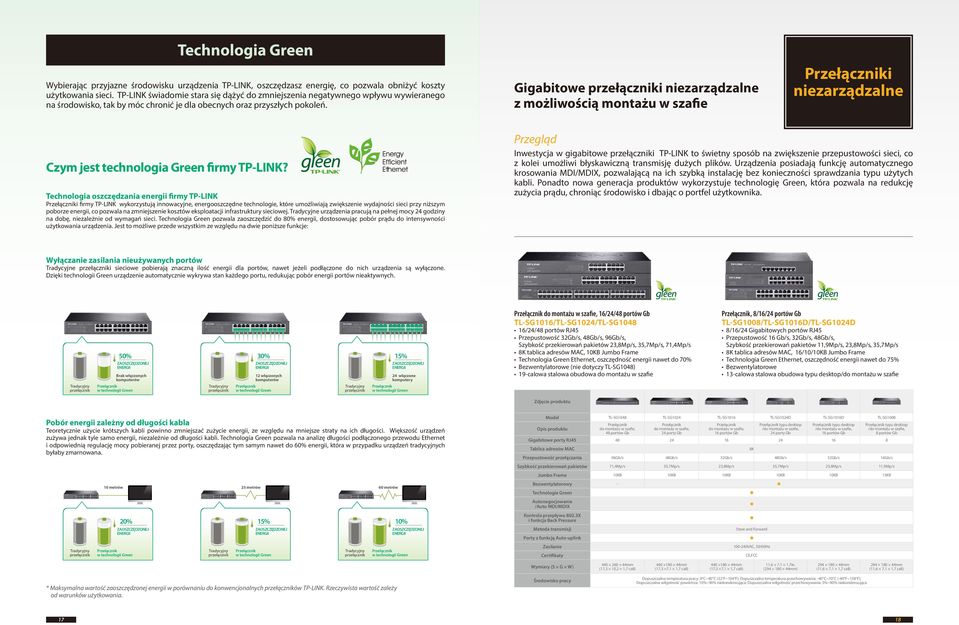

11 Technologia Green Wybierając przyjazne środowisku urządzenia TP-LINK, oszczędzasz energię, co pozwala obniżyć koszty użytkowania sieci. TP-LINK świadomie stara się dążyć do zmniejszenia negatywnego wpływu wywieranego na środowisko, tak by móc chronić je dla obecnych oraz przyszłych pokoleń. Gigabitowe przełączniki niezarządzalne z możliwością montażu w szafie niezarządzalne Czym jest technologia Green firmy TP-LINK? Technologia oszczędzania energii firmy TP-LINK firmy TP-LINK wykorzystują innowacyjne, energooszczędne technologie, które umożliwiają zwiększenie wydajności sieci przy niższym poborze energii, co pozwala na zmniejszenie kosztów eksploatacji infrastruktury sieciowej. Tradycyjne urządzenia pracują na pełnej mocy 24 godziny na dobę, niezależnie od wymagań sieci. Technologia Green pozwala zaoszczędzić do 80% energii, dostosowując pobór prądu do intensywności użytkowania urządzenia. Jest to możliwe przede wszystkim ze względu na dwie poniższe funkcje: Inwestycja w gigabitowe przełączniki TP-LINK to świetny sposób na zwiększenie przepustowości sieci, co z kolei umożliwi błyskawiczną transmisję dużych plików. Urządzenia posiadają funkcję automatycznego krosowania MDI/MDIX, pozwalającą na ich szybką instalację bez konieczności sprawdzania typu użytych kabli. Ponadto nowa generacja produktów wykorzystuje technologię Green, która pozwala na redukcję zużycia prądu, chroniąc środowisko i dbając o portfel użytkownika. Wyłączanie zasilania nieużywanych portów Tradycyjne przełączniki sieciowe pobierają znaczną ilość energii dla portów, nawet jeżeli podłączone do nich urządzenia są wyłączone. Dzięki technologii Green urządzenie automatycznie wykrywa stan każdego portu, redukując pobór energii portów nieaktywnych. 50% ZAOSZCZĘDZONEJ ENERGII Brak włączonych komputerów 30% ZAOSZCZĘDZONEJ ENERGII 12 włączonych komputerów 15% ZAOSZCZĘDZONEJ ENERGII 24 włączone komputery Przełącznik do montażu w szafie, 16/24/48 portów Gb TL-SG1016/TL-SG1024/TL-SG /24/48 portów RJ45 Przepustowość 32Gb/s, 48Gb/s, 96Gb/s, Szybkość przekierowań pakietów 23,8Mp/s, 35,7Mp/s, 71,4Mp/s Technologia Green Ethernet, oszczędność energii nawet do 70% Bezwentylatorowe (nie dotyczy TL-SG1048) Przełącznik, 8/16/24 portów Gb TL-SG1008/TL-SG1016D/TL-SG1024D 8/16/24 Gigabitowych portów RJ45 Przepustowość 16 Gb/s, 32Gb/s, 48Gb/s, Szybkość przekierowań pakietów 11,9Mp/s, 23,8Mp/s, 35,7Mp/s 8K tablica adresów MAC, 16/10/10KB Jumbo Frame Technologia Green Ethernet, oszczędność energii nawet do 75% Bezwentylatorowe 13-calowa stalowa obudowa typu desktop/do montażu w szafie Tradycyjny przełącznik Przełącznik w technologii Green Tradycyjny przełącznik Przełącznik w technologii Green Tradycyjny przełącznik Przełącznik w technologii Green Pobór energii zależny od długości kabla Teoretycznie użycie krótszych kabli powinno zmniejszać zużycie energii, ze względu na mniejsze straty na ich długości. Większość urządzeń zużywa jednak tyle samo energii, niezależnie od długości kabli. Technologia Green pozwala na analizę długości podłączonego przewodu Ethernet i odpowiednią regulację mocy pobieranej przez porty, oszczędzając tym samym nawet do 60% energii, która w przypadku urządzeń tradycyjnych byłaby zmarnowana. Model TL-SG1048 TL-SG1024 TL-SG1016 TL-SG1024D TL-SG1016D TL-SG1008 Przełącznik do montażu w szafie, 48 portów Gb Przełącznik do montażu w szafie, 24 porty Gb Przełącznik do montażu w szafie, 16 portów Gb Przełącznik typu desktop /do montażu w szafie, 24 porty Gb Przełącznik typu desktop /do montażu w szafie, 16 portów Gb Przełącznik typu desktop /do montażu w szafie, 8 portów Gb Gigabitowe porty RJ Tablica adresów MAC 8K Przepustowość przełączania 96Gb/s 48Gb/s 32Gb/s 48Gb/s 32Gb/s 16Gb/s Szybkość przekierowań pakietów 71,4Mp/s 35,7Mp/s 23,8Mp/s 35,7Mp/s 23,8Mp/s 11,9Mp/s Jumbo Frame 10KB 10KB 10KB 10KB 10KB 15KB 10 metrów 25 metrów 60 metrów Bezwentylatorowy - Technologia Green Autonegocjowanie /Auto MDI/MDIX 20% 15% 10% Kontrola przepływu 802.3X i funkcja Back Pressure ZAOSZCZĘDZONEJ ENERGII ZAOSZCZĘDZONEJ ENERGII ZAOSZCZĘDZONEJ ENERGII Metoda transmisji Porty z funkcją Auto-uplink Store and Forward Tradycyjny przełącznik Przełącznik w technologii Green Tradycyjny przełącznik Przełącznik w technologii Green Tradycyjny przełącznik Przełącznik w technologii Green Certifikaty CE,FCC mm (17,3 10,2 1,7 cali) mm (17,3 7,1 1,7 cali) mm (17,3 7,1 1,7 cali) in. ( mm) mm (11,6 7,1 1,7 cali) mm (11,6 7,1 1,7 cali) * Maksymalna wartość zaoszczędzonej energii w porównaniu do konwencjonalnych przełączników TP-LINK. Rzeczywista wartość zależy od warunków użytkowania. Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F); Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca 17 18

12 niezarządzalne Fast Ethernet do montażu w szafie niezarządzalne niezarządzalne Model TL-SF1048 TL-SL1226 TL-SF1024 TL-SF1024D Przełącznik do montażu w szafie, 48 portów 10/100Mb/s Przełącznik do montażu w szafie, 24 porty 10/100Mb/s, 2 porty Gb Przełącznik do montażu w szafie, 24 porty 10/100Mb/s Przełącznik typu desktop/do montażu w szafie, 24 porty 10/100Mb/s Porty RJ45 10/100Mb/s Niezarządzalne przełączniki Fast Ethernet to niezawodne urządzenia, które sprostają potrzebom najbardziej wymagających grup roboczych i zapewnią niezakłóconą łączność pomiędzy działami firm, zwiększając tym samym wydajność pracy. posiadają funkcję automatycznego krosowania MDI/MDIX, pozwalającą na ich szybką instalację bez konieczności sprawdzania typu użytych kabli. Ponadto nowa generacja produktów wykorzystuje technologie Green, która pozwala na redukcję zużycia prądu, chroniąc środowisko i dbając o portfel użytkownika. Gigabitowe porty RJ Tablica adresów MAC 8K Przepustowość przełączania 9,6Gb/s 8,8Gb/s 4,8Gb/s 4,8Gb/s Szybkość przekierowań pakietów 7,14Mp/s 6,55Mp/s 3,57Mp/s 3,57Mp/s Bezwentylatorowy Technologia Green Autonegocjowanie /Auto MDI/MDIX Kontrola przepływu danych i funkcja Back Pressure Porty z funkcją Auto-uplink Certifikaty mm (17,3 10,2 1,7 cali) mm (17,3 7,1 1,7 cali) Store and Forward mm (17,3 7,1 1,7 cali) mm (11,6 7,1 1,7 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F); Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca Przełącznik do montażu w szafie, 16/24/48 portów 10/100Mb/s TL-SF1016/TL-SF1024/TL-SF /24/48 portów 10/100Mb/s RJ45 Przepustowość 3,2Gb/s, 4,8Gb/s, 9,6Gb/s, Szybkość przekierowań pakietów 2,4Mp/s, 3,6Mp/s, 7,1Mp/s 8K tablica adresów MAC Technologia Green Ethernet, oszczędność energii nawet do 75% Bezwentylatorowe Przełącznik typu desktop/do montażu w szafie, 16/24 porty 10/100Mb/s TL-SF1016DS/TL-SF1024D 16/24 porty 10/100Mb/s RJ45 Przepustowość 3,2Gb/s, 4,8Gb/s, Szybkość przekierowań pakietów 2,4Mp/s, 3,6Mp/s 8K tablicy adresów MAC Technologia Green Ethernet, oszczędność energii do 75% Bezwentylatorowe 13-calowa stalowa obudowa typu desktop/do montażu w szafie Przełącznik do montażu w szafie, 24 porty 10/100Mb/s, 2 porty Gb TL-SL porty 10/100Mb/s RJ45, 2 Gigabitowe porty RJ45 Przepustowość 8,8Gb/s, Szybkość przekierowań pakietów 6,6Mp/s 8K tablica adresów MAC Technologia Green Ethernet, oszczędność energii do 60% Model TL-SF1016 TL-SF1016DS Przełącznik do montażu w szafie, 16 portów 10/100Mb/s Porty RJ45 10/100Mb/s 16 Tablica adresów MAC 8K przełączania 3,2Gb/s Szybkość przekierowań pakietów 2,38Mp/s Bezwentylatorowy Technologia Green Autonegocjowanie /Auto MDI/MDIX Kontrola przepływu danych i funkcja Back Pressure Metoda transmisji Store and Forward Porty z funkcją Auto-uplink Certifikaty mm (17,3 7,1 1,7 cali) Przełącznik typu desktop/do montażu w szafie, 16 portów 10/100Mb/s mm (11,6 7,1 1,7 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F); Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca 19 20

13 Gigabitowe przełączniki niezarządzalne typu desktop niezarządzalne Power over Ethernet Seria przełączników PoE firmy TP-LINK niezarządzalne TP-LINK wyposażono w funkcję automatycznego krosowania MDI/MDIX, pozwalającą na ich szybką instalację bez konieczności sprawdzania typu użytych kabli. Dzięki gigabitowym portom, usprawnienie działania sieci jest niezwykle proste. Stalowa obudowa i niewielkie rozmiary urządzeń pozwalają na ich umiejscowienie np. na biurku. Produkty wykorzystują technologię Green, która pozwala na redukcję zużycia prądu, chroniąc środowisko i dbając o portfel użytkownika. PoE firmy TP-LINK to urządzenia zgodne ze standardami 802.3af (PoE) lub 802.3at (PoE+), które za pomocą jednego przewodu umożliwiają zasilanie oraz transmisję danych, co pozwala użytkownikom na rozbudowę sieci mimo braku gniazdka zasilania. Dzięki PoE, instalacja takich urządzeń sieciowych, jak punkty dostępowe, kamery IP, telefony IP i innych z możliwością zasilania za pomocą PoE, w miejscach o utrudnionym dostępie, odległych lub znajdujących się na zewnątrz, jest dużo prostsza. TP-LINK posiada w ofercie zarówno zarządzalne, jak i niezarządzalne przełączniki PoE. Przełącznik typu desktop, 8 portów Gb TL-SG108 8 Gigabitowych portów RJ45 Przepustowość 16Gb/s, Szybkość przekierowań pakietów 11,9Mp/s 8K tablica adresów MAC, 12KB Jumbo Frame Technologia Green Ethernet, oszczędność energii do 72% Obsługa funkcji QoS (IEEE 802.1p) Stalowa obudowa typu desktop, bezwentylatorowa Przełącznik typu desktop, 5 portów Gb TL-SG105 5 Gigabitowych portów RJ45 Przepustowość 10Gb/s, Szybkość przekierowań pakietów 7,4Mp/s 2K tablica adresów MAC, 9KB Jumbo Frame Technologia Green Ethernet, oszczędność energii do 65% Obsługa funkcji QoS (IEEE 802.1p) i IGMP Snooping Stalowa obudowa typu desktop, bezwentylatorowa Patrz tabelki katalogu SMB na stronie 21 TL-SG1008PE/TL-SG2424P/TL-SG3424P TL-SF1008P/TL-SG1008P/TL-SG2210P Model TL-SG108 TL-SG105 Przełącznik typu desktop, 8 portów 10/100/1000Mb/s Przełącznik typu desktop, 5 portów 10/100/1000Mb/s Typowe zastosowanie Porty RJ45 10/100Mb/s 8 5 Tablica adresów MAC 8K 2K Przepustowośc przełączania 16Gb/s 10Gb/s Wsparcie Budżet zasilania Szybkość przekierowań pakietów 11,9Mp/s 7,4Mp/s Jumbo Frame 9KB 9KB Bezwentylatorowy Technologia Green Autonegocjowanie /Auto MDI/MDIX Kontrola przepływu danych i funkcja Back Pressure 802.1p Przełącznik Smart, 24 porty Gb, 4 sloty combo SFP TL-SG2424P IGMP Snooping Metoda transmisji Store and Forward Porty z funkcją Auto-uplink Certifikaty 158 x 101 x 25 mm (6,2 x 4,0 x 1,0 cali) 100 x 98 x 25 mm (3,9 x 3,9 x 1,0 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F); Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna temperatura przechowywania: 5%~90% niekondensująca Telefony IP (Obsługujące PoE) Bezprzewodowe punkty dostępowe (Obsługujące PoE) Kamery IP (Obsługujące PoE) 21 22

14 PoE Power over Ethernet PoE Model TL-SG3424P TL-SG2424P TL-SG2210P zarządzalne L2 PoE JetStream, 24 porty Gb, 4 sloty combo SFP Przełącznik Smart PoE, 24 porty Gb PoE, 4 sloty combo SFP Przełącznik Smart PoE, 8 portów Gb PoE, 2 sloty SFP PoE firmy TP-LINK automatycznie wykrywają i zasilają urządzenia zgodne ze standardem IEEE 802.3at/af. Umożliwia to zasilanie oraz transmisję danych za pomocą jednego przewodu, pozwalając użytkownikom na rozbudowę sieci i zwiększając zasięg do miejsc, gdzie gniazdka zasilania są trudno dostępne. Dzięki PoE, instalacja takich urządzeń sieciowych, jak punkty dostępowe, kamery IP, telefony IP w miejscach o utrudnionym dostępie, odległych lub znajdujących się na zewnątrz, jest dużo prostsza. sprzętowe Gigabitowe porty RJ45 24 porty PoE+ 8 portów PoE+ Gigabitowe porty SFP 4 (combo) 2 Port konsolowy 1 - Standardy Autonegocjowanie / Auto MDI/MDIX Kontrola przepływu danych IEEE 802.3, 802.3u, 802.3ab, 802.3af,802.3at,802.3z, 802.3x, 802.1q, 802.1p, 802.1d, 802.1w, 802.1s, 802.1x IEEE 802.3, 802.3u, 802.3ab, 802.3af,802.3at, 802.3z, 802.3x, 802.1q, 802.1p, 802.1d, 802.1w, 802.1s IEEE 802.3, 802.3u, 802.3ab, 802.3af, 802.3z, 802.3x, 802.1q, 802.1p, 802.1d, 802.1w, 802.1s Moc zasilania PoE 320W 180W 53W 440 x 330 x 44mm (17,3 x 13 x 1,7 cali) 209 x 126 x 26mm (8,2 x 4,9 x 1,0 cali) CE,FCC Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F), Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca, Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca Przepustowość przełączania 48Gb/s 20Gb/s Szybkość przekierowań pakietów 35,7Mp/s 14,9Mp/s Tablica adresów MAC 8K Przełącznik zarządzalny L2 PoE JetStream, 24 porty Gb, 4 sloty combo SFP TL-SG3424P 24 Gigabitowe porty RJ45 (wszystkie porty obsługują standardy IEEE 802.3at/af), 4 Gigabitowe sloty combo SFP, 1 port konsolowy RJ45 Przepustowość 48Gb/s, Szybkość przekierowań pakietów 35,7Mp/s 320W ogólnej mocy PoE Przełącznik Smart PoE, 24 porty Gb, 4 sloty combo SFP TL-SG2424P 24 Gigabitowe porty RJ45 (wszystkie porty obsługują standardy IEEE 802.3at/af), 4 Gigabitowe sloty combo SFP Przepustowość 48Gb/s, Szybkość przekierowań pakietów 35,7Mp/s 180W ogólnej mocy PoE przełącznika warstwy 2 Jumbo Frame 10KB 9KB IGMP Snooping V1/V2/V3 STP/RSTP/MSTP Filtrowanie/ochrona BPDU Funkcja Root Guard /wykrywania pętli zwrotnych Sieci VLAN Funkcja ograniczenia przepustowości QoS 802.1Q/Voice/MAC-based/Protocol-based VLAN, GARP/GVRP 4 kolejki/port/802.1p/ip DSCP based COS,TOS 802.1Q/Voice VLAN Port Trunking LACP Port Mirroring DHCP Snooping Filtrowanie DHCP Klient DHCP i BOOTP Przełącznik Smart PoE, 8 portów Gb, 2 sloty SFP TL-SG2210P 8 Gigabitowych portów RJ45 (wszystkie porty obsługują standardy IEEE 802.3at/af), 2 Gigabitowe sloty SFP Przepustowość 20Gb/s, Szybkość przekierowań pakietów:14,9mp/s 53W ogólnej mocy PoE 8K tablica adresów MAC, 9216B Jumbo Frame Stalowa obudowa typu desktop 8 portowy, gigabitowy przełącznik PoE, możliwość montażu w szafie TL-SG1008PE 8 Gigabitowych portów RJ45 (wszystkie porty obsługują standardy IEEE 802.3at/af) Przepustowość 16Gb/s, Szybkość przekierowań pakietów 11,9Mp/s 124W ogólnej mocy PoE 8K tablica adresów MAC, 16KB Jumbo Frame 13-calowa stalowa obudowa typu desktop/do montażu w szafie Bezpieczeństwo transmisji Lista kontroli dostępu Wiązanie IP + MAC + Port + VID - Storm Control Zabezpieczenia portów SSH i SSL Ochrona przed atakami DoS - Dynamiczna ochrona przed atakami ARP - Uwierzytelnianie w oparciu o standard IEEE 802.1X - Sieć VLAN dla gości - SNMP V1/V2C/V3 RMON Grupy 1, 2, 3, 9 Interfejs linii poleceń CLI SSH/Telnet 8 portowy, gigabitowy przełącznik TL-SF1008P z 4 portami PoE TL-SG1008P 8 Gigabitowych portów RJ45 (Porty 1~4 obsługują standard IEEE 802.3af) Przepustowość 16Gb/s, Szybkość przekierowań pakietów 11,9Mp/s 53W ogólnej mocy PoE 8K tablica adresów MAC, 16KB Jumbo Frame Stalowa obudowa typu desktop 8 portowy przełącznik TL-SF1008P z 4 portami PoE TL-SF1008P 8 portów 10/100Mb/s RJ45 (Porty 1~4 obsługują standard IEEE 802.3af) Przepustowość 1,6Gb/s, Szybkość przekierowań pakietów 1,2Mp/s 57W ogólnej mocy PoE 1K tablica adresów MAC Stalowa obudowa typu desktop Synchronizacja czasu Aktualizacja firmware Diagnostyka VCT/Test wykrywania pętli zwrotnych/monitorowanie CPU/Ping/Tracert Interfejs webowy /Publiczne biblioteki MIBS Logi systemu - SNTP 23 24

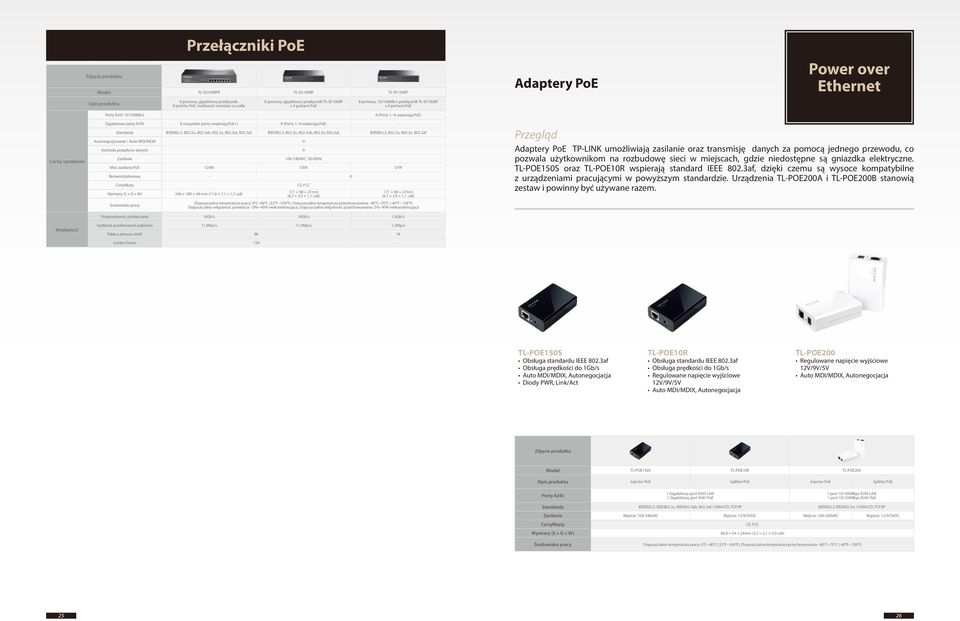

15 PoE Model TL-SG1008PE TL-SG1008P TL-SF1008P Adaptery PoE Power over Ethernet 8 portowy, gigabitowy przełącznik, 8 portów PoE, możliwość montażu w szafie 8 portowy, gigabitowy przełącznik TL-SF1008P z 4 portami PoE 8 portowy, 10/100Mb/s przełącznik TL-SF1008P z 4 portami PoE sprzętowe Porty RJ45 10/100Mb/s - 8 (Porty 1~4 wspierają PoE) Gigabitowe porty RJ45 8 (wszystkie porty wspierają PoE+) 8 (Porty 1~4 wspierają PoE) - Standardy IEEE802.3, 802.3u, 802.3ab, 802.3x, 802.3at, 802.3af, IEEE802.3, 802.3u, 802.3ab, 802.3x, 802.3af, IEEE802.3, 802.3u, 802.3x, 802.3af Autonegocjowanie / Auto MDI/MDIX Kontrola przepływu danych Moc zasilania PoE 124W 53W 57W Bezwentylatorowy mm (11,6 7,1 1,7 cali) mm (6,7 3,9 1,1 cali) mm (6,7 3,9 1,1 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F), Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca, Dopuszczalna wilgotność przechowywania: 5%~90% niekondensująca Przepustowośc przełączania 16Gb/s 16Gb/s 1,6Gb/s Szybkość przekierowań pakietów 11,9Mp/s 11,9Mp/s 1,2Mp/s Tablica adresów MAC 8K 1K Jumbo Frame 15K - Adaptery PoE TP-LINK umożliwiają zasilanie oraz transmisję danych za pomocą jednego przewodu, co pozwala użytkownikom na rozbudowę sieci w miejscach, gdzie niedostępne są gniazdka elektryczne. TL-POE150S oraz TL-POE10R wspierają standard IEEE 802.3af, dzięki czemu są wysoce kompatybilne z urządzeniami pracującymi w powyższym standardzie. Urządzenia TL-POE200A i TL-POE200B stanowią zestaw i powinny być używane razem. TL-POE150S Obsługa standardu IEEE 802.3af Obsługa prędkości do 1Gb/s Auto MDI/MDIX, Autonegocjacja Diody PWR, Link/Act TL-POE10R Obsługa standardu IEEE 802.3af Obsługa prędkości do 1Gb/s Regulowane napięcie wyjściowe 12V/9V/5V Auto MDI/MDIX, Autonegocjacja TL-POE200 Regulowane napięcie wyjściowe 12V/9V/5V Auto MDI/MDIX, Autonegocjacja Model TL-POE150S TL-POE10R TL-POE200 Injector PoE Splitter PoE Injector PoE Splitter PoE Porty RJ45 1 Gigabitowy port RJ45 LAN 1 Gigabitowy port RJ45 PoE 1 port 10/100Mbps RJ45 LAN 1 port 10/100Mbps RJ45 PoE Standardy IEEE802.3, IEEE802.3u, IEEE802.3ab, 802.3af; CSMA/CD, TCP/IP IEEE802.3, IEEE802.3u; CSMA/CD, TCP/IP Wejście: VAC Wyjście: 12/9/5VDC Wejście: VAC Wyjście: 12/9/5VDC 80, mm (3,2 2,1 0,9 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F), Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) 25 26

16 Akcesoria Akcesoria Karta rozszerzeń Media konwertery Model Standardy Prędkość transmisji Diody Wymiary Maksymalny pobór mocy Kable SFP+ TX432 2 portowy, 10 gigabitowy moduł SFP+ IEEE 802.3ae, IEEE 802.3aq, SFF Gb/s M1,M2 131 x 92 x 31mm (5,2 x 3,6 x 1,2 cali) 6.57W ze światłowodem Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna temperatura przechowywania: 5%~90% niekondensująca Model MC200CM MC210CS MC220L MC100CM MC110CS MC111CS MC112CS Porty Gigabitowy media konwerter, Ethernet Gigabitowy media konwerter, Ethernet Gigabitowy media konwerter, Ethernet Media konwerter Fast Ethernet Media konwerter Fast Ethernet 1 Gigabitowy port SC 1 Gigabitowy slot SFP 1 port 10/100Mb/s SC Media konwerter WDM Fast Ethernet 1 Gigabitowy port RJ45 (Auto MDI/MDIX) 1 port 10/100Mb/s RJ45 (Auto MDI/MDIX) Standardy IEEE 802.3ab, IEEE802.3z, IEEE802.3x IEEE 802.3, IEEE 802.3u, IEEE 802.3x Typ światłowodu wielomodowy jednomodowy Długość fali 850nm 1310nm Maksymalna odległość transmisji zależy od użytego modułu SFP Zależy od użytego modułu SFP Media konwerter WDM Fast Ethernet wielomodowy wielomodowy jednomodowy jednomodowy 1310nm 1310nm TX: 1550nm RX: 1310nm TX: 1310nm RX: 1550nm 0,55km 15km 0,55km/10km 2km 20km 20km 20km FCC, CE 94,5 73,0 27,0 mm (3,7 2,9 1,1 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna temperatura przechowywania: 5%~89% niekondensująca Model TXC432-CU1M TXC432-CU2M 1-metrowy przewód SPF+ Direct Attach 1-metrowy przewód SPF+ Direct Attach Długość kabla 1m 3m Prędkość transmisji 10Gb/s 10Gb/s Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna temperatura przechowywania: 5%~90% niekondensująca Model Porty Waga TL-MC1400 Obudowa do media konwerterów, 14 slotów 14 slotów umożliwia zamontowanie 14 media konwerterów FCC, CE 482x358x86mm (19,0x14,1x3,4 cali) Możliwy montaż w szafach 19, 2U 8Kg Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna temperatura przechowywania: 5%~89% niekondensująca Moduły SFP oraz SFP+ Model RPS150 PSM150-AC RPS2 Zasilacz redundantny 150W Moduł zasilania 150W AC Dwuslotowa półka do montażu RPS w szafie Prąd na wejściu V~ 50/60Hz 2.5A V~ 50/60Hz 2.5A - Prąd na wyjściu 12V/12,5A 12V/12,5A - Maksymalny pobór mocy 150W 150W - Diody Power, FAN Power, PS OK, Fault - Wymiary 200 x 204 x 44mm (7,9 x 8,0 x 1,7 cali) 120 x 213 x 41,8mm (4,7 x 8,4 x 1,6 cali) 482 x 190 x 56mm (19,0 x 7,5 x 2,2 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna temperatura przechowywania: 5%~90% niekondensująca Model TL-SM311LM TL-SM311LS TL-SM321A TL-SM321B TXM431-SR TXM431-LR Wielomodowy moduł SFP Jednomodowy moduł SFP Rodzaj światłowodu Maksymalna długość kabla 50/125μm lub 62,5/125μm wielomodowy Dwukierunkowy moduł SFP, WDM, 1000Base-BX Dwukierunkowy moduł SFP, WDM, 1000Base-BX 9/125 μm jednomodowy 9/125 μm jednomodowy 9/125 μm jednomodowy Moduł SFP+ LC 10GBase-SR 50/125μm lub 62,5/125μm wielomodowy Moduł SFP+ LC 10GBase-LR 9/125 μm jednomodowy 550m 10km 10km 10km 300m lub 33m 10km Standardy IEEE 802.3z IEEE 802.3ae, CSMA/CD, TCP/IP Prędkość transmisji 1,25Gb/s 10Gb/s Rodzaj portów LC LC/UPC Długość fali 850nm 1310nm TX: 1550nm RX: 1310nm TX: 1310nm RX: 1550nm 850nm 1310nm 3,3V Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna temperatura przechowywania: 5%~90% niekondensująca 27 28

17 Bezprzewodowe punkty dostępowe Bezprzewodowe punkty dostępowe Bezprzewodowe punkty dostępowe Model EAP220 EAP120 EAP110 Dwupasmowy, gigabitowy punkt dostępowy, N600 Gigabitowy, bezprzewodowy punkt dostępowy, 300Mb/s Bezprzewodowy punkt dostępowy, 300Mb/s Seria punktów dostępowych EAP TP-LINK do zastosowań biznesowych to bezpieczne, łatwe w instalacji i zarządzaniu rozwiązanie dla sieci bezprzewodowych. Montaż na ścianie lub suficie jest niezwykle prosty. Konfiguracja sieci WLAN oraz zarządzanie urządzeniami zostało uproszczone, dzięki możliwości pracy w klastrze oraz oprogramowaniu umożliwiającemu centralne zarządzanie. Seria urządzeń EAP jest idealnym rozwiązaniem dla wymagających środowisk, takich jak kampusy, hotele, centra handlowe i biura. główne Centralne zarządzanie Częstotliwość sieci bezprzewodowej 2,4GHz oraz 5GHz 2,4GHz Standardy IEEE a/b/g/n IEEE b/g/n IEEE b/g/n Maksymalna prędkość transmisji Do Mb/s Do 300Mb/s Anteny wewnętrzne 4* 4dBi 2* 4dBi Maksymalna moc transmisji RF 2,4GHz: zmienna, do 23dBm w zależności od wybranego kraju 5GHz: regulowana, do 20dBm - Porty Ethernet 1 Gigabitowy port Ethernet 1 port 10/100Mb/s Ethernet Power over Ethernet (PoE) IEEE 802.3af Pasywne PoE, 24V Możliwość pracy w klastrze - Maksymalna ilość urządzeń w klastrze 24 - Oprogramowanie EAP Controller Uwierzytelnianie za pomocą strony powitalnej Filtrowanie adresów MAC Bezprzewodowy, gigabitowy, dwupasmowy punkt dostępowy, N600 EAP220 Równoczesna transmisja z prędkością do 300Mb/s w pasmach 2,4GHz i 5GHz, łączna przepustowość 600Mb/s 1 Gigabitowy port Ethernet, 1 port konsolowy RJ45. Opcja zasilania poprzez PoE (IEEE 802.3af) Możliwość montażu na ścianie lub suficie Sieć bezprzewodowa IEEE a 1 /b/g/n Obsługa Multi-SSID Automatyczny wybór kanału Kontrola mocy transmisji QoS (WMM) Równoważenie pasma Harmonogram Zabezpieczenia Właściwości transmisji Izolacja klientów sieci bezprzewodowej Mapowanie SSID do VLAN Wykrywanie nieautoryzowanych AP Obsługa 802.1X Szyfrowanie WEP, WPA/WPA2-PSK, WPA/WPA2-Enterprise Ilość SSID 16 (8 na każdym paśmie) 8 8 Możliwość wyłączenia nadajnika sieci bezprzewodowej Automatyczny wybór kanału Kontrola mocy transmisji QoS(WMM) Równoważenie pasma Bezprzewodowy, gigabitowy punkt dostępowy, N300 EAP120 Standard N, prędkość do 300Mb/s 1 Gigabitowy port Ethernet, 1 port konsolowy RJ45. Opcja zasilania poprzez PoE (IEEE 802.3af). Możliwość montażu na ścianie lub suficie Zabezpieczenia sieci bezprzewodowej Uwierzytelnianie przy pomocy strony powitalnej Filtrowanie adresów MAC Izolacja klientów sieci bezprzewodowej Mapowanie SSID do VLAN Wykrywanie nieautoryzowanych AP Obsługa 802.1x Szyfrowanie WEP, WPA/WPA2-PSK, WPA/WPA2-Enterprise Harmonogram Statystyki transmisji bezprzewodowej Wyłącznik diod tylko dla wybranych adresów MAC przez przeglądarkę Telnet Interfejs linii poleceń CLI SNMP Bazowane na SSID/AP/Klientach v1,v2c Bezprzewodowy, gigabitowy punkt dostępowy, N300 EAP110 Standard N, prędkość do 300Mb/s 1 Gigabitowy port Ethernet, 1 port konsolowy RJ45. poprzez pasywne PoE Możliwość montażu na ścianie lub suficie Centralne zarządzanie siecią Darmowe oprogramowanie zarządzania 2 Tryb Cluster Automatyczne wykrywanie urządzeń Scentralizowana konfiguracja Scentralizowany monitoring Jednoczesna aktualizacja oprogramowania 1 Tylko dla modelu EAP220 2 Zostanie udostępnione w przyszłości sprzętowe Logi systemowe Powiadomienia Logi lokalne/zdalne PoE lub zewnętrzny zasilacz 12VDC / 1,5A PoE lub zewnętrzny zasilacz 12VDC / 1A Pasywny zasilacz PoE 24V Maksymalny pobór mocy 9,6W 4,4W 5,3W Port konsolowy RJ45*1 - Zabezpieczenia fizyczne Gniazdo Kensington Lock Przyciski Przycisk reset, Wyłącznik - Watch Dog Montaż, RoHS Montaż na ścianie/suficie (dołączony zestaw montażowy) 180 x 180 x 47,5 mm (7,1 x 7,1 x 1,9 cali) Wymagania systemowe Microsoft Windows XP, Vista, Windows 7, Windows 8 Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna temperatura przechowywania: 5%~90% niekondensująca 29 30

18 Zewnętrzne bezprzewodowe punkty dostepowe Zewnętrzne bezprzewodowe punkty dostępowe Zewnętrzne punkty dostępowe Zewnętrzne bezprzewodowe punkty dostępowe Zewnętrzne punkty dostępowe TP-LINK są przeznaczone dla rozwiązań typu WISP oraz bezprzewodowej komunikacji na duże odległości. Łączą one w sobie funkcje punktu dostępowego, klienta WISP oraz anteny o wysokim zysku w wodoodpornej obudowie. Silna antena, duża moc nadajnika oraz wysoka czułość odbiornika pozwalają na nawiązanie stabilnego połączenia nawet na dużych odległościach. to linia produktów TP-LINK nowej generacji przeznaczona dla zaawansowanych, zewnętrznych sieci bezprzewodowych. Składa się ona z wielu różnych produktów CPE oraz stacji bazowych, wysokiej klasy anten oraz aplikacji centralnego zarządzania. Urządzenia te są idealnym rozwiązaniem dla połączeń punkt-punkt i punkt-wielopunkt. Dzięki wysokiej wydajności i przyjaznemu użytkownikom interfejsowi, produkty z serii Pharos to idealny wybór zarówno do zastosowań biznesowych, jak i domowych. Zewnętrzny, bezprzewodowy punkt dostępowy 5GHz 150Mb/s TL-WA7510N Standard N, prędkość do 150Mb/s Podwójnie spolaryzowana, kierunkowa antena 15dBi, zapewniająca wzmocnienie sygnału Zmienna moc transmisji do 27dBm/500mW w zależności od wybranego kraju Złącze RP-SMA, umożliwiające zamontowanie dodatkowej, zewnętrznej anteny Pasywne zasilanie Power over Ethernet Bezprzewodowe punkty dostpowe, s tandard N, 150Mb/s Bezprzewodowe punkty dostępowe, standard G, 54Mb/s Model TL-WA7510N TL-WA7210N TL-WA5210G Opis Zewnętrzny, bezprzewodowy punkt dostępowy 5GHz, 150Mb/s Zewnętrzny bezprzewodowy punkt dostępowy 2,4GHz, 150Mb/s Zewnętrzny bezprzewodowy punkt dostępowy 2,4GHz Zewnętrzne urządzenie CPE 2,4/5GHz, 13/9dBi, 300Mb/s CPE510/CPE210 Wybór pasma 5/10/20/40MHz Zmienna moc transmisji do 30dBm/1000mW w zależności od wybranego kraju Wbudowana, podwójnie spolaryzowana antena kierunkowa MIMO 13/9dBi 2x2 Dwa porty Ethernet 10/100Mb/s Zewnętrzne urządzenie CPE 2,4/5GHz, 16/12dBi, 300Mb/s CPE520/CPE220 Wybór pasma 5/10/20/40MHz Zmienna moc transmisji do 30dBm/1000mW w zależności od wybranego kraju Wbudowana, podwójnie spolaryzowana antena kierunkowa MIMO 16/12dBi 2x2 Dwa porty Ethernet 10/100Mb/s Pamięć 32MB DDR1, 4MB Flash 32MB DDR1, 4MB Flash 16MB DDR1, 4MB Flash Standardy a/n b/g/n b/g Antena 15dBi 12dBi 12dBi Szerokość wiązki anteny Pozioma: 60 Pionowa: 14 Pozioma: 60 Pionowa: 30 Pozioma: 60 Pionowa: 30 Moc transmisji Porty Ethernet Gniazdo anteny zewnętrznej Terminal uziemiający Pasywne zasilanie Wodoodporna obudowa zmienna, do 27dBm w zależności od wybranego kraju Zewnętrzny, bezprzewodowy punkt dostępowy 2,4GHz 150Mb/s TL-WA7210N Standard N, prędkość do 150Mb/s Podwójnie spolaryzowana antena 12dBi, zapewniająca wzmocnienie sygnału Zmienna moc transmisji do 27dBm/500mW w zależności od wybranego kraju Złącze RP-SMA umożliwiające zamontowanie dodatkowej, zewnętrznej anteny Pasywne zasilanie Power over Ethernet Ochrona przed wyładowaniami elektrostatycznymi Ochrona przed wyładowaniami atmosferycznymi 1 port 10/100Mb/s Ethernet 1 Konektor RP-SMA Zasilacz 12V + Pasywny Injector PoE 15KV 4KV Zewnętrzna stacja bazowa 2,4/5GHz, 300Mb/s BS510/ BS210 Wybór pasma 5/10/20/40MHz Zmienna moc transmisji do 30dBm/1000mW w zależności od wybranego kraju 2 złącza RP-SMA do podłączenia zewnętrznych anten MIMO 1 Gigabitowy port Ethernet z pasywnym PoE oraz 1 port Ethernet 10/100Mb/s Zewnętrzny punkt dostępowy 2,4GHz, 300Mb/s OAP210 Wybór pasma 5/10/20/40MHz Zmienna moc transmisji do 30dBm/1000mW w zależności od wybranego kraju 2 zewnętrzne, wodoodporne anteny 5 dbi 1 Gigabitowy port Ethernet z pasywnym PoE oraz 1 port Ethernet 10/100Mb/s Tryby pracy AP/Client/Bridge/Repeater/AP Router/AP Client Router (WISP Client) Zabezpieczenia WEP, WPA/WPA2, WPA-PSK/WPA2-PSK WEP, WPA/WPA2, WPA-PSK/WPA2-PSK WEP, WPA/WPA2, WPA-PSK/WPA2-PSK Zewnętrzny bezprzewodowy punkt dostępowy, 2,4GHz TL-WA5210G Standard G, prędkość do 54Mb/s Podwójnie spolaryzowana antena 12dBi, zapewniająca wzmocnienie sygnału Zmienna moc transmisji do 27dBm/500mW w zależności od wybranego kraju Złącze RP-SMA umożliwiające zamontowanie dodatkowej, zewnętrznej anteny Pasywne zasilanie Power over Ethernet CE,FCC, RoHS Wymiary (S x G x W) 250 x 85 x 60.5mm 265 x 120 x 83mm 265 x 120 x 83mm Zawartość opakowania Dopuszczalna temperatura pracy: -30 C~70 C (-22 F~158 F) Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90%, niekondensująca Dopuszczalna wilgotność przechowywania: 5%~95%, niekondensująca Bezprzewodowy punkt dostępowy Zasilacz 12V/1A DC Pasywny injector PoE Zestaw montażowy Płyta CD, Instrukcja szybkiej instalacji, Kabel Ethernet Technologia TDMA TP-LINK - Pharos MAXtream Eliminacja problemu ukrytej stacji oraz zwiększenie wydajności transmisji Mniejsze opóźnienia, wyższa przepustowość i pojemność sieci oraz poprawa stabilności sieci PharOS Webowy interfejs zarządzania Zopytmalizowany pod kątem zastosowań zewnętrznych Interfejs przyjazny użytkownikowi Szerokie możliwości konfiguracyjne w zastosowaniach profesjonalnych Szeroka gama narzędzi systemowych Pharos Control Aplikacja centralnego zarządzania siecią Wykrywanie i monitoring urządzeń oprogramowaniem i przeprowadzanie jego aktualizacji Harmonogram zadań i zarządzania Powiadomienia o zdarzeniach przez

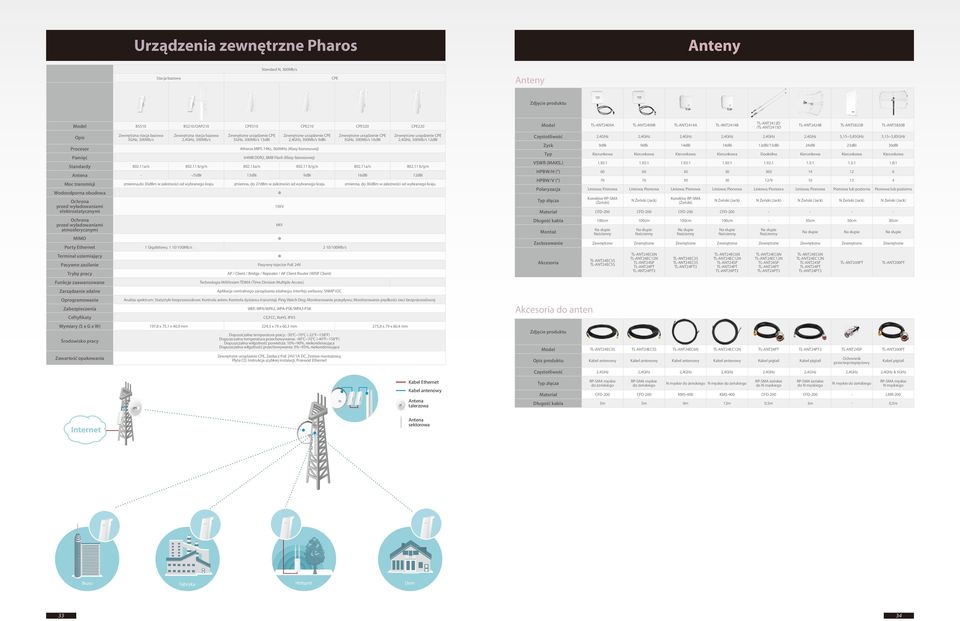

19 Urządzenia zewnętrzne Pharos Anteny Stacja bazowa Standard N, 300Mb/s CPE Anteny Model BS510 BS210/OAP210 CPE510 CPE210 CPE520 CPE220 Opis Procesor Pamięć Zewnętrzna stacja bazowa 5GHz, 300Mb/s Zewnętrzna stacja bazowa 2,4GHz, 300Mb/s Zewnętrzne urządzenie CPE 5GHz, 300Mb/s 13dBi Zewnętrzne urządzenie CPE 2,4GHz, 300Mb/s 9dBi Atheros MIPS 74Kc, 560MHz (Klasy biznesowej) 64MB DDR2, 8MB Flash (Klasy biznesowej) Zewnętrzne urządzenie CPE 5GHz, 300Mb/s 16dBi Zewnętrzne urządzenie CPE 2,4GHz, 300Mb/s 12dBi Standardy a/n b/g/n a/n b/g/n a/n b/g/n Antena - -/5dBi 13dBi 9dBi 16dBi 12dBi Moc transmisji zmienna,do 30dBm w zależności od wybranego kraju zmienna, do 27dBm w zależności od wybranego kraju zmienna, do 30dBm w zależności od wybranego kraju Wodoodporna obudowa Ochrona przed wyładowaniami elektrostatycznymi Ochrona przed wyładowaniami atmosferycznymi MIMO Porty Ethernet 1 Gigabitowy, 1 10/100Mb/s 2 10/100Mb/s Terminal uziemiający Pasywne zasilanie Tryby pracy Funkcje zaawansowane zdalne Oprogramowanie Zabezpieczenia Ceftyfikaty 15KV 6KV Pasywny injector PoE 24V AP / Client / Bridge / Repeater / AP Client Router (WISP Client) Technologia MAXtream TDMA (Time Division Multiple Access) Aplikacja centralnego zarządzania zdalnego; Interfejs webowy; SNMP V2C Analiza spektrum; Statystyki bezprzewodowe; Kontrola anten; Kontrola dystansu transmisji; Ping Watch Dog; Monitorowanie przepływu; Monitorowanie prędkości sieci bezprzewodowej WEP, WPA/WPA2, WPA-PSK/WPA3-PSK CE,FCC, RoHS, IPX5 Wymiary (S x G x W) 197,8 x 75,1 x 40,9 mm 224,3 x 79 x 60,3 mm 275,8 x 79 x 60,4 mm Zawartość opakowania Dopuszczalna temperatura pracy: -30 C~70 C (-22 F~158 F) Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90%, niekondensująca Dopuszczalna wilgotność przechowywania: 5%~95%, niekondensująca Zewnętrzne urządzenie CPE, Zasilacz PoE 24V/1A DC, Zestaw montażowy, Płyta CD, Instrukcja szybkiej instalacji, Przewód Ethernet Model TL-ANT2409A TL-ANT2409B TL-ANT2414A TL-ANT2414B Akcesoria do anten TL-ANT2412D /TL-ANT2415D TL-ANT2424B TL-ANT5823B TL-ANT5830B Częstotliwość 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 5,15~5,85GHz 5,15~5,85GHz Zysk 9dBi 9dBi 14dBi 14dBi 12dBi/15dBi 24dBi 23dBi 30dBi Typ Kierunkowa Kierunkowa Kierunkowa Kierunkowa Dookólna Kierunkowa Kierunkowa Kierunkowa VSWR (MAKS.) 1.92:1 1.92:1 1.92:1 1.92:1 1.92:1 1.5:1 1.5:1 1.8:1 HPBW/H ( ) HPBW/V ( ) / Polaryzacja Liniowa; Pionowa Liniowa; Pionowa Liniowa; Pionowa Liniowa; Pionowa Liniowa; Pionowa Liniowa; Pionowa Pionowa lub pozioma Pionowa lub pozioma Typ złącza Konektor RP-SMA (Żeński) N Żeński (Jack) Konektor RP-SMA (Żeński) N Żeński (Jack) N Żeński (Jack) N Żeński (Jack) N Żeński (Jack) N Żeński (Jack) Materiał CFD-200 CFD-200 CFD-200 CFD Długość kabla 100cm 100cm 100cm 100cm - 30cm 30cm 30cm Montaż Na słupie Naścienny Na słupie Naścienny Na słupie Naścienny Na słupie Naścienny Na słupie Naścienny Na słupie Na słupie Na słupie Zastosowanie Zewnętrzne Zewnętrzne Zewnętrzne Zewnętrzne Zewnętrzne Zewnętrzne Zewnętrzne Zewnętrzne Akcesoria TL-ANT24EC3S TL-ANT24EC5S TL-ANT24EC6N TL-ANT24EC12N TL-ANT24SP TL-ANT24PT TL-ANT24PT3 TL-ANT24EC3S TL-ANT24EC5S TL-ANT24PT3 TL-ANT24EC6N TL-ANT24EC12N TL-ANT24SP TL-ANT24PT TL-ANT24PT3 TL-ANT24EC6N TL-ANT24EC12N TL-ANT24SP TL-ANT24PT TL-ANT24PT3 TL-ANT24EC6N TL-ANT24EC12N TL-ANT24SP TL-ANT24PT TL-ANT24PT3 TL-ANT200PT TL-ANT200PT Model TL-ANT24EC3S TL-ANT24EC5S TL-ANT24EC6N TL-ANT24EC12N TL-ANT24PT TL-ANT24PT3 TL-ANT24SP TL-ANT200PT Kabel antenowy Kabel antenowy Kabel antenowy Kabel antenowy Kabel pigtail Kabel pigtail Ochronnik przeciwprzepięciowy Kabel pigtail Częstotliwość 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz & 5GHz Kabel Ethernet Kabel antenowy Antena talerzowa Typ złącza RP-SMA męskie do żeńskiego RP-SMA męskie do żeńskiego N męskie do żeńskiego N męskie do żeńskiego RP-SMA żeńskie do N męskiego RP-SMA żeńskie do N męskiego N męskie do żeńskiego RP-SMA męskie N męskiego Materiał CFD-200 CFD-200 KMS-400 KMS-400 CFD-200 CFD LMR-200 Długość kabla 3m 5m 6m 12m 0,5m 3m - 0,5m Internet Antena sektorowa Biuro Fabryka Hotspot Dom 33 34

20 Gigabitowe routery VPN SafeStream Routery VPN Routery VPN Model TL-ER6120 TL-ER6020 TL-ER604W Gigabitowy router VPN, Dual-WAN Gigabitowy router VPN, Dual-WAN Gigabitowy, bezprzewodowy router VPN Anteny - 2 odłączalne anteny 5dBi Bezpieczeństwo sieci, a zatem jej ochrona przed atakami jest obecnie kluczem do sukcesu dla każdej działalności biznesowej. Routery VPN SafeStream TP-LINK pozwalają na utworzenie bezpiecznej sieci VPN, chroniąc ją przed atakami i nieuprawnionym dostępem. TL-ER6120 i TL-ER6020 to idealne rozwiązanie dla małych i średnich firm, hoteli lub społeczności z dużą ilością użytkowników, wymagających wydajnej i bezpiecznej sieci VPN. TL-ER604W pozwala dodatkowo na utworzenie szybkiej sieci bezprzewodowej w standardzie N o prędkości do 300Mb/s. sprzętowe Porty Akcelerator szyfrowania VPN Wymiary (S x G x W) 440 x 220 x 44mm (17,3 x 8,7 x 1,7 cali) 2 Gigabitowe porty WAN 2 Gigabitowe porty LAN 1 Gigabitowy port LAN/DMZ 1 port konsolowy mm (11,6 7,1 1,7 cali) 1 Gigabitowy port WAN 3 Gigabitowe portów LAN 1 Gigabitowy port WAN/LAN 209 x 126 x 26mm (8,2 x 4,9 x 1,0 cali) Dopuszczalna temperatura pracy: 0 C~40 C (32 F~104 F); Dopuszczalna temperatura przechowywania: -40 C~70 C (-40 F~158 F) Dopuszczalna wilgotność powietrza: 10%~90% niekondensująca; Dopuszczalna temperatura przechowywania: 5%~90% niekondensująca Ilość równoczesnych sesji 60,000 30, Przepustowość NAT 350Mb/s 180Mb/s 160Mb/s Przepustowość VPN IPsec (3DES) 130Mb/s 80Mb/s 38Mb/s Sieć Typ połączenia WAN Kontrola przepustowości Port Mirror Przekierowanie portów Dynamiczne/Statyczne IP, PPPoE, PPTP, L2TP, Dual Access, BigPond Serwery wirtualne, Port Triggering, DMZ UPnP VLAN na portach SNMP V1/V2C* V1/V2C Standardy IEEE b/g/n Gigabitowy router VPN SafeStream, Dual-WAN TL-ER Gigabitowe porty WAN, 2 Gigabitowe porty LAN, 1 Gigabitowy port LAN/DMZ, 1 port konsolowy Jednoczesna obsługa do 100 tuneli VPN IPsec, 32 tuneli VPN PPTP oraz 32 tuneli VPN L2TP Obsługa blokowania IM/P2P Zaawansowana ochrona przeciwprzepięciowa 4kV zabezpiecza urządzenie przed uszkodzeniem VPN Protokoły VPN: IPsec, PPTP, L2TP, L2TP przez IPSec Szyfrowanie DES, 3DES, AES128, AES192, AES256 Uwierzytelnianie MD5, SHA1 Zabezpieczenia Blokowanie aplikacji IM/P2P Filtrowanie adresów URL/słów kluczowych Filtrowanie zawartości stron internetowych (Java, ActiveX, ciasteczka) Wiązanie IP-MAC Ochrona przed atakami DoS/DDoS Sieć bezprzewodowa VPN IPSec VPN PPTP Szyfrowanie WEP,WPA/WPA2,WPA-PSK/WPA2-PSK Multi-SSID - Sieć dla gości WDS Tunel VPN IPsec Uwierzytelnianie MD5/SHA1 Szyfrowanie DES, 3DES, AES128, AES192, AES256 IPsec NAT Traversal (NAT-T) Dead Peer Detection (DPD) Perfect Forward Secrecy (PFS) DH1/DH2/DH5 Tunele VPN PPTP Serwer VPN PPTP Klient VPN PPTP PPTP z szyfrowaniem MPPE Tunele VPN L2TP Gigabitowy router VPN SafeStream, Dual-WAN TL-ER Gigabitowe porty WAN, 2 Gigabitowe porty LAN, 1 Gigabitowy port LAN/DMZ, 1 port konsolowy Jednoczesna obsługa do 50 tuneli VPN IPsec, 16 tuneli VPN PPTP oraz 16 tuneli VPN L2TP Obsługa blokowania IM/P2P Zaawansowana ochrona przeciwprzepięciowa 4kV zabezpiecza urządzenie przed uszkodzeniem Sieć Routing statyczny RIP V1/V2 Inteligentne równoważenie obciążenia pasma Serwer PPPoE, E-biuletyn VLAN na portach, Port Mirroring SNMP V1/V2C VPN L2TP Bezpieczeństwo Serwer VPN L2TP Klient VPN L2TP L2TP przez IPSec Lista kontroli dostępu Filtrowanie adresów URL/słów kluczowych Filtrowanie domen Ochrona przed atakami DOS Skanowanie ARP Filtrowanie adresów MAC pasmem Kontrola przepustowości w oparciu o IP Możliwość ustalenia ograniczonego i gwarantowanego pasma Kontrola przepustowości w oparciu o port Limit sesji w oparciu o IP Równoważenie pasma NAT Firewall SPI Przełączanie połączeń WAN Wykrywanie stanu łącza Inteligentne równoważenie pasma Reguły routingu Wiązanie protokołów NAT jeden do jednego NAT Multinet Bezprzewodowy router VPN SafeStream, standard N, 300Mb/s, gigabitowe porty Ethernet TL-ER604W 1 Gigabitowy port WAN, 3 Gigabitowe porty LAN, 1 Gigabitowy port WAN/LAN IEEE b/g/n, 2 odłączalne anteny 5 dbi, prędkość bezprzewodowa do 300Mb/s Jednoczesna obsługa do 30 tuneli VPN IPsec, 16 tuneli VPN PPTP oraz 16 tuneli VPN L2TP Obsługa blokowania IM/P2P Zaawansowana ochrona przeciwprzepięciowa 4kV zabezpiecza urządzenie przed uszkodzeniem Sieć bezprzewodowa* IEEE b/g/n 2 odłączalne anteny 5dBi Szyfrowanie WEP, WPA/WPA2, WPA-PSK/WPA2-PSK WDS, Multi-SSID, Sieć dla gości * Dotyczy tylko TL-ER604W. Routing QoS Blokowanie IM/P2P Aplikacje Routing statyczny Routing dynamiczny Możliwość ustalenia ograniczonego i gwarantowanego pasma Kontrola przepustowości w oparciu o IP/port Limit sesji w oparciu o IP Blokowanie IM/P2P Blokowanie proxy/protokołów Serwer PPPoE E-Biuletyn RIP V1/V2 * - w chwili druku tego katalogu opcja niedostępna, pojawi się w kolejnej wersji firmware 35 36
