1 OBO Newsletter Osprzęt w module 45x45 mm TBS Systemy ochrony przeciwprzepięciowej i odgromowej Dławiki kablowe OBO V-TEC System kanałów podparapetowych Rapid 45

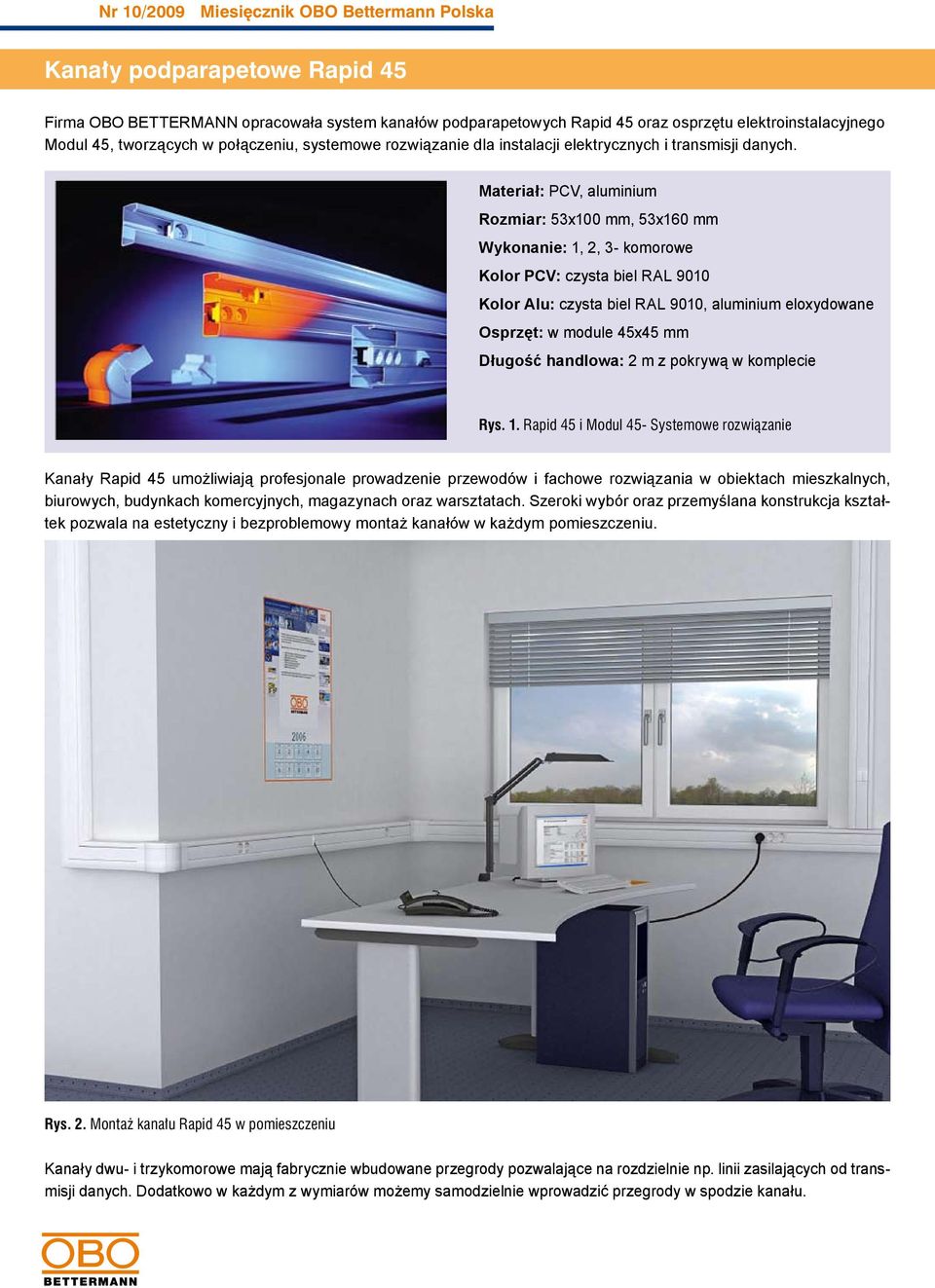

2 Kana³y podparapetowe Rapid 45 Firma OBO BETTERMANN opracowała system kanałów podparapetowych Rapid 45 oraz osprzętu elektroinstalacyjnego Modul 45, tworzących w połączeniu, systemowe rozwiązanie dla instalacji elektrycznych i transmisji danych. Materiał: PCV, aluminium Rozmiar: 53x100 mm, 53x160 mm Wykonanie: 1, 2, 3- komorowe Kolor PCV: czysta biel RAL 9010 Kolor Alu: czysta biel RAL 9010, aluminium eloxydowane Osprzęt: w module 45x45 mm Długość handlowa: 2 m z pokrywą w komplecie Rys. 1. Rapid 45 i Modul 45- Systemowe rozwiązanie Kanały Rapid 45 umożliwiają profesjonale prowadzenie przewodów i fachowe rozwiązania w obiektach mieszkalnych, biurowych, budynkach komercyjnych, magazynach oraz warsztatach. Szeroki wybór oraz przemyślana konstrukcja kształtek pozwala na estetyczny i bezproblemowy montaż kanałów w każdym pomieszczeniu. Rys. 2. Montaż kanału Rapid 45 w pomieszczeniu Kanały dwu- i trzykomorowe mają fabrycznie wbudowane przegrody pozwalające na rozdzielnie np. linii zasilających od transmisji danych. Dodatkowo w każdym z wymiarów możemy samodzielnie wprowadzić przegrody w spodzie kanału.

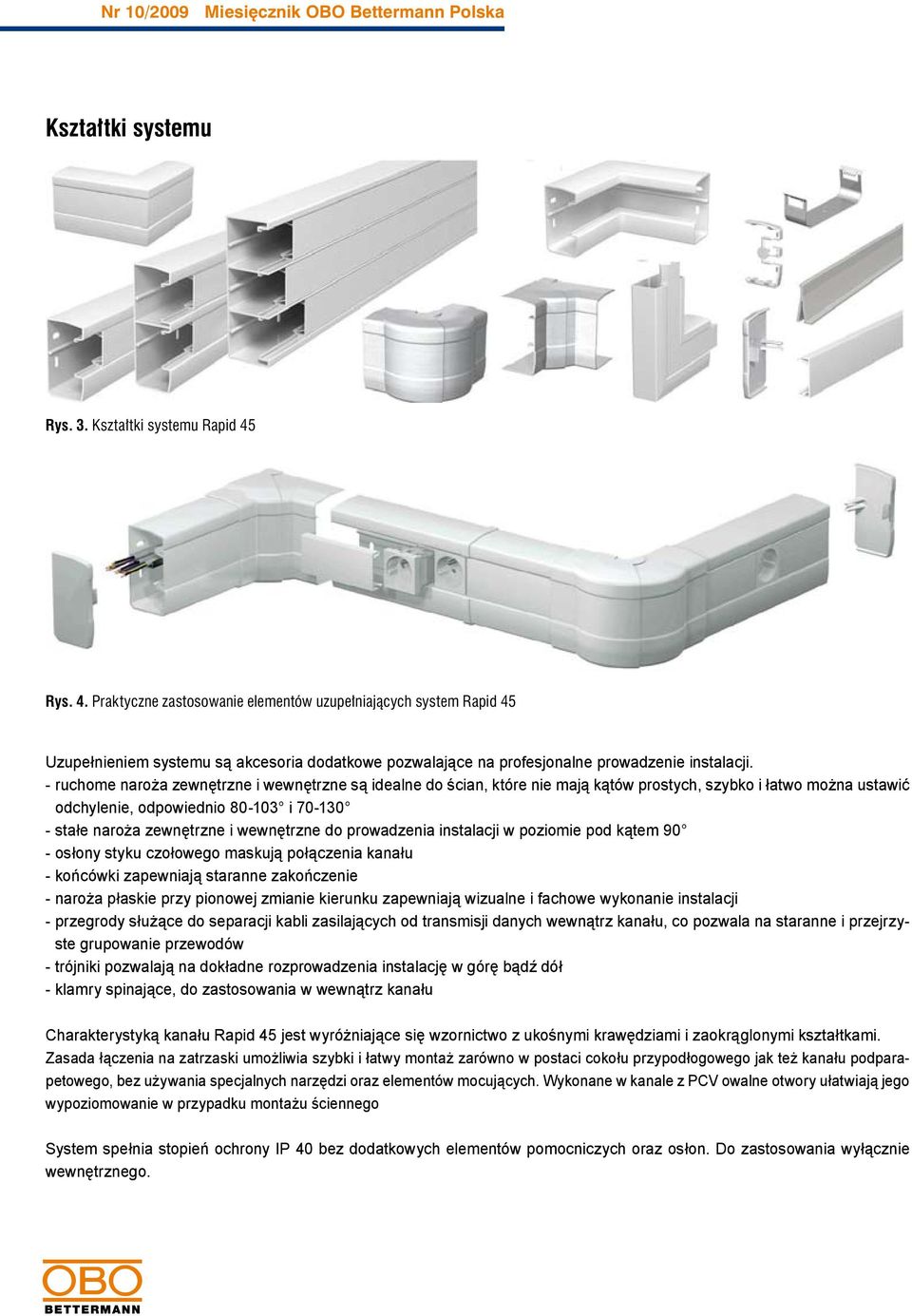

3 Kształtki systemu Rys. 3. Kształtki systemu Rapid 45 Rys. 4. Praktyczne zastosowanie elementów uzupełniających system Rapid 45 Uzupełnieniem systemu są akcesoria dodatkowe pozwalające na profesjonalne prowadzenie instalacji. - ruchome naroża zewnętrzne i wewnętrzne są idealne do ścian, które nie mają kątów prostych, szybko i łatwo można ustawić odchylenie, odpowiednio i stałe naroża zewnętrzne i wewnętrzne do prowadzenia instalacji w poziomie pod kątem 90 - osłony styku czołowego maskują połączenia kanału - końcówki zapewniają staranne zakończenie - naroża płaskie przy pionowej zmianie kierunku zapewniają wizualne i fachowe wykonanie instalacji - przegrody służące do separacji kabli zasilających od transmisji danych wewnątrz kanału, co pozwala na staranne i przejrzyste grupowanie przewodów - trójniki pozwalają na dokładne rozprowadzenia instalację w górę bądź dół - klamry spinające, do zastosowania w wewnątrz kanału Charakterystyką kanału Rapid 45 jest wyróżniające się wzornictwo z ukośnymi krawędziami i zaokrąglonymi kształtkami. Zasada łączenia na zatrzaski umożliwia szybki i łatwy montaż zarówno w postaci cokołu przypodłogowego jak też kanału podparapetowego, bez używania specjalnych narzędzi oraz elementów mocujących. Wykonane w kanale z PCV owalne otwory ułatwiają jego wypoziomowanie w przypadku montażu ściennego System spełnia stopień ochrony IP 40 bez dodatkowych elementów pomocniczych oraz osłon. Do zastosowania wyłącznie wewnętrznego.

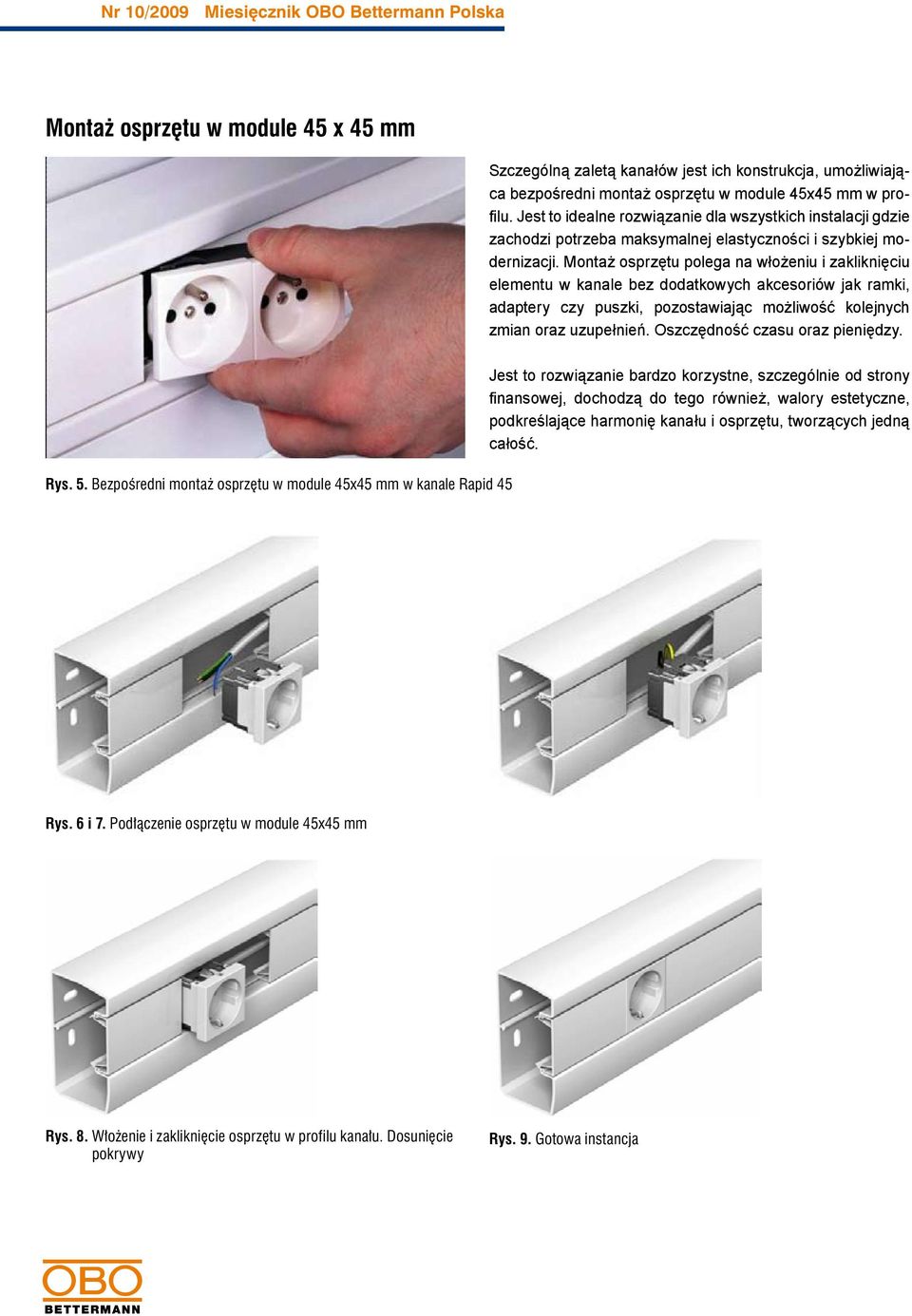

4 Montaż osprzętu w module 45 x 45 mm Szczególną zaletą kanałów jest ich konstrukcja, umożliwiająca bezpośredni montaż osprzętu w module 45x45 mm w profilu. Jest to idealne rozwiązanie dla wszystkich instalacji gdzie zachodzi potrzeba maksymalnej elastyczności i szybkiej modernizacji. Montaż osprzętu polega na włożeniu i zakliknięciu elementu w kanale bez dodatkowych akcesoriów jak ramki, adaptery czy puszki, pozostawiając możliwość kolejnych zmian oraz uzupełnień. Oszczędność czasu oraz pieniędzy. Jest to rozwiązanie bardzo korzystne, szczególnie od strony finansowej, dochodzą do tego również, walory estetyczne, podkreślające harmonię kanału i osprzętu, tworzących jedną całość. Rys. 5. Bezpośredni montaż osprzętu w module 45x45 mm w kanale Rapid 45 Rys. 6 i 7. Podłączenie osprzętu w module 45x45 mm Rys. 8. Włożenie i zakliknięcie osprzętu w profilu kanału. Dosunięcie pokrywy Rys. 9. Gotowa instancja

5 Pojemność kanałów Kanały z całego zakresu wymiarowego mają dużo miejsca na poprowadzenie przewodów, również w przypadku kiedy są wyposażone w gniazda zasilające. Współczynnik wypełnienia kanałów powinien wynosić 0,5 czyli 50%. GEK 45/53100 Bez gniazd Z gniazdami Przekrój kanału 4080 mm mm 2 NYM 3x1,5 mm d=10,5 mm NYM 5x1,5 mm d=12 mm J-Y(St.)Y 2 x 2 x 0,6 d=5 mm GEK 45/53160 Bez gniazd Z gniazdami Przekrój kanału 6480 mm mm 2 NYM 3 x 1,5 mm d=10,5 mm NYM 5 x 1,5 mm d=12 mm J-Y(St.)Y 2 x 2 x 0,6 d=5 mm Kanały fabrycznie wyposażone są w samoprzylepną folię ochronną, niezawodnie zapobiegającą zadrapaniom i zabrudzeniu podczas montażu. Po zakończeniu prac remontowych folię należy zdjąć a powierzchnię kanału przetrzeć płynem antystatycznym. Rys. 10. Folia ochronna Przydatne linki: - Broszura techniczna PL: - Katalog, kanały Rapid 45 PCV DE: - Katalog, kanały Rapid 45 PCV EN: - Katalog, kanały Rapid 45 ALU DE: - Katalog, kanały Rapid 45 ALU EN:

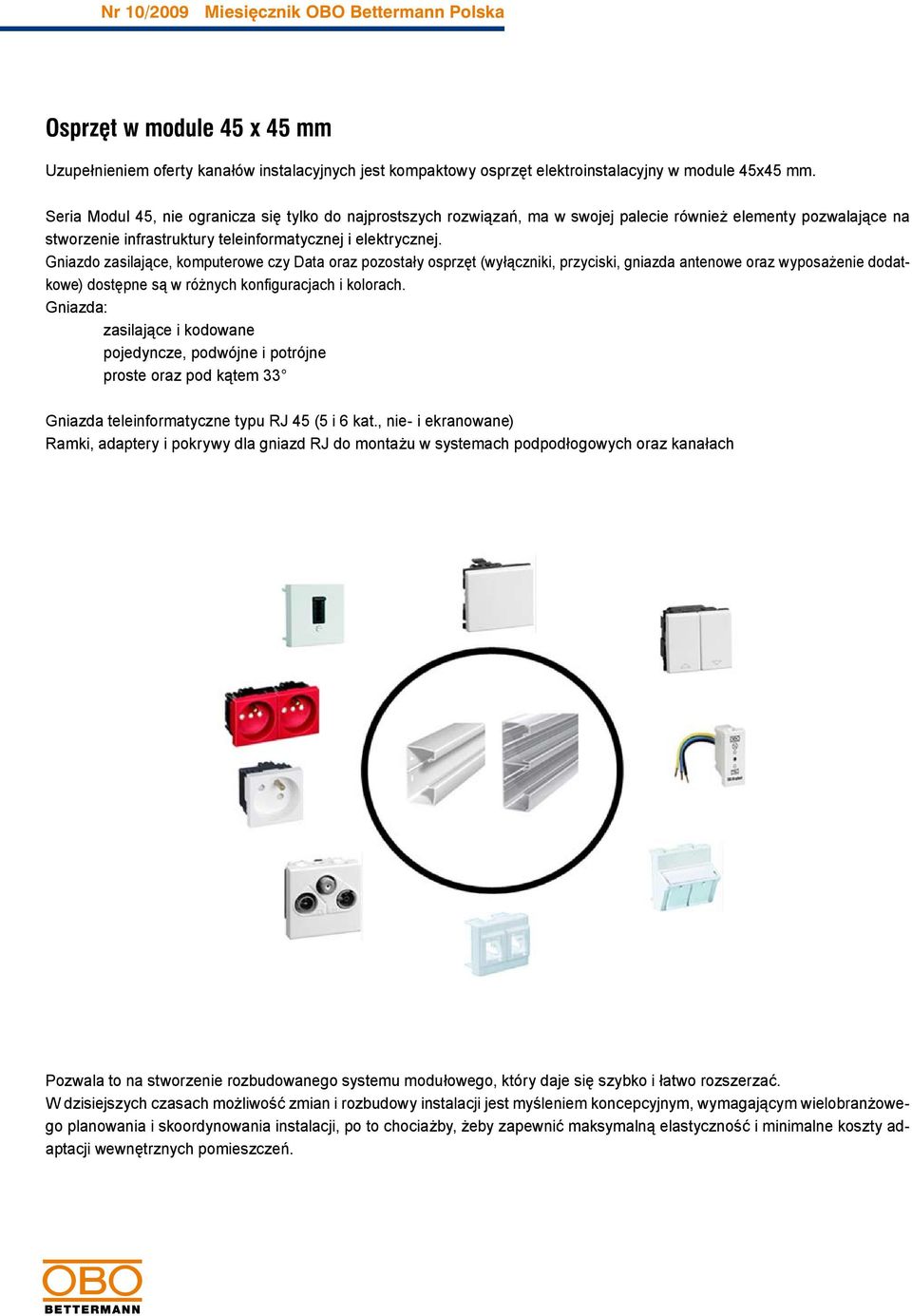

6 Osprzęt w module 45 x 45 mm Uzupełnieniem oferty kanałów instalacyjnych jest kompaktowy osprzęt elektroinstalacyjny w module 45x45 mm. Seria Modul 45, nie ogranicza się tylko do najprostszych rozwiązań, ma w swojej palecie również elementy pozwalające na stworzenie infrastruktury teleinformatycznej i elektrycznej. Gniazdo zasilające, komputerowe czy Data oraz pozostały osprzęt (wyłączniki, przyciski, gniazda antenowe oraz wyposażenie dodatkowe) dostępne są w różnych konfiguracjach i kolorach. Gniazda: zasilające i kodowane pojedyncze, podwójne i potrójne proste oraz pod kątem 33 Gniazda teleinformatyczne typu RJ 45 (5 i 6 kat., nie- i ekranowane) Ramki, adaptery i pokrywy dla gniazd RJ do montażu w systemach podpodłogowych oraz kanałach Pozwala to na stworzenie rozbudowanego systemu modułowego, który daje się szybko i łatwo rozszerzać. W dzisiejszych czasach możliwość zmian i rozbudowy instalacji jest myśleniem koncepcyjnym, wymagającym wielobranżowego planowania i skoordynowania instalacji, po to chociażby, żeby zapewnić maksymalną elastyczność i minimalne koszty adaptacji wewnętrznych pomieszczeń.

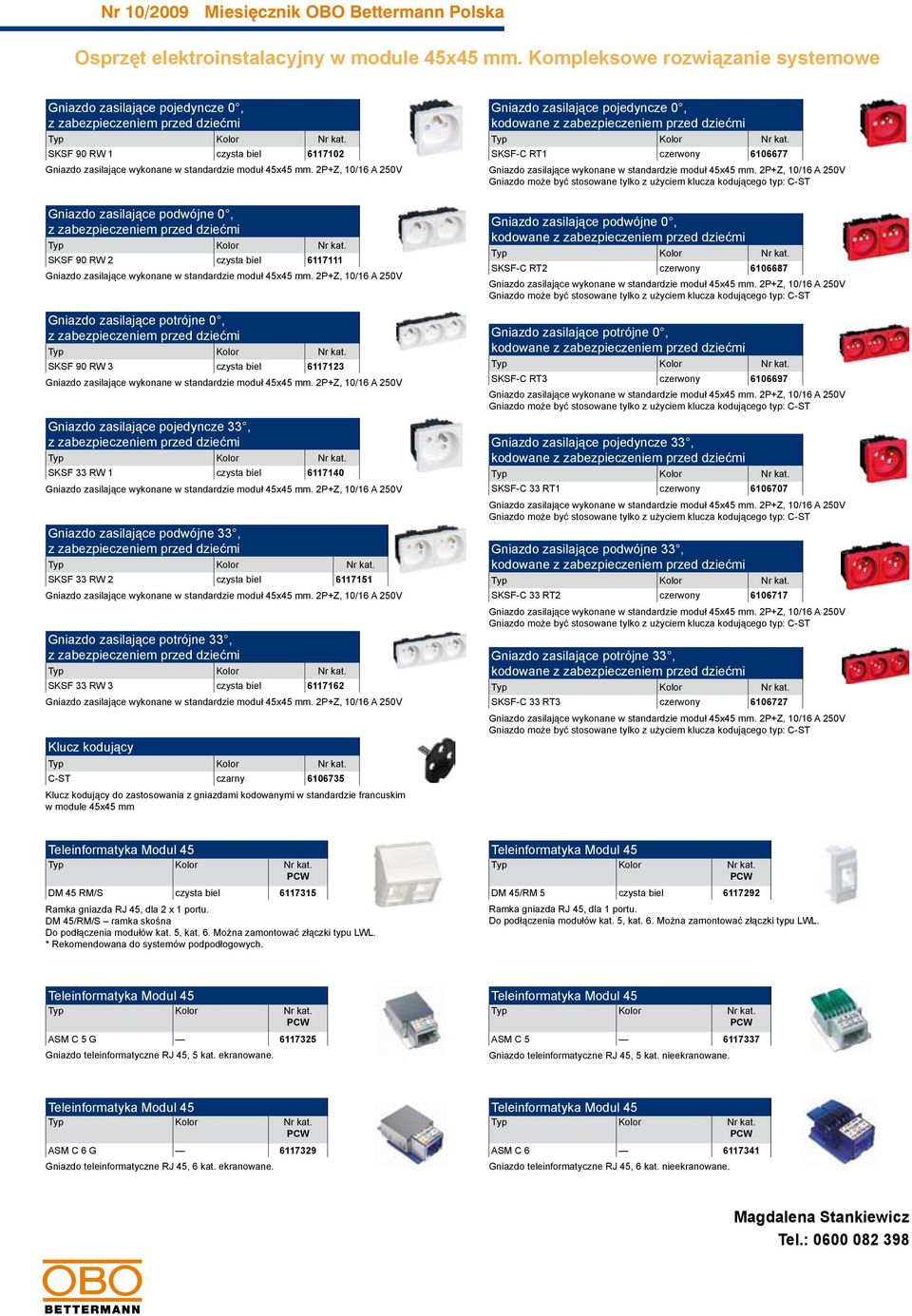

7 Osprzęt elektroinstalacyjny w module 45x45 mm. Kompleksowe rozwiązanie systemowe Gniazdo zasilające pojedyncze 0, SKSF 90 RW 1 czysta biel Gniazdo zasilające podwójne 0, SKSF 90 RW 2 czysta biel Gniazdo zasilające potrójne 0, SKSF 90 RW 3 czysta biel Gniazdo zasilające pojedyncze 33, SKSF 33 RW 1 czysta biel Gniazdo zasilające podwójne 33, SKSF 33 RW 2 czysta biel Gniazdo zasilające potrójne 33, SKSF 33 RW 3 czysta biel Klucz kodujący C-ST czarny Klucz kodujący do zastosowania z gniazdami kodowanymi w standardzie francuskim w module 45x45 mm Gniazdo zasilające pojedyncze 0, kodowane SKSF-C RT1 czerwony Gniazdo zasilające podwójne 0, kodowane SKSF-C RT2 czerwony Gniazdo zasilające potrójne 0, kodowane SKSF-C RT3 czerwony Gniazdo zasilające pojedyncze 33, kodowane SKSF-C 33 RT1 czerwony Gniazdo zasilające podwójne 33, kodowane SKSF-C 33 RT2 czerwony Gniazdo zasilające potrójne 33, kodowane SKSF-C 33 RT3 czerwony DM 45 RM/S czysta biel Ramka gniazda RJ 45, dla 2 x 1 portu. DM 45/RM/S ramka skośna Do podłączenia modułów kat. 5, kat. 6. Można zamontować złączki typu LWL. * Rekomendowana do systemów podpodłogowych. DM 45/RM 5 czysta biel Ramka gniazda RJ 45, dla 1 portu. Do podłączenia modułów kat. 5, kat. 6. Można zamontować złączki typu LWL. ASM C 5 G Gniazdo teleinformatyczne RJ 45, 5 kat. ekranowane. ASM C Gniazdo teleinformatyczne RJ 45, 5 kat. nieekranowane. ASM C 6 G Gniazdo teleinformatyczne RJ 45, 6 kat. ekranowane. ASM C Gniazdo teleinformatyczne RJ 45, 6 kat. nieekranowane. Magdalena Stankiewicz Tel.:

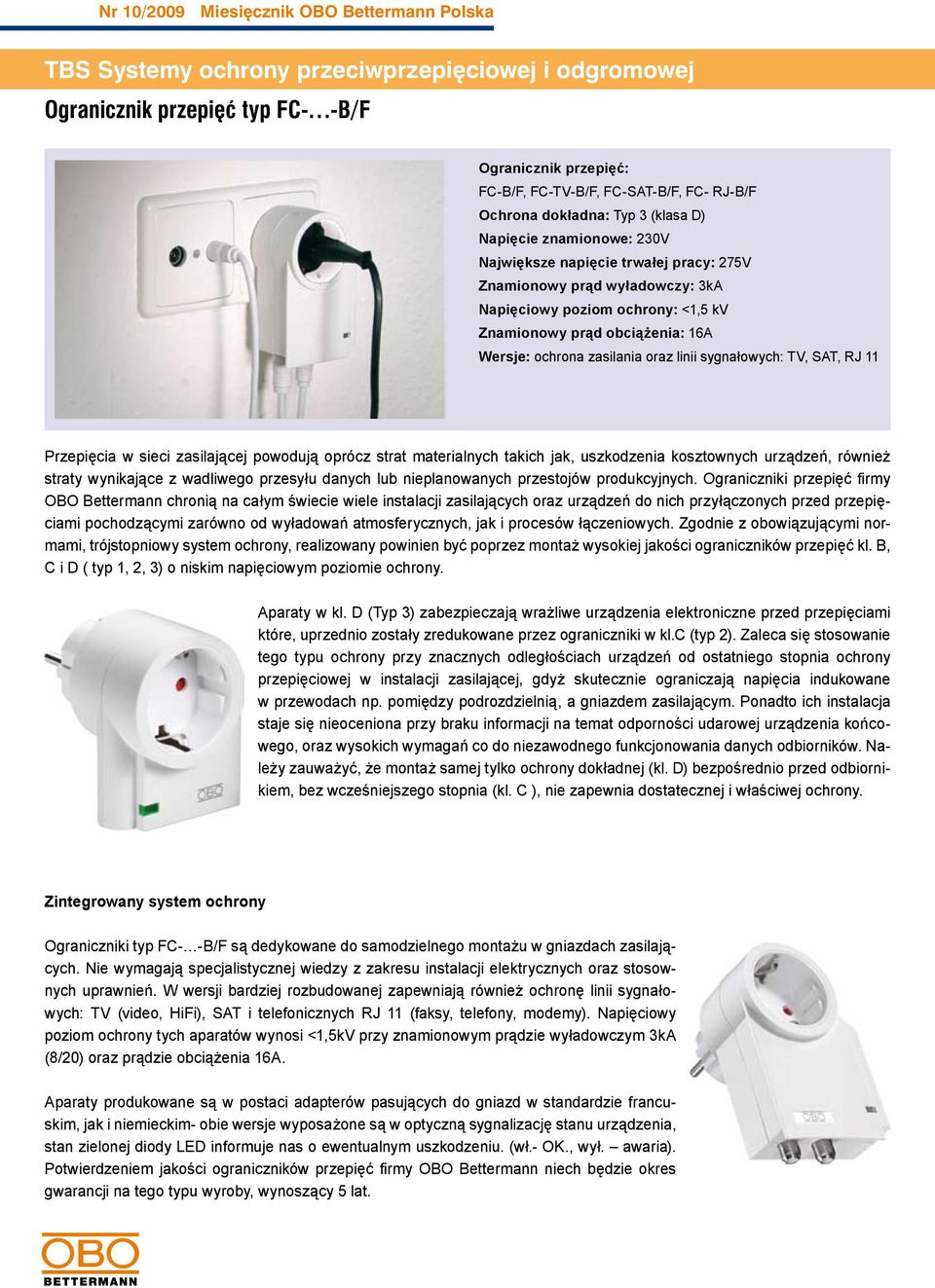

8 TBS Systemy ochrony przeciwprzepiêciowej i odgromowej Ogranicznik przepięć typ FC- -B/F Ogranicznik przepięć: FC-B/F, FC-TV-B/F, FC-SAT-B/F, FC- RJ-B/F Ochrona dokładna: Typ 3 (klasa D) Napięcie znamionowe: 230V Największe napięcie trwałej pracy: 275V Znamionowy prąd wyładowczy: 3kA Napięciowy poziom ochrony: <1,5 kv Znamionowy prąd obciążenia: 16A Wersje: ochrona zasilania oraz linii sygnałowych: TV, SAT, RJ 11 Przepięcia w sieci zasilającej powodują oprócz strat materialnych takich jak, uszkodzenia kosztownych urządzeń, również straty wynikające z wadliwego przesyłu danych lub nieplanowanych przestojów produkcyjnych. Ograniczniki przepięć firmy OBO Bettermann chronią na całym świecie wiele instalacji zasilających oraz urządzeń do nich przyłączonych przed przepięciami pochodzącymi zarówno od wyładowań atmosferycznych, jak i procesów łączeniowych. Zgodnie z obowiązującymi normami, trójstopniowy system ochrony, realizowany powinien być poprzez montaż wysokiej jakości ograniczników przepięć kl. B, C i D ( typ 1, 2, 3) o niskim napięciowym poziomie ochrony. Aparaty w kl. D (Typ 3) zabezpieczają wrażliwe urządzenia elektroniczne przed przepięciami które, uprzednio zostały zredukowane przez ograniczniki w kl.c (typ 2). Zaleca się stosowanie tego typu ochrony przy znacznych odległościach urządzeń od ostatniego stopnia ochrony przepięciowej w instalacji zasilającej, gdyż skutecznie ograniczają napięcia indukowane w przewodach np. pomiędzy podrozdzielnią, a gniazdem zasilającym. Ponadto ich instalacja staje się nieoceniona przy braku informacji na temat odporności udarowej urządzenia końcowego, oraz wysokich wymagań co do niezawodnego funkcjonowania danych odbiorników. Należy zauważyć, że montaż samej tylko ochrony dokładnej (kl. D) bezpośrednio przed odbiornikiem, bez wcześniejszego stopnia (kl. C ), nie zapewnia dostatecznej i właściwej ochrony. Zintegrowany system ochrony Ograniczniki typ FC- -B/F są dedykowane do samodzielnego montażu w gniazdach zasilających. Nie wymagają specjalistycznej wiedzy z zakresu instalacji elektrycznych oraz stosownych uprawnień. W wersji bardziej rozbudowanej zapewniają również ochronę linii sygnałowych: TV (video, HiFi), SAT i telefonicznych RJ 11 (faksy, telefony, modemy). Napięciowy poziom ochrony tych aparatów wynosi <1,5kV przy znamionowym prądzie wyładowczym 3kA (8/20) oraz prądzie obciążenia 16A. Aparaty produkowane są w postaci adapterów pasujących do gniazd w standardzie francuskim, jak i niemieckim- obie wersje wyposażone są w optyczną sygnalizację stanu urządzenia, stan zielonej diody LED informuje nas o ewentualnym uszkodzeniu. (wł.- OK., wył. awaria). Potwierdzeniem jakości ograniczników przepięć firmy OBO Bettermann niech będzie okres gwarancji na tego typu wyroby, wynoszący 5 lat.

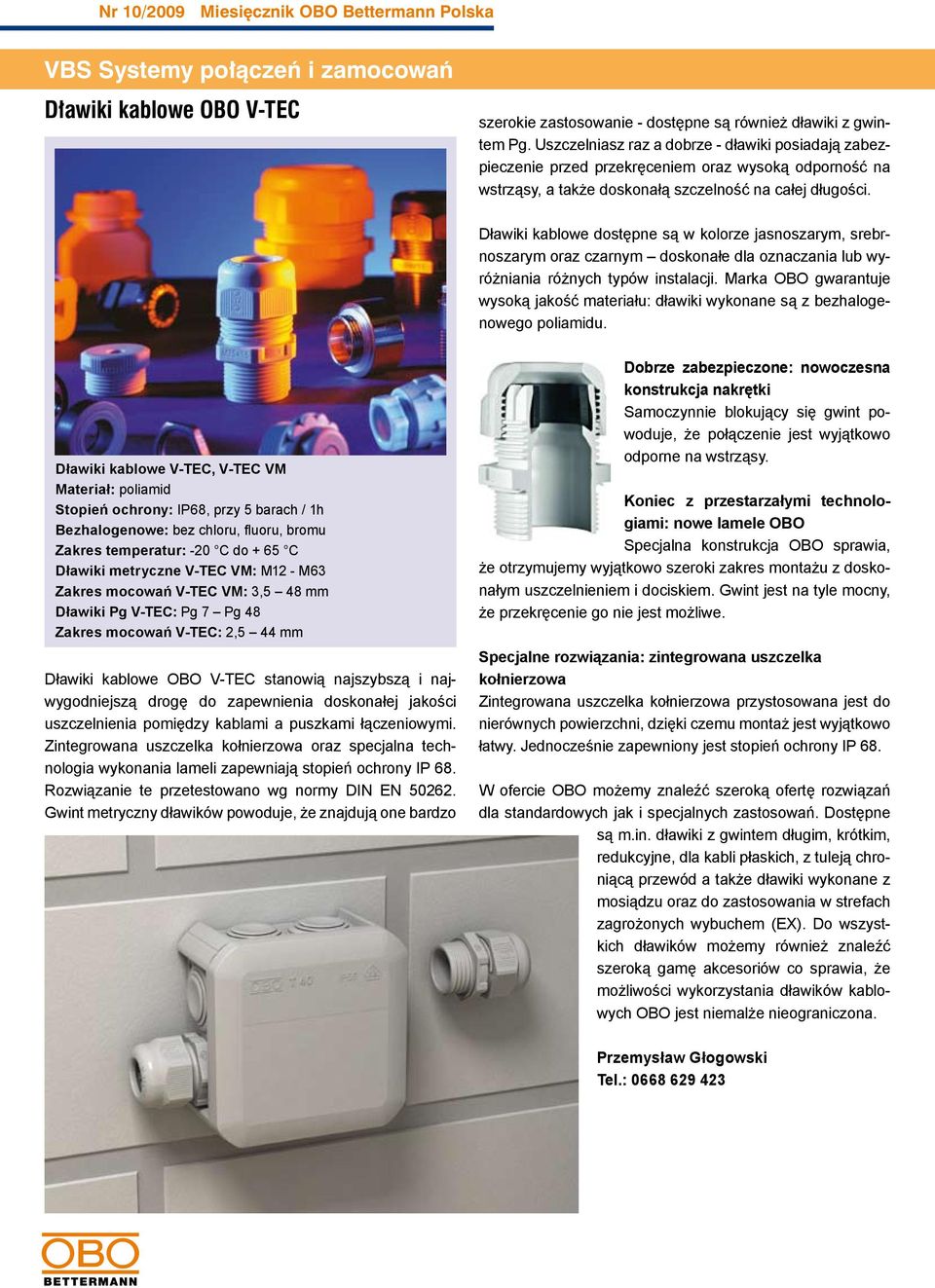

9 VBS Systemy po³¹czeñ i zamocowañ Dławiki kablowe OBO V-TEC szerokie zastosowanie - dostępne są również dławiki z gwintem Pg. Uszczelniasz raz a dobrze - dławiki posiadają zabezpieczenie przed przekręceniem oraz wysoką odporność na wstrząsy, a także doskonałą szczelność na całej długości. Dławiki kablowe dostępne są w kolorze jasnoszarym, srebrnoszarym oraz czarnym doskonałe dla oznaczania lub wyróżniania różnych typów instalacji. Marka OBO gwarantuje wysoką jakość materiału: dławiki wykonane są z bezhalogenowego poliamidu. Dławiki kablowe V-TEC, V-TEC VM Materiał: poliamid Stopień ochrony: IP68, przy 5 barach / 1h Bezhalogenowe: bez chloru, fl uoru, bromu Zakres temperatur: -20 C do + 65 C Dławiki metryczne V-TEC VM: M12 - M63 Zakres mocowań V-TEC VM: 3,5 48 mm Dławiki Pg V-TEC: Pg 7 Pg 48 Zakres mocowań V-TEC: 2,5 44 mm Dławiki kablowe OBO V-TEC stanowią najszybszą i najwygodniejszą drogę do zapewnienia doskonałej jakości uszczelnienia pomiędzy kablami a puszkami łączeniowymi. Zintegrowana uszczelka kołnierzowa oraz specjalna technologia wykonania lameli zapewniają stopień ochrony IP 68. Rozwiązanie te przetestowano wg normy DIN EN Gwint metryczny dławików powoduje, że znajdują one bardzo Dobrze zabezpieczone: nowoczesna konstrukcja nakrętki Samoczynnie blokujący się gwint powoduje, że połączenie jest wyjątkowo odporne na wstrząsy. Koniec z przestarzałymi technologiami: nowe lamele OBO Specjalna konstrukcja OBO sprawia, że otrzymujemy wyjątkowo szeroki zakres montażu z doskonałym uszczelnieniem i dociskiem. Gwint jest na tyle mocny, że przekręcenie go nie jest możliwe. Specjalne rozwiązania: zintegrowana uszczelka kołnierzowa Zintegrowana uszczelka kołnierzowa przystosowana jest do nierównych powierzchni, dzięki czemu montaż jest wyjątkowo łatwy. Jednocześnie zapewniony jest stopień ochrony IP 68. W ofercie OBO możemy znaleźć szeroką ofertę rozwiązań dla standardowych jak i specjalnych zastosowań. Dostępne są m.in. dławiki z gwintem długim, krótkim, redukcyjne, dla kabli płaskich, z tuleją chroniącą przewód a także dławiki wykonane z mosiądzu oraz do zastosowania w strefach zagrożonych wybuchem (EX). Do wszystkich dławików możemy również znaleźć szeroką gamę akcesoriów co sprawia, że możliwości wykorzystania dławików kablowych OBO jest niemalże nieograniczona. Przemysław Głogowski Tel.:

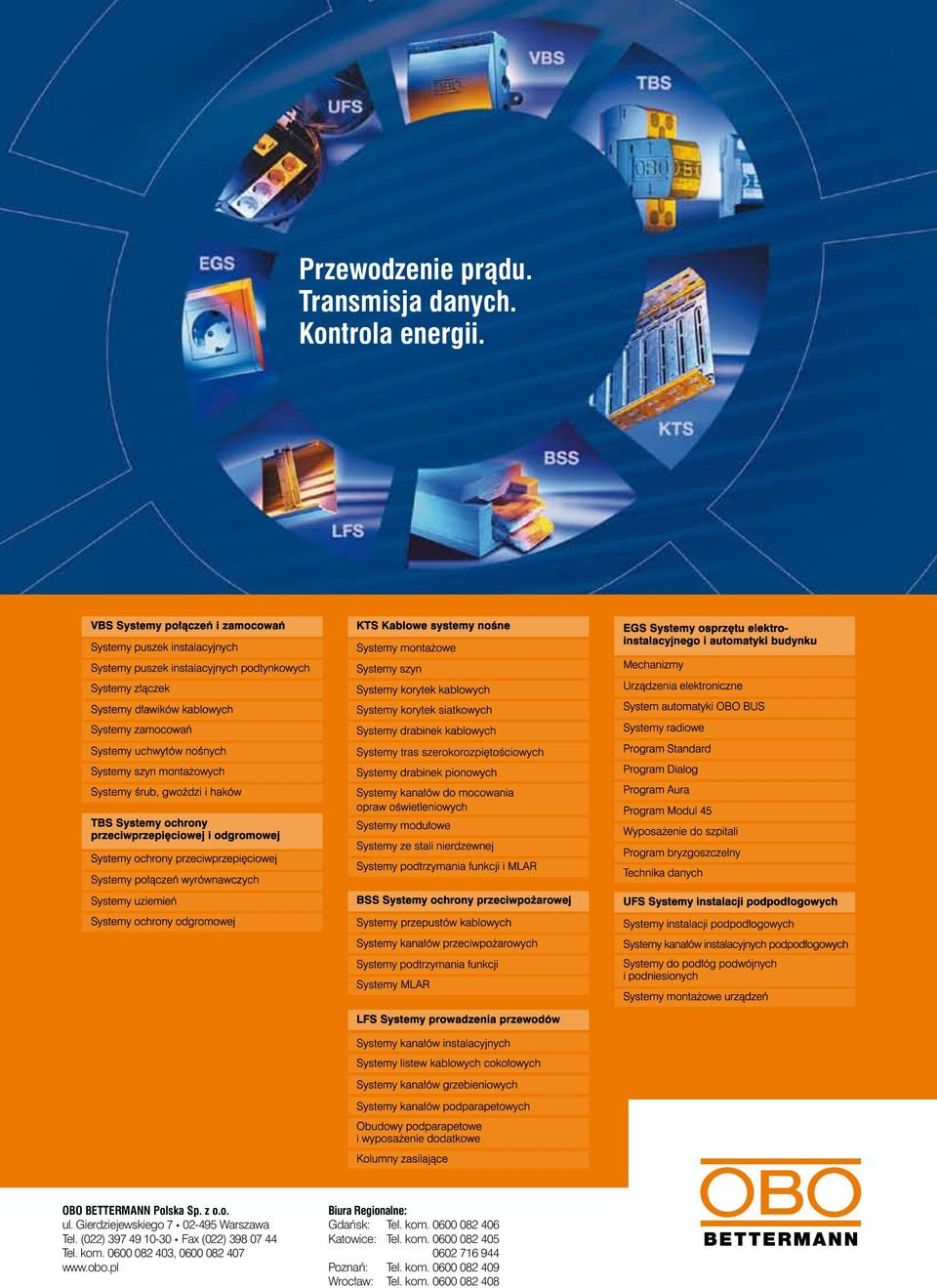

10 Przewodzenie prądu. Transmisja danych. Kontrola energii. VBS Systemy połączeń i zamocowań Systemy puszek instalacyjnych Systemy puszek instalacyjnych podtynkowych Systemy złączek Systemy dławików kablowych Systemy zamocowań Systemy uchwytów nośnych Systemy szyn montażowych Systemy śrub, gwoździ i haków TBS Systemy ochrony przeciwprzepięciowej i odgromowej Systemy ochrony przeciwprzepięciowej Systemy połączeń wyrównawczych Systemy uziemień Systemy ochrony odgromowej KTS Kablowe systemy nośne Systemy montażowe Systemy szyn Systemy korytek kablowych Systemy korytek siatkowych Systemy drabinek kablowych Systemy tras szerokorozpiętościowych Systemy drabinek pionowych Systemy kanałów do mocowania opraw oświetleniowych Systemy modułowe Systemy ze stali nierdzewnej Systemy podtrzymania funkcji i MLAR BSS Systemy ochrony przeciwpożarowej Systemy przepustów kablowych Systemy kanałów przeciwpożarowych Systemy podtrzymania funkcji Systemy MLAR LFS Systemy prowadzenia przewodów Systemy kanałów instalacyjnych Systemy listew kablowych cokołowych Systemy kanałów grzebieniowych Systemy kanałów podparapetowych Obudowy podparapetowe i wyposażenie dodatkowe Kolumny zasilające EGS Systemy osprzętu elektroinstalacyjnego i automatyki budynku Mechanizmy Urządzenia elektroniczne System automatyki OBO BUS Systemy radiowe Program Standard Program Dialog Program Aura Program Modul 45 Wyposażenie do szpitali Program bryzgoszczelny Technika danych UFS Systemy instalacji podpodłogowych Systemy instalacji podpodłogowych Systemy kanałów instalacyjnych podpodłogowych Systemy do podłóg podwójnych i podniesionych Systemy montażowe urządzeń OBO BETTERMANN Polska Sp. z o.o. ul. Gierdziejewskiego Warszawa Tel. (022) Fax (022) Tel. kom , Biura Regionalne: Gdańsk: Tel. kom Katowice: Tel. kom Poznań: Tel. kom Wrocław: Tel. kom
