4 System podparapetowych kanałów kablowych Rapid 45. Ładny. A jaki elastyczny! Elastyczny, o pięknych formach, wszechstronny - atrybuty te oznaczają podparapetowy kanał kablowy Rapid 45 produkcji OBO. Ten mający uniwersalne zastosowanie system można instalować jako cokoły oraz jako podparapetowe kanały kablowe, zapewnia on dużo miejsca i wygodne rozdzielenie kabli np. energetycznych lub informatycznych. Praktycznie ukształtowane elementy stanowią idealne rozwiązanie instalacyjne zarówno w budownictwie mieszkaniowym jak i przemysłowym oraz rzemieślniczym. Decydujacą zaletą jest szybki i łatwy montaż osprzętu: wyłączniki, gniazda itp. można jednym ruchem ręki zatrzasnąć w profilu kanału. 4

5 Perfekcyjne rozwiązania instalacyjne dla wszystkich dziedzin System OBO Rapid 45 umożliwia wszędzie perfekcyjne prowadzenie kabli: w mieszkaniu, w biurze, budynkach administracyjnych, magazynach i warsztatach. Rapid 45 potrzebny jest wszędzie tam, gdzie wymagane są elastyczne rozwiązania w zakresie instalacji. Wyłączniki i gniazda mogą być zamontowane dokładnie tam, gdzie są potrzebne. Szybko i bezpiecznie, czysto i precyzyjnie. Zmiany i uzupełnienia w instalacji są możliwe w każdej chwili. Bezproblemowe dostosowanie do wszystkich warunków przestrzennych Mnogość wariantów formy umożliwia łatwy montaż również wtedy, gdy naroża pomieszczenia nie trzymają w stu procentach kąta. Dokładne dopasowanie kanału dostarczanego w dwóch rozmiarach jest w takich warunkach zawsze możliwe. Wynikiem tego jest instalacja poprowadzona perfekcyjnie, estetycznie i praktycznie. Nie ma przy tym znaczenia, czy Rapid 45 zostanie wykorzystany jako kanał podparapetowy, czy jako cokół. Rapid 45 - Rzut oka na najważniejsze zalety Nowoczesny design Profil kanału dostarczany w dwóch rozmiarach Zastosowanie jako kanał podparapetowy lub cokołowy Możliwość dopasowania w każdych warunkach lokalowych dzięki zróżnicowanym wariantom elementów Możliwość dokładnego rozprowazenia kabli elektrycznych i informałycznych Montaż oszczędzający czas Osprzęt wystarczy jedynie wcisnąć i zatrzasnąć w profilu Idealny system dla nowego budownictwa, remontów i modernizacji 5

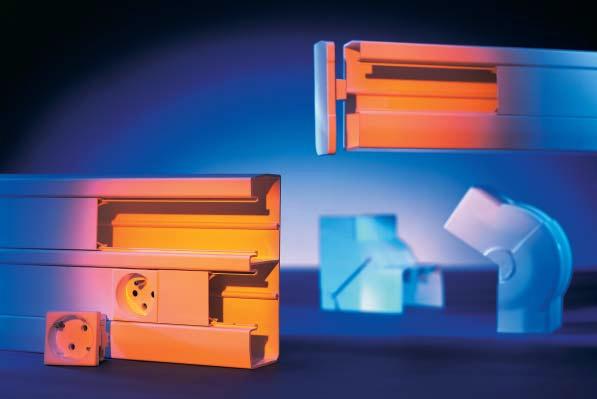

6 Doskonałe kształty. Rapid 45: kształti i osprzęt Lewa i prawa koncówka 2 Latwe wyrównywanie dzieki 3 poziomym i pionowym owalnym otworom Przegroda Latwy montaz, perfekcyjny wyglad Charakterystycznym dla atrakcyjnego wygladu kanalu podparapetowego OBO Rapid 45 jest design z ukosnymi krawedziami górnymi i zaokraglonymi ksztaltkami. Sposób zakladania umozliwia szybki i latwy montaz zarówno jako cokól, jak i kanal podparapetowy. A jest to mozliwe bez uzycia specjalnych narzedzi i bez specjalnych elementów mocujacych. Poziome i pionowe owalne otwory ulatwiaja ukladanie na nierównych scianach. Przemyslana konstrukcja narozy: ksztaltki Rapid 45 Zdecydowana zaleta systemu Rapid 45 sa dobrze przemyslana konstrukcja ksztaltek. Odchylane, zewnetrzne i wewnetrz ne profile mozna idealnie dopasowac do kazdego kata. Elementy oslonowe przykrywaja miejsca styku i gwarantuja nienaganny wyglad polaczen segmentów kanalu. Elementy koncowe zapewniaja staranne zamkniecie krawedzi koncówek. Porzadek musi byc: przegrody kontra chaos w kablach Calosc systemu uzupelniaja przegrody, które sluza do izolowania od siebie kabli wewnatrz kanalu, np. oddzielaja kable energetyczne od kabli informatycznych. Dzieki temu mozna raz na zawsze pozbyc sie chaosu panujacego w kablach. 6

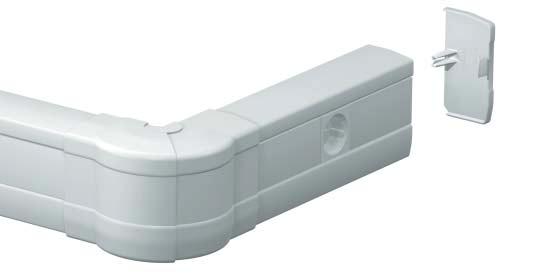

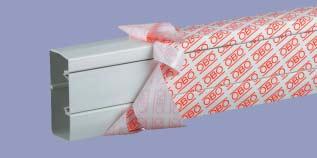

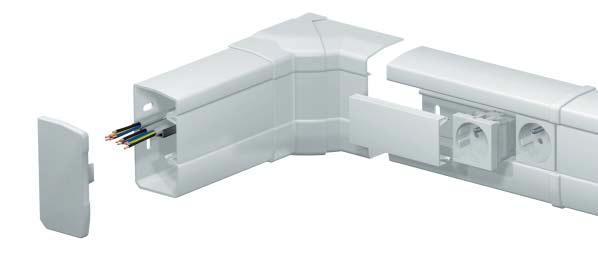

7 Naroże zewnętrzne Naroże wewnętrzne Obrotowy w zakresie Osłona styku czołowego Obrotowy w zakresie Czysta sprawa: opakowanie w folii ochronnej Kanały Rapid 45 są wyposażone w samoprzylepną folię ochronną, która pozwala uniknać zadrapań i zabrudzeń mogących wystąpić podczas montażu. Po zakończonej instalacji i uzbrojeniu kanału folię można z łatwością zdjąć. Dzięki temu powierzchnie są nieskazitelnie czyste. 7

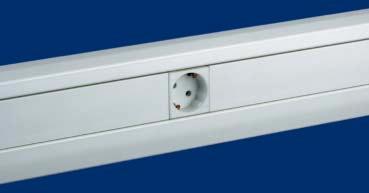

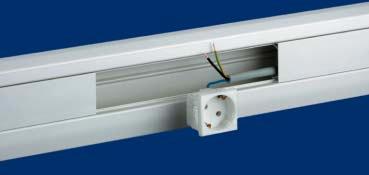

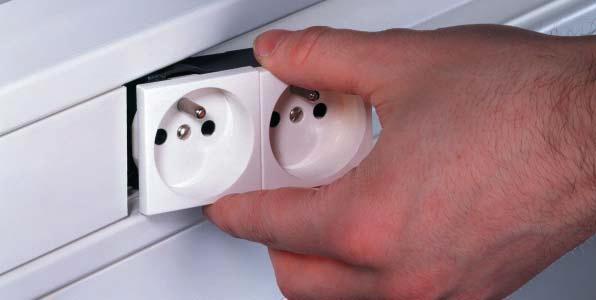

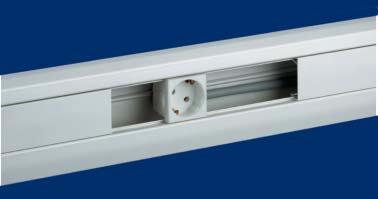

8 Szybko i czysto Rapid 45 to łatwa instalacja Wystarczy sila dłoni Nie są potrzebne żadne specjalne narzędzia, nie ma zbędnej dłubaniny: wyłączniki i gniazda można łatwo wetknąć w profil prowadzący kanału. Wystarczy jeden ruch ręką. Gotowe. Wszystko zgadza się z normą Kanał podparapetowy Rapid 45 spełnia oczywiście wymagania wszelkich powszechnie uznawanych przepisów i norm. Bez żadnych środków pomocniczych i osłon, system zapewnia poziom ochrony kategorii IP 40. Dużo miejsca na dużo przewodów Zarówno pojedynczy jak i podwójny kanał są bardzo przestronne i zapewniają dużo miejsca na prowadzenie przewodów. Głębokość kanału 53 mm i kompaktowy kształt montowanych urządzeń umożliwia ułożenie przewodów nie tylko nad lub pod wyłącznikami i gniazdami, ale także za nimi. 55 mm

9 GEK 45/5300 bez gniazda z gniazdem pusty 4080 mm mm 2 00 mm NYM x,5 mm d = 0,5 mm NYM 8 5 x,5 mm d = 2 mm Przewód telekomunikacyjny J-Y(St.)Y 2 x 2 x 0,6 d = 5 mm Współczynnik: 0,5 - zachowana jest rezerwa 50% pojemności. GEK 45/5360 bez gniazda z gniazdem pusty 6480 mm mm 2 60 mm NYM x,5 mm d = 0,5 mm NYM x,5 mm d = 2 mm Przewód telekomunikacyjny J-Y(St.)Y 2 x 2 x 0,6 d = 5 mm Współczynnik: 0,5 - zachowana jest rezerwa 50% pojemności. 9

10 Przyklady instalacji Przykład : Rapid 45, wysokość 00 mm Instalacja jako kanał podparapetowy Przykład 2: Rapid 45, wysokość 60 mm Instalacja jako kanał podparapetowy 0

11 Przykład 3: Rapid 45, wysokość 00 mm Instalacja jako kanał cokołowy Przykład 4: Rapid 45, wysokosc 00 mm Instalacja jako kanał cokołowy

12 45 szerokość pokrywy Kanał podparapetowy GEK 5300 Spód kanału ipokrywa Do bezpośredniego montażu Długość handlowa: 2000 mm Perforacja dna kg/m m GEK 45/5300 0,830 8 czysta biel Naroże wewnętrzne 45 mm Długość handlowa 2000 mm kg/m m GEK 45/D 0,400 8 czysta biel 6608 Naroże wewnętrzne Typ Waga GEK 45/I ,02 2 czysta biel Naroże zewnętrzne GEK 45/A ,66 2 czysta biel Koñcówka lewa GEK 45/EL ,022 6 czysta biel Koñcówka prawa GEK 45/ER ,022 6 czysta biel Łącznik kanału GEK 45/S ,007 6 czysta biel 6650 Przegroda kg/m m 237/40 0,35 60 szary Rapid 45_PL_V0_ *Dostêpność we wszystkich kolorach RAL - możliwe wykonanie spec. na zamówienie.

13 45/45 szerokość pokrywy Kanał podparapetowy GEK 5360 Spód kanału ipokrywa Do bezpośredniego montażu Długość handlowa: 2000 mm Perforacja dna kg/m m GEK 45/5360,300 8 czysta biel Naroże wewnętrzne 45 mm Długość handlowa 2000 mm kg/m m GEK 45/D 0,400 8 czysta biel 6608 Naroże wewnętrzne GEK 45/I ,23 2 czysta biel 6622 Naroże zewnętrzne GEK 45/A ,208 2 czysta biel Koñcówka lewa GEK 45/EL ,035 6 czysta biel Koñcówka prawa GEK 45/ER ,035 6 czysta biel Łącznik kanału GEK 45/S ,007 6 czysta biel 6650 Przegroda kg/m m 237/40 0,35 60 szary Rapid 45_PL_V0_ *Dostêpność we wszystkich kolorach RAL - możliwe wykonanie spec. na zamówienie. 3

14 Gniazda z uziemieniem Gniazdo pojedyncze-francja SKSF 90 RW SKSF 90 OR SKSF 90 GN SKSF 90 RT Gniazdo podwójne-francja SKSF 90 RW 2 SKSF 90 OR 2 SKSF 90 GN 2 SKSF 90 RT Gniazdo potrójne-francja SKSF 90 RW 3 SKSF 90 OR 3 SKSF 90 GN 3 SKSF 90 RT 3 0,03 0,03 0,03 0, Gniazdo pojedyncze-francja 33û SKSF 33 RW SKSF 33 OR SKSF 33 GN SKSF 33 RT Gniazdo podwójne-francja 33û SKSF 33 RW 2 SKSF 33 OR 2 SKSF 33 GN 2 SKSF 33 RT Gniazdo pojedyncze-francja 33û SKSF 33 RW 3 SKSF 33 OR 3 SKSF 33 GN 3 SKSF 33 RT 3 0,03 0,03 0,03 0, Rapid 45_PL_V0_ *Dostêpność we wszystkich kolorach RAL - możliwe wykonanie spec. na zamówienie.

15 Gniazda Schuko Gniazdo pojedyncze SKSD 90 RW SKSD 90 OR SKSD 90 GN SKSD 90 RT Gniazdo podwójne SKSD 90 RW 2 SKSD 90 OR 2 SKSD 90 GN 2 SKSD 90 RT Gniazdo pojedyncze SKSD 90 RW 3 SKSD 90 OR 3 SKSD 90 GN 3 SKSD 90 RT 3 0,03 0,03 0,03 0, Gniazdo pojedyncze 33û SKSD 33 RW SKSD 33 OR SKSD 33 GN SKSD 33 RT Gniazdo podwójne 33û SKSD 33 RW 2 SKSD 33 OR 2 SKSD 33 GN 2 SKSD 33 RT Gniazdo pojedyncze 33û SKSD 33 RW 3 SKSD 33 OR 3 SKSD 33 GN 3 SKSD 33 RT 3 0,03 0,03 0,03 0, Rapid 45_PL_V0_ *Dostêpność we wszystkich kolorach RAL - możliwe wykonanie spec. na zamówienie. 5
