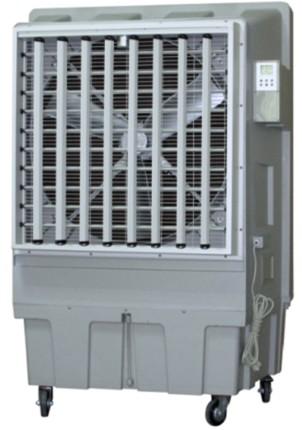

1 Instrukcja klimatyzatora NORTES 18 1

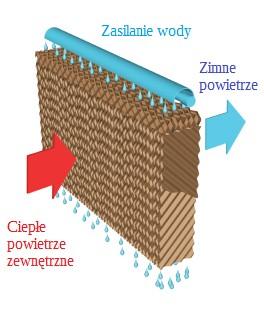

2 Spis treści 1.Wstęp Zasada działania Bezpieczeństwo Pierwsze uruchomienie Schemat elektryczny Budowa klimatyzatora Lista kontrolna przed uruchomieniem Instrukcja obsługi panelu Przeglądy i czyszczenie klimatyzatora Rozwiązywanie problemów Parametry techniczne Deklaracja CE...10 Brudnopis Wstęp Serdecznie dziękujemy za wybranie naszego produktu jakim jest klimatyzator ewaporacyjny! Prosimy o szczegółowe zaznajomienie się z tą instrukcją przed uruchomieniem urządzenia. Klimatyzator ewaporacyjny to prosta technologia chłodzenia wykorzystująca zaawansowane rozwiązania stosowane w przemyśle. Nasze klimatyzatory sprawiają, że życie staje się prostszym. 2. Zasada działania Gdy skóra człowieka jest mokra czy to od wody czy od potu powiew powietrza daje niezwykłe poczucie chłodu, jest to odparowanie (ewaporacja). W naszych klimatyzatorach wykorzystana jest ta sama zasada działania, do odparowania wody z wkładów celulozowych pobierana jest energia z otoczenia (spadek temperatury powietrza) i finalnym efektem pracy klimatyzatora jest chłodne i świeże powietrze na wyjściu. 2

3 3. Bezpieczeństwo 1. Warunki pracy: 1. Temperatura pracy w zakresie 18 ºC do 45 ºC; Temperatura wody od 5ºC do 45ºC. 2. Powietrze musi być wolne od zanieczyszczeń i pyłów 2. Należy chronić przewody zasilające od uszkodzeń mechanicznych. W przypadku uszkodzenia izolacji przewodu może dojść do porażenia prądem i/lub pożaru. 3. Jeżeli urządzenie działa nieprawidłowo należy niezwłocznie odłączyć je od źródła zasilania elektrycznego. 4. Klimatyzator musi pracować w dobrze wentylowanym pomieszczeniu. 5. Należy zbilansować ciśnienie w pomieszczeniu w którym pracuje klimatyzator (3600m3/h przepływu powietrza wymaga 0,8m2 powierzchni wyrzucanego powietrza np. otwarte okna, drzwi lub takiego samego przepływu wentylatorów wyciągowych). 6. Przy pierwszym uruchamianiu upewnij się, że prąd pracy jest w prawidłowym zakresie. 7. Urządzenie trzymać z dala od źródeł ognia i substancji łatwopalnych. 8. Upewnij się, że napięcie zasilające w sieci wynosi 230±10V. Nieprawidłowe napięcie może doprowadzić do uszkodzenia urządzenia. 9. Przewody sterujące trzymaj z dala od silnego pola elektromagnetycznego. 10. Należy wyłączyć chłodzenie w klimatyzatorze gdy na zewnątrz pada deszcz lub całkowicie je wyłączyć podczas burzy. 11. Urządzenie musi być zabezpieczone bezpiecznikiem różnicowoprądowym oraz nadprądowym. 12. Gniazdko do którego podłączony jest klimatyzator musi być uziemione oraz spełniać obowiązujące normy. 13. Urządzenie nie jest przeznaczone do użytkowania przez dzieci, osoby ograniczone fizycznie, sensorycznie lub mentalnie oraz nie posiadające wiedzy i zdolności do obsługiwania urządzenia, chyba że są podczas czynności nadzorowane lub zostały specjalnie poinstruowane w obsłudze urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. 14. Jeżeli którakolwiek z części urządzenia uległa awarii, należy niezwłocznie odłączyć urządzenie od źródła zasilania oraz poinformować sprzedawcę lub producenta o awarii. 3

4 4. Pierwsze uruchomienie 1. Otwórz panel boczny i sprawdź ogólny stan klimatyzatora z zewnątrz i wewnątrz. Jeżeli któraś z części jest uszkodzona lub jej brakuje należy niezwłocznie skontaktować się ze sprzedawcą lub producentem. 2. Upewnij się, że napięcie zasilające w sieci wynosi 230±10V. Nieprawidłowe napięcie może doprowadzić do uszkodzenia urządzenia. 3. Upewnij się że zasilanie ciśnienie zasilania wody znajduje się w przedziale 2-6 bar. 4. Należy zamontować zawór dopływu wody, aby możliwe było szybkie odcięcie zasilania. 5. Należy zamontować zabezpieczenie różnicowoprądowe oraz nadprądowe w celu ochrony zdrowia i życia ludzi oraz mienia. 5. Schemat elektryczny WATER SENSOR czujnik poziomu wody PUMP pompa wody synchronous silnik obracający żaluzjami low niskie obroty wentylatora medium średnie obroty wentylatora high wysokie obroty wentylatora COM port dodatkowy yellow/blue uziemienie brown zasilanie 230 V blue linia neutralna, zero 4

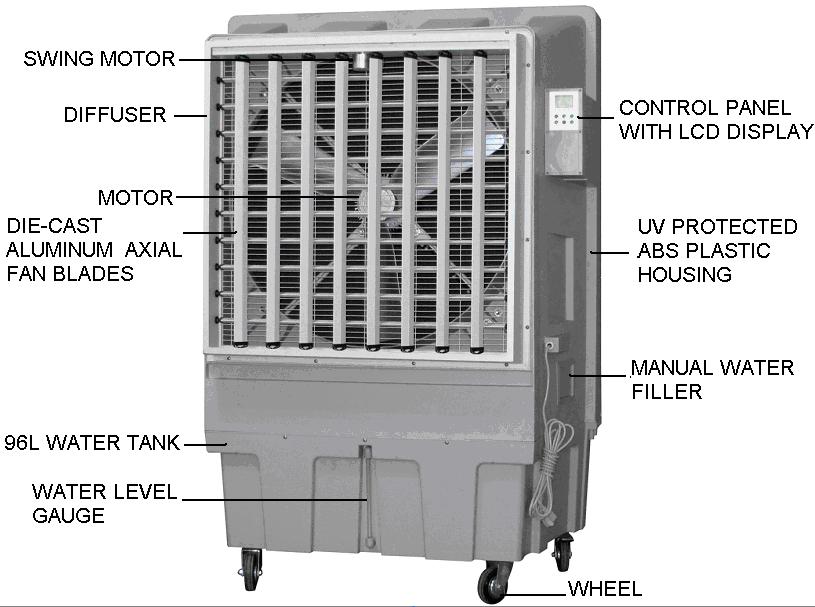

5 6. Budowa klimatyzatora UWAGI! Nie demontuj urządzenia! Urządzenie może być demontowane wyłącznie przez upoważniony serwis! 5

6 7. Lista kontrolna przed uruchomieniem 1. Sprawdź czy klimatyzator jest wypoziomowany. 2. Sprawdź czy rura spustowa została zamontowana. 3. Sprawdź podłączenie wody czy nie ma żadnych przecieków. 4. Ustaw docelowy poziom wody w klimatyzatorze. 5. Sprawdź czy podłączenie zasilania elektrycznego jest prawidłowo wykonane. 6. Sprawdź czy klimatyzator jest prawidłowo zmontowany. 7. Sprawdź czy zbiornik klimatyzatora nie jest zabrudzony. 8. Sprawdź czy na wentylatorze nie ma ciał obcych. 9. Sprawdź czy zasilanie elektryczne jest w normie. 10. Sprawdź czy prąd elektryczny zasilający urządzenie jest w normie. 11. Sprawdź czy klimatyzator nie ulega nadmiernym drganiom podczas pracy. 6

7 8. Instrukcja obsługi panelu Panel sterujący ON/OFF Sposób obsługi Włącza/wyłącza klimatyzator Ta funkcja załącza chłodzenie. Wentylator włącza się dopiero po COOL około minucie od wciśnięcia, wcześniej załącza się sama pompa wody aby namoczyć wkłady. BLAST Gdy załączy się tą funkcję pracuje sam wentylator, bez pompy wody. SPEED Wciskając ten przycisk regulujesz prędkość wentylatora SWING Ta opcja pozwala włączyć/wyłączyć rozdmuch powietrza na boki Opcja Timera pozwala załączyć klimatyzator po ustawionej ilości TIMER godzin. Gdy świeci się zielona ikona przytrzymaj przycisk TIMER, Opóźniony start aż nie pojawi się ilość godzin (1-24). TIMER Gdy klimatyzator już pracuje przytrzymaj przycisk TIMER, aby Automatyczne wyłączenie ustawić ilość godzin po których klimatyzator się wyłączy (1 24). 7

8 9. Przeglądy i czyszczenie klimatyzatora. Przed jakimikolwiek czynnościami należy odłączyć zasilanie elektryczne. 1. Czyszczenie obudowy: wytrzyj obudowę zwilżoną wodą kawałkiem bawełnianego ręcznika 2. Czyszczenie wkładów chłodzących: Należy wyjąć wkłady chłodzące oraz DELIKATNIE spłukiwać je wodą w celu obmycia z zabrudzeń. 3. Czyszczenie zbiornika wody: Spuść wodę ze zbiornika, a następnie wyczyść z wszelkich zabrudzeń. 4. Przeglądy: a. Zalecamy czyścić wkłady co 2 tygodnie, aby utrzymać efektywność chłodniczą klimatyzatorów b. Należy codziennie spuszczać przynajmniej raz wodę ze zbiornika, aby nie dopuścić do rozwinięcia się w wodzie mikroorganizmów c. W przypadku odstawienia od pracy klimatyzatora na dłuższy czas należy odłączyć go od zasilania elektrycznego oraz spuścić wodę ze zbiornika, cały klimatyzator osuszyć i szczelnie zapakować. 10. Rozwiązywanie problemów Nr Usterka Klimatyzator nie działa Brak chłodzenia Wentylator nie działa Nieprzyjemny odór Odłączone zasilanie lub nieprawidłowe zasilanie Podłącz zasilanie. Sprawdź prawidłowość zasilania Uszkodzenie płyty głównej Wymień na nową Przepalony bezpiecznik Wymień na nowy Uszkodzenie kontrolera Wymień na nowy Pompa zepsuta Wymień na nową Brak wody lub za mało Dolej wodę do zbiornika Przycisk COOL na panelu zepsuty Wymień przycisk lub kontroler Płyta główna uszkodzona Wymień na nową Przycisk SPEED na panelu zepsuty Wymień panel lub napraw Silnik spalony Wymień silnik Brudna woda Kilkakrotnie spuść wodę i wyczyść zbiornik Brudne wkłady chłodzące Wyczyść wkłady Uwagi: 1. Powyższa lista służy jedynie w celach porównawczych, jeżeli pojawią się problemy niewymienione na liście skontaktuj się ze sprzedawcą lub producentem. 2. Nie otwieraj i nie naprawiaj urządzenia na własną rękę. 8

9 11. Parametry techniczne Wydajność wentylatora Rodzaj wentylatora Odczuwalna moc chłodnicza (30 C/40%RH) Odczuwalna moc chłodnicza (30 C/60%RH) Orientacyjna powierzchnia chłodzenia Wylot powietrza Wymiary wylotu powietrza Zasilanie Moc elektryczna Pobór prądu (nominalny) Poziom ciśnienia akustycznego Pojemność zbiornika wody Zużycie wody Waga netto (bez wody) Waga z opakowaniem Waga operacyjna Wymiary wkładów celulozowych [mm] Wymiary klimatyzatora Ilość poziomów prędkości wentylatora Sterowanie pilotem Napełnianie zbiornika Wyświetlacz temperatury Termostat i higrostat Jonizacja powietrza Możliwość tłoczenia kanałem (na odległość do 10m) Kratka wylotowa z funkcją Swing Filtry wstępnego oczyszczania powietrza Nawilżanie i oczyszczanie powietrza Rodzaj obudowy m3/h osiowy 49 kw 30 kw m2 Bok 825x V/50 Hz 0,7 kw 3A <68 db 96 l l/h 63 kg 71 kg 156 kg 1170x1100x100 (1 szt) 1120x700x ręczne / automatyczne tak tak tworzywo sztuczne PP (-42 C do +96 C)

10 Deklaracja CE

11 Brudnopis... 11

12 CHŁODNE I ŚWIEŻE POWIETRZE SZANIEC S.C. Prawidłowa utylizacja produktu Produkt nie może być traktowany jak zwyczajny odpad komunalny na terenie UE. Aby zapobiec przed ewentualnym zagrożeniem dla środowiska czy ludzi należy urządzenie prawidłowo zutylizować lub poddać recyklingowi. Aby zwrócić zużyte urządzenie skontaktuj się ze sprzedawcą bądź producentem. Mogą oni wziąć urządzenie, aby nie wyrządzało szkody dla środowiska Ten produkt podlega zarejestrowanym patentom, ktokolwiek kto będzie próbował kopiować urządzenie będzie pociągnięty do odpowiedzialności karnej! All rights reserved by SZANIEC S.C. 12
