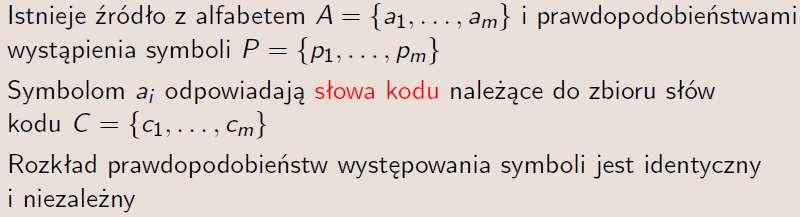

1 Definicja Jeśli wtedy

2 Cel kompresji: zredukowanie do minimum oczekiwanego (średniego) kosztu gdzie l i jest długością słowa kodu c i kodującego symbol a i Definicja Definicje Efektywność kodowania określamy jako H 00% L śr 2 Kod jest przedrostkowy, jeśli nie możemy otrzymać żadnego słowa kodu z innego słowa kodu poprzez dodanie do niego zer lub jedynek (tzn. Żadne słowo kodu nie jest przedrostkiem innego słowa kodu)

3 Definicja Może istnieć wiele takich kodów Twierdzenie Ważne twierdzenie nazywa się nierównością Krafta

4 Przykład. Rozważmy tekst Stanisława Wyspiańskiego: Jakżeż ja się uspokoję Jakżeż ja się uspokoję - Pełne strachu oczy moje, Pełne grozy myśli moje, Pełne trwogi serce moje, Pełne drżenia piersi moje - Jakżeż ja się uspokoję Założenia: Każdy symbol odpowiada jednemu znakowi Prawdopodobieństwo wystąpienia każdego symbolu jest jednakowo prawdopodobne Przyjmujemy kod ASCII rozszerzony o polskie litery, czyli ISO

5 Przykład. Rozważmy tekst Stanisława Wyspiańskiego: Jakżeż ja się uspokoję Jakżeż ja się uspokoję - Pełne strachu oczy moje, Pełne grozy myśli moje, Pełne trwogi serce moje, Pełne drżenia piersi moje - Jakżeż ja się uspokoję Założenia: Każdy symbol odpowiada jednemu znakowi Prawdopodobieństwo wystąpienia każdego symbolu jest jednakowo prawdopodobne Przyjmujemy kod ASCII rozszerzony o polskie litery, czyli ISO

6 Przykład. Rozważmy tekst Stanisława Wyspiańskiego: Jakżeż ja się uspokoję Jakżeż ja się uspokoję - Pełne strachu oczy moje, Pełne grozy myśli moje, Pełne trwogi serce moje, Pełne drżenia piersi moje - Jakżeż ja się uspokoję Założenia: Każdy symbol odpowiada jednemu znakowi Prawdopodobieństwo wystąpienia każdego symbolu jest jednakowo prawdopodobne Przyjmujemy kod ASCII rozszerzony o polskie litery, czyli ISO Model bardziej złożony

7 Przykład. Rozważmy tekst Stanisława Wyspiańskiego: Jakżeż ja się uspokoję Jakżeż ja się uspokoję - Pełne strachu oczy moje, Pełne grozy myśli moje, Pełne trwogi serce moje, Pełne drżenia piersi moje - Jakżeż ja się uspokoję Założenia: Każdy symbol odpowiada jednemu znakowi Prawdopodobieństwo wystąpienia każdego symbolu jest jednakowo prawdopodobne Przyjmujemy kod ASCII rozszerzony o polskie litery, czyli ISO Model bardziej złożony

8 Model bardziej złożony Dodatkowe koszty

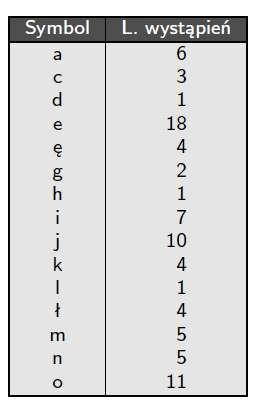

9 Częstość występowania symboli w sekwencji:

10 Rozważmy model wykorzystujący informacje o częstości występowania symboli

11 Przykładowy kod Dodatkowe koszty

12 Definicja Zalety Bardzo szybkie kodowanie dzięki prostocie konstrukcji kodów i ich regularności Brak potrzeby przesyłania informacji o budowie kodu do dekodera Wady Zwykle słaby współczynnik kompresji Możliwa ekspansja danych jeśli rozkład prawdopodobieństwa występowania symboli nie pasuje do założonego przy konstrukcji kodu

13 Kod unarny Cechy Zastosowania Długość: x bitów

14 Kod binarny Cechy Zastosowania Długość:

15 Definicja Komentarz: Cechy Zastosowania Długość:

16 Definicja Komentarz: Cechy Zastosowania Długość:

17 Liczby Fibonacciego definiuje następująca zależność rekurencyjna: przy czym Każda liczba całkowita dodatnia może być zapisana jako suma różnych liczb Fibonacciego Definicja Przykład

18 Odwrócona reprezentacja Zeckedndofra W trakcie kodowania wygodniejsza jest reprezentacja, w której najmniej znaczący bit znajduje się na początku Przykład Każdą liczbę całkowitą można przedstawić w odwróconej reprezentacji Zeckendorfa w taki sposób, aby nie zawierała dwóch następujących po sobie jedynek.

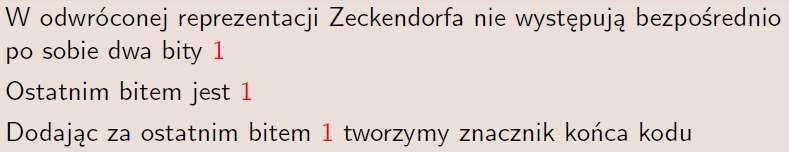

19 Definicja Komentarz

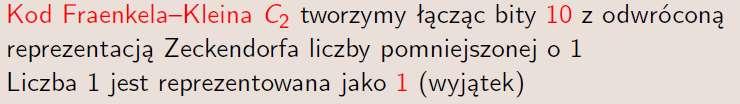

20 Definicja Komentarz

21 Zalety Prosta budowa Wady Nieco trudniejszy w obliczaniu niż wcześniejsze kody Stosunkowo dobry współczynnik kompresji dla danych, dla których prawdopodobieństwo występowania symboli maleje dla kolejnych symboli alfabetu

22

23 Definicja Zalety Wady

24 Podstawowe twierdzenie Shannona o kodowaniu bezszumowym Dla bezpamięciowego źródła S o entropii H(S) możliwe jest przypisanie ciągom k symboli źródła, słów kodu przedrostkowego tak, że spełnione jest H(S) L k / k < H(S) + / k asymptotycznie, możliwe jest uzyskanie średniej długości kodu (w przeliczeniu na pojedynczy symbol) równej entropii źródła optymalna długość słowa kodowego dla symbolu o prawdopodobieństwie p równa jest log (p) (czyli autoinformacji dla tego symbolu) można zbudować koder entropijny o efektywności bliskiej 00%

25 Jak wygenerować kod przedrostkowy? Problem: Mamy wyznaczony przez model rozkład prawdopodobieństwa symboli źródła p, p 2, p 3, p 4... p N, : p i = Znamy optymalne długości słów kodowych (tj. przybliżone długości słów optymalnego kodu przedrostkowego) l, l 2, l 3, l 4... l N : l i = log (p ) i Wiemy jaki warunek muszą spełniać długości słów kodowych aby istniał kod jednoznacznie dekodowalny (nierówność Krafta) 2 -l i Chcemy wyznaczyć Kod przedrostkowy o minimalnej średniej długości kodu szukamy: dokładnych długości słów szukamy: postaci (kolejnych bitów) słów

26 Algorytm Shannona-Fano generuje kod przedrostkowy dla zadanego rozkładu prawdopodobieństwa symboli alfabetu. Krok : Ustaw symbole alfabetu źródła w ciąg s uporządkowane zgodnie z prawdopodobieństwem ich użycia; Krok 2: AlgorytmShannonaFano(ciąg s) if (s zawiera dwa symbole) dołącz 0 do słowa kodowego jednego z symboli, do słowa drugiego symbolu; elseif (s zawiera więcej niż dwa symbole) podziel s na dwa podciągi s i s2 tak, by różnica między sumą prawdopodobieństw symboli w podciągach była najmniejsza; dołącz 0 do słów kodowych symboli w s i do słów symboli w s2; AlgorytmShannonaFano(s); AlgorytmShannonaFano(s2); endif;

27 Przykład: kodujemy ciąg abracadabra W tabeli mamy ciąg symboli alfabetu źródła i kolejne kroki budowania słów kodowych ciąg s c d r b a częstość symbolu / / 2/ 2/ 5/ ciąg s i s 2 c d r b a słowo symbolu ciąg s i s 2 c d r b słowo symbolu ciąg s i s 2 c d słowo symbolu ciąg s 2 i s 22 r b słowo symbolu wynik

28 Przykład: kodujemy ciąg abracadabra Można wygenerować kod o innych długościach słów ciąg s c d r b a częstość symbolu / / 2/ 2/ 5/ ciąg s i s 2 c d r b a słowo symbolu ciąg s i s 2 c d r b słowo symbolu ciąg s i s 2 c d r słowo symbolu ciąg s i s 2 c d słowo symbolu wynik

29 Algorytm Huffmana generuje kod przedrostkowy dla zadanego rozkładu prawdopodobieństwa symboli alfabetu. W algorytmie Huffmana buduje się drzewo binarne, zwane drzewem Huffmana. Każdemu z liści odpowiada pojedynczy symbol alfabetu źródła. Z każdym węzłem skojarzona jest waga równa łącznemu prawdopodobieństwu liści w poddrzewie dla którego ten węzeł jest korzeniem 2. Utwórz n drzew, gdzie n jest rozmiarem alfabetu źródła. Każdemu z symboli alfabetu źródła odpowiada pojedyncze drzewo składające się wyłącznie z korzenia i mające wagę równą prawdopodobieństwu wystąpienia danego symbolu. 3. Wyznacz dwa drzewa o najmniejszych wagach i utwórz z nich nowe drzewo, w którym dwa właśnie wyznaczone drzewa te są synami korzenia o wadze równej sumie ich wag. Powtarzaj krok 2 aż pozostanie tylko jedno drzewo (n razy). 4. Słowo kodowe kodu Huffmana dla danego symbolu znajduje się przechodząc ścieżką od korzenia drzewa Huffmana do liścia odpowiadającego temu symbolowi (i-ty bit słowa kodowego ma wartość 0, jeżeli i-ta krawędź ścieżki prowadzi do lewego syna i-tego węzła, a jeżeli do prawego).

30 Przykład: kodujemy ciąg abracadabra 2. Wyznacz dwa drzewa o najmniejszych wagach i utwórz z nich nowe drzewo, w którym dwa właśnie wyznaczone drzewa te są synami korzenia o wadze równej sumie ich wag. Powtarzaj krok 2 aż pozostanie tylko jedno drzewo (n razy). 4/ 0 2/ 0 5/ 2/ / / 2/ a b c d r

31 Przykład: kodujemy ciąg abracadabra 2. Wyznacz dwa drzewa o najmniejszych wagach i utwórz z nich nowe drzewo, w którym dwa właśnie wyznaczone drzewa te są synami korzenia o wadze równej sumie ich wag. Powtarzaj krok 2 aż pozostanie tylko jedno drzewo (n razy). 0 6/ 0 4/ 0 2/ 0 5/ 2/ / / 2/ a b c d r

32 0 6/ 0 3. Słowo kodowe kodu Huffmana dla danego symbolu znajduje się przechodząc ścieżką od korzenia drzewa Huffmana do liścia odpowiadającego temu symbolowi (i-ty bit słowa kodowego ma wartość 0, jeżeli i-ta krawędź ścieżki prowadzi do lewego syna i-tego węzła, a jeżeli do prawego). 4/ 0 symbol słowo kodowe 0 2/ a 0 b 0 0 c 0 0 5/ 2/ / / 2/ d 0 a b c d r r

33 Własności kodów Huffmana Podobnie, jak algorytm Shannona-Fano, przedstawiony algorytm jest niedeterministyczny niedeterminizm można łatwo usunąć kanoniczne kodowanie Huffmana Efektywnośc kodów Huffmana jest typowo nieznacznie większa niż Shannona-Fano (dla przykładu abracadabra jest taka sama) algorytm Huffmana jest prostszy symbol Shannon-Fano () Shannon-Fano (2) Huffman a 0 b c d r

34 Zalety o prosty o szybki Wady o nieefektywny, gdy prawdopodobieństwo wystąpienia jednego z symboli alfabetu źródła jest duże (ale można kodować ciągi symboli) o dwuprzebiegowy (koszt transmisji modelu może być duży, nie do zastosowania wprost do kodowania on-line)

35 Użycie algorytmu Huffmana w adaptacyjnym modelu jest możliwe Metoda brute-force każdorazowo po zakodowniu symbolu buduj od nowa drzewo Huffmana ( Uwaga na Zero Frequency Problem )... ale w praktyce zbyt kosztowne Ale mamy algorytm generujący kod zbliżony do kodu Huffmana, nadający się do zastosowania w algorytmie adaptacyjnym. Drzewo Huffmana budowane jest przyrostowo możliwa jest aktualizacja modelu został wynaleziony niezależnie przez Fallera i Gallagera udoskonalony przez Cormacka i Horspoola oraz (niezależnie) przez Knutha następnie udoskonalony przez Vittera

36 Na czym polega? Budujemy przyrostowo drzewo binarne, którego węzły zawierają liczniki częstości, a liście są dodatkowo skojarzone z symbolami alfabetu źródła Drzewo ma własność rodzeństwa, gdy:. każdy węzeł nie będący liściem ma 2 potomków; 2. przechodząc węzły w kolejności z góry do dołu, a na danym poziomie od prawej do lewej, otrzymamy ciąg węzłów o nierosnących licznikach. Drzewo mające własność rodzeństwa jest drzewem Huffmana (tw. Fallera- Gallagera)

37 Przykład: drzewo mające własność rodzeństwa 5 6 a 2 r b c d

38 Budowane drzewo zawiera liść (0-węzeł) reprezentujący wszystkie symbole, które jeszcze nie wystąpiły w kodowanym ciągu Kodowanie rozpoczynamy od drzewa składającego się wyłącznie z 0- węzła Używamy pomocniczej struktury węzły, listy dwukierunkowej zawierającej węzły drzewa uporządkowane w kolejności przeglądania drzewa z góry do dołu, a na danym poziomie od prawej do lewej Podlistę listy węzły składającą się z wszystkich węzłów o wartości licznika i nazywamy blokiem-i, a pierwszy węzeł takiego bloku liderem

39 DynamiczneKodowanieHuffmanaFGK(symbol s) p = liść zawierający symbol s; wyprowadź słowo kodowe dla s (*); if p jest 0-węzłem utwórz nowy węzeł q dla symolu s; q.licznik = ; p = nowy węzeł w miejscu 0-węzła będący rodzicem 0-węzła i węzła q; p.licznik = ; else p.licznik++; endif while p nie jest korzeniem if p narusza własność rodzeństwa if lider bloku-i zawierającego p nie jest rodzicem p zamień p z liderem; endif endif p = rodzic(p); p.licznik++; endwhile

40 a p b r 0 2 p 0 q a a a 0 0 q b b Przykład: kodujemy ciąg abrr, wstawienie symbolu b

41 r p 2 2 a p a a 0 b b b 0 0 r r wstawienie symbolu r (przywróć własność rodzeństwa)

42 r p p a a a b b b r r r wstawienie symbolu r

43 r a a a b b b r p r p r ponowne wstawienie symbolu r (przywróć własność rodzeństwa)

44 3 4 p a r b b p r a ponowne wstawienie symbolu r (przywróć własność rodzeństwa)

45 4 2 2 r b 0 a postać drzewa po przetworzeniu ciągu abrr

46 Dodatkowe założenie: w bloku-i węzłów najpierw znajdują się węzły wewnętrzne, później liście minimalizujemy głębokość drzewa bardziej złożone staje się przywracanie własności rodzeństwa ciąg o długości s zakodujemy na nie więcej niż h+s bitach, gdzie h to liczba bitów dla kodowania statycznego Huffmana

47 Algorytm adaptacyjny można zbudować z kilku stałych modeli Ale po kolei... Zmodyfikowane kody binarne Rodzina kodów Golomba Rodzina kodów Golomba-Rice a Model danych dla parametrycznej rodziny kodów (model algorytmu FELICS)

48 Prefiksowy kod dla skończonego alfabetu, np. dla liczb 0.. j- słowa kodowe o długości log(j) lub log (j) bitów, gdzie j to rozmiar alfabetu właściwie to rodzina kodów (długość słowa kodowego kodu binarnego dla alfabetu j symboli to log(j) ) Symbol Alfabet

49 Generowanie słowa kodowego kodujemy liczbę i zmodyfikowanym kodem binarnym dla liczb 0.. j, przyjmijmy N = log(j) i n = 2 N jeżeli i < n j zakoduj i za pomocą N -bitowego kodu binarnego else zakoduj i + n j za pomocą N -bitowego kodu binarnego Własności zmodyfikowanego kodu binarnego długość słowa kodowego: log(j) lub log (j) dla j = 2 N kod staje się N -bitowym kodem binarnym liczba dłuższych słów kodowych jest zawsze parzysta

50 parametryczna rodzina kodów przeznaczona do kodowania nieujemnych liczb całkowitych nieskończona parametrem kodu jest całkowite m, m > 0 zawiera kody optymalne dla wykładniczego rozkładu prawdopodobieństwa symboli (dla niektórych parametrów rozkładu) (nadaje się do źródeł o rozkładzie nierosnącym) słowa kodowe łatwe w generacji i dekodowaniu

51

52 Generowanie słowa kodowego kodujemy liczbę x kodem Golomba z parametrem m np. 8 kodem Golomba z parametrem 3 prefiks słowa: x/m 8/3 = 2 zakodowane unarnie (kod α Eliasa) 0 sufiks słowa: x mod m 8 mod 3 = 2 zakodowane zmodyfikowanym kodem binarnym dla przedziału [0, m ]

53

54 Jest to szczególny przypadek kodu Golomba zauważony już przez Golomba i niezależnie od niego odkryty przez Rice a. Kody Golomba są szczególnie proste, gdy m = 2 k kodujemy liczbę x kodem Golomba-Rice a z parametrem k prefiks słowa: x/ 2 k zakodowane unarnie (kod α Eliasa) x >> k sufiks słowa: x mod 2 k zakodowane zmodyfikowanym kodem binarnym dla przedziału [0, m ] k najmniej znaczących bitów x

55 Dla skończonego alfabetu używamy tylko części nieskończonej rodziny. Przyjmijmy rozmiar alfabetu 2 N dla rodziny Golomba kody o m > 2 N- mają słowa kodowe wszystkich symboli alfabetu dłuższe od kodu o m = 2 N- dla kodów Golomba- Rice a kody o k > N mają słowa wszystkich symboli alfabetu dłuższe od kodu o k = N sensowne jest używanie początkowych 2 N- kodów sensowne jest używanie początkowych N kodów (k = 0.. N )

56

57 Rodziny Golomba-Rice a można użyć do kodowania ciągów symboli o wykładniczym rozkładzie prawdopodobieństwa. (rozkład często spotykany w kompresji obrazów, dźwięków... ) Jeżeli parametr rozkładu jest nieznany, lub zmienia się w trakcie pracy źródła to parametr kodu Golomba-Rice a trzeba dobierać adaptacyjnie. Jak to zrobić? Wybierajmy ten kod, który jest najlepszy dla już przetworzonych symboli Jak to zrobić?

58 Algorytm modelowania zastosowany przez Howarda i Vittera w algorytmie bezstratnej kompresji obrazów FELICS. Idea Dla każdego kodu z rodziny utrzymuj licznik (tablica liczników) licznik liczby bitów, którą by uzyskano, kodując dotychczas przetworzoną część ciągu tym kodem. Po zakodowaniu symbolu zwiększ licznik każdego z kodów o długość słowa kodowego właśnie zakodowanego symbolu w kodzie odpowiadającym licznikowi Do kodowania symbolu użyj kodu o najmniejszym liczniku

59 Udoskonalenie: okresowo, gdy wartość najmniejszego z liczników przekroczy pewien próg, podziel wszystkie liczniki przez 2 unikniemy przepełnienia zwiększymy znaczenie symboli kodowanych niedawno Ww. metoda to tylko część całego algorytmu (i tylko część modelu) Metoda z FELICS nadaje się do każdej rodziny Jeszcze prostsza metoda istnieje dla rodziny Golomba-Rice a zastosowana przez Weinberger, Seroussi, Sapiro w algorytmie LOCO(JPEG-LS) niezależnie od rozmiaru alfabetu mamy 2 liczniki (licznik zakodowanych symboli i licznik sumy wartości tych symboli)

60 Warto się zapoznać Idea kodowania arytmetycznego Koncepcja implementacji dla liczb o ograniczonej precyzji Wybrane algorytmy MQ-Coder Range-Coder Szybki model dla kodera arytmetycznego
