1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIWALNY OPIS OCHRONNY PL WZORU UŻYTKOWEGO Q.l) Numer zgłoszenia: Data zgłoszenia: ) Intel7: G06F 19/00 G06F 159:00 G06K 19/067 Terminallokalnego systemu rejestracji usług medycznych (43) Zgłoszenie ogłoszono: BUP 03/99 (73) Uprawniony z prawa ochronnego: "U NICARD" Spółka Akcyjna, Kraków, PL vv O udzieleniu prawa ochronnego ogłoszono: WUP 03/03 C72) Twórca wzoru użytkowego: Jacek Biskupski, Kraków, PL

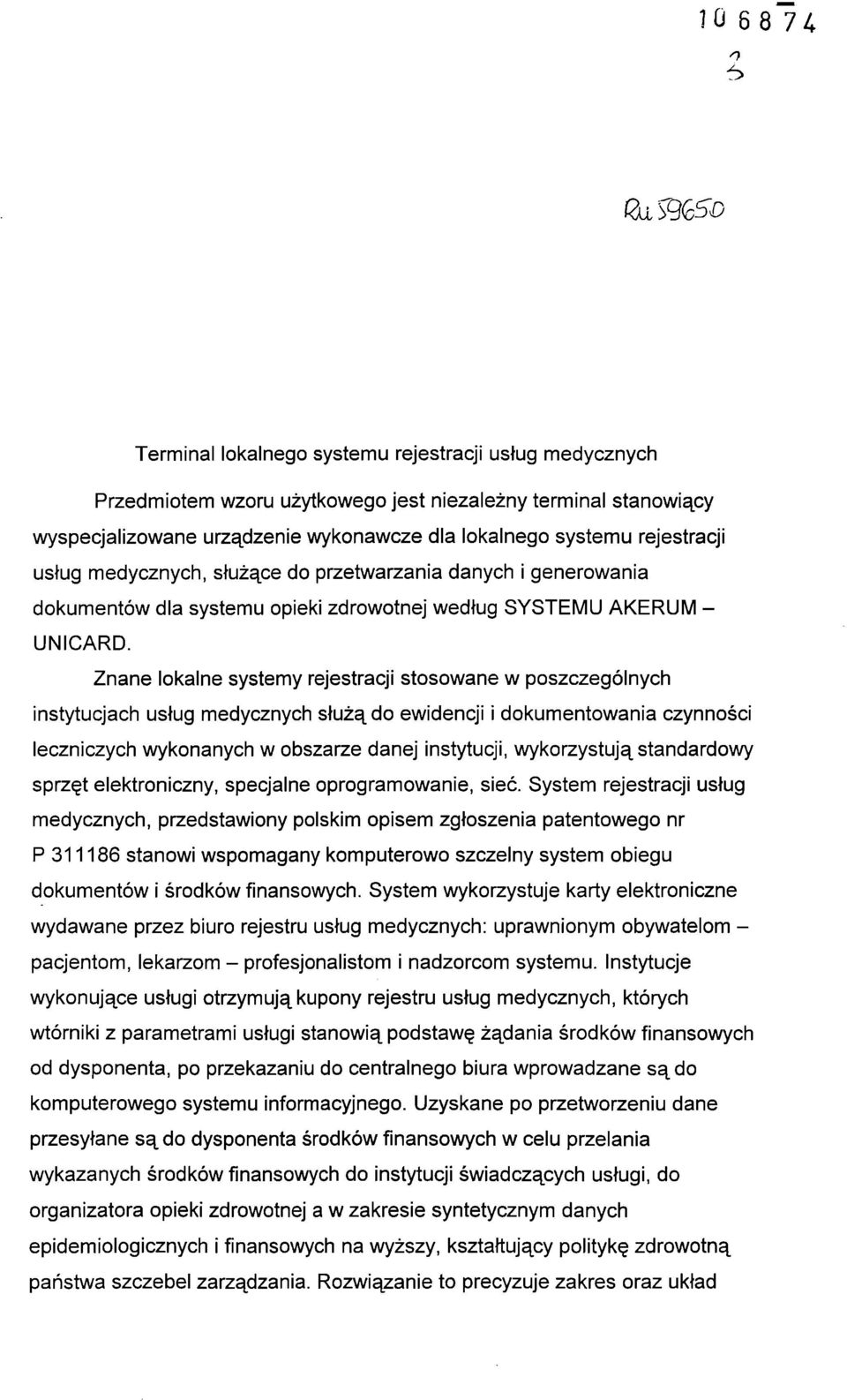

2 10 68 ttimzo Terminal lokalnego systemu rejestracji usług medycznych Przedmiotem wzoru użytkowego jest niezależny terminal stanowiący wyspecjalizowane urządzenie wykonawcze dla lokalnego systemu rejestracji usług medycznych, służące do przetwarzania danych i generowania dokumentów dla systemu opieki zdrowotnej według SYSTEMU AKERUM - UNICARD. Znane lokalne systemy rejestracji stosowane w poszczególnych instytucjach usług medycznych służą do ewidencji i dokumentowania czynności leczniczych wykonanych w obszarze danej instytucji, wykorzystują standardowy sprzęt elektroniczny, specjalne oprogramowanie, sieć. System rejestracji usług medycznych, przedstawiony polskim opisem zgłoszenia patentowego nr P stanowi wspomagany komputerowo szczelny system obiegu dokumentów i środków finansowych. System wykorzystuje karty elektroniczne wydawane przez biuro rejestru usług medycznych: uprawnionym obywatelom - pacjentom, lekarzom - profesjonalistom i nadzorcom systemu. Instytucje wykonujące usługi otrzymują kupony rejestru usług medycznych, których wtórniki z parametrami usługi stanowią podstawę żądania środków finansowych od dysponenta, po przekazaniu do centralnego biura wprowadzane są do komputerowego systemu informacyjnego. Uzyskane po przetworzeniu dane przesyłane są do dysponenta środków finansowych w celu przelania wykazanych środków finansowych do instytucji świadczących usługi, do organizatora opieki zdrowotnej a w zakresie syntetycznym danych epidemiologicznych i finansowych na wyższy, kształtujący politykę zdrowotną państwa szczebel zarządzania. Rozwiązanie to precyzuje zakres oraz układ

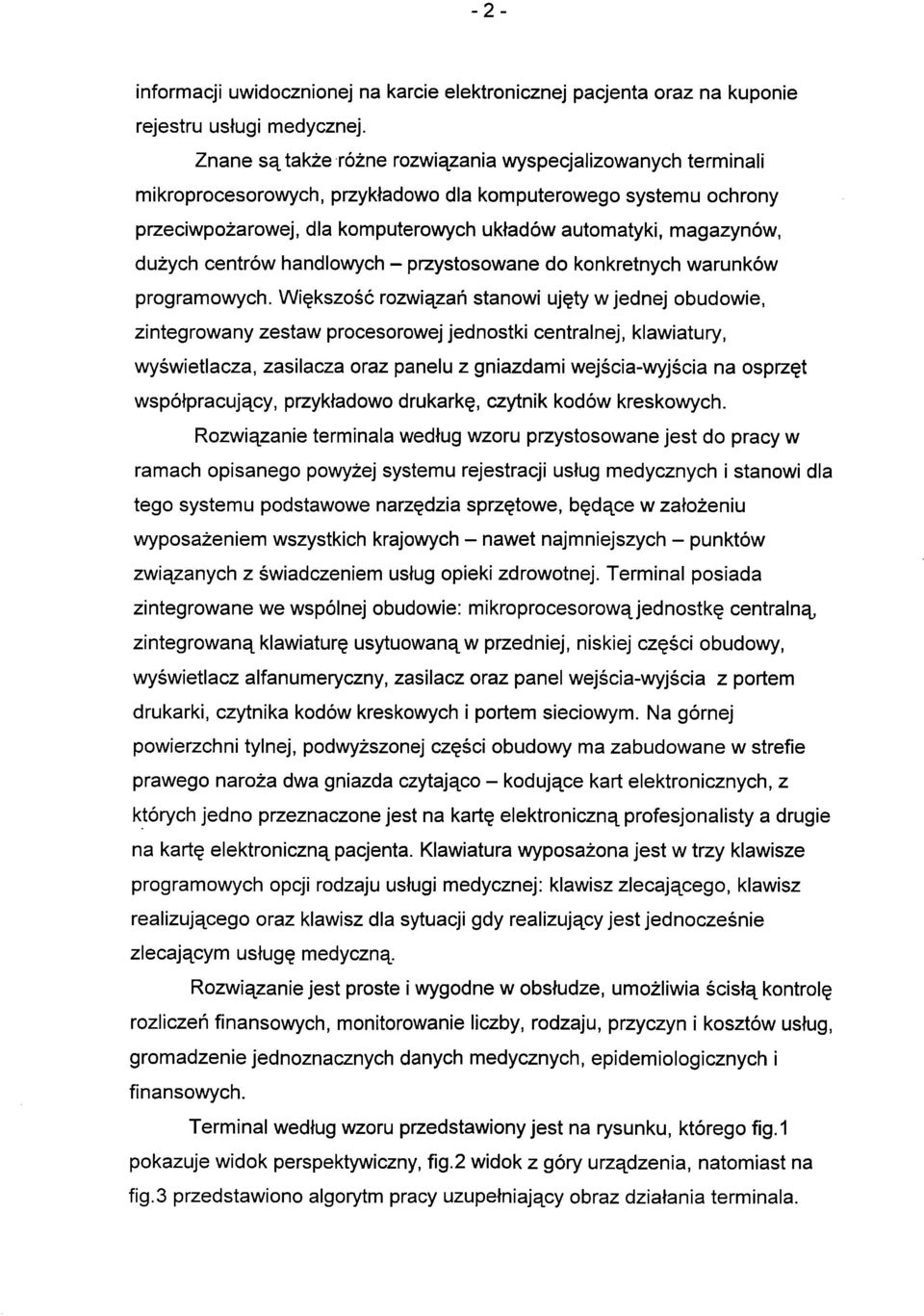

3 -2- informacji uwidocznionej na karcie elektronicznej pacjenta oraz na kuponie rejestru usługi medycznej. Znane są także różne rozwiązania wyspecjalizowanych terminali mikroprocesorowych, przykładowo dla komputerowego systemu ochrony przeciwpożarowej, dla komputerowych układów automatyki, magazynów, dużych centrów handlowych - przystosowane do konkretnych warunków programowych. Większość rozwiązań stanowi ujęty w jednej obudowie, zintegrowany zestaw procesorowej jednostki centralnej, klawiatury, wyświetlacza, zasilacza oraz panelu z gniazdami wejścia-wyjścia na osprzęt współpracujący, przykładowo drukarkę, czytnik kodów kreskowych. Rozwiązanie terminala według wzoru przystosowane jest do pracy w ramach opisanego powyżej systemu rejestracji usług medycznych i stanowi dla tego systemu podstawowe narzędzia sprzętowe, będące w założeniu wyposażeniem wszystkich krajowych - nawet najmniejszych - punktów związanych z świadczeniem usług opieki zdrowotnej. Terminal posiada zintegrowane we wspólnej obudowie: mikroprocesorowąjednostkę centralną zintegrowaną klawiaturę usytuowaną w przedniej, niskiej części obudowy, wyświetlacz alfanumeryczny, zasilacz oraz panel wejścia-wyjścia z portem drukarki, czytnika kodów kreskowych i portem sieciowym. Na górnej powierzchni tylnej, podwyższonej części obudowy ma zabudowane w strefie prawego naroża dwa gniazda czytająco - kodujące kart elektronicznych, z których jedno przeznaczone jest na kartę elektroniczną profesjonalisty a drugie na kartę elektroniczną pacjenta. Klawiatura wyposażona jest w trzy klawisze programowych opcji rodzaju usługi medycznej: klawisz zlecającego, klawisz realizującego oraz klawisz dla sytuacji gdy realizujący jest jednocześnie zlecającym usługę medyczną. Rozwiązanie jest proste i wygodne w obsłudze, umożliwia ścisłą kontrolę rozliczeń finansowych, monitorowanie liczby, rodzaju, przyczyn i kosztów usług, gromadzenie jednoznacznych danych medycznych, epidemiologicznych i finansowych. Terminal według wzoru przedstawiony jest na rysunku, którego fig.1 pokazuje widok perspektywiczny, fig.2 widok z góry urządzenia, natomiast na fig.3 przedstawiono algorytm pracy uzupełniający obraz działania terminala.

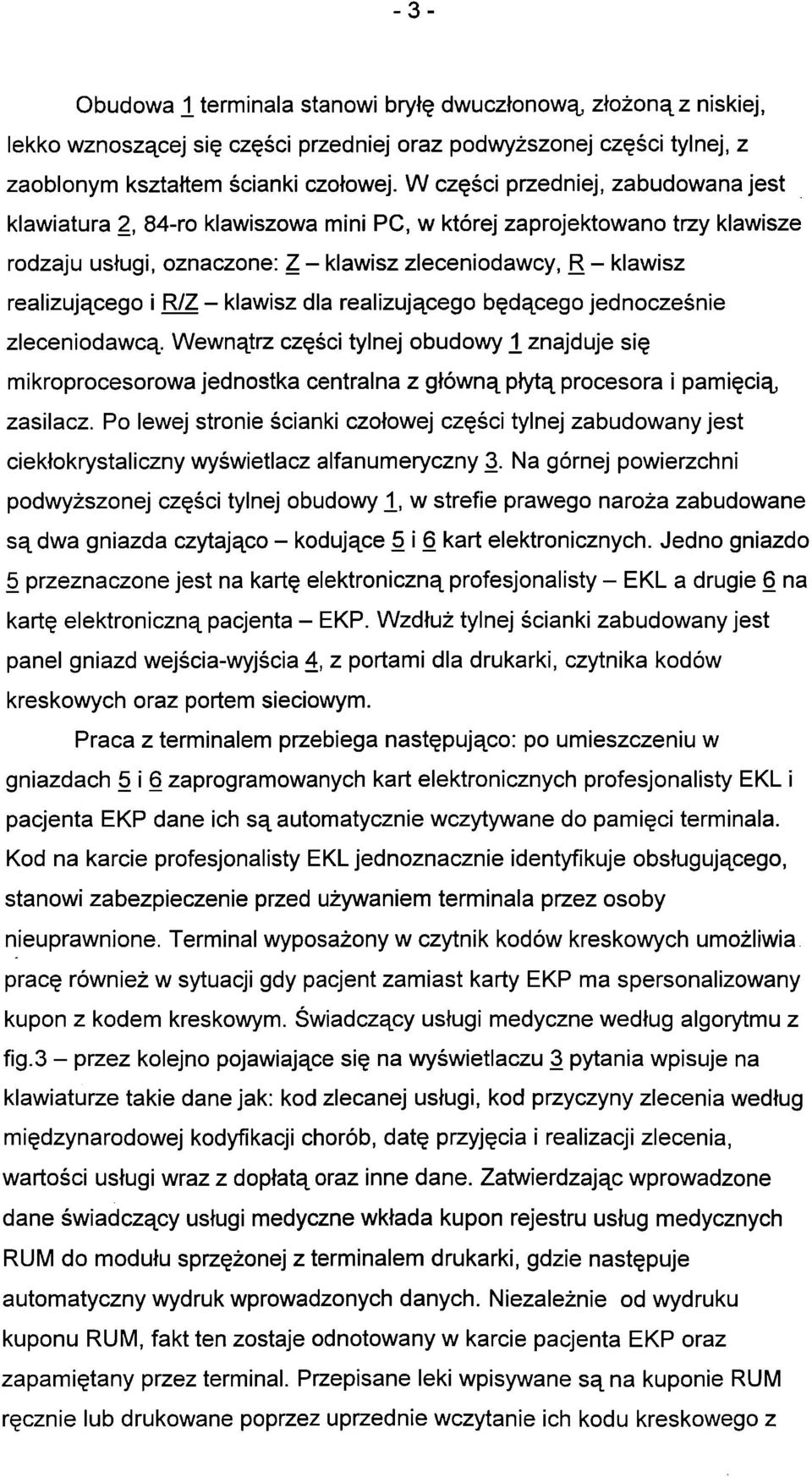

4 -3- Obudowa 1 terminala stanowi bryłę dwuczłonową złożoną z niskiej, lekko wznoszącej się części przedniej oraz podwyższonej części tylnej, z zaoblonym kształtem ścianki czołowej. W części przedniej, zabudowana jest klawiatura 2, 84-ro klawiszowa mini PC, w której zaprojektowano trzy klawisze rodzaju usługi, oznaczone: Z - klawisz zleceniodawcy, R - klawisz realizującego i R/Z - klawisz dla realizującego będącego jednocześnie zleceniodawcą. Wewnątrz części tylnej obudowy 1 znajduje się mikroprocesorowa jednostka centralna z główną płytą procesora i pamięcią zasilacz. Po lewej stronie ścianki czołowej części tylnej zabudowany jest ciekłokrystaliczny wyświetlacz alfanumeryczny 3. Na górnej powierzchni podwyższonej części tylnej obudowy 1_, w strefie prawego naroża zabudowane są dwa gniazda czytająco - kodujące 5 i 6 kart elektronicznych. Jedno gniazdo 5 przeznaczone jest na kartę elektroniczną profesjonalisty - EKL a drugie 6 na kartę elektroniczną pacjenta - EKP. Wzdłuż tylnej ścianki zabudowany jest panel gniazd wejścia-wyjścia 4, z portami dla drukarki, czytnika kodów kreskowych oraz portem sieciowym. Praca z terminalem przebiega następująco: po umieszczeniu w gniazdach 5 i 6 zaprogramowanych kart elektronicznych profesjonalisty EKL i pacjenta EKP dane ich są automatycznie wczytywane do pamięci terminala. Kod na karcie profesjonalisty EKL jednoznacznie identyfikuje obsługującego, stanowi zabezpieczenie przed używaniem terminala przez osoby nieuprawnione. Terminal wyposażony w czytnik kodów kreskowych umożliwia pracę również w sytuacji gdy pacjent zamiast karty EKP ma spersonalizowany kupon z kodem kreskowym. Świadczący usługi medyczne według algorytmu z fig.3 - przez kolejno pojawiające się na wyświetlaczu 3 pytania wpisuje na klawiaturze takie dane jak: kod zlecanej usługi, kod przyczyny zlecenia według międzynarodowej kodyfikacji chorób, datę przyjęcia i realizacji zlecenia, wartości usługi wraz z dopłatą oraz inne dane. Zatwierdzając wprowadzone dane świadczący usługi medyczne wkłada kupon rejestru usług medycznych RUM do modułu sprzężonej z terminalem drukarki, gdzie następuje automatyczny wydruk wprowadzonych danych. Niezależnie od wydruku kuponu RUM, fakt ten zostaje odnotowany w karcie pacjenta EKP oraz zapamiętany przez terminal. Przepisane leki wpisywane sana kuponie RUM ręcznie lub drukowane poprzez uprzednie wczytanie ich kodu kreskowego z

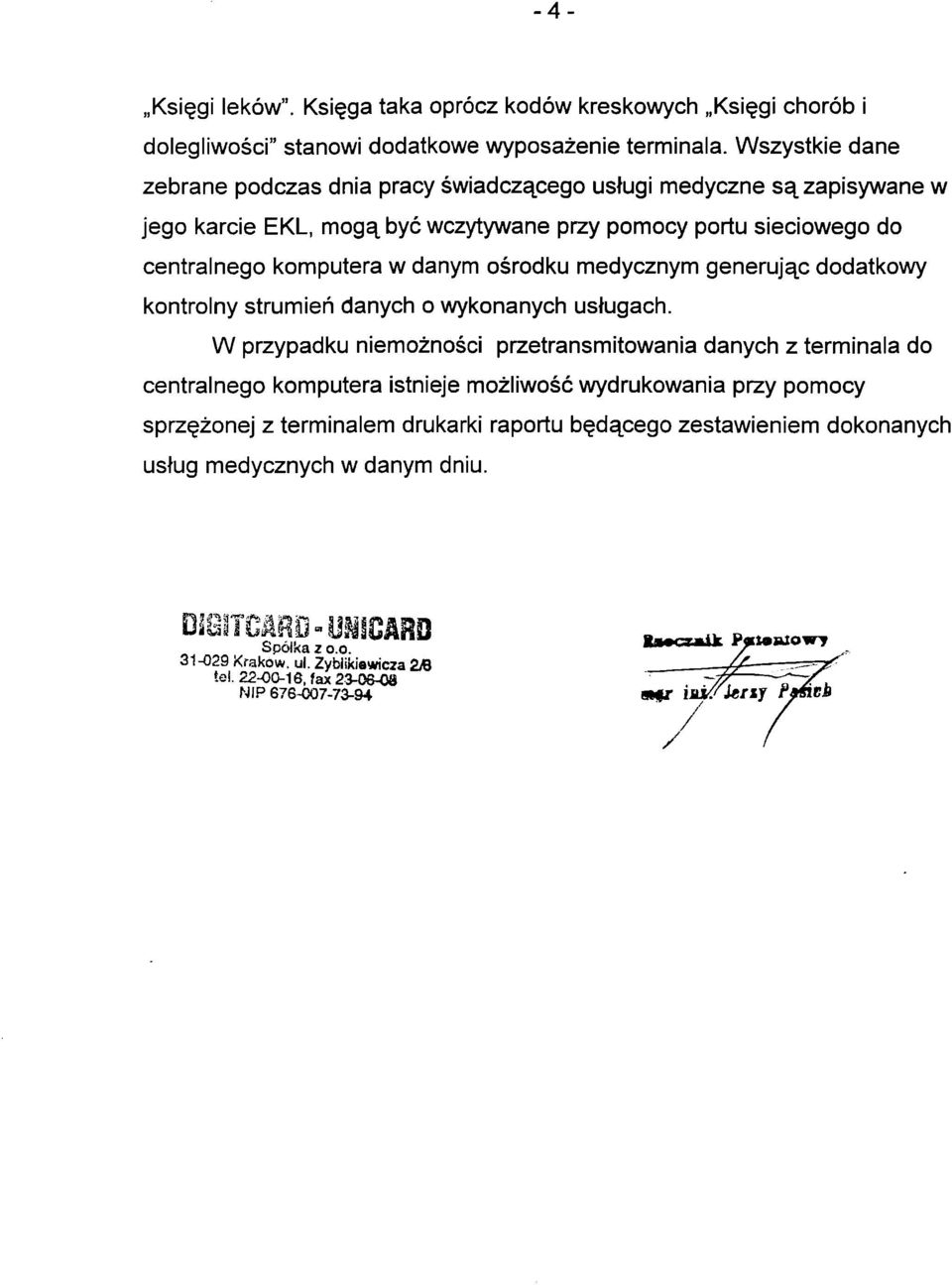

5 -4- Księgi leków". Księga taka oprócz kodów kreskowych Księgi chorób i dolegliwości" stanowi dodatkowe wyposażenie terminala. Wszystkie dane zebrane podczas dnia pracy świadczącego usługi medyczne są zapisywane w jego karcie EKL, mogą być wczytywane przy pomocy portu sieciowego do centralnego komputera w danym ośrodku medycznym generując dodatkowy kontrolny strumień danych o wykonanych usługach. W przypadku niemożności przetransmitowania danych z terminala do centralnego komputera istnieje możliwość wydrukowania przy pomocy sprzężonej z terminalem drukarki raportu będącego zestawieniem dokonanych usług medycznych w danym dniu. DI&ITCARD-UNICARD Spółka z o.o Kraków, ul. Zyblikiewicza 2& tel , fax NIP

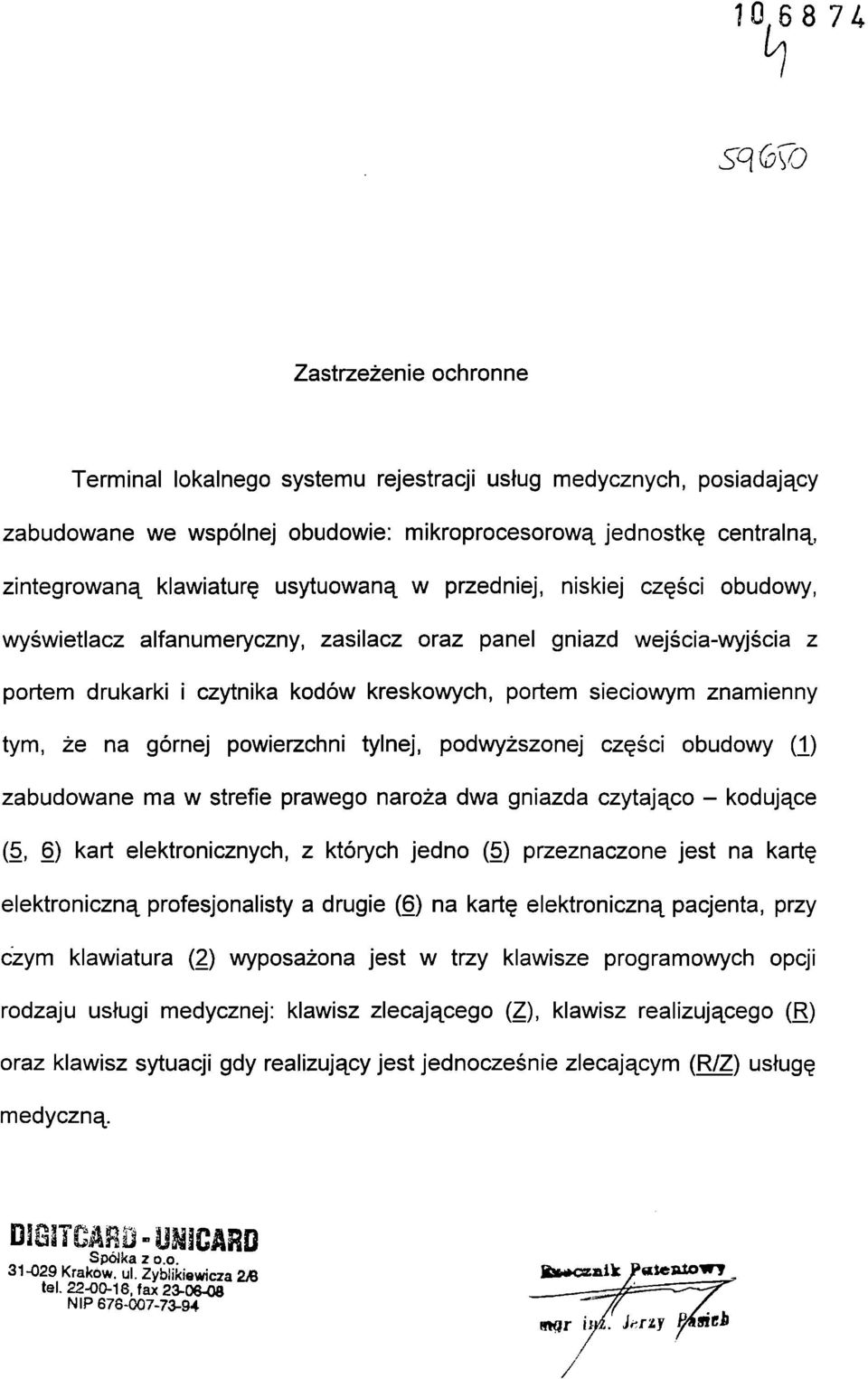

6 są<bvo Zastrzeżenie ochronne Terminal lokalnego systemu rejestracji usług medycznych, posiadający zabudowane we wspólnej obudowie: mikroprocesorową jednostkę centralną zintegrowaną klawiaturę usytuowaną w przedniej, niskiej części obudowy, wyświetlacz alfanumeryczny, zasilacz oraz panel gniazd wejścia-wyjścia z portem drukarki i czytnika kodów kreskowych, portem sieciowym znamienny tym, że na górnej powierzchni tylnej, podwyższonej części obudowy (1) zabudowane ma w strefie prawego naroża dwa gniazda czytająco - kodujące (5, 6) kart elektronicznych, z których jedno (5) przeznaczone jest na kartę elektroniczną profesjonalisty a drugie (6) na kartę elektroniczną pacjenta, przy czym klawiatura (2) wyposażona jest w trzy klawisze programowych opcji rodzaju usługi medycznej: klawisz zlecającego (Z), klawisz realizującego (R) oraz klawisz sytuacji gdy realizujący jest jednocześnie zlecającym (R/Z) usługę medyczną. SpóJka z o.o Kraków, ul. ZybJikiewicza 2M Jfc*#cznik Palejów* łel , fax :#=====^--^ NIP ~/r / /

7 10 6^74 fig.1 digitgard-unigard SpóJka z o.o Kraków, ul. Zyblikiewicza 2/3 tal G,fax fig. 2 im$r NIP /

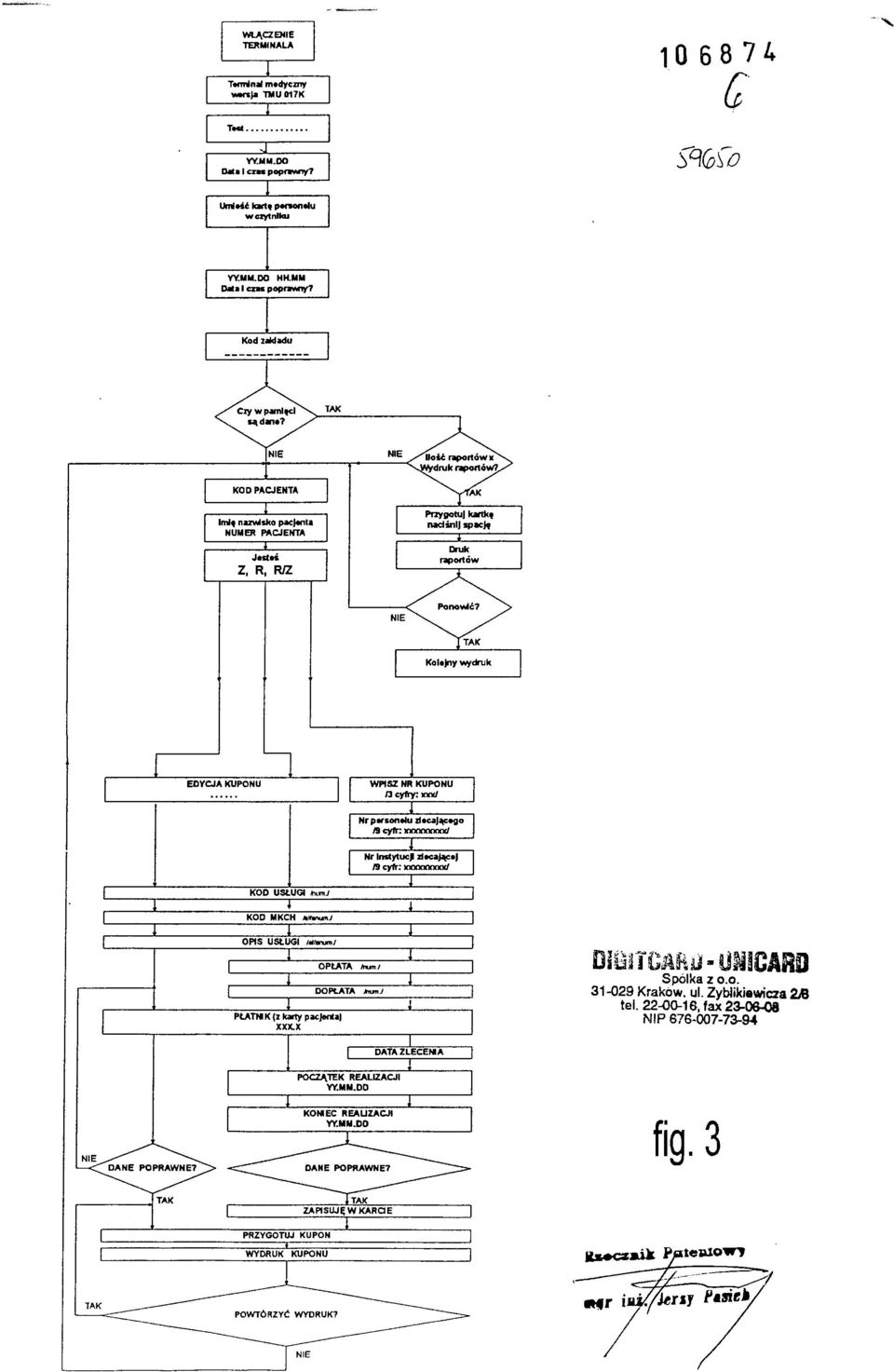

8 WŁĄCZENIE TERMINALA Terminal medyczny wertja TMU 017 K G YY.MM.DO Data I czas poprawny? 9\(o\o Umieść karta personelu wczytniku YY.MM.DO HH.MM Data I czas poprawny? PŁATNIK (z karty pacjenta) XXX.X Spółka z o.o Kraków, ul. Zyblikiewicza 2& tel , fax 23-06^8 NIP POCZĄTEK REALIZACJI YYMM.DD DATAZLECENIA 1 KONIEC REALIZACJI YY.MM.DO TAK Itak ZAPISUJĘW KARCIE 1 PRZYGOTUJ KUPON ł WYDRUK KUPONU fig. 3 iu*cxmik P/ate»iow7 TAK ^ ^- POWTÓRZYĆ WYDRUK? "~~~ -=- mąt iafflfcnj?****/
