1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA m OPIS OCHRONNY PL WZORU UŻYTKOWEGO (21J Numer zgłoszenia: Y1 5?) Intel7: Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: G07B 5/00 G07C 1/30 Urządzenie parkingowe (43) Zgłoszenie ogłoszono: BUP 12/02 (73) Uprawniony z prawa ochronnego: MBS Computergraphik Sp. z o.o., Błonie, PL (5^) O udzieleniu prawa ochronnego ogłoszono: WUP 02/05 (72) Twórcawzoru użytkowego: Lech Borejszo, Grodzisk Maz., PL Janusz Zawadzki, Warszawa, PL a.

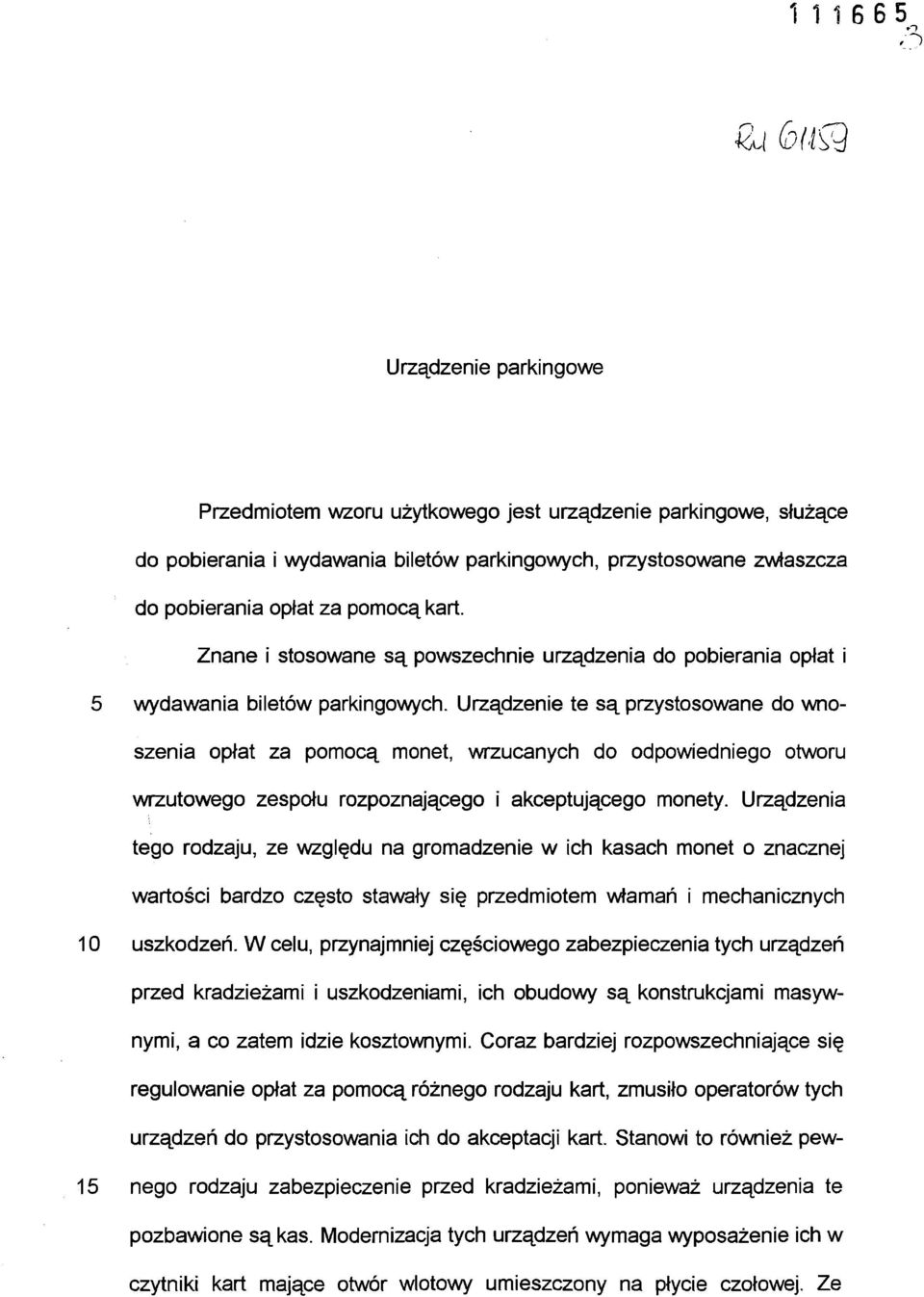

2 \U 6/4S9 Urządzenie parkingowe Przedmiotem wzoru użytkowego jest urządzenie parkingowe, służące do pobierania i wydawania biletów parkingowych, przystosowane zwłaszcza do pobierania opłat za pomocą kart. Znane i stosowane są powszechnie urządzenia do pobierania opłat i 5 wydawania biletów parkingowych. Urządzenie te są przystosowane do wno szenia opłat za pomocą monet, wrzucanych do odpowiedniego otworu wrzutowego zespołu rozpoznającego i akceptującego monety. Urządzenia tego rodzaju, ze względu na gromadzenie w ich kasach monet o znacznej wartości bardzo często stawały się przedmiotem włamań i mechanicznych 10 uszkodzeń. W celu, przynajmniej częściowego zabezpieczenia tych urządzeń przed kradzieżami i uszkodzeniami, ich obudowy są konstrukcjami masyw nymi, a co zatem idzie kosztownymi. Coraz bardziej rozpowszechniające się regulowanie opłat za pomocą różnego rodzaju kart, zmusiło operatorów tych urządzeń do przystosowania ich do akceptacji kart. Stanowi to również pew- 15 nego rodzaju zabezpieczenie przed kradzieżami, ponieważ urządzenia te pozbawione są kas. Modernizacja tych urządzeń wymaga wyposażenie ich w czytniki kart mające otwór wlotowy umieszczony na płycie czołowej. Ze

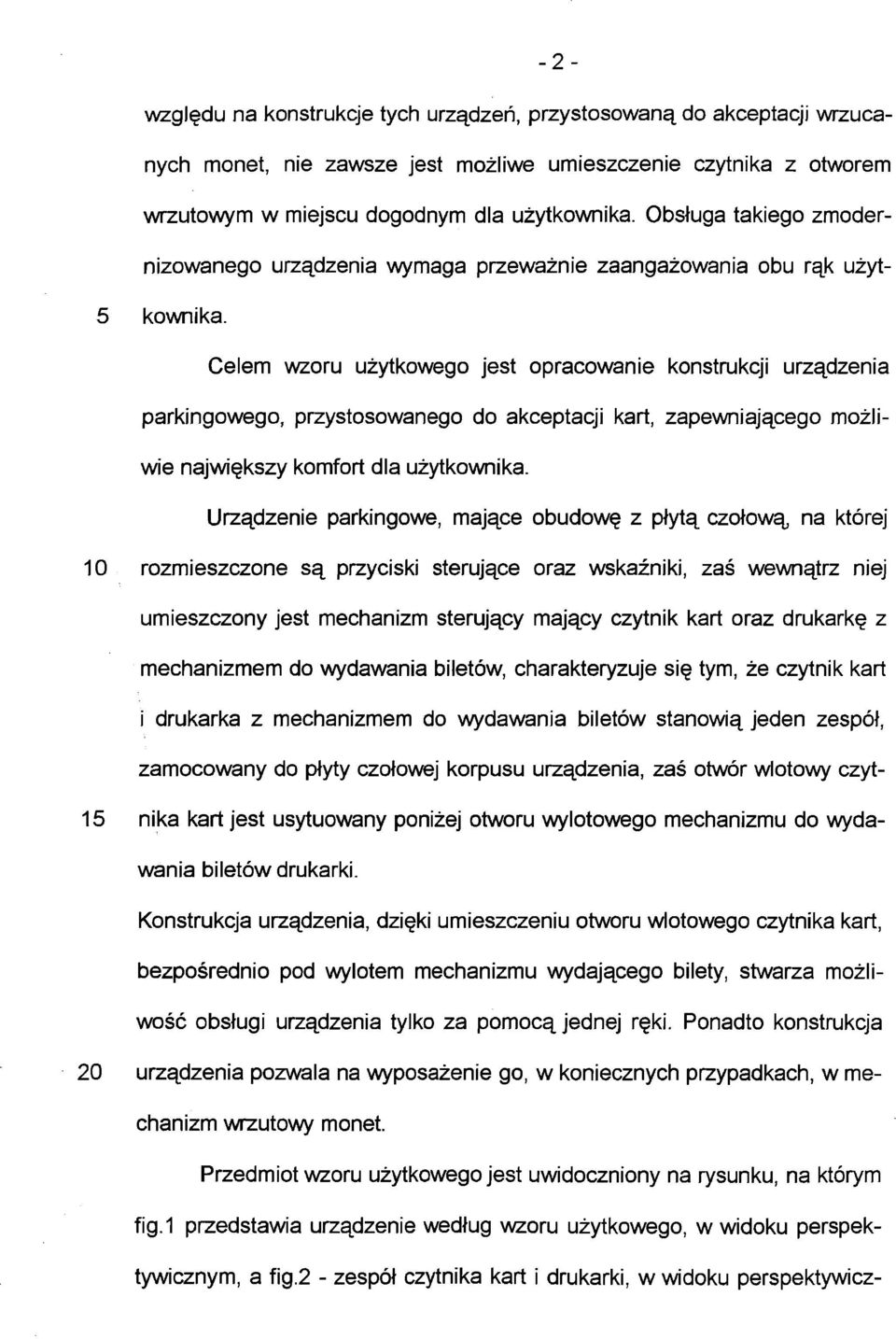

3 -2- względu na konstrukcje tych urządzeń, przystosowaną do akceptacji wrzuca nych monet, nie zawsze jest możliwe umieszczenie czytnika z otworem wrzutowym w miejscu dogodnym dla użytkownika. Obsługa takiego zmoder nizowanego urządzenia wymaga przeważnie zaangażowania obu rąk użyt- 5 kownika. Celem wzoru użytkowego jest opracowanie konstrukcji urządzenia parkingowego, przystosowanego do akceptacji kart, zapewniającego możli wie największy komfort dla użytkownika. Urządzenie parkingowe, mające obudowę z płytą czołową na której 10 rozmieszczone są przyciski sterujące oraz wskaźniki, zaś wewnątrz niej umieszczony jest mechanizm sterujący mający czytnik kart oraz drukarkę z mechanizmem do wydawania biletów, charakteryzuje się tym, że czytnik kart i drukarka z mechanizmem do wydawania biletów stanowią jeden zespół, zamocowany do płyty czołowej korpusu urządzenia, zaś otwór wlotowy czyt- 15 nika kart jest usytuowany poniżej otworu wylotowego mechanizmu do wyda wania biletów drukarki. Konstrukcja urządzenia, dzięki umieszczeniu otworu wlotowego czytnika kart, bezpośrednio pod wylotem mechanizmu wydającego bilety, stwarza możli wość obsługi urządzenia tylko za pomocą jednej ręki. Ponadto konstrukcja 20 urządzenia pozwala na wyposażenie go, w koniecznych przypadkach, w me chanizm wrzutowy monet. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, na którym fig.1 przedstawia urządzenie według wzoru użytkowego, w widoku perspek tywicznym, a fig.2 - zespół czytnika kart i drukarki, w widoku perspektywicz-

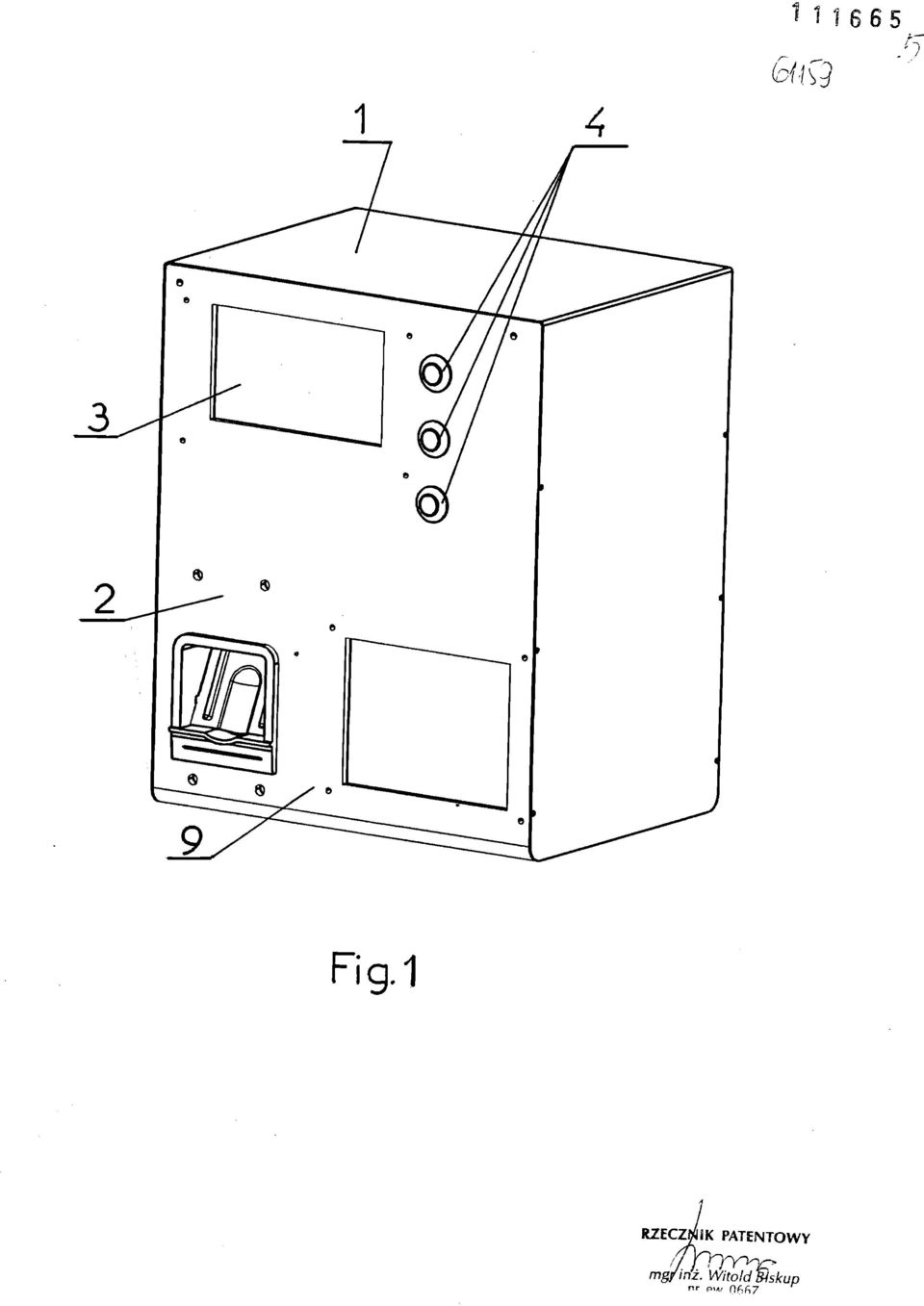

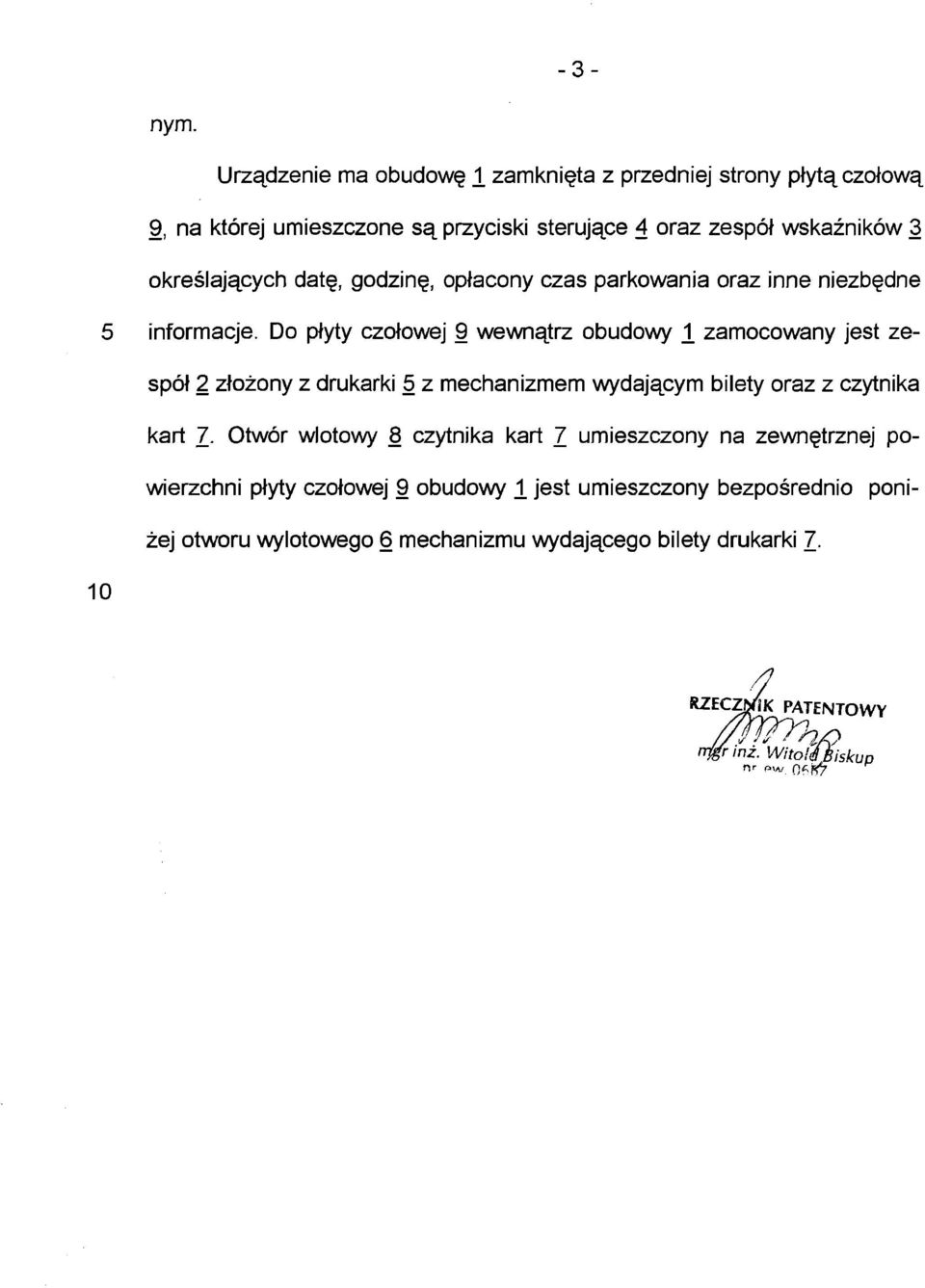

4 -3- nym. Urządzenie ma obudowę 1 zamknięta z przedniej strony płytą czołową 9, na której umieszczone są przyciski sterujące 4 oraz zespół wskaźników 3 określających datę, godzinę, opłacony czas parkowania oraz inne niezbędne 5 informacje. Do płyty czołowej 9 wewnątrz obudowy 1 zamocowany jest ze spół 2 złożony z drukarki 5 z mechanizmem wydającym bilety oraz z czytnika kart 7. Otwór wlotowy 8 czytnika kart 7 umieszczony na zewnętrznej po wierzchni płyty czołowej 9 obudowy 1 jest umieszczony bezpośrednio poni żej otworu wylotowego 6 mechanizmu wydającego bilety drukarki 7. 0 ^ECZNkpATENTOWY rrfgr mz. Wito!J Biskup nr pw Offv

5 11 Zastrzeżenie ochronne Urządzenie parkingowe, mające obudowę z płytą czołową na której roz mieszczone są przyciski sterujące oraz wskaźniki, zaś wewnątrz niej umiesz czony jest mechanizm sterujący mający czytnik kart oraz drukarkę z mecha nizmem do wydawania biletów, znamienne tym, że czytnik kart (7) i drukarka (5) z mechanizmem do wydawania biletów stanowią jeden zespół (2), zamo cowany do płyty czołowej (9) obudowy (1) urządzenia, zaś otwór wlotowy (8) czytnika kart jest usytuowany bezpośrednio poniżej otworu wylotowego (6) mechanizmu do wydawania biletów drukarki (5). RZECZNIK PATENTOWY mgrinż. Witold Biskup

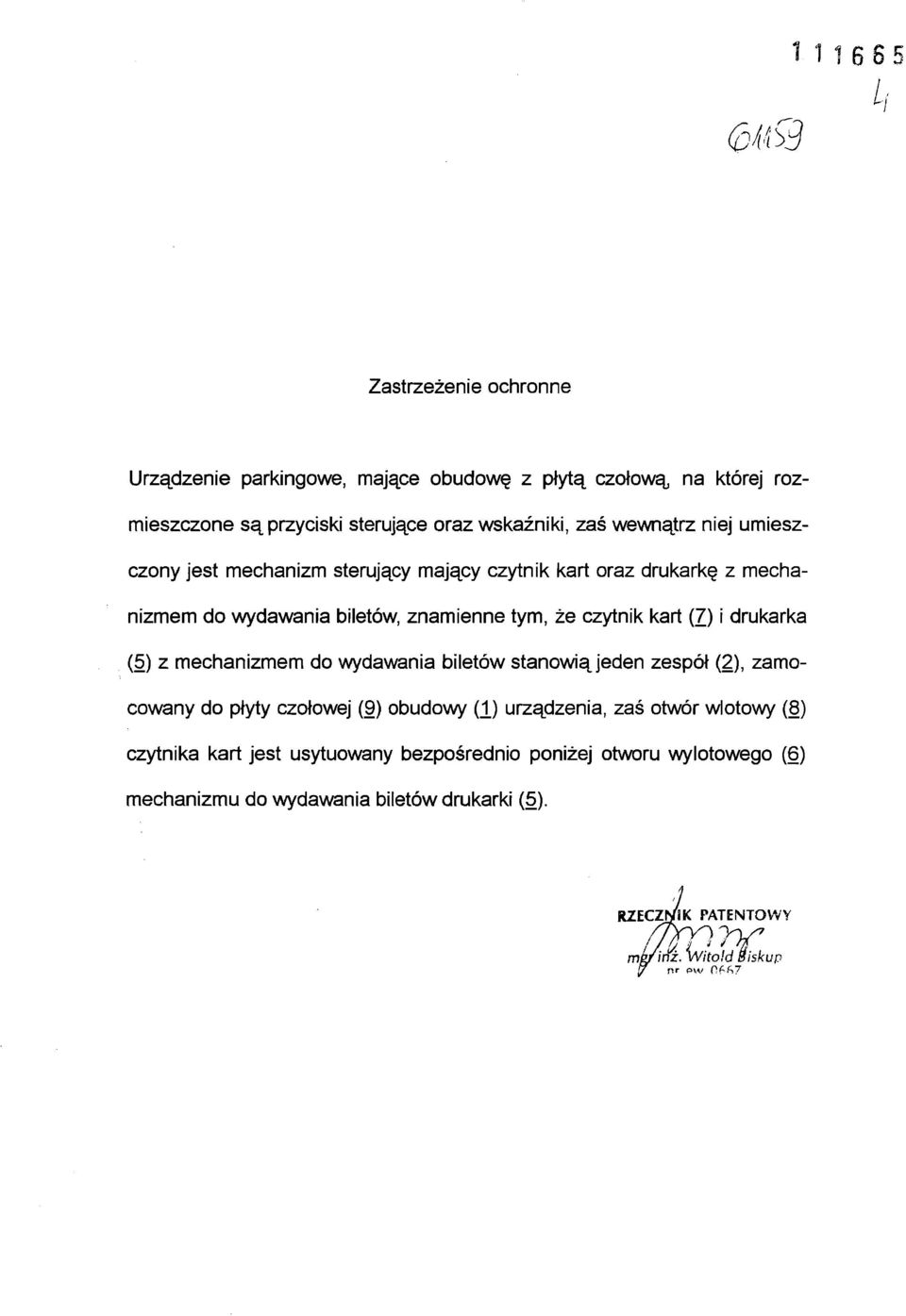

6 Rg.1 RZECZNIK PATENTOWY mg/inż. Witold Biskup nr Pw 0f,^7

7 6#v? (c Frg.2 RZECZEK PATENTOWY 1 yiiiż/witoiąpiskup w nr pw. Of*ir
