1 OG Sitaleicht. Odwadnianie grawitacyjne.

2 OG jak w przypadku odwadniania grawitacyjnego: Dach potrzebuje systemu odwadniania! Woda deszczowa mocno obciąża dach i wystawia na próbę szczelność oraz statykę. Odwadnianie grawitacyjne to najpopularniejsza metoda odwadniania dachów płaskich. Jest ona określana jednoznaczne przez obliczenia. Wymagana ilość wpustów dachowych jest ustalana na podstawie wielkości oraz rodzaju dachu. Do każdego wpustu dachowego z reguły podłączone jest własne orurowanie w celu niezawodnego odprowadzenia opadu.

3 1 2 Dlaczego odwadnianie grawitacyjne? 04 Najbardziej sprawdzone rozwiązanie. Dla dachów z przyszłością. 08 Zasada odwadniania grawitacyjnego. Produkty 10 Tabela doboru produktu i przepisy 12 SitaStandard 14 Szczegóły produktu 28 Przykłady zabudowy 30 SitaTrendy 32 Szczegóły produktu 49 Przykłady zabudowy 50 SitaMulti 52 Szczegóły produktu 64 Przykłady zabudowy 66 SitaFireguard 68 Szczegóły produktu 73 Przykłady zabudowy 74 Sita jest doskonała 75 Kołnierze przyłączeniowe 3 Sitaleicht 78 Świadczenia Sita 80 Pakiet beztroski Sita 81 Serwis obliczeniowy Sita 82 Asortyment Sita 84 Ludzie Sita 86 Osoby do kontaktu w Sita

4 Najbardziej sprawdzone rozwiązanie. Dla dachów z przyszłością. Od 40 lat ponad 90% wszystkich użytkowników polega na odwadnianiu grawitacyjnym firmy Sita. 04

5 Sprawdzone również u nas. Na powierzchni 3320 m 2 między innymi 5 wpustów SitaStandard zapewnia odwadnianie grawitacyjne na dachach naszych zakładów produkcyjnych. Od 2009 r. z ponad 40-letnimi kompetencjami technologicznymi. 05

6 NAJBARDZIEJ SPRAWDZONE ROZWIĄZANIE Niezawodne, profesjonalne odwadnianie. Przy tym stabilna wytrzymałość. Sita to produkty do odwadniania. Jaki rodzaj odwadniania jest odpowiedni dla Państwa? Sita doradza zgodnie z normami i chroni Państwa dach za pomocą najpowszechniejszego ze wszystkich systemów odwadniania, czyli odwadniania grawitacyjnego. Instalacja odwadniania wody deszczowej jest traktowana jako całość: od wpustu dachowego, przez orurowanie, po wprowadzenie do instalacji kanalizacyjnej. Jest to rozwiązanie wszechstronne, idealne i przystosowane do planowanej inwestycji budowlanej. Wybrany kołnierz przyłączeniowy pasuje do każdej membrany dachowej Uniwersalne podłączenie poprzez zgrzewanie, klejenie lub przykręcanie Uniwersalność zapewniona przez łączony system modułowy Pozostałe korzyści odwadniania grawitacyjnego Proste funkcjonowanie. Uniwersalne podłączanie. Szybki montaż. Oszczędza czas. Oszczędza koszty. 06

7 Klasyk wśród systemów odwadniania. Z dobrego powodu. Jonas Drahl SPRZEDAWCA Odwadnianie grawitacyjne: sprawdzona łatwość, szeroka perspektywa. Sita wyjaśnia. Prawidłowe zastosowanie modułowego systemu odwadniania grawitacyjnego zapewnia bezpieczeństwo dachu dla inwestycji. W prawie każdy możliwy sposób. Planujesz indywidualnie. Sita wspomaga Państwa precyzyjnie. W przypadku odwadniania grawitacyjnego jako głównego odwadniania wewnętrznego do każdego wpustu dachowego podłączone jest własne orurowanie. Odwadnianie główne przechodzi w przewód gruntowy, natomiast system odwadniania awaryjnego zapewnia swobodne odwadnianie na powierzchnie zalewowe niepowodujące szkód. Normy DIN i przepisy na stronie

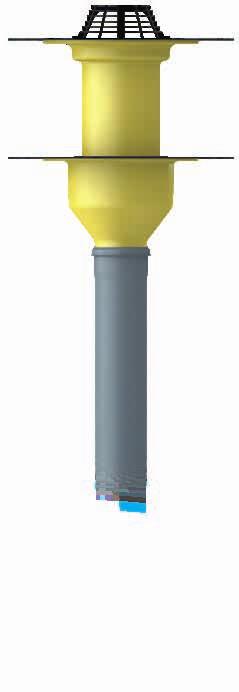

8 ZASADA Zasada odwadniania grawitacyjnego. h 2 h 1 h maks. = h 1 + h 2 h maks. (maksymalna dostępna wysokość spiętrzania) spadek dna rury przewodu gruntowego Odwadnianie główne Zasada odwadniania grawitacyjnego: Woda przez kilka przewodów orurowania wpływa do ułożonego w spadku przewodu gruntowego. Stamtąd zostaje odprowadzona. System odwadniania głównego przy silnych opadach deszczu jest wykorzystywany maksymalnie. Wtedy zaczyna działać system odwadniania awaryjnego od dokładnie określonej wysokości spiętrzania. h 1 Wysokość spiętrzania odwadniania głównego Odwadnianie awaryjne W systemach odpływu awaryjnego potrzebny jest dodatkowy system przewodów zapewniający swobodne odwadnianie na teren zalewowy. W żadnym wypadku nie wolno awaryjnego systemu odwadniania podłączać do przewodów odwadniania głównego. Tylko w ten sposób można zapobiec niekontrolowanemu zatorowi i nadmiernemu obciążeniu statycznemu. h 2 Wysokość spiętrzania odwadniania awaryjnego 08

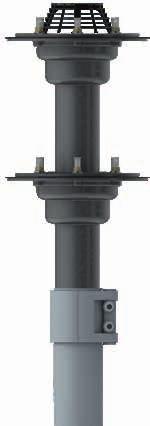

9 ZASADA Odwadnianie grawitacyjne Sita to najpopularniejszy sposób odwadniania wewnętrznego dachów płaskich. Jest ono regulowane przez normy PN EN 12056, część 3 i DIN 1986, część 100. Woda deszczowa przez kilka przewodów orurowania przedostaje się do przewodu gruntowego ułożonego w spadku, skąd jest odprowadzana. A SitaTrendy, prosty, z nadbudową SitaTrendy B SitaMulti z nadbudową SitaMulti C SitaStandard, skośny, z elementem spiętrzającym (N) D SitaStandard, prosty, z nadbudową i elementem spiętrzającym oraz systemem rurowym SitaAttika (N, A) 09

10 SCHEMAT DOBORU PRODUKTU SITA Bardzo prosta decyzja. Rodzaj odwadniania Fabrycznie montowany wybrany kołnierz przyłączeniowy Konstrukcja z kołnierzem zaciskowym Średnica znamionowa do DN 200 Odwadnianie wewnętrzne Odwadnianie grawitacyjne Wewnętrzny Odwadnianie grawitacyjne Odwadnianie grawitacyjne Odwadnianie grawitacyjne Przepisy i normy Podczas projektowania i wykonywania instalacji odwadniania dachów płaskich należy uwzględnić przede wszystkim poniższe normy i przepisy. PN EN Systemy odwadniania wewnątrz budynków PN EN 752 Systemy odwadniania poza budynkami DIN Instalacje odwadniania budynków i terenów 10

11 SCHEMAT DOBORU PRODUKTU SITA Odwadnianie przez attykę* Łączenie z częściami innych serii Niepalny Właściwości materiałów Schemat Poliuretan Poliuretan Żeliwo Poliuretan / Polietylen * wersja skośna DIN do 5 Uszczelnienia dachowe PN EN Wpusty dachowe i wpusty podłogowe bez syfonu DIN Budowlana ochrona przeciwpożarowa dachów wielkopowierzchniowych Wytyczne LAR Wymagania techniki przeciwpożarowej dla instalacji przewodów Podręcznik ZVSHK techniki sanitarnej Budowa orurowania Przewody DDH Przepisy specjalistyczne dla dachów z uszczelnieniami Wytyczne FLL Do projektowania, wykonania i utrzymania zieleni na dachach Wytyczne dla budownictwa przemysłowego Wytyczne dla budowlanej ochrony przeciwpożarowej w budownictwie przemysłowym 11

12 SitaStandard Klasyk. Solidny i niezawodny. + Najwyższa wydajność odpływu + Do średnicy nominalnej DN Wytrzymała konstrukcja + Homogeniczne połączenie z membraną dachową + Przejście przez materiały izolacyjne o grubości od 60 do 520 mm 12

13 SitaStandard prosty SitaStandard prosty, podgrzewany SitaStandard wpust stopniowy SitaStandard skośny SitaStandard skośny, podgrzewany SitaStandard SitaStandard nadbudowa SitaMore element spiętrzający SitaStandard korpus termoizolacyjny do wpustu SitaStandard korpus termoizolacyjny do nadbudowy SitaMore nasada tarasowa SitaMore blacha wzmacniająca SitaMore element grzewczy SitaAttika system rur SitaMore płyta paroizolacyjna flex SitaAttika płyta fasadowa 13

14 SitaStandard Właściwości produktu w skrócie: Właściwości produktu Obszary zastosowania Do odwadniania głównego i awaryjnego zgodnie z PN EN i DIN w przypadku większych używanych i nieużywanych, płaskich oraz płaskich pochyłych powierzchni dachowych SitaStandard Materiał Rodzaj przyłącza Konstrukcja Wykonanie Kolor Powierzchnia Odporność na temperaturę min. Poliuretan Fabrycznie montowany stały kołnierz Prosta lub skośna Ogrzewane z kablem przyłączeniowym o długości 2000 mm lub nieogrzewane Żółty Gładka 20 C Odporność na temperaturę maks. 80 C Klasa materiałów budowlanych Właściwości ogólne Właściwości Użytkowanie B2 normalnie palne Czyste, bez pęcherzyków, ubytków, pęknięć itp. + Izolowane termicznie + Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR) + Odporność na typowe oddziaływania środowiska naturalnego + Odporność na uderzenia + Długotrwałość Podstawę stanowią ogólnie uznane zasady techniki (aardt) oraz przykłady zabudowy i instrukcje montażu firmy Sita Bauelemente GmbH. Przykłady zabudowy służą tylko jako elementy demonstracyjne i stanowią ogólną, niewiążącą propozycję. Wykonanie jest przedstawione tylko schematycznie i nie zastępuje wymaganego projektowania roboczego, szczegółowego oraz montażowego we właściwych zakładach specjalistycznych. Możliwości zastosowania, kompletność i wymiary klient/projektant/monter itd. musi sprawdzić na własną odpowiedzialność przy każdej inwestycji oraz dostosować do warunków na miejscu. Obszary sąsiednie są przedstawione schematycznie i mogą nie być pełne ani prawidłowe. Należy przestrzegać poszczególnych wytycznych technicznych zawartych w instrukcjach, wytycznych użytkowania oraz dopuszczeniach systemów. Zaświadczenia jakości 14

15 SitaStandard prosty Opis produktu SitaStandard wpust dachowy prosty, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 100, DN 125, DN 150 i DN 200. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym zamontowanym fabrycznie wybranym kołnierzem przyłączeniowym ( mm) pasującym do uszczelnienia dachowego oraz z pierścieniem wewnętrznym w celu dodatkowego zabezpieczenia kołnierza przyłączeniowego i mocowania dołączonego koszyka żwirowego. Element dostarczany gotowy do montażu. Rysunek techniczny 495 Ø SitaStandard SitaStandard wpust dachowy prosty, podgrzewany, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 100, DN 125, DN 150 i DN 200. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym fabrycznie zamontowanym wybranym kołnierzem przyłączeniowym ( mm) pasującym do uszczelnienia dachowego oraz z pierścieniem wewnętrznym w celu dodatkowego zabezpieczenia kołnierza przyłączeniowego i mocowania dołączonego koszyka żwirowego, z fabrycznie zamontowanym wewnątrz korpusu samoregulującym elementem grzewczym w przypadku DN 70 do DN 150, DN 200 z dołączanym elementem grzewczym i kablem przyłączeniowym o długości 2 m do bezpośredniego podłączenia do sieci 230 V przy mocy grzewczej ok. 10 W. Element dostarczany gotowy do montażu. OD Ø 250 Ø 340 a Średnice nominalne, wymiary, otwór roboczy i numery artykułów Średnica nominalna DN OD* a Przejście / otwór roboczy bez ogrzewania z ogrzewaniem xx xx xx xx ø xx xx xx xx xx xx * OD = średnica zewnętrzna xx = cyfry końcowe artykułu odnoszą się do wybranego kołnierza przyłączeniowego, patrz strona 67 Wydajność odpływu w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzania ,7 1,7 2,7 3,8 4,8 6,0 7,1 8,3 9,4 10,8 12,2 13,5 14, ,7 1,8 2,8 3,8 4,8 6,1 7,4 8,5 9,6 11,0 12,3 13,6 14, ,7 1,8 2,9 4,1 5,2 6,4 7,6 8,7 9,7 11,0 12,3 14,1 15, ,6 1,6 2,6 3,6 4,6 5,9 7,2 8,2 9,2 11,0 12,8 14,0 15, ,5 1,5 2,5 3,5 4,5 5,8 7,1 8,1 9,2 10,6 12,0 13,3 14,5 15

16 SitaStandard wpust stopniowy SitaStandard Opis produktu Wpust stopniowy SitaTrendy, pionowy. Z poliuretanu, izolowany termicznie, zgodny z PN EN o podwyższonym standardzie jakości, znak jakości RAL GZ-694, w średnicy DN 70 i DN 100. Wydajność 7,0 l/s i 7,5 l/s przy spiętrzeniu wody 35 mm Do bezpośredniego połączenia z rurami typu kielichowego, do odwodnienia grawitacyjnego. Z wbudowanym fabrycznie kołnierzem przyłączeniowym (495 mm x 495 mm) umożliwiającym szczelne połączenie z pokryciem dachowym z pierścieniem mocującym Fixierring dla dodatkowego zabezpieczenia kołnierza przyłączeniowego i zamocowania dołączonego koszyka żwirowego. Dostarczany gotowy do montażu. Rysunek techniczny Średnice nominalne, otwór roboczy i numery artykułów Średnica nominalna DN OD* Przejście/otwór roboczy 70/100 75/ xx * OD = średnica zewnętrzna Wydajność odpływu w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzania ,7 1,8 2,8 3,8 4,7 5,8 7,0 8,2 9,4 10,8 12,1 13,4 14, ,7 1,8 2,8 4,0 5,2 6,4 7,5 8,7 9,8 11,1 12,4 13,8 15,2 16

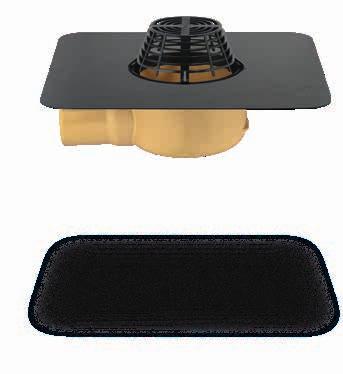

17 SitaStandard skośny Opis produktu SitaStandard wpust dachowy skośny, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 100 i DN 125. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym zamontowanym fabrycznie wybranym kołnierzem przyłączeniowym ( mm) pasującym do uszczelnienia dachowego oraz z pierścieniem wewnętrznym w celu dodatkowego zabezpieczenia kołnierza przyłączeniowego i mocowania dołączonego koszyka żwirowego. Element dostarczany gotowy do montażu. Rysunek techniczny OD 495 Ø 323 Ø 245 Ø 189 a SitaStandard SitaStandard wpust dachowy skośny, podgrzewany, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 100 i DN 125. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym fabrycznie zamontowanym wybranym kołnierzem przyłączeniowym (495 mm 495 mm) pasującym do uszczelnienia dachowego oraz z pierścieniem wewnętrznym do dodatkowego zabezpieczenia kołnierza przyłączeniowego i mocowania dołączonego koszyka żwirowego, z fabrycznie zamontowanym elementem grzewczym i kablem o długości 2 m do bezpośredniego podłączenia do sieci 230 V przy mocy grzewczej ok. 10 W. Element dostarczany gotowy do montażu. b Średnice nominalne, wymiary, otwór roboczy i numery artykułów Średnica nominalna DN OD* a b Wymiar wycięcia bez ogrzewania z ogrzewaniem xx xx xx xx 125** xx xx * OD = średnica zewnętrzna ** Z przejściem z DN 100 na DN 125 W przypadku przekrzywienia izolacji należy użyć oddzielnego przejścia z obejmą zabezpieczającą. xx = cyfry końcowe artykułu do wybranego kołnierza przyłączeniowego, patrz strona 67 Wydajność odpływu w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzania ,7 1,8 2,8 3,8 4,7 5,8 6,9 7,9 8,9 10,2 11,5 11,5 11, ,5 1,5 2,4 3,4 4,3 5,3 6,3 7,5 8,6 9,8 11,0 11,0 11, ,8 1,9 2,9 4,1 5,3 6,3 7,3 8,4 9,4 10,8 12,1 13,2 14,3 17

18 SitaStandard nadbudowa SitaStandard Opis produktu SitaStandard nadbudowa z poliuretanu, zgodna z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694 do materiałów izolacyjnych o grubości mm. Z fabrycznie zamontowanym wybranym kołnierzem przyłączeniowym ( mm) pasującym do uszczelnienia dachowego, z pierścieniem wewnętrznym w celu dodatkowego zabezpieczenia kołnierza przyłączeniowego oraz do mocowania koszyka żwirowego. W zestawie ze środkiem smarnym i wielowargowym pierścieniem uszczelniającym do zabezpieczania spiętrzania. Element dostarczany gotowy do montażu. Rysunek techniczny 495 ø 189 a ø 170 ø 212 ø 340 Wysokości, przejścia przez izolację cieplną i numery artykułów a Przejście przez izolację cieplną od do xx xx xx xx = cyfry końcowe artykułu do wybranego kołnierza przyłączeniowego, patrz strona 67 18

19 SitaMore element spiętrzający Opis produktu SitaMore element spiętrzający, z poliamidu, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, do wpustów dachowych i nadbudów SitaStandard, do odwadniania awaryjnego, do wysokości spiętrzania mm oraz do wpustów dachowych i nadbudów SitaMulti, do wysokości spiętrzania mm, z wielowargowym pierścieniemuszczelniającym do uszczelniania elementu spiętrzającego do wpustu dachowego lub nadbudowy. Z trzema metalowymi stopkami w otulinie gumowej, z płynną regulacją wysokości. Powierzchnia rozstawienia każdej stopki: 19,6 cm², z prętem gwintowanym M 8 mm 90 mm, z przykręcaną zamkniętą pokrywą zdejmowaną na czas prac rewizyjnych, obudowa z 51 wypustkami na obwodzie, w żółtym kolorze sygnalizacyjnym. Wysokości spiętrzania są płynnie regulowane, z dużym koszykiem wlotowym w celu zwiększania wydajności odpływu. Element dostarczany gotowy do montażu. Rysunek techniczny Ø 375 Ø SitaStandard Wysokość spiętrzania i numer artykułu Wysokość spiętrzania od do Wydajność odpływu w l/s zgodnie z PN EN 1253 SitaStandard z elementem spiętrzającym SitaMore DN Nachylenie króćca Wysokość spiętrzania skośny 3 1,2 2,3 3,3 4,8 6,2 7,8 9,4 11,3 13,1 14,2 15,3 15,4 15,5 prosty 1,2 2,2 3,1 4,6 6,0 7,6 9,2 11,1 13,0 13,9 14,8 14,9 14,9 skośny 3 1,2 2,3 3,4 4,9 6,3 8,1 9,8 11,8 13,8 16,5 19,1 22,9 26,7 prosty 1,6 2,8 4,0 5,5 7,0 8,8 10,5 12,3 14,1 16,7 19,3 22,8 26,2 125/125 skośny 3 1,2 2,3 3,3 4,8 6,2 7,6 8,9 10,3 11,6 12,1 12,6 12,8 12,9 125 prosty 1,2 2,3 3,4 4,9 6,3 7,9 9,5 11,6 13,6 16,1 18,6 21,9 25,2 150 prosty 1,4 2,4 3,4 4,9 6,3 8,0 9,6 11,6 13,6 16,2 18,7 22,3 25,8 19

20 SitaStandard korpus termoizolacyjny wpustu SitaStandard Opis produktu SitaStandard korpus termoizolacyjny wpustu z ekstrudowanego polistyrenu, WLS 037, mm, właściwości przeciwpożarowe B1 (trudnopalny), zgodnie z DIN Przystosowany do izolacji cieplnej lub jako szalunek tracony. Element dostarczany gotowy do montażu. Rysunek techniczny 500 ø ø Seria, wymiary i numery artykułów Do serii SitaStandard prosty do DN 125 E

21 SitaStandard korpus termoizolacyjny nadbudowy Opis produktu SitaStandard korpus termoizolacyjny nadbudowy, z poliuretanu, do łatwego naklejania na paroizolację, bez mocowania mechanicznego nadbudowy przez sklejenie z korpusem termoizolacyjnym np. klejem do materiałów izolacyjnych Terokal TK 395, rozmiar mm lub mm, przewodność cieplna Lambda = 0,025 W/mK, odporność na ciśnienie 200 kpa, gęstość surowa ok. 50 kg/m³, jako pomocniczy element montażowy i izolacja cieplna do zapobiegania powstawaniu mostków cieplnych. Element dostarczany gotowy do montażu. Rysunek techniczny a SitaStandard 500 Seria, wymiary i numery artykułów Do serii a SitaStandard

22 SitaMore nasada tarasowa SitaStandard Opis produktu SitaMore nasada tarasowa, z aluminium, do SitaTrendy, SitaStandard, SitaSani 63/90, SitaIndra, nabudowy SitaTrendy i SitaStandard. Składa się z pierścienia nastawczego wysokości, obudowy (o regulowanej wysokości mm) i kratki górnej z wbudowanymi zagłębieniami do mocowania rury pionowej o szerokości nominalnej DN 50 lub DN 70. Element dostarczany gotowy do montażu. Rysunek techniczny 156 ø 116 8,50 99,50 ø 240 Model i numer artykułu Do modelu SitaStandard SitaTrendy SitaIndra SitaSani 63/90 E

23 SitaMore blacha wzmacniająca Opis produktu SitaMore blacha wzmacniająca, z ocynkowanej blachy stalowej w przypadku niewielkich przelotów w stalowej blasze trapezowej, do SitaDSS Profi, SitaStandard, SitaTrendy, SitaTrendy kołnierz zaciskowy, wywietrznika systemowego SitaVent DN 150/160, SitaMulti i SitaDSS Multi. Element dostarczany gotowy do montażu. Rysunek techniczny 600 Ø 250 1,25 SitaStandard 600 Model i numer artykułu Do modelu SitaStandard / SitaTrendy / SitaTrendy kołnierz zaciskowy / SitaMulti / SitaDSS Multi / SitaDSS Profi / SitaVent Wywietrznik systemowy DN

24 15322 SitaMore element grzewczy SitaStandard Opis produktu SitaMore element grzewczy, do ogrzewania wpustów dachowych i orurowania, samoregulujący element grzewczy PTC z mocą grzewczą ok. 10 W przy 20 C i 230 V, z dwiema opaskami kablowymi do łatwego mocowania na rurach i wpustach dachowych. Transformator nie jest wymagany. Element dostarczany gotowy do montażu. Rysunek techniczny Doprowadzanie prądu i numer artykułu Doprowadzanie prądu 230 V (moc grzewcza przy 20 C ok. 10 W)

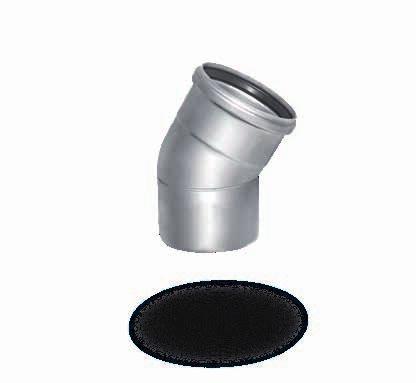

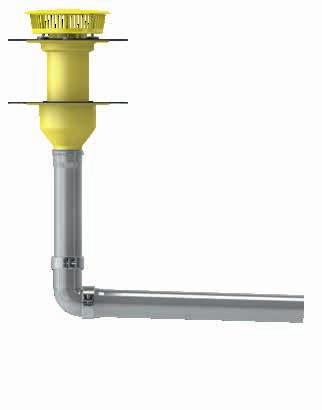

25 SitaAttika system rur Opis produktu SitaAttika system rur ze stali szlachetnej nierdzewnej, numer materiałowy , zgodny z normą DIN EN jako system rur wtykowych z fabrycznie zamontowaną w złączce uszczelką wargową EPDM, spiczasta końcówka z fazą 20 ułatwia wkładanie w złączkę. Wytrawiane całkowicie w kąpieli zanurzeniowej, o gładkiej powierzchni srebrno-matowej. Element dostarczany gotowy do montażu. SitaStandard Produkty i informacje o parametrach Produkty DN od do Długość od do Wykonanie SitaAttika rura SitaAttika kolano ,5 SitaAttika czyszczak SitaAttika obejma zaciskowa SitaAttika obejma bezpieczeństwa SitaAttika adapter SitaAttika adapter DN 110 na DN 75 DN 125 na DN 110 SitaAttika trójnik SitaAttika trójnik 87, Więcej informacji znajduje się w naszej broszurze dotyczącej attyk. 25

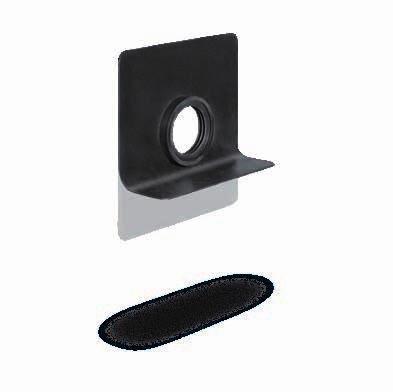

26 SitaMore płyta paroizolacyjna flex do rury okrągłej SitaStandard Opis produktu SitaMore płyta paroizolacyjna flex do rury okrągłej, z EPDM, z kołnierzem samoprzylepnym do uniwersalnego, paroszczelnego podłączania paroizolacji, do rur okrągłych o średnicach nominalnych DN 50, DN 70, DN 100, DN 125 i DN 150, z wielowargową wbudowaną strefą szczelną. Element dostarczany gotowy do montażu. Rysunek techniczny a d1 d2 d3 b 2 R20 Wymiary i numer artykułu Średnica znamionowa DN Rury d1 d2 d3 a b 50 ø ø 76 ø 62 ø ø ø 105 ø 91 ø ø ø 136 ø 122 ø ø ø 159 ø 145 ø ø ø 195 ø 181 ø

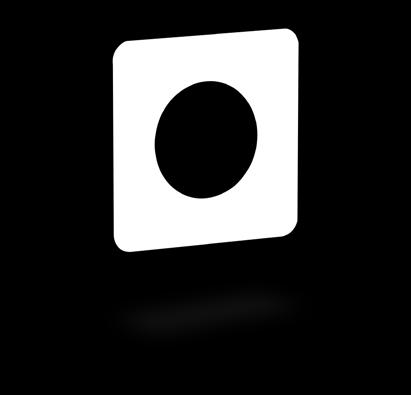

27 SitaAttika płyta fasadowa Opis produktu SitaAttika płyta fasadowa ze stali szlachetnej, numer materiału: , do zasłaniania wyłomów attyki lub ściany o średnicy nominalnej od DN 50 do DN 150, grubość materiału 1,5 mm. Element dostarczany gotowy do montażu. Rysunek techniczny a 1,50 SitaStandard Ø d1 R 20 Wymiary i numer artykułu Średnica nominalna DN a d E E E E E

28 SitaStandard SitaStandard prosty w niewentylowanej konstrukcji dachu SitaStandard Części Konstrukcja dachu 1 SitaStandard korpus termoizolacyjny do wpustu SitaStandard prosty składa się z następujących elementów: 2.1 SitaStandard wpust prosty 2.2 Koszyk żwirowy SitaStandard nadbudowa składa się z następujących elementów: 3.1 SitaStandard nadbudowa 3.2 Pierścień uszczelniający 4 SitaStandard korpus termoizolacyjny nadbudowy 5 SitaMore blacha wzmacniająca Niewentylowana konstrukcja dachu według aardt z następującymi elementami: + Uszczelnienie + Izolacja cieplna + Paroizolacja + Podkonstrukcja 28

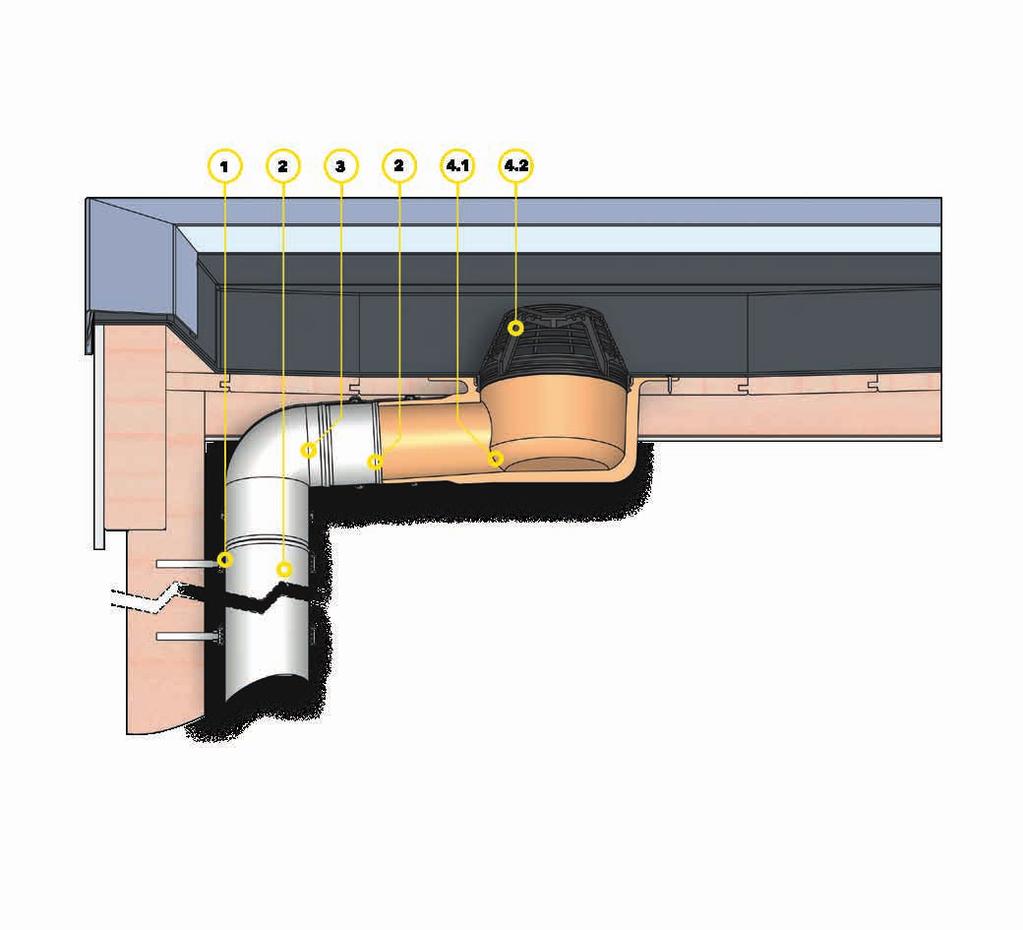

29 SitaStandard SitaStandard skośny w wentylowanej konstrukcji dachu SitaStandard Części Konstrukcja dachu 1 SitaAttika obejma zaciskowa 2 SitaAttika rura 3 SitaAttika kolano SitaStandard skośny, składasię z następujących elementów: 4.1 SitaStandard wpust skośny 4.2 Koszyk żwirowy Wentylowana konstrukcja dachu według aardt z następującymi elementami: + Uszczelnienie + Szalunek + Konstrukcja nośna 29

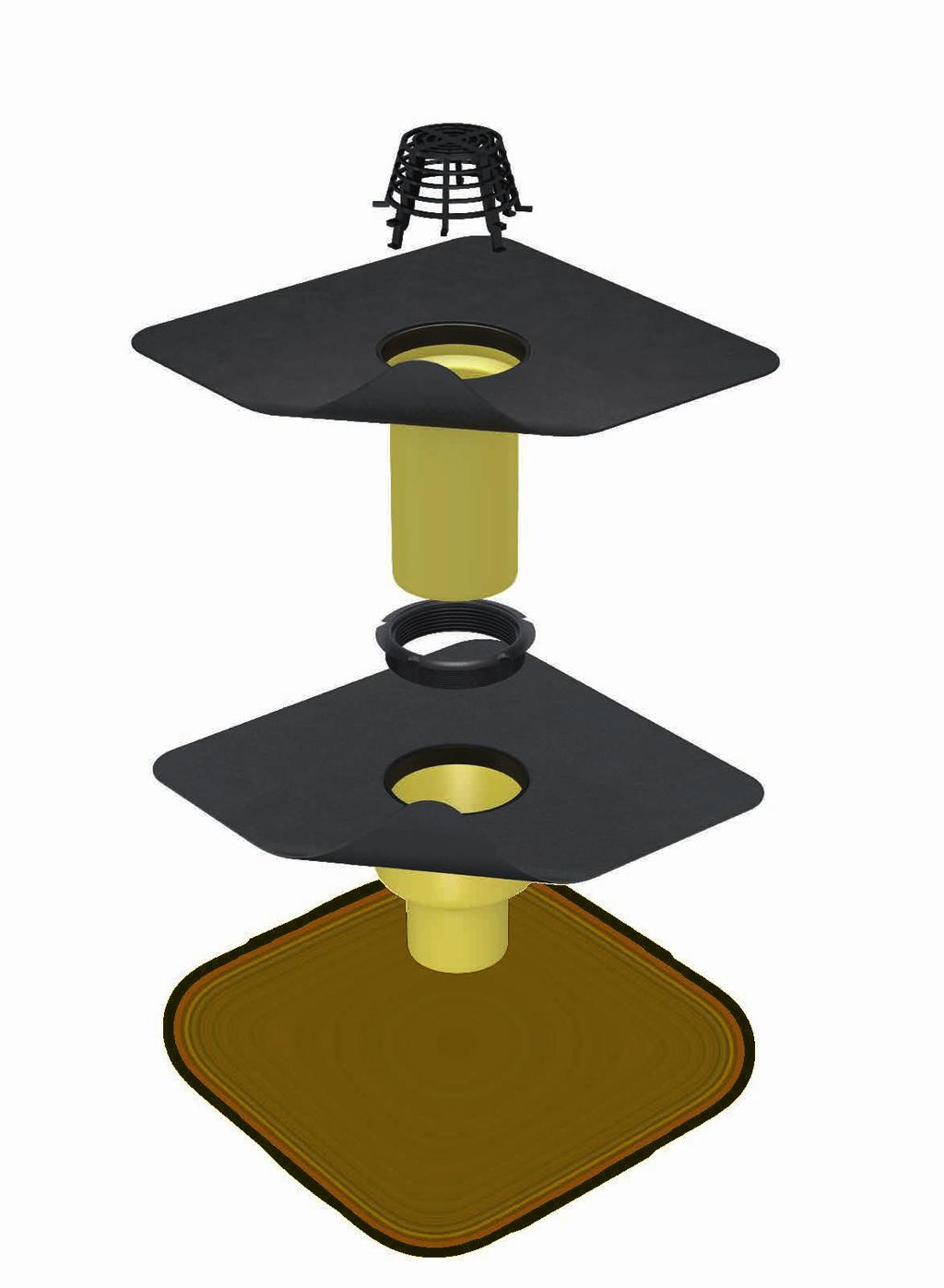

30 SitaTrendy Mały. Silny. Elastyczny. Pasuje zawsze i wszędzie. + Kompaktowa konstrukcja + Wydajność odpływu znacznie powyżej wymogów PN EN Dostępny również z fabrycznie wbudowanym elementem grzewczym + Dostępny z wybranym kołnierzem przyłączeniowym lub konstrukcją kołnierza zaciskowego 30

31 SitaTrendy prosty SitaTrendy prosty, podgrzewany SitaTrendy skośny SitaTrendy skośny, podgrzewany SitaTrendy kołnierz zaciskowy, prosty SitaTrendy kołnierz zaciskowy prosty, podgrzewany SitaTrendy, kołnierz zaciskowy skośny SitaTrendy, kołnierz zaciskowy skośny, podgrzewany SitaTrendy SitaTrendy SitaTrendy nadbudowa kołnierz zaciskowy SitaMore element spiętrzający SitaMore element grzewczy SitaMore SitaMore blacha wzmacniająca SitaTrendy korpus termoizolacyjny wpustu SitaTrendy korpus termoizolacyjny nadbudowy SitaAttika system rur SitaMore płyta paroizolacyjna flex SitaAttika 31

32 SitaTrendy Właściwości produktu w skrócie: Właściwości produktu Obszary zastosowania Do odwadniania głównego i awaryjnego zgodnie z DIN EN i DIN w przypadku większych używanych i nieużywanych, płaskich oraz płaskich pochyłych powierzchni dachowych SitaTrendy Materiał Rodzaj przyłącza Konstrukcja Wykonanie Kolor Powierzchnia Odporność na temperaturę min. Poliuretan Fabrycznie montowany stały kołnierz lub kołnierz zaciskowy Prosta lub skośna Ogrzewane z kablem przyłączeniowym o długości 2000 mm lub nieogrzewane Żółty Gładka 20 C Odporność na temperaturę maks. 80 C Klasa materiałów budowlanych Właściwości ogólne Właściwości Użytkowanie B2 normalnie palne Czyste, bez pęcherzyków, ubytków, pęknięć itp. + Ocieplane + Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR) + Odporność na typowe oddziaływania środowiska naturalnego + Odporność na uderzenia + Długotrwałość Podstawę stanowią ogólnie uznane zasady techniki (aardt) oraz przykłady montażu i instrukcje montażu firmy Sita Bauelemente GmbH. Przykłady montażu służą tylko jako elementy demonstracyjne i stanowią ogólną, niewiążącą propozycję. Wykonanie jest przedstawione tylko schematycznie i nie zastępuje wymaganego projektowania roboczego, szczegółowego oraz montażowego we właściwych zakładach specjalistycznych. Możliwości zastosowania, kompletność i wymiary klient/projektant/monter itd. musi sprawdzić na własną odpowiedzialność przy każdej inwestycji oraz dostosować do warunków na miejscu. Obszary sąsiednie są przedstawione schematycznie i mogą nie być pełne ani prawidłowe. Należy przestrzegać poszczególnych wytycznych technicznych zawartych w instrukcjach, wytycznych użytkowania oraz dopuszczeniach systemów. Zaświadczenia jakości 32

33 SitaTrendy prosty Opis produktu Rysunek techniczny SitaTrendy wpust dachowy prosty, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 90, DN 100 i DN 125. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym stałym fabrycznie montowanym( mm) pasującym do uszczelnienia dachowego oraz z pierścieniem wewnętrznym w celu dodatkowego zabezpieczenia kołnierza przyłączeniowego i mocowania dołączonego koszyka żwirowego. Element dostarczany gotowy do montażu. 495 Ø 146 a b SitaTrendy Wpust dachowy SitaTrendy, prosty, podgrzewany, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 90, DN 100 i DN 125. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym stałym fabrycznie montowanym( mm) pasującym do uszczelnienia dachowego oraz z pierścieniem wewnętrznym w celu dodatkowego zabezpieczenia kołnierza przyłączeniowego i mocowania dołączonego koszyka żwirowego, ze fabrycznie zamontowanym elementem grzewczym i kablem o długości 2 m do bezpośredniego podłączenia do sieci 230 V przy mocy grzewczej ok. 10 W. Element dostarczany gotowy do montażu. OD Ø 250 Ø 320 Średnice nominalne, wymiary, otwór roboczy i numery artykułów Średnica nominalna DN OD* a b Przejście / otwór roboczy bez ogrzewania z ogrzewaniem xx xx brak możliwości xx dostawy ø xx xx xx xx * OD = średnica zewnętrzna xx = cyfry końcowe artykułu do wybranego kołnierza przyłączeniowego, patrz strona 67 Wydajność odpływu w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzania ,6 1,4 2,2 3,1 3,9 4,7 5,5 6,6 7,6 8,6 9,5 10,4 11,3 90 0,4 1,3 2,1 3,3 4,5 5,5 6,5 7,3 8,0 8,6 9,2 9,2 9, ,6 1,5 2,3 3,3 4,3 5,2 6,1 7,3 8,5 9,4 10,3 11,0 11, ,7 1,6 2,4 3,3 4,2 5,1 5,9 7,3 8,7 10,1 11,4 12,7 14,0 33

34 SitaTrendy skośny Opis produktu Rysunek techniczny SitaTrendy SitaTrendy wpust dachowy skośny, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 100 i DN 125. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym, stałym i fabrycznie montowanym kołnierzem ( mm) pasującym do uszczelnienia dachowego oraz z pierścieniem wewnętrznym w celu dodatkowego zabezpieczenia kołnierza przyłączeniowego i mocowania dołączonego koszyka żwirowego. Element dostarczany gotowy do montażu. OD b 495 Ø 320 Ø 250 Ø 146 a SitaTrendy wpust dachowy skośny, podgrzewany, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 100 i DN 125. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym,stałym i fabrycznie montowanym kołnierzem ( mm) pasującym do uszczelnienia dachowego oraz z pierścieniem wewnętrznym w celu dodatkowego zabezpieczenia kołnierza przyłączeniowego i mocowania dołączonego koszyka żwirowego, ze fabrycznie zamontowanym elementem grzewczym i kablem o długości 2 m do bezpośredniego podłączenia do sieci 230 V przy mocy grzewczej ok. 10 W. Element dostarczany gotowy do montażu. Średnice nominalne wymiary, otwór roboczy i numery artykułów Średnica nominalna DN OD* a b Wymiar wycięcia bez ogrzewania z ogrzewaniem xx xx ø xx xx 125** ø xx xx * OD = średnica zewnętrzna ** Z przejściem z DN 100 na DN 125 W przypadku przekrzywienia izolacji należy użyć oddzielnego przejścia z obejmą zabezpieczającą. xx = cyfry końcowe artykułu do wybranego kołnierza przyłączeniowego, patrz strona 67 Wydajność odpływu w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzania ,5 1,1 1,6 2,6 3,5 4,5 5,4 6,5 7,5 8,5 9,5 10,8 12, ,5 1,2 1,8 2,7 3,6 4,6 5,6 6,7 7,8 9,0 10,2 11,9 13, ,6 1,5 2,4 3,1 3,8 4,8 5,7 6,8 7,9 9,5 11,0 12,4 13,8 34

35 SitaTrendy kołnierz zaciskowy, prosty Opis produktu Rysunek techniczny SitaTrendy wpust prosty kołnierz zaciskowy, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 90, DN 100 i DN 125. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z prefabrykowanymi otworami do mocowania części w konstrukcji dolnej. Z fabrycznie zamontowanym pierścieniem wewnętrznym do mocowania dołączonych śrub, kołnierza aluminiowego i dwóch kołnierzy uszczelniających do zaciskania arkuszy z bitumu, tworzywa sztucznego lub kauczuku, komplet z koszykiem żwirowym. Element dostarczany gotowy do montażu. Ø 320 Ø 146 a b SitaTrendy SitaTrendy, prosty kołnierz zaciskowy, podgrzewany, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 90, DN 100 i DN 125. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z prefabrykowanymi otworami do mocowania części w konstrukcji dolnej. Z fabrycznie zamontowanym elementem grzewczym i kablem o długości 2 m do bezpośredniego podłączenia do sieci 230 V przy mocy grzewczej ok. 10 W, z fabrycznie zamontowanym pierścieniem wewnętrznym do mocowania dołączonych śrub, kołnierza aluminiowego i dwóch kołnierzy uszczelniających do zaciskania arkuszy z bitumu, tworzywa sztucznego lub kauczuku, komplet z koszykiem żwirowym. Element dostarczany gotowy do montażu. OD Ø 250 Średnice nominalne wymiary, otwór roboczy i numery artykułów Średnica nominalna DN OD* a b Przejście / otwór roboczy bez ogrzewania z ogrzewaniem xx xx brak możliwości xx dostawy ø xx xx xx xx * OD = średnica zewnętrzna xx = cyfry końcowe artykułu do wybranego kołnierza przyłączeniowego, patrz strona 67 Wydajność odpływu w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzania ,6 1,4 2,2 3,1 3,9 4,7 5,5 6,6 7,6 8,6 9,5 10,4 11,3 90 0,4 1,3 2,1 3,3 4,5 5,5 6,5 7,3 8,0 8,6 9,2 9,2 9, ,6 1,5 2,3 3,3 4,3 5,2 6,1 7,3 8,5 9,4 10,3 11,0 11, ,7 1,6 2,4 3,3 4,2 5,1 5,9 7,3 8,7 10,1 11,4 12,7 14,0 35

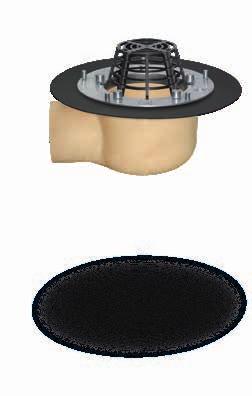

36 SitaTrendy kołnierz zaciskowy, skośny Opis produktu Rysunek techniczny SitaTrendy SitaTrendy kołnierz zaciskowy skośny, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 90, DN 100 i DN 125. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z prefabrykowanymi otworami do mocowania części w konstrukcji dolnej. Z fabrycznie zamontowanym pierścieniem wewnętrznym do mocowania dołączonych śrub, kołnierza aluminiowego i dwóch kołnierzy uszczelniających do zaciskania arkuszy z bitumu, tworzywa sztucznego lub kauczuku, komplet z koszykiem żwirowym. Element dostarczany gotowy do montażu. OD Ø 320 Ø 250 Ø 146 a SitaTrendy kołnierz zaciskowy skośny, podgrzewany, z poliuretanu, izolowany termicznie, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, o średnicy nominalnej DN 70, DN 90, DN 100 i DN 125. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, z prefabrykowanymi otworami do mocowania części w konstrukcji dolnej. Z fabrycznie zamontowanym elementem grzewczym i kablem o długości 2 m do bezpośredniego podłączenia do sieci 230 V przy mocy grzewczej ok. 10 W, z fabrycznie zamontowanym pierścieniem zastępczym do mocowania dołączonych śrub, kołnierza luźnego z aluminium i dwóch kołnierzy uszczelniających do zaciskania arkuszy z bitumu, tworzywa sztucznego lub kauczuku, komplet z koszykiem żwirowym. Element dostarczany gotowy do montażu. b Średnice nominalne wymiary, otwór roboczy i numery artykułów Średnica nominalna DN OD* a b Wymiar wycięcia bez ogrzewania z ogrzewaniem ** * OD = średnica zewnętrzna ** Z przejściem z DN 100 na DN 125 W przypadku przekrzywienia izolacji należy użyć oddzielnego przejścia z obejmą zabezpieczającą. Wydajność odpływu w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzania ,5 1,1 1,6 2,6 3,5 4,5 5,4 6,5 7,5 8,5 9,5 10,8 12, ,5 1,2 1,8 2,7 3,6 4,6 5,6 6,7 7,8 9,0 10,2 11,9 13, ,6 1,5 2,4 3,1 3,8 4,8 5,7 6,8 7,9 9,5 11,0 12,4 13,8 36

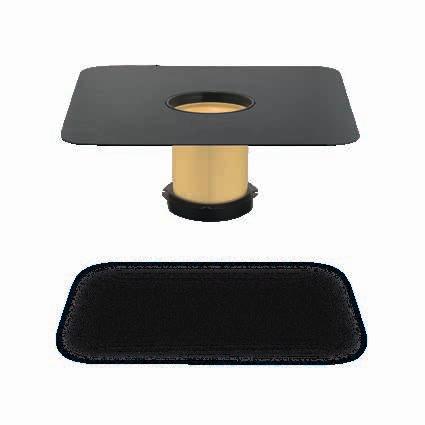

37 SitaTrendy nadbudowa Opis produktu Rysunek techniczny SitaTrendy nadbudowa, z poliuretanu, zgodna z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, ocieplany, do materiałów izolacyjnych o grubości mm. Z dużym fabrycznie zamontowanym wybranym kołnierzem przyłączeniowym ( mm) pasującym do uszczelnienia dachowego, z pierścieniem wewnętrznym w celu dodatkowego zabezpieczenia kołnierza przyłączeniowego. W zestawie z wielowargowym pierścieniem uszczelniającym do zabezpieczania spiętrzania. Element dostarczany gotowy do montażu. 495 Ø 146 a SitaTrendy Ø 132 Ø 320 Wysokości, przejścia przez izolację cieplną i numery artykułów a Przechodzenie przez izolację cieplną od do xx xx xx xx = cyfry końcowe artykułu do wybranego kołnierza przyłączeniowego, patrz strona 67 37

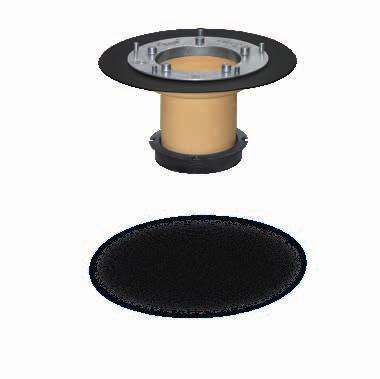

38 SitaTrendy kołnierz zaciskowy nadbudowa Opis produktu Rysunek techniczny SitaTrendy SitaTrendy nadbudowa kołnierz zaciskowy, z poliuretanu, zgodny z normą PN EN o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL GZ-694, do materiałów izolacyjnych o grubości mm, z prefabrykowanymi otworami do mocowania części w konstrukcji dolnej. Z fabrycznie zamontowanym pierścieniem wewnętrznym do mocowania dołączonych śrub, kołnierza aluminiowego, dwóch kołnierzy uszczelniających do zaciskania arkuszy z bitumu, tworzywa sztucznego lub kauczuku, komplet z koszykiem żwirowym. Element dostarczany gotowy do montażu. Ø 320 Ø 146 a Ø 132 Wysokości, przejścia przez izolację cieplną i numery artykułów a Przechodzenie przez izolację cieplną od do

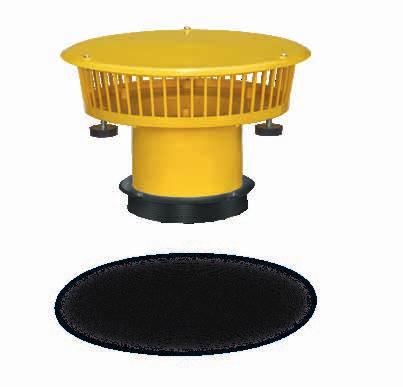

39 SitaMore element spiętrzający Opis produktu Rysunek techniczny SitaMore element spiętrzający, z poliamidu, do wpustów i nadbudowy SitaTrendy i SitaTrendy kołnierz zaciskowy, do odwadniania awaryjnego, z wielowargowym pierścieniem uszczelniającym do uszczelniania elementu spiętrzającego w misie wpustu lub nadbudowy. Z trzema metalowymi stopkami w otulinie gumowej z płynną regulacją wysokości, powierzchnia rozstawienia każdej stopki: 19,6 cm², z prętem gwintowanym M 8 90 mm, z przykręcaną zamkniętą pokrywą zdejmowaną na czas prac rewizyjnych, obudowa z 51 wypustkami na obwodzie, w żółtym kolorze sygnalizacyjnym. Wysokości spiętrzania płynnie regulowana w zakresie mm, z dużym koszykiem wlotowym do zwiększania wydajności odpływu. Element dostarczany gotowy do montażu ø SitaTrendy 130 Wysokość spiętrzania i numer artykułu Wysokość spiętrzania od do Wydajność odpływu w l/s zgodnie z PN EN 1253 SitaTrendy SitaTrendy kołnierz zaciskowy z elementem spiętrzającym SitaMore DN Nachylenie króćca Wysokość spiętrzania skośny 3 1,2 2,2 3,1 4,6 6,0 7,5 8,9 10,5 12,0 12,6 13,1 13,6 14,0 prosty 1,2 2,1 2,9 4,4 5,8 7,3 8,8 10,5 12,1 12,4 12,6 13,1 13,5 90 prosty 1,2 2,3 3,3 4,9 6,4 7,9 9,4 11,2 13,0 14,8 16,6 18,8 20,9 100 skośny 3 1,2 2,3 3,3 4,7 6,0 7,5 9,0 10,5 11,9 14,5 17,0 19,9 22,8 prosty 1,2 2,3 3,3 4,7 6,1 7,8 9,4 11,4 13,3 15,2 17,0 19,6 22,2 125 prosty 1,2 2,2 3,2 4,6 6,0 7,5 9,0 10,7 12,4 14,3 16,2 18,5 20,8 39

40 15322 SitaMore element grzewczy Opis produktu Rysunek techniczny SitaTrendy SitaMore element grzewczy, do ogrzewania wpustów dachowych i orurowania, samoregulujący element grzewczy PTC z mocą grzewczą ok. 10 W przy 20 C i 230 V, z dwiema opaskami kablowymi do łatwego mocowania na rurach i wpustach dachowych. Transformator nie jest wymagany. Element dostarczany gotowy do montażu. Doprowadzanie prądu i numer artykułu Doprowadzanie prądu Element grzewczy w temperaturze 20 C 230 V ok. 10 W

41 SitaMore nasada tarasowa Opis produktu Rysunek techniczny SitaMore nasada tarasowa, z aluminium, do SitaTrendy, SitaStandard, SitaSani 63/90, SitaIndra, nabudowy SitaTrendy i SitaStandard. Składa się z pierścienia nastawczego wysokości, obudowy (o regulowanej wysokości mm) i kratki górnejz wbudowanymi zagłębieniami do mocowania rury pionowej o szerokości znamionowej DN 50 lub DN 70. Element dostarczany gotowy do montażu. 156 ø 116 8,50 99,50 SitaTrendy ø 240 Model i numer artykułu Do modelu SitaStandard SitaTrendy SitaIndra SitaSani 63/90 E

42 SitaMore blacha wzmacniająca Opis produktu Rysunek techniczny SitaTrendy SitaMore blacha wzmacniająca, z ocynkowanej blachy stalowej w przypadku niewielkich przelotów w stalowej blasze trapezowej, do SitaDSS Profi, SitaStandard, SitaTrendy, SitaTrendy kołnierz zaciskowy, wywietrznika systemowego SitaVent DN 150/160, SitaMulti i SitaDSS Multi. Element dostarczany gotowy do montażu. 600 Ø 250 1, Model i numer artykułu Do modelu SitaStandard SitaTrendy SitaTrendy kołnierz zaciskowy Sita Multi SitaDSS Multi SitaDSS Profi SitaVent wywietrznik systemowy DN

43 SitaTrendy korpus termoizolacyjny wpustu Opis produktu Rysunek techniczny SitaTrendy korpus termoizolacyjny z ekstrudowanego polistyrenu, WLS 037, mm, właściwości przeciwpożarowe B1 (trudnopalny), zgodnie z DIN Przystosowany do izolacji cieplnej lub jako szalunek tracony. Element dostarczany gotowy do montażu. 500 ø SitaTrendy ø Seria, wymiary i numery artykułów Do serii a b d1 d2 SitaTrendy SitaTrendy kołnierz zaciskowy prosty E

44 SitaTrendy korpus termoizolacyjny nadbudowy Opis produktu Rysunek techniczny SitaTrendy SitaTrendy korpus termoizolacyjny nadbudowy, z poliuretanu, do łatwego naklejania na paroizolację, bez mocowania mechanicznego nadbudowy przez sklejenie z korpusem termoizolacyjnym np. klejem do materiałów izolacyjnych Terokal TK 395, rozmiar mm lub mm, przewodność cieplna Lambda = 0,025 W/mK, odporność na ciśnienie 200 kpa, gęstość surowa ok. 50 kg/m³, jako pomocniczy element montażowy i izolacja cieplna do zapobiegania powstawaniu mostków cieplnych. Element dostarczany gotowy do montażu a 500 Seria, wymiary i numery artykułów Do serii a SitaTrendy

45 SitaAttika system rur Opis produktu SitaAttika system rur ze względu na niewielką masę rurę może szybko i skutecznie ułożyć jedna osoba bez jakichkolwiek środków pomocniczych. Znany i popularny system złączek wtykowych jest w takim samym stopniu ceniony zarówno przez monterów, jak i projektantów. Ponadczasowa forma zapewnia elegancki wygląd. SitaTrendy Produkty i informacje o parametrach Produkty DN od do Długość od do Wykonanie SitaAttika rura SitaAttika kolano ,5 SitaAttika czyszczak SitaAttika obejma zaciskowa SitaAttika obejma bezpieczeństwa SitaAttika adapter SitaAttika adapter DN 110 na DN 75 DN 125 na DN 110 SitaAttika trójnik SitaAttika trójnik Więcej informacji znajduje się w naszej broszurze dotyczącej attyk. 45

46 a d1 d2 d3 b 2 R20 SitaMore płyta paroizolacyjna flex do rury okrągłej Opis produktu Rysunek techniczny SitaTrendy SitaMore płyta paroizolacyjna flex do rury okrągłej, z EPDM, z kołnierzem samoprzylepnym do uniwersalnego, paroszczelnego podłączania paroizolacji, do rur okrągłych o średnicach znamionowych DN 50, DN 70, DN 100, DN 125 i DN 150, z wielowargową wbudowaną strefą szczelną. Element dostarczany gotowy do montażu. Wymiary i numer artykułu Średnica nominalna DN Rury d1 d2 d3 a b 50 ø ø 76 ø 62 ø ø ø 105 ø 91 ø ø ø 136 ø 122 ø ø ø 159 ø 145 ø ø ø 195 ø 181 ø

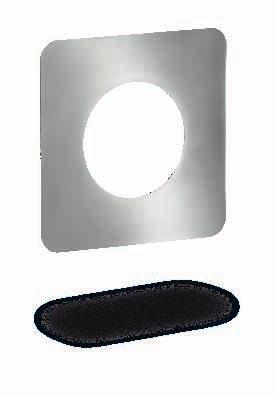

47 SitaAttika płyta fasadowa Opis produktu Rysunek techniczny SitaAttika płyta fasadowa ze stali szlachetnej nierdzewnej, numer materiałowy: , do zasłaniania wyłomów attyki lub ściany o szerokości nominalnej od DN 50 do DN 150, grubość materiału 1,5 mm. Element dostarczany gotowy do montażu. a Ø d1 1,50 SitaTrendy R 20 Wymiary i numer artykułu Średnica nominalna DN a d E E E E E

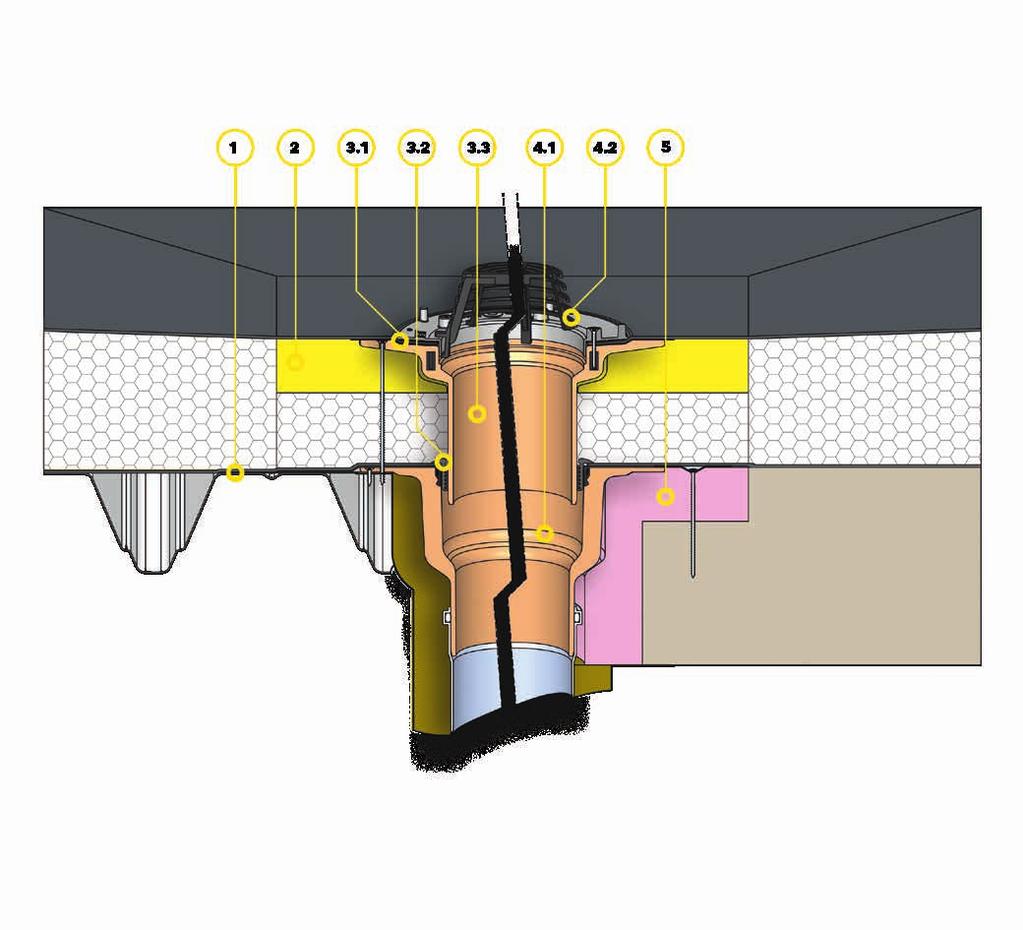

48 SitaTrendy SitaTrendy w niewentylowanej konstrukcji dachu SitaTrendy Części Konstrukcja dachu 1 SitaMore blacha wzmacniająca 2 SitaTrendy korpus termoizolacyjny nadbudowy SitaTrendy nadbudowa kołnierz zaciskowy składa się z następujących elementów: 3.1 Kołnierze uszczelniające i kołnierz zaciskowy 3.2 Pierścień uszczelniający 3.3 SitaTrendy nadbudowa kołnierz zaciskowy SitaTrendy prosty składa się z następujących elementów: 4.1 SitaTrendy wpust prosty 4.2 Koszyk żwirowy 5 Sita Trendy korpus termoizolacyjny Niewentylowana konstrukcja dachu według aardt z następującymi elementami: + Uszczelnienie + Izolacja cieplna + Paroizolacja + Podkonstrukcja 48

49 SitaTrendy SitaTrendy kołnierz zaciskowy w niewentylowanej konstrukcji dachu z płytami tarasowymi na łożu grysu SitaTrendy Części Konstrukcja dachu 1 SitaTrendy korpus termoizolacyjny nadbudowy SitaTrendy nadbudowa składa się z następujących elementów: 2.1 Pierścień uszczelniający 2.2 SitaTrendy nadbudowa wpustu SitaMore nasada tarasowa składa się z następujących elementów: 3.1 Kratka górna 3.2 Obudowa 3.3 Pierścień do ustawiania wysokości SitaTrendy kołnierz zaciskowy prosty, składa się z następujących elementów: 4.1 SitaTrendy kołnierz zaciskowy wpust prosty 4.2 Kołnierz zaciskowy, uszczelki i śruby 5 SitaTrendy korpus termoizolacyjny Niewentylowana konstrukcja dachu według aardt z następującymi elementami: + Uszczelnienie + Izolacja cieplna + Paroizolacja + Podkonstrukcja 49

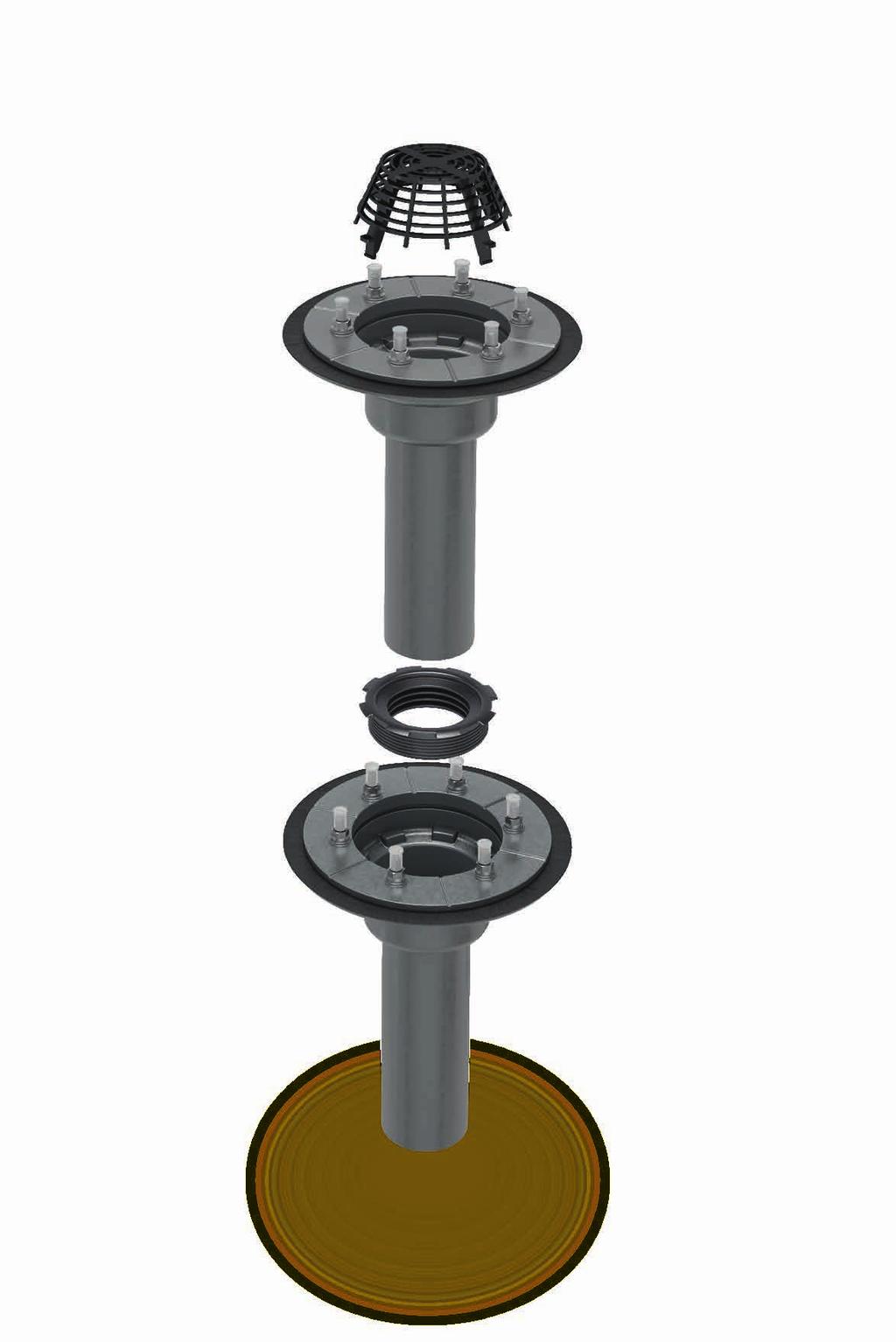

50 SitaMulti Wszechstronne zastosowanie. Unikalna wytrzymałość. + Niepalny + Wysoka wydajność + Średnica nominalna do DN

51 SitaMulti wpust dachowy, pionowy SitaMulti SitaMulti nadbudowa SitaMulti krata nasadowa SitaMulti element do wyrównywania wysokości SitaMore element spiętrzający SitaMulti element izolacyjny do wpustu SitaMulti pierścień wyrównawczy SitaMulti element izolacyjny nadbudowy SitaMore blacha wzmacniająca SitaMore samoregulujący element grzejny SitaMulti kołpak budowlany 51

52 SitaMulti Właściwości produktu w skrócie: Właściwości produktu Obszary zastosowania Do odwodnienia głównego i awaryjnego zgodnie z DIN EN i DIN oraz do prewencyjnej ochrony przeciwpożarowej na użytkowych i nieużytkowych płaskich i płaskich pochylonych powierzchniach dachowych SitaMulti Materiał Tworzywo Rodzaj podłączenia Konstrukcja Kolor Powierzchnia Odporność na temperaturę min. Klasa materiału Ogólne cechy Właściwości Wykonanie Żeliwo EN-GJL-200 Konstrukcja z kołnierzem zaciskowym Prosty Szary Gładka 20 C A1 niepalny Powierzchnia bez ostrych krawędzi + Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR) + Odporna na typowe warunki atmosferyczne i zanieczyszczenie środowiska + Odporność na wstrząsy i uderzenia + Wykonany z trwałych materiałów + Niskoszumowa konstrukcja + Duża misa wlotowa + Uniwersalne zastosowanie do każdej uszczelki Podstawą są ogólnie uznane zasady techniki (aardt) oraz przykłady montaż i instrukcje montażu Sita Bauelemente GmbH. Przykłady zabudowy są tylko elementem poglądowym i stanowią ogólną, niewiążącą propozycję. Wykonanie jest pokazane w sposób schematyczny i nie zastępuje wymaganego planowania pracy, szczegółów i montażu przez właściwą firmę specjalistyczną. Wykonalność, kompletność i wymiary musi sprawdzić klient/planista/wykonawca itd. w przypadku każdej inwestycji budowlanej na własną odpowiedzialność oraz dostosować lub dopasować do warunków lokalnych. Sąsiednie konstrukcje są przedstawione schematycznie bez gwarancji kompletności i prawidłowości. Należy przestrzegać poszczególnych wytycznych technicznych w kartach charakterystyki, wytycznych wykonania oraz dopuszczeń systemowych. Zaświadczenia jakości 52

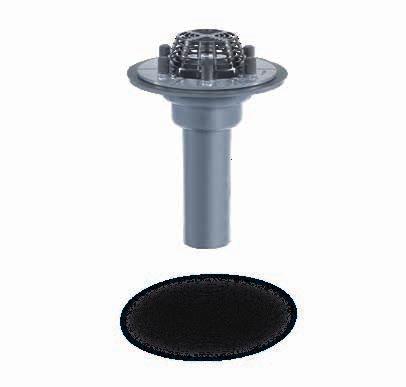

53 SitaMulti prosty Tekst z wynikami Rysunek techniczny SitaMulti wpust dachowy prosty z żeliwa, materiał EN-GJL-200, wg DIN EN , o podwyższonym standardzie jakości, znak jakości RAL GZ-694, ze średnicą DN 80, DN 100, DN 125 i DN 150. Do bezpośredniego przyłączenia do rur SML, do odwodnienia grawitacyjnego, z możliwością zwieńczenia kratą nasadkową, z otworami do mocowania wpustów dachowych w dolnej konstrukcji, z otworami mocującymi, dwiema uszczelkami, sześcioma nakrętkami M12 ze stali szlachetnej, podkładkami, nakrętkami sześciokątnymi z mosiądzu i kapturkami ochronnymi, z kołnierzem zaciskowym do łączenia pokrycia dachowego z bitumu, tworzywa sztucznego lub kauczuku. Element dostarczany gotowy do montażu. Ø 360 Ø 189 Ø 128 a 400 SitaMulti OD Ø 160 Ø 220 Średnice nominalne, wymiary, otwór rdzeniowy i numery artykułów W średnicy nominalnej DN OD* a Przejście / otwór rdzeniowy ø * OD = średnica zewnętrzna Wydajność w l/s wg DIN EN 1253 DN Wysokość spiętrzenia

54 SitaMulti nadbudowa Tekst z wynikami Rysunek techniczny SitaMulti SitaMulti nadbudowa prosta z żeliwa, materiał EN-GJL-200, wg DIN EN , o podwyższonym standardzie jakości, znak jakości RAL GZ-694, do wpustu dachowego SitaMulti. Z otworami do mocowania elementu nadbudowy w dolnej konstrukcji, z otworami mocującymi, dwiema uszczelkami, sześcioma nakrętkami M12 ze stali szlachetnej, podkładkami, nakrętkami sześciokątnymi z mosiądzu i kapturkami ochronnymi, z kołnierzem luźnym i nieruchomym do łączenia pokrycia dachowego z bitumu, tworzywa sztucznego lub kauczuku, komplet z wielowargowym kątowym pierścieniem uszczelniającym do zabezpieczenia przed cofką. Element dostarczany gotowy do montażu Do przechodzenia izolacji termicznej i numer artykułu Przechodzenie izolacji termicznej od do

55 SitaMulti rama nasadowa Opis produktu Rysunek techniczny SitaMulti rama nasadowa z żeliwa, materiał EN-GJS-500-7, składa się z następujących elementów: rama, pierścień oporowy i wkręcana krata końcowa, klasyfikacja M125. Do przenoszenia obciążeń przez wpust dachowy SitaMulti oraz element nadbudowy SitaMulti do konstrukcji nośnej, do regulacji wysokości w zakresie mm. Element dostarczany gotowy do montażu. 200 Ø SitaMulti Ø 184 Wysokość i numer artykułu Wysokość od do

56 SitaMulti element nadbudowy kraty Opis produktu Rysunek techniczny SitaMulti element nadbudowy kraty z żeliwa, materiał EN-GJS do dodatkowego wyrównywania wysokości ramy nasadzanej SitaMulti. Element dostarczany gotowy do montażu SitaMulti 172 Liczba, wysokość i numer artykułu Liczba Wysokość od do E

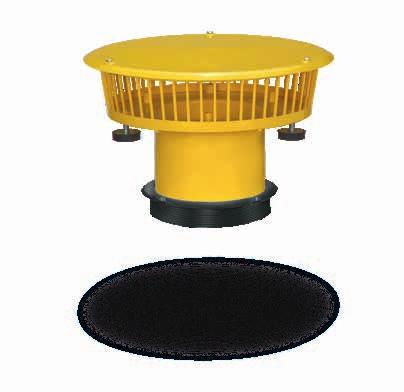

57 SitaMore element spiętrzający Opis produktu Rysunek techniczny SitaMore element spiętrzający z poliamidu, zgodny z PN EN o podwyższonym standardzie jakości, znak jakości RAL GZ-694, do wpustów dachowych i elementów nadbudowy SitaStandard, do odwodnienia awaryjnego, do wysokości piętrzenia mm i wpustów dachowych i elementów nadbudowy SitaMulti do odwodnienia awaryjnego, do wysokości piętrzenia mm z wielowargowym pierścieniem uszczelniającym do odpływu dachowego lub elementu przedłużającego. Z trzema nóżkami w otulinie gumowej o regulowanej wysokości, do bezstopniowej regulacji wysokości i odpowiednią powierzchnią podparcia: 19,6 cm². Z ocynkowanym prętem gwintowanym M 8 mm 90 mm. Z przykręconą pokrywą z możliwością demontażu w celu wykonywania rewizji. Obudowa jest wyposażona w żaluzję boczną składająca się z 51 tralek na całym obwodzie. Cały element w kolorze żółtym, sygnalizującym element systemu awaryjnego. Wysokość piętrzenia płynnie regulowana. Z dużą częścią wlotową dla zwiększenia wydajności odprowadzania. Element dostarczany gotowy do montażu Ø 375 Ø SitaMulti Wysokość spiętrzenia i numer artykułu Element spiętrzający do serii Wysokość spiętrzenia od do SitaStandard SitaMulti * * Przy wysokości spiętrzenia mm konieczne jest skrócenie wkrętów bez łba wpustu SitaMulti lub elementu nasadowego. Wydajność w l/s wg DIN EN 1253 SitaMulti z elementem spiętrzającym SitaMore DN Wysokość spiętrzenia

58 SitaMulti korpus termoizolacyjny wpustu Opis produktu Rysunek techniczny SitaMulti korpus termoizolacyjny wpustu ze szkła piankowego, WLS 040. Do izolacji cieplnej wpustów dachowych SitaMulti w stropie betonowym, wysokość 120 mm, możliwość wykorzystania jako szalunek podczas betonowania. Element dostarczany gotowy do montażu SitaMulti Wysokość i numer artykułu Wysokość 120 E

59 SitaMulti pierścień regulacyjny Opis produktu Rysunek techniczny SitaMulti pierścień regulacyjny ze szkła piankowego, WLS 040, wysokość 40 mm lub 60 mm. Do izolowania termicznego wpustu dachowego SitaMulti w stropie betonowym przy wysokości ponad 120 mm. Element dostarczany gotowy do montażu. a SitaMulti Wysokość i numer artykułu a 40 E E

60 SitaMulti korpus termoizolacyjny nadbudowy Opis produktu Rysunek techniczny SitaMulti korpus termoizolacyjny nadbudowy ze szkła piankowego, WLS 040. Do izolowania termicznego i mocowania elementu nadbudowy, wysokość 120 mm. Element dostarczany gotowy do montażu SitaMulti Wysokość i numer artykułu Wysokość 120 E

61 SitaMore blacha wzmacniająca Opis produktu Rysunek techniczny SitaMore blacha wzmacniająca z ocynkowanej blachy stalowej, jako wzmocnienie przy małych przepustach w trapezowej blasze stalowej, do SitaDSS Profi, SitaStandard, SitaTrendy, SitaTrendy z kołnierzem zaciskowym, wywietrznika systemowego SitaVent DN 150/160, SitaMulti i SitaDSS Multi. Element dostarczany gotowy do montażu. 600 Ø 250 1, SitaMulti Model i numer artykułu Do modelu SitaStandard SitaTrendy SitaTrendy kołnierz zaciskowy Sita Multi SitaDSS Multi SitaDSS Profi SitaVent wywietrznik systemowy DN

62 15322 SitaMore element grzejny Opis produktu Rysunek techniczny SitaMore samoregulujący element grzejny do ogrzewania odpływów dachowych i przewodów rurowych, samoregulujący element grzewczy PTC z mocą grzewczą ok. 10 W przy -20 C i 230 V, z dwiema opaskami kablowymi do łatwego mocowania na rurach i wpustach dachowych. Transformator nie jest konieczny. Element dostarczany gotowy do montażu. SitaMulti Zasilanie elektryczne i numer artykułu Zasilanie elektryczne Moc grzewcza przy 20 C 230 V ok. 10 W

63 SitaMulti kołpak budowlany Opis produktu Rysunek techniczny SitaMulti kołpak budowlany zamontowany w korpusie odpływu zapobiega wnikaniu przedmiotów w czasie budowy. Element dostarczany gotowy do montażu SitaMulti Model i numer artykułu Do modelu SitaMulti E

64 SitaMulti SitaMulti w niewentylowanej konstrukcji dachu SitaMulti Części 1 SitaMore blacha wzmacniająca 2 SitaMulti korpus termoizolacyjny nadbudowy SitaMulti nadbudowa składa się z następujących elementów: 3.1 Kołnierz zaciskowy, nakrętki i kołnierze uszczelniające 3.2 Pierścień uszczelniający 3.3 SitaMulti nadbudowa wpustu SitaMulti składa się z następujących elementów: 4.1 SitaMulti wpust prosty 4.2 Koszyk żwirowy 4.3 Kołnierz zaciskowy, nakrętki i kołnierze uszczelniające 5 SitaMulti korpus termoizolacyjny wpustu 6 SitaMulti pierścień regulujacy Konstrukcja dachu Niewentylowana konstrukcja dachu według aardt z następującymi elementami: + Uszczelnienie + Izolacja cieplna + Paroizolacja + Podkonstrukcja 64

65 SitaMulti SitaMulti z ramą nasadową SitaMulti w niewentylowanej konstrukcji dachu SitaMulti Części 1 SitaMulti korpus termoizolacyjny nadbudowy SitaMulti pierścień regulujacyskładająca się z następujących elementów: 2.1 Pierścień oporowy 2.2 Krata nasadowa z przykręcaną kratką końcową 3 SitaMulti element nadbudowy kraty SitaMulti nadbudowa składa się z następujących elementów: 4.1 SitaMulti nadbudowa wpustu 4.2 Kołnierz zaciskowy, nakrętki i kołnierze uszczelniające 4.3 Pierścień uszczelniający SitaMulti składa się z następujących elementów: 5.1 Kołnierz zaciskowy, nakrętki i kołnierze uszczelniające 5.2 SitaMulti wpust prosty 6 SitaMulti pierścień regulujacy 7 SitaMulti korpus termoizolacyjny wpustu Konstrukcja dachu Niewentylowana konstrukcja dachu z okładziną płytową na podkładkach według aardt z następującymi elementami: + Okładzina płytowa + Podkładka + Mata do ochrony elementów budowlanych + Uszczelnienie + Izolacja cieplna + Jastrych spadkowy + Paroizolacja + Podkonstrukcja 65

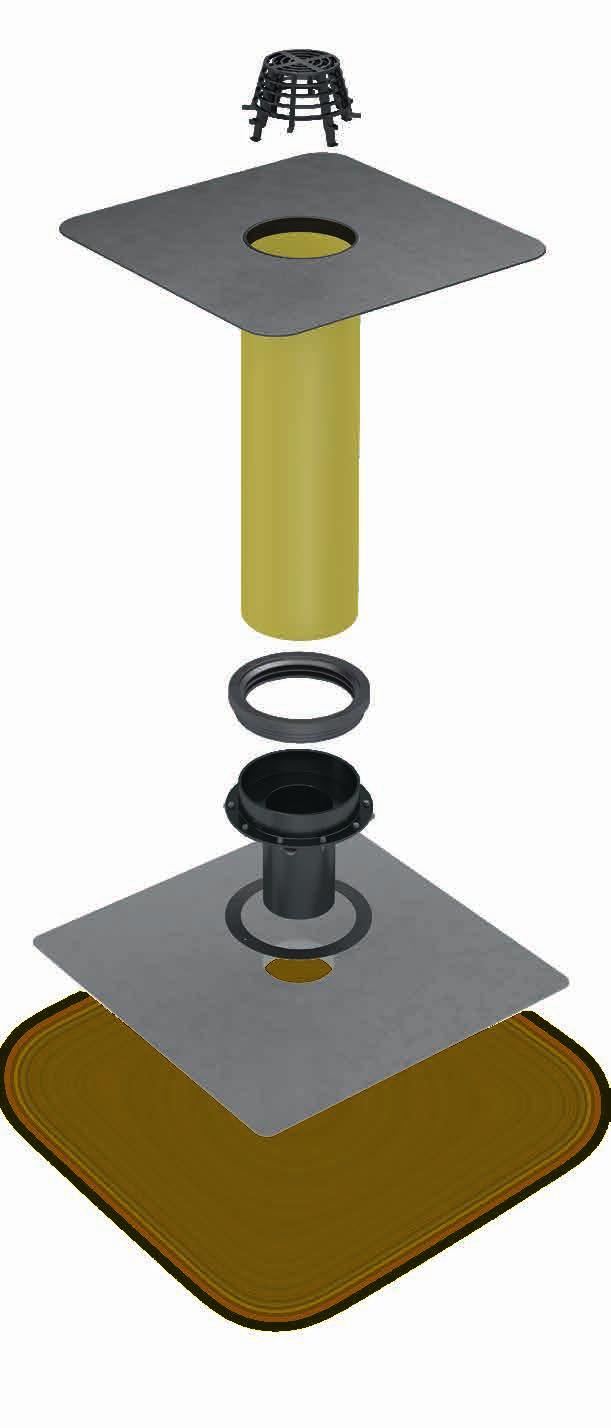

66 SitaFireguard Odwadnianie grawitacyjne Wszechstronny i lekki. Ochrona przeciwpożarowa w gotowym zestawie. + Do ochrony przeciwpożarowej wg DIN Kompletny zestaw do pewnego i łatwego montażu + Mała średnica przebicia poprzez zoptymalizowaną wielkość korpusu PE + Pewna szczelność dzięki zastosowaniu wielowargowych uszczelek + Z fabrycznie montowanym stałym kołnierzem lub kołnierzem zaciskowym + Do odwadniania głównego lub awaryjnego 66

67 SitaFireguard z koszykiem SitaFireguard z elementem spiętrzającym SitaFireguard kołnierz zaciskowy z koszykiem SitaFireguard kołnierz zaciskowy z elementem spiętrzajacym SitaFireguard 67

68 SitaFireguard Właściwości produktu w skrócie Właściwości produktu Obszary zastosowania Do odwadniania głównego i awaryjnego wg PN EN i DIN w systemie grawitacyjnym i ochrony przeciwpożarowej dachów płaskich zgodnie z wymaganiami DIN Materiał Rodzaj przyłącza Blacha stalowa, polietylen i poliuretan Kołnierz zaciskowy do montażu na poziomie paroizolacji Fabrycznie montowany stały kołnierz do łączenia z izolacją dachową Odporność na temperaturę min. 20 C SitaFireguard Właściwości ogólne Właściwości Użytkowanie Czyste, bez pęcherzyków, ubytków, pęknięć itp. + Doskonałą odporność na warunki atmosferyczne (promieniowanie UV/IR) + Odporność na typowe warunki atmosferyczne i zanieczyszczenie środowiska + Odporność na wstrząsy i uderzenia + Wykonany z trwałych materiałów Podstawa są ogólnie uznane zasady techniki (aardt) oraz przykłady zabudowy i instrukcje montażu Sita Bauelemente GmbH. Przykłady montażu są tylko elementem poglądowym i stanowią ogólna, niewiążącą propozycje. Wykonanie jest pokazane w sposób schematyczny i nie zastępuje wymaganego planowania pracy, szczegółów i montażu przez właściwą firmę specjalistyczna. Wykonalność, kompletność i wymiary musi sprawdzić klient/planista/wykonawca itd. w przypadku każdej inwestycji budowlanej na własną odpowiedzialność oraz dostosować lub dopasować warunków lokalnych. Sąsiednie konstrukcje są przedstawione schematycznie bez gwarancji kompletności i prawidłowości. Należy przestrzegać poszczególnych wytycznych technicznych w kartach charakterystyki, wytycznych wykonania oraz dopuszczeń systemowych. Zaświadczenia jakości 68

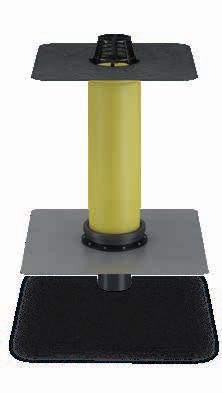

69 SitaFireguard z koszykiem Opis produktu Rysunek techniczny SitaFireguard z koszykiem żwirowym do zapobiegania rozprzestrzeniania się ognia od dołu w przebiciach dachowych wg DIN część 3 i 4. Element dwuczęściowy składa się z : Korpusu PE, kołnierza montażowego zaciskowego i blachy wzmacniającej do połączenia z paroizolacją, zgodny z PN EN , o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL-GZ 694. W zestawie element nadbudowy z poliuretanu z dużym fabrycznie zamontowanym kołnierzem przyłączeniowym dopasowanym do izolacji dachu wraz z koszykiem do przejść przez termoizolację od 65 mm do 210 mm lub 105 mm do 570 mm. Element do odwadniania grawitacyjnego, bezpośredniego podłączenia do rur typu kielichowego z uszczelkami, blachą wzmacniającą zgodnie z DIN oraz wstępnie zamontowaną opaską przeciwpożarową. Element dostarczany gotowy do montażu. 72 a OD 600 Średnica nominalna, wymiar i numer artykułu Średnica nominalna DN OD* a Przechodzenie przez izolację cieplną od do Otwór roboczy Wycięcie (mm x mm) SitaFireguard ø x 150 F3027xx ø x 150 F3028xx ø x 190 F3031xx ø x 190 F3032xx ø x 200 F3035xx ø x 200 F3036xx ø x 300 F3039xx ø x 300 F3040xx *OD = średnica zewnętrzna Wydajność w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzenia ,0 1,8 2,7 3,3 4,3 5,0 5,7 6,7 7,4 8,3 9,1 9,6 10,4 11,0 11,6 12,6 13,4 14,8 16, ,7 1,3 2,3 3,0 4,0 4,8 5,6 6,4 7,2 8,0 8,8 9,6 10,4 11,2 12,0 14,0 16,6 18,0 20,0 23, ,5 1,2 2,0 2,9 3,6 4,7 5,5 6,3 7,3 8,3 9,2 10,0 11,0 12,0 13,2 14,9 16,6 18,0 21,0 24, ,7 1,3 2,3 3,0 4,0 4,8 5,6 6,4 7,2 8,1 8,9 9,7 10,4 11,2 12,0 13,1 14,7 16,0 16,9 17,8 69

70 SitaFireguard z elementem spiętrzającym Opis produktu Rysunek techniczny SitaFireguard z elementem spiętrzającym do zapobiegania rozprzestrzeniania się ognia od dołu w przebiciach dachowych wg DIN część 3 i 4. Element dwuczęściowy składa się z : Korpusu PE, kołnierza montażowego zaciskowego i blachy wzmacniającej do połączenia z paroizolacją, zgodny z PN EN , o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL-GZ 694. W zestawie element nadbudowy z poliuretanu z dużym fabrycznie zamontowanym kołnierzem przyłączeniowym dopasowanym do izolacji dachu wraz z koszykiem do przejść przez termoizolację od 65 mm do 210 mm lub 105 mm do 570 mm. Element do odwadniania grawitacyjnego, bezpośredniego podłączenia do rur typu kielichowego z uszczelkami, blachą wzmacniającą zgodnie z DIN oraz wstępnie zamontowaną opaską przeciwpożarową. Element dostarczany gotowy do montażu a OD SitaFireguard Średnica nominalna, wymiar i numer artykułu Średnica nominalna DN OD* a Przechodzenie przez izolację cieplną od do Otwór roboczy 600 Wycięcie (mm x mm) ø x 150 F3029xx ø x 150 F3030xx ø x 190 F3033xx ø x 190 F3034xx ø x 200 F3037xx ø x 200 F3038xx ø x 300 F3041xx ø x 300 F3042xx *OD = średnica zewnętrzna Wydajność w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzenia ,9 2,3 3,4 4,8 6,0 7,2 8,7 10,3 11,6 12,4 12,9 13,5 14,0 16,2 16, ,0 2,2 3,3 4,5 5,7 7,1 8,6 10,0 11,5 13,4 15,4 17,4 20,0 28, ,0 2,2 3,3 4,6 6,0 7,4 8,9 10,5 12,0 13,5 15,4 18,0 22,0 28, ,8 1,5 2,0 4,6 6,0 7,4 8,7 10,0 11,4 13,1 15,0 16,6 18,0 28,0 70

71 SitaFireguard kołnierz zaciskowy z koszykiem Opis produktu Rysunek techniczny SitaFireguard kołnierz zaciskowy z koszykiem żwirowym do zapobiegania rozprzestrzeniania się ognia od dołu w przebiciach dachowych wg DIN część 3 i 4. Element dwuczęściowy składa się z : Korpusu PE, kołnierza montażowego zaciskowego i blachy wzmacniającej do połączenia z paroizolacją, zgodny z PN EN , o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL-GZ 694. W zestawie element nadbudowy z poliuretanu z fabrycznym kołnierzem zaciskowym wraz z koszykiem do przejść przez termoizolację od 65 mm do 210 mm lub 105 mm do 570 mm. Element do odwadniania grawitacyjnego, bezpośredniego podłączenia do rur typu kielichowego z uszczelkami, blachą wzmacniającą zgodnie z DIN oraz wstępnie zamontowaną opaską przeciwpożarową. Element dostarczany gotowy do montażu OD 600 Średnica nominalna, wymiar i numer artykułu Średnica nominalna DN OD* Przechodzenie przez izolację cieplną od do Otwór roboczy Wycięcie (mm x mm) SitaFireguard ø x 150 F ø x 190 F ø x 200 F ø x 300 F *OD = średnica zewnętrzna Wydajność w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzenia ,0 1,8 2,7 3,3 4,3 5,0 5,7 6,7 7,4 8,3 9,1 9,6 10,4 11,0 11,6 12,6 13,4 14,8 16, ,7 1,3 2,3 3,0 4,0 4,8 5,6 6,4 7,2 8,0 8,8 9,6 10,4 11,2 12,0 14,0 16,6 18,0 20,0 23, ,5 1,2 2,0 2,9 3,6 4,7 5,5 6,3 7,3 8,3 9,2 10,0 11,0 12,0 13,2 14,9 16,6 18,0 21,0 24, ,0 1,5 2,5 3,1 4,4 5,2 6,8 8,1 9,3 11,0 12,9 14,9 16,5 17,7 18,4 19,5 20,0 21,1 22,0 71

72 SitaFireguard kołnierz zaciskowy z elementem spiętrzającym Opis produktu SitaFireguard kołnierz zaciskowy z elementem spiętrzającym do zapobiegania rozprzestrzeniania się ognia od dołu w przebiciach dachowych wg DIN część 3 i 4. Element dwuczęściowy składa się z : Korpusu PE, kołnierza montażowego zaciskowego i blachy wzmacniającej do połączenia z paroizolacją, zgodny z PN EN , o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL-GZ 694. W zestawie element nadbudowy z poliuretanu z fabrycznym kołnierzem zaciskowym wraz z koszykiem do przejść przez termoizolację od 65 mm do 210 mm lub 105 mm do 570 mm. Element do odwadniania grawitacyjnego, bezpośredniego podłączenia do rur typu kielichowego z uszczelkami, blachą wzmacniającą zgodnie z DIN oraz wstępnie zamontowaną opaską przeciwpożarową. Element dostarczany gotowy do montażu. Rysunek techniczny OD SitaFireguard Nomina diameters, dimensions and s Średnica nominalna DN OD* Przechodzenie przez izolację cieplną od do Otwór roboczy 600 Wycięcie (mm x mm) ø x 150 F ø x 190 F ø x 200 F ø x 300 F *OD = średnica zewnętrzna Wydajność w l/s zgodnie z PN EN 1253 DN Wysokość spiętrzenia ,9 2,3 3,4 4,8 6,0 7,2 8,7 10,3 11,6 12,4 12,9 13,5 14,0 16,2 16, ,0 2,2 3,3 4,5 5,7 7,1 8,6 10,0 11,5 13,4 15,4 17,4 20,0 28, ,0 2,2 3,3 4,6 6,0 7,4 8,9 10,5 12,0 13,5 15,4 18,0 22,0 28, ,8 1,5 2,0 4,6 6,0 7,4 8,7 10,0 11,4 13,1 15,0 16,6 18,0 28,0 72

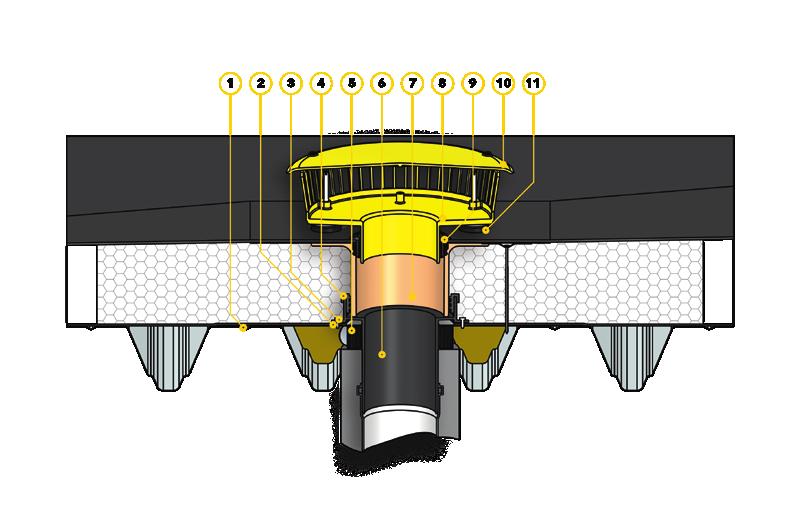

73 SitaFireguard SitaFireguard w niewentylowanej konstrukcji dachu Części Konstrukcja dachu SitaFireguard z elementem nadbudowy składa się z : 1 Blacha wzmacniająca 2 Pierścień uszczelniający 3 Uszczelnienie 4 Korpus PE 5 Element nadbudowy 6 Koszyk żwirowy 7 Śruby 8 Opaska przeciwpożarowa Niewentylowana konstrukcja dachu według aardt z następującymi elementami : + Uszczelnienie + Izolacja cieplna, niepalna min 1,00 m x 1,00 m + Paroizolacja + Niepalne wypełnienie profili + Blacha trapezowa SitaFireguard SitaFireguard do odwadniania awaryjnego w niewentylowanej konstrukcji dachu SitaFireguard Części Konstrukcja dachu SitaFireguard do odwadniania awaryjnego z elementem nadbudowy składa się z : 1 Blacha wzmacniająca 2 Pierścień uszczelniający 3 Śruby 4 Opaska przeciwpożarowa 5 Korpus PE 6 Element nadbudowy 7 Element spiętrzający korpus 8 Uszczelnienie 9 Element spiętrzający pokrywa 10 Regulowane nóżki elementu 11 Regulowane nóżki elementu Niewentylowana konstrukcja dachu według aardt z następującymi elementami : + Uszczelnienie + Izolacja cieplna, niepalna min 1,00 m x 1,00 m + Paroizolacja + Niepalne wypełnienie profili + Blacha trapezowa 73

74 Sita zapewnia: 2 Atest dla produktu Sita ze znakiem jakości RAL 1 Doskonałość Gwarancja najwyższej jakości i bezpieczeństwa: Certyfikat produktu RAL jest dla firmy Sita dobrowolny i wykracza poza wymagania przepisów prawa. Dla architektów, rzemieślników i inwestorów budowlanych jest to zgodna z prawem pomoc w podejmowaniu decyzji. 3 Sita spełnia normy Norma ISO 9001 określa wymagania dla systemu zarządzania jakością w firmie podlegającego certyfikacji. Wymagane właściwości produktów i usług są regularnie nadzorowane przez certyfikowaną firmę, aby zapewnić zgodność z wymaganiami klienta w zakresie jakości. Norma ISO określa wymagania dla systemu zarządzania środowiskiem naturalnym w firmie podlegającego certyfikacji. Spełnienie celów ochrony środowiska oraz ich stałe poprawianie są nadzorowane i oceniane. Sita wśród 100 najbardziej innowacyjnych firm TOP 100 od 25 lat wybiera najbardziej innowacyjne niemieckie firmy średniej wielkości. W 2017 roku wyróżniono firmę Sita również za jej dobre rozwiązania praktyczne i stałą wymianę informacji ze specjalistycznymi dystrybutorami, dekarzami oraz architektami. Wsparcie Sita jest członkiem IFBS Stowarzyszenie ds. Przemysłowych Systemów Budowlanych w Lekkim Budownictwie Stalowym zapewnia normy jakości w zakresie stosowania wielkoformatowych elementów budowlanych i opracowuje zasady oraz wytyczne techniczne. 4 Sprawdzone bezpieczeństwo ze znakiem LGA Certyfikat wydawany przez TÜV Rheinland LGA Products GmbH to kontrola, której Sita Bauelemente GmbH poddaje się dobrowolnie. Daje ona pewność, że produkty Sita odpowiadają wymaganiom normy DIN EN 1253 i są regularnie nadzorowane przez niezależny instytut zewnętrzny. Na podstawie przepisów znaku Ü Wpusty dachowe są wykonywane zgodnie z normą PN EN i na podstawie listy regulacji budowlanych A część 1 są klasyfikowane jako regulowane wyroby budowlane. Ich możliwości zastosowania muszą zostać potwierdzone wymaganym certyfikatem zgodności, dlatego są oznaczone znakiem zgodności (znakiem Ü). Nowe 6-letnie bezpieczeństwo: Gwarancja na materiał Centralnego Związku Niemieckiego Rzemiosła Dekarskiego Sita dla prawie wszystkich swoich produktów złożyła obszerną gwarancję w Centralnym Związku Niemieckiego Rzemiosła Dekarskiego. Zapewnia on cechom nie tylko wymianę w razie uszkodzenia, lecz także zabezpieczenie kosztów demontażu, montażu i w razie potrzeby rusztowania. Ochronę klimatu Dla normy: Sita i DIN Jako członek DIN firma Sita może skutecznie współpracować z innymi ekspertami. W ten sposób wspomagamy sprawdzony system normowania i jednocześnie możemy pracować przy przyszłych strategiach ustanawiania norm. Certyfikat ochrony klimatu Interseroh Sita należy do firm, które w zakresie ochrony klimatu opierają się na dobrych przykładach: Recykling opakowań transportowych pomaga uniknąć wielu milionów ton gazów cieplarnianych i oszczędzić przy tym wartościowe zasoby. Sita korzysta z zielonego prądu Pozostałe zaświadczenia jakości Sita: Sita, jako klient z branży prądu firmy lekkerstrom, wnosi swój wkład do doskonałego bilansu ekologicznego. Znajduje się to również na naszym certyfikacie TÜV: nabywany przez nas prąd pochodzi z instalacji wytwarzających prąd z energii odnawialnych. 74

75 Kołnierze przyłączeniowe z cyframi końcowymi artykułów. Do serii SitaStandard, SitaTrendy, SitaDSS Profi, SitaIndra, SitaDSS Indra, SitaEasy, SitaEasy Plus, SitaSani, SitaCompact, SitaCarport, SitaMini i SitaVent. Kołnierze z produkcji seryjnej Nazwa produktu / nazwa handlowa Cyfra końcowa nr. art. bitum 00* bitum elastomerowy Art. PVC miękki 10 PVC jasnoszary Kołnierze z produkcji specjalnej Produkcja na zlecenie: 5 dni roboczych Za dopłatą 13,00 EUR za sztukę: Nazwa produktu / nazwa handlowa Cyfra końcowa nr. art. Art. Alkorbright 69 PVC biały Alkorplan F PVC szary Alkortec 05 EVA ciemnoszary Alkortop F 41 TPO kolory piasku Producent Renolit AG Armourplan G 45 PVC szary IKO polimerowy Atlantic EC12 jednowarstwowa 63 TPO/TPE ciemnoszary Atlantic EC12 jednowarstwowa 64 TPO/TPE jasnoszary Bailey Roofing Systems Austroplan 38 FPO jasnoszary Agru Kunststofftechnik GmbH Evalon 25 EVA biały Evalon 37 EVA jasnoszary Evalon 50 EVA szary łupkowy Alwitra GmbH Extrupol F 32* FPO jasnoszary Schedetal Folien GmbH Firestone UltraPly 42 TPO/FPO szary Firestone UltraPly 54 TPO/FPO biały Flagon EP-S 31 FPO szary piaskowy Flagon SR 66 PVC szary ołowiany Firestone Building Products SOPREMA GmbH Inofin FR 21 FPO szary Wolfin Bautechnik Köster ECB 2.0 F 72* ECB czarny Köster TPO 2.0 F 48* TPE jasnoszary Mapeplan D PVC jasnoszary Mapeplan-T 04 FPO jasnoszary O.C. Plan * ECB czarny Polyfin * FPO jasnoszary Köster Bauchemie AG Mapei GmbH (DE) Polyfin AG Resitrix CL 01** EPDM czarny Carlisle Construction Materials GmbH Rhepanol HG PIB szary FDT Flachdachtechnologie GmbH & Co. KG Sarnafil -TG FPO beżowy Sikaplan 15G 09 PVC jasnoszary Sika GmbH Spectraplan SG 46 TPE szary IKO polimerowy Tectofin R 18 ASA-PVC-P szary Wolfin Bautechnik Thermofin F15 02 FPO srebrnoszary Thermoplan T TL FPO biały perłowy Paul Bauder GmbH & Co. KG VAEPLAN F 35 EVA szary DERBIGUM Group Wolfin IB 20 PVC-PBV czarny Wolfin Bautechnik Za dopłatą 45,00 EUR za sztukę: Firestone Quickseam SA Flashing 03 EPDM czarny Firestone Building Products Kołnierze przyłączeniowe Za dopłatą 62,00 EUR za sztukę: Novoproof z krawędzią szczelinową 65 EPDM czarny Duraproof technologies GmbH * Kołnierz pokryty włókniną. ** Strona bitumu od góry. Inne kołnierze dostępne na zamówienie. 75

76 76 Sitaleicht. Kiedy odpowiedzialność nie sprawia problemów.

77 77 Sitaleicht

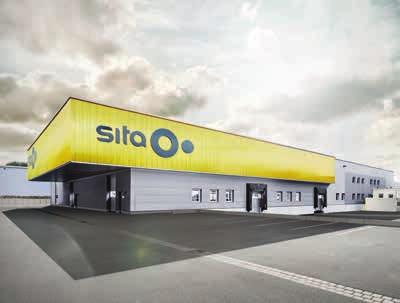

78 ŚWIADCZENIA SITA Sita sprzedaje nie tylko wpusty, lecz także prawdziwe rozwiązania. Jeżeli wszystko pasuje, tak jak powinno. To musi być Sita. Sita rozwiązuje problemy. Naszym wspólnym celem jest idealne rozwiązanie dla specjalistycznych sklepów, architektów, projektantów i użytkowników. Przekazujemy naszą wiedzę i korzystamy na równi z zastosowań praktycznych. Od dekad Sita jest synonimem kompetencji w zakresie odwadniania i odpowietrzania płaskich dachów. Dzięki temu należymy do wiodących firm w branży. W każdym z naszych produktów tkwi doświadczenie milionów wyprodukowanych części. Wiemy, jak ważna jest dobra jakość produktu w celu otrzymania niezawodnego efektu końcowego. Dlatego robimy wszystko, aby przez pasujące rozwiązania stworzyć idealną podstawę do pracy. Ułatwienie i bezpieczeństwo dzięki współpracy z Sita. 78

79 ŚWIADCZENIA SITA Wszystko uwzględnione. Sprawdzona jakość Sprawdzeni i certyfikowani specjaliści z długimi relacjami z klientami. Produkcja: Made in Germany. Doskonały serwis Doradztwo techniczne i serwis obliczeniowy dla każdego projektu z indywidualną osobą do kontaktu. Postęp Stały innowacyjny rozwój asortymentu Sita. Praca w zespołach. Przekazywanie wiedzy Wewnętrzne i zewnętrzne seminaria, dokształcanie i szkolenia. Bezpieczeństwo Bezpieczne osadzenie wybranego kołnierza przyłączeniowego dzięki fabrycznemu wbudowaniu w korpus wpustu, dodatkowo zabezpieczonego pierścieniem mocującym. Pasujące rozwiązania Praktyczny, pełny asortyment sprawdzony przez użytkowników. 10 lat gwarancji Sita oferuje niezawodny okres gwarancji wynoszący 10 lat. Zrównoważenie Odpowiedzialne korzystanie z surowców i innych zasobów. Zarządzanie jakością i środowiskiem. Sitaleicht 79

80 PAKIET BEZTROSKI SITA Fachowe i kompletne doradztwo: z pakietem beztroski Sita. Od indywidualnych obliczeń inwestycji budowlanej przez ciągłe osobiste nadzorowanie projektu i doradztwo po montaż i jeszcze więcej: To jest prawdziwa jakość produktu i usług Sita. Doradztwo Dzielimy się naszą wiedzą. Zawsze dostępni dla Państwa - projektowanie i realizacja inwestycji bez zmartwień. Pełne bezpieczeństwo od doradztwa po montaż z dostawą w 24 godz. Osoby do kontaktu w Sita są zawsze gotowe do pomocy, wystarczy zadzwonić. Produkt Do każdej sytuacji budowlanej odpowiedni produkt. Nasz obszerny i pełny asortyment obejmuje różnorodne możliwości łączenia produktów, zapewniające przygotowanie na każdą sytuację budowlaną. Obliczenia Uwzględniamy wszystkie kwestie i wymagania projektu. Dzięki temu dajemy bezpieczeństwo i uczucie spokoju. Bezpieczeństwo projektowania w każdym aspekcie. Skorzystajcie Państwo z naszej bezpłatnej usługi obliczeniowej Sita. 80

81 USŁUGA OBLICZENIOWA SITA Nasz bezpłatny serwis obliczeniowy. Potrzebne jest bezpieczne projektowanie? Pomagamy radą i czynami. Wszystko jest przy tym proste: Nasi eksperci wykonują obliczenia zgodne z normami zarówno dla odwadniania głównego, jak i awaryjnego. Po wskazaniu lokalizacji obiektu w obliczeniach uwzględniane są między innymi dokładne dane natężenia opadów. W ten sposób można w prosty, spersonalizowany sposób uzyskać wynik obliczony dla własnej inwestycji w sposób zindywidualizowany i precyzyjny. Wystarczy wypełnić nasz formularz online i przesłać go do nas. W przypadku pytań należy do nas zadzwonić: Doradztwo firmy Sita zapewniło mi bezpieczeństwo we wszystkich fazach projektowania i budowy. Sitaleicht Narzędzia Sita dla urządzeń iphone, ipad i Android Nowa aplikacja narzędziowa Sita to cyfrowe narzędzie robocze z zakresu odwadniania i wentylacji dachów płaskich. Korzystanie w każdym miejscu po prostu wypróbuj! Zintegrowane zarządzanie projektami. Z listami kontrolnymi. Oblicza odwadnianie dachów płaskich. Wskazuje dokładnie prawidłowy wpust. 81

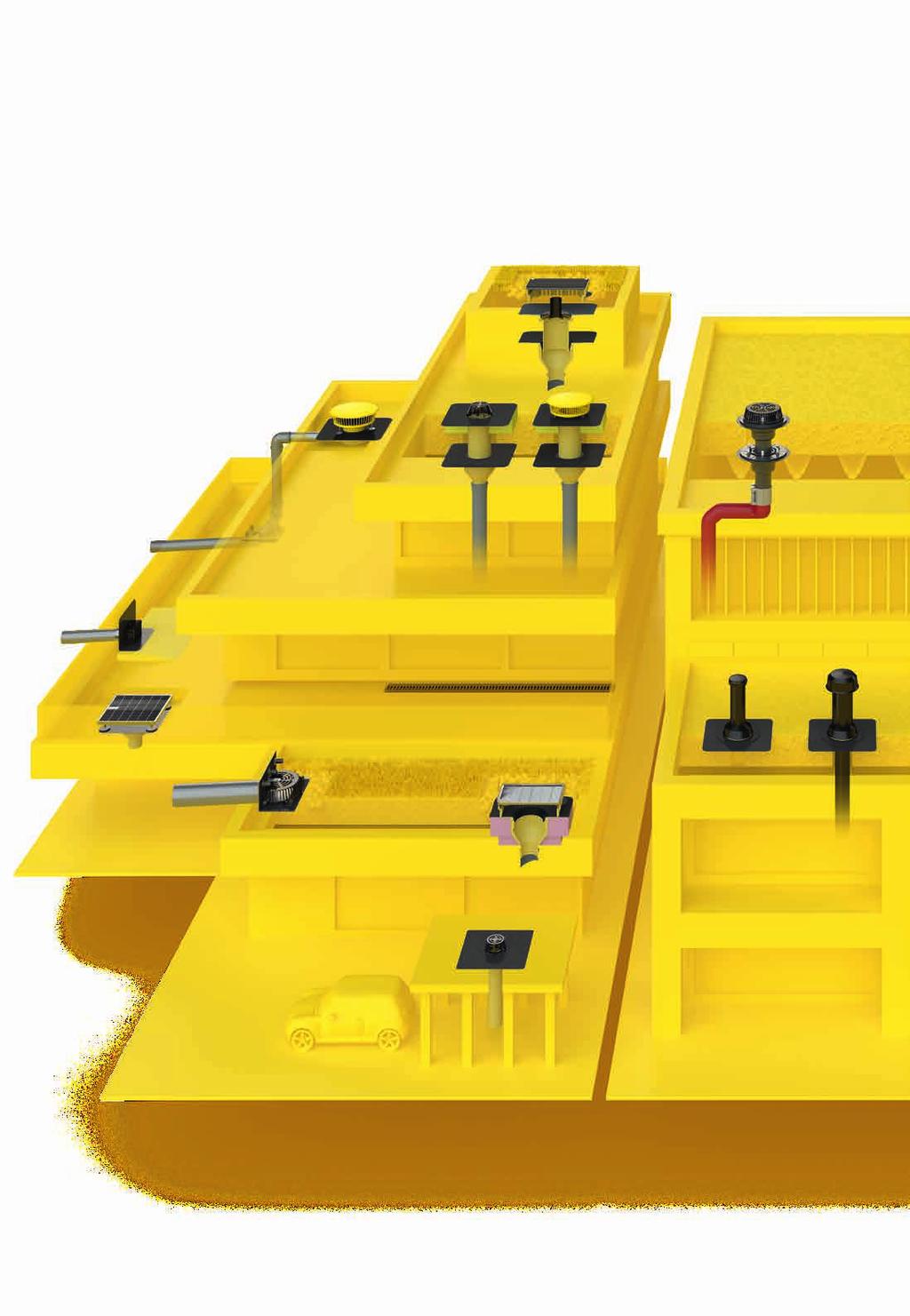

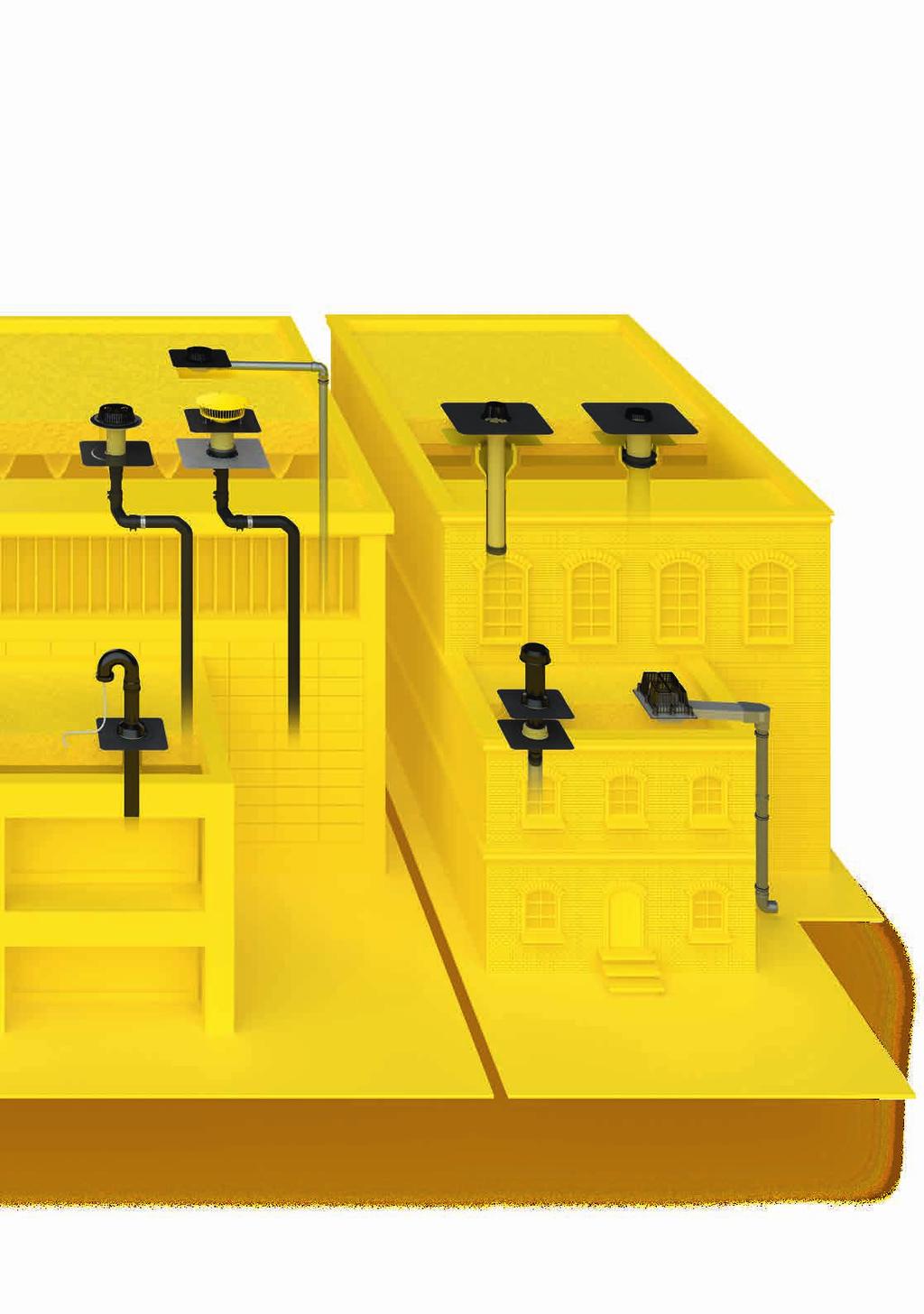

82 ASORTYMENT SITA Kompletny system rozwiązań: z asortymentem Sita SitaGreen Retention z SitaMore Retention 2 SitaAttika Kaskada z zestawem odwadniania awaryjnego SitaDSS Indra i systemem rur SitaAttika 3 SitaStandard z nadbudową SitaStandard i korpusem izolacyjnym 4 SitaStandard z nadbudową SitaStandard, korpusem izolacyjnym i elementem spiętrzającym SitaMore 5 SitaEasy 6 SitaDrain Terra z SitaCompact 7 Rynna skrzynkowa SitaDrain z kratą szczelinową 8 SitaRondo 9 Skrzynia do dachu zielonego SitaGreen z SitaTrendy i korpusem izolacyjnym SitaTrendy 82

83 ASORTYMENT SITA Sitaleicht 10 SitaCarport 11 Zestaw do odwadniania głównego SitaDSS Indra 12 SitaDSS Multi z nadbudową SitaDSS Multi 13 SitaDSS Profi z nadbudową SitaDSS Profi 14 SitaDSS Fireguard 15 SitaVent Revision 16 SitaVent wywietrznik systemowy z SitaVent separator kondensatu 17 SitaVent przepust kablowy 18 SitaSani Odwadnianie do istniejącego systemu orurowania 19 SitaSani Odwadnianie do istniejącego wpustu dachowego 20 SitaVent wywietrznik modernizacyjny 21 SitaTurbo z elementem spiętrzającym 83

84 LUDZIE SITA Thomas Schweder pełnomocnik ds. zarządzania jakością_sita 84

85 LUDZIE SITA Jakość z perspektywą: Dzięki mnie dachy są bezpieczne. Dla mnie Sita to przyszłość. Aby ją zapewnić, jestem odpowiedzialny w firmie Sita za zarządzanie jakością. W praktyce odbywa się ono przez ciągłe sprawdzanie wyznaczonych przez nas norm, od kontroli przyjęcia towaru począwszy. Codzienna kontrola jest kontynuowana podczas wszelkich testów obciążeniowych naszych produktów, na przykład pod kątem reakcji na wysokie i niskie temperatury. Ta ważna analiza jakości jest u nas standardem już od 1976 r. Robimy wszystko, aby również w przyszłości nasi klienci czuli się bezpieczni. Zarządzamy tym z prawdziwą jakością. Sitaleicht 85

86 OSOBY DO KONTAKTU W SITA Sita direkt. Sita jest zawsze do dyspozycji. Właśnie projektujesz i szukasz idealnego produktu do odwadniania? Dla specjalistycznych sklepów, architektów, projektantów lub użytkowników. Tutaj można znaleźć osobę do kontaktu. Manager Przedstawicielstwa, Doradca Techniczny Polska południowa Piotr Stryjak Manager Przedstawicielstwa, Doradca Techniczny Polska południowa Przedstawicielstwo w Polsce ul. Rydlówka Kraków T T E p.stryjak@sita-bauelemente.pl Doradca Techniczny Polska północna Tomasz Magdziak Doradca Techniczny Polska północna Przedstawicielstwo w Polsce ul. Rydlówka Kraków T T E t.magdziak@sita-bauelemente.pl Pracownik Obsługi Klienta, Doradca Techniczny Damian Działo Pracownik Obsługi Klienta Doradca Techniczny Przedstawicielstwo w Polsce ul. Rydlówka Kraków T F E d.dzialo@sita-bauelemente.pl Export Manager Export Manager Udo Happe Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück T M E u.happe@sita-bauelemente.de Sales Department Export Sarah Grotegut Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück T E s.grotegut@sita-bauelemente.de Christine Kather Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück T E c.kather@sita-bauelemente.de Wewnętrzny dział dystrybucji systemy grawitacyjne F E vertrieb@sita-bauelemente.de 86

87 87

88 Obszary produktów Sita: OG Odwadnianie grawitacyjne AW Odwadnianie awaryjne WM Wpusty modernizacyjne OC Odwadnianie podciśnieniowe BT Odwadnianie balkonów i tarasów WP Wentylacja i przepusty dachowe OA Odwadnianie przez attykę D Drenaż OP Ochrona przeciwpożarowa Sita Bauelemente GmbH Ferdinand-Braun-Straße Rheda-Wiedenbrück T F E info@sita-bauelemente.de W sita-bauelemente.de Producent zastrzega sobie prawo do wprowadzania w każdym czasie zmian dotyczących charakterystyki i parametrów wyrobu. PL
