2 WP jak w przypadku wentylacji i przepustu systemowego: Budynek potrzebuje wentylacji! Aby budynek mógł swobodnie oddychać, konieczny jest dobrze dostosowany system. Nasze wywietrzniki są uniwersalne i proste w montażu. Dostarczamy kompletne rozwiązanie. Jako partner w zakresie komponentów wentylacyjnych klient otrzymuje od Sita niezbędne części do wentylacji pomieszczenia, dachu ciepłego lub zimnego. Proste i solidne rozwiązania wywietrzników Sita do dachów jedno- lub dwuwarstwowych są wykonane z długotrwałych i solidnych materiałów. 2

3 1 2 Dlaczego wentylacja i przepust systemowy? 04 Doskonała wentylacja świeże powietrze dla szczelnych dachów. 08 Zasada wentylacji Produkty 10 Tabela doboru produktu Przepisy Szczegóły produktu 27 Przykłady zabudowy 30 Fireguard 31 Szczegóły produktu 33 Przykłady zabudowy 36 Revision 37 Szczegóły produktu 39 Przykłady zabudowy 40 Sita jest doskonała 41 Kołnierze przyłączeniowe 3 Sitaleicht 42 Świadczenia Sita 44 Pakiet beztroski Sita 45 Usługa obliczeniowa Sita 46 Asortyment Sita 48 Ludzie w Sita 50 Osoby do kontaktu w Sita

4 Świeże powietrze dla szczelnych dachów. Dzięki odpowiedniemu szczelnemu połączeniu z izolacją dachu, nic nie stoi na drodze optymalnej wentylacji. 04

5 Do prawidłowego funkcjonowania budynki potrzebują sprawnej wentylacji. Strumień powietrza musi z łatwością znaleźć swoją drogę ku górze, a w systemie rurociągów nie może powstawać podciśnienie. Dzięki temu Państwa budynek może swobodnie oddychać. 05

6 DOSKONAŁA WENTYLACJA Do każdego zastosowania. Dla doskonałej wentylacji. Sita to profesjonalna wentylacja dachu. Nasz system wentylacji składa się z dokładnie dobranych do siebie elementów konstrukcyjnych do wentylacji pomieszczeń, pionów wentylacyjnych i dachów. Uniwersalna oferta Sita wspomaga Państwa projekty dzięki wysokiej trwałości materiału, izolacji i łatwemu montażowi. Wyjdzie to na dobre wszystkim pomieszczeniom w Państwa budynku powodów do wentylacji jest aż nadto. Fabrycznie montowany kołnierz przyłączeniowy pasuje do każdej membrany dachowej Przejście dachowe przy użyciu przechodzącej rury Przyłącze wodoszczelne i paroszczelne Przyłącze kondensatora skroplin Redukuje wnikanie wody i pary Redukuje przeniknie pary wodnej 06

7 Kompetencje i kompatybilność: dzięki rozwiązaniom Sita pracujemy ręka w rękę. Sarah Messner DEKARZ Opracowano dla partnerów: kompatybilne rozwiązania wentylacji Sita. Sita jest łącznikiem. Zalety rozwiązań wentylacji Sita są doceniane zarówno przez instalatorów sanitarnych, jak i dekarzy: Płyty główne dostosowane do wymagań obiektu umożliwiają praktyczne i paroszczelne przyłączenie części konstrukcyjnych. Sita oferuje optymalne i paroszczelne rozwiązanie dzięki zastosowaniu rur bezszwowych do szczelnych przebić dachowych, przepustów rurowych i kablowych Normy DIN i przepisy na stronie

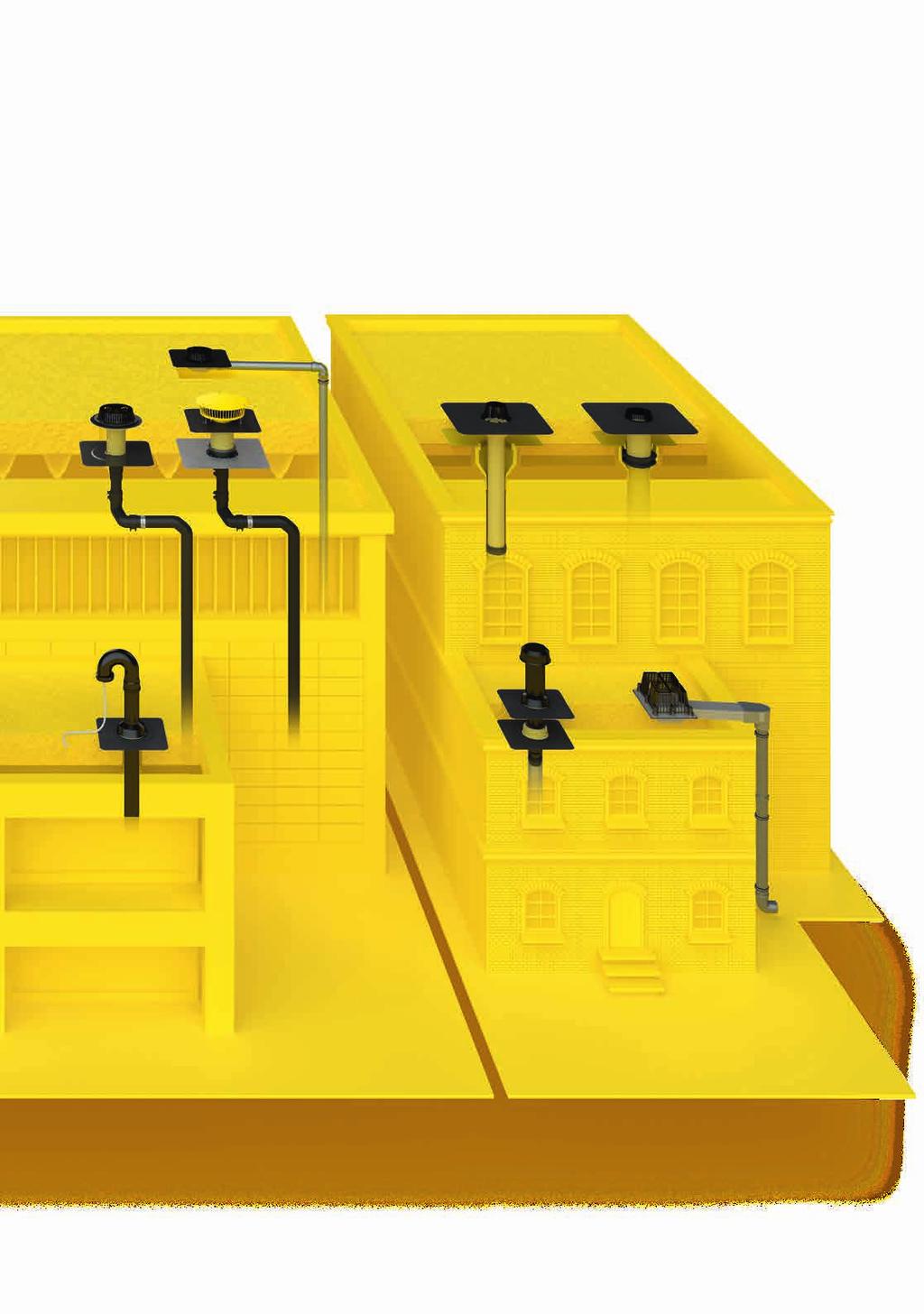

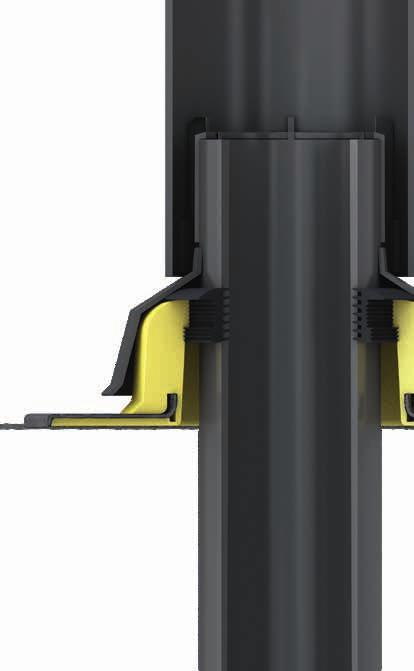

8 ZASADA Zasada wentylacji i przepustu systemowego. A wywietrznik systemowy z reduktorem i separatorem pary wodnej Montowany w niewentylowanej konstrukcji dachowej kondensator skroplin: idealny w każdym szczególe kondensator skroplin chroni przed przedostawaniem się pary wodnej do budynku przez rurę wentylacyjną. 08

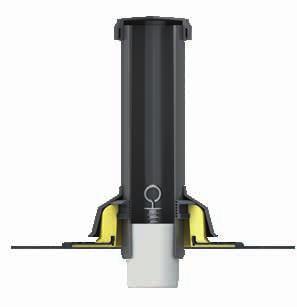

9 ZASADA Najlepsza technologia wentylacji. to rozwiązania zalecane do wentylacji pomieszczeń, pionów wentylacyjnych i dachów nieocieplanych. Fabrycznie zamontowany na stałe kołnierz przyłączeniowy umożliwi Państwu przyłączenie do wszystkich warstw dachu. Sita oferuje również systemowe rozwiązania dla przepustu kablowego i systemowego. B wywietrznik do dachów nieocieplanych Montowany w wentylowanej konstrukcji dachowej C przepust systemowy Montowany w wentylowanej konstrukcji dachowej D wywietrznik modernizacyjny Modernizacja istniejącego przewodu wentylacyjnego E Revision Do regularnej kontroli wilgoci w izolacji dachowej 09

10 SCHEMAT DOBORU PRODUKTU SITA Bardzo łatwa decyzja. Miejsce stosowania Wentylacja pomieszczeń, pionów wentylacyjnych, dachów nieocieplanych Fabrycznie zamontowany stały kołnierz przyłączeniowy Uniwersalne możliwości łączenia Wentylacja i przepusty systemowe Ochrona przeciwpożarowa Revision Przepisy i normy PN EN Systemy odwadniania wewnątrz budynków Podczas planowania i realizacji instalacji odwadniania płaskich dachów należy uwzględnić między innymi następujące normy i regulacje. PN EN 752 Systemy odwadniania poza budynkami DIN Instalacje odwadniania budynków i terenów 10

11 MATRYCA DECYZJI SITA Przechodząca rura wentylacyjna Przystosowany do modernizacji Materiał Matryca Poliuretan i polietylen Poliuretan i polietylen Poliuretan i polietylen DIN do 5 Uszczelnienia dachowe PN EN Wpusty dachowe i podłogowe bez syfonu DIN Budowlana ochrona przeciwpożarowa dachów wielkopowierzchniowych Dyrektywa LAR Wymagania techniki ochrony przeciwpożarowej dla instalacji przewodów Podręcznik ZVSHK Technika sanitarna Budowa orurowania Regulacja DDH Przepisy specjalistyczne dla dachów z uszczelnieniami Dyrektywa FLL Do planowania, wykonania i utrzymania zielonych dachów Dyrektywa dotycząca budownictwa przemysłowego Dyrektywa dotycząca budowlanej ochrony przeciwpożarowej w budownictwie przemysłowym 11

12 Kontrola wentylacji dachu płaskiego + Do wentylacji pomieszczeń, pionów wentylacyjnych i dachów nieocieplanych + Z fabrycznie zamontowanym kołnierzem przyłączeniowym + Przyłączenie do wszystkich warstw funkcyjnych + Dostarczany w formie przepustu kablowego i systemowego oraz wywietrznika modernizacyjnego + SitaFiresafe zapewnia prewencyjną ochronę przeciwpożarową DIN

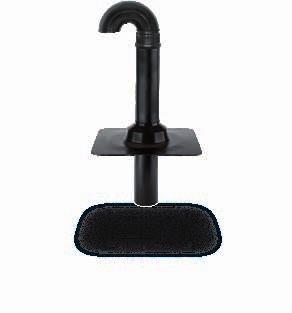

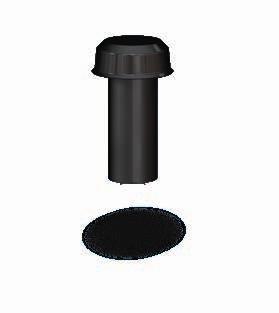

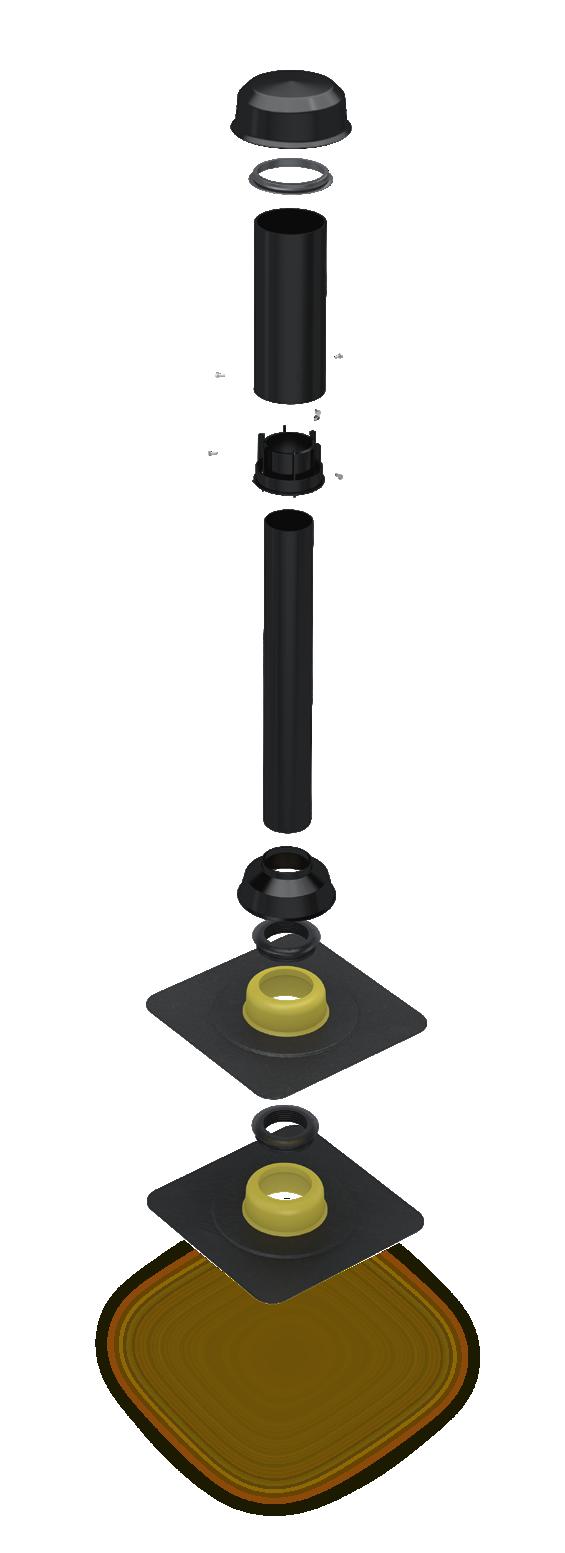

13 wywietrznik systemowy przepust systemowy wywietrznik do dachu nieocieplanego wywietrznik modernizacyjny płyta główna kołpak przeciwdeszczowy kratka zabezpieczająca kolano 180 SitaMore blacha wzmacniająca separator kondensatu nasada odcinająca parę 13

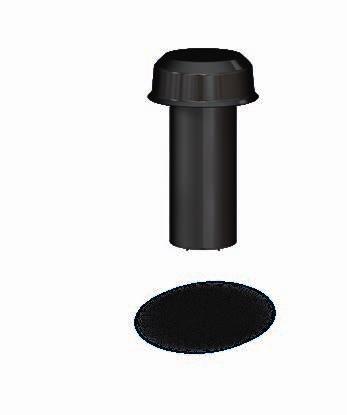

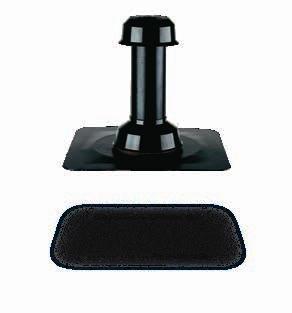

14 Właściwości produktu w skrócie: Właściwości produktu Zakres stosowania Materiał Rodzaj przyłączenia Kolor Powierzchnia Odporność na temperaturę min. Do wentylacji pionów wentylacyjnych, pomieszczeń i dachów nieocieplanych płaskich oraz płaskich spadzistych, użytkowych i nieużytkowych powierzchni dachowych Płyta główna: Poliuretan, Rura wentylacyjna: Polietylen, Kołpak ochronny dolny: Poliamid Fabrycznie montowany kołnierz stały Żółty, czarny Gładka 20 C Odporność na temperaturę maks. 80 C Klasa materiałów budowlanych Właściwości ogólne Właściwości Wykonanie B2 normalnie palne Czysty, bez pęcherzyków, ubytków, pęknięć itp. + Izolowany termicznie + Wyjątkowa odporność na czynniki atmosferyczne (promieniowanie UV/IR) + Odporność na typowe warunki atmosferyczne i zanieczyszczenie środowiska + Odporność na wstrząsy i uderzenia + Wykonany z trwałych materiałów + Z ochroną spiętrzenia Podstawą są ogólnie uznane zasady techniki (aardt) oraz przykłady zabudowy i instrukcje montażu Sita Bauelemente GmbH. Przykłady montażu są tylko elementem poglądowym i stanowią ogólną, niewiążącą propozycję. Wykonanie jest pokazane w sposób schematyczny i nie zastępuje wymaganego planowania pracy, szczegółów i montażu przez właściwą firmę specjalistyczną. Wykonalność, kompletność i wymiary musi sprawdzić klient/planista/ wykonawca itd. w przypadku każdej inwestycji budowlanej na własną odpowiedzialność oraz dostosować lub dopasować do warunków lokalnych. Sąsiednie konstrukcje są przedstawione schematycznie bez gwarancji kompletności i prawidłowości. Należy przestrzegać poszczególnych wytycznych technicznych w kartach charakterystyki, wytycznych wykonania oraz dopuszczeń systemowych. 14

15 wywietrznik systemowy Opis produktu wywietrznik systemowy, z poliuretanu, o średnicach nominalnych DN 70, DN 90, DN 100, DN 125 i DN 150. Z fabrycznie zamontowanym na stałe wybranym kołnierzem przyłączeniowym ( mm), dopasowanym do izolacji dachu. W zestawie dostarczany i zamontowany siedmiowargowy pierścień uszczelniający, środek smarujący, długa rura przyłączeniowa PE i kołpak dolny ochronny z poliamidu. Rysunek techniczny c d e b a 495 OD Średnica nominalna, rozmiary, otwory i numery artykułu Średnica nominalna DN OD* a b c d e Otwór Numer artykułu ø 149 ø 340 ø ø xx ø 149 ø 340 ø ø xx ø 149 ø 340 ø ø xx ø 149 ø 340 ø ø xx ø 202 ø 376 ø ø xx ø 202 ø 376 ø ø xx ø 202 ø 376 ø ø xx * OD = średnica zewnętrzna xx = cyfra końcowa artykułu do wybranego kołnierza przyłączeniowego, patrz strona 35 15

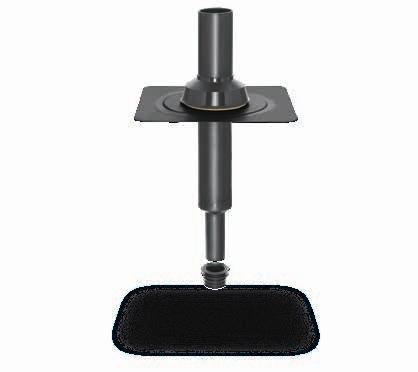

16 przepust systemowy Opis produktu przepust systemowy, z poliuretanu o średnicy nominalnej DN 100 lub DN 150. Z fabrycznie zamontowanym na stałe wybranym kołnierzem przyłączeniowym ( mm), dopasowanym do izolacji dachu. W zestawie siedmiowargowy pierścień uszczelniający, środek smarujący, zdejmowanym kolanem 180 i kołpak ochronny dolny z poliamidu. Element dostarczany gotowy do montażu. Rysunek techniczny c e d a b 495 OD Średnica nominalna, rozmiary, otwory i numery artykułu Średnica nominalna DN OD* a b c d e Otwór Numer artykułu ø 149 ø 340 ø ø xx ø 149 ø 340 ø ø xx ø 202 ø 376 ø ø xx * OD = średnica zewnętrzna xx = cyfra końcowa artykułu do wybranego kołnierza przyłączeniowego, patrz strona 35 16

17 wywietrznik dachu nieocieplanego Opis produktu wywietrznik dachu nieocieplanego, z poliuretanu, o średnicach nominalnych DN 100 lub DN 150, z fabrycznie zamontowanym na stałe wybranym kołnierzem przyłączeniowym (495 mm 495 mm), dopasowanym do izolacji dachu. W zestawie siedmiowargowy pierścień uszczelniający, środek smarujący, rura przyłączeniowa PE o długości 400 mm, kołpak ochronny dolny i kołpak przeciwdeszczowy z poliamidu. Element dostarczany gotowy do montażu. Rysunek techniczny 440 c 400** d OD a b 495 Średnica nominalna, rozmiary, otwory i numery artykułu Średnica nominalna DN OD* a b c d Otwór Numer artykułu ø 149 ø 340 ø ø xx ø 202 ø 376 ø ø xx * OD = średnica zewnętrzna ** dostępne długości specjalne xx = cyfra końcowa artykułu do wybranego kołnierza przyłączeniowego, patrz strona 35 17

18 wywietrznik modernizacyjny Opis produktu wywietrznik modernizacyjny, z poliuretanu, izolowany cieplnie, do modernizacji rur wentylacyjnych o średnicy wewnętrznej mm, z fabrycznie zamontowanym na stałe kołnierzem przyłączeniowym dopasowanym do izolacji dachu. W zestawie rura PE o długości 1000 mm, środek smarujący i izolacja do zabezpieczania przed spiętrzeniem. Element dostarczany gotowy do montażu. Rysunek techniczny d c 1000 b a Średnica, zabezpieczenie przed spiętrzeniem i numery artykułu Średnica zewnętrzna Zabezpieczenie przed spiętrzeniem a b c d Numer artykułu ø 63 ø 340 ø 227 ø xx ø 75 ø 340 ø 227 ø xx ø 90 ø 340 ø 227 ø xx ø 110 ø 340 ø 227 ø xx ø 125 ø 376 ø 278 ø xx ø 160 ø 376 ø 278 ø xx xx = cyfra końcowa artykułu do wybranego kołnierza przyłączeniowego, patrz strona 35 18

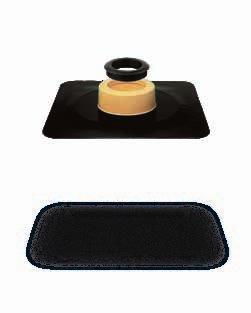

19 płyta główna Opis produktu płyta główna, z poliuretanu, o średnicach nominalnych DN 100 lub DN 150, z fabrycznie zamontowanym na stałe wybranym kołnierzem przyłączeniowym (495 mm 495 mm), dopasowanym do izolacji dachu. W zestawie siedmiowargowy pierścień uszczelniający i środek smarujący. Element dostarczany gotowy do montażu. Rysunek techniczny d c a b 495 Średnica nominalna, rozmiary, otwory i numery artykułu Średnica nominalna DN do DN a b c d Otwór Numer artykułu xx xx xx = cyfra końcowa artykułu do wybranego kołnierza przyłączeniowego, patrz strona 35 19

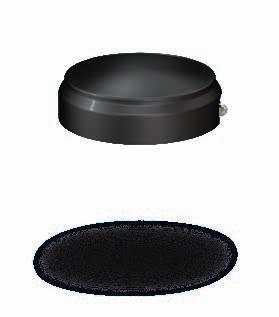

20 kołpak przeciwdeszczowy Opis produktu kołpak przeciwdeszczowy, z poliamidu, do wywietrznika systemowego lub wywietrznika modernizacyjnego, o średnicach nominalnych DN 100 lub DN 150. Chroni przed przenikaniem deszczu i śniegu. W zestawie pierścień mocujący EPDM. Element dostarczany gotowy do montażu. Rysunek techniczny c b a Średnice nominalne, wymiary i numery artykułów Średnica nominalna DN a b c Numer artykułu Krzywa utraty ciśnienia wywietrznik systemowy DN 100 wywietrznik systemowy DN p[pa] Q[m /h] = 1,20 kg/m p[pa] Q[m /h] = 1,20 kg/m 20

21 kratka zabezpieczająca Opis produktu kratka zabezpieczająca, z poliamidu, do wywietrznika systemowego lub wywietrznika modernizacyjnego, o średnicy nominalnej DN 100, chroni przed przenikaniem ciał obcych. W zestawie pierścień mocujący EPDM. Element dostarczany gotowy do montażu. Rysunek techniczny b a Średnice nominalne, wymiary i numery artykułów Średnica nominalna DN a b Numer artykułu Krzywa utraty ciśnienia wywietrznik systemowy DN p[pa] Q[m /h] = 1,20 kg/m 21

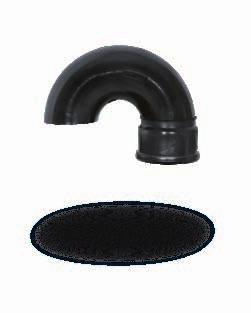

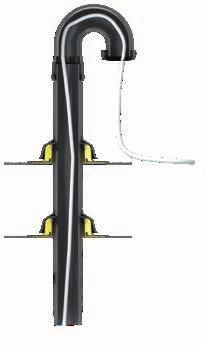

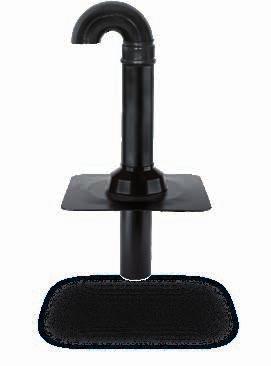

22 kolano 180 Opis produktu kolano 180, z poliuretanu o średnicy nominalnej DN 100 lub DN 150. Do przeprowadzania okablowania różnych mediów. Element dostarczany gotowy do montażu. Rysunek techniczny b a d1 d1 d2 Średnice nominalne, wymiary i numery artykułów Średnica nominalna DN d1 d2 a b Numer artykułu E E

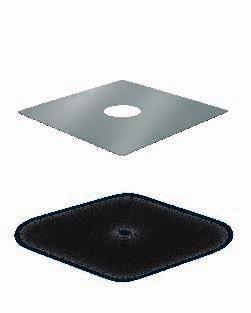

23 SitaMore blacha wzmacniająca Opis produktu SitaMore blacha wzmacniająca, zgodna z DIN 18807, z cynkowanej taśmowo blachy stalowej. Grubość 1,25 mm. Do wzmocnienia małych przebić w dachach trapezowych. Element dostarczany gotowy do montażu. Rysunek techniczny 600 1,25 d1 600 Średnice nominalne, wymiary i numery artykułów Średnica nominalna DN d1 Numer artykułu

24 separator kondensatu Opis produktu separator kondensatu, do wywietrznika systemowego DN 70, DN 90, DN 100 i wywietrznika modernizacyjnego DN 63, DN 75, DN 90, DN 110, do odprowadzania pary wodnej z pionów wentylacyjnych na poziomie izolacyjnym dachu, składa się z adaptera do rury redukującej parę wodną, rury redukującej parę wodną, kołpaka przeciwdeszczowego i 6 śrub montażowych. Element dostarczany gotowy do montażu. Rysunek techniczny Seria, rozmiar i numery artykułów Seria Rozmiar Numer artykułu wywietrznik systemowy DN 70, DN 90, DN 100 wywietrznik modernizacyjny DN 63, DN 75, DN 90, DN

25 nasada zamykająca parę Opis produktu nasada zamykająca parę, z EPDM z przykręcanym mocowaniem, do paro- i wodoszczelnego zamykania przepustu systemowego. Wycięcie poszczególnych przepustów jest wykonywane w miejscu montażu na podstawie instrukcji montażu. Element dostarczany gotowy do montażu. Rysunek techniczny d1 d2 42 Średnice nominalne i numery artykułów Średnica nominalna DN d1 d2 Numer artykułu

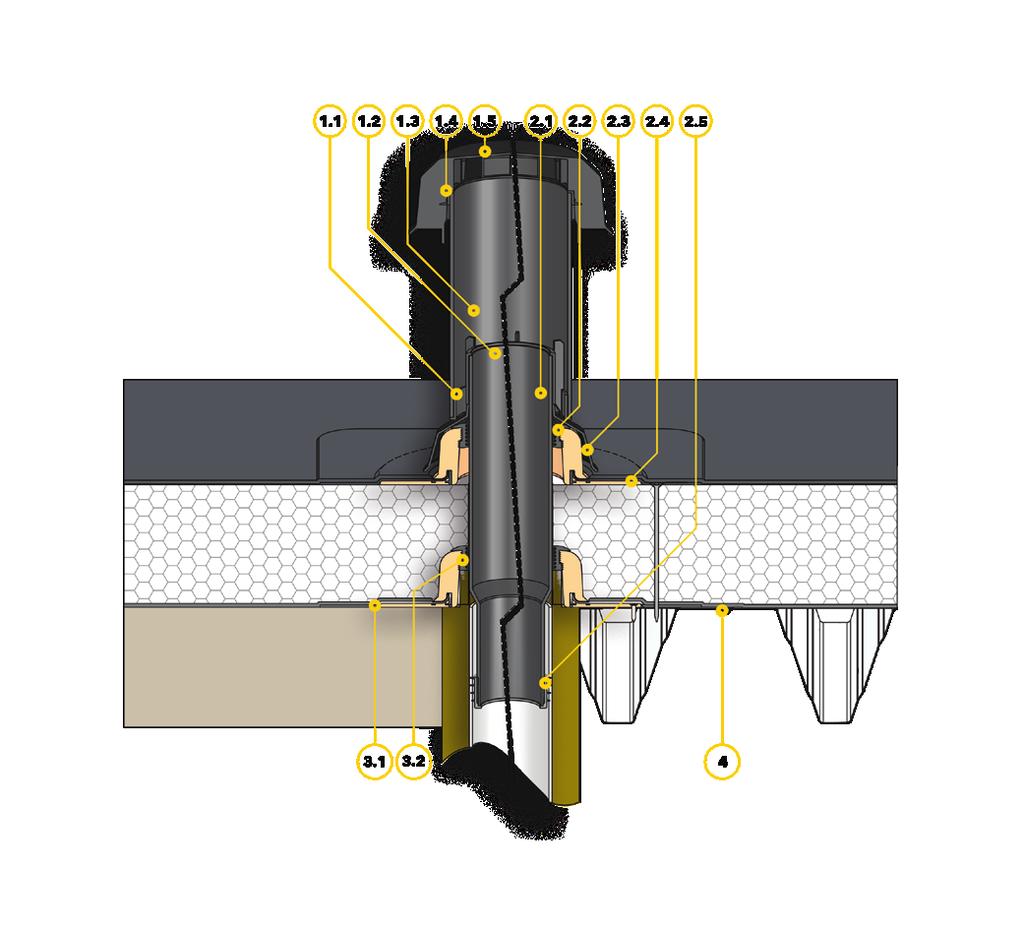

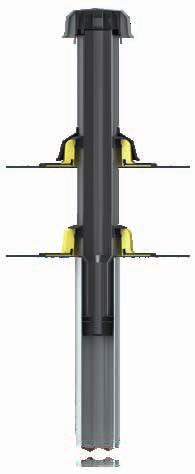

26 wywietrznik systemowy w niewentylowanej konstrukcji dachowej podzespoły Konstrukcja dachu 1 SitaMore blacha wzmacniająca płyta gówna składa się z następujących elementów: 2.1 Płyta główna 2.2 Pierścień uszczelniający 3 kratka zabezpieczająca wywietrznik systemowy składa się z następujących elementów: 4.1 Rura przyłączeniowa 4.2 Pierścień uszczelniający 4.3 Kołpak ochronny dolny 4.4 Płyta główna Niewentylowana konstrukcja dachowa zgodnie z aardt z: + uszczelnieniem + izolacją termiczną + paroizolacją + konstrukcją dolną 26

27 wywietrznik modernizacyjny z separatorem kondensatu w niewentylowanej konstrukcji dachowej Podzespoły kondensator skroplin składa się z następujących elementów: 1.1 Adapter kondensatora skroplin 1.2 Śruba 1.3 Rura kondensatora 1.4 Pierścień mocujący kołpaka przeciwdeszczowego 1.5 Kołpak przeciwdeszczowy wywietrznik modernizacyjny składa się z następujących elementów: 2.1 Rura przyłączeniowa 2.2 Pierścień uszczelniający 2.3 Kołpak ochronny dolny 2.4 Płyta główna 2.5 Profilowany pierścień uszczelniający płyta główna składa się z następujących elementów: 3.1 Płyta główna 3.2 Pierścień uszczelniający 4 SitaMore blacha wzmacniająca Konstrukcja dachu Niewentylowana konstrukcja dachowa zgodnie z aardt z: + uszczelnieniem + izolacją termiczną + paroizolacją + konstrukcją dolną 27

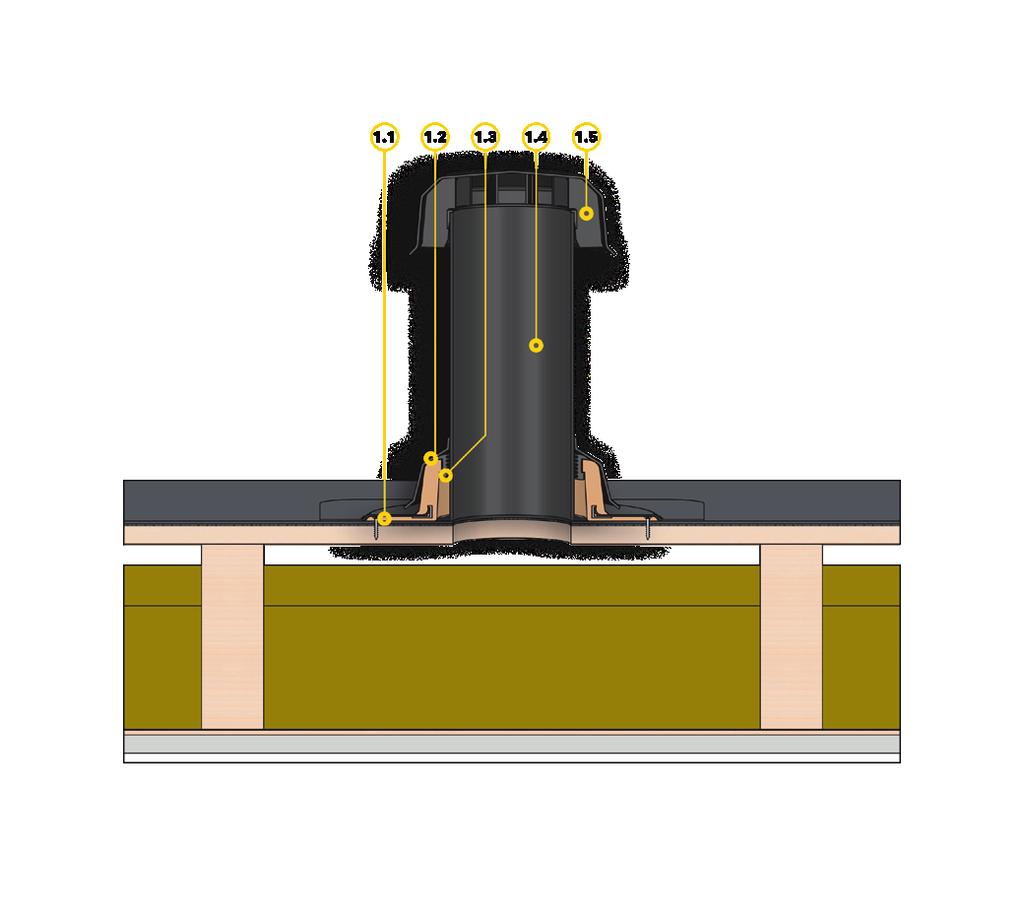

28 wywietrznik dachu nieocieplanego w wentylowanej konstrukcji dachowej Podzespoły Konstrukcja dachu wywietrznik dachu nieocieplanego składa się z następujących elementów: 1.1 Płyta główna 1.2 Kołpak ochronny dolny 1.3 Pierścień uszczelniający 1.4 Rura wentylacyjna 1.5 kołpak przeciwdeszczowy Wentylowana konstrukcja dachowa wg aardt z: + uszczelnieniem + szalunkiem + systemem krokwiowym + izolacją termiczną + paroizolacją + konstrukcją dolną + płytą kartonowo-gipsową 28

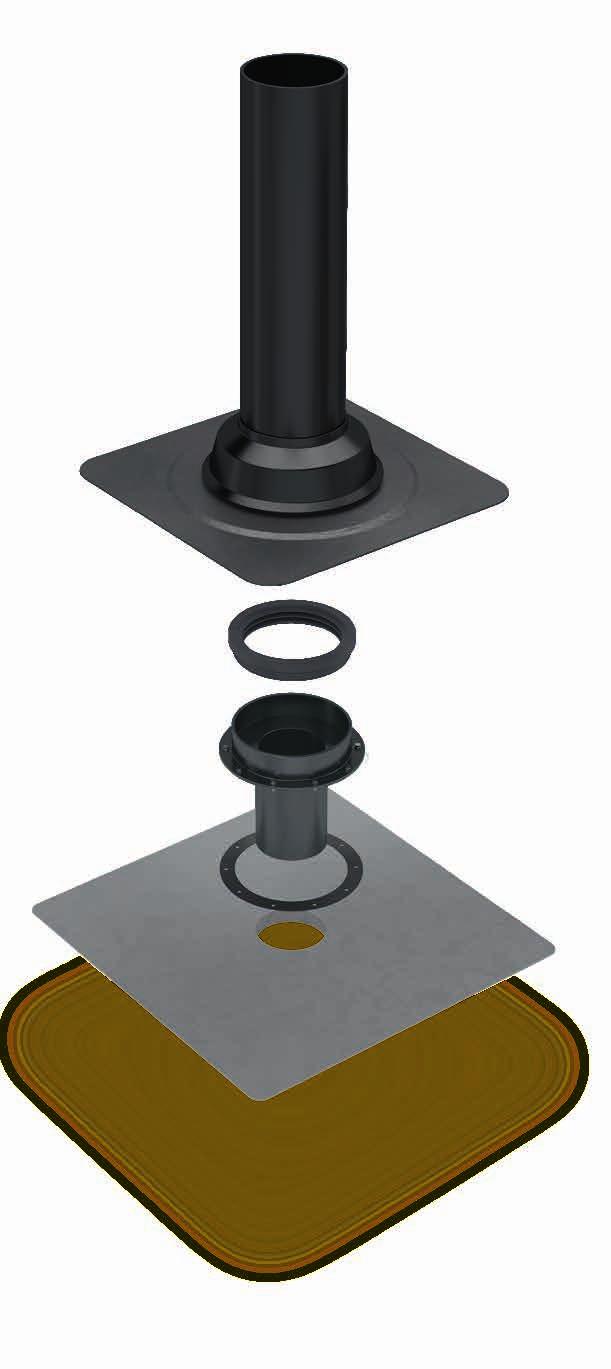

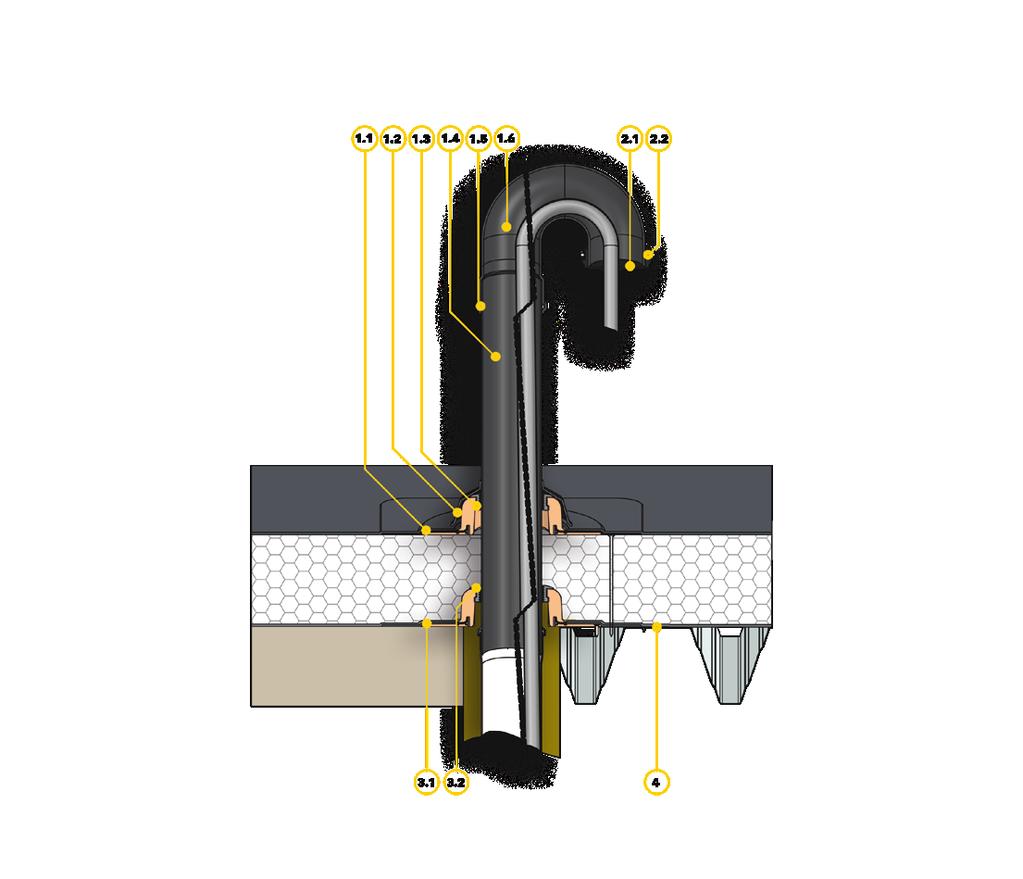

29 przepust systemowy w niewentylowanej konstrukcji dachowej Podzespoły Konstrukcja dachu przepust systemowy składa się z następujących elementów: 1.1 Płyta główna 1.2 Kołpak ochronny dolny 1.3 Pierścień uszczelniający 1.4 Rura przyłączeniowa 1.5 Pierścień uszczelniający kolana 1.6 Kolano nasada zamykająca parę składa się z następujących elementów: 2.1 Nasadka zamykająca 2.2 Obejma zaciskowa do nasadki paroizolacji płyta główna składa się z następujących elementów: 3.1 Płyta główna 3.2 Pierścień uszczelniający 4 SitaMore blacha wzmacniająca Dach niewentylowany zgodnie z aardt z: + uszczelnieniem + izolacją termiczną + paroizolacją + konstrukcją dolną 29

30 Fireguard Systemowe przejście dachowe. Ochrona przeciwpożarowa w zestawie. + Do ochrony przeciwpożarowej wg DIN Kompletny zestaw do pewnego i łatwego montażu + Mała średnica przebicia poprzez zoptymalizowaną wielkość + Pewna szczelność dzięki zastosowaniu wielowargowych uszczelek + Z fabrycznie montowanym stałym kołnierzem przyłączeniowym + Do wentylacji i przejść dachowych 30

31 Fireguard wywietrznik systemowy Fireguard kołpak przeciwdeszczowy 31

32 Fireguard Właściwości produktu w skrócie: Właściwości produktu Obszary zastosowania Do wentylacji i zapobiegania rozprzestrzeniania się ognia w dachach płaskich zgodnie z DIN Fireguard Materiał Rodzaj przyłączenia Blacha stalowa, polietylen i poliuretan Kołnierz zaciskowy do montażu na poziomie paroizolacji Fabrycznie montowany stały kołnierz do łączenia z izolacją dachow Odporność na temp. min. 20 C Właściwości ogólne Właściwości Użytkowanie Czyste, bez pęcherzyków, ubytków, pęknięć itp. + Doskonałą odporność na warunki atmosferyczne (promieniowanie UV/IR) + Odporność na typowe warunki atmosferyczne i zanieczyszczenie środowiska + Odporność na wstrząsy i uderzenia + Wykonany z trwałych materiałów Podstawa są ogólnie uznane zasady techniki (aardt) oraz przykłady zabudowy i instrukcje montażu Sita Bauelemente GmbH. Przykłady montażu są tylko elementem poglądowym i stanowią ogólna, niewiążącą propozycje. Wykonanie jest pokazane w sposób schematyczny i nie zastępuje wymaganego planowania pracy, szczegółów i montażu przez właściwą firmę specjalistyczna. Wykonalność, kompletność i wymiary musi sprawdzić klient/planista/wykonawca itd. w przypadku każdej inwestycji budowlanej na własną odpowiedzialność oraz dostosować lub dopasować warunków lokalnych. Sąsiednie konstrukcje są przedstawione schematycznie bez gwarancji kompletności i prawidłowości. Należy przestrzegać poszczególnych wytycznych technicznych w kartach charakterystyki, wytycznych wykonania oraz dopuszczeń systemowych. Kalite İşaretleri 32

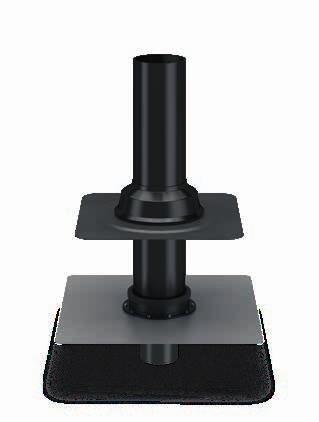

33 Fireguard wywietrznik systemowy Opis produktu Rysunek techniczny Fireguard do zapobiegania rozprzestrzeniania się ognia od dołu w przebiciach dachowych wg DIN część 3 i 4. Element dwuczęściowy składa się z : Korpusu PE, kołnierza montażowego zaciskowego i blachy wzmacniającej do połączenia z paroizolacją, zgodny z PN EN , o podwyższonym standardzie jakości zgodnie ze znakiem jakości RAL-GZ 694. W zestawie płyta główna z poliuretanu z fabrycznie zamontowanym kołnierzem dopasowanym do izolacji dachu oraz rurą PE DN150/160 o długości 750mm do przejść przez termoizolację od 50 mm do 450 mm z wielowargową uszczelką, kołpakiem ochronnym dolnym z poliamidu. Element do bezpośredniego podłączenia do rur typu kielichowego z uszczelkami, blachą wzmacniającą zgodnie z DIN oraz wstępnie zamontowaną opaską przeciwpożarową. Element dostarczany gotowy do montażu OD Fireguard 600 Średnica nominalna, wymiar i numer artykułu Średnica nominalna DN OD* Przechodzenie przez izolację cieplną od do Otwór roboczy Wycięcie (mm x mm) Numer artykułu ø x 150 F3043xx ø x 190 F3044xx ø x 200 F3045xx ø x 300 F3046xx *OD = Średnica zewnętrzna 33

34 kołpak przeciwdeszczowy Opis produktu Rysunek techniczny Fireguard kołpak przeciwdeszczowy z poliamidu, do wywietrznik systemowy lub Fireguard w średnicy DN 150. Do ochrony przed opadem i śniegiem. W komplecie mocująca uszczelka z EPDM. Element dostarczany gotowy do montażu. b c a Średnica nominalna, wymiar i numer artykułu Średnica nominalna DN a b c Numer artykułu

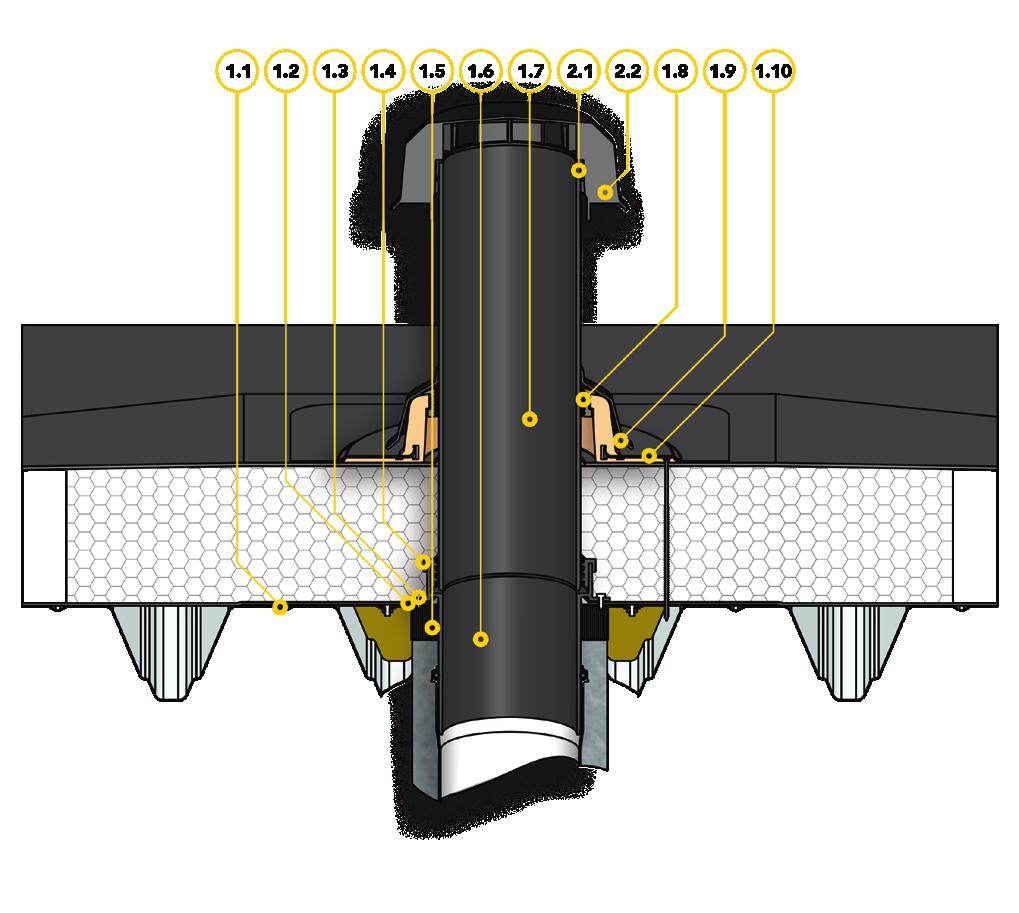

35 Fireguard Fireguard w niewentylowanej konstrukcji dachowej Fireguard Części Konstrukcja dachu Fireguard składa się z : 1.1 Blacha wzmacniajaca 1.2 Pierścień uszczelniający 1.3 Śruby montażowe 1.4 Uszczelnienie 1.5 Opaska przeciwpożarowa 1.6 Korpus PE 1.7 Rura przyłączeniowa 1.8 Uszczelka 1.9 Kołpak ochronny dolny 1.10 Płyta główna z kołnierzem fabrycznym dopasowanym do pokrycia dachowego kołpak przeciwdeszczowy składa się z : 2.1 Mocowanie kołpaka 2.2 Kołpak przeciwdeszczowy Niewentylowana konstrukcja dachu według aardt z następującymi elementami : + Uszczelnienie + Izolacja cieplna, niepalna min 1,00 m x 1,00 m + Paroizolacja + Niepalne wypełnienie profili + Blacha trapezowa 35

36 Revision Odcięcie pary pod kontrolą. + Z fabrycznie montowanym stałym kołnierzem przyłączeniowym + Przyłączenie do wszystkich warstw funkcyjnych 36

37 Revision Właściwości produktu w skrócie: Właściwości produktu Zakres stosowania Materiał Rodzaj przyłączenia Kolor Powierzchnia Na płaskich i płaskich spadzistych, użytkowych i nieużytkowych powierzchniach dachowych do kontroli poziomu paroizolacji Płyta główna: Poliuretan, rura: Polietylen, kołpak ochronny dolny: Poliamid, nasada zamykająca parę: EPDM Fabrycznie montowany stały kołnierz Żółty, czarny Gładka Odporność na temperaturę min. 20 C Odporność na temperaturę maks. 80 C Klasa materiałów budowlanych B2 normalne palne Revision Właściwości ogólne Właściwości Wykonanie Czysty, bez pęcherzyków, ubytków, pęknięć itp. + Izolowany termicznie + Wyjątkowa odporność na czynniki atmosferyczne (promieniowanie UV/IR) + Odporność na typowe warunki atmosferyczne i zanieczyszczenie środowiska + Odporność na wstrząsy i uderzenia + Wykonany z trwałych materiałów Podstawą są ogólnie uznane zasady techniki (aardt) oraz przykłady zabudowy i instrukcje montażu Sita Bauelemente GmbH. Przykłady montażu są tylko elementem poglądowym i stanowią ogólną, niewiążącą propozycję. Wykonanie jest pokazane w sposób schematyczny i nie zastępuje wymaganego planowania pracy, szczegółów i montażu przez właściwą firmę specjalistyczną. Wykonalność, kompletność i wymiary musi sprawdzić klient/planista/ wykonawca itd. w przypadku każdej inwestycji budowlanej na własną odpowiedzialność oraz dostosować lub dopasować do warunków lokalnych. Sąsiednie konstrukcje są przedstawione schematycznie bez gwarancji kompletności i prawidłowości. Należy przestrzegać poszczególnych wytycznych technicznych w kartach charakterystyki, wytycznych wykonania oraz dopuszczeń systemowych. 37

38 Revision Opis produktu Rysunek techniczny Revision, z fabrycznie zamontowanym na stałe wybranym kołnierzem przyłączeniowym ( mm), dopasowanym do izolacji dachu. Zestaw składa się z siedmiowargowego pierścienia uszczelniającego, środka smarowego, rury PE o długości 400 mm, kołpaka ochronnego dolnego i osłony odcinającej parę z EPDM z przykręcanym mocowaniem, kołkami z materiału izolacyjnego i śruby pierścieniowej do wyjmowania rdzenia izolacyjnego. Element dostarczany gotowy do montażu. 400 d1 d2 42 Revision a b d3 d4 495 Średnica nominalna, rdzeń izolacyjny i numery artykułu Średnica nominalna DN d1 d2 d3 d4 a b Ø rdzeń izolacyjny Numer artykułu < xx < xx xx = cyfra końcowa artykułu do wybranego kołnierza przyłączeniowego, patrz strona 35 38

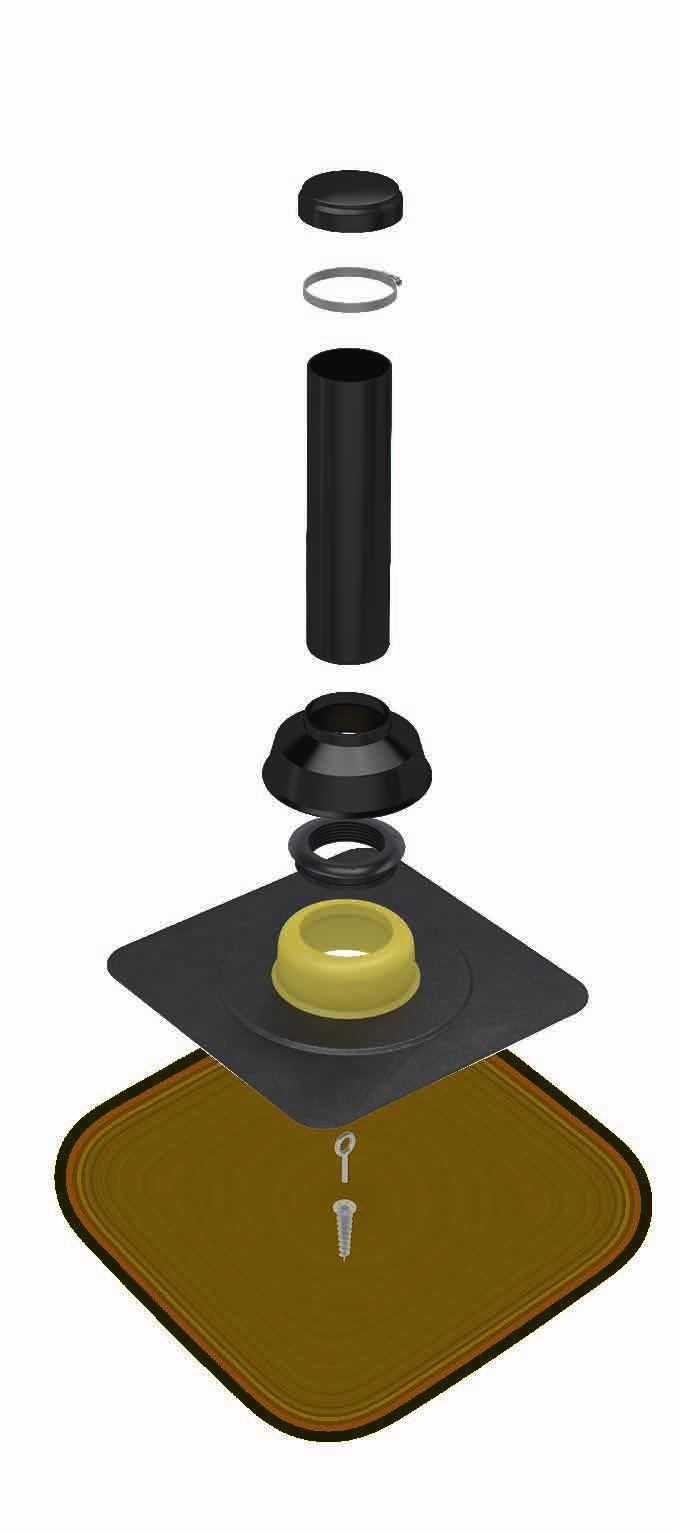

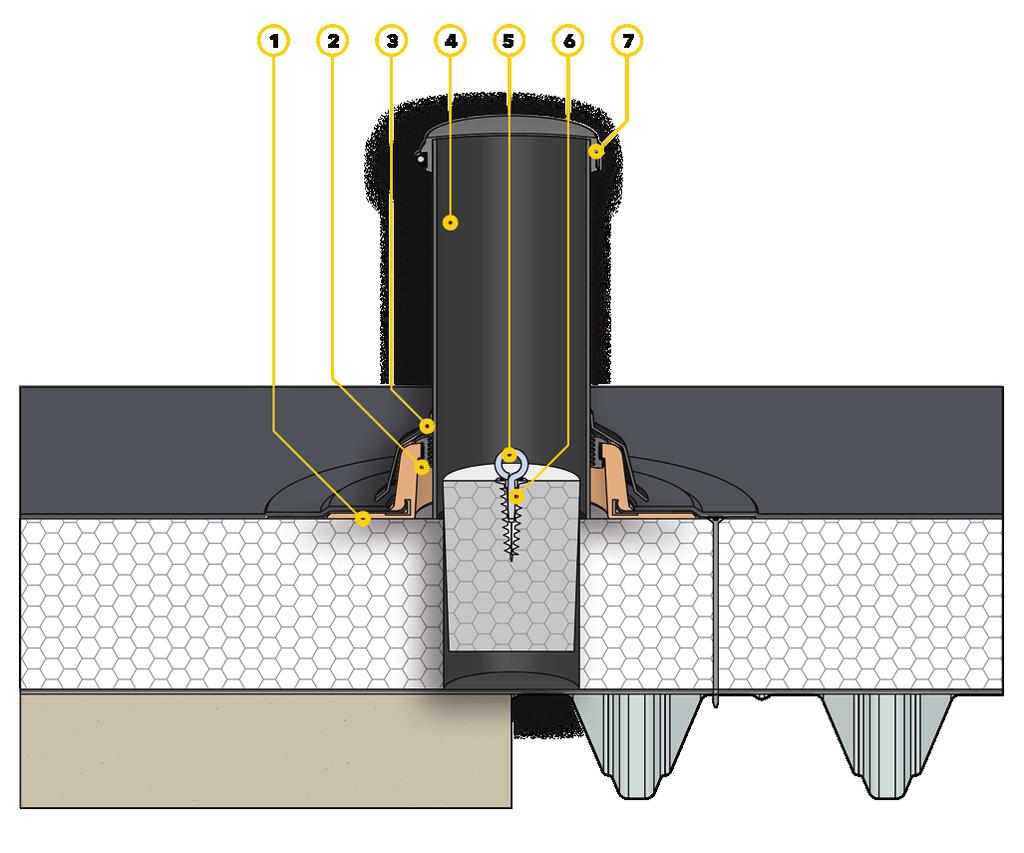

39 Revision w niewentylowanej konstrukcji dachowej Revision Podzespoły Revision, składająca się z: 1 płyta główna 2 pierścień uszczelniający 3 kołpak ochronny dolny 4 rura kontrolna 5 Kołek izolacyjny mm 6 Śruba M8 40 mm 7 nasada zamykająca parę z obejmą zaciskową Konstrukcja dachu Niewentylowana konstrukcja dachowa zgodnie z aardt z: + uszczelnieniem + izolacją termiczną + paroizolacją + konstrukcją dolną 39

40 Sita zapewnia: 2 1 Sita ze znakiem jakości RAL Gwarancja najwyższej jakości i bezpieczeństwa: Certyfikat produktu RAL jest dla firmy Sita dobrowolny i wykracza poza wymagania przepisów prawa. Dla architektów, rzemieślników i inwestorów budowlanych jest to zgodna z prawem pomoc w podejmowaniu decyzji. Doskonałość Sita spełnia normy Sprawdzone bezpieczeństwo ze znakiem LGA Norma ISO 9001 określa wymagania dla systemu zarządzania jakością w firmie podlegającego certyfikacji. Wymagane właściwości produktów i usług są regularnie nadzorowane przez certyfikowaną firmę, aby zapewnić zgodność z wymaganiami klienta w zakresie jakości. Certyfikat wydawany przez TÜV Rheinland LGA Products GmbH to kontrola, której Sita Bauelemente GmbH poddaje się dobrowolnie. Daje ona pewność, że produkty Sita odpowiadają wymaganiom normy PN EN 1253 i są regularnie nadzorowane przez niezależny instytut zewnętrzny. Norma ISO określa wymagania dla systemu zarządzania środowiskiem naturalnym w firmie podlegającej certyfikacji. Spełnianie celów ochrony środowiska jest stale poprawiane oraz nadzorowane i oceniane. Na podstawie przepisów znaku Ü Wpusty dachowe są wykonywane zgodnie z normą PN EN i na podstawie listy regulacji budowlanych A część 1 są klasyfikowane jako regulowane wyroby budowlane. Ich możliwości zastosowania muszą zostać potwierdzone wymaganym certyfikatem zgodności, dlatego są oznaczone znakiem zgodności (znakiem Ü). Sita wśród 100 najbardziej innowacyjnych firm TOP 100 od 25 lat wybiera najbardziej innowacyjne niemieckie firmy średniej wielkości. W 2017 roku wyróżniono firmę Sita również za jej dobre rozwiązania praktyczne i stałą wymianę informacji ze specjalistycznymi dystrybutorami, dekarzami oraz architektami. 3 Atest dla produktu Nowe 6-letnie bezpieczeństwo: Gwarancja na materiał Centralnego Związku Niemieckiego Rzemiosła Dekarskiego Sita dla prawie wszystkich swoich produktów złożyła obszerną gwarancję w Centralnym Związku Niemieckiego Rzemiosła Dekarskiego. Zapewnia on cechom nie tylko wymianę w razie uszkodzenia, lecz również zabezpieczenie kosztów zabudowy. Wsparcie Sita jest członkiem IFBS Stowarzyszenie Przemysłowe Systemów Budowlanych w Lekkim Budownictwie Stalowym zapewnia normy jakości w zakresie stosowania wielkoformatowych elementów budowlanych i opracowuje zasady oraz wytyczne techniczne. Dla normy: Sita i DIN Jako członek DIN firma Sita może skutecznie współpracować z innymi ekspertami. W ten sposób wspomagamy sprawdzony system normowania i jednocześnie możemy pracować przy przyszłych strategiach ustanawiania norm. 4 Ochrona klimatu Certyfikat ochrony klimatu Interseroh Sita należy do firm, które w zakresie ochrony klimatu opierają się na dobrych przykładach: Recykling opakowań transportowych pomaga uniknąć wielu milionów ton gazów cieplarnianych i oszczędzić przy tym wartościowe zasoby. Sita korzysta z zielonego prądu Sita, jako klient korzystając z prądu firmy lekkerstrom, wnosi swoją część do doskonałego bilansu ekologicznego. Znajduje się to również na naszym certyfikacie TÜV: nabywany przez nas prąd pochodzi z instalacji wytwarzających prąd z energii odnawialnych. Pozostałe zaświadczenia jakości Sita: 40

41 Kołnierze przyłączeniowe z cyframi końcowymi artykułów. Do serii SitaStandard, SitaTrendy, SitaDSS Profi, SitaIndra, SitaDSS Indra, SitaEasy, SitaEasy Plus, SitaSani, SitaCompact, SitaCarport, SitaMini i. Kołnierze z produkcji seryjnej Nazwa produktu / nazwa handlowa Cyfra końcowa nr. art. Art. bitum 00* bitum elastomerowy PVC miękki 10 PVC jasnoszary Kołnierze z produkcji specjalnej Produkcja na zamówienie: 5 dni roboczych Za dopłatą 13,00 EUR za sztukę: Nazwa produktu / nazwa handlowa Cyfra końcowa nr. art. Art. Alkorbright 69 PVC biały Alkorplan F PVC szary Alkortec 05 EVA ciemnoszary Alkortop F 41 TPO kolory piasku Producent Renolit AG Armourplan G 45 PVC szary IKO polimerowy Atlantic EC12 jednowarstwowa 63 TPO/TPE ciemnoszary Atlantic EC12 jednowarstwowa 64 TPO/TPE jasnoszary Bailey Roofing Systems Austroplan 38 FPO jasnoszary Agru Kunststofftechnik GmbH Evalon 25 EVA biały Evalon 37 EVA jasnoszary Evalon 50 EVA szary łupkowy Alwitra GmbH Extrupol F 32* FPO jasnoszary Schedetal Folien GmbH Firestone UltraPly 42 TPO/FPO szary Firestone UltraPly 54 TPO/FPO biały Flagon EP-S 31 FPO szary piaskowy Flagon SR 66 PVC szary ołowiany Firestone Building Products SOPREMA GmbH Inofin FR 21 FPO szary Wolfin Bautechnik Köster ECB 2.0 F 72* ECB czarny Köster TPO 2.0 F 48* TPE jasnoszary Mapeplan D PVC jasnoszary Mapeplan-T 04 FPO jasnoszary O.C. Plan * ECB czarny Polyfin * FPO jasnoszary Köster Bauchemie AG Mapei GmbH (DE) Polyfin AG Resitrix CL 01** EPDM czarny Carlisle Construction Materials GmbH Rhepanol HG PIB szary FDT Flachdachtechnologie GmbH & Co. KG Sarnafil -TG FPO beżowy Sikaplan 15G 09 PVC jasnoszary Sika GmbH Spectraplan SG 46 TPE szary IKO polimerowy Tectofin R 18 ASA-PVC-P szary Wolfin Bautechnik Thermofin F15 02 FPO srebrnoszary Thermoplan T TL FPO biały perłowy Paul Bauder GmbH & Co. KG VAEPLAN F 35 EVA szary DERBIGUM Group Wolfin IB 20 PVC-PBV czarny Wolfin Bautechnik Za dopłatą 45,00 EUR za sztukę: Firestone Quickseam SA Flashing 03 EPDM czarny Firestone Building Products Kołnierze przyłączeniowe Za dopłatą 62,00 EUR za sztukę: Novoproof z taśmą zgrzewną 65 EPDM czarny Duraproof technologies GmbH * Kołnierz pokryty włókniną. ** Strona bitumu od góry. Inne kołnierze dostępne na zamówienie. 41

42 ŚWIADCZENIA SITA Sita sprzedaje nie tylko wpusty, lecz również prawdziwe rozwiązania. Jeżeli wszystko pasuje, tak jak powinno. To musi być Sita. Sita rozwiązuje problemy. Naszym wspólnym celem jest idealne rozwiązanie dla specjalistycznych sklepów, architektów, projektantów i użytkowników. Przekazujemy naszą wiedzę i korzystamy tak samo z zastosowań praktycznych. Od dekad Sita jest synonimem kompetencji w zakresie odwadniania i wentylacji płaskich dachów. Dzięki temu należymy do czołowych firm w branży. W każdym z naszych 42 produktów tkwi doświadczenie milionów wyprodukowanych części. Wiemy, jak ważna jest dobra jakość produktu dla niezawodnego efektu końcowego. Dlatego robimy wszystko, aby przez pasujące rozwiązania stworzyć idealną podstawę do pracy. Ułatwienie i bezpieczeństwo dzięki współpracy z Sita.

43 ŚWIADCZENIA SITA Sprawdzona jakość Bezpieczeństwo Sprawdzeni i certyfikowani specjaliści o długich relacjach z klientami. Produkcja: Made in Germany. Bezpieczne osadzenie wybranego kołnierza przyłączeniowego dzięki fabrycznemu wbudowaniu w korpus wpustu, dodatkowo zabezpieczonego pierścieniem mocującym. Doskonały serwis Doradztwo i serwis obliczeniowy dla każdego projektu z indywidualną osobą do kontaktu. Pasujące rozwiązania Postęp 10 lat gwarancji Praktyczny, pełny asortyment sprawdzony przez użytkowników. Stały innowacyjny rozwój asortymentu Sita. Praca w zespołach. Sita oferuje niezawodny okres gwarancji wynoszący 10 lat. Przekazywanie wiedzy Zrównoważony rozwój Wewnętrzne i zewnętrzne seminaria, dokształcanie i szkolenia. Odpowiedzialne korzystanie z surowców i innych zasobów. Zarządzanie jakością i środowiskiem. 43 Sitaleicht Wszystko uwzględnione.

44 PAKIET BEZTROSKI SITA Fachowe i kompletne doradztwo: z pakietem beztroski Sita. Od indywidualnych obliczeń inwestycji budowlanej przez ciągłe osobiste nadzorowanie projektu i doradztwo po montaż i jeszcze więcej: To jest prawdziwa jakość produktu i usług Sita. Doradztwo Dzielimy się naszą wiedzą. Zawsze dostępni dla Państwa projektowanie i realizacja inwestycji bez zmartwień. Pełne bezpieczeństwo od doradztwa po montaż z dostawą w 24 godz. Osoby do kontaktu w Sita są zawsze gotowe do pomocy, wystarczy zadzwonić. Produkt Do każdej sytuacji budowlanej odpowiedni produkt. Nasz obszerny pełny asortyment obejmuje różnorodne możliwości łączenia produktów, zapewniające przygotowanie na każdą sytuację budowlaną. 44 Obliczenia Uwzględniamy wszystkie kwestie i wymagania projektu. Dzięki temu dajemy bezpieczeństwo i uczucie spokoju. Bezpieczeństwo projektowania w każdym aspekcie. Skorzystajcie Państwo z naszej bezpłatnej usługi obliczeniowej Sita.

45 USŁUGA OBLICZENIOWA SITA Nasz bezpłatny serwis obliczeniowy. Potrzebne jest bezpieczne projektowanie? Pomagamy radą i czynami. Wszystko jest przy tym proste. Nasi eksperci wykonują obliczenia zgodne z normami zarówno dla odwadniania głównego jak i awaryjnego. Po wskazaniu lokalizacji obiektu w obliczeniach uwzględniane są między innymi dokładne dane natężenia opadów. W ten sposób można w prosty, spersonalizowany sposób uzyskać wynik obliczony własnej inwestycji w sposób zindywidualizowany i precyzyjny. Wystarczy wypełnić nasz formularz online i przesłać do nas. W przypadku pytań należy do nas zadzwonić: Sitaleicht Doradztwo firmy Sita zapewniło mi bezpieczeństwo we wszystkich fazach projektowania i budowy. Narzędzia Sita do urządzeń iphone, ipad i Android Nowa aplikacja narzędziowa Sita to cyfrowe narzędzie robocze z zakresu odwadniania i wentylacji dachów płaskich. Korzystanie z każdego miejsca po prostu wypróbuj! Zintegrowane zarządzanie projektami. Z listami kontrolnymi. Oblicza odwadnianie dachów płaskich. Wskazuje dokładnie prawidłowy odpływ. 45

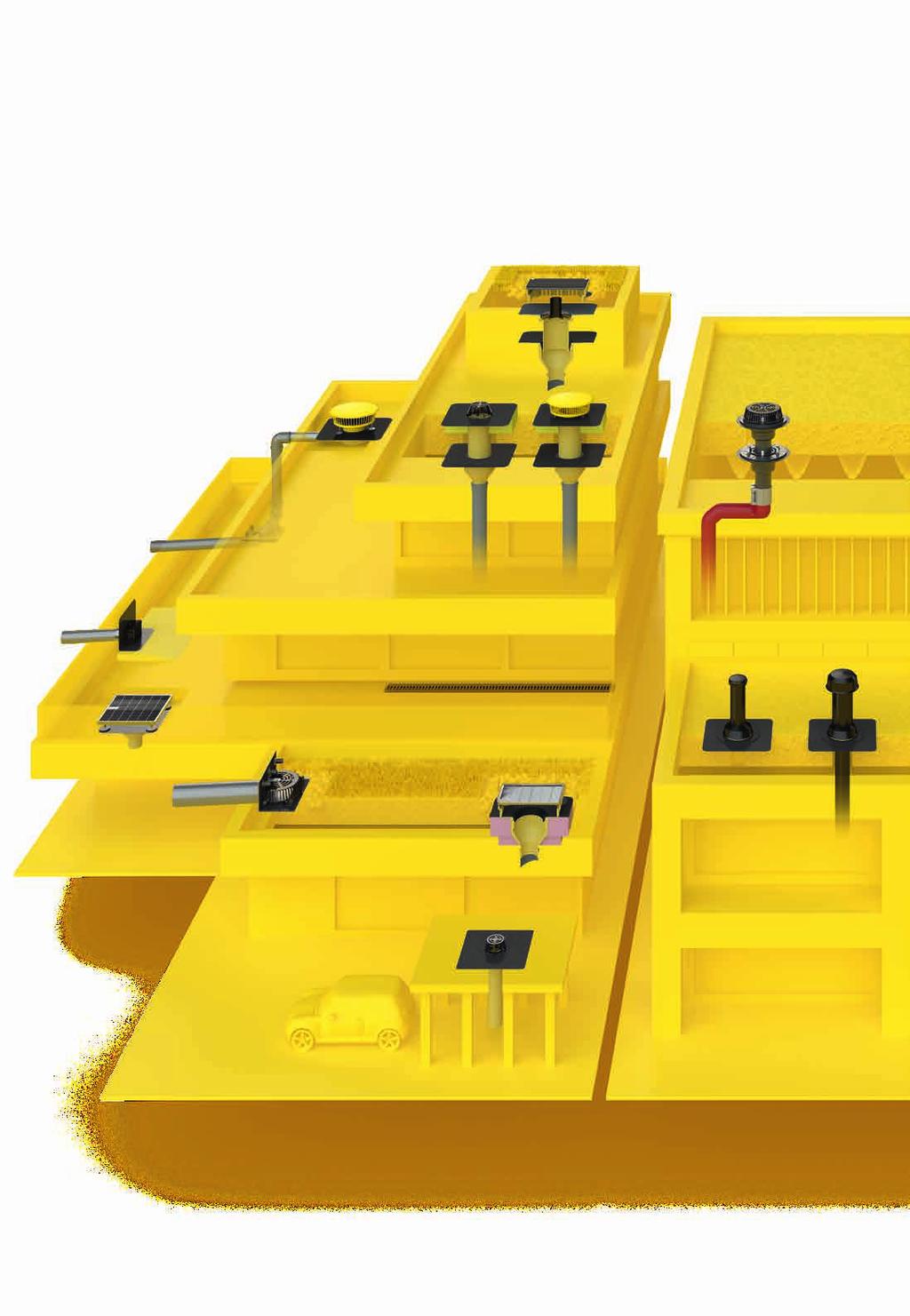

46 ASORTYMENT SITA Kompletny system rozwiązań: z asortymentem Sita SitaGreen Retention z SitaMore Retention 2 SitaAttika Kaskada z zestawem odwadniania awaryjnego SitaDSS Indra i systemem rur SitaAttika 3 SitaStandard z nadbudową SitaStandard i korpusem izolacyjnym 4 SitaStandard z nadbudową SitaStandard, korpusem izolacyjnym i elementem spiętrzającym SitaMore 5 SitaEasy 6 SitaDrain Terra z SitaCompact 7 Rynna skrzynkowa SitaDrain z kratą szczelinową 8 SitaRondo 9 Skrzynia do dachu zielonego SitaGreen z SitaTrendy i korpusem izolacyjnym SitaTrendy 46

47 ASORTYMENT SITA Sitaleicht 10 SitaCarport 11 Zestaw do odwadniania głównego SitaDSS Indra 12 SitaDSS Multi z nadbudową SitaDSS Multi 13 SitaDSS Profi z nadbudową SitaDSS Profi 14 SitaDSS Fireguard 15 Revision 16 wywietrznik systemowy z separator kondensatu 17 przepust kablowy 18 SitaSani Odwadnianie do istniejącego systemu orurowania 19 SitaSani Odwadnianie do istniejącego wpustu dachowego 20 wywietrznik modernizacyjny 21 SitaTurbo z elementem spiętrzającym 47

48 LUDZIE W SITA Arcangelo Resta Kierownik produkcji_sita 48

49 LUDZIE W SITA Nic u nas nie dzieje się lekkomyślnie. Znamy tylko słowa łatwy i gotowy. Sitaleicht Dla mnie Sita to pasja. Najciekawsze dla mnie podczas pracy w naszych zakładach produkcyjnych jest koordynowanie całego procesu. Każdy dzień przynosi nowe wyzwania. Pomimo przestrzegania procesów produkcji mamy otwarty umysł i udoskonalamy codziennie wspólnie z zespołem procesy według których pracujemy. Słowo klucz dla naszego zespołu to elastyczność. Chęć tworzenia idealnych rozwiązań sprawiła, że z brygadzisty stałem się kierownikiem produkcji. Od pierwszego dnia pracy na nowym stanowisku z taką samą pasją kieruję naszym zespołem produkcyjnym. 49

50 OSOBY DO KONTAKTU W SITA Sita direkt. Sita jest zawsze do dyspozycji. Właśnie projektujesz i szukasz idealnego rozwiązania do odwadniania? Dla specjalistycznych sklepów, architektów, projektantów lub użytkowników. Tutaj można znaleźć osobę do kontaktu. Manager Przedstawicielstwa, Doradca Techniczny Polska południowa Piotr Stryjak Manager Przedstawicielstwa, Doradca Techniczny Polska południowa Przedstawicielstwo w Polsce ul. Rydlówka Kraków T T E p.stryjak@sita-bauelemente.pl Doradca Techniczny Polska północna Tomasz Magdziak Doradca Techniczny Polska północna Przedstawicielstwo w Polsce ul. Rydlówka Kraków T T E t.magdziak@sita-bauelemente.pl Pracownik Obsługi Klienta, Doradca Techniczny Damian Działo Pracownik Obsługi Klienta Doradca Techniczny Przedstawicielstwo w Polsce ul. Rydlówka Kraków T F E d.dzialo@sita-bauelemente.pl Export Manager Export Manager Udo Happe Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück T M E u.happe@sita-bauelemente.de Sales Department Export Sarah Grotegut Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück T E s.grotegut@sita-bauelemente.de Christine Kather Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück T E c.kather@sita-bauelemente.de Wewnętrzny dział dystrybucji systemy grawitacyjne F E vertrieb@sita-bauelemente.de 50
