1 KATALOG PRODUKTÓW

2

3 OPIS PRODUKTÓW I SYSTEMY ODPROWADZANIA WODY Z DACHÓW PŁASKICH Firma Sita to niezawodny i doświadczony partner w dziedzinie akcesoriów do wentylacji i odwodnień dachów płaskich. Nazwa Sita to jakość, która poparta jest wieloma milionami sztuk wyprodukowanych produktów zgodnie z najwyższymi wymogami technicznymi i użytkowymi. Oferta firmy Sita obejmuje szeroką gamę wysokojakościowych produktów dla każdego rodzaju odwodnienia na dachach płaskich, balkonach i tarasach. Jesteśmy jednym z liderów w produkcji systemów odprowadzania wody i wentylacji w Europie. Wierzymy, że bardzo dobra klasa produktów produkowanych dla Państwa przyniesie użytkownikom wspaniały efekt końcowy. Każdy produkt opuszczający naszą fabrykę przechodzi szczegółową kontrolę działu technicznego. Nasze działania są skierowane na jeden cel dostarczyć produkt funkcjonalny i estetyczny, a zarazem zapewniający prawidłowy poziom wykonywanych przez Państwa robót. Nasz cel: zadowolenie naszych klientów!

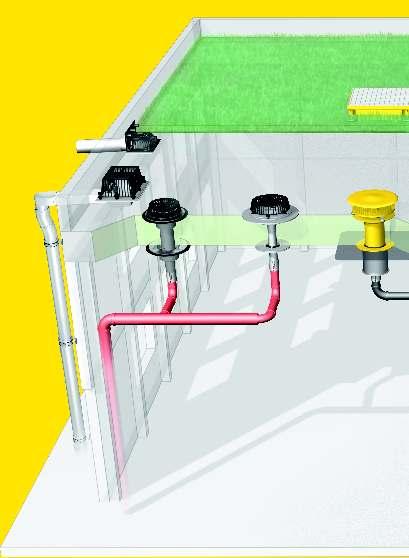

4 System odwadniający i wentylacyjny: Optymalne rozwiązanie dla każdego rodzaju dachu. System grawitacyjnego i podciśnieniowego dachów płaskich, odwodnienie awaryjne poprzez attykę czy poprzez elementy spiętrzające, efektywna wentylacja dachów płaskich czy niezawodny drenaż? Sita oferuje Państwu bezpieczne, zgodne z normami produkty i rozwiązania systemowe do realizacji wszystkich zadań. D4 A Grawitacyjny system odprowadzający wodę o swobodnym zwierciadle Sita Standard z elementem przedłużającym Sita Standard C B System podciśnieniowego dachów Sita DSS Profi (rysunek pokazuje wykonanie jako Sita Firesafe) z elementem przedłużającymi Sita DSS Profi i elementem spiętrzającym Sita do awaryjnego, rurami i kształtkami polietylenowymi. C B B B B Sita DSS Alu z płytą podstawową Sita DSS Alu, z rurami i kształtkami SML. B Sita DSS Multi z elementem przedłużającym Sita DSS Multi, z rurami i kształtkami SML. C C C D D D D4 E F F G Sita TURBO Sita Rondo Sita Spy Odwodnienie i drenaż balkonów i tarasów Sita Compact z elementem przedłużającym Sita Compact i nasadką balkonową Sita Compact. Odwodnienie liniowe Sita Drain (z kratką szczelinową) Sita Drain Terra Skrzynka Sita do dachów zielonych Modernizacja Sita Sani 90 Spezial Wentylacja Wywietrznik systemowy Sita Wywietrznik systemowy Sita, przepust rurowy Ochrona przeciwpożarowa Sita Firesafe z Sita DSS Profi G 4

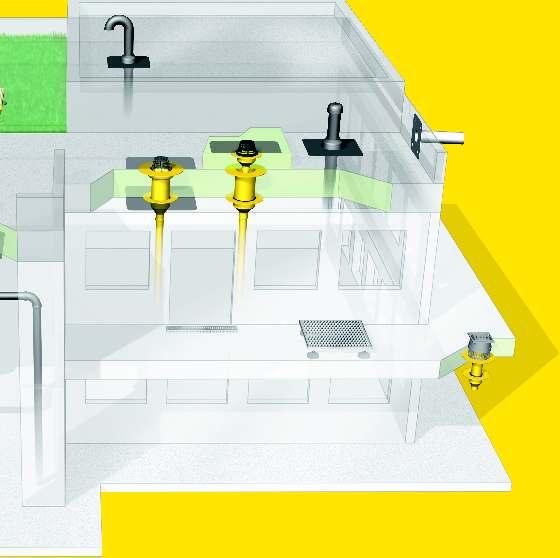

5 F A E F C Wentylacja Modernizacja Podciśnieniowy system Odwodnienie i drenaż balkonów i tarasów Grawitacyjny system D D D Osprzęt i serwis Ochrona przeciwpożarowa 5

6 Sieć produktów Sita: Który z produktów Sita pasuje do Państwa projektu budowlanego? SitaStandard SitaMulti SitaTrendy SitaTrendy kołnierz zaciskowy SitaDSS Profi SitaTurbo SitaRondo SitaEasy Strona Zasada działania Grawitacyjny system Podciśnieniowy system Odwodnienie dachu płaskiego Niewielkie powierzchnie (np. dachy garażowe) Duże powierzchnie (np. dachy przemysłowe) Poprzez attykę Niewielkie powierzchnie Duże powierzchnie Wpust balkonowy Do balkonów i tarasów System drenażowy Do balkonów, tarasów, przejść i dróg ewakuacyjnych Dachy zielone Odwodnienie do: Dachów intensywnie zazielenionych Dachów ekstensywnie zazielenionych Modernizacja dachu płaskiego Modernizacja starych wpustów lub rur Wentylacja dachu płaskiego Przy użyciu wentylatorów systemowych 6

7 Ochrona przeciwpożarowa Wentylacja Modernizacja Podciśnieniowy system Odwodnienie i drenaż balkonów i tarasów Grawitacyjny system SitaSpy SitaCompact SitaMini Sita Skrzynka do dachów zielonych SitaDrain SitaSani SitaSani Kołnierz aluminiowy Sita Wywietrznik modernizacyjny Sita Wywietrznik SitaFiresafe Osprzęt i serwis 7

8 Grawitacyjny system odprowadzający wodę o swobodnym zwierciadle Grawitacyjny system odprowadzający wodę o swobodnym zwierciadle stanowi tradycyjny sposób dachów płaskich, co reguluje PN EN 056 część i DIN 986 część 00. W tym przypadku odwodnienie dachu płaskiego realizowane jest poprzez wpusty dachowe i rurową instalację odprowadzającą ułożoną w spadku. W trakcie eksploatacji rury są częściowo wypełnione wodą. Nie może zostać przekroczony maksymalny stopień wypełnienia kolektorów i przykanalików h/d=0,7, dla przewodów opadowych f=0,. System odprowadzający wodę o swobodnym zwierciadle charakteryzuje się odprowadzeniem wody deszczowej w układzie grawitacyjnym. Przy tym pochylenie dna rury służy do transportu wody. Wydajność odpływu instalacji do odprowadzania wody o swobodnym zwierciadle zależy od tego pochylenia i konstrukcji wpustów dachowych. Kształt leja wlotowego wpustów powoduje przy tym wzrost wydajności odpływu. h d Dla zabezpieczenia budynku, do każdego zagłębienia dachu (także do zagłębienia uwarunkowanego konstrukcyjnie) przyporządkować należy poza wpustem dachowym także oddzielnie odwadniający układ odpływu awaryjnego. Woda z układu odwodnienia awaryjnego musi swobodnie spływać na działkę. Cechy grawitacyjnego systemu odwodnienia dachu: Instalacja ułożona w spadku Częściowo wypełniony układ rur Rozszerzona sieć przykanalików Duża wydajność odpływu z wpustów dachowych poprzez elementy odpływowe w kształcie lejów Wykształcone odwodnienie zagłębień Rozmieszczenie układu odwodnienia awaryjnego 8

9 Wentylacja Podciśnieniowy system Grawitacyjny system Najwyższa wydajność odpływu Do średnicy nominalnej DN 00 Masywna budowa Homogeniczny kołnierz z membrany dachowej Dopasowanie do wszystkich grubości materiałów izolacyjnych Średnice nominalne: Potwierdzenia jakości: Do odwodnienia zasadniczego, awaryjnego i zapobiegawczo do ochrony przeciwpożarowej w przypadku większych powierzchni dachów użytkowych i nieużytkowych. DN 70, DN 00, DN 5, DN 50, DN 00 (pionowe), DN 70, DN 00, DN 5 (skośne) Poliuretan Sita Standard, pionowy Sita Standard, skośny Element przedłużający Sita Standard 4 Sita Firesafe z Sita Standard do zapobiegawczej ochrony przeciwpożarowej 5 Element spiętrzający Sita do efektywnego odwodnienia awaryjnego 6 Zestaw tarasowy Sita do dachów użytkowych 7 Blacha wzmacniająca Sita do dachów z blachy stalowej trapezowej Odwodnienie i drenaż balkonów i tarasów Modernizacja Wszystkie wpusty dachowe Sita Standard mogą być również dostarczane w wersji ogrzewanej. Inne akcesoria, takie jak: opaska grzewcza Sita Therm, skrzynka Sita do dachów zielonych, kratka żwirowa Sita, itp., nie zostały przedstawione na rysunkach. Niepalny Konstrukcja z kołnierzem luźnym i stałym wg DIN 895 Wysoka wydajność odpływu Średnica nominalna do DN 50 Możliwy montaż w jednej części Średnice nominalne: Do odwodnienia zasadniczego, awaryjnego i zapobiegawczo do ochrony przeciwpożarowej w przypadku większych powierzchni dachów użytkowych i nieużytkowych. DN 80, DN 00, DN 5, DN 50 Sita Multi, pionowy Element przedłużający Sita Multi Płyta główna Sita Multi 4 Rama nasadowa Sita Multi 5 Element spiętrzający Sita do efektywnego odwodnienia awaryjnego 6 Korpus izolacyjny Sita (jak też pierścień kompensacyjny do nabycia dla różnych grubości izolacji) 7 Opaska grzewcza Sita Therm Ochrona przeciwpożarowa Osprzęt i serwis Potwierdzenia jakości: Żeliwo (EN GJL 00 wg DIN EN 56) Inne akcesoria, takie jak blacha wzmacniająca Sita, skrzynka Sita do dachów zielonych, kratka żwirowa Sita, itp., nie zostały przedstawione na rysunkach. 9

10 Grawitacyjny system odprowadzający wodę o swobodnym zwierciadle SitaTrendy Zwarta konstrukcja Wydajność odpływu znacznie poza DIN Doskonały stosunek między ceną a własnościami użytkowymi wyrobu Z potrzebnym kołnierzem przyłączeniowym Kompatybilny z systemem zaciskowym Sita Trendy Średnice nominalne: Potwierdzenia jakości: Do odwodnienia zasadniczego i awaryjnego (i zapobiegawczo do ochrony przeciwpożarowej przy pomocy Sita Firesafe ) w przypadku większych powierzchni dachów. DN 70, DN 90, DN 00, DN 5 (pionowe) DN 70, DN 00, DN 5 (skośne) Poliuretan SitaTrendy Kołnierz zaciskowy Sita Trendy, pionowy Sita Trendy, skośny Elementy przedłużające Sita Trendy dla wszystkich grubości materiałów izolacyjnych 4 Sita Firesafe z Sita Trendy do zapobiegawczej ochrony przeciwpożarowej 5 Element spiętrzający Sita do efektywnego odwodnienia awaryjnego 6 Zestaw tarasowy Sita do dachów użytkowych 7 Blacha wzmacniająca Sita do dachów z blachy stalowej trapezowej Wszystkie wpusty dachowe Sita Trendy mogą być również dostarczane w wersji ogrzewanej. Inne akcesoria, takie jak: opaska grzewcza Sita Therm, skrzynka Sita do dachów zielonych, kratka żwirowa Sita, itp., nie zostały przedstawione na rysunkach Opatentowana konstrukcja z kołnierzem luźnym lub stałym Pasuje do każdej membrany dachowej Zwarta konstrukcja Doskonały stosunek między ceną a własnościami użytkowymi wyrobu Kompatybilny z Sita Trendy Średnice nominalne: Potwierdzenia jakości: Do odwodnienia zasadniczego, awaryjnego i zapobiegawczo do ochrony przeciwpożarowej przy pomocy Sita Firesafe w przypadku większych powierzchni dachów użytkowych i nieużytkowych. DN 70, 90, 00, 5 (pionowe) DN 70, 00, 5 (skośne) Poliuretan Kołnierz zaciskowy Sita Trendy, pionowy Kołnierz zaciskowy Sita Trendy, skośny Element przedłużający do kołnierza zaciskowego Sita Trendy 4 Element spiętrzający Sita do odwodnienia awaryjnego 5 Zestaw tarasowy Sita 6 Blacha wzmacniająca Sita do dachów z blachy stalowej trapezowej 7 Wieniec żwirowy Sita Wszystkie wpusty dachowe z kołnierzami zaciskowymi Sita Trendy mogą być również dostarczane w wersji ogrzewanej. Inne akcesoria, takie jak: opaska grzewcza Sita Therm, skrzynka Sita do dachów zielonych, itp., nie zostały przedstawione na rysunkach. 0

11 Podciśnieniowy system Grawitacyjny system Doskonała wydajność odpływu Do zasadniczego i awaryjnego Ekstremalnie płaska konstrukcja stal szlachetna Konstrukcja kołnierza wg DIN 895 Średnice nominalne: Potwierdzenia jakości: Do odwodnienia zasadniczego i awaryjnego przez attykę powierzchni dachów użytkowych i nieużytkowych. Przejścia DN 50, DN 70, DN 00, DN 5 na rurę okrągłą Stal szlachetna, numer materiału.40 Sita Turbo Płyta paroizolacyjna Sita Turbo, elastyczna Płyta paroizolacyjna Sita Turbo, sztywna 4 Kształtka przejściowa Sita Turbo na rurę okrągłą 5 Adapter Sita Turbo na rurę ocynkowaną 6 Płyta fasadowa Sita Turbo 7 Zestaw tarasowy Sita Turbo do dachów użytkowych Inne akcesoria, takie jak kształtka do kompensacji wysokości zestawu tarasowego Sita Turbo, nie zostały przedstawione na rysunkach. Osprzęt i serwis Odwodnienie i drenaż balkonów i tarasów Ochrona przeciwpożarowa Modernizacja Wentylacja

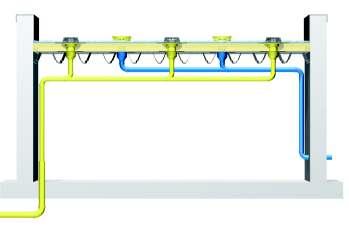

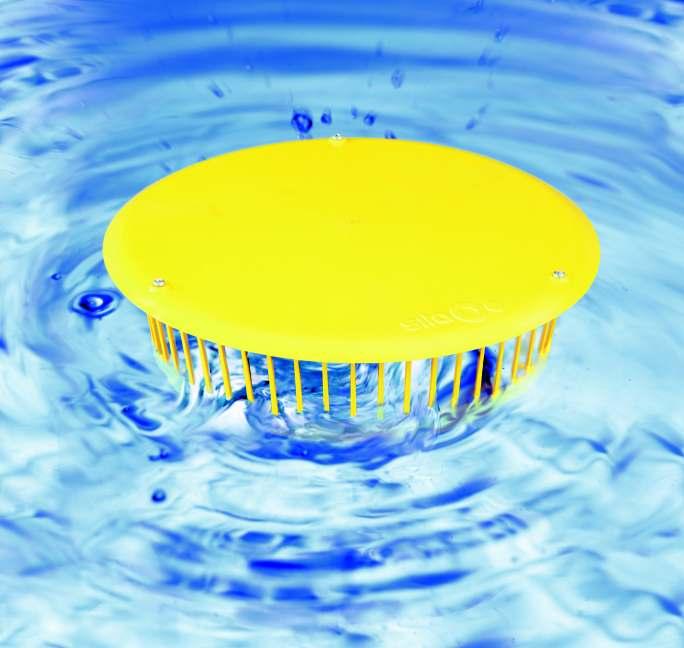

12 Podciśnieniowy system System DSS wykorzystuje własności fizyczne ciśnienia wody. Podczas gdy w przypadku instalacji do odprowadzania wody o swobodnym zwierciadle za podstawę bierze się stopień napełnienia 0,7, układ z przepływem ciśnieniowym (DSS) eksploatowany jest przy kompletnym napełnieniu rur. Zasada przepływu ciśnieniowego: Już przy niewielkiej ilości deszczu wypełnia się przekrój przewodu opadowego, co wyzwala żądane podciśnienie nawet w przypadku napełnienia rur tylko na pewnym odcinku. Specjalnie dobrane do układu wpusty Sita DSS z elementem SitaAirstop zapobiegają wywoływanemu przez siłę Coriolisa wprowadzaniu powietrza do układu rur. Płynąca do przewodu opadowego woda deszczowa wytwarza w kolektorze podciśnienie, które powoduje wydajne odwodnienie powierzchni dachu wzgl. układu rurociągów dzięki efektowi ssania. Kompletne napełnienie rur i powstające w związku z różnicą wysokości ciśnienie powodują dużą prędkość przepływu, a tym samym stwarzają zdecydowane korzyści techniczne i ekonomiczne. Zalety przepływu pod ciśnieniem: Optymalne wykorzystanie pomieszczeń i hal dzięki bezpośredniemu ułożeniu pod stropem hali bez spadku Mniej przewodów opadowych mniej osłon przeciwuderzeniowych Minimalny nakład na przykanaliki Brak lub mniejsza ilość szybów kontrolnych mniejszy nakład na konserwację Samooczyszczanie się układu rur dzięki dużej prędkości przepływu Idealny również do awaryjnego

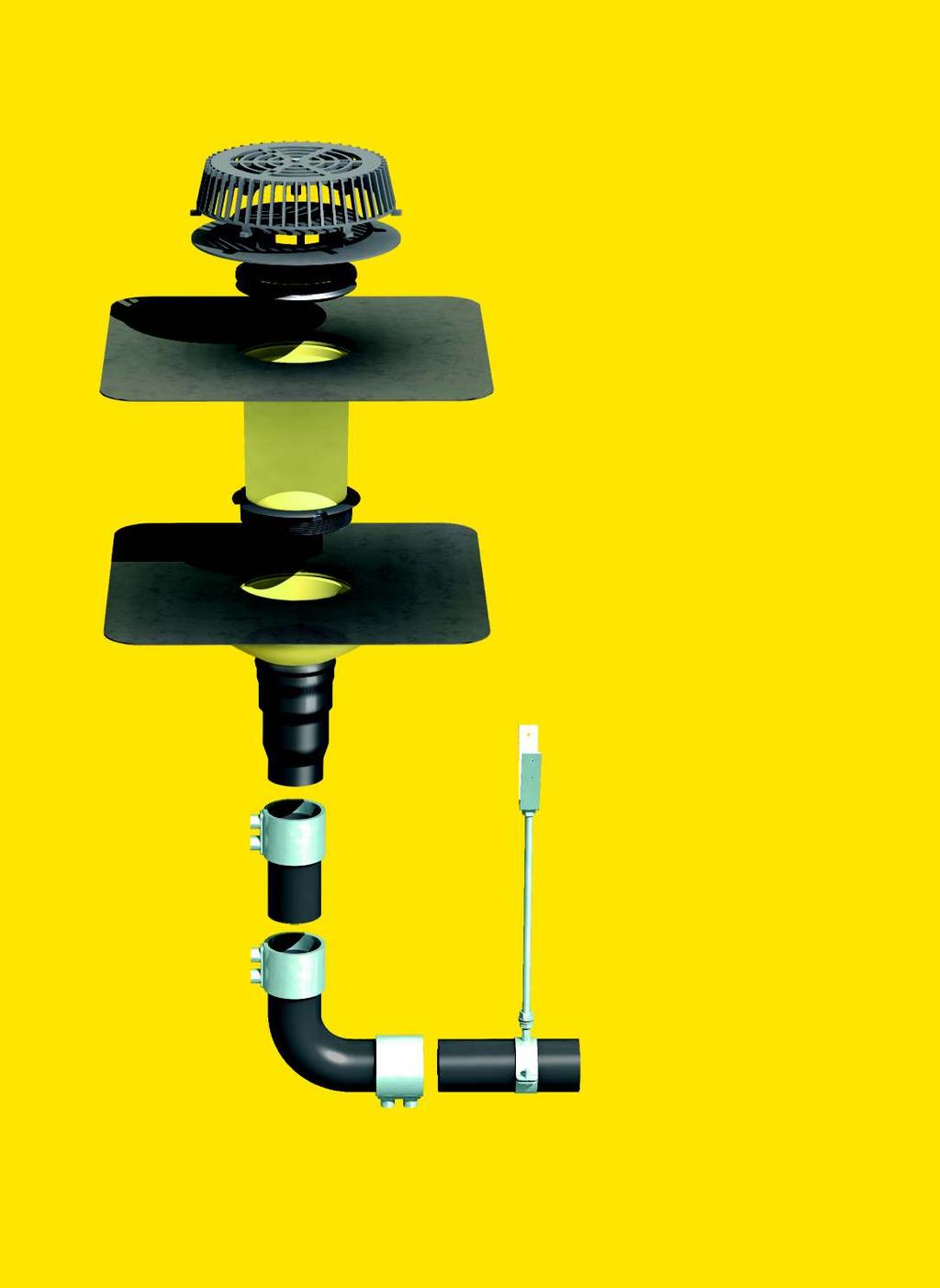

13 SitaDSS Profi Grawitacyjny system Podciśnieniowy system Do bezpośredniego podłączenia do rurociągów SML lub PE Wysoka wydajność odpływu Prosty montaż dzięki niewielkiej liczbie części Do uniwersalnego stosowania Z dowolnym kołnierzem przyłączeniowym Średnice nominalne: Potwierdzenia jakości: Do odwodnienia zasadniczego, awaryjnego i zapobiegawczo do ochrony przeciwpożarowej w przypadku większych powierzchni dachów użytkowych i nieużytkowych DN 70 Poliuretan 5 7 Sita DSS Profi Element przedłużający Sita DSS Profi Kołnierz zaciskowy Sita DSS Profi 4 Element przedłużający do kołnierza zaciskowego Sita DSS Profi 5 Sita Firesafe z Sita DSS Profi do zapobiegawczej ochrony przeciwpożarowej 6 Element spiętrzający Sita do efektywnego odwodnienia awaryjnego 7 Opaska grzewcza Sita Therm Inne akcesoria, takie jak blacha wzmacniająca Sita, rurociągi i materiały mocujące itp., nie został przedstawione na rysunkach. Odwodnienie i drenaż balkonów i tarasów Modernizacja SitaDSS Alu Wentylacja + 4 Można montować kompletny element Można podłączać rury ze wszystkich materiałów Wysoka wydajność odpływu Łatwy montaż dzięki niewielkiej liczbie części Masywna konstrukcja 5 Ochrona przeciwpożarowa Osprzęt i serwis Średnice nominalne: Potwierdzenia jakości: Do odwodnienia zasadniczego i awaryjnego w przypadku większych powierzchni dachów użytkowych i nieużytkowych. DN 50, DN 80 Aluminium, AlSi Sita DSS Alu Płyta podstawowa Sita DSS Alu Element spiętrzający Sita do efektywnego odwodnienia awaryjnego 4 Blacha wzmacniająca Sita 5 Opaska grzewcza Sita Therm Inne akcesoria, takie jak skrzynka Sita do dachów zielonych, rurociągi i materiały mocujące itp., nie został przedstawione na rysunkach.

14 Podciśnieniowy system SitaDSS Multi Niepalne Konstrukcja z kołnierzem luźnym lub stałym wg DIN 895 Możliwość dostawy wraz z korpusami izolacyjnymi Można montować kompletny element Średnice nominalne: Potwierdzenia jakości: Do odwodnienia zasadniczego, awaryjnego i zapobiegawczo do ochrony przeciwpożarowej w przypadku większych powierzchni dachów użytkowych i nieużytkowych. DN 80 Żeliwo EN GJL 00 wg DIN EN 56 Sita DSS Multi Element przedłużający Sita DSS Multi Płyta główna Sita DSS Multi 4 Element spiętrzający Sita do efektywnego odwodnienia awaryjnego 5 Korpus izolacyjny Sita DSS Multi, typ A 6 Pierścień kompensacyjny Sita DSS Multi 7 Opaska grzewcza Sita Therm Inne akcesoria, takie jak pokrywa zabezpieczająca na czas budowy itp., nie zostały przedstawione na rysunkach. Rury, kształtki i elementy mocujące SitaDSS Rury SML Rury i kształtki SML z żeliwa szarego, wg DIN EN 877 i DIN 95, system bez kielichów. Rury pokryte są wewnątrz dwuskładnikową powłoką epoksydową. Na zewnątrz polakierowano je farbą podkładową, na którą można nanosić inne warstwy. Rury PE Rury i kształtki PE czarne, włącznie z łącznikami (kielichy zgrzewane), wg DIN EN 59 i DIN 955. O wszystkich popularnych średnicach nominalnych od 40 mm do 5 mm. Elementy do mocowania rur Mocowania rurociągów są projektowane i zestawiane specjalnie do konkretnych podciśnieniowych instalacji odwadniających. Poza mocowaniem rurociągów, np. na układach szynowych, cały system obejmuje również mocowania do bryły budynku. 4

15 Sita Airstop z koszykiem żwirowym Element mocujący Podciśnieniowy system Grawitacyjny system Element przedłużający SitaDSS Profi do przejść przez każdą grubość materiału izolacyjnego Pierścień uszczelniający dla zabezpieczenia przed cofaniem Odwodnienie i drenaż balkonów i tarasów SitaDSS Profi z kołnierzem przyłączeniowym i króćcem PE do bezpośredniego podłączenia rur PE Modernizacja Króciec przyłączeniowy do SitaDSS Profi Element mocujący rurę dostosowany do danej sytuacji montażowej Wentylacja Kielich zgrzewany elektrycznie Ochrona przeciwpożarowa Rury PE Osprzęt i serwis 5

16 W związku ze zmianą klimatu oczekiwać należy nasilenia się obfitych opadów deszczu. By chronić ludzi, budynki i dobra materialne, wydano nowe regulacje, które definiują instalację do odprowadzania wody deszczowej jako całość począwszy od wpustu dachowego poprzez rurociąg, aż do przekazania do kanału publicznego. Obok odnoszących się do miejsca lokalizacji obliczeń wielkości opadów mierzonych w skali stulecia, wprowadza się obecnie również obowiązkowe odwodnienie awaryjne wg PN EN 056- i DIN , z którego woda spływa swobodnie na działkę. Projektanci i wykonawcy odpowiadają za swe usługi. Tylko poprawnie zaprojektowany układ odwadniający, który w każdych okolicznościach pogodowych odprowadzi wodę opadową z dachu, zapewni wszystkim wymagane bezpieczeństwo. Jak funkcjonuje odwodnienie awaryjne dachów płaskich? Jeśli w razie silnego deszczu główny system odwadniający osiągnie granicę swych możliwości, od dokładnie zdefiniowanej wysokości spiętrzenia wkroczy do akcji układ odwodnienia awaryjnego. Należy przy tym zwrócić uwagę, że układ odwodnienia awaryjnego musi swobodnie odprowadzać wodę na działkę przez attykę lub poprzez dodatkowy układ rurociągów. W żadnym wypadku nie wolno go podłączać do przewodów odwadniających głównego systemu odwadniającego, które w razie silnych opadów i tak są już przeciążone. Tylko w ten sposób można uniknąć niekontrolowanej cofki i nadmiernego obciążenia statycznego powierzchni dachu. 6

17 Jak funkcjonuje odwodnienie awaryjne dachów płaskich? Każdy budynek i każdy dach ma swe szczególne cechy konstrukcyjne. Trzeba zadecydować, czy nadmierne masy deszczówki należy odprowadzać przez attykę, czy przez dodatkowe układy rurociągów. Jako specjalista od bezpiecznego dachów płaskich Sita oferuje różnorodne, uzależnione od potrzeb i możliwości finansowych, systemy odpływu awaryjnego. Grawitacyjny system Podciśnieniowy system Sita oferuje poniższe warianty układu odpływu awaryjnego: Układ odpływu awaryjnego A Układ odpływu awaryjnego B Modernizacja Odwodnienie i drenaż balkonów i tarasów Odpływ awaryjny jest zintegrowany z powierzchnią dachu. Wersja z Sita Turbo. W tym przypadku z luźnym kołnierzem spiętrzającym. Sita Rondo wzgl. Sita Easy wbudowane w attykę na wysokości spiętrzenia. Wentylacja Układ odpływu awaryjnego C Ochrona przeciwpożarowa Osprzęt i serwis Wpusty dachowe Sita wraz z elementem spiętrzającym Sita do awaryjnego i wpusty dachowe Sita jako odwodnienie zasadnicze. 7

18 przez attykę SitaTurbo Doskonała wydajność odpływu Do odwodnienia zasadniczego i awaryjnego Zdecydowanie płaska konstrukcja stal szlachetna Konstrukcja kołnierza wg DIN 895 Średnice nominalne: Potwierdzenia jakości: Do odwodnienia zasadniczego i awaryjnego przez attykę powierzchni dachów użytkowych i nieużytkowych. Przejścia DN 50, DN 70, DN 00, DN 5 na rurę okrągłą Stal szlachetna, numer materiału.40 Sita Turbo Płyta paroizolacyjna Sita Turbo, elastyczna Płyta paroizolacyjna Sita Turbo, sztywna 4 Kształtka przejściowa Sita Turbo na rurę okrągłą 5 Adapter Sita Turbo na rurę ocynkowaną 6 Płyta fasadowa Sita Turbo SitaRondo + Do odwodnienia zasadniczego i awaryjnego Dostępne długości specjalne stal szlachetna Możliwość bezpośredniego podłączenia do rur stalowych Jednoczęściowy kołnierz luźny Średnice nominalne: Potwierdzenia jakości: Do odwodnienia zasadniczego i awaryjnego przez attykę płaskich i lekko nachylonych powierzchni dachów użytkowych i nieużytkowych. Przejścia DN 50, DN 70, DN 00 Stal szlachetna, numer materiału.40 Sita Rondo Płyta podstawowa Sita Rondo DN 00 Płyta podstawowa Sita Rondo DN 50 i DN 70 8

19 SitaEasy Grawitacyjny system + 5 Podciśnieniowy system Do odwodnienia zasadniczego i awaryjnego Z przymocowanym na stałe dowolnym kołnierzem przyłączeniowym Z rurą przyłączeniową z tworzywa lub stali szlachetnej Z możliwością dowolnego przedłużenia Średnice nominalne: 4 6 Do odwodnienia zasadniczego i awaryjnego przez attykę płaskich i lekko nachylonych niewielkich powierzchni dachów użytkowych i nieużytkowych. DN 50, DN 70, DN 00 Poliuretan Sita Easy Sita Easy Plus Rura przyłączeniowa Sita Easy i Sita Easy Plus 4 Koszyk żwirowy Sita Easy DN 50/70 5 Koszyk żwirowy Sita Easy DN 00 6 Sita Drain Terra Odwodnienie i drenaż balkonów i tarasów Modernizacja SitaSpy Wentylacja Estetyczny, dzięki wpuszczanym połączeniom śrubowym stal szlachetna Sprawdzona konstrukcja z kołnierzami luźnymi i stałymi Z rurą o długości 500 mm stopnie nachylenia króćca Ochrona przeciwpożarowa Osprzęt i serwis Średnice nominalne: Potwierdzenia jakości: Do odwodnienia awaryjnego przez attykę niewielkich powierzchni dachów użytkowych i nieużytkowych. DN 50 (średnica zewnętrzna 5 mm) Stal szlachetna, numer materiału.40 SitaSpy 9

20 z elementem spiętrzającym Sita Regulacja wysokości przy pomocy trzech nóżek regulacyjnych Wysoka wydajność odpływu Czytelne oznakowanie wpustów odwodnienia awaryjnego dzięki użyciu żółtego koloru sygnalizacyjnego Większe bezpieczeństwo produktu dzięki niewielkiej liczbie części Dostępny w dwóch wielkościach (dostosowany do wszystkich wpustów dachowych Sita) Zamknięta pokrywa zapobiega bezpośredniemu wpadaniu deszczówki 0

21 System odpływu awaryjnego do układu odprowadzającego wodę o swobodnym zwierciadle Grawitacyjny system + Element spiętrzający Sita SitaStandard SitaTrendy SitaTrendy Kołnierz zaciskowy Do efektywnego odwodnienia awaryjnego Wysokość regulowana bezstopniowo Do łączenia ze wszystkimi wpustami dachowymi Sita Do podwyższenia wydajności odpływu Z zamkniętą, połączoną śrubami pokrywą Regulacja wysokości: Do odwodnienia awaryjnego płaskich i lekko nachylonych powierzchni dachów. Od 5 mm do 05 mm: Sita Standard, Sita Trendy, kołnierz zaciskowy Sita Trendy Od 50 mm do 05 mm: Sita Multi Poliamid System odpływu awaryjnego do odwodnienia z przepływem pod ciśnieniem SitaMulti Wentylacja Podciśnieniowy system Odwodnienie i drenaż balkonów i tarasów Modernizacja + Element spiętrzający Sita SitaDSS Profi SitaDSS Profi Kołnierz zaciskowy Do efektywnego odwodnienia awaryjnego Wysokość regulowana bezstopniowo Do łączenia ze wszystkimi wpustami dachowymi Sita Do podwyższenia wydajności odpływu Z zamkniętą, połączoną śrubami pokrywą SitaDSS Alu SitaDSS Multi Ochrona przeciwpożarowa Osprzęt i serwis Regulacja wysokości: Do odwodnienia awaryjnego małych i dużych powierzchni dachów. Od 5 mm do 05 mm: Sita DSS Profi, kołnierz zaciskowy Sita DSS Profi Od 40 mm do 05 mm: Sita DSS Alu Od 50 mm do 05 mm: Sita DSS Multi Poliamid

22 Odwodnienie i drenaż balkonów i tarasów przy użyciu Sita Compact i Sita Mini Na małych, płaskich dachach, tarasach, balkonach, jak też na garażach pożądane są w związku z często ograniczonymi możliwościami montażowymi - małe, ale mimo to szczególnie wydajne wersje wpustów, zapewniające niezakłócone odwodnienie. Specjalnie do tego zastosowania zaprojektowano serie wpustów Sita Compact i Sita Mini w wersji z poliuretanu. Sita Compact, mały wpust odwadniający o dużej wydajności, jest przydatny niemal w każdej sytuacji montażowej. Zwłaszcza tam, gdzie istnieje niewiele miejsca do zainstalowania odpływu z dachu, Sita Compact stanowi najlepszy wybór. Tam, gdzie inne wpusty dachowe już dawno się poddały, Sita Compact dopiero się rozpędza. Kratka zamykająca Obudowa nasadki balkonowej Sito wlotowe z kratką Element przedłużający Sita Compact z kołnierzem przyłączeniowym: z bitumu polimerowego, tworzywa sztucznego lub kauczuku Pierścień uszczelniający Sita Compact, skośny z kołnierzem przyłączeniowym: z bitumu polimerowego, tworzywa sztucznego lub kauczuku

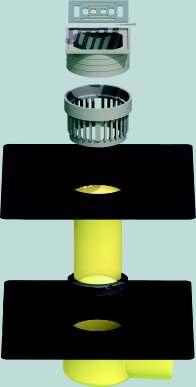

23 SitaCompact / kołnierz zaciskowy SitaCompact Grawitacyjny system Podciśnieniowy system Niewielki przekrój duża wydajność Do przejścia przez izolację powyżej 50 mm Z luźnymi lub stałymi konstrukcjami kołnierzowymi Możliwość łączenia Sita Compact i kołnierza zaciskowego Sita Compact Elastyczny program dotyczący osprzętu SitaMini Średnice nominalne: Potwierdzenia jakości: Do odprowadzania wody deszczowej z balkonów, tarasów, lodżii i garaży. DN 50, DN 70 (pionowe) DN 50, DN 70 (skośne) Poliuretan 5 7 Sita Compact, kołnierz zaciskowy Sita Compact Sita Compact, skośny Kołnierz zaciskowy Sita Compact, skośny 4 Element przedłużający Sita Compact 5 Element przedłużający kołnierz zaciskowy Sita Compact 6 Nasadka balkonowa Sita Compact 7 Nasadka balkonowa Sita Compact do powierzchni o niewielkich wysokościach montażowych 8 Nasadka balkonowa Sita Compact do odwodnienia liniowego, z sitem wlotowym z kratką 9 Nasadka balkonowa Sita Compact do odwodnienia liniowego, z sitem okrągłym Dodatkowe akcesoria bez rysunku: Element Sita do kompensacji wysokości. 9 Wentylacja Odwodnienie i drenaż balkonów i tarasów Modernizacja Praktyczny na balkony i tarasy Bezpieczeństwo pomiędzy pietrami Uniwersalny dzięki dwóm regulowanym średnicom nominalnym Wszechstronne zastosowanie, szczególnie niski Kompatybilny z kołnierzem zaciskowym Sita Mini 5 7 Ochrona przeciwpożarowa Osprzęt i serwis Średnice nominalne: Do odprowadzania wody deszczowej z balkonów, tarasów. DN 50, DN 70 (pionowe) DN 50, DN 70 (skośne) Poliuretan Sita Mini, pionowy Sita Mini, skośny Wpust garażowy Sita Mini 4 Element przedłużający Sita Mini 5 Nasadka balkonowa Sita z kratką zamykającą ze stali szlachetnej 6 Nasadka balkonowa Sita do odwodnienia liniowego 7 Element Sita do kompensacji wysokości. Na rysunkach nie przedstawiono kołnierza zaciskowego Sita Mini.

24 Odwodnienie i drenaż balkonów i tarasów: Skrzynka do dachów zielonych intensywnych i ekstensywnych. Preferowanym rozwiązaniem dotyczącym zazieleniania dachów, balkonów, jak też tarasów i odprowadzania wody deszczowej ze wszystkich płaszczyzn konstrukcji jest skrzynka Sita do dachów zielonych. Przystosowana jest ona zarówno do ekstensywnego, jak i intensywnego zazielenienia dachu. Skrzynka do dachów zielonych Sita jako szyb kontrolny zapewnia perfekcyjne odprowadzenie wody opadowej. Podstawowy korpus i element przedłużający zaprojektowane zostały jako jedna bryła. Dzięki elastycznej regulacji wysokości można je dokładnie dopasować do poziomu zieleni dachowej. Rama i kratka charakteryzują się znaczną wytrzymałością na obciążenia. 4

25 Skrzynka Sita do dachów zielonych Grawitacyjny system Podciśnieniowy system Szyb kontrolny o systemie konstrukcji zespolonej Odwodnienie wszystkich płaszczyzn warstwowych Przystosowany do każdego typu zazielenienia dachu Bezstopniowa regulacja wysokości Prosty montaż Wysokość: Klasa obciążenia: Do odprowadzania wody deszczowej w przypadku intensywnego i ekstensywnego zazielenienia dachu. 00 mm do 0 mm AE 50 mm do 80 mm Korpus główny z poliuretanu, kratka ze stali ocynkowanej ogniowo L5 wg DIN 5 Skrzynka Sita do dachów zielonych Element przedłużający do skrzynki Sita do dachów zielonych Element spiętrzający do skrzynki Sita do dachów zielonych, do przyłączenia ze wszystkimi seriami wpustów dachowych Sita w połączeniu ze skrzynką Sita do dachów zielonych. Odwodnienie i drenaż balkonów i tarasów Modernizacja Skrzynka Sita do dachów zielonych z ramą z siatki Wentylacja Przystosowany do intensywnego zazielenienia dachu Dobór materiałów o wysokiej jakości Wysokość regulowana bezstopniowo Prosty montaż Ochrona przeciwpożarowa Osprzęt i serwis Wysokość: Klasa obciążenia: Do odprowadzania wody opadowej w przypadku intensywnego zazielenienia dachu. Od 60 mm Korpus główny z poliuretanu, kratka ze stali ocynkowanej ogniowo L5 wg DIN 5 Skrzynka Sita do dachów zielonych do intensywnego zazielenienia Element spiętrzający do szybu Sita do dachów zielonych, do przyłączenia ze wszystkimi seriami wpustów dachowych Sita w połączeniu ze skrzynką Sita do dachów zielonych. 5

26 Odwodnienie i drenaż balkonów i tarasów: Drenaż przy użyciu SitaDrain - pasuje w 00%-ach Kałuże i woda rozbryzgowa często prowadzą do poważnego uszkodzenia tynku, izolacji, nisko położonych ram okiennych i elementów drzwi. Dlatego doskonałym uzupełnieniem systemów odpływowych na uszczelnionych powierzchniach użytkowych, balkonach lub tarasach stanowi SitaDrain. SitaDrain ułożona zostaje wokół budynku niczym taśma ochronna. Sumienny dobór materiału, projekt konstrukcyjny układu, jak też profesjonalna obróbka gwarantują, że mogą Państwo patrzeć w przyszłość z pełnym poczuciem bezpieczeństwa. Zarówno w wersji ze stali szlachetnej, jak i ze stali ocynkowanej ogniowo czy galwanicznie, SitaDrain zapewnia ekstremalnie długą żywotność. 6

27 Osprzęt i serwis Ochrona przeciwpożarowa Wentylacja Modernizacja Odwodnienie i drenaż balkonów i tarasów Podciśnieniowy system Grawitacyjny system 7

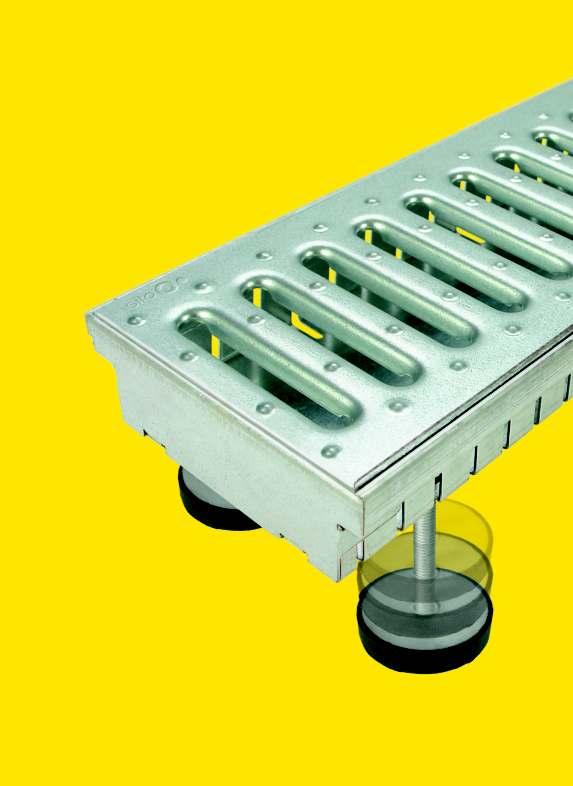

28 SitaDrain Klassik Możliwość pokonywania dużych różnic wysokości Idealne uzupełnienie do wpustu dachowego lub balkonowego Bezstopniowa regulacja wysokości Do redukcji wysokości przyłącza w rejonie drzwi do 5 cm Różne długości i szerokości Wielkości: Do uzupełniania systemów odpływowych na balkonach, tarasach, przejściach, drogach ewakuacyjnych itp. Szerokość 00 mm do 500 mm Długość 500 mm do 000 mm Stal ocynkowana ogniowo, stal szlachetna SitaDrain Klassik o szerokości 00 mm SitaDrain Klassik o szerokości 50 mm SitaDrain Klassik o szerokości 50 mm 4 SitaDrain Klassik o szerokości 500 mm 5 Listwa SitaDrain (blacha perforowana) 6 Kanał boczny SitaDrain 7 Nóżki SitaDrain SitaDrain Endlos + 4 Nieskończenie długie Przeznaczone dla długości specjalnych Bezstopniowa regulacja wysokości Krótkie terminy dostaw również dla długości specjalnych Bogaty osprzęt Wielkości: Do uzupełniania systemów odpływowych na balkonach, tarasach, przejściach, drogach ewakuacyjnych itp. Szerokość 50 mm Długość pojedynczego elementu 000 mm Stal ocynkowana ogniowo SitaDrain składający się z elementu początkowego, elementu środkowego i elementu końcowego Listwa SitaDrain (blacha perforowana) Kanał boczny SitaDrain 4 Nóżki SitaDrain 8

29 Odwodnienie i drenaż balkonów i tarasów: Drenaż Rynna skrzynkowa SitaDrain Grawitacyjny system Podciśnieniowy system Do układania na podłożu żwirowym Możliwość dopasowania dzięki zestawowi do regulacji wysokości Klasa obciążenia K Z kratką lub kratownicą pomostową Wysokości rynien 0 mm, 40 mm i 50 mm Wielkości: Do uzupełniania systemów odpływowych na balkonach, tarasach, przejściach, drogach ewakuacyjnych itp. Szerokość 50 mm Długość 000 mm (Narożnik 500 mm x 500 mm) Stal ocynkowana ogniowo lub taśmowo 5 7 Rynna skrzynkowa SitaDrain (z kratą pomostową) Rynna skrzynkowa SitaDrain (z kratką szczelinową) Narożnik 90 do rynny skrzynkowej SitaDrain (z kratą pomostową) 4 Narożnik 90 do rynny skrzynkowej SitaDrain (z kratką szczelinową) 5 Głowica do rynny skrzynkowej SitaDrain 6 Listwa SitaDrain (blacha perforowana) 7 Kanał boczny SitaDrain 8 Zestaw Sita do regulacji wysokości Odwodnienie i drenaż balkonów i tarasów Modernizacja SitaDrain Terra Wentylacja + 4 Dostępne w różnych wymiarach Klasa obciążenia K Dopasowanie do poziomu bez materiału wypełniającego Możliwość dopasowania dzięki regulowanym nóżkom Dostępne również w wersji ze stali szlachetnej 5 Ochrona przeciwpożarowa Osprzęt i serwis Wielkości: Do uzupełniania systemów odpływowych na tarasach i dachach zielonych. 400 mm x 400 mm i 500 mm x 500 mm (wariant ocynkowany ogniowo) 400 mm x 400 mm (stal szlachetna wytrawiana) Stal ocynkowana ogniowo lub stal szlachetna wytrawiana SitaDrain Terra, stal szlachetna wytrawiana SitaDrain Terra, stal ocynkowana ogniowo Listwy SitaDrain (blacha perforowana) 4 Kanał boczny SitaDrain 5 Nóżki SitaDrain 9

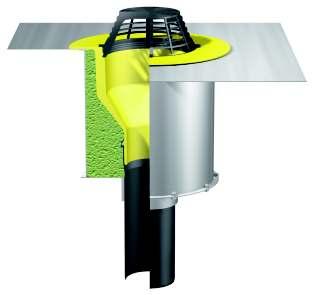

30 Modernizacja Modernizacja dachów płaskich przy użyciu SitaSani. Wszystko jest sprawą systemu. Dotyczy to również odnawiania wpustów dachowych w ramach modernizacji dachów płaskich. O ile bezpieczne połączenie nowego pokrycia dachu z istniejącym systemem wpustów do tej pory uchodziło za sprawę drażliwą, to wpusty modernizacyjne Sita stanowią prawdziwe rozwiązanie problemu. Wpusty modernizacyjne tworzą pozbawioną luk jednostkę odprowadzającą wodę z nowej membrany uszczelniającej do starego wpustu poprzez pierścienie uszczelniające dostosowane specjalnie do Państwa potrzeb modernizacyjnych. Modernizowany element (wymiary wewnętrzne w mm) Odpowiedni wpust modernizacyjny Sita SitaSani 60 Kołnierz alu. SitaSani 90 Spezial SitaSani 95 Kołnierz alu. SitaSani 95 PUR SitaSani 0 Spezial SitaSani 0 Kołnierz alu. SitaSani 5 PUR SitaSani 65 PUR Kołnierz zaciskowy Wykonanie Kołnierz z membrany 0

31 SitaSani PUR Grawitacyjny system + 4 Podciśnieniowy system Zabezpieczenie przed cofaniem wody Do modernizacji wpustów dachowych Z kołnierzem przyłączeniowym z dowolnego materiału Do modernizacji wpustów o średnicach od 00 mm do 00 mm Błyskawiczny montaż i uszczelnienie Średnice nominalne: Potwierdzenia jakości: Do bezpiecznej modernizacji starych wpustów dachowych w dachach użytkowych i nieużytkowych. DN 95, DN 5, DN 65 Poliuretan SitaSani 95 PUR SitaSani 5 PUR SitaSani 65 PUR 4 Zestaw tarasowy Sita do SitaSani 65 PUR Odwodnienie i drenaż balkonów i tarasów Modernizacja SitaSani Spezial / Kołnierz zaciskowy SitaSani Spezial Wentylacja + 4 Zabezpieczenie przed cofaniem wody Modernizacja aż do rynny Do wyboru konstrukcja z luźnym lub stałym kołnierzem, oraz z kołnierzem przyłączeniowym z dowolnego materiału Błyskawiczny montaż i uszczelnienie 5 Ochrona przeciwpożarowa Osprzęt i serwis Średnice nominalne: Potwierdzenia jakości: Do bezpiecznej modernizacji aż do rynny w dachach użytkowych i nieużytkowych. DN 90 (długość całkowita 60 mm), DN 0 (długość całkowita 775 mm) Poliuretan SitaSani 90 Spezial Kołnierz zaciskowy SitaSani 90 Spezial SitaSani 0 Spezial 4 Zestaw tarasowy Sita do SitaSani 90 Spezial 5 Zestaw tarasowy Sita do kołnierzy zaciskowych SitaSani 90 Spezial

32 Kołnierz aluminiowy SitaSani + 4 Konstrukcja z luźnym lub stałym kołnierzem Modernizacja w istniejącym kolektorze / istniejącej rurze Błyskawiczny montaż i uszczelnienie Zabezpieczenie przed cofaniem wody Średnica od 70 mm do 50 mm Średnice nominalne: Potwierdzenia jakości: Do bezpiecznej modernizacji starych wpustów dachowych w dachach użytkowych i nieużytkowych. DN 60, DN 95, DN 0 Aluminium Kołnierz aluminiowy SitaSani 60 Kołnierz aluminiowy SitaSani 90 Kołnierz aluminiowy SitaSani 0 4 Element przedłużający do kołnierza aluminiowego SitaSani 0 Wywietrzniki modernizacyjne Sita = + 4 Adapter modernizacyjny Sita Wywietrznik systemowy Sita Wywietrznik modernizacyjny Sita Do wentylacji pomieszczeń i pionów Z zamocowanym kołnierzem przyłączeniowym z dowolnego materiału Podłączenie do wszystkich warstw Dla średnicy nominalnej DN 00 Średnice nominalne: Do modernizacji starych wywietrzników do pionów i pomieszczeń. DN 00 Poliuretan, polietylen, poliamid i EPDM Wywietrznik modernizacyjny Sita, składający się z wywietrznika systemowego Sita i adaptera modernizacyjnego Sita Płyta podstawowa wywietrznika systemowego Sita Kołpak przeciwdeszczowy wywietrznika systemowego Sita 4 Kratka ochronna wywietrznika systemowego Sita

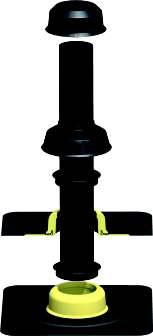

33 Kołpak przeciwdeszczowy Grawitacyjny system Rura PE Podciśnieniowy system Osłona przeciwdeszczowa Pierścień uszczelniający Płyta podstawowa z przymocowanym kołnierzem przyłączeniowym Pierścień uszczelniający Odwodnienie i drenaż balkonów i tarasów Płyta podstawowa z przymocowanym kołnierzem przyłączeniowym Adapter modernizacyjny Ochrona przeciwpożarowa Modernizacja Wentylacja 455 mm Osprzęt i serwis Absolutna szczelność C z t e r o w a r g o w y p i e r ś c i e ń uszczelniający zapewnia całkowitą s z c z e l n o ś ć w s t a r e j r u r z e wywietrznika tak, że powstaje niezawodne połączenie pomiędzy s t a r y m i r u r a m i a n o w y m wywietrznikiem. Szczelne przyłącze K i e l i c h z p i e r ś c i e n i e m u s z c z e l n i a j ą c y m g w a r a n t u j e szczelne przyłączenie nowego wywietrznika. Bardzo długa rura przyłączeniowa Dzięki dużej długości nowy adapter modernizacyjny Sita pozwala dostosować się do najróżniejszych struktur dachowych i wprowadzić do istniejącej rury. Redukcja długości Dostosowanie nowego adaptera m o d e r n i z a c y j n e g o S i t a d o wymaganej wysokości odbywa się poprzez obcięcie.

34 Wentylacja: Wentylacja dachu płaskiego przy użyciu wywietrznika systemowego Sita Wywietrznik systemowy Sita to niezawodny, bardzo funkcjonalny system dokładnie dopasowanych do siebie elementów konstrukcyjnych służących do wentylacji pomieszczeń, pionów, stropodachów wentylowanych. Przy pomocy określonej kombinacji elementów konstrukcyjnych sprostać można niemal wszystkim rodzajom zastosowań i sytuacjom montażowym, nieważne czy chodzi o dach jedno- czy dwuwarstwowy. Wywietrzniki zostały zoptymalizowane od strony techniki przepływu. Wywietrznik systemowy Sita odznacza się prostotą uszczelnienia i montażu, jak też żywotnością. Wraz z prefabrykowanym kolankiem wywietrznik doskonale sprawdza się jako wodoszczelny przepust dla rurociągów doprowadzających media potrzebne na dachu. Kołpak przeciwdeszczowy Rura PE Osłona przeciwdeszczowa Pierścień uszczelniający Płyta podstawowa z przymocowanym kołnierzem przyłączeniowym Pierścień uszczelniający Płyta podstawowa z przymocowanym kołnierzem przyłączeniowym 4

35 Wywietrznik systemowy Sita Grawitacyjny system Podciśnieniowy system Do wentylacji pomieszczeń, pionów i stropodachów wentylowanych Z zamocowanym kołnierzem przyłączeniowym z dowolnego materiału Dla pokryć jedno- i dwuwarstwowych Z izolacją termiczną Dostępny jako przepust kablowy i rurowy Średnice nominalne: Do wentylacji pomieszczeń, pionów i stropodachów wentylowanych w przypadku dachów płaskich uzytkowych i nieużytkowych, z SitaFiresafe zapobiegawczo do ochrony przeciwpożarowej. DN 00, DN 50 Korpus główny: poliuretan Rura wentylacyjna: polietylen Osłona przeciwdeszczowa, kołpak przeciwdeszczowy i kratka zabezpieczająca: poliamid Pierścienie uszczelniające EPDM 5 7 Wywietrznik systemowy Sita Przepust rurowy wywietrznika systemowego Sita Wywietrznik systemowy Sita do stropodachów wentylowanych 4 Adapter modernizacyjny Sita 5 Płyta podstawowa wywietrznika systemowego Sita 6 Kołpak przeciwdeszczowy wywietrznika systemowego Sita 7 Kratka zabezpieczająca do wywietrznika systemowego Sita 8 Kształtki redukcyjne do wywietrznika systemowego 9 Sita SitaFiresafe z wywietrznikiem systemowym Sita Pozostałe akcesoria bez rysunków: blacha wzmacniająca Sita. Wskazówki dotyczące wywietrznika modernizacyjnego Sita znajdą Państwo w rubryce Modernizacja. 9 Odwodnienie i drenaż balkonów i tarasów Modernizacja Wywietrznik Sita Wentylacja Ochrona przeciwpożarowa Wysoki stopień zabezpieczenia przed roszeniem Możliwość zastosowania w roli wywietrznika odprężającego Inteligentny system konstrukcji zespołowej Z pełnowartościowego poliuretanowego tworzywa piankowego Z kołnierzem przyklejanym Osprzęt i serwis Średnice nominalne: Do wentylacji pomieszczeń, pionów i stropodachów wentylowanych DN 00, DN 5 Poliuretan Element przedłużający wywietrznik Sita Element przedłużający wywietrznik Sita Wywietrznik Sita do stropodachów wentylowanych 4 Wywietrznik Sita do pomieszczeń 5 Kołpak przeciwdeszczowy do wywietrznika Sita 5

36 Ochrona przeciwpożarowa: SitaFiresafe zabezpiecza przed rozprzestrzenianiem się pożaru W przypadku większych powierzchni dachów DIN 84 wymaga zabezpieczenia przed rozprzestrzenianiem się pożaru, m.in. w przypadku małych przepustów z dołu do góry. SitaFiresafe to ekonomiczna alternatywa ochrony przeciwpożarowej wobec instalacji odwadniających z żeliwa lub stali. Dla instalacji, które pracują w oparciu o palne rury i wpusty z tworzywa sztucznego, ognioodporny SitaFiresafe oferuje innowacyjne, spełniające normy rozwiązanie zabezpieczające przed pożarem. Niczym sejf chroni przed ogniem palne wpusty, jak również wywietrzniki, i skutecznie zapobiega rozprzestrzenianiu się ognia. Budowa Sita Firesafe Wpust lub wywietrznik dachowy Sita Niepalne wypełnienie Obudowa ognioodporna Kołnierz przeciwpożarowy Blacha wzmacniająca Rura przyłączeniowa Problem rozprzestrzeniania się pożaru Bez dostatecznego zabezpieczenia przeciwpożarowego spaliny i ogień mogą się bez przeszkód rozprzestrzeniać poprzez przepusty. Przepusty działają jak komin doprowadzający do paleniska świeże powietrze, a tym samym dając mu nową pożywkę. Element przeciwpożarowy Sita Firesafe zapobiega rozprzestrzenianiu się pożaru. W razie pożaru natychmiastowe zamknięcie przepustu powoduje odcięcie możliwości rozprzestrzeniania się ognia. 6

37 Sita SitaFiresafe do wpustów dachowych Sita + Prefabrykowany element gotowy do zabudowy Certyfikowany element przeciwpożarowy Szybki montaż Nie wymaga czasu na koordynację Do wpustów dachowych Sita z poliuretanu Wielkości: Potwierdzenia jakości: SitaStandard SitaTrendy SitaDSS Profi Do zapobiegania rozprzestrzenianiu się ognia wg DIN 84. DN 70, 00, 5 i 50 Blacha stalowa ocynkowana galwanicznie z niepalnym wypełnieniem Certyfikat Instytutu Badawczego ds. Ochrony Przeciwpożarowej Grawitacyjny system Podciśnieniowy system Odwodnienie i drenaż balkonów i tarasów Modernizacja SitaFiresafe do wywietrznika systemowego Sita Wentylacja SitaFiresafe für SitaSystemlüfter + SitaSystemlüfter Certyfikowany element przeciwpożarowy Prefabrykowany element gotowy do zabudowy Szybki montaż Nie wymaga czasu na koordynację Do wywietrzników systemowych Sita + Ochrona przeciwpożarowa Osprzęt i serwis Wielkości: Potwierdzenia jakości: Do zapobiegania rozprzestrzenianiu się ognia wg DIN 84. DN 00 i DN 50 Blacha stalowa ocynkowana galwanicznie z niepalnym wypełnieniem Certyfikat Instytutu Badawczego ds. Ochrony Przeciwpożarowej SitaFiresafe z wywietrznikiem systemowym Sita Kołpak przeciwdeszczowy do wywietrznika systemowego Sita Kratka ochronna do wywietrznika systemowego Sita 7

38 Kołnierze przyłączeniowe z końcowymi cyframi numeru artykułu Kołnierze z produkcji seryjnej Produkt Końcowe cyfry nr art. Kołnierz Bitumin polimerowy Miękkie PVC Kołnierze z produkcji specjalnej Czas dostawy ok. 0 dni za dopłatą 8 brutto za sztukę Produkt Końcowe cyfry nr art. Artykuł Producent ciemnoszary jasnoszary jasnoszary ciemnoszary jasnoszary ciemnoszary biały jasnoszary jasnoszary szary czarny szary szary jasnoszary jasnoszary czarny czarny jasnoszary czarny czarny czarny szary beżowy jasnoszary beżowy jasnoszary szary srebrno-szary biały jasnoszary szary czarny 8
