1 FILTR 128

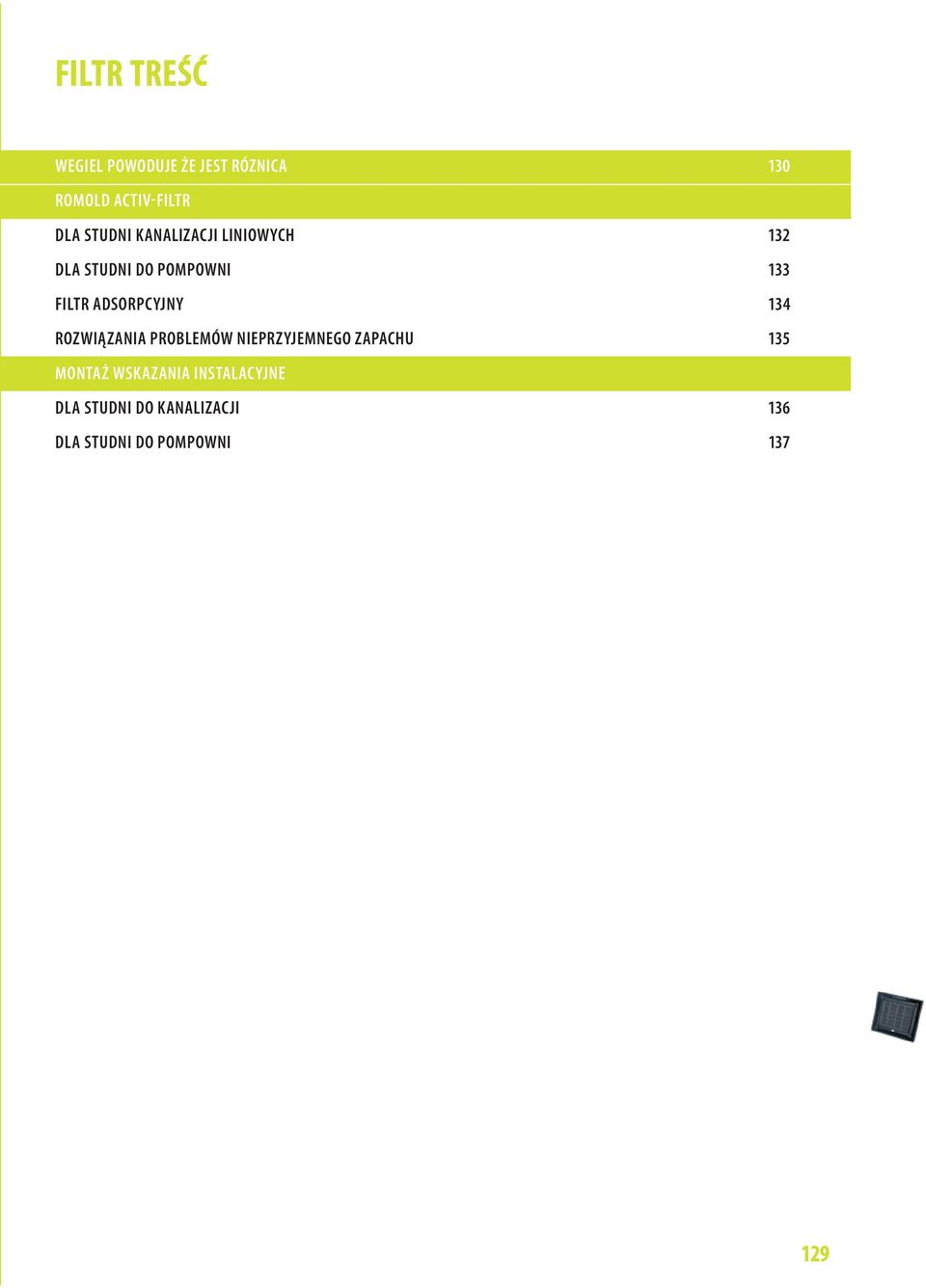

2 FILTR TREŚĆ WEGIEL POWODUJE ŻE JEST RÓZNICA 130 ROMOLD ACTIV-FILTR DLA STUDNI KANALIZACJI LINIOWYCH 132 DLA STUDNI DO POMPOWNI 133 FILTR ADSORPCYJNY 134 ROZWIĄZANIA PROBLEMÓW NIEPRZYJEMNEGO ZAPACHU 135 MONTAŻ WSKAZANIA INSTALACYJNE DLA STUDNI DO KANALIZACJI 136 DLA STUDNI DO POMPOWNI

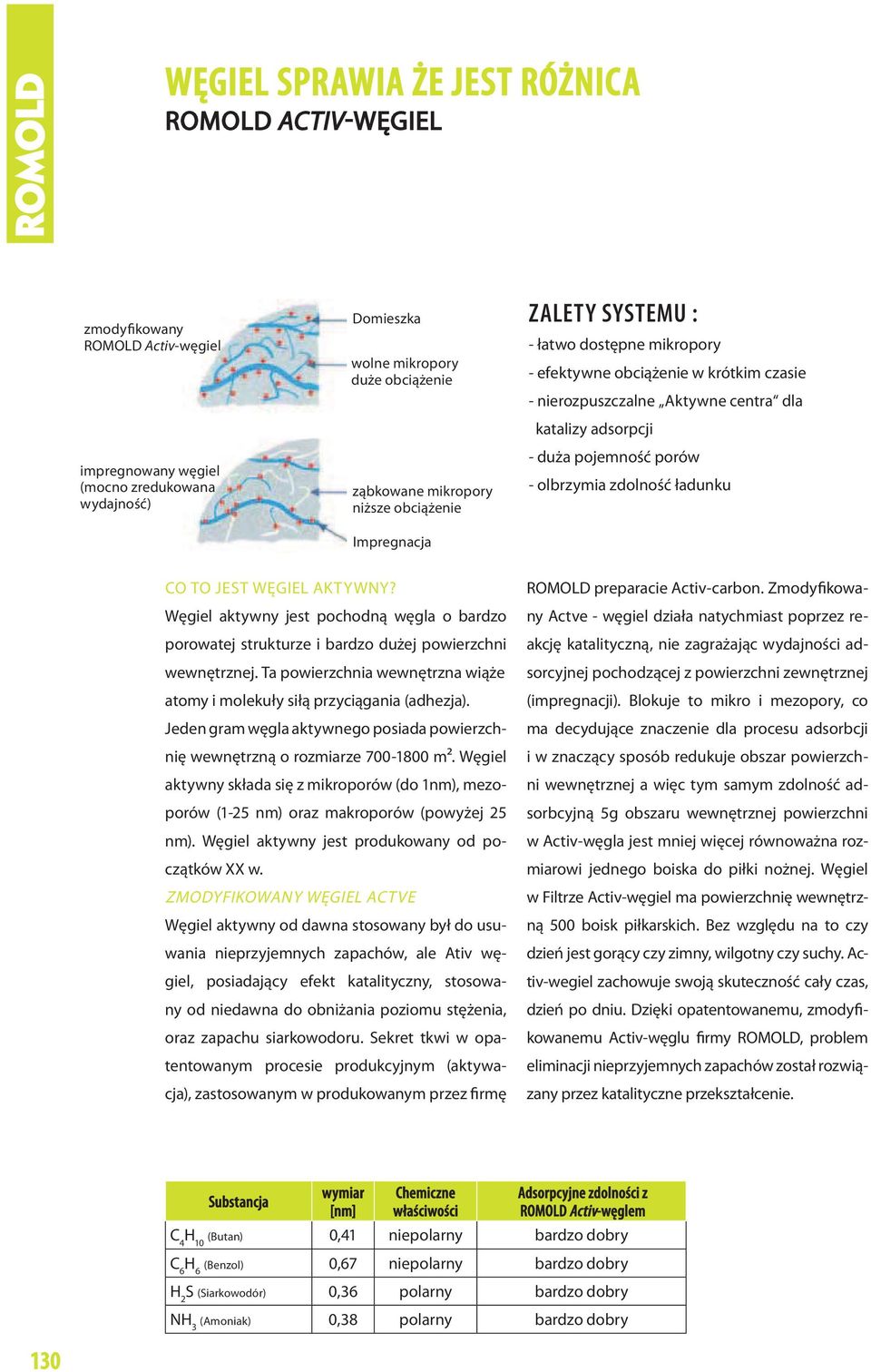

3 WĘGIEL SPRAWIA ŻE JEST RÓŻNICA ROMOLD ACTIV-WĘGIEL zmodyfikowany ROMOLD Activ-węgiel impregnowany węgiel (mocno zredukowana wydajność) Domieszka wolne mikropory duże obciążenie ząbkowane mikropory niższe obciążenie Impregnacja ZALETY SYSTEMU : - łatwo dostępne mikropory - efektywne obciążenie w krótkim czasie - nierozpuszczalne Aktywne centra dla katalizy adsorpcji - duża pojemność porów - olbrzymia zdolność ładunku CO TO JEST WĘGIEL AKTYWNY? Węgiel aktywny jest pochodną węgla o bardzo porowatej strukturze i bardzo dużej powierzchni wewnętrznej. Ta powierzchnia wewnętrzna wiąże atomy i molekuły siłą przyciągania (adhezja). Jeden gram węgla aktywnego posiada powierzchnię wewnętrzną o rozmiarze m². Węgiel aktywny składa się z mikroporów (do 1nm), mezoporów (1-25 nm) oraz makroporów (powyżej 25 nm). Węgiel aktywny jest produkowany od początków XX w. ZMODYFIKOWANY WĘGIEL ACTVE Węgiel aktywny od dawna stosowany był do usuwania nieprzyjemnych zapachów, ale Ativ węgiel, posiadający efekt katalityczny, stosowany od niedawna do obniżania poziomu stężenia, oraz zapachu siarkowodoru. Sekret tkwi w opatentowanym procesie produkcyjnym (aktywacja), zastosowanym w produkowanym przez firmę ROMOLD preparacie Activ-carbon. Zmodyfikowany Actve - węgiel działa natychmiast poprzez reakcję katalityczną, nie zagrażając wydajności adsorcyjnej pochodzącej z powierzchni zewnętrznej (impregnacji). Blokuje to mikro i mezopory, co ma decydujące znaczenie dla procesu adsorbcji i w znaczący sposób redukuje obszar powierzchni wewnętrznej a więc tym samym zdolność adsorbcyjną 5g obszaru wewnętrznej powierzchni w Activ-węgla jest mniej więcej równoważna rozmiarowi jednego boiska do piłki nożnej. Węgiel w Filtrze Activ-węgiel ma powierzchnię wewnętrzną 500 boisk piłkarskich. Bez względu na to czy dzień jest gorący czy zimny, wilgotny czy suchy. Activ-wegiel zachowuje swoją skuteczność cały czas, dzień po dniu. Dzięki opatentowanemu, zmodyfikowanemu Activ-węglu firmy ROMOLD, problem eliminacji nieprzyjemnych zapachów został rozwiązany przez katalityczne przekształcenie. Substancja wymiar [nm] Chemiczne właściwości Adsorpcyjne zdolności z ROMOLD Activ-węglem C 4 H 10 (Butan) 0,41 niepolarny bardzo dobry C 6 H 6 (Benzol) 0,67 niepolarny bardzo dobry H 2 S (Siarkowodór) 0,36 polarny bardzo dobry NH 3 (Amoniak) 0,38 polarny bardzo dobry 130

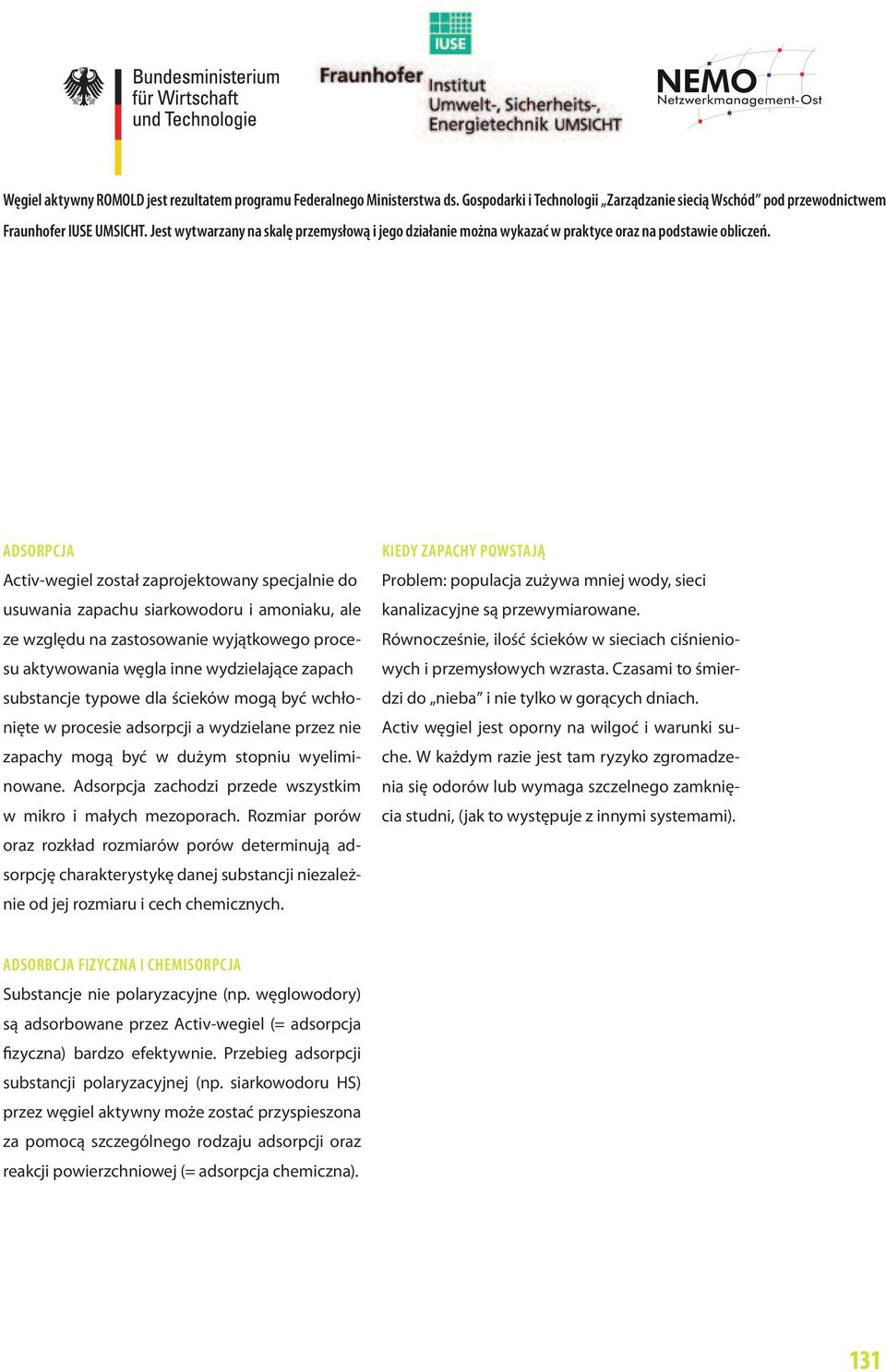

4 Węgiel aktywny ROMOLD jest rezultatem programu Federalnego Ministerstwa ds. Gospodarki i Technologii Zarządzanie siecią Wschód pod przewodnictwem Fraunhofer IUSE UMSICHT. Jest wytwarzany na skalę przemysłową i jego działanie można wykazać w praktyce oraz na podstawie obliczeń. ADSORPCJA Activ-wegiel został zaprojektowany specjalnie do usuwania zapachu siarkowodoru i amoniaku, ale ze względu na zastosowanie wyjątkowego procesu aktywowania węgla inne wydzielające zapach substancje typowe dla ścieków mogą być wchłonięte w procesie adsorpcji a wydzielane przez nie zapachy mogą być w dużym stopniu wyeliminowane. Adsorpcja zachodzi przede wszystkim w mikro i małych mezoporach. Rozmiar porów oraz rozkład rozmiarów porów determinują adsorpcję charakterystykę danej substancji niezależnie od jej rozmiaru i cech chemicznych. KIEDY ZAPACHY POWSTAJĄ Problem: populacja zużywa mniej wody, sieci kanalizacyjne są przewymiarowane. Równocześnie, ilość ścieków w sieciach ciśnieniowych i przemysłowych wzrasta. Czasami to śmierdzi do nieba i nie tylko w gorących dniach. Activ węgiel jest oporny na wilgoć i warunki suche. W każdym razie jest tam ryzyko zgromadzenia się odorów lub wymaga szczelnego zamknięcia studni, (jak to występuje z innymi systemami). ADSORBCJA FIZYCZNA I CHEMISORPCJA Substancje nie polaryzacyjne (np. węglowodory) są adsorbowane przez Activ-wegiel (= adsorpcja fizyczna) bardzo efektywnie. Przebieg adsorpcji substancji polaryzacyjnej (np. siarkowodoru HS) przez węgiel aktywny może zostać przyspieszona za pomocą szczególnego rodzaju adsorpcji oraz reakcji powierzchniowej (= adsorpcja chemiczna). 131

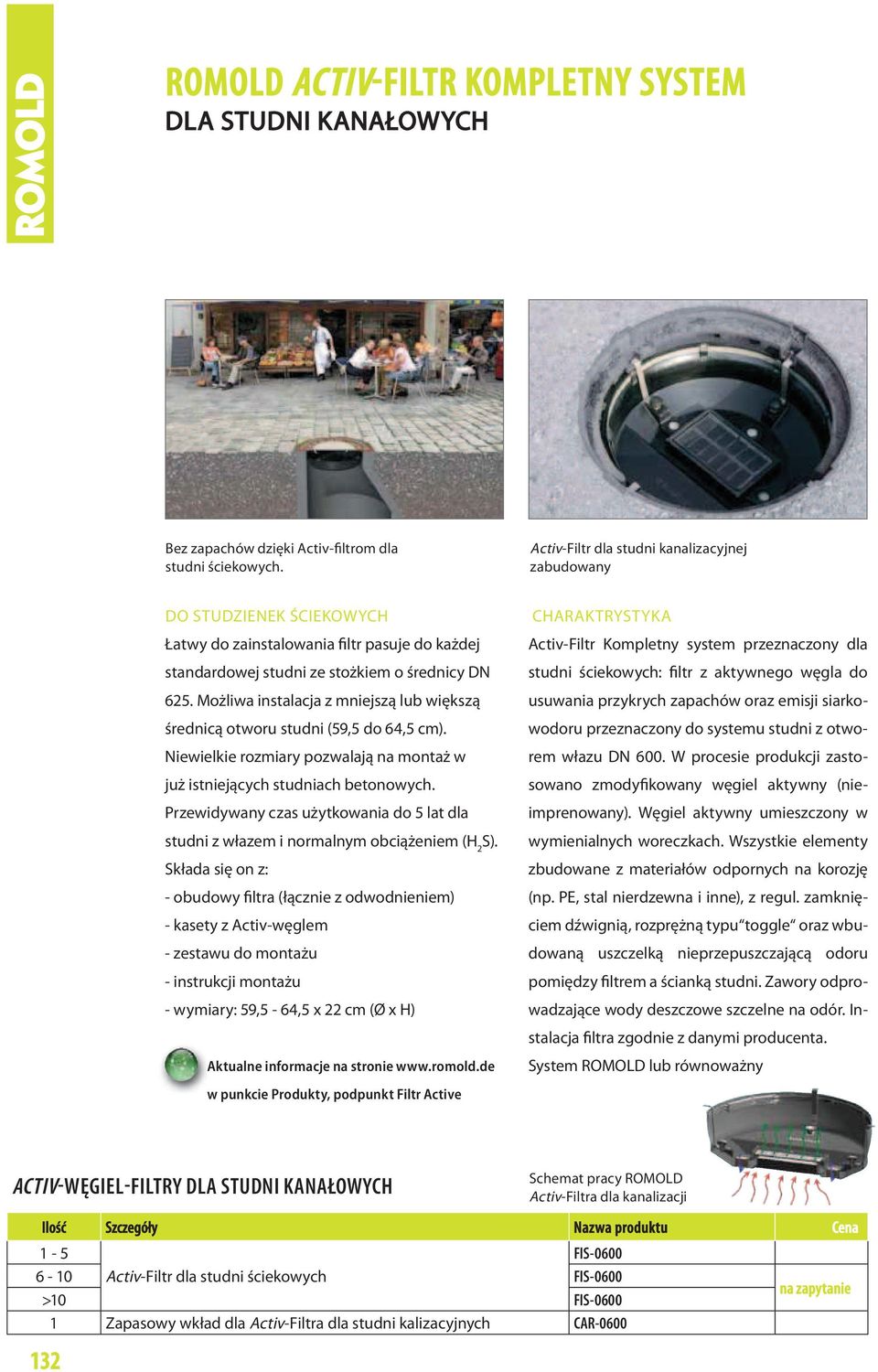

5 ROMOLD ACTIV-FILTR KOMPLETNY SYSTEM DLA STUDNI KANAŁOWYCH Bez zapachów dzięki Activ-filtrom dla studni ściekowych. Activ-Filtr dla studni kanalizacyjnej zabudowany DO STUDZIENEK ŚCIEKOWYCH Łatwy do zainstalowania filtr pasuje do każdej standardowej studni ze stożkiem o średnicy DN 625. Możliwa instalacja z mniejszą lub większą średnicą otworu studni (59,5 do 64,5 cm). Niewielkie rozmiary pozwalają na montaż w już istniejących studniach betonowych. Przewidywany czas użytkowania do 5 lat dla studni z włazem i normalnym obciążeniem (H 2 S). Składa się on z: - obudowy filtra (łącznie z odwodnieniem) - kasety z Activ-węglem - zestawu do montażu - instrukcji montażu - wymiary: 59,5-64,5 x 22 cm (Ø x H) CHARAKTRYSTYKA Activ-Filtr Kompletny system przeznaczony dla studni ściekowych: filtr z aktywnego węgla do usuwania przykrych zapachów oraz emisji siarkowodoru przeznaczony do systemu studni z otworem włazu DN 600. W procesie produkcji zastosowano zmodyfikowany węgiel aktywny (nieimprenowany). Węgiel aktywny umieszczony w wymienialnych woreczkach. Wszystkie elementy zbudowane z materiałów odpornych na korozję (np. PE, stal nierdzewna i inne), z regul. zamknięciem dźwignią, rozprężną typu toggle oraz wbudowaną uszczelką nieprzepuszczającą odoru pomiędzy filtrem a ścianką studni. Zawory odprowadzające wody deszczowe szczelne na odór. Instalacja filtra zgodnie z danymi producenta. Aktualne informacje na stronie System ROMOLD lub równoważny w punkcie Produkty, podpunkt Filtr Active ACTIV-WĘGIEL-FILTRY DLA STUDNI KANAŁOWYCH Schemat pracy ROMOLD Activ-Filtra dla kanalizacji Ilość Szczegóły Nazwa produktu Cena 1-5 FIS Activ-Filtr dla studni ściekowych FIS-0600 >10 FIS Zapasowy wkład dla Activ-Filtra dla studni kalizacyjnych CAR-0600 na zapytanie 132

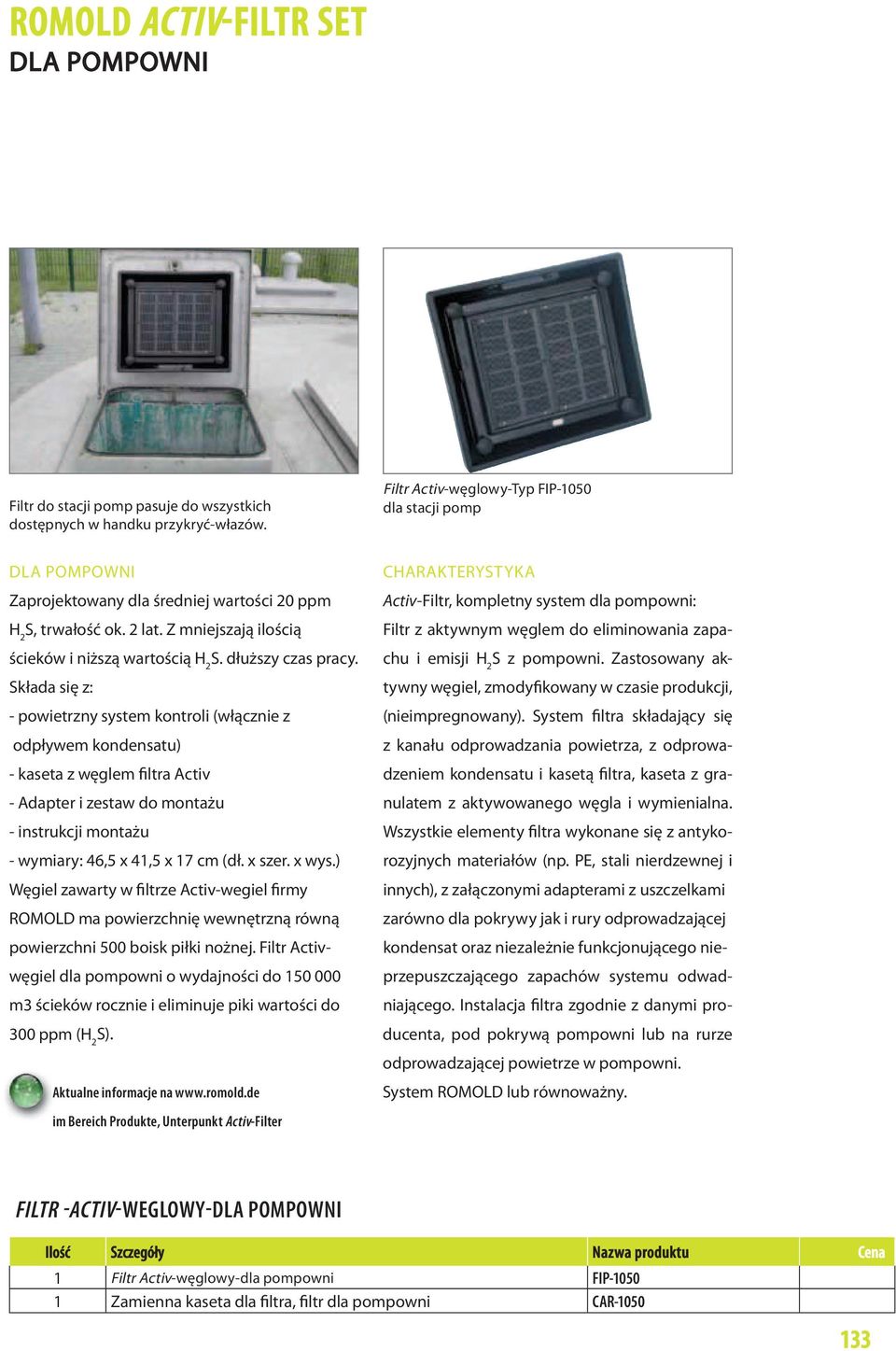

6 ROMOLD ACTIV-FILTR SET DLA POMPOWNI Filtr do stacji pomp pasuje do wszystkich dostępnych w handku przykryć-włazów. Filtr Activ-węglowy-Typ FIP-1050 dla stacji pomp DLA POMPOWNI Zaprojektowany dla średniej wartości 20 ppm H 2 S, trwałość ok. 2 lat. Z mniejszają ilością ścieków i niższą wartością H 2 S. dłuższy czas pracy. Składa się z: - powietrzny system kontroli (włącznie z odpływem kondensatu) - kaseta z węglem filtra Activ - Adapter i zestaw do montażu - instrukcji montażu - wymiary: 46,5 x 41,5 x 17 cm (dł. x szer. x wys.) Węgiel zawarty w filtrze Activ-wegiel firmy ROMOLD ma powierzchnię wewnętrzną równą powierzchni 500 boisk piłki nożnej. Filtr Activwęgiel dla pompowni o wydajności do m3 ścieków rocznie i eliminuje piki wartości do 300 ppm (H 2 S). Aktualne informacje na im Bereich Produkte, Unterpunkt Activ-Filter CHARAKTERYSTYKA Activ-Filtr, kompletny system dla pompowni: Filtr z aktywnym węglem do eliminowania zapachu i emisji H 2 S z pompowni. Zastosowany aktywny węgiel, zmodyfikowany w czasie produkcji, (nieimpregnowany). System filtra składający się z kanału odprowadzania powietrza, z odprowadzeniem kondensatu i kasetą filtra, kaseta z granulatem z aktywowanego węgla i wymienialna. Wszystkie elementy filtra wykonane się z antykorozyjnych materiałów (np. PE, stali nierdzewnej i innych), z załączonymi adapterami z uszczelkami zarówno dla pokrywy jak i rury odprowadzającej kondensat oraz niezależnie funkcjonującego nieprzepuszczającego zapachów systemu odwadniającego. Instalacja filtra zgodnie z danymi producenta, pod pokrywą pompowni lub na rurze odprowadzającej powietrze w pompowni. System ROMOLD lub równoważny. FILTR -ACTIV-WEGLOWY-DLA POMPOWNI Ilość Szczegóły Nazwa produktu Cena 1 Filtr Activ-węglowy-dla pompowni FIP Zamienna kaseta dla filtra, filtr dla pompowni CAR

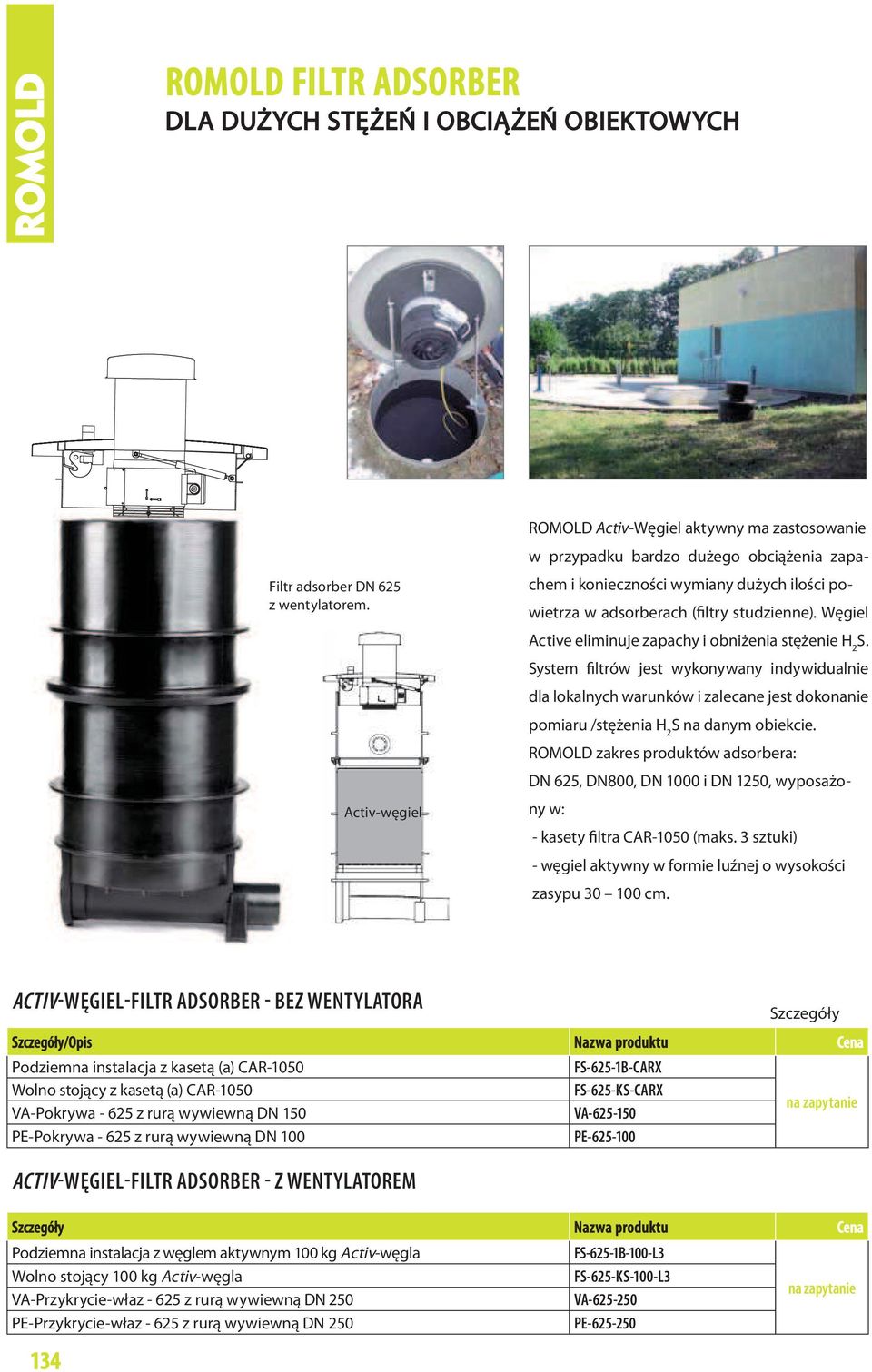

7 ROMOLD FILTR ADSORBER DLA DUŻYCH STĘŻEŃ I OBCIĄŻEŃ OBIEKTOWYCH Filtr adsorber DN 625 z wentylatorem. Activ-węgiel ROMOLD Activ-Węgiel aktywny ma zastosowanie w przypadku bardzo dużego obciążenia zapachem i konieczności wymiany dużych ilości powietrza w adsorberach (filtry studzienne). Węgiel Active eliminuje zapachy i obniżenia stężenie H 2 S. System filtrów jest wykonywany indywidualnie dla lokalnych warunków i zalecane jest dokonanie pomiaru /stężenia H 2 S na danym obiekcie. ROMOLD zakres produktów adsorbera: DN 625, DN800, DN 1000 i DN 1250, wyposażony w: - kasety filtra CAR-1050 (maks. 3 sztuki) - węgiel aktywny w formie luźnej o wysokości zasypu cm. ACTIV-WĘGIEL-FILTR ADSORBER - BEZ WENTYLATORA Szczegóły/Opis Nazwa produktu Cena Podziemna instalacja z kasetą (a) CAR-1050 FS-625-1B-CARX Wolno stojący z kasetą (a) CAR-1050 FS-625-KS-CARX VA-Pokrywa z rurą wywiewną DN 150 VA na zapytanie PE-Pokrywa z rurą wywiewną DN 100 PE ACTIV-WĘGIEL-FILTR ADSORBER - Z WENTYLATOREM Szczegóły Nazwa produktu Cena Podziemna instalacja z węglem aktywnym 100 kg Activ-węgla FS-625-1B-100-L3 Wolno stojący 100 kg Activ-węgla FS-625-KS-100-L3 VA-Przykrycie-właz z rurą wywiewną DN 250 VA na zapytanie PE-Przykrycie-właz z rurą wywiewną DN 250 PE Szczegóły

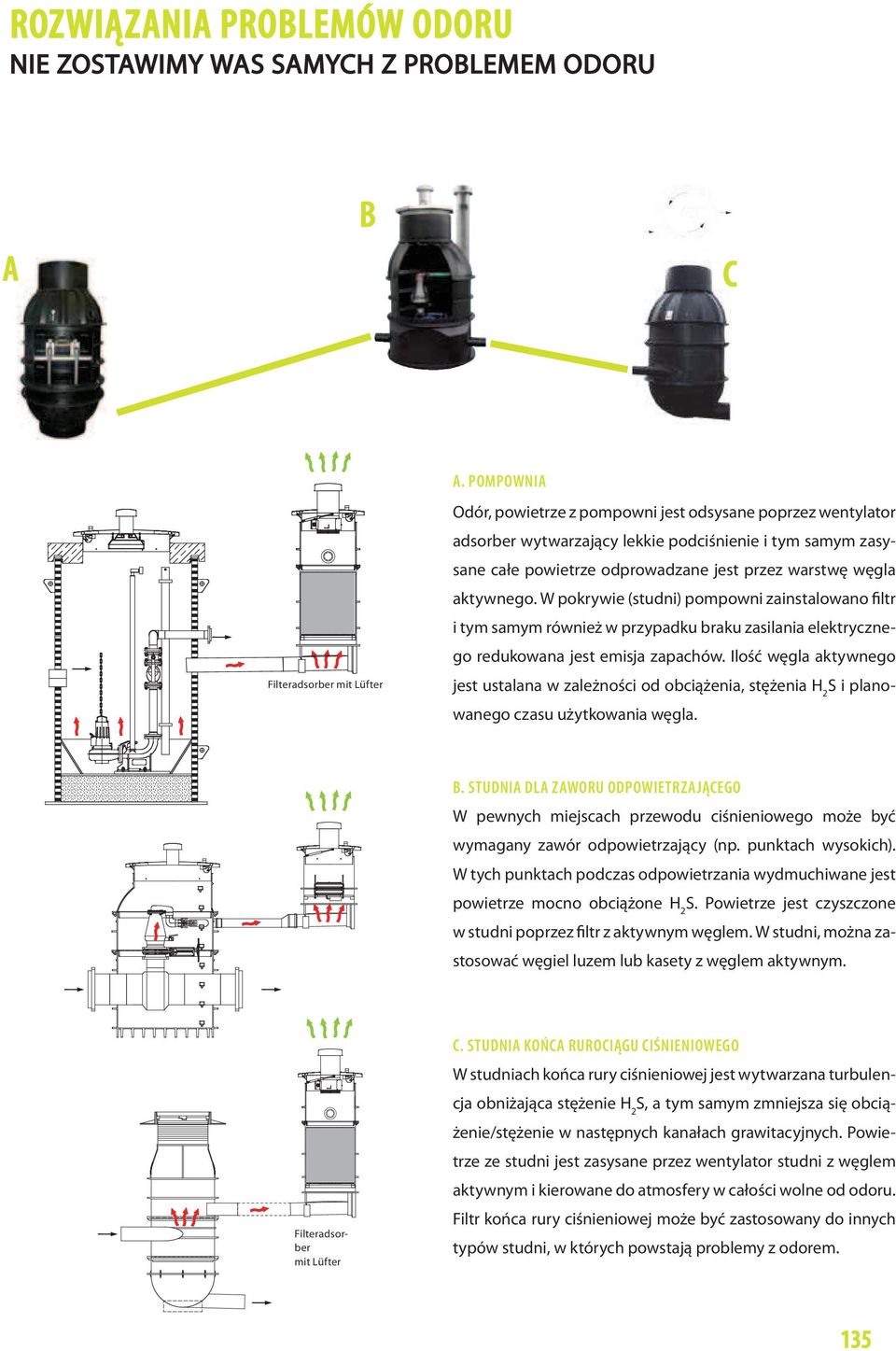

8 ROZWIĄZANIA PROBLEMÓW ODORU NIE ZOSTAWIMY WAS SAMYCH Z PROBLEMEM ODORU A B C Filteradsorber mit Lüfter A. POMPOWNIA Odór, powietrze z pompowni jest odsysane poprzez wentylator adsorber wytwarzający lekkie podciśnienie i tym samym zasysane całe powietrze odprowadzane jest przez warstwę węgla aktywnego. W pokrywie (studni) pompowni zainstalowano filtr i tym samym również w przypadku braku zasilania elektrycznego redukowana jest emisja zapachów. Ilość węgla aktywnego jest ustalana w zależności od obciążenia, stężenia H 2 S i planowanego czasu użytkowania węgla. B. STUDNIA DLA ZAWORU ODPOWIETRZAJĄCEGO W pewnych miejscach przewodu ciśnieniowego może być wymagany zawór odpowietrzający (np. punktach wysokich). W tych punktach podczas odpowietrzania wydmuchiwane jest powietrze mocno obciążone H 2 S. Powietrze jest czyszczone w studni poprzez filtr z aktywnym węglem. W studni, można zastosować węgiel luzem lub kasety z węglem aktywnym. Filteradsorber mit Lüfter C. STUDNIA KOŃCA RUROCIĄGU CIŚNIENIOWEGO W studniach końca rury ciśnieniowej jest wytwarzana turbulencja obniżająca stężenie H 2 S, a tym samym zmniejsza się obciążenie/stężenie w następnych kanałach grawitacyjnych. Powietrze ze studni jest zasysane przez wentylator studni z węglem aktywnym i kierowane do atmosfery w całości wolne od odoru. Filtr końca rury ciśnieniowej może być zastosowany do innych typów studni, w których powstają problemy z odorem. 135

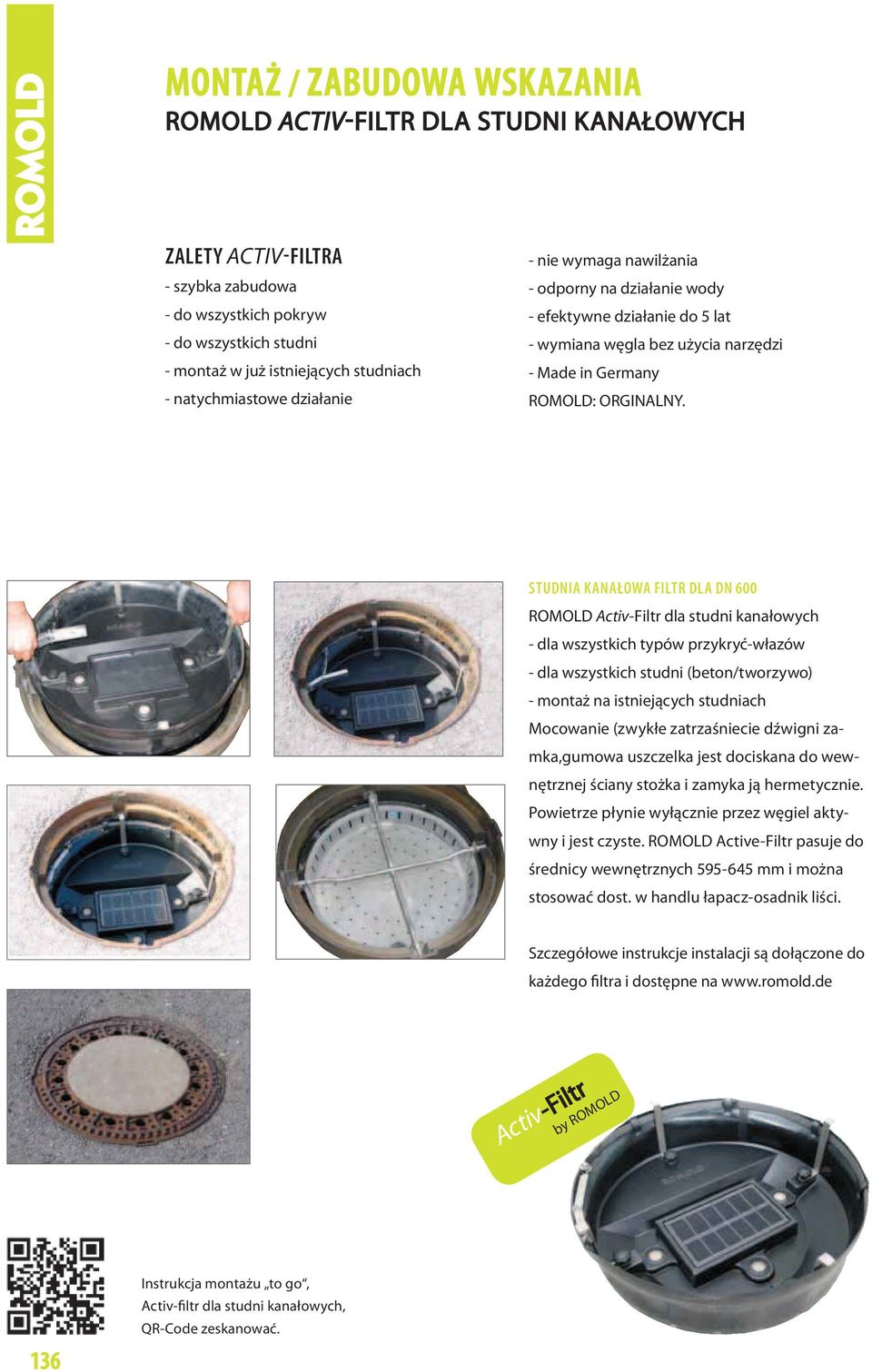

9 MONTAŻ / ZABUDOWA WSKAZANIA ROMOLD ACTIV-FILTR DLA STUDNI KANAŁOWYCH ZALETY ACTIV-FILTRA - szybka zabudowa - do wszystkich pokryw - do wszystkich studni - montaż w już istniejących studniach - natychmiastowe działanie - nie wymaga nawilżania - odporny na działanie wody - efektywne działanie do 5 lat - wymiana węgla bez użycia narzędzi - Made in Germany ROMOLD: ORGINALNY. STUDNIA KANAŁOWA FILTR DLA DN 600 ROMOLD Activ-Filtr dla studni kanałowych - dla wszystkich typów przykryć-włazów - dla wszystkich studni (beton/tworzywo) - montaż na istniejących studniach Mocowanie (zwykłe zatrzaśniecie dźwigni zamka,gumowa uszczelka jest dociskana do wewnętrznej ściany stożka i zamyka ją hermetycznie. Powietrze płynie wyłącznie przez węgiel aktywny i jest czyste. ROMOLD Active-Filtr pasuje do średnicy wewnętrznych mm i można stosować dost. w handlu łapacz-osadnik liści. Szczegółowe instrukcje instalacji są dołączone do każdego filtra i dostępne na Activ-Filtr by ROMOLD 136 Instrukcja montażu to go, Activ-filtr dla studni kanałowych, QR-Code zeskanować.

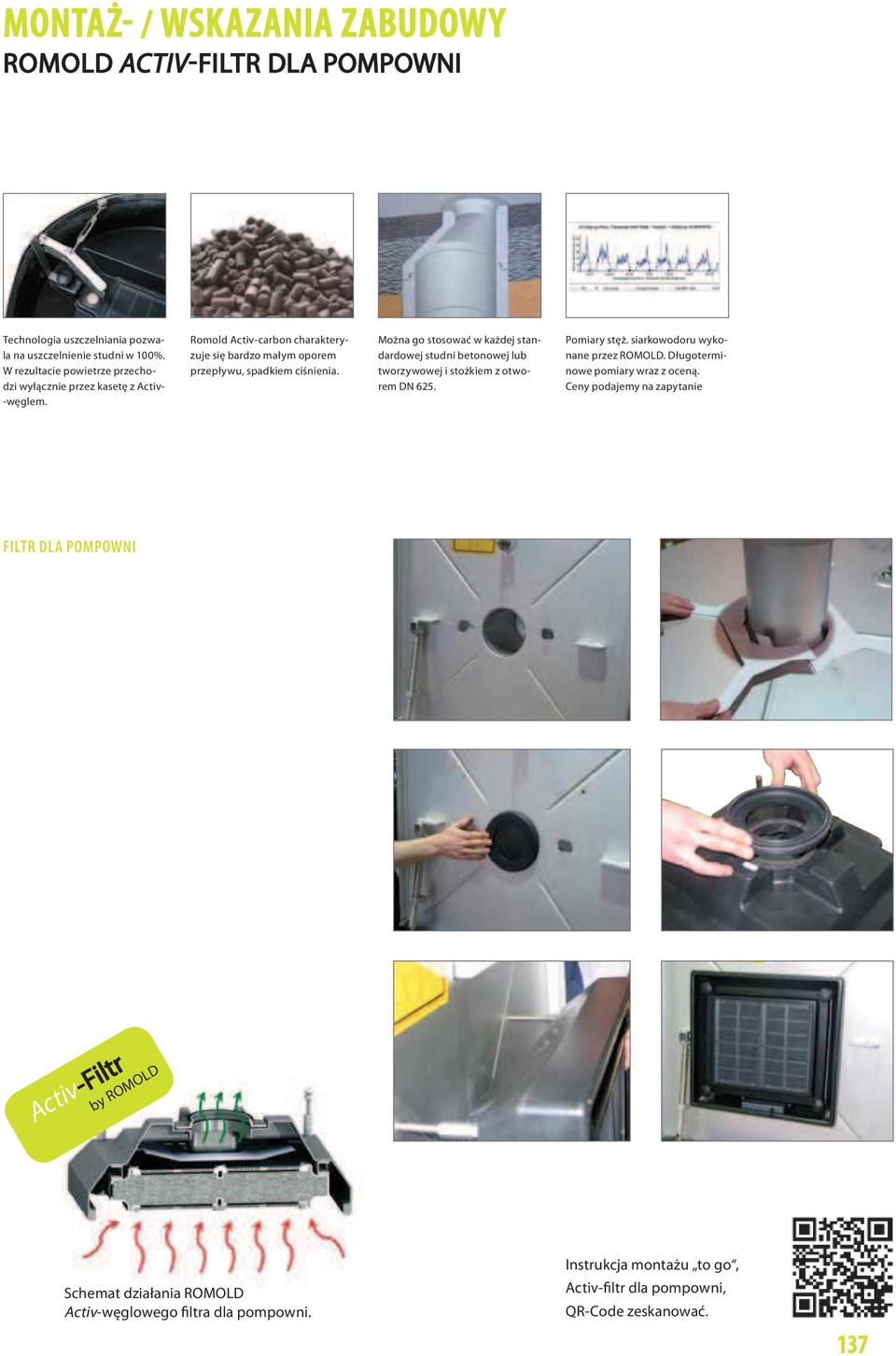

10 MONTAŻ- / WSKAZANIA ZABUDOWY ROMOLD ACTIV-FILTR DLA POMPOWNI Technologia uszczelniania pozwala na uszczelnienie studni w 100%. W rezultacie powietrze przechodzi wyłącznie przez kasetę z Activ- -węglem. Romold Activ-carbon charakteryzuje się bardzo małym oporem przepływu, spadkiem ciśnienia. Można go stosować w każdej standardowej studni betonowej lub tworzywowej i stożkiem z otworem DN 625. Pomiary stęż. siarkowodoru wykonane przez ROMOLD. Długoterminowe pomiary wraz z oceną. Ceny podajemy na zapytanie FILTR DLA POMPOWNI Activ-Filtr by ROMOLD Schemat działania ROMOLD Activ-węglowego filtra dla pompowni. Instrukcja montażu to go, Activ-filtr dla pompowni, QR-Code zeskanować. 137
