1 The logica conclusion EKONOMICZNE I SYSTEMOWE ROZWIĄZANIA. Pewne i oszczędne. KANALIZACJA SANITARNA I DESZCZOWA -/SYSTEMY POMPOWE I STUDNIE SPECJALNE / FILTRy /ENERGETYKA I TELEKOMUNIKACJA

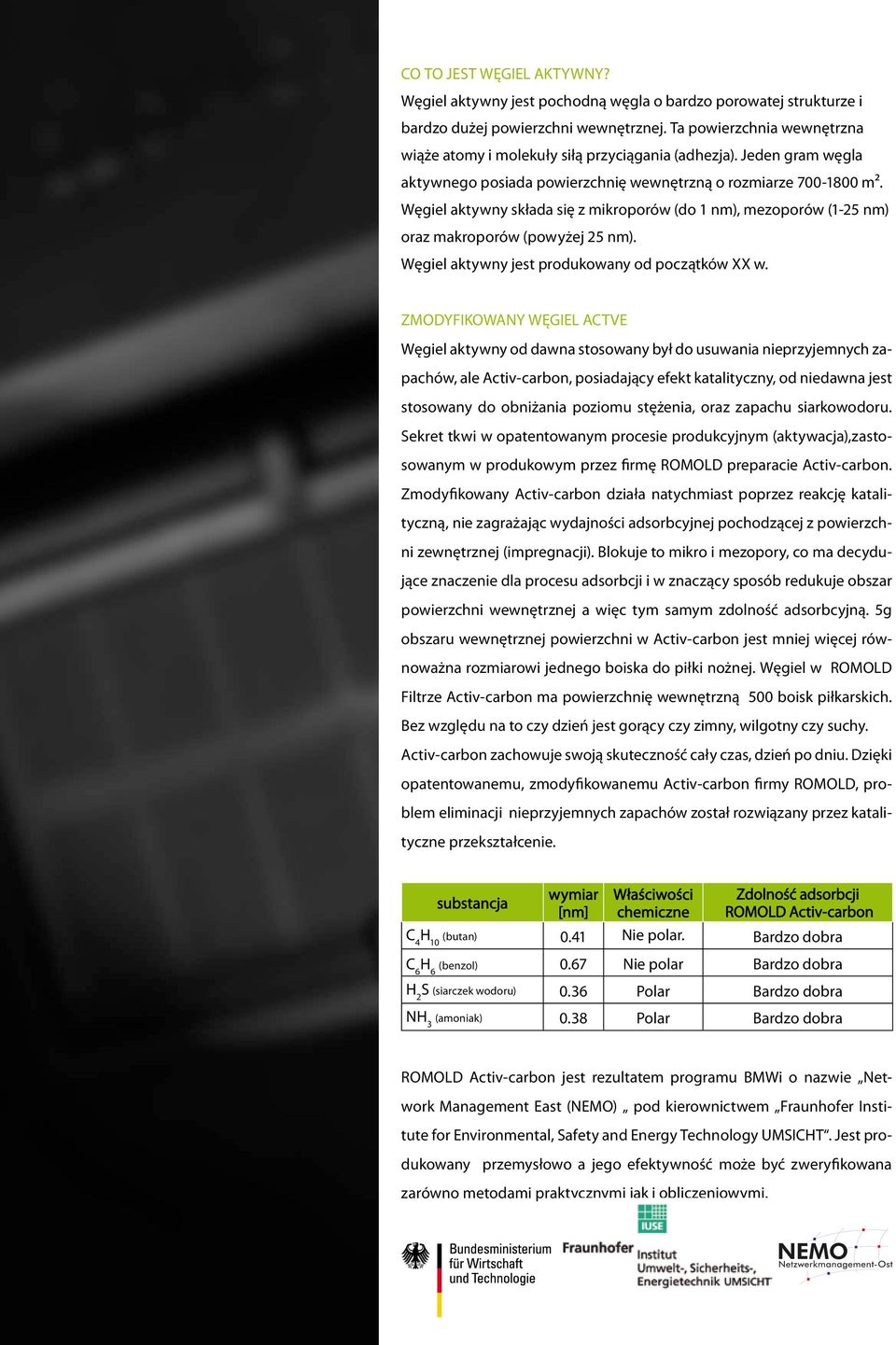

2 CO TO JEST WĘGIEL AKTYWNY? Węgiel aktywny jest pochodną węgla o bardzo porowatej strukturze i bardzo dużej powierzchni wewnętrznej. Ta powierzchnia wewnętrzna wiąże atomy i molekuły siłą przyciągania (adhezja). Jeden gram węgla aktywnego posiada powierzchnię wewnętrzną o rozmiarze m². Węgiel aktywny składa się z mikroporów (do 1 nm), mezoporów (1-25 nm) oraz makroporów (powyżej 25 nm). Węgiel aktywny jest produkowany od początków XX w. ZMODYFIKOWANY WĘGIEL ACTVE Węgiel aktywny od dawna stosowany był do usuwania nieprzyjemnych zapachów, ale Activ-carbon, posiadający efekt katalityczny, od niedawna jest stosowany do obniżania poziomu stężenia, oraz zapachu siarkowodoru. Sekret tkwi w opatentowanym procesie produkcyjnym (aktywacja),zastosowanym w produkowym przez firmę ROMOLD preparacie Activ-carbon. Zmodyfikowany Activ-carbon działa natychmiast poprzez reakcję katalityczną, nie zagrażając wydajności adsorbcyjnej pochodzącej z powierzchni zewnętrznej (impregnacji). Blokuje to mikro i mezopory, co ma decydujące znaczenie dla procesu adsorbcji i w znaczący sposób redukuje obszar powierzchni wewnętrznej a więc tym samym zdolność adsorbcyjną. 5g obszaru wewnętrznej powierzchni w Activ-carbon jest mniej więcej równoważna rozmiarowi jednego boiska do piłki nożnej. Węgiel w ROMOLD Filtrze Activ-carbon ma powierzchnię wewnętrzną 500 boisk piłkarskich. Bez względu na to czy dzień jest gorący czy zimny, wilgotny czy suchy. Activ-carbon zachowuje swoją skuteczność cały czas, dzień po dniu. Dzięki opatentowanemu, zmodyfikowanemu Activ-carbon firmy ROMOLD, problem eliminacji nieprzyjemnych zapachów został rozwiązany przez katalityczne przekształcenie. substancja wymiar [nm] Właściwości chemiczne Zdolność adsorbcji ROMOLD Activ-carbon C 4 H 10 (butan) 0.41 Nie polar. Bardzo dobra C 6 H 6 (benzol) 0.67 Nie polar Bardzo dobra H 2 S (siarczek wodoru) 0.36 Polar Bardzo dobra NH 3 (amoniak) 0.38 Polar Bardzo dobra ROMOLD Activ-carbon jest rezultatem programu BMWi o nazwie Network Management East (NEMO) pod kierownictwem Fraunhofer Institute for Environmental, Safety and Energy Technology UMSICHT. Jest produkowany przemysłowo a jego efektywność może być zweryfikowana zarówno metodami praktycznymi jak i obliczeniowymi.

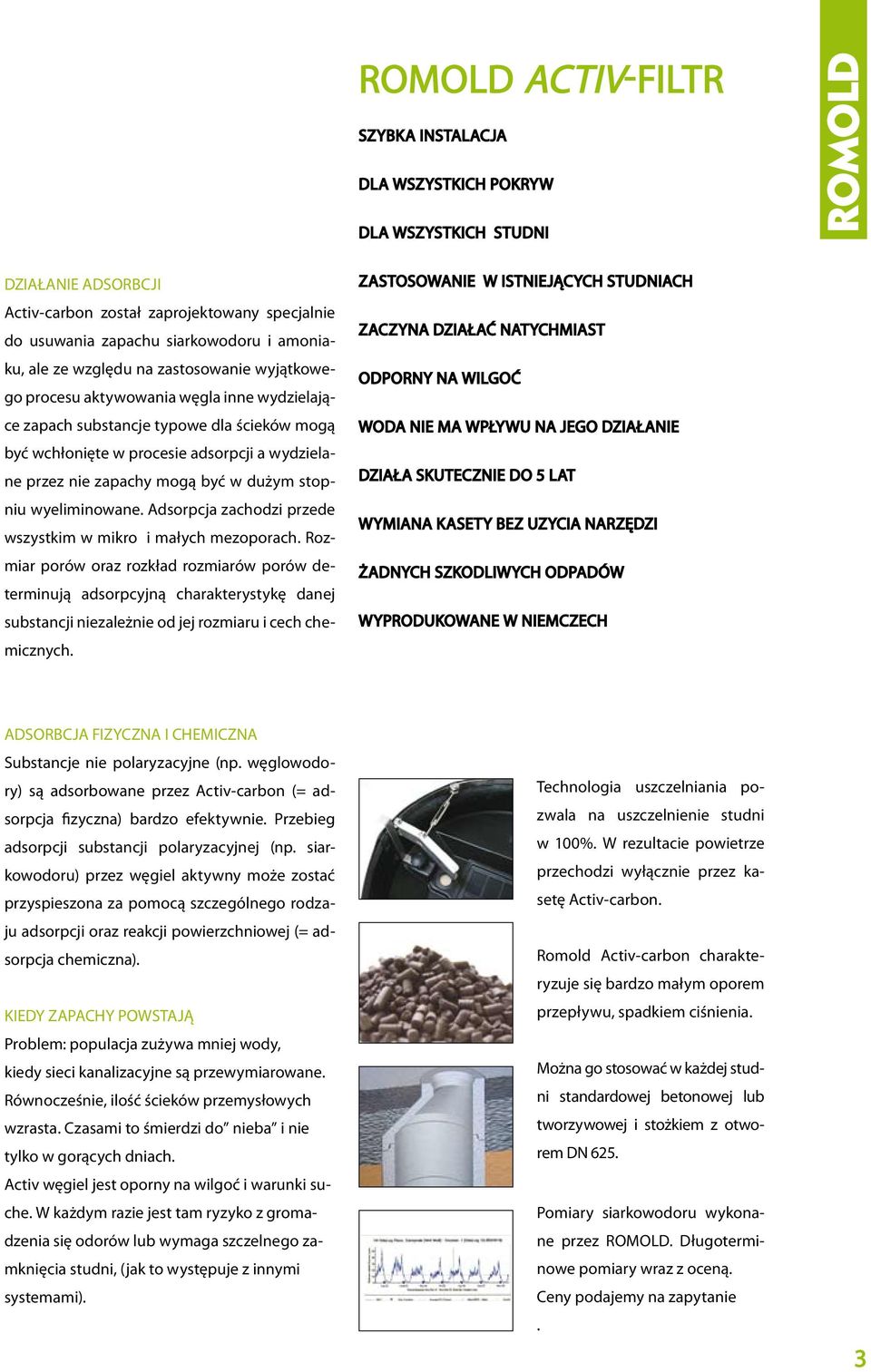

3 ROMOLD ACTIV-FILTR SZYBKA INSTALACJA DLA WSZYSTKICH POKRYW DLA WSZYSTKICH STUDNI DZIAŁANIE ADSORBCJI Activ-carbon został zaprojektowany specjalnie do usuwania zapachu siarkowodoru i amoniaku, ale ze względu na zastosowanie wyjątkowego procesu aktywowania węgla inne wydzielające zapach substancje typowe dla ścieków mogą być wchłonięte w procesie adsorpcji a wydzielane przez nie zapachy mogą być w dużym stopniu wyeliminowane. Adsorpcja zachodzi przede wszystkim w mikro i małych mezoporach. Rozmiar porów oraz rozkład rozmiarów porów determinują adsorpcyjną charakterystykę danej substancji niezależnie od jej rozmiaru i cech chemicznych. ZASTOSOWANIE W ISTNIEJĄCYCH STUDNIACH ZACZYNA DZIAŁAĆ NATYCHMIAST ODPORNY NA WILGOĆ WODA NIE MA WPŁYWU NA JEGO DZIAŁANIE DZIAŁA SKUTECZNIE DO 5 LAT WYMIANA KASETY BEZ UZYCIA NARZĘDZI ŻADNYCH SZKODLIWYCH ODPADÓW WYPRODUKOWANE W NIEMCZECH ADSORBCJA FIZYCZNA I CHEMICZNA Substancje nie polaryzacyjne (np. węglowodory) są adsorbowane przez Activ-carbon (= adsorpcja fizyczna) bardzo efektywnie. Przebieg adsorpcji substancji polaryzacyjnej (np. siarkowodoru) przez węgiel aktywny może zostać przyspieszona za pomocą szczególnego rodzaju adsorpcji oraz reakcji powierzchniowej (= adsorpcja chemiczna). KIEDY ZAPACHY POWSTAJĄ Problem: populacja zużywa mniej wody, kiedy sieci kanalizacyjne są przewymiarowane. Równocześnie, ilość ścieków przemysłowych wzrasta. Czasami to śmierdzi do nieba i nie tylko w gorących dniach. Activ węgiel jest oporny na wilgoć i warunki suche. W każdym razie jest tam ryzyko z gromadzenia się odorów lub wymaga szczelnego zamknięcia studni, (jak to występuje z innymi systemami). Technologia uszczelniania pozwala na uszczelnienie studni w 100%. W rezultacie powietrze przechodzi wyłącznie przez kasetę Activ-carbon. Romold Activ-carbon charakteryzuje się bardzo małym oporem przepływu, spadkiem ciśnienia. Można go stosować w każdej studni standardowej betonowej lub tworzywowej i stożkiem z otworem DN 625. Pomiary siarkowodoru wykonane przez ROMOLD. Długoterminowe pomiary wraz z oceną. Ceny podajemy na zapytanie. 3

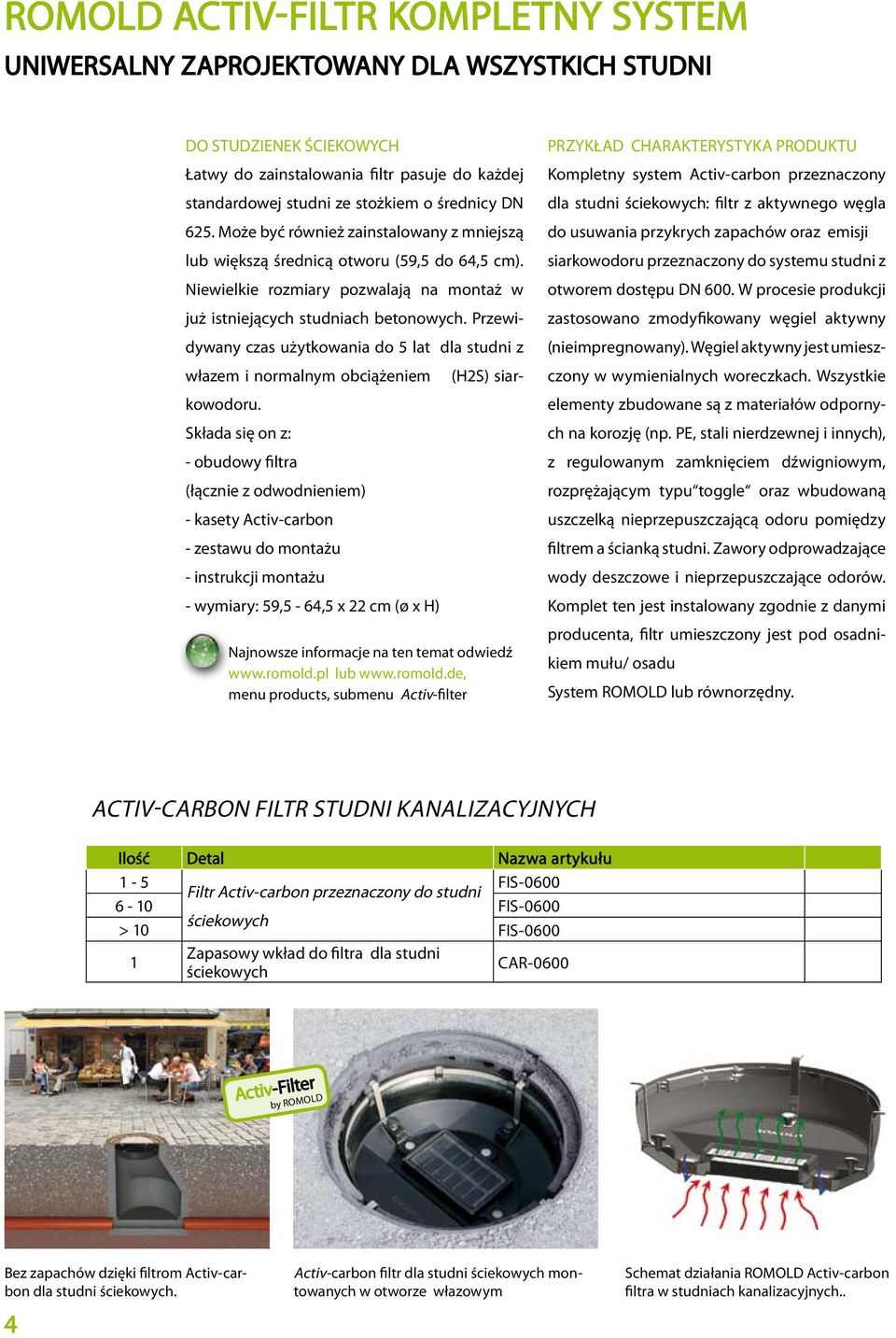

4 ROMOLD Activ-FILTR KOMPLETNY SYSTEM UNIWERSALNY ZAPROJEKTOWANY DLA WSZYSTKICH STUDNI DO STUDZIENEK ŚCIEKOWYCH Łatwy do zainstalowania filtr pasuje do każdej standardowej studni ze stożkiem o średnicy DN 625. Może być również zainstalowany z mniejszą lub większą średnicą otworu (59,5 do 64,5 cm). Niewielkie rozmiary pozwalają na montaż w już istniejących studniach betonowych. Przewidywany czas użytkowania do 5 lat dla studni z włazem i normalnym obciążeniem (H2S) siarkowodoru. Składa się on z: - obudowy filtra (łącznie z odwodnieniem) - kasety Activ-carbon - zestawu do montażu - instrukcji montażu - wymiary: 59,5-64,5 x 22 cm (ø x H) Najnowsze informacje na ten temat odwiedź lub menu products, submenu Activ-filter PRZYKŁAD CHARAKTERYSTYKA PRODUKTU Kompletny system Activ-carbon przeznaczony dla studni ściekowych: filtr z aktywnego węgla do usuwania przykrych zapachów oraz emisji siarkowodoru przeznaczony do systemu studni z otworem dostępu DN 600. W procesie produkcji zastosowano zmodyfikowany węgiel aktywny (nieimpregnowany). Węgiel aktywny jest umieszczony w wymienialnych woreczkach. Wszystkie elementy zbudowane są z materiałów odpornych na korozję (np. PE, stali nierdzewnej i innych), z regulowanym zamknięciem dźwigniowym, rozprężającym typu toggle oraz wbudowaną uszczelką nieprzepuszczającą odoru pomiędzy filtrem a ścianką studni. Zawory odprowadzające wody deszczowe i nieprzepuszczające odorów. Komplet ten jest instalowany zgodnie z danymi producenta, filtr umieszczony jest pod osadnikiem mułu/ osadu System ROMOLD lub równorzędny. ACTIV-CARBON FILTR STUDNI KANALIZACYJNYCH Ilość Detal Nazwa artykułu 1-5 FIS-0600 Filtr Activ-carbon przeznaczony do studni 6-10 FIS-0600 ściekowych > 10 FIS-0600 Zapasowy wkład do filtra dla studni 1 CAR-0600 ściekowych Activ-Filter by ROMOLD Bez zapachów dzięki filtrom Activ-carbon dla studni ściekowych. 4 Activ-carbon filtr dla studni ściekowych montowanych w otworze włazowym Schemat działania ROMOLD Activ-carbon filtra w studniach kanalizacyjnych..

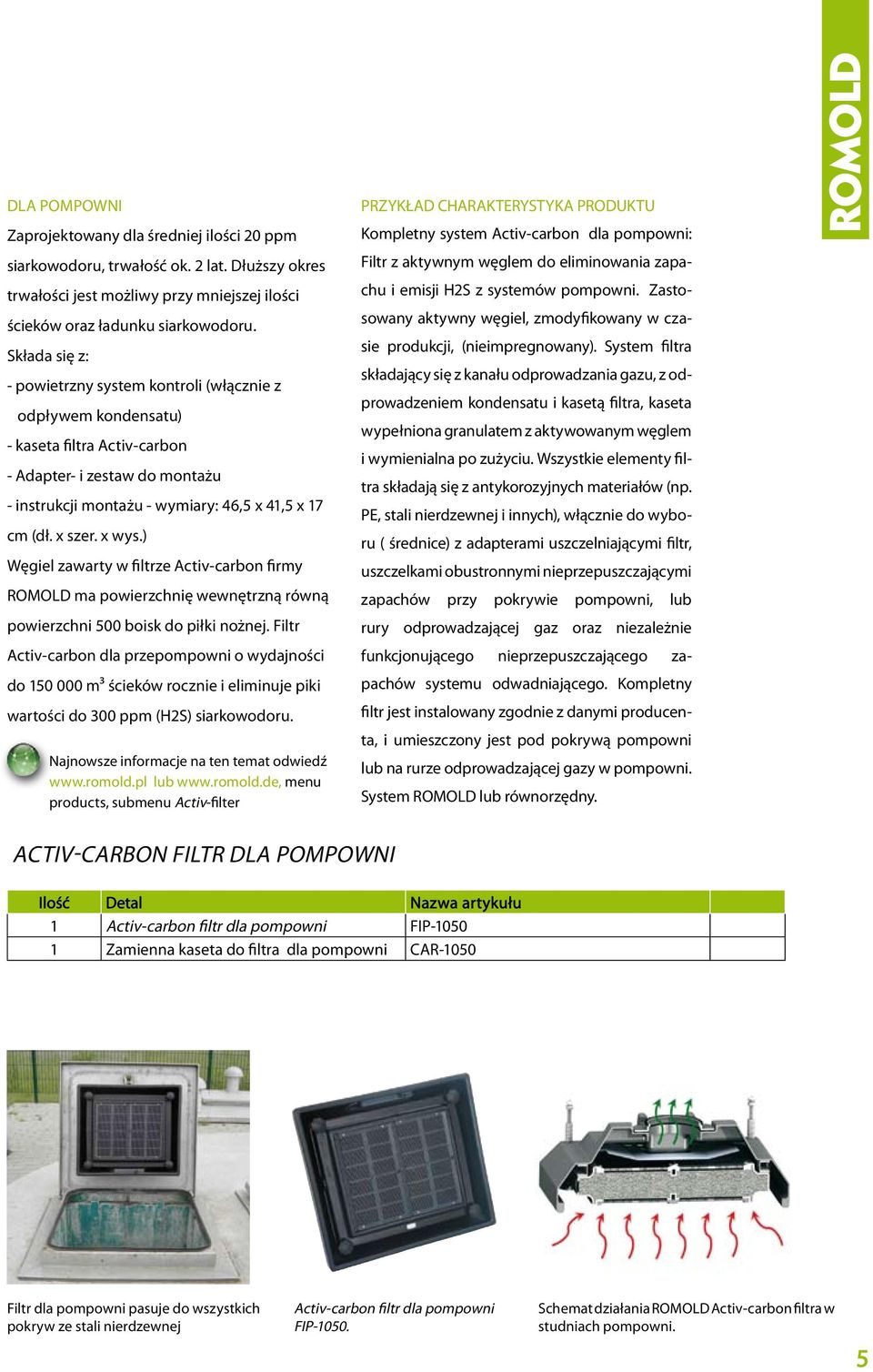

5 DLA POMPOWNI Zaprojektowany dla średniej ilości 20 ppm siarkowodoru, trwałość ok. 2 lat. Dłuższy okres trwałości jest możliwy przy mniejszej ilości ścieków oraz ładunku siarkowodoru. Składa się z: - powietrzny system kontroli (włącznie z odpływem kondensatu) - kaseta filtra Activ-carbon - Adapter- i zestaw do montażu - instrukcji montażu - wymiary: 46,5 x 41,5 x 17 cm (dł. x szer. x wys.) Węgiel zawarty w filtrze Activ-carbon firmy ROMOLD ma powierzchnię wewnętrzną równą powierzchni 500 boisk do piłki nożnej. Filtr Activ-carbon dla przepompowni o wydajności do m³ ścieków rocznie i eliminuje piki wartości do 300 ppm (H2S) siarkowodoru. Najnowsze informacje na ten temat odwiedź lub menu products, submenu Activ-filter PRZYKŁAD CHARAKTERYSTYKA PRODUKTU Kompletny system Activ-carbon dla pompowni: Filtr z aktywnym węglem do eliminowania zapachu i emisji H2S z systemów pompowni. Zastosowany aktywny węgiel, zmodyfikowany w czasie produkcji, (nieimpregnowany). System filtra składający się z kanału odprowadzania gazu, z odprowadzeniem kondensatu i kasetą filtra, kaseta wypełniona granulatem z aktywowanym węglem i wymienialna po zużyciu. Wszystkie elementy filtra składają się z antykorozyjnych materiałów (np. PE, stali nierdzewnej i innych), włącznie do wyboru ( średnice) z adapterami uszczelniającymi filtr, uszczelkami obustronnymi nieprzepuszczającymi zapachów przy pokrywie pompowni, lub rury odprowadzającej gaz oraz niezależnie funkcjonującego nieprzepuszczającego zapachów systemu odwadniającego. Kompletny filtr jest instalowany zgodnie z danymi producenta, i umieszczony jest pod pokrywą pompowni lub na rurze odprowadzającej gazy w pompowni. System ROMOLD lub równorzędny. ACTIV-CARBON FILTR DLA POMPOWNI Ilość Detal Nazwa artykułu 1 Activ-carbon filtr dla pompowni FIP Zamienna kaseta do filtra dla pompowni CAR-1050 Filtr dla pompowni pasuje do wszystkich pokryw ze stali nierdzewnej Activ-carbon filtr dla pompowni FIP Schemat działania ROMOLD Activ-carbon filtra w studniach pompowni. 5

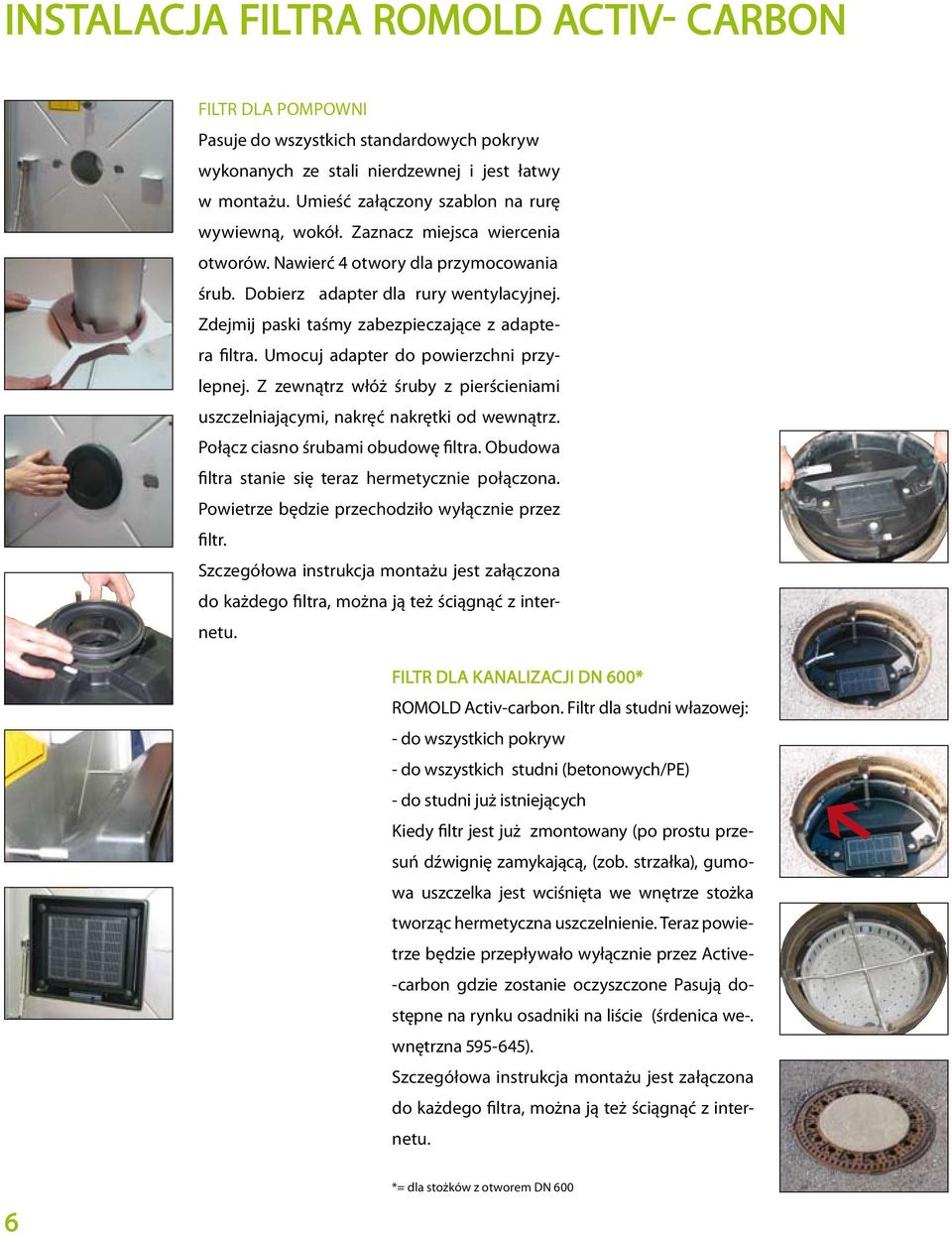

6 INSTALACJA FILTRA ROMOLD Activ- carbon FILTR DLA POMPOWNI Pasuje do wszystkich standardowych pokryw wykonanych ze stali nierdzewnej i jest łatwy w montażu. Umieść załączony szablon na rurę wywiewną, wokół. Zaznacz miejsca wiercenia otworów. Nawierć 4 otwory dla przymocowania śrub. Dobierz adapter dla rury wentylacyjnej. Zdejmij paski taśmy zabezpieczające z adaptera filtra. Umocuj adapter do powierzchni przylepnej. Z zewnątrz włóż śruby z pierścieniami uszczelniającymi, nakręć nakrętki od wewnątrz. Połącz ciasno śrubami obudowę filtra. Obudowa filtra stanie się teraz hermetycznie połączona. Powietrze będzie przechodziło wyłącznie przez filtr. Szczegółowa instrukcja montażu jest załączona do każdego filtra, można ją też ściągnąć z internetu. FILTR DLA KANALIZACJI DN 600* ROMOLD Activ-carbon. Filtr dla studni włazowej: - do wszystkich pokryw - do wszystkich studni (betonowych/pe) - do studni już istniejących Kiedy filtr jest już zmontowany (po prostu przesuń dźwignię zamykającą, (zob. strzałka), gumowa uszczelka jest wciśnięta we wnętrze stożka tworząc hermetyczna uszczelnienie. Teraz powietrze będzie przepływało wyłącznie przez Active- -carbon gdzie zostanie oczyszczone Pasują dostępne na rynku osadniki na liście (śrdenica we-. wnętrzna ). Szczegółowa instrukcja montażu jest załączona do każdego filtra, można ją też ściągnąć z internetu. 6 *= dla stożków z otworem DN 600

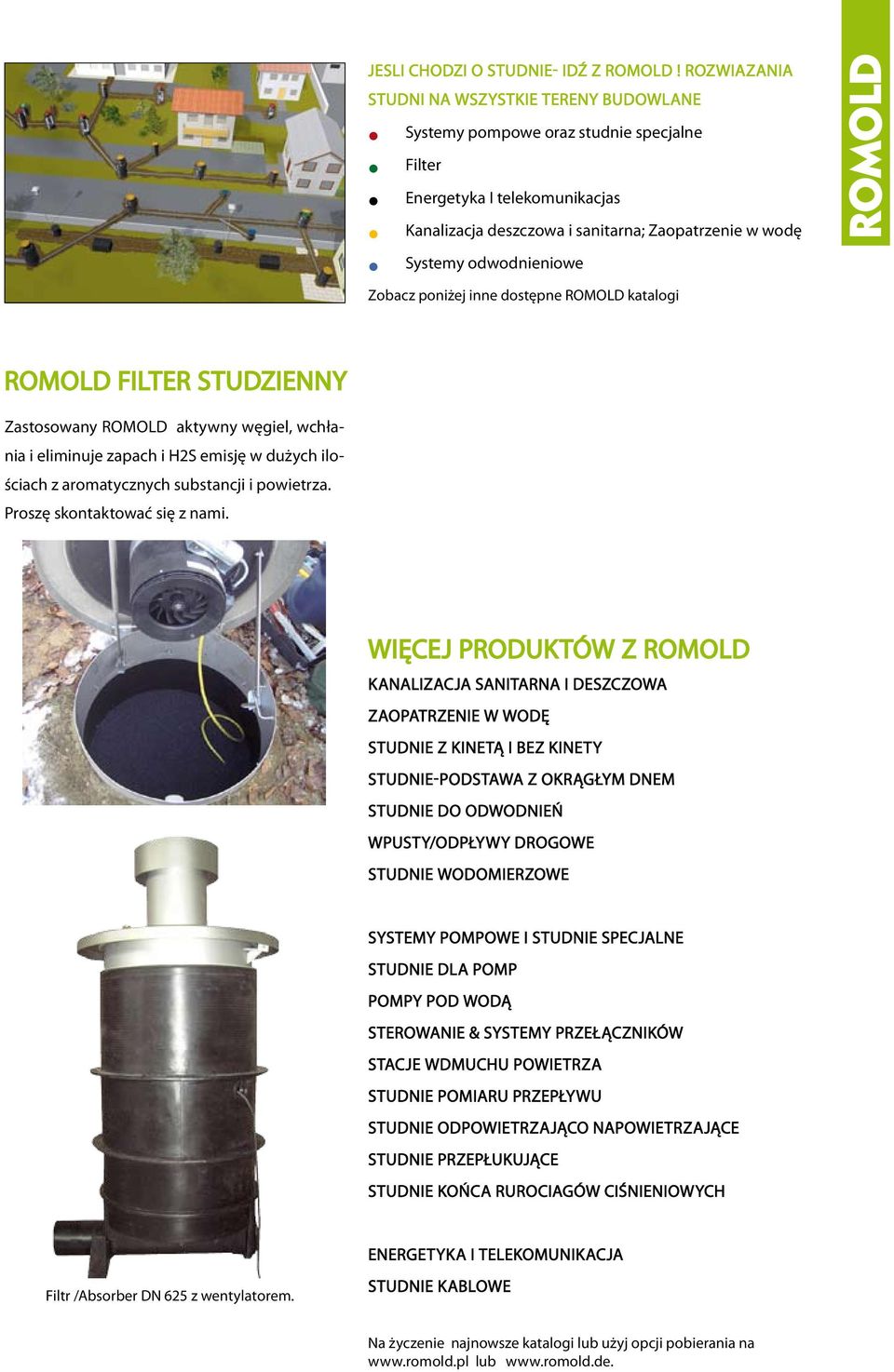

7 JESLI CHODZI O STUDNIE- IDŹ Z ROMOLD! ROZWIAZANIA STUDNI NA WSZYSTKIE TERENY BUDOWLANE Systemy pompowe oraz studnie specjalne Filter Energetyka I telekomunikacjas Systemy odwodnieniowe Kanalizacja deszczowa i sanitarna; Zaopatrzenie w wodę Zobacz poniżej inne dostępne ROMOLD katalogi ROMOLD FILTER STUDZIENNY Zastosowany ROMOLD aktywny węgiel, wchłania i eliminuje zapach i H2S emisję w dużych ilościach z aromatycznych substancji i powietrza. Proszę skontaktować się z nami. Więcej produktów z ROMOLD KANALIZACJA SANITARNA I DESZCZOWA ZAOPATRZENIE W WODĘ STUDNIE Z kinetą I BEZ KINETY STUDNIE-PODSTAWA Z OKRĄGŁYM DNEM STUDNIE DO ODWODNIEŃ WPUSTY/ODPŁYWY DROGOWE STUDNIE WODOMIERZOWE SYSTEMY POMPOWE I STUDNIE SPECJALNE STUDNIE DLA POMP POMPY POD WODĄ STEROWANIE & SYSTEMY PRZEŁĄCZNIKÓW STACJE WDMUCHU POWIETRZA STUDNIE POMIARU PRZEPŁYWU STUDNIE ODPOWIETRZAJĄCO NAPOWIETRZAJĄCE STUDNIE PRZEPŁUKUJĄCE STUDNIE KOŃCA RUROCIAGÓW CIŚNIENIOWYCH ENERGETYKA I TELEKOMUNIKACJA Filtr /Absorber DN 625 z wentylatorem. STUDNIE KABLOWE Na życzenie najnowsze katalogi lub użyj opcji pobierania na lub

8 ROMOLD POLSKA Porcelanowa Katowice Tel.: Fax: Z zastrzeżeniem do zmian w technologii i wyposażeniu. Ceny nie zawierają stosowanego podatku sprzedaży. Nasze ogólne terminy i warunki określone. FI
