1 O STUDNIACH WIEMY WIELE... Ekonomiczne rozwiązania systemowe.2017

2 Spis treści Filtr -Activ FIS nowej generacji ZASTOSOWANIE FILTRÓW 144 WĘGIEL CZYNI RÓŻNICĘ 146 FILTR - ACTIV DLA STUDNI KANALIZACYJNYCH 148 INSTRUKCJA MONTAŻU 149 FILTRY ADSORPCYJNE 150 ROZWIĄZANIE PROBLEMU ODORU 151 NEU

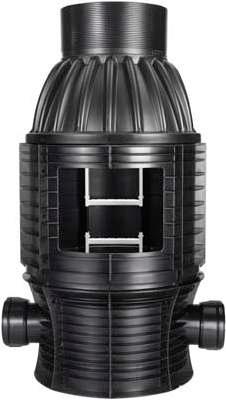

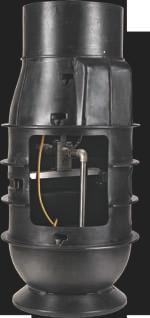

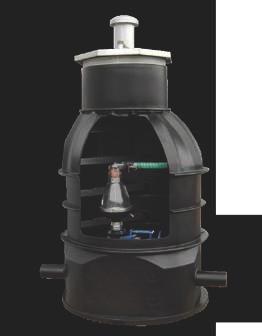

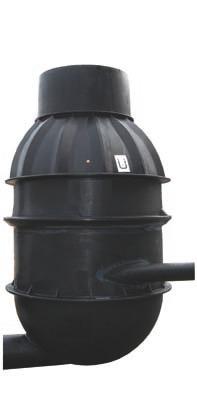

3 ZASTOSOWANIE FILTRÓW ZALETY FILTRÓW -ACTIV: tychmiastowa adsorpcja fizycz i chemisorpcja Filtr -Activ wodoodporność czynnika aktywnego brak konieczności wilżania złoża dobre parametry pracy w środowisku suchym i wilgotnym niski opór dyfuzyjny dobre parametry pracy w niskim, nieciągłym oraz wysokim stężeniu H2S krótki czas reakcji Nowość: system uszczelniany powietrzem długa żywotność produktu łatwa instalacja i wymia Studnia rozpręż typ. ATV-DVWK-A 157 Studnia kalizacyj DN DN 1000 Węgiel aktywny Filtr -Activ Filtr z kasetami Studnia rozpręż Pompownia DN DN 3600 Studnia z zaworem powietrzająco - odpowietrzającym DN DN

4 WĘGIEL CZYNI RÓŻNICĘ Zmodyfikowany węgiel aktywny domieszka zmodyfikowany węgiel aktywny wolne mikropory wyższe obciążenie Węgiel aktywny jest rezultatem programu Federalnego Ministerstwa ds. Gospodarki i Technologii Zarządzanie siecią Wschód pod przewodnictwem Fraunhofer IUSE UMSICHT. Jest wytwarzany skalę przemysłową i jego działanie moż wykazać w praktyce oraz podstawie obliczeń. impregnowany węgiel (mocno zredukowa wydajność) CO TO JEST WĘGIEL AKTYWNY? Węgiel aktywny jest pochodną węgla o bardzo porowatej strukturze i bardzo dużej powierzchni wewnętrznej. Ta powierzchnia wewnętrz wiąże atomy i molekuły siłą przyciągania (adhezja). Jeden gram węgla aktywnego posiada powierzchnię wewnętrzną o rozmiarze m². Węgiel aktywny składa się z mikroporów (do 1nm), mezoporów (1-25 nm) oraz makroporów (powyżej 25 nm). Węgiel aktywny jest produkowany od początków XX w. ZMODYFIKOWANY WĘGIEL AKTYWNY Węgiel aktywny był stosowany do usuwania nieprzyjemnych zapachów od daw. Węgiel Activ, posiadający efekt katalityczny, stosowany jest od niedaw. Służy do obniżania poziomu stężenia oraz zapachu siarkowodoru H2S. Sekret tkwi w opatentowanym procesie produkcyjnym zastosowanym przez firmę w preparacie Activ-carbon Substancja wymiar [nm] blokowane mikropory niższe obciążenie impregcja chemiczne właściwości zdolności adsorpcyjne węgla -ACTIV C 4 H 10 (Butan) 0,41 niepolarny bardzo dobre C 6 H 6 (Benzol) 0,67 niepolarny bardzo dobre H 2 S (Siarkowodór) 0,36 polarny bardzo dobre NH 3 (Amoniak) 0,38 polarny bardzo dobre ZALETY MODYFIKACJI: łatwo dostępne mikropory skuteczne wchłanianie przy krótkim czasie przebywania duża ilość porów duża ładowność Tak zmodyfikowany węgiel Activ działa tychmiast poprzez reakcję katalityczną, nie zagrażając wydajności adsorpcyjnej pochodzącej z powierzchni zewnętrznej (impregcji). Blokuje to mikro i mezopory, co ma decydujące zczenie dla procesu adsorpcji i w zczący sposób redukuje obszar powierzchni wewnętrznej a więc tym samym zdolność adsorpcyjną. 5 g obszaru wewnętrznej powierzchni w węglu Activ jest mniej więcej równoważne rozmiarowi jednego boiska do piłki nożnej. Wkład węglowy w Filtrze Activ ma powierzchnię wewnętrzną 500 boisk piłkarskich. Bez względu to, czy dzień jest gorący, czy zimny, wilgotny, czy suchy wegiel Activ zachowuje swoją skuteczność cały czas. Dzięki opatentowanemu węglowi Activ frmy, problem elimicji nieprzyjemnych zapachów został rozwiązany przez katalityczne przekształcenie. ADSORPCJA Węgiel Activ został zaprojektowany specjalnie do usuwania zapachu siarkowodoru i amoniaku, ale ze względu zastosowanie wyjątkowego procesu aktywowania węgla inne wydzielające zapach substancje typowe dla ścieków mogą być wchłonięte w procesie adsorpcji a wydzielane przez nie zapachy mogą być w dużym stopniu wyeliminowane. Adsorpcja zachodzi przede wszystkim w mikro i mezoporach. Rozmiar porów oraz ich rozkład wielkości determinuje charakterystykę adsorpcji danej substancji, niezależnie od jej rozmiaru i cech chemicznych. ADSORPCJA FIZYCZNA I CHEMISORPCJA Substancje niepolaryzacyjne (np. węglowodory) są bardzo efektywnie adsorbowane przez węgiel Activ (adsorpcja fizycz). Przebieg adsorpcji substancji polaryzacyjnej (np. siarkowodoru H2S) przez węgiel aktywny może zostać przyspieszony za pomocą szczególnego rodzaju adsorpcji oraz reakcji powierzchniowej - chemisorpcji (adsorpcji chemicznej). KIEDY POWSTAJE ODÓR Kiedy ludzie zużywają mniej wody, podczas gdy sieci kalizacyjne są przewymiarowane a w tym samym czasie wzrasta ilość ścieków przemysłowych, odór może być wyjątkowo dokuczliwy, nie tylko w czasie gorących dni. Stosując węgiel Activ, który jest oporny wilgoć i warunki suche, nie występuje ryzyko gromadzenia się odorów i konieczność hermetycznego zamknięcia studni, jak to ma miejsce w innych systemach

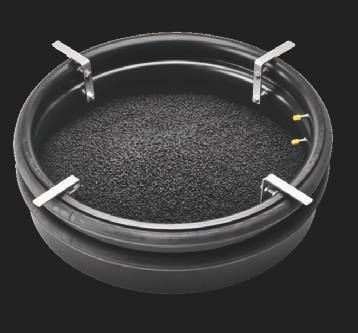

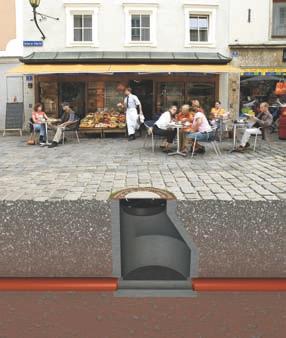

5 FILTR -Activ Dla studni kalizacyjnych INSTRUKCJA MONTAŻU Activ-Filter by Zeskanuj kod Qr Aktualizację ten temat moż zleźć stronie w dziale Produkty - Filtry Activ Nowość: system uszczelniany powietrzem Zapobiega odorowi, montowany pod włazem Filtr -Activ dla kalizacji DLA KANALIZACJI Łatwy w montażu filtr pasuje do każdego typu włazu kałowego z otworem DN 625. Opcjolnie dostosowany jest również do instalacji we włazach o średnicach od 59,5 do 65 cm. Kompaktowa budowa pozwala instalację w każdym czasie eksploatacji, w studniach z tworzywa i betonowych. Przy standardowym obciążeniu siarkowodorem H2S, filtr może pracować do 5 lat. W SKŁAD KOMPLETU WCHODZĄ: Obudowa (wraz z odwodnieniem) Wkład z węglem -Activ Ręcz pompka do systemu uszczelniającego Instrukcja montażu Wymiary: 59,5 64,5 x 22 cm (ø x H) FILTR -ACTIV do kalizacji Schemat filtra -Activ OPIS DO PROJEKTU Filtr FIS nowej generacji zawierający wkład w postaci 5 kg węgla Active. Filtr antyodorowy FIS zawierający wkład z węglem aktywnym (nieimpregnowanym) umieszczony w zwężce studni średnicach od 595 do 650 mm zawierający 5 kg węgla aktywnego ACTIVE. Filtr dedykowany dla przepływów powietrza V = 2,5 m3/h. Filtr dedykowany do redukcji zapachów powstających w sieciach kalizacyjnych zawierających w swoim składzie związki siarkowodoru i amoniaku dla studni kałach grawitacyjnych włazowych lub rewizyjnych. Filtr zbudowany z materiałów odpornych korozję (PE polietylen oraz stal szlachet), łatwy montaż poprzez możliwość zawieszenia za pomocą zintegrowanych łapek w podcięciu ramy włazu kalizacyjnego oraz możliwość dopasowania za pomocą 2 dmuchanych węży gumowych do otworu w studni w zakresie od 59 do 650 mm. Węgiel aktywny sycony o średnicy 4 mm. Węgiel nieimpregnowany bazujący węglu drzewnym z dodatkiem organicznych środków wiążących, aktywowany parą wodną. Węgiel aktywny jest poddany chemicznej modyfikacji przed wytworzeniem powierzchni zewnętrznej porów, co poprawia w zczący sposób właściwości adsorpcyjne. W przypadku obciążenia HS2 25 ppm przewidywa żywotność około 1200 dni System lub równoważny. MONTAŻ W STUDNI Filtr -Activ FIS dla wszystkich rodzajów włazów dla wszystkich rodzajów studni (beton lub tworzywo) do łatwego montażu i demontażu oraz bezproblemowej wymiany węgla Założenie filtra stępuje poprzez założenie go przy pomocy wykonych ze stali szlachetnej zawiesi w ramie włazu w wyżłobieniach przewidzianych do montażu łapacza zanieczyszczeń. Dopasowanie wymiaru oraz uzyskanie szczelności pomiędzy ściankami studni a filtrem stępuje poprzez pełnienie węży gumowych powietrzem do ciśnienia ok. 1bar. Szczelne dopasowanie filtra do ścianek studni zaopatrzonej w to rozwiązanie jest podstawowym elementem jego prawidłowej pracy. Filtr tej konstrukcji moż stosować w otworach od 595 do 650 mm. Poprzez zastosowanie tego typu filtra otrzymuje się także dodatkowo zabezpieczony łapacz zanieczyszczeń (liści) wykony z materiałów nie podlegających korozji tworzywo sztuczne. Szczegółowa informacja temat montażu zjduje się stronie producenta lub stronie dystrybutora AKCESORIA Ilość Szczegóły Numer atykułu Ce 1 5 FIS Filtr -Activ do kalizacji FIS >10 FIS Szczegóły Numer Artykułu Ce Ręcz pompka do systemu uszczelniającego Kompresor z manometrem 12 V, do systemu uszczelniającego Wkład zapasowy wegla aktywnego Activ - 5 kg ROM-Hand VOM-Kom-12V CAR
