1 Podstawowe czynności konserwacyjne wagi Eco Label

2 Spis treści: Strona Podłączenie akumulatora 2 Komunikacja 3 Drukarka.. 7 Zakładanie papieru 7 Wymiana wspornika rolki nawijania podkładu 9 Zamontowanie podpórki wspornika nawijania podkładu. 12 Wymiana drukarki lub czyszczenie drukarki z wklejonej etykiety. 13 1

3 Podłączenie akumulatora W opakowaniu transportowym akumulator jest umieszczony osobno. Należy włożyć go do pojemnika pod szalką z lewej strony. Przy podłączaniu zwrócić uwagę na biegunowość podłączenia (czerwoną końcówkę do czerwonej i czarną do czarnej). W czasie podłączania nie wolno zewrzeć końcówek akumulatora. Akumulator w nowej wadze może nie być w pełni naładowany, dlatego przy pierwszym włączeniu wagi przez kilka pierwszych godzin należy korzystać z zasilania sieciowego i naładować akumulator. Stan naładowania pokazuje wskaźnik. Jeśli zaczyna mrugać to znaczy, że akumulator jest bliski rozładowania. Uwagi: 1. Zasilanie z akumulatora wewnętrznego wagi jest konieczne dla pracy drukarki wagi. Bez podłączonego naładowanego akumulatora waga nie da się uruchomić. 2. Akumulator ładuje się zarówno przy włączonej jak i wyłączonej wadze. W wadze używanej przy zbyt luźnym złączu przewodu i akumulatora oporność styku jest zbyt duża i waga zachowuje się tak, jakby akumulator nie był podłączony. Należy zacisnąć złącze konektorowe. 2

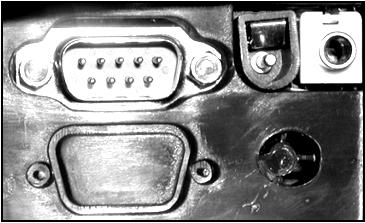

4 Komunikacja Każda waga jest wyposażona w dwa interfejsy: RS 232 i RS 485. Są one umieszczone w jednym gnieździe w wadze. Interfejs RS 485 służy do połączenia wag między sobą w sieć. Maksymalnie można połączyć 8 wag. Wszystkie wagi pracują w jednej sekcji tzn. są identycznie zaprogramowane (za wyjątkiem klawiszy bezpośredniego dostępu i formatów etykiet) i przesyłają między sobą informacje o sprzedaży. Waga z najniższym numerem pełni rolę wagi Master. To ona rozsyła do pozostałych wag dane nowego towaru a także zbiera dane o sprzedaży. Tylko z niej można uzyskać informację o sumach sprzedaży. Przez interfejs RS 232 łączymy wagą Master z komputerem. Jeśli chcemy stworzyć kilka sekcji wag, każdą sekcję trzeba podłączyć w komputerze do innego gniazda RS 232. Jeśli brak w komputerze dodatkowych gniazd RS 232, to można zainstalować w nim dodatkową kartę z interfejsami RS 232 lub zastosować Multiplekser 8xRS232. Jest to dodatkowe urządzenie podłączane do interfejsu RS 232 w komputerze i umożliwia ono podłączenie 8 sekcji wag. Opis urządzenia i oprogramowania do niego można znaleźć w opisie Współpraca wagi Eco Label i Eco Print z Multiplekserem 8xRS232 umieszczonym na stronie w zakładce Serwis > Pliki do pobrania > Komunikacja. Schemat połączenia wag Gniazdo RS 232C oraz RS 485 umieszczone jest w podstawie wagi. Złącze komunikacyjne Zasilanie 12V,500mA Złącze szuflady zewnętrznej Poniższy rysunek podaje opis wyprowadzeń w gnieździe wagi. Schemat wykonania połączenia Waga Komputer. RS 232C RS 485 1,7 GND 4,5 L- 2 TXD 6,8 L+ 3 RXD 9 DTR 3

5 Schemat połączenia wag między sobą. W celu uniknięcia zakłóceń przy długich połączeniach zaleca się zastosowanie przewodu w postaci pary skrętek w ekranie. Maksymalna długość przewodu 100 m. Trzeba pamiętać, że przed podłączeniem wagi do sieci wag a także podłączeniem wagi do komputera należy wyłączyć jej zasilanie klawiszem. Ustanowienie sieci wag Przed połączeniem wag w sieć należy na każdej wadze: Skasować dane w wadze wg p. 800 Menu: Kasowanie pamięci RAM i p. 801 Menu: Kasowanie pamięci EEPROM Sprawdzić w konfiguracji ręcznej sieci wg p. 401 Menu: Konfiguracja ręczna, czy waga jest zarejestrowana jako jedyna w sieci. Jeśli jest kilka wag, należy usunąć pozostałe. Nadać każdej wadze odpowiedni numer w instalowanej sieci w Opcjach specjalnych programowania wg p. 716 Menu. Numery zaczynać od 1. Po wykonaniu powyższych czynności połączyć wagi w sieć wg Schematu połączenia wag przedstawionego powyżej i: Włączyć zasilanie we wszystkich wagach Na jednej z wag przeprowadzić automatyczną konfigurację wg p. 400 Menu: Automatyczna konfiguracja. Jako wagę Master podać wagę z najniższym numerem. 4

6 Zaprogramować bazę towarową bezpośrednio na wadze Master lub przesłać ją z komputera. Waga Master prześle ją do pozostałych wag. Uwagi: Jeśli programowania dokonano na wadze Master, to należy ręcznie przesłać do pozostałych wag przypisanie towarów do klawiszy bezpośrednich wg p. 403 Menu: Aktualizacja klawiszy bezpośrednich i zaprogramowane wartości tary wg p. 404 Menu: Aktualizacja tary Jeśli programowania dokonano przez komputer, to należy zaprogramować dodatkowo na wadze Master przypisanie towarów do klawiszy bezpośrednich wg.p 302 Menu i wykonać uaktualnienie z wagi Master przypisanie towarów do klawiszy wg p. 403 Menu: Aktualizacja klawiszy bezpośrednich lub w innych wagach zaprogramować je inaczej. Praca wag w sieci Wszystkie wagi zarejestrowane w sieci muszą być włączone. Jeśli brak którejkolwiek wagi, w przypadku próby dodania towaru w paragonie lub wydrukowania etykiety jest wyświetlany komunikat błędu z numerem brakującej wagi (np. 2) i operacja jest blokowana. Należy usunąć wagę z sieci (opis poniżej), aby móc pracować dalej na pozostałych wagach. Usunięcie wagi z sieci W celu usunięcia wagi z rejestru sieci należy: Odłączyć wagę od sieci Na jednej z pozostałych wag przeprowadzić automatyczną konfigurację sieci wg p. 400 Menu: Automatyczna konfiguracja Jeśli chcemy usunąć wagę Master, to zostaną utracone informacje o sprzedaży. Dodanie wagi do sieci Przed połączeniem nowej wagi do sieci należy na tej wadze: Skasować dane w wadze wg p. 800 Menu: Kasowanie pamięci RAM i p. 801 Menu: Kasowanie pamięci EEPROM Sprawdzić w konfiguracji ręcznej sieci wg p. 401 Menu: Konfiguracja ręczna, czy waga jest zarejestrowana jako jedyna w sieci. Jeśli jest kilka wag, należy usunąć pozostałe. Nadać wadze odpowiedni numer w instalowanej sieci w Opcjach specjalnych programowania wg p. 716 Menu. Po wykonaniu powyższych czynności podłączyć wagę do sieci wg zamieszczonego powyżej Schematu połączenia wag i: 5

7 Włączyć zasilanie we wszystkich wagach (na czas podłączania wagi we wszystkich wagach zasilanie powinno być wyłączone) Na jednej z wag przeprowadzić automatyczną konfigurację wg p. 400 Menu: Automatyczna konfiguracja. Jako wagę Master podać wagę z najniższym numerem. Baza danych towarów sama się zaktualizuje. Należy dodatkowo ręcznie przesłać do podłączanej wagi przypisanie towarów do klawiszy bezpośrednich wg p. 403 Menu: Aktualizacja klawiszy bezpośrednich i zaprogramowane wartości tary wg p. 404 Menu: Aktualizacja tary oraz w przypadku stosowania indywidualnie programowanej etykiety także formaty etykiet wg p. 405 Menu: Aktualizacja etykiet. 6

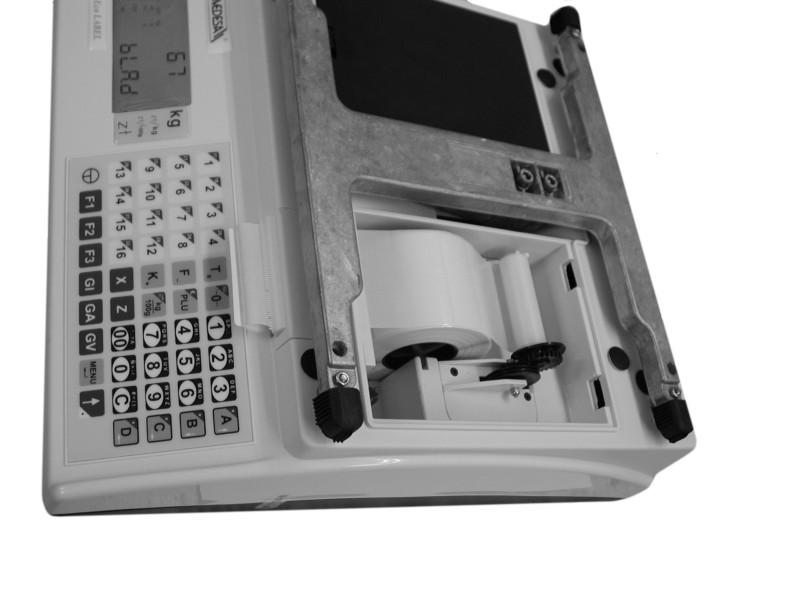

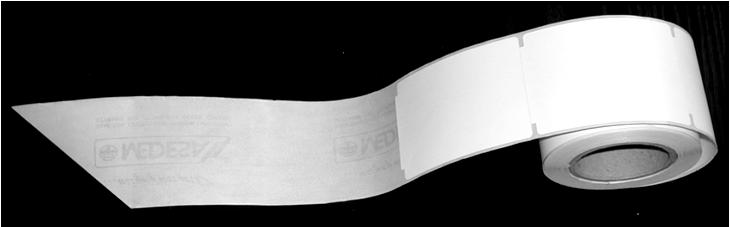

8 Drukarka Zakładanie papieru Na skutek nieprawidłowego zakładania rolki samoprzylepnych etykiet często dochodzi do wklejenia się etykiety w drukarkę bądź w szczelinę w obudowie wagi. Prawidłowa procedura zakładania papieru Szczelina B Szczelina A Wałek rolki etykiet Wałek zwijacza podkładu Wspornik wałka zwijacza Wałek rolki papieru ciągłego Wgłębienie C jest następująca: Usunąć kilka etykiet z końca rolki (ok. 20 cm) z początku rolki, przyciąć lub zagiąć ukośnie podkład papieru. Wsunąć podkład papieru przez szczelinę A. Zwrócić uwagę na ułożenie rolki kierunek odwijania papieru z rolki powinien być zgodny z zaznaczonym na rysunku strzałką. W przypadku odwrotnego założenia rolki pierwsza etykieta wklei się w drukarkę. 7

9 A Rolkę etykiet założyć na wałek o dużej średnicy i umieścić we wgłębieniach C. Nacisnąć kolejno klawisze. Waga automatycznie przewinie wprowadzany podkład papieru. Klawisze naciskać tyle razy aż pierwsza etykieta wejdzie do szczeliny. Podkład papieru wsunąć z powrotem do komory drukarki przez szczelinę B B Wałek zwijacza podkładu wysunąć z zaczepów wspornika. Wałek wysuwać wyjmując jednocześnie jego końce z obu wsporników i podnosząc go pionowo do góry. Wszelkie wyginanie na boki prowadzi do uszkodzenia wspornika i konieczności jego wymiany. 8

10 Koniec podkładu papieru umocować w wałku zwijacza podkładu papieru i wałek wcisnąć w zaczepy wspornika. Napiąć podkład papieru wciskając kolejno klawisze i zamknąć komorę drukarki. Uwaga: Nie dopuścić do poluzowania papieru, jak na rysunku poniżej. Może to doprowadzić do wklejenia się etykiety w mechanizm drukarki. Papier zawsze powinien być napięty. Jeśli papier na nowej rolce różni się od poprzedniego parametrami należy skalibrować czujnik etykiet w drukarce naciskają kolejno klawisze menu programowania wg funkcji Kalibrację można też wykonać w 9

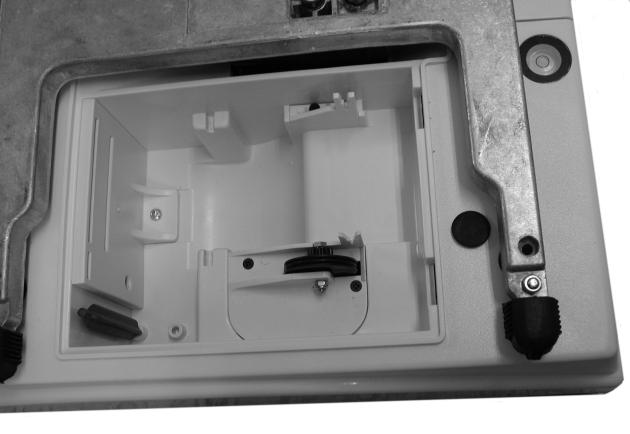

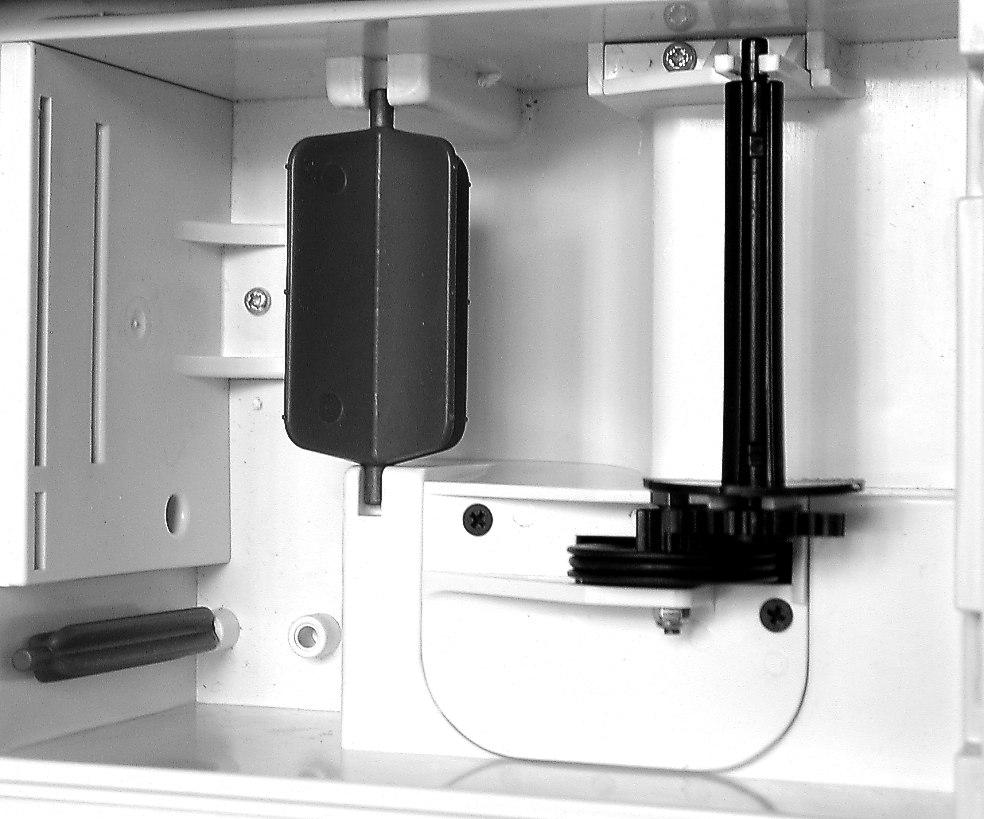

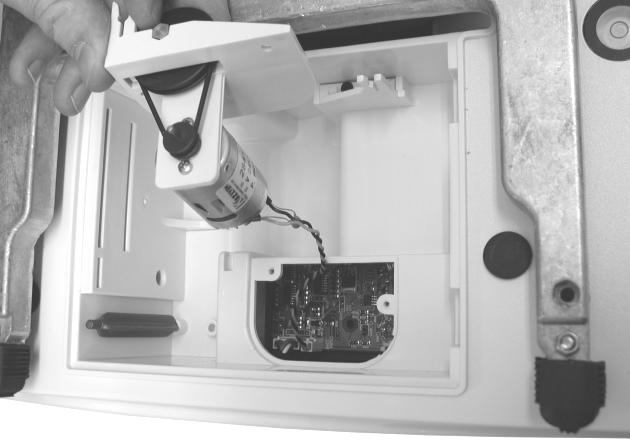

11 Wymiana wspornika rolki nawijania podkładu Wymontowanie wspornika wykonać korzystając z poniższych wskazówek: Odkręcić 2 wkręty zaznaczone strzałkami Wyjąć zespół silnika napędu wraz ze wspornikiem Gniazdo podłączenia silnika 10

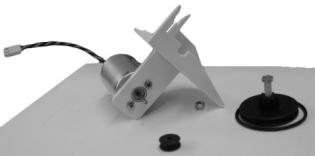

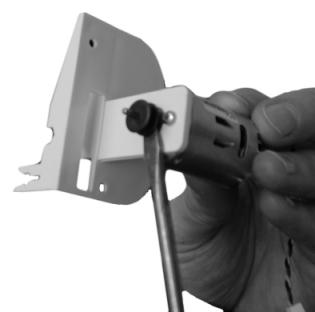

12 Odkręcić nakrętkę mocującą koło pasowe i zdjąć koło pasowe Zsunąć z ośki małe koło pasowe Montaż wspornika wykonać w odwrotnej kolejności 11

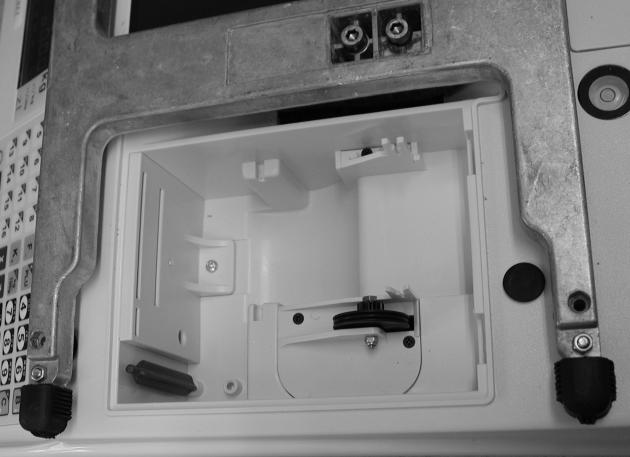

13 Zamontowanie podpórki wspornika rolki nawijania podkładu Ze względu na częste przypadki łamania wspornika rolki nawijania podkładu podczas nieumiejętnego wyjmowania rolki nawijania podkładu wprowadzono dodatkowy element zabezpieczający wspornik. Jest to odpowiednio wyprofilowany kątownik z tworzywa sztucznego, który należy wkleić tak jak pokazuje to rysunek. Przy wklejaniu podpórki zwrócić uwagę, aby nie przeszkadzała ona w obrocie koła rolki na podkład. Podpórkę Do wklejenia użyć szybkoschnącego kleju cyjanoakrylowego. podpórka 12

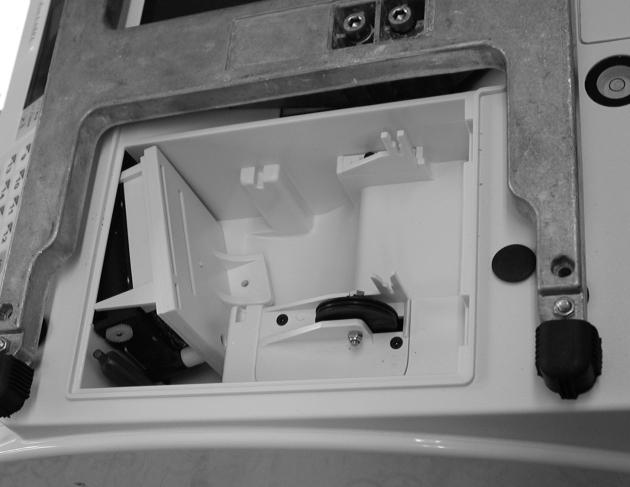

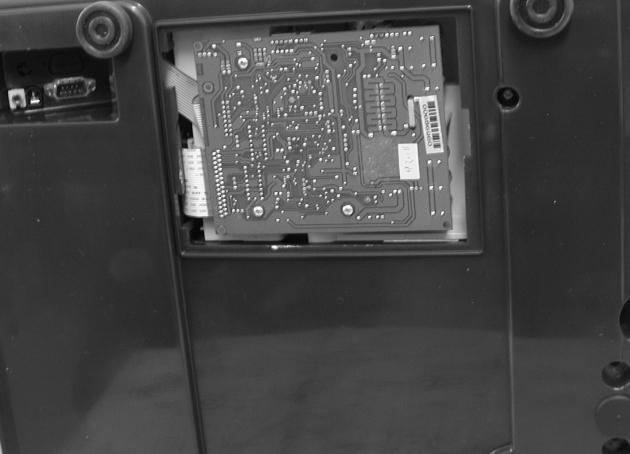

14 Wymiana drukarki lub czyszczenie drukarki z wklejonej etykiety Jeśli etykieta lub jej cześć jest wklejona głęboko w skazówek e drukarki w trudno dostępnym miejscu, trzeba wyjąć drukarkę z wagi w celu jej oczyszczenia. Wymontowanie drukarki wykonać korzystając z następujących skazówek: zdjąć osłonę płytki drukarki pociągając za zaczep oznaczony strzałką odkręcić 3 wkręty mocujące płytę drukarki wysunąć płytę 13

15 odłączyć okrągły (1) i płaski, foliowy (2) przewody drukarki (przy ponownym łączeniu zwrócić uwagę na centralne i prostopadłe wkładanie przewodu do złącza, aby uniknąć uszkodzenia końcówki) 1 2 odkręcić wkręt mocujący osłonę drukarki wysunąć osłonę wraz z drukarką wykonują ruch w kolejności i kierunku pokazanej strzałkami 1 14

16

17 odkręcić 2 wkręty mocujące drukarkę do osłony odkręcić trzeci wkręt mocujący drukarkę do osłony Rozłączyć drukarkę i oslonę 16

18 W przypadku czyszczenia drukarki z wklejonej etykiety należy sprawdzić szczelinę (wskazaną strzałką), przez którą przechodzi papier W przypadku czyszczenia głowicy drukarki zdemontować sprężynę dociskającą głowicę do gumowego wałka a potem delikatnie odchylić głowicę. Nie używać twardych, metalowych narzędzi Montaż głowicy przeprowadzić w odwrotnej kolejności. 17
