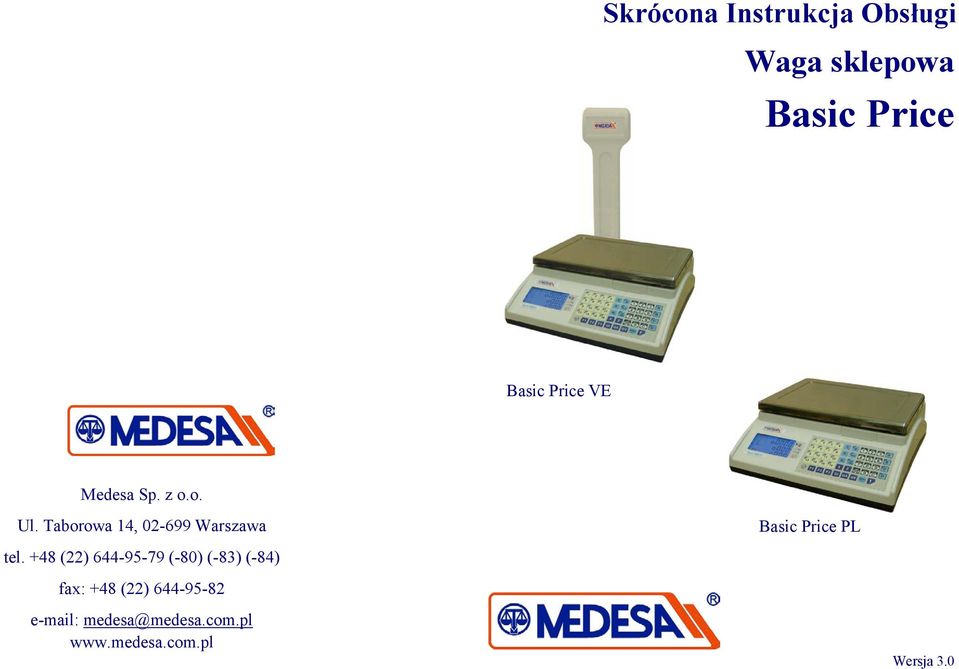

1 Skrócona Instrukcja Obsługi Waga sklepowa Basic Price Basic Price VE Medesa Sp. z o.o. Ul. Taborowa 14, Warszawa Basic Price PL tel. +48 (22) (-80) (-83) (-84) fax: +48 (22) medesa@medesa.com.pl Wersja 3.0

2

3 Rozpakowanie wagi Jeżeli waga jest z wyświetlaczem na słupku, to należy wyjmować ją z pudełka ostrożnie, bo podstawa wagi jest połączona ze słupkiem wyświetlacza tylko przewodem. Uwaga: Nie podnoś wagi trzymając ją za słupek lub szalkę. Montaż słupka wyświetlacza po transporcie wagi Z podstawy wagi w miejscu mocowania słupka wyjąć zaślepkę gumową Podnieś słupek i sprawdź, czy przewód nie jest skręcony. Słupek należy wprowadzić do otworu w podstawie wagi, z którego wychodzi przewód łączący i wyciągnąć przewód przez otwór po gumowej zaślepce przymocować słupek od spodu dwoma śrubami (w wyposażeniu wagi razem z zaślepka kluczem). gumowa Przewód wepchnąć do wnętrza wagi. Zwrócić uwagę, aby nie został przycięty. Włożyć na swoje miejsce gumową zaślepkę Zasilanie Waga jest zasilana z zasilacza zewnętrznego 12 V lub akumulatora wewnętrznego 6 V, 10Ah. W opakowaniu transportowym akumulator może być umieszczony osobno. Należy włożyć go do pojemnika pod szalką z lewej strony. Przy podłączaniu zwrócić uwagę na biegunowość podłączenia (czerwoną końcówkę do czerwonej i czarną do czarnej). śruby akumulator przewód Wersja

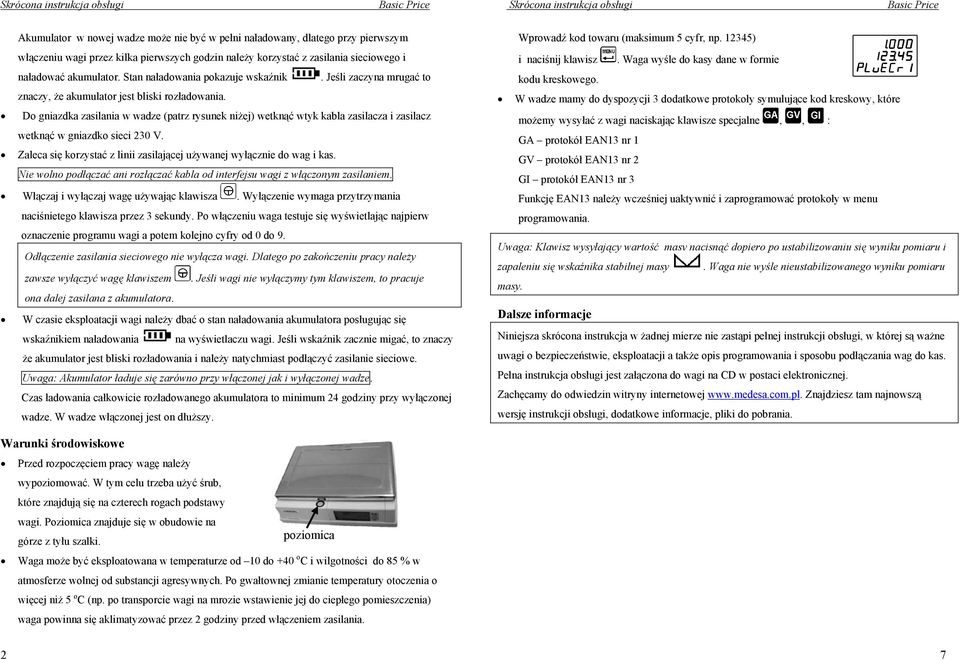

4 Akumulator w nowej wadze może nie być w pełni naładowany, dlatego przy pierwszym włączeniu wagi przez kilka pierwszych godzin należy korzystać z zasilania sieciowego i naładować akumulator. Stan naładowania pokazuje wskaźnik. Jeśli zaczyna mrugać to znaczy, że akumulator jest bliski rozładowania. Do gniazdka zasilania w wadze (patrz rysunek niżej) wetknąć wtyk kabla zasilacza i zasilacz wetknąć w gniazdko sieci 230 V. Zaleca się korzystać z linii zasilającej używanej wyłącznie do wag i kas. Nie wolno podłączać ani rozłączać kabla od interfejsu wagi z włączonym zasilaniem. Włączaj i wyłączaj wagę używając klawisza. Wyłączenie wymaga przytrzymania naciśnietego klawisza przez 3 sekundy. Po włączeniu waga testuje się wyświetlając najpierw oznaczenie programu wagi a potem kolejno cyfry od 0 do 9. Odłączenie zasilania sieciowego nie wyłącza wagi. Dlatego po zakończeniu pracy należy zawsze wyłączyć wagę klawiszem. Jeśli wagi nie wyłączymy tym klawiszem, to pracuje ona dalej zasilana z akumulatora. W czasie eksploatacji wagi należy dbać o stan naładowania akumulatora posługując się wskaźnikiem naładowania na wyświetlaczu wagi. Jeśli wskaźnik zacznie migać, to znaczy że akumulator jest bliski rozładowania i należy natychmiast podłączyć zasilanie sieciowe. Uwaga: Akumulator ładuje się zarówno przy włączonej jak i wyłączonej wadze. Czas ładowania całkowicie rozładowanego akumulatora to minimum 24 godziny przy wyłączonej wadze. W wadze włączonej jest on dłuższy. Wprowadź kod towaru (maksimum 5 cyfr, np ) i naciśnij klawisz. Waga wyśle do kasy dane w formie kodu kreskowego. W wadze mamy do dyspozycji 3 dodatkowe protokoły symulujące kod kreskowy, które możemy wysyłać z wagi naciskając klawisze specjalne,, : GA protokół EAN13 nr 1 GV protokół EAN13 nr 2 GI protokół EAN13 nr 3 Funkcję EAN13 należy wcześniej uaktywnić i zaprogramować protokoły w menu programowania. Uwaga: Klawisz wysyłający wartość masy nacisnąć dopiero po ustabilizowaniu się wyniku pomiaru i zapaleniu się wskaźnika stabilnej masy. Waga nie wyśle nieustabilizowanego wyniku pomiaru masy. Dalsze informacje Niniejsza skrócona instrukcja w żadnej mierze nie zastąpi pełnej instrukcji obsługi, w której są ważne uwagi o bezpieczeństwie, eksploatacji a także opis programowania i sposobu podłączania wag do kas. Pełna instrukcja obsługi jest załączona do wagi na CD w postaci elektronicznej. Zachęcamy do odwiedzin witryny internetowej Znajdziesz tam najnowszą wersję instrukcji obsługi, dodatkowe informacje, pliki do pobrania. Warunki środowiskowe Przed rozpoczęciem pracy wagę należy wypoziomować. W tym celu trzeba użyć śrub, które znajdują się na czterech rogach podstawy wagi. Poziomica znajduje się w obudowie na poziomica górze z tyłu szalki. Waga może być eksploatowana w temperaturze od 10 do +40 o C i wilgotności do 85 % w atmosferze wolnej od substancji agresywnych. Po gwałtownej zmianie temperatury otoczenia o więcej niż 5 o C (np. po transporcie wagi na mrozie wstawienie jej do ciepłego pomieszczenia) waga powinna się aklimatyzować przez 2 godziny przed włączeniem zasilania. 2 7

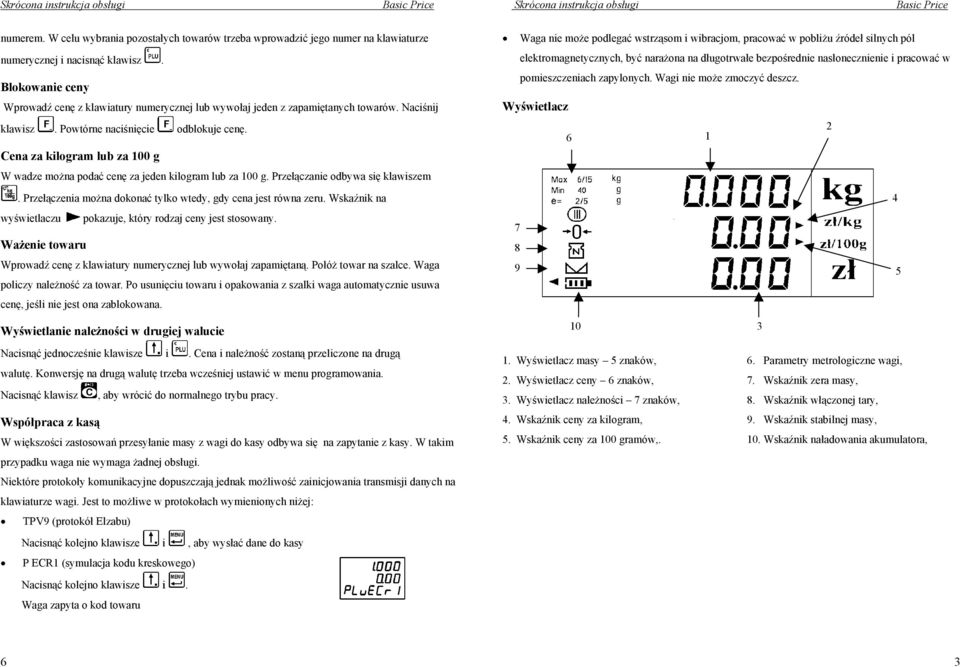

5 numerem. W celu wybrania pozostałych towarów trzeba wprowadzić jego numer na klawiaturze numerycznej i nacisnąć klawisz. Blokowanie ceny Wprowadź cenę z klawiatury numerycznej lub wywołaj jeden z zapamiętanych towarów. Naciśnij klawisz. Powtórne naciśnięcie odblokuje cenę. Cena za kilogram lub za 100 g W wadze można podać cenę za jeden kilogram lub za 100 g. Przełączanie odbywa się klawiszem. Przełączenia można dokonać tylko wtedy, gdy cena jest równa zeru. Wskaźnik na wyświetlaczu pokazuje, który rodzaj ceny jest stosowany. Ważenie towaru Wprowadź cenę z klawiatury numerycznej lub wywołaj zapamiętaną. Połóż towar na szalce. Waga policzy należność za towar. Po usunięciu towaru i opakowania z szalki waga automatycznie usuwa cenę, jeśli nie jest ona zablokowana. Wyświetlanie należności w drugiej walucie Nacisnąć jednocześnie klawisze i. Cena i należność zostaną przeliczone na drugą walutę. Konwersję na drugą walutę trzeba wcześniej ustawić w menu programowania. Nacisnąć klawisz, aby wrócić do normalnego trybu pracy. Współpraca z kasą W większości zastosowań przesyłanie masy z wagi do kasy odbywa się na zapytanie z kasy. W takim przypadku waga nie wymaga żadnej obsługi. Niektóre protokoły komunikacyjne dopuszczają jednak możliwość zainicjowania transmisji danych na klawiaturze wagi. Jest to możliwe w protokołach wymienionych niżej: TPV9 (protokół Elzabu) Waga nie może podlegać wstrząsom i wibracjom, pracować w pobliżu źródeł silnych pól elektromagnetycznych, być narażona na długotrwałe bezpośrednie nasłonecznienie i pracować w pomieszczeniach zapylonych. Wagi nie może zmoczyć deszcz. Wyświetlacz Wyświetlacz masy 5 znaków, 6. Parametry metrologiczne wagi, 2. Wyświetlacz ceny 6 znaków, 7. Wskaźnik zera masy, 3. Wyświetlacz należności 7 znaków, 8. Wskaźnik włączonej tary, 4. Wskaźnik ceny za kilogram, 9. Wskaźnik stabilnej masy, 5. Wskaźnik ceny za 100 gramów,. 10. Wskaźnik naładowania akumulatora, Nacisnąć kolejno klawisze i, aby wysłać dane do kasy P ECR1 (symulacja kodu kreskowego) Nacisnąć kolejno klawisze i. Waga zapyta o kod towaru 6 3

6 Klawiatura Gniazda Gniazda są umieszczone we wnęce od spodu wagi. Złącze komunikacyjne Zasilanie 12V,500mA Złącze szuflady zewnętrznej Funkcje wagi Funkcje klawiszy podczas ważenia i programowania: - Włączenie / wyłączenie zasilania, - Klawisz Shift dostęp do drugiego W celu wyłączenia trzeba przyciskać poziomu klawiszy, klawisz przez 3 sekundy, - Przełączenie między zł/kg i zł/100g,.. - Klawisze bezpośredniego - Wywołanie zapamiętanego towaru, dostępu, Przeliczenie na Euro przez kombinację.. - Klawisze numeryczne, klawiszy, - Klawisz podwójnego zera, - Zerowanie wskazania masy,, - Wybór wśród zadanych - Funkcja nieużywana, wartości w programowaniu, - Kasowanie danych towarów,, - Zmiana opcji w menu - Programowanie towarów, programowania, - Programowanie klawiszy - Kasowanie, bezpośrednich, - Wejście do menu lub zatwierdzenie - Programowanie protokołów EAN13, wprowadzonych danych, - Wysłanie z wagi protok. EAN13 nr 3, - Wyjście z menu, - Wysłanie z wagi protok. EAN13 nr 1, - Stała cena, -Wysłanie z wagi protok. EAN13 nr 2. - Tara, Tara Połóż opakowanie na szalce i naciśnij klawisz. Jeśli obciążenie jest stabilne, waga zostanie wytarowana wskazanie masy wyzeruje się i zapali się wskaźnik. Następne naciśnięcie spowoduje zablokowanie tary. Kolejne naciśnięcie odblokuje tarę. Wartość tary może być powiększana przez położenie dodatkowych obciążeń na szalkę i naciśnięcie klawisza. Tara jest kasowana automatycznie po usunięciu wszystkich obciążeń z szalki, jeśli nie jest zablokowana. Przy zablokowanej tarze należy usunąć z szalki wszystkie tarowane obciążenia i nacisnąć. Ręczne zerowanie masy Jeśli wskazanie masy zawiera się w przedziale ±2 % zakresu ważenia, to można je wyzerować naciskając klawisz. Waga przez chwilę wyświetli poziome kreski i wyzeruje wartość masy. Wywołanie zapamiętanego towaru Waga może zapamiętać 100 cen towarów. Klawiatura bezpośredniego dostępu umożliwia wybranie bezpośrednie pierwszych 16 towarów i wybranie półbezpośrednie następnych 16 towarów. Do wybrania zapamiętanego towaru o numerze od 1 do 16 wystarczy nacisnąć klawisz bezpośredniego dostępu.. z odpowiednim numerem. Do wybrania towaru o numerze od 17 do 32 należy nacisnąć kolejno klawisze i klawisz bezpośredniego dostępu z odpowiednim 4 5
