GB 800. Objaśnienie symboli ostrzegawczych. Opis. Instrukcje bezpieczeństwa

Transkrypt

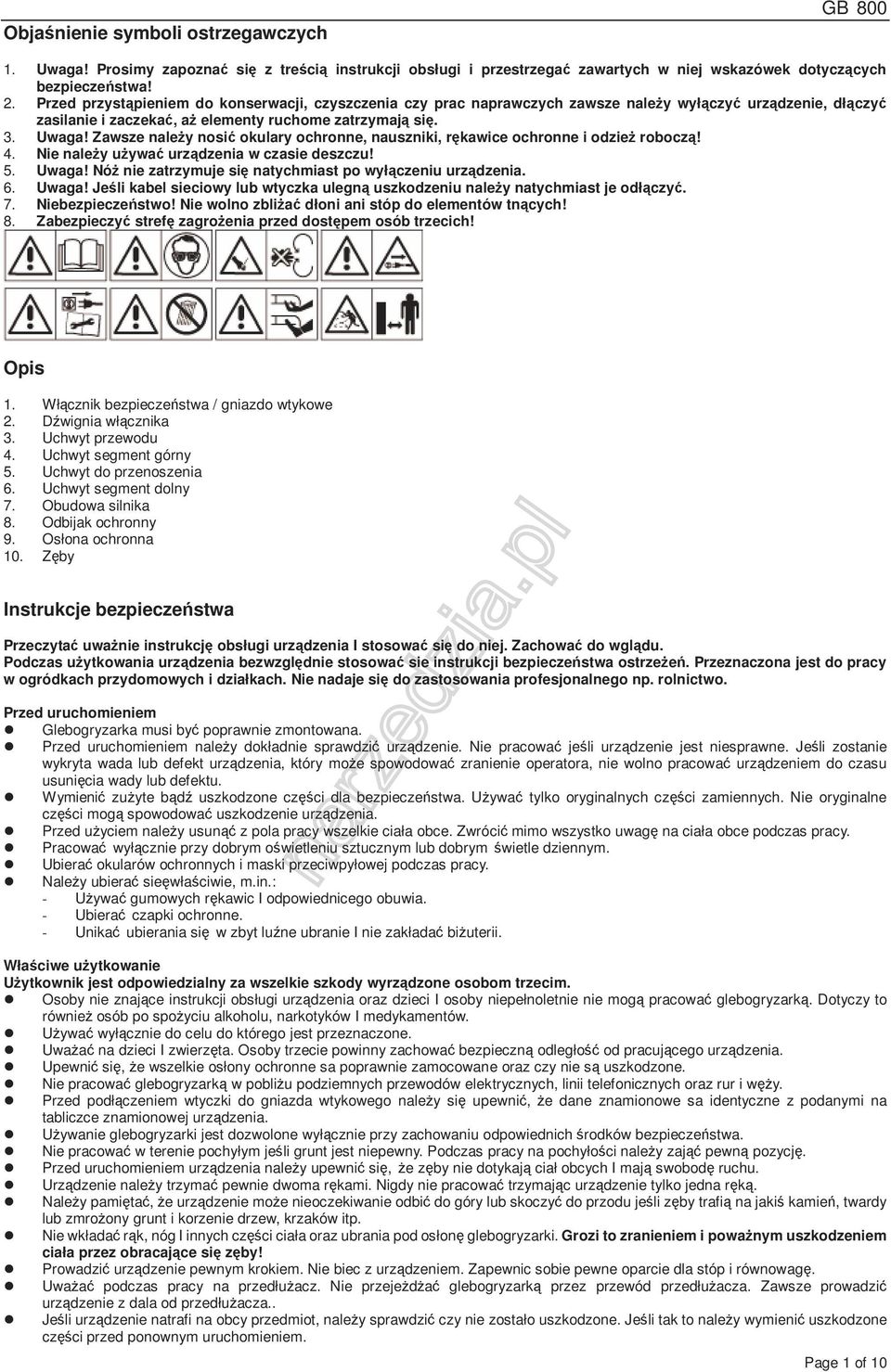

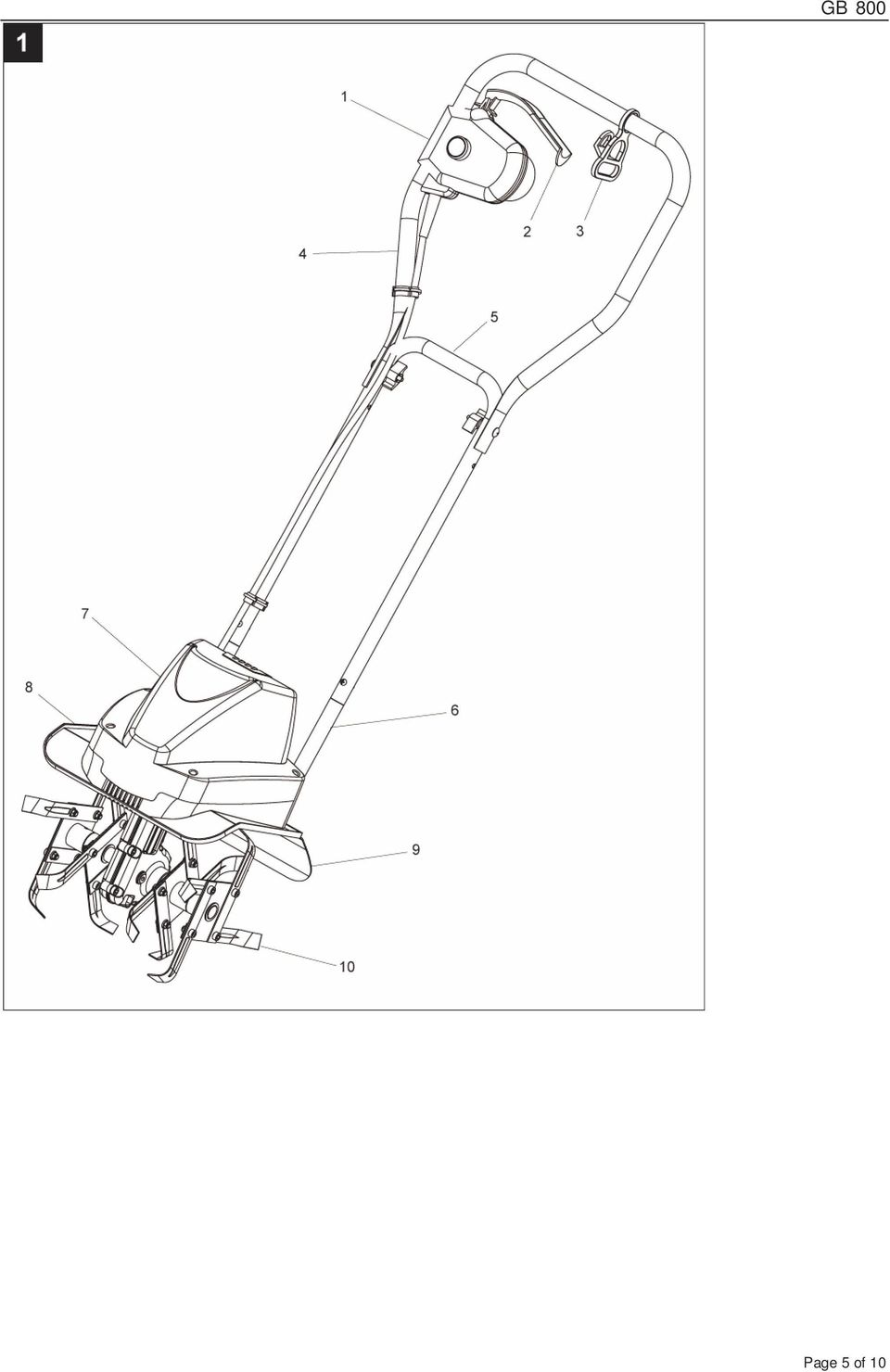

1 Objaśnienie symboli ostrzegawczych GB Uwaga! Prosimy zapoznać się z treścią instrukcji obsługi i przestrzegać zawartych w niej wskazówek dotyczących bezpieczeństwa! 2. Przed przystąpieniem do konserwacji, czyszczenia czy prac naprawczych zawsze naleŝy wyłączyć urządzenie, dłączyć zasilanie i zaczekać, aŝ elementy ruchome zatrzymają się. 3. Uwaga! Zawsze naleŝy nosić okulary ochronne, nauszniki, rękawice ochronne i odzieŝ roboczą! 4. Nie naleŝy uŝywać urządzenia w czasie deszczu! 5. Uwaga! NóŜ nie zatrzymuje się natychmiast po wyłączeniu urządzenia. 6. Uwaga! Jeśli kabel sieciowy lub wtyczka ulegną uszkodzeniu naleŝy natychmiast je odłączyć. 7. Niebezpieczeństwo! Nie wolno zbliŝać dłoni ani stóp do elementów tnących! 8. Zabezpieczyć strefę zagroŝenia przed dostępem osób trzecich! Opis 1. Włącznik bezpieczeństwa / gniazdo wtykowe 2. Dźwignia włącznika 3. Uchwyt przewodu 4. Uchwyt segment górny 5. Uchwyt do przenoszenia 6. Uchwyt segment dolny 7. Obudowa silnika 8. Odbijak ochronny 9. Osłona ochronna 10. Zęby Instrukcje bezpieczeństwa Przeczytać uwaŝnie instrukcję obsługi urządzenia I stosować się do niej. Zachować do wglądu. Podczas uŝytkowania urządzenia bezwzględnie stosować sie instrukcji bezpieczeństwa ostrzeŝeń. Przeznaczona jest do pracy w ogródkach przydomowych i działkach. Nie nadaje się do zastosowania profesjonalnego np. rolnictwo. Przed uruchomieniem Glebogryzarka musi być poprawnie zmontowana. Przed uruchomieniem naleŝy dokładnie sprawdzić urządzenie. Nie pracować jeśli urządzenie jest niesprawne. Jeśli zostanie wykryta wada lub defekt urządzenia, który moŝe spowodować zranienie operatora, nie wolno pracować urządzeniem do czasu usunięcia wady lub defektu. Wymienić zuŝyte bądź uszkodzone części dla bezpieczeństwa. UŜywać tylko oryginalnych części zamiennych. Nie oryginalne części mogą spowodować uszkodzenie urządzenia. Przed uŝyciem naleŝy usunąć z pola pracy wszelkie ciała obce. Zwrócić mimo wszystko uwagę na ciała obce podczas pracy. Pracować wyłącznie przy dobrym oświetleniu sztucznym lub dobrym świetle dziennym. Ubierać okularów ochronnych i maski przeciwpyłowej podczas pracy. NaleŜy ubierać sieęwłaściwie, m.in.: - UŜywać gumowych rękawic I odpowiednicego obuwia. - Ubierać czapki ochronne. - Unikać ubierania się w zbyt luźne ubranie I nie zakładać biŝuterii. Właściwe uŝytkowanie UŜytkownik jest odpowiedzialny za wszelkie szkody wyrządzone osobom trzecim. Osoby nie znające instrukcji obsługi urządzenia oraz dzieci I osoby niepełnoletnie nie mogą pracować glebogryzarką. Dotyczy to równieŝ osób po spoŝyciu alkoholu, narkotyków I medykamentów. UŜywać wyłącznie do celu do którego jest przeznaczone. UwaŜać na dzieci I zwierzęta. Osoby trzecie powinny zachować bezpieczną odległość od pracującego urządzenia. Upewnić się, Ŝe wszelkie osłony ochronne sa poprawnie zamocowane oraz czy nie są uszkodzone. Nie pracować glebogryzarką w pobliŝu podziemnych przewodów elektrycznych, linii telefonicznych oraz rur i węŝy. Przed podłączeniem wtyczki do gniazda wtykowego naleŝy się upewnić, Ŝe dane znamionowe sa identyczne z podanymi na tabliczce znamionowej urządzenia. UŜywanie glebogryzarki jest dozwolone wyłącznie przy zachowaniu odpowiednich środków bezpieczeństwa. Nie pracować w terenie pochyłym jeśli grunt jest niepewny. Podczas pracy na pochyłości naleŝy zająć pewną pozycję. Przed uruchomieniem urządzenia naleŝy upewnić się, Ŝe zęby nie dotykają ciał obcych I mają swobodę ruchu. Urządzenie naleŝy trzymać pewnie dwoma rękami. Nigdy nie pracować trzymając urządzenie tylko jedna ręką. NaleŜy pamiętać, Ŝe urządzenie moŝe nieoczekiwanie odbić do góry lub skoczyć do przodu jeśli zęby trafią na jakiś kamień, twardy lub zmroŝony grunt i korzenie drzew, krzaków itp. Nie wkładać rąk, nóg I innych części ciała oraz ubrania pod osłonę glebogryzarki. Grozi to zranieniem i powaŝnym uszkodzeniem ciała przez obracające się zęby! Prowadzić urządzenie pewnym krokiem. Nie biec z urządzeniem. Zapewnic sobie pewne oparcie dla stóp i równowagę. UwaŜać podczas pracy na przedłuŝacz. Nie przejeŝdŝać glebogryzarką przez przewód przedłuŝacza. Zawsze prowadzić urządzenie z dala od przedłuŝacza.. Jeśli urządzenie natrafi na obcy przedmiot, naleŝy sprawdzić czy nie zostało uszkodzone. Jeśli tak to naleŝy wymienić uszkodzone części przed ponownym uruchomieniem. Page 1 of 10

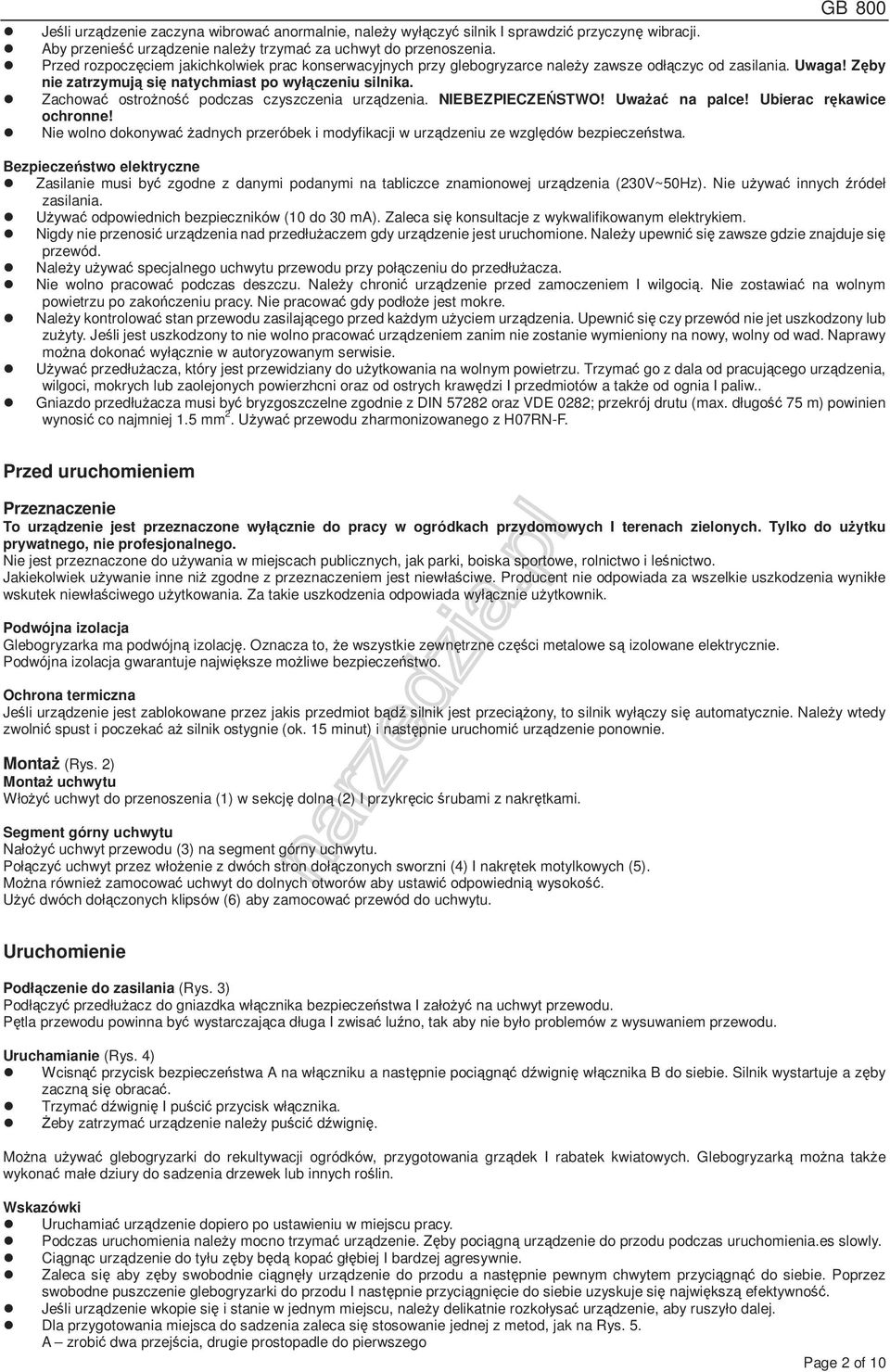

2 GB 800 Jeśli urządzenie zaczyna wibrować anormalnie, naleŝy wyłączyć silnik I sprawdzić przyczynę wibracji. Aby przenieść urządzenie naleŝy trzymać za uchwyt do przenoszenia. Przed rozpoczęciem jakichkolwiek prac konserwacyjnych przy glebogryzarce naleŝy zawsze odłączyc od zasilania. Uwaga! Zęby nie zatrzymują się natychmiast po wyłączeniu silnika. Zachować ostroŝność podczas czyszczenia urządzenia. NIEBEZPIECZEŃSTWO! UwaŜać na palce! Ubierac rękawice ochronne! Nie wolno dokonywać Ŝadnych przeróbek i modyfikacji w urządzeniu ze względów bezpieczeństwa. Bezpieczeństwo elektryczne Zasilanie musi być zgodne z danymi podanymi na tabliczce znamionowej urządzenia (230V~50Hz). Nie uŝywać innych źródeł zasilania. UŜywać odpowiednich bezpieczników (10 do 30 ma). Zaleca się konsultacje z wykwalifikowanym elektrykiem. Nigdy nie przenosić urządzenia nad przedłuŝaczem gdy urządzenie jest uruchomione. NaleŜy upewnić się zawsze gdzie znajduje się przewód. NaleŜy uŝywać specjalnego uchwytu przewodu przy połączeniu do przedłuŝacza. Nie wolno pracować podczas deszczu. NaleŜy chronić urządzenie przed zamoczeniem I wilgocią. Nie zostawiać na wolnym powietrzu po zakończeniu pracy. Nie pracować gdy podłoŝe jest mokre. NaleŜy kontrolować stan przewodu zasilającego przed kaŝdym uŝyciem urządzenia. Upewnić się czy przewód nie jet uszkodzony lub zuŝyty. Jeśli jest uszkodzony to nie wolno pracować urządzeniem zanim nie zostanie wymieniony na nowy, wolny od wad. Naprawy moŝna dokonać wyłącznie w autoryzowanym serwisie. UŜywać przedłuŝacza, który jest przewidziany do uŝytkowania na wolnym powietrzu. Trzymać go z dala od pracującego urządzenia, wilgoci, mokrych lub zaolejonych powierzhcni oraz od ostrych krawędzi I przedmiotów a takŝe od ognia I paliw.. Gniazdo przedłuŝacza musi być bryzgoszczelne zgodnie z DIN oraz VDE 0282; przekrój drutu (max. długość 75 m) powinien wynosić co najmniej 1.5 mm 2. UŜywać przewodu zharmonizowanego z H07RN-F. Przed uruchomieniem Przeznaczenie To urządzenie jest przeznaczone wyłącznie do pracy w ogródkach przydomowych I terenach zielonych. Tylko do uŝytku prywatnego, nie profesjonalnego. Nie jest przeznaczone do uŝywania w miejscach publicznych, jak parki, boiska sportowe, rolnictwo i leśnictwo. Jakiekolwiek uŝywanie inne niŝ zgodne z przeznaczeniem jest niewłaściwe. Producent nie odpowiada za wszelkie uszkodzenia wynikłe wskutek niewłaściwego uŝytkowania. Za takie uszkodzenia odpowiada wyłącznie uŝytkownik. Podwójna izolacja Glebogryzarka ma podwójną izolację. Oznacza to, Ŝe wszystkie zewnętrzne części metalowe są izolowane elektrycznie. Podwójna izolacja gwarantuje największe moŝliwe bezpieczeństwo. Ochrona termiczna Jeśli urządzenie jest zablokowane przez jakis przedmiot bądź silnik jest przeciąŝony, to silnik wyłączy się automatycznie. NaleŜy wtedy zwolnić spust i poczekać aŝ silnik ostygnie (ok. 15 minut) i następnie uruchomić urządzenie ponownie. MontaŜ (Rys. 2) MontaŜ uchwytu WłoŜyć uchwyt do przenoszenia (1) w sekcję dolną (2) I przykręcic śrubami z nakrętkami. Segment górny uchwytu NałoŜyć uchwyt przewodu (3) na segment górny uchwytu. Połączyć uchwyt przez włoŝenie z dwóch stron dołączonych sworzni (4) I nakrętek motylkowych (5). MoŜna równieŝ zamocować uchwyt do dolnych otworów aby ustawić odpowiednią wysokość. UŜyć dwóch dołączonych klipsów (6) aby zamocować przewód do uchwytu. Uruchomienie Podłączenie do zasilania (Rys. 3) Podłączyć przedłuŝacz do gniazdka włącznika bezpieczeństwa I załoŝyć na uchwyt przewodu. Pętla przewodu powinna być wystarczająca długa I zwisać luźno, tak aby nie było problemów z wysuwaniem przewodu. Uruchamianie (Rys. 4) Wcisnąć przycisk bezpieczeństwa A na włączniku a następnie pociągnąć dźwignię włącznika B do siebie. Silnik wystartuje a zęby zaczną się obracać. Trzymać dźwignię I puścić przycisk włącznika. śeby zatrzymać urządzenie naleŝy puścić dźwignię. MoŜna uŝywać glebogryzarki do rekultywacji ogródków, przygotowania grządek I rabatek kwiatowych. Glebogryzarką moŝna takŝe wykonać małe dziury do sadzenia drzewek lub innych roślin. Wskazówki Uruchamiać urządzenie dopiero po ustawieniu w miejscu pracy. Podczas uruchomienia naleŝy mocno trzymać urządzenie. Zęby pociągną urządzenie do przodu podczas uruchomienia.es slowly. Ciągnąc urządzenie do tyłu zęby będą kopać głębiej I bardzej agresywnie. Zaleca się aby zęby swobodnie ciągnęły urządzenie do przodu a następnie pewnym chwytem przyciągnąć do siebie. Poprzez swobodne puszczenie glebogryzarki do przodu I następnie przyciągnięcie do siebie uzyskuje się największą efektywność. Jeśli urządzenie wkopie się i stanie w jednym miejscu, naleŝy delikatnie rozkołysać urządzenie, aby ruszyło dalej. Dla przygotowania miejsca do sadzenia zaleca się stosowanie jednej z metod, jak na Rys. 5. A zrobić dwa przejścia, drugie prostopadle do pierwszego Page 2 of 10

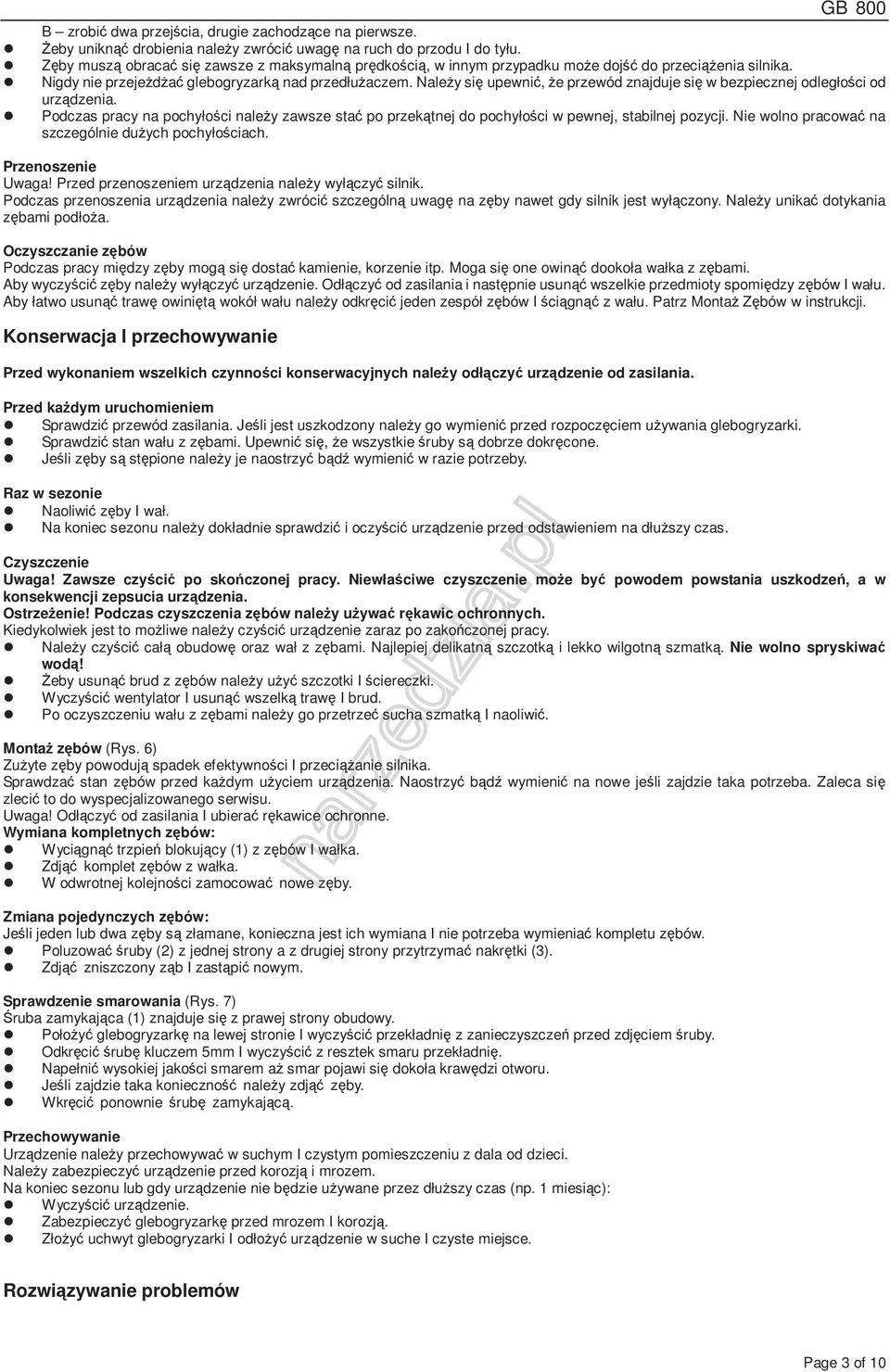

3 GB 800 B zrobić dwa przejścia, drugie zachodzące na pierwsze. śeby uniknąć drobienia naleŝy zwrócić uwagę na ruch do przodu I do tyłu. Zęby muszą obracać się zawsze z maksymalną prędkością, w innym przypadku moŝe dojść do przeciąŝenia silnika. Nigdy nie przejeŝdŝać glebogryzarką nad przedłuŝaczem. NaleŜy się upewnić, Ŝe przewód znajduje się w bezpiecznej odległości od urządzenia. Podczas pracy na pochyłości naleŝy zawsze stać po przekątnej do pochyłości w pewnej, stabilnej pozycji. Nie wolno pracować na szczególnie duŝych pochyłościach. Przenoszenie Uwaga! Przed przenoszeniem urządzenia naleŝy wyłączyć silnik. Podczas przenoszenia urządzenia naleŝy zwrócić szczególną uwagę na zęby nawet gdy silnik jest wyłączony. NaleŜy unikać dotykania zębami podłoŝa. Oczyszczanie zębów Podczas pracy między zęby mogą się dostać kamienie, korzenie itp. Moga się one owinąć dookoła wałka z zębami. Aby wyczyścić zęby naleŝy wyłączyć urządzenie. Odłączyć od zasilania i następnie usunąć wszelkie przedmioty spomiędzy zębów I wału. Aby łatwo usunąć trawę owiniętą wokół wału naleŝy odkręcić jeden zespół zębów I ściągnąć z wału. Patrz MontaŜ Zębów w instrukcji. Konserwacja I przechowywanie Przed wykonaniem wszelkich czynności konserwacyjnych naleŝy odłączyć urządzenie od zasilania. Przed kaŝdym uruchomieniem Sprawdzić przewód zasilania. Jeśli jest uszkodzony naleŝy go wymienić przed rozpoczęciem uŝywania glebogryzarki. Sprawdzić stan wału z zębami. Upewnić się, Ŝe wszystkie śruby są dobrze dokręcone. Jeśli zęby są stępione naleŝy je naostrzyć bądź wymienić w razie potrzeby. Raz w sezonie Naoliwić zęby I wał. Na koniec sezonu naleŝy dokładnie sprawdzić i oczyścić urządzenie przed odstawieniem na dłuŝszy czas. Czyszczenie Uwaga! Zawsze czyścić po skończonej pracy. Niewłaściwe czyszczenie moŝe być powodem powstania uszkodzeń, a w konsekwencji zepsucia urządzenia. OstrzeŜenie! Podczas czyszczenia zębów naleŝy uŝywać rękawic ochronnych. Kiedykolwiek jest to moŝliwe naleŝy czyścić urządzenie zaraz po zakończonej pracy. NaleŜy czyścić całą obudowę oraz wał z zębami. Najlepiej delikatną szczotką i lekko wilgotną szmatką. Nie wolno spryskiwać wodą! śeby usunąć brud z zębów naleŝy uŝyć szczotki I ściereczki. Wyczyścić wentylator I usunąć wszelką trawę I brud. Po oczyszczeniu wału z zębami naleŝy go przetrzeć sucha szmatką I naoliwić. MontaŜ zębów (Rys. 6) ZuŜyte zęby powodują spadek efektywności I przeciąŝanie silnika. Sprawdzać stan zębów przed kaŝdym uŝyciem urządzenia. Naostrzyć bądź wymienić na nowe jeśli zajdzie taka potrzeba. Zaleca się zlecić to do wyspecjalizowanego serwisu. Uwaga! Odłączyć od zasilania I ubierać rękawice ochronne. Wymiana kompletnych zębów: Wyciągnąć trzpień blokujący (1) z zębów I wałka. Zdjąć komplet zębów z wałka. W odwrotnej kolejności zamocować nowe zęby. Zmiana pojedynczych zębów: Jeśli jeden lub dwa zęby są złamane, konieczna jest ich wymiana I nie potrzeba wymieniać kompletu zębów. Poluzować śruby (2) z jednej strony a z drugiej strony przytrzymać nakrętki (3). Zdjąć zniszczony ząb I zastąpić nowym. Sprawdzenie smarowania (Rys. 7) Śruba zamykająca (1) znajduje się z prawej strony obudowy. PołoŜyć glebogryzarkę na lewej stronie I wyczyścić przekładnię z zanieczyszczeń przed zdjęciem śruby. Odkręcić śrubę kluczem 5mm I wyczyścić z resztek smaru przekładnię. Napełnić wysokiej jakości smarem aŝ smar pojawi się dokoła krawędzi otworu. Jeśli zajdzie taka konieczność naleŝy zdjąć zęby. Wkręcić ponownie śrubę zamykającą. Przechowywanie Urządzenie naleŝy przechowywać w suchym I czystym pomieszczeniu z dala od dzieci. NaleŜy zabezpieczyć urządzenie przed korozją i mrozem. Na koniec sezonu lub gdy urządzenie nie będzie uŝywane przez dłuŝszy czas (np. 1 miesiąc): Wyczyścić urządzenie. Zabezpieczyć glebogryzarkę przed mrozem I korozją. ZłoŜyć uchwyt glebogryzarki I odłoŝyć urządzenie w suche I czyste miejsce. Rozwiązywanie problemów Page 3 of 10

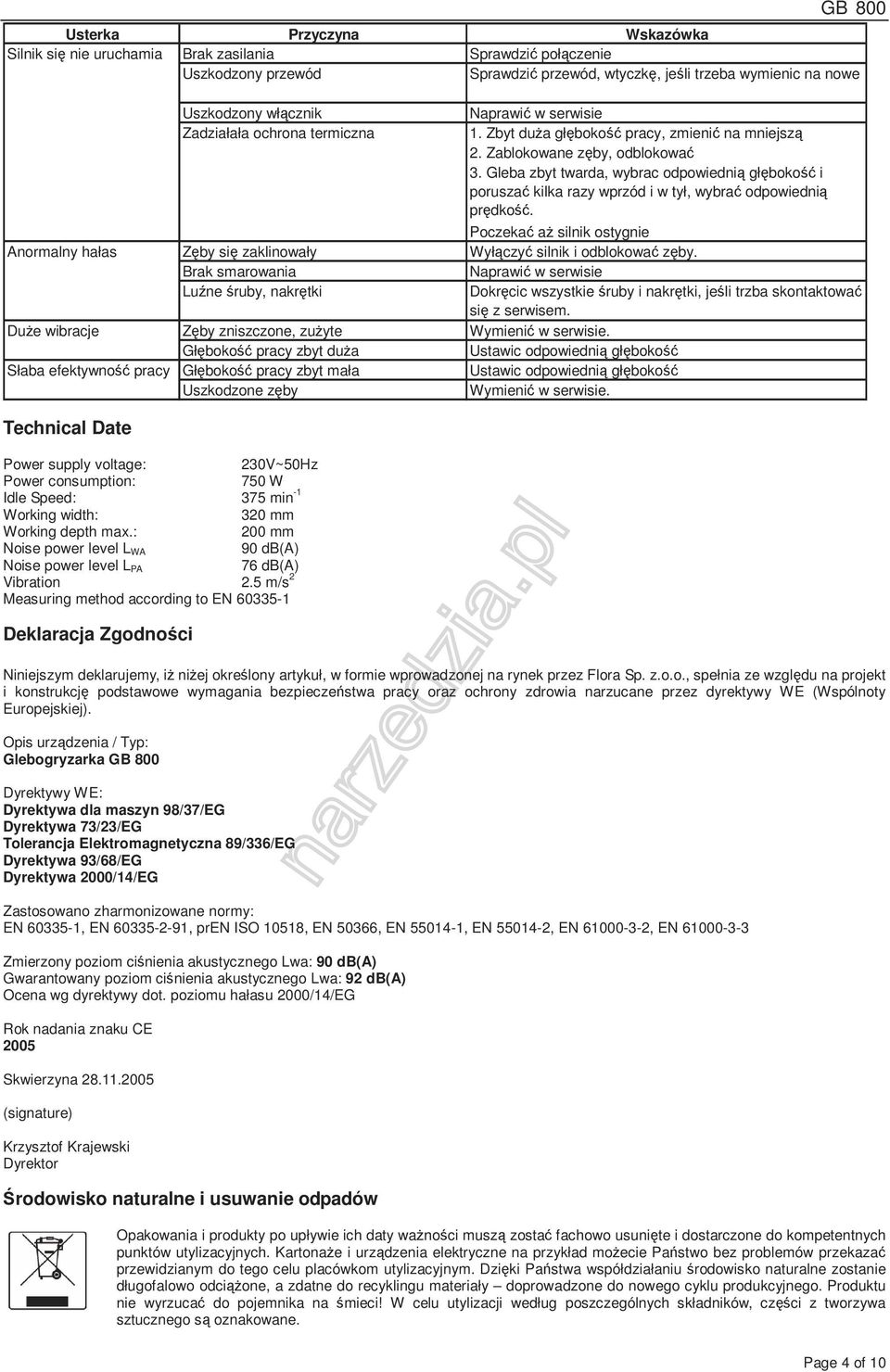

4 GB 800 Usterka Przyczyna Wskazówka Silnik się nie uruchamia Brak zasilania Sprawdzić połączenie Uszkodzony przewód Sprawdzić przewód, wtyczkę, jeśli trzeba wymienic na nowe Anormalny hałas DuŜe wibracje Słaba efektywność pracy Technical Date Uszkodzony włącznik Zadziałała ochrona termiczna Zęby się zaklinowały Brak smarowania Luźne śruby, nakrętki Zęby zniszczone, zuŝyte Głębokość pracy zbyt duŝa Głębokość pracy zbyt mała Uszkodzone zęby Naprawić w serwisie 1. Zbyt duŝa głębokość pracy, zmienić na mniejszą 2. Zablokowane zęby, odblokować 3. Gleba zbyt twarda, wybrac odpowiednią głębokość i poruszać kilka razy wprzód i w tył, wybrać odpowiednią prędkość. Poczekać aŝ silnik ostygnie Wyłączyć silnik i odblokować zęby. Naprawić w serwisie Dokręcic wszystkie śruby i nakrętki, jeśli trzba skontaktować się z serwisem. Wymienić w serwisie. Ustawic odpowiednią głębokość Ustawic odpowiednią głębokość Wymienić w serwisie. Power supply voltage: 230V~50Hz Power consumption: 750 W Idle Speed: 375 min -1 Working width: 320 mm Working depth max.: 200 mm Noise power level L WA 90 db(a) Noise power level L PA 76 db(a) Vibration 2.5 m/s 2 Measuring method according to EN Deklaracja Zgodności Niniejszym deklarujemy, iŝ niŝej określony artykuł, w formie wprowadzonej na rynek przez Flora Sp. z.o.o., spełnia ze względu na projekt i konstrukcję podstawowe wymagania bezpieczeństwa pracy oraz ochrony zdrowia narzucane przez dyrektywy WE (Wspólnoty Europejskiej). Opis urządzenia / Typ: Glebogryzarka GB 800 Dyrektywy WE: Dyrektywa dla maszyn 98/37/EG Dyrektywa 73/23/EG Tolerancja Elektromagnetyczna 89/336/EG Dyrektywa 93/68/EG Dyrektywa 2000/14/EG Zastosowano zharmonizowane normy: EN , EN , pren ISO 10518, EN 50366, EN , EN , EN , EN Zmierzony poziom ciśnienia akustycznego Lwa: 90 db(a) Gwarantowany poziom ciśnienia akustycznego Lwa: 92 db(a) Ocena wg dyrektywy dot. poziomu hałasu 2000/14/EG Rok nadania znaku CE 2005 Skwierzyna (signature) Krzysztof Krajewski Dyrektor Środowisko naturalne i usuwanie odpadów Opakowania i produkty po upływie ich daty waŝności muszą zostać fachowo usunięte i dostarczone do kompetentnych punktów utylizacyjnych. KartonaŜe i urządzenia elektryczne na przykład moŝecie Państwo bez problemów przekazać przewidzianym do tego celu placówkom utylizacyjnym. Dzięki Państwa współdziałaniu środowisko naturalne zostanie długofalowo odciąŝone, a zdatne do recyklingu materiały doprowadzone do nowego cyklu produkcyjnego. Produktu nie wyrzucać do pojemnika na śmieci! W celu utylizacji według poszczególnych składników, części z tworzywa sztucznego są oznakowane. Page 4 of 10

5 GB 800 Page 5 of 10

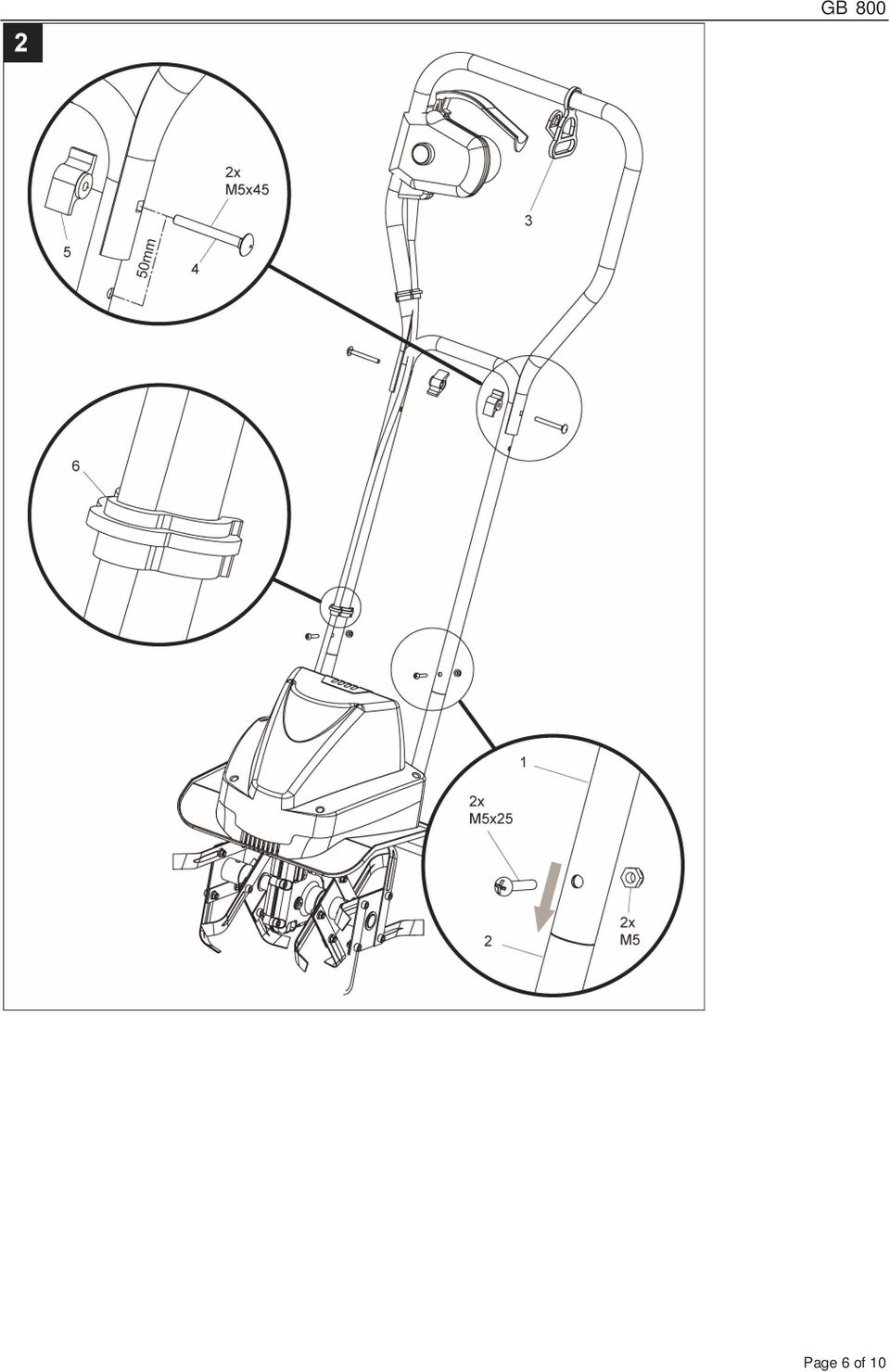

6 GB 800 Page 6 of 10

7 GB 800 Page 7 of 10

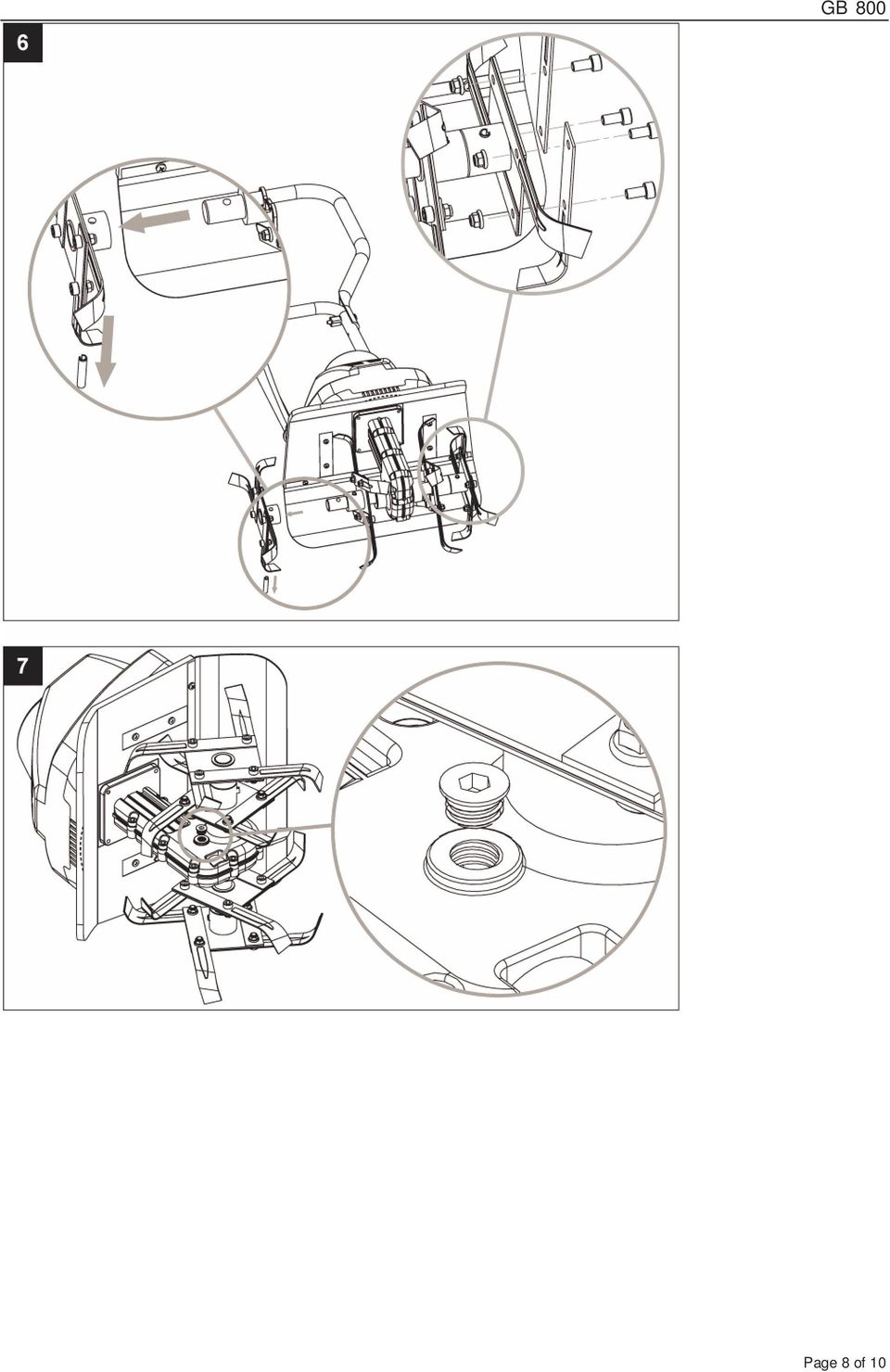

8 GB 800 Page 8 of 10

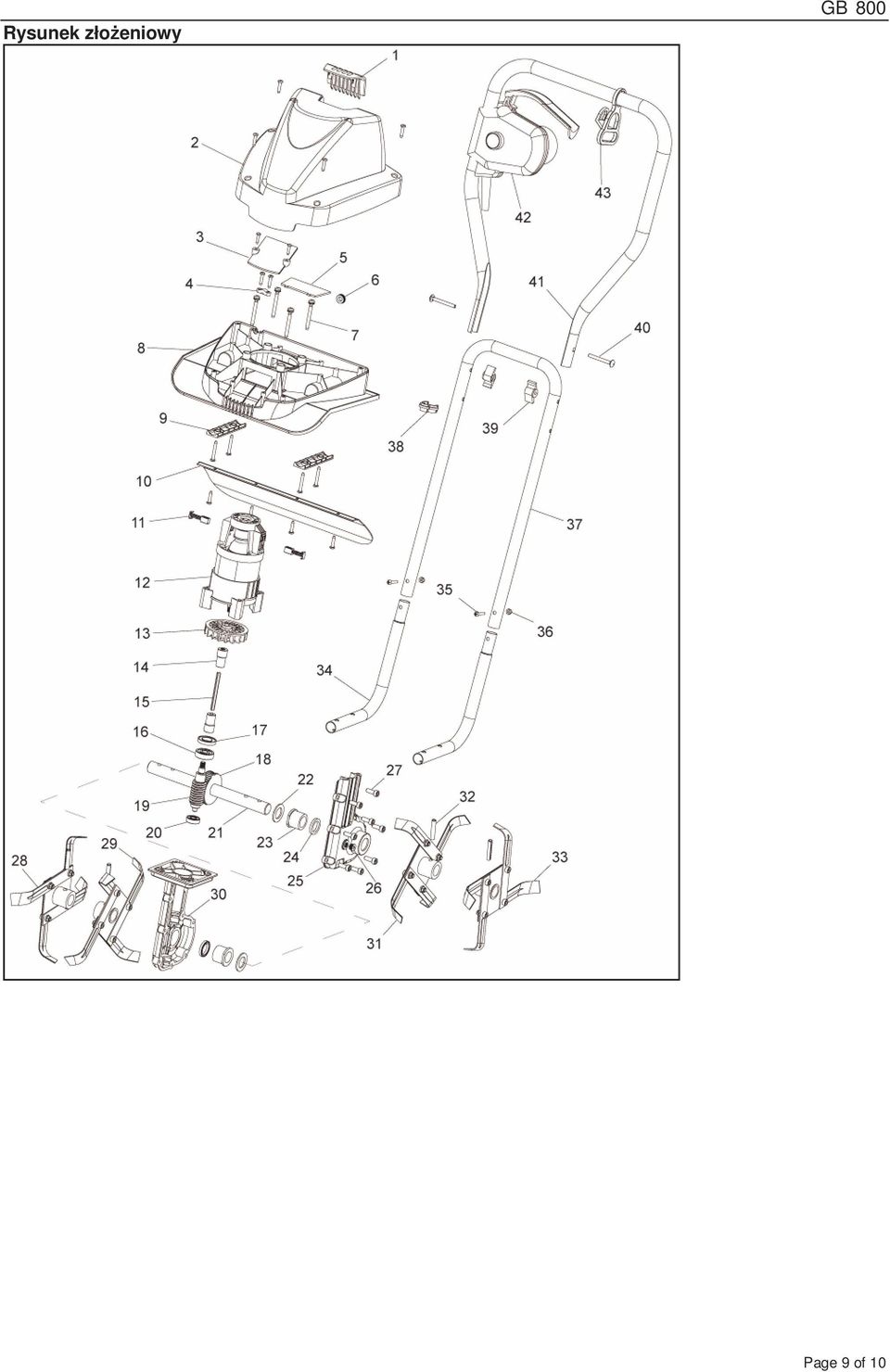

9 Rysunek złoŝeniowy GB 800 Page 9 of 10

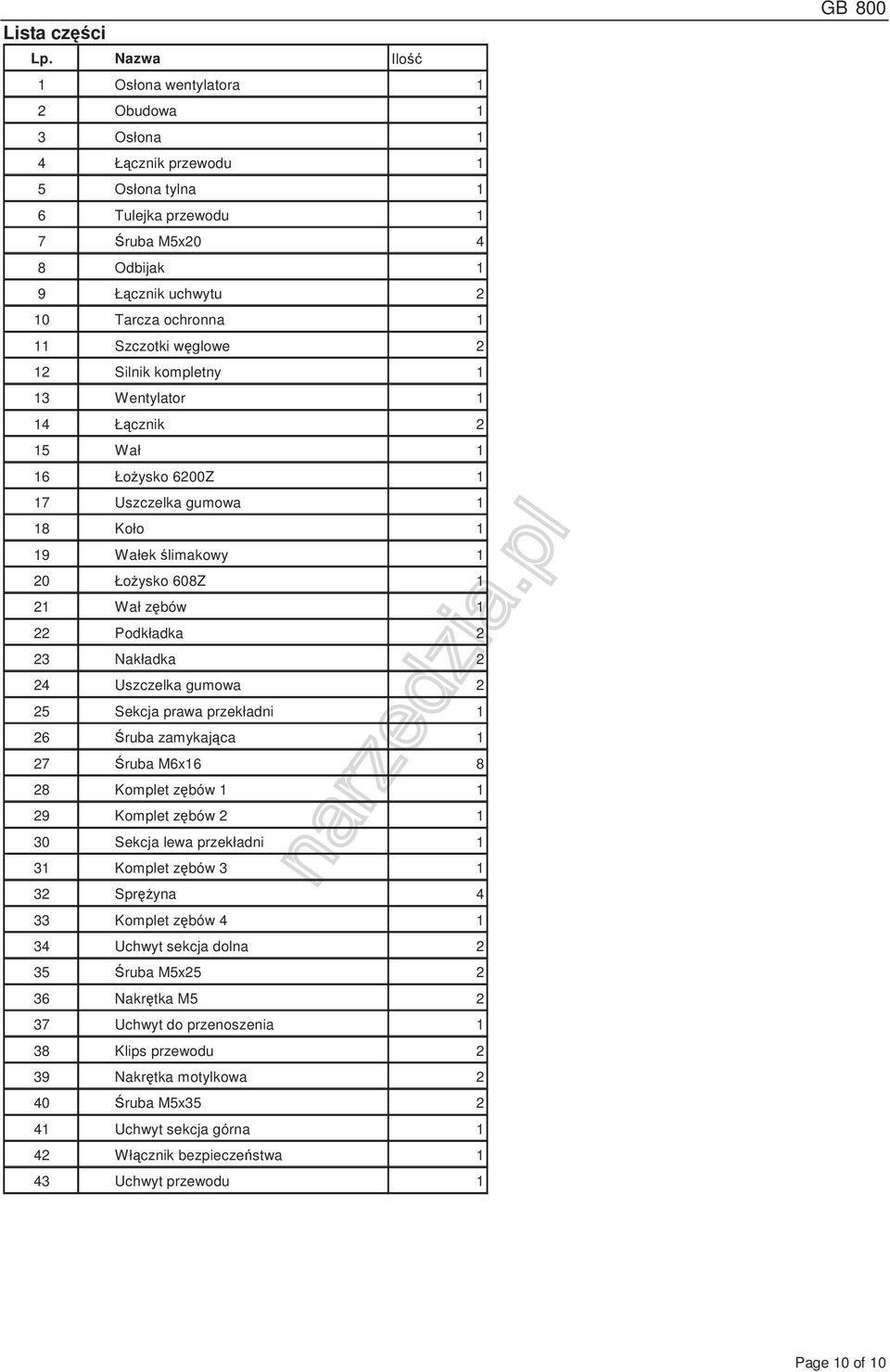

10 Lista części Lp. Nazwa Ilość 1 Osłona wentylatora 1 2 Obudowa 1 3 Osłona 1 4 Łącznik przewodu 1 5 Osłona tylna 1 6 Tulejka przewodu 1 7 Śruba M5x Odbijak 1 9 Łącznik uchwytu 2 10 Tarcza ochronna 1 11 Szczotki węglowe 2 12 Silnik kompletny 1 13 Wentylator 1 14 Łącznik 2 15 Wał 1 16 ŁoŜysko 6200Z 1 17 Uszczelka gumowa 1 18 Koło 1 19 Wałek ślimakowy 1 20 ŁoŜysko 608Z 1 21 Wał zębów 1 22 Podkładka 2 23 Nakładka 2 24 Uszczelka gumowa 2 25 Sekcja prawa przekładni 1 26 Śruba zamykająca 1 27 Śruba M6x Komplet zębów Komplet zębów Sekcja lewa przekładni 1 31 Komplet zębów SpręŜyna 4 33 Komplet zębów Uchwyt sekcja dolna 2 35 Śruba M5x Nakrętka M Uchwyt do przenoszenia 1 38 Klips przewodu 2 39 Nakrętka motylkowa 2 40 Śruba M5x Uchwyt sekcja górna 1 42 Włącznik bezpieczeństwa 1 43 Uchwyt przewodu 1 GB 800 Page 10 of 10
