1 OUOWY - KTLOG

2

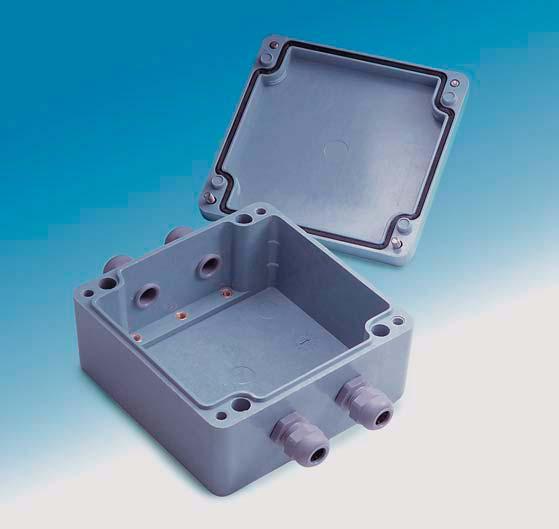

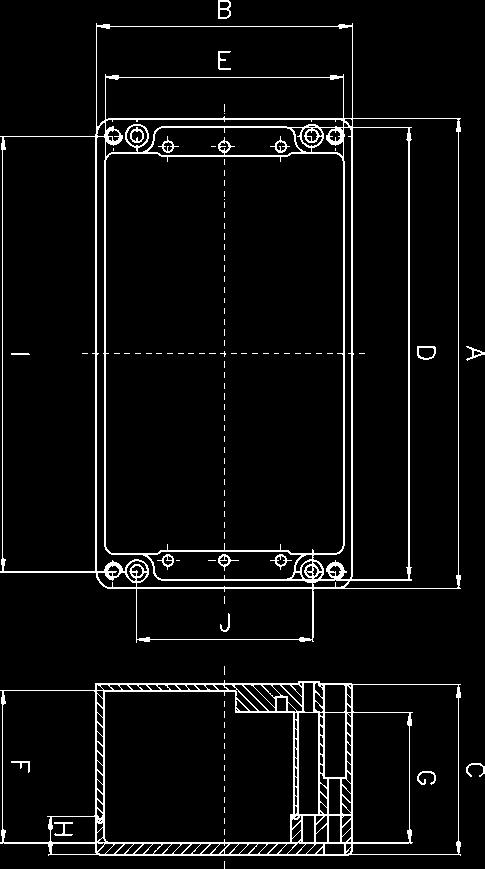

3 Obudowy luminiowe ZG Odporny na korozjê stop aluminium lsi 12 Ochrona powierzchni dziêki malowaniu proszkowemu, kolor standardowy RL 7001 (srebrno-szary) Ochrona IP 66 wg. IN 40050/EN Uszczelka pokrywy z neoprenu, odporna na temperatury od 40 do + 80 Niewypadaj¹ce œruby mocuj¹ce pokrywê wykonane ze stali nierdzewnej, z naciêciem p³askim lub krzy akowym Mocowanie do œciany dziêki zintegrowanym prowadnicom œrub, odizolowanym od wnêtrza obudowy Mocowanie p³ytek, szyn itp. do gwintów w obudowie Wymiary (mm): Na yczenie mo liwe jest dodatkowe anodowanie jako ochrona antykorozyjna przy zastosowaniu w warunkach ekstremalnych Mo liwoœæ malowania proszkowego w ró nych kolorach RL równie przy ma³ych seriach Mo liwoœæ zastosowania uszczelki silikonowej odpornej na temperatury do 130. Mo liwoœæ zastosowania œrub umo liwiaj¹cych plombowanie lub œrub imbusowych Mo liwoœæ monta u na wspornikach ze stali nierdzewnej P³ytki monta owe i szyny wg. IN dostêpne jako wyposa enie dodatkowe kcesoria montowane na yczenie: - Zawiasy wewn. ze stali nierdzewnej - Zawiasy zewn. ze stopu aluminium, lakierowane proszkowo na kolor RL Mo liwoœæ zamontowania szyn IN TS15,TS32,TS35 - Listwa zbiorcza z przewodem ochronnym - P³ytki monta owe z blachy ocynkowanej - Wsporniki mocowania œciennego ze stali nierdzewnej - Mo liwoœæ zastosowania œrub umo liwiaj¹cych plombowanie lub œrub imbulsowych - Kostki i z³¹czki szeregowe na yczenie - Otwory wejœciowe przewodów na yczenie Modyfikacje: - Uszczelka silikonowa odporna do Wykonanie w wersji EM ( str.11) - Lakierowanie w kolorach RL, sitodruk - hromowanie, gruntowanie i lakierowanie jako ochrona przed wp³ywem wody morskiej - yfrowa obróbka mechaniczna ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG Poprzez niedok³adnoœæ formy wymiary obrysu mog¹ ulegaæ nieznacznym zmianom ( ca. 1 stopieñ). la celów dok³adnego monta u proszê za ¹daæ wzorów dok³adnych rysunków. Modele ZG! do ZG4 bez progu, monta listw itp. przez spód obudowy. 3

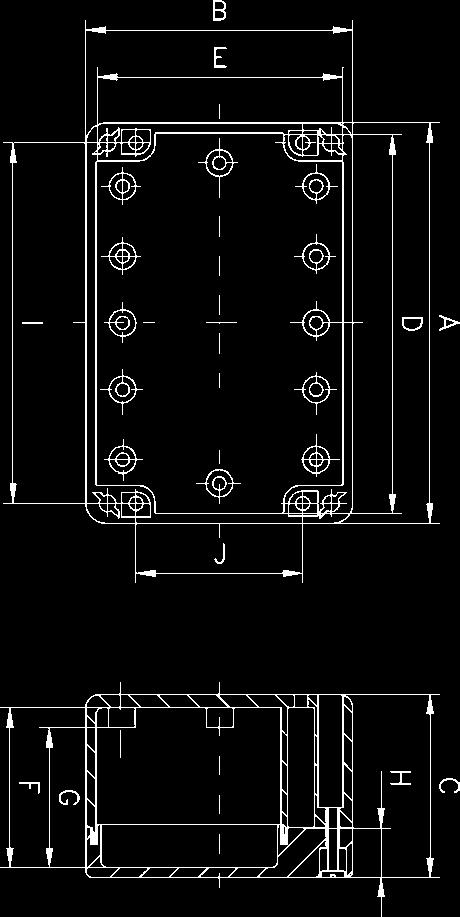

4 Obudowy poliestrowe PG Z poliestru wzmocnionym w³óknem szkalanym, odporna na oddzia³ywanie wiêkszoœci rozpuszczalników Kolor standardowy wg. RL 7000 Ochrona IP 66 wg. IN 40050/EN Uszczelka pokrywy z neoprenu, odporna na temperatury od 40 do + 80 Niewypadaj¹ce œruby mocuj¹ce pokrywê wykonane ze stali nierdzewnej, z naciêciem p³askim lub krzy akowym Mocowanie do œciany dziêki zintegrowanym prowadnicom œrub, odizolowanym od wnêtrza obudowy Mocowanie p³ytek, szyn itp. do gwintów w podstawie obudowy Kolory specjalne na yczenie Mo liwoœæ zastosowania uszczelki silikonowej odpornej na temperatury do 130 Od wielkoœci PG 6 mo liwoœæ zastosowania œrub umo liwiaj¹cych plombowanie lub œrub imbusowych Mo liwoœæ monta u na wspornikach ze stali nierdzewnej P³ytki monta owe i szyny wg. IN dostêpne jako wyposa enie dodatkowe kcesoria montowane na yczenie: - Zawiasy zewn. ze stopu aluminium, lakierowane proszkowo na kolor Ral Mo liwoœæ zamontowania szyn IN TS15,TS32,TS35 - Listwa zbiorcza z przewodem ochronnym. - P³ytki z blachy ocynkowanej - Wsporniki mocowania œciennego ze stali nierdzewnej - Mo liwoœæ zastosowania œrub umo liwiaj¹cych plombowanie lub œrub imbulsowych - Zaciski i z³¹czki szeregowe na yczenie - Otwory wejœciowe przewodów dostosowane do wymogów Klienta Modyfikacje: - Mo liwoœæ zastosowania uszczelki silikonowej odpornej na temperatury do Wykonanie w wersji EM ( str.11) - Kolory specjalne wg. wzornika RL - yfrowa obróbka mechaniczna Wymiary (mm): PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG Poprzez niedok³adnoœæ formy wymiary obrysu mog¹ ulegaæ nieznacznym zmianom ( ca. 1 stopieñ). la celów dok³adnego monta u proszê za ¹daæ wzorów dok³adnych rysunków. 4

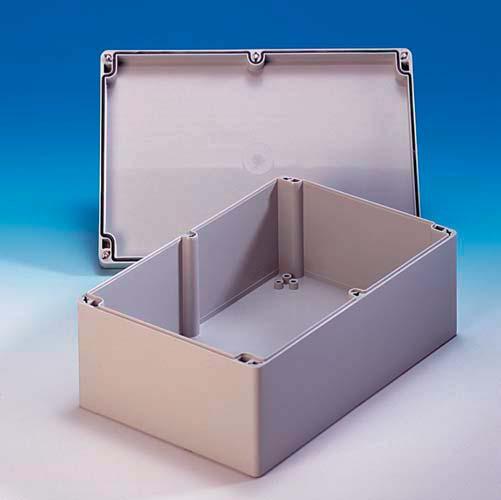

5 Obudowy z poliwęglanu / S ZP/ZPS Odporne na uderzenia obudowy z termoplastycznych tworzyw sztucznych Kolor standardowy RL 7035 (jasnoszary) Pokrywa z mocowaniem ze stali nierdzewnej Ochrona IP 66 wg. IN 40050/EN Mocowanie p³ytek, szyn itp. œrubami samoformuj¹cymi do podstawy (4 œruby w komplecie) o wyboru poliwêglan P lub S ostêpne z przeÿroczyst¹ pokryw¹ Tuleje gwintowane do monta u pod³ogowego, p³ytki monta owe i szyny IN dostêpne jako wyposa enie dodatkowe Na yczenie wsporniki œcienne, do zastosowania na d³u szych i wê szych bokach kcesoria montowane na yczenie: - Zawiasy zewn. ze wzmocnionego P, RL Szyny IN TS15,TS32,TS35 - Listwa zbiorcza z przewodem ochronnym - P³ytki monta owe z pertinaxu - Wsporniki monta u œciennego ze wzmocnionego P - Œruby pokrywy umo liwiaj¹ce plombowanie - Z³¹czki szeregowe dla bloków z³¹czek - Otwory wejœciowe przewodów dostosowane do wymogów Klienta Modyfikacje: - Malowanie na kolory specjalne wg. wzornika RL, sitodruck - Zapewnienie kompatybilnoœci elektromagnetycznej dziêki napylaniu lub malowaniu wnêtrza obudowy lakierem przewodz¹cym - yfrowa obróbka mechaniczna - Wysokoœæ i iloœæ punktów mocowania wyposa enia wewn¹trz obudowy mo e zostaæ na yczenie zredukowana Wymiary (mm): Pokrywa ze œrub¹ Pokrywa z szybkim mocowaniem ZP ZP ZP ZP ZP ZP ZP ZP ZP ZP ZP ZP 11.9 Shr* ZP ZP ZP ZP ZP ZP ZP ZP ZP 22 Shr* ZP 24 Shr* ZP 25 Shr* ZP 26 Shr* *Modele oznaczone Shr s¹ dostêpne wy³¹cznie z zamkniêciem œrubowym. Poprzez niedok³adnoœæ formy wymiary obrysu mog¹ ulegaæ nieznacznym zmianom ( ca. 1 stopieñ). la celów dok³adnego monta u proszê za ¹daæ wzorów dok³adnych rysunków. 5

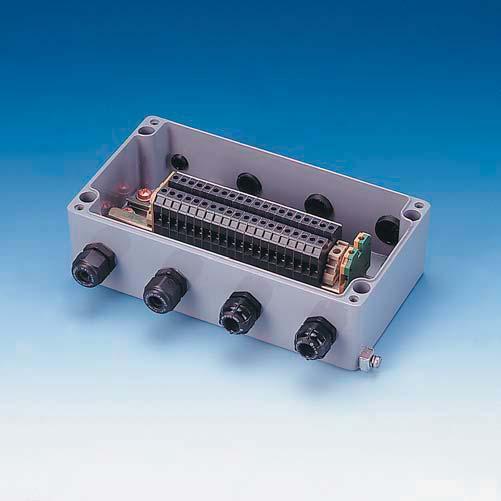

6 Obudowy aluminiowe Ex ZG-EX zgodne z TEX 100a Obudowy aluminiowe EEx przeznaczone do stosowania w strefach zagro onych wybuchem I i II Ochrona powierzchni dziêki malowaniu proszkowemu, kolor standardowy RL 7001 (srebrno-szary) Ochrona IP 66 wg. IN 40050/EN Odporny na korozjê stop aluminium lsi 12 Uszczelka pokrywy z neoprenu, odporna na temperatury od 40 do + 80 Niewypadaj¹ce œruby mocuj¹ce pokrywê wykonane ze stali nierdzewnej, z naciêciem p³askim lub krzy akowym Mocowanie do œciany dziêki zintegrowanym prowadnicom œrub, odizolowanym od wnêtrza obudowy Zastosowanie w obwodach samozabezpieczaj¹cych EEx z niebieskimi zaciskami i z³¹czkami œrubowymi Zaciski i z³¹czki œrubowe spe³niaj¹ce normy Ex w ramach wartoœci granicznych montowane s¹ fabrycznie Zgodne z normami EN i EN Oznaczenie ochrony przed wybuchem EEx e II T6 probaty techniczne: Sira 99 TEX 3174 U (obudowa pusta) Sira 99 TEX 3175 (œwiadectwo zgodnoœci) Wyposa enie: - loki z³¹czek, zaciski szeregowe - Listwa zbiorcza z przewodem ochronnym - Uziemienie zewnêtrzne (standard) - Otwory wprowadzaj¹ce przewody kcesoria i modyfikacje: - Wsporniki mocowania do œciany ze stali nierdzewnej - Zawiasy wewn/zewn - Powierzchnia chroniona przed wp³ywem wody morskiej - Uszczelka silikonowa odporna na temperaturê do 130 ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG ZG symbol typu dla obudów pustych: ZG-Ex symbol typu dla obudów z zaciskami: ZG-EX 2K...16K 6

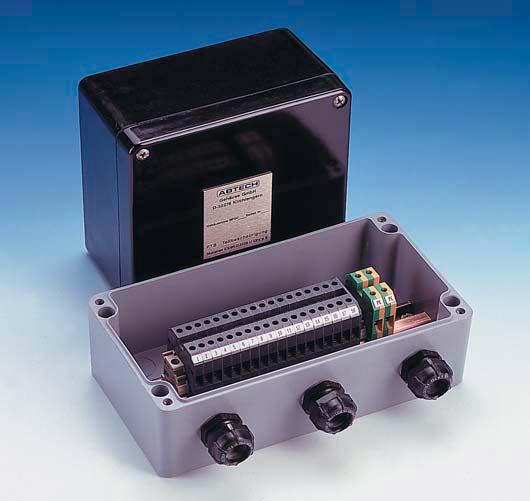

7 Obudowy poliestrowe PG-EX do stref zagrożonych wybuchem wg. TEX 100a Obudowa poliestrowa typu Eex e z poliestru wzmacnianego w³óknem szklanym, odporna na dzia³anie wiêkszoœci rozpuszczalników Kolor standardowy wg. RL 7000 lub RL 9005 Ochrona IP 66 zgodnie z IN 40050/EN Uszczelka pokrywy z neoprenu, odporna na temperatury od 40 do + 80 Niewypadaj¹ce œruby mocuj¹ce pokrywê wykonane ze stali nierdzewnej, z naciêciem p³askim lub krzy akowym Mocowanie do œciany dziêki zintegrowanym prowadnicom œrub, odizolowanym od wnêtrza obudowy Zastosowanie w obwodach samozabezpieczaj¹cych EEx z niebieskimi zaciskami i z³¹czkami œrubowymi Zaciski i z³¹czki œrubowe spe³niaj¹ce normy Ex w ramach iloœci granicznych montowane s¹ fabrycznie Zgodne z normami EN 50014, EN i Oznaczenie ochrony przed wybuchem EEx e II T6 probaty techniczne: Sira 99 TEX 3174 U (obudowa pusta) Sira 99 TEX 3173 (œwiadectwo zgodnoœci) Wyposa enie: - Klemmblocke, zaciski szeregowe - Listwa zbiorcza z przewodem ochronnym - Otwory wprowadzaj¹ce przewody kcesoria i modyfikacje: - Wsporniki mocowania do œciany ze stali nierdzewnej - Zawiasy wewn/zewn - Uszczelka silikonowa odporna na temperaturê do 130 Wymiary (mm): PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG Symbole typów: PG -EX obudowa pusta, kolor szary PG -EX k obudowa z zaciskami, kolor szary PG -EX obudowa pusta, kolor czarny PG -EX K obudowa z zaciskami, kolor czarny 7

8 Obudowy ON do tablic sterowniczych Odporny na korozjê stop aluminium lsi 12 Rama przednia z ko³nierzem do monta u p³yt czo³owych Zabezpieczona lakierem proszkowym, kolor standardowy RL 7038 dla obudowy i RL 7043 dla ramy Ochrona IP 65 zgodnie z IN 40050/EN Uszczelka pokrywy z neoprenu, odporna na temperatury od 40 do + 80 Niewypadaj¹ce œruby mocuj¹ce pokrywê wykonane ze stali nierdzewnej, z naciêciem p³askim lub krzy akowym Mocowanie do œciany dziêki zintegrowanym prowadnicom œrub, odizolowanym od wnêtrza obudowy Monta p³ytek, szyn itp. do gwintów w podstawie Na yczenie wersje anodowane dla lepszej ochrony przed korozja w warunkach ekstremalnych Kolory niestandardowe wg RL mo ³iwe równie dla krótkich serii ostêpna z uszczelk¹ silikonow¹ odporn¹ na temperaturê do 130 Mo liwoœæ zastosowania œrub umo liwiaj¹cych plombowanie lub œrub imbusowych Mo liwoœæ monta u na wspornikach ze stali nierdzewnej kcesoria montowane na yczenie: - Zawiasy zewn. ze stopu aluminium kolor RL Zawiasy wewn. ze stali nierdzewnej - P³yta czo³owa z aluminium 3 mm, anodowana na jasno - Uchwyty pa³¹kowe - Mo liwoœæ zamontowania szyn IN TS15,TS32,TS35 - P³ytki monta owe z blachy ocynkowanej - Mo liwoœæ monta u na wspornikach ze stali nierdzewnej - Mo liwoœæ zastosowania œrub umo liwiaj¹cych plombowanie lub œrub imbusowych - Otwory wejœciowe przewodów dostosowane do wymogów Klienta Modyfikacje: - Uszczelka silikonowa odporna na temeraturê do Wykonanie w wersji kompatybilnej elektromagnetycznie ( str. 16) - Lakierowanie w kolorach RL, sitodruk - Obróbka p³yty czo³owej wg wzoru - hromowanie, gruntowanie i lakierowanie jako ochrona przed wp³ywem wody morskiej Wymiary (mm): ON ON ON ON ON ON ON Poprzez niedok³adnoœæ formy wymiary obrysu mog¹ ulegaæ nieznacznym zmianom ( ca. 1 stopieñ). la celów dok³adnego monta u proszê za ¹daæ wzorów dok³adnych rysunków. 8

9 Obudowy kompatybilne elektromagnetycznie EM Wytyczne Uni Europejskiej dot. kompatybilnoœcielektromagnetycznej wesz³y w ycie z dniem na terenie UE Urz¹dzenie elektrotechniczne musz¹ byæ skonstruowane w sposób wykluczaj¹cy oddzia³ywanie promieniowania elektromagnetycznego i same nie mog¹ byæ Ÿród³em takiego promieniowania, zak³ócaj¹cego pracê innych urz¹dzeñ i instalacji Urz¹dzenia odpowiadaj¹ce wymogom UE oznaczane s¹ znakiem E W przypaku obudów wp³yw na emisjê zak³óceñ elektromagnetycznych ma zarówno materia³, z którego s¹ wykonane, jak i kszta³t, konieczne otwory i przeprowadzenia przewodów. Same obudowe nie mog¹ skutecznie zapobiegaæ emisji, wiêc puste obudowy nie mog¹ otrzymaæ œwiadectwa kompatybilnoœci, s¹ one jednak, dziêki odpowiedniemu doborowi materia³ów, wa nym elementem zabezpieczenia przed szkodliwym wp³ywem promieniowania elektromagnetycznego. Metal jako materia³ os³onowy Obudowy aluminiowe z serii ZG, a w szczególnoœci obudowy E i ETS osi¹gaj¹ ju w wykonaniu standardowym wysoki stopieñ zabezpieczenia przed promieniowaniem elektromagnetycznym. hocia w porównaniu do obudów z tworzyw sztucznych s¹ rozwi¹zaniem dro szym, to jednak w wiêkszoœci przypadków mo liwa jest rezygnacja z dodatkowych, kosztownych dzia³añ maj¹cych na celu poprawê ekranowania. Wzmocnienie ekranowania mo e byæ osi¹gniête poprzez zastosowanie przewodz¹cych uszczelek pomiêdzy pokryw¹ o czêœci¹ doln¹. W tym celu wnêtrze obudowy i strefa uszczelnienia s¹ nielakierowane a tylko powierzchnie zewnêtrzne pokrywane s¹ lakierem proszkowym jako ochron¹ przed korozj¹. Uszczelka silikonowa pokryta warstw¹ miedzi i srebra tworzy po³¹czenie przewodz¹ce pomiêdzy elementami obudowy. Modu³y i z³¹czki mog¹ byæ na du ej powierzchni po³¹czone z mas¹ obudowy na wewnêtrzych œciankach. Tworzywo sztuczne jako materia³ os³onowy Obudowy z tworzych sztucznych jak np. Serie ZP i PG s¹ zasadniczo nieprzystosowane do zapobiegania oddzia³ywaniu zak³óceñ elektromagnetycznych. Jeœli z powodu mniejszej masy w porównaniu z aluminium lub z innych powodów konieczne jest zastosowanie obudów z tworzyw sztucznych, konieczne s¹ dodatkowe dzia³ania. Zasadniczo stosuje siê napylanie czêœci wewnêtrzej aluminium. Rozwi¹zanie to z powodu wysokich kosztów znajduje zastosowanie tylko przy wytwarzaniu du ych serii. Przy ma³ych i œrednich seriach op³acalne jest pokrywanie wnêtrza przewodz¹cym lakierem miedzianym oraz cynkowanie. odatkowo stosowane s¹ uszczelki przewodz¹ce, tworz¹ce po³¹czenie pomiêdzy elementami obudowy. 9

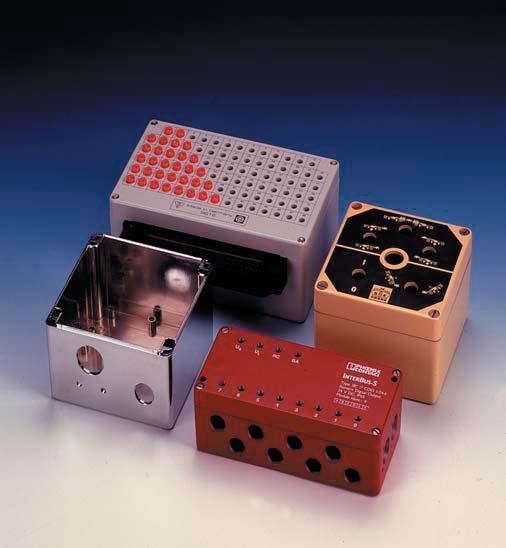

10 Wykonanie / modyfikacje Wykonywanie obudów z ró nych materia³ów, jak tworzywa sztuczne i metal, wymaga z jednej strony fachowej wiedzy z zakresu materoa³oznawstwa, z drugiej strony odpowiednich narzêdzi. Warstwy powierzchniowe o charakterze dekoracyjnym i jednoczeœnie chroni¹ce przed korozj¹ wymagaj¹ dla sprawdzenia ich trwa³oœci przeprowadzenia wielu testów i prób. Obudowa seryjna staje siê produktem przystosowanym do wykonywania postawionych zadañ dopiero po jej odpowiednim przystosowaniu i wyposa eniu Obudowe wykonywane s¹ na podstawie dok³adnych rysunków na cyfrowo sterowanych cetrach obróbczych, co zmniejsza do zera ryzyko braków. Pokrywanie obudów lakierem odbywa siê w technologii nak³adania lakieru piecowego lub powlekania proszkowego. Wyposa enie przystosowanie do poszczególnych rodzajów obudów u³atwia w wielu przypadkach zarówno monta pierwotny jak i prace serwisowe. Obróbka obudów nastêpuje poprzez frezownaie otworów i nawiertów wed³ug rysunków technicznych. ziêki archiwizacji dokumantacji równie po wielu latach mo liwe jest precyzyjnie odtworzenie poszczególnych wyrobów. Lakierowanie specjalne wg. palety RL, równie lakierem strukturalnym i w ¹danym po³ysku. hromowanie obudów stwarza optymaln¹ bazê dla lakieru oraz zapewnie ochronê antykorozyjn¹ w najtrudniejszych warunkach eksploatacyjnych. Grawerowanie i sitodruk farbami najwy szej jakoœci to ostatnie elementy wykonania gotowej do monta u obudowy. kcesoria dostosowane do poszczególnych rodzajów obudów u³atwiaj¹ prace monta owe. Ko³nierze na pokrywach u³atwiaj¹ monta i naprawy. Z³¹czki przewodów wykonywane z ró nych materia³ów zmniejszaj¹ ryzyko korozji i pozwalaj¹ na sprostanie wymogom poszczególnych klas ochrony. Zamontowane fabrycznie zaciski szeregowe i kostki redukuj¹ koszty i skracaj¹ czas monta u. 10
