1 Dach skośny przyszłości samonośne izolacyjne elementy dachowe 1

2 elastycznie izolacja najnowszej generacji optymalna dowolność wyboru wykończenia wydajnie zwiększenie powierzchni nie drogo łatwość montażu potwierdzona jakość Recticel 2

3 L-Ments, W pełnej świadomości prostoty L-Ments w pigułce L-Ments jest najnowszą generacją samonośnych, izolujących termicznie elementów przeznaczonych do dachów skośnych. Niniejsze elementy mogą zostać pokryte różnymi materiałami (dachówkami, blachą, gontami itp.). Elementy dachowe L-Ments stanowią odpowiedź na wiele wyzwań jakie stoją na etapie realizacji nowych projektów oraz w przypadku renowacji. Dzięki lekkiemu i prostemu panelowi jego montaż jest zaskakująco szybki. W ten sposób firmy budowlane i montażyści decydują się na wybór ekonomicznie najbardziej korzystnego rozwiązania dachowego. L-Ments daje również inwestorowi niezwykle elastyczną szansę wyboru wykończenia wnętrza. Gwarancja uzyskania nadzwyczajnych parametrów izolacyjnych Wieloletnie doświadczenie Recticel Insulation znalazło swoje odzwierciedlenie w konstrukcji elementów dachowych o najwyższej jakości. W ten sposób osiągnięta została nadzwyczajna wartość współczynnika lambda (λ d ) równa 0,023 W/mK. Stosując L-Ments uzyskujemy ciągłość warstwy termoizolacji. Dzięki zintegrowanym drewnianym wzmocnieniom warstwa termoizolacji nie zostaje nigdzie przerwana. Brak mostków termicznych oznacza maksymalny zysk energii. Oznacza to dla konsumentów trwałe rozwiązanie nie ulegające wpływowi czasu.

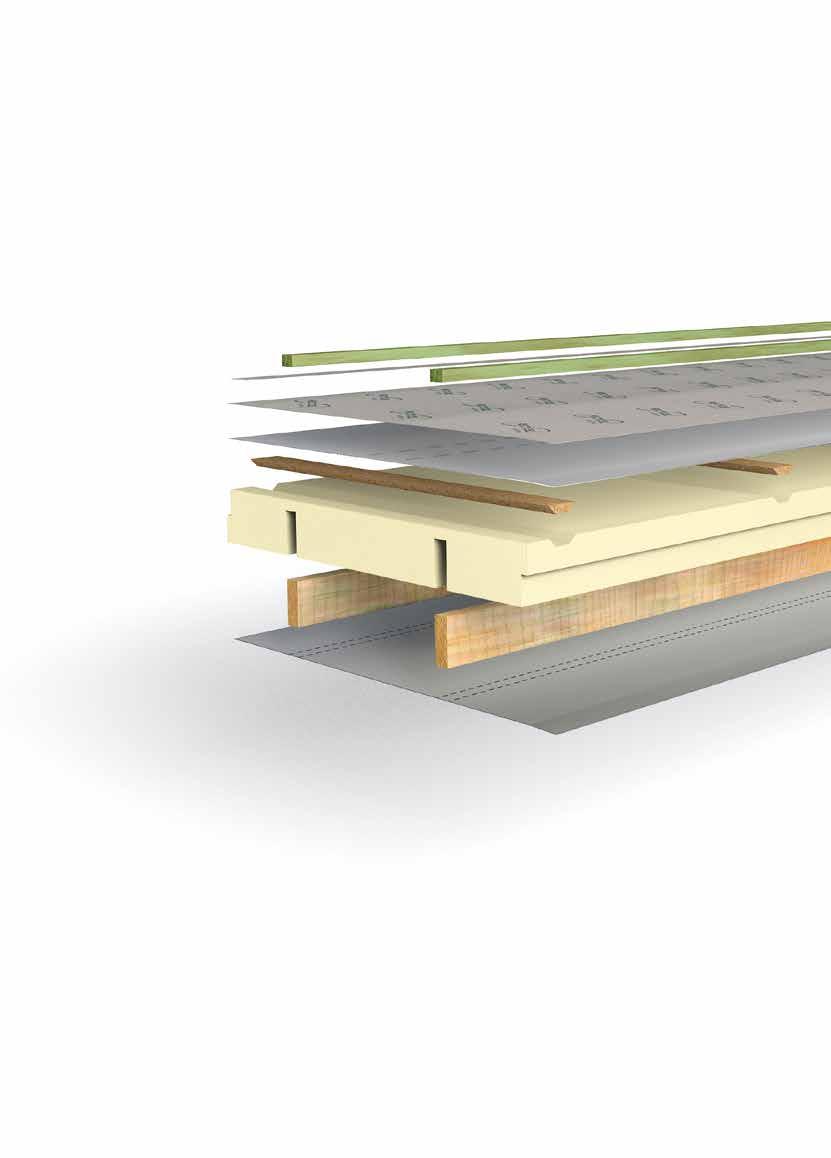

4 1Membrana dachowa Nałożona fabrycznie metodą klejenia paroprzepuszczalna membrana Rectivent zapewnia szybszy montaż, oraz optymalną odporność na deszcz. Zakłady membrany pokryte klejem umożliwiają zaklejenie sąsiadujących ze sobą pasów i osiągnięcie lepszego efektu wiatroizolacyjności. 2Drewniane kontrłaty Kontrłaty zamontowane są fabrycznie do panelu. Oznacza to bezpośrednią oszczędność czasu na etapie montażu elementów dachowych. 3Wielowarstwowa okładzina z kraft aluminium Obydwie wielowarstwowe okładziny z kraft aluminium chronią piankę PIR i optymalizują współczynniki izolacyjności. Po wewnętrznej stronie pełnią rolę paroizolacyjną. Po wewnętrznej stronie na okładzinie znajduje się dodatkowo oznaczenie ułatwiające montaż wykończenia poddasza. 4 Materiał izolacyjny z pianki PIR Pianka izolacyjna typu PIR stanowiąca rdzeń elementu dachowego jest niezmiernie stabilna, odporna na nacisk, oraz posiada wysoki parametr izolacyjny (λ d = 0,023 W/mK). PIR gwarantuje ponad to wyższe od innych podobnych materiałów bezpieczeństwo pożarowe. 5 Zintegrowane drewniane wzmocnienia Niniejsze zintegrowane wzmocnienia drewniane powodują że element dachowy staje się samonośny. Dzięki ich wkomponowaniu w strukturę pianki PIR cały element staje się niezmiernie kompaktowy. Ponad to zintegrowane elementy powodują nadzwyczajne wzmocnienie struktury elementu dachowego L-Ments. 4

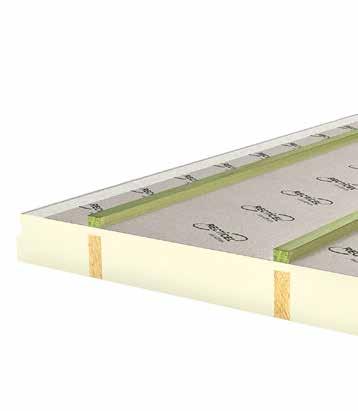

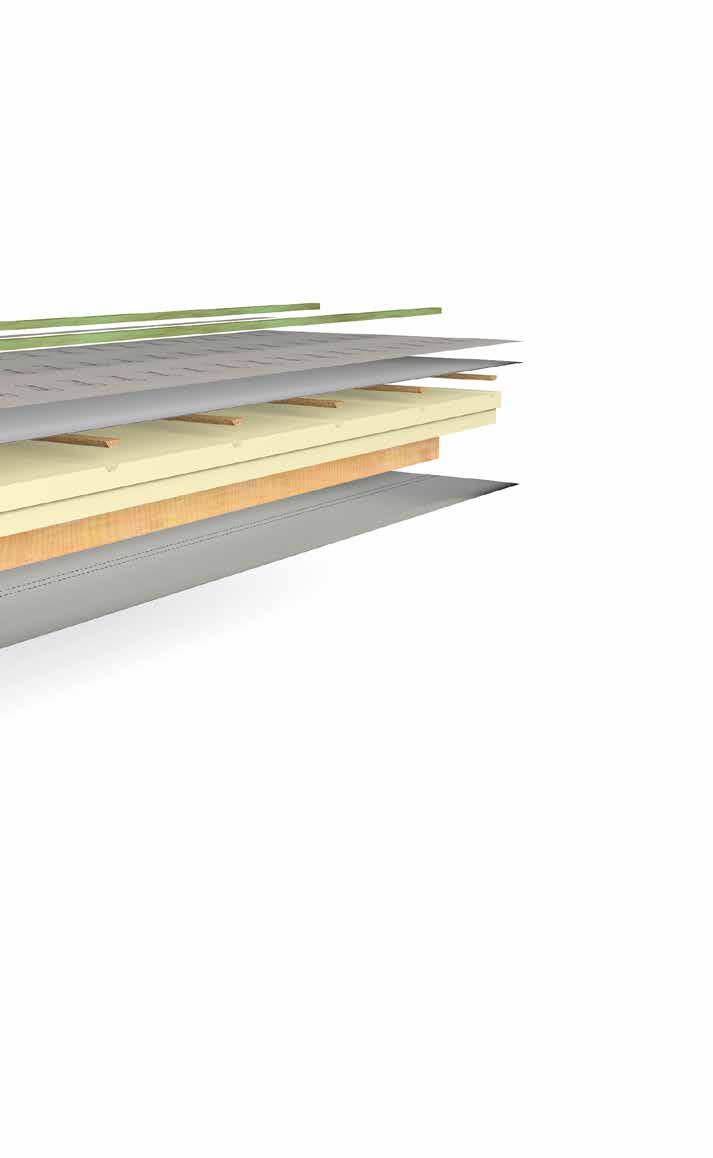

5 L-Ments : 5 korzyści w 1 systemie dachów skośnych Paroprzepuszczalna membrana dachowa, drewniane kontrłaty, wielowarstwowe okładziny z kraft aluminium, izolacja PIR oraz zintegrowane drewniane wzmocnienia: L-Ments samonośne izolacyjne elementy dachowe łączą w sobie pięć elementów w jednym panelu dachowym. 5

6 Zamek typu półfelc zakładka gwarantujący precyzyjne łączenie eliminujące mostki termiczne. Szybki montaż dzięki zintegrowanym drewnianym wzmocnieniom, kontrłatom i paroprzepuszczalnej membranie dachowej. 6

7 Taśma izolacyjna Rectitape umożliwia zabezpieczenie łączeń w sposób gwarantujący paroszczelność. Recticel Insulation gwarantuje sprawdzoną najwyższą jakość Recticel. Elementy dachowe L-Ments gwarantują maksymalne obniżenie kosztów konstrukcji, maksymalny zysk powierzchni użytkowej i oszczędność energii. 7

8 Dziesięć sposobów na osiągnięcie korzyści dzięki zastosowaniu elementów dachowych L-Ments 1. Łatwość wyboru L-Ments jest uniwersalnym i typowym elementem dachowym dedykowanym dla różnego rodzaju dachów skośnych. 2. Szybka dostawa Elementy dachowe L-Ments produkowane są w kilku standardowo i często używanych długościach. Umożliwia to zawsze szybką realizację zamówienia. 3. Łatwy i szybki proces budowy Płyty izolacyjne L-Ments składają się z rdzenia wykonanego z pianki PIR i okładziny, zintegrowanych drewnianych elementów wzmacniających i kontrłat. Lekkość materiałów powoduję, że kompletny panel jest ultralekkim rozwiązaniem dzięki czemu prace na budowie wykonywane są szybciej i bardziej komfortowo niż w przypadku rozwiązań tradycyjnych. 4. Łatwość montażu Nie tylko niska waga powoduje łatwość montażu. Specjalnie przygotowany do montażu panelu wkręt Rectifix gwarantuje łatwość i szybkość w procesie montażu. 5. Łatwość wykończenia System L-Ments umożliwia zastosowanie wszystkich typów wykończenia. Użytkownik systemu sam może zdecydować o wyborze optymalnego dla siebie typu wykończenia wnętrza pod panelami. Poza tym nie wszędzie wykończenie jest konieczne (np. na strychu), dzięki czemu osiągnąć można dodatkowe oszczędności. Ponad to montaż na budowie pozostaje bardzo praktyczny ponieważ dzięki brakowi wykończenia zminimalizowane zostaje ryzyko ewentualnego jego uszkodzenia. Szybka dostawa 6. Łatwość montażu drewnianego stelażu Po zamontowaniu elementu dachowego dalszy montaż drewnianego stelażu służącego do zamontowania wewnętrznego wykończenia jest bardzo prosty. Stelaż zamontowany zostaje na drewnianych wzmocnieniach w wyraźny sposób zaznaczonych od strony wewnętrznej. Łatwy i szybki proces montażu Przyjazny dla wykonawcy montaż Łatwość zachowania kosztów pod kontrolą 8

9 7. Łatwość zamontowania i schowania kabli Dzięki charakterowi L-Ments wnętrze wykończone może zostać w sposób uzależniony tylko od preferencji użytkownika. Dzieje się tak z uwagi na oddaną do dyspozycji przestrzeń pod panelami. W przestrzeni tej zamontowane mogą zostać i schowane np. kable elektryczne. 8. Łatwość uszczelnienia Połączenia pomiędzy dwoma panelami L-Ments łatwo zabezpieczyć można w sposób paroizolacyjny używając do tego celu taśmy izolacyjnej Rectitape. Zawsze pozostaje możliwość zastosowania pomiędzy panelem a jego wykończeniem od wewnątrz folii paroizolacyjnej. 9. Rozwiązanie ukierunkowane na przyszłość Dzięki połączeniu wysokich parametrów izolacyjnych i zintegrowanych drewnianych wzmocnień w piance PIR wyeliminowane zostają mostki termiczne na połączeniu dwóch paneli L-Ments. Wybierając L-Ments uzyskujemy doskonale zaizolowany dach bez mostków termicznych. Skutek? Dzięki temu również w przyszłości spełnione zostaną nowe bardziej rygorystyczne normy które zaczną obowiązywać dopiero za kilka lat. Łatwość montażu drewnianego stelażu 10. Łatwość utrzymania kosztów pod kontrolą Zbudowanie taniego domu nie stanowi obecnie dużego problemu. Zbudowanie domu który pozostaje bez wpływu na ilość zużytej energii z zastosowaniem przyjaznych środowisku nowoczesnych technologii może być bardzo kosztowne. Poprzez zastosowanie L-Ments koszty pozostają pod kontrolą. Wdrażając szybki montaż i wysokie parametry izolacyjne (λ d = 0,023 W/mK), redukując mostki termiczne inwestycja zwraca się nadzwyczaj szybko. Łatwość wyboru Łatwość wmontowania kabli Łatwość zabezpieczenia przed przenikaniem pary wodnej Łatwość obróbki Rozwiązanie ukierunkowane na przyszłość 9

10 10

11 Montaż Panel L-Ments zamontowany zostaje prostopadle do struktury płatwi dachu skośnego. Zamocowania Montaż odbywa się od zewnątrz przy użyciu wkrętów Rectifix na każdym skrzyżowaniu zintegrowanych wzmocnień z murłatą, płatwią kalenicową i płatwiami pośrednimi. Następnie wkręty Rectifix przykręcone zostają przez kontrłaty i wzmocnienia. Przerwy w konstrukcji dachu W przypadku przerw które wystąpić muszą pomiędzy dwoma panelami np. ze względu na potrzebę zamontowania okna dachowego zamontować należy dodatkowe wykończenia na krawędziach otworu / przerwy i tak zarówno na krawędziach poziomych jak i pionowych. Wykończenie wnętrza Panel L-Ments już po zamontowaniu opatrzony może zostać w każdy typ wykończenia od środka. Montaż wewnętrznego stelażu jest niezmiernie prosty dzięki oznaczeniu drewnianych zintegrowanych wzmocnień na okładzinie paneli. Dzięki temu pozostaje dodatkowa przestrzeń pomiędzy panelem i wykończeniem wnętrza. W przestrzeni tej rozciągnięte może zostać okablowanie. Wykończenie od zewnątrz Od zewnątrz łączenie zostaje zabezpieczone przed deszczem w wystarczający sposób dzięki samoprzylepnej zakładce paroprzepuszczalnej membrany dachowej. Połączenia przy murłacie, płatwi kalenicowej i płatwiach pośrednich, ścianach działowych i pomiędzy panelami zabezpieczone zostają w sposób termiczny paroizolacyjny. Odbywa się to dzięki uszczelniającej taśmy dekarskiej i pianki uszczelniającej. Dzięki tym zabiegom uzyskać można perfekcyjnie jednolitą i ciągłą warstwę termoizolacji. Co jest potrzebne w celu zamontowania panelu L-Ments? 2. Dźwig W celu podniesienia panelu L-Ments wystarczy prosty dźwig. 3. Uchwyty do podnoszenia panelu 1. Samonośne płyty izolacyjne L-Ments W jednej z czterech dostępnych grubości (145 / 160 / 180 / 200 mm) i pięciu standardowych długościach (5,4 / 5,7 / 6,0 / 6,2 / 6,5 m). Lekkie panele L-Ments przenieść można przy użyciu standardowych uchwytów hydraulicznych. 4. Dodatki Wkręty Rectifix, taśma izolacyjna Rectitape, taśma uszczelniająca i piana wypełniająca Recticel Insulation. 11

12 12 L-Ments, rozwiązanie ukierunkowane na przyszłość

13 Budowanie ukierunkowane na przyszłość Izolowanie ukierunkowane na przyszłość Budownictwo umożliwiające utrzymanie przeznaczonego na ten cel budżetu pod kontrolą jest jednym z najważniejszych wyzwań w XXI wieku. Dzięki skróceniu ilości roboczogodzin na budowie możliwe jest już dzisiaj tańsze budowanie. Założenie to wymaga jednak stosowania prostszych lecz niekoniecznie z tego powodu gorszych jakościowo technik budowlanych. Stosując elementy dachowe L-Ments, których montaż nie jest skomplikowany doskonale wkomponowuje się w niniejszy trend. Szybki montaż elementów dachowych umożliwia osiągnięcie wymiernych oszczędności. W późniejszym okresie użytkownik budynku po raz drugi oszczędza dzięki znacznie niższym rachunkom za energię. Porównując tradycyjne typy izolacji dachu dzięki panelom L-Ments zastosować można znacznie cieńszą warstwę termoizolacji w celu osiągnięcia tego samego efektu. W ten sposób spełnione zostają często z dużym zapasem wymogi techniczne zdefiniowane dla dachów powstających budynków. W ten sposób z upływem czasu zaoszczędzone zostaję wysokie środki dzięki znacznej ilości zaoszczędzonej energii. Wymogi izolacyjne w przeszłości i w przyszłości. 270 mm Tradycyjna izolacja 220 mm L-Ments 170 mm 180 mm 150 mm 160 mm 120 mm 80 mm 100 mm 60 mm : U-max dach 0, : U-max dach 0, : U-max dach 0, : U-max dach 0,18 projekcja 2021: U-max dach 0,15 Wcześniej tradycyjna izolacja: min. 120 mm grubości Teraz > tradycyjna izolacja min. 220 mm grubośći > izolacja dachowa L-Ments : grubość 145 mm W przyszłości > tradycyjna izolacja min. 270 mm grubośći > izolacja dachowa L-Ments : grubość 180 mm 13

14 L-Ments : Informacja techniczna

15 1. Materiał izolacyjny Rdzeń wykonany jest z pianki PIR pokrytej paroizolacyjną okładziną z góry i z dołu Zintegrowana konstrukcja drewniana Dwa drewniana elementy wzmacniające o wymiarach 45 x 120 mm w odległości od osi do osi 600 mm. Drewno sosnowe, klasa odporności C24 (cf. EN 338 & etykieta PEFC). W rdzeniu zintegrowane wzmocnienia poprzeczne co metr panelu, OSB III. 3. Drewniane kontrłaty Dwie łaty o wymiarach 45 mm szerokości i 30 mm wysokości, drewno sosnowe C18 (cf. EN 338 & etykieta PEFC) zabezpieczone w celu spełnienia klasy użytkowania II (cf. STS 04). 4. Paroprzepuszczalna membrana dachowa Odporna na oddziaływanie paroprzepuszczalna membrana dachowa. Szerokość 1,30 m z zakładem wykończonym dwustronną taśmą. 5. Wielowarstwowa okładzina z kraft aluminiu Wielowarstwowy laminat aluminiowy. 6. Tabela techniczna - Grubości izolacji: 145, 160, 180 i 200 mm 4. - Współczynnik lambda (współczynnik przewodności cieplnej): 0,023 W/mK - R d izol. (opór cieplny): 6,30 6,95 7,80 i 8,65 m 2 K/W - U c (współczynnik przenikania ciepła): 0,19 0,17 0,15 i 0,13 W/m 2 K - R t (opór cieplny): 5,25 5,90 6,85 i 7,75 m 2 K/W - Ciężar: 9, ,65 i 11,30 kg/m 2 - Długości: 5,40 5,70 6,00 6,20 i 6,50 m 15
