1 20W TD36 Oprawy LED typu downlight Downlight LED TD36 o mocy 20W s tanowi nowoczesne rowziązanie na rynku oświetlenia energooszczędnego. Zaprojektowany został z myślą o wysokiej estetyce, oraz dużej funkcjonalności. Występuje w wersji z uchylną głowicą, co umożliwia ukierunkowanie światła lub standardowej, świecącej w dół. To czyni TD36 oprawą nadającą się doskonale zarówno do stosowania w dużych obiektach komercyjnych, jak i w prywatnych mieszkaniach. Uniwersalny system podwieszanego. Regulacja nachylenia głowicy oprawy w zakresie 0 ~ 25. Radiator oraz pierścienie montażowe wykonane z odlewanego aluminium. Obudowa dostępna w dwóch wariantach kolorowych: biała i srebrna. Zastosowanie sprężyn umożliwia montaż oprawy w otworze bez użycia żadnych dodatkowych narzędzi. Oprawa po wyjęciu z pudełka jest gotowa do podłączenia. (pieczywo, mięso). version : 2

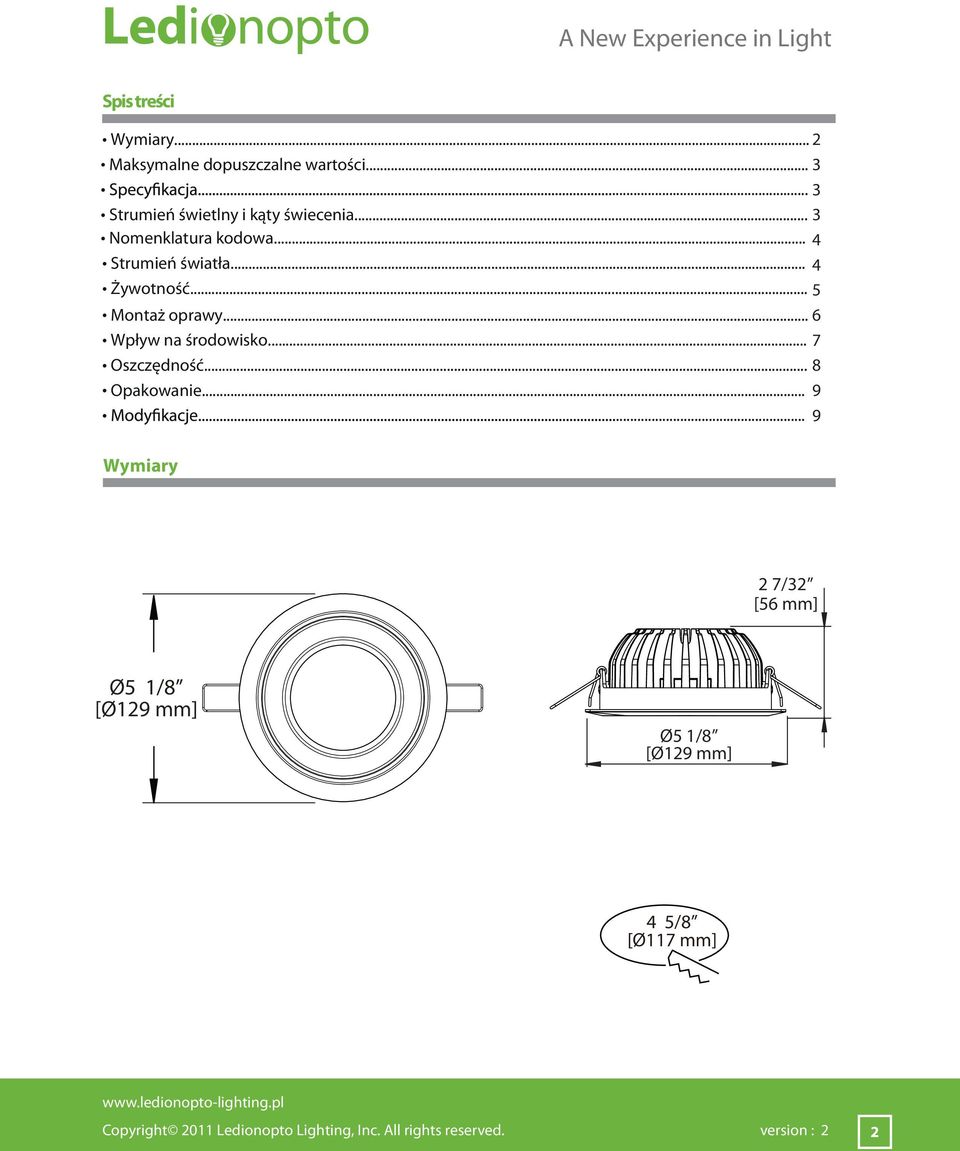

2 Spis treści Wymiary... 2 Maksymalne dopuszczalne wartości... Strumień świetlny i kąty świecenia... Nomenklatura kodowa... Strumień światła... Żywotność... Montaż oprawy... Wpływ na środowisko... Oszczędność... Opakowanie Wymiary 2 7/32 [56 mm] Ø5 1/8 [Ø129 mm] Ø5 1/8 [Ø129 mm] 4 5/8 [Ø117 mm] version : 2 2

3 Maksymalne dopuszczalne wartości Parametr Wartość Jednostka Temperatura obudowy 80 C Temperatura pracy -20 ~ +40 C Temperatura magazynowania -40 ~ +60 C Zasilanie DC 1050mA / 24V -- Temperatura zrównoważona 60 C Tabela 1: Wartości skrajne dla 15W TD36 Parametr Wartość Jednostka Pobór mocy 20 Watty Kąt wiązki 20 / 40 Stopień Kąt świecenia 38 / 60 Stopień Temperatura barw / 4000/6000 K CRI 80 / 75 / Waga 570 ± 5 g Strumień świetlny i kąt świecenia Biały zimny / Biały neutral / Biały ciepły Pobór mocy Kod produktu Kąt wiązki Kąt świecenia CCT(Typ.) Lux*@ 1m (Typ.) Lm (Typ.) TD xx 5650~7000K TD xx ~4500K W TD xx 2670~3050K TD xx 5650~7000K TD xx ~4500K TD xx 2670~3050K Tabela 3: Strumień świetlny i kąt świecenia dla 15W TD36 Adnotacje: 1. Wartość w Luksach mieżona w temperaturze zrównoważonej (po 1 godzinie nieustannego świecenia) 2. Technologia LED ciągle się rozwija. Ostateczna wartość natężenia oświetlenia może ulec zmianie. 3. Potrzebuje podłączonego sterownika DC 700mA / DC 24V version : 1 3

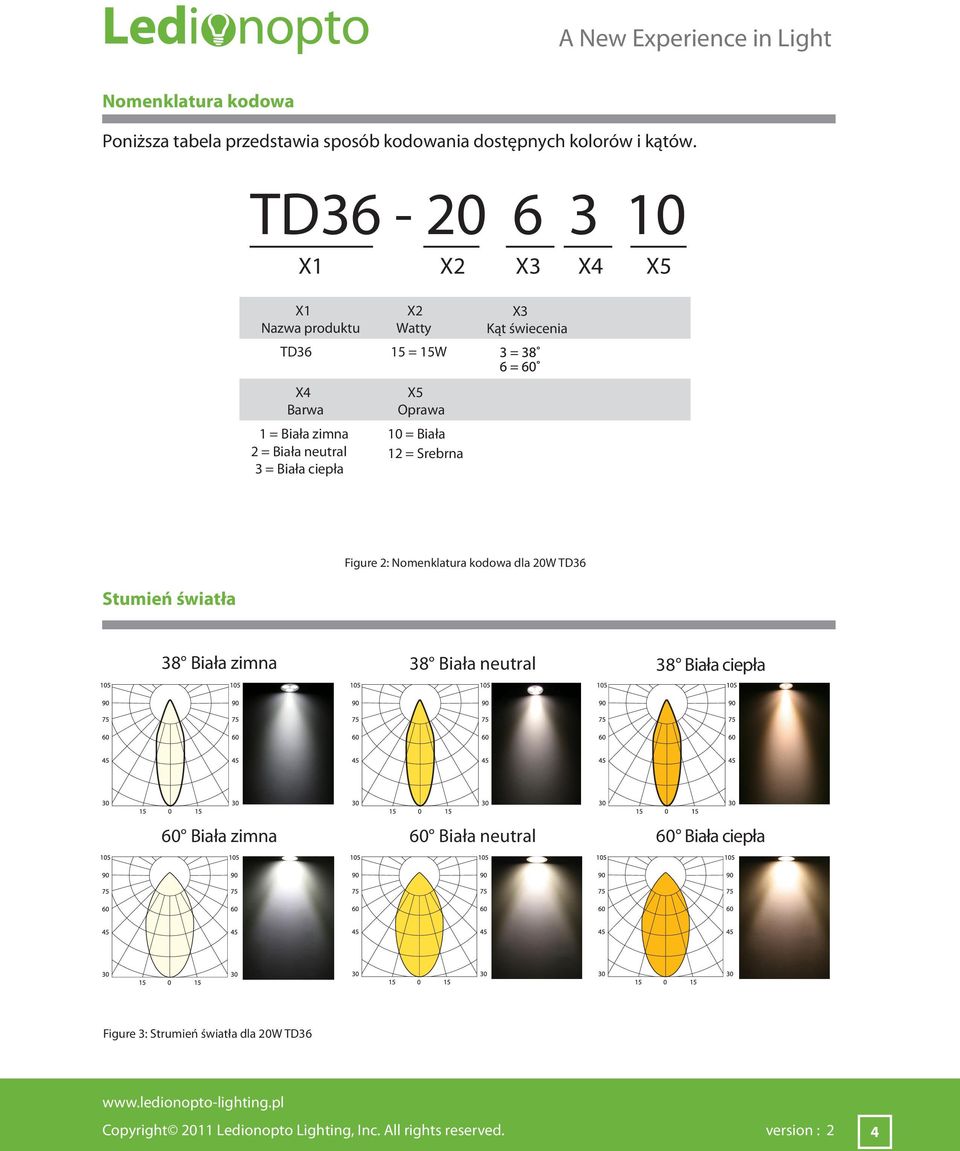

4 Nomenklatura kodowa Poniższa tabela przedstawia sposób kodowania dostępnych kolorów i kątów. TD X1 X2 X3 X4 X5 X1 Nazwa produktu TD36 X2 Watty 15 = 15W X3 Kąt świecenia X4 Barwa 1 = Biała zimna 2 = Biała neutral 3 = Biała ciepła X5 Oprawa 10 = Biała 12 = Srebrna Figure 2: Nomenklatura kodowa dla 20W TD36 Stumień światła 38 Biała zimna 38 Biała neutral 38 Biała ciepła 60 Biała zimna 60 Biała neutral 60 Biała ciepła Figure 3: Strumień światła dla 20W TD36 version : 2 4

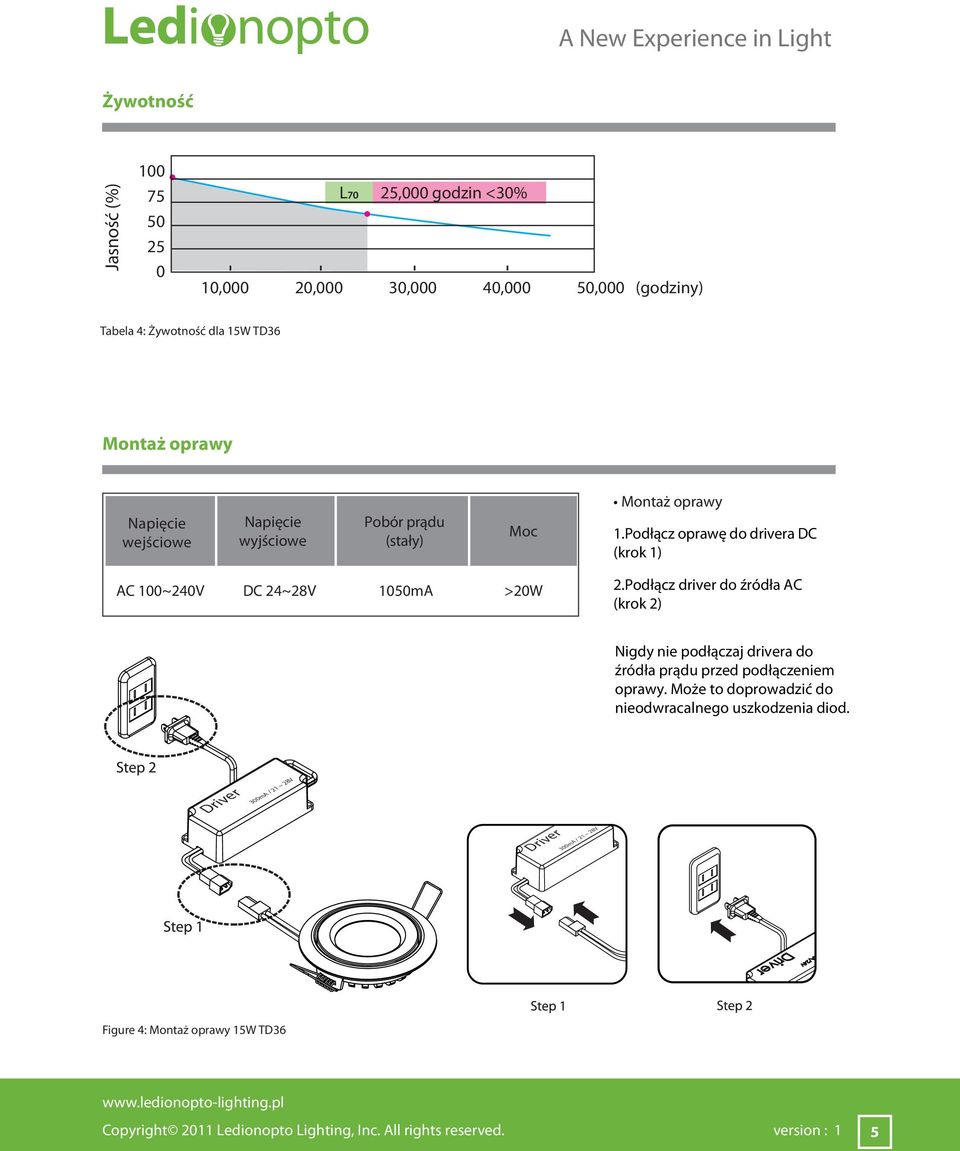

5 Żywotność Jasność (%) L 25,000 godzin <30% 10,000 20,000 30,000 40,000 50,000 (godziny) Tabela 4: Żywotność dla 15W TD36 Montaż oprawy Napięcie wejściowe Napięcie wyjściowe Pobór prądu (stały) Moc Montaż oprawy 1.Podłącz oprawę do drivera DC (krok 1) AC 100~240V DC 24~28V 1050mA >20W 2.Podłącz driver do źródła AC (krok 2) Nigdy nie podłączaj drivera do źródła prądu przed podłączeniem oprawy. Może to doprowadzić do nieodwracalnego uszkodzenia diod. Driver 300mA / 21 ~ 28V Driver 300mA / 21 ~ 28V Figure 4: Montaż oprawy 15W TD36 version : 1 5

6 Zastosowanie Dzięki kompaktowym rozmiarom i zastosowaniu nowatorskich rozwiązań konstrukcyjnych TD36 jest idealnym rozwiązaniem do oświetlenia powierzchni sklepowych. White Silver Zróżnicowanie temperatur barwowych oraz kątów umożliwia swobodne aranżowanie scen świetlnych. Downlight TD36 dostępny jest z obudowami w kolorze białym lub srebrnym. version : 1 6

7 Wpływ na środowisko W obliczu rosnącego popytu na energię oraz wpływu na globalne ocieplenie, produkty Ledion Lighting odgrywają znaczącą rolę w ochronie lasów poprzez zmniejszenie zużycia energii oraz emisji CO2. Zamieniając standardową żarówkę halogenową na odpowiednik LED można zmniejszyć emisję CO2 o 419,2 KG w skali roku. 20W TD36 Series VS 120W Halogen PAR38 Redukcja poboru mocy o 83% Redukcja emisji CO2 = o 419,2 KG = 29.9 ocalonych drzew w skali roku Inca Halogen ndescen PAR38(90W) t TD36 A5 5 (5W) Series (20W) KWhr % Rok Figure 5 : Wpływ na środowisko Note : Kalkulacja wykonana dla opraw świecących 24 h/dobę. version : 1 7

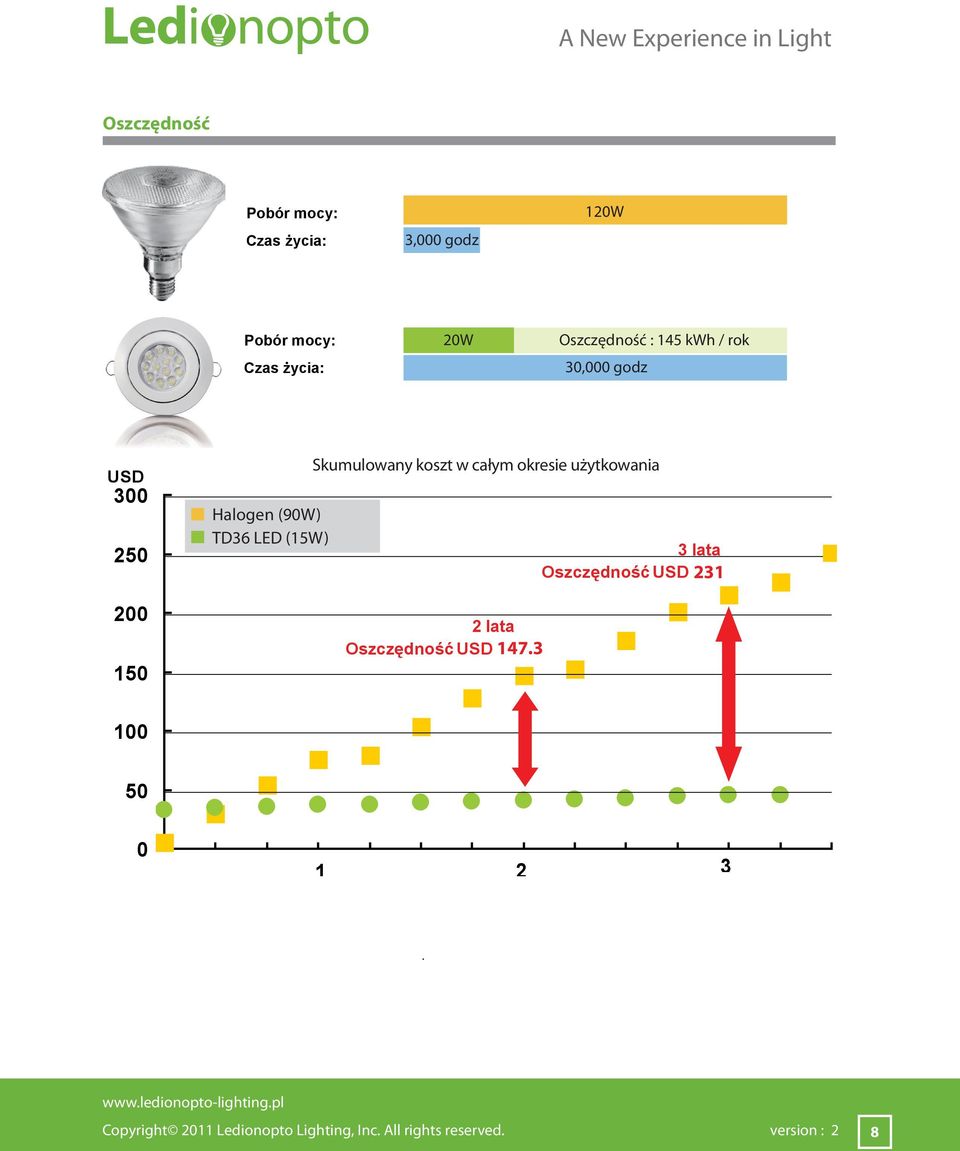

8 Oszczędność Pobór mocy: Czas życia: 3,000 godz 120W Pobór mocy: Czas życia: 20W Oszczędność : 145 kwh / rok 30,000 godz USD Halogen (90W) TD36 LED (15W) Skumulowany koszt w całym okresie użytkowania 2 lata Oszczędność USD lata Oszczędność USD version : 2 8

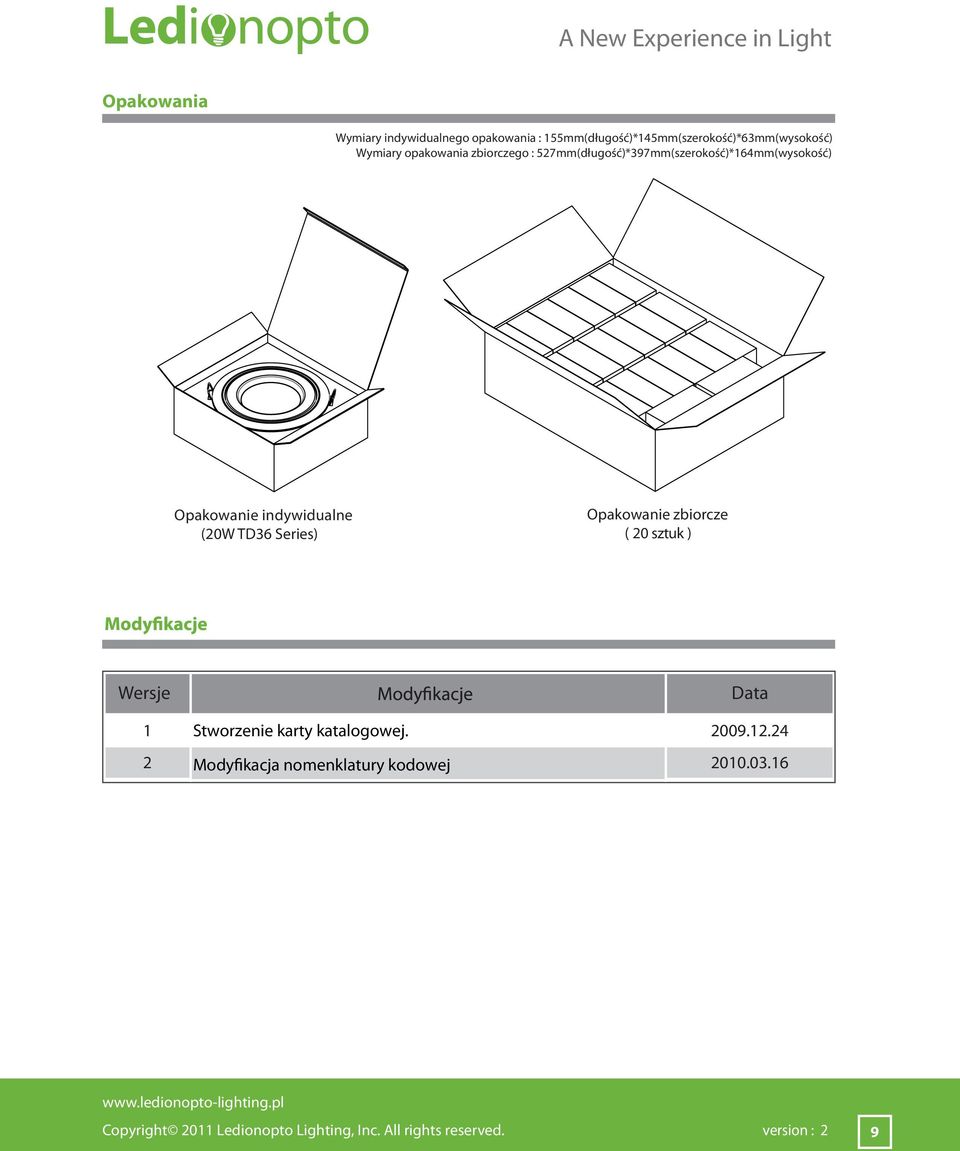

9 Opakowania Wymiary indywidualnego opakowania : 155mm(długość)*145mm(szerokość)*63mm(wysokość) Wymiary opakowania zbiorczego : 527mm(długość)*397mm(szerokość)*164mm(wysokość) Opakowanie indywidualne (20W TD36 Series) Opakowanie zbiorcze ( 20 sztuk ) Wersje Data 1 Stworzenie karty katalogowej Modyfikacja nomenklatury kodowej version : 2 9
