Qba. Profesjonalny projektor iluminacyjny o kompaktowym, łatwym do w komponowania w fasadę budynku kształcie

Transkrypt

1 Qba Profesjonalny projektor iluminacyjny o kompaktowym, łatwym do w komponowania w fasadę budynku kształcie

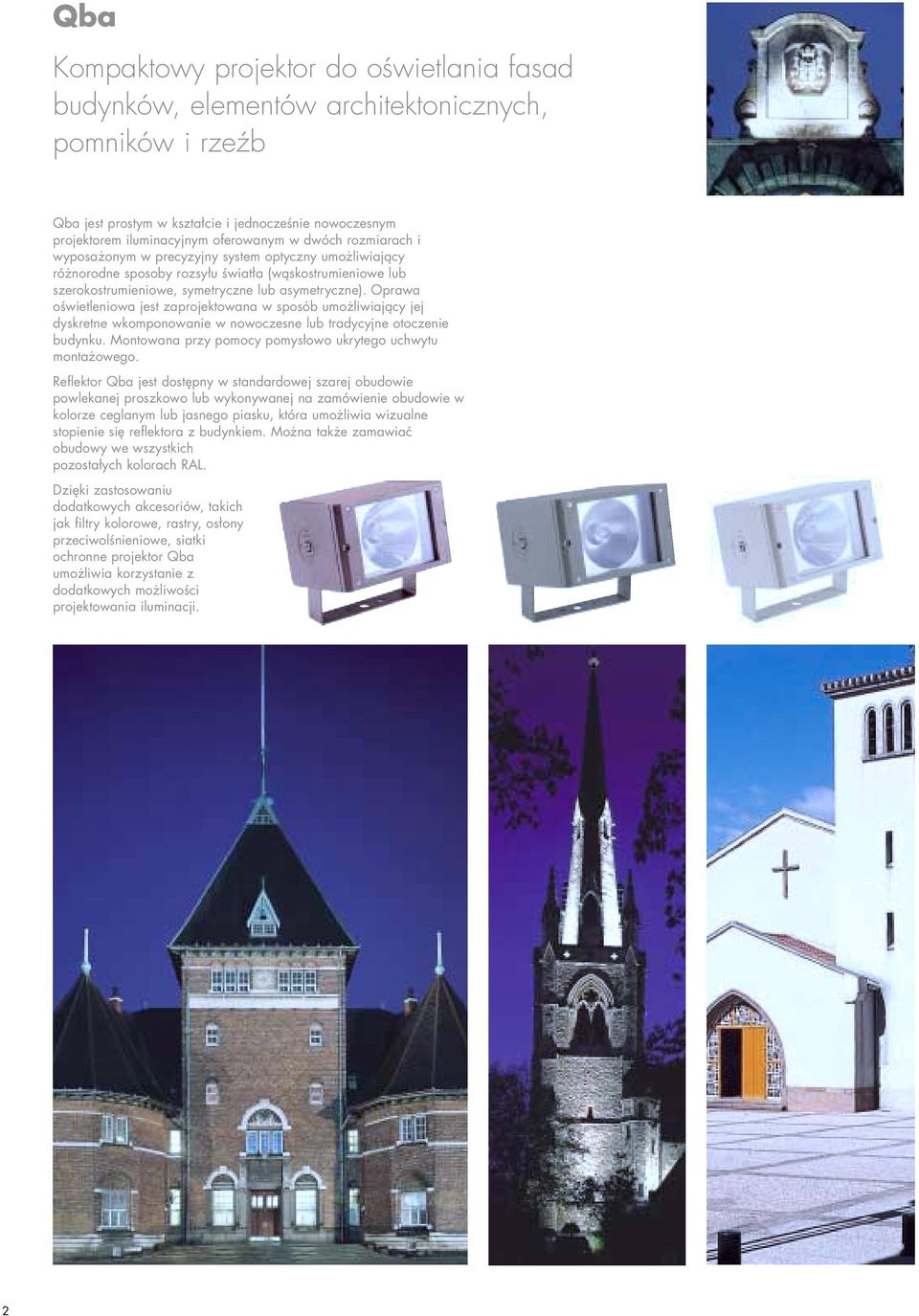

2 Qba Kompaktowy projektor do oświetlania fasad budynków, elementów architektonicznych, pomników i rzeźb Qba jest prostym w kształcie i jednocześnie nowoczesnym projektorem iluminacyjnym oferowanym w dwóch rozmiarach i wyposażonym w precyzyjny system optyczny umożliwiający różnorodne sposoby rozsyłu światła (wąskostrumieniowe lub szerokostrumieniowe, symetryczne lub asymetryczne). Oprawa oświetleniowa jest zaprojektowana w sposób umożliwiający jej dyskretne wkomponowanie w nowoczesne lub tradycyjne otoczenie budynku. Montowana przy pomocy pomysłowo ukrytego uchwytu montażowego. Reflektor Qba jest dostępny w standardowej szarej obudowie powlekanej proszkowo lub wykonywanej na zamówienie obudowie w kolorze ceglanym lub jasnego piasku, która umożliwia wizualne stopienie się reflektora z budynkiem. Można także zamawiać obudowy we wszystkich pozostałych kolorach RAL. Dzięki zastosowaniu dodatkowych akcesoriów, takich jak filtry kolorowe, rastry, osłony przeciwolśnieniowe, siatki ochronne projektor Qba umożliwia korzystanie z dodatkowych możliwości projektowania iluminacji. 2

3 Rozsył światła Działanie Odbłyśnik Kształt wiązki światła Wąskostrumieniowy Szerokostrumieniowy Symetryczny Asymetryczny 3

4 Solidna obudowa z odlewanego ciśnieniowo aluminium Dwa wymiary obudowy: Rozmiar 1: 35W i 7W Rozmiar 2: 15W Dwa rodzaje układów optycznych: obrotowo symetryczny zapewniający wąskostrumieniowy lub szerokostrumieniowy rozsył światła lub cylindryczny zapewniający asymetryczny lub symetryczny rozsył światła Możliwość wyboru źródeł światła metalohalogenkowych lub wysokoprężnych lamp sodowych od 35W do 15W Prostokątny, kompaktowy projektor jest łatwy do ukrycia w zastosowaniach na fasadach budynków Zaokrąglone krawędzie i ukryta obejma zapewniają nowoczesną i funkcjonalną stylistykę projektora. Wybór kolorów obudowy dla zastosowań na budynkach, na których ważne jest wizualne wtopienie projektora w bryłę budowli Źródła światła HIT, HIT Cer 35W/75W/ 15W metalohalogenkowe, metalohalogenkowe ceramiczne lampy wysokoprężne, trzonek G12 HIT-DE, HIT-DE Cer 7W/ 15W HIT-DE metalohalogenkowe, metalohalogenkowe ceramiczne lampy wysokoprężne, trzonek: Rx7ss HST-DE 7W/15W wysokoprężna lampa sodowa, trzonek: Rx7s Wykonanie Obudowa z odlewanego ciśnieniowo aluminium malowanego proszkowo na kolor szary. Na zamówienie wersje w kolorze ceglanym lub jasnego piasku. Śruby obudowy ze stali nierdzewnej. Klosz ze szkła hartowanego, 4mm Śruby do montażu wyposażenia dodatkowego z niklowanego mosiądzu. Ramki wyposażenia dodatkowego z odlewanego ciśnieniowo aluminium 4

5 Montaż Nakierowanie projektora iluminacyjnego jest możliwe dzięki zastosowaniu krótkiej obejmy. Kierowanie projektorem ułatwia wskaźnik kątowy na obejmie, blokowany śrubą. Dwie śruby umożliwiają łatwy dostęp do źródła światła. Możliwa jest wymiana źródła bez demontażu wyposażenia dodatkowego. Dostęp do układu zasilającego odbywa się poprzez panel tylni zamocowany na dwóch śrubach. Dławik do przewodów o średnicy zewnętrznej 7,5-13mm 2. Dodatkowy otwór umożliwiający okablowanie przelotowe. Standardy Reflektor zaprojektowano i wyprodukowano zgodnie z EN IP65 IK8 (6 dżuli) Ta (maks.) 25 C Klasa I. Przeznaczenie Projektor iluminacyjny do podświetleń i iluminacji budynków, detali architektonicznych, pomników lub rzeźb o obudowie, której kształt i kolor zapewnia łatwe ukrycie, wkomponowanie projektora w fasadę lub otoczenie budynku. Szczególnie przydatny do oświetlania budynków zabytkowych oraz innych obiektów o ciekawej architekturze. Łatwy dostęp do źródła światła bez zdejmowania elementów wyposażenia Rama montażowa wyposażenia dodatkowego jest zintegrowana z zaokrąglonymi krawędziami obudowy w celu zachowania jednolitości kształtu. Możliwe okablowanie przelotowe. Szeroki wybór wyposażenia dodatkowego, które mogą być łączone w celu uzyskania różnorodnych efektów oświetleniowych, m.in.: Osłony stałe Siatki ochronne Osłony wychylne Rastry Filtry kolorowe Ukryta obejma uchwytu montażowego Kierowanie projektorem ułatwia wskaźnik kątowy zamocowany na obejmie 5

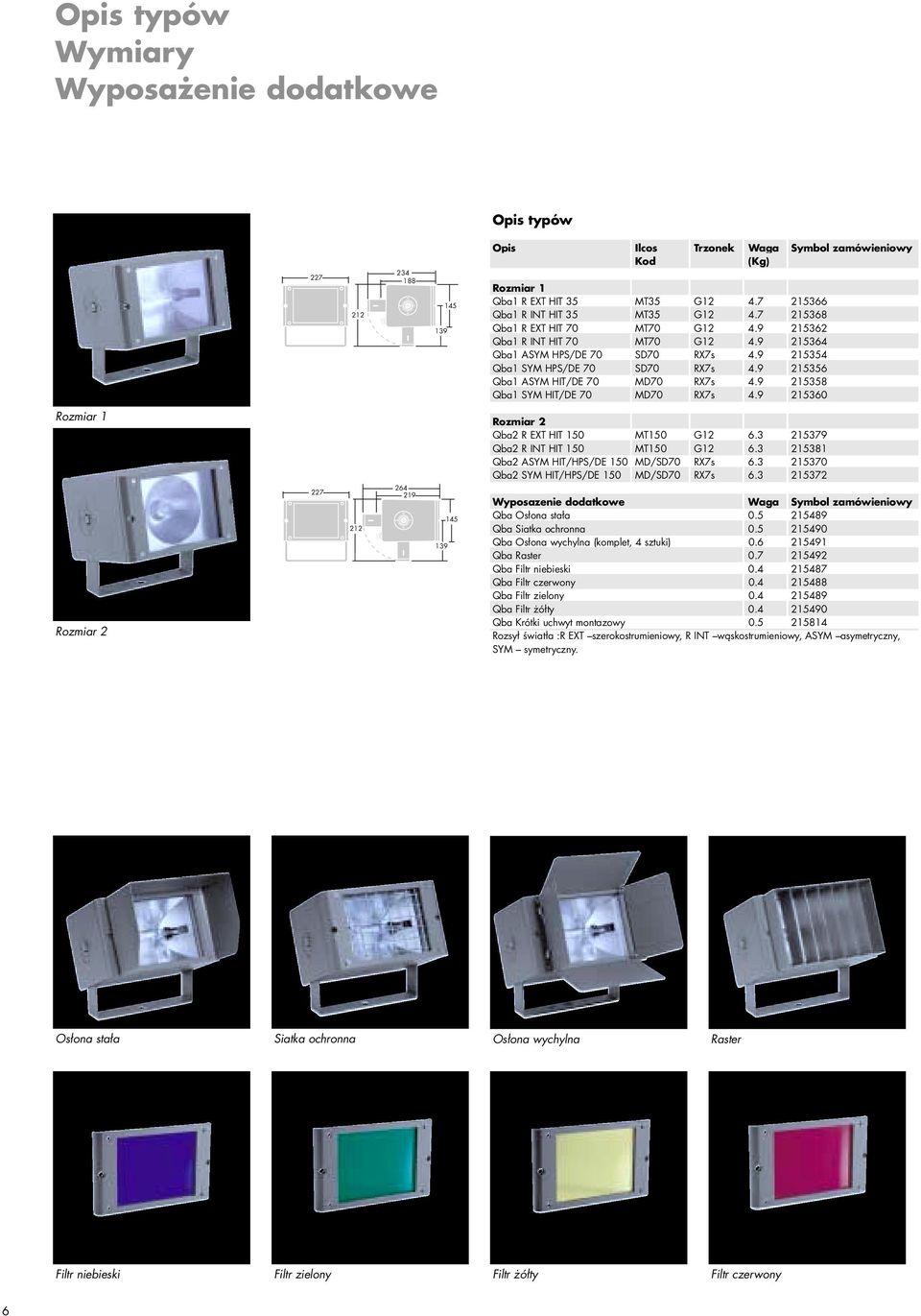

6 Opis typów Wymiary Wyposażenie dodatkowe Opis typów Opis Ilcos Trzonek Waga Symbol zamówieniowy Kod (Kg) Rozmiar 1 Qba1 R EXT HIT 35MT35G Qba1 R INT HIT 35MT35G Qba1 R EXT HIT 7 MT7 G Qba1 R INT HIT 7 MT7 G Qba1 ASYM HPS/DE 7 SD7 RX7s Qba1 SYM HPS/DE 7 SD7 RX7s Qba1 ASYM HIT/DE 7 MD7 RX7s Qba1 SYM HIT/DE 7 MD7 RX7s Rozmiar 1 Rozmiar Rozmiar 2 Qba2 R EXT HIT 15 MT15 G Qba2 R INT HIT 15 MT15 G Qba2 ASYM HIT/HPS/DE 15 MD/SD7 RX7s Qba2 SYM HIT/HPS/DE 15 MD/SD7 RX7s Wyposazenie dodatkowe Waga Symbol zamówieniowy Qba Osłona stała Qba Siatka ochronna Qba Osłona wychylna (komplet, 4 sztuki) Qba Raster Qba Filtr niebieski Qba Filtr czerwony Qba Filtr zielony Qba Filtr żółty Qba Krótki uchwyt montazowy Rozsył światła :R EXT szerokostrumieniowy, R INT wąskostrumieniowy, ASYM asymetryczny, SYM symetryczny. Osłona stała Siatka ochronna Osłona wychylna Raster Filtr niebieski Filtr zielony Filtr żółty Filtr czerwony 6

7 Dane fotometryczne Dane techniczne Montaż Qba 1 ASYM HIT-DE 7 Qba 1 ASYM HPS-DE 7 Qba 1 SYM HPS-DE 7 Qba 2 SYM HIT-DE 15 Źródło: 7W HIT-DE-CE Źródło: 7W HPS-DE Źródło: 7W HPS-DE Źródło: 15W HIT-DE-CE I max: 435cd/ 1lm Kąt I max : 2 I max: 45cd/ 1lm Kąt I max : 2 I max: 1133cd/ 1lm Kąt I max : I max: 713cd/ 1lm Kąt I max : I max/2: : 2x38 : 13x55 I max/2: : 2x38 : +12/+58 I max/2: : 2x37 : 2x7 I max/2: : 2x37 : 2x Qba 2 ASYM HIT-DE 15 Qba 2 ASYM HPS-DE15 Qba 2 SYM HPS-DE 15 Qba 1 SYM HIT-DE 7 Źródło: 15W HIT-DE-CE Źródło: 15W HPS-DE Źródło: 15W HPS-DE Źródło: 7W HIT-DE-CE I max: 443cd/ 1lm Kąt I max : 22 I max: 588cd/ 1lm Kąt I max : 23 I max: 99cd/ 1lm Kąt I max : I max: 8cd/ 1lm Kąt I max : I max/2: : 2x35 : -8/+5 I max/2: : 2x35 : 9 /+53 I max/2: : 2x36 : 2x11 I max/2: : 2x39 : 2x Qba 1 R INT HIT 35 Qba 2 R INT 15 Qba 1 R INT HIT 7 Qba 1 R EXT HIT 7 Źródło: 35W HIT-CE Źródło: 15W HIT-CE Źródło: 7W HIT-CE Źródło: 7W HIT-CE I max: 22379cd/ 1lm Kąt I max : I max: 9387cd/ 1lm Kąt I max : I max: 16843cd/ 1lm Kąt I max : I max: 1165cd/ 1lm Kąt I max : I max/2: : 2x3 : 2x3 I max/2: : 2x4 : 2x4 I max/2: : 2x3 : 2x3 I max/2: : 2x5 : 2x Qba 2 R EXT HIT 15 Źródło: 15W HIT-CE I max: 6259cd/ 1lm Kąt I max : I max/2: : 2x6 : 2x6 Qba 1 R INT HIT 35 Źródło: 35W HIT-CE I max: 1112cd/ 1lm Kąt I max : I max/2: : 2x5 : 2x Dodatkowy otwór umożliwiający okablowanie przelotowe 2. Dostęp do układu zasilającego z tyłu oprawy 7
