1 Oszczędzaj energię zachowując komfort Kurtyny powietrzne dla przemysłu Oszczędzaj energię zachowując komfort Kurtyny powietrzne dla przemysłu

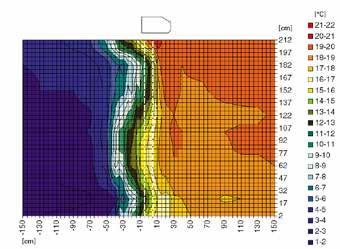

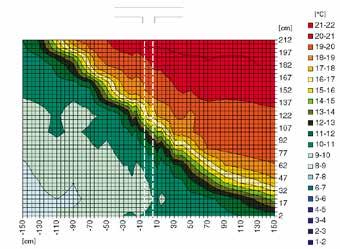

2 Niewidoczna brama Otwarta brama zachęca do wejścia i ułatwia ruch, choć może powodować straty energii i niekorzystne warunki pracy. Kurtyna powietrzna tworzy komfortowe środowisko pracy i minimalizuje straty energii. Kurtyny powietrzne Frico wydajnie chronią wnętrza przed warunkami panującymi na zewnątrz i oddzielają ciepło od zimna. Kurtyny powietrzne tworzą barierę powietrzną między ciepłem i chłodem, zapobiegając dostępowi zimnego powietrza z zewnątrz oraz ucieczce ogrzanego powietrza z pomieszczenia i zapewniając skuteczną ochronę klimatyzowanych obiektów i chłodzonych pomieszczeń. Prawidłowo zainstalowana kurtyna powietrzna ogranicza przeciągi i zapewnia komfortowe warunki pracy w pomieszczeniu przy mniejszych stratach energii w przejściach i otworach bramowych. Technologia Thermozone firmy Frico oferuje optymalny efekt kurtyny o doskonałej równowadze między ilością i prędkością powietrza. Ta równowaga nie tylko poprawia wydajność kurtyny powietrznej, ale ma także inne zalety. Należą do nich niższe koszty energii, a obniżenie hałasu i turbulencji powietrza sprawia, że klimat wnętrz staje się bardziej komfortowy. Prawidłowo zainstalowana kurtyna powietrzna zmniejsza straty energii przy otwartej bramie. Powietrze uciekające przez niezabezpieczony otwór bramowy Przy prawidłowo ustawionej kurtynie powietrznej występuje wyraźne oddzielenie stref o różnej temperaturze.

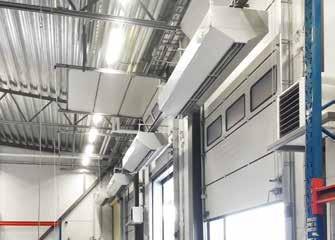

3 Wybór właściwej kurtyny powietrznej Wybierając kurtyny powietrzne należy pamiętać o następujących elementach: Strumień powietrza powinien docierać do podłogi z optymalną prędkością kluczowe znaczenie przy wyborze kurtyny powietrznej ma wysokość montażu (a nie wysokość otworu bramowego). Kurtyna powietrzna musi pokrywać całą szerokość (lub wysokość w przypadku urządzeń pionowych) otworu. Kurtyny powietrzne firmy Frico występują w różnych długościach. W przypadku szerokich lub wysokich otworów, można zamontować kilka urządzeń obok siebie lub jedno nad drugim. Urządzenia należy zainstalować jak najbliżej otworu. Kilka naszych kurtyn powietrznych można także zamówić z ogrzewaniem, które wspomaga ogrzewanie budynków po zamknięciu bramy. Należy koniecznie dopilnować, aby różnica ciśnień między budynkami i otoczeniem nie była zbyt duża. Więcej informacji na temat zrównoważonej wentylacji można uzyskać, kontaktując się z firmą Frico. Montaż poziomy Kurtyny powietrzne są zainstalowane poziomo nad otworem bramowym, tworząc pionową barierę powietrzną. Zalecana wysokość montażu Kurtyna powietrzna 3,5 m PA ,2 m PA ,5 m AGI ,5 m AGS/AGR Duże bramy AGI Montaż pionowy Kurtyny powietrzne są zainstalowane pionowo obok otworu bramowego, tworząc poziomą barierę powietrzną. Zainstalowane dwie kurtyny powietrzne z każdej strony otworu. Zalecana szerokość montażu* Kurtyna powietrzna 5 m PA m PA Duże bramy AGI4500/ Duże bramy, nadmuch z dołu UF600 1 *) Dwie kurtyny powietrzne, po jednej z każdej strony otworu. Akcesoria/Regulatory Kilka kurtyn powietrznych w naszej ofercie jest dostarczanych wraz z wbudowanym sterowaniem, natomiast w pozostałych przypadkach sterowniki są dostępne jako opcja. SIRe to inteligentny i dobrze zaprojektowany, niskonapięciowy układ sterowania, który występuje w trzech różnych wersjach o różnej funkcjonalności. Funkcje SIReBN Basic Ręczna regulacja wentylatora i temperatury Automatyczna regulacja prędkości wentylatora i temperatury za pomocą zintegrowanego termostatu. Funkcje SIReACZ Competent Wszystkie funkcje wersji Basic Funkcja kalendarza Czujnik filtra Proste sterowanie BMS funkcje włączania/ wyłączania, prędkości wentylatora i alarmu Tryb elastyczny do drzwi często otwieranych i zamykanych Tryb otwarty do drzwi, które pozostają otwarte Funkcje SIReAAZ Advanced Wszystkie funkcje wersji Competent Tryb Eco dodatkowy tryb energooszczędny Tryb Comfort kiedy liczy się komfort Zaawansowane sterowanie BMS Maks. ograniczenie temperatury wody powrotnej. Aktywna regulacja pomiar temperatur zewnętrznych w celu aktywnego reagowania

4 Oferta produktów PA3500/4200 Kurtyna powietrzna PA3500/4200 oferuje więcej możliwości niż kiedykolwiek, a wszystkie są dostępne w jednym produkcie. Daje to wiele obszarów zastosowań. Kurtyna powietrzna PA3500/4200 jest specjalnie przystosowana choćby do wejść budynków przemysłowych i magazynów lub dużych obiektów handlowych. Dzięki inteligentnemu sterowaniu SIRe, kurtyna zapewnia komfort w wejściu, stając się jednocześnie urządzeniem energooszczędnym i wymagającym minimum obsługi. AGS5500/AGR5500 AGS/AGR to seria wydajnych kurtyn powietrznych przeznaczonych do wejść do galerii handlowych a także bram przemysłowych. Model AGS5500 jest przeznaczony do swobodnego zawieszenia, a model AGR5500 do zabudowy. Następujące modele AGS5500 są dostępne na specjalne zamówienie: - z grzałkami elektrycznymi - z alternatywnymi króćcami do wody - do montażu pionowego AGI4500/6000 AGI to solidna kurtyna powietrzna przeznaczona do montażu pionowego lub poziomego w dużych bramach, na przykład w centrach logistycznych, rampach załadunkowych i magazynach. Mocne wentylatory i wysoki stopień ochrony sprawiają, że urządzenie szczególnie nadaje się do środowisk przemysłowych Proste podwieszenie za pomocą umieszczonych na wierzchu nitonakrętek w przypadku montażu z wykorzystaniem prętów gwintowanych. Regulowana kratka wylotowa umożliwia odpowiednie skierowanie strumienia powietrza w celu osiągnięcia optymalnego efektu kurtyny powietrznej UF600 Model UF600 tworzy bardzo skuteczną barierę powietrzną, wtłaczając powietrze z dużą prędkością przez wąski kanał umieszczony w podłodze w otworze drzwiowym. Bariera powietrzna skierowana w górę od podłogi zapewnia najlepszą możliwą ochronę przed napływem zimnego powietrza do budynków. Model UF600 składa się z filaru z kapturem wlotowym, tłumików, wentylatorów i kanału podłogowego ze szczeliną na poziomie podłogi. Filar umieszcza się po zewnętrznej (lub po wewnętrznej) stronie drzwi po dowolnej stronie wejścia. Kanał podłogowy jest zalewany w posadzce.

5 Oszczędzaj energię... Technologia Thermozone zapewnia optymalny efekt kurtyny, który utrzymuje doskonałą równowagę między ilością i prędkością powietrza. Kurtyny powietrzne Frico najskuteczniej oddzielają strefy przy najniższym możliwym zużyciu energii, niezależnie od tego, czy chronią przed dostępem ciepła czy zimna. Przykładowa brama przemysłowa Wielkość otworu bramowego: 3 x 3 m (szer. x wys.) Wysokość sufitu pomieszczenia: 5 m Powierzchnia obiektu: m 2 Zwymiarowana temperatura pomieszczenia: +20 C Prędkość wiatru: 0-2 m/s Średnia roczna temperatura: +6,6 C w Sztokholmie Godziny pracy: 07:00-16:00, 5 dni w tygodniu Średni czas otwarcia bramy: 1 godz./dobę -18 C +18 C Zainstalowana kurtyna powietrzna Potencjalne oszczędności/czas zwrotu Montaż pionowy jedna kurtyna z każdej strony otworu bramowego Montaż poziomy nad otworem bramowym 65% oszczędności 35% strat energii 50% oszczędności energii 50% strat energii 65% oszczędności = kwh/rocznie PLN rocznie przy założeniu 1 kwh = 0,55 PLN 50% oszczędności energii = kwh/rocznie PLN rocznie przy założeniu 1 kwh = 0,55 PLN Roczne straty energii przez niezabezpieczony otwór bramowy: MWh/rocznie...zachowując komfort Kurtyny powietrzne Frico oferują optymalną wydajność, niski poziom hałasu i maksymalną ochronę. W wielu budynkach, takich jak sklepy, centra handlowe, obiekty przemysłowe i centra logistyczne, bramy pozostają otwarte przez znaczną część dnia. Oznacza to olbrzymie straty cennego ogrzanego lub schłodzonego powietrza, a także niski poziom komfortu dla klientów i pracowników. Kurtyny powietrzne Frico zapewniają komfortowy, wolny od przeciągów klimat wnętrz. Kurtyna powietrzna zabezpiecza także przed dostępem owadów i spalin. Kolejnym ważnym czynnikiem komfortu wnętrza jest hałas. W firmie Frico przywiązujemy dużą wagę do cichej pracy naszych produktów. Stosowane wentylatory, w połączeniu ze zoptymalizowaną geometrią przepływu powietrza, pomagają w zapewnieniu jak najniższego poziomu głośności.

6 Wystarczy kliknąć myszką Inteligentne narzędzia Informacje na temat wszystkich naszych produktów można znaleźć w naszej witrynie internetowej. Witryna zawiera także inteligentne narzędzia, które ułatwiają wybór właściwego produktu, wykonanie obliczeń grzewczych i przygotowanie opisów specyfikacji. Przewodnik wyboru produktów Przewodnik wyboru produktów oferuje dwa poziomy: podstawowy i zaawansowany. Poziom zależy od ilości dostępnych informacji dotyczących danej instalacji. Skorzystanie z przewodnika wyboru produktów pozwoli zorientować się, które produkty będą odpowiednie. Skontaktuj się z firmą Frico, aby uzyskać poradę Zapraszamy do kontaktu w celu omówienia potrzeb określonej bramy. Mając określone informacje, możemy oszacować możliwe oszczędności energii. Oto przydatna lista istotnych parametrów. Szerokość i wysokość bramy Rodzaj i powierzchnia budynków Przez ile dni w tygodniu brama jest używana Przez ile godzin na dobę brama jest otwarta Temperatury wewnątrz i na zewnątrz Wpływ wiatru Podciśnienie Dodatkowe informacje kontaktowe można znaleźć na stronie T Frico AB, Box 102 SE Partille, Szwecja mailbox@frico.se T F Systemair S.A Al. Krakowska, 169 Łazy k/warszawa, Wólka Kosowska, Polska +48 /22/ /22/ info@systemair.pl
