STANOWISKO DO TESTOWANIA WTRYSKIWACZY COMMON RAIL STARDEX 0601

Wielkość: px
Rozpocząć pokaz od strony:

Download "STANOWISKO DO TESTOWANIA WTRYSKIWACZY COMMON RAIL STARDEX 0601"

Transkrypt

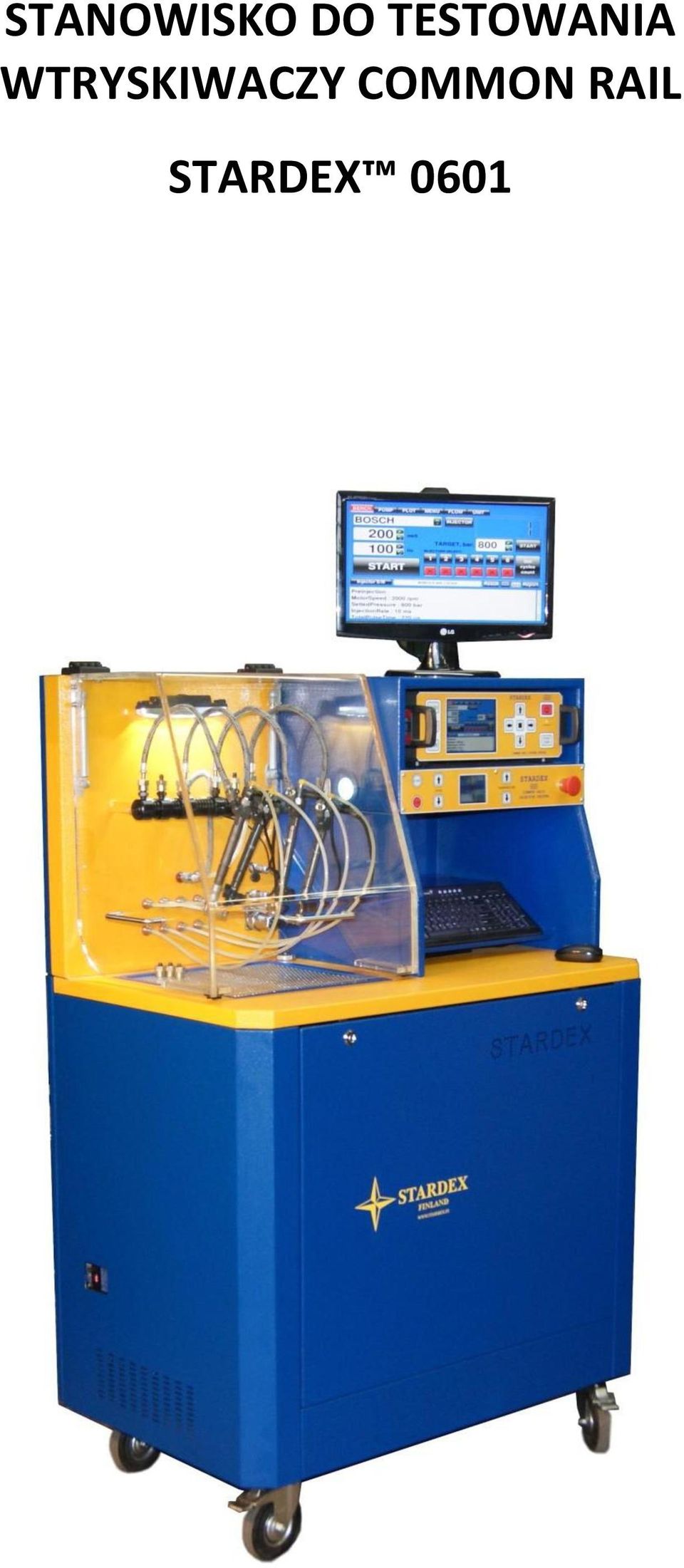

1 STANOWISKO DO TESTOWANIA WTRYSKIWACZY COMMON RAIL STARDEX 0601

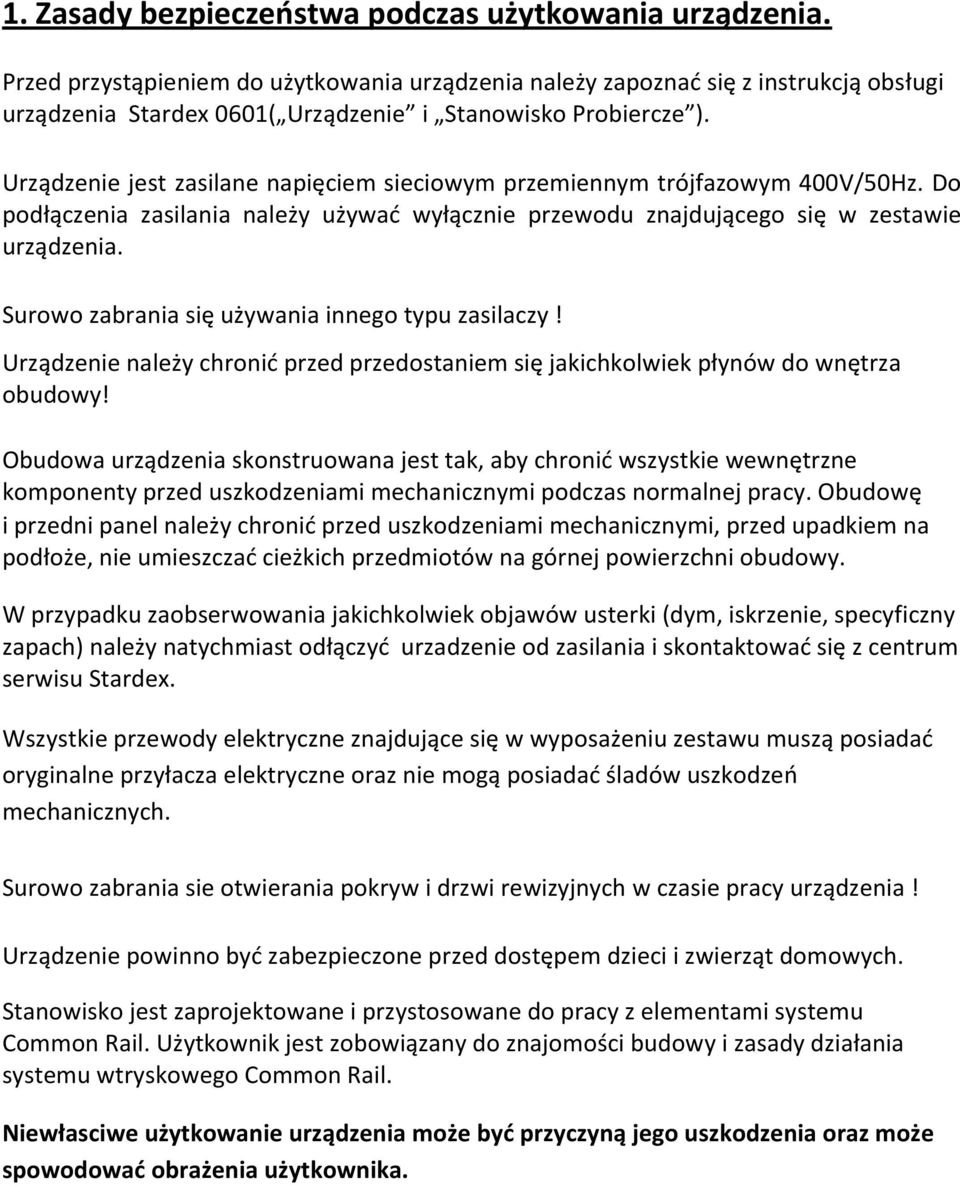

2 1. Zasady bezpieczeństwa podczas użytkowania urządzenia. Przed przystąpieniem do użytkowania urządzenia należy zapoznać się z instrukcją obsługi urządzenia Stardex 0601( Urządzenie i Stanowisko Probiercze ). Urządzenie jest zasilane napięciem sieciowym przemiennym trójfazowym 400V/50Hz. Do podłączenia zasilania należy używać wyłącznie przewodu znajdującego się w zestawie urządzenia. Surowo zabrania się używania innego typu zasilaczy! Urządzenie należy chronić przed przedostaniem się jakichkolwiek płynów do wnętrza obudowy! Obudowa urządzenia skonstruowana jest tak, aby chronić wszystkie wewnętrzne komponenty przed uszkodzeniami mechanicznymi podczas normalnej pracy. Obudowę i przedni panel należy chronić przed uszkodzeniami mechanicznymi, przed upadkiem na podłoże, nie umieszczać cieżkich przedmiotów na górnej powierzchni obudowy. W przypadku zaobserwowania jakichkolwiek objawów usterki (dym, iskrzenie, specyficzny zapach) należy natychmiast odłączyć urzadzenie od zasilania i skontaktować się z centrum serwisu Stardex. Wszystkie przewody elektryczne znajdujące się w wyposażeniu zestawu muszą posiadać oryginalne przyłacza elektryczne oraz nie mogą posiadać śladów uszkodzeń mechanicznych. Surowo zabrania sie otwierania pokryw i drzwi rewizyjnych w czasie pracy urządzenia! Urządzenie powinno być zabezpieczone przed dostępem dzieci i zwierząt domowych. Stanowisko jest zaprojektowane i przystosowane do pracy z elementami systemu Common Rail. Użytkownik jest zobowiązany do znajomości budowy i zasady działania systemu wtryskowego Common Rail. Niewłasciwe użytkowanie urządzenia może być przyczyną jego uszkodzenia oraz może spowodować obrażenia użytkownika.

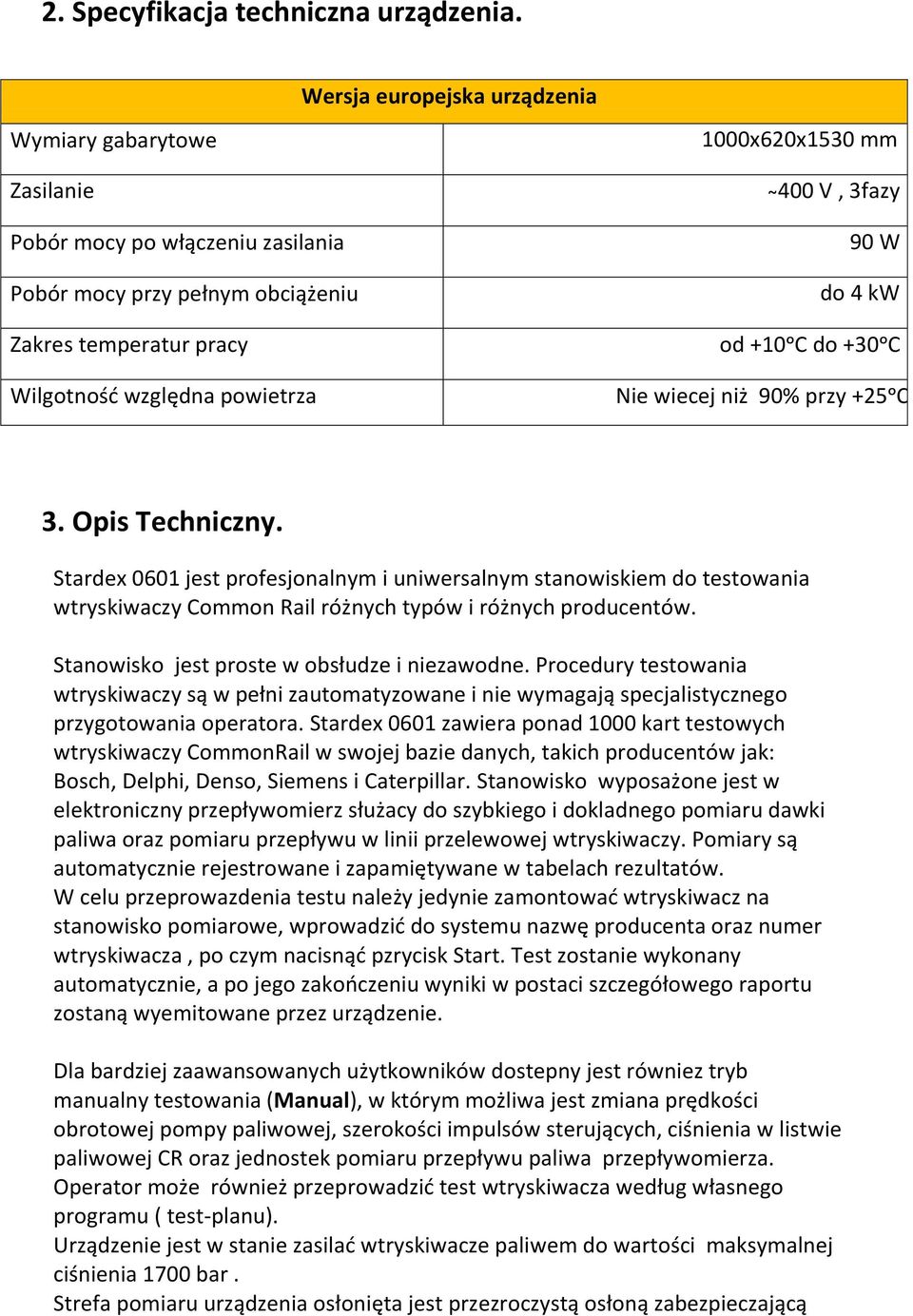

3 2. Specyfikacja techniczna urządzenia. Wersja europejska urządzenia Wymiary gabarytowe Zasilanie Pobór mocy po włączeniu zasilania Pobór mocy przy pełnym obciążeniu Zakres temperatur pracy Wilgotność względna powietrza 1000х620х1530 mm 400 V, 3fazy 90 W do 4 kw od +10ᵒC do +30ᵒC Nie wiecej niż 90% przy +25ᵒC 3. Opis Techniczny. Stardex 0601 jest profesjonalnym i uniwersalnym stanowiskiem do testowania wtryskiwaczy Common Rail różnych typów i różnych producentów. Stanowisko jest proste w obsłudze i niezawodne. Procedury testowania wtryskiwaczy są w pełni zautomatyzowane i nie wymagają specjalistycznego przygotowania operatora. Stardex 0601 zawiera ponad 1000 kart testowych wtryskiwaczy CommonRail w swojej bazie danych, takich producentów jak: Bosch, Delphi, Denso, Siemens i Caterpillar. Stanowisko wyposażone jest w elektroniczny przepływomierz służacy do szybkiego i dokladnego pomiaru dawki paliwa oraz pomiaru przepływu w linii przelewowej wtryskiwaczy. Pomiary są automatycznie rejestrowane i zapamiętywane w tabelach rezultatów. W celu przeprowazdenia testu należy jedynie zamontować wtryskiwacz na stanowisko pomiarowe, wprowadzić do systemu nazwę producenta oraz numer wtryskiwacza, po czym nacisnąć pzrycisk Start. Test zostanie wykonany automatycznie, a po jego zakończeniu wyniki w postaci szczegółowego raportu zostaną wyemitowane przez urządzenie. Dla bardziej zaawansowanych użytkowników dostepny jest równiez tryb manualny testowania (Manual), w którym możliwa jest zmiana prędkości obrotowej pompy paliwowej, szerokości impulsów sterujących, ciśnienia w listwie paliwowej CR oraz jednostek pomiaru przepływu paliwa przepływomierza. Operator może również przeprowadzić test wtryskiwacza według własnego programu ( test-planu). Urządzenie jest w stanie zasilać wtryskiwacze paliwem do wartości maksymalnej ciśnienia 1700 bar. Strefa pomiaru urządzenia osłonięta jest przezroczystą osłoną zabezpieczającą

4 przed skutkami ewentualnej usterki lub nieszczelności w układzie roboczym wysokiego ciśnienia paliwa. Urządzenie przystosowane jest do testowania wtryskiwaczy Common Rail takich producentów jak: Bosch, Delphi, Denso, Siemens, Caterpillar i innych, zarówno piezoelektrycznych jak i elektromagnetycznych. Stanowisko jest przystosowane do testowania od jednego do czterech wtryskiwaczy jednocześnie, pracując zarówno z wtryskiwaczami piezoelektrycznymi, jak i z elektromagnetycznymi. Umożliwia również diagnostykę cewek elektromagnetycznych wtryskiwaczy pokazując dokładne wykresy prądowe na ekranie. Sterowanie i kontrola odbywa się przy pomocy standardowej klawaitury komputera oraz myszki, lub przy pomocy przycisków na przednim panelu kontrolnym. Wszystkie informacje wyświetlane są na 6,5 kolorowym ekranie LCD. Istnieje również możliwość podłączenia monitora zewnętrznego (nie jest on dostarczany w zastawie urządzenia).

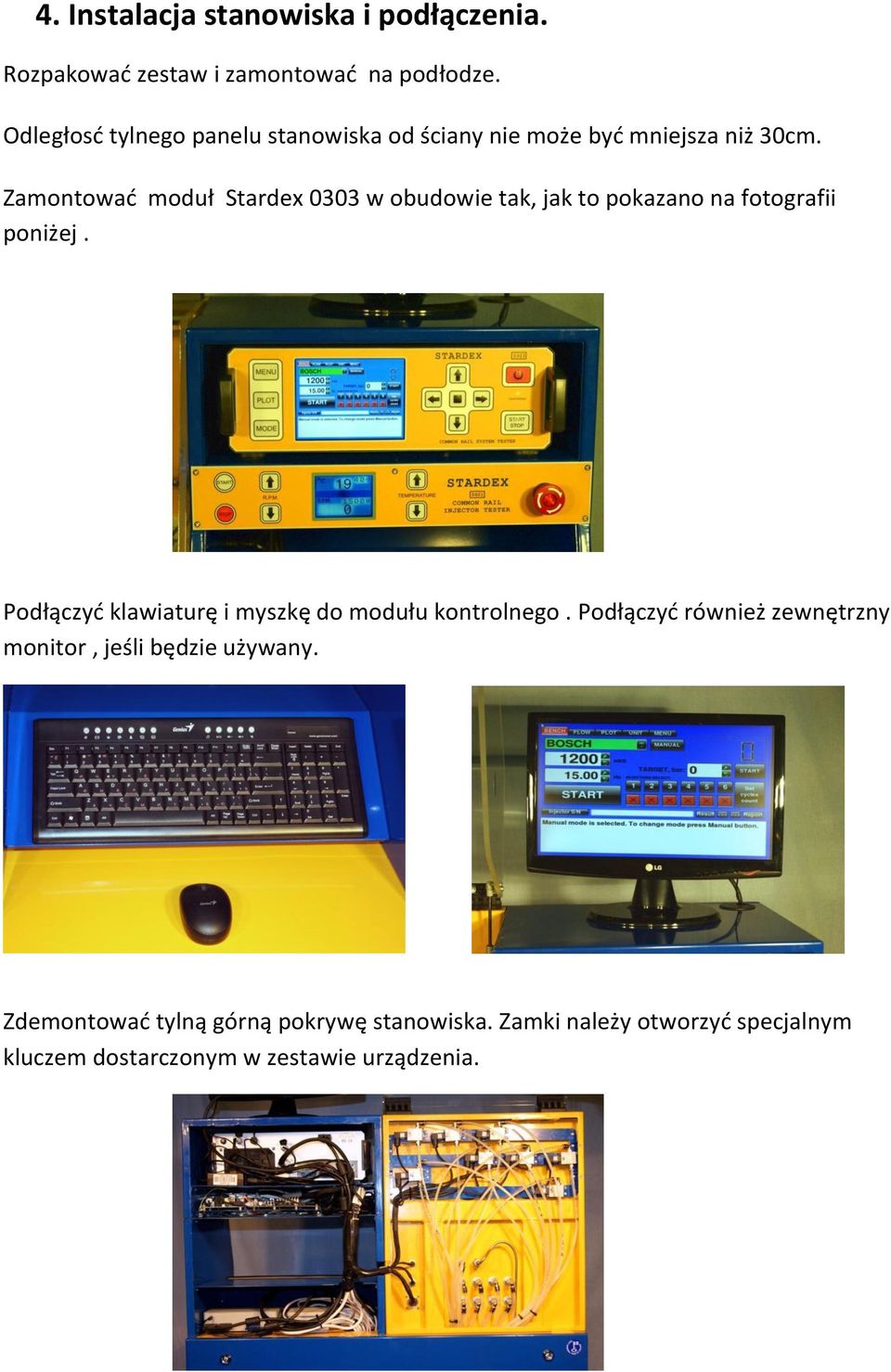

5 4. Instalacja stanowiska i podłączenia. Rozpakować zestaw i zamontować na podłodze. Odległosć tylnego panelu stanowiska od ściany nie może być mniejsza niż 30cm. Zamontować moduł Stardex 0303 w obudowie tak, jak to pokazano na fotografii poniżej. Podłączyć klawiaturę i myszkę do modułu kontrolnego. Podłączyć również zewnętrzny monitor, jeśli będzie używany. Zdemontować tylną górną pokrywę stanowiska. Zamki należy otworzyć specjalnym kluczem dostarczonym w zestawie urządzenia.

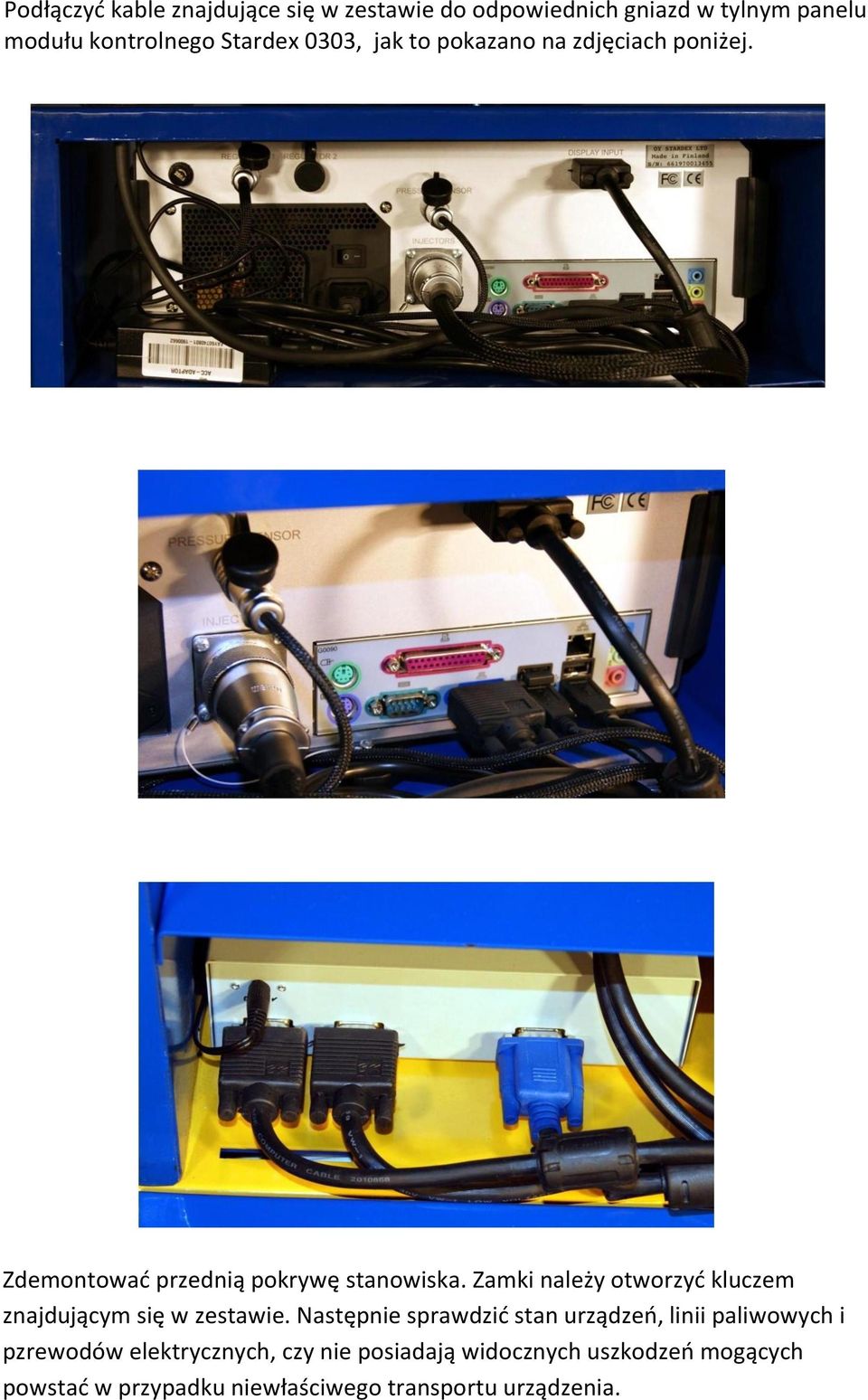

6 Podłączyć kable znajdujące się w zestawie do odpowiednich gniazd w tylnym panelu modułu kontrolnego Stardex 0303, jak to pokazano na zdjęciach poniżej. Zdemontować przednią pokrywę stanowiska. Zamki należy otworzyć kluczem znajdującym się w zestawie. Następnie sprawdzić stan urządzeń, linii paliwowych i pzrewodów elektrycznych, czy nie posiadają widocznych uszkodzeń mogących powstać w przypadku niewłaściwego transportu urządzenia.

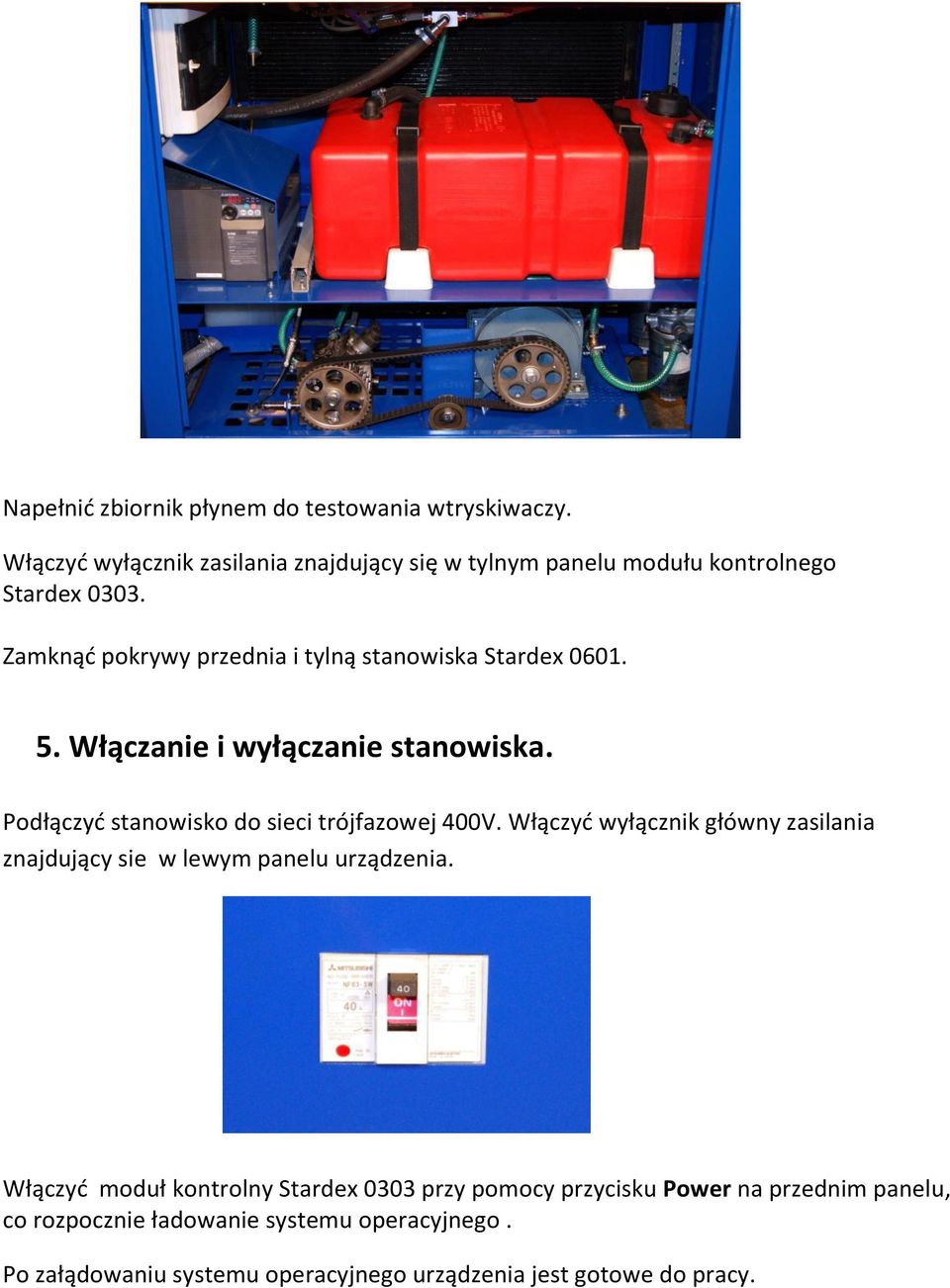

7 Napełnić zbiornik płynem do testowania wtryskiwaczy. Włączyć wyłącznik zasilania znajdujący się w tylnym panelu modułu kontrolnego Stardex Zamknąć pokrywy przednia i tylną stanowiska Stardex Włączanie i wyłączanie stanowiska. Podłączyć stanowisko do sieci trójfazowej 400V. Włączyć wyłącznik główny zasilania znajdujący sie w lewym panelu urządzenia. Włączyć moduł kontrolny Stardex 0303 przy pomocy przycisku Power na przednim panelu, co rozpocznie ładowanie systemu operacyjnego. Po załądowaniu systemu operacyjnego urządzenia jest gotowe do pracy.

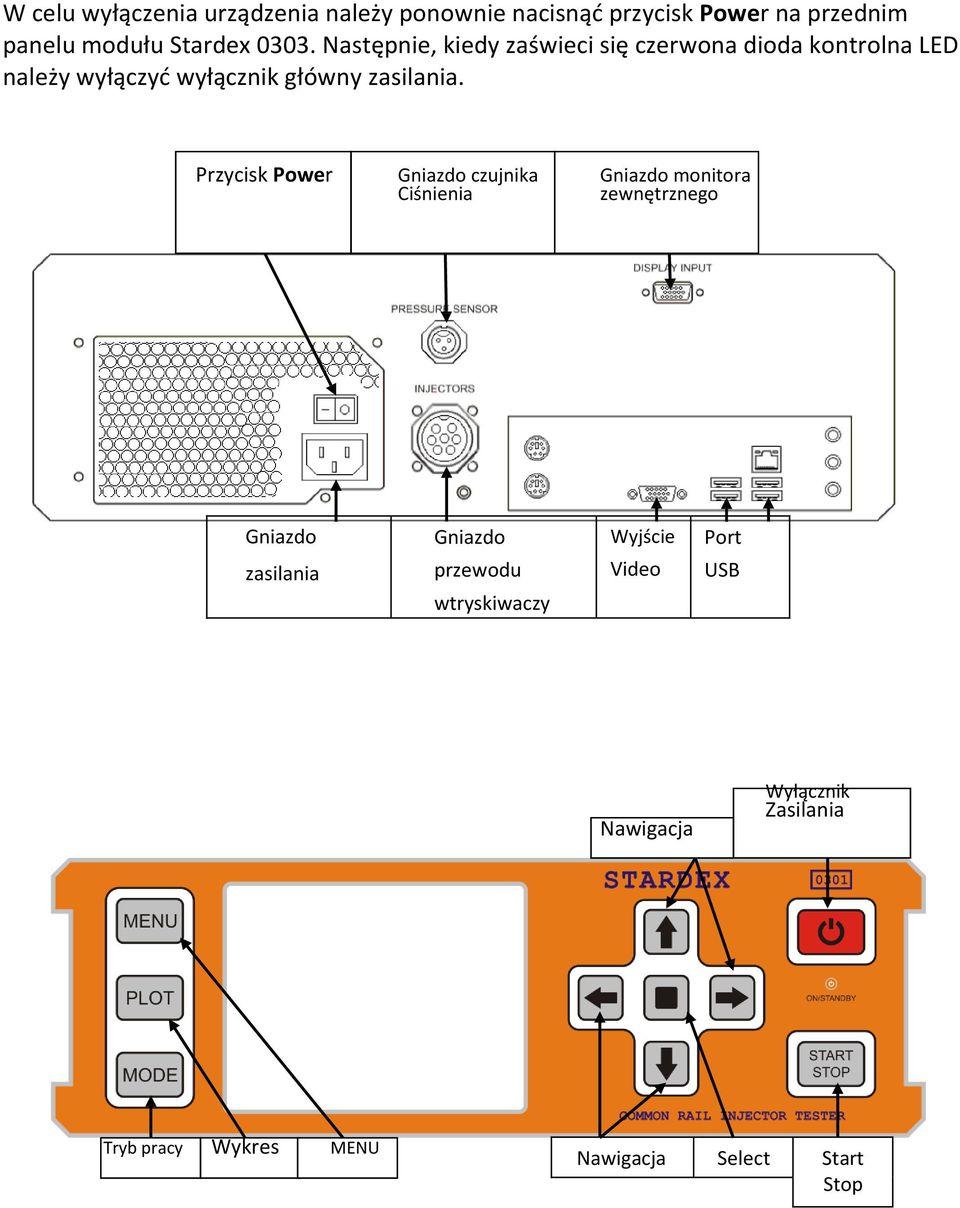

8 W celu wyłączenia urządzenia należy ponownie nacisnąć przycisk Power na przednim panelu modułu Stardex Następnie, kiedy zaświeci się czerwona dioda kontrolna LED należy wyłączyć wyłącznik główny zasilania. Przycisk Power Gniazdo czujnika Gniazdo monitora Ciśnienia zewnętrznego Gniazdo zasilania Gniazdo przewodu wtryskiwaczy Wyjście Video Port USB Nawigacja Wyłącznik Zasilania Tryb pracy Wykres MENU Nawigacja Select Start Stop

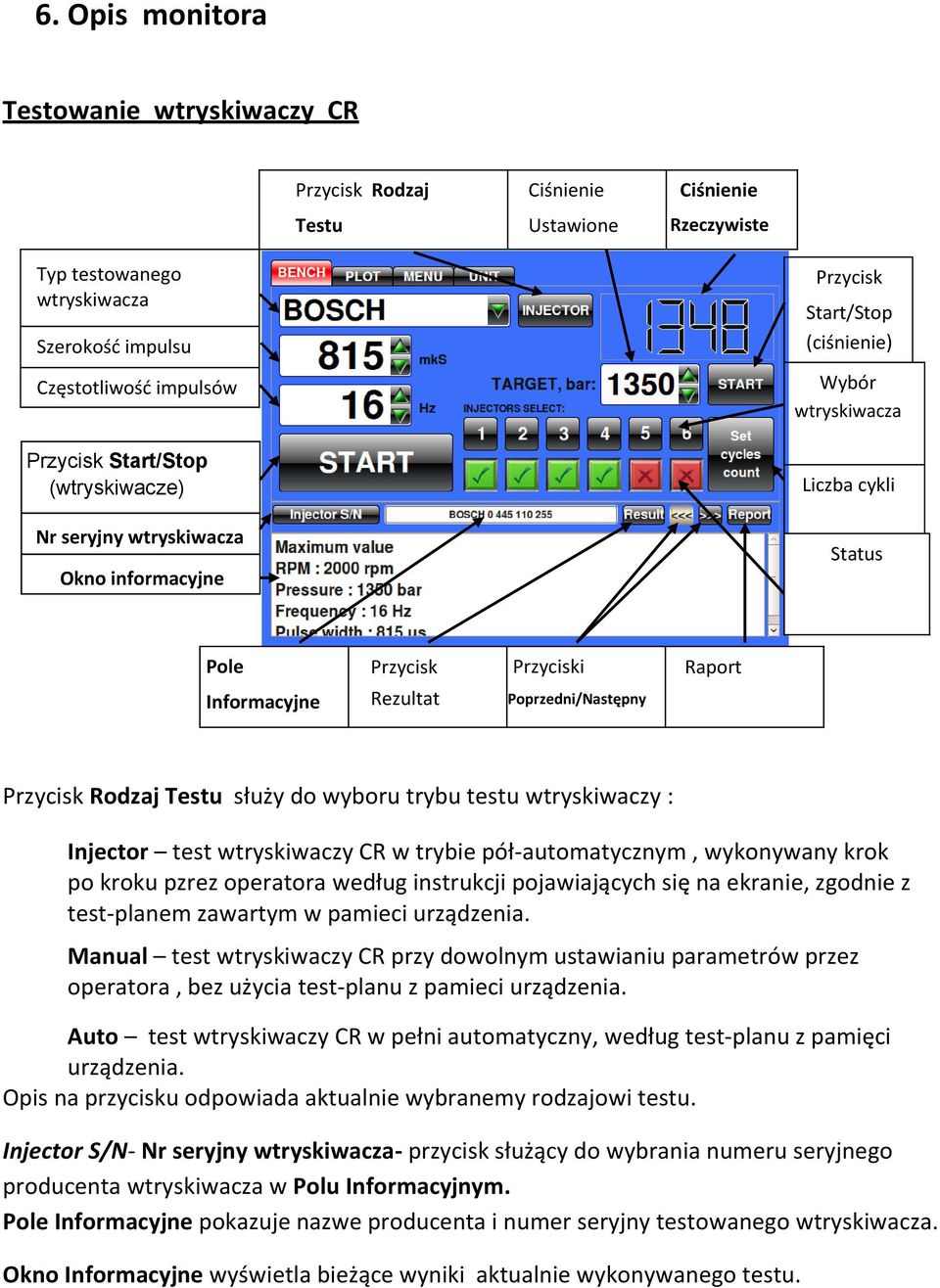

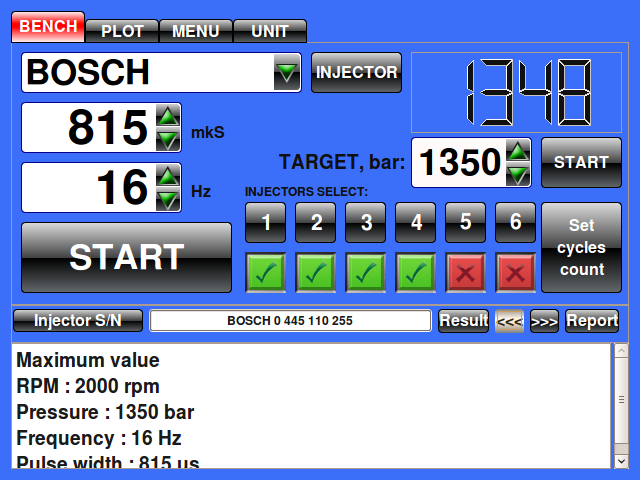

9 6. Opis monitora Testowanie wtryskiwaczy CR Przycisk Rodzaj Testu Ciśnienie Ustawione Ciśnienie Rzeczywiste Typ testowanego wtryskiwacza Szerokość impulsu Częstotliwość impulsów Przycisk Start/Stop (wtryskiwacze) Nr seryjny wtryskiwacza Okno informacyjne Przycisk Start/Stop (ciśnienie) Wybór wtryskiwacza Liczba cykli Status Pole Przycisk Przyciski Raport Informacyjne Rezultat Poprzedni/Następny Przycisk Rodzaj Testu służy do wyboru trybu testu wtryskiwaczy : Injector test wtryskiwaczy CR w trybie pół-automatycznym, wykonywany krok po kroku pzrez operatora według instrukcji pojawiających się na ekranie, zgodnie z test-planem zawartym w pamieci urządzenia. Manual test wtryskiwaczy CR przy dowolnym ustawianiu parametrów przez operatora, bez użycia test-planu z pamieci urządzenia. Auto test wtryskiwaczy CR w pełni automatyczny, według test-planu z pamięci urządzenia. Opis na przycisku odpowiada aktualnie wybranemy rodzajowi testu. Injector S/N- Nr seryjny wtryskiwacza- przycisk służący do wybrania numeru seryjnego producenta wtryskiwacza w Polu Informacyjnym. Pole Informacyjne pokazuje nazwe producenta i numer seryjny testowanego wtryskiwacza. Okno Informacyjne wyświetla bieżące wyniki aktualnie wykonywanego testu.

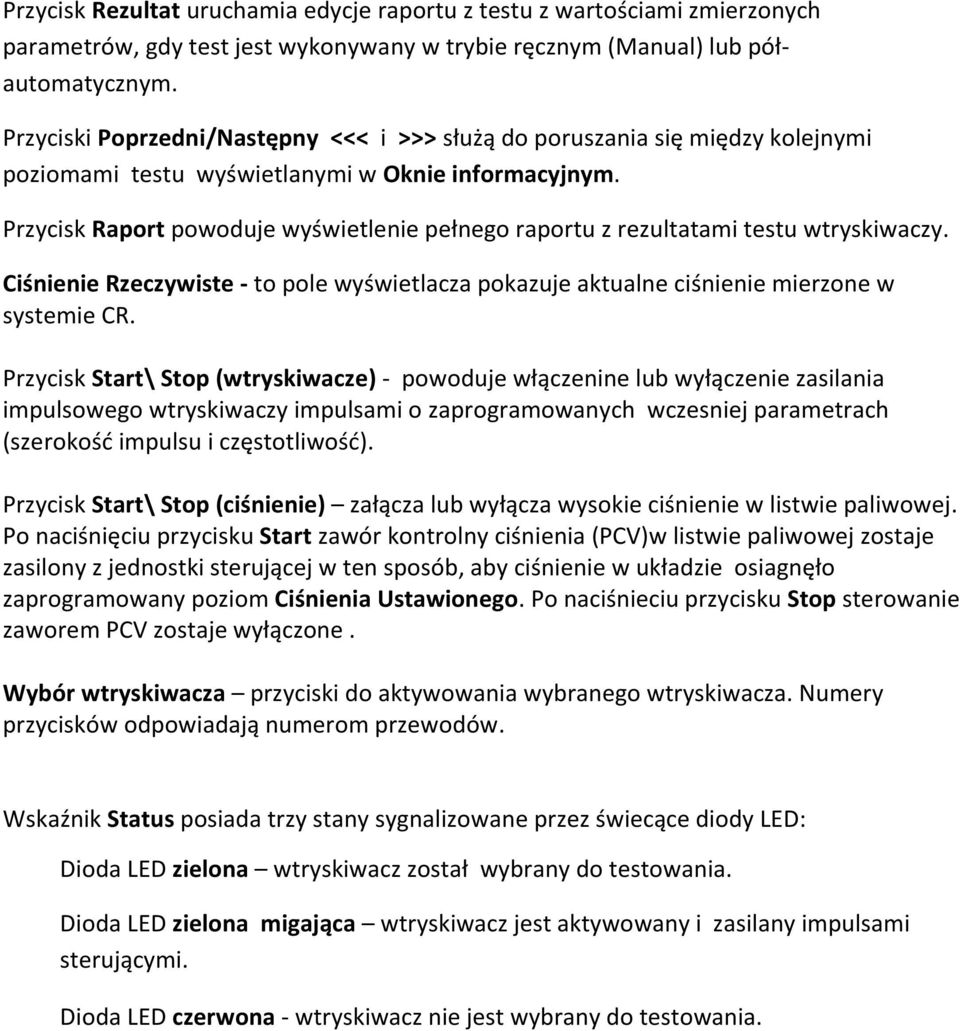

10 Przycisk Rezultat uruchamia edycje raportu z testu z wartościami zmierzonych parametrów, gdy test jest wykonywany w trybie ręcznym (Manual) lub półautomatycznym. Przyciski Poprzedni/Następny <<< i >>> służą do poruszania się między kolejnymi poziomami testu wyświetlanymi w Oknie informacyjnym. Przycisk Raport powoduje wyświetlenie pełnego raportu z rezultatami testu wtryskiwaczy. Ciśnienie Rzeczywiste - to pole wyświetlacza pokazuje aktualne ciśnienie mierzone w systemie CR. Przycisk Start\ Stop (wtryskiwacze) - powoduje włączenine lub wyłączenie zasilania impulsowego wtryskiwaczy impulsami o zaprogramowanych wczesniej parametrach (szerokość impulsu i częstotliwość). Przycisk Start\ Stop (ciśnienie) załącza lub wyłącza wysokie ciśnienie w listwie paliwowej. Po naciśnięciu przycisku Start zawór kontrolny ciśnienia (PCV)w listwie paliwowej zostaje zasilony z jednostki sterującej w ten sposób, aby ciśnienie w układzie osiagnęło zaprogramowany poziom Ciśnienia Ustawionego. Po naciśnieciu przycisku Stop sterowanie zaworem PCV zostaje wyłączone. Wybór wtryskiwacza przyciski do aktywowania wybranego wtryskiwacza. Numery przycisków odpowiadają numerom przewodów. Wskaźnik Status posiada trzy stany sygnalizowane przez świecące diody LED: Dioda LED zielona wtryskiwacz został wybrany do testowania. Dioda LED zielona migająca wtryskiwacz jest aktywowany i zasilany impulsami sterującymi. Dioda LED czerwona - wtryskiwacz nie jest wybrany do testowania.

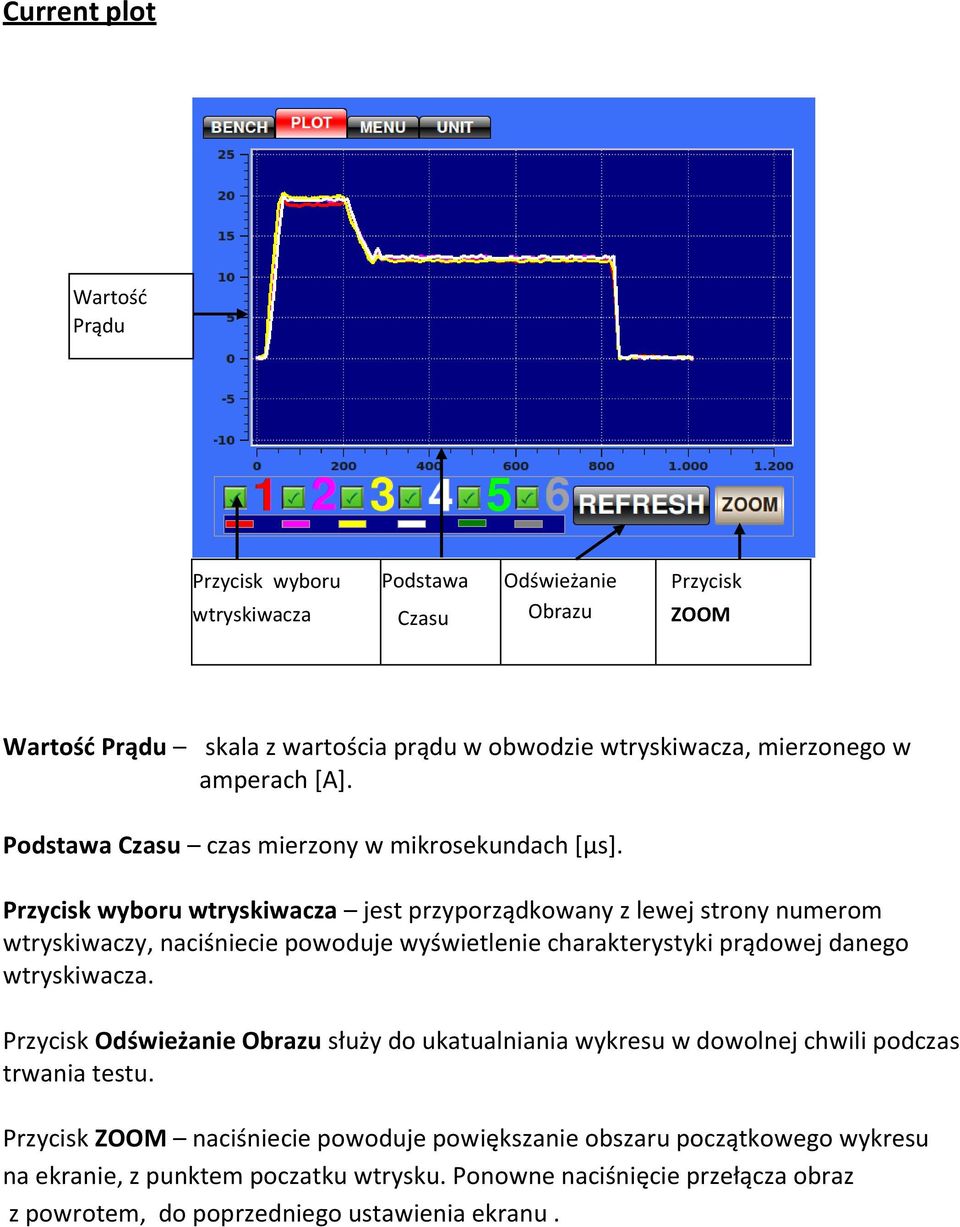

11 Current plot Wartość Prądu Przycisk wyboru wtryskiwacza Podstawa Czasu Odświeżanie Obrazu Przycisk ZOOM Wartość Prądu skala z wartościa prądu w obwodzie wtryskiwacza, mierzonego w amperach [A]. Podstawa Czasu czas mierzony w mikrosekundach [μs]. Przycisk wyboru wtryskiwacza jest przyporządkowany z lewej strony numerom wtryskiwaczy, naciśniecie powoduje wyświetlenie charakterystyki prądowej danego wtryskiwacza. Przycisk Odświeżanie Obrazu służy do ukatualniania wykresu w dowolnej chwili podczas trwania testu. Przycisk ZOOM naciśniecie powoduje powiększanie obszaru początkowego wykresu na ekranie, z punktem poczatku wtrysku. Ponowne naciśnięcie przełącza obraz z powrotem, do poprzedniego ustawienia ekranu.

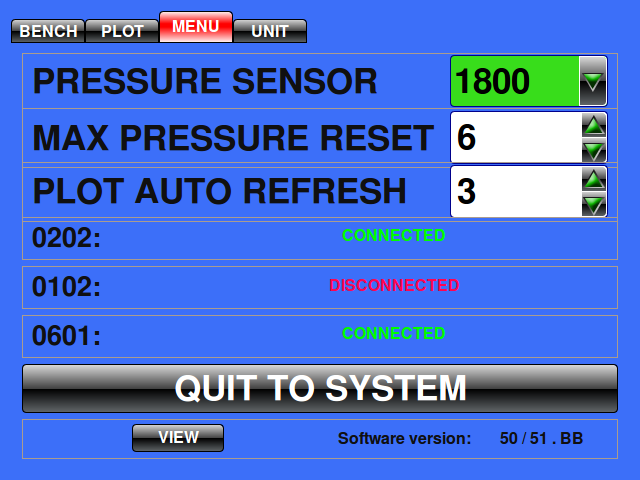

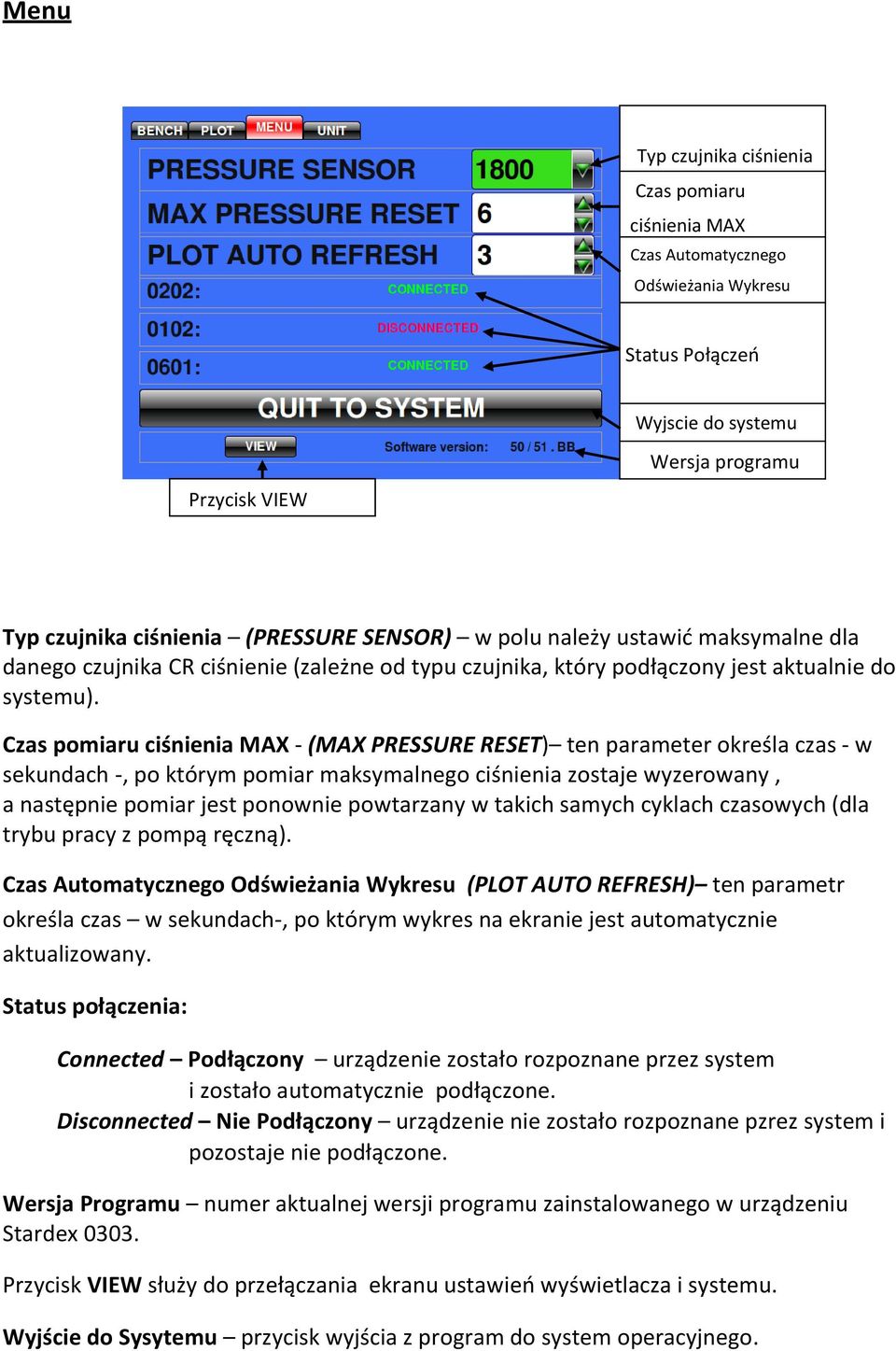

12 Menu Typ czujnika ciśnienia Czas pomiaru ciśnienia MAX Czas Automatycznego Odświeżania Wykresu Status Połączeń Wyjscie do systemu Przycisk VIEW Wersja programu Typ czujnika ciśnienia (PRESSURE SENSOR) w polu należy ustawić maksymalne dla danego czujnika CR ciśnienie (zależne od typu czujnika, który podłączony jest aktualnie do systemu). Czas pomiaru ciśnienia MAX - (MAX PRESSURE RESET) ten parameter określa czas - w sekundach -, po którym pomiar maksymalnego ciśnienia zostaje wyzerowany, a następnie pomiar jest ponownie powtarzany w takich samych cyklach czasowych (dla trybu pracy z pompą ręczną). Czas Automatycznego Odświeżania Wykresu (PLOT AUTO REFRESH) ten parametr określa czas w sekundach-, po którym wykres na ekranie jest automatycznie aktualizowany. Status połączenia: Connected Podłączony urządzenie zostało rozpoznane przez system i zostało automatycznie podłączone. Disconnected Nie Podłączony urządzenie nie zostało rozpoznane pzrez system i pozostaje nie podłączone. Wersja Programu numer aktualnej wersji programu zainstalowanego w urządzeniu Stardex Przycisk VIEW służy do przełączania ekranu ustawień wyświetlacza i systemu. Wyjście do Sysytemu przycisk wyjścia z program do system operacyjnego.

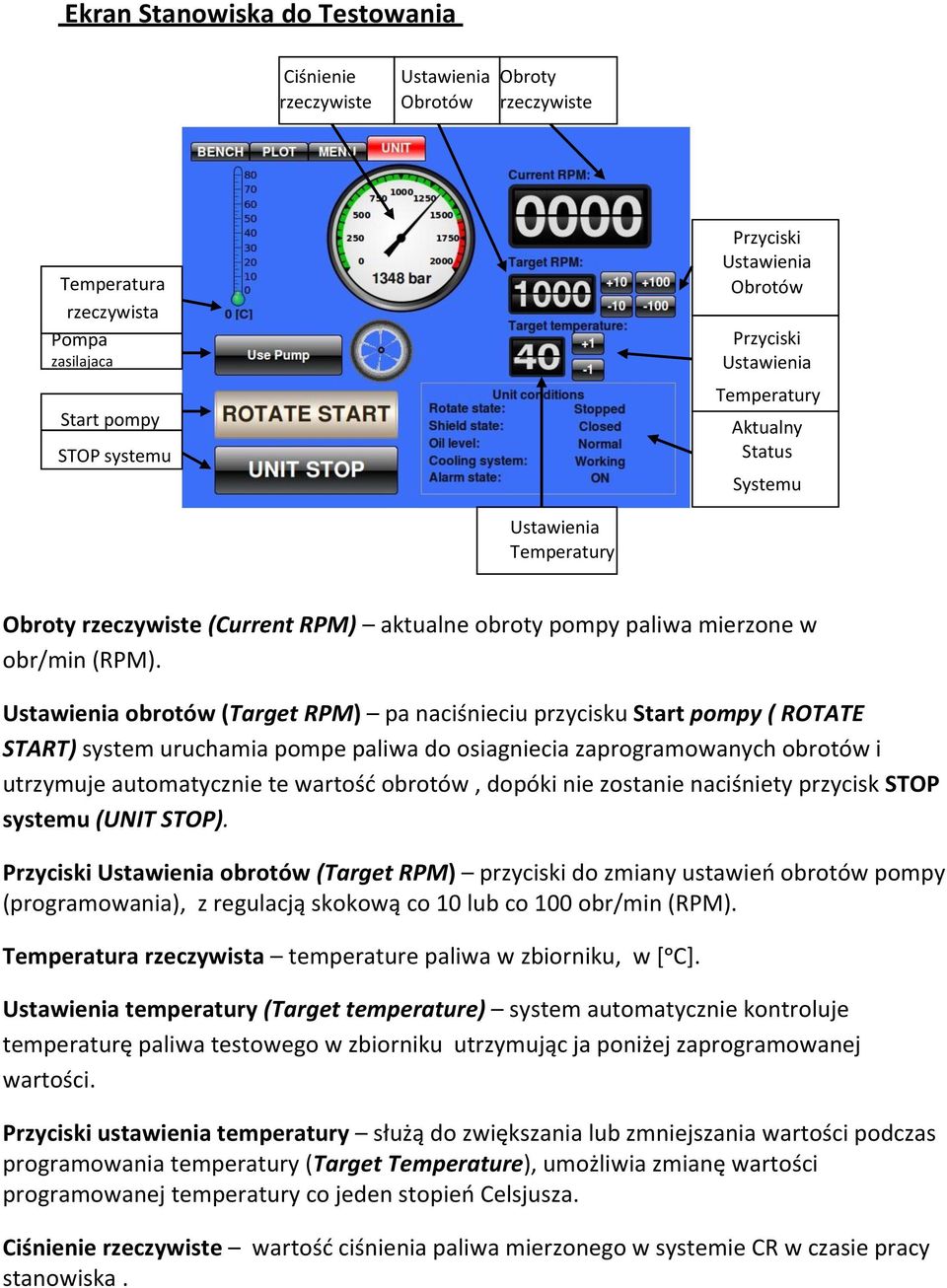

13 Ekran Stanowiska do Testowania Ciśnienie rzeczywiste Ustawienia Obrotów Obroty rzeczywiste Temperatura rzeczywista Pompa zasilajaca Start pompy STOP systemu Przyciski Ustawienia Obrotów Przyciski Ustawienia Temperatury Aktualny Status Systemu Ustawienia Temperatury Obroty rzeczywiste (Current RPM) aktualne obroty pompy paliwa mierzone w obr/min (RPM). Ustawienia obrotów (Target RPM) pa naciśnieciu przycisku Start pompy ( ROTATE START) system uruchamia pompe paliwa do osiagniecia zaprogramowanych obrotów i utrzymuje automatycznie te wartość obrotów, dopóki nie zostanie naciśniety przycisk STOP systemu (UNIT STOP). Przyciski Ustawienia obrotów (Target RPM) przyciski do zmiany ustawień obrotów pompy (programowania), z regulacją skokową co 10 lub co 100 obr/min (RPM). Temperatura rzeczywista temperature paliwa w zbiorniku, w [ᵒC]. Ustawienia temperatury (Target temperature) system automatycznie kontroluje temperaturę paliwa testowego w zbiorniku utrzymując ja poniżej zaprogramowanej wartości. Przyciski ustawienia temperatury służą do zwiększania lub zmniejszania wartości podczas programowania temperatury (Target Temperature), umożliwia zmianę wartości programowanej temperatury co jeden stopień Celsjusza. Ciśnienie rzeczywiste wartość ciśnienia paliwa mierzonego w systemie CR w czasie pracy stanowiska.

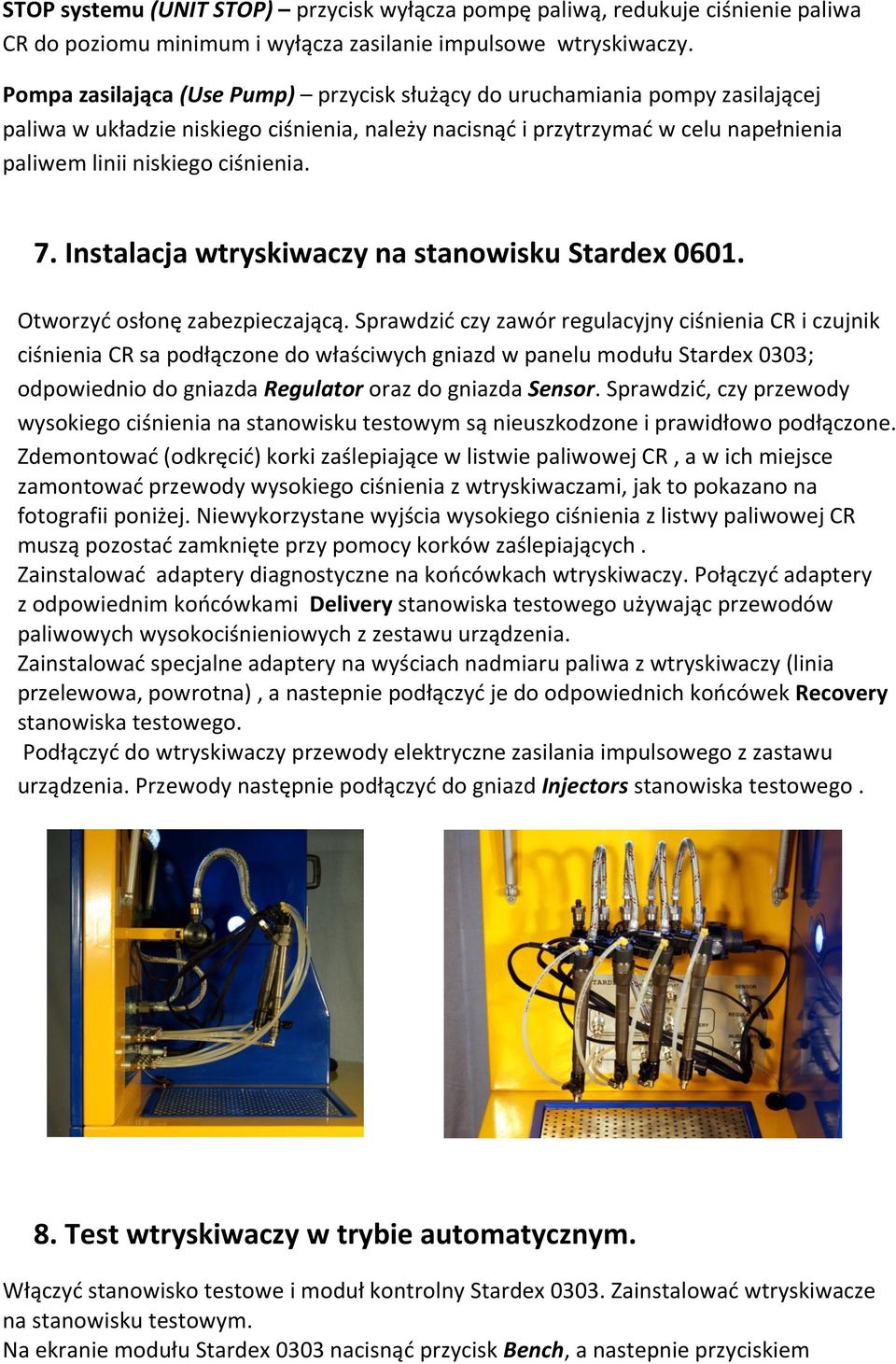

14 STOP systemu (UNIT STOP) przycisk wyłącza pompę paliwą, redukuje ciśnienie paliwa CR do poziomu minimum i wyłącza zasilanie impulsowe wtryskiwaczy. Pompa zasilająca (Use Pump) przycisk służący do uruchamiania pompy zasilającej paliwa w układzie niskiego ciśnienia, należy nacisnąć i przytrzymać w celu napełnienia paliwem linii niskiego ciśnienia. 7. Instalacja wtryskiwaczy na stanowisku Stardex Otworzyć osłonę zabezpieczającą. Sprawdzić czy zawór regulacyjny ciśnienia CR i czujnik ciśnienia CR sa podłączone do właściwych gniazd w panelu modułu Stardex 0303; odpowiednio do gniazda Regulator oraz do gniazda Sensor. Sprawdzić, czy przewody wysokiego ciśnienia na stanowisku testowym są nieuszkodzone i prawidłowo podłączone. Zdemontować (odkręcić) korki zaślepiające w listwie paliwowej CR, a w ich miejsce zamontować przewody wysokiego ciśnienia z wtryskiwaczami, jak to pokazano na fotografii poniżej. Niewykorzystane wyjścia wysokiego ciśnienia z listwy paliwowej CR muszą pozostać zamknięte przy pomocy korków zaślepiających. Zainstalować adaptery diagnostyczne na końcówkach wtryskiwaczy. Połączyć adaptery z odpowiednim końcówkami Delivery stanowiska testowego używając przewodów paliwowych wysokociśnieniowych z zestawu urządzenia. Zainstalować specjalne adaptery na wyściach nadmiaru paliwa z wtryskiwaczy (linia przelewowa, powrotna), a nastepnie podłączyć je do odpowiednich końcówek Recovery stanowiska testowego. Podłączyć do wtryskiwaczy przewody elektryczne zasilania impulsowego z zastawu urządzenia. Przewody następnie podłączyć do gniazd Injectors stanowiska testowego. 8. Test wtryskiwaczy w trybie automatycznym. Włączyć stanowisko testowe i moduł kontrolny Stardex Zainstalować wtryskiwacze na stanowisku testowym. Na ekranie modułu Stardex 0303 nacisnąć przycisk Bench, a nastepnie przyciskiem

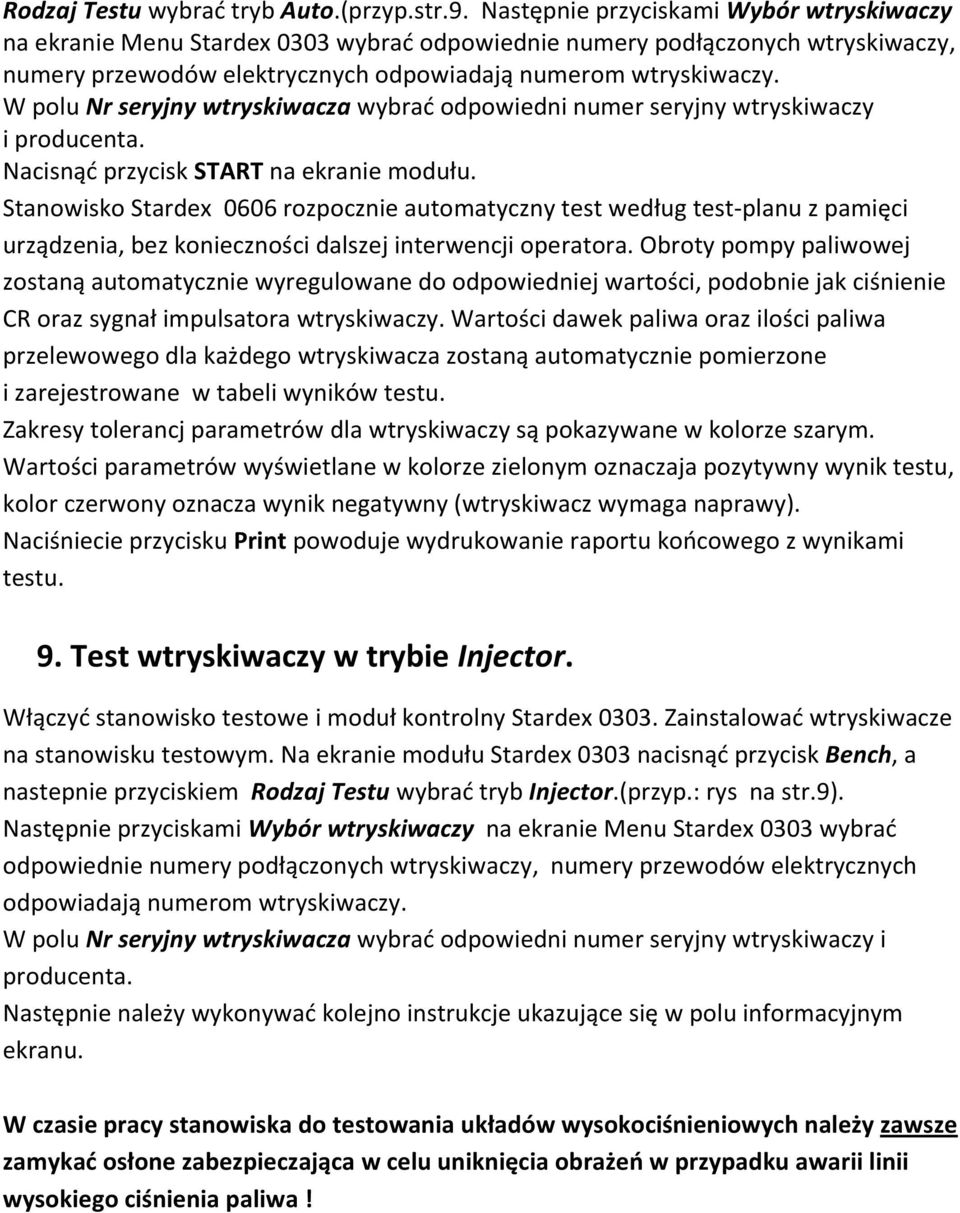

15 Rodzaj Testu wybrać tryb Auto.(przyp.str.9. Następnie przyciskami Wybór wtryskiwaczy na ekranie Menu Stardex 0303 wybrać odpowiednie numery podłączonych wtryskiwaczy, numery przewodów elektrycznych odpowiadają numerom wtryskiwaczy. W polu Nr seryjny wtryskiwacza wybrać odpowiedni numer seryjny wtryskiwaczy i producenta. Nacisnąć przycisk START na ekranie modułu. Stanowisko Stardex 0606 rozpocznie automatyczny test według test-planu z pamięci urządzenia, bez konieczności dalszej interwencji operatora. Obroty pompy paliwowej zostaną automatycznie wyregulowane do odpowiedniej wartości, podobnie jak ciśnienie CR oraz sygnał impulsatora wtryskiwaczy. Wartości dawek paliwa oraz ilości paliwa przelewowego dla każdego wtryskiwacza zostaną automatycznie pomierzone i zarejestrowane w tabeli wyników testu. Zakresy tolerancj parametrów dla wtryskiwaczy są pokazywane w kolorze szarym. Wartości parametrów wyświetlane w kolorze zielonym oznaczaja pozytywny wynik testu, kolor czerwony oznacza wynik negatywny (wtryskiwacz wymaga naprawy). Naciśniecie przycisku Print powoduje wydrukowanie raportu końcowego z wynikami testu. 9. Test wtryskiwaczy w trybie Injector. Włączyć stanowisko testowe i moduł kontrolny Stardex Zainstalować wtryskiwacze na stanowisku testowym. Na ekranie modułu Stardex 0303 nacisnąć przycisk Bench, a nastepnie przyciskiem Rodzaj Testu wybrać tryb Injector.(przyp.: rys na str.9). Następnie przyciskami Wybór wtryskiwaczy na ekranie Menu Stardex 0303 wybrać odpowiednie numery podłączonych wtryskiwaczy, numery przewodów elektrycznych odpowiadają numerom wtryskiwaczy. W polu Nr seryjny wtryskiwacza wybrać odpowiedni numer seryjny wtryskiwaczy i producenta. Następnie należy wykonywać kolejno instrukcje ukazujące się w polu informacyjnym ekranu. W czasie pracy stanowiska do testowania układów wysokociśnieniowych należy zawsze zamykać osłone zabezpieczająca w celu uniknięcia obrażeń w przypadku awarii linii wysokiego ciśnienia paliwa!

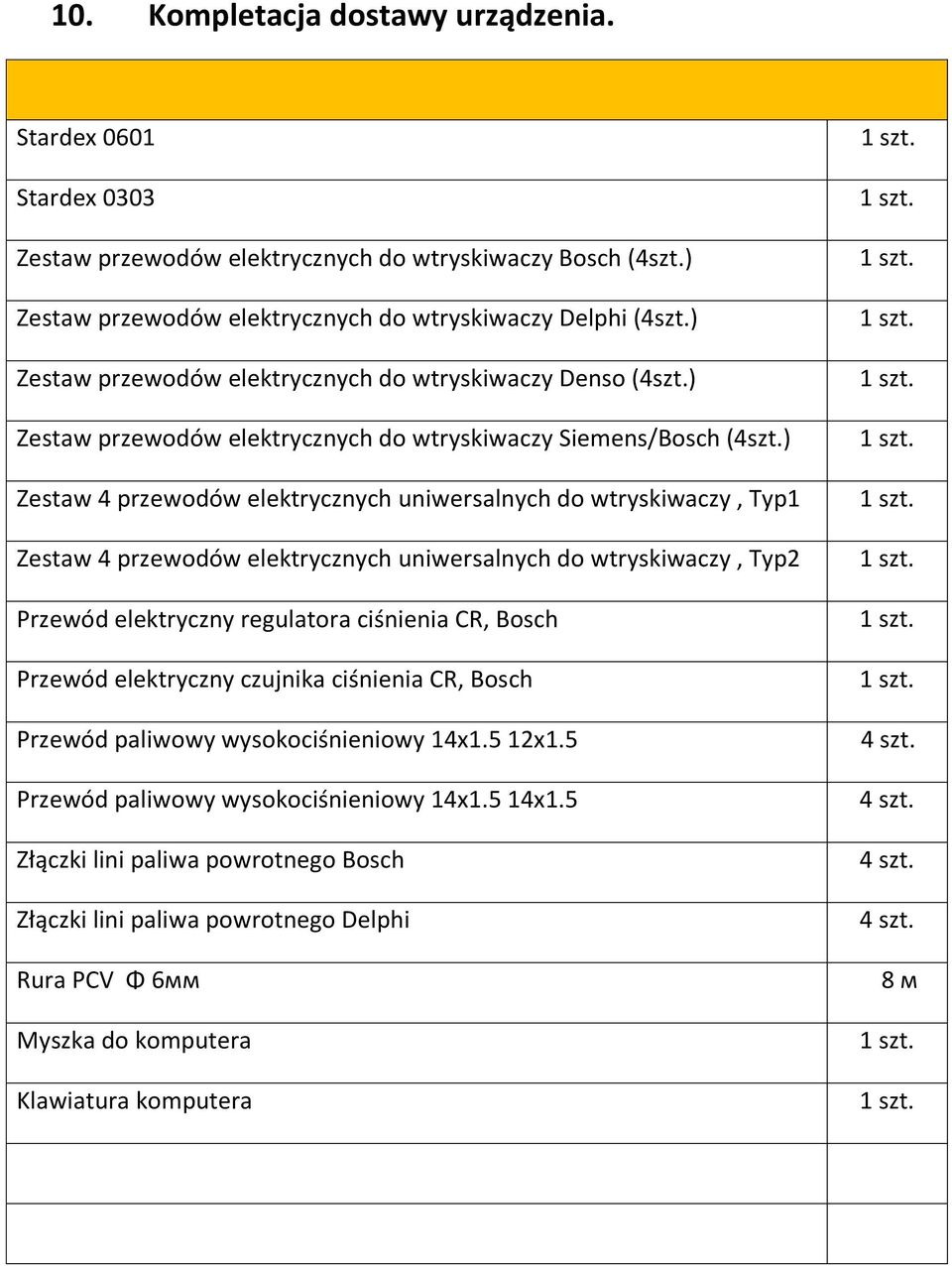

16 10. Kompletacja dostawy urządzenia. Stardex 0601 Stardex 0303 Zestaw przewodów elektrycznych do wtryskiwaczy Bosch (4szt.) Zestaw przewodów elektrycznych do wtryskiwaczy Delphi (4szt.) Zestaw przewodów elektrycznych do wtryskiwaczy Denso (4szt.) Zestaw przewodów elektrycznych do wtryskiwaczy Siemens/Bosch (4szt.) Zestaw 4 przewodów elektrycznych uniwersalnych do wtryskiwaczy, Typ1 Zestaw 4 przewodów elektrycznych uniwersalnych do wtryskiwaczy, Typ2 Przewód elektryczny regulatora ciśnienia CR, Bosch Przewód elektryczny czujnika ciśnienia CR, Bosch Przewód paliwowy wysokociśnieniowy 14х1.5 12х1.5 Przewód paliwowy wysokociśnieniowy 14х1.5 14х1.5 Złączki lini paliwa powrotnego Bosch Złączki lini paliwa powrotnego Delphi Rura PCV Φ 6мм Myszka do komputera Klawiatura komputera 4 szt. 4 szt. 4 szt. 4 szt. 8 м
