PROJEKT SYSTEMU NAGŁOŚNIENIA DLA HALI SPORTOWEJ O WYMIARACH 18m x 40m dla systemu MP Project

Transkrypt

1 DLA HALI SPORTOWEJ O WYMIARACH 18m x 40m dla systemu MP Project MTB-SYSTEM ŁĘKI 180C, TRZEMEŚNIA, r.

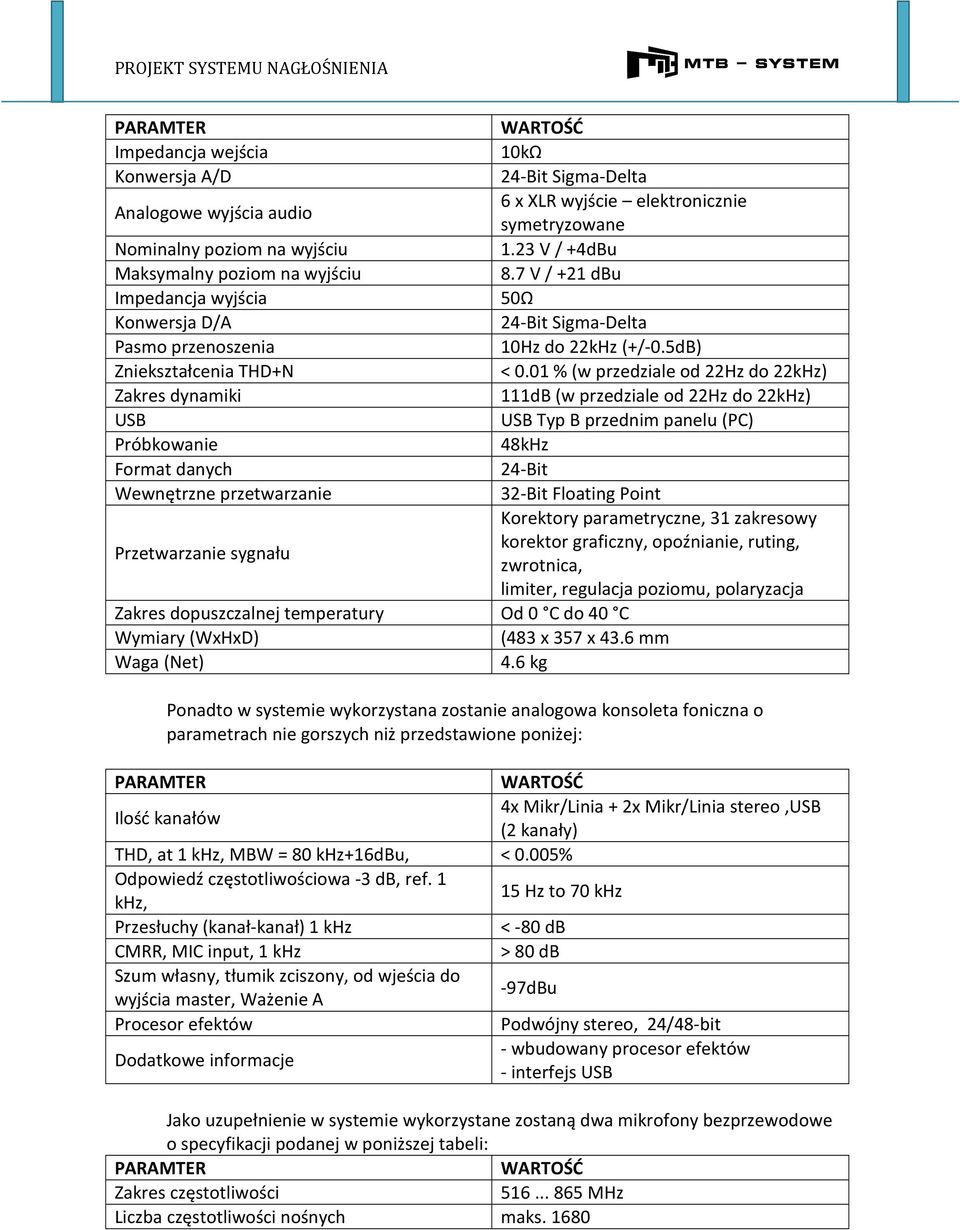

2 1. Wstęp Przedmiotem opracowania jest projekt systemu elektroakustycznego dla Hali Sportowej o wymiarach 18m na 40m. Podstawowym zadaniem systemu jest dostarczenie odpowiedniego poziomu dźwięku na całej powierzchni hali podczas wydarzeń sportowch oraz imprez okolicznościowych, poprzez wzmocnienie sygnału mowy oraz muzyki. W projekcie zawarte zostały opisy sprzętu elektroakustycznego spełniającego wytyczne dotyczące funkcjonalności i jakości projektowanego systemu. Wykonanie systemu z użyciem urządzeń o parametrach wskazanych w zał.1, pozwoli maksymalnie zniwelować niekorzystne warunki akustyczne pomieszczenia, zapewniając najwyższą jakość nagłośnienia podczas odbywających się wydarzeń i imprez. 2. Opis systemu System nagłośnienia w hali sportowej ma zapewnić przekaz komentarza sportowego oraz oprawy muzycznej towarzyszącej zawodom sportowym odbywającym się w hali. System zostanie podzielony na dwie strefy z niezależną regulacją głośności: - trybuna - boisko W systemie zostaną zastosowane urządzenia głośnikowe wg poniższej specyfikacji: Typ 3-drożny, trójosiowy, tubowy, Pasmo przenoszenia 80 Hz to 16 khz (-10 db) Skuteczność (125 Hz - 10 KHz) 100 db Skuteczność(250Hz Hz) 99dB Nominalny kąt zasięgu (-6dB) 90 x 60 Moc znamionowa 400W. Odczepy 100V: 200W, 100W, 50W Współczynnik kierunkowości osiowy Q/DI 11.6/10.7 Waga 18.1 kg Stopień ochrony IP55W Tworzywo sztuczne,technologia ochrony Budowa membran NeverWet, Stal nierdzewna. Trójwarstwowa ochrona grilla. Sposób mocowania Uchwyt montażowy W systemie zostanie zastosowanych 7 urządzeń głośnikowych, trzy skierowane na trybunę, cztery na boisko. Głośniki zasilane będą 4 liniami głośnikowymi (na trzech liniach po dwa głośniki, na jednej linii jeden głośnik). Głośniki zasilane będą ze 4 kanałowego wzmacniacza mocy o specyfikacji podanej poniżej:

3 Maksymalna moc pasmowa (THD = 1%, 1 khz,(zasilone 4 kanały) ) Znamionowa moc szerokopasmowa (THD < 0.3%, 20 Hz to 20 khz,,(zasilone 4 kanały)) Stosunek sygnał szum S/N (Z ważeniem A) Pasmo mocy (THD = 1%, ref. 1 khz, połowa mocy przy znamionowym obciążeniu) THD przy mocy znamionowej (MBW = 80 khz, 1 khz) Zniekształcenia IMD-SMPTE, (60 Hz, 7 khz) Zniekształcenia DIM30 (3.15 khz, 15 khz) Przesłuch (Przy mocy namionowej, ref. 1 khz,) Odpowiedź częstotliwościowa (ref. 1 khz, 8 Ω load) Współczynnik tłumienia (1 khz, 8 Ω) Topologia pracy Dodatkowe informacje 4x500W Impedancja VLD: 2-10Ω/100V 4x450W Impedancja VLD: 2-10Ω/100V 106dB (100V) 50 Hz - 25 khz (100V) < 0.05%) < 0.05% <0,002% < -80 db 15 Hz to 30 khz (±1 db) > 240 Klasa D - Zabezpieczenia aktywne: Audio limitery, wysoka temperatura, DC, HF, Zwarcie, limiter prądu szczytowego, limiter prądu rozruchu, opóźnienie włączenia, bezpiecznik sieciowy, ochrona nad/pod napięciowa. - możliwość mostkowania końcówek mocy. Na praca urządzeń głośnikowych czuwał będzie procesor głośnikowy o specyfikacji zaprezentowanej poniżej: Zasilanie Pobór mocy Analogowe wejścia audio Cyfrowe wejścia audio Cyfrowy format audio Nominalny poziom wejściowy Maksymalny poziom wejściowy (przy wejściu -6dB PAD) 100 to 240 V AC, 50 to 60 Hz 25 W 2 x XLR IN, elektronicznie symetryzowane 2 x XLR THRU OUT, elektronicznie symetryzowane 1 x XLR AES/EBU IN AES3, probkowanie od 32kHz do 192kHz 1.23 V / +4dBu 17.3 V / +27 dbu

4 Impedancja wejścia 10kΩ Konwersja A/D 24-Bit Sigma-Delta Analogowe wyjścia audio 6 x XLR wyjście elektronicznie symetryzowane Nominalny poziom na wyjściu 1.23 V / +4dBu Maksymalny poziom na wyjściu 8.7 V / +21 dbu Impedancja wyjścia 50Ω Konwersja D/A 24-Bit Sigma-Delta Pasmo przenoszenia 10Hz do 22kHz (+/-0.5dB) Zniekształcenia THD+N < 0.01 % (w przedziale od 22Hz do 22kHz) Zakres dynamiki 111dB (w przedziale od 22Hz do 22kHz) USB USB Typ B przednim panelu (PC) Próbkowanie 48kHz Format danych 24-Bit Wewnętrzne przetwarzanie 32-Bit Floating Point Korektory parametryczne, 31 zakresowy Przetwarzanie sygnału korektor graficzny, opoźnianie, ruting, zwrotnica, limiter, regulacja poziomu, polaryzacja Zakres dopuszczalnej temperatury Od 0 C do 40 C Wymiary (WxHxD) (483 x 357 x 43.6 mm Waga (Net) 4.6 kg Ponadto w systemie wykorzystana zostanie analogowa konsoleta foniczna o parametrach nie gorszych niż przedstawione poniżej: Ilość kanałów 4x Mikr/Linia + 2x Mikr/Linia stereo,usb (2 kanały) THD, at 1 khz, MBW = 80 khz+16dbu, < 0.005% Odpowiedź częstotliwościowa -3 db, ref. 1 khz, 15 Hz to 70 khz Przesłuchy (kanał-kanał) 1 khz < -80 db CMRR, MIC input, 1 khz > 80 db Szum własny, tłumik zciszony, od wjeścia do wyjścia master, Ważenie A -97dBu Procesor efektów Podwójny stereo, 24/48-bit Dodatkowe informacje - wbudowany procesor efektów - interfejs USB Jako uzupełnienie w systemie wykorzystane zostaną dwa mikrofony bezprzewodowe o specyfikacji podanej w poniższej tabeli: Zakres częstotliwości MHz Liczba częstotliwości nośnych maks. 1680
