1 Szymañski, Nowakowski Sp. j. ul. Lubelska 31, Ryki tel , fax POLSKA CH ODNIA WENTYLATOROWA CHW I. PRZEDSTAWICIELSTWA FIRMY II. ORYGINALNA INSTRUKCJA OBS UGI III. WZÓR DEKLARACJI ZGODNOŒCI WE IV. WARUNKI GWARANCJI V. PROTOKÓ ROZRUCHU URZ DZENIA VI. KARTA PRZEGL DÓW I KONSERWACJI VII. ZG OSZENIE SERWISOWE VIII. WYKAZ PODZESPO ÓW ZAINSTALOWANYCH W URZ DZENIU Przed przyst¹pieniem do prac dok³adnie zapoznaj siê z instrukcj¹ obs³ugi. RYKI 2012 WYDANIE 1 PL

2 I. PRZEDSTAWICIELSTWA FIRMY Bia³ystok Poznañ GSM GSM Gdañsk Rzeszów GSM Rzeszów, ul. Baczyñskiego 1 gdansk@juwent.com.pl Tel , Fax GSM Kielce rzeszow@juwent.com.pl GSM kielce@juwent.com.pl Szczecin Szczecin, ul. Mieszka I 80, Kraków Tel , Fax Kraków ul. Nowos¹decka 46 GSM Tel , Fax GSM krakow@juwent.com.pl szczecin@juwent.com.pl Œl¹sk Sosnowiec, ul. Narutowicza 50 Lublin Telefon: 032/ , Fax 032/ GSM GSM lublin@juwent.com.pl slask@juwent.com.pl ódÿ Warszawa ódÿ, ul. Zamojska 16 GSM , Tel , Fax warszawa@juwent.com.pl GSM lodz@juwent.com.pl Wroclaw Wroclaw, ul. Zegiestowska 11 Olsztyn Tel , Fax GSM GSM , olsztyn@juwent.com.pl wroclaw@juwent.com.pl 2

3 II. ORYGINALNA INSTRUKCJA OBS UGI CH ODNIE WENTYLATOROWE CHW wielkoœæ 1 3 3

4 SPIS TREŒCI PRZEZNACZENIE 5 OZNACZENIA 5 OPIS URZ DZENIA 5 DANE TECHNICZNE 5 TRANSPORT 6 ZALECENIA BEZPIECZEÑSTWA 6 MONTA 7 NAPRAWA, KONSERWACJA I WYCOFANIE Z EKSPLOATACJI 7 INSTALACJA ELEKTRYCZNA 7 AUTOMATYKA 8 USUWANIE NIESPRAWNOŒCI 8 INFORMACJE 9 4

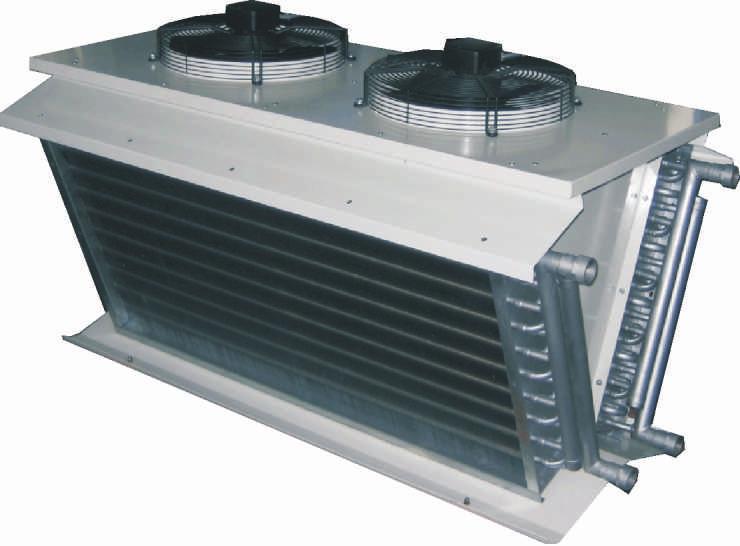

5 PRZEZNACZENIE Ch³odnie wentylatorowe przeznaczone s¹ do ch³odzenia cieczy powietrzem zewnêtrznym. Ch³odnie wentylatorowe s¹ przystosowane do umieszczenia na zewn¹trz obiektu. o W ch³odniach wentylatorowych mog¹ byæ ch³odzone ciecze o temperaturach na wejœciu wy szych o ~15 C od temperatury powietrza otaczaj¹cego oraz temperaturach na wyjœciu nie mniejszych od temperatury zamarzania. OZNACZENIA Ch³odnia wentylatorowa CHW Wielkoœæ 1, 2, 3 Iloœæ wentylatorów wielkoœæ 1-1w; 2w; 3w; 4w; 6w wielkoœæ 2-4w; 6w wielkoœæ 3-4w; 6w Iloœæ rzêdów nagrzewnicy wielkoœæ 1 I lub III wielkoœæ 2 III wielkoœæ 3 III OPIS URZ DZENIA Typoszereg ch³odni zawiera 3 wielkoœci, w ka dej po kilka wentylatorów w jednym lub dwóch rzêdach. Ch³odnia wentylatorowa sk³ada siê z: - lamelowych wymienników ciep³a umieszczonych od strony ss¹cej wentylatorów w uk³adzie V (1); - wentylatorów osiowych (2); - obudowy (3). W wiêkszych ch³odniach jest przewidziane stopniowe wy³¹czanie wentylatorów dla przystosowania ch³odni do sezonowej pracy w warunkach lata lub jesieni. Dla bie ¹cego utrzymania sta³ej temperatury och³odzonej cieczy s³u y uk³ad automatycznej regulacji powoduj¹cy zmianê prêdkoœci obrotowej wentylatorów. Uk³ad sk³ada siê z czujników temperatury i regulatora. W ch³odni umieszczony jest równie wy³¹cznik obs³ugowy zapobiegaj¹cy w³¹czeniu napiêcia w czasie czynnoœci konserwacyjnych. Ch³odnie wentylatorowe umieszczane s¹ na zewn¹trz budynków i nie wymagaj¹ stosowania dodatkowych zabezpieczeñ w postaci daszków ochronnych. Silniki wentylatorów w standardowym wykonaniu s¹ trójfazowe. W porozumieniu z producentem ch³odnie mog¹ byæ dostarczone z silnikami jednofazowymi. Dopuszczalne temperatury pracy wynosz¹: o - 65 C - temperatura pracy wentylatorów; o C - czujniki temperatury cieczy ch³odzonej; o - 60 C - temperatura cieczy odp³ywaj¹cej dla uk³adu automatycznej regulacji; o C i ciœnienie 0,6 Mpa dla wymienników lamelowych DANE TECHNICZNE Podstawowe wymiary A 2 L 3 D H 1 D dla II rzêdów D dla III rzêdów B 5

6 Wielkoœæ ch³odni CHW-1 CHW-2 CHW-3 Parametry wentylatorów trójfazowych (400V/50Hz) w ch³odniach Wielkoœæ ch³odni Iloœæ wentylatorów Typ wentylatora L [mm] Iloœæ wentyl. H [mm] Moc silnika [kw] Parametry pojedynczego wentylatora Po³¹czenie w Pr¹d [A] A [mm] n [obr/min] B [mm] Moc silnika [kw] Œrednica króæca D * 1 ¼ * 1 * 1 ¼ * ¼ * 1 ½ * * * ½ ½ D - króæce ka dego z dwóch wymienników wchodz¹cych w sk³ad ch³odni, wszystkie króæce wykonywane s¹ z gwintem wewnêtrznym. II Po³¹czenie w Pr¹d [A] III n [obr/min] CHW-1-1W CHW-1-2W CHW-1-3W CHW-1-4W CHW-1-6W CHW-2-4W CHW-2-6W CHW-3-4W CHW-3-6W 1 2 FB040.VDK.2F.6S 3 0,32 0, ,23 0, FB056.SDK.4J.6S 4 6 0,37 0, ,25 0, FB063.VDK.4J.6S 4 6 0,72 1, ,47 0, G³oœnoœæ pracy ch³odni Wielkoœæ ch³odni CHW-1 CHW-2 CHW-3 G³oœnoœæ pracy poziom ciœnienia akustycznego z odleg³oœci 5 m w swobodnym polu dÿwiêkowym przy wspó³czynniku kierunkowym Q=2 TRANSPORT Transport ch³odni wentylatorowych powinien odbywaæ siê w ich pozycji pracy. Dla podwieszenia do transportu pionowego s³u ¹ dwa otwory w podstawie o œrednicy D=40mm. W czasie sk³adowania i transportu ch³odnie powinny byæ zabezpieczone z zewn¹trz foli¹ na przyk³ad polietylenow¹. Z ch³odni¹ dostarczana jest Instrukcja Obs³ugi i Karta Gwarancyjna. Elementy automatyki dostarczane s¹ osobno na yczenie zamawiaj¹cego. ZALECENIA BEZPIECZEÑSTWA Iloœæ wentylatorów 1 W 2 W 3 W 4 W G³oœnoœæ pracy [db(a)] Uruchomienie i monta ch³odni powinny byæ wykonane przez uprawnionego instalatora. Wszystkie prace monta owe i naprawcze nale y wykonywaæ przy wy³¹czonym napiêciu. 5 W Ch³odnia mo e pracowaæ tylko przy poprawnie dzia³aj¹cych zabezpieczeniach elektrycznych. Powinna byæ na sta³e pod³¹czona do instalacji elektrycznej wyposa onej w zacisk ochronny (uziemiaj¹cy), bezpiecznik ró nicowopr¹dowy i wy³¹cznik serwisowy. Nale y uwa aæ aby nie zamieniæ przewodu ochronnego z zasilaj¹cym. Przy naprawach stosowaæ tylko oryginalne czêœci zamienne. 6

7 Ze wzglædu na budowæ urzàdzenie nie emituje szkodliwego promieniowania. Pomimo, ýe urzàdzenie zaprojektowano i wykonano zgodnie z wymogami norm, wedùug ich stanu w momencie uruchamiania produkcji, to prawdopodobieñstwo wystàpienia urazu lub utraty zdrowia przy eksploatacji urz¹dzenia jest nie do unikniæcia. Prawdopodobieñstwo to jest zwiàzane z czæstotliwoúcià dostæpu do urzàdzenia w trakcie jego uýytkowania, czyszczenia czy naprawy, obecnoúcià osób w strefie niebezpiecznej, postæpowaniu niezgodnym z zasadami bezpieczeñstwa opisanymi w instrukcji. Ciæýkoúã urazu ciaùa lub pogorszenia stanu zdrowia zaleýy od wielu czynników, które tylko czæúciowo moýna przewidzieã uwzglædniajàc w konstrukcji urzàdzenia, opisujàc i ostrzegajàc w instrukcji obsùugi. Dlatego istnieje ryzyko resztkowe w przypadku niedostosowania siæ przez obsùugujàcego do zaleceñ i wskazówek zawartych w instrukcji. MONTA Zasilanie wymienników ciep³a w ch³odni przewidziane jest od do³u. Ch³odnie nale y wypoziomowaæ przy zachowaniu 1% spadku w kierunku zasilenia. Po nape³nieniu wymienników nale y je odpowietrzyæ odpowietrznikiem rêcznym przy króæcach odp³ywu. Niedok³adne odpowietrzenie wymiennika ciep³¹ mo e byæ przyczyn¹ nie uzyskiwania zak³adanych parametrów. Podczas pod³¹czenia wymienników do sieci nale y zabezpieczyæ króæce przed ukrêceniem jak na rysunku poni ej. Wymienniki mog¹ byæ zasilane niezale nie lub spiête kolektorami zbiorczymi. W okresach spadku temperatury otoczenia poni ej temperatury zamarzania ch³odzonej cieczy nale y opró niæ wymiennik z cieczy. NAPRAWA I KONSERWACJA W czasie u ytkowania ch³odni nale y sprawdziæ stan czystoœci wymienników od strony powietrza i raz w roku lub czêœciej (w zale noœci od stanu czystoœci powietrza zewnêtrznego) oczyœciæ powierzchniê wymienników. Oczyœciæ mo na za pomoc¹ odkurzacza lub strumieniem wody z dodatkiem detergentów. Zbyt du e zabrudzenie wymienników powoduje niew³aœciw¹ pracê ch³odni (spadek wydajnoœci ch³odniczej). NAPRAWA, KONSERWACJA I WYCOFANIE Z EKSPLOATACJI Wykonanie instalacji elektrycznej i pod³¹czenie zasilenia do ch³odni musi byæ wykonane zgodnie z odpowiednimi wymaganiami norm i przepisów budowlanych. Pod³¹czenia elektryczne ch³odni mog¹ byæ wykonywane jedynie przez uprawnionego elektryka zaznajomionego z instrukcj¹ obs³ugi. Przed przyst¹pieniem do pod³¹czenia nale y upewniæ siê czy wartoœæ napiêcia oraz czêstotliwoœæ sieci zasilaj¹cej s¹ zgodne z danymi podanymi na tabliczkach znamionowych ch³odni. W przypadku niezgodnoœci nie nale y pod³¹czaæ urz¹dzenia. Po wycofaniu z eksploatacji urz¹dzenie nale y przekazaæ do wyspecjalizowanego punktu odbioru surowców wtórnych. 7

8 Ch³odnie wyposa one s¹ w wentylatory trójfazowe (3~400V/50Hz) z wewnêtrznymi kontaktami termicznymi Tk, które w przypadku nieprawid³owoœci pracy urz¹dzenia (podwy szona temperatura na uzwojeniu) zatrzymuj¹ wentylator. Pozwala to na d³u sz¹ i bezpieczn¹ pracê wentylatora. Pod³¹czenie elektryczne wentylatora lub wentylatorów nale y wykonaæ uwzglêdniaj¹c zarówno urz¹dzenie od³¹czaj¹ce (w którym odleg³oœæ miêdzy stykami wszystkich biegunów wynosi nie mniej ni 3mm) jak i zabezpieczenie przeci¹ eniowe i zwarciowe. Brak wymaganych zabezpieczeñ silnika powoduje utratê gwarancji Przewód zasilaj¹cy (steruj¹cy) wentylator lub wentylatory nale y wprowadziæ poprzez d³awiki do puszki listwy znajduj¹ce siê w górnej czêœci wentylatora, natomiast kontakt termiczny wentylatorów Tk po³aczyæ szeregowo i wpi¹æ bezpoœrednio do obwodu steruj¹cego zasilaniem wentylatorów. Brak pod³¹czenia fabrycznego zabezpieczenia termicznego silnika powoduje utratê gwarancji. AUTOMATYKA Jako dodatkowa opcja, ch³odnie mog¹ byæ wyposa one w nastêpuj¹ce elementy automatyki: 1. REGULATOR PRÊDKOŒCI OBROTOWEJ SILNIKA: umo liwia regulacjê prêdkoœci obrotowej wentylatora lub wentylatorów w zale noœci od temperatury wyjœciowej czynnika ch³odz¹cego. Ochrona termiczna wentylatora lub wentylatorów realizowana jest przez pod³¹czenie termo kontaktów. Przy tym musi zostaæ usuniêty, zamontowany fabrycznie mostek na zaciskach Tk. Po roz³¹czeniu siê zamontowanego termokontaktu regulator zostaje wy³¹czony. Ponowne uruchomienie nastêpuje po och³odzeniu silnika, oraz poprzez wy³¹czenie i ponowne w³¹czenie napiêcia sieci. Zasilanie regulatora 3400 V/50Hz powinno byæ z rozdzielnicy g³ównej wyposa onej w wy³¹cznik g³ówny i zabezpieczenie ró nicowe. Przewód z regulatora zasilaj¹cy (steruj¹cy) wentylator lub wentylatory nale y poprowadziæ do puszki listwy znajduj¹ce siê w górnej czêœci ch³odni. 2. CZUJNIK TEMPERATURY OPASKOWY 3. SKRZYNKI ZASILAJ CO-STERUJ CE: przeznaczone s¹ do za³¹czania i sterowania wybranymi sekcjami wentylatorów. W przypadku zamówienia automatyki z aparatem firma dostarcza równie schemat elektryczny aparatu i automatyki. USUWANIE NIESPRAWNOŒCI Opis niesprawnoœci nieszczelnoœæ wymiennika ciep³a zbyt gùoúna praca urzàdzenia Mo liwe przyczyny niesprawnoœci uszkodzenie mechaniczne wymiennika (moýe ùatwo wystàpiã przy nieostroýnym podùàczaniu urzàdzenia do instalacji przekroczenie dopuszczalnych parametrów czynnika grzewczego zamarzniæcie wymiennika uýytkowanie urzàdzenia w úrodowisku agresywnym niezachowanie minimalnej odlegùoúci od úciany lub stropu niewùaúciwy kierunek obrotów niewùaúciwe parametry zasilajàcej sieci elektrycznej zdùawienie wylotu powietrza ýaluzjami kratki wylotowej Sposób zapobiegania/usuniêcia do montaýu z instalacjà bezwzglædnie stosowaã klucz kontrujàcy urzàdzenie ùàczyã z instalacjà grzewczà zabezpieczonà przed nadmiernym wzrostem ciúnienia i temperatury stosowaã termostat przeciwzamroýeniowy, niezamarzajàce pùyny grzewcze lub spuszczaã wodæ z urzàdzenia w okresie przestoju i zagroýenia zamroýeniem stosowaã odlegùoúci zalecane instrukcjà wykonaã wùaúciwe podùàczenie elektryczne uýytkowaã urzàdzenie tylko w przypadku zgodnoúci parametrów sieci zasilajàcej i urzàdzenia unikaã znacznego zamykania ýaluzji kratki wylotowej na wysokich stopniach prædkoúci drgania wentylatora, ocieranie ùopatek o elementy sprawdziã poprawnoúã mocowania wentylatora nieruchome oraz pewnoúã mocowania innych elementów niecentryczne zamocowanie wentylatora w jego pùycie urzàdzenia noúnej 8

9 Opis niesprawnoœci wentylator nie pracuje Si³ownik nie otwiera zaworu Termostat pomieszczeniowy nie daje sygna³u Mo liwe przyczyny niesprawnoœci nieprawidùowe lub niepewne poùàczenia elektryczne niewùaúciwe parametry zasilajàcej sieci elektrycznej (brak trzech faz w silnikach trójfazowych) uszkodzenie silnika wentylatora uszkodzenie elementów sterowania pracà wentylatora prawid³owoœæ pracy termostatu (charakterystyczne cykniêcie przy prze³¹czaniu) pod³¹czenie bezpoœrednio do termostatu wiêcej ni jednego aparatu (wiêksza liczba oznacza przeci¹ enie termostatu) miejsce zamontowania termostatu w pomieszczeniu Sposób zapobiegania/usuniêcia sprawdziã i ewentualnie poprawiã: 1)zgodnoúã poùàczeñ elektrycznych ze schematami w instrukcji 2) pewnoúã poùàczeñ na zaciskach elektrycznych 3)parametry sieci zasilajàcej sprawdziã i ewentualnie poprawiã: 1) zgodnoúã poùàczeñ elektrycznych ze schematami w instrukcji 2) pewnoúã poùàczeñ na zaciskach elektrycznych 3) parametry sieci zasilajàcej 4) czy si³ownik zareagowa³ na impuls elektryczny. Jeœli stwierdzamy uszkodzenie si³ownika nale y z³o yæ reklamacjê na uszkodzony element. sprawdziã i ewentualnie poprawiã: 1) zgodnoúã poùàczeñ elektrycznych ze schematami w instrukcji 2) pewnoúã poùàczeñ na zaciskach elektrycznych 3) parametry sieci zasilajàcej 4)jeœli nie s³ychaæ charakterystycznego cykniêcia, termostat jest uszkodzony mechanicznie i nalezy go reklamowaæ. INFORMACJE We wszystkich sprawach dotycz¹cych ch³odni wentylatorowych CHW prosimy o kontakt do Zak³adu Produkcyjnego JUWENT lub do naszych Przedstawicielstw. 9

10 III. WZÓR DEKLARACJI ZGODNOŒCI WE NR: 01/12 Upowa niony przestawiciel Szymañski, Nowakowski Sp. j. ul. Lubelska 31, Ryki, POLSKA tel , fax Osoba upowa niona do przygotowania dokumentacji technicznej Piotr Leszko, ul. Lubelska 31, Ryki, Polska Deklarujemy, e wyrób: Ch³odnia wentylatorowa Typ: CHW o numerze seryjnym:... do którego odnosi siê niniejsza deklaracja jest zgodny z n/w dyrektywami: Numer dyrektywy Symbol Tytu³ dyrektywy 2006/42/WE MAD Bezpieczeñstwo maszyn 97/23/WE PED Urz¹dzenia ciœnieniowe z podzespo³ami spe³niaj¹cymi wymagania dyrektyw: 2006/95/WE 2004/108/WE LVD EMC Urz¹dzenia elektryczne niskonapiêciowe Kompatybilnoœæ elektromagnetyczna oraz normami: Numer normy PN-EN ISO Ap1+A1 PN-EN ISO A1 PN-EN ISO PN-EN ISO /2006/ / Data wydania i uznan¹ n/w dokumentami technologi¹ wykonania wymienników: Protokó³ uznania wg PN-EN 13134:2004 Protoko³y kwalifikowania w.g. PN-EN ISO 15613:2005(U) PN-EN ISO :2005 BPAR Nr IS/ZT/113; -114; 115/05 z dn WPQR Nr IS/ZT/ ; -122; -123/05 z dn wydane przez Instytut Spawalnictwa w Gliwicach Nr identyfikacyjny 1405 Ta deklaracja zgodnoœci WE traci swoj¹ wa noœæ je eli ch³odnie wentylatorowe zostan¹ zmienione lub przebudowane bez naszej zgody. Rok oznakowania : 2012 kierownik wydz. AKW Ryki / data wystawienia/ mgr in. Adam Filipek 10

11 IV. WARUNKI GWARANCJI 1. JUWENT Szymañski, Nowakowski Spó³ka jawna z siedzib¹ w Rykach przy ul. Lubelskiej 31, zwana w dalszej treœci Gwarantem, udziela Nabywcy gwarancji prawid³owego dzia³ania urz¹dzenia z zastrze eniem wymogu jego eksploatacji zgodnej z warunkami okreœlonymi w instrukcji obs³ugi i na warunkach okreœlonych poni ej. 2. Gwarancja zostaje udzielona na okres 24 miesiêcy, licz¹c od daty zakupu uwidocznionej w niniejszej karcie gwarancyjnej z mo liwoœci¹ jej specjalnego przed³u enia zgodnie z oddzieln¹ umow¹ i wyszczególnionego w Specjalnych Warunkach Gwarancyjnych. 3. Gwarancja obejmuje usuwanie usterek technicznych urz¹dzenia powsta³ych w wyniku jego eksploatacji zgodnie z instrukcj¹ obs³ugi, ujawnionych w okresie gwarancji. Postanowienia gwarancji obowi¹zuj¹ na terytorium Rzeczypospolitej Polskiej. 4. Z tytu³u udzielonej gwarancji Gwarant nie odpowiada za utratê spodziewanych korzyœci i poniesione przez Nabywcê koszty wynik³e z okresowej niemo noœci u ytkowania urz¹dzenia. 5. Do realizacji uprawnieñ Nabywcy wynikaj¹cych z gwarancji wymagane jest dostarczenie Gwarantowi na jego koszt reklamowanego urz¹dzenia wraz z kart¹ gwarancyjn¹ 6. Reklamuj¹cy dostarcza urz¹dzenie w oryginalnym opakowaniu fabrycznym, w przypadku braku opakowania fabrycznego reklamowane urz¹dzenie powinno byæ dostarczone do naprawy przez Nabywcê w sposób zapewniaj¹cy bezpieczny transport. Ryzyko przypadkowego uszkodzenia urz¹dzenia w transporcie obci¹ a zawsze stronê, która przesy³kê do przewozu nadaje. 7. Ujawnione w okresie gwarancyjnym wady bêd¹ usuwane przez Gwaranta nieodp³atnie. Wybór sposobu realizacji zobowi¹zañ wynikaj¹cych z udzielonej Nabywcy gwarancji nale y do Gwaranta, który mo e usun¹æ wadê przez naprawê lub wymianê uszkodzonego podzespo³u ewentualnie wymianê urz¹dzenia. Wycofane z eksploatacji urz¹dzenie i/lub wadliwe podzespo³y przechodz¹ na w³asnoœæ Gwaranta. 8. Gwarancja ulega przed³u eniu o okres, w którym Nabywca pozbawiony by³ mo liwoœci u ywania urz¹dzenia. 9. Gwarant podejmie starania aby naprawa zosta³a dokonana bez zbêdnej zw³oki, w terminie do 14 dni roboczych od daty dostarczenia urz¹dzenia. W uzasadnionych przypadkach, o których Gwarant powiadomi Nabywcê, termin ten mo e ulec wyd³u eniu np. o czas importu zaopatrzeniowego, lub w przypadku gdy zaistnieje koniecznoœæ przeprowadzenia ekspertyzy lub badañ laboratoryjnych w wyspecjalizowanych placówkach. 10. Gwarant odpowiada wy³¹cznie za wady tkwi¹ce w sprzedanym urz¹dzeniu. Nie s¹ objête gwarancj¹ uszkodzenia powsta³e po jego sprzeda y z innych przyczyn, a w szczególnoœci: a) uszkodzenia mechaniczne (w tym tak e przez mikrocz¹steczki wystêpuj¹ce w œrodowisku pracy urz¹dzenia), termiczne, chemiczne, oraz o charakterze losowym lub wywo³ane czynnikami atmosferycznymi, b) uszkodzenia powsta³e na skutek nieprzestrzegania typowych lub nakazanych w instrukcji obs³ugi zasad eksploatacji urz¹dzenia, monta u lub u ytkowania urz¹dzenia niezgodnie z przeznaczeniem oraz inne uszkodzenia wywo³ane przez dzia³anie lub zaniechanie Nabywcy, c) uszkodzenia bêd¹ce wynikiem wadliwego dzia³ania systemu, w którym urz¹dzenie zosta³o zabudowane lub by³o eksploatowane, d) uszkodzenia powsta³e w wyniku niewykonania czynnoœci, do których zgodnie z instrukcj¹ obs³ugi zobowi¹zany by³ Nabywca np. okresowe czyszczenie, konserwacja, regulacja itp. e) uszkodzenia wynik³e z powodu stosowania materia³ów lub czêœci ulegaj¹cych normalnemu eksploatacyjnemu zu yciu innych ni zalecane przez Gwaranta w instrukcji obs³ugi. f) uszkodzenia bêd¹ce nastêpstwem stosowania zasilania elektrycznego urz¹dzenia (lub systemu, w którym to urz¹dzenie funkcjonuje) niezgodnego z norm¹, a w przypadku tak e zasilania urz¹dzenia wod¹, uszkodzenia bêd¹ce wynikiem stosowanie wody (wody zasilaj¹cej i/lub wody kot³owej) o parametrach innych ni przewidziane w obowi¹zuj¹cej normie ( PN-93/C-04607) g) uszkodzenia powsta³e w wyniku obs³ugi i/lub konserwacji urz¹dzenia w sposób niezgodny z instrukcj¹ i/lub przez osoby do tego nieupowa nione. 11. Gwarancja nie obejmuje tak e : a) czynnoœci wykonywanych przez Nabywcê zgodnie z zaleceniami zawartymi w instrukcji obs³ugi urz¹dzenia w ramach normalnej konserwacji i przegl¹dów, b) kosztów dojazdu i pracy serwisu Gwaranta lub podmiotu przezeñ delegowanego w przypadku, gdy wezwanie gwarancyjne oka e siê bezzasadne. 12. Potwierdzeniem dochowania terminów i zakresu czynnoœci przewidzianych dla serwisu urz¹dzenia jest adnotacja dokonana przez przeszkolonego pracownika poczyniona w Karcie Przegl¹dów i Konserwacji urz¹dzenia. 13. Gwarant nie odpowiada za szkody poniesione przez Kupuj¹cego lub osoby trzecie wywo³ane ruchem urz¹dzenia powsta³e w szczególnoœci wskutek nie dochowania przez Nabywcê warunków okreœlonych powy ej. 14. W przypadku wykonywania przez Gwaranta serwisu w miejscu zamontowania urz¹dzenia Nabywca udostêpni Gwarantowi swobodny dostêp do pomieszczeñ, w których znajduj¹ siê urz¹dzenia. 15. W przypadku urz¹dzeñ zamontowanych na wysokoœci, uniemo liwiaj¹cej dostêp z powierzchni pod³ogi, Nabywca zapewni zgodne z przepisami BHP rusztowania lub mobilne zwy ki i urz¹dzenia transportu pionowego. 16. Demonta u urz¹dzenia z systemu elektrycznego i/lub hydraulicznego dokonuje Nabywca. 17. Reklamacje nale y sk³adaæ pod adres Gwaranta pisemnie / faxem / em na formularzu zg³oszenia serwisowego. 18. Gwarant odmówi wykonania czynnoœci gwarancyjnych (serwisu okresowego lub naprawy) w przypadku nieuregulowania Gwarantowi ceny za urz¹dzenie lub za wczeœniejsz¹ us³ugê. DATA SPRZEDA Y PIECZÊÆ I PODPIS Specjalne Warunki Gwarancyjne: Przed³u enie okresu gwarancyjnego do... miesiêcy. Inne: PIECZÊÆ I PODPIS 11

12 TYP URZ DZENIA: NUMER FABRYCZNY: ROK PRODUKCJI: V. PROTOKÓ ROZRUCHU URZ DZENIA Data uruchomienia Wykonawca uruchomienia pieczêæ / nazwisko i podpis Pr¹d silnika [A] Przedstawiciel u ytkownika pieczêæ / nazwisko i podpis Uwagi VI. KARTA PRZEGL DÓW I KONSERWACJI* Data przegl¹du Wykonawca przegl¹du pieczêæ / nazwisko i podpis Zakres czynnoœci obs³ugowych Uwagi * Przegl¹d urz¹dzenia zgodnie z rozdzia³em Naprawa i Konserwacja w Instrukcji Obs³ugi 12
