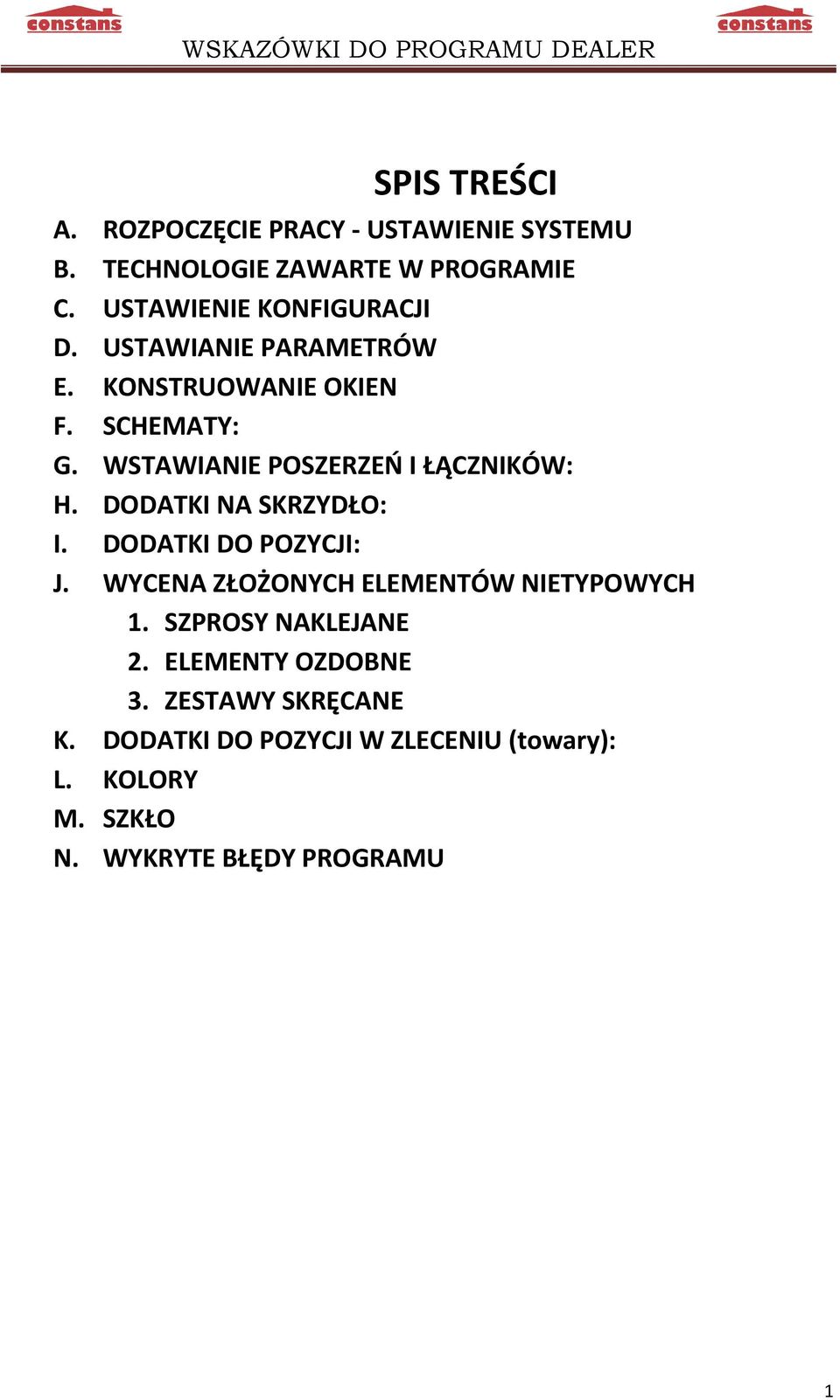

1 SPIS TREŚCI A. ROZPOCZĘCIE PRACY - USTAWIENIE SYSTEMU B. TECHNOLOGIE ZAWARTE W PROGRAMIE C. USTAWIENIE KONFIGURACJI D. USTAWIANIE PARAMETRÓW E. KONSTRUOWANIE OKIEN F. SCHEMATY: G. WSTAWIANIE POSZERZEŃ I ŁĄCZNIKÓW: H. DODATKI NA SKRZYDŁO: I. DODATKI DO POZYCJI: J. WYCENA ZŁOŻONYCH ELEMENTÓW NIETYPOWYCH 1. SZPROSY NAKLEJANE 2. ELEMENTY OZDOBNE 3. ZESTAWY SKRĘCANE K. DODATKI DO POZYCJI W ZLECENIU (towary): L. KOLORY M. SZKŁO N. WYKRYTE BŁĘDY PROGRAMU 1

WSTAWIANIE POSZERZEŃ I ŁĄCZNIKÓW: H. DODATKI NA SKRZYDŁO: I. DODATKI DO POZYCJI: J.

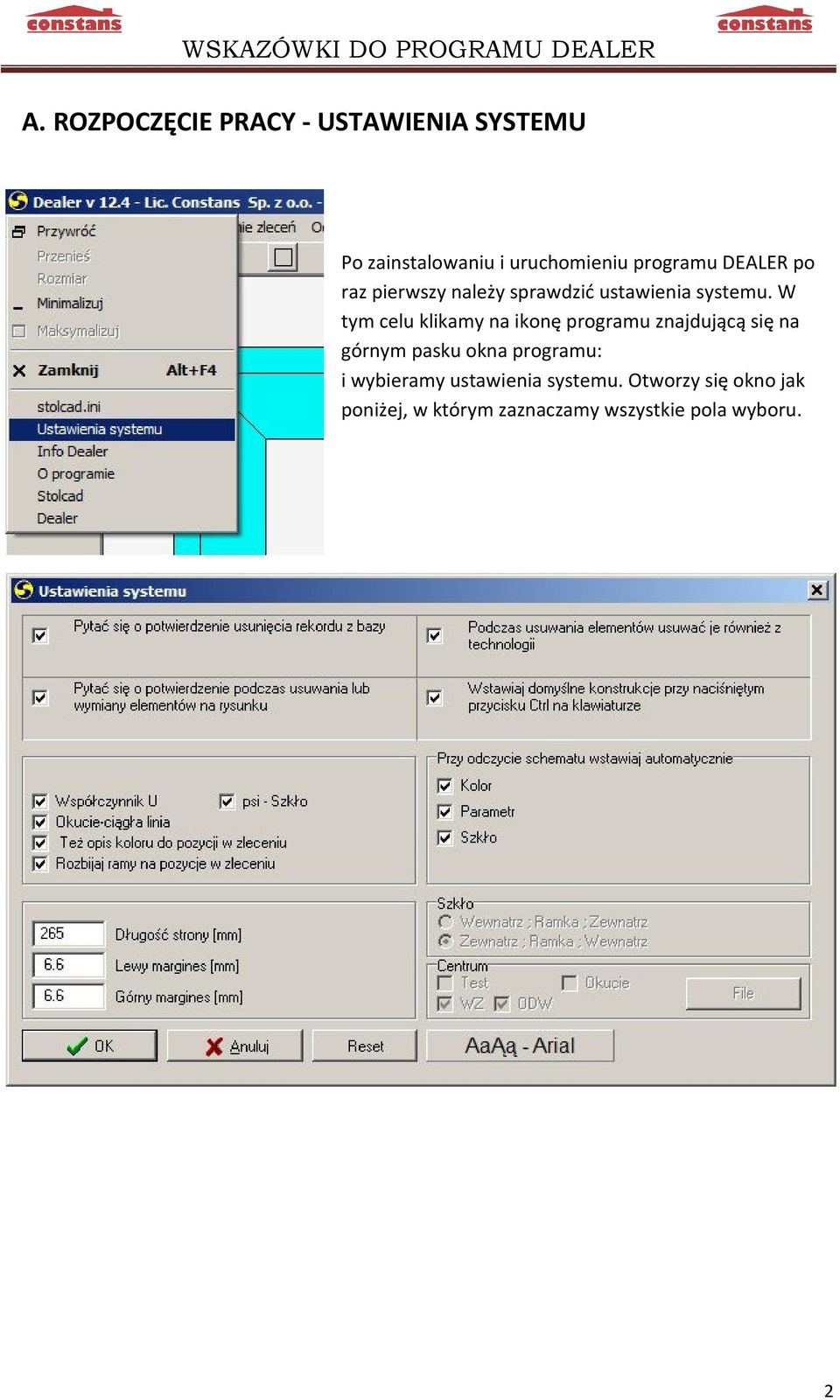

2 A. ROZPOCZĘCIE PRACY - USTAWIENIA SYSTEMU Po zainstalowaniu i uruchomieniu programu DEALER po raz pierwszy należy sprawdzić ustawienia systemu. W tym celu klikamy na ikonę programu znajdującą się na górnym pasku okna programu: i wybieramy ustawienia systemu. Otworzy się okno jak poniżej, w którym zaznaczamy wszystkie pola wyboru. 2

W tym celu klikamy na ikonę programu znajdującą się na górnym pasku okna programu:

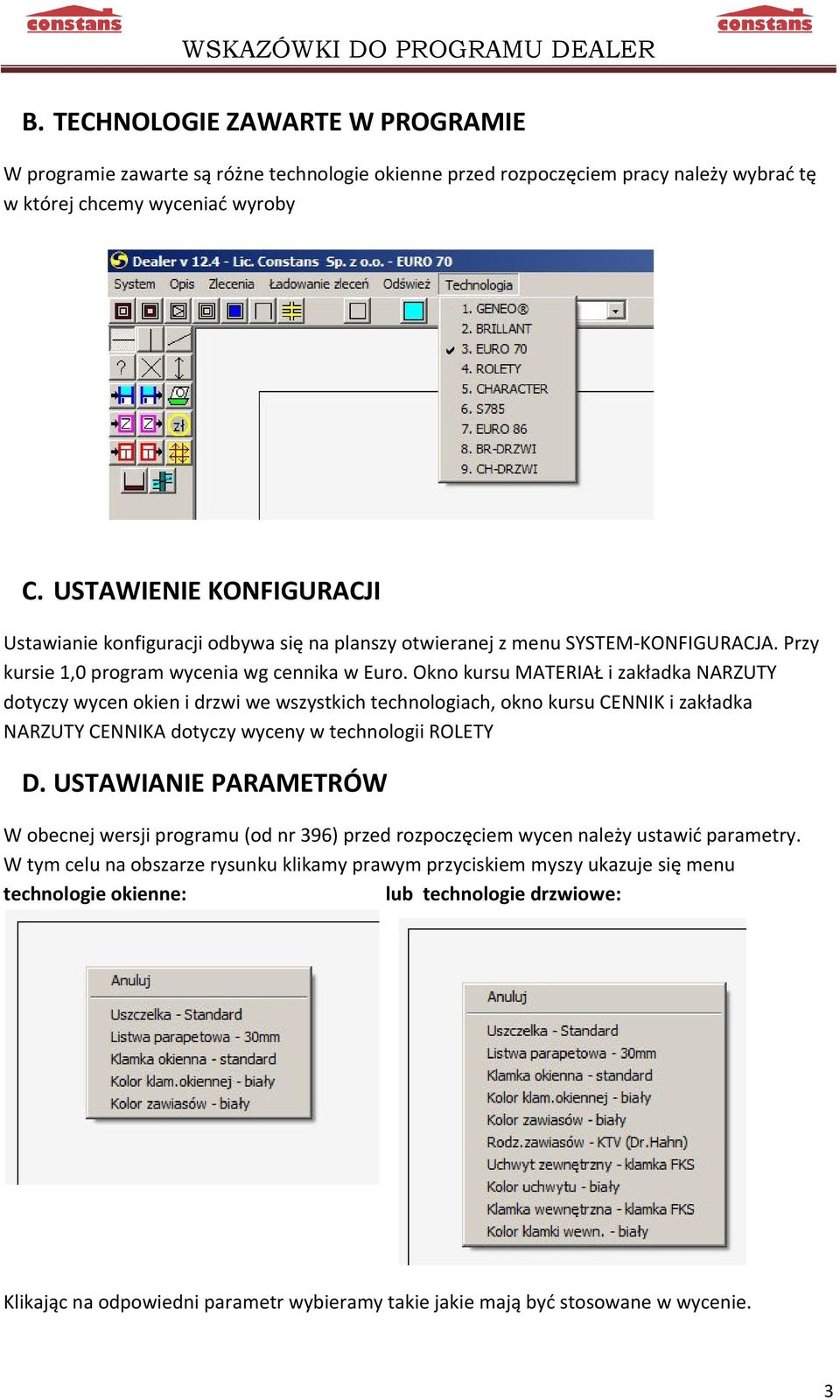

3 B. TECHNOLOGIE ZAWARTE W PROGRAMIE W programie zawarte są różne technologie okienne przed rozpoczęciem pracy należy wybrać tę w której chcemy wyceniać wyroby C. USTAWIENIE KONFIGURACJI Ustawianie konfiguracji odbywa się na planszy otwieranej z menu SYSTEM-KONFIGURACJA. Przy kursie 1,0 program wycenia wg cennika w Euro. Okno kursu MATERIAŁ i zakładka NARZUTY dotyczy wycen okien i drzwi we wszystkich technologiach, okno kursu CENNIK i zakładka NARZUTY CENNIKA dotyczy wyceny w technologii ROLETY D. USTAWIANIE PARAMETRÓW W obecnej wersji programu (od nr 396) przed rozpoczęciem wycen należy ustawić parametry. W tym celu na obszarze rysunku klikamy prawym przyciskiem myszy ukazuje się menu technologie okienne: lub technologie drzwiowe: Klikając na odpowiedni parametr wybieramy takie jakie mają być stosowane w wycenie. 3

Okno kursu MATERIAŁ i zakładka NARZUTY dotyczy wycen okien i drzwi we wszystkich technologiach, okno kursu CENNIK i zakładka NARZUTY CENNIKA dotyczy wyceny w technologii ROLETY D.

E. KONSTRUOWANIE OKIEN Znaczenie ikon: 1. Wstawianie ramy 2. Wstawianie skrzydła 3. Wstawianie okucia 4. Dodatki 5. Wstawianie szkła 6. Modyfikator 7. Wstawianie szprosów 8.

4 E. KONSTRUOWANIE OKIEN Znaczenie ikon: 1. Wstawianie ramy 2. Wstawianie skrzydła 3. Wstawianie okucia 4. Dodatki 5. Wstawianie szkła 6. Modyfikator 7. Wstawianie szprosów 8. Wymiary gabarytowe 9. Wybór koloru 10. Wybór rodzaju słupka/poprzeczki 11. Kasowanie elementów 12. Wstawianie słupków/poprzeczek Wybierając wyżej opisane ikony budujemy z elementów żadane okno 4

Wymiary gabarytowe 9. Wybór koloru 10. Wybór rodzaju słupka/poprzeczki 11.

5 F. WSTAWIANIE POSZERZEŃ I ŁĄCZNIKÓW Po wybraniu zaznaczonej powyżej ikon owiera się pole wyboru Po wybraniu np. poszerzenia 40/70 otrzymujemy: Następnie musimy zbudować okno z elementów (w obecnej wersji nie można wstawiać schematów - zawyżona wycena) otrzymujemy: 5

poszerzenia 40/70 otrzymujemy: Następnie musimy zbudować okno z

6 G. SCHEMATY Zawierają wykonane prawidłowo konstrukcje. Celem uniknięcia błędów w konstrukcjach proponujemy jeśli to możliwe wybieranie schematów i ewentualne usuwanie z nich elementów np. Wybierając ze schematów następującą konstrukcję: Kasując skrzydło ponownie wstawiając szkło mamy następujacą konstrukcję: Idąc dalej mamy kolejną konstrukcję 6

schematów i ewentualne usuwanie z nich elementów np.

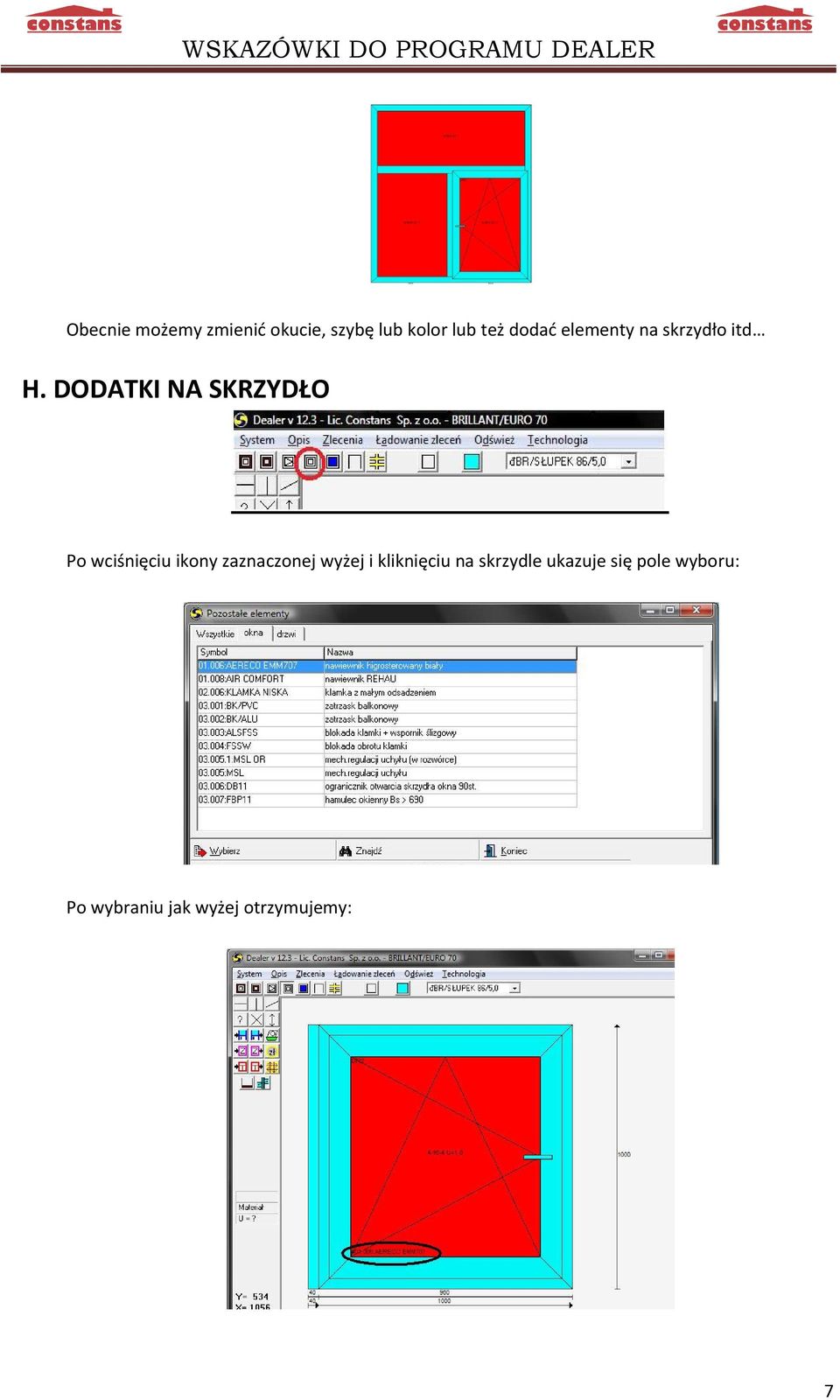

7 Obecnie możemy zmienić okucie, szybę lub kolor lub też dodać elementy na skrzydło itd H. DODATKI NA SKRZYDŁO Po wciśnięciu ikony zaznaczonej wyżej i kliknięciu na skrzydle ukazuje się pole wyboru: Po wybraniu jak wyżej otrzymujemy: 7

DODATKI NA SKRZYDŁO Po wciśnięciu ikony zaznaczonej wyżej

I. DODATKI DO POZYCJI Następna lista dodatków ukazuje się po wybraniu tej samej ikony i kliknięciu poza rysunkiem klikamy dodaj i ukazuje się pola wyboru: Z tej listy można również wybierać łączniki

SZPROSY NAKLEJANE Wycena składa się z dwóch elementów: 1) Szprosy międzyszybowe wiedeńskie lub swisspacer wycena menu szprosy jak na rysunku 2 poziomy i 1 pion 2) Szprosy naklejane: białe, kolor

8 I. DODATKI DO POZYCJI Następna lista dodatków ukazuje się po wybraniu tej samej ikony i kliknięciu poza rysunkiem klikamy dodaj i ukazuje się pola wyboru: Z tej listy można również wybierać łączniki i poszerzenia nie są one wówczas uwzględnione w gabarytach konstrukcji. J. WYCENA ZŁOŻONYCH ELEMENTÓW NIETYPOWYCH 1. SZPROSY NAKLEJANE Wycena składa się z dwóch elementów: 1) Szprosy międzyszybowe wiedeńskie lub swisspacer wycena menu szprosy jak na rysunku 2 poziomy i 1 pion 2) Szprosy naklejane: białe, kolor jednostronnie lub kolor dwustronnie - wybiera się z menu dodatki do pozycji jak na rysunku 2x Gx i 1x Gy (ważne aby podane były 3 odcinki szprosa w tej części wyceny uwzględniana jest robocizna) 2. ELEMENTY OZDOBNE Wycena składa się również z dwóch elementów: 1) Z towarów wybieramy asortyment elementów ozdobnych 2) Z menu dodatki do pozycji wybieramy 01.NAKL.ELEM.OZDOB. w tej części wyceny uwzględniana jest robocizna 8

9 3. ZESTAWY SKRĘCANE NA HALI Wycena dodatkowej robocizny z menu dodatki do pozycji wybieramy 01.ŁĄCZ.ZESTAWÓW 1szt. na łączenie. Wybieramy obligatoryjnie jeżeli na zestawie montowana jest roleta oraz jeżeli klient życzy sobie aby zestaw bez rolety był dostarczony skręcony (należy unikać tych drugich rozwiązań). K. DODATKI DO POZYCJI W ZLECENIU (towary) Zlecenia/Specyfikacja/Dodaj (z prawej strony) Co do zasady z tej listy wstawiamy elementy nie zamontowane na konstrukcji (za wyjątkiem elementów ozdobnych), np. Parapety, profile w sztangach, inne elementy - niekoniecznie związane z daną pozycją. L. KOLORY M. SZKŁO Lista kolorów w stolcadzie/dealerze: Kolor 01 kolor biały barwiony w masie RAL 9016 wszystkie profile standardowe dostępność zależna od rynku na którym dany profil funkcjonuje. Kolory z dwuliterowym kodem (oprócz białego 01) to kolory tzw. standardowe wg REHAU co oznacza, że pewien asortyment profili jest dostępny w określonym terminie za określoną cenę program wycenia prawidłowo pod warunkiem, że użyte profile są na liście standardów. Kolory z kodem K1-K9 to kolory standardowe na korpusie kremowym RAL 9001 dostępność i cena jw. Kolory z kodem P1, P2 to kolory pozastandardowe na białym korpusie, X1, X2 to kolory pozastandardowe na korpusie kremowym, cena jest zależna od ilości materiału - wycena specjalna ( program wycenia te kolory jak standardowe). Prawidłowa wycena w biurze sprzedaży CONSTANS. U W A G A: w technologii ROLETY dostępność kolorów jest inna niż w technologiach REHAU. Występują tu tzw. kolory standardowe (S), extra (Ex) oraz pozastandardowe (P). Dopłaty wynoszą dla kolorów jednostronnych: S-15%; Ex-25%; P-45%; w przypadku dwustronnych: S-20%; Ex-35%; P-55%; z zastrzeżeniem, że suma dopłaty do zlecenia dla kolorów pozastandardowych musi wynosić min. 700 (dla kolorów jednostronnych) i min (dla kolorów dwustronnych). Dla kolorów pozastandardowych obowiązuje wycena w biurze sprzedaży CONSTANS. Lista szyb w stolcadzie/dealerze: Do wyceny należy korzystać z szyb lub wypełnień które znajdują się w zakładkach wyszczególnionych poniżej - elementy te są prawidłowo wycenione. Do dyspozycji są wszystkie elementy z zakładek: 1 komorowe 1 kom.2b2/p2/p4 2 komorowe 40max db wg CE 2 komorowe 44min 9

DODATKI DO POZYCJI W ZLECENIU (towary) Zlecenia/Specyfikacja/Dodaj (z prawej strony) Co do zasady z tej listy wstawiamy elementy nie zamontowane na konstrukcji (za wyjątkiem elementów ozdobnych), np.

10 2 kom.2b2/p2/p4 inne pancerze Obst Szyby z zakładki archiwum nie mogą być stosowane do wycen. N. WYKRYTE BŁĘDY PROGRAMU 1. Łączenie schematów ( ) Nie można wyceniać zestawu składającego się z dwóch i więcej schematów w jednej pozycji (zawyżona cena), przy korzystaniu ze schematów należy wyceniać wg zasady jedna pozycja jeden element okienny ze schematu, lub nie korzystać ze schematów - konstrukcję wykonać poprzez budowanie z elementów. 2. Schemat z łącznikiem lub poszerzeniem na rysunku ( ) Do wyceny nie można stosować schematów (zawyżona cena) - okno zbudować z elementów. 3. Konstrukcje trapezowe ( ) Nie można wyceniać zestawów trapezowych wycena wg zasady jedna pozycja jeden element okienny 10

jeden element okienny ze schematu, lub nie korzystać ze schematów - konstrukcję wykonać poprzez budowanie z elementów. 2. Schemat z łącznikiem lub poszerzeniem na rysunku (15.01.
