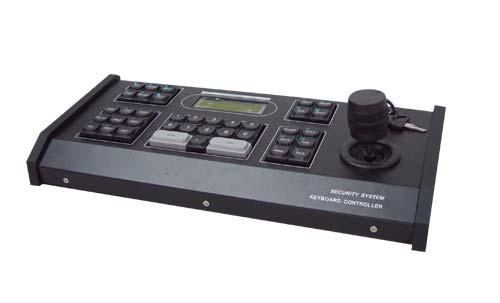

INSTRUKCJA OBSŁUGI. Klawiatura sterująca AT606. Ostrzeżenia:
|
|
- Seweryna Sylwia Bednarczyk
- 4 lat temu
- Przeglądów:
Transkrypt
1 Ostrzeżenia: Klawiatura sterująca AT66 INSTRUKCJA OBSŁUGI 1. Miejsce instalacji Urządzenie powinno znajdować się z dala od źródeł ciepła, nie powinno pracować w środowisku charakteryzującym się wysokimi wartościami temperatur. Zalecane jest również unikanie kontaktu urządzenia ze światłem słonecznym. W celu zagwarantowania odpowiedniego systemu odprowadzania ciepła urządzenie powinno być instalowane w pomieszczeniach z dobrą cyrkulacją powietrza. Aby uniknąć zagrożenia porażenia prądem lub wybuchu pożaru, nigdy nie umieszczaj urządzenia w miejscach, w których może dojść do samozapłonu i rozprzestrzenienia się ognia. Obsługując urządzenie należy unikać sytuacji, w których klawiatura narażona zostanie na uderzenia i znaczne wibracje, dlatego też nie wolno instalować urządzenia w miejsach, w których panują wibracje. Aby podtrzymać długą żywotność urządzenia i zachować prawidłową pracę podzespołów elektronicznych klawiatury sterującej, nie wolno gwałtownie i w krótkich odstępach czasu przenosić urządzenie pomiędzy pomieszczeniami, w których panują bardzo niskie i wysokie temperatury. 2. Unikaj pożaru i porażenia prądem Nigdy nie dotykaj wylotów urządzenia, jak i samej klawiatury mokrymi rękoma. Nigdy nie wylewaj żadnej cieczy na klawiaturze aby uniknąć zwarcia i zaistnienia ognia wewnątrz urządzenia. Nigdy nie umieszczaj innych urządzeń bezpośrednio na klawiaturze sterującej. Podczas podłączania przewodów lub modyfikacji instalacji odłącz urządzenie od źródła zasilania aby zapobiec porażeniu prądem. Ważne: Aby uniknąć uszkodzenia urządzenia, nigdy sam nie otwieraj zewnętrznej obudowy klawiatury. Urządzenie musi być naprawiane jedynie przez wykwalifikowany personel w odpowiednio przygotowanym miejscu. Podczas konserwacji urządzenia nigdy nie używaj silnych detergentów. Kurzu pozbywaj się za pomocą suchej szmatki. Nigdy nie używaj urządzenia w warunkach zbyt niskiego lub wysokiego napięcia. Proszę uważnie przeczytać instrukcję obsługi żeby umiejętnie obsługiwać urządzenie. Po przeczytaniu, przechowuj instrukcję w miejscu, które zabezpieczy ją na ewentualość późniejszej lektury. W razie potrzeby przeprowadzenia konserwacji lub naprawy urządzenia skontaktuj się z autoryzowanym serwisem. Ochrona środowiska: Ten produkt spełnia krajowe standardy oddziaływania elektromagnetycznego i nie stwarza zagrożenia dla ludzkiego ciała. Copyright All Rights Reserved. Deklaracja: Dystrybucja i sprzedaż produktu powinna przeprowadzana być przez pierwszego nabywcę w ramach uzgodnionej licencji. Bez pozwolenie, żadna jednostka lub osoba nie jest uprawniona do powielania lub modyfikowania części lub całości informacji produktowej. Informacje zawarte w instrukcji obsługi mogą ulec zmianie bez wcześniejszej adnotacji. Jeżeli późniejsza wersja podręcznika byłaby sprzeczna z zapisami tej instrukcji, zastosowanie ma wersja nowsza. - 1 / 21 -
2 Spis Treści Przegląd sprzętu Część 1 Zmiana kontroli nad krosownicą wideo Włączanie klawiatury Blokowanie klawiatury Odblokowywanie klawiatury Ustawianie hasła klawiatury Wybór monitora Wybór kamery Kontrola dekodera (zdalen sterowanie kamerą) Sterowanie osią regulacji tilt Kontrola obiektywu Sterowanie skanowaniem osią regulacji tilt Kontrola nad głowicą kamery szybkoobrotowej Sterowanie funkcjami pomocniczymi System sekwencyjny Systemowa sekwencja Synchroniczna systemowa sekwencja Grupowa systemowa sekwencja Sprzężenie z alarmem Port alarmowy w chronionym obszarze Stan portu alarmowego Dźwięk WŁ/WYŁ Część 2 Kontrola cyfrowej kamery i krosownicy wideo Wprowadzanie trybów cyfrowej kamery i krosownicy Zamykanie trybów cyfrowej kamery i krosownicy Wybór cyfrowej kamery i krosownicy Kontrola nad cyfrową kamerą i krosownicą...14 Część 3 Ustawienia połączenia Ustawianie trybu pracy klawiatury Schemat połączeń klawiatury z krosownicą Schemat połączenia klawiatury z dekoderami Schemat połączenia klawiatury z małym systemem Schemat połączeń klawiatury z kamerą szybkoobrotową Część 4 Protokół Ultrak / 21 - KLAWIATURA STERUJĄCA Przegląd sprzętu: Prezentowane urządzenie to typ klawiatury sterującej używanej do obsługi krosownicy wideo. Klawiatura sterująca może komunikować się ze wszystkimi kamerami, obsługiwać kolejki poleceń zmian położenia i dekodery sterujące. Ekran LCD może wyświetlać czas systemowy, numer monitora, kamery i aktualny stan pracy. System klawiatury posiada funkcje zabezpieczeń. NET: MON:1 DISPLAY ARM: CAM:1-3 / 21 - OFF PROG KLAWIATURA STERUJĄCA Opis kluczowych funkcji: MON wybierz monitor CAM wybierz kamerę LAST automatyczne wsteczne przełączenie NEXT automatyczne kolejne przełączenie RUN automatyczne przełączanie TIME zatrzymaj automatyczne przełączanie według czasu SALVO synchroniczne przełączanie HOLD zatrzymaj obraz ON aktywacja funkcji OFF dezaktywacja funkcji AUX funkcja pomocnicza SHOT zapis punktu presetu ALARM wyznacz punkt alarmowy NET wybierz macierz sieci
3 ACK potwierdzenie SHIFT przycisk zmiany CLOSE zamykanie przysłony iris (IRIS-) OPEN otwieranie przysłony iris (IRIS+) FAR regulacja ostrości(focus-) NEAR regulacja ostrości (FOCUS+) TELE regulacja zbliżenia (ZOOM-) WIDE regulacja zbliżenia (ZOOM+) LIGHT kontrola światła WIPER kontrola wycieraczki PATRN przeglądanie obrazu LOCK zabezpieczenie MENU menu programowania C cyfrowy przycisk usuwania UNIVERSAL ZONE kontrola kierunku przechyłu FIGURE ZONE funkcja używana do załączania ścieżek Część 1 Zmienianie kontroli nad krosownicą wideo 1.1 Włączanie klawiatury: Użyj kodu zmiany na froncie klawiatury, ustaw kod klawiatury (zobacz Część 3). Zapewnij zasilanie prądem stałym DC 12V poprzez interfejs macierzy i 8 żyłowy drut płaski. Umiejętnie podłącz urządzenie do interfejsu komunikacyjnego głównej płytki macierzy. Po zasileniu urządzenia, wskaźnik komunikacji (CODE) miga (jeśli nie miga, interface box nie został dobrze podłączony. Oznaczenie LOCK na wyświetlaczu stanu strefy wymaga wprowadzenia 4- znakowego hasła klawiatury (oryginalne hasło to ) w następujący sposób: LOCK + **** + [OFF]. Po poprawnym wprowadzeniu hasła, na wyświetlaczu stanu strefy pojawi się Po wprowadzeniu numeru monitora i wciśnięciu przycisku potwierdzenia [MON], wyświetlona strefa odzwierciedlać będzie aktualnie kontrolowany monitor i potwierdzi utrzymywanie kontroli nad klawiaturą. EKRAN Zauważ: ścieżki mogą zostać usunięte jeśli klawisz jest wciśnięty przez krótką chwilę. Kiedy ścieżka wykracza poza 4 miejsca, klawiatura może automatycznie zresetować i wyświetlić nową ścieżkę. NET: ARM: MON:1 CAM:1 <LOCK> 1.2 Blokowanie klawiatury Po operowaniu klawiaturą, w celu zapobieżenia nieuprawnioną manipulacją klawiatury, pozostaw klawiaturę w stanie ochrony w taki oto sposób: 1. Wciśnij przycisk [LOCK] 2. Wciśnij przycisk [ON]; LOCK pojawi się na wyświetlaczu stanu strefy 1.3 Odblokowywanie klawiatury Dezaktywowanie stanu ochronnego klawiatury Sposób działania: [LOCK] + **** + [OFF], gdzie **** jest 4-znakowym hasłem klawiatury (standardowe hasło to ) 1.4 Ustawianie hasła klawiatury Hasło klawiatury to ciąg 4 znaków. Aby zmienić hasło należy: 1. Ustawić przełącznik blokady (lock switch) na pozycję PROG ; - 4 / / 21 -
4 2. Wcisnąć przycisk [LOCK] 3. Wprowadzić 4-znakowe hasło **** 4. Wcisnąć przycisk [ACK] 5. Ustawić przełącznik blokady na pozycję OFF Zauważ: jeśli zapomnisz hasła, możesz je znaleźć w ustawieniach krosownicy wideo, w opcjach KEYBOARD PASSWORD 1.5 Wybór monitora: W celu przeprowadzenia video operacji klawiaturą, skutecznie podłącz klawiaturę do krosownicy wideo. Kamera może być sterowana po wskazaniu odpowiedniego monitorowanego obszaru i regulacji kamery. 1. Wprowadź pożądany numer monitorowanego obszaru na cyfrowej klawiaturze 2. Po wciśnięciu przycisku [MON], wyświetlacz pokaże nowy nu-mer monitora ma ekranie aktualnego podglądanego monitora. Przykład: Wywoływanie monitora Nr. 2: 1. Wciśnij cyfrowy klawisz [2] 2. Wciśnij przycisk [MON] W tym momencie, monitor Nr.2 jest aktualnie kontrolowanym monitorem. 1.6 Wybór kamery Na cyfrowej klawiaturze, wprowadź pożądany numer kamery, którą chcesz wywołać (numer powinien odzwierciedlać odpowiednie wyjście sygnału video. Wciśnij przycisk [CAM]. W tym momencie kadr z kamery zostanie przełączony na wyznaczony monitor i wyświetlony zostanie wybrany numer kamery. Przykład: Kamera Nr.1 jest wywoływana do wyświetlenia na monitorze Nr.2: 1. Wciśnij cyfrowy przycisk [2] 2. Wciśnij przycisk [MON] 3. Wciśnij cyfrowy przycisk [1] 4. Wciśnij przycisk [CAM]. W tym momencie, Monitor Nr.2 wskazuje kadr z kamery Nr Kontrola dekodera (zdalne sterowanie kamerą): Operacje związane z osiami regulacji kamery, obiektywem, presetami, czy pomocniczymi funkcjami są skuteczne wtedy, kiedy kamera jest w połączeniu z monitorem. Jeśli kamera jest programowana aby być niekontrolowaną, kontrola kamery z poziomu klawiatury sterującej będzie niemozliwe. - 6 / Sterowanie osią regulacji tilt: Po lewej stronie klawiatury znajduje się panel, za pomocą którego możliwe jest sterowanie kierunku kamery. Czynności: 1. Wybierz kamerę, która ma być kontrolowana i przypisz ją do kontrolowanego monitora. 2. Ustaw joystick klawiatury w kierunku, w którym obraz ma się przemieszczać, i kontrolować kierunek kamery 3. Zwolnij joystick klawiatury, zatrzymując kierunek sterowania kamery Kontrola obiektywu: Po lewej stronie klawiatury znajdują się grupy przycisków do kontroli obiektywów o zmiennej wartości ogniskowej. Przyciski to: [CLOSE] / [OPEN]: używane do kontroli stanu przysłony. Te dwa przyciski mogą zostać użyte do zmiany poziomu światła trafiającego do obiektywu, tak że możliwe jest otrzymanie odpowiedniego poziomu sygnału video. [NEAR] / [FAR]: używane do kontroli ostrości. Te dwa przyciski mogą zostać użyte do zmiany wielkości ogniskowej obiektywu tak, aby uzyskać czysty obraz. [WIDE] / [TELE]: używane do zmiany okresów czasu pozycji przesłony. Te dwa przyciski mogą zostać użyte do zmiany wartości czasu, w której utrzymywana będzie wskazana pozycja przesłony obiektywu. Dzięki tej opcji możliwe jest uzyskanie szerokokątnego lub wąskiego obrazu. Czynności: 1. Wybierz kamerę, która ma być kontrolowana i przypisz ją do kontrolowanego monitora. 2. Wciśnij pożądany przycisk klawiatury odpowiadający wybranej funkcji obiektywu. 3. Zakończ operowanie obiektywem poprzez puszczenie klawisza Sterowanie skanowaniem osią regulacji tilt: Automatyczne skanowanie: Wciśnij [] + [AUX] + [ON] / [OFF] i funkcja automatycznego skanowania zostanie zmieniona odpowiednio na ON lub OFF. Limity skanowania horyzontalnego: 1. Wybierz kamerę, która ma być kontrolowana i przypisz ją do kontrolownego monitora. 2. Wciśnij przycisk [9] + [AUX] + [ON] w celu ustalenie wyjściowego limitu osi regulacji Tilt, a oś Tilt rozpocznie rotację. 3. Wciśnij przycisk [OFF] aby ustawić wyjściowy limit osi Tilt, a oś Tilt powróci do normalnego stanu. 4. Wciśnij przycisk [] + [AUX] + [OFF] żeby zatrzymać limitowanie skanowanie horyzontalne osi Tilt. 1.8 Kontrola nad głowicą kamery szybkoobrotoej: Zmiana prędkości wertykalnego i horyzaontalnego ruchu: Steruj joystickiem klawiatury, aż kąt odchylenia kamery jest proporcjonalny do prędkości poruszania się szybkoobrotowej głowicy kamery, a mianowicie, im dalej - 7 / 21 -
5 joystick sterujący kamerą odchyla się od środka, tym szybciej głowica kamery porusza się. Zatrzymaj kierunek poruszania się głowicy kamery poprzez puszczenie joysticka sterującego Sterowanie obiektywem: Wciśnij przycisk [NEAR] / [FAR] żeby dostosować ostrość obiektywu Wciśnij przycisk [WIDE] / [TELE] żeby uzyskać obraz wąski lub panoramiczny Ustawianie pozycji presetu: Wybierz kamerę, ustaw pozycję przycisku na PROG i wyreguluj obraz. Następnie wybierz pozycję presetu i wciśnij przycisk [SHOT], a następnie przycisk [ON]. Dostrój obraz, a następnie kontynuuj ustawienie następnej pozycji presetu, i na końcu ustaw przycisk blokady na pozycji OFF Wywoływanie pozycji presetu: Wyreguluj kamerę, która ma być kontrolowana i zsynchronizuj ją z monitorem. Na cyfrowej klawiaturze wprowadź numer pożądanego presetu i wciśnij przycisk [SHOT], a następnie przycisk [ACK]. Obraz presetu zostanie wyświetlony na monitorze. Jeżeli żaden obraz presetu nie zostanie wybrany, żadne zmiany nie dokonają się na monitorze Usuwanie pozycji presetu: Wybierz kamerę, ustaw pozycję przycisku na PROG. Po wprowadzeniu numeru pozycji presetu wciśnij przycisk [SHOT], a następnie przycisk [OFF]. Na końcu ustaw przycisk blokady na pozycji OFF Ustawianie trasy: Po ustawieniu pozycji presetu kamery, użyj jej w konfiguracji trasy. 1. Po wprowadzeniu numeru trasy z cyfrowej klawiatury, wciśnij przycisk [PATRN], a następnie przycisk [ON]. 2. Po wprowadzeniu numeru presetu na klawiaturze cyfrowej, wciśnij przycisk [SHOT], i dodaj pierwszą pozycję presetu, aby ustawić trasę. 3. Po wprowadzeniu numeru [resetu z klawiatury cyfrowej, wciśnij przycisk [SHOT] i dodaj druga pozycję presetu do trasy Po wprowadzeniu numeru presetu z klawiatury cyfrowej, wciśnij przycisk [SHOT] i dodaj ostatnią pozycję presetu, która dopisana zostanie do trasy. 5. Wciśnij przycisk [OFF] w celu zakończenia ustawiania trasy. Zauważ: Niektóre kamery z głowicami szybkoobrotowymi nie posiadają funkcji tras. Dlatego też, ta funkcja uzależniona jest zatem od rodzaju kamery obrotowej z głowicą szybkoobrotową Sterowanie trasami: Wwybierz kamerę, która ma być kontrolowana i przypisz ją do monitora. Z cyfrowej klawiatury wprowadź numer pożądanej trasy i wciśnij przycisk [PATRN], a następnie przycisk [ACK]. Kamera zacznie podążać według zaprogramowanej trasy. Jeżeli żadna trasa nie została wybrana, żadna zmiana nie zostanie wyświetlona na monitorze. 1.9 Sterowanie funkcjami pomocniczymi: Na klawiaturze, przyciski [AUX] [ON] / [OFF] są używane do kontroli funkcji pomocniczych. Poszczególne funkcje pomocnicze i ich numery są następujące: [1] + [AUX] + [ON] / [OFF] pomocniczy dekoder Nr 1 ON/OFF [2] + [AUX] + [ON] / [OFF] pomocniczy dekoder Nr 2 ON/OFF [3] + [AUX] + [ON] / [OFF] oświetlenie dekodera pomocniczego kamery ON/OFF [4] + [AUX] + [ON] / [OFF] wycieraczka dekodera pomocniczego kamery ON/ OFF. Czynności: Wybierz kamerę, która ma być kontrolowana i przypisz ją do monitora. Wprowadź numer pomocniczego dekodera, który ma zostać użyty (1 4) 1. Wciśnij przycisk [AUX] 2. Wciśnij przycisk [ON] w celu rozpoczęcia pomocniczej funkcji lub wciśnij przycisk [OFF] żeby zamknąć pomocnicze funkcje. 1.1 System sekwenctyjny: Sekwencja to stan, w którym po odpowiednim programowaniu, seria wyznaczonych wejść video może być automatycznie, sekwencyjnie wyświetlana na monitorze, a każde wejście video może być wyświetlane na ekranie funkcyjnym System sekwencyjnego wyświetlania na monitorze może zostać zaprogramowany w sposób następujący: 1. Wywołaj numer monitora, który ma zostać ustawiony w trybie sekwencyjnym 2. Wprowadź czas zatrzymania dla każdej kamery w przedziale 2-24 sekund 3. Wprowadź numer kamery rozpoczynającej sekwencję 4. Wprowadź numer ostatniej kamery w sekwencji 5. System sekwencyjnego wyświetlania kamer rozpocznie działanie - 8 / / 21 -
6 Przykład: Monitor Nr 3 przełącza obraz z kamer 1-6 na 2 sekundy przystankowe: [3] + [MON] (wybierz monitor) [2] + [TIME] - (ustaw automatyczny czas przestoju) [1] + [ON] (numer kamery początkowej) [6] + [OFF] (numer kamery końcowej) Ustaw czas przestoju dla kamery w trybie sekwencyjnym: Wykonaj czynności według poniższych punktów: 1. Wprowadź wymagany czas postoju (2-24 sekund) 2. Następnie naciśnij przycisk [TIME] Rozpoczynanie sekwencji 1. Wciśnij cyfrowy klawisz [] 2. Następnie wciśnij przycisk [RUN] Dodawanie jednej kamery do zaprogramowanej kolejki sekwencji Wykonuj czynności jak poniżej: 1. Wciśnij numer kamery 2. Wciśnij przycisk [ACK] 3. Wciśnij przycisk [ON] Usuń jedną kamerę z zaprogramowanej kolejki sekwencji: Wykonaj czynności przedstawione poniżej: 1. Wciśnij numer kamery 2. Wciśnij przycisk [ACK] 3. Wciśnij przycisk [OFF] Zatrzymaj działanie sekwencji: Poprzez wciskanie n (przycisku nie będącego cyfrą ) + [CAM], zatrzymaj funkcjonowanie sekwencji i zachowaj bieżący kadr kamery do wyświetlania. Wciśnij przycisk [] + [RUN] żeby kontynuować sekwencję Zwiększanie/zmniejszanie pojedynczego przełączania lub zmiana kierunku przełączania: Po wciśnięciu przycisku [NEXT], kierunek przełączania funkcjonować będzie rosnąco. Po wciśnięciu przycisku [LAST], kierunek przełączania funkcjonować będzie malejąco Systemowa sekwencja: Systemowa sekwencja to stan, w którym po odpowiednim zaprogramowaniu menu krosownicy wideo, wyznaczona seria wejść video może być automatycznie, sekwencyjnie wyświetlana na monitorze, a każde wejście video może być prezentowane w wyznaczonym stanie oraz czasie postojowym Ustawianie kolejki systemowej sekwencji: Ustaw TOUR (programowa sekwencja) spod menu funkcji SWITCH (ustawianie przełączania sekwencji) w menu głównym Sterowanie kolejką przełączania: 1. Na klawiaturze wprowadź numery seryjne 1-32 służące do systemowej sekwencji. 2. Wciśnij przycisk [RUN] Przykład: Program Nr 2 rozpocznie funkcjonowanie na monitorze Nr 3: 1. Wprowadź liczbę [3] i wciśnij przycisk [MON] dla potwierdzenia 2. Wprowadź liczbę [2] i wciśnij przycisk [RUN] dla rozpoczęcia Zmiana kierunku działania lub zmiana programu: Po wciśnięciu przycisku [NEXT], kierunek przełączania będzie działać rosnąco. Po wciśnięciu przycisku [LAST], kierunek przełączania będzie działać malejąco Zatrzymywanie programu sekwencji: Poprzez wciśnięcie przycisku [HOLD] lub n (nie będącego liczbą zero) + przycisku [CAM], zatrzymaj funkcjonowanie programu sekwencji. Przycisk [HOLD] może spowodować zatrzymanie obrazu na kamerze, która jest przełączana, podczas gdy przycisk n (nie będący liczbą zero) + przycisk [CAM] może spowodować pozostanie obrazu na wybranym kadrze Synchroniczna systemowa sekwencja: Synchroniczna systemowa sekwencja oznacza grupę kamer, które mogą być wyświetlone w sekwencji poprzez przełączanie ich do grupy kolejnych monitrów i programowanych poprzez menu ustawień systemowych. - 1 / / 21 -
7 Ustawianie kolejki synchronicznej sekwencji: Zobacz opcję SALVOS (synchroniczna sekwencja) spod menu SWITCH (ustawienia przełączania) z menu głównego Sterowanie kolejką synchronicznej sekwencji: 1. Ustaw pierwszy monitor z synchronicznej sekwencji grupy monitorów 2. Wprowadź numer 1-16, który odpowiada kolejce synchroncznej sekwencji. 3. Wciśnij przycisk [SALVO]. Zbędne kadry z kamer nie będą wyświetlane kiedy liczba monitorów z synchronicznej sekwencji przewyższać będzie całkowitą liczbę monitorów Grupowa systemowa sekwencja: Grupowa systemowa sekwencja oznacza grupę synchronicznych klatek kamery, które mogą być sekwencyjnie wyświetlane poprzez przełączanie do grupy monitorów i programowane poprzez systemowe menu ustawień Ustawianie kolejki grupowej sekwencji: Zobacz opcję GROUP (grupowa sekwencja) spod funkcji menu SWITCH (ustawianie przełączania) w menu głównym Sterowanie kolejką grupowej sekwencji: 1. Przeprowadź operację na wybranym z monitorów 2. Wprowadź numer kolejki grupowej sekwencji Wciśnij przycisk [SALVO] Zatrzymywanie funkcjonowania grupowej sekwencji: Wprowadź liczbę [] i wciśnij przycisk [SALVO] lub wciśnij przycisk [HOLD] w celu zatrzymania sekwencji Port alarmowy w chronionym obszarze: System może ustawić i zdjąć ochronę 16 wbudowanych kontaktowych interfejsów lub punktów alarmowych z urządzenia sterującego alarmem. Ustawianie portu alarmowego: Ustaw przycisk blokady na pozycji PROG, wprowadź kontaktowy numer alarmowy, wciśnij przycisk [ALARM], a następnie przycisk [ON] Dezaktywowanie portu alarmowego : Ustaw przycisk blokady na pozycji PROG, wprowadź kontaktowy numer alarmowy, wciśnij przycisk [ALARM], a następnie wciśnij przycisk [OFF] Wyzwalanie portu alarmowego : Ustaw przycisk blokady na pozycji PROG, wprowadź kontaktowy numer alarmowy, wciśnij przycisk [ALARM], a następnie wciśnij przycisk [ACK] Stan portu alarmowego: W celu sprawdzenia stanu portu alarmowego należy wprowadzić [9] [7], wcisnąć przycisk [AUX], a następnie przycisk [ON] Zamknięcie procesu sprawdzania stanu portu alarmowego odbywa się poprzez wprowadzenie [9] [7], wciśnięcie przycisku [AUX], a następnie przycisku [OFF] 1.17 Dźwięk WŁ/WYŁ (ON/OFF): Dźwięk klawiatury sterującej może zostać włączona (ON) lub wyłączone (OFF) poprzez wykonanie poniższych czynności: Wprowadź [9] [9], a następnie wciśnij przycisk [AUX] Sprzężenie z alarmem: Funkcja alarmu może automatycznie przełączać się pomiędzy wejściem i wyjściem video i kontrolować połączenie z alarmem. Połączenie z alarmem ON: wprowadź kontaktowy numer alarmowy, wciśnij przycisk [ALARM], a następnie przycisk [ON] Połączenie z alarmem OFF: wprowadź kontaktowy numer alarmowy, wciśnij przycisk [ALARM[, a następnie wciśnij przycisk [OFF] - 12 / / 21 -
8 Część 2- Kontrola cyfrowej kamery i korownicy wideo 2.1 Wprowadzanie trybów cyfrowej kamery i krosownicy: Na klawiaturze sterującej wciśnij przycisk [SHIFT], SHIFT pojawi się na ekranie LCD i klawiatura przejdzie w stan wprowadzania funkcji shift. W tym momencie, możesz kontrolować cyfrową kamerę i krosownicę. Używając odpowiednich przycisków można otrzymać pożądane funkcje panelu. Part 3 Ustawienia Połączenia 3.1 Ustawianie trybu pracy klawiatury 8-znakowy przełącznik kodu binarnego. Wciśnięcie przełącznika oznacza 1 (ON, WŁ) i (OFF, WYŁ) 2.2 Zamykanie trybów cyfrowej kamery i krosownicy wideo: Na klawiaturze wciśnij przycisk [SHIFT] i ---- pojawi się na wyświetlaczu LCD. Po tej czynności klawiatura wyjdzie ze stanu umożliwiającego sterowanie funkcjami shift i powróci z trybów cyfrowej kamery i krosownicy. 2.3 Wybór cyfrowej kamery i krosownicy wideo: W trybach cyfrowej kamery i krosownicy: Wprowadź liczbę [1], wciśnij przycisk [MON], a następnie kontroluj pierwsza cyfrową kamerę i krosownicę. Wprowadź liczbę [2], wciśnij przycisk [MON], a następnie kontroluj drugą cyfrową kamerę i krosownicę Wprowadź liczbę [3], wciśnij przycisk [MON], a następnie kontroluj trzecią cyfrową kamerę i krosownicę Wprowadź liczbę [4], wciśnij przycisk [MON], a następnie kontroluj czwartą cyfrową kamerę i krosownicę Kontrola nad cyfrową kamerą i procesorem: NET: MON:1 DISPLAY ARM: CAM:1 OFF PROG KLAWIATURA STERUJĄCA ON OFF Tryb pracy macierzy klawiatury: Ten tryb pracy jest głównie używany w macierzy systemowej. Aby wejść w ten tryb pracy, przełącz dip swiych Nr 8 w ID na OFF Dip switche 1,2,3 i 4 ustawiają przełączniki dla kodów cyfrowych klawiatury. Tabela przedstawia porówanie wykorzystywanych kodów: Kod Pozycja kodu klawiatury PORT CODE kod Pozycja kodu klawiatury Funkcje cyfrowej kamery i krosownicy na klawiaturze są identyczne, jak te na panelu. Zobacz instrukcje konkretnych funkcji cyfrowej kamery i krosownicy / 21 - Zauważ: Wszystkie numery kodów klawiatury muszą się różnić, ponieważ w przeciwnym wypadku, sterowanie klawiaturą może być niemożliwe / 21 -

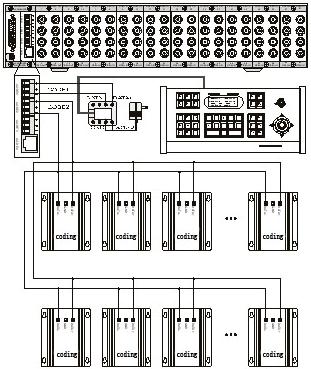

9 3.1.2 Tryb pracy systemu klawiatury: Ten tryb pracy jest głównie wykorzystywany w bezpośredniej kontroli dekoderów i inteligentnych głowic kamer szybkoobrotowych. Aby włączyć ten tryb, zmień dip switch Nr 8 w ID na ON Wybór szybkości transmisji: Prędkość transmisji klawiatury może zostać ustawiona poprzez zmianę dip switcha Nr 5 i 6 w ID. Prędkość transmisji jest wybierana, żeby zapewnić, że klawiatura posiada taką samą szybkość transmisji, jak współpracujące urządzenia sterujące. 3.2 Schemat połączeń klawiatury z krosownicą: Puszka połączeniowa klawiatury jest podłączona do interfejsu komunikacyjnego zwykłym, ekranowanym, dwużyłowym przewodem skrętką o maksymalnej długości 12 metrów. DC 12V linia zasilania: biała DC12V; czarna GND (uziemienie). Position of code position 5 6 Baud rate Position of code position 5 6 Baud rate Protokół kontrolny: przy tej samej szybkości transmisji, dekodery i inteligentne głowice szybkoobrotowe mogą funkcjonować w różnych protokołach kontrolnych poprzez zmianę dip switchy Nr 1, 2, 3 i 4 ID. Nr Protokół kontrolny 1 1 PELCO-D 2 1 PELCO-P ALEC - 16 / / 21 -

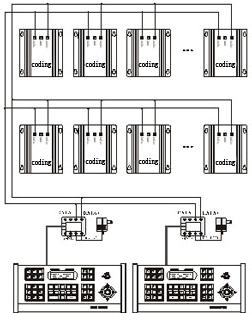

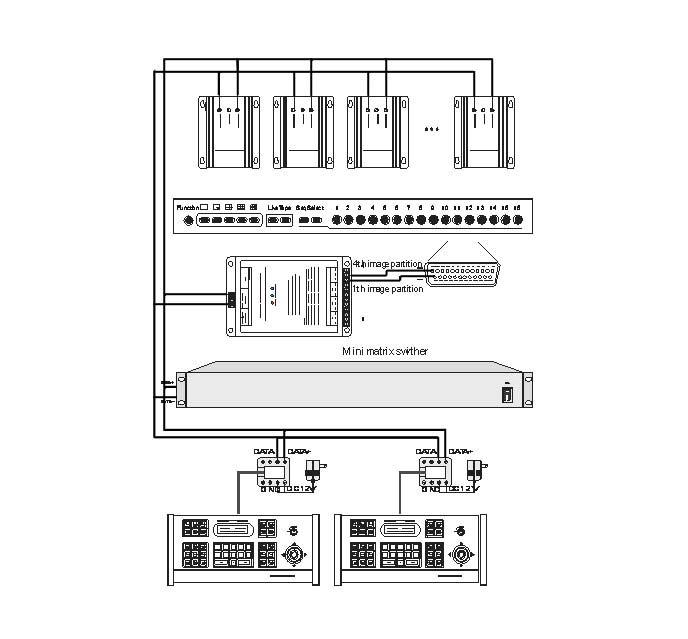

10 3.3 Schemat połączenia klawiatury z dekoderami: Puszka połączeniowa jest podłączona do interfejsu komunikacyjnego systemu poprzez zwykły, ekranowany, dwużyłowy przewód skrętkę o maksymalnej odległości 12 metrów. 3.4 Schmeat połączenia pomiędzy klawiaturą, a małym systemem: Puszka połączeniowa klawiatury jest podłączana do interfejsu komunikacyjnego systemu poprzez zwykły, ekranowany, dwużyłowy przewód skrętkę o maksymalnej długości 12 metrów / / 21 -

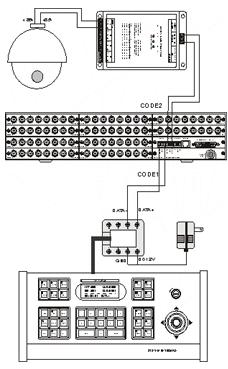

11 3.5 Schemat połączeń pomiędzy klawiaturą, a inteligentą kamerą Hi Speed Dome Puszka połączeniowa klawiatury jest podłączana do interfejsu komunikacyjnego systemu poprzez zwykły, ekranowany, dwużyłowy przewód skrętkę o maksymalnej długości 12 metrów. Protokół Ultrak / Prędkość-96 Część 4 PROTOKÓŁ ULTRAK W zalezności od konkretnego modelu kamery, sposób konfiguracji i obsłgi urządzeń może się różnić od tego, który przedstawiony został w niniejszej instrukcji obsługi. - 2 / / 21 -
