1 E E L E K T R O P L A N Wiesław Suchy Przeworsk ul. 11-go Listopada 10 tel/fax tel.: Projektowanie Nadzór Wykonawstwo Instalacji elektrycznych, strukturalnych monitoringu i antywłamaniowych PROJEKT BUDOWLANO-WYKONAWCZY LINII NAPOWIETRZNEJ OŚWIETLENIA ULICZNEGO W CZARNEJ STACJE TRANSFORMATOROWE - CZARNA I, IV Nazwa i adres obiektu budowlanego: Linia napowietrzna oświetlenia ulicznego stacje trafo - Czarna I Młyn, IV Czarna, woj. Podkarpackie BranŜa: Sieci elektroenergetyczne Stadium: Projekt Budowlano-Wykonawczy Inwestor: Gmina Czarna Czarna ZESPÓŁ AUTORSKI Opracował: mgr inŝ. Stanisław Janur r Projektował: Sprawdził: mgr inŝ. Wiesław Suchy mgr inŝ. Dariusz Jędruszczak UAN/III/7342/43/ r UAN/III/7342/12/ r Styczeń 2008 Egz. 4

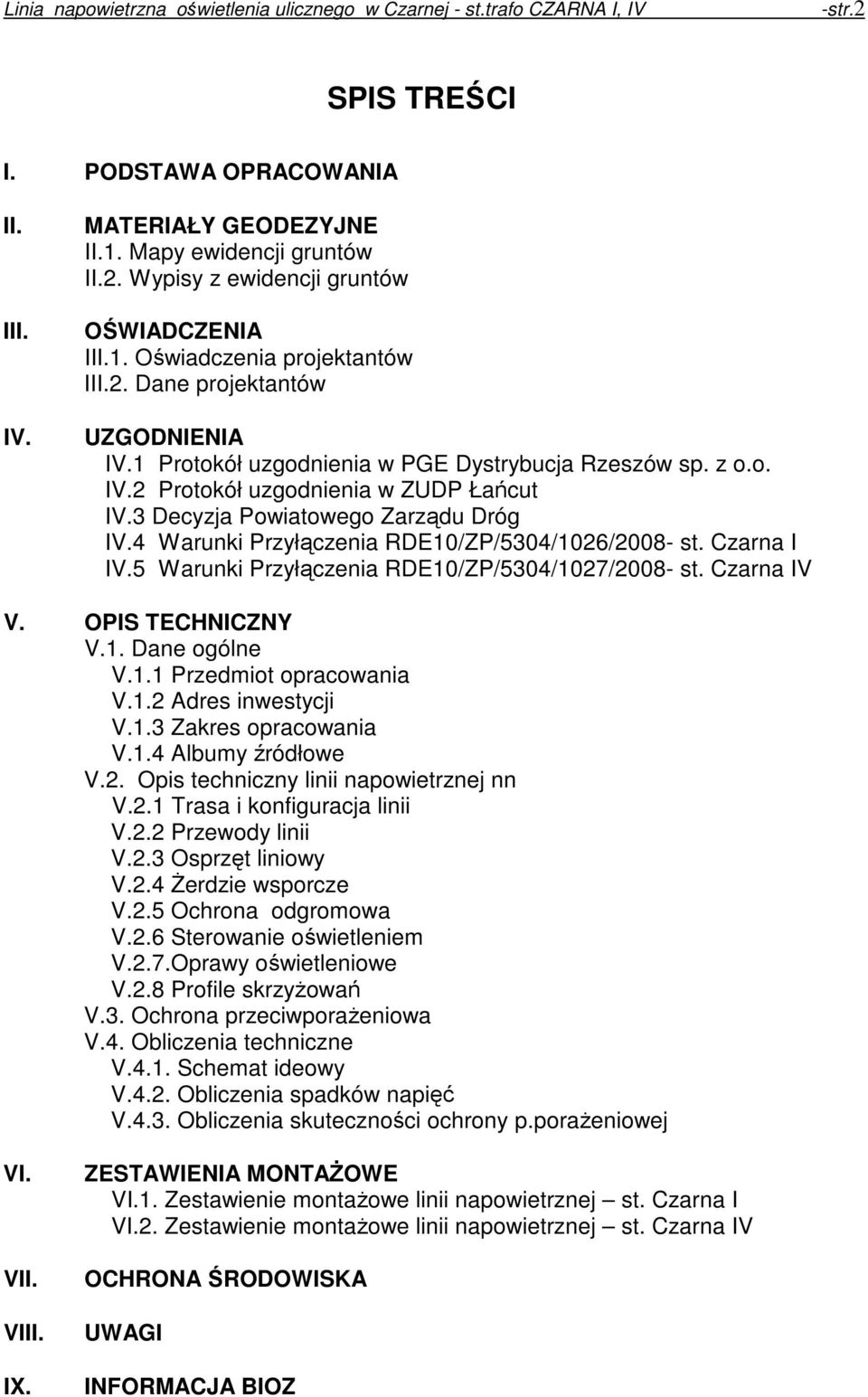

2 -str.2 SPIS TREŚCI I. PODSTAWA OPRACOWANIA II. III. IV. MATERIAŁY GEODEZYJNE II.1. Mapy ewidencji gruntów II.2. Wypisy z ewidencji gruntów OŚWIADCZENIA III.1. Oświadczenia projektantów III.2. Dane projektantów UZGODNIENIA IV.1 Protokół uzgodnienia w PGE Dystrybucja Rzeszów sp. z o.o. IV.2 Protokół uzgodnienia w ZUDP Łańcut IV.3 Decyzja Powiatowego Zarządu Dróg IV.4 Warunki Przyłączenia RDE10/ZP/5304/1026/2008- st. Czarna I IV.5 Warunki Przyłączenia RDE10/ZP/5304/1027/2008- st. Czarna IV V. OPIS TECHNICZNY V.1. Dane ogólne V.1.1 Przedmiot opracowania V.1.2 Adres inwestycji V.1.3 Zakres opracowania V.1.4 Albumy źródłowe V.2. Opis techniczny linii napowietrznej nn V.2.1 Trasa i konfiguracja linii V.2.2 Przewody linii V.2.3 Osprzęt liniowy V.2.4 śerdzie wsporcze V.2.5 Ochrona odgromowa V.2.6 Sterowanie oświetleniem V.2.7.Oprawy oświetleniowe V.2.8 Profile skrzyŝowań V.3. Ochrona przeciwporaŝeniowa V.4. Obliczenia techniczne V.4.1. Schemat ideowy V.4.2. Obliczenia spadków napięć V.4.3. Obliczenia skuteczności ochrony p.poraŝeniowej VI. VII. VIII. IX. ZESTAWIENIA MONTAśOWE VI.1. Zestawienie montaŝowe linii napowietrznej st. Czarna I VI.2. Zestawienie montaŝowe linii napowietrznej st. Czarna IV OCHRONA ŚRODOWISKA UWAGI INFORMACJA BIOZ

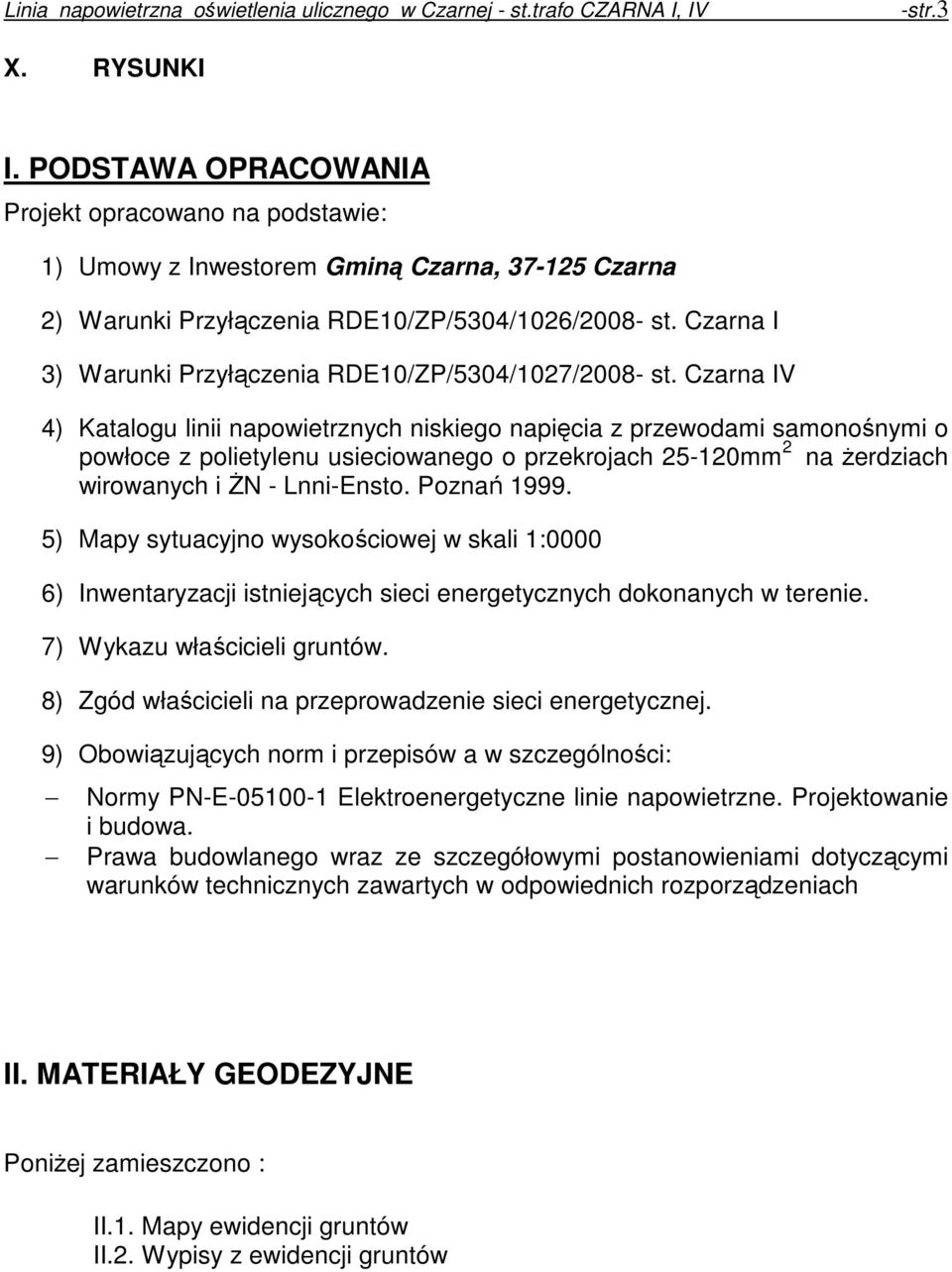

3 -str.3 X. RYSUNKI I. PODSTAWA OPRACOWANIA Projekt opracowano na podstawie: 1) Umowy z Inwestorem Gminą Czarna, Czarna 2) Warunki Przyłączenia RDE10/ZP/5304/1026/2008- st. Czarna I 3) Warunki Przyłączenia RDE10/ZP/5304/1027/2008- st. Czarna IV 4) Katalogu linii napowietrznych niskiego napięcia z przewodami samonośnymi o powłoce z polietylenu usieciowanego o przekrojach mm 2 na Ŝerdziach wirowanych i śn - Lnni-Ensto. Poznań ) Mapy sytuacyjno wysokościowej w skali 1:0000 6) Inwentaryzacji istniejących sieci energetycznych dokonanych w terenie. 7) Wykazu właścicieli gruntów. 8) Zgód właścicieli na przeprowadzenie sieci energetycznej. 9) Obowiązujących norm i przepisów a w szczególności: Normy PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Prawa budowlanego wraz ze szczegółowymi postanowieniami dotyczącymi warunków technicznych zawartych w odpowiednich rozporządzeniach II. MATERIAŁY GEODEZYJNE PoniŜej zamieszczono : II.1. Mapy ewidencji gruntów II.2. Wypisy z ewidencji gruntów

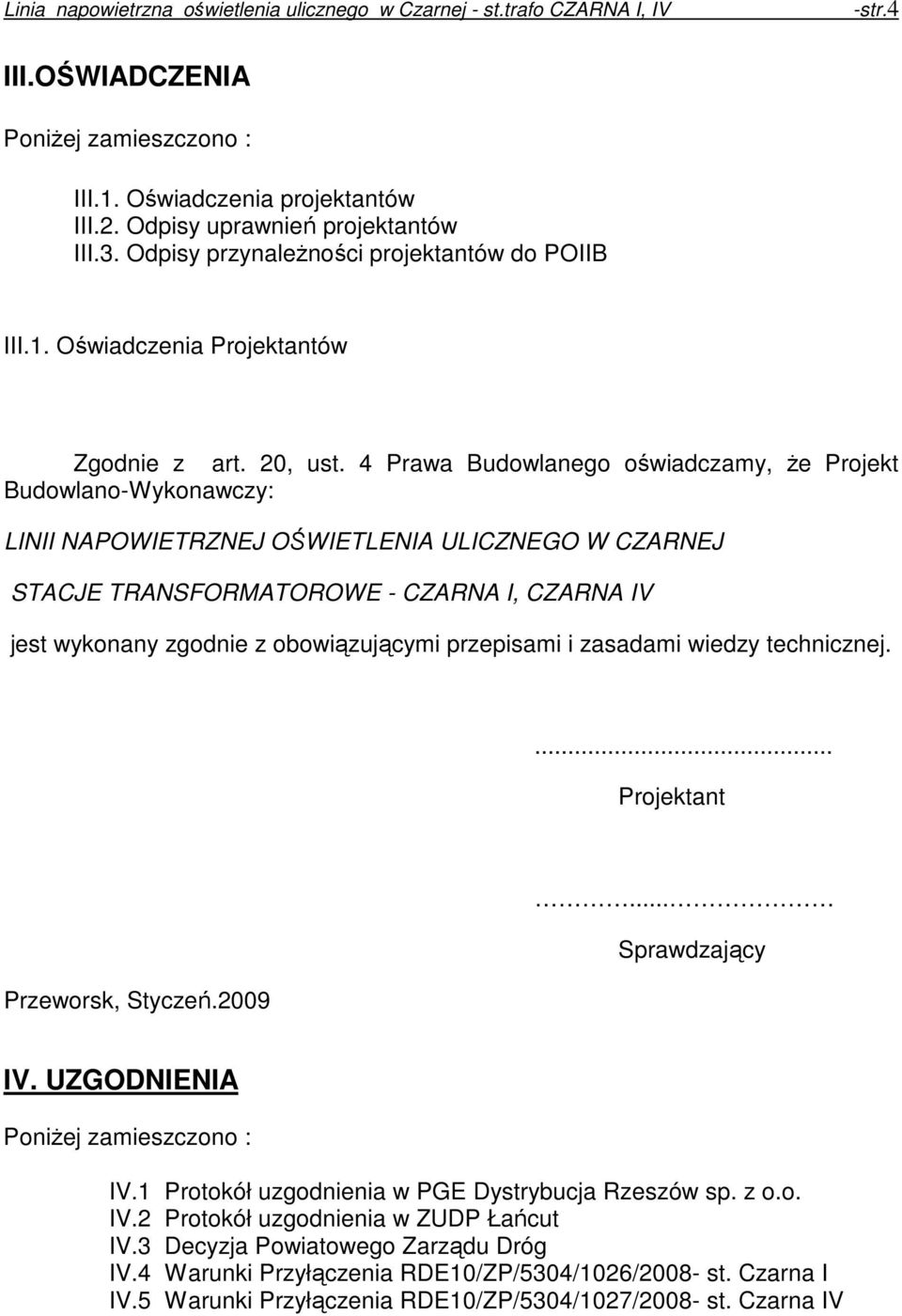

4 -str.4 III.OŚWIADCZENIA PoniŜej zamieszczono : III.1. Oświadczenia projektantów III.2. Odpisy uprawnień projektantów III.3. Odpisy przynaleŝności projektantów do POIIB III.1. Oświadczenia Projektantów Zgodnie z art. 20, ust. 4 Prawa Budowlanego oświadczamy, Ŝe Projekt Budowlano-Wykonawczy: LINII NAPOWIETRZNEJ OŚWIETLENIA ULICZNEGO W CZARNEJ STACJE TRANSFORMATOROWE - CZARNA I, CZARNA IV jest wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.... Projektant Przeworsk, Styczeń Sprawdzający IV. UZGODNIENIA PoniŜej zamieszczono : IV.1 Protokół uzgodnienia w PGE Dystrybucja Rzeszów sp. z o.o. IV.2 Protokół uzgodnienia w ZUDP Łańcut IV.3 Decyzja Powiatowego Zarządu Dróg IV.4 Warunki Przyłączenia RDE10/ZP/5304/1026/2008- st. Czarna I IV.5 Warunki Przyłączenia RDE10/ZP/5304/1027/2008- st. Czarna IV

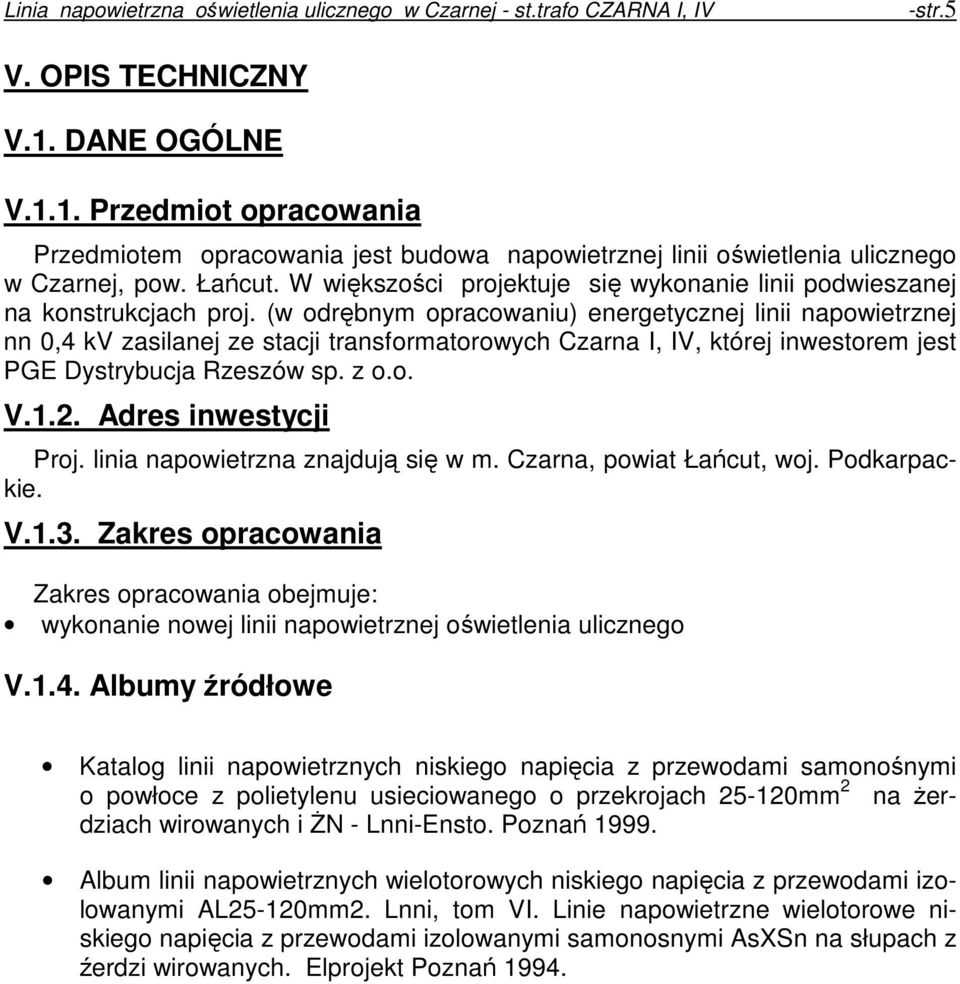

5 -str.5 V. OPIS TECHNICZNY V.1. DANE OGÓLNE V.1.1. Przedmiot opracowania Przedmiotem opracowania jest budowa napowietrznej linii oświetlenia ulicznego w Czarnej, pow. Łańcut. W większości projektuje się wykonanie linii podwieszanej na konstrukcjach proj. (w odrębnym opracowaniu) energetycznej linii napowietrznej nn 0,4 kv zasilanej ze stacji transformatorowych Czarna I, IV, której inwestorem jest PGE Dystrybucja Rzeszów sp. z o.o. V.1.2. Adres inwestycji Proj. linia napowietrzna znajdują się w m. Czarna, powiat Łańcut, woj. Podkarpackie. V.1.3. Zakres opracowania Zakres opracowania obejmuje: wykonanie nowej linii napowietrznej oświetlenia ulicznego V.1.4. Albumy źródłowe Katalog linii napowietrznych niskiego napięcia z przewodami samonośnymi o powłoce z polietylenu usieciowanego o przekrojach mm 2 na Ŝerdziach wirowanych i śn - Lnni-Ensto. Poznań Album linii napowietrznych wielotorowych niskiego napięcia z przewodami izolowanymi AL25-120mm2. Lnni, tom VI. Linie napowietrzne wielotorowe niskiego napięcia z przewodami izolowanymi samonosnymi AsXSn na słupach z źerdzi wirowanych. Elprojekt Poznań 1994.

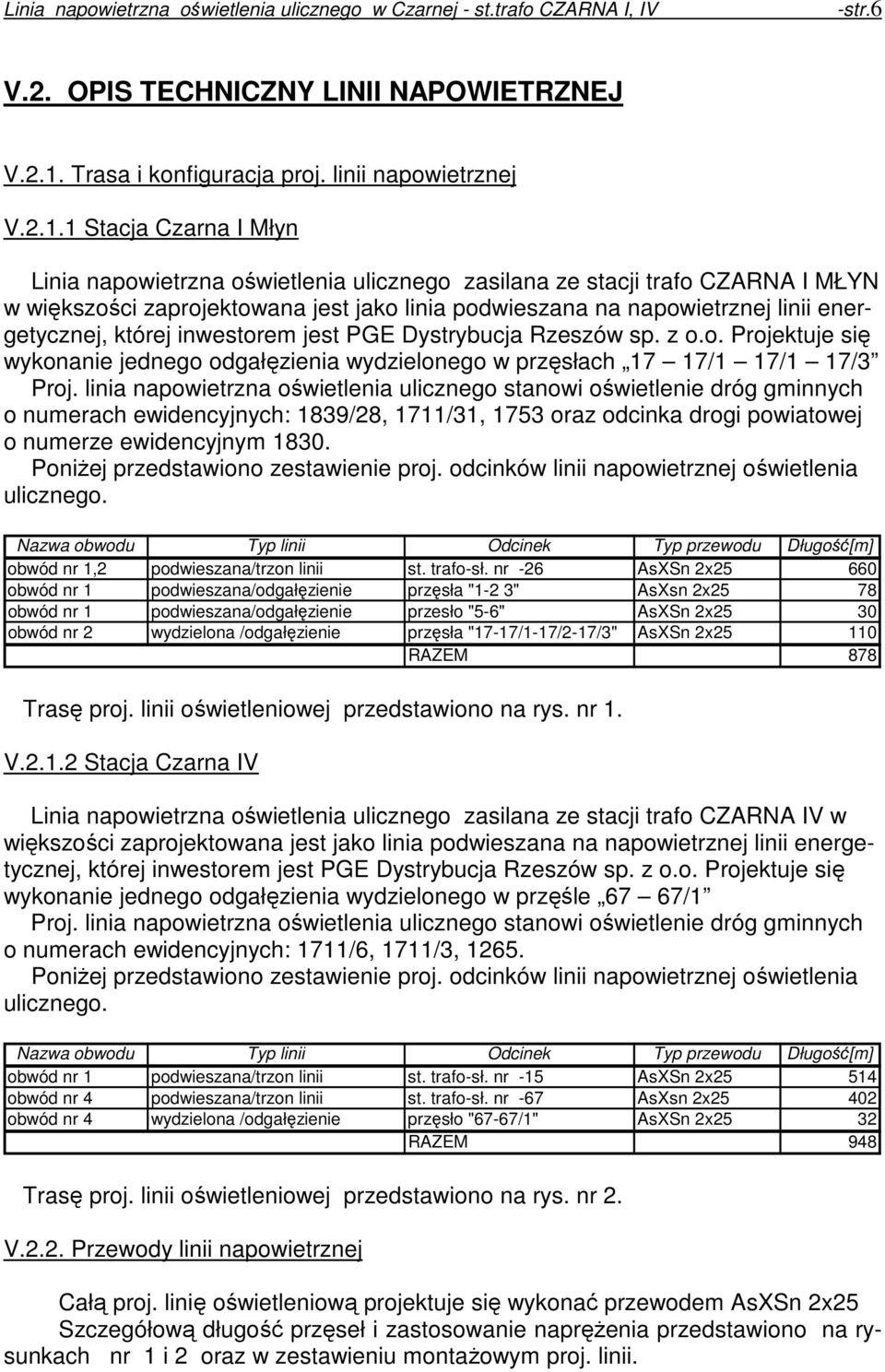

6 -str.6 V.2. OPIS TECHNICZNY LINII NAPOWIETRZNEJ V.2.1. Trasa i konfiguracja proj. linii napowietrznej V Stacja Czarna I Młyn Linia napowietrzna oświetlenia ulicznego zasilana ze stacji trafo CZARNA I MŁYN w większości zaprojektowana jest jako linia podwieszana na napowietrznej linii energetycznej, której inwestorem jest PGE Dystrybucja Rzeszów sp. z o.o. Projektuje się wykonanie jednego odgałęzienia wydzielonego w przęsłach 17 17/1 17/1 17/3 Proj. linia napowietrzna oświetlenia ulicznego stanowi oświetlenie dróg gminnych o numerach ewidencyjnych: 1839/28, 1711/31, 1753 oraz odcinka drogi powiatowej o numerze ewidencyjnym PoniŜej przedstawiono zestawienie proj. odcinków linii napowietrznej oświetlenia ulicznego. Nazwa obwodu Typ linii Odcinek Typ przewodu Długość[m] obwód nr 1,2 podwieszana/trzon linii st. trafo-sł. nr -26 AsXSn 2x obwód nr 1 podwieszana/odgałęzienie przęsła "1-2 3" AsXsn 2x25 78 obwód nr 1 podwieszana/odgałęzienie przesło "5-6" AsXSn 2x25 30 obwód nr 2 wydzielona /odgałęzienie przęsła "17-17/1-17/2-17/3" AsXSn 2x RAZEM 878 Trasę proj. linii oświetleniowej przedstawiono na rys. nr 1. V Stacja Czarna IV Linia napowietrzna oświetlenia ulicznego zasilana ze stacji trafo CZARNA IV w większości zaprojektowana jest jako linia podwieszana na napowietrznej linii energetycznej, której inwestorem jest PGE Dystrybucja Rzeszów sp. z o.o. Projektuje się wykonanie jednego odgałęzienia wydzielonego w przęśle 67 67/1 Proj. linia napowietrzna oświetlenia ulicznego stanowi oświetlenie dróg gminnych o numerach ewidencyjnych: 1711/6, 1711/3, PoniŜej przedstawiono zestawienie proj. odcinków linii napowietrznej oświetlenia ulicznego. Nazwa obwodu Typ linii Odcinek Typ przewodu Długość[m] obwód nr 1 podwieszana/trzon linii st. trafo-sł. nr -15 AsXSn 2x obwód nr 4 podwieszana/trzon linii st. trafo-sł. nr -67 AsXsn 2x obwód nr 4 wydzielona /odgałęzienie przęsło "67-67/1" AsXSn 2x25 32 RAZEM 948 Trasę proj. linii oświetleniowej przedstawiono na rys. nr 2. V.2.2. Przewody linii napowietrznej Całą proj. linię oświetleniową projektuje się wykonać przewodem AsXSn 2x25 Szczegółową długość przęseł i zastosowanie napręŝenia przedstawiono na rysunkach nr 1 i 2 oraz w zestawieniu montaŝowym proj. linii.

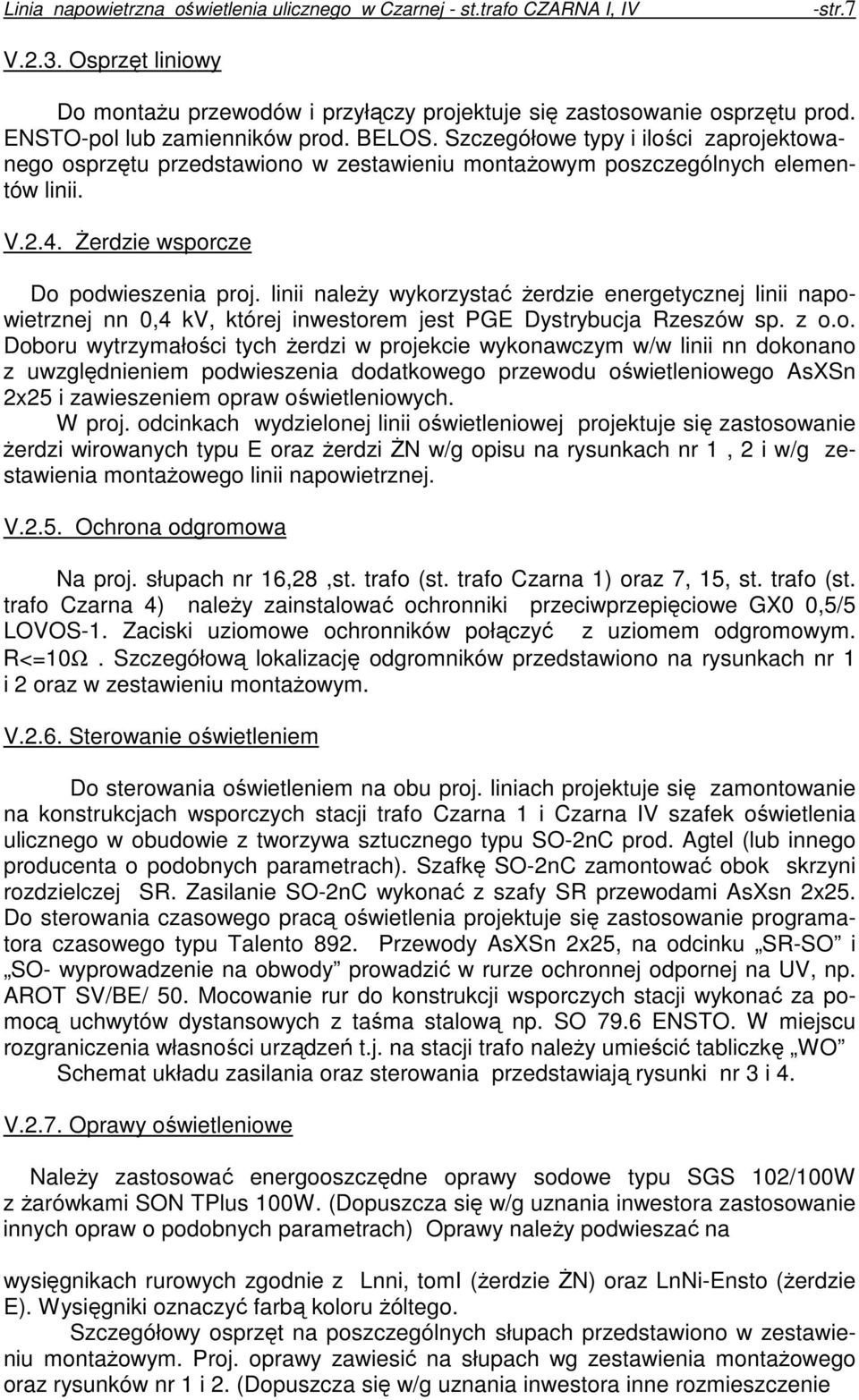

7 -str.7 V.2.3. Osprzęt liniowy Do montaŝu przewodów i przyłączy projektuje się zastosowanie osprzętu prod. ENSTO-pol lub zamienników prod. BELOS. Szczegółowe typy i ilości zaprojektowanego osprzętu przedstawiono w zestawieniu montaŝowym poszczególnych elementów linii. V.2.4. śerdzie wsporcze Do podwieszenia proj. linii naleŝy wykorzystać Ŝerdzie energetycznej linii napowietrznej nn 0,4 kv, której inwestorem jest PGE Dystrybucja Rzeszów sp. z o.o. Doboru wytrzymałości tych Ŝerdzi w projekcie wykonawczym w/w linii nn dokonano z uwzględnieniem podwieszenia dodatkowego przewodu oświetleniowego AsXSn 2x25 i zawieszeniem opraw oświetleniowych. W proj. odcinkach wydzielonej linii oświetleniowej projektuje się zastosowanie Ŝerdzi wirowanych typu E oraz Ŝerdzi śn w/g opisu na rysunkach nr 1, 2 i w/g zestawienia montaŝowego linii napowietrznej. V.2.5. Ochrona odgromowa Na proj. słupach nr 16,28,st. trafo (st. trafo Czarna 1) oraz 7, 15, st. trafo (st. trafo Czarna 4) naleŝy zainstalować ochronniki przeciwprzepięciowe GX0 0,5/5 LOVOS-1. Zaciski uziomowe ochronników połączyć z uziomem odgromowym. R<=10Ω. Szczegółową lokalizację odgromników przedstawiono na rysunkach nr 1 i 2 oraz w zestawieniu montaŝowym. V.2.6. Sterowanie oświetleniem Do sterowania oświetleniem na obu proj. liniach projektuje się zamontowanie na konstrukcjach wsporczych stacji trafo Czarna 1 i Czarna IV szafek oświetlenia ulicznego w obudowie z tworzywa sztucznego typu SO-2nC prod. Agtel (lub innego producenta o podobnych parametrach). Szafkę SO-2nC zamontować obok skrzyni rozdzielczej SR. Zasilanie SO-2nC wykonać z szafy SR przewodami AsXsn 2x25. Do sterowania czasowego pracą oświetlenia projektuje się zastosowanie programatora czasowego typu Talento 892. Przewody AsXSn 2x25, na odcinku SR-SO i SO- wyprowadzenie na obwody prowadzić w rurze ochronnej odpornej na UV, np. AROT SV/BE/ 50. Mocowanie rur do konstrukcji wsporczych stacji wykonać za pomocą uchwytów dystansowych z taśma stalową np. SO 79.6 ENSTO. W miejscu rozgraniczenia własności urządzeń t.j. na stacji trafo naleŝy umieścić tabliczkę WO Schemat układu zasilania oraz sterowania przedstawiają rysunki nr 3 i 4. V.2.7. Oprawy oświetleniowe NaleŜy zastosować energooszczędne oprawy sodowe typu SGS 102/100W z Ŝarówkami SON TPlus 100W. (Dopuszcza się w/g uznania inwestora zastosowanie innych opraw o podobnych parametrach) Oprawy naleŝy podwieszać na wysięgnikach rurowych zgodnie z Lnni, tomi (Ŝerdzie śn) oraz LnNi-Ensto (Ŝerdzie E). Wysięgniki oznaczyć farbą koloru Ŝóltego. Szczegółowy osprzęt na poszczególnych słupach przedstawiono w zestawieniu montaŝowym. Proj. oprawy zawiesić na słupach wg zestawienia montaŝowego oraz rysunków nr 1 i 2. (Dopuszcza się w/g uznania inwestora inne rozmieszczenie

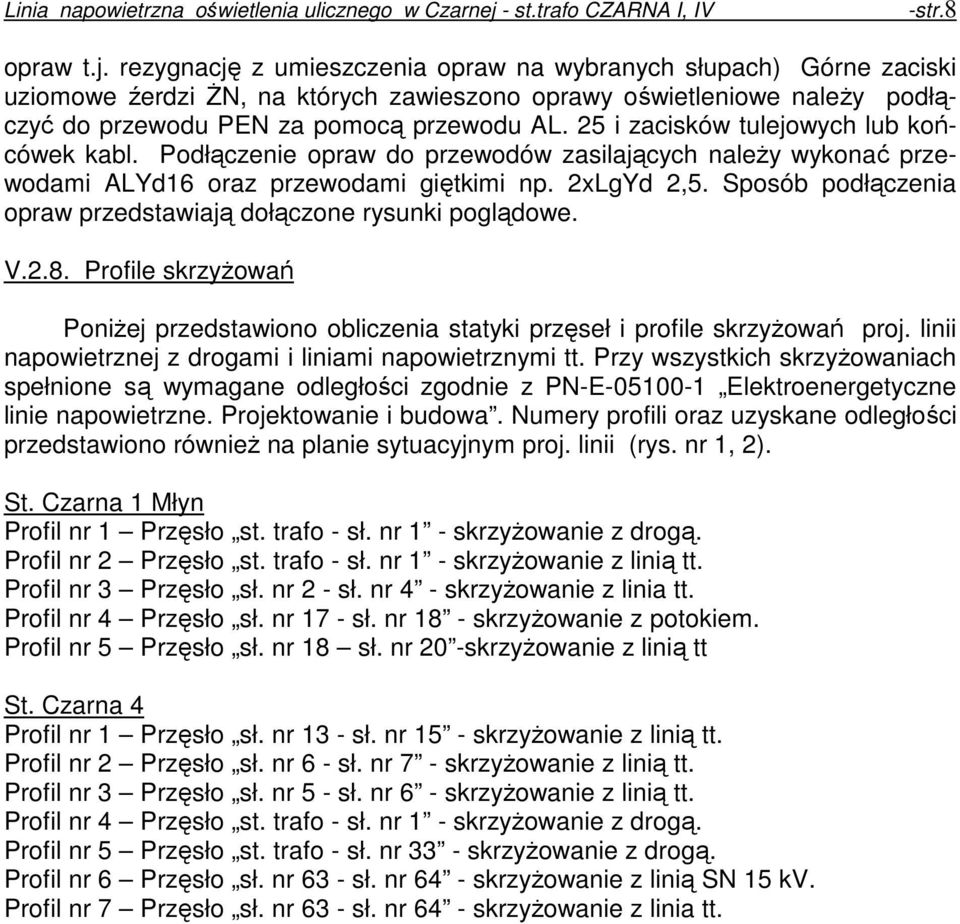

8 -str.8 opraw t.j. rezygnację z umieszczenia opraw na wybranych słupach) Górne zaciski uziomowe źerdzi śn, na których zawieszono oprawy oświetleniowe naleŝy podłączyć do przewodu PEN za pomocą przewodu AL. 25 i zacisków tulejowych lub końcówek kabl. Podłączenie opraw do przewodów zasilających naleŝy wykonać przewodami ALYd16 oraz przewodami giętkimi np. 2xLgYd 2,5. Sposób podłączenia opraw przedstawiają dołączone rysunki poglądowe. V.2.8. Profile skrzyŝowań PoniŜej przedstawiono obliczenia statyki przęseł i profile skrzyŝowań proj. linii napowietrznej z drogami i liniami napowietrznymi tt. Przy wszystkich skrzyŝowaniach spełnione są wymagane odległości zgodnie z PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Numery profili oraz uzyskane odległości przedstawiono równieŝ na planie sytuacyjnym proj. linii (rys. nr 1, 2). St. Czarna 1 Młyn Profil nr 1 Przęsło st. trafo - sł. nr 1 - skrzyŝowanie z drogą. Profil nr 2 Przęsło st. trafo - sł. nr 1 - skrzyŝowanie z linią tt. Profil nr 3 Przęsło sł. nr 2 - sł. nr 4 - skrzyŝowanie z linia tt. Profil nr 4 Przęsło sł. nr 17 - sł. nr 18 - skrzyŝowanie z potokiem. Profil nr 5 Przęsło sł. nr 18 sł. nr 20 -skrzyŝowanie z linią tt St. Czarna 4 Profil nr 1 Przęsło sł. nr 13 - sł. nr 15 - skrzyŝowanie z linią tt. Profil nr 2 Przęsło sł. nr 6 - sł. nr 7 - skrzyŝowanie z linią tt. Profil nr 3 Przęsło sł. nr 5 - sł. nr 6 - skrzyŝowanie z linią tt. Profil nr 4 Przęsło st. trafo - sł. nr 1 - skrzyŝowanie z drogą. Profil nr 5 Przęsło st. trafo - sł. nr 33 - skrzyŝowanie z drogą. Profil nr 6 Przęsło sł. nr 63 - sł. nr 64 - skrzyŝowanie z linią SN 15 kv. Profil nr 7 Przęsło sł. nr 63 - sł. nr 64 - skrzyŝowanie z linia tt.

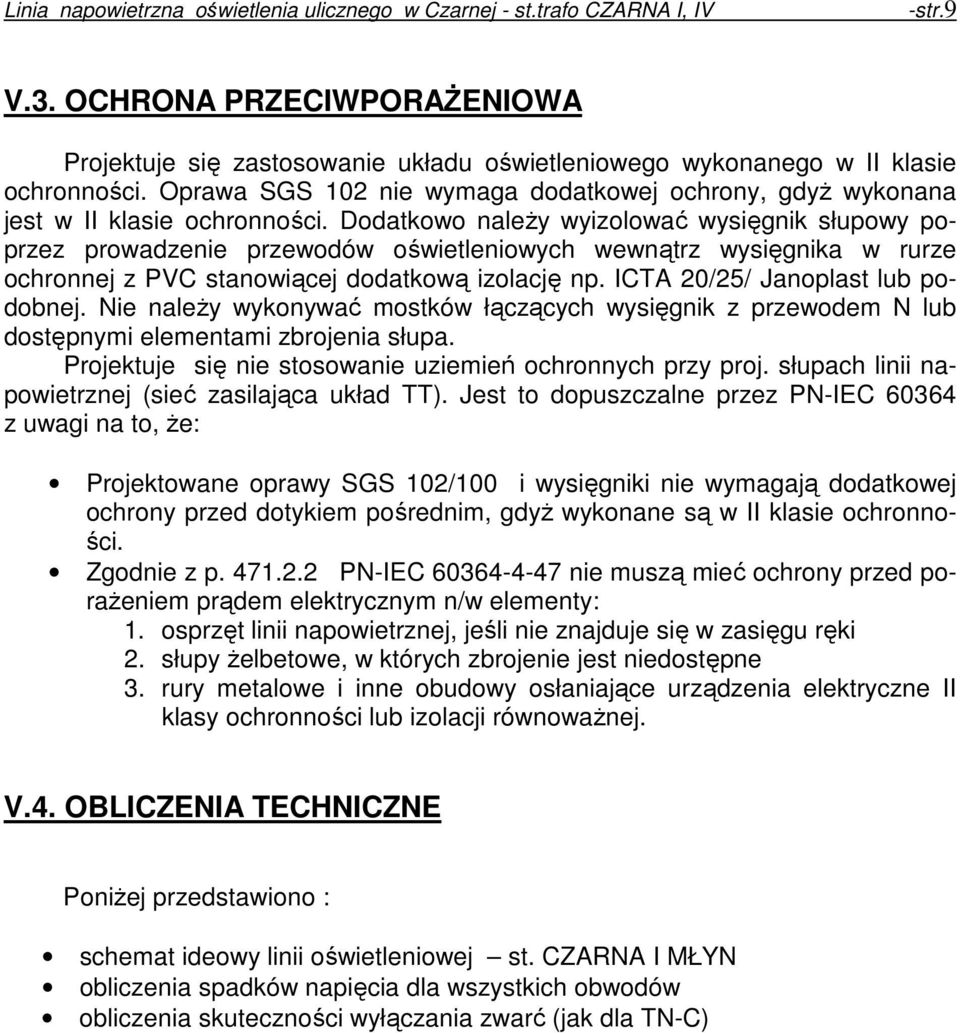

9 -str.9 V.3. OCHRONA PRZECIWPORAśENIOWA Projektuje się zastosowanie układu oświetleniowego wykonanego w II klasie ochronności. Oprawa SGS 102 nie wymaga dodatkowej ochrony, gdyŝ wykonana jest w II klasie ochronności. Dodatkowo naleŝy wyizolować wysięgnik słupowy poprzez prowadzenie przewodów oświetleniowych wewnątrz wysięgnika w rurze ochronnej z PVC stanowiącej dodatkową izolację np. ICTA 20/25/ Janoplast lub podobnej. Nie naleŝy wykonywać mostków łączących wysięgnik z przewodem N lub dostępnymi elementami zbrojenia słupa. Projektuje się nie stosowanie uziemień ochronnych przy proj. słupach linii napowietrznej (sieć zasilająca układ TT). Jest to dopuszczalne przez PN-IEC z uwagi na to, Ŝe: Projektowane oprawy SGS 102/100 i wysięgniki nie wymagają dodatkowej ochrony przed dotykiem pośrednim, gdyŝ wykonane są w II klasie ochronności. Zgodnie z p PN-IEC nie muszą mieć ochrony przed poraŝeniem prądem elektrycznym n/w elementy: 1. osprzęt linii napowietrznej, jeśli nie znajduje się w zasięgu ręki 2. słupy Ŝelbetowe, w których zbrojenie jest niedostępne 3. rury metalowe i inne obudowy osłaniające urządzenia elektryczne II klasy ochronności lub izolacji równowaŝnej. V.4. OBLICZENIA TECHNICZNE PoniŜej przedstawiono : schemat ideowy linii oświetleniowej st. CZARNA I MŁYN obliczenia spadków napięcia dla wszystkich obwodów obliczenia skuteczności wyłączania zwarć (jak dla TN-C)

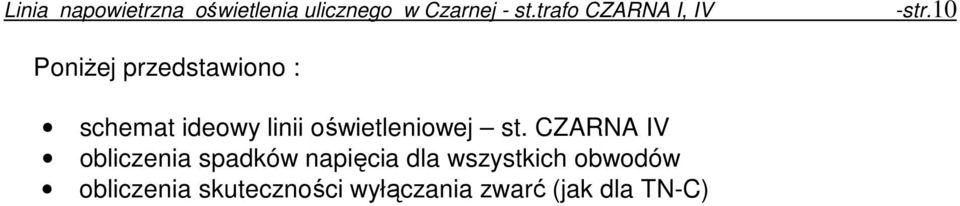

10 -str.10 PoniŜej przedstawiono : schemat ideowy linii oświetleniowej st. CZARNA IV obliczenia spadków napięcia dla wszystkich obwodów obliczenia skuteczności wyłączania zwarć (jak dla TN-C)

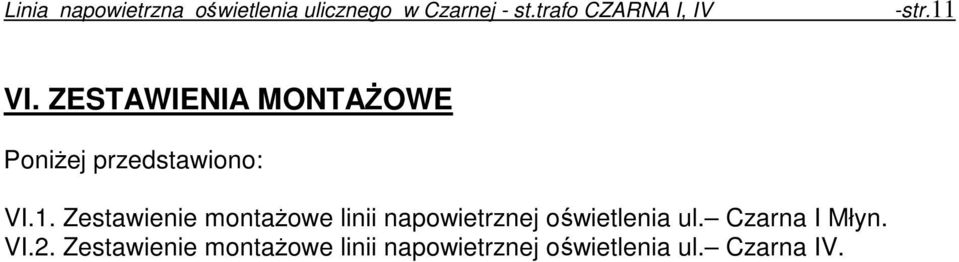

11 -str.11 VI. ZESTAWIENIA MONTAśOWE PoniŜej przedstawiono: VI.1. Zestawienie montaŝowe linii napowietrznej oświetlenia ul. Czarna I Młyn. VI.2. Zestawienie montaŝowe linii napowietrznej oświetlenia ul. Czarna IV.

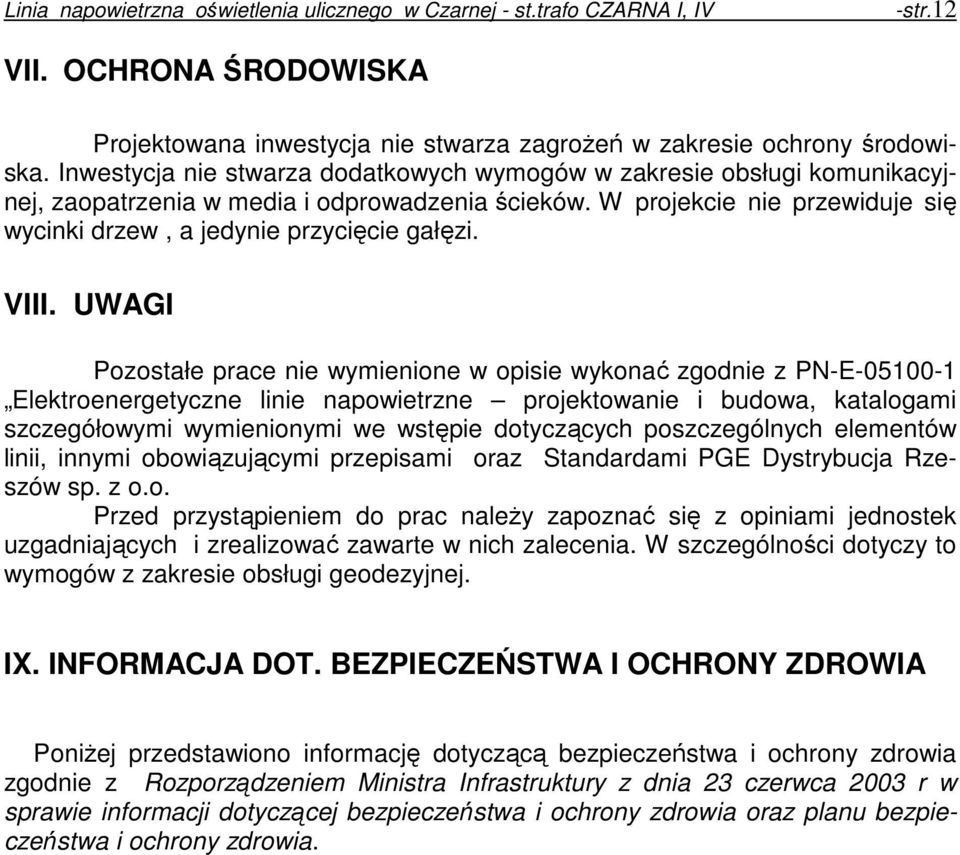

12 -str.12 VII. OCHRONA ŚRODOWISKA Projektowana inwestycja nie stwarza zagroŝeń w zakresie ochrony środowiska. Inwestycja nie stwarza dodatkowych wymogów w zakresie obsługi komunikacyjnej, zaopatrzenia w media i odprowadzenia ścieków. W projekcie nie przewiduje się wycinki drzew, a jedynie przycięcie gałęzi. VIII. UWAGI Pozostałe prace nie wymienione w opisie wykonać zgodnie z PN-E Elektroenergetyczne linie napowietrzne projektowanie i budowa, katalogami szczegółowymi wymienionymi we wstępie dotyczących poszczególnych elementów linii, innymi obowiązującymi przepisami oraz Standardami PGE Dystrybucja Rzeszów sp. z o.o. Przed przystąpieniem do prac naleŝy zapoznać się z opiniami jednostek uzgadniających i zrealizować zawarte w nich zalecenia. W szczególności dotyczy to wymogów z zakresie obsługi geodezyjnej. IX. INFORMACJA DOT. BEZPIECZEŃSTWA I OCHRONY ZDROWIA PoniŜej przedstawiono informację dotyczącą bezpieczeństwa i ochrony zdrowia zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia.

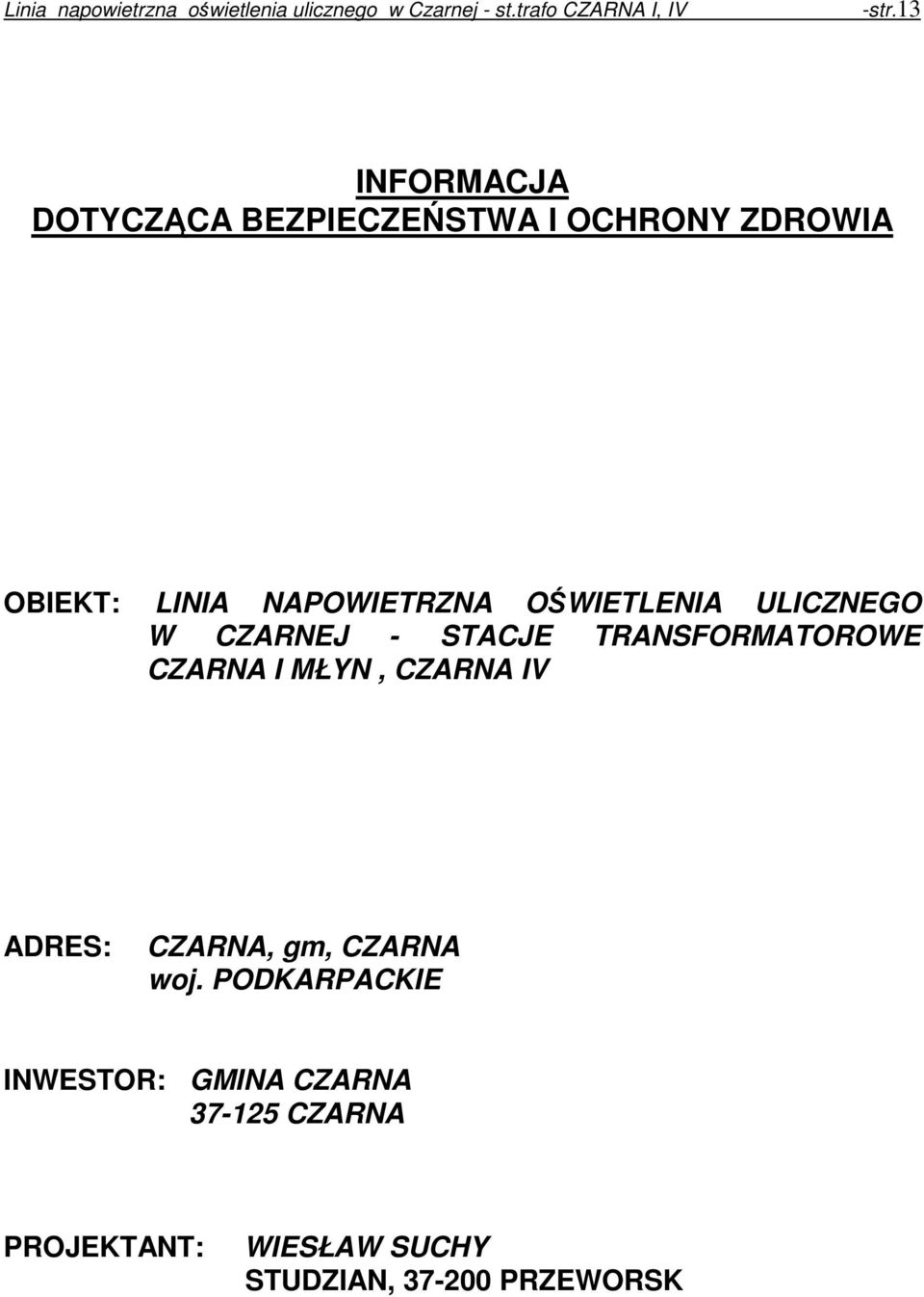

13 -str.13 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: LINIA NAPOWIETRZNA OŚWIETLENIA ULICZNEGO W CZARNEJ - STACJE TRANSFORMATOROWE CZARNA I MŁYN, CZARNA IV ADRES: CZARNA, gm, CZARNA woj. PODKARPACKIE INWESTOR: GMINA CZARNA CZARNA PROJEKTANT: WIESŁAW SUCHY STUDZIAN, PRZEWORSK

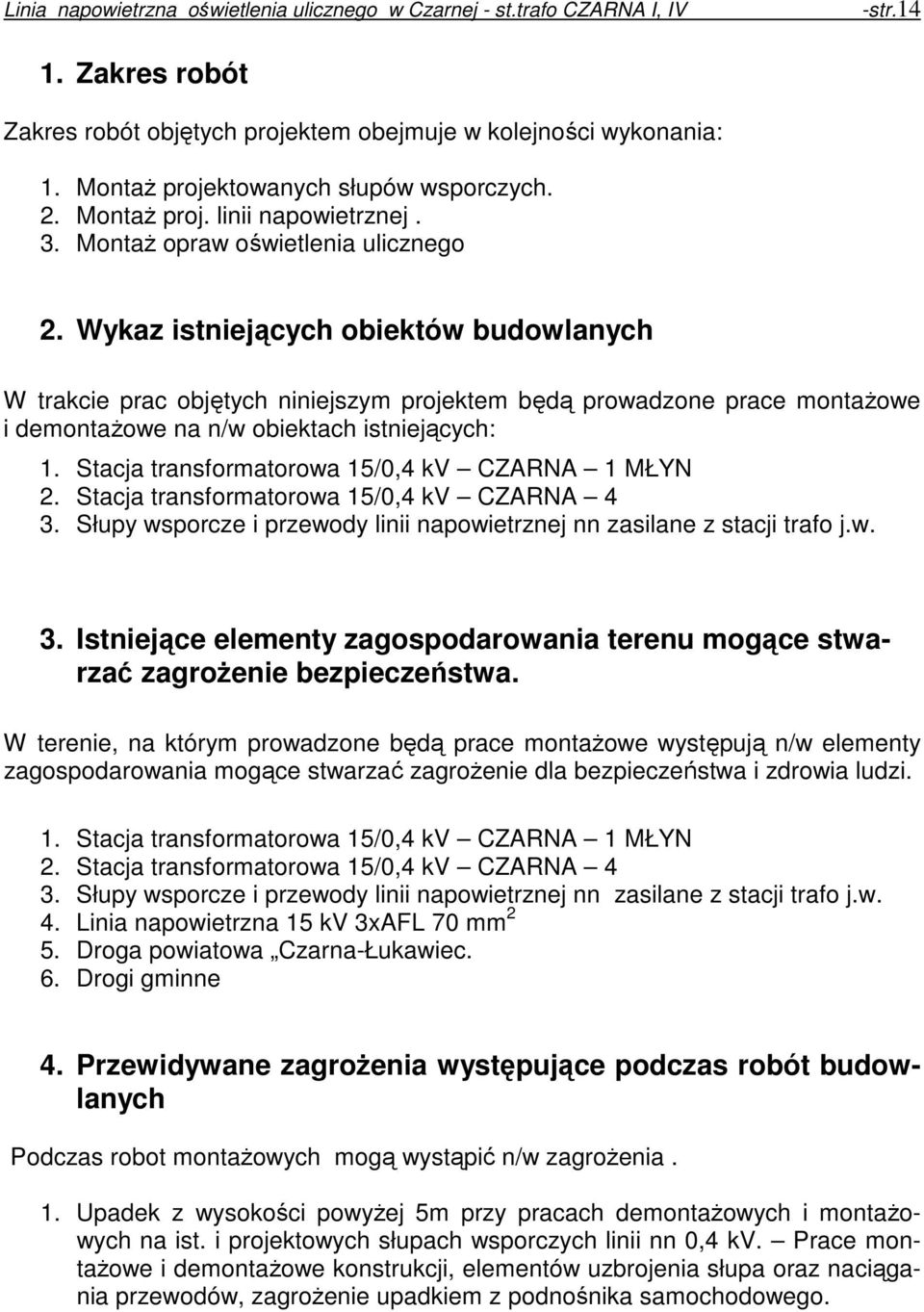

14 -str Zakres robót Zakres robót objętych projektem obejmuje w kolejności wykonania: 1. MontaŜ projektowanych słupów wsporczych. 2. MontaŜ proj. linii napowietrznej. 3. MontaŜ opraw oświetlenia ulicznego 2. Wykaz istniejących obiektów budowlanych W trakcie prac objętych niniejszym projektem będą prowadzone prace montaŝowe i demontaŝowe na n/w obiektach istniejących: 1. Stacja transformatorowa 15/0,4 kv CZARNA 1 MŁYN 2. Stacja transformatorowa 15/0,4 kv CZARNA 4 3. Słupy wsporcze i przewody linii napowietrznej nn zasilane z stacji trafo j.w. 3. Istniejące elementy zagospodarowania terenu mogące stwarzać zagroŝenie bezpieczeństwa. W terenie, na którym prowadzone będą prace montaŝowe występują n/w elementy zagospodarowania mogące stwarzać zagroŝenie dla bezpieczeństwa i zdrowia ludzi. 1. Stacja transformatorowa 15/0,4 kv CZARNA 1 MŁYN 2. Stacja transformatorowa 15/0,4 kv CZARNA 4 3. Słupy wsporcze i przewody linii napowietrznej nn zasilane z stacji trafo j.w. 4. Linia napowietrzna 15 kv 3xAFL 70 mm 2 5. Droga powiatowa Czarna-Łukawiec. 6. Drogi gminne 4. Przewidywane zagroŝenia występujące podczas robót budowlanych Podczas robot montaŝowych mogą wystąpić n/w zagroŝenia. 1. Upadek z wysokości powyŝej 5m przy pracach demontaŝowych i montaŝowych na ist. i projektowych słupach wsporczych linii nn 0,4 kv. Prace montaŝowe i demontaŝowe konstrukcji, elementów uzbrojenia słupa oraz naciągania przewodów, zagroŝenie upadkiem z podnośnika samochodowego.

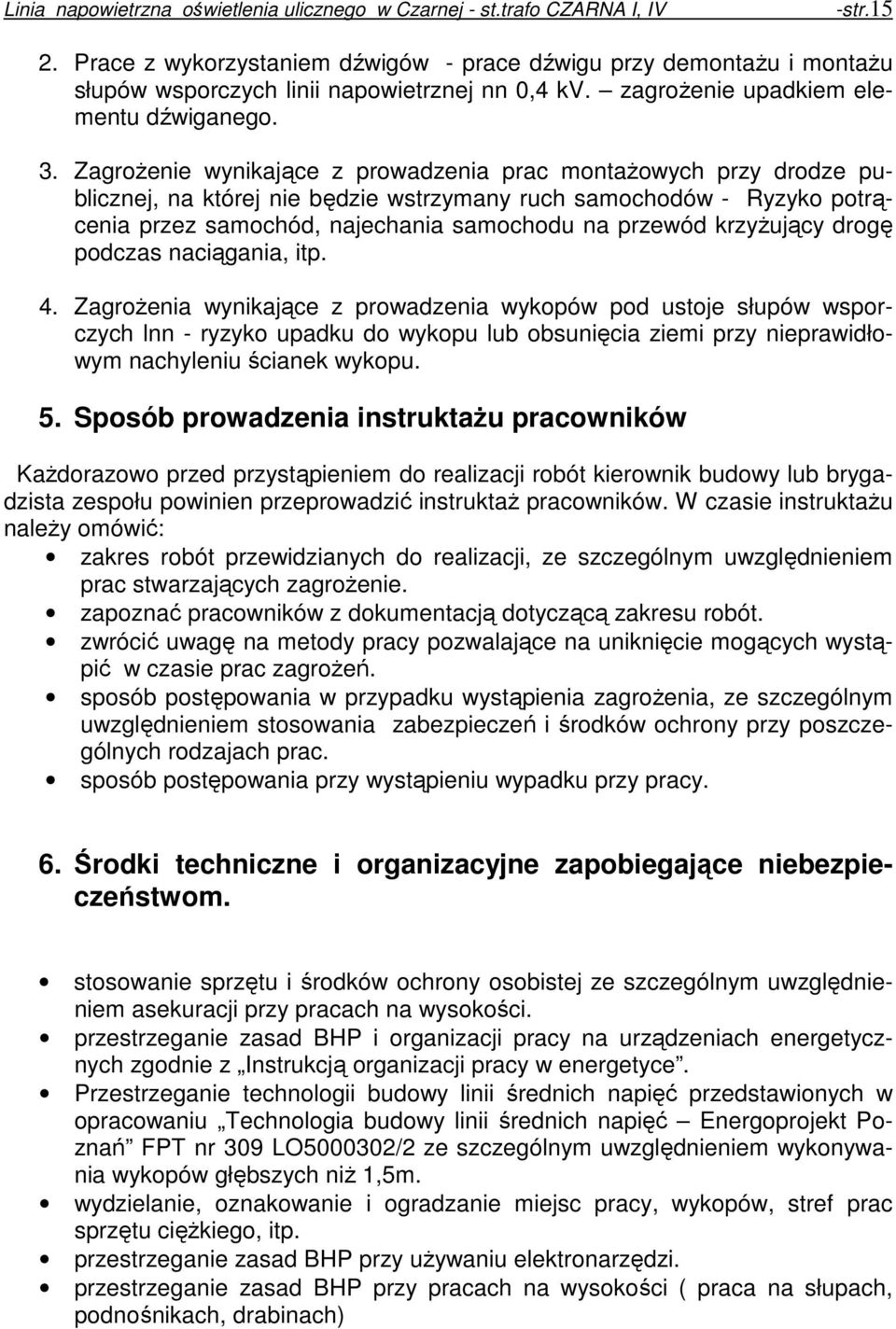

15 -str Prace z wykorzystaniem dźwigów - prace dźwigu przy demontaŝu i montaŝu słupów wsporczych linii napowietrznej nn 0,4 kv. zagroŝenie upadkiem elementu dźwiganego. 3. ZagroŜenie wynikające z prowadzenia prac montaŝowych przy drodze publicznej, na której nie będzie wstrzymany ruch samochodów - Ryzyko potrącenia przez samochód, najechania samochodu na przewód krzyŝujący drogę podczas naciągania, itp. 4. ZagroŜenia wynikające z prowadzenia wykopów pod ustoje słupów wsporczych lnn - ryzyko upadku do wykopu lub obsunięcia ziemi przy nieprawidłowym nachyleniu ścianek wykopu. 5. Sposób prowadzenia instruktaŝu pracowników KaŜdorazowo przed przystąpieniem do realizacji robót kierownik budowy lub brygadzista zespołu powinien przeprowadzić instruktaŝ pracowników. W czasie instruktaŝu naleŝy omówić: zakres robót przewidzianych do realizacji, ze szczególnym uwzględnieniem prac stwarzających zagroŝenie. zapoznać pracowników z dokumentacją dotyczącą zakresu robót. zwrócić uwagę na metody pracy pozwalające na uniknięcie mogących wystąpić w czasie prac zagroŝeń. sposób postępowania w przypadku wystąpienia zagroŝenia, ze szczególnym uwzględnieniem stosowania zabezpieczeń i środków ochrony przy poszczególnych rodzajach prac. sposób postępowania przy wystąpieniu wypadku przy pracy. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom. stosowanie sprzętu i środków ochrony osobistej ze szczególnym uwzględnieniem asekuracji przy pracach na wysokości. przestrzeganie zasad BHP i organizacji pracy na urządzeniach energetycznych zgodnie z Instrukcją organizacji pracy w energetyce. Przestrzeganie technologii budowy linii średnich napięć przedstawionych w opracowaniu Technologia budowy linii średnich napięć Energoprojekt Poznań FPT nr 309 LO /2 ze szczególnym uwzględnieniem wykonywania wykopów głębszych niŝ 1,5m. wydzielanie, oznakowanie i ogradzanie miejsc pracy, wykopów, stref prac sprzętu cięŝkiego, itp. przestrzeganie zasad BHP przy uŝywaniu elektronarzędzi. przestrzeganie zasad BHP przy pracach na wysokości ( praca na słupach, podnośnikach, drabinach)

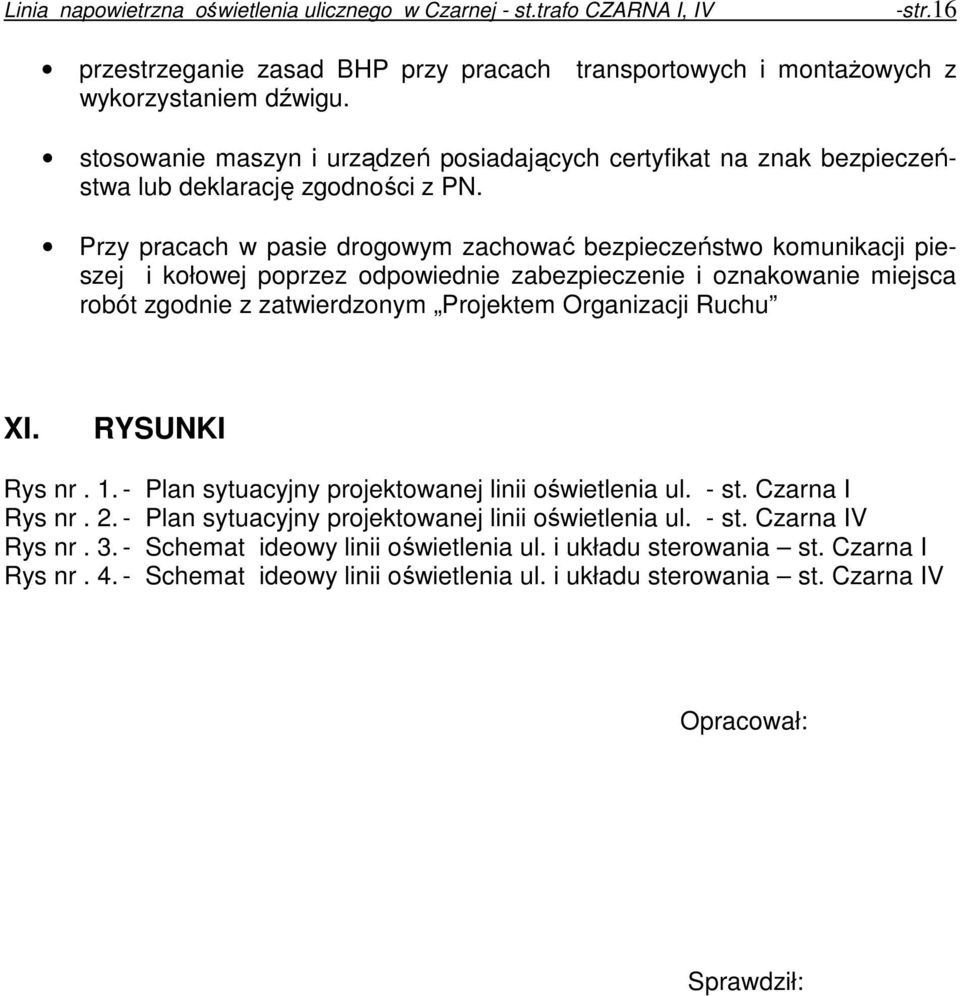

16 -str.16 przestrzeganie zasad BHP przy pracach transportowych i montaŝowych z wykorzystaniem dźwigu. stosowanie maszyn i urządzeń posiadających certyfikat na znak bezpieczeństwa lub deklarację zgodności z PN. Przy pracach w pasie drogowym zachować bezpieczeństwo komunikacji pieszej i kołowej poprzez odpowiednie zabezpieczenie i oznakowanie miejsca robót zgodnie z zatwierdzonym Projektem Organizacji Ruchu XI. RYSUNKI Rys nr Plan sytuacyjny projektowanej linii oświetlenia ul. - st. Czarna I Rys nr Plan sytuacyjny projektowanej linii oświetlenia ul. - st. Czarna IV Rys nr Schemat ideowy linii oświetlenia ul. i układu sterowania st. Czarna I Rys nr Schemat ideowy linii oświetlenia ul. i układu sterowania st. Czarna IV Opracował: Sprawdził:
