System neutralizacji ładunków elektrostatycznych

Transkrypt

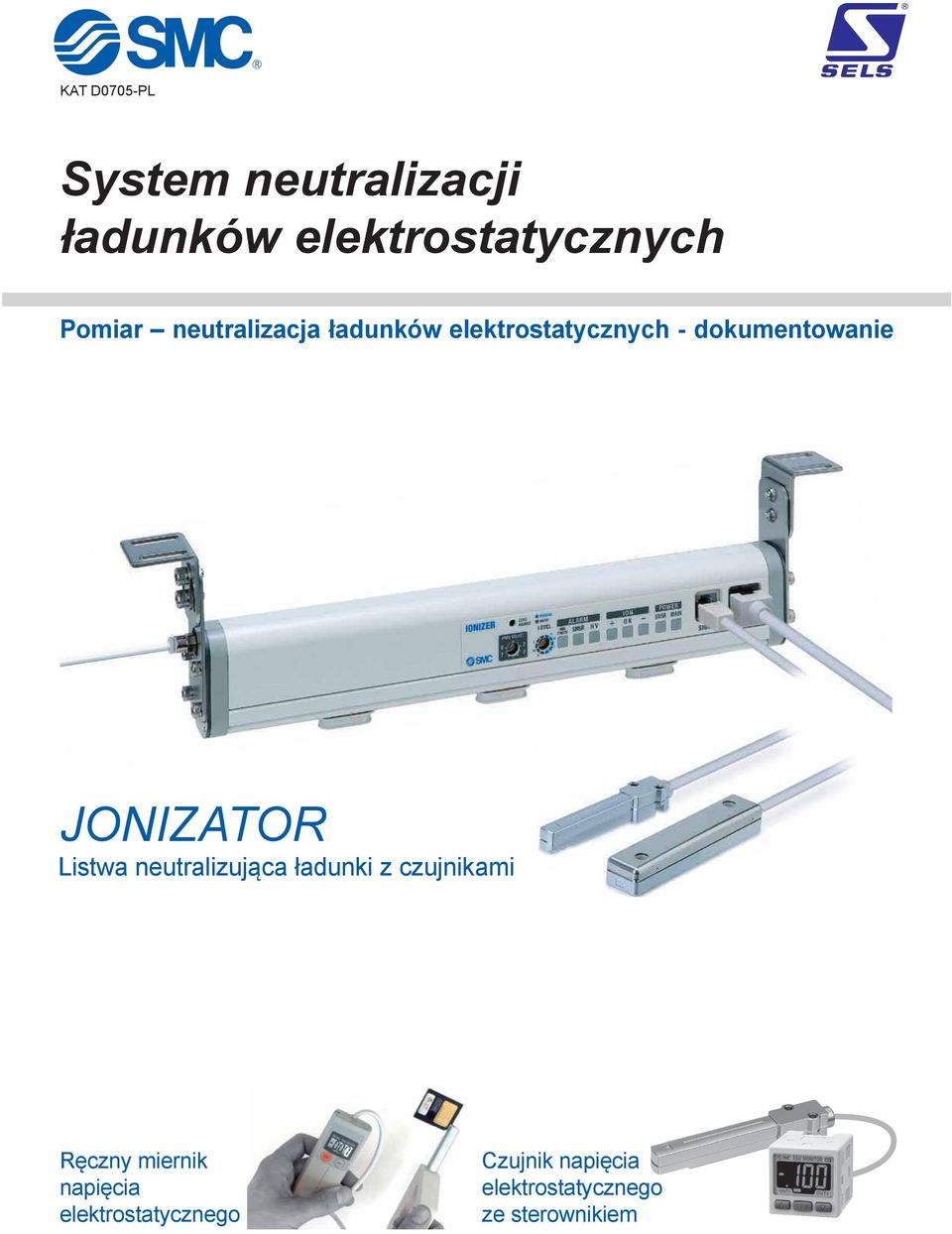

1 KAT D0705-PL System neutralizacji ładunków elektrostatycznych Pomiar neutralizacja ładunków elektrostatycznych - dokumentowanie JONIZATOR Listwa neutralizująca ładunki z czujnikami Ręczny miernik napięcia elektrostatycznego Czujnik napięcia elektrostatycznego ze sterownikiem

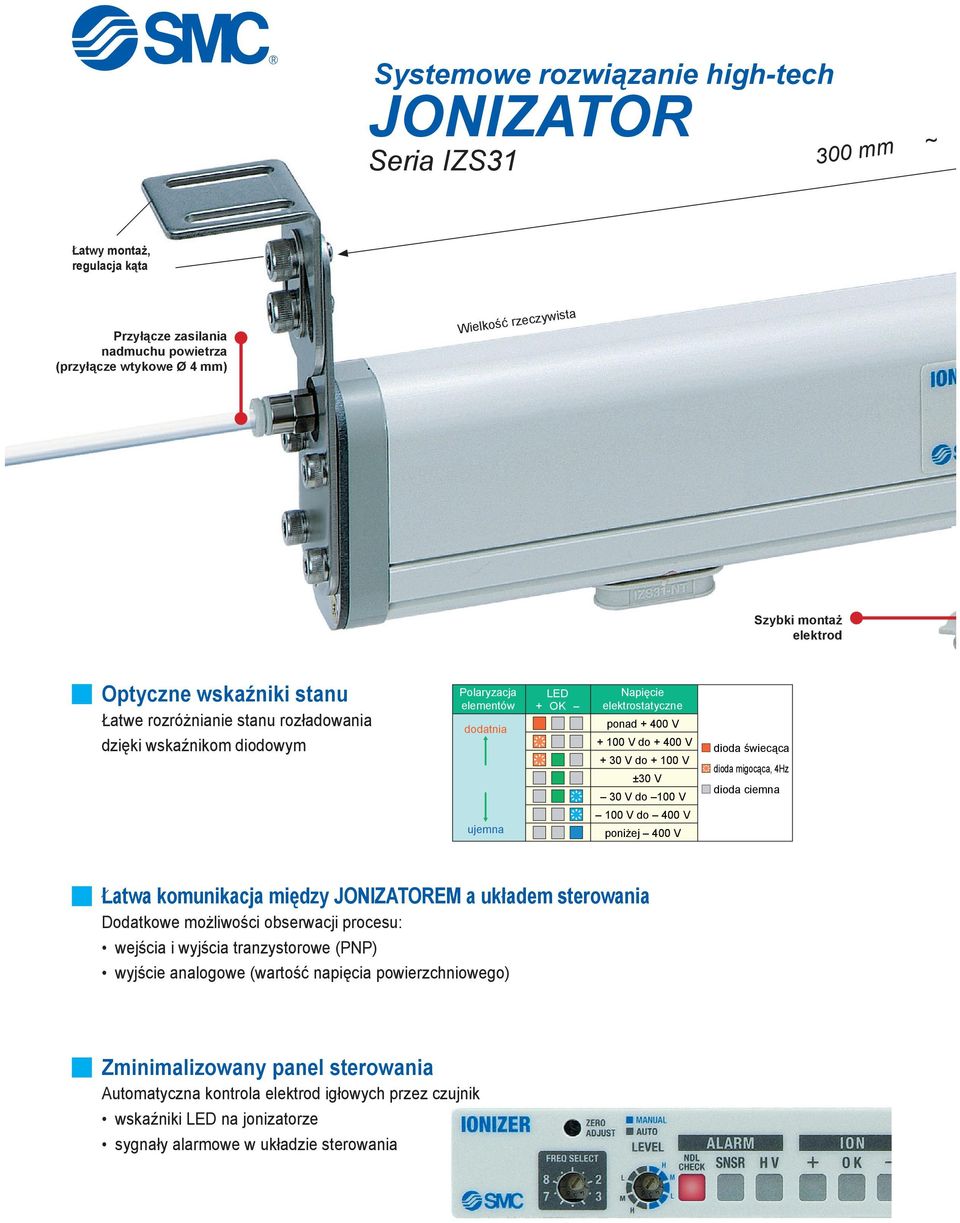

2 Systemowe rozwiązanie high-tech Jonizator 300 mm Seria IZS31 ~ Łatwy montaż, regulacja kąta Przyłącze zasilania nadmuchu powietrza (przyłącze wtykowe Ø 4 mm) Wielkość ta rzeczywis Szybki montaż elektrod Optyczne wskaźniki stanu Łatwe rozróżnianie stanu rozładowania dzięki wskaźnikom diodowym Polaryzacja elementów dodatnia LED + OK Napięcie elektrostatyczne ponad V V do V + 30 V do V ±30 V 30 V do 100 V ujemna dioda świecąca dioda migocąca, 4Hz dioda ciemna 100 V do 400 V poniżej 400 V Łatwa komunikacja między JONIZATOREM a układem sterowania Dodatkowe możliwości obserwacji procesu: wejścia i wyjścia tranzystorowe (PNP) wyjście analogowe (wartość napięcia powierzchniowego) Zminimalizowany panel sterowania Automatyczna kontrola elektrod igłowych przez czujnik wskaźniki LED na jonizatorze sygnały alarmowe w układzie sterowania Ionizer_Folder_8s_PL.indd :30:

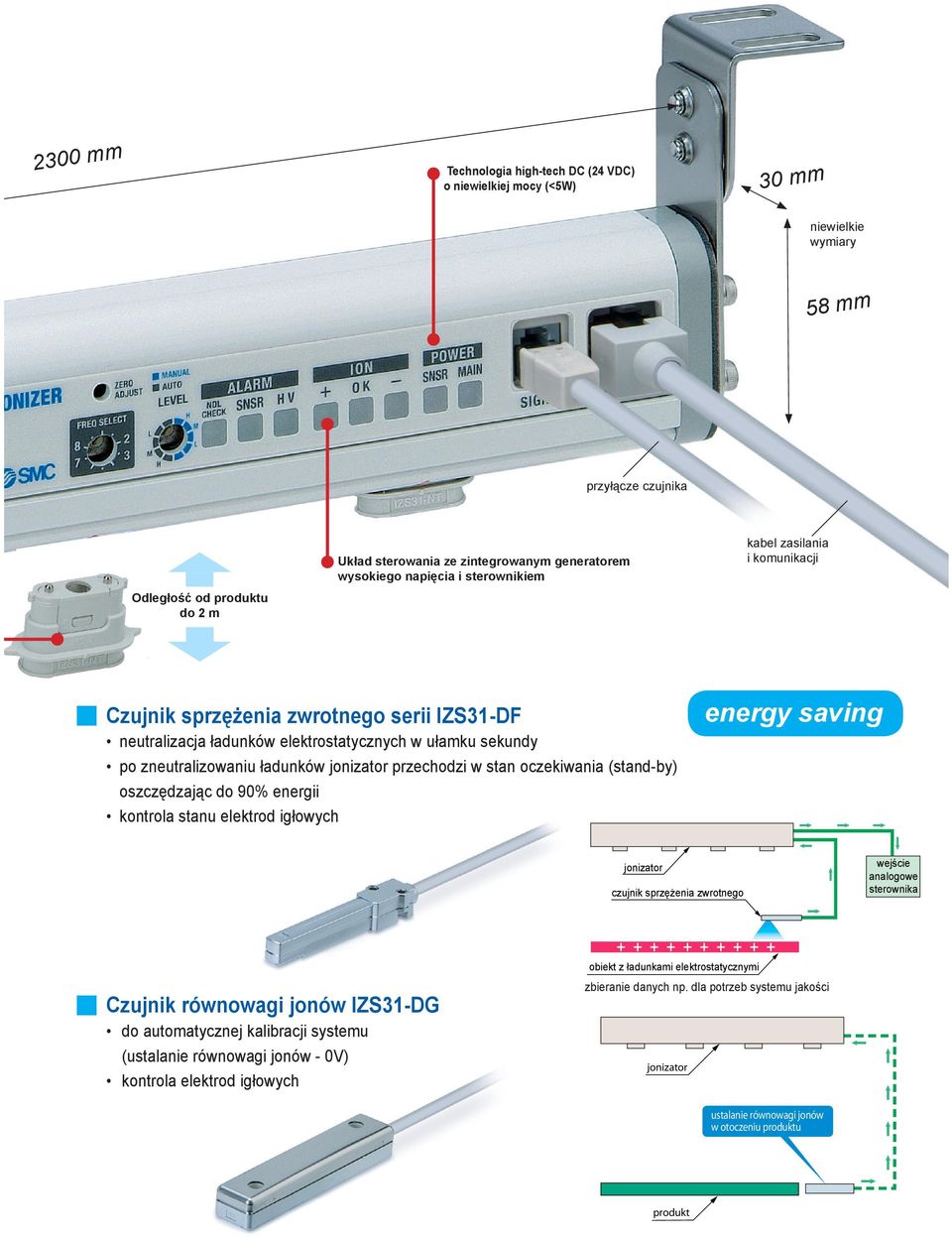

3 ~ 2300 mm 30 mm Technologia high-tech DC (24 VDC) o niewielkiej mocy (<5W) niewielkie wymiary 58 mm przyłącze czujnika kabel zasilania i komunikacji Układ sterowania ze zintegrowanym generatorem wysokiego napięcia i sterownikiem Odległość od produktu do 2 m Czujnik sprzężenia zwrotnego serii IZS31-DF neutralizacja ładunków elektrostatycznych w ułamku sekundy po zneutralizowaniu ładunków jonizator przechodzi w stan oczekiwania (stand-by) oszczędzając do 90% energii kontrola stanu elektrod igłowych energy saving jonizator Automatische Einstellung des Ionengleichgewichts und Senkung des czujnik sprzężenia zwrotnego Arbeitsaufwands durch die Verwendung eines Ausgleichssensors Czujnik równowagi jonów IZS31-DG do automatycznej kalibracji systemu (ustalanie równowagi jonów - 0V) kontrola elektrod igłowych wejście analogowe sterownika Da der Ionisator das Ionengleichgewicht immer in Sensornähe reguliert, wird das Gleichgewicht von obiekt z ładunkami elektrostatycznymi seiner Installationshöhe oder eventuellen zbieranie danych np. dla potrzeb systemu jakości störenden Interferenzen nicht beeinträchtigt. jonizator ustalanie równowagi jonów w otoczeniu produktu produkt Ionizer_Folder_8s_PL.indd :30:12

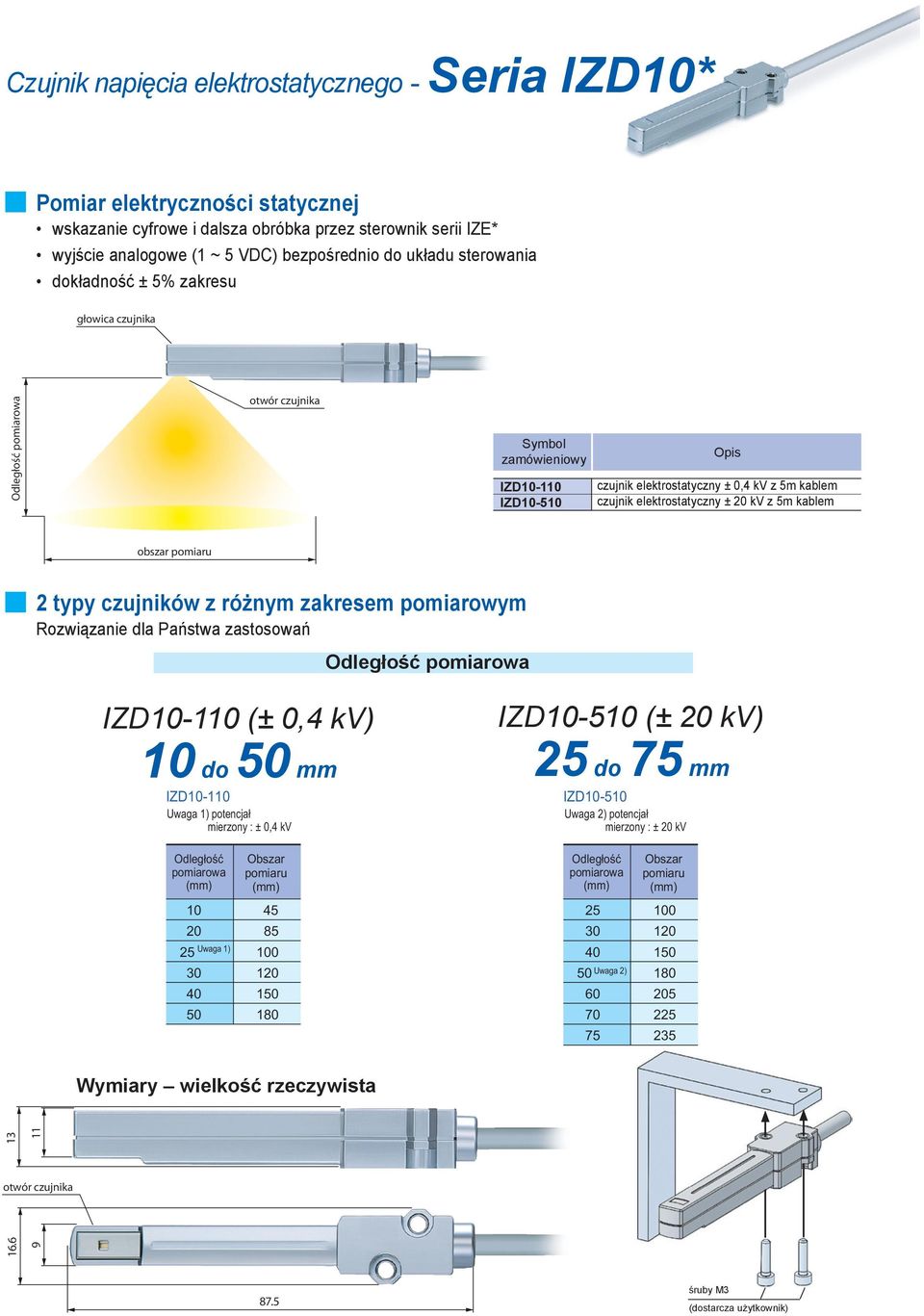

4 Czujnik napięcia elektrostatycznego - Seria IZD10* Pomiar elektryczności statycznej wskazanie cyfrowe i dalsza obróbka przez sterownik serii IZE* wyjście analogowe (1 ~ 5 VDC) bezpośrednio do układu sterowania dokładność ± 5% zakresu głowica czujnika Odległość pomiarowa otwór czujnika Symbol zamówieniowy IZD IZD Opis czujnik elektrostatyczny ± 0,4 kv z 5m kablem czujnik elektrostatyczny ± 20 kv z 5m kablem obszar pomiaru 2 typy czujników z różnym zakresem pomiarowym Rozwiązanie dla Państwa zastosowań IZD (± 0,4 kv) 10 do 50 mm IZD Uwaga 1) potencjał mierzony : ± 0,4 kv Odległość pomiarowa IZD IZD Uwaga 2) potencjał Uwaga 1) potencjał mierzony : ± 20 kv mierzony : ± 0,4 kv IZD (± 20 kv) 25 do 75 mm IZD Uwaga 2) potencjał mierzony : ± 20 kv Odległość pomiarowa Obszar pomiaru Odległość pomiarowa Obszar Odległość pomiaru pomiarowa Obszar pomiaru Odległość pomiarowa Obszar pomiaru Uwaga 1) Uwaga 2) Uwaga 1) Uwaga 2) Wymiary wielkość rzeczywista otwór czujnika 87.5 śruby M3 (dostarcza użytkownik)

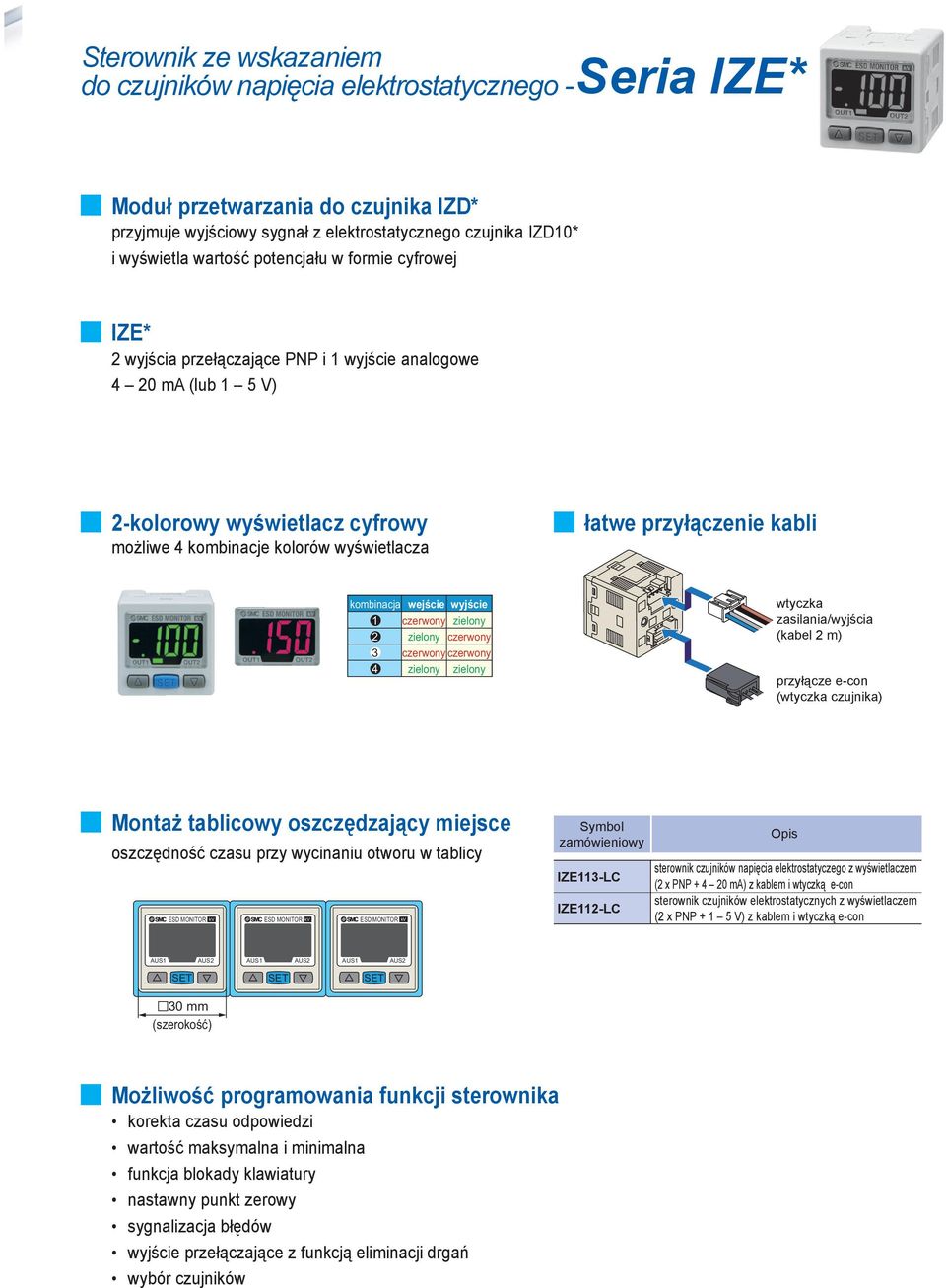

5 Sterownik ze wskazaniem do czujników napięcia elektrostatycznego -Seria IZE* Moduł przetwarzania do czujnika IZD* przyjmuje wyjściowy sygnał z elektrostatycznego czujnika IZD10* i wyświetla wartość potencjału w formie cyfrowej IZE* 2 wyjścia przełączające PNP i 1 wyjście analogowe 4 20 ma (lub 1 5 V) 2-kolorowy wyświetlacz cyfrowy możliwe 4 kombinacje kolorów wyświetlacza łatwe przyłączenie kabli kombinacja wejście czerwony zielony czerwony zielony wyjście zielony czerwony czerwony zielony wtyczka zasilania/wyjścia (kabel 2 m) przyłącze e-con (wtyczka czujnika) Montaż tablicowy oszczędzający miejsce oszczędność czasu przy wycinaniu otworu w tablicy ESD MONITOR kv ESD MONITOR kv ESD MONITOR kv Symbol zamówieniowy IZE113-LC IZE112-LC Opis sterownik czujników napięcia elektrostatyczego z wyświetlaczem (2 x PNP ma) z kablem i wtyczką e-con sterownik czujników elektrostatycznych z wyświetlaczem (2 x PNP V) z kablem i wtyczką e-con AUS1 AUS2 AUS1 AUS2 AUS1 AUS2 SET 30 mm (szerokość) SET SET Możliwość programowania funkcji sterownika korekta czasu odpowiedzi wartość maksymalna i minimalna funkcja blokady klawiatury nastawny punkt zerowy sygnalizacja błędów wyjście przełączające z funkcją eliminacji drgań wybór czujników

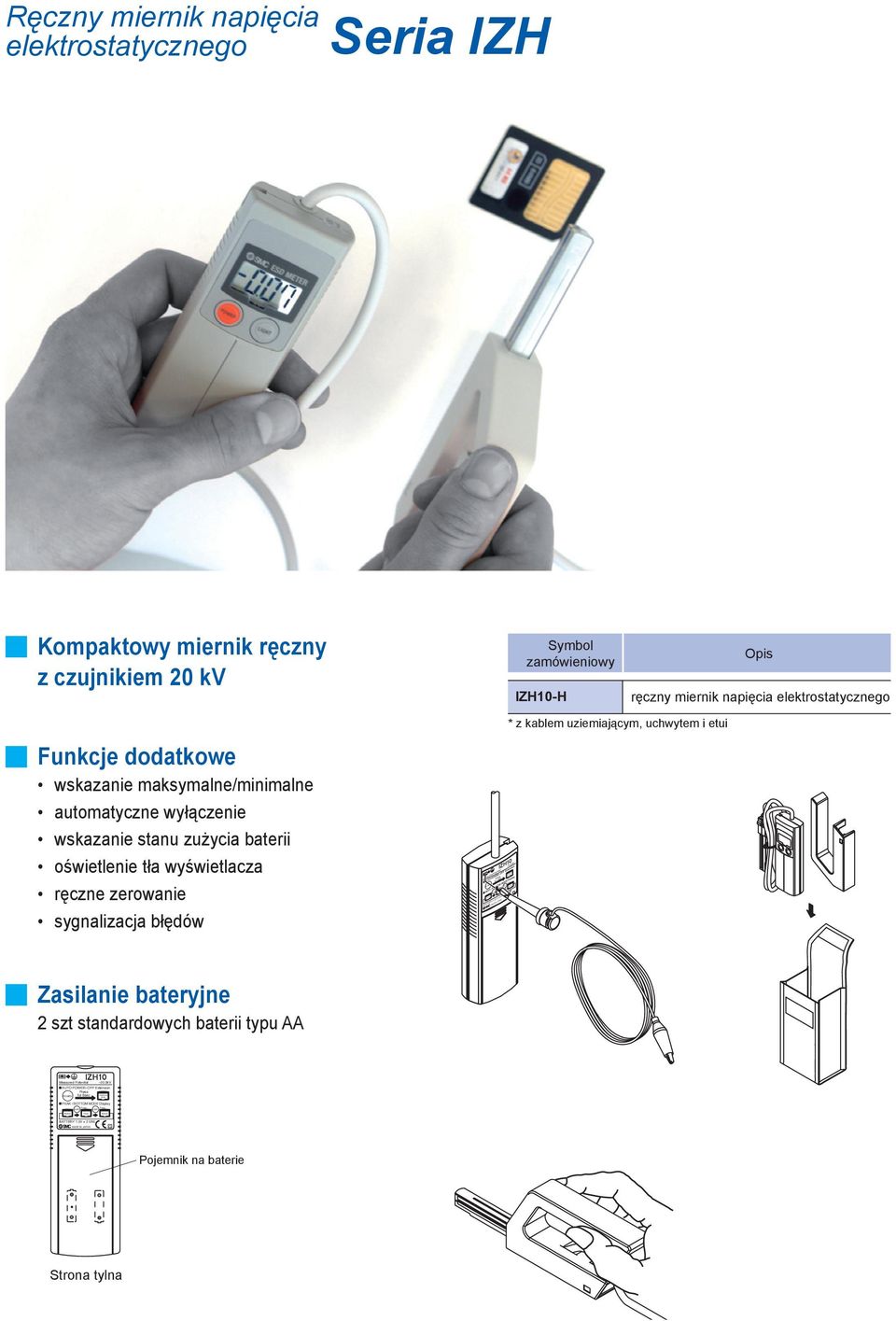

6 POWER Normal POWER Press! Peak MADE IN JAPAN POWER Extends at 15min Press! Bottom Peak 15min Ręczny miernik napięcia elektrostatycznego Seria IZH Kompaktowy miernik ręczny z czujnikiem 20 kv Symbol zamówieniowy IZH10-H Opis ręczny miernik napięcia elektrostatycznego Funkcje dodatkowe wskazanie maksymalne/minimalne automatyczne wyłączenie wskazanie stanu zużycia baterii oświetlenie tła wyświetlacza ręczne zerowanie sygnalizacja błędów Measured Potential 20.0kV AUTOPOWER-OFFExtension Press for 6sec POWER Press! Press! PEAK / BOTTOM MODE Display POWER POWER Normal Bottom BATTERY 1.5V x 2 LR6 MADE IN JAPAN * z kablem uziemiającym, uchwytem i etui Extends at G Zasilanie bateryjne 2 szt standardowych baterii typu AA CD Charge amount Peak / Bottom hold value Measured Potential 20.0kV AUTO POWER-OFF Extension Press for 6sec PEAK / BOTTOM MODE Display BATTERY 1.5V x 2 LR6 G Pojemnik na baterie Strona tylna

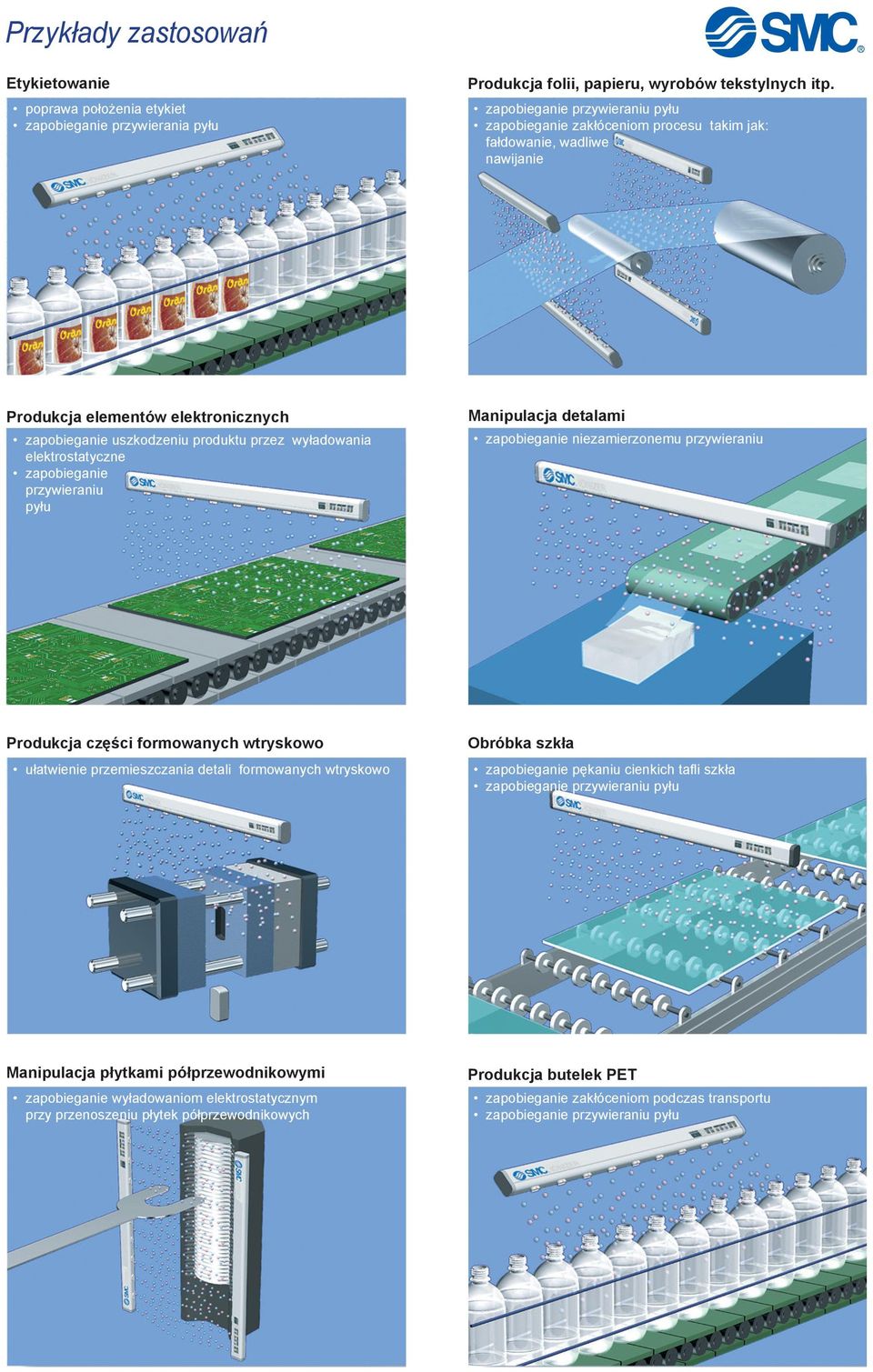

7 Przykłady zastosowań Etykietowanie poprawa położenia etykiet zapobieganie przywierania pyłu Produkcja elementów elektronicznych zapobieganie uszkodzeniu produktu przez wyładowania elektrostatyczne zapobieganie przywieraniu pyłu Produkcja części formowanych wtryskowo ułatwienie przemieszczania detali formowanych wtryskowo Manipulacja płytkami półprzewodnikowymi zapobieganie wyładowaniom elektrostatycznym przy przenoszeniu płytek półprzewodnikowych Ionizer_Folder_8s_PL.indd 7 Produkcja folii, papieru, wyrobów tekstylnych itp. zapobieganie przywieraniu pyłu zapobieganie zakłóceniom procesu takim jak: fałdowanie, wadliwe nawijanie Manipulacja detalami zapobieganie niezamierzonemu przywieraniu Obróbka szkła zapobieganie pękaniu cienkich tafli szkła zapobieganie przywieraniu pyłu Produkcja butelek PET zapobieganie zakłóceniom podczas transportu zapobieganie przywieraniu pyłu :30:32

8 Zalecane wyposażenie dodatkowe JONIZATORA: zestaw przygotowania powietrza nadmuchowego sprężone powietrze ze sprężarki sygnał elektryczny z jonizatora energy saving zawór ręczny gniazdo przyłączeniowe DIN filtr 5-mikronowy z odwadniaczem powietrze spłukujące do jonizatora zawór odcinający nadmuch powietrza (oszczędność energii!) filtr 0,3-mikronowy z separatorem mgły olejowej reduktor ciśnienia Symbol zamówieniowy Opis AC20-OAL00222 Zestaw przygotowania powietrza do IZS31* z 3m kablem do zaworu SMC CEE Austria SMC Pneumatik GmbH Girakstrasse 8 A-2100 Korneuburg Tel: Fax: office@smc.at Czechy SMC Industrial Automation CZ s.r.o. Hudcova 78a, CZ Brno Tel: Fax: office@smc.cz Węgry SMC Hungary Ipari Automatizalasi Kft. Torbágy út 19 H-2045 Törökbálint Tel.: Fax: office@smc.hu Słowacja SMC Priemyselná automatizáciá, s.r.o. Námestie Matina Benku 10 SK Bratislava Tel: Fax: office@smc.sk Słowenia SMC Industrijska Avtomatika d.o.o. Mirnska cesta Trebnje Tel: Fax: office@smc.si Polska SMC Industrial Automation Polska Sp. z o.o. ul. Poloneza 89 PL Warszawa Tel: Fax: office@smc.pl SMC Austria/Korneuburg Bułgaria SMC Industrial Automation Bulgaria EOOD 16 Kliment Ohridski Blvd., fl.13 BG-1756 Sofia Tel: Fax: office@smc.bg Chorwacja SMC Industrijska automatika d.o.o. Črnomerec 12 HR Zagreb Tel: Fax: office@smc.hr Dystrybutorzy: Serbia i Czarnogóra Best Pneumatics d.o.o. Ilije Garašanina Beograd Serbien u. Mont. (CS) Tel: Fax: bestsmc@eunet.yu Bośnia i Hercegowina A.M. Pneumatik d.o.o. Ul. Goli Brijeg br. 64 BA TUZLA Tel: Fax: ampneu@bosnia.ba Ukraina PNEUMOTEC Corp. Vyshgorodskaya str., 23A, r.2, UA Kiev Tel: Fax: Y.Korobkov@smcua.com.ua SELS sp. z o.o. sp. k. ul. Malawskiego 5-a Warszawa Tel: Fax: sels@sels.pl Wszystkie teksty, charakterystyki, rysunki i ilustracje stanowią własność intelektualną SMC Industrial Automation Polska Sp. z o.o. i są chronione prawami autorskimi.
