VIESMANN. Instrukcja serwisowa VITODENS 300-W. dla wykwalifikowanego personelu

Transkrypt

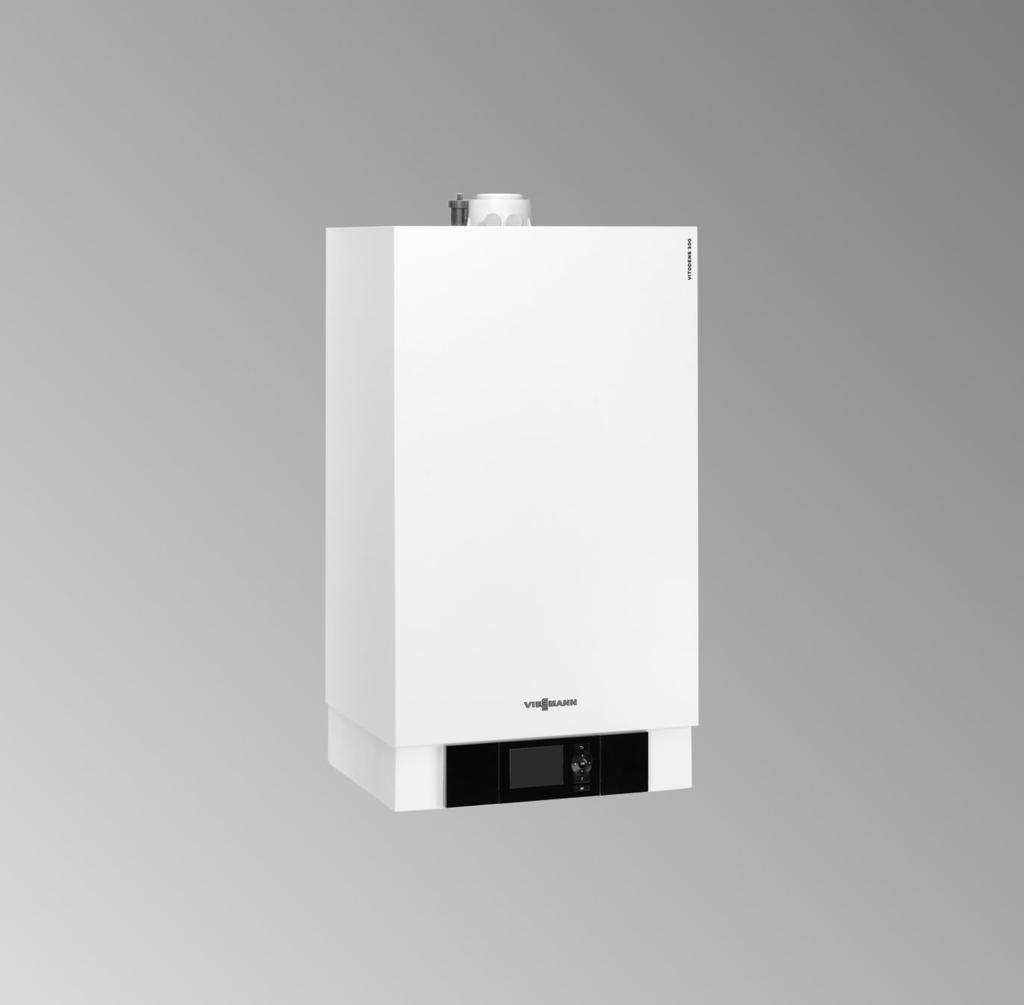

1 Instrukcja serwisowa dla wykwalifikowanego personelu VIESMANN Vitodens 300-W Typ B3HA, 1,9 35 kw Gazowy kondensacyjny kocioł ścienny z wbuwanym złączem radiowym Wersja na gaz ziemny i gaz płynny Wskazówki tyczące ważności, patrz ostatnia strona VITODENS 300-W 9/2013 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki tyczące bezpieczeństwa Prosimy o kładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem śrowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera datkowe informacje. ustawowych przepisów tyczących bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie śrowiska, przepisów zrzeszeń zawowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE, a ÖNORM, EN, ÖVGW-TR Gas, ÖVGW-TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI, VKF oraz dyrektywa EKAS 1942: gaz płynny, część 2 Grupa celowa Niniejsza instrukcja skierowana jest wyłącznie wykwalifikowanego personelu. Prace przy instalacji gazowej mogą wykonywać wyłącznie instalatorzy posiadający odpowiednie uprawnienia. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. Pierwsze uruchomienie powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Przepisy Podczas prac należy przestrzegać 2

3 Wskazówki tyczące bezpieczeństwa (ciąg dalszy) Wskazówki bezpieczeństwa Jeśli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie puszczać powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiamić zakład gazowniczy i energetyczny. Zasilanie prąwe budynku rozłączyć z bezpiecznego miejsca (z miejsca poza budynkiem). Jeżeli występuje zapach spalin Niebezpieczeństwo Wdychanie spalin może powować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące pomieszczeń mieszkalnych. Instalacja spalinowa i powietrze spalania Upewnić się, że instalacje spalinowe są drożne i nie mogą zostać zatkane, np. przez gromadzący się kondensat lub wpływy zewnętrzne. Zapewnić wystarczające zaopatrzenie w powietrze spalania. Poinformować użytkownika instalacji, że niezwolone są datkowe zmiany warunków buwlanych (np. układanie przewodów, osłony lub ścianki działowe). Niebezpieczeństwo Nieszczelne lub zatkane instalacje lub niewystarczający pływ powietrza spalania powodują zatrucia zagrażające życiu i zdrowiu wskutek obecności dwutlenku węgla w spalinach. Zapewnić zgodne z przepisami działanie instalacji spalinowej. Otwory prowadzania powietrza spalania nie mogą być zamykane. Wentylatory odciągowe Podczas pracy urządzeń z odprowadzeniem powietrza na zewnątrz (okapy wywiewne, wentylatory odciągowe, klimatyzacja itd.) wskutek odsysania powietrza może powstać podciśnienie. Przy jednoczesnej pracy kotła grzewczego może jść cofnięcia się spalin. 3

4 Wskazówki bezpieczeństwa Wskazówki tyczące bezpieczeństwa (ciąg dalszy) Niebezpieczeństwo Skutkiem jednoczesnej pracy kotła grzewczego i urządzeń z odprowadzaniem powietrza na zewnątrz mogą być zatrucia zagrażające życiu z powodu cofania się spalin. Zamontować układ blokujący lub zapewnić wystarczający pływ powietrza spalania poprzez zastosowanie odpowiednich środków. Prace przy instalacji Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Wyłączyć instalację i sprawdzić brak napięcia w obwodach (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego). Zabezpieczyć instalację przed ponownym włączeniem. Niebezpieczeństwo Gorące powierzchnie mogą być przyczyną oparzeń. Przed rozpoczęciem prac konserwacyjnych lub serwisowych wyłączyć urządzenie i pozostawić ostygnięcia. Nie tykać gorących powierzchni kotła grzewczego, palnika, systemu spalin i orurowania.! Uwaga Wyławania elektrostatyczne mogą prowadzić uszkodzenia podzespołów elektronicznych. Przed wykonaniem prac, należy tknąć uziemionych obiektów, np. rur grzewczych lub wociągowych, w celu odprowadzenia ładunków statycznych. Prace naprawcze! Uwaga Naprawa podzespołów spełniających funkcje zabezpieczające zagraża bezpiecznej eksploatacji instalacji. Uszkodzone części należy wymieniać na oryginalne części firmy Viessmann. Elementy datkowe, części zamienne i szybkozużywalne Uwaga! Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż niepuszczonych elementów oraz konywanie zmian konstrukcyjnych bez zezwolenia mogą obniżyć bezpieczeństwo pracy instalacji i spowować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę puszczone. 4

5 Spis treści Spis treści Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja... 7 Kolejne kroki w czynnościach roboczych... 9 Kowanie 1 Wywoływanie poziomu kowania Informacje ogólne Kocioł Ciepła woda użytkowa Obieg solarny Obieg grzewczy 1, obieg grzewczy 2, obieg grzewczy Kowanie 2 Wywoływanie kowania Informacje ogólne Kocioł Ciepła woda użytkowa Obieg solarny Obieg grzewczy 1, obieg grzewczy 2, obieg grzewczy Diagnostyka i odczyty serwisowe Wywoływanie poziomu serwisowego Diagnostyka Kontrola wyjść (test urządzeń) Usuwanie usterek Zgłoszenie usterki Kody usterek Naprawa Opis funkcji Regulator pogowy Wewnętrzne zestawy uzupełniające (wyposażenie datkowe) Zewnętrzne zestawy uzupełniające (wyposażenie datkowe) Funkcje regulacyjne Przyporządkowanie obiegów grzewczych zdalnego sterowania Wprowadzanie kodu PIN dla modułu Vitocom 100 poprzez regulator Vitotronic. 140 Kompensacja hydrauliczna Elektroniczny regulator spalania Zastosowanie zgodne z przeznaczeniem

6 Spis treści Spis treści (ciąg dalszy) Schematy Schemat przyłączy wewnętrznych Schemat przyłączy zewnętrznych Wykazy części Zamawianie części zamiennych Przegląd podzespołów Podzespół obuwy Podzespół elementu grzewczego Podzespół palnika kulistego Matrix Podzespół hydrauliczny Podzespół uniwersalnej płyty montażowej Podzespół regulatora Pozostałe podzespoły Protokoły Dane techniczne Poświadczenia Deklaracja zgodności Atest producenta zgodnie z 1-szym. Fed. Rozp. o Ochr. Atmosfery (RFN) Wykaz haseł

7 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja Szczegółowe wskazówki tyczące czynności roboczych znajdują się na podanych stronach Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 1. Napełnianie instalacji grzewczej Kontrola przyłącza elektrycznego 3. Zmiana języka (jeżeli jest to konieczne) Ustawianie godziny i daty (jeśli jest to konieczne) Logowanie wyposażenia bezprzewowego (jeśli jest na wyposażeniu) Odpowietrzanie kotła grzewczego Odpowietrzanie instalacji grzewczej Napełnianie syfonu wodą Kontrola szczelności wszystkich przyłączy po stronie wody grzewczej i użytkowej 10. Oznaczanie obiegów grzewczych Kontrola rodzaju gazu Zmiana rodzaju gazu (tylko w przypadku eksploatacji na gaz płynny) Dostosowanie mocy palnika instalacji spalinowej Przebieg działania i możliwe usterki Pomiar ciśnienia statycznego i ciśnienia na przyłączu Ustawianie maks. mocy grzewczej Kontrola szczelności systemu spaliny-powietrze lotowe Demontaż palnika i kontrola uszczelki palnika Kontrola promiennika Kontrola oraz ustawianie elektrody zapłonowej i jonizacyjnej

8 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, (ciąg dalszy) Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 21. Czyszczenie powierzchni grzewczych i montaż palnika Kontrola odpływu kondensatu i czyszczenie syfonu Kontrola urządzenia neutralizacyjnego (jeżeli jest) 24. Kontrola naczynia zbiorczego i ciśnienia w instalacji Kontrola działania zaworów bezpieczeństwa 26. Kontrola osadzenia przyłączy elektrycznych 27. Kontrola szczelności wszystkich elementów przewodzących gaz przy ciśnieniu roboczym Kontrola jakości spalania Kontrola drożności oraz szczelności systemu spalin 30. Kontrola zewnętrznego zaworu bezpieczeństwa gazu płynnego (jeśli jest zamontowany) 31. Kontrola prowadzenia spalin 32. Dostosowanie regulatora instalacji grzewczej Ustawianie krzywej grzewczej Włączenie regulatora systemu LON Odczyt i resetowanie komunikatu Konserwacja Przeszkolenie użytkownika instalacji

9 Kolejne kroki w czynnościach roboczych Napełnianie instalacji grzewczej Pierwsze uruchomienie, przegląd, konserwacja Woda napełniania Uwaga! Woda napełniania o nieprawidłowych właściwościach powoduje wzmożone odkładanie się osadu oraz szybszą korozję, co może prowadzić uszkodzenia urządzenia. Przed napełnieniem kładnie przepłukać instalację grzewczą. Napełniać tylko wodą o jakości wody użytkowej. Do wody napełniania można dać środek przeciw zamarzaniu przeznaczony instalacji grzewczych. Przydatność środka przeciw zamarzaniu danego typu instalacji potwierdza jego producent. Wodę napełniania i uzupełniania o twarści powyżej następujących wartości należy zmiękczać, np. stosując małą instalację demineralizacyjną wody grzewczej. Dopuszczalna twarść całkowita wody napełniania i uzupełniania Całkowita moc Właściwa pojemność instalacji cieplna kw < 20 l/kw 20 l/kw 50 l/kw < 50 l/kw 50 3,0 mol/m 3 (16,8 dh) 2,0 mol/m 3 (11,2 dh) < 0,02 mol/m 3 (0,11 dh) > ,0 mol/m 3 (11,2 dh) 1,5 mol/m 3 (8,4 dh) < 0,02 mol/m 3 (0,11 dh) > ,5 mol/m 3 (8,4 dh) 0,02 mol/m 3 (0,11 dh) < 0,02 mol/m 3 (0,11 dh) > 600 < 0,02 mol/m 3 (0,11 dh) < 0,02 mol/m 3 (0,11 dh) < 0,02 mol/m 3 (0,11 dh) A 9

10 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 1. Sprawdzić ciśnienie wstępne przeponowego ciśnieniowego naczynia zbiorczego. 2. Zamknąć zawór odcinający gaz. 3. Instalację grzewczą napełniać za pomocą zaworu napełniająco-spustowego A umieszczonego na powrocie z instalacji (w zestawie przyłączeniowym lub przygotowanym przez inwestora). Minimalne ciśnienie w instalacji > 1,0 bar (0,1 MPa). Wskazówka Jeśli regulator nie był włączony przed rozpoczęciem napełniania, siłownik zaworu przełącznego znajduje się w pozycji środkowej. Instalacja zostaje całkowicie napełniona. 5. Zamknąć zawór napełniająco-spustowy A. Włączanie funkcji napełniania Menu serwisowe 1. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 2. Funkcje serwisowe 3. Napełnianie Funkcja napełniania jest aktywna. 4. Zakończenie funkcji napełniania: nacisnąć przycisk OK lub ä. 4. Jeśli przed napełnieniem regulator był już włączony: Włączyć regulator i funkcję napełniania (patrz kolejny rozdział). Zmiana języka (jeżeli jest to konieczne) Wskazówka Przy pierwszym uruchomieniu od razu pojawia się menu, w którym można wybrać język oraz ustawić godzinę i datę. Podczas pierwszego uruchomienia wszystkie teksty wyświetlane są w języku niemieckim (stan fabryczny). Menu rozszerzone: 1. å 2. Ustawienia 3. Język 4. Za pomocą / wybrać żądany język. Sprache Deutsch Bulgarski Cesky Dansk Wählen mit êç DE BG ê CZ ê DK ê ( 10

11 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Ustawianie godziny i daty (jeśli jest to konieczne) W trakcie pierwszego uruchomienia lub po dłuższym okresie przestoju należy ponownie ustawić datę i godzinę. Menu rozszerzone: 1. å 2. Ustawienia 3. Godzina/data 4. Ustawić aktualną godzinę i datę. Wskazówka Jeżeli godzina i data są ustawione, regulator samoczynnie sprawdza działanie czujnika temperatury spalin. Na wyświetlaczu pojawia się: Kontrola czuj. temp. spalin i Aktywny. Więcej informacji tyczących kontroli czujnika temperatury spalin, patrz strona 117. Logowanie wyposażenia bezprzewowego (jeśli jest na wyposażeniu) Logowanie podzespołów bezprzewowych Wskazówka Status sygnału radiowego musi być ustawiony na opcję Aktywowany (stan fabryczny). Jeżeli status sygnału radiowego jest ustawiony na opcję Dezaktywowany, nie wyświetla się kolejne menu Sygnału radiowego. 1. Położyć wszystkie podzespoły w pobliżu kotła grzewczego. Ustawić wzmacniacz bezprzewowy (jeżeli jest stępny) w odległości min. 1 m od regulatora i podłączyć napięcie. 2. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 3. Funkcje serwisowe 4. Zdalny 6. Tylko przy logowaniu pierwszego podzespołu: Dodać wzmacniacz : Bez wzmacniacza bezprzewowego: NIE Ze wzmacniaczem bezprzewowym: TAK Wskazówka Jeżeli w późniejszym czasie niezbędny będzie wzmacniacz bezprzewowy, wylogować wszystkie podzespoły i zalogować ponownie poprzez wzmacniacz (patrz strona 14). 7. Wyświetla się klucz radiowy. Podczas logowania odpowiedniego podzespołu radiowego należy podać 3 cyfry (oprócz przypadku czujnika temperatury zewnętrznej RF). W ciągu 15 min zalogować podzespoły jako odbiorniki radiowe (patrz następny rozdział). 5. Dodaj odbiornik radiowy 11

12 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Logowanie czujnika temperatury zewnętrznej RF 1. Otworzyć obuwę czujnika temperatury zewnętrznej. A B 2. Krótko nacisnąć przycisk A na czujniku temperatury zewnętrznej. W czasie nawiązywania połączenia dioda LED B na czujniku temperatury zewnętrznej miga krótko na czerwono. Gdy połączenie jest nawiązane, na wyświetlaczu regulatora pojawia się Nowy odb.: OK. Jeżeli nie jdzie nawiązania połączenia, na wyświetlaczu pojawia się Brak odbiornika. Logowanie Vitotrol 200 RF 1. Włożyć baterie (LR 6/AA, w zakresie stawy) modułu zdalnego sterowania. Wtedy asystent konfiguracji zostaje uruchomiony automatycznie. Na wyświetlaczu modułu zdalnego sterowania pojawia się CI i miga Lrn. 2. Nacisnąć na zdalnym sterowaniu przycisk OK. Moduł zdalnego sterowania wysyła sygnał w celu zalogowania regulatora. Logowanie pomyślne: Na wyświetlaczu modułu zdalnego sterowania pojawia się C2 i 000 (pierwsza cyfra miga). Logowanie zakończone niepowodzeniem: Na wyświetlaczu pojawia się i. Powtórzyć logowanie. 12

13 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 3. W przypadku pomyślnego zalogowania wprowadzić na module zdalnego sterowania 3-cyfrowy klucz radiowy. Klucz radiowy wyświetla się na regulatorze. Za pomocą przycisków +/- wprowadzić pierwszą cyfrę i potwierdzić, naciskając OK. Przyciskiem wybrać kolejną pozycję i za pomocą +/- wprowadzić następną cyfrę. Każdą wprowadzoną cyfrę potwierdzić, naciskając OK. 4. Po wprowadzeniu całego klucza radiowego na module zdalnego sterowania pojawia się C3 i H 1. Na regulatorze wyświetla się Nowy odb.: OK. Następnie przyporządkować na module zdalnego sterowania żądany obieg grzewczy. Logowanie Vitotrol 300 RF 1. Podłączyć zasilanie Vitotrol 300 RF (za pomocą akumulatorów lub stacji). Asystent uruchamiania aktywuje się automatycznie. 5. Wprowadzenie klucza radiowego Podaj klucz radiowy i potwierdź, naciskając OK Wybór języka OK Dansk Deutsch English Ustawić język. DK DE GB OK Wskazówka Przy pierwszym uruchomieniu Wybór języka wyświetla się po niemiecku. Wprowadzić 3-cyfrowy klucz radiowy. Klucz radiowy wyświetla się na regulatorze. Wskazówka Jeżeli logowanie nie powiodło się: Usterka 3. Pojawia się Aktywacja połączenia RF. 4. Nacisnąć na zdalnym sterowaniu przycisk OK. W takim przypadku ponownie aktywować połączenie RF. 13

14 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Po pomyślnym zalogowaniu na regulatorze wyświetla się Nowy odb.: OK. 6. Wybór obiegu grzewczego Wylogowanie podzespołów: 1. Wywołać menu serwisowe: Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. Obieg grzewczy 1 Obieg grzewczy 2 Obieg grzewczy 3 ç ç OK 2. Funkcje serwisowe 3. Zdalny 4. Usuń odbiornik radiowy Wybrać obiegi grzewcze, które mają być obsługiwane przez Vitotrol 300 RF i potwierdzić, naciskając OK. Pasek postępu inicjalizacji wypełnia się (proces może potrwać ok. 5 min). Po pomyślnej inicjalizacji wyświetla się menu podstawowe. Wskazówka Radiotransmisja może potrwać przez pewien czas, dlatego symbole mogą się wyświetlać z opóźnieniem. Wskazówka W punkcie menu Lista odbiorników radiowych wyświetlane są wszystkie zalogowane odbiorniki radiowe. Wylogowanie podzespołów radiowych 5. Tak Wszystkie odbiorniki radiowe zostają wylogowane. Wylogowanie wzmacniacza bezprzewowego (jeśli jest): 1. Wyłączyć i ponownie włączyć wzmacniacz bezprzewowy (wyciągnąć wtyczkę sieciową). 2. W ciągu 5 min ustawić przełącznik DIP 2 z tyłu wzmacniacza bezprzewowego na Reset. Gdy czerwona dioda LED z przodu zacznie migać (przez ok.20 s), wzmacniacz został wylogowany z bazy radiowej. 3. Następnie przełączyć przełącznik DIP 2 z powrotem w położenie Run. Jeśli ma zostać wymieniony uszkodzony podzespół lub połączenie radiowe jest niestabilne, wylogować z regulatora wszystkie podzespoły (również wzmacniacz bezprzewowy, jeśli jest) i następnie zalogować z powrotem wszystkie podzespoły. 14

15 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Przełącznik DIP z tyłu wzmacniacza bezprzewowego Run on Reset Power not used on Level 1 Radio DIP2 DIP1 Odpowietrzanie kotła grzewczego C A B A 1. Zamknąć zawory odcinające po stronie wody grzewczej. 2. Połączyć przewód odpływowy A z górnym zaworem C oraz z przyłączem ścieków. 3. Otworzyć zawory B i C, a następnie tak długo odpowietrzać kocioł, wykorzystując ciśnienie w sieci, aż zanikną odgłosy uchodzącego powietrza. 15

16 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 4. Zamknąć zawory B i C, otworzyć zawory odcinające po stronie wody grzewczej. 5. Odłączyć przewód odpływowy A od zaworu C i przechowywać go na zewnątrz kotła grzewczego. Odpowietrzanie instalacji grzewczej 1. Zamknąć zawór odcinający gaz i włączyć regulator. 2. Włączyć program odpowietrzania (patrz kolejne czynności). Wskazówka Przebieg i działanie programu odpowietrzania, patrz strona Sprawdzić ciśnienie w instalacji. 2. Funkcje serwisowe 3. Odpowietrzanie Funkcja odpowietrzania jest aktywna. 4. Zakończenie odpowietrzania: nacisnąć przycisk OK lub ä. 5. Zakończyć funkcje serwisowe. Włączanie funkcji odpowietrzania Menu serwisowe 1. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. Napełnianie syfonu wodą B A 1. Zdjąć klamrę mocującą A i wyjąć syfon B. 2. Napełnić syfon B wodą. 3. Włożyć syfon B i zamocować przy pomocy klamry A. Wskazówka Nie skręcać przewodu pływowego podczas montażu. Przewód odpływowy bez kolanek ułożyć ze stałym spadkiem. 16

17 Oznaczanie obiegów grzewczych Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) W stanie fabrycznym obiegi grzewcze są oznaczone jako Obieg grzewczy 1, Obieg grzewczy 2 i Obieg grzewczy 3 (jeśli są stępne). W celu lepszej orientacji obiegi grzewcze mogą zostać oznaczone przez użytkownika w sposób charakterystyczny dla danej instalacji. Wprowadzanie nazw obiegów grzewczych: Instrukcja obsługi Kontrola rodzaju gazu Kocioł grzewczy jest wyposażony w elektroniczny regulator spalania, który ustawia palnik na optymalne spalanie w zależności od jakości gazu. Z tego względu podczas eksploatacji z użyciem gazu ziemnego nie są konieczne zmiany ustawień w zakresie indeksu Wobbe'go. Kocioł może być eksploatowany w zakresie od 9,5 15,2 kwh/m 3 (34,2 54,7 MJ/m 3 ) indeksu Wobbe'go. W odniesieniu warunków otoczenia wyn. 15 C i 1013 mbar (101,3 kpa). W przypadku eksploatacji na gaz płynny należy zmienić ustawienie palnika (patrz Zmiana rodzaju gazu na stronie 18). 1. Zasięgnąć informacji w zakładzie gazowniczym lub u stawcy gazu płynnego na temat rodzaju gazu i indeksu Wobbe'go. 2. W przypadku eksploatacji z gazem płynnym zmienić ustawienie palnika (patrz strona 18). 3. Zanotować rodzaj gazu w protokole na stronie

18 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Zmiana rodzaju gazu (tylko w przypadku eksploatacji na gaz płynny) A Ustawić śrubę regulacyjną A na uniwersalnym regulatorze gazu na Włączyć zasilanie przyciskiem Ustawianie rodzaju gazu w adresie kowym 82 : Wywoływanie kowania 2 Ogólne (regulator pogowy) lub Wyświetlić pozycję Grupa 1 (regulator stałotemperaturowy). Wybrać adres kowy 11 i ustawić wartość 9. Potwierdzić, naciskając OK. Na wyświetlaczu pojawia się wartość 11:0. Wybrać adres kowy 82 i ustawić wartość 1 (eksploatacja z gazem płynnym). Potwierdzić, naciskając OK. Wybrać adres kowy 11 i ustawić wartość 9. Potwierdzić, naciskając OK. Na wyświetlaczu pojawia się wartość 11:0. Zakończyć funkcje serwisowe. 4. Otworzyć zawór odcinający gaz. 5. Przykleić naklejkę G31 (załączoną kumentacji technicznej) obok tabliczki znamionowej na osłonie. Dostosowanie mocy palnika instalacji spalinowej W razie konieczności można stosować moc palnika długości przewodu spalinowego Wywołać kowanie 2, grupę Ogólne. 2. W adresie kowym 11 ustawić wartość 9.

19 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 3. Odczytać z poniższych tabeli wymagany współczynnik korekty dla przyłączonej instalacji spalinowej. 4. Ustawić w adresie kowym 93 ustalony współczynnik korekty. Stan fabryczny: współczynnik korekty 0 5. Ustawić dla kowania 11 wartość Zakończyć funkcję serwisową. Wymiar systemowy 7 60 mm Współczynnik korekty System spalin Znamionowa moc cieplna (kw) Maks. długość przewodu (m) Eksploatacja z zasysaniem >11 powietrza spa- lania z kotłowni > >5- > Eksploatacja z zasysaniem 11 5 >5- powietrza spa- lania z zewnątrz współosiowo > >2- >4- > W razie potrzeby zastosować system spalin o 7 80 mm. 19

20 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Wymiar systemowy 7 80 mm Współczynnik korekty System spalin Znamionowa moc cieplna (kw) Maks. długość przewodu (m) Eksploatacja z zasysaniem powietrza spa lania z kotłowni Łącznie z zestawem uzupełniającym mm Eksploatacja z zasysaniem >11 powietrza spa- lania z zewnątrz współosiowo >11 Łącznie z adapterem SP >5- > / /125 mm Przebieg działania i możliwe usterki Regulator zgłasza zapotrzebowanie na ciepło Komunikat na wyświetlaczu Czynność nie Podwyższyć wartość wymaganą, zapewnić odbiór ciepła tak Dmuchawa włącza się nie Po ok. 51 s usterka F9 Sprawdzić dmuchawę, a także jej przewody łączące, zasilanie prąwe i układ sterowania 20

21 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) tak Zapłon nie Usterka EE Sprawdzić podzespół zapłonowy (zasterowanie 230 V między wtykami X2.1 i X2.2 ). Sprawdzić zasilanie gazem. tak Uniwersalny regulator gazu otwiera przepływ nie Usterka EE Sprawdzić uniwersalny regulator gazu (sterowanie 230 V), sprawdzić ciśnienie na przyłączu gazu tak Prąd jonizacji narasta Symbol A nie Usterka EE Sprawdzić elektrodę jonizacyjną oraz skontrolować, czy w przewodzie gazowym nie znajduje się powietrze. tak Palnik pracuje nie Wyłącza się, mimo że temperatura wody w kotle jest niższa od wymaganej i natychmiast ponownie się włącza Sprawdzić szczelność instalacji spalinowej (recyrkulacja spalin), sprawdzić ciśnienie przepływu gazu 21

22 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) tak Samodzielna kalibracja regulatora spalania nie Usterka E3 Zapewnić stateczny odbiór ciepła. Włączyć przycisk odblokowania R. Usterka Eb Sprawdzić odstęp elektrody jonizacyjnej od promiennika. Sprawdzić przyporządkowanie rodzaju gazu (adres kowy 82, ustawienie uniwersalnego regulatora gazu). Sprawdzić system spalin, w razie potrzeby usunąć przyczynę recyrkulacji spalin. Włączyć przycisk odblokowania R. Więcej informacji tyczących usterek, patrz strona 96. Pomiar ciśnienia statycznego i ciśnienia na przyłączu Niebezpieczeństwo Emisja CO w wyniku nieprawidłowego ustawienia palnika może stanowić poważne zagrożenie dla zdrowia. Przed rozpoczęciem i po zakończeniu prac na urządzeniach gazowych zmierzyć zawartość CO. Eksploatacja z gazem płynnym Przed pierwszym uruchomieniem/ wymianą zbiornik gazu płynnego należy dwa razy przepłukać. Zbiornik oraz przewód przyłączeniowy gazu należy po przepłukaniu kładnie odpowietrzyć. 22

23 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 5. Uruchomić kocioł grzewczy. A Wskazówka Przy pierwszym uruchomieniu urządzenie może zgłaszać usterkę, ponieważ w rurze gazowej znajduje się powietrze. Po ok. 5s nacisnąć przycisk odblokowania R, aby odblokować palnik. 1. Zamknąć zawór odcinający gaz. 2. Poluzować, lecz nie wykręcać, śrubę A w króćcu pomiarowym PE uniwersalnego regulatora gazu. Przyłączyć manometr. 3. Otworzyć zawór odcinający gaz. 4. Zmierzyć ciśnienie statyczne i wpisać wartość pomiarową protokołu na stronie 163. Wartość wymagana: maks. 57,5 mbar (5,75 kpa) 6. Zmierzyć ciśnienie na przyłączu (ciśnienie przepływu). Wartość wymagana: Gaz ziemny: 20 mbar (2 kpa) Gaz płynny: 50 mbar (5 kpa) Wskazówka Do pomiaru ciśnienia na przyłączu zastosować odpowiednie urządzenia pomiarowe o min. czułości 0,1 mbar (0,01 kpa). 7. Zanotować wartość pomiarową w protokole na stronie 163. Wykonać czynności opisane w poniższej tabeli. 8. Wyłączyć kocioł. 9. Zamknąć zawór odcinający gaz. Zdjąć manometr i zamknąć króciec pomiarowy A przy pomocy śruby. 10. Otworzyć zawór odcinający gaz i uruchomić urządzenie. Niebezpieczeństwo Ulatnianie się gazu przez króciec pomiarowy grozi wybuchem. Sprawdzić szczelność króćca pomiarowego A. 23

24 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Ciśnienie na przyłączu (ciśnienie przepływu) w przypadku gazu w przypadku gazu ziemnego płynnego poniżej 17,4 mbar poniżej 42,5 mbar (1,74 kpa) (4,25 kpa) od 17,4 25 mbar od 42,5 57,5 (od 1,74 2,5 kpa) mbar powyżej 25 mbar (2,5 kpa) (od 4,25 5,75 kpa) powyżej 57,5 mbar (5,75 kpa) Ustawianie maks. mocy grzewczej Działania zaradcze Nie uruchamiać; zawiamić zakład gazowniczy lub stawcę gazu płynnego. Uruchomić kocioł grzewczy. Przed instalacją podłączyć osobny regulator ciśnienia gazu i ustawić ciśnienie wstępne na 20 mbar (2,0 kpa) dla gazu ziemnego lub 50 mbar (5,0 kpa) dla gazu płynnego. Powiamić zakład gazowniczy lub stawcę gazu płynnego. W trybie grzewczym istnieje możliwość ograniczenia maks. mocy grzewczej. Ograniczenie ustawia się poprzez zakres modulacji. Maks. możliwa ustawienia moc grzewcza jest ograniczona od góry wtykiem kodującym kotła. Wskazówka Zanim będzie możliwość ustawienia maks. mocy grzewczej, sprawdzany jest przepływ objętościowy. Zapewnić stateczny odbiór ciepła. 1. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 2. Funkcje serwisowe 3. Maksymalna moc grzewcza 4. Zmienić? Wybrać Tak. Jeśli aktualny strumień objętościowy jest za mały, pojawia się komunikat Kontrola strumienia objętościowego. W takim przypadku zwiększyć pobór ciepła. Jeśli w ciągu 5 minut nie zostanie osiągnięty wystarczający przepływ objętościowy, następuje przejście menu początkowego. 5. W przypadku wystarczającego przepływu objętościowego na wyświetlaczu pojawia się wartość (np. 85 ). W stanie fabrycznym wartość ta odpowiada 100% znamionowej mocy cieplnej. 6. Ustawić żądaną wartość. 7. Zakończyć funkcje serwisowe. 24

25 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Kontrola szczelności systemu spaliny-powietrze lotowe A Otwór powietrza spalania Dla systemów spaliny-powietrze lotowe sprawdzanych razem z wytwornicą ciepła nie ma wymogu przeprowadzania kontroli szczelności (test na nadciśnienie) przez rejonowego mistrza kominiarskiego podczas rozruchu. W takim przypadku zaleca się, aby firma instalatorska przeprowadziła podczas uruchamiania instalacji uproszczoną kontrolę szczelności. W tym celu wystarczy zmierzyć stężenie CO 2 lub O 2 w powietrzu spalania w szczelinie pierścieniowej przewodu spaliny/powietrze lotowe. Przewód spalin uważa się za wystarczająco szczelny, gdy stężenie CO 2 nie przekracza 0,2% lub gdy stężenie O 2 przekracza 20,6%. W przypadku stwierdzenia wyższych wartości CO 2 lub niższych wartości O 2 niezbędna jest ciśnieniowa kontrola szczelności przewodu spalin przy nadciśnieniu statycznym wyn. 200 Pa. 25

26 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Demontaż palnika i kontrola uszczelki palnika H G 4x F D B C A E 2. Zamknąć i zabezpieczyć zawór odcinający gaz. 3. Odłączyć przewody elektryczne: silnika dmuchawy A uniwersalnego regulatora gazu B elektrody jonizacyjnej C modułu zapłonowego D uziemienia E 4. Poluzować złącze śrubowe na rurze przyłączeniowej gazu F Wyłączyć wyłącznik zasilania na regulatorze oraz zasilanie elektryczne.

27 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 5. Poluzować cztery nakrętki G i zdjąć palnik. Uwaga! Nie puścić uszkodzenia siatki z drutu. Nie kłaść palnika na promienniku! 6. Sprawdzić, czy uszczelka palnika H nie została uszkodzona, w razie konieczności wymienić. Kontrola promiennika W przypadku uszkodzenia siatki z drutu wymienić promiennik. A B3x E D C 1. Wymontować elektrody A. 2. Odkręcić trzy nakrętki B i zdjąć promiennik C. 3. Zdjąć starą uszczelkę promiennika D i przesłonę E. 4. Założyć nowy promiennik z nową uszczelką D oraz przesłonę E. 27

28 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 5. Zamocować promienniki za pomocą trzech nakrętek (moment kręcania: 4 Nm). Kontrola oraz ustawianie elektrody zapłonowej i jonizacyjnej C D ± A A B A Elektrody zapłonowe B Elektroda jonizacyjna 1. Sprawdzić, czy elektrody nie są zużyte lub zabrudzone. 2. Wyczyścić elektrody przy pomocy małej szczotki (nie używać szczotki drucianej) lub papieru ściernego. Uwaga! Nie uszkodzić siatki z drutu! C Do 19 kw D Od 26 kw 3. Sprawdzić odstępy. W przypadku niewłaściwych odstępów lub uszkodzenia elektrod: Wymienić i prawidłowo ustawić elektrody i uszczelki. Dokręcić śruby mocujące elektrodę z zachowaniem momentu kręcania 2,5 Nm. 28

29 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Czyszczenie powierzchni grzewczych i montaż palnika! Uwaga Na powierzchni wymiennika ciepła stykającej się ze spalinami nie może być żadnych uszkodzeń. Ich skutkiem mogą być uszkodzenia spowowane przez korozję. Nie szczotkować powierzchni grzewczych. Szczotkowanie może spowować trwałe zanieczyszczenie szczelin wężownicy przez znajdujące się na powierzchni osady. A Wskazówka Przebarwienia powierzchni wymiennika ciepła stanowią zwykłe ślady użytkowania. Nie mają one wpływu na działanie i trwałość wymiennika ciepła. Użycie chemicznych środków czyszczących nie jest konieczne. 1. Usunąć pozostałości produktów spalania z powierzchni grzewczej A wymiennika ciepła. 2. Dokładnie spłukać powierzchnię grzewczą A wodą. Montaż palnika 1. Zamontować palnik. Przykręcić nakrętki z podkładką zębatą oraz pozostałe nakrętki. Nakrętki kręcić na krzyż, moment kręcenia 4 Nm. 2. Zamontować rurę przyłączeniową gazu z nową uszczelką. 3. Sprawdzić odpływ kondensatu i wyczyścić syfon. Patrz następny rozdział. 4. Jeszcze raz przepłukać powierzchnię grzewczą wodą (również syfon zostaje przy tym napełniony wodą). 3. Sprawdzić szczelność przyłączy po stronie gazu. Niebezpieczeństwo Ulatnianie się gazu grozi wybuchem. Sprawdzić szczelność złączki skręcanej. 4. Przewody elektryczne podłączyć odpowiednich podzespołów. 29

30 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Kontrola odpływu kondensatu i czyszczenie syfonu Niebezpieczeństwo Kontakt z kondensatem może być przyczyną uszczerbku na zdrowiu. Nie puszczać kontaktu kondensatu z oczami i skórą, nie połykać. Nosić środki ochrony indywidualnej. B A 1. Sprawdzić swobodny odpływ kondensatu w syfonie. 2. Zdjąć klamrę mocującą B i wyjąć syfon A. 3. Wyczyścić syfon A. 4. Napełnić syfon A wodą i zamontować. Założyć klamry mocujące B. Wskazówka Nie skręcać przewodu pływowego podczas montażu. Przewód odpływowy bez kolanek ułożyć ze stałym spadkiem. Kontrola naczynia zbiorczego i ciśnienia w instalacji A Wskazówka Kontrolę przeprowadzić, gdy instalacja jest zimna. 1. Opróżniać instalację, aż na manometrze pokaże się 0. Vitodens 300-W, 1,9 19 kw 2. Gdy wstępne ciśnienie przeponowego naczynia zbiorczego jest niższe niż statyczne ciśnienie w instalacji: przez przyłącze A uzupełnić azot w takiej ilości, aby ciśnienie wstępne było wyższe o 0,1 0,2 bar (10 20 kpa) niż ciśnienie statyczne w instalacji. 30

31 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 3. Dolać tyle wody, aby przy schłodzonej instalacji ciśnienie napełniania było wyższe o 0,1 0,2 bar (10 20 kpa) od wstępnego ciśnienia w przeponowym naczyniu zbiorczym. Dop. ciśnienie robocze: 3 bar (300 kpa). Kontrola szczelności wszystkich elementów przewodzących gaz przy ciśnieniu roboczym Niebezpieczeństwo Ulatnianie się gazu grozi wybuchem. Sprawdzić szczelność elementów, przez które przepływa gaz. Wskazówka Do kontroli szczelności stosować wyłącznie odpowiednie i zwolone środki wykrywające nieszczelności (EN 14291) oraz urządzenia. Środki wykrywające nieszczelności zawierające niewłaściwe składniki (np. azotyn, siarczki) mogą prowadzić uszkodzenia materiału. Po zakończeniu kontroli usunąć resztki środka wykrywającego nieszczelności. Kontrola jakości spalania Elektroniczny regulator spalania automatycznie zapewnia optymalny skład mieszanki paliwowej. Podczas pierwszego uruchomienia/konserwacji konieczne jest przeprowadzenie kontroli parametrów spalania. W tym celu należy zmierzyć zawartość CO oraz CO 2 lub O 2 i zapisać w protokole pomiarowym na stronie 163. Opis działania elektronicznego regulatora spalania, patrz strona 140. Wskazówka Aby uniknąć zakłóceń w pracy i uszkodzeń, podczas eksploatacji urządzenia stosować tylko czyste powietrze spalania. Zawartość CO Zawartość CO dla wszystkich rodzajów gazu musi być < 1000 ppm. Zawartość CO 2 lub O 2 Zawartość CO 2 przy lnej i górnej granicy mocy cieplnej musi mieścić się w następujących zakresach: 7,5 9,5% dla gazu ziemnego GZ50/G20 i GZ41,5/G27 8,8 11,1% dla gazu płynnego P/ G31 Zawartość O 2 dla wszystkich rodzajów gazu musi mieścić się w zakresie od 4,0 7,6%. 31

32 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Jeżeli zmierzona zawartość CO, CO 2 lub O 2 nie mieści się w odpowiednim zakresie, wykonać następujące czynności: Sprawdzić szczelność systemu spaliny/powietrze lotowe. Patrz strona 25. Sprawdzić elektrodę jonizacyjną i przewód przyłączeniowy, patrz strona 28. Wskazówka Regulator spalania przeprowadza podczas uruchomienia automatyczną kalibrację. Pomiar emisji należy rozpocząć piero po upływie ok. 30 s od momentu uruchomienia palnika. A 4. Sprawdzić zawartość CO 2. Jeśli wartość odbiega od podanego zakresu o więcej niż 1%, wykonać czynności ze strony Zanotować wartość w protokole. 6. Wybrać górną wartość mocy cieplnej (patrz strona 32). 7. Sprawdzić zawartość CO 2. Jeśli wartość odbiega od podanego zakresu o więcej niż 1%, wykonać czynności ze strony Po zakończeniu kontroli nacisnąć przycisk OK. 9. Zanotować wartość w protokole. Wybór górnej/lnej granicy mocy cieplnej Wskazówka Zapewnić wystarczający odbiór ciepła. Menu serwisowe 1. Podłączyć analizator spalin otworu spalin A na elemencie przyłączeniowym kotła. 2. Otworzyć zawór odcinający gaz, uruchomić kocioł i wytworzyć zapotrzebowanie na ciepło. 3. Wybrać lną wartość mocy cieplnej (patrz strona 32). 1. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 2. Test urządzeń 3. Wybór lnej granicy mocy cieplnej: Wybrać Obciążenie podstawowe wyłączone. Następnie wyświetla się Obciążenie podstawowe włączone i palnik pracuje z mocą cieplną na poziomie lnej granicy. 32

33 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 4. Wybór górnej granicy mocy cieplnej: Wybrać Obciążenie pełne wyłączone. Następnie wyświetla się Obciążenie pełne włączone i palnik pracuje z mocą cieplną na poziomie górnej granicy. 5. Zakończenie wyboru mocy: Nacisnąć przycisk ä. 6. Zakończyć funkcje serwisowe. Dostosowanie regulatora instalacji grzewczej Regulator musi być stosowany wyposażenia instalacji. Regulator automatycznie rozpoznaje różne podzespoły instalacji i stosownie tego ustawia kowanie. Wybór odpowiedniego schematu, patrz poniższe rysunki. Czynności podczas kowania, patrz strona 44. Wersja instalacji 1 Obieg grzewczy bez mieszacza A1 (z/bez podgrzewu wody użytkowej) ID: _1304_04 1 Vitodens 300-W 2 Czujnik temperatury zewnętrznej 3 Pojemnościowy podgrzewacz wody 4 Czujnik temperatury wody w podgrzewaczu 5 Obieg grzewczy bez mieszacza A1 (obieg grzewczy 1) 33

34 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Funkcja/podzespół instalacji Kowanie Ustawianie Grupa Eksploatacja z gazem płynnym 82:1 Ogólne Instalacja z pompą cyrkulacyjną wody użytkowej: Podłączenie pompy cyrkulacyjnej wtyku sk na płycie głównej Wersja instalacji 2 Obieg grzewczy z mieszaczem M2 (z/bez podgrzewu wody użytkowej) M ID: _1304_04 1 Vitodens 300-W 2 Czujnik temperatury zewnętrznej 3 Pojemnościowy podgrzewacz wody 4 Czujnik temperatury wody w podgrzewaczu 5 Obieg grzewczy z mieszaczem M2 (obieg grzewczy 2) 6 Czujnik temperatury wody na zasilaniu M2 7 Pompa obiegu grzewczego M2 8 Zestaw uzupełniający mieszacza M2 34

35 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Funkcja/podzespół instalacji Kowanie Ustawianie Grupa Eksploatacja z gazem płynnym 82:1 Ogólne Instalacja tylko z jednym obiegiem grzewczym z mieszaczem z zestawem uzupełniającym mieszacza (bez nieregulowanego obiegu grzewczego) z pojemnościowym podgrzewaczem wody 00:4 Ogólne bez pojemnościowego podgrzewacza wody 00:3 Ogólne Instalacja z pompą cyrkulacyjną wody użytkowej: Podłączenie pompy cyrkulacyjnej wtyku sk na płycie głównej Wersja instalacji 3 Obieg grzewczy bez mieszacza A1 i obieg grzewczy z mieszaczem M2 z rozdzieleniem systemowym (z/bez podgrzewu wody użytkowej) qp M qq qw ID: _1303_04 1 Vitodens 300-W 2 Czujnik temperatury zewnętrznej 3 Pojemnościowy podgrzewacz wody 4 Czujnik temperatury wody w podgrzewaczu 5 Obieg grzewczy bez mieszacza A1 (obieg grzewczy 1) 6 Obieg grzewczy z mieszaczem M2 (obieg grzewczy 2) 35

36 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 7 Czujnik temperatury jako ogranicznik temperatury maksymalnej w instalacji ogrzewania podłogowego 8 Czujnik temperatury wody na zasilaniu M2 9 Pompa obiegu grzewczego M2 qp Zestaw uzupełniający mieszacza M2 qq Wymiennik ciepła rozdzielenia systemowego qw Zestaw części podstawy z mieszaczem (wyposażenie datkowe) Funkcja/podzespół instalacji Kowanie Ustawianie Grupa Eksploatacja z gazem płynnym 82:1 Ogólne Instalacja tylko z jednym obiegiem grzewczym z mieszaczem z zestawem uzupełniającym mieszacza (bez nieregulowanego obiegu grzewczego) z pojemnościowym podgrzewaczem wody 00:4 Ogólne bez pojemnościowego podgrzewacza wody 00:3 Ogólne Instalacja z pompą cyrkulacyjną wody użytkowej: Podłączenie pompy cyrkulacyjnej wtyku sk na płycie głównej 36

37 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Wersja instalacji 4 Obieg grzewczy bez mieszacza, obieg grzewczy z mieszaczem M2 (z zestawem uzupełniającym), obieg grzewczy z mieszaczem M3 (z zestawem uzupełniającym) i sprzęgłem hydraulicznym (z/bez podgrzewu ciepłej wody użytkowej) qq 9 qw qe qr qu M qp M qt qz ID: _1304_04 1 Vitodens 300-W 2 Czujnik temperatury zewnętrznej 3 Pojemnościowy podgrzewacz wody 4 Czujnik temperatury wody w podgrzewaczu 5 Obieg grzewczy bez mieszacza A1 (obieg grzewczy 1) 6 Pompa obiegu grzewczego A1 7 Obieg grzewczy z mieszaczem M2 (obieg grzewczy 2) 8 Czujnik temperatury wody na zasilaniu M2 9 Pompa obiegu grzewczego M2 qp Zestaw uzupełniający mieszacza M2 qq Obieg grzewczy z mieszaczem M3 (obieg grzewczy 3) qw Czujnik temperatury jako ogranicznik temperatury maksymalnej w instalacji ogrzewania podłogowego qe Czujnik temperatury wody na zasilaniu M3 qr Pompa obiegu grzewczego M3 qt Zestaw uzupełniający mieszacza M3 qz Sprzęgło hydrauliczne qu Czujnik temperatury wody na zasilaniu sprzęgła hydraulicznego 37

38 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Funkcja/podzespół instalacji Kowanie Ustawianie Grupa Eksploatacja z gazem płynnym 82:1 Ogólne Instalacja tylko z 2 obiegami grzewczymi z mieszaczem z zestawem uzupełniającym mieszacza (bez nieregulowanego obiegu grzewczego) z pojemnościowym podgrzewaczem wody 00:8 Ogólne bez pojemnościowego podgrzewacza wody 00:7 Ogólne Instalacja bez pompy cyrkulacyjnej wody użytkowej: Przyłącze pompy obiegu grzewczego A1 wtyku 39:1 Ogólne sk na płycie głównej Instalacja z pompą cyrkulacyjną wody użytkowej: Podłączenie pompy obiegu grzewczego A1 wewnętrznego 53:2 Ogólne zestawu uzupełniającego H1 lub H2 Podłączenie pompy cyrkulacyjnej wtyku sk na płycie głównej Instalacja ze sprzęgłem hydraulicznym 04:0 Kocioł Ustawianie krzywej grzewczej Krzywe grzewcze obrazują związek między temperaturą zewnętrzną i temperaturą wody w kotle lub na zasilaniu. Upraszczając: im niższa temperatura zewnętrzna, tym wyższa temperatura wody w kotle lub na zasilaniu. Od temperatury wody w kotle lub na zasilaniu zależy z kolei temperatura pomieszczenia. Ustawienia w stanie fabrycznym: Nachylenie = 1,4 Poziom = 0 Wskazówka Jeżeli w instalacji grzewczej stępne są obiegi grzewcze z mieszaczem, temperatura wody na zasilaniu dla obiegu grzewczego bez mieszacza jest wyższa o ustawioną różnicę (fabrycznie 8 K) od temperatury wody na zasilaniu dla obiegów grzewczych z mieszaczem. Temperaturę różnicową można ustawić przez adres kowy 9F w grupie Ogólne. 38

39 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Temperatura wody w kotle lub temperatura na zasilaniu w C ,0 3,2 3,4 2,6 2,8 2,4 2,2 Nachylenie 2,0 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0, Temp. wym. pomieszcz. w C 30 0, Temperatura zewnętrzna w C Zakresy ustawienia nachylenia: Instalacje ogrzewania podłogowego: 0,2 0,8 Niskotemperaturowe instalacje grzewcze: 0,8 1,6 Normalna wartość wymagana temperatury pomieszczenia 90 A Ustawianie wartości wymaganej temperatury pomieszczenia Możliwość regulacji osobno dla każdego obiegu grzewczego. Krzywa grzewcza zostaje przesunięta wzdłuż osi wymaganej temperatury pomieszczenia. Przy aktywnej funkcji logiki pomp obiegu grzewczego powoduje ona zmianę sposobu włączania/ wyłączania pompy obiegu grzewczego. C D B -20 E Przykład 1: Zmiana normalnej wartości wymaganej temperatury pomieszczenia z 20 na 26 C A Temperatura wody w kotle lub na zasilaniu w C B Temperatura zewnętrzna w C 39

40 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) C Wartość wymagana temperatury pomieszczenia w C D Pompa obiegu grzewczego Wył. E Pompa obiegu grzewczego Wł. Zmiana normalnej wartości wymaganej temperatury pomieszczenia Instrukcja obsługi Zredukowana wartość wymagana temperatury pomieszczenia 90 A Zmiana nachylenia i poziomu Możliwość regulacji osobno dla każdego obiegu grzewczego. 90 Temp. wody w kotle lub temperatura na zasilaniu w C A 3,5 B 1,4 0, Temperatura zewnętrzna w C C D B -20 E A Zmiana nachylenia B Zmiana poziomu (przesunięcie równoległe krzywej grzewczej w kierunku pionowym) Przykład 2: Zmiana zredukowanej wartości wymaganej temperatury pomieszczenia z 5 C na 14 C A Temperatura wody w kotle lub na zasilaniu w C B Temperatura zewnętrzna w C C Wartość wymagana temperatury pomieszczenia w C D Pompa obiegu grzewczego Wył. E Pompa obiegu grzewczego Wł. Menu rozszerzone: 1. å 2. Ogrzewanie 3. Wybrać obieg grzewczy. 4. Krzywa grzewcza 5. Nachylenie lub Poziom 6. Ustawić krzywą grzewczą odpowiednio wymagań instalacji. Zmiana zredukowanej wartości wymaganej temperatury pomieszczenia Instrukcja obsługi 40

41 Włączenie regulatora systemu LON Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Moduł komunikacyjny LON musi być podłączony (jeżeli jest to wyposażenie datkowe, patrz instrukcja montażu modułu komunikacyjnego LON). Wskazówka Transmisja danych za pomocą LON może trwać kilka minut. Wskazówka W systemie LON nie wolno dwa razy przyporządkowywać tego samego numeru odbiornika. Tylko jeden regulator Vitotronic może zostać zakowany jako menedżer usterek. Przykład: instalacja jednokotłowa z regulatorem Vitotronic 200-H i modułem Vitocom 200 Numery odbiorników LON i pozostałe funkcje ustawić przez kowanie 2 (patrz poniższa tabela). Wszystkie adresy kowe wymienione w tabeli znajdują się w grupie Ogólne. Regulator obiegu kotła Vitotronic 200-H Vitotronic 200-H Vitocom LON LON LON Nr odbiornika 1, kowanie 77:1 Regulator jest menedżerem usterek, kowanie 79:1 Regulator przesyła godzinę, kowanie 7b:1 Nr odbiornika 10, kowanie 77:10 Regulator nie jest menedżerem usterek, kowanie 79:0 Regulator odbiera godzinę, ustawić kowanie 81:3. Nr odbiornika 11, ustawić kowanie 77:11. Regulator nie jest menedżerem usterek, kowanie 79:0 Regulator odbiera godzinę, ustawić kowanie 81:3. Nr odbiornika 99 Urządzenie jest menedżerem usterek. Urządzenie odbiera godzinę. 41

42 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Regulator obiegu kotła Regulator przesyła informację o temperaturze zewnętrznej, ustawić kowanie 97:2. Numer instalacji Viessmann, kowanie 98:1 Monitorowanie usterek odbiorników LON, kowanie 9C:20 Vitotronic 200-H Vitotronic 200-H Vitocom Regulator odbiera informację o temperaturze zewnętrznej, ustawić kowanie 97:1. Numer instalacji Viessmann, kowanie 98:1 Monitorowanie usterek odbiorników LON, kowanie 9C:20 Regulator odbiera informację o temperaturze zewnętrznej, ustawić kowanie 97:1. Numer instalacji Viessmann, kowanie 98:1 Monitorowanie usterek odbiorników LON, kowanie 9C:20 Przeprowadzanie kontroli odbiorników LON Poprzez kontrolę odbiorników sprawdzana jest komunikacja urządzeń danej instalacji podłączonych menedżera usterek. Wymagania: Regulator musi być zakowany jako menedżer usterek (kowanie 79:1 w grupie Ogólne ). We wszystkich regulatorach musi być zakowany numer odbiornika LON. Lista odbiorników LON w menedżerze usterek musi być aktualna. Menu serwisowe: 1. Nacisnąć OK i przytrzymać równocześnie przez ok. 4 s. 2. Funkcje serwisowe 3. Kontrola odbiorników 4. Wybrać odbiornik (np. odbiornik 10). 5. Za pomocą OK rozpocząć kontrolę odbiornika. Przetestowane i sprawne odbiorniki oznaczone zostają za pomocą OK. Przetestowane, ale niesprawne odbiorniki oznaczone zostają za pomocą Nie OK. Wskazówka Aby wykonać kolejną kontrolę odbiorników: Utworzyć nową listę odbiorników w punkcie menu Usunąć listę? (lista odbiorników jest aktualizowana). Wskazówka Na wyświetlaczu danego odbiornika podczas kontroli odbiorników wyświetlany jest przez ok. 1 min numer odbiornika i Wink. 42

43 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Odczyt i resetowanie komunikatu Konserwacja Po osiągnięciu zakowanych w adresie kowym 21 i 23 w grupie Kocioł zadanych wartości granicznych miga czerwony sygnalizator usterki, a na wyświetlaczu modułu obsługowego pojawia się Konserwacja i. Potwierdzanie i resetowanie konserwacji Aby potwierdzić komunikat o konserwacji, nacisnąć OK. Wskazówka Potwierdzony, ale niezresetowany komunikat o konserwacji pojawi się ponownie w następny poniedziałek. Po zakończonej konserwacji (resetowanie konserwacji) 1. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 2. Funkcje serwisowe 3. Reset konserwacji Wskazówka Ustawione parametry konserwacyjne godzin pracy i interwałów rozpoczynają się znowu od 0. Przeszkolenie użytkownika instalacji Wykonawca instalacji powinien przekazać użytkownikowi instrukcję obsługi i zapoznać go z obsługą urządzenia. 43

44 Kowanie 1 Wywoływanie poziomu kowania 1 W przypadku regulatora pogowego kowania są wyświetlane w formie tekstowej. Kowania, które ze względu na wyposażenie instalacji grzewczej lub ustawienia innych kowań nie mają przyporządkowanej funkcji, nie są wyświetlane. Instalacje grzewcze z jednym obiegiem grzewczym bez mieszacza i jednym lub dwoma obiegami grzewczymi z mieszaczem: Obieg grzewczy bez mieszacza określany jest poniżej jako Obieg grzewczy 1, a obiegi grzewcze z mieszaczem jako Obieg grzewczy 2 lub Obieg grzewczy 3. Jeżeli obiegi grzewcze określane są indywidualnie, zamiast powyższych określeń pojawia się wybrana nazwa i OG1, OG2 lub OG3. 4. Wybrać adres kowy. 5. Ustawić wartość zgodnie z poniższymi tabelami i potwierdzić, naciskając OK. 6. Jeśli wszystkie kowania mają zostać przywrócone ustawień fabrycznych: Wybrać Ustawienie podst. w Poziom kowania 1. Wskazówka Także kowania z poziomu 2 zostają ponownie przywrócone. 1. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 2. Poziom kowania 1 3. Wybrać grupę żądanych adresów kowych: Ogólne Kocioł Ciepła woda Solarny Obieg grzewczy 1/2/3 Wsz. kody urz. podst. W tej grupie wyświetlane są w kolejności rosnącej wszystkie adresy kowe poziomu kowania 1 (z wyjątkiem adresów kowych grupy Solarny ). 44
