1 Podstawy automatyki i robotyki Dr inż. Wojciech Muszyński - opiekun przedmiotu Dr inż. Paweł Wachel Dr inż. Zbigniew Zajda Dr inż. Krzysztof Halawa

2 Warunki zaliczenia Kolokwium pisemne w formie testu wyboru (materiał z wykładów) na koniec semestru

3 PRZEDMIOTOWE EFEKTY KSZTAŁCENIA Z zakresu wiedzy student: Zna definicje i podstawowe własności systemów statycznych i dynamicznych oraz liniowych i nieliniowych. Zna podstawowe struktury układów regulacji oraz regulatorów liniowych. Zna podstawowe zastosowania robotów mobilnych, rozumie pojęcia samo- lokalizacji i autonomii robota. Ma ogólną wiedzę na temat konstrukcji robotów mobilnych, ich systemów lokomocji, sterowania i zasilania. Zna podstawowe konfiguracje robotów przemysłowych, ich budowę, zdolności manipulacyjne i zastosowania, ma elementarną wiedzę z zakresu sterowania i języków programowania robotów, oraz na temat efektorów i układów sensorycznych stosowanych w robotyce. Ma podstawową wiedzę odnośnie modeli matematycznych obiektów sterowania, metod identyfikacji i symulacji komputerowej. Ma podstawową wiedzę z zakresu doboru regulatorów i nastaw regulatorów, czujników, sterowników przemysłowych, oraz urządzeń wykonawczych.

4 Literatura podstawowa 1. Greblicki W., Teoretyczne podstawy automatyki, Oficyna Wydawnicza PWr., Wrocław Halawa J. Symulacja i komputerowe sterowanie dynamiki układów sterowania, Oficyna Wydawnicza Politechniki Wrocławskiej, Wrocław, Klimesz J., Solnik W., Urządzenia automatyki, Wyd. Politechniki Wrocławskiej, Wrocław, Łysakowska B., Mzyk G., Komputerowa symulacja układów automatycznej regulacji w środowisku MATLAB/Simulink, Oficyna Wydawnicza Politechniki Wrocławskiej, Wrocław, Siemens, SIMATIC S w przykładach. Siemens, Warszawa J.-C. Latombe, Robot motion planning, Kluwer Academic Publishers Zdanowicz R., Podstawy robotyki, Wydawnictwo Politechniki Ślaskiej, Gliwice, pod red. Morecki A, Knapczyk J., Podstawy robotyki: teoria i elementy manipulatorów i robotów, Warszawa, WNT, 1993

5 Roboty przemysłowe - wybrane pojęcia, budowa, zastosowania, przykłady wykład1 i wykład2 dr inż. Wojciech Muszyński Katedra Cybernetyki i Robotyki K-7 wojciech.muszynski@pwr.wroc.pl

6 Mechanizacja, Automatyzacja, Robotyzacja Mechanizacja polega na zastępowaniu w procesie produkcyjnym pracy fizycznej człowieka przez pracę maszyn. Automatyzacja polega na zastępowaniu człowieka w sterowaniu ręcznym, urządzeniami pracującymi bez bezpośredniego udziału człowieka. Robotyzacja polega na automatyzacji pracy produkcyjnej, lub innych procesów za pomocą manipulatorów i robotów.

7 Robotyka Dziedzina nauki i techniki, zajmująca się problemami mechaniki, sterowania, programowania, projektowania, zastosowań i eksploatacji robotów i manipulatorów Robotyka teoretyczna Robotyka ogólna Robotyka przemysłowa Robotyka mobilna Robotyka medyczna Robotyka usługowa Robotyka społeczna

8 IFR dane za 2013

9 Dane z 2014 W Polsce gęstość robotyzacji wynosi obecnie średnio 28 robotów. W porównaniu do innych krajów regionu wciąż wypadamy najgorzej. Dla porównania w Czechach, Słowacji czy na Węgrzech wskaźnik sięga odpowiednio: 93, 79, 57, w Niemczech wynosi 301, a w najbardziej zautomatyzowanych krajach świata takich jak np. Korea Pd Dane z 2017 wg PAP.

10

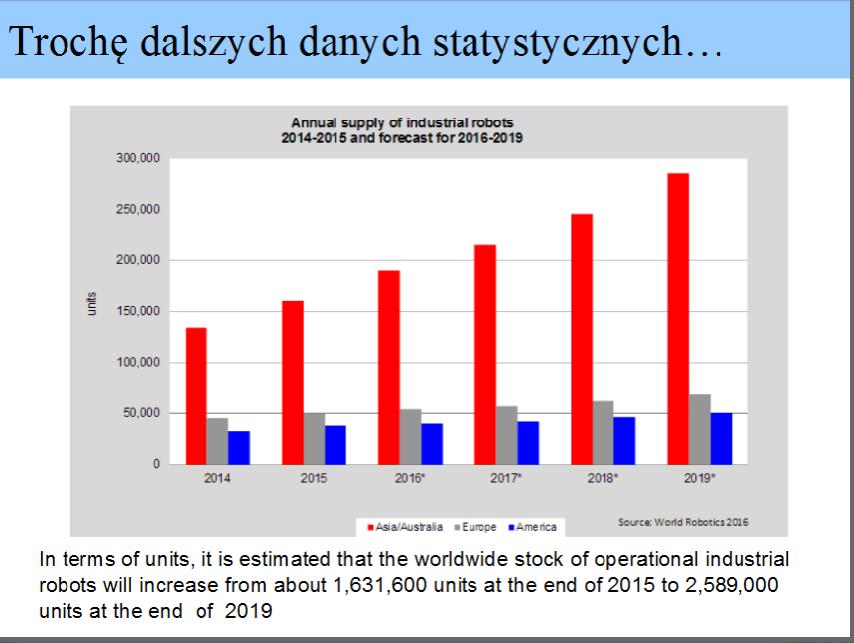

11

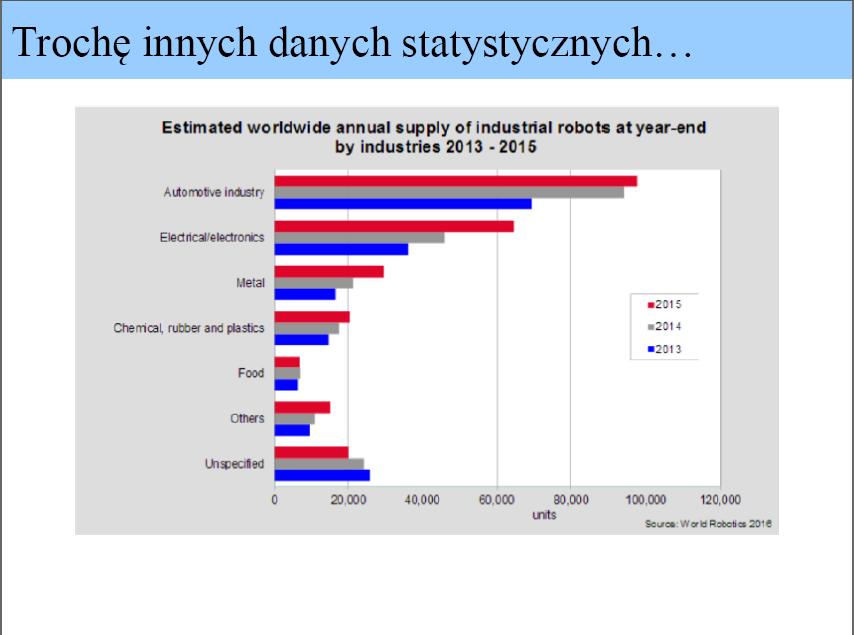

12

13

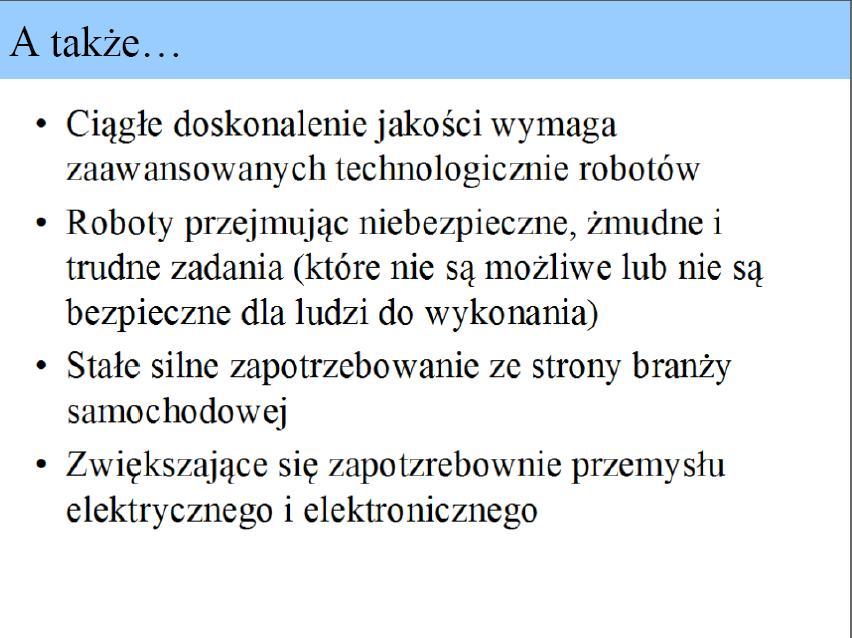

14

15

16 Robot przemysłowy Wg normy ISO ITR 8373 Manipulacyjny robot przemysłowy jest automatycznie sterowaną, programowaną, wielozadaniową maszyną manipulacyjną o wielu stopniach swobody, posiadającą zdolności manipulacyjne i/lub lokomocyjne, stacjonarną lub mobilną, dla różnorodnych zastosowań przemysłowych.

17 Robot przemysłowy Wg A. Moreckiego Robot to urządzenie techniczne przeznaczone do realizacji niektórych czynności manipulacyjnych i lokomocyjnych człowieka, mające określony poziom energetyczny, informacyjny i sztucznej inteligencji (autonomii działania w pewnym otoczeniu) Wg H.J.Warnecke Robot to urządzenie przeznaczone do automatycznej manipulacji z możliwością wykonywania programowalnych ruchów względem kilku osi, zaopatrzone w chwytaki lub narzędzia i skonstruowane specjalnie do zastosowań w przemyśle.

18 Istotne cechy robotów przemysłowych Wielozadaniowość Automatyczność działania Programowalność Posiadanie wielu stopni swobody Roboty przemysłowe to podklasa robotów.

19 Przykładowy robot IRB 1400 Manipulator Panel sterowania i panel operatora Szafa sterownicza

20 Przykładowy robot LR Mate 200iC

21 Standardy, normy Na początku lat 80-tych rozwój standardów robotyki dla przemysłu Głównie bezpieczeństwo, tzw. Robot Safety Standard Norma ISO 8373 wprowadza definicje pojęć i odpowiadających im terminów dotyczących robotów przemysłowych i manipulatorów przemysłowych.: manipulacja manipulator robot

22 Podstawowe określenia Manipulacja - tok czynności w przemysłowym procesie produkcyjnym, polegający na: uchwyceniu określonego obiektu manipulacji, transportowaniu, pozycjonowaniu lub orientowaniu tego obiektu względem przyjętej bazy, oraz przygotowujący ten obiekt do wykonywania na nim lub za jego pomocą operacji technologicznych. Manipulator (przemysłowy) urządzenie przeznaczone do wspomagania lub całkowitego zastąpienia człowieka przy wykonywaniu czynności manipulacyjnych w przemysłowym procesie produkcyjnym, sterowane ręcznie lub automatycznie za po mocą własnego układu sterującego stałoprogramowanego lub zewnętrznego układu sterującego. Robot (przemysłowy) urządzenie automatyczne przeznaczone do wykonywania czynności manipulacyjnych w przemysłowym procesie produkcyjnym, mające układ ruchu składający się, co najmniej z trzech zespołów ruchu i własny programowalny układ sterujący.

23 Różnice między manipulatorem a robotem manipulator (jako samodzielne urządzenie ) wykonuje zamknięty cykl ruchów powtarzalnych na ogół ma sztywny program (z reguły zmiana programu pracy manipulatora wymaga fizycznych zmian w jego konstrukcji) sztywny program współpracy z ewentualnymi urządzeniami technologicznymi robot może realizować dużą liczbę różnorodnych czynności manipulacyjnych za pomocą sygnałów generowanych w programowalnym układzie sterowania najczęściej czynności powtarzalne, ale mogące ulec zmianie odpowiednio do zmiany programu, stanu środowiska lub podanej informacji cykl ruchów manipulacyjnych lub (i) lokomocyjnych wykorzystanie układów wejść/wyjść dla współpracy z urządzeniami technologicznymi, układami sensorów, systemami komunikacji

24 Manipulatory, pedipulatory Manipulator automatyczny urządzenie o niezmiennym programie wykonywanych ruchów. Manipulator zdalny (teleoperator) manipulator posiadający własny napęd i zdalnie sterowany przez operatora człowieka. Manipulator ręczny manipulator wprawiany w ruch siłą mięśni operatora. Pedipulator maszyna krocząca, dwu lub więcej nożna, o różnym stopniu autonomiczności

25 Sposoby instalowania roboty przemysłowe wolnostojące portalowe (bramowe) zintegrowane z urządzeniem stacjonarne mobilne z obrabiarką z wózkiem

26 Łańcuch kinematyczny manipulatora Para kinematyczna dwa ogniwa połączone przegubem (połączeniem ruchomym) ogniwo 2 ogniwo 1 przegub Łańcuch kinematyczny manipulatora połączenie pewnej liczby par kinematycznych Łańcuch kinematyczny może w ogólności składać się z 3 odcinków: odcinek globalny odcinek regionalny odcinek lokalny

27 Klasy par kinematycznych wg Wikipedii

28 Łańcuch kinematyczny manipulatora odcinek lokalny (L) Odcinek lokalny realizuje zadania orientowania i chwytania obiektu manipulowanego Z C odcinek regionalny (R) Odcinek regionalny realizuje podstawowe działania manipulacyjne odcinek globalny (G) Odcinek globalny realizuje działania lokomocyjne robota B X A Y

29 Łańcuch kinematyczny manipulatora Zespoły ruchu oznacza się X, Y, Z, A, B, C odpowiednio do oznaczeń osi współrzędnych i rodzaju ruchu, dodając indeks G, R, L w zależności od odcinka łańcucha kinematycznego w którym występują. Z C Przykładowo, syntetyczny zapis struktury łańcucha kinematycznego, dla robota obok będzie następujący: {C R, B R1, B R2, A L1, B L1, A L2 } B X A Y

30 Manewrowość i ruchliwość

31 Odcinek regionalny jako definiujący typ robota W zależności od konfiguracji odcinka regionalnego, jako odcinka odpowiedzialnego za zadania i działania manipulacyjne wyróżniamy: roboty kartezjańskie roboty cylindryczne roboty sferyczne roboty antropomorficzne roboty typu SCARA roboty typu platforma Stewart a (hexapody) roboty typu tripody

32 Robot kartezjański - PPP 3 przeguby pryzmatyczne kształt przestrzeni roboczej

33 Robot cylindryczny - OPP 1 przegub obrotowy 2 przeguby pryzmatyczne kształt przestrzeni roboczej

34 Robot sferyczny - OOP 2 przeguby obrotowe 1 przegub pryzmatyczny kształt przestrzeni roboczej

35 Robot antropomorficzny - OOO 3 przeguby obrotowe kształt przestrzeni roboczej

36 Robot SCARA - OOP 2 przeguby obrotowe 1 przegub pryzmatyczny kształt przestrzeni roboczej

37 Robot Scara

38 Robot typu tripod 3 równoległe ramiona

39 Robot typu platforma Stewart a (heksapod) 6 osi przestrzeń robocza

40 Robot typu platforma Stewart a (heksapod)

41 Roboty proste i złożone (dymensyjne) Roboty proste pozycjonowane zderzakowo np. PR-02 Roboty złożone (dymensyjne) pozycjonowane do dowolnego położenia w przestrzeni roboczej np. IRb, IRp, IRB

42 Robot prosty o budowie modułowej PR02 Moduły ruchu regionalnego: Liniowe - MA, MB Obrotowy - MD Moduły ruchu lokalnego: Liniowy MC Obrotowy ME Chwytak - MF

43 Przykładowe roboty modułowe Toshiba Cartesian Robot BA-II Series 4 Axis (X-Y-Z-R)

44 Przykładowe roboty złożone monolityczne Seria robotów Kuka

45 Przykładowe roboty złożone monolityczne Seria robotów firmy Fanuc wg katalogu firmy Fanuc (~2013)

46 Roboty Fanuc

47 Zasięg i udźwig robotów Fanuc

48 Przykładowe roboty złożone monolityczne Seria RP Roboty precyzyjne Seria RH Roboty SCARA Dokładność powtarzalności x/y...± 0,005 mm

49 Przykładowe roboty złożone monolityczne Robot serii Y - Misubishi Robot montażowy - Motoman

50 Najmniejszy i największy robot Fanuc Porównanie wielkości najmniejszego i największego robota M -2000iA/1200: 1200 kg, duży zasięg M -2000iA/900L: 900 kg, długie ramie LR Mate 200iC

51

52 Robot YuMi

53

54

55

56 Efektory elementy robocze Rodzaje efektorów Chwytaki Robot wykonuje zadania manipulacji Głowice narzędziowe Robot wykonuje operacje i zadania technologiczne Głowice pomiarowe Robot wykonuje zadania diagnostyczne i/lub pomiaowe

57 Oferta firmy Schunk

58 Oferta firmy Schunk

59 Oferta firmy Schunk

60 Z oferty firmy Schunk

61 Metody zapewniania bezpieczeństwa Wg strony firmowej Schunk

62 Metody zapewniania bezpieczeństwa

63 Metody zapewniania bezpieczeństwa

64 Metody zapewniania bezpieczeństwa

65 Ogólna struktura układu sterowania robota System sterowania Uklad sterowania robota Sterowniki napedów manipulatora i oprzyrzadowania technologicznego robota System napedowy Naped oprzyrzadowania technologicznego robota (chwytak, glowica narzedziowa...) Sensory wewnetrzne Napedy ogniw lancucha kinematycznego robota Sensory wewnetrzne Przedmiot manipulowany Sensory zewnetrzne Otoczenie robota

66 Schemat funkcjonalny układu sterowania robota pozycjonowanie w układzie otwartym Energia pomocnicza Zegar Układ logiczny Sterownik Element wykonawczy Oś robota Przetwornik położenia Pamięć programu Sygnały wej/wyj z otoczenia

67 Schemat funkcjonalny układu sterowania robota pozycjonowanie w układzie zamkniętym Energia pomocnicza Zegar Układ logiczny Sterownik Element wykonawczy Oś robota Przetwornik położenia, prędkości... Pamięć programu Sygnały wej/wyj z otoczenia

68 Generacje robotów - generacja I Roboty I generacji to roboty nie posiadające czujników zewnętrznych. Oznacza to, że sterowanie odbywa się w układzie otwartym bez sprzężenia zwrotnego od otoczenia. Zaprogramowane na wykonanie pewnej określonej sekwencji czynności z możliwością przeprogramowania w celu adaptacji do nowego zadania. W momencie wystąpienia różnic zaprogramowanego środowiska z rzeczywistym otoczeniem robot pierwszej generacji staje się zupełnie bezradny.

69 Struktura robota I generacji Sygnał nastawczy + - Regulator napędu Obiekt sterowania (manipulator) Trajektorie ruchu Interfejs pomiarowy Sensory wewnętrzne

70 Generacje robotów - generacja II Roboty II generacji to urządzenia, które wyposażone są w zamknięty układ sterowania ze sprzężeniem zwrotnym od otoczenia. Posiadają czujniki lub układy czujników zewnętrznych. Czujniki zewnętrzne umożliwiają wykrywanie zmian w otoczeniu robota oraz elastyczne reagowanie na te zmiany.

71 Struktura robota II generacji Planer trajektorii + - Regulator napędu Obiekt sterowania (manipulator) Interfejs pomiarowy Sensory wewnętrzne Otoczenie (scena robota) System adaptacji Przetwarzanie, rozpoznawanie Sensory zewnętrzne

72 Generacje robotów - generacja III Roboty III generacji wyposażone są w zamknięty układ sterowania oraz czujniki, dzięki którym robot ma możliwość dokonywania złożonych pomiarów parametrów otoczenia. Roboty tej generacji wykazują spore możliwości percepcji panujących warunków a co za tym idzie adaptacji do nich. Rozwój tych robotów jest ściśle związany z badaniami nad sztuczną inteligencją z wykorzystaniem systemów wizyjnych oraz sieci neuronowych wspomagających sterowniki, sterowaniem głosem, czy z programowaniem w językach wysokiego poziomu.

73 Struktura robota III generacji Planer trajektorii + - Regulator napędu Obiekt sterowania (manipulator) Trajektorie ruchu Interfejs pomiarowy Sensory wewnętrzne Otoczenie (scena robota) Interpreter Przetwarzanie, rozpoznawanie Sensory zewnętrzne Programowanie off-line

74 Nieco bardziej szczegółowa klasyfikacja generacji robotów

75 Zadania układu sterowania robotem Podstawowe zadania układów sterowania Komunikacja z operatorem możliwość sterowania ręcznego napędami przez operatora możliwość wprowadzania programu działania robota możliwość zapamiętania programu reagowanie na działania operatora Sterowanie zespołami napędowymi sterowanie zespołami ruchu pozycjonowanymi w całym zakresie przemieszczeń sterowanie zespołami pozycjonowanymi zderzakowo sterowanie chwytakami sterowanie głowicami narzędziowymi komunikacj a z otoczeniem Podstawow e zadania układu sterowania sterowanie napędami Komunikacja z układami sensorycznymi sterowania urządzeniami zewnętrz. Sterowanie urządzeń zewnętrznych włączanie i wyłączanie urządzeń zewnętrznych dwustanowych (sterowanie binarne) sterowanie wejść i wyjść technologicznych

76 Zadania układu sterowania robotem Zadanie podstawowe: pozycjonowanie (położenie i orientacja) Zadania pomocnicze: oczekiwanie na spełnienie warunku ustalanie kolejności dalszego działania obliczanie parametrów, nastaw, współrzędnych sterowanie wejściami i wyjściami transmisja danych

77 Dokładność i powtarzalność pozycjonowania

78 Sposoby programowania pozycjonowania Sterowanie punktowe PTP (point-to-point) Sterowanie wielopunktowe MP (multi-point) Sterowanie ciągłe CP (continous path)

79 Programowanie pozycjonowania PTP PTP Point-to point Trajektoria po której robot wykona ruch z punktu początkowego do końcowego w trybie odtwarzania programu P k P p Trajektoria po której robot jest przestawiany z punktu początkowego do końcowego w trybie sterowania ręcznego

80 Ruch punkt po punkcie

81 Ruch punkt po punkcie

82 Programowanie pozycjonowania CP CP Continious Path R Trajektoria pomiędzy punktem początkowym i końcowym jest np. łukiem okręgu o promieniu R, lub linią prostą w zależności od typu aproksymacji. P k P k P p Aproksymacja kołowa Trajektoria po której robot wykona ruch z punktu początkowego do końcowego w trybie wykonywania programu Aproksymacja liniowa P p

83 Ruch liniowy dokładny

84 Ruch po łuku okręgu

85 Ruch reorientujący

86 Sposoby programowania Ręczny (sekwencyjny) matryce programowe, krzywki, zderzaki, dźwignie, zmiana nośnika programu Półautomatyczny (przez uczenie) nauczanie, samouczenie Automatyczny komputerowo off-/on-line, z wykorzystaniem systemu komputerowego z językiem programowania wysokiego rzędu

87 Układy sterowania i rodzaje zadań Klasa układu (algorytm pozycjonowania) Sterowanie punktowe PTP Sterowanie ciągłe CP Sterowanie wielopunktowe MP Liniowe, procesowo niezależne Liniowe, procesowo zależne Rozgałęzione, procesowo zależne Rozgałęzione, procesowo zależne Liniowe, procesowo zależne Rozgałęzione, procesowo zależne Przełączanie urządzeń dwustanowych + Rodzaj zadania Możliwość kształtowania drogi Oczekiwanie na spełnienie warunków + + Ustalenie kolejności dalszego działania

88 Klasyfikacja robotów przemysłowych Roboty przemysłowe Stopień złożoności uniwersalny specjalny Liczba stopni swobody od 4 do 7 od 3 do 8 Struktura kinematyczna kartezjański cylindryczny sferyczny Napęd pneumatyczny hydrauliczny elektryczny Rodzaj programowania ręczne punkt po punkcie P-T-P ciągłe CP Układ sterowania sekwencyjny numeryczny adaptacyjny

89 Klasyfikacja robotów przemysłowych Roboty przemysłowe Zdolności lokomocji stacjonarny mobilny Udźwig kilka kg kilkadziesiąt kg kilkaset i więcej Budowa kinematyczna modułowy pseudomodułowy monolityczny Generacja I generacja II generacja III generacja Dokładność pozycjonowania precyzyjne średnio precyzyjne mało precyzyjne

90 Układy sterowania a programowanie Układy sterowania robotów sterowanie teleoperatorów sterowanie sekwencyjne sterowanie numeryczne przekaźnikowe PLC hardwarowe mikroprocesorowe Obsługa Programowanie Obsługa ręczna Programowanie ręczne Programowanie PTP Programowanie CP

91 Układy sterowania a zadania sterowania Układy sterowania robotów sterowanie teleoperatorów sterowanie sekwencyjne sterowanie numeryczne przekaźnikowe PLC hardwarowe mikroprocesorowe Zadania sterowania Sterowanie w osiach dyskretnych Pozycjonowanie w osiach serwonapędowych Koordynacja pracy serwonapędów Sprawdzanie stanu wejść Sterowanie wyjściami Możliwość rozgałęzień programu pracy

92

93 LOGO Nazwa modelu i/lub serii LOW MEDIUM HIGH HEAVY 5 20 kg kg kg ponad 300 kg parametr wartość dotyczy nie dotyczy zastosowania info dziedziny zastosowań podział ze względu na dopuszczalne obciążenie PLAN PREZENTACJI

94 IRB 140 LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras zasięg 810 mm; obciążalność 6 kg QuickMove: 250; 250; 260; 360; 360; 450 [ /s] dokładność ±0.03 mm mocowalny pod dowolnym kątem 6 stopni swobody

95 IRB 1410 LOW MEDIUM HIGH HEAVY zasięg 1.44 m; obciążalność 5 (+ 18) kg mocowalny pod dowolnym kątem 6 stopni swobody zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

96 IRB 1600 LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

97 IRB 2400 LOW MEDIUM HIGH HEAVY zasięg m; obciążalność 7-20 kg szybkość: axis 1-3: 150; 4,5: 360; 5: 450 [ /s] dokładność ±0.06 mm 6 stopni swobody zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

98 KR 5 arc LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 5 kg Supplementary load 12 kg Max. reach 1412 mm Number of axes 6 Repeatability ±0,1 mm Weight 127 kg Mounting positions Floor, ceiling

99 KR 6 (arc) LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 6 kg Supplementary load 10 kg Max. reach 1611 mm Number of axes 6 Repeatability ±0,1 mm Weight 235 kg Mounting positions Floor, ceiling

100 KR 15 SL LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 15 kg Supplementary load 10 kg Max. reach 1503 mm Number of axes 6 Repeatability ±0,1 mm Weight 315 kg Mounting positions Floor, ceiling

101 KR 16 (KS, L6, L6 KS, L6 ARC) LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 16-6 kg Supplementary load kg Max. reach mm Number of axes 6 Repeatability ±0,1 mm Weight kg Mounting positions Floor, ceiling, wall, variable

102 M-16iB Series LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

103 M-6iB Series LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

104 ARC Mate LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

105 Obciążalność [kg] Szybkość/Powtarzalność/Zasięg duża szybkość mm m Uwagi modele wielozadaniowe (IRB 140) w kilku wersjach modele wyspecjalizowane (IRB1600) 0.01 mm m wiele wyspecjalizowanych wersji duża szybkość 0.08 mm 1 2 m wiele wersji modeli wyspecjalizowanych (malowanie, spawanie) i wielozadaniowych

106 IRB 4400 LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

107 IRB 4400 LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

108 KR 30, KR 60 LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload kg Supplementary load 35 kg Max. reach 2033 mm Number of axes 6 Repeatability ±0,15-0,20 mm Weight 665 kg Mounting positions variable

109 KR 40 PA, KR 50 PA LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 40, 50 kg Supplementary load 20 kg Max. reach ~2 m Number of axes 4, 2 Repeatability ±0,25 mm Weight 700 kg Mounting positions floor

110 M-710iC/50 & M-710iC/70 LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

111 M-420iA LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

112 Obciążalność [kg] Powtarzalność/Zasięg mm 1.6 m mm 2 m mm m Uwagi Każda z firm produkuje kilka modeli w różnych wersjach w dwóch zasadniczych kategoriach: wielozadaniowe (6 stopni swobody) pakowanie/palety/linia produkcyjna (do 4 st. swobody) MEDIUM

113 IRB 6620 LOW MEDIUM HIGH HEAVY zasięg 2.2 m; obciążalność 150 kg szybkość: 100, 90, 90, 150, 120, 190 [ /s] dokładność ±0.1 mm 6 stopni swobody zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

114 IRB 6640 LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

115 IRB 6660 LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

116 KR 100 comp, KR 100 HA LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 100 kg Supplementary load 100 kg Max. reach m Number of axes 6 Repeatability ±0, mm Weight 1200 kg Mounting positions floor

117 KR 180-2, 180 L150-2, 180 L130-2 LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 180/150/130 kg Supplementary load 100 kg Max. reach 2700/2900/3100 mm Number of axes 6 Repeatability ±0,12 mm Weight 1200 kg Mounting positions floor

118 KR (Series 2000) LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 240/210/180 kg Supplementary load 100 kg Max. reach 2700/2900/3100 mm Number of axes 6 Repeatability ±0,12 mm Weight 1200 kg Mounting positions floor, ceiling

119 R-2000iA Series LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

120 Obciążalność [kg] Powtarzalność/Zasięg mm m Uwagi bogata oferta modeli wielozadaniowych mm m bogata oferta modeli wyspecjalizowanych i wielozadaniowych mm m modele ogólnego przeznacznia HIGH

121 IRB 7600 LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

122 KR LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 240/280/360 kg Supplementary load 50 kg Max. reach 3326/3076/2826 mm Number of axes 6 Repeatability ±0,15 mm Weight kg Mounting positions floor, ceiling

123 KR LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 340/420/500 kg Supplementary load 50 kg Max. reach 3326/3076/2826 mm Number of axes 6 Repeatability ±0,15 mm Weight kg Mounting positions floor, ceiling

124 KR 1000 titan LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras Payload 1000 kg Supplementary load 50 kg Max. reach 3202 mm Number of axes 6 Repeatability ±0,2 mm Weight 4700 kg Mounting positions floor

125 M-410iB Series LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

126 M-900iA Series LOW MEDIUM HIGH HEAVY zgrzewanie spawanie, lutowanie montaż formowanie wtryskowe obsługa maszyn podawanie materiałów, manipulowanie sortowanie, wybieranie, pakowanie gratowanie skrawanie klejenie, uszczelnianie szlifowanie, polerowanie, obróbka powierzchmiowa malowanie ładowanie, rozładowywanie obsługa pras

127 Obciążalność [kg] Powtarzalność/Zasięg m mm m mm 2.6/2.8/3.1 m HEAVY

128 Bibliografia B. Siciliano and O. Khatib, Editors, Handbook of Robotics, Springer-Verlag, 2008 R. Zdanowicz, Robotyzacja dyskretnych procesów produkcyjnych, Gliwice, 2011 Porównanie robotów przemysłowych ABB, Fanuc, Kuka opracował Tomasz Kurowski w ramach seminarium Robotyzacja, grudzień
