Instalacja systemu sygnalizacji pożaru SSP

Transkrypt

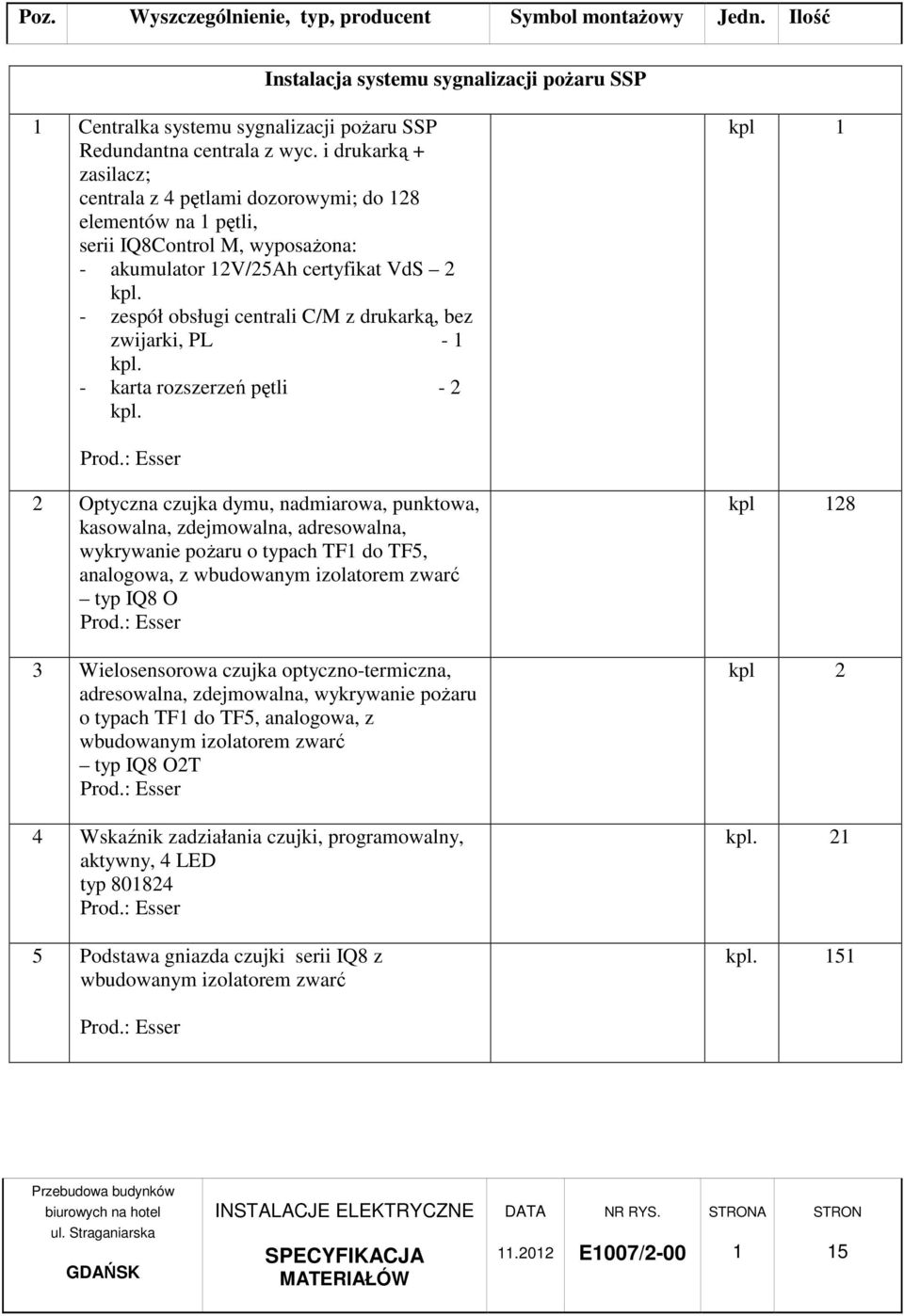

1 Instalacja systemu sygnalizacji pożaru SSP 1 Centralka systemu sygnalizacji pożaru SSP Redundantna centrala z wyc. i drukarką + zasilacz; centrala z 4 pętlami dozorowymi; do 128 elementów na 1 pętli, serii IQ8Control M, wyposażona: - akumulator 12V/25Ah certyfikat VdS 2 kpl. - zespół obsługi centrali C/M z drukarką, bez zwijarki, PL - 1 kpl. - karta rozszerzeń pętli - 2 kpl. kpl 1 Prod.: Esser 2 Optyczna czujka dymu, nadmiarowa, punktowa, kasowalna, zdejmowalna, adresowalna, wykrywanie pożaru o typach TF1 do TF5, analogowa, z wbudowanym izolatorem zwarć typ IQ8 O Prod.: Esser 3 Wielosensorowa czujka optyczno-termiczna, adresowalna, zdejmowalna, wykrywanie pożaru o typach TF1 do TF5, analogowa, z wbudowanym izolatorem zwarć typ IQ8 O2T Prod.: Esser 4 Wskaźnik zadziałania czujki, programowalny, aktywny, 4 LED typ Prod.: Esser 5 Podstawa gniazda czujki serii IQ8 z wbudowanym izolatorem zwarć kpl 128 kpl Prod.: Esser A 1

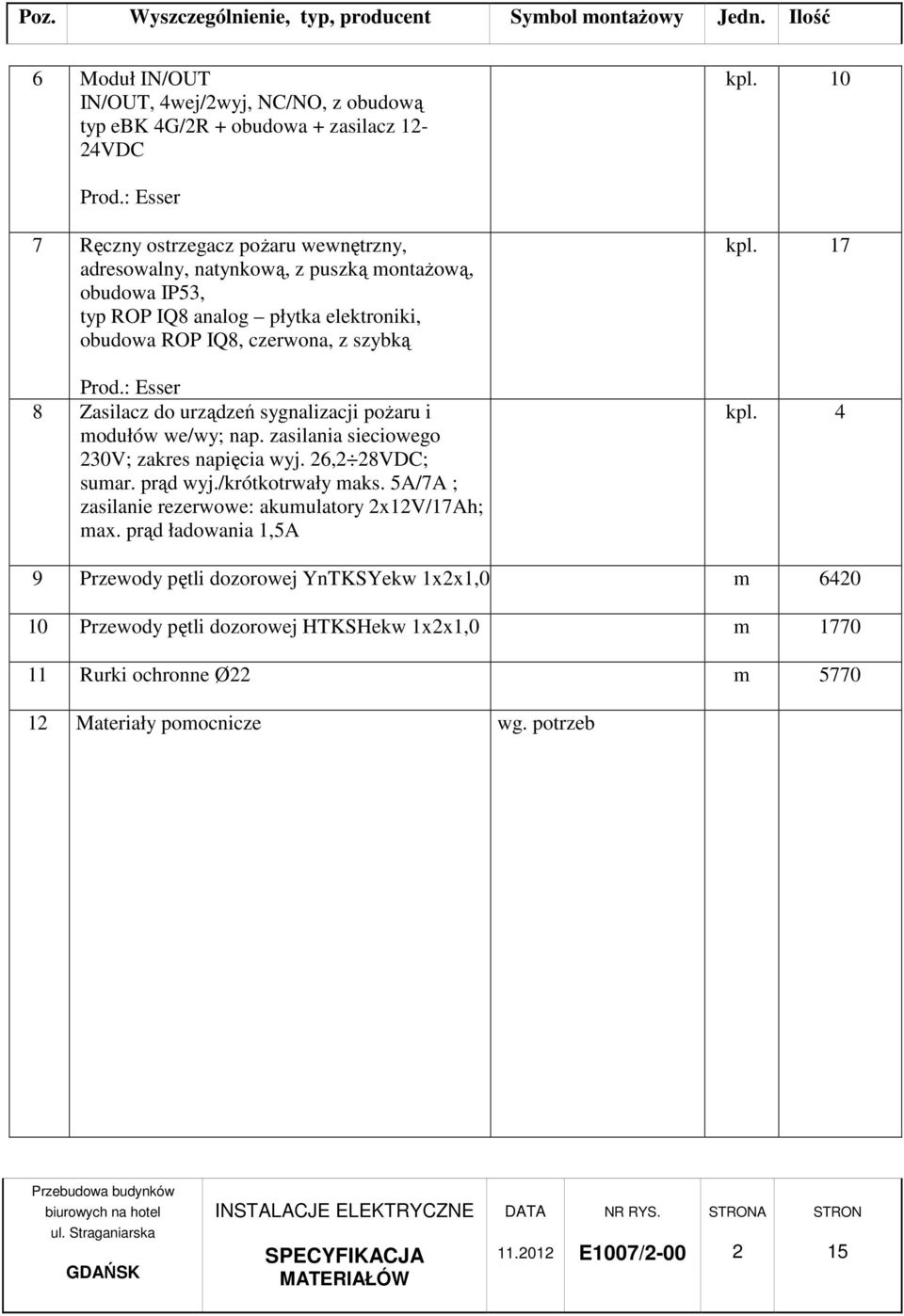

2 6 Moduł IN/OUT IN/OUT, 4wej/2wyj, NC/NO, z obudową typ ebk 4G/2R + obudowa + zasilacz 12-24VDC 0 Prod.: Esser 7 Ręczny ostrzegacz pożaru wewnętrzny, adresowalny, natynkową, z puszką montażową, obudowa IP53, typ ROP IQ8 analog płytka elektroniki, obudowa ROP IQ8, czerwona, z szybką Prod.: Esser 8 Zasilacz do urządzeń sygnalizacji pożaru i modułów we/wy; nap. zasilania sieciowego 230V; zakres napięcia wyj. 26,2 28VDC; sumar. prąd wyj./krótkotrwały maks. 5A/7A ; zasilanie rezerwowe: akumulatory 2x12V/17Ah; max. prąd ładowania 1,5A 7 kpl. 4 9 Przewody pętli dozorowej YnTKSYekw 1x2x1,0 m Przewody pętli dozorowej HTKSHekw 1x2x1,0 m Rurki ochronne Ø22 m Materiały pomocnicze wg. potrzeb A 2

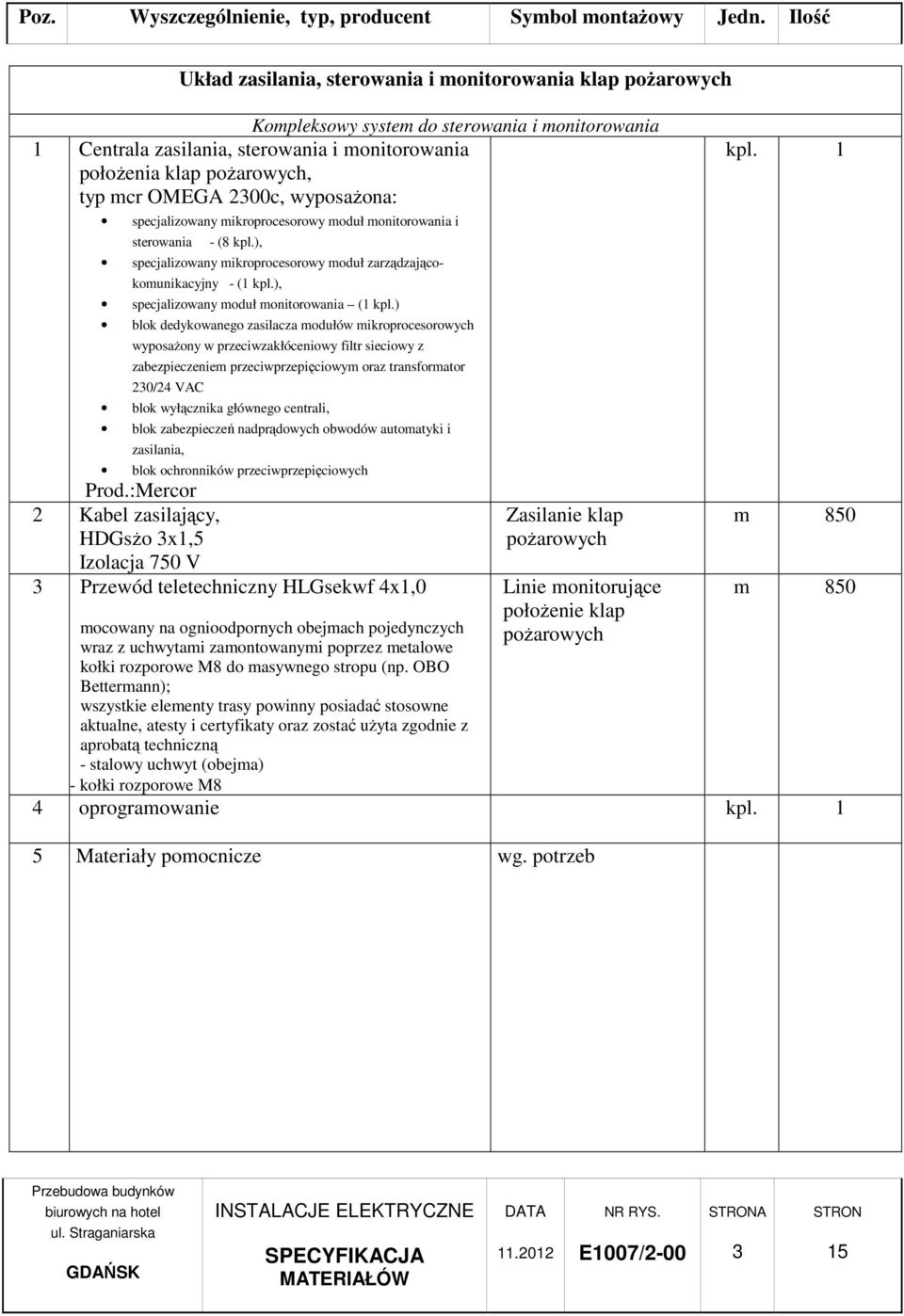

3 Układ zasilania, sterowania i monitorowania klap pożarowych Kompleksowy system do sterowania i monitorowania 1 Centrala zasilania, sterowania i monitorowania położenia klap pożarowych, typ mcr OMEGA 2300c, wyposażona: specjalizowany mikroprocesorowy moduł monitorowania i sterowania - (8 kpl.), specjalizowany mikroprocesorowy moduł zarządzającokomunikacyjny - (1 kpl.), specjalizowany moduł monitorowania (1 kpl.) blok dedykowanego zasilacza modułów mikroprocesorowych wyposażony w przeciwzakłóceniowy filtr sieciowy z zabezpieczeniem przeciwprzepięciowym oraz transformator 230/24 VAC blok wyłącznika głównego centrali, blok zabezpieczeń nadprądowych obwodów automatyki i zasilania, blok ochronników przeciwprzepięciowych Prod.:Mercor 2 Kabel zasilający, HDGsżo 3x1,5 Izolacja 750 V 3 Przewód teletechniczny HLGsekwf 4x1,0 mocowany na ognioodpornych obejmach pojedynczych wraz z uchwytami zamontowanymi poprzez metalowe kołki rozporowe M8 do masywnego stropu (np. OBO Bettermann); wszystkie elementy trasy powinny posiadać stosowne aktualne, atesty i certyfikaty oraz zostać użyta zgodnie z aprobatą techniczną - stalowy uchwyt (obejma) - kołki rozporowe M8 Zasilanie klap pożarowych Linie monitorujące położenie klap pożarowych m 850 m oprogramowanie 5 Materiały pomocnicze wg. potrzeb A 3

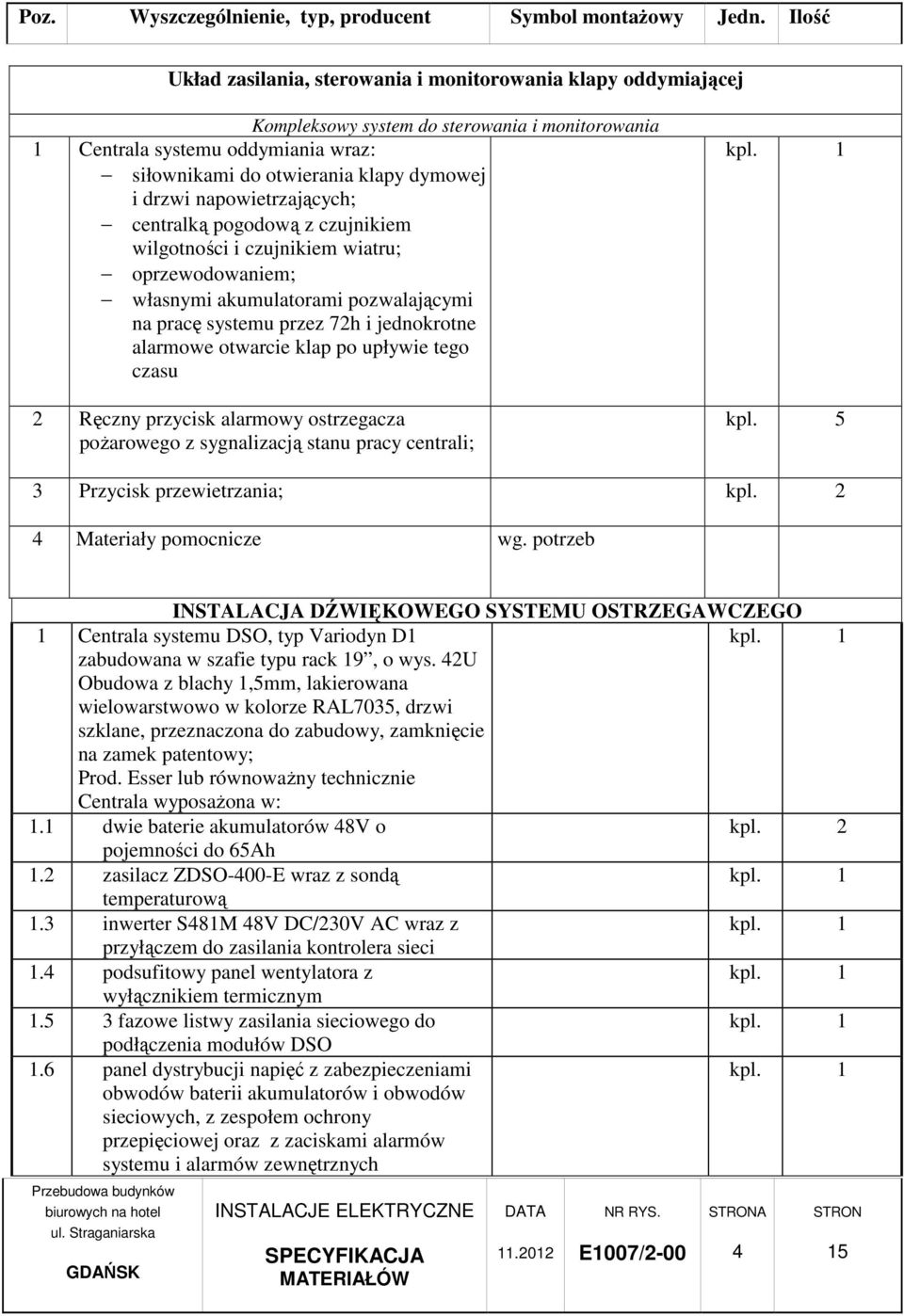

4 Układ zasilania, sterowania i monitorowania klapy oddymiającej Kompleksowy system do sterowania i monitorowania 1 Centrala systemu oddymiania wraz: siłownikami do otwierania klapy dymowej i drzwi napowietrzających; centralką pogodową z czujnikiem wilgotności i czujnikiem wiatru; oprzewodowaniem; własnymi akumulatorami pozwalającymi na pracę systemu przez 72h i jednokrotne alarmowe otwarcie klap po upływie tego czasu 2 Ręczny przycisk alarmowy ostrzegacza pożarowego z sygnalizacją stanu pracy centrali; kpl. 5 3 Przycisk przewietrzania; 4 Materiały pomocnicze wg. potrzeb INSTALACJA DŹWIĘKOWEGO SYSTEMU OSTRZEGAWCZEGO 1 Centrala systemu DSO, typ Variodyn D1 zabudowana w szafie typu rack 19, o wys. 42U Obudowa z blachy 1,5mm, lakierowana wielowarstwowo w kolorze RAL7035, drzwi szklane, przeznaczona do zabudowy, zamknięcie na zamek patentowy; Prod. Esser lub równoważny technicznie Centrala wyposażona w: 1.1 dwie baterie akumulatorów 48V o pojemności do 65Ah 1.2 zasilacz ZDSO-400-E wraz z sondą temperaturową 1.3 inwerter S481M 48V DC/230V AC wraz z przyłączem do zasilania kontrolera sieci 1.4 podsufitowy panel wentylatora z wyłącznikiem termicznym fazowe listwy zasilania sieciowego do podłączenia modułów DSO 1.6 panel dystrybucji napięć z zabezpieczeniami obwodów baterii akumulatorów i obwodów sieciowych, z zespołem ochrony przepięciowej oraz z zaciskami alarmów systemu i alarmów zewnętrznych A 4

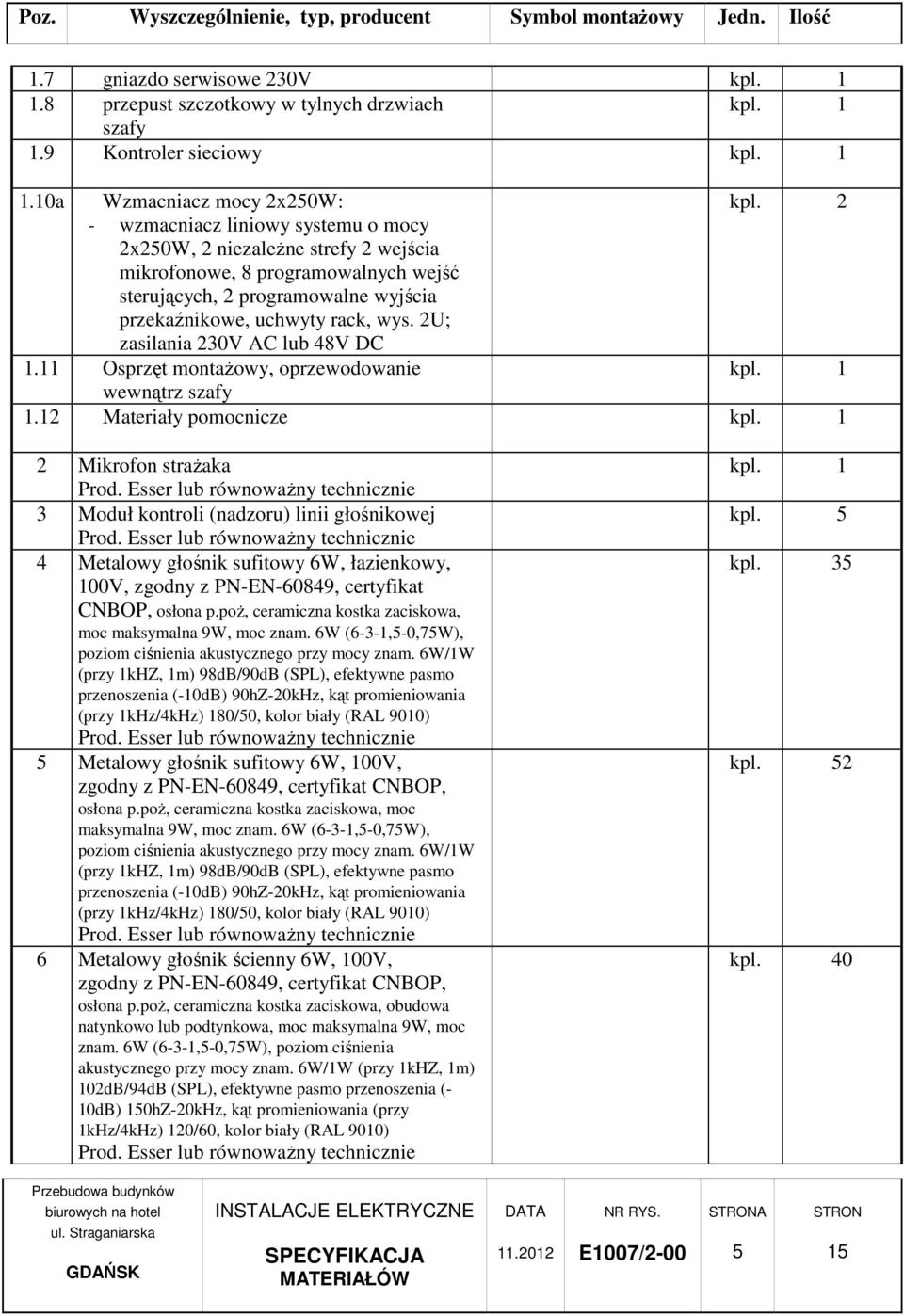

5 1.7 gniazdo serwisowe 230V 1.8 przepust szczotkowy w tylnych drzwiach szafy 1.9 Kontroler sieciowy 1.10a Wzmacniacz mocy 2x250W: - wzmacniacz liniowy systemu o mocy 2x250W, 2 niezależne strefy 2 wejścia mikrofonowe, 8 programowalnych wejść sterujących, 2 programowalne wyjścia przekaźnikowe, uchwyty rack, wys. 2U; zasilania 230V AC lub 48V DC 1.11 Osprzęt montażowy, oprzewodowanie wewnątrz szafy 1.12 Materiały pomocnicze 2 Mikrofon strażaka Prod. Esser lub równoważny technicznie 3 Moduł kontroli (nadzoru) linii głośnikowej Prod. Esser lub równoważny technicznie 4 Metalowy głośnik sufitowy 6W, łazienkowy, 100V, zgodny z PN-EN-60849, certyfikat CNBOP, osłona p.poż, ceramiczna kostka zaciskowa, moc maksymalna 9W, moc znam. 6W (6-3-1,5-0,75W), poziom ciśnienia akustycznego przy mocy znam. 6W/1W (przy 1kHZ, 1m) 98dB/90dB (SPL), efektywne pasmo przenoszenia (-10dB) 90hZ-20kHz, kąt promieniowania (przy 1kHz/4kHz) 180/50, kolor biały (RAL 9010) Prod. Esser lub równoważny technicznie 5 Metalowy głośnik sufitowy 6W, 100V, zgodny z PN-EN-60849, certyfikat CNBOP, osłona p.poż, ceramiczna kostka zaciskowa, moc maksymalna 9W, moc znam. 6W (6-3-1,5-0,75W), poziom ciśnienia akustycznego przy mocy znam. 6W/1W (przy 1kHZ, 1m) 98dB/90dB (SPL), efektywne pasmo przenoszenia (-10dB) 90hZ-20kHz, kąt promieniowania (przy 1kHz/4kHz) 180/50, kolor biały (RAL 9010) Prod. Esser lub równoważny technicznie 6 Metalowy głośnik ścienny 6W, 100V, zgodny z PN-EN-60849, certyfikat CNBOP, osłona p.poż, ceramiczna kostka zaciskowa, obudowa natynkowo lub podtynkowa, moc maksymalna 9W, moc znam. 6W (6-3-1,5-0,75W), poziom ciśnienia akustycznego przy mocy znam. 6W/1W (przy 1kHZ, 1m) 102dB/94dB (SPL), efektywne pasmo przenoszenia (- 10dB) 0hZ-20kHz, kąt promieniowania (przy 1kHz/4kHz) 120/60, kolor biały (RAL 9010) Prod. Esser lub równoważny technicznie kpl. 5 kpl. 35 kpl. 52 kpl. 40 A 5

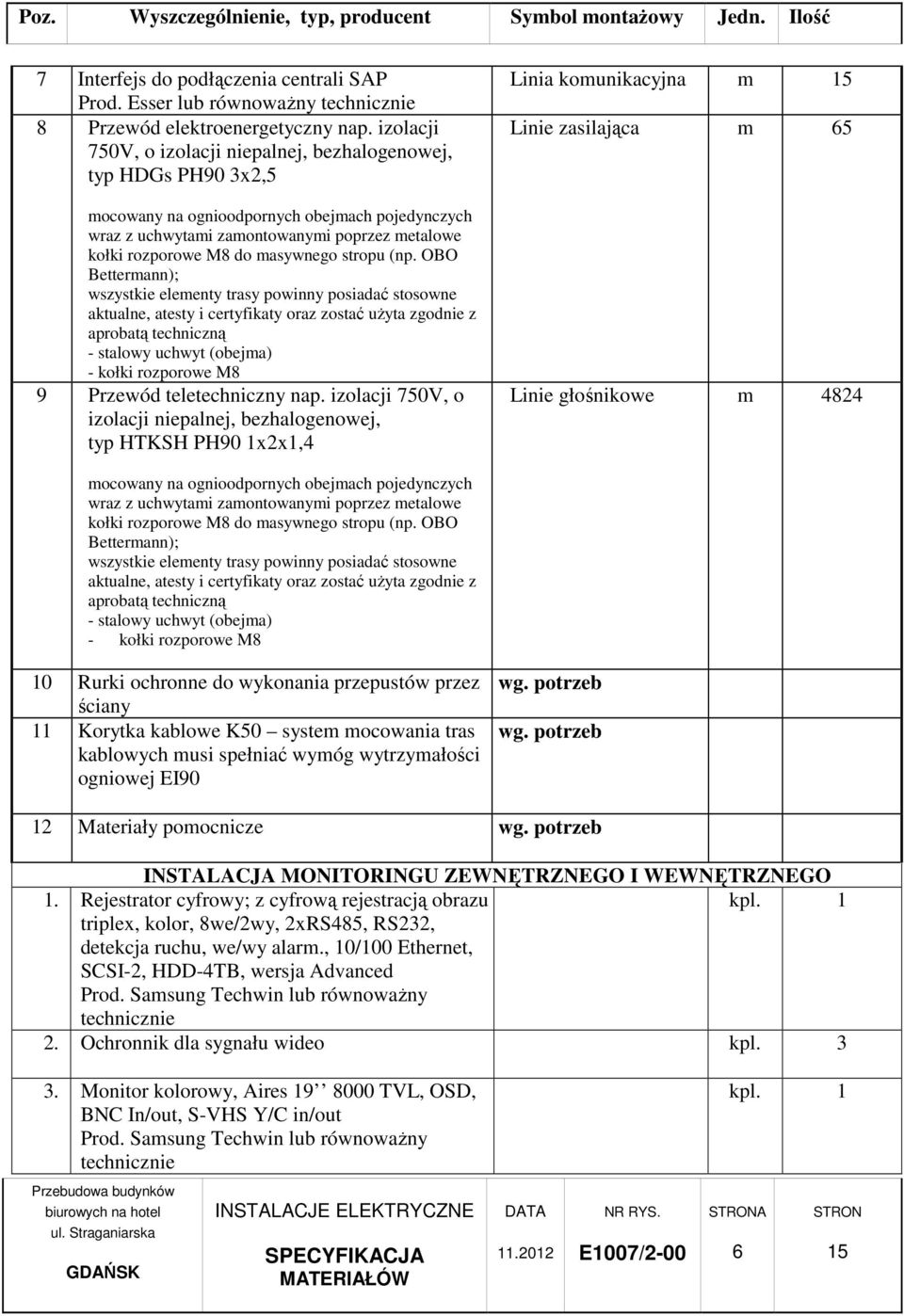

6 7 Interfejs do podłączenia centrali SAP Prod. Esser lub równoważny technicznie 8 Przewód elektroenergetyczny nap. izolacji 750V, o izolacji niepalnej, bezhalogenowej, typ HDGs PH90 3x2,5 mocowany na ognioodpornych obejmach pojedynczych wraz z uchwytami zamontowanymi poprzez metalowe kołki rozporowe M8 do masywnego stropu (np. OBO Bettermann); wszystkie elementy trasy powinny posiadać stosowne aktualne, atesty i certyfikaty oraz zostać użyta zgodnie z aprobatą techniczną - stalowy uchwyt (obejma) - kołki rozporowe M8 9 Przewód teletechniczny nap. izolacji 750V, o izolacji niepalnej, bezhalogenowej, typ HTKSH PH90 1x2x1,4 Linia komunikacyjna m Linie zasilająca m 65 Linie głośnikowe m 4824 mocowany na ognioodpornych obejmach pojedynczych wraz z uchwytami zamontowanymi poprzez metalowe kołki rozporowe M8 do masywnego stropu (np. OBO Bettermann); wszystkie elementy trasy powinny posiadać stosowne aktualne, atesty i certyfikaty oraz zostać użyta zgodnie z aprobatą techniczną - stalowy uchwyt (obejma) - kołki rozporowe M8 10 Rurki ochronne do wykonania przepustów przez ściany 11 Korytka kablowe K50 system mocowania tras kablowych musi spełniać wymóg wytrzymałości ogniowej EI90 wg. potrzeb wg. potrzeb 12 Materiały pomocnicze wg. potrzeb INSTALACJA MONITORINGU ZEWNĘTRZNEGO I WEWNĘTRZNEGO 1. Rejestrator cyfrowy; z cyfrową rejestracją obrazu triplex, kolor, 8we/2wy, 2xRS485, RS232, detekcja ruchu, we/wy alarm., 10/100 Ethernet, SCSI-2, HDD-4TB, wersja Advanced Prod. Samsung Techwin lub równoważny technicznie 2. Ochronnik dla sygnału wideo kpl Monitor kolorowy, Aires TVL, OSD, BNC In/out, S-VHS Y/C in/out Prod. Samsung Techwin lub równoważny technicznie A 6

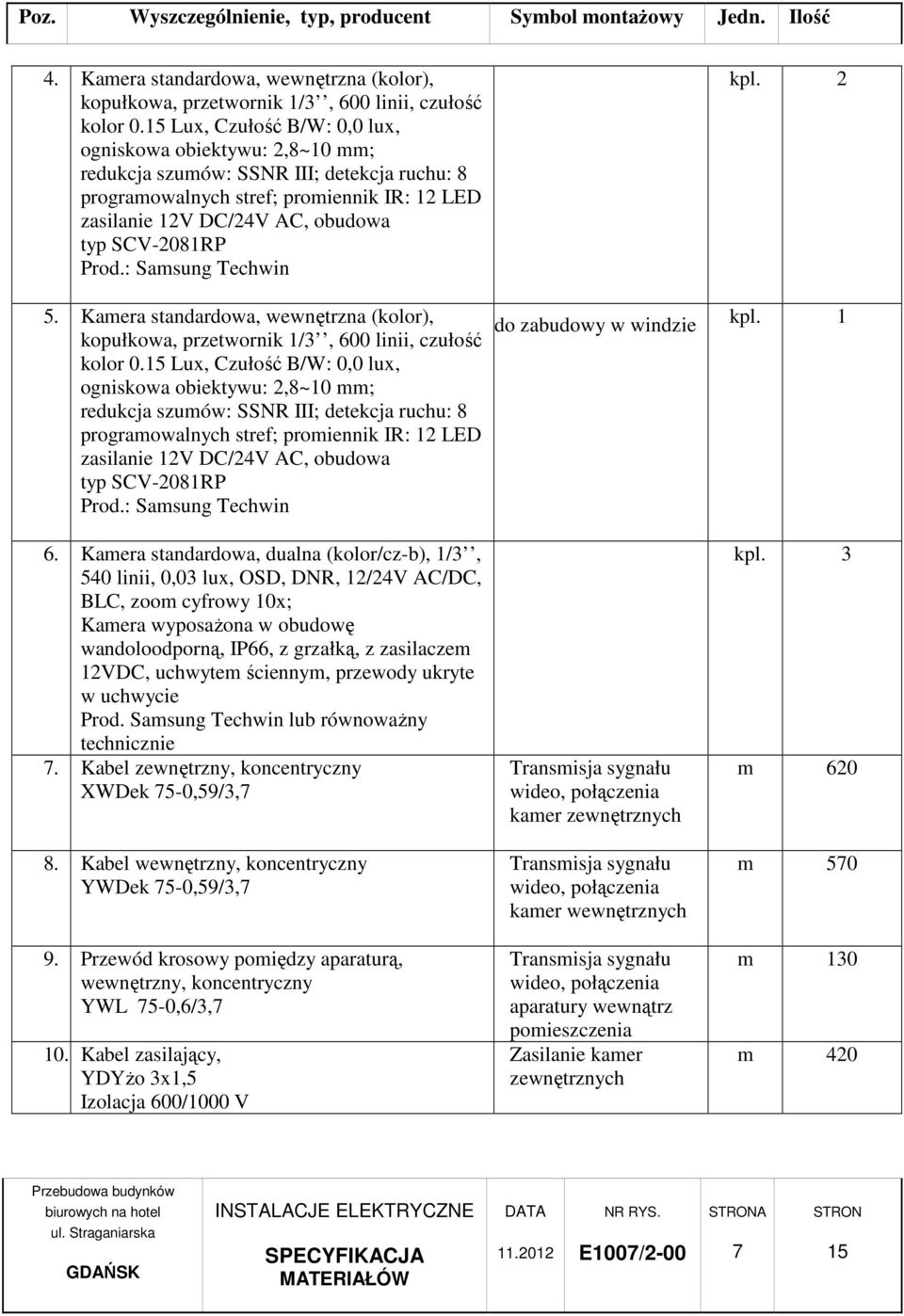

7 4. Kamera standardowa, wewnętrzna (kolor), kopułkowa, przetwornik 1/3, 600 linii, czułość kolor 0. Lux, Czułość B/W: 0,0 lux, ogniskowa obiektywu: 2,8~10 mm; redukcja szumów: SSNR III; detekcja ruchu: 8 programowalnych stref; promiennik IR: 12 LED zasilanie 12V DC/24V AC, obudowa typ SCV-2081RP Prod.: Samsung Techwin 5. Kamera standardowa, wewnętrzna (kolor), kopułkowa, przetwornik 1/3, 600 linii, czułość kolor 0. Lux, Czułość B/W: 0,0 lux, ogniskowa obiektywu: 2,8~10 mm; redukcja szumów: SSNR III; detekcja ruchu: 8 programowalnych stref; promiennik IR: 12 LED zasilanie 12V DC/24V AC, obudowa typ SCV-2081RP Prod.: Samsung Techwin 6. Kamera standardowa, dualna (kolor/cz-b), 1/3, 540 linii, 0,03 lux, OSD, DNR, 12/24V AC/DC, BLC, zoom cyfrowy 10x; Kamera wyposażona w obudowę wandoloodporną, IP66, z grzałką, z zasilaczem 12VDC, uchwytem ściennym, przewody ukryte w uchwycie Prod. Samsung Techwin lub równoważny technicznie 7. Kabel zewnętrzny, koncentryczny XWDek 75-0,59/3,7 8. Kabel wewnętrzny, koncentryczny YWDek 75-0,59/3,7 9. Przewód krosowy pomiędzy aparaturą, wewnętrzny, koncentryczny YWL 75-0,6/3,7 10. Kabel zasilający, YDYżo 3x1,5 Izolacja 600/1000 V do zabudowy w windzie Transmisja sygnału wideo, połączenia kamer zewnętrznych Transmisja sygnału wideo, połączenia kamer wewnętrznych Transmisja sygnału wideo, połączenia aparatury wewnątrz pomieszczenia Zasilanie kamer zewnętrznych kpl. 3 m 620 m 570 m 130 m 420 A 7

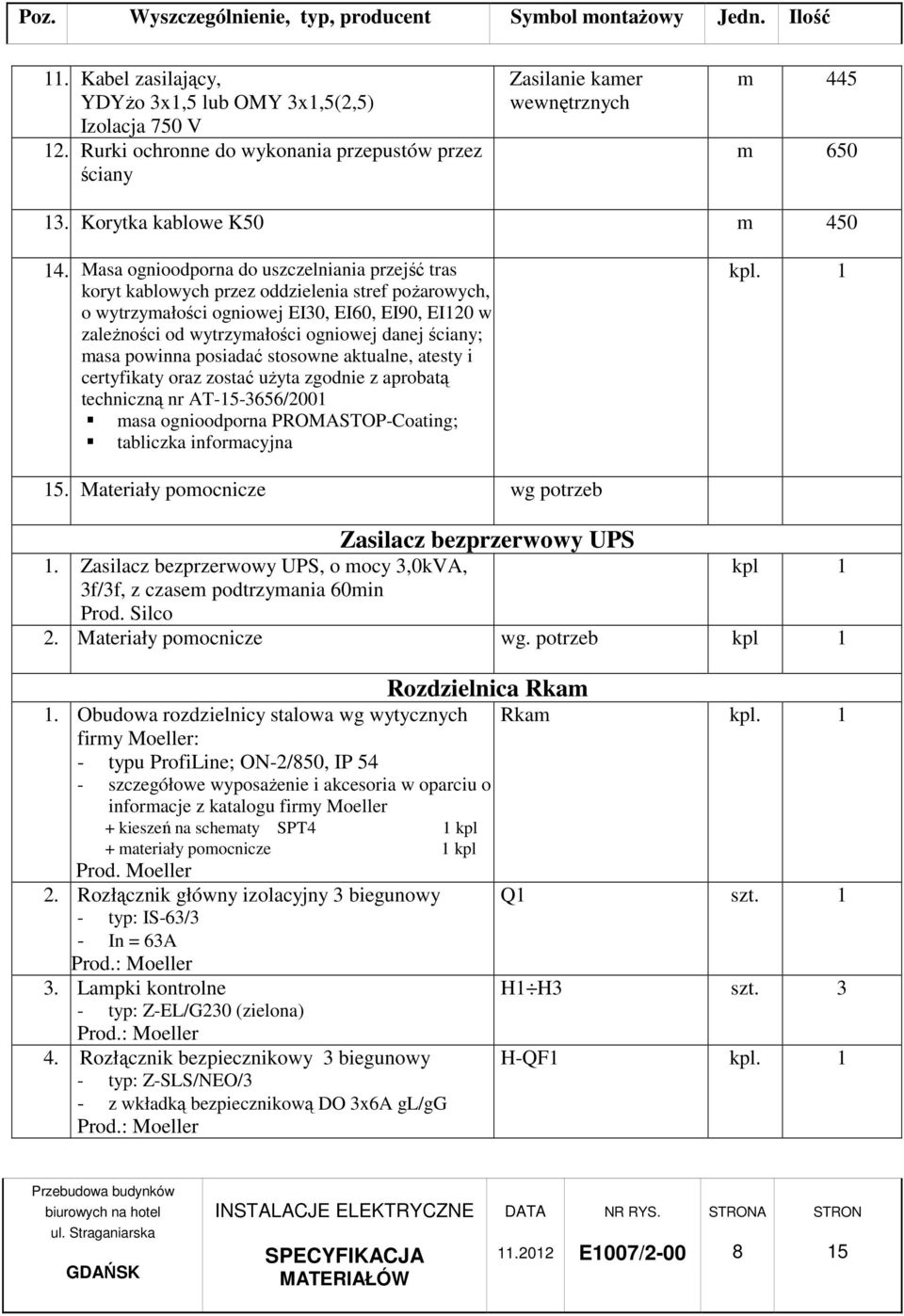

8 11. Kabel zasilający, YDYżo 3x1,5 lub OMY 3x1,5(2,5) Izolacja 750 V 12. Rurki ochronne do wykonania przepustów przez ściany Zasilanie kamer wewnętrznych m 445 m Korytka kablowe K50 m Masa ognioodporna do uszczelniania przejść tras koryt kablowych przez oddzielenia stref pożarowych, o wytrzymałości ogniowej EI30, EI60, EI90, EI120 w zależności od wytrzymałości ogniowej danej ściany; masa powinna posiadać stosowne aktualne, atesty i certyfikaty oraz zostać użyta zgodnie z aprobatą techniczną nr AT--3656/2001 masa ognioodporna PROMASTOP-Coating; tabliczka informacyjna. Materiały pomocnicze wg potrzeb Zasilacz bezprzerwowy UPS 1. Zasilacz bezprzerwowy UPS, o mocy 3,0kVA, 3f/3f, z czasem podtrzymania 60min kpl 1 Prod. Silco 2. Materiały pomocnicze wg. potrzeb kpl 1 Rozdzielnica Rkam 1. Obudowa rozdzielnicy stalowa wg wytycznych Rkam firmy Moeller: - typu ProfiLine; ON-2/850, IP 54 - szczegółowe wyposażenie i akcesoria w oparciu o informacje z katalogu firmy Moeller + kieszeń na schematy SPT4 1 kpl + materiały pomocnicze 1 kpl Prod. Moeller 2. Rozłącznik główny izolacyjny 3 biegunowy Q1 szt. 1 - typ: IS-63/3 - In = 63A Prod.: Moeller 3. Lampki kontrolne H1 H3 szt. 3 - typ: Z-EL/G230 (zielona) Prod.: Moeller 4. Rozłącznik bezpiecznikowy 3 biegunowy H-QF1 - typ: Z-SLS/NEO/3 - z wkładką bezpiecznikową DO 3x6A gl/gg Prod.: Moeller A 8

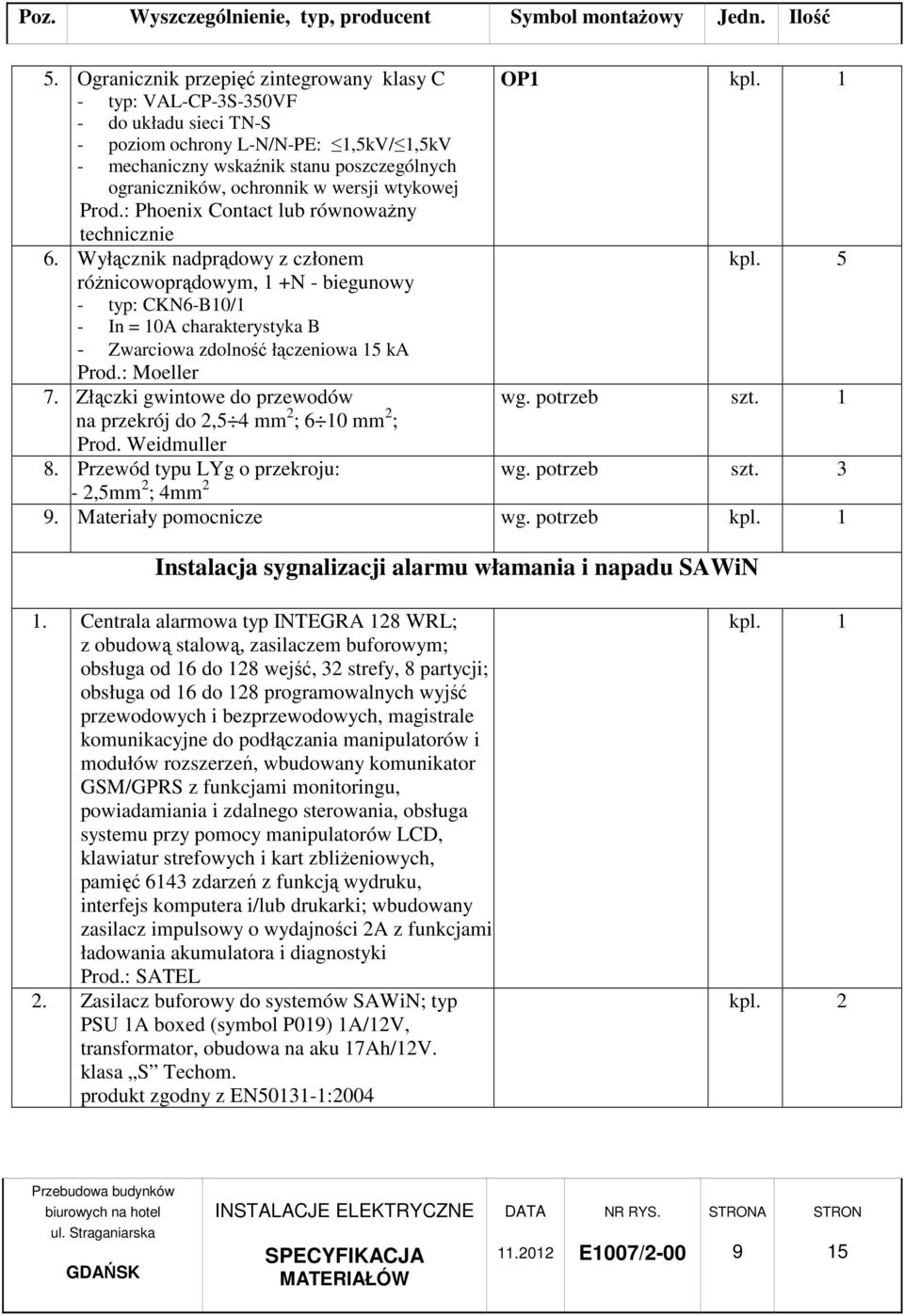

9 5. Ogranicznik przepięć zintegrowany klasy C OP1 - typ: VAL-CP-3S-350VF - do układu sieci TN-S - poziom ochrony L-N/N-PE: 1,5kV/ 1,5kV - mechaniczny wskaźnik stanu poszczególnych ograniczników, ochronnik w wersji wtykowej Prod.: Phoenix Contact lub równoważny technicznie 6. Wyłącznik nadprądowy z członem kpl. 5 różnicowoprądowym, 1 +N - biegunowy - typ: CKN6-B10/1 - In = 10A charakterystyka B - Zwarciowa zdolność łączeniowa ka Prod.: Moeller 7. Złączki gwintowe do przewodów wg. potrzeb szt. 1 na przekrój do 2,5 4 mm 2 ; 6 10 mm 2 ; Prod. Weidmuller 8. Przewód typu LYg o przekroju: wg. potrzeb szt. 3-2,5mm 2 ; 4mm 2 9. Materiały pomocnicze wg. potrzeb Instalacja sygnalizacji alarmu włamania i napadu SAWiN 1. Centrala alarmowa typ INTEGRA 128 WRL; z obudową stalową, zasilaczem buforowym; obsługa od 16 do 128 wejść, 32 strefy, 8 partycji; obsługa od 16 do 128 programowalnych wyjść przewodowych i bezprzewodowych, magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń, wbudowany komunikator GSM/GPRS z funkcjami monitoringu, powiadamiania i zdalnego sterowania, obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych i kart zbliżeniowych, pamięć 6143 zdarzeń z funkcją wydruku, interfejs komputera i/lub drukarki; wbudowany zasilacz impulsowy o wydajności 2A z funkcjami ładowania akumulatora i diagnostyki 2. Zasilacz buforowy do systemów SAWiN; typ PSU 1A boxed (symbol P019) 1A/12V, transformator, obudowa na aku 17Ah/12V. klasa S Techom. produkt zgodny z EN :2004 A 9

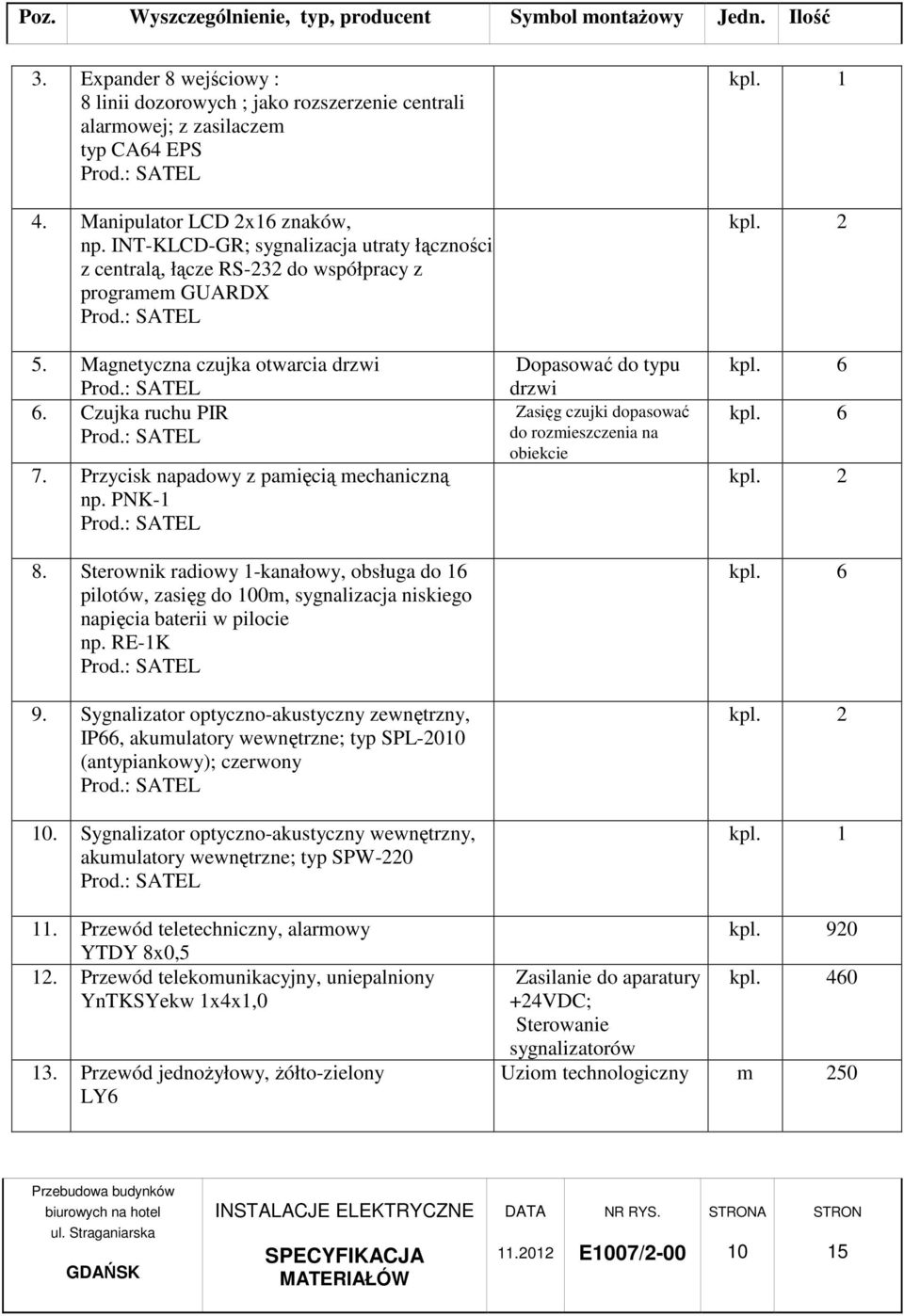

10 3. Expander 8 wejściowy : 8 linii dozorowych ; jako rozszerzenie centrali alarmowej; z zasilaczem typ CA64 EPS 4. Manipulator LCD 2x16 znaków, np. INT-KLCD-GR; sygnalizacja utraty łączności z centralą, łącze RS-232 do współpracy z programem GUARDX 5. Magnetyczna czujka otwarcia drzwi 6. Czujka ruchu PIR 7. Przycisk napadowy z pamięcią mechaniczną np. PNK-1 8. Sterownik radiowy 1-kanałowy, obsługa do 16 pilotów, zasięg do 100m, sygnalizacja niskiego napięcia baterii w pilocie np. RE-1K 9. Sygnalizator optyczno-akustyczny zewnętrzny, IP66, akumulatory wewnętrzne; typ SPL-2010 (antypiankowy); czerwony 10. Sygnalizator optyczno-akustyczny wewnętrzny, akumulatory wewnętrzne; typ SPW-220 Dopasować do typu drzwi Zasięg czujki dopasować do rozmieszczenia na obiekcie kpl. 6 kpl. 6 kpl Przewód teletechniczny, alarmowy YTDY 8x0,5 12. Przewód telekomunikacyjny, uniepalniony YnTKSYekw 1x4x1,0 13. Przewód jednożyłowy, żółto-zielony LY6 kpl. 920 Zasilanie do aparatury +24VDC; Sterowanie sygnalizatorów kpl. 460 Uziom technologiczny m 250 A 10

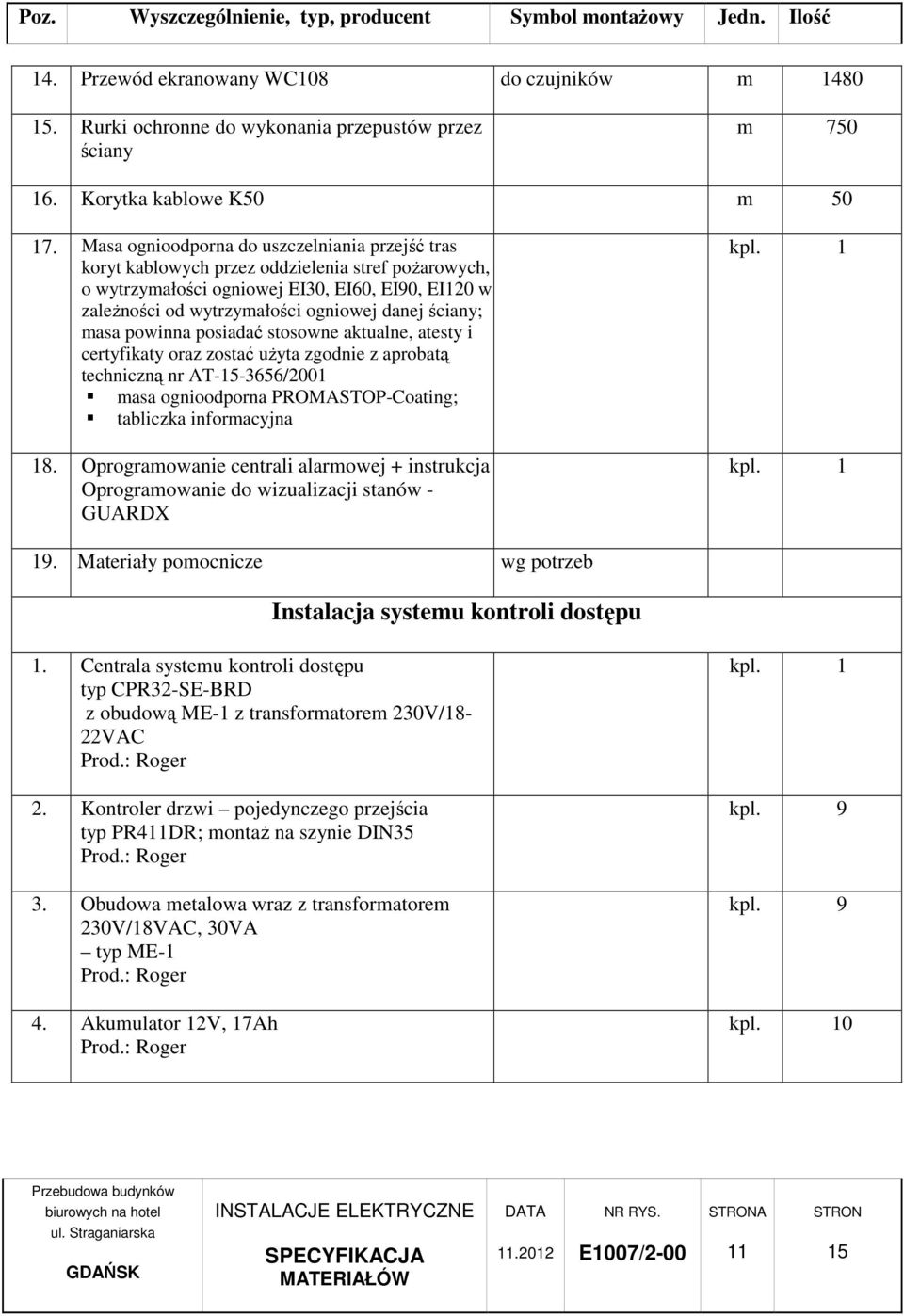

11 14. Przewód ekranowany WC108 do czujników m Rurki ochronne do wykonania przepustów przez ściany m Korytka kablowe K50 m Masa ognioodporna do uszczelniania przejść tras koryt kablowych przez oddzielenia stref pożarowych, o wytrzymałości ogniowej EI30, EI60, EI90, EI120 w zależności od wytrzymałości ogniowej danej ściany; masa powinna posiadać stosowne aktualne, atesty i certyfikaty oraz zostać użyta zgodnie z aprobatą techniczną nr AT--3656/2001 masa ognioodporna PROMASTOP-Coating; tabliczka informacyjna 18. Oprogramowanie centrali alarmowej + instrukcja Oprogramowanie do wizualizacji stanów - GUARDX 19. Materiały pomocnicze wg potrzeb Instalacja systemu kontroli dostępu 1. Centrala systemu kontroli dostępu typ CPR32-SE-BRD z obudową ME-1 z transformatorem 230V/18-22VAC Prod.: Roger 2. Kontroler drzwi pojedynczego przejścia typ PR411DR; montaż na szynie DIN35 Prod.: Roger 3. Obudowa metalowa wraz z transformatorem 230V/18VAC, 30VA typ ME-1 Prod.: Roger 4. Akumulator 12V, 17Ah Prod.: Roger kpl. 9 kpl. 9 0 A 11

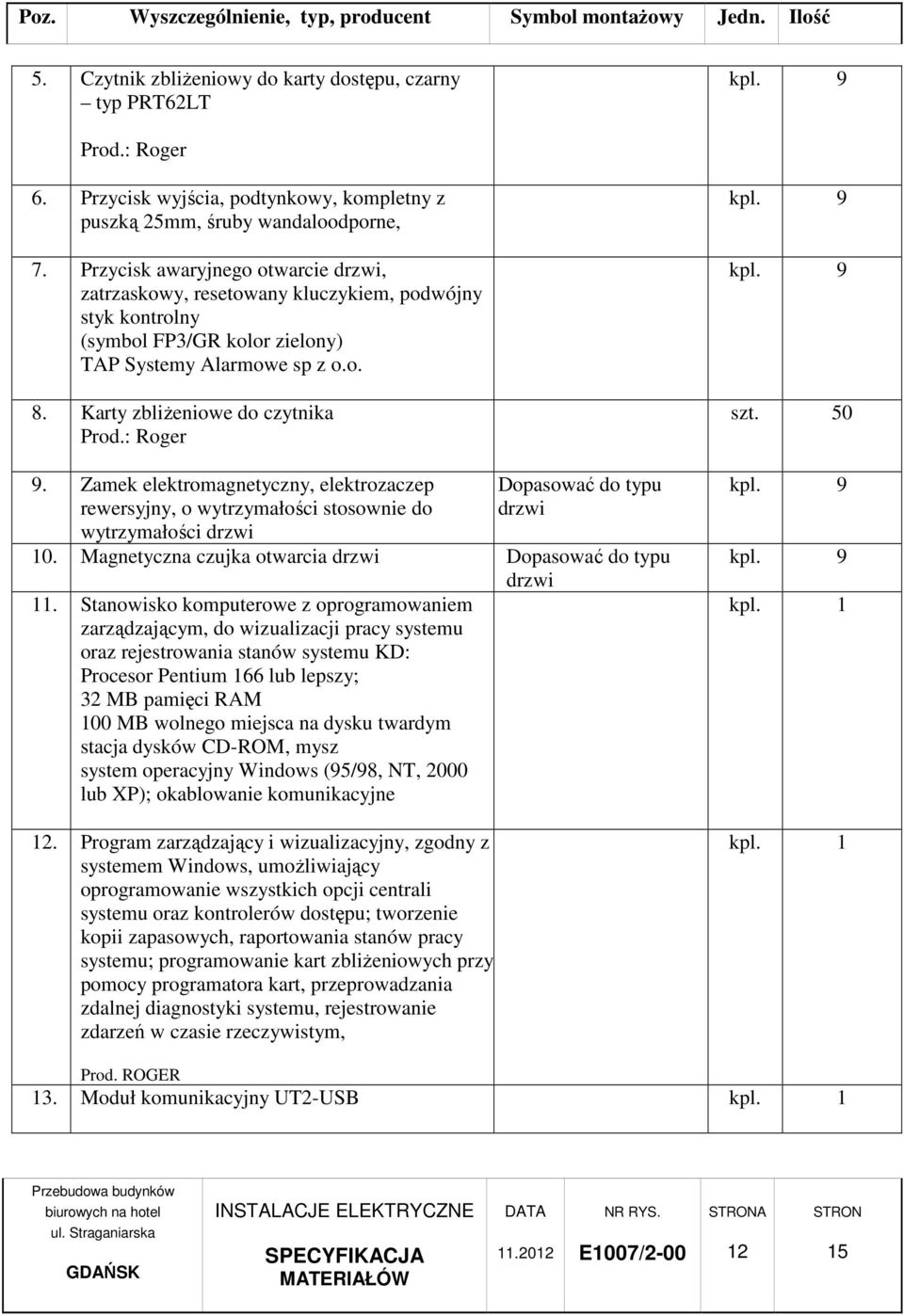

12 5. Czytnik zbliżeniowy do karty dostępu, czarny typ PRT62LT kpl. 9 Prod.: Roger 6. Przycisk wyjścia, podtynkowy, kompletny z puszką 25mm, śruby wandaloodporne, 7. Przycisk awaryjnego otwarcie drzwi, zatrzaskowy, resetowany kluczykiem, podwójny styk kontrolny (symbol FP3/GR kolor zielony) TAP Systemy Alarmowe sp z o.o. 8. Karty zbliżeniowe do czytnika Prod.: Roger 9. Zamek elektromagnetyczny, elektrozaczep rewersyjny, o wytrzymałości stosownie do wytrzymałości drzwi Dopasować do typu drzwi 10. Magnetyczna czujka otwarcia drzwi Dopasować do typu drzwi 11. Stanowisko komputerowe z oprogramowaniem zarządzającym, do wizualizacji pracy systemu oraz rejestrowania stanów systemu KD: Procesor Pentium 166 lub lepszy; 32 MB pamięci RAM 100 MB wolnego miejsca na dysku twardym stacja dysków CD-ROM, mysz system operacyjny Windows (95/98, NT, 2000 lub XP); okablowanie komunikacyjne 12. Program zarządzający i wizualizacyjny, zgodny z systemem Windows, umożliwiający oprogramowanie wszystkich opcji centrali systemu oraz kontrolerów dostępu; tworzenie kopii zapasowych, raportowania stanów pracy systemu; programowanie kart zbliżeniowych przy pomocy programatora kart, przeprowadzania zdalnej diagnostyki systemu, rejestrowanie zdarzeń w czasie rzeczywistym, kpl. 9 kpl. 9 szt. 50 kpl. 9 kpl. 9 Prod. ROGER 13. Moduł komunikacyjny UT2-USB A 12

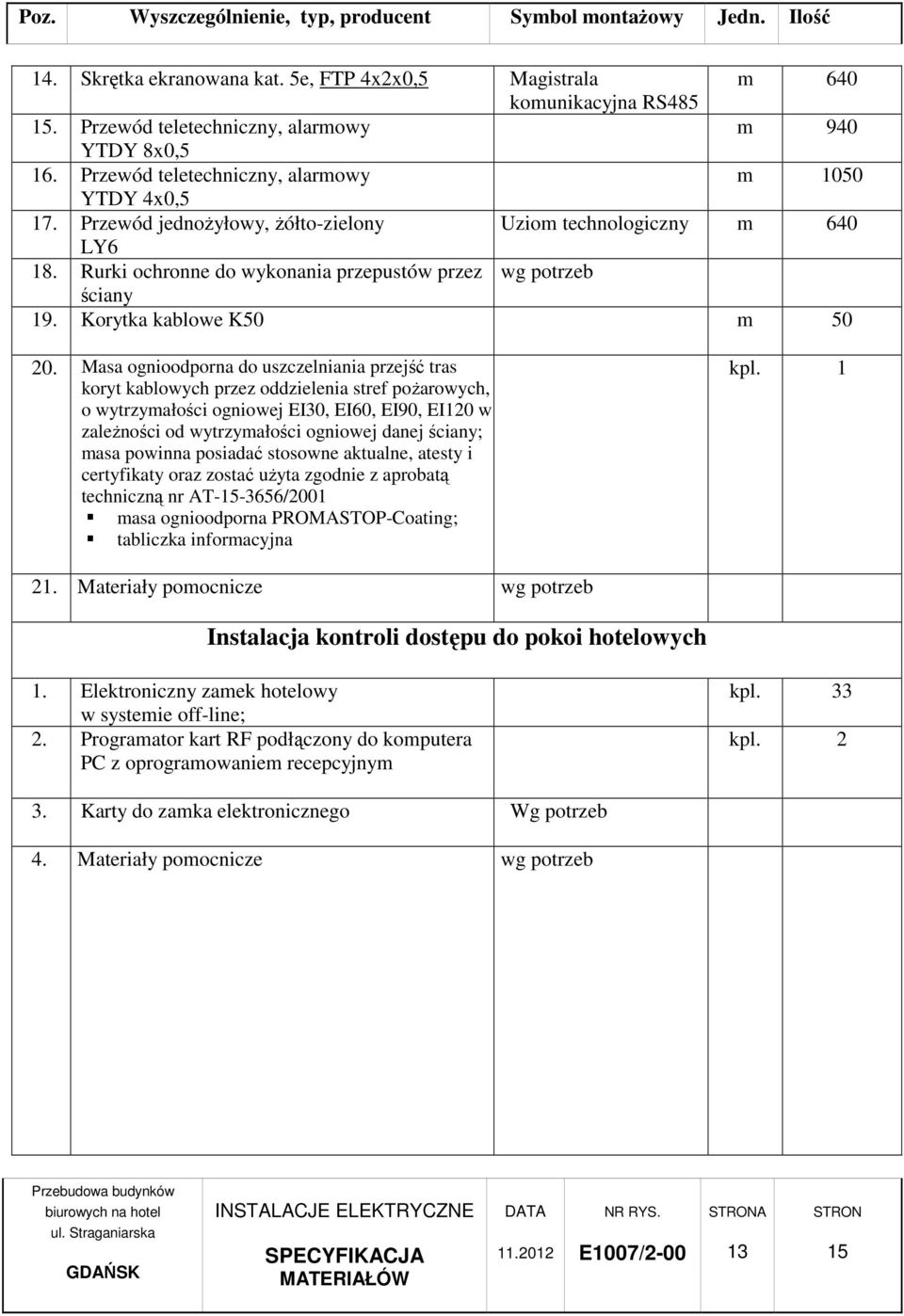

13 14. Skrętka ekranowana kat. 5e, FTP 4x2x0,5 Magistrala m 640 komunikacyjna RS485. Przewód teletechniczny, alarmowy m 940 YTDY 8x0,5 16. Przewód teletechniczny, alarmowy m 1050 YTDY 4x0,5 17. Przewód jednożyłowy, żółto-zielony Uziom technologiczny m 640 LY6 18. Rurki ochronne do wykonania przepustów przez wg potrzeb ściany 19. Korytka kablowe K50 m Masa ognioodporna do uszczelniania przejść tras koryt kablowych przez oddzielenia stref pożarowych, o wytrzymałości ogniowej EI30, EI60, EI90, EI120 w zależności od wytrzymałości ogniowej danej ściany; masa powinna posiadać stosowne aktualne, atesty i certyfikaty oraz zostać użyta zgodnie z aprobatą techniczną nr AT--3656/2001 masa ognioodporna PROMASTOP-Coating; tabliczka informacyjna 21. Materiały pomocnicze wg potrzeb Instalacja kontroli dostępu do pokoi hotelowych 1. Elektroniczny zamek hotelowy w systemie off-line; 2. Programator kart RF podłączony do komputera PC z oprogramowaniem recepcyjnym kpl Karty do zamka elektronicznego Wg potrzeb 4. Materiały pomocnicze wg potrzeb A 13

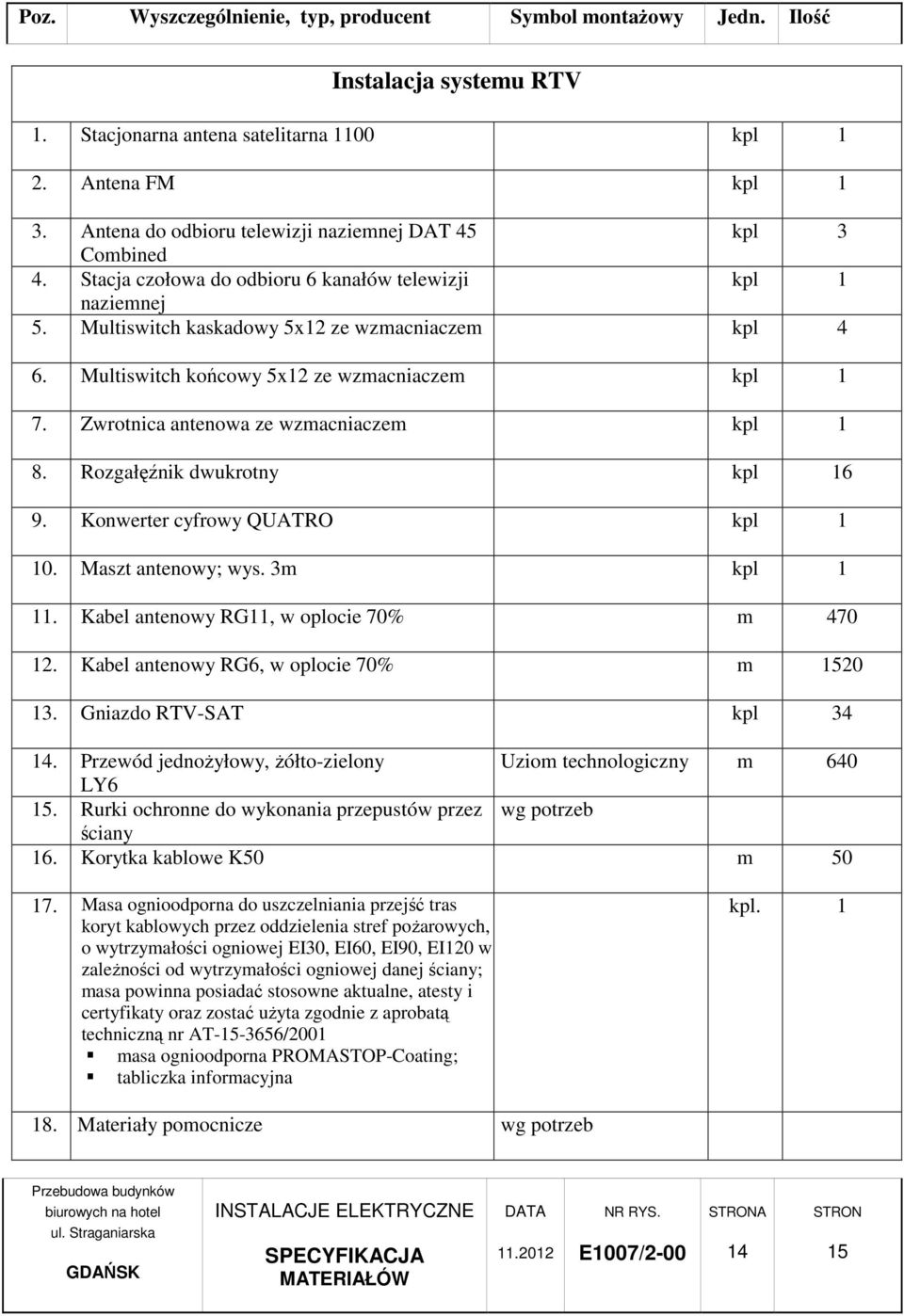

14 Instalacja systemu RTV 1. Stacjonarna antena satelitarna 1100 kpl 1 2. Antena FM kpl 1 3. Antena do odbioru telewizji naziemnej DAT 45 kpl 3 Combined 4. Stacja czołowa do odbioru 6 kanałów telewizji kpl 1 naziemnej 5. Multiswitch kaskadowy 5x12 ze wzmacniaczem kpl 4 6. Multiswitch końcowy 5x12 ze wzmacniaczem kpl 1 7. Zwrotnica antenowa ze wzmacniaczem kpl 1 8. Rozgałęźnik dwukrotny kpl Konwerter cyfrowy QUATRO kpl Maszt antenowy; wys. 3m kpl Kabel antenowy RG11, w oplocie 70% m Kabel antenowy RG6, w oplocie 70% m Gniazdo RTV-SAT kpl Przewód jednożyłowy, żółto-zielony Uziom technologiczny m 640 LY6. Rurki ochronne do wykonania przepustów przez wg potrzeb ściany 16. Korytka kablowe K50 m Masa ognioodporna do uszczelniania przejść tras koryt kablowych przez oddzielenia stref pożarowych, o wytrzymałości ogniowej EI30, EI60, EI90, EI120 w zależności od wytrzymałości ogniowej danej ściany; masa powinna posiadać stosowne aktualne, atesty i certyfikaty oraz zostać użyta zgodnie z aprobatą techniczną nr AT--3656/2001 masa ognioodporna PROMASTOP-Coating; tabliczka informacyjna 18. Materiały pomocnicze wg potrzeb A 14

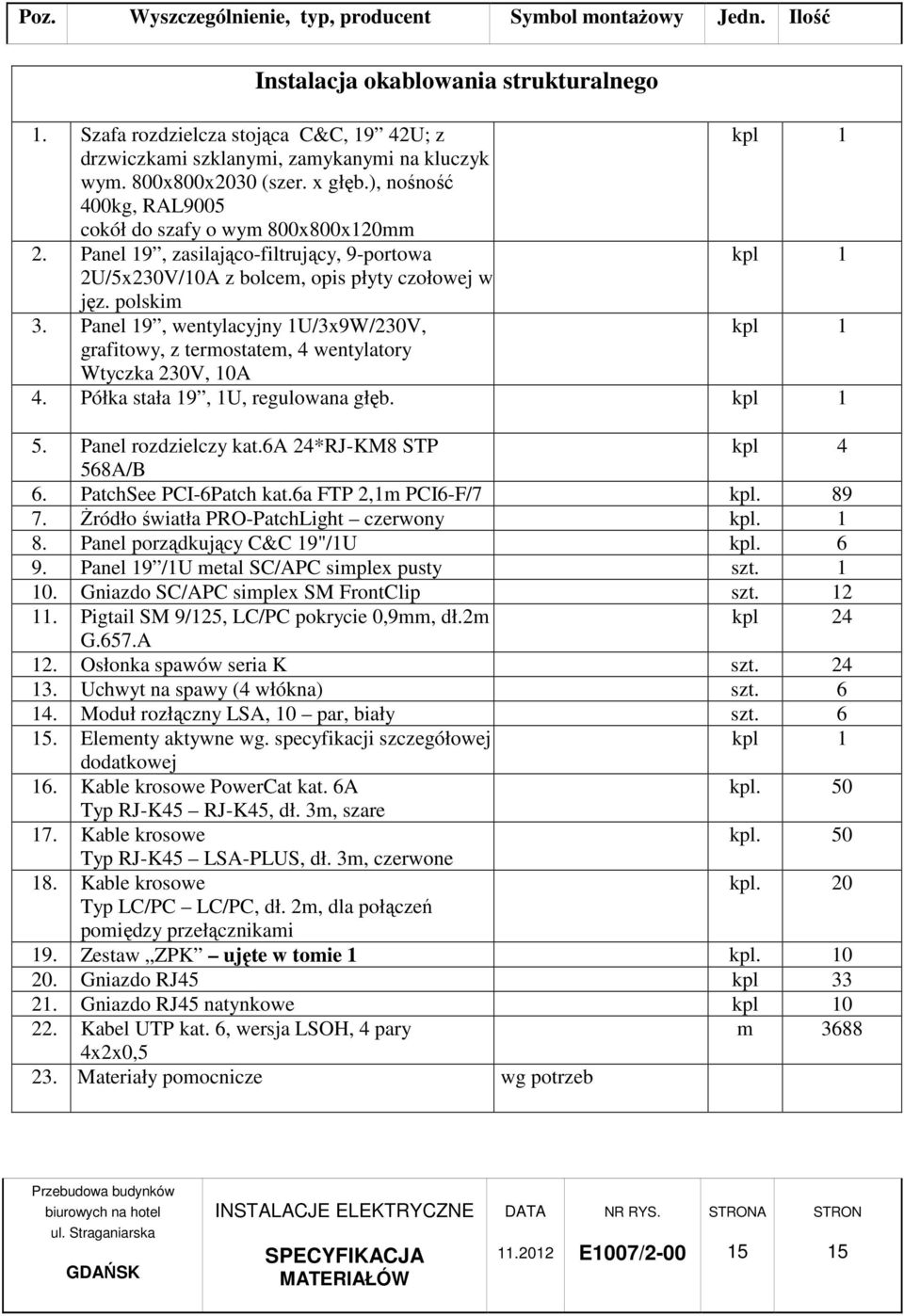

15 Instalacja okablowania strukturalnego 1. Szafa rozdzielcza stojąca C&C, 19 42U; z kpl 1 drzwiczkami szklanymi, zamykanymi na kluczyk wym. 800x800x2030 (szer. x głęb.), nośność 400kg, RAL9005 cokół do szafy o wym 800x800x120mm 2. Panel 19, zasilająco-filtrujący, 9-portowa kpl 1 2U/5x230V/10A z bolcem, opis płyty czołowej w jęz. polskim 3. Panel 19, wentylacyjny 1U/3x9W/230V, kpl 1 grafitowy, z termostatem, 4 wentylatory Wtyczka 230V, 10A 4. Półka stała 19, 1U, regulowana głęb. kpl 1 5. Panel rozdzielczy kat.6a 24*RJ-KM8 STP kpl 4 568A/B 6. PatchSee PCI-6Patch kat.6a FTP 2,1m PCI6-F/7 kpl Żródło światła PRO-PatchLight czerwony 8. Panel porządkujący C&C 19"/1U kpl Panel 19 /1U metal SC/APC simplex pusty szt Gniazdo SC/APC simplex SM FrontClip szt Pigtail SM 9/125, LC/PC pokrycie 0,9mm, dł.2m kpl 24 G.657.A 12. Osłonka spawów seria K szt Uchwyt na spawy (4 włókna) szt Moduł rozłączny LSA, 10 par, biały szt. 6. Elementy aktywne wg. specyfikacji szczegółowej kpl 1 dodatkowej 16. Kable krosowe PowerCat kat. 6A kpl. 50 Typ RJ-K45 RJ-K45, dł. 3m, szare 17. Kable krosowe kpl. 50 Typ RJ-K45 LSA-PLUS, dł. 3m, czerwone 18. Kable krosowe 0 Typ LC/PC LC/PC, dł. 2m, dla połączeń pomiędzy przełącznikami 19. Zestaw ZPK ujęte w tomie Gniazdo RJ45 kpl Gniazdo RJ45 natynkowe kpl Kabel UTP kat. 6, wersja LSOH, 4 pary m x2x0,5 23. Materiały pomocnicze wg potrzeb A
