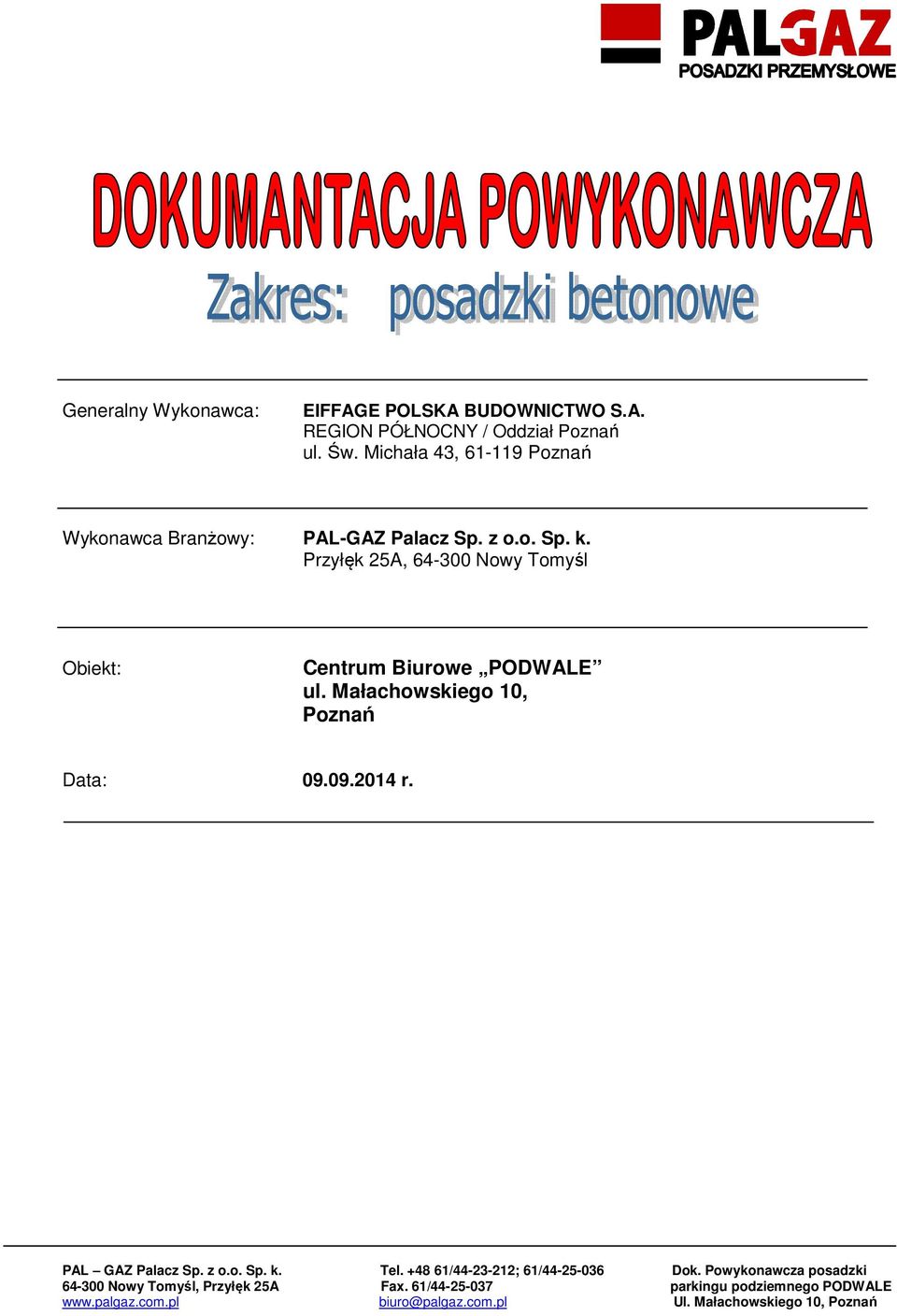

1 Generalny Wykonawca: EIFFAGE POLSKA BUDOWNICTWO S.A. REGION PÓŁNOCNY / Oddział Poznań ul. Św. Michała 43, Poznań Wykonawca Branżowy: PAL-GAZ Palacz Sp. z o.o. Sp. k. Przyłęk 25A, Nowy Tomyśl Obiekt: Centrum Biurowe PODWALE ul. Małachowskiego 10, Poznań Data: r.

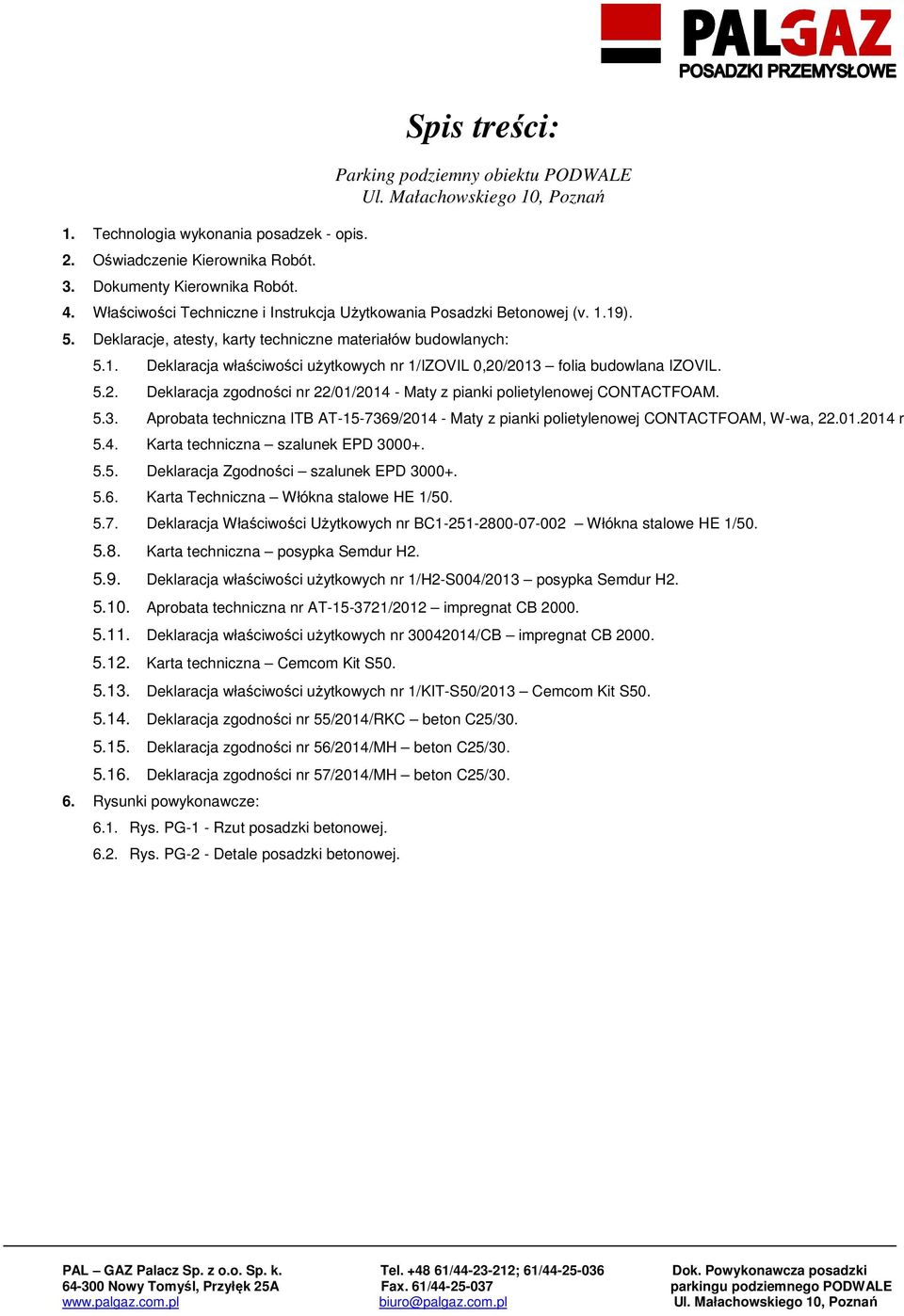

2 1. Technologia wykonania posadzek - opis. 2. Oświadczenie Kierownika Robót. 3. Dokumenty Kierownika Robót. Spis treści: Parking podziemny obiektu PODWALE Ul. Małachowskiego 10, Poznań 4. Właściwości Techniczne i Instrukcja Użytkowania Posadzki Betonowej (v. 1.19). 5. Deklaracje, atesty, karty techniczne materiałów budowlanych: 5.1. Deklaracja właściwości użytkowych nr 1/IZOVIL 0,20/2013 folia budowlana IZOVIL Deklaracja zgodności nr 22/01/ Maty z pianki polietylenowej CONTACTFOAM Aprobata techniczna ITB AT / Maty z pianki polietylenowej CONTACTFOAM, W-wa, r 5.4. Karta techniczna szalunek EPD Deklaracja Zgodności szalunek EPD Karta Techniczna Włókna stalowe HE 1/ Deklaracja Właściwości Użytkowych nr BC Włókna stalowe HE 1/ Karta techniczna posypka Semdur H Deklaracja właściwości użytkowych nr 1/H2-S004/2013 posypka Semdur H Aprobata techniczna nr AT /2012 impregnat CB Deklaracja właściwości użytkowych nr /CB impregnat CB Karta techniczna Cemcom Kit S Deklaracja właściwości użytkowych nr 1/KIT-S50/2013 Cemcom Kit S Deklaracja zgodności nr 55/2014/RKC beton C25/ Deklaracja zgodności nr 56/2014/MH beton C25/ Deklaracja zgodności nr 57/2014/MH beton C25/ Rysunki powykonawcze: 6.1. Rys. PG-1 - Rzut posadzki betonowej Rys. PG-2 - Detale posadzki betonowej.

3 1. Technologia wykonania posadzek.

4 Założenia podbudowy zapewniane przez Generalnego Wykonawcę: Podbudowa górna z betonu: Ev2 >= 100 MPa; Ev2/Ev1 <= 2,20; Równość podbudowy górnej: +/- 10 mm od zakładanej rzędnej. Zadane obciążenia na posadzkę przekazane przez Generalnego Wykonawcę: Użytkowe - równomiernie rozłożone: 3,0 kn / m2 Posadzka betonowa parkingu podziemnego. Posadzka betonowa spoinowa C25/30, utwardzona powierzchniowo i impregnowana o grubości 15,0-20,0 cm, zbrojona włóknami stalowymi 50/1 w ilości 20 kg/m3 (ok ,00 m2). 1. Ułożono na bieżąco w trakcie betonowania na istniejącej podbudowie warstwę poślizgową/rozdzielczą z folii PE gr. 0,2 mm x 2 (na zakład do ok. 0,5m bez zgrzewania lub klejenia). 2. Założono dylatacje obwodowe z pianki PE gr. około 1,0 2,0 cm wokół ścian i słupów. Po wykonaniu płyty nadmiar pianki został obcięty do poziomu posadzki. 3. Ułożono dozbrojenia posadzki 5 x pręt stalowy ø12 w narożach (np. przy słupach, ścianach) z zachowaniem otuliny ok. 3,0cm. 4. Zamontowano szalunek systemowy posadzkowy EPD (ze stali zwykłej) w miejscu dylatacji konstrukcyjnej posadzki zgodnie z rysunkiem PG-1 Rzut posadzki przemysłowej z dnia r. 5. Ułożono dozbrojenia posadzki 1x siatka stalowa ø 8 15/15 cm w pasie brzegowym szer. ok. 1,20-1,50 m w rejonie bram, z zachowaniem otuliny ok. 3,0 cm. 6. Zamontowano okucia wolnych krawędzi posadzki z kątowników L60x6 (stal surowa malowana po wykonaniu posadzki) w progach drzwi oraz bram zewnętrznych. 7. Ułożono (betonowanie przy użyciu wozideł do betonu) mieszankę betonową C25/30 gr. 15,0-20,0 cm zbrojoną włóknem stalowym HE 1/50 w ilości 20 kg/m3. 8. Ułożono domieszki kruszywa i pigmentu Semdur H2 (w kolorze naturalny szary) w ilości ok. 4,0 kg/m 2 oraz utwardzono posadzki betonowe metodą maszynowego nanoszenia proszkowego. 9. Zaimpregnowano posadzkę preparatem CB Wykonano dylatacje skurczowe (nacinane) posadzki w polach zgodnie z rysunkiem PG-1 z dnia r. na głębokość do około 1/4-1/3 grubości płyty. Wokół słupów posadzka pocięta we wzór karo lub półkaro. Krawędzie szczelin dylatacyjnych są rozfazowane (nie dot. wzorów karo i półkaro). 11. Pielęgnowano posadzkę poprzez przekrycie folią okryciową na okres ok dni.

5 12. Wypełniono dylatacje skurczowe (nacinane) oraz obwodowe materiałem trwale elastycznym Cemcom Kit po min. 28 dniach od ułożenia posadzki zgodnie z wymogami technologicznymi producenta. Dylatacja technologiczna EPD zostanie wypełniona w momencie powstania szczeliny powyżej 5mm pomiędzy płaskownikami. UWAGI: A. Posadzki betonowe z natury nie są jednorodne pod względem barwy, szczególnie w okresie dojrzewania betonu i przebiegających w betonie złożonych procesów fizyko-chemicznych, natomiast różnice w barwie posadzki z czasem ulegają znacznemu zanikowi; ponadto w przypadku stosowania do impregnacji posadzki preparatów krzemianowych, które chemicznie reagują z powierzchniową warstwą posadzki, pojawiają się na powierzchni posadzki naturalne wykwity soli, jako rozjaśnienia powierzchni nie mające wpływu na jakość i użyteczność posadzki, które w trakcie użytkowania i mycia posadzki również ulegają ujednoliceniu. Przebarwienia i wykwity nie stanowią wady posadzki. Zwracamy uwagę, że posadzka betonowa utwardzona powierzchniowo posiada pewne cechy charakterystyczne dla betonu, m.in. nierównomierność tonacji w barwie, czy drobną siatkę spękań włoskowatych, co szczegółowo wyjaśniają i precyzują: Technical Report No 34 oraz Bundesverband Estrich Und Belag der Deutschen Beton Und Bautechnic Verein, (Betonböden für Hallenflächen Stand: Februar 2000) oraz norma ENV Powyższe zjawiska dotyczą również śladów po przyleganiu folii pielęgnacyjnej do powierzchni posadzki. Ponad to w posadzce zbrojonej włóknami stalowymi w warunkach wilgoci może dochodzić do korozji przypowierzchniowego włókna stalowego, co może objawiać się w rdzawych przebarwieniach w posadzce. B. Na ostatecznie wykończonej powierzchni posadzki mogą sporadycznie występować włókna stalowe, co nie jest spowodowane błędem wykonawczym czy projektowym zjawisko opisane w raporcie TR34 (pkt. 5.11) oraz niderlandzkiej informacji technicznej WTCB (pkt ). C. Charakterystyka i właściwości użytkowe posadzek betonowych oraz zalecenia higieny i konserwacji wg Właściwości Technicznych i Instrukcji Użytkowania Posadzek (v. 1.19) załączonej do Dokumentacji. D. Linie / krawędzie pól wyznaczających powierzchnie spadków posadzki w trakcie zacierania ulegają wyobleniu i mogą nabierać nieregularny i niewyraźny przebieg, co jest zjawiskiem normalnym dla tego typu posadzek. E. Impregnaty stosowane na posadzki przemysłowe nie są odporne na działanie olejów i nie zabezpieczają posadzek przed powstawaniem plam od olejów.

6 2. Oświadczenie Kierownika Robót

7 3. Dokumenty Kierownika Robót.

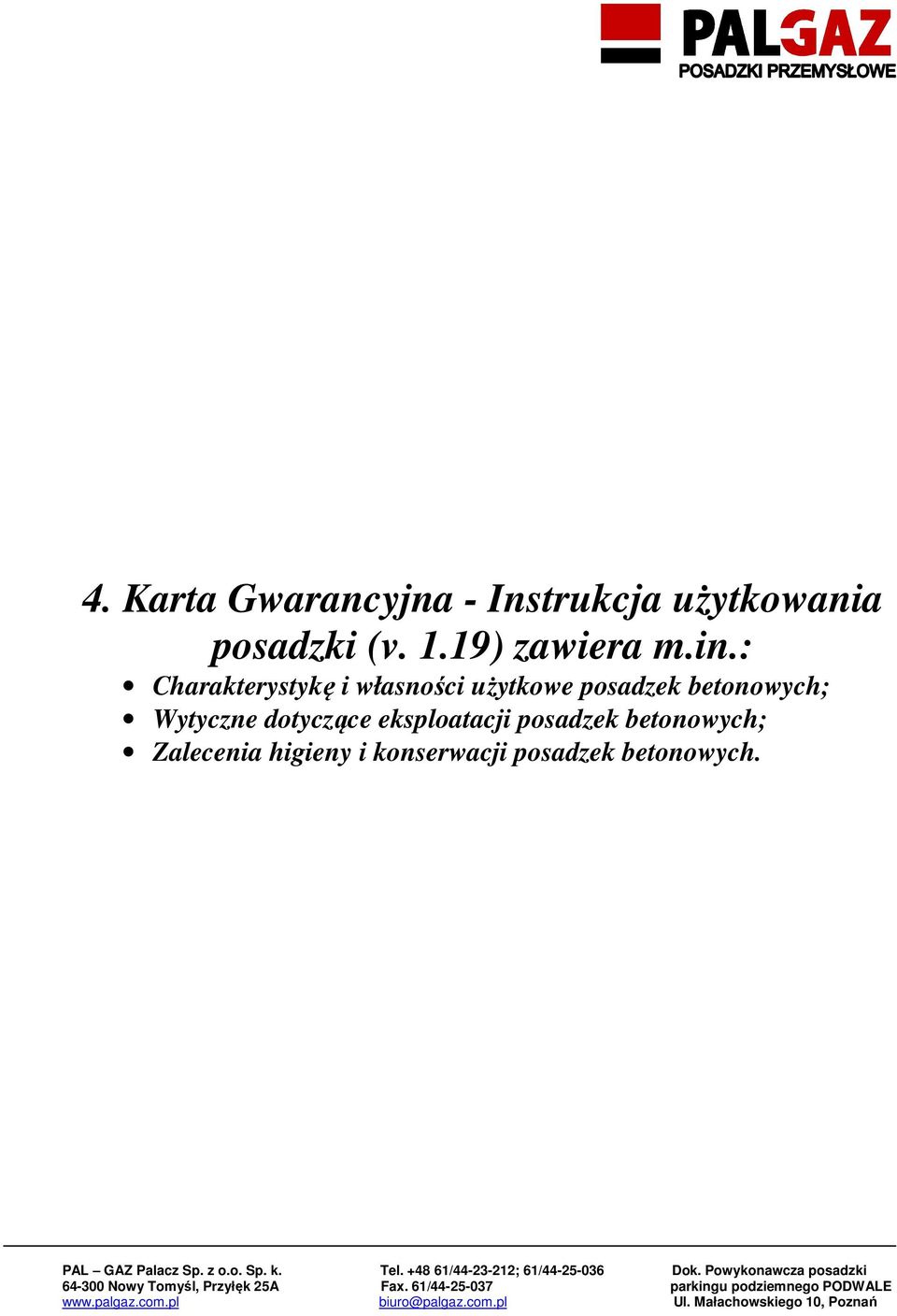

8 4. Karta Gwarancyjna - Instrukcja użytkowania posadzki (v. 1.19) zawiera m.in.: Charakterystykę i własności użytkowe posadzek betonowych; Wytyczne dotyczące eksploatacji posadzek betonowych; Zalecenia higieny i konserwacji posadzek betonowych.

9 5. Deklaracje zgodności, atesty materiałów budowlanych.

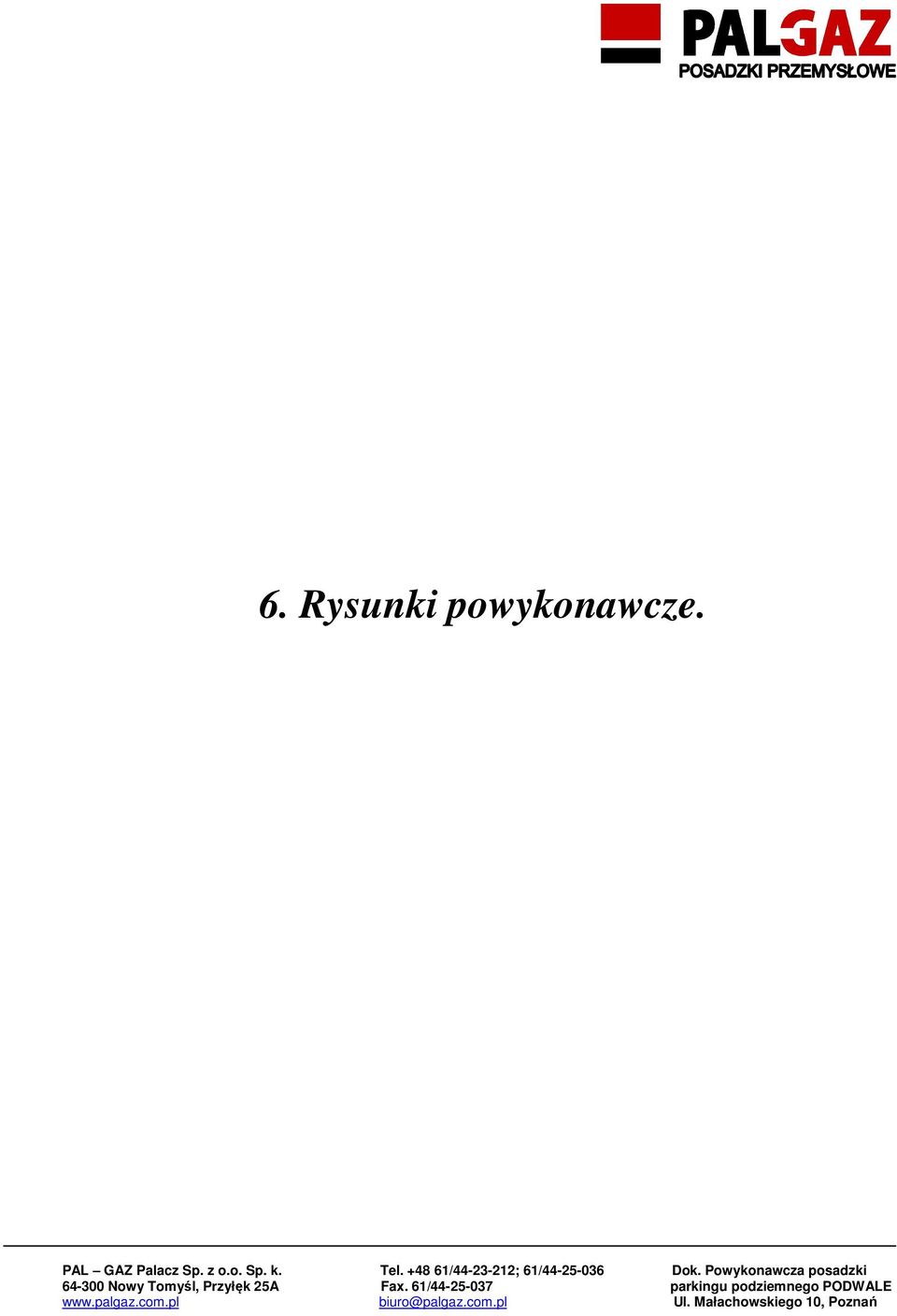

10 6. Rysunki powykonawcze.
