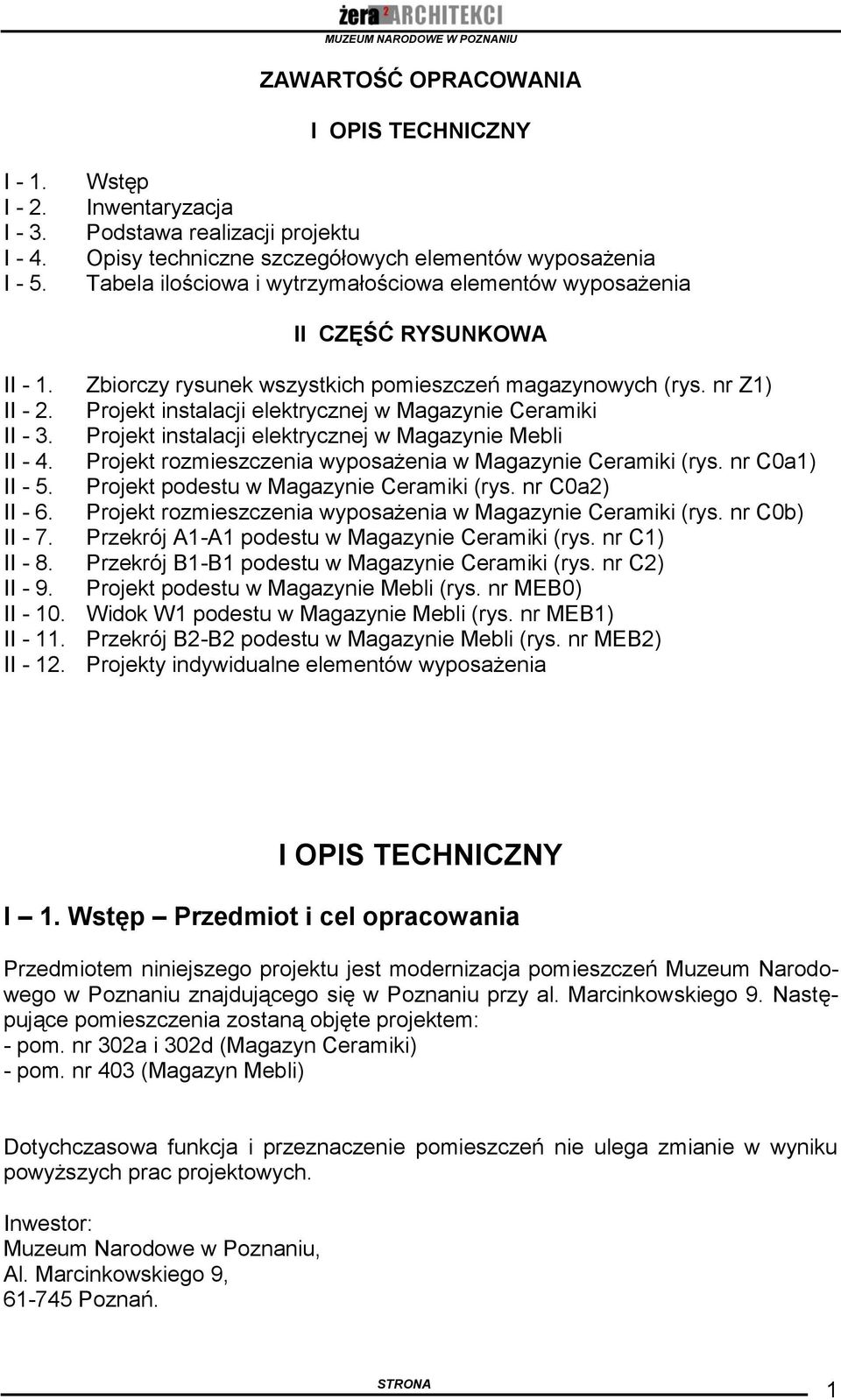

1 ZAWARTOŚĆ OPRACOWANIA I OPIS TECHNICZNY I - 1. I - 2. I - 3. I - 4. I - 5. Wstęp Inwentaryzacja Podstawa realizacji projektu Opisy techniczne szczegółowych elementów wyposażenia Tabela ilościowa i wytrzymałościowa elementów wyposażenia II CZĘŚĆ RYSUNKOWA II - 1. Zbiorczy rysunek wszystkich pomieszczeń magazynowych (rys. nr Z1) II - 2. Projekt instalacji elektrycznej w Magazynie Ceramiki II - 3. Projekt instalacji elektrycznej w Magazynie Mebli II - 4. Projekt rozmieszczenia wyposażenia w Magazynie Ceramiki (rys. nr C0a1) II - 5. Projekt podestu w Magazynie Ceramiki (rys. nr C0a2) II - 6. Projekt rozmieszczenia wyposażenia w Magazynie Ceramiki (rys. nr C0b) II - 7. Przekrój A1-A1 podestu w Magazynie Ceramiki (rys. nr C1) II - 8. Przekrój B1-B1 podestu w Magazynie Ceramiki (rys. nr C2) II - 9. Projekt podestu w Magazynie Mebli (rys. nr MEB0) II Widok W1 podestu w Magazynie Mebli (rys. nr MEB1) II Przekrój B2-B2 podestu w Magazynie Mebli (rys. nr MEB2) II Projekty indywidualne elementów wyposażenia I OPIS TECHNICZNY I 1. Wstęp Przedmiot i cel opracowania Przedmiotem niniejszego projektu jest modernizacja pomieszczeń Muzeum Narodowego w Poznaniu znajdującego się w Poznaniu przy al. Marcinkowskiego 9. Następujące pomieszczenia zostaną objęte projektem: - pom. nr 302a i 302d (Magazyn Ceramiki) - pom. nr 403 (Magazyn Mebli) Dotychczasowa funkcja i przeznaczenie pomieszczeń nie ulega zmianie w wyniku powyższych prac projektowych. Inwestor: Muzeum Narodowe w Poznaniu, Al. Marcinkowskiego 9, Poznań. 1

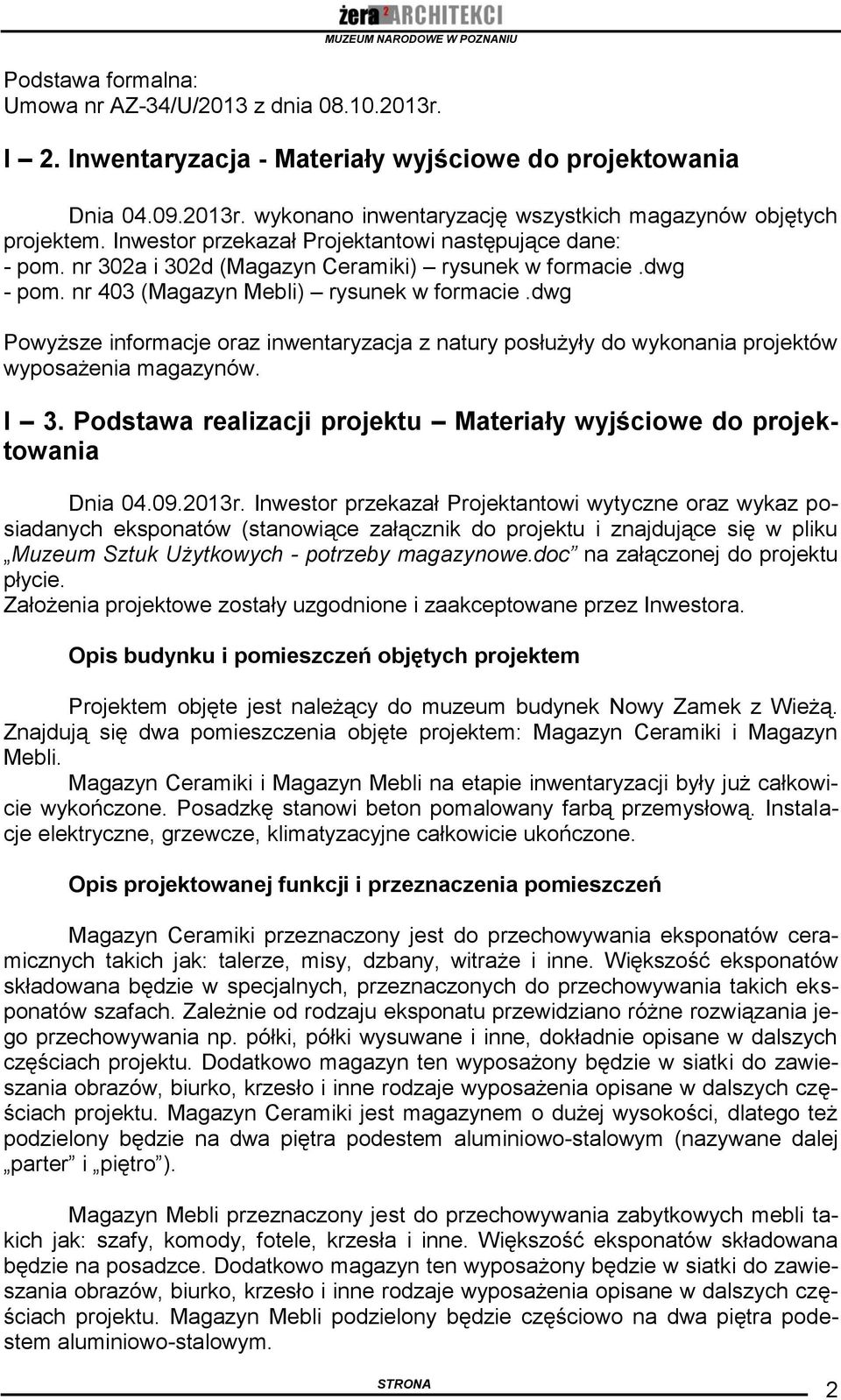

2 Podstawa formalna: Umowa nr AZ-34/U/2013 z dnia r. I 2. Inwentaryzacja - Materiały wyjściowe do projektowania Dnia r. wykonano inwentaryzację wszystkich magazynów objętych projektem. Inwestor przekazał Projektantowi następujące dane: - pom. nr 302a i 302d (Magazyn Ceramiki) rysunek w formacie.dwg - pom. nr 403 (Magazyn Mebli) rysunek w formacie.dwg Powyższe informacje oraz inwentaryzacja z natury posłużyły do wykonania projektów wyposażenia magazynów. I 3. Podstawa realizacji projektu Materiały wyjściowe do projektowania Dnia r. Inwestor przekazał Projektantowi wytyczne oraz wykaz posiadanych eksponatów (stanowiące załącznik do projektu i znajdujące się w pliku Muzeum Sztuk Użytkowych - potrzeby magazynowe.doc na załączonej do projektu płycie. Założenia projektowe zostały uzgodnione i zaakceptowane przez Inwestora. Opis budynku i pomieszczeń objętych projektem Projektem objęte jest należący do muzeum budynek Nowy Zamek z Wieżą. Znajdują się dwa pomieszczenia objęte projektem: Magazyn Ceramiki i Magazyn Mebli. Magazyn Ceramiki i Magazyn Mebli na etapie inwentaryzacji były już całkowicie wykończone. Posadzkę stanowi beton pomalowany farbą przemysłową. Instalacje elektryczne, grzewcze, klimatyzacyjne całkowicie ukończone. Opis projektowanej funkcji i przeznaczenia pomieszczeń Magazyn Ceramiki przeznaczony jest do przechowywania eksponatów ceramicznych takich jak: talerze, misy, dzbany, witraże i inne. Większość eksponatów składowana będzie w specjalnych, przeznaczonych do przechowywania takich eksponatów szafach. Zależnie od rodzaju eksponatu przewidziano różne rozwiązania jego przechowywania np. półki, półki wysuwane i inne, dokładnie opisane w dalszych częściach projektu. Dodatkowo magazyn ten wyposażony będzie w siatki do zawieszania obrazów, biurko, krzesło i inne rodzaje wyposażenia opisane w dalszych częściach projektu. Magazyn Ceramiki jest magazynem o dużej wysokości, dlatego też podzielony będzie na dwa piętra podestem aluminiowo-stalowym (nazywane dalej parter i piętro ). Magazyn Mebli przeznaczony jest do przechowywania zabytkowych mebli takich jak: szafy, komody, fotele, krzesła i inne. Większość eksponatów składowana będzie na posadzce. Dodatkowo magazyn ten wyposażony będzie w siatki do zawieszania obrazów, biurko, krzesło i inne rodzaje wyposażenia opisane w dalszych częściach projektu. Magazyn Mebli podzielony będzie częściowo na dwa piętra podestem aluminiowo-stalowym. 2

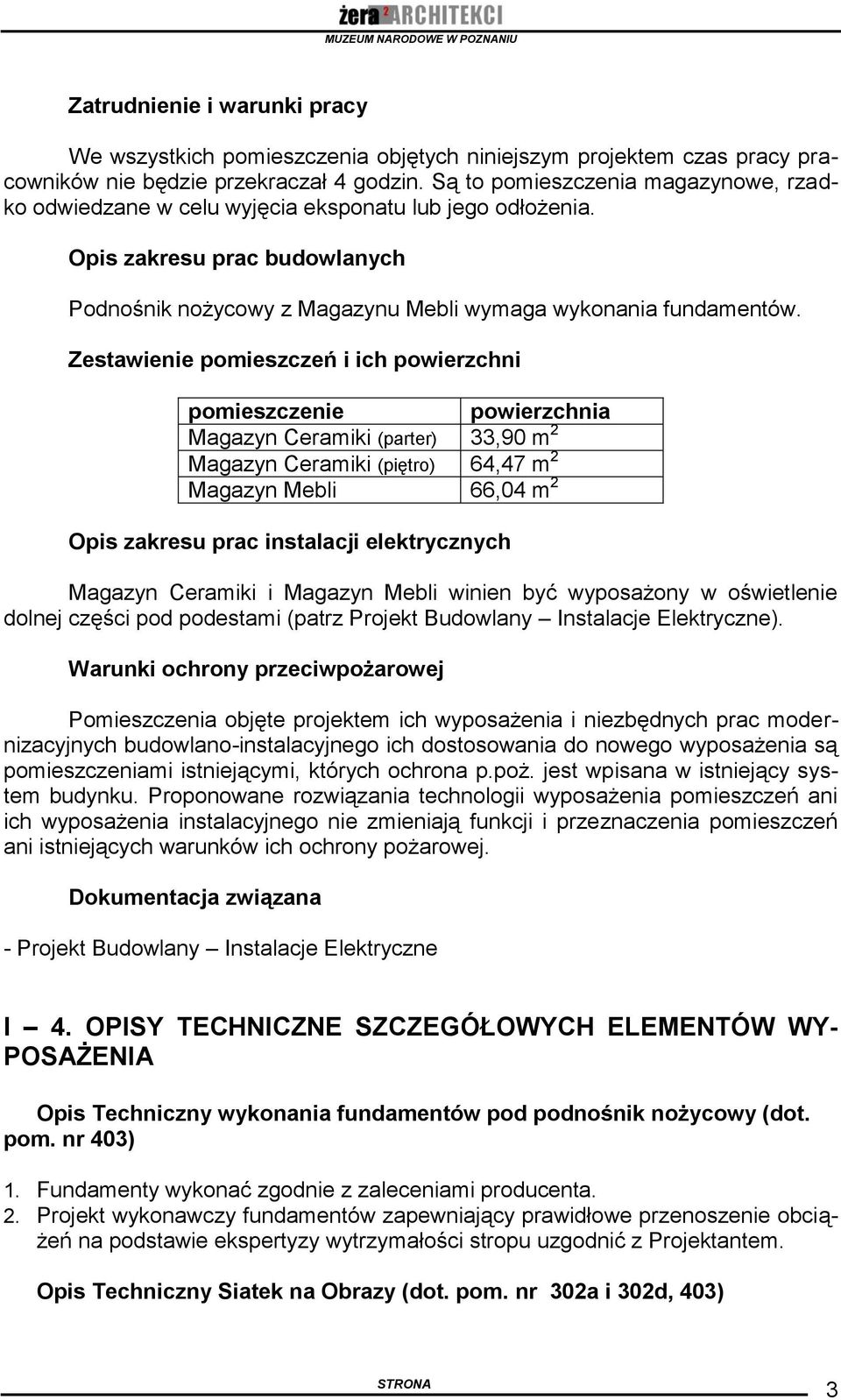

3 Zatrudnienie i warunki pracy We wszystkich pomieszczenia objętych niniejszym projektem czas pracy pracowników nie będzie przekraczał 4 godzin. Są to pomieszczenia magazynowe, rzadko odwiedzane w celu wyjęcia eksponatu lub jego odłożenia. Opis zakresu prac budowlanych Podnośnik nożycowy z Magazynu Mebli wymaga wykonania fundamentów. Zestawienie pomieszczeń i ich powierzchni pomieszczenie powierzchnia Magazyn Ceramiki (parter) 33,90 m 2 Magazyn Ceramiki (piętro) 64,47 m 2 Magazyn Mebli 66,04 m 2 Opis zakresu prac instalacji elektrycznych Magazyn Ceramiki i Magazyn Mebli winien być wyposażony w oświetlenie dolnej części pod podestami (patrz Projekt Budowlany Instalacje Elektryczne). Warunki ochrony przeciwpożarowej Pomieszczenia objęte projektem ich wyposażenia i niezbędnych prac modernizacyjnych budowlano-instalacyjnego ich dostosowania do nowego wyposażenia są pomieszczeniami istniejącymi, których ochrona p.poż. jest wpisana w istniejący system budynku. Proponowane rozwiązania technologii wyposażenia pomieszczeń ani ich wyposażenia instalacyjnego nie zmieniają funkcji i przeznaczenia pomieszczeń ani istniejących warunków ich ochrony pożarowej. Dokumentacja związana - Projekt Budowlany Instalacje Elektryczne I 4. OPISY TECHNICZNE SZCZEGÓŁOWYCH ELEMENTÓW WY- POSAŻENIA Opis Techniczny wykonania fundamentów pod podnośnik nożycowy (dot. pom. nr 403) 1. Fundamenty wykonać zgodnie z zaleceniami producenta. 2. Projekt wykonawczy fundamentów zapewniający prawidłowe przenoszenie obciążeń na podstawie ekspertyzy wytrzymałości stropu uzgodnić z Projektantem. Opis Techniczny Siatek na Obrazy (dot. pom. nr 302a i 302d, 403) 3

4 1. Siatki na Obrazy wykonane w całości ze stali lakierowanej proszkowo na kolor RAL Rama siatki wykonana z rury kwadratowej 40 x 40 mm o grubości ścianki 2 mm. Rama spawana pachwinowo. 3. Wnętrze siatki wykonane z drutu ocynkowanego prostego o śr. 5 mm. Druty oddalone od siebie o 50 mm. Każde skrzyżowanie drutów oraz ich mocowanie do ramy zgrzewane. 4. Ramy siatek łączone ze sobą każda z każdą w trzech punktach za pomocą śrub M8. Łby śrub i nakrętek niewidoczne, schowane w ramie. 5. Każda rama wchodząca w skład docelowej siatki (patrz rysunki projektowe) mocowana w 4 punktach do ściany. Łby kotew mocujących schowane w ramie. 6. Na każdy metr kwadratowy siatki przypadają 2 szt. haczyków do mocowania obrazów i innych dzieł. Opis Techniczny Wózków (dot. pom. nr 302a i 302d, 403) 1. Wózek na kółkach obrotowych wykonany ze stali lakierowanej proszkowo na kolor RAL 9006 oraz sklejki. 2. Stelaż wykonany z rury kwadratowej stalowej 30 x 30 mm o grubości ścianki 2 mm. 3. Uchwyt wykonany z rury okrągłej stalowej o śr. 25 mm (nie dotyczy platform). 4. Kółka o średnicy 100 mm z gumową bieżnią. 5. Korpus kółek niklowany srebrny. Jedna para kółek z hamulcami. 6. Półka o grubości 25 mm wykonana ze sklejki z powierzchnią wykończoną tworzywem HPL, obrzeża oklejone tym samym tworzywem z niewidoczną od góry krawędzią. Półka mocowana do stelaża na wkręty 5 x 25 typu Spax. Opis Techniczny Stołów (dot. pom. nr 302a i 302d, 403) 1. Stół ze stali lakierowanej proszkowo na kolor RAL 9006 oraz sklejki. 2. Stelaż wykonany z rury kwadratowej stalowej 40 x 40 mm o grubości ścianki 2 mm. 3. Kółka o średnicy 100 mm z gumową bieżnią. 4. Korpus kółek niklowany srebrny. Jedna para kółek z hamulcami. 5. Blat oraz półka o grubości 25 mm wykonana ze sklejki z powierzchnią wykończoną tworzywem HPL, obrzeża oklejone tym samym tworzywem z niewidoczną od góry krawędzią. Półka mocowana do stelaża na wkręty 5 x 25 typu Spax. Opis Techniczny Krzeseł (dot. pom. nr 302a i 302d, 403) 1. Krzesło obrotowe z mechanizmem CPT i podłokietnikami. 2. Szkielet siedziska wykonany z profilowanej sklejki o grubości 7,5 mm. 3. Szkielet oparcia wykonany z tworzywa sztucznego. 4. Siedzisko pokryte pianką tapicerską o gęstości 21 kg/m Oparcie profilowane. 6. Siedzisko i oparcie posiada osłony maskujące wykonane z tworzywa sztucznego w kolorze czarnym. 7. Oparcie pozostaje w stałym kontakcie z plecami użytkownika. 8. Blokada siedziska w wybranej pozycji. 9. Regulowana głębokość siedziska. 4

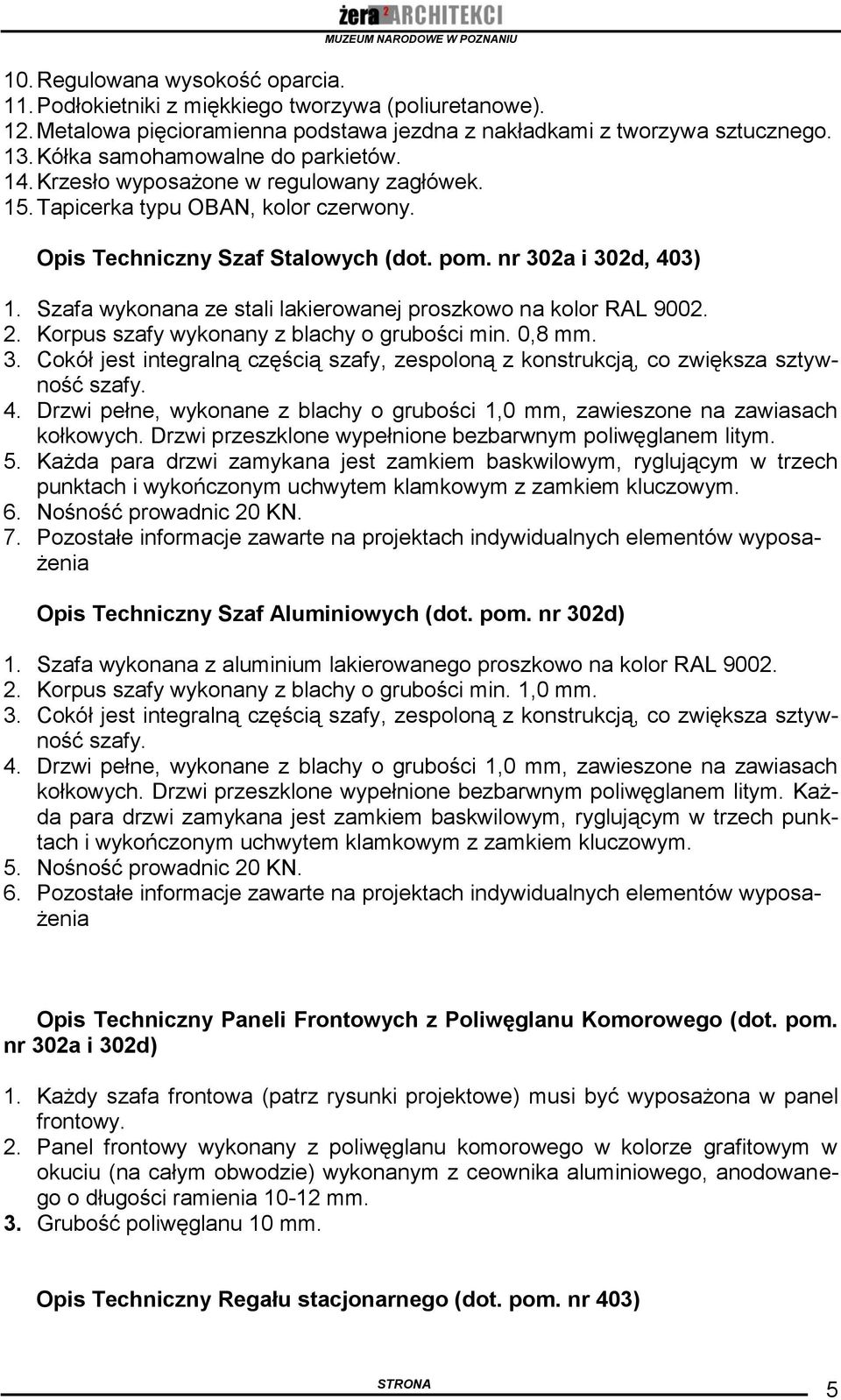

5 10. Regulowana wysokość oparcia. 11. Podłokietniki z miękkiego tworzywa (poliuretanowe). 12. Metalowa pięcioramienna podstawa jezdna z nakładkami z tworzywa sztucznego. 13. Kółka samohamowalne do parkietów. 14. Krzesło wyposażone w regulowany zagłówek. 15. Tapicerka typu OBAN, kolor czerwony. Opis Techniczny Szaf Stalowych (dot. pom. nr 302a i 302d, 403) 1. Szafa wykonana ze stali lakierowanej proszkowo na kolor RAL Korpus szafy wykonany z blachy o grubości min. 0,8 mm. 3. Cokół jest integralną częścią szafy, zespoloną z konstrukcją, co zwiększa sztywność szafy. 4. Drzwi pełne, wykonane z blachy o grubości 1,0 mm, zawieszone na zawiasach kołkowych. Drzwi przeszklone wypełnione bezbarwnym poliwęglanem litym. 5. Każda para drzwi zamykana jest zamkiem baskwilowym, ryglującym w trzech punktach i wykończonym uchwytem klamkowym z zamkiem kluczowym. 6. Nośność prowadnic 20 KN. 7. Pozostałe informacje zawarte na projektach indywidualnych elementów wyposażenia Opis Techniczny Szaf Aluminiowych (dot. pom. nr 302d) 1. Szafa wykonana z aluminium lakierowanego proszkowo na kolor RAL Korpus szafy wykonany z blachy o grubości min. 1,0 mm. 3. Cokół jest integralną częścią szafy, zespoloną z konstrukcją, co zwiększa sztywność szafy. 4. Drzwi pełne, wykonane z blachy o grubości 1,0 mm, zawieszone na zawiasach kołkowych. Drzwi przeszklone wypełnione bezbarwnym poliwęglanem litym. Każda para drzwi zamykana jest zamkiem baskwilowym, ryglującym w trzech punktach i wykończonym uchwytem klamkowym z zamkiem kluczowym. 5. Nośność prowadnic 20 KN. 6. Pozostałe informacje zawarte na projektach indywidualnych elementów wyposażenia Opis Techniczny Paneli Frontowych z Poliwęglanu Komorowego (dot. pom. nr 302a i 302d) 1. Każdy szafa frontowa (patrz rysunki projektowe) musi być wyposażona w panel frontowy. 2. Panel frontowy wykonany z poliwęglanu komorowego w kolorze grafitowym w okuciu (na całym obwodzie) wykonanym z ceownika aluminiowego, anodowanego o długości ramienia mm. 3. Grubość poliwęglanu 10 mm. Opis Techniczny Regału stacjonarnego (dot. pom. nr 403) 5

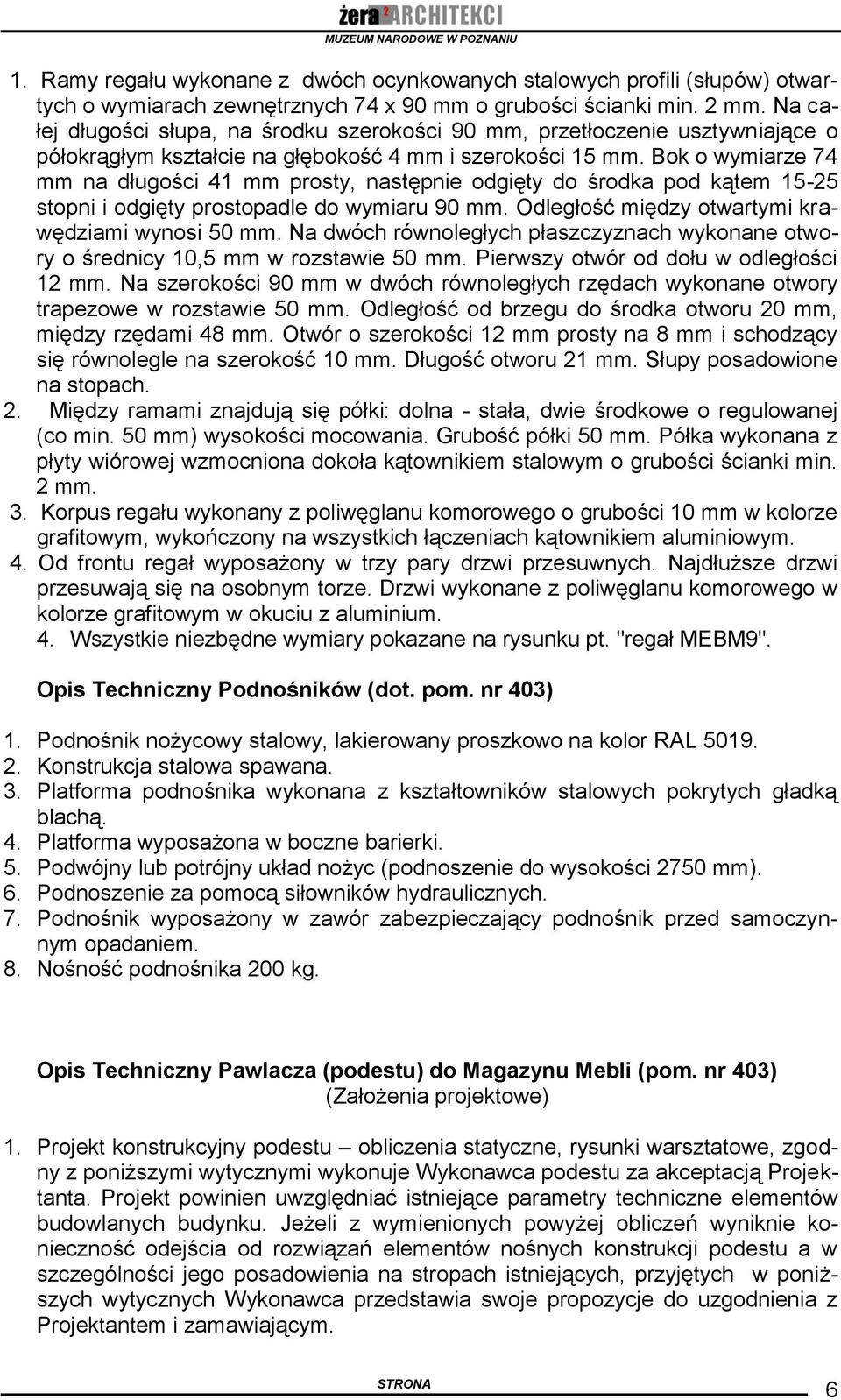

6 1. Ramy regału wykonane z dwóch ocynkowanych stalowych profili (słupów) otwartych o wymiarach zewnętrznych 74 x 90 mm o grubości ścianki min. 2 mm. Na całej długości słupa, na środku szerokości 90 mm, przetłoczenie usztywniające o półokrągłym kształcie na głębokość 4 mm i szerokości 15 mm. Bok o wymiarze 74 mm na długości 41 mm prosty, następnie odgięty do środka pod kątem stopni i odgięty prostopadle do wymiaru 90 mm. Odległość między otwartymi krawędziami wynosi 50 mm. Na dwóch równoległych płaszczyznach wykonane otwory o średnicy 10,5 mm w rozstawie 50 mm. Pierwszy otwór od dołu w odległości 12 mm. Na szerokości 90 mm w dwóch równoległych rzędach wykonane otwory trapezowe w rozstawie 50 mm. Odległość od brzegu do środka otworu 20 mm, między rzędami 48 mm. Otwór o szerokości 12 mm prosty na 8 mm i schodzący się równolegle na szerokość 10 mm. Długość otworu 21 mm. Słupy posadowione na stopach. 2. Między ramami znajdują się półki: dolna - stała, dwie środkowe o regulowanej (co min. 50 mm) wysokości mocowania. Grubość półki 50 mm. Półka wykonana z płyty wiórowej wzmocniona dokoła kątownikiem stalowym o grubości ścianki min. 2 mm. 3. Korpus regału wykonany z poliwęglanu komorowego o grubości 10 mm w kolorze grafitowym, wykończony na wszystkich łączeniach kątownikiem aluminiowym. 4. Od frontu regał wyposażony w trzy pary drzwi przesuwnych. Najdłuższe drzwi przesuwają się na osobnym torze. Drzwi wykonane z poliwęglanu komorowego w kolorze grafitowym w okuciu z aluminium. 4. Wszystkie niezbędne wymiary pokazane na rysunku pt. "regał MEBM9". Opis Techniczny Podnośników (dot. pom. nr 403) 1. Podnośnik nożycowy stalowy, lakierowany proszkowo na kolor RAL Konstrukcja stalowa spawana. 3. Platforma podnośnika wykonana z kształtowników stalowych pokrytych gładką blachą. 4. Platforma wyposażona w boczne barierki. 5. Podwójny lub potrójny układ nożyc (podnoszenie do wysokości 2750 mm). 6. Podnoszenie za pomocą siłowników hydraulicznych. 7. Podnośnik wyposażony w zawór zabezpieczający podnośnik przed samoczynnym opadaniem. 8. Nośność podnośnika 200 kg. Opis Techniczny Pawlacza (podestu) do Magazynu Mebli (pom. nr 403) (Założenia projektowe) 1. Projekt konstrukcyjny podestu obliczenia statyczne, rysunki warsztatowe, zgodny z poniższymi wytycznymi wykonuje Wykonawca podestu za akceptacją Projektanta. Projekt powinien uwzględniać istniejące parametry techniczne elementów budowlanych budynku. Jeżeli z wymienionych powyżej obliczeń wyniknie konieczność odejścia od rozwiązań elementów nośnych konstrukcji podestu a w szczególności jego posadowienia na stropach istniejących, przyjętych w poniższych wytycznych Wykonawca przedstawia swoje propozycje do uzgodnienia z Projektantem i zamawiającym. 6

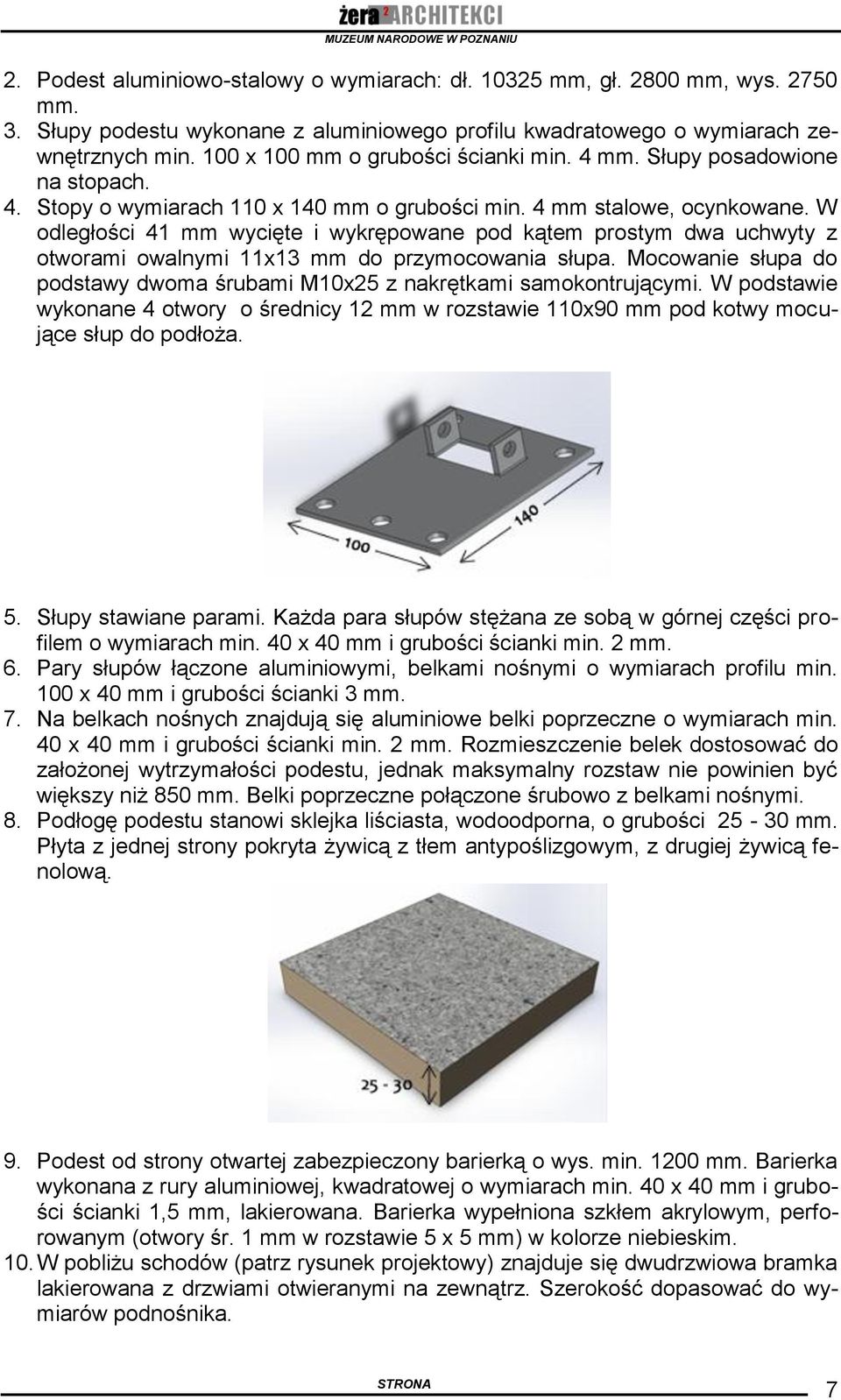

7 2. Podest aluminiowo-stalowy o wymiarach: dł mm, gł mm, wys mm. 3. Słupy podestu wykonane z aluminiowego profilu kwadratowego o wymiarach zewnętrznych min. 100 x 100 mm o grubości ścianki min. 4 mm. Słupy posadowione na stopach. 4. Stopy o wymiarach 110 x 140 mm o grubości min. 4 mm stalowe, ocynkowane. W odległości 41 mm wycięte i wykrępowane pod kątem prostym dwa uchwyty z otworami owalnymi 11x13 mm do przymocowania słupa. Mocowanie słupa do podstawy dwoma śrubami M10x25 z nakrętkami samokontrującymi. W podstawie wykonane 4 otwory o średnicy 12 mm w rozstawie 110x90 mm pod kotwy mocujące słup do podłoża. 5. Słupy stawiane parami. Każda para słupów stężana ze sobą w górnej części profilem o wymiarach min. 40 x 40 mm i grubości ścianki min. 2 mm. 6. Pary słupów łączone aluminiowymi, belkami nośnymi o wymiarach profilu min. 100 x 40 mm i grubości ścianki 3 mm. 7. Na belkach nośnych znajdują się aluminiowe belki poprzeczne o wymiarach min. 40 x 40 mm i grubości ścianki min. 2 mm. Rozmieszczenie belek dostosować do założonej wytrzymałości podestu, jednak maksymalny rozstaw nie powinien być większy niż 850 mm. Belki poprzeczne połączone śrubowo z belkami nośnymi. 8. Podłogę podestu stanowi sklejka liściasta, wodoodporna, o grubości mm. Płyta z jednej strony pokryta żywicą z tłem antypoślizgowym, z drugiej żywicą fenolową. 9. Podest od strony otwartej zabezpieczony barierką o wys. min mm. Barierka wykonana z rury aluminiowej, kwadratowej o wymiarach min. 40 x 40 mm i grubości ścianki 1,5 mm, lakierowana. Barierka wypełniona szkłem akrylowym, perforowanym (otwory śr. 1 mm w rozstawie 5 x 5 mm) w kolorze niebieskim. 10. W pobliżu schodów (patrz rysunek projektowy) znajduje się dwudrzwiowa bramka lakierowana z drzwiami otwieranymi na zewnątrz. Szerokość dopasować do wymiarów podnośnika. 7

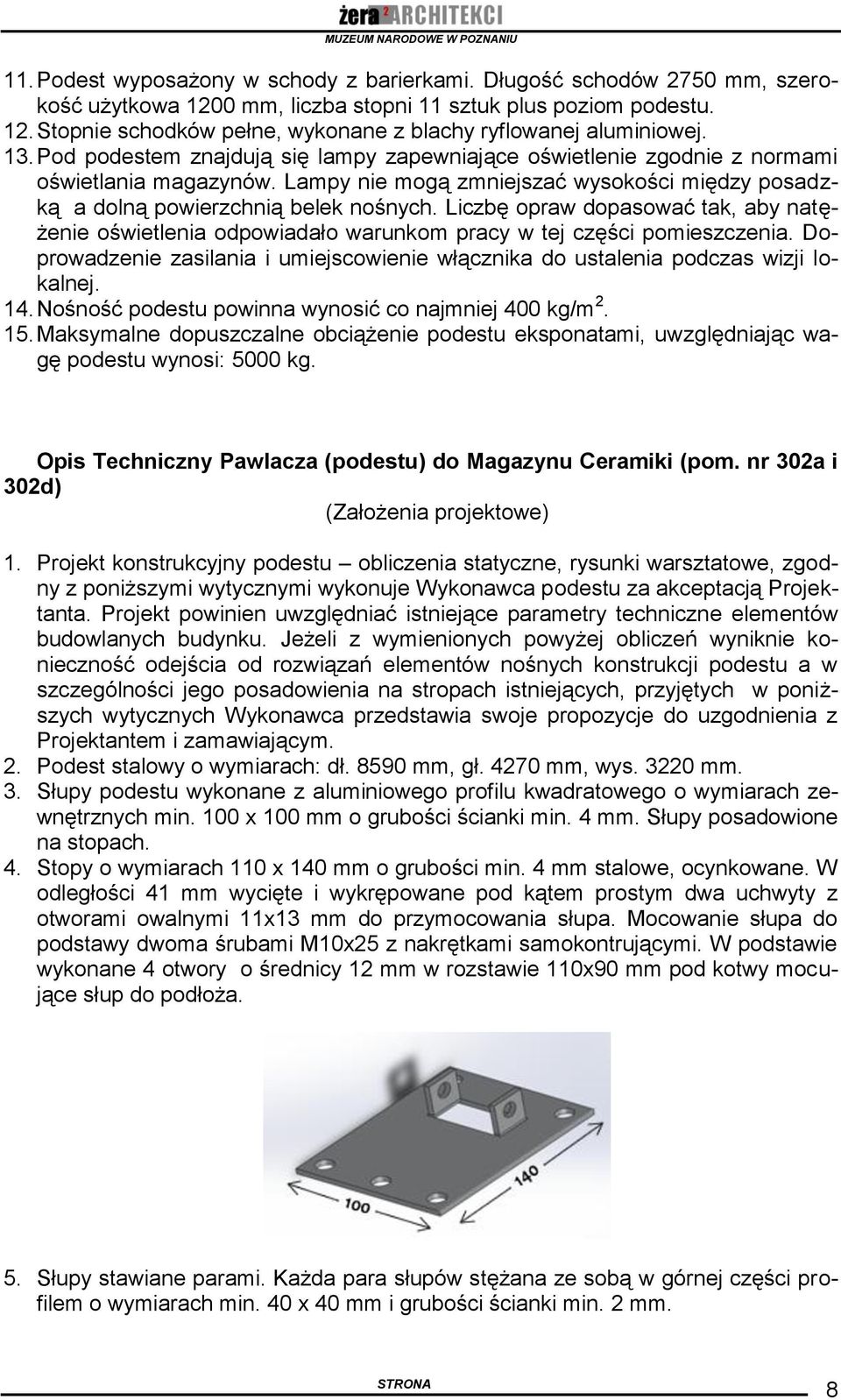

8 11. Podest wyposażony w schody z barierkami. Długość schodów 2750 mm, szerokość użytkowa 1200 mm, liczba stopni 11 sztuk plus poziom podestu. 12. Stopnie schodków pełne, wykonane z blachy ryflowanej aluminiowej. 13. Pod podestem znajdują się lampy zapewniające oświetlenie zgodnie z normami oświetlania magazynów. Lampy nie mogą zmniejszać wysokości między posadzką a dolną powierzchnią belek nośnych. Liczbę opraw dopasować tak, aby natężenie oświetlenia odpowiadało warunkom pracy w tej części pomieszczenia. Doprowadzenie zasilania i umiejscowienie włącznika do ustalenia podczas wizji lokalnej. 14. Nośność podestu powinna wynosić co najmniej 400 kg/m Maksymalne dopuszczalne obciążenie podestu eksponatami, uwzględniając wagę podestu wynosi: 5000 kg. Opis Techniczny Pawlacza (podestu) do Magazynu Ceramiki (pom. nr 302a i 302d) (Założenia projektowe) 1. Projekt konstrukcyjny podestu obliczenia statyczne, rysunki warsztatowe, zgodny z poniższymi wytycznymi wykonuje Wykonawca podestu za akceptacją Projektanta. Projekt powinien uwzględniać istniejące parametry techniczne elementów budowlanych budynku. Jeżeli z wymienionych powyżej obliczeń wyniknie konieczność odejścia od rozwiązań elementów nośnych konstrukcji podestu a w szczególności jego posadowienia na stropach istniejących, przyjętych w poniższych wytycznych Wykonawca przedstawia swoje propozycje do uzgodnienia z Projektantem i zamawiającym. 2. Podest stalowy o wymiarach: dł mm, gł mm, wys mm. 3. Słupy podestu wykonane z aluminiowego profilu kwadratowego o wymiarach zewnętrznych min. 100 x 100 mm o grubości ścianki min. 4 mm. Słupy posadowione na stopach. 4. Stopy o wymiarach 110 x 140 mm o grubości min. 4 mm stalowe, ocynkowane. W odległości 41 mm wycięte i wykrępowane pod kątem prostym dwa uchwyty z otworami owalnymi 11x13 mm do przymocowania słupa. Mocowanie słupa do podstawy dwoma śrubami M10x25 z nakrętkami samokontrującymi. W podstawie wykonane 4 otwory o średnicy 12 mm w rozstawie 110x90 mm pod kotwy mocujące słup do podłoża. 5. Słupy stawiane parami. Każda para słupów stężana ze sobą w górnej części profilem o wymiarach min. 40 x 40 mm i grubości ścianki min. 2 mm. 8

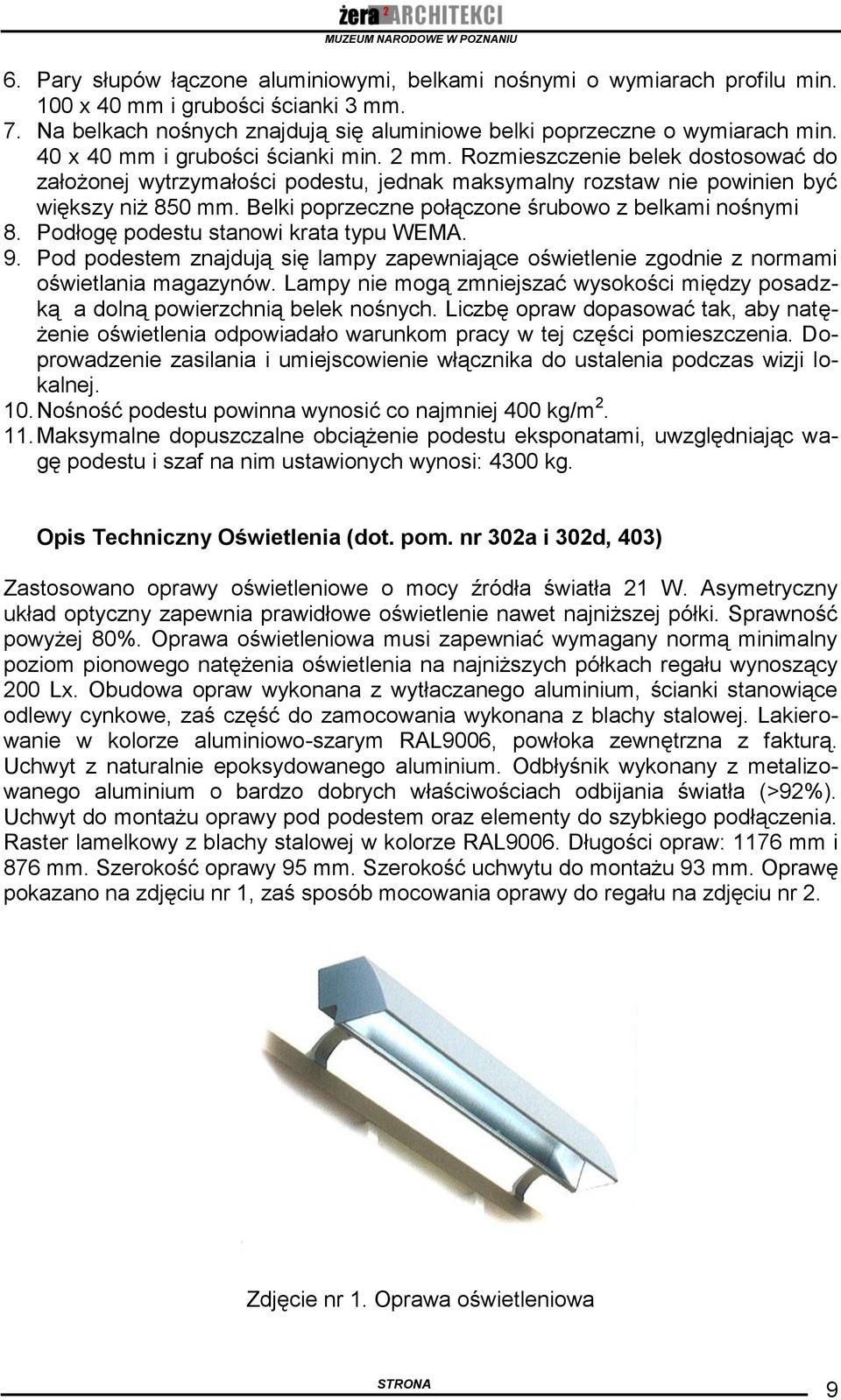

9 6. Pary słupów łączone aluminiowymi, belkami nośnymi o wymiarach profilu min. 100 x 40 mm i grubości ścianki 3 mm. 7. Na belkach nośnych znajdują się aluminiowe belki poprzeczne o wymiarach min. 40 x 40 mm i grubości ścianki min. 2 mm. Rozmieszczenie belek dostosować do założonej wytrzymałości podestu, jednak maksymalny rozstaw nie powinien być większy niż 850 mm. Belki poprzeczne połączone śrubowo z belkami nośnymi 8. Podłogę podestu stanowi krata typu WEMA. 9. Pod podestem znajdują się lampy zapewniające oświetlenie zgodnie z normami oświetlania magazynów. Lampy nie mogą zmniejszać wysokości między posadzką a dolną powierzchnią belek nośnych. Liczbę opraw dopasować tak, aby natężenie oświetlenia odpowiadało warunkom pracy w tej części pomieszczenia. Doprowadzenie zasilania i umiejscowienie włącznika do ustalenia podczas wizji lokalnej. 10. Nośność podestu powinna wynosić co najmniej 400 kg/m Maksymalne dopuszczalne obciążenie podestu eksponatami, uwzględniając wagę podestu i szaf na nim ustawionych wynosi: 4300 kg. Opis Techniczny Oświetlenia (dot. pom. nr 302a i 302d, 403) Zastosowano oprawy oświetleniowe o mocy źródła światła 21 W. Asymetryczny układ optyczny zapewnia prawidłowe oświetlenie nawet najniższej półki. Sprawność powyżej 80%. Oprawa oświetleniowa musi zapewniać wymagany normą minimalny poziom pionowego natężenia oświetlenia na najniższych półkach regału wynoszący 200 Lx. Obudowa opraw wykonana z wytłaczanego aluminium, ścianki stanowiące odlewy cynkowe, zaś część do zamocowania wykonana z blachy stalowej. Lakierowanie w kolorze aluminiowo-szarym RAL9006, powłoka zewnętrzna z fakturą. Uchwyt z naturalnie epoksydowanego aluminium. Odbłyśnik wykonany z metalizowanego aluminium o bardzo dobrych właściwościach odbijania światła (>92%). Uchwyt do montażu oprawy pod podestem oraz elementy do szybkiego podłączenia. Raster lamelkowy z blachy stalowej w kolorze RAL9006. Długości opraw: 1176 mm i 876 mm. Szerokość oprawy 95 mm. Szerokość uchwytu do montażu 93 mm. Oprawę pokazano na zdjęciu nr 1, zaś sposób mocowania oprawy do regału na zdjęciu nr 2. Zdjęcie nr 1. Oprawa oświetleniowa 9

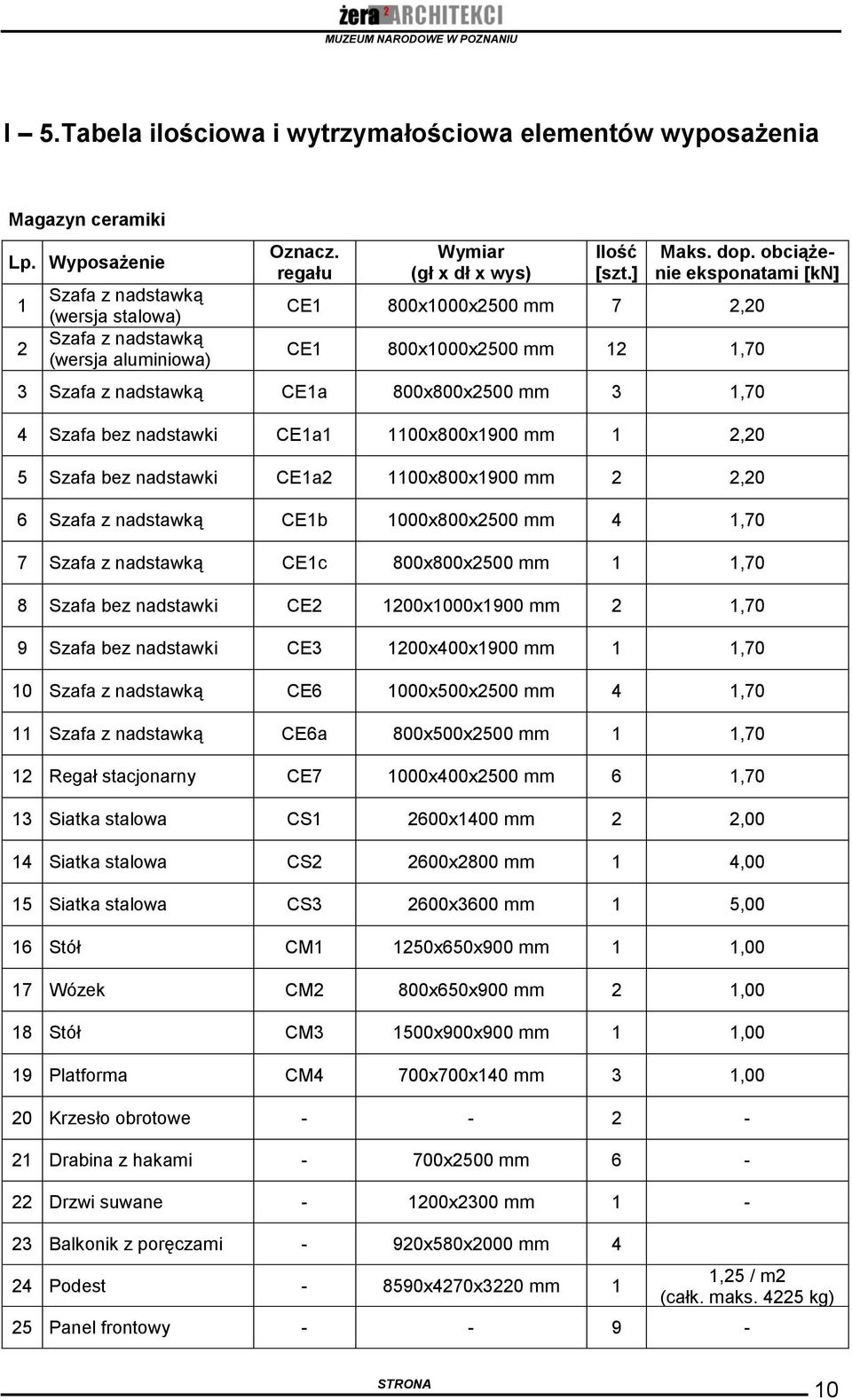

10 I 5.Tabela ilościowa i wytrzymałościowa elementów wyposażenia Magazyn ceramiki Lp. Wyposażenie 1 2 Szafa z nadstawką (wersja stalowa) Szafa z nadstawką (wersja aluminiowa) Oznacz. regału Wymiar (gł x dł x wys) Ilość [szt.] Maks. dop. obciążenie eksponatami [kn] CE1 800x1000x2500 mm 7 2,20 CE1 800x1000x2500 mm 12 1,70 3 Szafa z nadstawką CE1a 800x800x2500 mm 3 1,70 4 Szafa bez nadstawki CE1a1 1100x800x1900 mm 1 2,20 5 Szafa bez nadstawki CE1a2 1100x800x1900 mm 2 2,20 6 Szafa z nadstawką CE1b 1000x800x2500 mm 4 1,70 7 Szafa z nadstawką CE1c 800x800x2500 mm 1 1,70 8 Szafa bez nadstawki CE2 1200x1000x1900 mm 2 1,70 9 Szafa bez nadstawki CE3 1200x400x1900 mm 1 1,70 10 Szafa z nadstawką CE6 1000x500x2500 mm 4 1,70 11 Szafa z nadstawką CE6a 800x500x2500 mm 1 1,70 12 Regał stacjonarny CE7 1000x400x2500 mm 6 1,70 13 Siatka stalowa CS1 2600x1400 mm 2 2,00 14 Siatka stalowa CS2 2600x2800 mm 1 4,00 15 Siatka stalowa CS3 2600x3600 mm 1 5,00 16 Stół CM1 1250x650x900 mm 1 1,00 17 Wózek CM2 800x650x900 mm 2 1,00 18 Stół CM3 1500x900x900 mm 1 1,00 19 Platforma CM4 700x700x140 mm 3 1,00 20 Krzesło obrotowe Drabina z hakami - 700x2500 mm 6-22 Drzwi suwane x2300 mm 1-23 Balkonik z poręczami - 920x580x2000 mm 4 24 Podest x4270x3220 mm 1 1,25 / m2 (całk. maks kg) 25 Panel frontowy kg) - 10

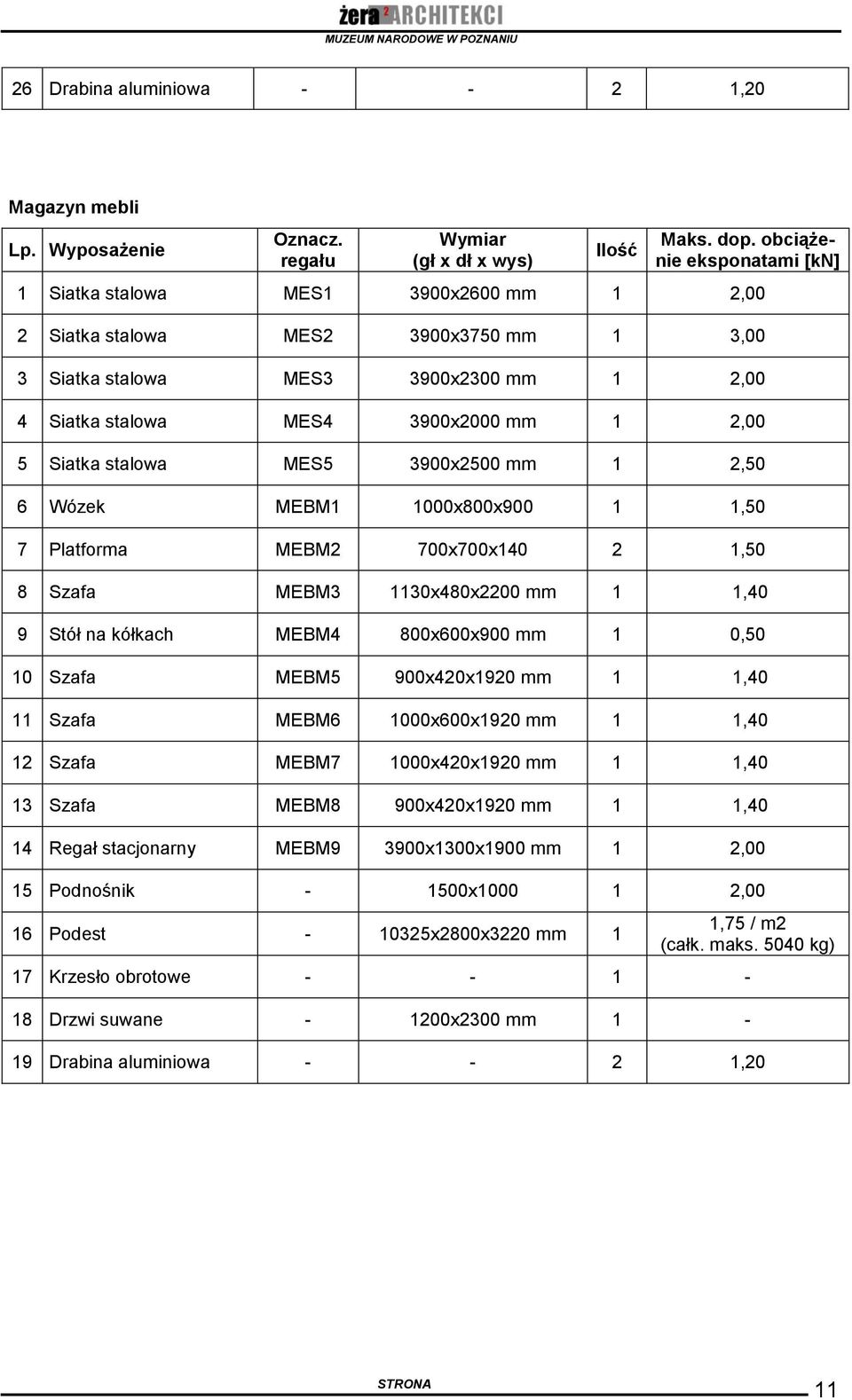

11 26 Drabina aluminiowa ,20 Magazyn mebli Lp. Wyposażenie Oznacz. regału Wymiar (gł x dł x wys) Ilość Maks. dop. obciążenie eksponatami [kn] 1 Siatka stalowa MES1 3900x2600 mm 1 2,00 2 Siatka stalowa MES2 3900x3750 mm 1 3,00 3 Siatka stalowa MES3 3900x2300 mm 1 2,00 4 Siatka stalowa MES4 3900x2000 mm 1 2,00 5 Siatka stalowa MES5 3900x2500 mm 1 2,50 6 Wózek MEBM1 1000x800x ,50 7 Platforma MEBM2 700x700x ,50 8 Szafa MEBM3 1130x480x2200 mm 1 1,40 9 Stół na kółkach MEBM4 800x600x900 mm 1 0,50 10 Szafa MEBM5 900x420x1920 mm 1 1,40 11 Szafa MEBM6 1000x600x1920 mm 1 1,40 12 Szafa MEBM7 1000x420x1920 mm 1 1,40 13 Szafa MEBM8 900x420x1920 mm 1 1,40 14 Regał stacjonarny MEBM9 3900x1300x1900 mm 1 2,00 15 Podnośnik x ,00 16 Podest x2800x3220 mm 1 1,75 / m2 (całk. maks kg) 17 Krzesło obrotowe Drzwi suwane x2300 mm 1-19 Drabina aluminiowa ,20 11

12 12
