1 PROJEKT TECHNICZNY MEBLI W URZĘDZIE POCZTY W KOBYLINIE BORZYMY Inwestor: POCZTA POLSKA CENTRUM INFRASTRUKTURY ODDZIAŁ REGIONALNY W BIAŁYMSTOKU BIAŁYSTOK UL. I ARMII WOJSKA POLSKIEGO 7A ADRES: KOBYLIN BORZYMY UL. GŁÓWNA 14 Autor, koncepcja: SŁAWOMIR DANISZEWSKI zam ŁOMŻA, ul. MAZOWIECKA 6/72 Łomża, MARZEC 2008 rok. 1

2 OPIS TECHNICZNY MEBLI W Urzędzie Poczty w Kobylinie Borzymy 1. Szafka pod wagę szt. 1 Szafka zamykana drzwiczkami z półką w połowie wysokości z możliwością regulacji wysokości półki 1/3 i 2/3 wysokości wnętrza szafki. Szafka wyposażona w ergonomiczne uchwyty. Drzwiczki zamykane zamkiem patentowym. Szafka wykonana z płyty meblowej gr. 18 mm laminowanej Buk jasny. Szafka jest elementem wolnostojącym. Mebel posiada cokół wysokości 10 cm. Wymiary: szer. 66 cm, wys. całkowita 65 cm - łącznie z cokołem, gł. 56 cm. Plecy z płyty pilśniowej twardej laminowanej. 2. Kontenerek biurowy - szt. 2 Kontenerek z szufladami zamykany zamkiem centralnym, wykonany z płyty meblowej gr. 18 mm laminowanej laminatem - BUK jasny. Szuflady w prowadnicach. Kontenerek z możliwością przemieszczania, czyli na kółkach. Plecy z płyty pilśniowej twardej laminowanej. Wymiary: szer. 45 cm, wys. całkowita 62 cm- łącznie z kółkami, gł. 48 cm. Szuflada i drzwiczki zamykane zamkami patentowymi, wyposażone w ergonomiczne uchwyty. 2

3 3. Regały wystawowe na szafce o wymiarach : 125 x210 x 40 (20) cm 1 szt., Regał otwarty z półkami ustawione na szafce zamkniętej. Regał wykonany z płyty meblowej gr. 18 mm laminowanej Buk jasny. Regał jest ustawiony na posadzce i mocowany kołkami rozporowymi do ściany murowanej. Mebel posiada cokół wysokości 10 cm. Wymiary:ok. szer. 125 cm, wys. całkowita 210 cm - łącznie z cokołem, gł. 40 i 20 cm (wymiary skorygować z natury). Plecy z płyty pilśniowej twardej laminowanej. Szafka pod regałem wystawkowym wyposażony w ergonomiczne uchwyty. Drzwiczki zamykane zamkiem patentowym. 4. Szafka BHP DWUSZAFKOWA 2 szt. Szafki ubraniowe metalowe o wymiarach 1940x600x490 (dwie szafki w zestawie ) z blachy o gr. 0.8 mm, malowane proszkowo w kolorach RAL drzwiczki kolor niebieski 5005 ścianki kolor popielaty 7035(dopuszcza się zastosowanie innych kolorów - do uzgodnienia), drzwiczki wpuszczane w futrynę, zawiasy ukryte. W środku każda szafka wyposażona w drążek i w haczyki na bocznych ściankach, szafki wyposażone w podstawy na nóżkach lub szafka bezpośrednio z nóżkami wys max. Każde drzwi muszą posiadać kratkę wentylacyjną lub otwory wentylacyjne. szafki bhp o wym x 600 x 490 mm metalowe (np. Sum 321) - dwudrzwiowa szafka ubraniowa z trzypunktowym ryglem na nóżkach 3

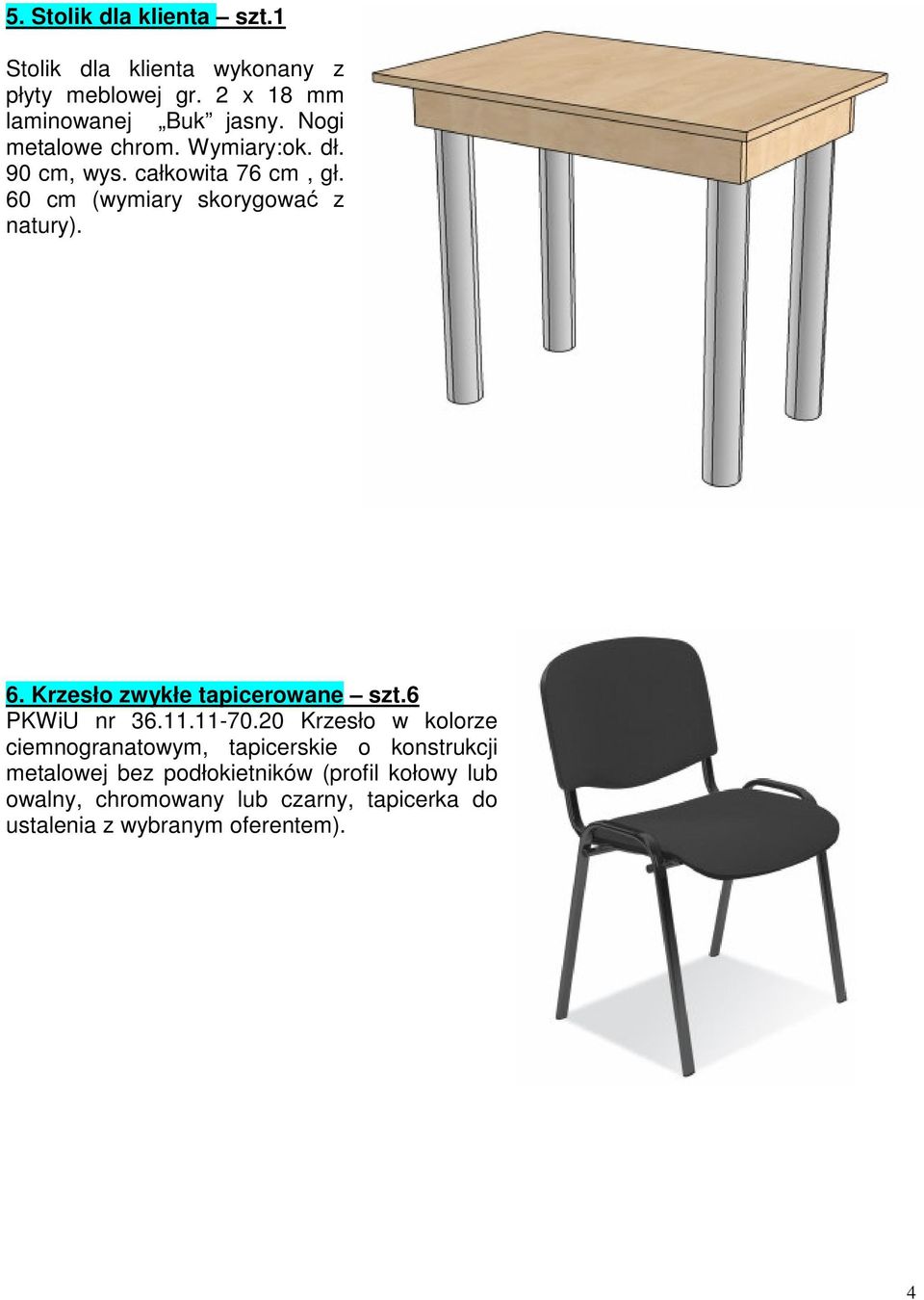

4 5. Stolik dla klienta szt.1 Stolik dla klienta wykonany z płyty meblowej gr. 2 x 18 mm laminowanej Buk jasny. Nogi metalowe chrom. Wymiary:ok. dł. 90 cm, wys. całkowita 76 cm, gł. 60 cm (wymiary skorygować z natury). 6. Krzesło zwykłe tapicerowane szt.6 PKWiU nr Krzesło w kolorze ciemnogranatowym, tapicerskie o konstrukcji metalowej bez podłokietników (profil kołowy lub owalny, chromowany lub czarny, tapicerka do ustalenia z wybranym oferentem). 4

5 7. Krzesło biurowe obrotowe jezdne 2 szt. PKWiU nr Krzesło obrotowe stanowiące wyposażenie stanowiska komputerowego powinno spełniać warunki określone w załączniku do Rozporządzenia Ministra Pracy i Polityki Socjalnej z r. (Dz. U. 148 poz. 973) pkt 5.1 i 5.2. Charakterystyka krzesła obrotowego: 1/ Podstawa krzesła z kształtowników stalowych w osłonach nylonowych i z wymiennymi gniazdami mocowania kółek. 2/ Kółka samohamowne do parkietów i powierzchni twardych kółka pokryte cienką gumową oponą zabezpieczającą przed zadrapaniem powierzchni po której porusza się krzesło, kółka pod naciskiem siedzącego poruszają się swobodnie, a po podniesieniu się użytkownika z krzesła następuje automatycznie blokada kółek. 3/ Podnośnik pneumatyczny w osłonie. 4/ Siedzisko -mocowanie podłokietników do szkieletu za pomocą śrub metalowych wkręcanych do tulejek metalowych mocowanych do podstawy, siedzisko osłonięte od spodu maskownicą wykonaną z tworzywa sztucznego, siedzisko z gąbki grubość formatki co najmniej 40 mm. 5/ Oparcie oparcie osłonięte maskownicą wykonaną z tworzywa sztucznego, oparcie z gąbki grubość formatki co najmniej 40 mm, oparcie ergonomiczne wyprofilowane (dodatkowa formatka z gąbki pod lędźwie). 6/ Obicie materiał tapicerka w kolorach podstawowych (granat, brąz, szary, zielony). Termin gwarancji liczony będzie od daty podpisania protokołu odbioru dostawy. Usterki zgłoszone w okresie gwarancji usuwane winny być w terminie 14 dni od zgłoszenia. Atest wytrzymałościowy krzesła (świadectwo badań wytrzymałościowych) z wynikiem pozytywnym. Dopuszczalne obciążenie dla podnośnika pneumatycznego do 120 kg. Dopuszczalne obciążenie dla podstawy siedziska (blacha) do 120 kg. 8. Wystawki szklane szt. 1 Wystawki ze szkła bezpiecznego klejone o wym. ok. szer. 82 cm wys. 120 cm gł. 15 cm, z półką usztywniającą należy przewidzieć trwałe mocowanie do blatu wszystkie wymiary dokonać z natury. 5

6 9. Wystawki szklane szt. 1 -A Wystawki ze szkła bezpiecznego klejone o wym. szer. 45 cm wys. 120 cm gł. 15 cm, należy przewidzieć trwałe mocowanie do blatu wszystkie wymiary dokonać z natury. 10. Wystawki szklane szt. 1 - B Wystawki ze szkła bezpiecznego klejone o wym. szer. 36 cm wys. 120 cm gł. 15 cm, należy przewidzieć trwałe mocowanie do blatu wszystkie wymiary dokonać z natury. 6

7 11. Stolik socjalny szt.1 Stolik dla klienta wykonany z płyty meblowej gr. 2 x 18 mm laminowanej Buk jasny. Nogi metalowe chrom. Wymiary:ok. dł. 60 cm, wys. całkowita 76 cm, gł. 60 cm (wymiary skorygować z natury). 12. Przegródki na banknoty szt.2 Przegródki na banknoty wykonane z płyty meblowej gr. 1 x 18 mm laminowanej Buk jasny, zamykane żaluzją aluminiową zamykana na zamek patentowy wyposażone w pochwyt. Wymiary:ok. dł. 115 cm, wys. ok.26 cm, gł. 23 cm (wymiary skorygować z natury- skrytki muszą wejść między blaty dla klienta i blat obsługi- są to wymiary mocno zbliżone). Ilość przegródek ustalona zostanie z użytkownikiem. 13. Stolik Listonosza szt.2 Stanowisko z otwartymi przegródkami z pulpitem do pracy wykonane z płyt meblowych gr. 18 i 10 mm laminowanych laminatem HPL gr. 0,9 mm - BUK BAWARIA grupa.3 dekor: R Wymiary: szer. 90 cm, wys. 147 cm, gł. 60 i 20 cm. Wymiary wewn. jednej skrytki 12 x 16 x 20 cm. Stanowisko wyposażone w szafkę i szufladę zamykane za pomocą zamka patentowego oraz wyposażone w pochwyty ergonomiczne. Plecy z płyty pilśniowej twardej laminowanej. 7

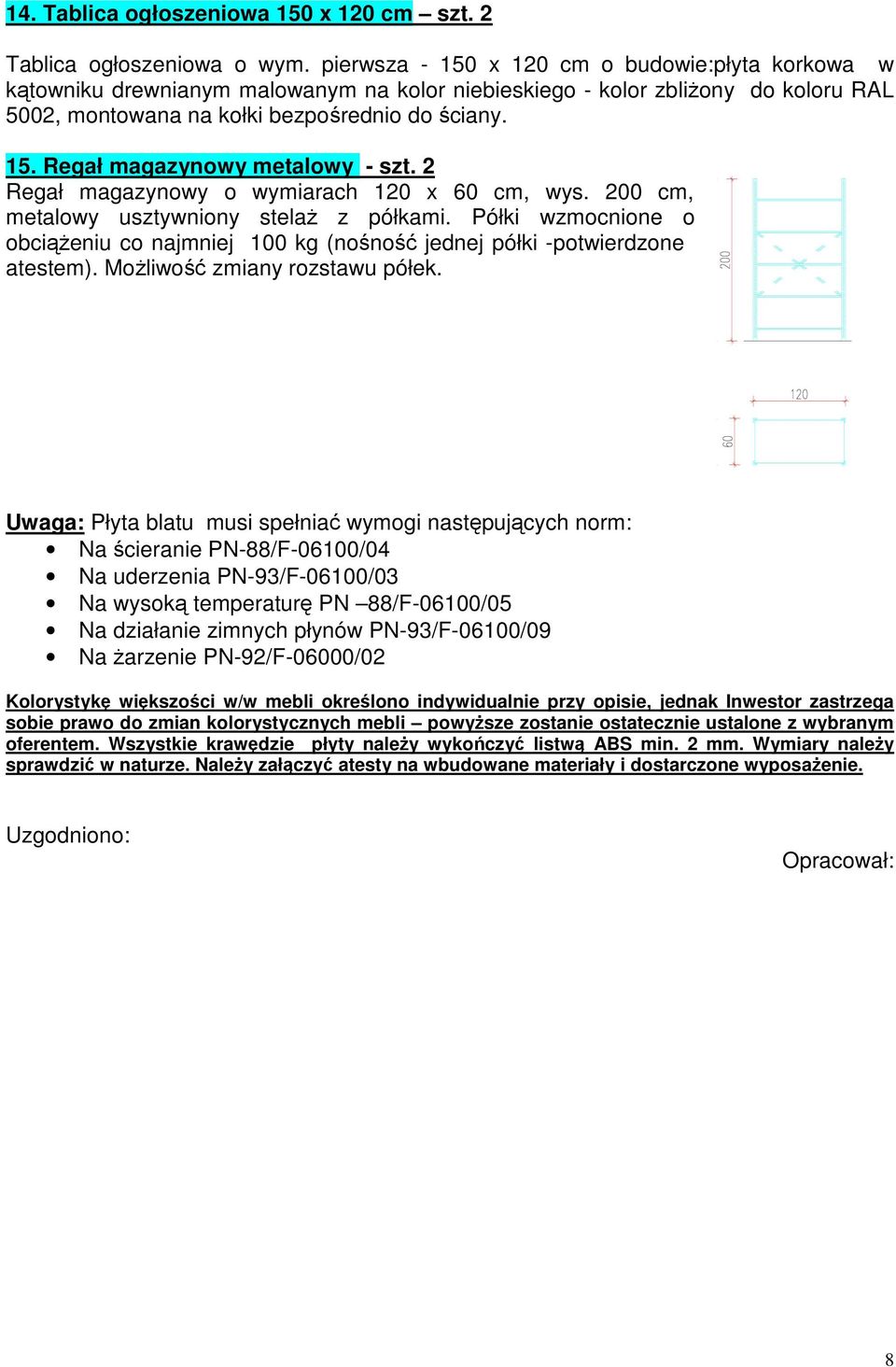

8 14. Tablica ogłoszeniowa 150 x 120 cm szt. 2 Tablica ogłoszeniowa o wym. pierwsza x 120 cm o budowie:płyta korkowa w kątowniku drewnianym malowanym na kolor niebieskiego - kolor zbliżony do koloru RAL 5002, montowana na kołki bezpośrednio do ściany. 15. Regał magazynowy metalowy - szt. 2 Regał magazynowy o wymiarach 120 x 60 cm, wys. 200 cm, metalowy usztywniony stelaż z półkami. Półki wzmocnione o obciążeniu co najmniej 100 kg (nośność jednej półki -potwierdzone atestem). Możliwość zmiany rozstawu półek. Uwaga: Płyta blatu musi spełniać wymogi następujących norm: Na ścieranie PN-88/F-06100/04 Na uderzenia PN-93/F-06100/03 Na wysoką temperaturę PN 88/F-06100/05 Na działanie zimnych płynów PN-93/F-06100/09 Na żarzenie PN-92/F-06000/02 Kolorystykę większości w/w mebli określono indywidualnie przy opisie, jednak Inwestor zastrzega sobie prawo do zmian kolorystycznych mebli powyższe zostanie ostatecznie ustalone z wybranym oferentem. Wszystkie krawędzie płyty należy wykończyć listwą ABS min. 2 mm. Wymiary należy sprawdzić w naturze. Należy załączyć atesty na wbudowane materiały i dostarczone wyposażenie. Uzgodniono: Opracował: 8
