1 ELEKTRYCZNOŚĆ I ZASILACZE

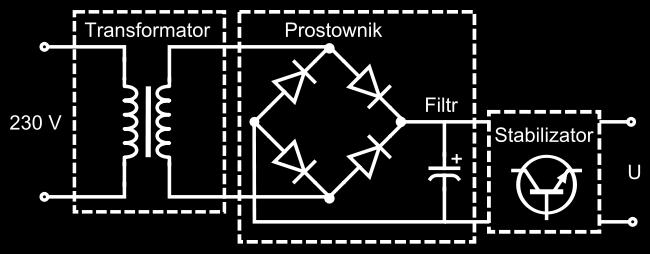

2 ZASILACZ TRANSFORMATOROWY

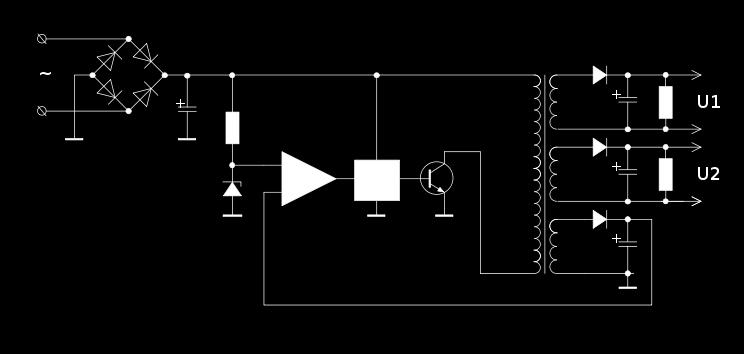

3 ZASILACZ IMPULSOWY

4 PARAMETRY ZASILACZY Zakres napięć wyjściowych [V] Całkowita moc wyjściowa (szczytowa) [W] Nominalna moc wyjściowa (ciągła) [W] Sprawność energetyczna [%]

5 ZAKRES NAPIĘĆ WEJŚCIOWYCH [V] Określa, w jakim zakresie napięć zasilacz jest w stanie generować sygnał wyjściowy.

6 CAŁKOWITA MOC WYJŚCIOWA (SZCZYTOWA) [W] Chcąc obliczyć dokładną całkowitą moc wyjściową, jaką może wygenerować zasilacz, sumujemy iloczyn dodatnich napięć i prądów wyjściowych.

7 NOMINALNA MOC WYJŚCIOWA (CIĄGŁA) [W] Jest to moc zasilacza, w której bierze się pod uwagę ograniczenia obciążeniowe linii 3,3 V i 5 V wpływające na całą charakterystykę zasilacza. Nie znając jej wartości można przyjąć, że jest to około 80% całkowitej mocy wyjściowej.

8 SPRAWNOŚĆ ENERGETYCZNA [%] Parametr ten oblicza się jako stosunek mocy prądu stałego na wyjściu do mocy pobranej na wejściu. Im wyższa sprawność energetyczna zasilacza, tym mniejsze straty energii oraz mniejsza emisja ciepła.

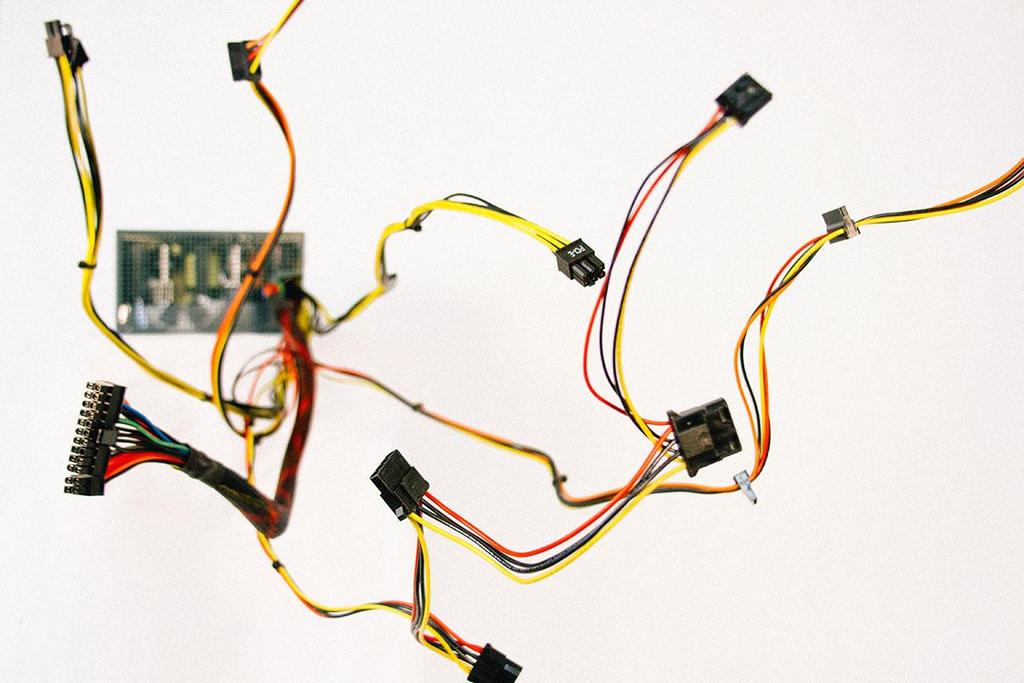

9 WTYCZKI STOSOWANE W ZASILACZACH ATX

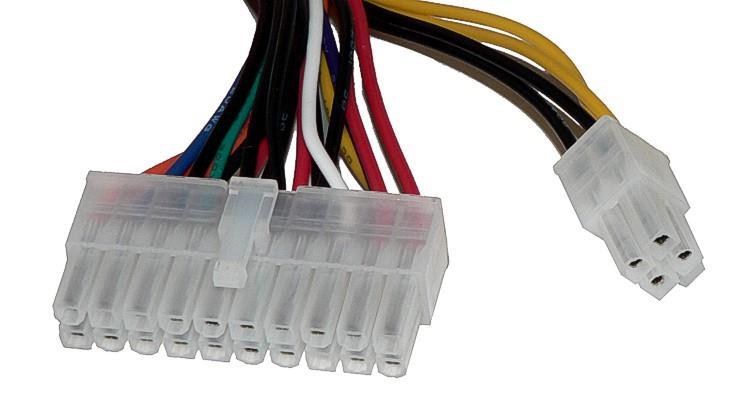

10 MPC

11 ATX 12V

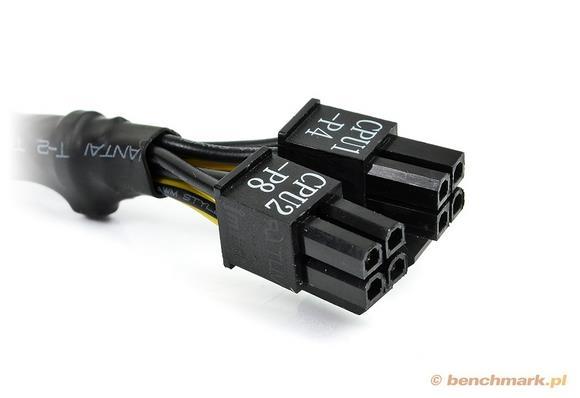

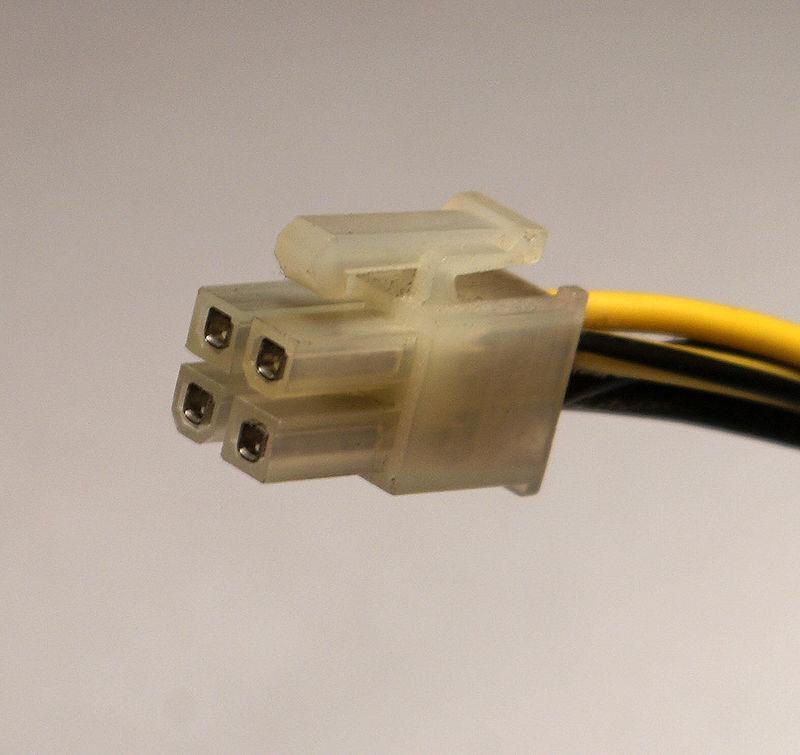

12 WTYCZKI P4 I P8

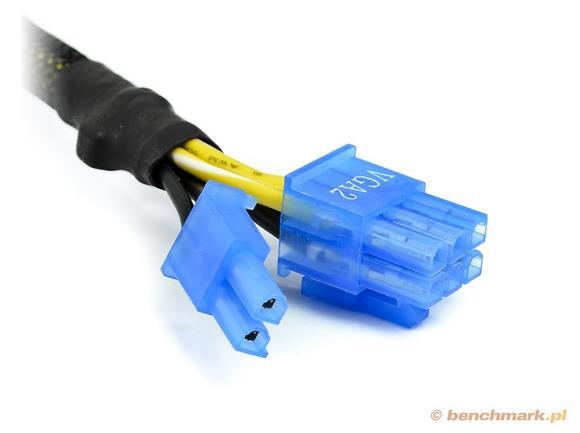

13 PCIE (6+2-PIN)

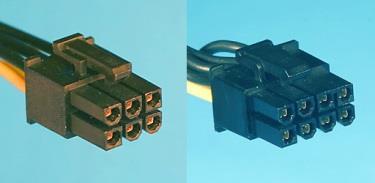

14 PCI-E

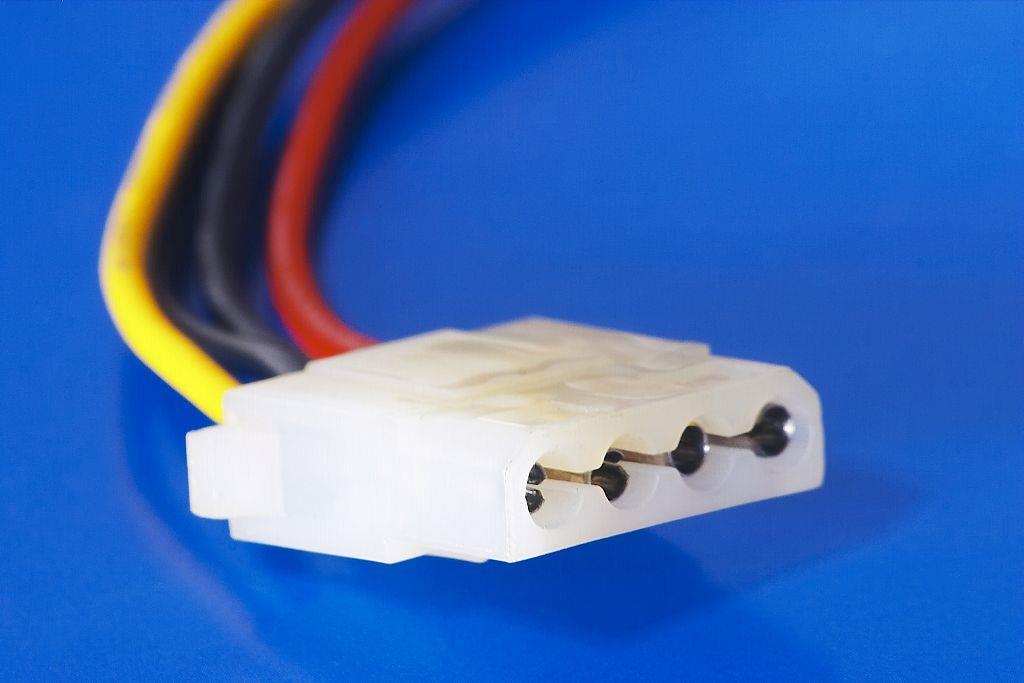

15 MOLEX

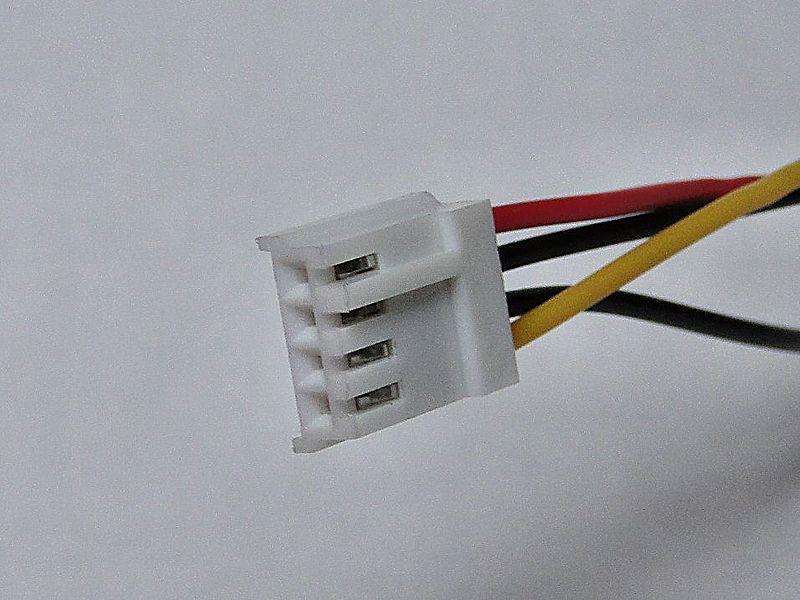

16 MINI MOLEX

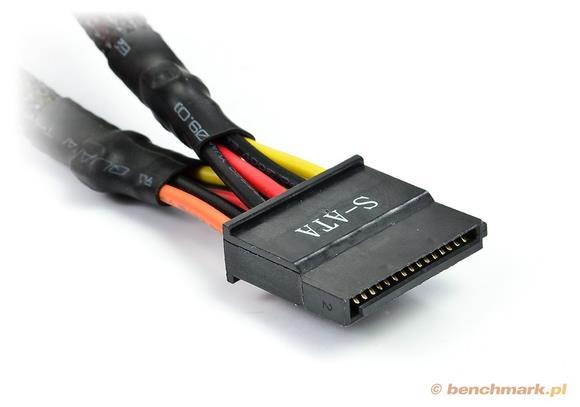

17 SATA

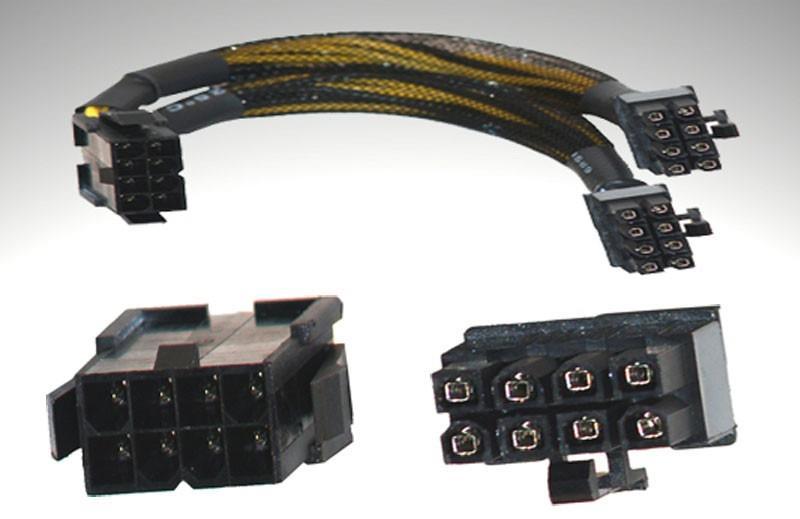

18 EPS 12 V

19 CERTYFIKAT 80 PLUS Jest to certyfikat sprawności energetycznej zasilaczy, mówiący nam o stosunku mocy oddawanej na wyjściu (do podzespołów), do mocy pobieranej z sieci energetycznej. Różnica między obydwiema wartościami jest oddawana w postaci ciepła, a przez to tracona.

20 Certyfikat sprawności przy obc. 10% przy obc. 20% przy obc. 50% przy obc. 100% 80 PLUS Bronze 81% 85% 81% 80 PLUS Silver 85% 89% 85% 80 PLUS Gold 88% 92% 88% 80 PLUS Platinum 80 PLUS Titanium 90% 94% 91% 90% 94% 96% 91%

21 ZABEZPIECZENIA ZASILACZY OVP, UVP, OCP, OLP, OTP, SCP, IOVP

22 OVP (OVER VOLTAGE PROTECTION) Zabezpieczenie przed zbyt wysokim napięciem wyjściowym. Działa na każdej linii wyjściowej zasilacza i aktywuje się gdy napięcie jest wyższe o 15 % w stosunku do wartości normalnej. Wymagane przez normę ATX12V.

23 UVP (UNDER VOLTAGE PROTECTION) Zabezpieczenie przed zbyt niskim napięciem na liniach wyjściowych. Jest spotykane znacznie rzadziej niż OVP, ponieważ zbyt niskie napięcie nie uszkadza zasilanych podzespołów, może jednak negatywnie wpłynąć na ich stabilność

24 OCP(OVER CURRENT PROTECTION) Zabezpieczenie przed przeciążeniem stabilizatora. Monitoruje każdą linię zasilającą z osobna i w przypadku przeciążenia którejkolwiek z nich powoduje wyłączenie zasilacza. Wymagane przez normę ATX12V.

25 OLP(OVER LOAD PROTECTION) Zabezpiecza przed przeciążeniem całego zasilacza (nie ograniczając się do poszczególnych linii).

26 OTP (OVER TEMPERATURE PROTECTION) Zabezpieczenie przed przegrzaniem zasilacza. Przegrzanie może przejawić się podczas przeciążenia, złej cyrkulacji powietrza wynikającej np. z zakrycia wylotu zasilacza lub z powodu awarii wentylatora. Wymagane przez normę ATX12V.

27 SCP (SHORT CIRCUIT PROTECTION) Zabezpieczenie przeciwzwarciowe. Aktywuje się kiedy w obwodzie zasilacza pojawi się zwarcie. Pomimo, że nie jest one obowiązkowe, to znajdziemy je we wszystkich obecnych zasilaczach.

28 IOVP (INPUT OVER VOLTAGE PROTECTION) Zabezpieczenie zasilacza przed zbyt wysokim napięciem wejściowym. Stosowane głównie w zasilaczach z manualnym przełącznikiem napięcia wejściowego.

29 ZASILACZE AWARYJNE UPS

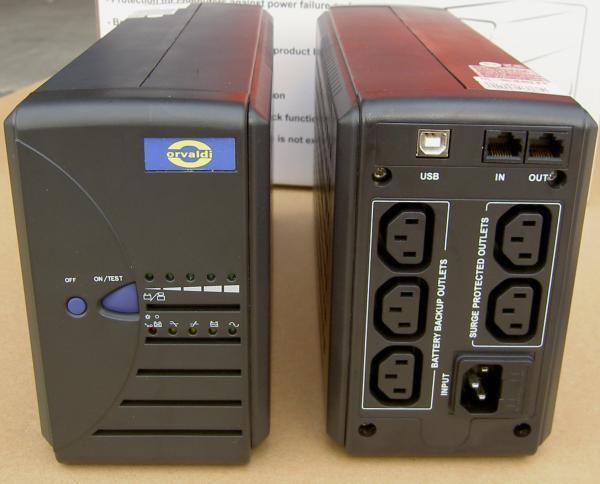

30 WYGLĄD Jest on urządzeniem umożliwiającym pracę innym urządzeniom elektrycznym podczas przerwy w dostawie prądu. Dodatkowo stanowi rodzaj filtra sieciowego, poprawiając stabilność dostarczonego napięcia oraz pełni funkcję bezpiecznika przepięciowego.

31 SPOSÓB DZIAŁANIA ZASILACZA UPS Jego podstawą jest akumulator, który dostarcza energię elektryczną w razie zaniku napięcia w sieci energetycznej. Przełączenie na akumulator następuje automatycznie. Czas podtrzymywania zasilania przez UPS zależy od pojemności akumulatorów i od obciążenia na wyjściach urządzenia.

32 ODMIANY ZASILACZY UPS Line-interactive Off-line On-line

33 ON-LINE Są to najczęściej zasilacze średniej mocy, w których napięcie sieciowe 230 V zostaje zamienione na napięcie stałe służące do ładowania akumulatorów, które następnie ponownie jest zamieniane na postać sinusoidalną. Tego typu UPS-y całkowicie odseparowują urządzenie od sieci energetycznej.

34 OFF-LINE W zasilaczach tego typu napięcie przekazywane jest bezpośrednio na wyjście UPS-a. Dodatkowo zasilacz awaryjny dokonuje pomiarów parametrów zasilania i ładuje wewnętrzne akumulatory. W momencie zaniku zasilania urządzenie przełącza się na zasilanie z akumulatorów poprzez wewnętrzny falownik odłączając się od sieci energetycznej.

35 LINE-INTERACTIVE W tej technologii buduje się zazwyczaj zasilacze małej mocy. Podczas normalnej pracy UPS przekazuje napięcie wejściowe bezpośrednio na wyjście, ładując jednocześnie akumulatory za pomocą prostownika. Po wykryciu awarii zasilania urządzenie uruchamia rozłącznik i synchronicznie do przebiegu sieciowego włącza falownik, dostarczający na wyjście UPS-a energię z wewnętrznych akumulatorów.

36 TESTOWANIE ZASILACZY

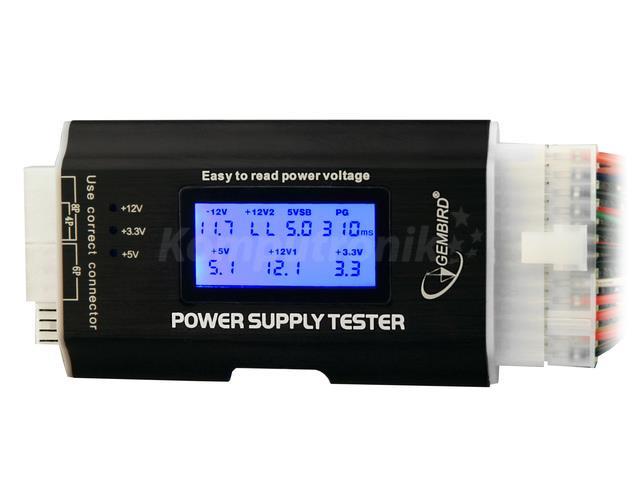

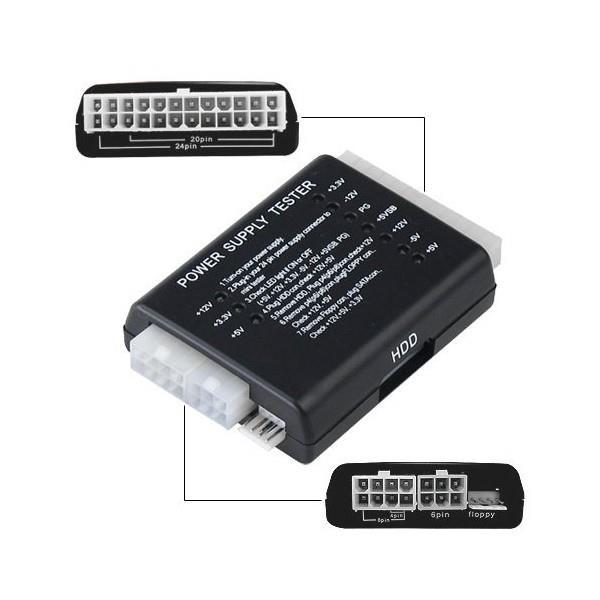

37 TESTER ZASILACZY

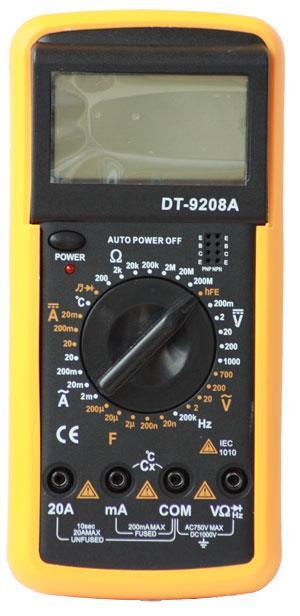

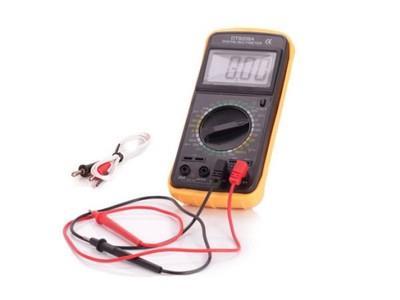

38 MULTIMETR

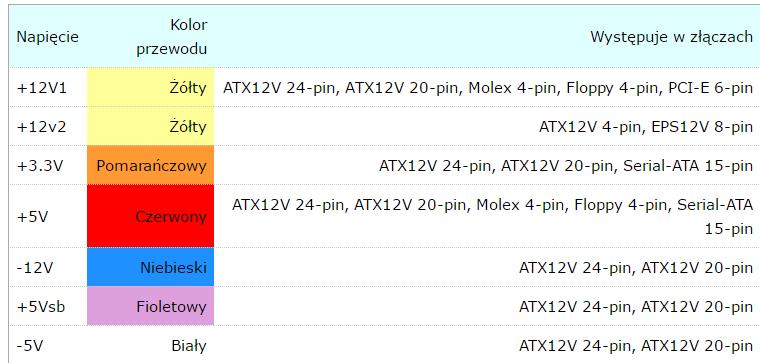

39 NAPIĘCIA NA POSZCZEGÓLNYCH LINIACH

40 WYSTĘPOWANIE

41 PRZEZNACZENIE I TOLERANCJE

42 ĆWICZENIE 1 Dobierz zasilacz do następującego sprzętu: Intel i Kingston HypexX DDR3 2x2GB 1600MHz KH1600C9AD3B1K2/4G Asus H87-Plus Intel H87 LGA 1150 DVD-REC Samsung SH-224DB SATA HDD CAVIAR 500 GB WD5003AZEX SATA III 64 MB Cache Klawiatura+Mysz Logitech MK120 W jakie zabezpieczenia powinien być wyposażony zasilacz aby zapewnił bezpieczne warunki pracy, zarówno podzespołów jak i użytkownika? Jakie konsekwencje pociągnie za sobą dobór nieodpowiedniego zasilacza? Czego dotyczą poszczególne symbole i oznaczenia umieszczone na wybranym przez Ciebie zasilaczu?

43 ĆWICZENIE 2 Wyjaśnij co oznaczają wymienione cechy zasilacza Modecom Volcano 750 Gold Intel ATX 12V Version 2.31 moc 750 W 650 Watt mocy ciągłej Aktywny (APFC) MTBF godz. Certyfikat "Gold" odłączane przewody 4/8 EPS 12V 8 x SATA ATX 20pin ATX 24pin EPS 12V OVP, UVP, SCP, OPP, SIP

44 ĆWICZENIE 3 Wyjaśnij co oznaczają wymienione cechy zasilacza Super Flower zasilacz Leadex 80 Plus Platinum ATX12V 2.2/EPS12V 2.92 moc 1600 W PFC aktywne 1 x 4/8 EPS 12V 1 x 6-pin PEG 1 x 6/8-pin PEG 16 x SATA 2 x Floppy 2 x SATA 4 x 6-pin PEG 5 x 4-pin Molex 8 x 6/8-pin PEG ATX 24pin EPS 12V 80 plus TITANIUM regulacja obrotów wentylatorów automatyczna

45 PRAWO OHMA P = I * U

46 ZADANIA Jakie są cztery podstawowe wielkości opisujące elektryczność? Podać nazwę wielkości i symbol, nazwę jednostki i symbol. Żółty przewód podłączony do zasilania dostarcza 12V. Jeśli zasilacz dostarcza 60W mocy do żółtego przewodu, jakie natężenie płynie przez żółty przewód?
