1. Budowa komputera schemat ogólny.

Transkrypt

1 komputer budowa

2 1. Budowa komputera schemat ogólny. Ogólny schemat budowy komputera - Klawiatura - Mysz - Skaner - Aparat i kamera cyfrowa - Modem - Karta sieciowa Urządzenia wejściowe Pamięć operacyjna Procesor Jednostka centralna - Monitor - Drukarka - Ploter - Głośnik - Modem - Karta sieciowa Urządzenia wyjściowe Oba urządzenia znajdują się w jednej obudowie nazywanej jednostką centralną. Pamięć operacyjna służy do chwilowego pamiętania danych wejściowych i wyjściowych oraz przechowuje uruchomione programy. Programy przekazują rozkazy do procesora. Procesor to układ elektroniczny potrafiący wykonywać rozkazy arytmetyczne i logiczne na liczbach binarnych.

3 2. Elementy komputera płyta główna

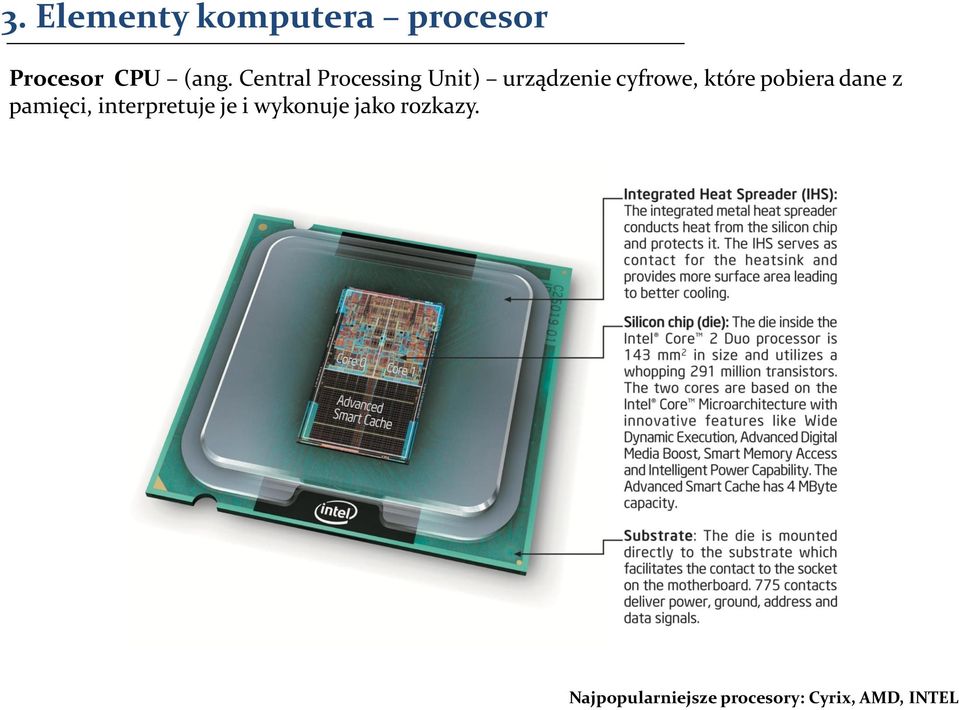

4 3. Elementy komputera procesor Procesor CPU (ang. Central Processing Unit) urządzenie cyfrowe, które pobiera dane z pamięci, interpretuje je i wykonuje jako rozkazy. Najpopularniejsze procesory: Cyrix, AMD, INTEL

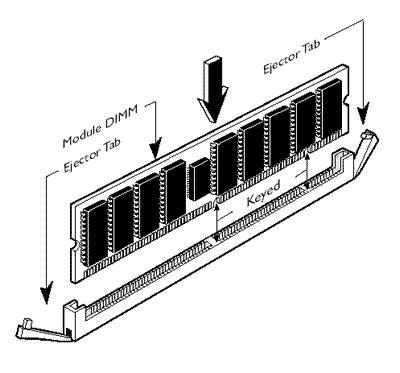

5 4. Elementy komputera pamięć RAM. Pamięć RAM pamięć operacyjna komputera. W pamięci RAM przechowywane są aktualnie wykonywane programy i dane dla tych programów oraz wyniki ich pracy. Zawartość pamięci RAM jest tracona po wyłączeniu napięcia zasilania.

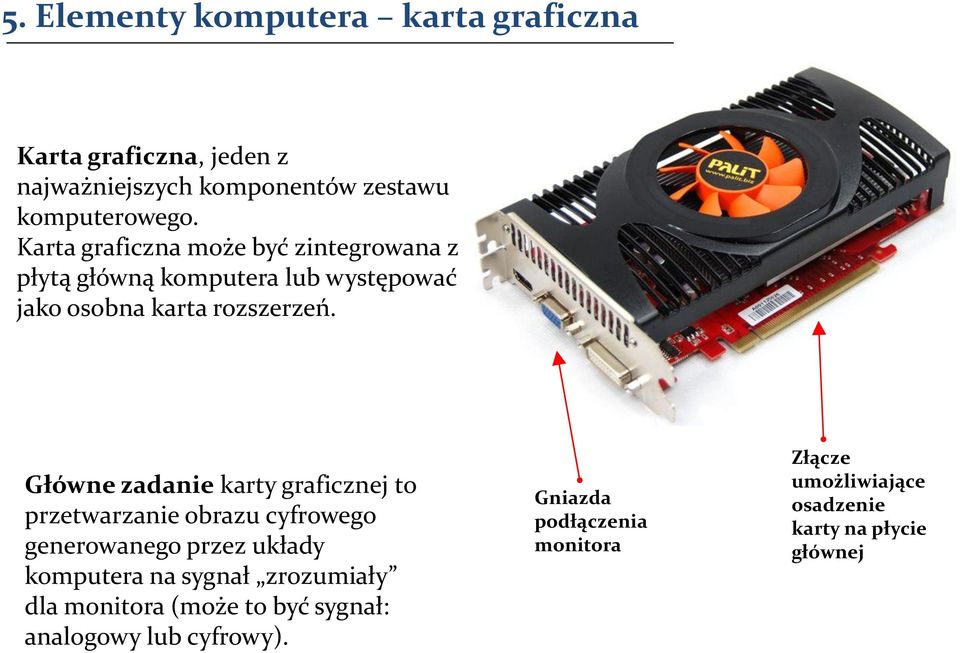

6 5. Elementy komputera karta graficzna Karta graficzna, jeden z najważniejszych komponentów zestawu komputerowego. Karta graficzna może być zintegrowana z płytą główną komputera lub występować jako osobna karta rozszerzeń. Główne zadanie karty graficznej to przetwarzanie obrazu cyfrowego generowanego przez układy komputera na sygnał zrozumiały dla monitora (może to być sygnał: analogowy lub cyfrowy). Gniazda podłączenia monitora Złącze umożliwiające osadzenie karty na płycie głównej

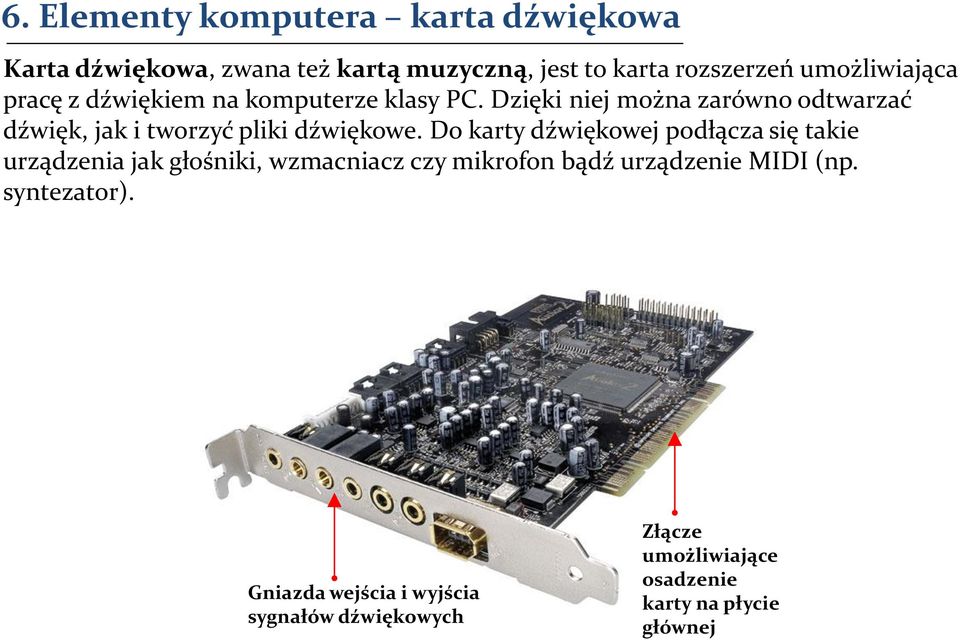

7 6. Elementy komputera karta dźwiękowa Karta dźwiękowa, zwana też kartą muzyczną, jest to karta rozszerzeń umożliwiająca pracę z dźwiękiem na komputerze klasy PC. Dzięki niej można zarówno odtwarzać dźwięk, jak i tworzyć pliki dźwiękowe. Do karty dźwiękowej podłącza się takie urządzenia jak głośniki, wzmacniacz czy mikrofon bądź urządzenie MIDI (np. syntezator). Gniazda wejścia i wyjścia sygnałów dźwiękowych Złącze umożliwiające osadzenie karty na płycie głównej

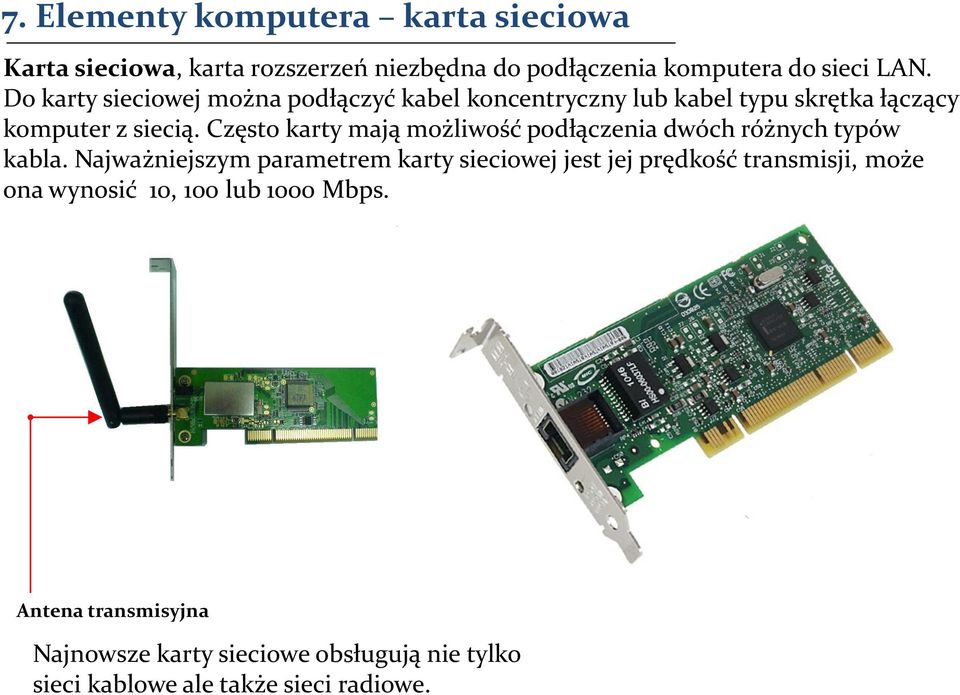

8 7. Elementy komputera karta sieciowa Karta sieciowa, karta rozszerzeń niezbędna do podłączenia komputera do sieci LAN. Do karty sieciowej można podłączyć kabel koncentryczny lub kabel typu skrętka łączący komputer z siecią. Często karty mają możliwość podłączenia dwóch różnych typów kabla. Najważniejszym parametrem karty sieciowej jest jej prędkość transmisji, może ona wynosić 10, 100 lub 1000 Mbps. Antena transmisyjna Najnowsze karty sieciowe obsługują nie tylko sieci kablowe ale także sieci radiowe.

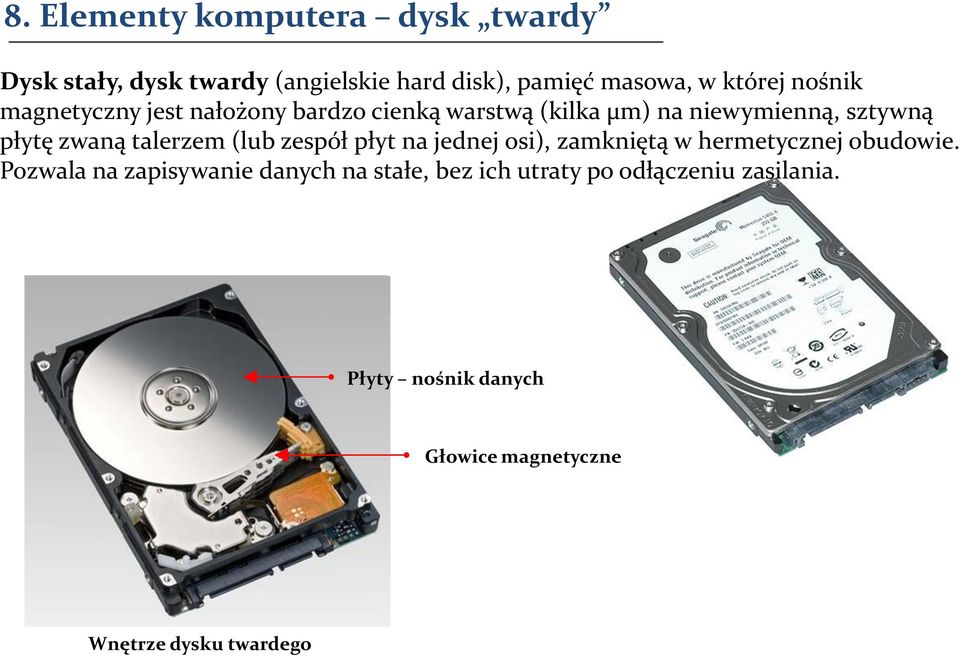

9 8. Elementy komputera dysk twardy Dysk stały, dysk twardy (angielskie hard disk), pamięć masowa, w której nośnik magnetyczny jest nałożony bardzo cienką warstwą (kilka µm) na niewymienną, sztywną płytę zwaną talerzem (lub zespół płyt na jednej osi), zamkniętą w hermetycznej obudowie. Pozwala na zapisywanie danych na stałe, bez ich utraty po odłączeniu zasilania. Płyty nośnik danych Głowice magnetyczne Wnętrze dysku twardego

10 9. Elementy komputera napęd CD-ROM CD-ROM, dysk CD, Compact Disk Read- Only Memory, popularny dysk kompaktowy zastosowany w komputerze jako pamięć tylko odczytywalna. Na płycie CD może zmieścić się do 700 MB danych. CD-RW, Compact Disk Read-Write, jest dyskiem CD umożliwiającym wielokrotny zapis (do 1000x). Do zapisu tego nosnika stosowane są specjalne napędy które obsługują także tradycyjne nosniki

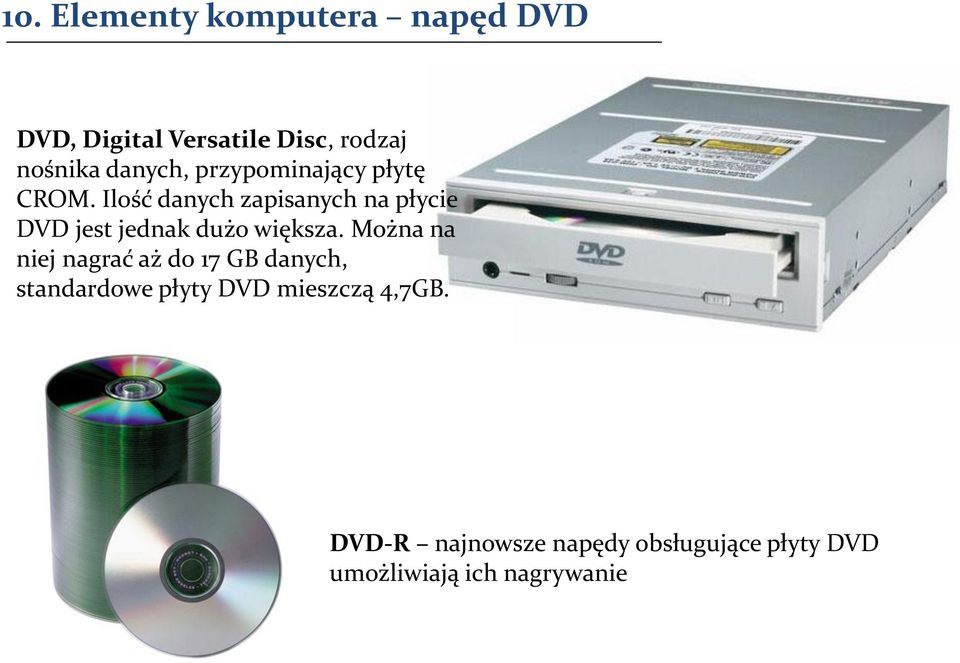

11 10. Elementy komputera napęd DVD DVD, Digital Versatile Disc, rodzaj nośnika danych, przypominający płytę CROM. Ilość danych zapisanych na płycie DVD jest jednak dużo większa. Można na niej nagrać aż do 17 GB danych, standardowe płyty DVD mieszczą 4,7GB. DVD-R najnowsze napędy obsługujące płyty DVD umożliwiają ich nagrywanie

12 11. Budowa komputera ćwiczenie. A. dysk twardy (HDD) B. karta rozszerzenia C. klawiatura D. Monitor E. mysz F. napęd optyczny (CD, DVD itp.) G. pamięć operacyjna (RAM) H. płyta główna I. procesor (CPU) J. zasilacz

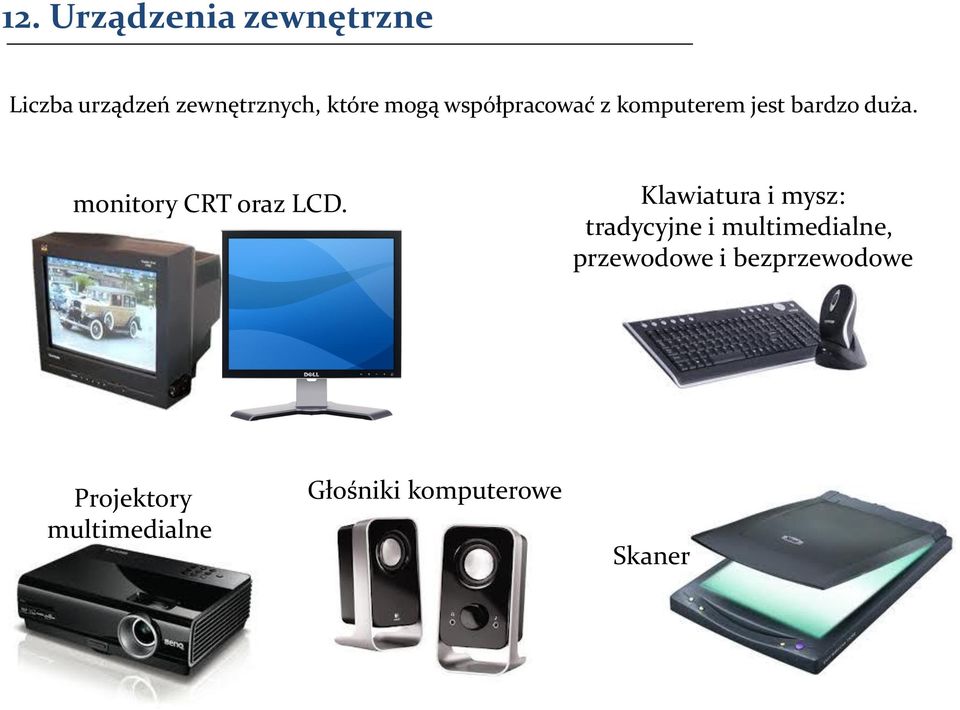

13 12. Urządzenia zewnętrzne Liczba urządzeń zewnętrznych, które mogą współpracować z komputerem jest bardzo duża. monitory CRT oraz LCD. Klawiatura i mysz: tradycyjne i multimedialne, przewodowe i bezprzewodowe Projektory multimedialne Głośniki komputerowe Skaner

14 13. Urządzenia zewnętrzne Drukarki komputerowe, ze względu na kolor druku: kolorowe oraz czarno-białe. Ze względu na technologię druku: atramentowe igłowe (stosowane do druku faktur) Laserowe, zastosowanie biurowe. Plotery, wielkoformatowe drukarki laserowe lub atramentowe, stosowane np. do druku dokumentacji CAD

15 14. Urządzenia zewnętrzne aparaty cyfrowe UPS awaryjny akumulator podtrzymujący napięcie słuchawki i mikrofon Kamery CCD - internetowe tablety graficzne ułatwią posługiwanie się programami graficznymi. Oraz wiele innych urządzeń takich jak: zewnętrzne napędy nośników danych trackaball (odwrócona myszka) czytniki kodów kreskowych kasy fiskalne urządzenia z dziedziny automatyki itp..
