1 TYPU : PWr Instrukcja obslugi Leszczynska Fabryka Pomp Sp. z o.o Leszno, ul. Fabryczna 15

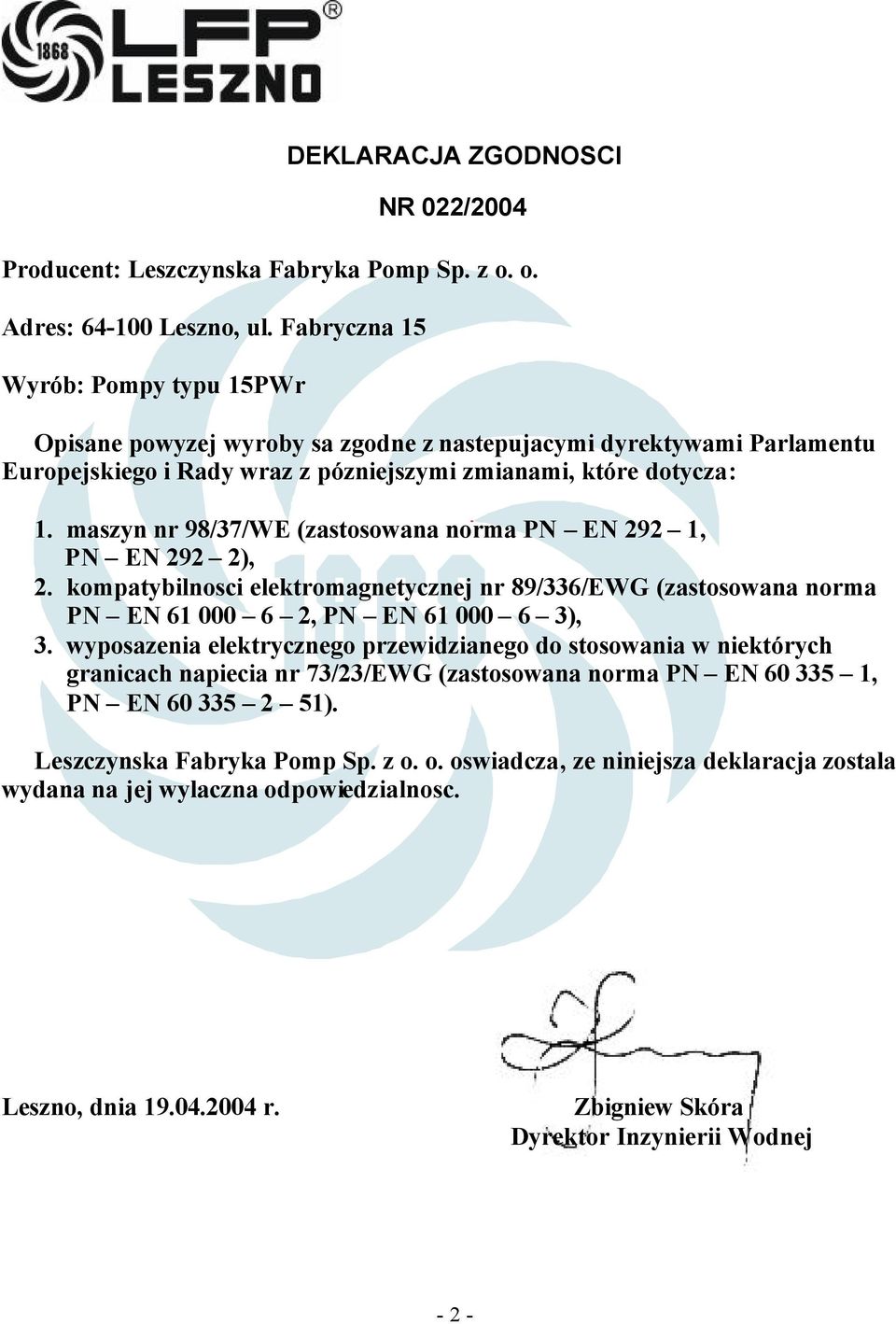

2 DEKLARACJA ZGODNOSCI NR 022/2004 Producent: Leszczynska Fabryka Pomp Sp. z o. o. Adres: Leszno, ul. Fabryczna 15 Wyrób: Pompy typu 15PWr Opisane powyzej wyroby sa zgodne z nastepujacymi dyrektywami Parlamentu Europejskiego i Rady wraz z pózniejszymi zmianami, które dotycza: 1. maszyn nr 98/37/WE (zastosowana norma PN EN 292 1, PN EN 292 2), 2. kompatybilnosci elektromagnetycznej nr 89/336/EWG (zastosowana norma PN EN , PN EN ), 3. wyposazenia elektrycznego przewidzianego do stosowania w niektórych granicach napiecia nr 73/23/EWG (zastosowana norma PN EN , PN EN ). Leszczynska Fabryka Pomp Sp. z o. o. oswiadcza, ze niniejsza deklaracja zostala wydana na jej wylaczna odpowiedzialnosc. Leszno, dnia r. Zbigniew Skóra Dyrektor Inzynierii Wodnej - 2 -

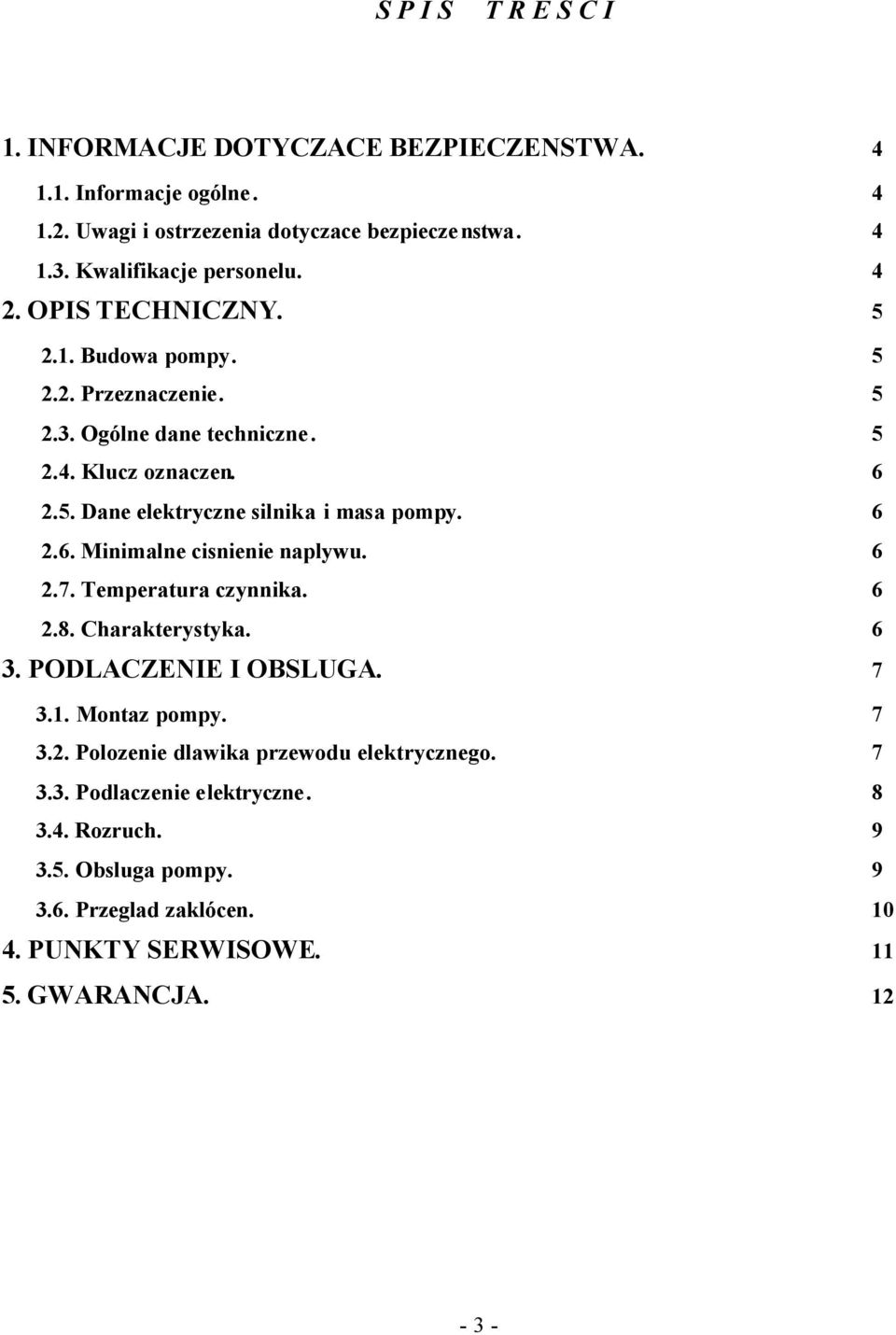

3 S P I S T R E S C I 1. INFORMACJE DOTYCZACE BEZPIECZENSTWA Informacje ogólne Uwagi i ostrzezenia dotyczace bezpieczenstwa Kwalifikacje personelu OPIS TECHNICZNY Budowa pompy Przeznaczenie Ogólne dane techniczne Klucz oznaczen Dane elektryczne silnika i masa pompy Minimalne cisnienie naplywu Temperatura czynnika Charakterystyka PODLACZENIE I OBSLUGA Montaz pompy Polozenie dlawika przewodu elektrycznego Podlaczenie elektryczne Rozruch Obsluga pompy Przeglad zaklócen PUNKTY SERWISOWE GWARANCJA

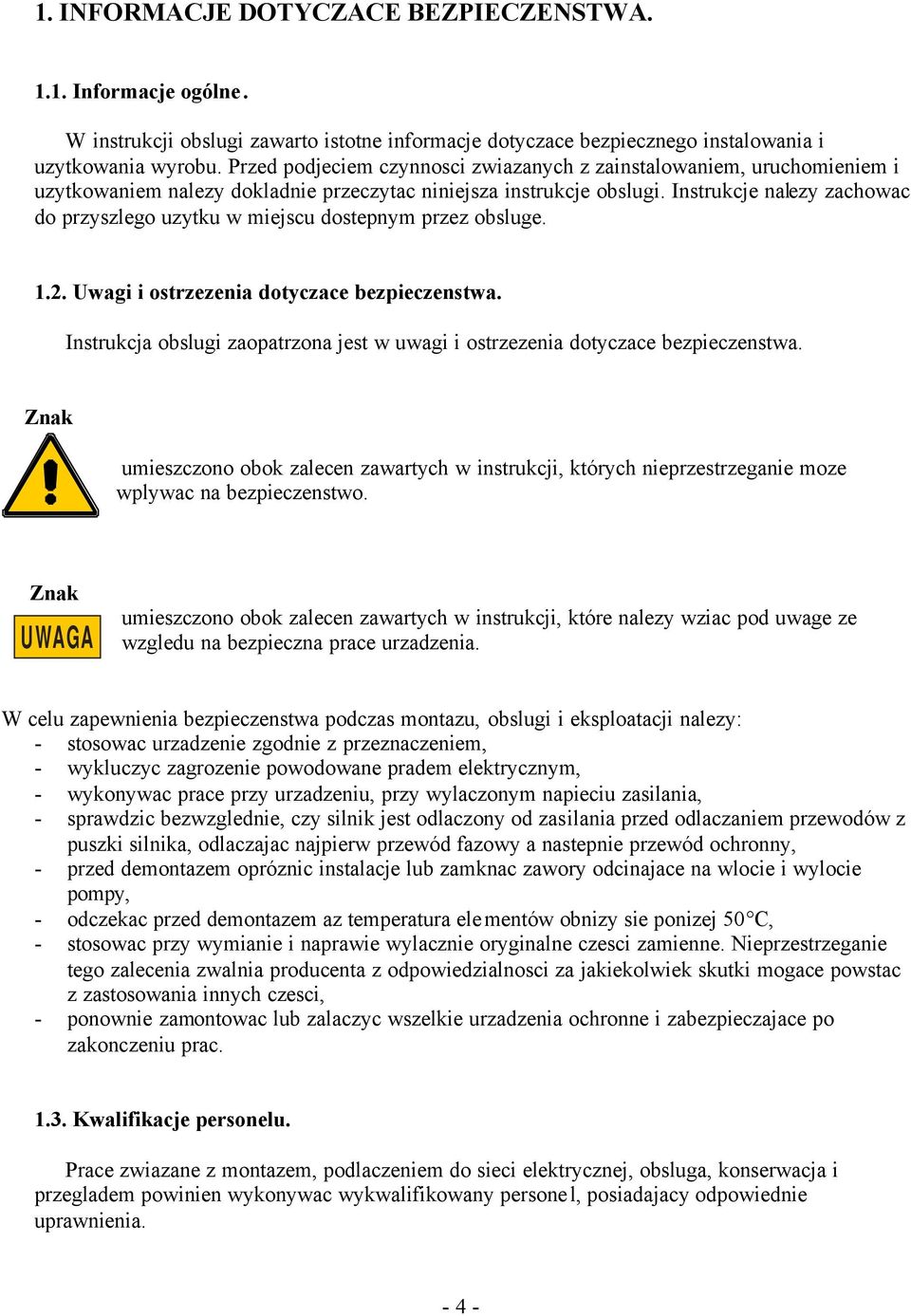

4 1. INFORMACJE DOTYCZACE BEZPIECZENSTWA Informacje ogólne. W instrukcji obslugi zawarto istotne informacje dotyczace bezpiecznego instalowania i uzytkowania wyrobu. Przed podjeciem czynnosci zwiazanych z zainstalowaniem, uruchomieniem i uzytkowaniem nalezy dokladnie przeczytac niniejsza instrukcje obslugi. Instrukcje nalezy zachowac do przyszlego uzytku w miejscu dostepnym przez obsluge Uwagi i ostrzezenia dotyczace bezpieczenstwa. Instrukcja obslugi zaopatrzona jest w uwagi i ostrzezenia dotyczace bezpieczenstwa. Znak umieszczono obok zalecen zawartych w instrukcji, których nieprzestrzeganie moze wplywac na bezpieczenstwo. Znak UWAGA umieszczono obok zalecen zawartych w instrukcji, które nalezy wziac pod uwage ze wzgledu na bezpieczna prace urzadzenia. W celu zapewnienia bezpieczenstwa podczas montazu, obslugi i eksploatacji nalezy: - stosowac urzadzenie zgodnie z przeznaczeniem, - wykluczyc zagrozenie powodowane pradem elektrycznym, - wykonywac prace przy urzadzeniu, przy wylaczonym napieciu zasilania, - sprawdzic bezwzglednie, czy silnik jest odlaczony od zasilania przed odlaczaniem przewodów z puszki silnika, odlaczajac najpierw przewód fazowy a nastepnie przewód ochronny, - przed demontazem opróznic instalacje lub zamknac zawory odcinajace na wlocie i wylocie pompy, - odczekac przed demontazem az temperatura elementów obnizy sie ponizej 50 C, - stosowac przy wymianie i naprawie wylacznie oryginalne czesci zamienne. Nieprzestrzeganie tego zalecenia zwalnia producenta z odpowiedzialnosci za jakiekolwiek skutki mogace powstac z zastosowania innych czesci, - ponownie zamontowac lub zalaczyc wszelkie urzadzenia ochronne i zabezpieczajace po zakonczeniu prac Kwalifikacje personelu. Prace zwiazane z montazem, podlaczeniem do sieci elektrycznej, obsluga, konserwacja i przegladem powinien wykonywac wykwalifikowany personel, posiadajacy odpowiednie uprawnienia

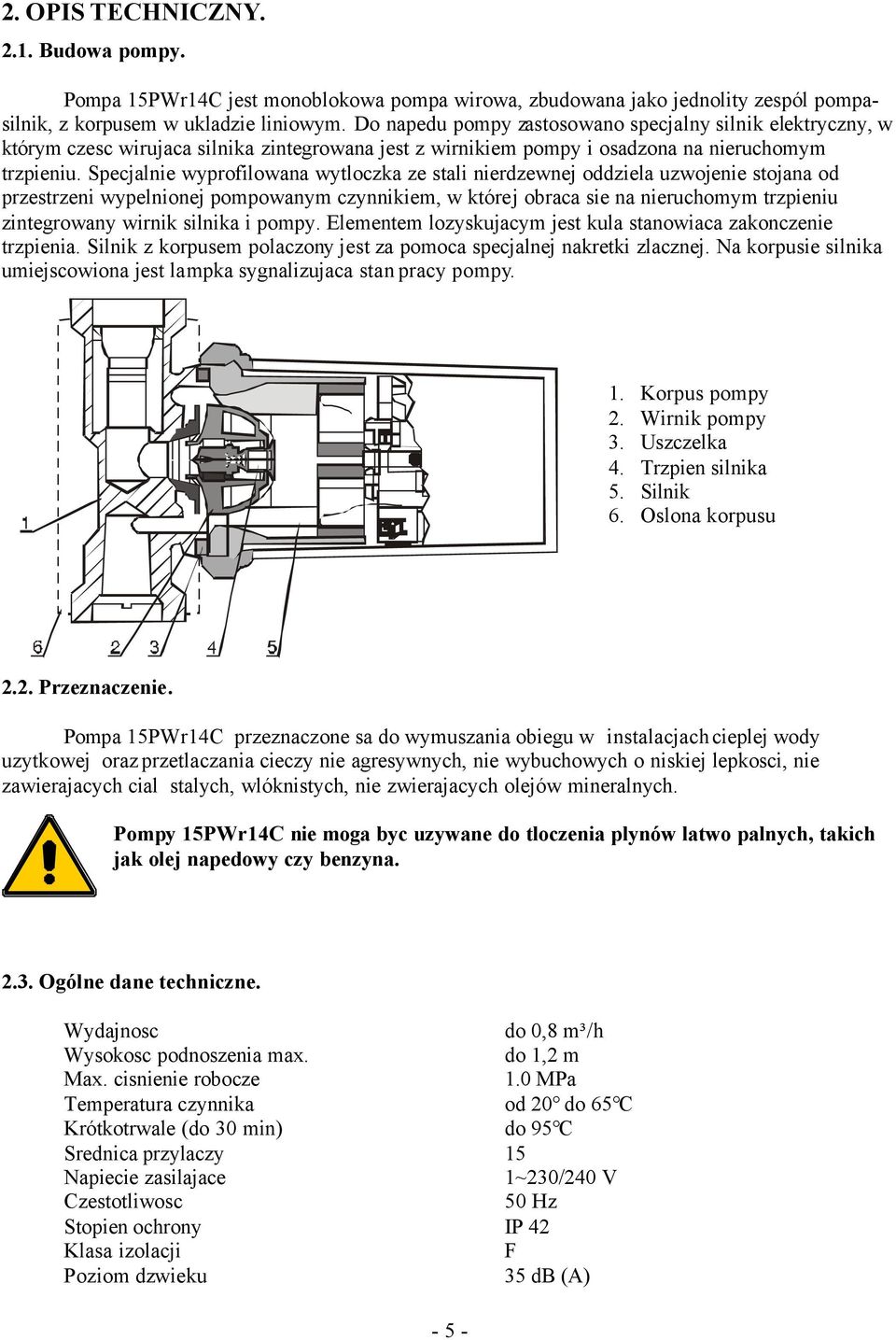

5 2. OPIS TECHNICZNY Budowa pompy. Pompa 15PWr14C jest monoblokowa pompa wirowa, zbudowana jako jednolity zespól pompasilnik, z korpusem w ukladzie liniowym. Do napedu pompy zastosowano specjalny silnik elektryczny, w którym czesc wirujaca silnika zintegrowana jest z wirnikiem pompy i osadzona na nieruchomym trzpieniu. Specjalnie wyprofilowana wytloczka ze stali nierdzewnej oddziela uzwojenie stojana od przestrzeni wypelnionej pompowanym czynnikiem, w której obraca sie na nieruchomym trzpieniu zintegrowany wirnik silnika i pompy. Elementem lozyskujacym jest kula stanowiaca zakonczenie trzpienia. Silnik z korpusem polaczony jest za pomoca specjalnej nakretki zlacznej. Na korpusie silnika umiejscowiona jest lampka sygnalizujaca stan pracy pompy. 1. Korpus pompy 2. Wirnik pompy 3. Uszczelka 4. Trzpien silnika 5. Silnik 6. Oslona korpusu 2.2. Przeznaczenie. Pompa 15PWr14C przeznaczone sa do wymuszania obiegu w instalacjach cieplej wody uzytkowej oraz przetlaczania cieczy nie agresywnych, nie wybuchowych o niskiej lepkosci, nie zawierajacych cial stalych, wlóknistych, nie zwierajacych olejów mineralnych. Pompy 15PWr14C nie moga byc uzywane do tloczenia plynów latwo palnych, takich jak olej napedowy czy benzyna Ogólne dane techniczne. Wydajnosc do 0,8 m³/h Wysokosc podnoszenia max. do 1,2 m Max. cisnienie robocze 1.0 MPa Temperatura czynnika od 20 do 65 C Krótkotrwale (do 30 min) do 95 C Srednica przylaczy 15 Napiecie zasilajace 1~230/240 V Czestotliwosc 50 Hz Stopien ochrony IP 42 Klasa izolacji F Poziom dzwieku 35 db (A) - 5 -

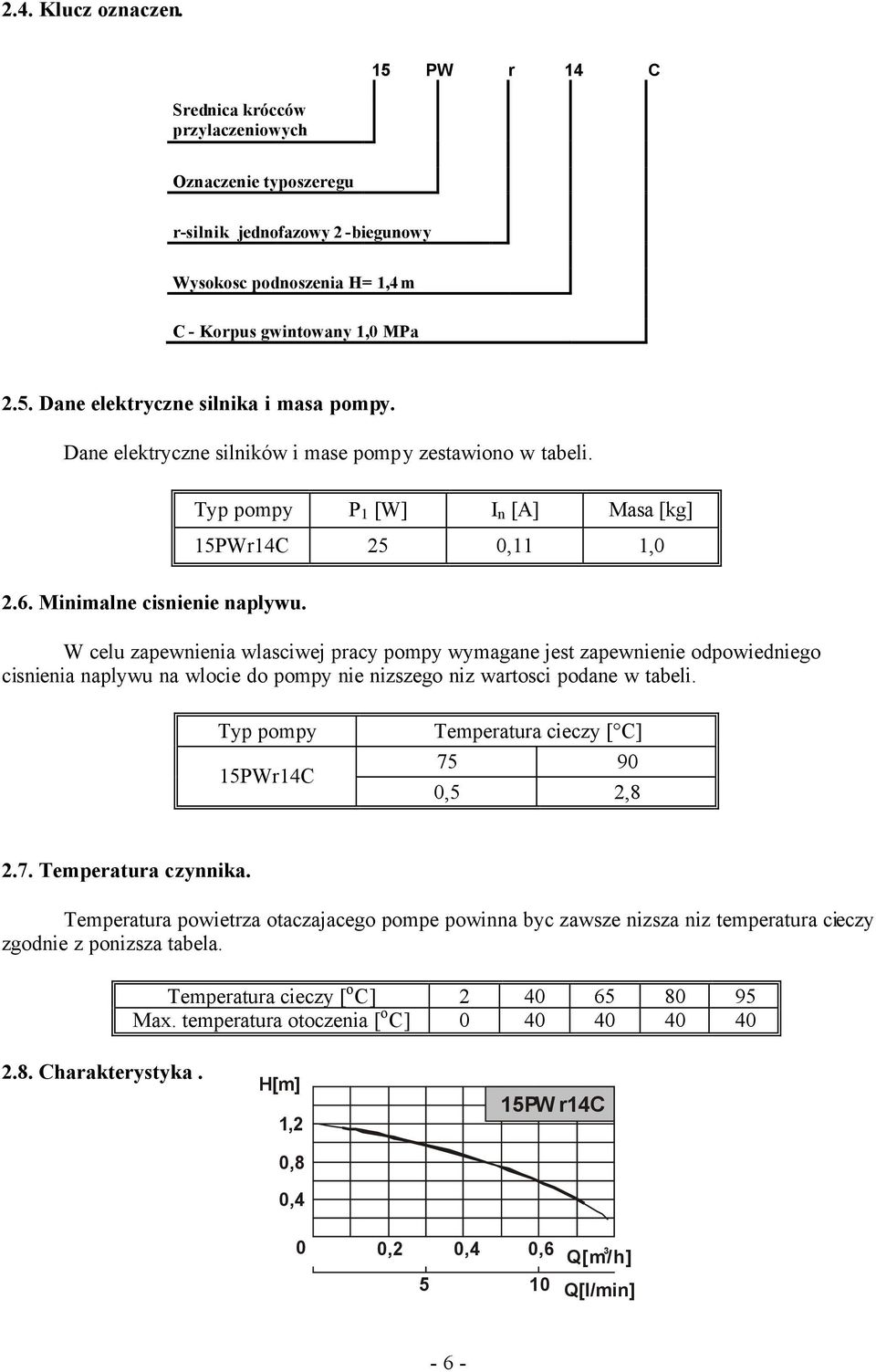

6 2.4. Klucz oznaczen. 15 PW r 14 C Srednica krócców przylaczeniowych Oznaczenie typoszeregu r-silnik jednofazowy 2 -biegunowy Wysokosc podnoszenia H= 1,4 m C - Korpus gwintowany 1,0 MPa 2.5. Dane elektryczne silnika i masa pompy. Dane elektryczne silników i mase pompy zestawiono w tabeli. Typ pompy P 1 [W] I n [A] Masa [kg] 15PWr14C 25 0,11 1, Minimalne cisnienie naplywu. W celu zapewnienia wlasciwej pracy pompy wymagane jest zapewnienie odpowiedniego cisnienia naplywu na wlocie do pompy nie nizszego niz wartosci podane w tabeli. Typ pompy 15PWr14C Temperatura cieczy [ C] ,5 2, Temperatura czynnika. Temperatura powietrza otaczajacego pompe powinna byc zawsze nizsza niz temperatura cieczy zgodnie z ponizsza tabela. Temperatura cieczy [ o C] Max. temperatura otoczenia [ o C] Charakterystyka. H[m] 1,2 0,8 0,4 15PW14C r 0 0,2 0,4 0, Q[m/h] Q[l/min] - 6 -

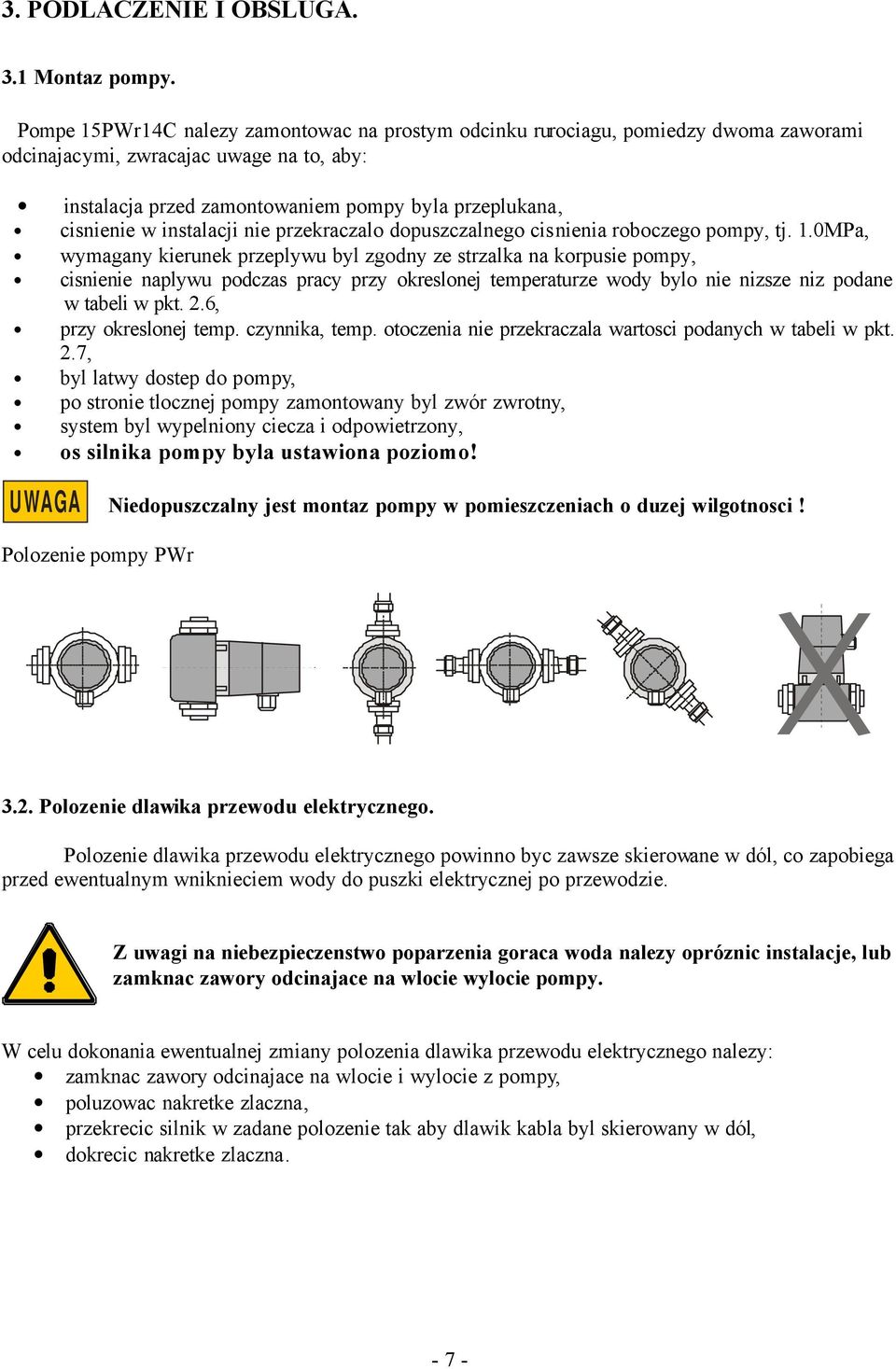

7 3. PODLACZENIE I OBSLUGA. 3.1 Montaz pompy. Pompe 15PWr14C nalezy zamontowac na prostym odcinku rurociagu, pomiedzy dwoma zaworami odcinajacymi, zwracajac uwage na to, aby: instalacja przed zamontowaniem pompy byla przeplukana, cisnienie w instalacji nie przekraczalo dopuszczalnego cisnienia roboczego pompy, tj. 1.0MPa, wymagany kierunek przeplywu byl zgodny ze strzalka na korpusie pompy, cisnienie naplywu podczas pracy przy okreslonej temperaturze wody bylo nie nizsze niz podane w tabeli w pkt. 2.6, przy okreslonej temp. czynnika, temp. otoczenia nie przekraczala wartosci podanych w tabeli w pkt. 2.7, byl latwy dostep do pompy, po stronie tlocznej pompy zamontowany byl zwór zwrotny, system byl wypelniony ciecza i odpowietrzony, os silnika pompy byla ustawiona poziomo! UWAGA Niedopuszczalny jest montaz pompy w pomieszczeniach o duzej wilgotnosci! Polozenie pompy PWr 3.2. Polozenie dlawika przewodu elektrycznego. Polozenie dlawika przewodu elektrycznego powinno byc zawsze skierowane w dól, co zapobiega przed ewentualnym wniknieciem wody do puszki elektrycznej po przewodzie. Z uwagi na niebezpieczenstwo poparzenia goraca woda nalezy opróznic instalacje, lub zamknac zawory odcinajace na wlocie wylocie pompy. W celu dokonania ewentualnej zmiany polozenia dlawika przewodu elektrycznego nalezy: zamknac zawory odcinajace na wlocie i wylocie z pompy, poluzowac nakretke zlaczna, przekrecic silnik w zadane polozenie tak aby dlawik kabla byl skierowany w dól, dokrecic nakretke zlaczna

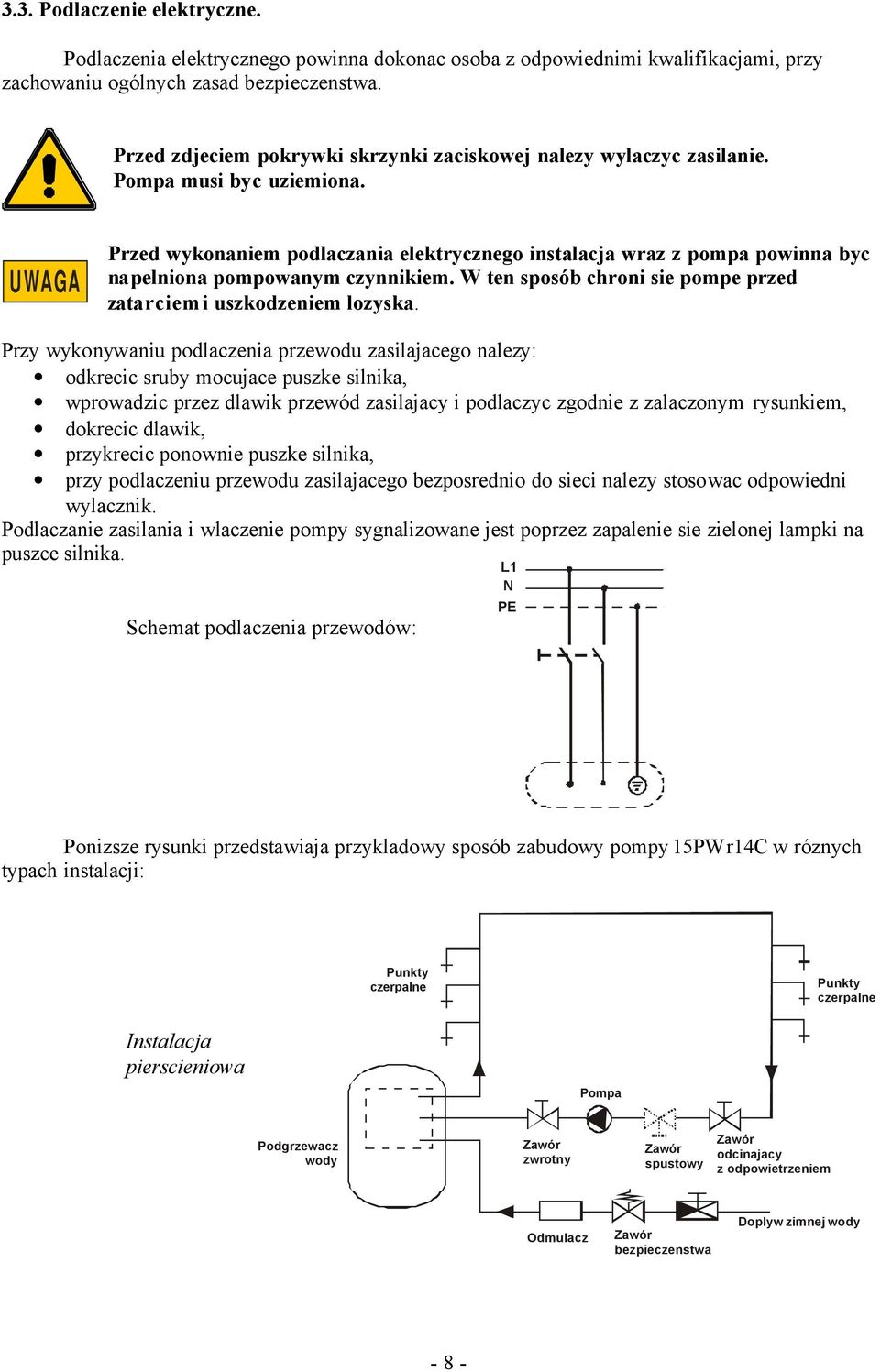

8 3.3. Podlaczenie elektryczne. Podlaczenia elektrycznego powinna dokonac osoba z odpowiednimi kwalifikacjami, przy zachowaniu ogólnych zasad bezpieczenstwa. Przed zdjeciem pokrywki skrzynki zaciskowej nalezy wylaczyc zasilanie. Pompa musi byc uziemiona. UWAGA Przed wykonaniem podlaczania elektrycznego instalacja wraz z pompa powinna byc napelniona pompowanym czynnikiem. W ten sposób chroni sie pompe przed zatarciem i uszkodzeniem lozyska. Przy wykonywaniu podlaczenia przewodu zasilajacego nalezy: odkrecic sruby mocujace puszke silnika, wprowadzic przez dlawik przewód zasilajacy i podlaczyc zgodnie z zalaczonym rysunkiem, dokrecic dlawik, przykrecic ponownie puszke silnika, przy podlaczeniu przewodu zasilajacego bezposrednio do sieci nalezy stosowac odpowiedni wylacznik. Podlaczanie zasilania i wlaczenie pompy sygnalizowane jest poprzez zapalenie sie zielonej lampki na puszce silnika. Schemat podlaczenia przewodów: L1 N PE Ponizsze rysunki przedstawiaja przykladowy sposób zabudowy pompy 15PWr14C w róznych typach instalacji: Punkty czerpalne Punkty czerpalne Instalacja pierscieniowa Pompa Podgrzewacz wody zwrotny spustowy odcinajacy z odpowietrzeniem Odmulacz bezpieczenstwa Doplyw zimnej wody - 8 -

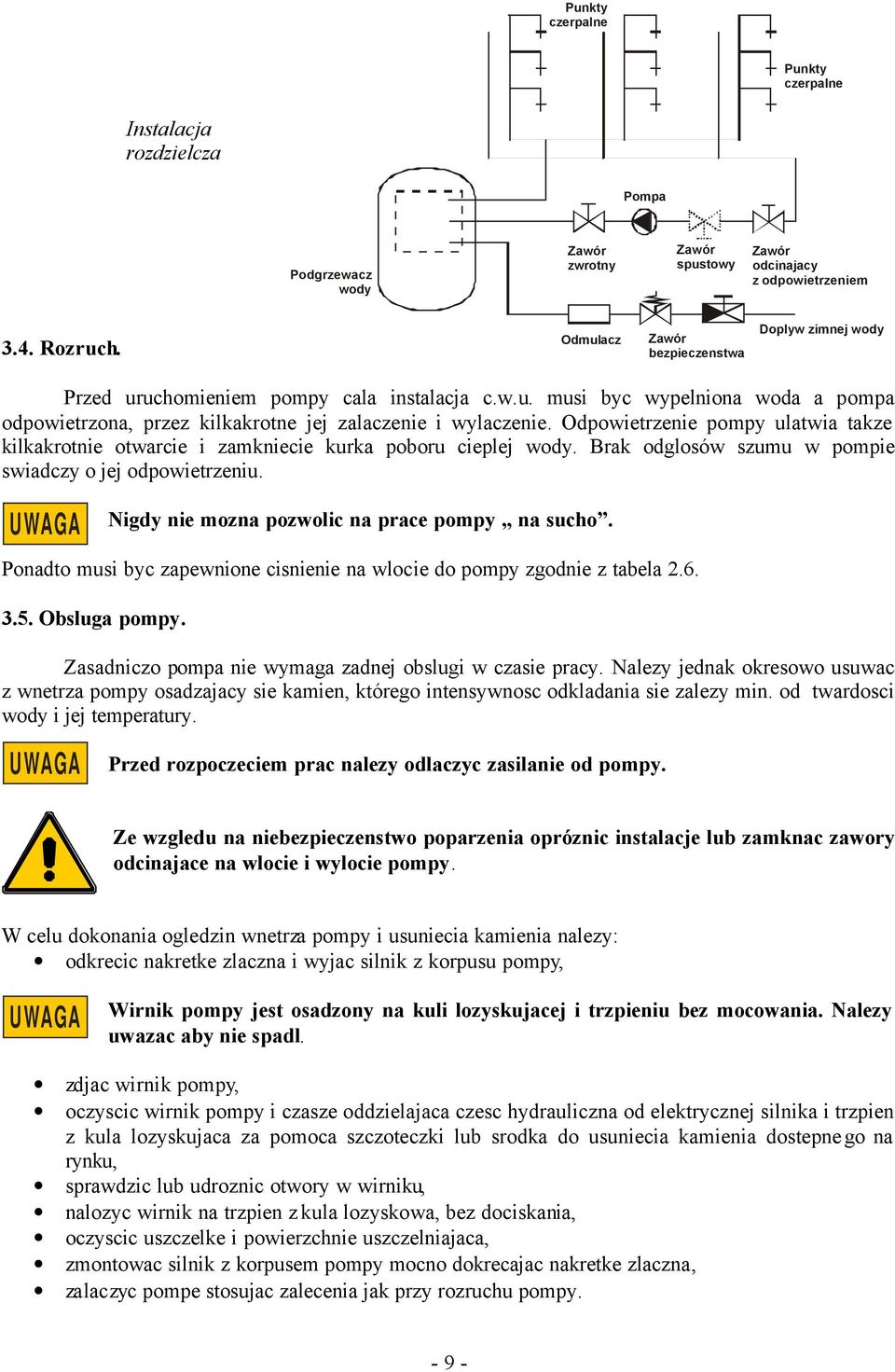

9 Punkty czerpalne Punkty czerpalne Instalacja rozdzielcza Pompa Podgrzewacz wody zwrotny spustowy odcinajacy z odpowietrzeniem 3.4. Rozruch. Odmulacz bezpieczenstwa Doplyw zimnej wody Przed uruchomieniem pompy cala instalacja c.w.u. musi byc wypelniona woda a pompa odpowietrzona, przez kilkakrotne jej zalaczenie i wylaczenie. Odpowietrzenie pompy ulatwia takze kilkakrotnie otwarcie i zamkniecie kurka poboru cieplej wody. Brak odglosów szumu w pompie swiadczy o jej odpowietrzeniu. UWAGA Nigdy nie mozna pozwolic na prace pompy na sucho. Ponadto musi byc zapewnione cisnienie na wlocie do pompy zgodnie z tabela Obsluga pompy. Zasadniczo pompa nie wymaga zadnej obslugi w czasie pracy. Nalezy jednak okresowo usuwac z wnetrza pompy osadzajacy sie kamien, którego intensywnosc odkladania sie zalezy min. od twardosci wody i jej temperatury. UWAGA Przed rozpoczeciem prac nalezy odlaczyc zasilanie od pompy. Ze wzgledu na niebezpieczenstwo poparzenia opróznic instalacje lub zamknac zawory odcinajace na wlocie i wylocie pompy. W celu dokonania ogledzin wnetrza pompy i usuniecia kamienia nalezy: odkrecic nakretke zlaczna i wyjac silnik z korpusu pompy, UWAGA Wirnik pompy jest osadzony na kuli lozyskujacej i trzpieniu bez mocowania. Nalezy uwazac aby nie spadl. zdjac wirnik pompy, oczyscic wirnik pompy i czasze oddzielajaca czesc hydrauliczna od elektrycznej silnika i trzpien z kula lozyskujaca za pomoca szczoteczki lub srodka do usuniecia kamienia dostepnego na rynku, sprawdzic lub udroznic otwory w wirniku, nalozyc wirnik na trzpien z kula lozyskowa, bez dociskania, oczyscic uszczelke i powierzchnie uszczelniajaca, zmontowac silnik z korpusem pompy mocno dokrecajac nakretke zlaczna, zalaczyc pompe stosujac zalecenia jak przy rozruchu pompy

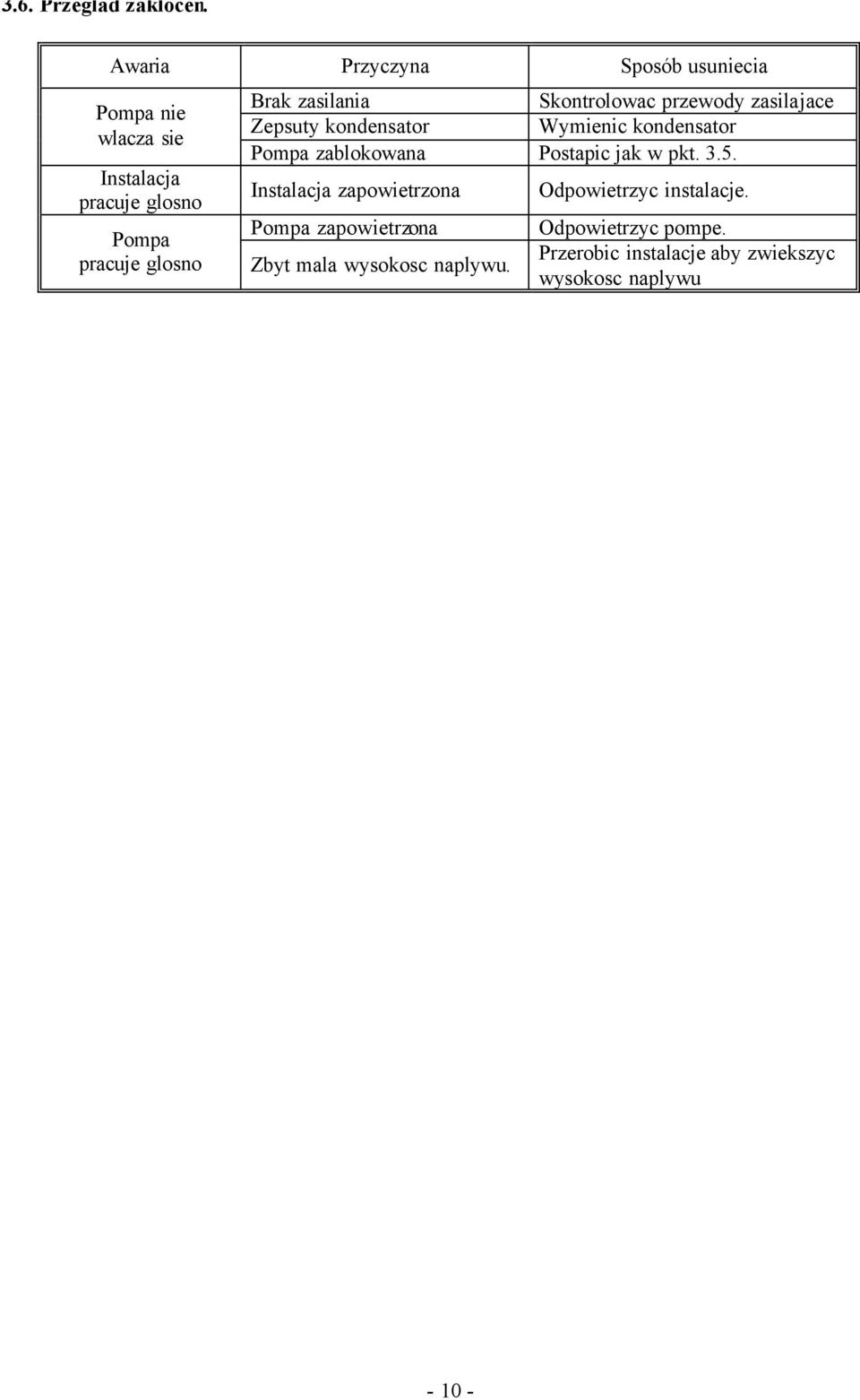

10 3.6. Przeglad zaklócen. Awaria Przyczyna Sposób usuniecia Pompa nie wlacza sie Instalacja pracuje glosno Pompa pracuje glosno Brak zasilania Skontrolowac przewody zasilajace Zepsuty kondensator Wymienic kondensator Pompa zablokowana Postapic jak w pkt Instalacja zapowietrzona Pompa zapowietrzona Zbyt mala wysokosc naplywu. Odpowietrzyc instalacje. Odpowietrzyc pompe. Przerobic instalacje aby zwiekszyc wysokosc naplywu

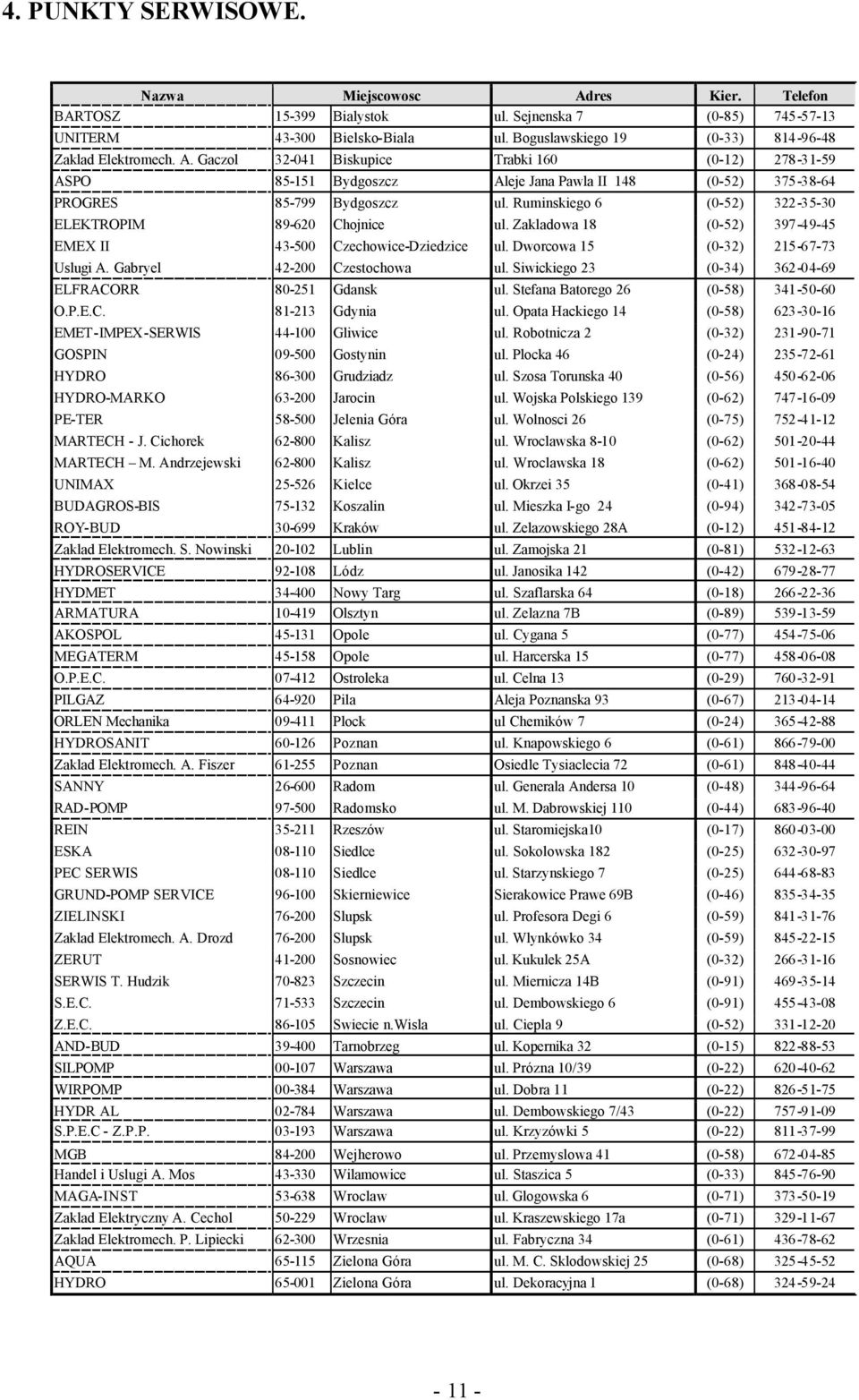

11 4. PUNKTY SERWISOWE. Nazwa Miejscowosc Adres Kier. Telefon BARTOSZ Bialystok ul. Sejnenska 7 (0-85) UNITERM Bielsko-Biala ul. Boguslawskiego 19 (0-33) Zaklad Elektromech. A. Gaczol Biskupice Trabki 160 (0-12) ASPO Bydgoszcz Aleje Jana Pawla II 148 (0-52) PROGRES Bydgoszcz ul. Ruminskiego 6 (0-52) ELEKTROPIM Chojnice ul. Zakladowa 18 (0-52) EMEX II Czechowice-Dziedzice ul. Dworcowa 15 (0-32) Uslugi A. Gabryel Czestochowa ul. Siwickiego 23 (0-34) ELFRACORR Gdansk ul. Stefana Batorego 26 (0-58) O.P.E.C Gdynia ul. Opata Hackiego 14 (0-58) EMET-IMPEX-SERWIS Gliwice ul. Robotnicza 2 (0-32) GOSPIN Gostynin ul. Plocka 46 (0-24) HYDRO Grudziadz ul. Szosa Torunska 40 (0-56) HYDRO-MARKO Jarocin ul. Wojska Polskiego 139 (0-62) PE-TER Jelenia Góra ul. Wolnosci 26 (0-75) MARTECH - J. Cichorek Kalisz ul. Wroclawska 8-10 (0-62) MARTECH M. Andrzejewski Kalisz ul. Wroclawska 18 (0-62) UNIMAX Kielce ul. Okrzei 35 (0-41) BUDAGROS-BIS Koszalin ul. Mieszka I-go 24 (0-94) ROY-BUD Kraków ul. Zelazowskiego 28A (0-12) Zaklad Elektromech. S. Nowinski Lublin ul. Zamojska 21 (0-81) HYDROSERVICE Lódz ul. Janosika 142 (0-42) HYDMET Nowy Targ ul. Szaflarska 64 (0-18) ARMATURA Olsztyn ul. Zelazna 7B (0-89) AKOSPOL Opole ul. Cygana 5 (0-77) MEGATERM Opole ul. Harcerska 15 (0-77) O.P.E.C Ostroleka ul. Celna 13 (0-29) PILGAZ Pila Aleja Poznanska 93 (0-67) ORLEN Mechanika Plock ul Chemików 7 (0-24) HYDROSANIT Poznan ul. Knapowskiego 6 (0-61) Zaklad Elektromech. A. Fiszer Poznan Osiedle Tysiaclecia 72 (0-61) SANNY Radom ul. Generala Andersa 10 (0-48) RAD-POMP Radomsko ul. M. Dabrowskiej 110 (0-44) REIN Rzeszów ul. Staromiejska10 (0-17) ESKA Siedlce ul. Sokolowska 182 (0-25) PEC SERWIS Siedlce ul. Starzynskiego 7 (0-25) GRUND-POMP SERVICE Skierniewice Sierakowice Prawe 69B (0-46) ZIELINSKI Slupsk ul. Profesora Degi 6 (0-59) Zaklad Elektromech. A. Drozd Slupsk ul. Wlynkówko 34 (0-59) ZERUT Sosnowiec ul. Kukulek 25A (0-32) SERWIS T. Hudzik Szczecin ul. Miernicza 14B (0-91) S.E.C Szczecin ul. Dembowskiego 6 (0-91) Z.E.C Swiecie n.wisla ul. Ciepla 9 (0-52) AND-BUD Tarnobrzeg ul. Kopernika 32 (0-15) SILPOMP Warszawa ul. Prózna 10/39 (0-22) WIRPOMP Warszawa ul. Dobra 11 (0-22) HYDR AL Warszawa ul. Dembowskiego 7/43 (0-22) S.P.E.C - Z.P.P Warszawa ul. Krzyzówki 5 (0-22) MGB Wejherowo ul. Przemyslowa 41 (0-58) Handel i Uslugi A. Mos Wilamowice ul. Staszica 5 (0-33) MAGA-INST Wroclaw ul. Glogowska 6 (0-71) Zaklad Elektryczny A. Cechol Wroclaw ul. Kraszewskiego 17a (0-71) Zaklad Elektromech. P. Lipiecki Wrzesnia ul. Fabryczna 34 (0-61) AQUA Zielona Góra ul. M. C. Sklodowskiej 25 (0-68) HYDRO Zielona Góra ul. Dekoracyjna 1 (0-68)

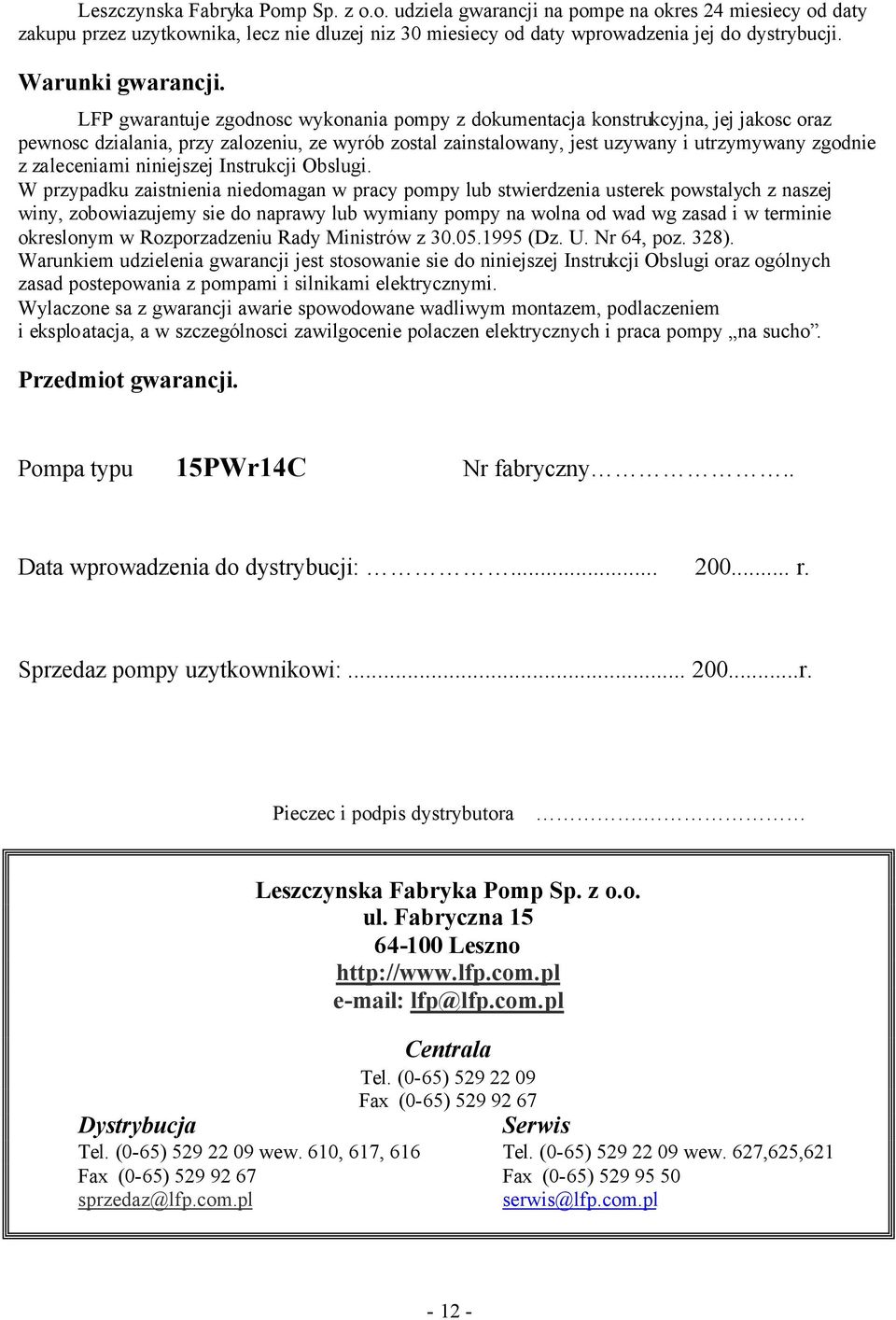

12 Leszczynska Fabryka Pomp Sp. z o.o. udziela gwarancji na pompe na okres 24 miesiecy od daty zakupu przez uzytkownika, lecz nie dluzej niz 30 miesiecy od daty wprowadzenia jej do dystrybucji. Warunki gwarancji. LFP gwarantuje zgodnosc wykonania pompy z dokumentacja konstrukcyjna, jej jakosc oraz pewnosc dzialania, przy zalozeniu, ze wyrób zostal zainstalowany, jest uzywany i utrzymywany zgodnie z zaleceniami niniejszej Instrukcji Obslugi. W przypadku zaistnienia niedomagan w pracy pompy lub stwierdzenia usterek powstalych z naszej winy, zobowiazujemy sie do naprawy lub wymiany pompy na wolna od wad wg zasad i w terminie okreslonym w Rozporzadzeniu Rady Ministrów z (Dz. U. Nr 64, poz. 328). Warunkiem udzielenia gwarancji jest stosowanie sie do niniejszej Instrukcji Obslugi oraz ogólnych zasad postepowania z pompami i silnikami elektrycznymi. Wylaczone sa z gwarancji awarie spowodowane wadliwym montazem, podlaczeniem i eksploatacja, a w szczególnosci zawilgocenie polaczen elektrycznych i praca pompy na sucho. Przedmiot gwarancji. Pompa typu 15PWr14C Nr fabryczny.. Data wprowadzenia do dystrybucji: r. Sprzedaz pompy uzytkownikowi: r. Pieczec i podpis dystrybutora. Dystrybucja Leszczynska Fabryka Pomp Sp. z o.o. ul. Fabryczna Leszno lfp@lfp.com.pl Centrala Tel. (0-65) Fax (0-65) Serwis Tel. (0-65) wew. 610, 617, 616 Tel. (0-65) wew. 627,625,621 Fax (0-65) Fax (0-65) sprzedaz@lfp.com.pl serwis@lfp.com.pl
