1 Zmywarki do tac G 600 S LP1 S5 PLUS ELECTRON 500 Instrukcja obsługi I Przed uruchomieniem urządzenia należy koniecznie dokładnie przeczytać niniejszą instrukcję obsługi.

2 PL Instrukcja obsługi i konserwacji

3 TŁUMACZENIE INSTRUKCJI ORYGINALNEJ SPIS TREŚCI Strona... Błąd! Nie zdefiniowano zakładki. OSTRZEŻENIA OPIS URZĄDZENIA Opis urządzenia Funkcje urządzenia OBSŁUGA Panel sterowania i zastosowane symbole Uruchomienie urządzenia Rozruch Obsługa Wyłączanie Stosowanie detergentu Stosowanie nabłyszczacza Pompa spustowa Funkcja regeneracji (opcjonalnie) Dodatkowa funkcja chłodzenia (opcjonalnie) OCHRONA ŚRODOWISKA Zalecenia dotyczące optymalnego zużycia energii, wody i detergentów H.A.C.C.P. I PRZEPISY DOTYCZĄCE HIGIENY KONSERWACJA Konserwacja regularna Konserwacja szczególna wykonywana przez wykwalifikowanych serwisantów INSTALACJA URZĄDZENIA Przenoszenie Przenoszenie urządzenia Przechowywanie Przygotowanie do instalacji Pomieszczenie Podłączenie do sieci elektrycznej - Opis Podłączenie do sieci wodociągowej - Opis Odprowadzenie pary Instalacja Podłączenie do sieci elektrycznej Podłączenie wody Uruchomienie SYGNAŁY I ALARMY WPŁYW NA ŚRODOWISKO Opakowanie

4 8.2 Utylizacja ROZWIĄZYWANIE PROBLEMÓW... 21

5 PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA URZĄDZENIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ. OSTRZEŻENIE: NIEPRZESTRZEGANIE (NAWET CZĘŚCIOWE) ZASAD OKREŚLONYCH W NINIEJSZEJ INSTRUKCJI POWODUJE UNIEWAŻNIENIE GWARANCJI I ZWALNIA PRODUCENTA Z ODPOWIEDZIALNOŚCI. 5

6 OSTRZEŻENIA Niniejszą instrukcję obsługi należy zachować wraz z urządzeniem do późniejszego wglądu. W przypadku sprzedaży albo przekazania urządzenia innemu użytkownikowi dołączyć instrukcję do urządzenia. Przed instalacją i pierwszym użyciem zmywarki należy uważnie przeczytać instrukcję. Instrukcje mają na celu zapewnienie użytkownikowi zgodność z dyrektywą 2006/42/WE z późniejszymi zmianami oraz normą zharmonizowaną EN i EN Podłączenie do instalacji elektrycznej i wodociągowej musi wykonać wykwalifikowana osoba. Użytkownikowi nie wolno wykonywać żadnych czynności naprawczych ani konserwacyjnych. W razie potrzeby skontaktować się z wykwalifikowanym pracownikiem. Dostęp do panelu sterowania po wyłączeniu urządzenia uzyskać mogą wyłącznie wykwalifikowani pracownicy. Serwisowanie zmywarki powinien prowadzić upoważniony personel..: Używać wyłącznie oryginalnych części zamiennych. W przeciwnym razie gwarancja zostanie unieważniona, a producent nie będzie ponosić odpowiedzialności. Przestrzegać wyłącznie instrukcji czyszczenia podanych przez producenta (roz. Ze zmywarki korzystać mogą wyłącznie osoby dorosłe. Jest to urządzenie do użytku profesjonalnego i może być używane przez osoby wyszkolone. Urządzenie instalować i naprawiać mogą wyłącznie wykwalifikowani serwisanci. Producent zrzeka się odpowiedzialności za nieprawidłową eksploatację, konserwację albo naprawy. Z urządzenia nie mogą korzystać dzieci ani osoby o obniżonych zdolnościach fizycznych, zmysłowych albo umysłowych, bez stosownego doświadczenia i wiedzy. Nie pozwalać dzieciom na zabawę urządzeniem. UWAGA: Producent nie ponosi odpowiedzialności za obrażenia osób ani uszkodzenia mienia wynikające z nieprzestrzegania powyższych zasad.

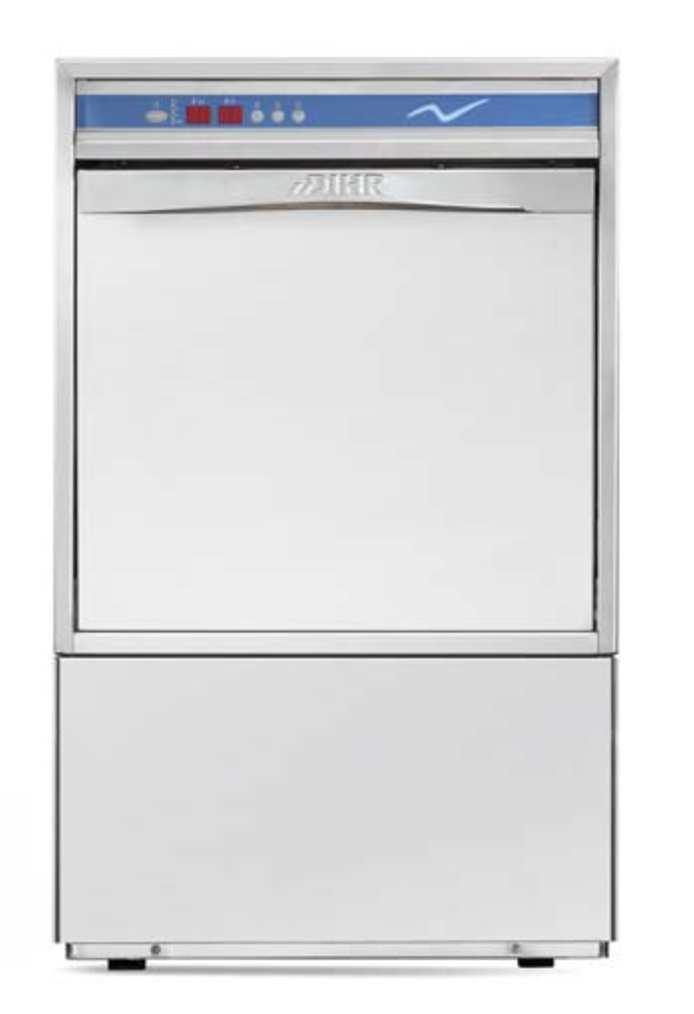

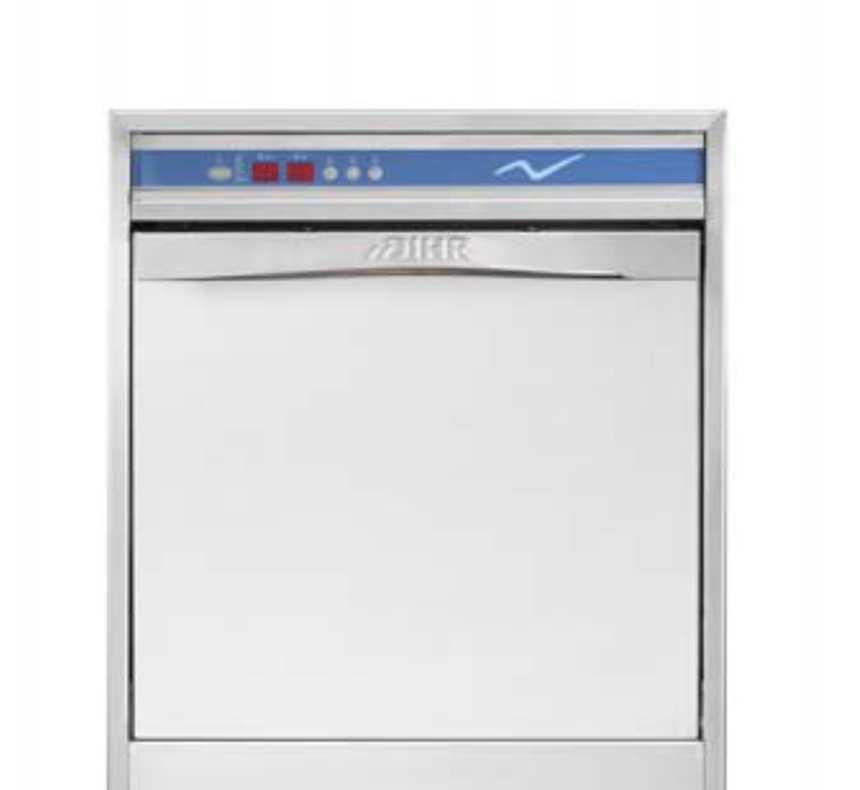

7 1. OPIS URZĄDZENIA 1.1 Opis urządzenia Panel sterowania Wyłącznik ścienny: montowany przy instalacji urządzenia przez serwisanta, zgodnie z obowiązującymi przepisami Panel sterowania Drzwi Panel sterowania Drzwi Drzwi Standardowe wyposażenie urządzenia z koszem 500 mm: 1 kosz na szkło oraz 1 kosz na talerze 500x500 mm Pojemność kosza na talerze: 12 głębokich talerzy albo 18 płaskich talerzy oraz 1 kosz na sztućce

8 Opcja D) Standardowe wyposażenie urządzenia z koszem 500 mm: C) 1 kosz na tace kwadratowe 500x500 mm lub D) 1 ruszt na 6 tac oraz 1 koszyk na przybory ze stali nierdz. Opcja C) Standardowe wyposażenie urządzenia z koszem 40 mm: opcja A) 2 kosze na szkło 400x400 mm lub opcja B) 2 kosze okrągłe Ø 400 mm 1 ruszt na tace okrągłe Opcja B) Standardowe wyposażenie urządzenia z koszem 40 mm: 1 kosz na sztućce oraz 1 uchwyt na talerze Opcja A) Opcjonalnie: Pompa spustowa Opcjonalnie: Zmiękczacz wody

9 Do obsługi urządzenia potrzebne są 3 przyłącza: elektryczne; do sieci wodociągowej; odprowadzenie wody. Urządzenie umożliwia wykonanie cyklu mycia 55 C z detergentem, cyklu płukania 82 C z natryskiem nabłyszczacza do bojlera. Zmywarka przeznaczona jest wyłącznie do mycia talerzy, szkła i garnków czy patelni ze śladami żywności. Wszelkie inne zastosowania są niewłaściwe. NIE MYĆ przedmiotów zanieczyszczonych benzyną, farbą, opiłkami stali albo żelaza, delikatnych przedmiotów ani materiałów nieodpornych na mycie. Nie używać kwasowych środków chemicznych powodujących korozję, ani środków zasadowych, rozpuszczalników czy środków czyszczących na bazie chloru. Nie otwierać drzwi zmywarki w trakcie pracy. Urządzenie wyposażone jest w specjalne zabezpieczenie, które natychmiast zatrzymuje jego pracę w razie otwarcia drzwi, uniemożliwiając wyciek wody. Przed uzyskaniem dostępu do wnętrza urządzenia wyłączyć je i opróżnić zbiornik wody. Opcjonalna pompa spustowa służy do utrzymania odpowiedniego poziomu wody w zbiorniku. Aby zupełnie opróżnić zbiornik na koniec dnia, patrz pkt 2.5 Pompa spustowa. 1.2 Funkcje urządzenia Poziom hałasu urządzenia wynosi poniżej 65 db(a) Moc całkowita Zasilanie Całkowita moc pobierana Moc pompy Zabezpieczenie Klasa ochrony

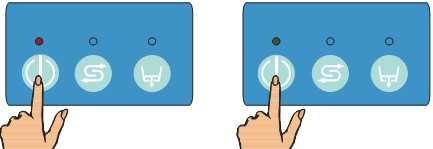

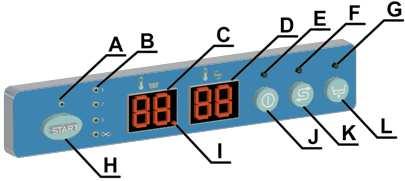

10 2. OBSŁUGA 2.1 Panel sterowania i zastosowane symbole rys. 1 A) Dioda cyklu B) Wskaźnik wybranego cyklu C) Wyświetlacz temperatury zbiornika D) Wyświetlacz temperatury bojlera E) Wskaźnik WŁ./WYŁ. F) Wskaźnik regeneracji G) Wskaźnik pompy spustowej H) Przycisk uruchomienia/wyboru cyklu I) Wskaźnik chłodzenia J) Przycisk uruchomienia/stanu gotowości K) Przycisk regeneracji (opcjonalny) L) Przycisk spustu (opcjonalny) 2.2 Uruchomienie urządzenia Rozruch Wsunąć przewód odpływowy do specjalnego gniazda w zbiorniku. Upewnić się, że wszystkie filtry są poprawnie osadzone (patrz rys. 2). Filtry należy czyścić co cykli mycia i zawsze, kiedy jest to konieczne. Nie używać urządzenia bez filtrów, w szczególności filtrów pompy. Zamknąć drzwi. Otworzyć zawór wody. Włączyć główny przełącznik do położenia WŁ. Nacisnąć przycisk J (patrz roz. 1). Urządzenie zostanie uruchomione, gdy przycisk E zostanie podświetlony kolorem zielonym. Po kilku sekundach rozpocznie się faza napełniania zbiornika. Po napełnieniu zbiornika urządzenie automatycznie zacznie się nagrzewać. Gotowość do mycia sygnalizowana jest zapaleniem się diod termometrów bojlera i zbiornika C i D, co oznacza, że osiągnięte zostały zadane temperatury, które wynoszą C dla bojlera i C dla zbiornika. rys. 2 Wsunąć zielony wąż dozujący nabłyszczacz do zbiornika z nabłyszczaczem i sprawdzić, czy ilość środka odpowiedniego do dziennego użytku. Przezroczysty wężyk (o ile jest na wyposażeniu) należy umieścić w pojemniku z detergentem.

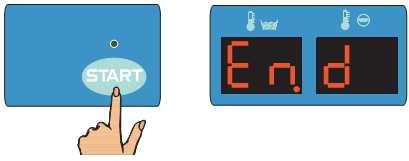

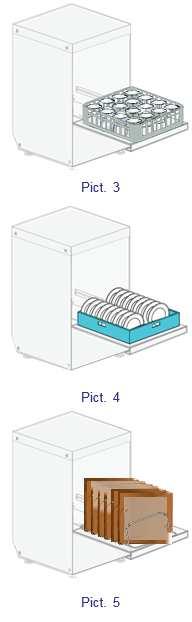

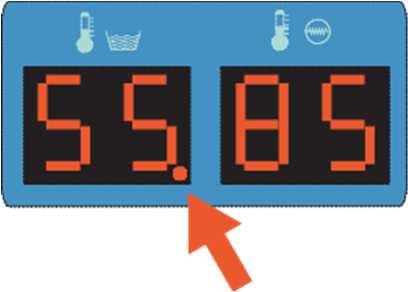

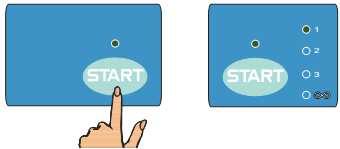

11 2.2.2 Obsługa Wprowadzić kosz z naczyniami do mycia. Naczynia należy poprawnie umieścić w koszu (patrz Pict. 3, 4 oraz 5). Zamknąć drzwi. Wybrać żądany cykl mycia (1, 2, 3, ) naciskając przycisk H (patrz rys. 1). Na wyświetlaczu wskazane zostaną po kolei wszystkie dostępne programy. Po wyświetleniu żądanego programu zwolnić przycisk. Zapalona zostanie zielona dioda LED B wybranego cyklu (1, 2, 3, ). Uruchomić cykl naciskając przycisk H i przytrzymując przez nie dłużej niż 1 sekundę (patrz rys. 1). Uruchomienie cyklu sygnalizowane jest miganiem wskaźnika wybranego cyklu. Na zakończenie cyklu wskaźnik przestaje migać, a na wyświetlaczu pojawia się komunikat END (Koniec). Urządzenie gotowe jest do przeprowadzenia kolejnego cyklu zmywania. Zaleca się wymianę wody w zbiorniku przynajmniej co cykli mycia albo dwa razy dziennie. Uwaga: urządzenie uruchomi kolejne cykle mycia dopiero po otwarciu drzwi albo po dwukrotnym naciśnięciu przycisku H (patrz rys. 1). Cykle (1, 2, 3, ) konfigurowane są fabrycznie, z ustawieniami czasowymi sekund Wyłączanie Nacisnąć przycisk J. Urządzenie przełączy się do trybu STAND-BY (Gotowości) (zapali się czerwona dioda LED E. Opróżnić zbiornik. Zdjąć przewód odpływowy. W przypadku urządzeń wyposażonych w pompę spustową patrz pkt 2.5. Przełączyć główny przełącznik do położenia WYŁ. Zamknąć zawór doprowadzający wodę. Na koniec dnia należy wyczyścić urządzenie (patrz roz. 5 Konserwacja). 2.3 Stosowanie detergentu Zaleca się stosować dobrej jakości środki w płynie. Detergent musi być wprowadzony do zbiornika. Producent podaje zalecane dawki detergentu w zależności od twardości wody. Na żądanie zmywarkę można wyposażyć w elektryczny dozownik detergentu (zalecany). 1 cm środka zassany do przewodu odpowiada ok 0,15 g. Odpowiednia ilość detergentu ma istotne znaczenie dla wyników zmywania. W przypadku braku detergentu na wyświetlaczu pojawi się komunikat NO DE (Brak det.) (tylko modele z opcjonalnym czujnikiem niskiego poziomu środka).

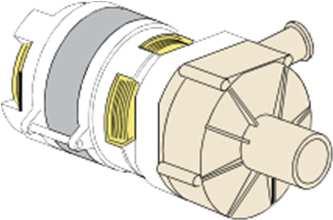

12 2.4 Stosowanie nabłyszczacza Urządzenie wyposażone jest w standardowy dozownik nabłyszczacza. Zmywarka pobiera środek automatycznie. Nabłyszczacz musi być odpowiedni do zmywarek przemysłowych. Zalecana ilość to 2-5 cm produktu mierzona w przewodzie. Ilość nabłyszczacza można dostosować za pomocą śruby. Aby zmniejszyć ilość środka, należy obracać śrubę w prawo, aby zwiększyć ilość, obracać ją w lewo. 1 cm produktu zassany do przewodu odpowiada ok 0,13 g. Odpowiednia ilość nabłyszczacza jest ważna dla szybkiego i skutecznego suszenia. Uwaga: Nadmiar stosowanych środków albo piany spowoduje zmniejszenie wydajności pompy. W przypadku braku środka na wyświetlaczu pojawi się komunikat NO RI (Brak nabł.) (tylko modele z opcjonalnym czujnikiem niskiego poziomu środka). 2.5 Pompa spustowa Pompa spustowa pracuje w sposób zautomatyzowany i niezależny. Aby opróżnić zbiornik na zakończenie dnia, należy: Nacisnąć przycisk J. Urządzenie przełączy się w tryb STAND-BY (zapali się czerwona dioda LED). Zdjąć przewód odpływowy. Zamknąć drzwi. Nacisnąć przycisk L ; zielona dioda opróżniania zbiornika zapali się na zaprogramowany czas. Po opróżnieniu urządzenie przełączy się w tryb STAND-BY. Jeśli wyświetlony zostanie alarm, patrz roz. 7. Uwaga: Podczas opróżniania nie wolno włączać urządzenia. UWAGA: Po zakończeniu eksploatacji wyłączać wyłącznik ścienny i zamykać dopływ wody. 2.6 Funkcja regeneracji (opcjonalnie) Rozpoczęcie regeneracji sygnalizowane jest miganiem diody przycisku regeneracji F. UWAGA: Przed rozpoczęciem cyklu regeneracji należy sprawdzić, czy w pojemniku znajduje się sól (maksymalnie 0,500 kg). Sól należy wsypywać do pojemnika przy pustym zbiorniku i wyłączonym urządzeniu. Po wyświetleniu komunikatu NO SA (Brak soli) (wyświetlany na zmianę z temperaturą zbiornika i bojlera, przy urządzeniu w trybie gotowości) dodać sól do pojemnika w zbiorniku (modele z opcjonalnym zmiękczaczem).

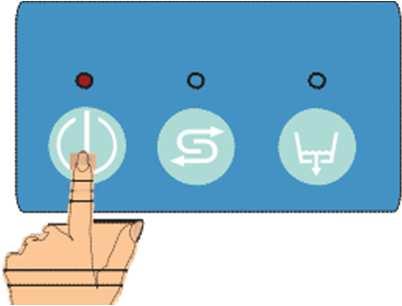

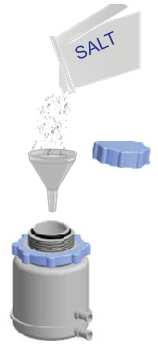

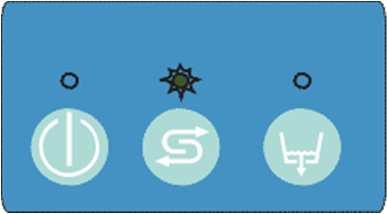

13 W przypadku rozsypania soli natychmiast opłukać zbiornik. Aby rozpocząć cykl regeneracji, wyłączyć urządzenie przyciskiem J. Zapali się czerwona dioda LED. Opróżnić zbiornik. Zdjąć przewód odpływowy. W przypadku urządzeń wyposażonych w pompę spustową, patrz pkt 2.5. Nacisnąć przycisk K ; na wyświetlaczu pojawi się komunikat rege. Zapali się dioda funkcji regeneracji, a urządzenie wykona kilka faz. Cykl zakończy się po zgaśnięciu kontrolki F, po ok. 20 minutach. Uwaga: Regeneracja zostanie przerwana wyłącznie w przypadku otwarcia drzwi. Opcjonalna regeneracja nie jest dozwolona w następujących warunkach: w trakcie programowania w trakcie cyklu mycia w trakcie opróżniania ręcznego. jeśli otwarte są drzwi, w takim przypadku przez ok. 4 sekundy wyświetlany będzie komunikat DRZWI, jeśli urządzenie jest włączone. 2.7 Dodatkowa funkcja chłodzenia (opcjonalnie) Opcja ta dostępna jest tylko wtedy, gdy urządzenie wyposażone jest w opcjonalną funkcję Chłodzenia dodatkowego. Włączyć urządzenie. Nacisnąć przycisk K i przytrzymać przez przynajmniej 3 sekundy. Po zakończeniu płukania na gorąco można wykonać dodatkowe płukanie czystą wodą. Podczas cyklu mycia albo ręcznego opróżniania zmiana wybranego trybu płukania jest niemożliwa. Wybór opcji chłodzenia dodatkowego wyświetlany jest razem zapaloną diodą w prawym dolnym rogu wyświetlacza. Uwaga: Wybór opcji chłodzenia dodatkowego nie jest zapisywany, należy ustawiać tę opcję po każdym wyłączeniu i ponownym włączenia urządzenia (w razie potrzeby).

14 OSTRZEŻENIA: Nie trzaskać drzwiami podczas otwierania i zamykania. Nie kłaść na urządzeniu żadnych materiałów ani przedmiotów. Urządzenie ma klasę zabezpieczenia IPX3 przed przypadkowym zachlapaniem wodą, nie jest zabezpieczone przed strumieniem wody pod ciśnieniem. Nie wolno stosować ciśnieniowych systemów mycia. Nie zanurzać gołych rąk w zbiorniku detergentu. W przypadku kontaktu ze środkiem obficie spłukać skórę wodą. Sprawdzić instrukcje bezpieczeństwa na pojemnikach z detergentem. Podczas eksploatacji urządzenia należy przestrzegać istotnych zasad: 1) nigdy nie dotykać urządzenia mokrymi rękami ani stopami, 2) nigdy nie używać urządzenia boso, 3) nie instalować urządzenia w miejscach narażonych na kontakt z wodą. Po zakończeniu eksploatacji, na koniec dnia albo w celu przeprowadzenia czynności konserwacyjnych, należy odłączyć zmywarkę od źródła zasilania. Wyłączyć wyłącznik ścienny, który powinien być zainstalowany przez uprawnionego instalatora. Zamknąć zawór doprowadzający wodę Nie zasłaniać otworów wentylacyjnych. OSTRZEŻENIE: CZYSZCZENIE WNĘTRZA URZĄDZENIA NALEŻY WYKONAĆ PO PRZYNAJMNIEJ 10 MINUTACH OD WYŁĄCZENIA URZĄDZENIA. OSTRZEŻENIE: NIE WKŁADAĆ RĄK ANI NIE DOTYKAĆ ELEMENTÓW ZNAJDUJĄCYCH SIĘ NA DNIE ZBIORNIKA ZMYWARKI A TAKŻE POD KONIEC CYKLU MYCIA. 3. OCHRONA ŚRODOWISKA 3.1 Zalecenia dotyczące optymalnego zużycia energii, wody i detergentów Dozowanie soli Ustawiona fabrycznie (u producenta) ilość soli podawana jest na żywicę w każdym cyklu regeneracji. Ważne jest obserwowanie liczby cykli regeneracji zalecanych w pkt 2.6 Urządzenie regenerujące w celu uniknięcia rozsypania soli albo powstania osadów kamienia. Jeśli to możliwe, uruchamiać urządzenie po całkowitym zapełnieniu. Pozwoli to zoptymalizować zużycie detergentu, nabłyszczacza, energii i wody. Detergent i nabłyszczacz Aby chronić środowisko, należy używać detergentów i nabłyszczaczy i najwyższym stopniu biodegradowalności. Przynajmniej raz w roku sprawdzać ich poprawną ilość w zależności od twardości wody. Zbyt duża ilość produktu zwiększa zanieczyszczenie rzeki i mórz, a zbyt mała ilość negatywnie wpłynie na efekty mycia i higienę. Temperatura zbiornika i bojlera Temperatura zbiornika i bojlera ustawiana jest fabrycznie tak, aby zapewnić najlepsze wyniki mycia przy użyciu większości detergentów dostępnych na rynku. Instalator może dostosować te parametry do stosowanego detergentu. Mycie wstępne Ostrożnie, w niewielkiej ilości wody w temperaturze pokojowej, usunąć resztki żywności z talerzy, aby ułatwić usuwanie tłuszczu zwierzęcego. Aby usunąć zaschnięte resztki, należy zanurzyć naczynie w wodzie. Uwaga: Naczynia należy myć jak najszybciej, aby uniknąć zaschnięcia resztek i pogorszenia efektów zmywania. Aby zapewnić skuteczność mycia, zaleca się regularne czyszczenie i konserwację zmywarki (patrz roz. 5). Nieprzestrzeganie powyższych zaleceń albo informacji przedstawionych w instrukcji może prowadzić do większego zużycia energii, wody i detergentów, pociągając za sobą zwiększenie kosztów eksploatacji albo zmniejszenie wydajności urządzenia.

15 4. H.A.C.C.P. I PRZEPISY DOTYCZĄCE HIGIENY Po włączeniu urządzenia cykl mycia zostanie uruchomiony po osiągnięciu zadanej temperatury bojlera i zbiornika wody do mycia. W trakcie działania, urządzenie nie rozpocznie cyklu płukania zanim nie zostanie osiągnięta zadana temperatura bojlera. Dokładnie usunąć resztki żywności z naczyń, aby nie dopuścić do zapchania filtrów, dyszy i przewodów. Przynajmniej dwa razy dziennie opróżniać zbiornik i czyścić filtry. Sprawdzać, czy ilość dozowanego detergentu i nabłyszczacza jest odpowiednia (zgodnie z zaleceniami producenta). Rano, przed uruchomieniem urządzenia, sprawdzić, czy w zbiornikach znajdują się odpowiednie ilości produktów na dany dzień. Blaty robocze utrzymywać w czystości. Wyjąć kosz ze zmywarki czystymi rękoma albo w rękawicach, aby nie pobrudzić czystych naczyń i sztućców. Nie suszyć ani nie polerować naczyń niewyparzonymi ściereczkami ani szczotkami. 5. KONSERWACJA 5. 1 Konserwacja regularna OSTRZEŻENIE: Urządzenie nie jest zabezpieczone przed strumieniem wody pod ciśnieniem. Nie używać ciśnieniowych systemów mycia. Aby uzyskać instrukcje dotyczące mycia, skontaktować się z sprzedającym środki, który poda szczegółowe metody i środki umożliwiające poprawne okresowe mycie urządzenia. Nie używać wybielaczy ani środków na bazie chloru. Do zapewnienia poprawnego działania niezbędne jest codzienne czyszczenie urządzenia. Należy wykonać następujące czynności. Przełączyć urządzenie w stan gotowości STAND BY naciskając przycisk J na panelu sterowania (patrz roz. 2). Zdjąć filtry powierzchniowe i wyczyścić je pod bieżącą wodą (patrz rys. 4). Spuścić wodę ze zbiornika (patrz pkt 2.2.3). Wyjąć filtr pompy i wyczyścić szczotką pod bieżącą wodą. Zdjąć ramiona spryskujące odkręciwszy śruby i dokładnie wyczyścić dysze i same ramiona pod bieżącą wodą. Złożyć wszystkie części i zamontować ramiona w komorze, dokręcając odpowiednimi śrubami. Dokładnie oczyścić zbiornik prysznicem. Na koniec dnia zaleca się pozostawienie otwartych drzwi zmywarki. Zamknąć zawór doprowadzający wodę. Wyłączyć urządzenie przełącznikiem głównym. Na zakończenie dnia zaleca się przeprowadzenie automatycznego cyklu samoczyszczenia/płukania urządzenia. Urządzenie powinno być w trybie STAND-BY (bez filtra, bez przewodu odpływowego i przy zamkniętych drzwiach). Nacisnąć przyciskstart H ; rozpocznie się automatyczny cykl trwający 60 sekund, następnie urządzenie przełączy się w tryb gotowości STAND-BY. Zamknąć zawór doprowadzający wodę. Wyłączyć urządzenie przełącznikiem głównym.

16 5.2 Konserwacja szczególna wykonywana przez wykwalifikowanych serwisantów Raz albo dwa razy w roku urządzenie powinno być sprawdzone przez wykwalifikowanego technika w celu: 1 oczyszczenia filtrów elektrozaworu; 2 usunięcia kamienia kotłowego z elementów grzejnych 3 sprawdzenia stanu uszczelek 4 sprawdzenia stanu lub zużycia elementów 5 sprawdzenia działania dozowników. Przynajmniej raz w roku wykwalifikowany elektryk powinien sprawdzić połączenia wewnątrz urządzenia. 6. INSTALACJA URZĄDZENIA 6.1 Przenoszenie Przenoszenie urządzenia Urządzenie należy przenosić w sposób wskazany na rysunku 5, przedstawiającym punkty przeznaczone do podnoszenia wózkiem. Zamocować urządzenie w sposób eliminujący powstawanie wibracji i wstrząsów podczas transportu. Uwaga: Nie zaleca się podnoszenia linami. Po zdjęciu opakowania upewnić się, że urządzenie nie zostało uszkodzone w transporcie. Jeśli jednak tak się stało, powiadomić sprzedającego. Jeśli uszkodzenie może wpływać na bezpieczeństwo urządzenia, nie instalować. Sprawdzić dokładnie szczelność opasek zaciskowych węży, dokręcenie nakrętek i śrub a także mocowań, które mogły poluzować się podczas transportu, aby uniknąć wycieków wody i innych uszkodzeń w trakcie eksploatacji urządzenia. Patrz roz. 8, aby uzyskać informacje na temat utylizacji materiałów opakowaniowych. rys. 5 rys Przechowywanie Temperatura przechowywania: min. +4 C, maks. +50 C, wilgotność <90%. Przechowywane części należy okresowo sprawdzać pod kątem uszkodzeń. Nie kłaść niczego na urządzeniu, nawet jeśli jest zapakowane w pudło. 6.2 Przygotowanie do instalacji Poniżej przedstawiono wytyczne dotyczące instalacji urządzenia. Instalację musi przeprowadzić wykwalifikowany serwisant Pomieszczenie Urządzenie należy zainstalować w pomieszczeniu o temperaturze w zakresie od 5 do 35 C.

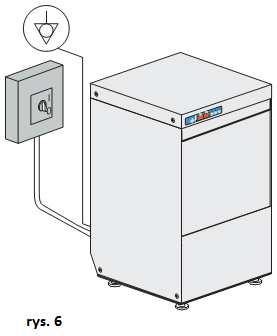

17 Urządzenie wyposażono w czujniki termostatyczne. Aby zagwarantować odpowiednie działanie, czujniki te nie będą działać w temperaturze otoczenia poniżej 5C. Z tego powodu przed uruchomieniem należy odczekać, aż urządzenie osiągnie temperaturę pomieszczenia Podłączenie do sieci elektrycznej - Opis Podłączenie do instalacji elektrycznej musi wykonać wykwalifikowana osoba, zgodnie z obowiązującymi przepisami. Upewnić się, że zasilanie instalacji jest zgodne z wartościami przedstawionymi na tabliczce znamionowej urządzenia i że sieć jest w stanie zapewnić niezbędny pobór mocy wskazany na tabliczce. Upewnić się, że instalacja uziemiająca działa w poprawny sposób. OSTRZEŻENIE: bardzo dokładnie sprawdzić instalację uziemiającą, czy nie jest podłączona do niej zbyt duża liczba urządzeń. Niewystarczająca instalacja uziemiająca może prowadzić do powstawania korozji lub wżerów pokorozyjnych na powierzchniach ze stali nierdzewnej, a nawet do ich pofałdowania. Należy zainstalować i dostosować do danej mocy wyłącznik biegunowy z odległością między stykami wynoszącą przynajmniej 3 mm. Wyłącznika należy używać wyłącznie zgodnie z przeznaczeniem, musi być zainstalowany w bezpośrednim otoczeniu urządzenia. Zawsze wyłączać urządzenie za pomocą tego wyłącznika. Jest to jedyny model przełącznika zapewniający pełne odłączenie od zasilania Podłączenie do sieci wodociągowej - Opis Parametry przyłącza wody: Tabela 1 Tabela parametrów wody Minimalnie Maksymalnie Ciśnienie statyczne 250 kpa 400 kpa Ciśnienie dynamiczne 200 kpa 350 kpa Twardość wody* 2 f 8 f Temperatura dostarczanej zimnej wody 5 C 35 C Temperatura dostarczanej ciepłej wody** 50 C 60 C Przepływ 12 l/min Podłączyć doprowadzenie wody do urządzenia z zaworem odcinającym umożliwiającym szybkie i zupełne zamknięcie dopływu wody. *Wymagane jest zainstalowanie zmiękczacza wody, jeśli średnia twardość wody przekracza 8 f. Zmywane naczynia i sztućce będą czystsze, a okres eksploatacji urządzenia będzie dłuższy. Na zamówienie urządzenie może być wyposażone w zmiękczacz wody. Jeśli urządzenie jest wyposażone w zmiękczacz, należy regularnie przeprowadzać regenerację żywicy (patrz pkt 2.6). Uwaga: Wszystkie uszkodzenia spowodowane odkładaniem się kamienia (woda o twardości powyżej 8 F bez zmiękczacza) nie są objęte gwarancją. Zalecane jest okresowe sprawdzanie twardości doprowadzanej wody. **Temperatura doprowadzanej wody nie może przekraczać 55 C Odprowadzenie pary Zgodnie z przepisami dotyczącymi higieny i środowiska, w celu zapewnienia poprawnego działania urządzenia i bezpiecznego środowiska pracy dla operatora, wymaga się przynajmniej 10 wymian powietrza na godzinę w pomieszczeniu, w którym instalowane jest urządzenie. W przypadku niewielkich pomieszczeń zaleca się przynajmniej 15 wymian powietrza na godzinę.

18 6.3 Instalacja Położenie urządzenia Ostrożnie zdjąć opakowanie urządzenia. Podnieść urządzenie w sposób wskazany w pkt Przenoszenie urządzenia. Umieścić urządzenie zgodnie ze schematem instalacyjnym (rozkładem) zatwierdzonym w momencie złożenia oferty. Zachować minimalny odstęp 50 mm od ścian, aby zapewnić wentylację silników. Zainstalować wyciągi zapewniające odpowiednią wentylację pomieszczenia, aby wyeliminować parę i nadmierną wilgotność. Sprawdzić, czy urządzenie jest odpowiednio wypoziomowane regulując wysokość nóżek. Upewnić się, że zmywarka nie stoi na kablu zasilającym ani wężu doprowadzającym wodę i spustowym. Wypoziomować urządzenie za pomocą nóżek Podłączenie do sieci elektrycznej Podłączenie do instalacji elektrycznej musi być wykonane zgodnie z obowiązującymi przepisami. Z tyłu urządzenia znajduje się zacisk oznaczony symbolem, niezbędny do ekwipotencjalnego połączenia między różnymi urządzeniami, pozwalający wyeliminować wyładowania elektrostatyczne. Kabel zasilający musi być nowy, elastyczny i zgodny ze standardem H07RN-F albo jego lokalnym odpowiednikiem. Rozmiar kabla zależy od mocy. W przypadku uszkodzenia kabla zasilającego należy skontaktować się z producentem albo autoryzowanym serwisem, albo zwrócić się do innego serwisanta z uprawnieniami, aby uniknąć zagrożeń. Jeśli urządzenie wyposażono w pompę trójfazową, sprawdzić, czy silnik pracuje w odpowiednim kierunku (w prawo, zgodnie ze strzałką na obudowie). Nie jest to konieczne, jeśli pompa jest jednofazowa (standardowa) Podłączenie wody Podłączyć przewód doprowadzający wodę dostarczonego wraz z urządzeniem do kurka ¾. Podłączyć przewód spustowy wody do złącza znajdującego się z tyłu urządzenia, pod obudową, w sposób umożliwiający swobodny przepływ wody (zapewniając przynajmniej minimalny spadek). Jeśli niemożliwe jest odprowadzenie wody na poziomie niższym niż spust urządzenia, zaleca się zainstalowanie pompy spustowej (dostarczanej na zamówienie). Maksymalna wysokość spustu = 50 cm (patrz rys. 7). Wąż spustowy należy zawsze podłączać do syfonu, aby uniknąć powstawania nieprzyjemnych zapachów. W urządzeniach wyposażonych w zmiękczacz, temperatura wody nie może przekraczać 40 C, aby uniknąć uszkodzenia żywicy filtrów Uruchomienie Pod nadzorem instalatora.

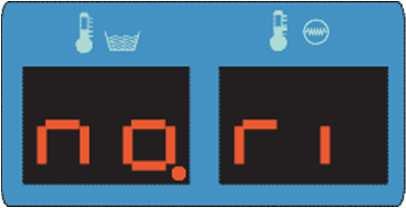

19 7. SYGNAŁY I ALARMY Wyświetlane są alarmy i sygnały, zgodnie z ich znaczeniem. Gdy na wyświetlaczu zacznie migać dioda F nad przyciskiem K, wymagana jest pełna regeneracja (tylko urządzenia wyposażone w opcjonalny zmiękczacz). Gdy miga komunikat NO DE (Brak det.) (wyświetlany na zmianę z temperaturą zbiornika i bojlera, przy urządzeniu w trybie gotowości), uzupełnić detergent w zbiorniku (tylko modele z opcjonalnym czujnikiem niskiego poziomu środka). Gdy miga komunikat NO RI (Brak nabł.) (wyświetlany na zmianę z temperaturą zbiornika i bojlera, przy urządzeniu w trybie gotowości), uzupełnić nabłyszczacz w zbiorniku (tylko modele z opcjonalnym czujnikiem niskiego poziomu środka). Po wyświetleniu komunikatu NO SA (Brak soli) (wyświetlany na zmianę z temperaturą zbiornika i bojlera, przy urządzeniu w trybie gotowości) dodać sól do pojemnika w zbiorniku (modele z opcjonalnym zmiękczaczem). Jeśli wyświetlany jest komunikat DOOR (Drzwi), oznacza to, że otwarte drzwi nie pozwalają na wykonanie podejmowanej czynności, albo cykl mycia jest w toku, gdy drzwi są podnoszone. TYP ALARMU PRZYCZYNA ROZWIĄZANIA B1 USTERKA NAPEŁNIANIA BOJLERA Otworzyć zawór wody i sprawdzić, czy przepływ wody jest odpowiedni. Skontaktować się z serwisem technicznym. B2 USTERKA SONDY BOJLERA Skontaktować się z serwisem technicznym. B3 ALARM NAGRZEWANIA BOJLERA Skontaktować się z serwisem technicznym. B4 NIEPOWODZENIE Skontaktować się z serwisem technicznym. PŁUKANIA, CZAS B5 PRZEGRZANIE BOJLERA Skontaktować się z serwisem technicznym. E1 USTERKA DOZOWANIA WODY Otworzyć zawór doprowadzający wodę. Skontaktować się z serwisem technicznym. E2 USTERKA SONDY ZBIORNIKA Skontaktować się z serwisem technicznym. E3 ALARM NAGRZEWANIA ZBIORNIKA Skontaktować się z serwisem technicznym. E5 PRZEGRZANIE ZBIORNIKA Skontaktować się z serwisem technicznym. E6 USTERKA OPRÓŻNIANIA ZBIORNIKA Sprawdzić przewód odpływowy. Skontaktować się z Z6 NISKI POZIOM W ZBIORNIKU Opróżnić i napełnić zbiornik. Skontaktować się z serwisem technicznym. Z9 USTERKA REGENERACJI Skontaktować się z serwisem technicznym. Z10 ALARM S8 - WYSOKI POZIOM Skontaktować się z serwisem technicznym. W ZBIORNIKU Tabela 2

20 8. WPŁYW NA ŚRODOWISKO 8.1 Opakowanie Opakowanie obejmuje: drewniana paletę nylonowy worek (LDPE) tekturę wielowarstwową pasy ze styropianu pasy z polipropylenu (PP). Wszystkie powyższe materiały należy utylizować zgodnie z obowiązującymi przepisami prawa. 8.2 Utylizacja Symbol WEEE/RAEE zastosowany na urządzeniu oznacza, że produktu nie wolno traktować jako odpadu komunalnego. Odpowiednia utylizacja produktu pozwala chronić środowisko. Aby uzyskać więcej informacji na temat recyklingu, należy skontaktować się z organami władzy lokalnej, odbiorcą odpadów albo sprzedawcą. W przypadku utylizacji produktu albo jego części należy stosować się do postanowień dyrektyw rady 2011/65/UE i 201/19/UE z późniejszymi zmianami i przepisów lokalnych. Produkt nie stanowi odpadu komunalnego i podlega segregacji (patrz symbol przekreślonego kubła na produkcie). W momencie utylizacji produktu należy stosować się do specyfikacji WEEE. Producent gwarantuje brak substancji niebezpiecznych w urządzeniu, zgodnie z dyrektywą 2011/65/UE. Nieprzestrzeganie regulacji przez użytkownika może podlegać sankcjom obowiązującym w danych państwach członkowskich. Przed utylizacją odłączyć urządzenie od instalacji elektrycznej i wodociągowej. Aby uniemożliwić dalsze wykorzystanie, odciąć kabel zasilający. Wszystkie części metalowe można poddać ponownego przetworzeniu, ponieważ wykonane są ze stali nierdzewnej. Plastikowe elementy do ponownego przetworzenia oznaczone są odpowiednim symbolem.

21 9. ROZWIĄZYWANIE PROBLEMÓW Problem Możliwe przyczyny Rozwiązanie Urządzenie nie włącza Przełącznik główny nie jest w położeniu WŁ. Włączyć przełącznik główny. się. Urządzenie nie pobiera wody. Zawór wody jest zamknięty. Otworzyć elektrozawór ciepłej albo zimnej wody. Woda bardzo wolno schodzi z urządzenia. Przycisk START A miga (kolor czerwony) Dysze albo filtr elektrozaworu zablokowane albo obłożone kamieniem. Oczyścić dysze ramion spryskujących, przewody i filtr elektrozaworu. Sprawdzić czy twardość wody jest <10 f. Uszkodzony przełącznik ciśnienia. Wymienić przełącznik ciśnienia. Niskie ciśnienie wprowadzanej wody Sprawdzić ciśnienie wody na wejściu Zablokowana pompa wspomagająca (jeśli Wezwać serwis jest zainstalowana) Patrz rozdział 7 Alarmy --- Rezultaty mycia są niezadowalające. Dysze są zatkane albo kosz nie obraca się. Tworzy się piana. Ostrożnie oczyścić dysze i sprawdzić poprawność położenia ramienia. Dokręcić je. Używać niepieniących detergentów albo zmniejszyć ich ilość. Sprawdzić dozowanie nabłyszczacza. Tłuszcz i skrobia nie są usuwane. Brudne filtry. Sprawdzić temperaturę w zbiorniku (musi zawierać się między 50 C a 60 C). Zbyt niskie stężenie detergentu. Wymienić filtry, wyczyścić je szczotką pod bieżącą wodą i założyć ponownie. Wyregulować termostat albo sprawdzić poprawność działania grzałki Niedosuszone szkło albo naczynia. Na szkle i naczyniach pozostają smugi i plamy Urządzenie nagle zatrzymuje się podczas pracy. Czas mycia zbyt krótki na stopnia zabrudzenia. Jeśli to możliwe, wybrać dłuższy cykl albo powtórzyć cykl mycia Woda do mycia jest brudna Opróżnić zbiornik, wyczyścić filtry, napełnić zbiornik i poprawnie założyć filtry Za mało nabłyszczacza. Zwiększyć ilość nabłyszczacza poprzez obrócenie śruby na dozowniku (wezwać serwis). Kosz nie jest dostosowany do garnków Zastosować odpowiedni kosz umożliwiający ułożenie ani przyborów. garnków i przyborów w pozycji nachylonej. Naczynia zbyt długo pozostawały w Zaraz po zakończeniu cyklu zdjąć kosz z naczyniami zmywarce. i pozostawić do wyschnięcia. Temperatura płukania poniżej 80 C. Powierzchnia naczyń i szkła jest zbyt porowata Za dużo nabłyszczacza. Zbyt twarda woda. Urządzenia ze zmiękczaczem: za mała ilość soli w pojemniku albo nieodpowiednio regenerowana żywica W zbiorniku zmywarki znajduje się sól Urządzenie podłączone jest do przeciążonego obwodu Uruchomione zostało zabezpieczenie Sprawdzić temperaturę termostatu bojlera. Wymienić szkło i naczynia na inne W przypadku zaschniętych resztek namoczyć naczynia przed zmywaniem. Zmniejszyć ilość nabłyszczacza za pomocą śruby regulacyjnej (patrz Dozownik nabłyszczacza ). Sprawdzić twardość wody. Stopień twardości wody nie powinien przekraczać 8 f. Napełnić pojemnik z solą (gruba sól: grudki 1-2 mm), częściej regenerować żywicę. Jeśli na obudowie urządzenia stwierdzono występowanie kamienia, wykwalifikowany technik powinien sprawdzić działanie zmiękczacza Dokładnie umyć i opłukać urządzenie, unikać rozsypywania soli napełniając pojemnik. Podłączyć urządzenie do niezależnego obwodu (wezwać serwis). Sprawdzić zabezpieczenia elektryczne (wezwać serwis).

22 Urządzenie zatrzymuje się podczas cyklu i pobiera wodę. Nie wymieniono wody z poprzedniego dnia Za wysoka temperatura wody w zbiorniku. Uszkodzony wyłącznik ciśnieniowy Opróżnić zbiornik, następnie napełnić go. Wezwać serwis w celu sprawdzenia termostatu i przełącznika ciśnienia. Uwaga: Wszelkie inne pytania kierować do usługodawcy. Producent zastrzega sobie prawo do zmiany specyfikacji technicznych bez uprzedniego powiadomienia.
