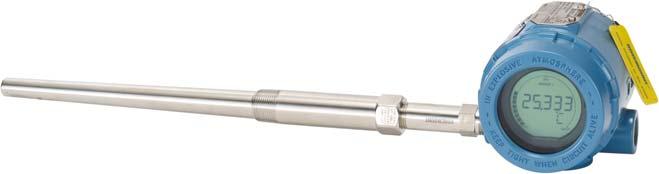

Przetwornik temperatury Rosemount 3144P

Transkrypt

1 , wersja MA Przetwornik temperatury Rosemount 3144P z protokołem HART i technologią Rosemount X-well

2 Skrócona instrukcja UWAGA Niniejsza instrukcja instalacji zawiera podstawowe informacje o przetworniku Rosemount 3144P. Nie zawiera ona szczegółowych procedur konfiguracji, diagnostyki, obsługi, konserwacji, napraw oraz instalacji przeciwwybuchowych, ognioszczelnych lub iskrobezpiecznych (I.S.). Szczegółowe informacje można znaleźć w Instrukcji obsługi przetwornika Rosemount 3144P. Instrukcje obsługi oraz niniejsza instrukcja są również dostępne w wersji elektronicznej pod adresem Emerson.com/Rosemount.! OSTRZEŻENIE Wybuch może spowodować śmierć lub poważne obrażenia ciała. Instalacja tego przetwornika w środowisku zagrożonym wybuchem musi odbywać się zgodnie z lokalnymi, krajowymi i międzynarodowymi normami i metodami postępowania. Przed instalacją należy zapoznać się z rozdziałem poświęconym ograniczeniom wynikającym ze stosowania się do norm pracy w obszarach zagrożonych wybuchem. Wycieki medium procesowego mogą spowodować odniesienie obrażeń ciała lub śmierć. Przed podaniem ciśnienia należy zainstalować i dokręcić osłony procesowe lub czujniki. Nie wolno demontować osłony procesowej podczas działania instalacji procesowej. Porażenie prądem elektrycznym może spowodować śmierć lub poważne obrażenia ciała. Nie wolno dotykać przewodów ani zacisków. W przewodach może pojawiać się wysokie napięcie, grożące porażeniem prądem elektrycznym. Osłony kablowe/przepusty Jeśli nie określono inaczej, osłony kablowe/przepusty w obudowie przetwornika mają gwint 1 /2-14 NPT. Przy instalacji w środowisku zagrożonym wybuchem, w osłonach kablowych/przepustach należy stosować właściwe zaślepki, adaptery i dławiki kablowe lub posiadające atest Ex. Spis treści Sprawdzenie konfiguracji systemu Weryfikacja konfiguracji Ustawienie przełączników Montaż przetwornika Podłączenie i włączenie zasilania Przeprowadzanie testu pętli Systemy bezpieczeństwa SIS Atesty urządzenia

3 1.0 Sprawdzenie konfiguracji systemu 1.1 Potwierdzenie wersji HART Jeśli wykorzystywane są systemy sterowania lub zarządzania oparte na protokole HART, przed instalacją przetwornika należy sprawdzić zgodność protokołu HART tych systemów. Nie wszystkie systemy mogą komunikować się przy użyciu protokołu HART w wersji 7. Przetwornik może być skonfigurowany do korzystania z wersji 5 lub 7 protokołu HART. Instrukcje zmiany wersji protokołu HART w przetworniku zawiera strona 5. Data wydania oprogramowania Grudzień 2012 Marzec 2012 Luty 2007 Wersja oprogramowania NAMUR Identyfikacja urządzenia Wersja sprzętu NAMUR Wersja oprogramowania HART Sterownik urządzenia polowego Wersja uniwersalna HART Wersja urządzenia Instrukcje obsługi Numer dokumentu instrukcji obsługi Nie dotyczy Nie Nie dotyczy dotyczy 2.0 Weryfikacja konfiguracji Do komunikacji z przetwornikiem Rosemount 3144P można wykorzystać komunikator polowy (do komunikacji konieczna jest obecność w pętli rezystancji o wartości od 250 do 1100 omów) lub program AMS Device Manager. Przetwornik nie działa, jeśli napięcie na zaciskach zasilania jest niższe niż 12 V DC. Należy zapoznać się z instrukcją obsługi przetwornika Rosemount 3144P oraz instrukcją obsługi komunikatora polowego. 2.1 Uaktualnienie oprogramowania komunikatora polowego Do uzyskania pełnej komunikacji z przetwornikiem Rosemount 3144P komunikator polowy musi mieć zainstalowane oprogramowanie w wersji v5 lub v7 oraz opisy urządzeń DD w wersji v1 lub nowsze. Przetworniki temperatury Rosemount 3144P wyposażone w technologię Rosemount X-well wymagają urządzeń DD Rosemount 3144P Dev. 7 w wersji 1 lub nowszej w celu wyświetlania funkcjonalności technologii Rosemount X-well. Opisy urządzeń z nowymi komunikatorami są dostępne pod adresem Emerson.com/Rosemount. Można je również przesłać do istniejących komunikatorów w dowolnym centrum obsługi firmy Emerson. Opisy urządzeń są następujące: Urządzenie w trybie HART 5: urządzenie v5 DD v1 Urządzenie w trybie HART 7: urządzenie v7 DD v1 W celu sprawdzenia czy konieczne jest uaktualnienie oprogramowania, należy wykonać poniższe czynności. Patrz Ilustracja 1 na stronie -4. 3

4 Skrócona instrukcja 1. Podłączyć czujnik (patrz schemat połączeń znajdujący się wewnątrz pokrywy obudowy przetwornika). 2. Podłączyć zasilanie do zacisków zasilania ( + lub - ). 3. Podłączyć komunikator polowy do pętli na rezystorze w pętli lub do zacisków zasilania/sygnałowych przetwornika. 4. Jeśli komunikator posiada poprzednią wersję opisów urządzenia (zbiorów DD), to pojawi się następujący komunikat: NOTICE: Upgrade the communicator software to access new XMTR functions. Continue with old description? (UWAGA: Aby uzyskać dostęp do nowych funkcji przetwornika, należy uaktualnić oprogramowanie komunikatora. Czy kontynuować z opisami w starszych wersjach?) Uwaga Jeśli ten komunikat się nie pojawi, oznacza to, że komunikator posiada najnowszą wersję opisów urządzenia DD. Jeśli najnowsza wersja opisów jest niedostępna, komunikator będzie działał prawidłowo, ale niektóre nowe funkcje mogą być niedostępne. Aby uniknąć takiej sytuacji, należy uaktualnić wersje opisów urządzeń DD lub odpowiedzieć na wcześniejsze pytanie NO (NIE) i korzystać tylko z podstawowych funkcji przetwornika. Ilustracja 1. Podłączenie komunikatora do pętli w warunkach warsztatowych A B lub* or* C A. Zaciski zasilania/sygnałowe B. 250 R L 1100 C. Zasilacz 4

5 2.2 Zmiana wersji protokołu HART Jeśli narzędzie konfiguracyjne HART nie jest w stanie nawiązać komunikacji z wykorzystaniem protokołu HART w wersji 7, przetwornik Rosemount 3144P załaduje menu ogólne o ograniczonej funkcjonalności. Poniższa procedura opisuje zmianę wersji protokołu HART: 1. Manual Setup (Konfiguracja ręczna) > Device Information (Informacje ourządzeniu) > Identification (Identyfikacja) > Message (Komunikat). a. W celu zmiany na wersję 5 HART wprowadzić: HART5 w polu Message (Komunikat). b. W celu zmiany na wersję 7 HART wprowadzić: HART7 w polu Message (Komunikat). Funkcja Skrót klawiszowy HART 5 Skrót klawiszowy HART 7 2-wire Offset Sensor 1 (Przesunięcie poziomu stałego dla 2-przewodowego czujnika 1) 2-wire Offset Sensor 2 (Przesunięcie poziomu stałego dla 2-przewodowego czujnika 2) Alarm Values (Wartości alarmowe) Analog Calibration (Kalibracja wyjścia analogowego) Analog output (Wyjście analogowe) Average Temperature Setup (Konfiguracja temperatury średniej) 2, 2, 1, 5 2, 2, 1, 6 2, 2, 2, 5 2, 2, 2, 6 2, 2, 5, 6 2, 2, 5, 6 3, 4, 5 3, 4, 5 2, 2, 5 2, 2, 5 2, 2, 3, 3 2, 2, 3, 3 Burst Mode (Tryb nadawania) Nie dotyczy 2, 2, 8, 4 Comm Status (Status komunikacji) Configure additional messages (Konfiguracja dodatkowych komunikatów) Configure Hot Backup (Konfiguracja funkcji Hot Backup) Nie dotyczy 1, 2 Nie dotyczy 2, 2, 8, 4, 7 2, 2, 4, 1, 3 2, 2, 4, 1, 3 Date (Data) 2, 2, 7, 1, 2 2, 2, 7, 1, 3 Descriptor (Opis) 2, 2, 7, 1, 3 2, 2, 7, 1, 4 Device Information (Informacje o urządzeniu) Differential Temperature Setup (Konfiguracja różnicy temperatur) 2, 2, 7, 1 2, 2, 7, 1 2, 2, 3, 1 2, 2, 3, 1 Filter 50/60 Hz (Filtr 50/60 Hz) 2, 2, 7, 5, 1 2, 2, 7, 5, 1 Find Device (Znajdowanie urządzenia) First Good Temperature Setup (Konfiguracja funkcji pierwszej dobrej temperatury) Nie dotyczy 3, 4, 6, 2 2, 2, 3, 2 2, 2, 3, 2 5

6 Skrócona instrukcja Funkcja Skrót klawiszowy HART 5 Skrót klawiszowy HART 7 Hardware Revision (Wersja sprzętowa) 1, 8, 2, 3 1, 11, 2, 3 HART Lock (Blokada HART) Nie dotyczy 2, 2, 9, 2 Intermittent Sensor Detect (Detekcja uszkodzonego czujnika) 2, 2, 7, 5, 2 2, 2, 7, 5, 2 Lock Status (Status blokady) Nie dotyczy 1, 11, 3, 7 Long Tag (Długie oznaczenie projektowe) Nie dotyczy 2, 2, 7, 2 Loop Test (Test pętli) 3, 5, 1 3, 5, 1 LRV (dolna wartość graniczna zakresu pomiarowego) 2, 2, 5, 5, 3 2, 2, 5, 5, 3 Message (Komunikat) 2, 2, 7, 1, 4 2, 2, 7, 1, 5 Reakcja przetwornika na rozwarcie czujnika Percent Range (Procent zakresu pomiarowego) Sensor 1 configuration (Konfiguracja czujnika 1) Sensor 1 Serial Number (Numer seryjny czujnika 1) Sensor 1 Setup (Konfiguracja czujnika 1) Sensor 1 Status (Status czujnika 1) 2, 2, 7, 4 2, 2, 7, 4 2, 2, 5, 4 2, 2, 5, 4 2, 2, 1 2, 2, 2 2, 2, 1, 7 2, 2, 1, 8 2, 2, 1 2, 2, 1 Nie dotyczy 2, 2, 1, 2 Sensor 1 Type (Typ czujnika 1) 2, 2, 1, 2 2, 2, 1, 3 Sensor 1 Unit (Jednostki dla czujnika 1) Sensor 2 configuration (Konfiguracja czujnika 2) Sensor 2 serial number (Numer seryjny czujnika 2) Sensor 2 setup (Konfiguracja czujnika 2) Sensor 2 status (Status czujnika 2) 2, 2, 1, 4 2, 2, 1, 5 2, 2, 2 2, 2, 2 2, 2, 2, 7 2, 2, 2, 8 2, 2, 2 2, 2, 2 Nie dotyczy 2, 2, 2, 2 Sensor 2 type (Typ czujnika 2) 2, 2, 2, 2 2, 2, 2, 3 Sensor 2 unit (Jednostki dla czujnika 2) Sensor drift alert (Alarm niestabilności czujnika) Simulate device variables (Symulacja zmiennych urządzenia) Software revision (Wersja oprogramowania) 2, 2, 2, 4 2, 2, 2, 5 2, 2, 4, 2 2, 2, 4, 2 Nie dotyczy 3, 5, 2 1, 8, 2, 4 1, 11, 2, 4 6

7 Funkcja Skrót klawiszowy HART 5 Skrót klawiszowy HART 7 Tag (Oznaczenie projektowe) 2, 2, 7, 1, 1 2, 2, 7, 1, 1 Terminal temperature units (Jednostki temperatury zacisków) URV (górna wartość graniczna zakresu pomiarowego) Variable mapping (Przypisanie zmiennych) Thermocouple diagnostic (Diagnostyka czujnika termoelektrycznego) Min/Max tracking (Śledzenie wartości maksymalnej i minimalnej) Rosemount X-well configuration (Konfiguracja technologii Rosemount X-well) 2, 2, 7, 3 2, 2, 7, 3 2, 2, 5, 5, 2 2, 2, 5, 5, 2 2, 2, 8, 5 2, 2, 8, 5 2, 1, 7, 1 2, 1, 7, 1 2, 1, 7, 2 2, 1, 7, 2 Nie dotyczy 2, 2, 1, Ustawienie przełączników 3.1 Konfiguracja alarmów i blokady Przetwornik Rosemount 3144P jest wyposażony w przełączniki sprzętowe do konfiguracji poziomu alarmowego i blokady przetwornika. W celu zmiany ustawienia przełączników należy wykonać poniższą procedurę: Bez wyświetlacza LCD 1. Przełączyć sterowanie urządzeń pracujących w pętli na sterowanie ręczne (jeśli są) i odłączyć zasilanie. 2. Zdjąć pokrywę obudowy części elektronicznej. 3. Ustawić przełączniki wyboru poziomu alarmowego i zabezpieczenia w żądanej pozycji. Założyć pokrywę obudowy. 4. Podłączyć zasilanie i przełączyć sterowanie urządzeń pracujących w pętli na sterowanie automatyczne. Z wyświetlaczem LCD 1. Przełączyć sterowanie urządzeń pracujących w pętli na sterowanie ręczne (jeśli są) i odłączyć zasilanie. 2. Zdjąć pokrywę obudowy części elektronicznej. 3. Odkręcić śruby mocujące wyświetlacz LCD i wyjąć wyświetlacz. 4. Ustawić przełączniki wyboru poziomu alarmowego i zabezpieczenia w żądanej pozycji. 5. Założyć wyświetlacz LCD i pokrywę części elektronicznej (ustawić wyświetlacz LCD w żądanej pozycji możliwość obrotu co 90 stopni). 6. Podłączyć zasilanie i przełączyć sterowanie urządzeń pracujących w pętli na sterowanie automatyczne. 7

8 Skrócona instrukcja 4.0 Montaż przetwornika Przetwornik należy zamontować w wysokim punkcie biegu osłony rurowej, aby uniemożliwić przedostanie się wody do wnętrza obudowy przetwornika. 4.1 Typowa instalacja polowa 1. Umocować osłonę do ścianki zbiornika. 2. Zainstalować i dokręcić osłony. 3. Sprawdzić szczelność połączeń. 4. Zainstalować wszystkie konieczne złączki i przedłużenia. Gwinty uszczelnić atestowanym środkiem uszczelniającym, jak np. silikon lub taśma teflonowa (jeśli jest to wymagane). 5. Wkręcić czujnik w osłonę lub bezpośrednio w przyłącze procesowe (w zależności od wymagań instalacji). 6. Sprawdzić szczelność wszystkich połączeń. 7. Zainstalować przetwornik na zespole osłona/czujnik. Wszystkie gwinty uszczelnić atestowanym środkiem uszczelniającym, jak np. silikon lub taśma teflonowa (jeśli jest to wymagane). 8. Zainstalować dławik kablowy w przepuście kablowym przetwornika (przy montażu zdalnym) i przełożyć kable do wnętrza obudowy przetwornika. 9. Okablowanie polowe doprowadzić do strony przyłączy obudowy przetwornika. 10.Przewody czujnika podłączyć do listwy zaciskowej przetwornika do podłączenia przewodów czujnika (schemat podłączeń znajduje się wewnątrz pokrywy przetwornika). 11. Założyć i dokręcić obie pokrywy przetwornika. A B C 8 D E A. Osłona B. Przedłużenie (złączka wkrętna) C. Złączka wkrętna lub złączka D. Przepust do okablowania polowego (zasilanie prądem stałym) E. Długość przedłużenia Typowa instalacja zdalna 1. Umocować osłonę do ścianki zbiornika. 2. Zainstalować i dokręcić osłony. 3. Sprawdzić szczelność połączeń. 4. Umocować główkę przyłączeniową do osłony.

9 5. Włożyć czujnik do osłony i podłączyć go do główki przyłączeniowej (schemat połączeń znajduje się wewnątrz główki przyłączeniowej). 6. Zamontować przetwornik na rurze o średnicy 50 mm (2 cale) lub w panelu przy wykorzystaniu obejmy montażowej (poniżej pokazano obejmę B4). 7. Umocować dławiki kablowe do kabla ekranowanego biegnącego z główki przyłączeniowej do przepustu przetwornika. 8. Poprowadzić kabel ekranowany z przeciwnego przepustu przetwornika do sterowni systemu. 9. Przeprowadzić przewody kabla ekranowanego przez przepusty kablowe w główce przyłączeniowej i przetworniku. Podłączyć i dokręcić dławiki kablowe. 10.Podłączyć przewody kabla ekranowanego do listwy zaciskowej w główce przyłączeniowej (wewnątrz główki przyłączeniowej) i do listwy zaciskowej do podłączenia przewodów czujnika (wewnątrz obudowy czujnika). A B A. Dławik kablowy B. Kabel ekranowany z czujnika do przetwornika C. Kabel ekranowany z przetwornika do sterowni D. Wspornik 50 mm (2 cale) E. Obejma montażowa B4 4.2 Instalacja technologii Rosemount X-well C Technologia Rosemount X-well jest przeznaczona do stosowania w układach monitorowania temperatury, ale nie w układach sterowania ani w układach bezpieczeństwa. Jest dostępna w przetworniku temperatury Rosemount 3144P w montowanej fabrycznie konfiguracji do montażu bezpośredniego z czujnikiem Rosemount 0085 z obejmą zaciskową. Nie może być stosowana w konfiguracji do montażu zdalnego. Technologia Rosemount X-well będzie działać prawidłowo wyłącznie z dostarczonym i zmontowanym fabrycznie jednoelementowym czujnikiem Rosemount 0085 z obejmą zaciskową, srebrną końcówką i przedłużeniem o długości 80 mm. Nie będzie działać prawidłowo w przypadku stosowania z innymi czujnikami. Montaż i stosowanie nieprawidłowego czujnika będzie prowadzić do nieprawidłowych obliczeń temperatury procesowej. W celu zapewnienia prawidłowego działania technologii Rosemount X-well konieczne jest spełnienie powyższych wymogów i przestrzeganie kroków procedury montażu podanych poniżej. D E 9

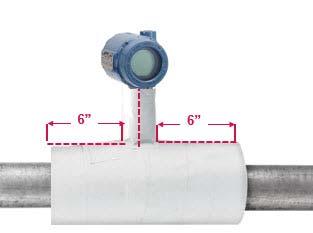

10 Skrócona instrukcja Należy stosować ogólne najlepsze praktyki w zakresie montażu czujnika zobejmą zaciskową. czujnika Rosemount 0085 zobejmą zaciskową zawiera podane poniżej wymogi dotyczące technologii Rosemount X-well: 1. Aby technologia Rosemount X-well działała prawidłowo, przetwornik musi być zamontowany bezpośrednio na czujniku z obejmą zaciskową. 2. Zespół należy zamontować z dala od zewnętrznych źródeł dynamicznych zmian temperatury, takich jak kocioł lub system ogrzewania rurociągów. 3. Aby technologia Rosemount X-well działała prawidłowo, końcówka czujnika z obejmą zaciskową musi się stykać bezpośrednio z powierzchnią rury. Nagromadzenie wilgoci pomiędzy czujnikiem a powierzchnią rury lub zwis czujnika w zespole może prowadzić do nieprawidłowych obliczeń temperatury procesowej. Aby zapewnić prawidłowy kontakt czujnika z powierzchnią rury, należy zapoznać się z najlepszymi praktykami w zakresie montażu podanymi w Skróconej instrukcji obsługi czujnika Rosemount 0085 z obejmą zaciskową. 4. Aby zapobiec utracie ciepła, należy założyć izolację o minimalnej grubości ( 1 /2 cala i o wartości R > 0,42 m² X K/W) na zespół czujnika z obejmą zaciskową i przedłużenie czujnika do głowicy przetwornika. Po każdej stronie czujnika z obejmą zaciskową należy zastosować co najmniej sześć cali izolacji. Należy zminimalizować szczeliny powietrzne pomiędzy izolacją a rurą. Patrz Ilustracja 2 na stronie 10. Uwaga NIE WOLNO nakładać izolacji na głowicę przetwornika, ponieważ spowoduje to wydłużenie czasu odpowiedzi i może prowadzić do uszkodzenia układu elektronicznego przetwornika. 5. Należy się upewnić, że czujnik rezystancyjny z obejmą zaciskową jest zmontowany w konfiguracji 4-żyłowej (w jakiej powinien zostać skonfigurowany fabrycznie). Ilustracja 2. Schemat instalacyjny przetwornika Rosemount 3144P z technologią Rosemount X-well 10

11 5.0 Podłączenie i włączenie zasilania 5.1 Okablowanie przetwornika Schemat połączeń elektrycznych znajduje się na wewnętrznej stronie pokrywy komory zacisków. Patrz Ilustracja 3. Ilustracja 3. Jeden czujnik Rosemount 3144P 2-przewodowy czujnik rezystancyjny isygnał omowy 3-przewodowy czujnik rezystancyjny isygnał omowy (1) 4-przewodowy czujnik rezystancyjny i sygnał omowy Czujnik termoelektryczny iwejście miliwoltowe Czujnik rezystancyjny zpętlą kompensacyjną (2) 1. Firma Rosemount stosuje tylko czujniki 4-przewodowe w przypadku czujników rezystancyjnych jednoelementowych. Możliwe jest wykorzystanie tych czujników w konfiguracji 3-przewodowej, nie podłączając jednego z przewodów i izolując go taśmą izolacyjną. 2. Przetwornik musi być skonfigurowany jak dla czujnika 3-przewodowego, co umożliwia rozpoznanie czujnika rezystancyjnego z pętlą kompensacyjną. Ilustracja 4. Dwa czujniki Rosemount 3144P (1) T/Hot Backup / Dwa czujniki rezystancyjne T/Hot Backup/ Dwa czujniki termoelektryczne T/Hot Backup/ Dwa czujniki: rezystancyjny i termoelektryczny T/Hot Backup/ Dwa czujniki: rezystancyjny i termoelektryczny T/Hot Backup/ Dwa czujniki rezystancyjne z pętlą kompensacyjną 1. Firma Rosemount stosuje tylko czujniki 4-przewodowe w przypadku czujników rezystancyjnych jednoelementowych. Możliwe jest wykorzystanie tych czujników w konfiguracji 3-przewodowej, nie podłączając jednego z przewodów i izolując go taśmą izolacyjną. 11

12 Skrócona instrukcja 5.2 Włączenie zasilania przetwornika Do zasilania przetwornika potrzebny jest zewnętrzny zasilacz. A - + Test B A. Zacisk czujnika (1 5) B. Uziemienie 1. Zdjąć pokrywę listwy przyłączeniowej. 2. Przewód od dodatniego zacisku zasilacza podłączyć do zacisku oznaczonego Przewód od ujemnego zacisku zasilacza podłączyć do zacisku oznaczonego Dokręcić śruby zacisków. 5. Założyć i dokręcić pokrywę. 6. Włączyć zasilanie. 5.3 Ograniczenia obciążenia Napięcie na zaciskach zasilania przetwornika musi zawierać się w przedziale od 12 do 42,4 V DC (dopuszczalne napięcie wynosi 42,4 V DC). Aby uniknąć uszkodzenia przetwornika, nie można dopuścić do spadku napięcia poniżej 12,0 V DC podczas zmiany parametrów konfiguracyjnych. Ilustracja 5. Ograniczenie obciążenia Obciążenie Load (Ohms) (omy) Maksymalne obciążenie = 40,8 x (napięcie zasilania 12,0) (1) ma 4 20 prądu ma dc stałego , , , min. Min A. Zakres roboczy dla sygnałów HART i analogowego B. Zakres roboczy tylko dla sygnału analogowego A B Bez zabezpieczenia przeciwprzepięciowego (opcja).

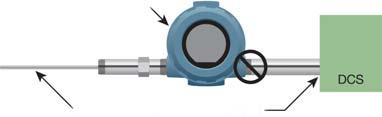

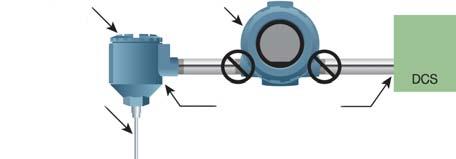

13 5.4 Uziemianie przetwornika Podłączenie nieuziemionego czujnika termoelektrycznego, sygnału miliwoltowego, czujnika rezystancyjnego lub sygnału omowego Każda instalacja procesowa wymaga innego sposobu uziemienia. Należy zastosować opcję uziemienia zalecaną dla konkretnego typu czujnika lub rozpocząć od opcji uziemienia 1 (najczęściej stosowana). Opcja 1 (zalecana do nieuziemionej obudowy przetwornika) 1. Połączyć ekran okablowania sygnałowego z ekranem okablowania czujnika. 2. Sprawdzić, czy ekrany zostały połączone i odizolowane elektrycznie od obudowy przetwornika. 3. Ekran okablowania uziemić tylko od strony zasilacza. 4. Sprawdzić, czy ekran czujnika jest elektrycznie odizolowany od innych uziemionych urządzeń. A B C D D A. Obudowa zdalnego czujnika C. Czujnik B. Przetwornik D. Punkty uziemienia ekranu Opcja 2 (zalecana do uziemionej obudowy przetwornika) 1. Podłączyć ekran kabla czujnika do obudowy przetwornika (tylko jeśli obudowa jest uziemiona). 2. Sprawdzić, czy ekran czujnika jest odizolowany elektrycznie od innych potencjalnie uziemionych urządzeń. 3. Ekran okablowania sygnałowego uziemić od strony zasilacza. A B C D A. Obudowa zdalnego czujnika C. Czujnik B. Przetwornik D. Punkty uziemienia ekranu 13

14 Skrócona instrukcja Opcja 3 1. Ekran okablowania czujnika uziemić od strony czujnika, jeśli to możliwe. 2. Upewnić się, że ekrany kabli czujnika i sygnałowego są elektrycznie odizolowane od obudowy przetwornika i innych urządzeń, które mogą być uziemione. 3. Ekran okablowania sygnałowego uziemić od strony zasilacza. A C B A. Przetwornik C. Czujnik B. Punkty uziemienia ekranu Podłączenie uziemionego czujnika termoelektrycznego 1. Ekran okablowania czujnika uziemić od strony czujnika. 2. Upewnić się, że ekrany kabli czujnika i sygnałowego są elektrycznie odizolowane od obudowy przetwornika i innych urządzeń, które mogą być uziemione. 3. Ekran okablowania sygnałowego uziemić od strony zasilacza. A D B C C A. Przetwornik C. Punkt uziemienia ekranu B. Przewody czujnika D. Pętla 4 20 ma 14

15 6.0 Przeprowadzanie testu pętli Test pętli sprawdza wyjście przetwornika, integralność pętli oraz działanie innych urządzeń pracujących w pętli sygnałowej. 6.1 Interfejs zmodyfikowany wersja przetwornika 5 i 7, opisy urządzeń DD v1 Inicjalizacja testu pętli 1. Podłączyć miliamperomierz szeregowo z przetwornikiem w pętli (tak, by przez oba urządzenia płynął ten sam prąd). 2. Na ekranie Home (Ekran główny) wybrać opcję 3 Service Tools (Narzędzia serwisowe), 5Simulate (Symulacja), 1 Perform Loop Test (Wykonanie testu pętli). Komunikator wyświetli menu testu pętli. 3. Wybrać poziom sygnału analogowego, który ma wygenerować przetwornik. Z menu Choose Analog Output (Wybierz sygnał analogowy) wybrać opcję 1 4 ma, 2 20 ma, lub wybrać opcję 4Other(Inny), aby ręcznie wybrać sygnał z zakresu od 4 do 20 ma. Wybrać Enter w celu wyświetlenia ustawionej wartości sygnału wyjściowego. Wybrać opcję OK. 4. W teście pętli porównać sygnał wyjściowy z przetwornika w ma zwartością natężenia prądu wskazywaną przez komunikator HART. Jeśli obie wartości różnią się, oznacza to, że układ wyjściowy przetwornika wymaga kalibracji cyfrowej albo miernik jest niesprawny. 5. Po zakończeniu testu, wyświetlacz powraca do ekranu testu pętli, co umożliwia wybór innej wartości sygnału wyjściowego. W celu zakończenia testu pętli wybrać opcję 5 End (Koniec) i Enter. Inicjalizacja symulacji alarmu 1. Na ekranie Home (Ekran główny) wybrać opcję 3 Service Tools (Narzędzia serwisowe), 5Simulate (Symulacja), 1 Perform Loop Test (Wykonanie testu pętli), 3SimulateAlarm (Symulacja alarmu). 2. Przetwornik wygeneruje prądowy sygnał alarmowy zgodnie z konfiguracją i ustawieniem przełącznika. 3. Wybrać opcję 5End (Koniec) w celu powrotu do normalnej pracy przetwornika. 7.0 Systemy bezpieczeństwa SIS Atestowane instalacje systemów bezpieczeństwa przedstawiono w instrukcji obsługi przetworników Rosemount 3144P. Instrukcja obsługi dostępna jest w Internecie pod adresem Emerson.com/Rosemount. Można ją również otrzymać od przedstawiciela firmy Emerson. 15

16 Skrócona instrukcja 8.0 Atesty urządzenia Wer Informacje o dyrektywach europejskich Kopia Deklaracji zgodności UE znajduje się na końcu niniejszej skróconej instrukcji obsługi. Najnowszą wersję Deklaracji zgodności UE można znaleźć pod adresem Emerson.com/Rosemount. 8.2 Atesty do pracy w obszarach bezpiecznych Przetworniki są standardowo badane i testowane w celu sprawdzenia ich zgodności z podstawowymi wymaganiami elektrycznymi, mechanicznymi i przeciwpożarowymi. Badania prowadzone są w laboratorium akredytowanym przez amerykańską agencję Occupational Safety and Health Administration (OSHA). Ameryka Północna E5 Atesty przeciwwybuchowości, niezapalności pyłów i niezapalności wydawane przez producenta Certyfikat: FM16US0202X Normy: FM Class 3600: 2011, FM Class 3611: 2004, FM Class 3615: 2006, FM Class 3810: 2005, NEMA -250: 1991, ANSI/ISA : 2009, ANSI/ISA : 2009 Oznaczenia: przeciwwybuchowość w klasie I, strefa 1, grupy A, B, C, D; T5 (-50 C T otoczenia +85 C); niezapalność pyłów w klasie II/III, strefa 1, grupy E, F, G; T5-50 C T otoczenia +70 C); T6 (-50 C T otoczenia +60 C); jeśli zainstalowano zgodnie ze schematem instalacyjnym Rosemount ; niezapalność w klasie I, strefa 2, grupy A, B, C, D; T5 (-60 C T otoczenia +75 C); T6(-60 C T otoczenia +50 C); jeśli zainstalowano zgodnie ze schematami instalacyjnymi Rosemount , I5 Atest iskrobezpieczeństwa (IS) i niezapalności (NI) wydawany przez producenta (FM) Certyfikat: FM16US0202X Normy: FM Class 3600: 2011, FM Class 3610: 2010, FM Class 3611: 2004, FM Class 3810: 2005, NEMA-250: 1991, ANSI/ISA : 2009, ANSI/ISA : 2009 Oznaczenia: iskrobezpieczeństwo w klasie I / II / III, strefa 1, grupy A, B, C, D, E, F, G; T4 (-60 C T otoczenia +60 C); iskrobezpieczeństwo [Entity] w klasie I, strefa 0, AEx ia IIC T4 (-60 C T otoczenia +60 C; niezapalność w klasie I, strefa 2, grupy A, B, C, D; T5 (-60 C T otoczenia +75 C); T6 (-60 C T otoczenia +50 C); jeśli zainstalowano zgodnie ze schematami instalacyjnymi Rosemount , I6 Atesty iskrobezpieczeństwa (IS) i strefy 2 CSA Certyfikat: Normy: CAN/CSA C22.2 No. 0-M91 (R2001), CAN/CSA-C22.2 No. 94-M91, CSA Std C22.2 No. 142-M1987, CAN/CSA-C22.2 No , CSA Std C22.2 No. 213-M

17 K6 Oznaczenia: iskrobezpieczeństwo w klasie I, grupy A, B, C i D; w klasie II, grupy E, F i G; w klasie III; [wyłącznie oznaczenia stref HART]: iskrobezpieczeństwo w klasie I, strefa 0, grupa IIC; T4 (-50 C T otoczenia +60 C); typ 4X; możliwość stosowania w klasie I, strefa 2, grupy A, B, C, D; [wyłącznie oznaczenia stref HART]: możliwość stosowania w klasie I, strefa 2, grupa IIC; T6 (-60 C T otoczenia +60 C); T5 (-60 C T otoczenia +85 C); jeżeli zainstalowano zgodnie ze schematem instalacyjnym Rosemount Atesty przeciwwybuchowości, iskrobezpieczeństwa i strefy 2 CSA Certyfikat: Normy: CAN/CSA C22.2 No. 0-M91 (R2001), CSA Std C22.2 No. 30-M1986; CAN/CSA-C22.2 No. 94-M91, CSA Std C22.2 No. 142-M1987, CAN/CSA-C22.2 No , CSA Std C22.2 No. 213-M1987 Oznaczenia: przeciwwybuchowość w klasie I, grupy A, B, C i D; w klasie II, grupy E, F i G; w klasie III; [wyłącznie oznaczenia stref HART]: możliwość stosowania w klasie I, strefa 1, grupa IIC; iskrobezpieczeństwo w klasie I, grupy A, B, C i D; w klasie II, grupy E, F, G; w klasie III; [wyłącznie oznaczenia stref HART]: możliwość stosowania w klasie I, strefa 0, grupa IIC; T4 (-50 C T otoczenia +60 C); typ 4X; możliwość stosowania w klasie I, strefa 2, grupy A, B, C, D; [wyłącznie oznaczenia stref HART]: możliwość stosowania w klasie I, strefa 2, grupa IIC; T6 (-60 C T otoczenia +60 C); T5(-60 C T otoczenia +85 C); jeśli zainstalowano zgodnie ze schematem instalacyjnym Rosemount Europa E1 Atest ognioszczelności ATEX Certyfikat: FM12ATEX0065X Normy: EN : 2012+A11:2013, EN : 2014, EN 60529:1991 +A1:2000+A2:2013 Oznaczenia: II 2 G Ex db IIC T6 T1 Gb, T6(-50 C T otoczenia +40 C), T5 T1(-50 C T otoczenia +60 C) Patrz Tabela 1 na końcu rozdziału dotyczącego atestów urządzenia, gdzie podano informacje o temperaturach procesowych Szczególne warunki użytkowania (X): 1. Dopuszczalne temperatury otoczenia podano w certyfikacie. 2. Niemetaliczna naklejka może gromadzić ładunki elektrostatyczne i stać się źródłem zapłonu w środowisku oznaczonym jako grupa III. 3. Chronić pokrywę wyświetlacza LCD przed uderzeniami o energii większej niż 4 J. 4. Złącza ognioszczelne nie podlegają naprawie. 5. Przy wyborze opcji obudowy N wymagane jest podłączenie właściwej atestowanej obudowy Ex d lub Ex tb. 6. Użytkownik końcowy musi zastosować właściwe środki dla zapewnienia, aby temperatura powierzchni zewnętrznej urządzenia i uchwytu czujnika temperatury typu DIN nie przekroczyła 130 C. 17

18 Skrócona instrukcja 7. Niestandardowe opcje lakierowania mogą spowodować ryzyko wyładowania elektrostatycznego. Unikać instalacji, które mogą powodować nagromadzanie się ładunków elektrostatycznych na powłokach lakierniczych. Lakierowane powierzchnie czyścić wyłącznie za pomocą wilgotnej tkaniny. W przypadku zamówienia lakieru za pomocą kodu opcji specjalnej należy się skontaktować z producentem w celu uzyskania szczegółowych informacji. I1 Atest iskrobezpieczeństwa ATEX Certyfikat: BAS01ATEX1431X [HART]; Baseefa03ATEX0708X [Fieldbus] Normy: EN : 2012; EN :2012 Oznaczenia: HART: II 1 G Ex ia IIC T5/T6 Ga; T6(-60 C T otoczenia +50 C), T5(-60 C T otoczenia +75 C) Fieldbus: II 1 G Ex ia IIC T4 Ga; T4 (-60 C T otoczenia +60 C) Patrz Tabela 2 na końcu rozdziału dotyczącego atestów urządzenia, gdzie podano informacje o parametrach dopuszczalnych. Specjalne warunki bezpiecznego stosowania (X): 1. Jeżeli urządzenie jest wyposażone w blok przyłączeniowy z zabezpieczeniem przeciwprzepięciowym, to nie przechodzi testu izolacji dla napięcia 500 V. Fakt ten należy uwzględnić podczas instalacji. 2. Obudowa może być wykonana ze stopu aluminium i pokryta zabezpieczającą farbą poliuretanową; jednakże należy chronić ja przed uderzeniami i abrazją, jeśli znajduje się w strefie 0. N1 Atest niezapalności typ n ATEX Certyfikat: BAS01ATEX3432X [HART]; Baseefa03ATEX0709X [Fieldbus] Normy: EN :2012, EN :2010 Oznaczenia: HART: II 3 G Ex na IIC T5/T6 Gc; T6(-40 C T otoczenia +50 C), T5(-40 C T otoczenia +75 C) Fieldbus: II 3 G Ex na IIC T5 Gc; T5(-40 C T otoczenia +75 C) Specjalny warunek bezpiecznego stosowania (X): 1. Gdy zainstalowany jest opcjonalny blok przyłączeniowy z zabezpieczeniem przeciwprzepięciowym, urządzenie nie przechodzi testu izolacji dla napięcia 500 V, zdefiniowanego w artykule normy EN :2010. Fakt ten należy uwzględnić podczas instalacji. ND Atest niezapalności pyłów ATEX Certyfikat: FM12ATEX0065X Normy: EN : 2012+A11:2013, EN :2014, EN 60529:1991 +A1:2000+A2:2013 Oznaczenia: II 2 D Ex tb IIIC T130 C Db, (-40 C T otoczenia +70 C); IP66 Patrz Tabela 1 na końcu rozdziału dotyczącego atestów urządzenia, gdzie podano informacje o temperaturach procesowych. Szczególne warunki użytkowania (X): 1. Dopuszczalne temperatury otoczenia podano w certyfikacie. 2. Niemetaliczna naklejka może gromadzić ładunki elektrostatyczne i stać się źródłem zapłonu w środowisku oznaczonym jako grupa III. 3. Chronić pokrywę wyświetlacza LCD przed uderzeniami o energii większej niż 4 J. 4. Złącza ognioszczelne nie podlegają naprawie. 5. Przy wyborze opcji obudowy N wymagane jest podłączenie właściwej atestowanej obudowy Ex d lub Ex tb. 18

19 6. Użytkownik końcowy musi zastosować właściwe środki dla zapewnienia, aby temperatura powierzchni zewnętrznej urządzenia i uchwytu czujnika temperatury typu DIN nie przekroczyła 130 C. 7. Niestandardowe opcje lakierowania mogą spowodować ryzyko wyładowania elektrostatycznego. Unikać instalacji, które mogą powodować nagromadzanie się ładunków elektrostatycznych na powłokach lakierniczych. Lakierowane powierzchnie czyścić wyłącznie za pomocą wilgotnej tkaniny. W przypadku zamówienia lakieru za pomocą kodu opcji specjalnej należy się skontaktować z producentem w celu uzyskania szczegółowych informacji. Atesty międzynarodowe E7 Atest ognioszczelności IECEx Certyfikat: IECEx FMG X Normy: IEC :2011, IEC : , IEC :2013 Oznaczenia: Ex db IIC T6 T1 Gb, T6(-50 C T otoczenia +40 C), T5 T1(-50 C T otoczenia +60 C); Ex tb IIIC T130 C Db, (-40 C T otoczenia +70 C); IP66 Patrz Tabela 1 na końcu rozdziału dotyczącego atestów urządzenia, gdzie podano informacje o temperaturach procesowych. Szczególne warunki użytkowania (X): 1. Dopuszczalne temperatury otoczenia podano w certyfikacie. 2. Niemetaliczna naklejka może gromadzić ładunki elektrostatyczne i stać się źródłem zapłonu w środowisku oznaczonym jako grupa III. 3. Chronić pokrywę wyświetlacza LCD przed uderzeniami o energii większej niż 4 J. 4. Złącza ognioszczelne nie podlegają naprawie. 5. Przy wyborze opcji obudowy N wymagane jest podłączenie właściwej atestowanej obudowy Ex d lub Ex tb. 6. Użytkownik końcowy musi zastosować właściwe środki dla zapewnienia, aby temperatura powierzchni zewnętrznej urządzenia i uchwytu czujnika temperatury typu DIN nie przekroczyła 130 C. 7. Niestandardowe opcje lakierowania mogą spowodować ryzyko wyładowania elektrostatycznego. Unikać instalacji, które mogą powodować nagromadzanie się ładunków elektrostatycznych na powłokach lakierniczych. Lakierowane powierzchnie czyścić wyłącznie za pomocą wilgotnej tkaniny. W przypadku zamówienia lakieru za pomocą kodu opcji specjalnej należy się skontaktować z producentem w celu uzyskania szczegółowych informacji. I7 Atest iskrobezpieczeństwa IECEx Certyfikat: IECEx BAS X [HART]; IECEx BAS X [Fieldbus] Normy: IEC : 2011; IEC : 2011; Oznaczenia: HART: Ex ia IIC T5/T6 Ga; T6(-60 C T otoczenia +50 C), T5(-60 C T otoczenia +75 C Fieldbus: Ex ia IIC T4 Ga; T4(-60 C T otoczenia +60 C) Patrz Tabela 2 na końcu rozdziału dotyczącego atestów urządzenia, gdzie podano informacje o parametrach dopuszczalnych. Specjalne warunki bezpiecznego stosowania (X): 1. Gdy zainstalowany jest opcjonalny blok przyłączeniowy z zabezpieczeniem przeciwprzepięciowym, urządzenie nie przechodzi testu izolacji dla napięcia 500 V, zdefiniowanego w artykule normy IEC :2011. Fakt ten należy uwzględnić podczas instalacji. 19

20 Skrócona instrukcja 2. Obudowa może być wykonana ze stopu aluminium i pokryta zabezpieczającą farbą poliuretanową; jednakże należy chronić ja przed uderzeniami i abrazją, jeśli znajduje się w strefie 0. N7 Atest typu n IECEx Certyfikat: IECEx BAS X [HART]; IECEx BAS X [Fieldbus] Normy: IEC :2011, IEC :2010 Oznaczenia: HART: Ex na IIC T5/T6 Gc; T6 (-40 C T otoczenia +50 C), T5 ( 40 C T otoczenia +75 C) Fieldbus: Ex na IIC T5 Gc; T5( 40 C T otoczenia +75 C) Brazylia E2 Atest ognioszczelności INMETRO Certyfikat: UL-BR X Normy: ABNT NBR IEC :2013; ABNT NBR IEC :2016; ABNT NBR IEC :2014 Oznaczenia: Ex db IIC T6...T1 Gb; T6 T1: (-50 C T otoczenia +40 C) T5...T1: (-50 C T otoczenia +60 C) Ex tb IIIC T130 C Db; IP66; (-40 C T otoczenia +70 C) Specjalne warunki bezpiecznego stosowania (X): 1. Dopuszczalne temperatury otoczenia i dopuszczalne temperatury procesowe podano w opisie urządzenia. 2. Niemetaliczna naklejka może gromadzić ładunki elektrostatyczne i stać się źródłem zapłonu w środowisku oznaczonym jako grupa III. 3. Chronić pokrywę wyświetlacza LCD przed uderzeniami o energii większej niż 4 J. 4. Informacje o wymiarach połączeń ognioszczelnych można uzyskać u producenta. I2 Atest iskrobezpieczeństwa INMETRO [HART] Certyfikat: UL-BR X Normy: ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC :2009 Oznaczenia: Ex ia IIC T6 Ga (-60 C T otoczenia +50 C), Ex ia IIC T6 Ga (-60 C T otoczenia +75 C) Patrz Tabela 2 na końcu rozdziału dotyczącego atestów urządzenia, gdzie podano informacje o parametrach dopuszczalnych. Specjalne warunki bezpiecznego stosowania (X): 1. Gdy zainstalowany jest opcjonalny blok przyłączeniowy z zabezpieczeniem przeciwprzepięciowym, urządzenie nie przechodzi testu izolacji dla napięcia 500 V, zdefiniowanego w normie ABNT NBR IEC Fakt ten należy uwzględnić podczas instalacji. 2. Obudowa może być wykonana ze stopu aluminium i pokryta zabezpieczającą farbą poliuretanową; jednakże należy chronić ją przed uderzeniami i abrazją, jeśli znajduje się w obszarze wymagającym zabezpieczenia na poziomie EPL Ga (strefa 0). Atest iskrobezpieczeństwa INMETRO [Fieldbus/FISCO] Certyfikat: UL-BR X Normy: ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC :2009 Oznaczenia: Ex ia IIC T4 Ga (-60 C T otoczenia +60 C), Patrz Tabela 2 na końcu rozdziału dotyczącego atestów urządzenia, gdzie podano informacje o parametrach dopuszczalnych. 20

21 Specjalny warunek bezpiecznego stosowania (X): 1. Gdy zainstalowany jest opcjonalny blok przyłączeniowy, urządzenie nie przechodzi testu wytrzymałości dielektrycznej dla napięcia 500 V, zdefiniowanego w normie ISO IEC : Fakt ten należy uwzględnić podczas instalacji. 2. Obudowa może być wykonana ze stopu aluminium i pokryta zabezpieczającą farbą poliuretanową; jednakże należy chronić ją przed uderzeniami i abrazją, jeśli znajduje się w obszarze wymagającym zabezpieczenia na poziomie EPL Ga (strefa 0). Chiny E3 Atest ognioszczelności wydawany w Chinach Certyfikat: GYJ X Normy: GB , GB Oznaczenia: Ex d IIC T5/T6 Gb Specjalne warunki bezpiecznego stosowania (X): 1. Symbolem X oznacza się określone warunki stosowania: Informacje dotyczące wymiarów przyłączy połączeń ognioszczelnych można uzyskać od producenta. Informacje na ten temat powinny być zawarte w instrukcji obsługi. 2. Zależność pomiędzy klasą temperaturową a temperaturą otoczenia jest następująca: Klasa temperaturowa Temperatura otoczenia T6-50 C T otoczenia +40 C T5-50 C T otoczenia +60 C 3. Połączenie uziemienia w obudowie powinno być wykonane w staranny sposób. 4. Nie wolno instalować urządzenia w miejscu, gdzie występuje mieszanina gazów grożąca uszkodzeniem obudowy ognioszczelnej. 5. Podczas instalacji w obszarze zagrożonym należy stosować dławiki kablowe, osłony kablowe i zaślepki posiadające atesty krajowych jednostek notyfikacyjnych, spełniające wymagania ochrony Ex d IIC Gb. 6. Podczas instalacji, użytkowania i konserwacji w atmosferach wybuchowych stosować się do ostrzeżenia Nie otwierać przy włączonym zasilaniu elektrycznym. 7. Użytkownik nie może wymieniać jakichkolwiek elementów wewnętrznych. W celu naprawy uszkodzenia należy skontaktować się z producentem. 8. Podczas instalacji, obsługi i konserwacji niniejszego produktu użytkownik musi postępować zgodnie z wymogami następujących norm: GB Urządzenia elektryczne przeznaczone do stosowania w środowisku gazów wybuchowych. Część 13: Naprawa i przegląd urządzeń działających w środowisku gazów wybuchowych GB Urządzenia elektryczne przeznaczone do stosowania w środowisku gazów wybuchowych. Część 15: Instalacje elektryczne w obszarach zagrożonych wybuchem (obszary inne niż kopalnie) GB Urządzenia elektryczne przeznaczone do stosowania w środowisku gazów wybuchowych. Część 16: Inspekcja i konserwacja instalacji elektrycznych (obszary inne niż kopalnie) GB Normy konstrukcji i odbioru urządzenia elektrycznego do pracy w atmosferach wybuchowych oraz projektowanie instalacji urządzeń elektrycznych do pracy w obszarach zagrożenia pożarem 21

22 Skrócona instrukcja I3 Atest iskrobezpieczeństwa wydawany w Chinach Certyfikat: GYJ X Normy: GB , GB , GB Oznaczenia: Ex ia IIC T4/T5/T6 Specjalne warunki bezpiecznego stosowania (X): 1. Symbol X is used to denote specific conditions of use: a. Obudowa może zawierać metal lekki, dlatego należy zachować ostrożność i unikać zagrożenia zapłonem w wyniku uderzenia lub tarcia w przypadku eksploatacji w strefie 0. b. Gdy zainstalowany jest opcjonalny blok przyłączeniowy z zabezpieczeniem przeciwprzepięciowym, urządzenie nie przechodzi testu izolacji dla napięcia 500 V, zdefiniowanego w artykule normy GB Zależność pomiędzy klasą temperaturową a temperaturą otoczenia jest następująca: Wyjście Klasa temperaturowa Temperatura otoczenia HART 3. Parametry: zaciski zasilania/pętli (+ i -) T6-60 C T otoczenia +50 C T5-60 C T otoczenia +75 C Fieldbus T4-60 C T otoczenia +60 C Wyjście Maksymalne napięcie wejściowe: U i (V) Maksymalny prąd wejściowy: l i (ma) Maksymalna moc wejściowa: P i (W) Maksymalne para metry wewnętrzne C i (nf) L i ( H) HART Fieldbus ,3 2,1 0 Zacisk czujnika (od 1 do 5) Wyjście Maksymalne napięcie wejściowe: U o (V) Maksymalny pr ąd wejściowy: l o (ma) Maksymalna moc wejściowa: P o (W) Maksymalne para metry wewnętrzne C i (nf) L i ( H) HART 13,6 56 0, Fieldbus 13,9 23 0,079 7,7 0 22

23 Obciążenie podłączone do zacisków czujnika (od 1 do 5) Wyjście Grupa Maksymalne parametry zewnętrzne C o ( F) L o ( H) IIC 0,74 11,7 HART Fieldbus IIB 5,12 44 IIA 18,52 94 IIC 0,73 30,2 IIB 4,8 110,9 IIA 17,69 231,2 Przetworniki temperatury spełniają wymagania dla urządzeń polowych FISCO zawarte w normie GB Parametry FISCO są następujące: Maksymalne napięcie wejściowe: U i (V) Maksymalny prąd wejściowy: l i (ma) Maksymalna moc wejściowa: P i (W) Maksymalne parametr ywewnętrzne C i (nf) L i ( H) 17, ,32 2, Przetwornik można łączyć z urządzeniami posiadającymi atesty Ex, w celu stworzenia systemu przeciwwybuchowego, który może być wykorzystywany w atmosferach gazów wybuchowych. Okablowanie i podłączenia zacisków muszą być zgodne z instrukcjami produktu i podłączonego urządzenia. 5. Do połączenia produktu i zewnętrznych urządzeń należy stosować kable ekranowane (ekran powinien być izolowany). Kabel ekranowany musi być właściwie uziemiony w obszarze bezpiecznym. 6. Użytkownik nie może wymieniać jakichkolwiek elementów wewnętrznych. W celu uniknięcia uszkodzenia urządzenia należy skontaktować się z producentem. 7. Podczas instalacji, obsługi i konserwacji niniejszego produktu użytkownik musi postępować zgodnie z wymogami następujących norm: GB Urządzenia elektryczne przeznaczone do stosowania w środowisku gazów wybuchowych. Część 13: Naprawa i przegląd urządzeń działających w środowisku gazów wybuchowych GB Urządzenia elektryczne przeznaczone do stosowania w środowisku gazów wybuchowych. Część 15: Instalacje elektryczne w obszarach zagrożonych wybuchem (obszary inne niż kopalnie) GB Urządzenia elektryczne przeznaczone do stosowania w środowisku gazów wybuchowych. Część 16: Inspekcja i konserwacja instalacji elektrycznych (obszary inne niż kopalnie) GB Atmosfery wybuchowe. Część 18: Układy iskrobezpieczne GB Normy konstrukcji i odbioru urządzenia elektrycznego do pracy w atmosferach wybuchowych oraz projektowanie instalacji urządzeń elektrycznych do pracy w obszarach zagrożenia pożarem 23

24 Skrócona instrukcja N3 Atest typu n wydawany w Chinach Certyfikat: GYJ X [Fieldbus]; GYJ X [HART] Normy: GB , GB Oznaczenia: Ex na nl IIC T5 Gc [Fieldbus]; Ex na nl IIC T5/T6 GC [HART] Wyjście Klasa temperaturowa Temperatura otoczenia Fieldbus T5 40 C T otoczenia +75 C HART T6-40 C T otoczenia +50 C T5-40 C T otoczenia +75 C Specjalne warunki bezpiecznego stosowania (X): 1. Informacje na temat warunków specjalnych zawiera certyfikat. 2. Maksymalne napięcie wejściowe: 42,4 V DC [Fieldbus]; 55 V DC [HART] 3. Podczas instalacji, obsługi i konserwacji niniejszego produktu użytkownik musi postępować zgodnie z wymogami następujących norm: GB Urządzenia elektryczne przeznaczone do stosowania w środowisku gazów wybuchowych. Część 13: Naprawa i przegląd urządzeń działających w środowisku gazów wybuchowych GB Urządzenia elektryczne przeznaczone do stosowania w środowisku gazów wybuchowych. Część 15: Instalacje elektryczne w obszarach zagrożonych wybuchem (obszary inne niż kopalnie) GB Urządzenia elektryczne przeznaczone do stosowania w środowisku gazów wybuchowych. Część 16: Inspekcja i konserwacja instalacji elektrycznych (obszary inne niż kopalnie) GB Normy konstrukcji i odbioru urządzenia elektrycznego do pracy w atmosferach wybuchowych oraz projektowanie instalacji urządzeń elektrycznych do pracy w obszarach zagrożenia pożarem EAC Białoruś, Kazachstan, Rosja EM Atest techniczny ognioszczelności obowiązujący na terenie Euroazjatyckiej Unii Gospodarczej (EAC) Certyfikat: RU C-US.GB05.B Oznaczenia: 1Ex d IIC T6 T1 Gb X Specjalny warunek bezpiecznego stosowania (X): 1. Informacje na temat warunków specjalnych zawiera certyfikat. IM Atest techniczny iskrobezpieczeństwa obowiązujący na terenie Euroazjatyckiej Unii Gospodarczej (EAC) Certyfikat: RU C-US.GB05.B Oznaczenia: [HART]: 0Ex ia IIC T5, T6 Ga X; [Fieldbus/PROFIBUS ]: 0Ex ia IIC T4 Ga X Specjalny warunek bezpiecznego stosowania (X): 1. Informacje na temat warunków specjalnych zawiera certyfikat. Japonia E4 TIIS Ognioszczelność Certyfikat: TC21038, TC21039 Oznaczenia: Ex d IIC T5 (-20 C T otoczenia +60 C) Certyfikat: TC16127, TC16128, TC16129, TC16130 Oznaczenia: Ex d IIB T4 (-20 C T otoczenia +55 C) 24

25 EAC Białoruś, Kazachstan, Rosja EP Koreański atest ognioszczelności Certyfikat: 10-KB4BO-0011X Oznaczenia: Ex d IIC T6/T5; T6(-40 C T otoczenia +70 C), T5(-40 C T otoczenia +80 C) Specjalny warunek bezpiecznego stosowania (X): 1. Informacje na temat warunków specjalnych zawiera certyfikat. EP Koreański atest ognioszczelności Certyfikat: 09-KB4BO-0028X Oznaczenia: Ex ia IIC T6/T5; T6(-60 C T otoczenia +50 C), T5(-60 C T otoczenia +75 C) Specjalny warunek bezpiecznego stosowania (X): 1. Informacje na temat warunków specjalnych zawiera certyfikat. 8.3 Atesty łączone K1 Połączenie atestów E1, I1, N1 i ND K2 Połączenie atestów E2 i I2 K5 Połączenie atestów E5 i I5 K7 Połączenie atestów E7, I7 i N7 KA Połączenie atestów K1 i K6 KB Połączenie atestów K5, I6 i K6 KM Połączenie atestów EM i IM KP Połączenie atestów EP i IP 8.4 Tabele Tabela 1. Temperatura procesowa T6 T5 T4 T3 T2 T1 T130 Maksymalna temperatura otoczenia +40 C +60 C +60 C +60 C +60 C +60 C +70 C Przetwornik z wyświetlaczem LCD 0 cali 55 C 70 C 95 C 95 C 95 C 95 C 95 C Przedłużenie czujnika 3 cale 55 C 70 C 100 C 100 C 100 C 100 C 100 C 6 cali 60 C 70 C 100 C 100 C 100 C 100 C 100 C 9 cali 65 C 75 C 110 C 110 C 110 C 110 C 110 C Przetwornik bez wyświetlacza LCD 0 cali 55 C 70 C 100 C 170 C 280 C 440 C 100 C 3 cale 55 C 70 C 110 C 190 C 300 C 450 C 110 C 6 cali 60 C 70 C 120 C 200 C 300 C 450 C 110 C 9 cali 65 C 75 C 130 C 200 C 300 C 450 C 120 C 25

26 Skrócona instrukcja Tabela 2. Parametry dopuszczalne HART Fieldbus/PROFIBUS FISCO Napięcie U i (V) ,5 Prąd I i (ma) Moc P i (W) 1 1,3 5,32 Pojemność C i (nf) 5 2,1 2,1 Indukcyjność L i (mh) Dodatkowe atesty SBS Zatwierdzenie typu American Bureau of Shipping (ABS) Certyfikat: 02-HS PDA Zastosowanie: Pomiar temperatury w zastosowaniach morskich. SBV Atest Bureau Veritas (BV) Certyfikat: Wymagania: Normy Bureau Veritas klasyfikacji statków stalowych Zastosowanie: Oznaczenie klasy: AUT-UMS, AUT-CCS, AUT-PORT i AUT-IMS; Przetwornika temperatury Rosemount 3144P nie wolno montować na silnikach diesla SDNZatwierdzenie typu Det Norske Veritas (DNV) Certyfikat: A Przeznaczenie: przetwornik spełnia wymagania norm Det Norske Veritas dotyczących klasyfikacji statków, szybkich i lekkich jednostek morskich oraz norm Det Norske Veritas dla instalacji morskich Zastosowanie: Lokalizacja Temperatura Wilgotność Drgania Kompatybilność elektromagnetyczna Obudowa D B A A D SLL Atest typu Lloyd s Register (LR) Certyfikat: 11/60002 Zastosowania: Kategorie środowiskowe ENV1, ENV2, ENV3 i ENV5 26

27 Ilustracja 6. Deklaracja zgodności przetwornika Rosemount 3144P We, EU Declaration of Conformity No: RMD 1045 Rev. K Rosemount, Inc Market Boulevard Chanhassen, MN USA declare under our sole responsibility that the product, manufactured by, Rosemount 3144P Temperature Transmitter Rosemount, Inc Market Boulevard Chanhassen, MN USA to which this declaration relates, is in conformity with the provisions of the European Union Directives, including the latest amendments, as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Union notified body certification, as shown in the attached schedule. (signature) Vice President of Global Quality (function) Chris LaPoint (name) 6-Sept-2017 (date of issue) Page 1 of 3 27

28 Skrócona instrukcja EU Declaration of Conformity No: RMD 1045 Rev. K EMC Directive (2014/30/EU) Harmonized Standards: EN :2013, EN : 2013 ATEX Directive (2014/34/EU) Rosemount 3144P Temperature Transmitter (4-20mA/HART Output) BAS01ATEX1431X Intrinsic Safety Certificate Equipment Group II, Category 1 G (Ex ia IIC T5/T6 Ga) Harmonized Standards: EN :2012, EN :2012 BAS01ATEX3432X Type n Certificate Equipment Group II, Category 3 G (Ex na IIC T5/T6 Gc) Harmonized Standards: EN :2012, EN :2010 Rosemount 3144P Temperature Transmitter (Fieldbus Output) Baseefa03ATEX0708X Intrinsic Safety Certificate Equipment Group II, Category 1 G (Ex ia IIC T4 Ga) Harmonized Standards: EN :2012, EN :2012 Baseefa03ATEX0709 Type n Certificate Equipment Group II, Category 3 G (Ex na IIC T5 Gc) Harmonized Standards: EN :2012, EN :2010 Page 2 of 3 28

29 EU Declaration of Conformity No: RMD 1045 Rev. K Rosemount 3144P Temperature Transmitter (all Output Protocols) FM12ATEX0065X Dust Certificate Equipment Group II, Category 2 D (Ex tb IIIC T130 C Db) Harmonized Standards: EN :2012+A11:2013, EN :2014 FM12ATEX0065X Flameproof Certificate Equipment Group II, Category 2 G (Ex db IIC T6 T1 Gb) Harmonized Standards: EN :2012+A11:2013, EN :2014 ATEX Notified Bodies SGS Baseefa Limited [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom FM Approvals Ltd. [Notified Body Number: 1725] 1 Windsor Dials Windsor, Berkshire, SL4 1RS United Kingdom ATEX Notified Body for Quality Assurance SGS Baseefa Limited [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom Page 3 of 3 29

30 Skrócona instrukcja Deklaracja zgodności WE Nr: RMD 1045 Wer. K Firma Rosemount Inc Market Boulevard Chanhassen, MN Stany Zjednoczone deklaruje z pełną odpowiedzialnością, że produkt wyprodukowany przez firmę Przetwornik temperatury Rosemount 3144P Rosemount Inc Market Boulevard Chanhassen, MN Stany Zjednoczone którego dotyczy niniejsza deklaracja, jest zgodny z wymogami Dyrektyw Unii Europejskiej, w tym z ostatnimi poprawkami, zgodnie z załączonym wykazem. Deklaracja zgodności opiera się na zastosowaniu norm zharmonizowanych, a w stosownych i wymaganych przypadkach, także certyfikatów jednostek notyfikowanych Unii Europejskiej, zgodnie z załączonym wykazem. (podpis) Wiceprezes ds. jakości globalnej (stanowisko) Chris LaPoint (imię i nazwisko) 6 września 2017 (data wydania) Strona 1 z 3 30
