Detale architektoniczne w systemie Porotherm T. Rozwiązania ścienne

Wielkość: px
Rozpocząć pokaz od strony:

Download "Detale architektoniczne w systemie Porotherm T. Rozwiązania ścienne"

Transkrypt

1 Detale architektoniczne w systemie Porotherm T Rozwiązania ścienne

2 Rozwiązania ścienne Porotherm T Ceramiczne pustaki szlifowane wypełnione wełną mineralną System Porotherm T Dryfix/Profi to połączenie naturalnych materiałów - wypalanej gliny z wełną mineralną. Dzięki bardzo niskiemu współczynnikowi przewodzenia ciepła nie jest wymagane dodatkowe ocieplanie ścian, ponieważ wymagania dotyczące budowy niskoenergetycznych domów są spełnione już przy grubościach ścian 44 i 38 cm. Dzięki temu jednowarstwowe konstrukcje ścian zewnętrznych z pustaków Porotherm T Dryfi x/profi umożliwiają maksymalną oszczędność kosztów ponoszonych na ogrzewanie przy zachowaniu zdrowego mikroklimatu wewnątrz budynków. Niniejsze opracowanie zawiera szczegółowy wykaz wszystkich zastosowanych materiałów co zapewnia oszczędność czasu przy projektowaniu i wykonywaniu konstrukcji. Jednocześnie daje pewność, że wybrane do projektu rozwiązanie jest sprawdzone i skuteczne. Przedstawione rozwiązania obowiązują dla technologii murowania na zaprawę do cienkich spoin Porotherm Profi oraz na zaprawę do murowania na sucho Porotherm Dryfi x. Spis treści 1.1 Porotherm 30 T Przyziemie domu niepodpiwniczonego 1.2 Porotherm 38 T Przyziemie domu niepodpiwniczonego 1.3 Porotherm 44 T Przyziemie domu niepodpiwniczonego 1.4 Porotherm 44 T na Porotherm 38 T Przyziemie domu niepodpiwniczonego 1.5 Porotherm 38 T na Porotherm 30 T Przyziemie domu niepodpiwniczonego 2.1 Porotherm 30 T Narożniki ścian zewnętrznych 2.2 Porotherm 38 T Narożniki ścian zewnętrznych 2.3 Porotherm 44 T Narożniki ścian zewnętrznych 3.1 Porotherm 30 T Narożniki ścian zewnętrznych 3.2 Porotherm 38 T Narożniki ścian zewnętrznych 3.3 Porotherm 44 T Narożniki ścian zewnętrznych 4.1 Porotherm 30 T Połączenie stolarki okiennej ze ścianą 4.2 Porotherm 38 T Połączenie stolarki okiennej ze ścianą 4.3 Porotherm 44 T Połączenie stolarki okiennej ze ścianą 5.1 Porotherm 30 T Nadproże Porotherm Porotherm 38 T Nadproże Porotherm Porotherm 44 T Nadproże Porotherm Porotherm 30 T Połączenie ściany zewnętrznej ze stropem Porotherm 6.2 Porotherm 38 T Połączenie ściany zewnętrznej ze stropem Porotherm 6.3 Porotherm 44 T Połączenie ściany zewnętrznej ze stropem Porotherm 7.1 Porotherm 30 T Połączenie ściany zewnętrznej z dachem skośnym 7.2 Porotherm 38 T Połączenie ściany zewnętrznej z dachem skośnym 7.3 Porotherm 44 T Połączenie ściany zewnętrznej z dachem skośnym 8.1 Porotherm 30 T Ściana attykowa stropodachów 8.2 Porotherm 38 T Ściana attykowa stropodachów 8.3 Porotherm 44 T Ściana attykowa stropodachów

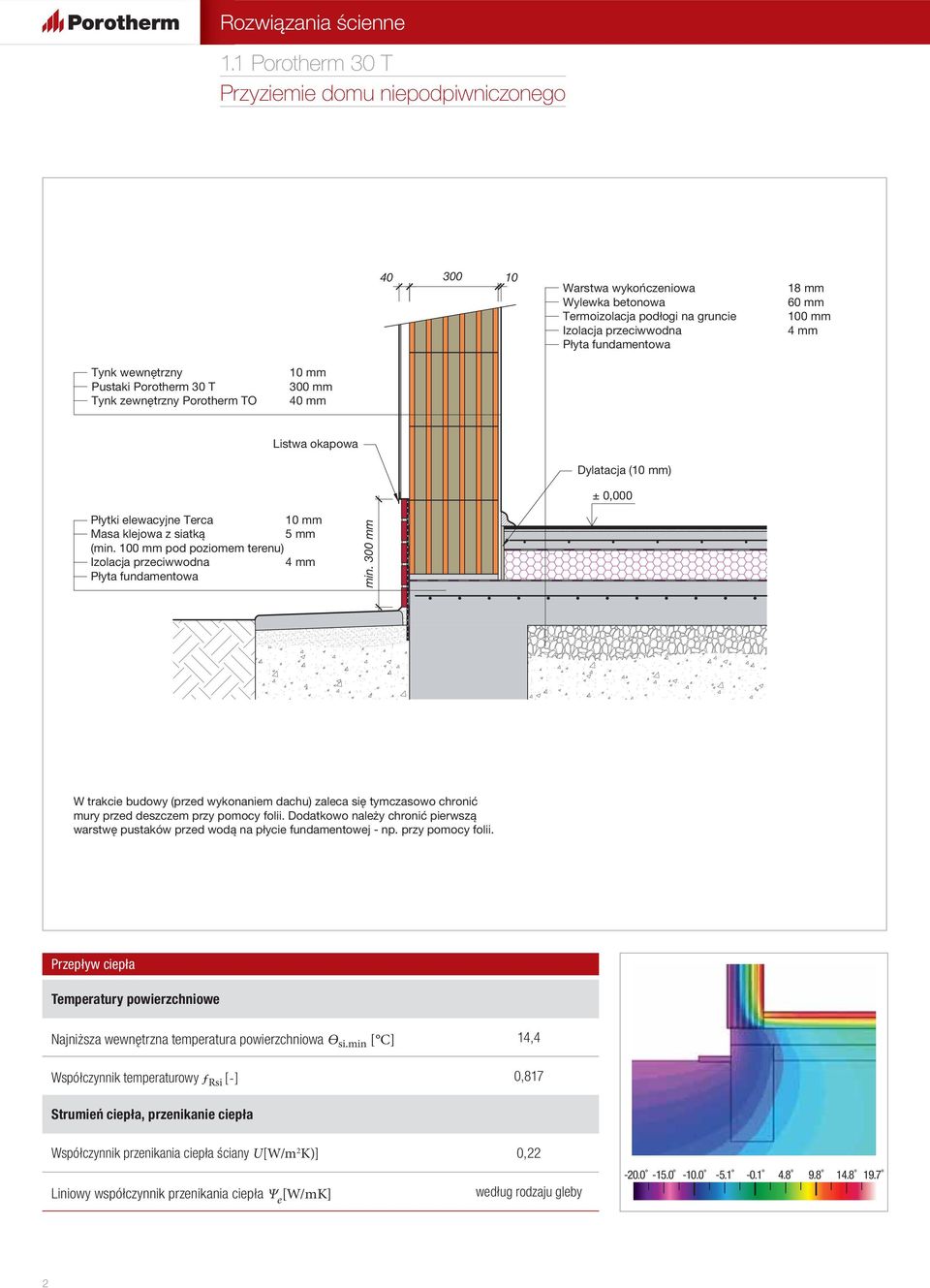

3 Rozwiązania ścienne 1.1 Porotherm 30 T Przyziemie domu niepodpiwniczonego Warstwa wykończeniowa Wylewka betonowa Termoizolacja podłogi na gruncie Płyta fundamentowa 18 mm 60 mm 100 mm 4 mm Pustaki Porotherm 30 T 300 mm Listwa okapowa Dylatacja () ± 0,000 Płytki elewacyjne Terca Masa klejowa z siatką 5 mm (min. 100 mm pod poziomem terenu) 4 mm Płyta fundamentowa min. 300 mm W trakcie budowy (przed wykonaniem dachu) zaleca się tymczasowo chronić mury przed deszczem przy pomocy folii. Dodatkowo należy chronić pierwszą warstwę pustaków przed wodą na płycie fundamentowej - np. przy pomocy folii. Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 14,4 Współczynnik temperaturowy ƒ Rsi [-] 0,817 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,22 [W/mK] według rodzaju gleby 2

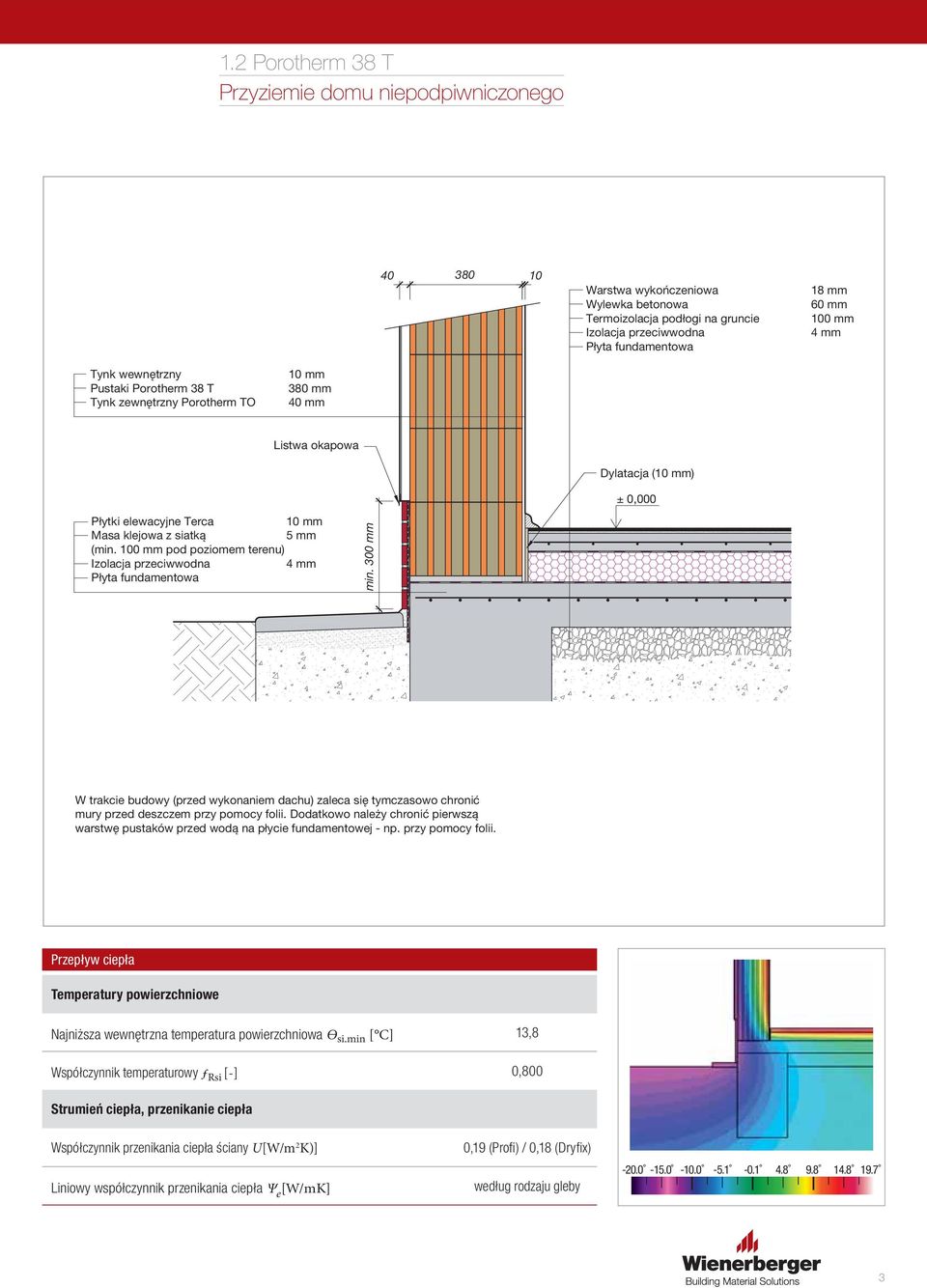

4 1.2 Porotherm 38 T Przyziemie domu niepodpiwniczonego Warstwa wykończeniowa Wylewka betonowa Termoizolacja podłogi na gruncie Płyta fundamentowa 18 mm 60 mm 100 mm 4 mm Pustaki Porotherm 38 T 380 mm Listwa okapowa Dylatacja () ± 0,000 Płytki elewacyjne Terca Masa klejowa z siatką 5 mm (min. 100 mm pod poziomem terenu) 4 mm Płyta fundamentowa min. 300 mm W trakcie budowy (przed wykonaniem dachu) zaleca się tymczasowo chronić mury przed deszczem przy pomocy folii. Dodatkowo należy chronić pierwszą warstwę pustaków przed wodą na płycie fundamentowej - np. przy pomocy folii. Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 13,8 Współczynnik temperaturowy ƒ Rsi [-] 0,800 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,19 (Profi ) / 0,18 (Dryfi x) [W/mK] według rodzaju gleby 3

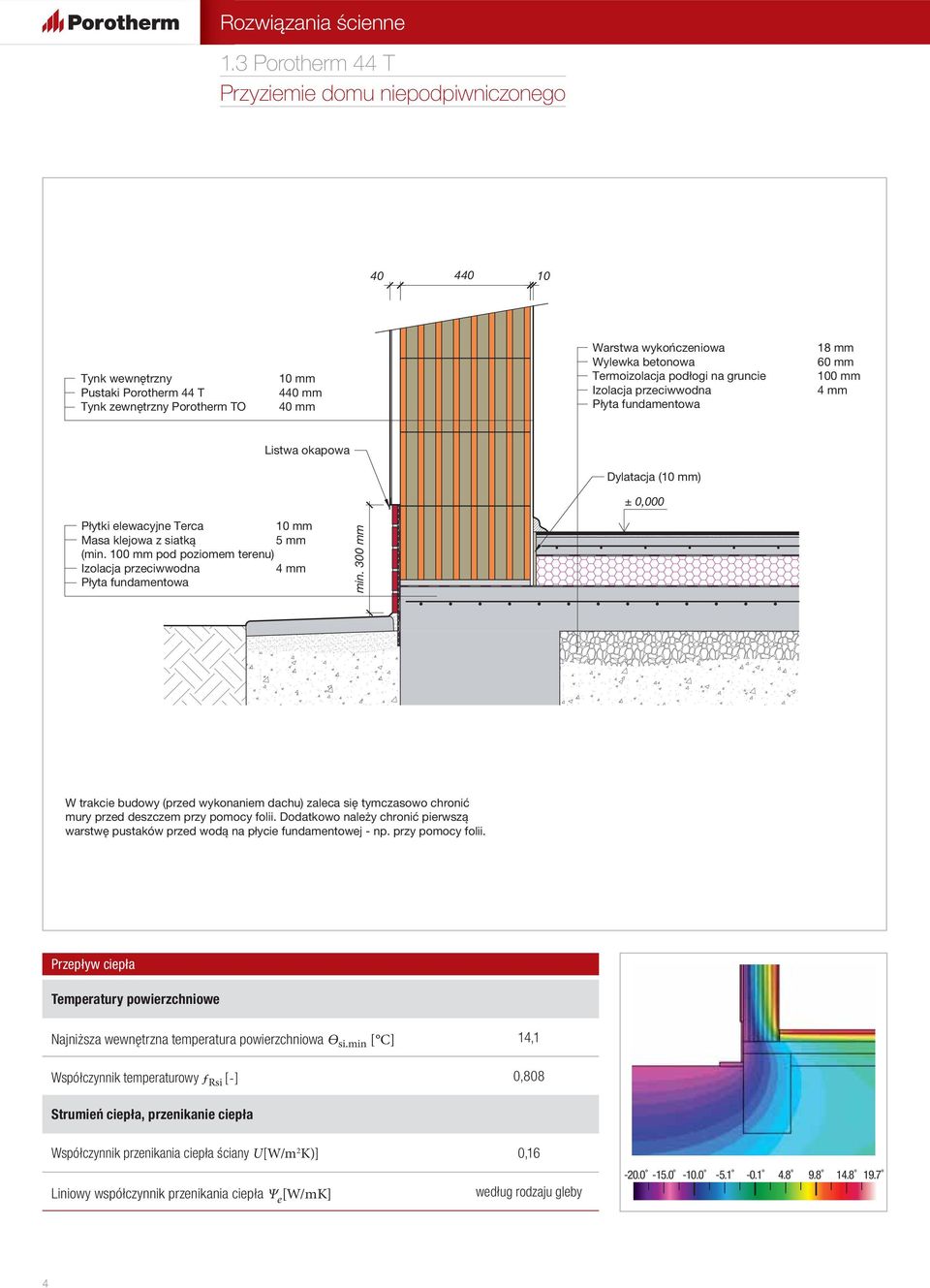

5 Rozwiązania ścienne 1.3 Porotherm 44 T Przyziemie domu niepodpiwniczonego 4 10 Pustaki Porotherm 44 T 4 Warstwa wykończeniowa Wylewka betonowa Termoizolacja podłogi na gruncie Płyta fundamentowa 18 mm 60 mm 100 mm 4 mm Listwa okapowa Dylatacja () ± 0,000 Płytki elewacyjne Terca Masa klejowa z siatką 5 mm (min. 100 mm pod poziomem terenu) 4 mm Płyta fundamentowa min. 300 mm W trakcie budowy (przed wykonaniem dachu) zaleca się tymczasowo chronić mury przed deszczem przy pomocy folii. Dodatkowo należy chronić pierwszą warstwę pustaków przed wodą na płycie fundamentowej - np. przy pomocy folii. Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 14,1 Współczynnik temperaturowy ƒ Rsi [-] 0,808 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,16 [W/mK] według rodzaju gleby 4

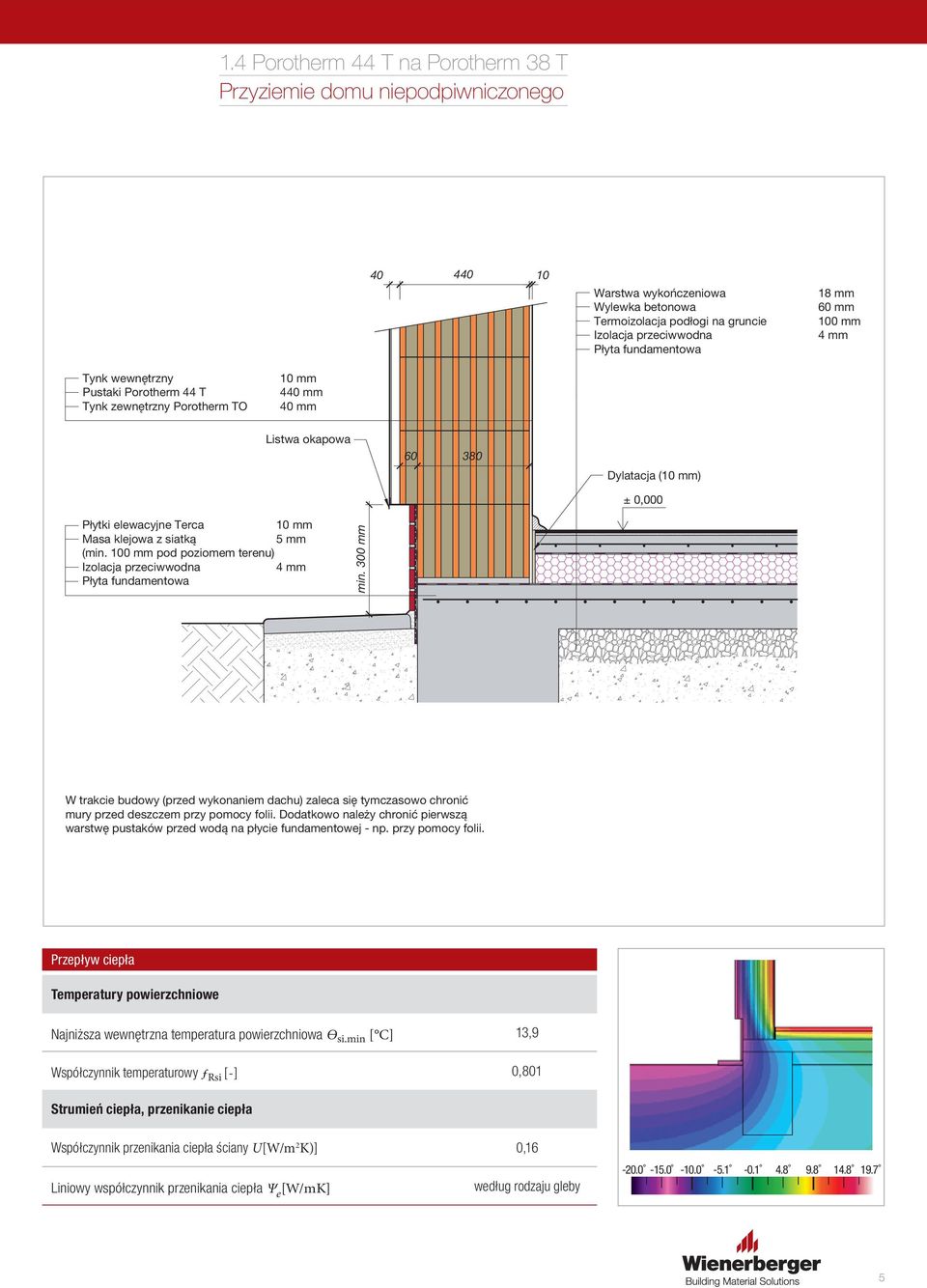

6 1.4 Porotherm 44 T na Porotherm 38 T Przyziemie domu niepodpiwniczonego 4 10 Warstwa wykończeniowa Wylewka betonowa Termoizolacja podłogi na gruncie Płyta fundamentowa 18 mm 60 mm 100 mm 4 mm Pustaki Porotherm 44 T 4 Listwa okapowa Dylatacja () ± 0,000 Płytki elewacyjne Terca Masa klejowa z siatką 5 mm (min. 100 mm pod poziomem terenu) 4 mm Płyta fundamentowa min. 300 mm W trakcie budowy (przed wykonaniem dachu) zaleca się tymczasowo chronić mury przed deszczem przy pomocy folii. Dodatkowo należy chronić pierwszą warstwę pustaków przed wodą na płycie fundamentowej - np. przy pomocy folii. Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 13,9 Współczynnik temperaturowy ƒ Rsi [-] 0,801 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,16 [W/mK] według rodzaju gleby 5

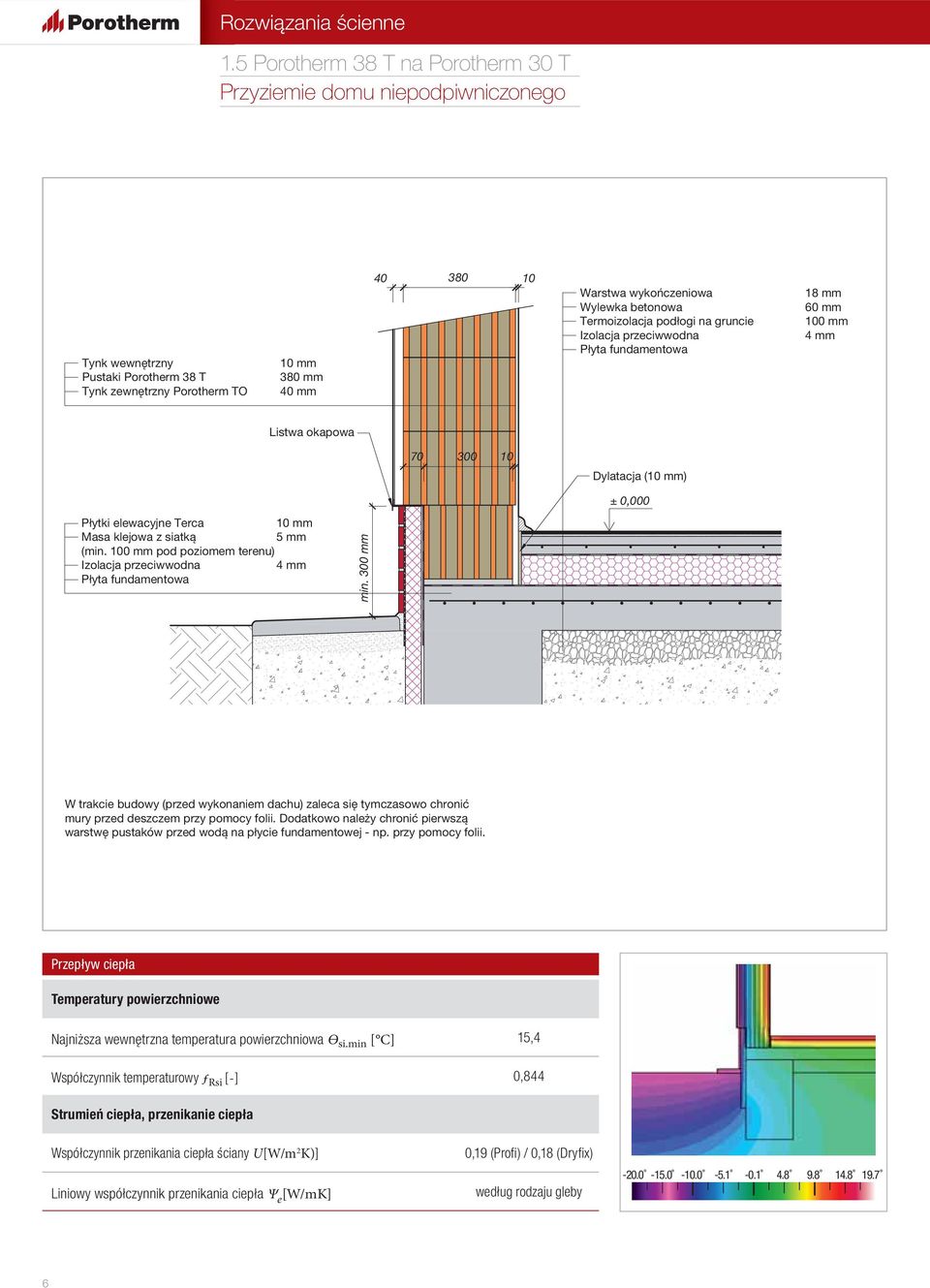

7 Rozwiązania ścienne 1.5 Porotherm 38 T na Porotherm 30 T Przyziemie domu niepodpiwniczonego Pustaki Porotherm 38 T 380 mm Warstwa wykończeniowa Wylewka betonowa Termoizolacja podłogi na gruncie Płyta fundamentowa 18 mm 60 mm 100 mm 4 mm Listwa okapowa Dylatacja () ± 0,000 Płytki elewacyjne Terca Masa klejowa z siatką 5 mm (min. 100 mm pod poziomem terenu) 4 mm Płyta fundamentowa min. 300 mm W trakcie budowy (przed wykonaniem dachu) zaleca się tymczasowo chronić mury przed deszczem przy pomocy folii. Dodatkowo należy chronić pierwszą warstwę pustaków przed wodą na płycie fundamentowej - np. przy pomocy folii. Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 15,4 Współczynnik temperaturowy ƒ Rsi [-] 0,844 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,19 (Profi ) / 0,18 (Dryfi x) [W/mK] według rodzaju gleby 6

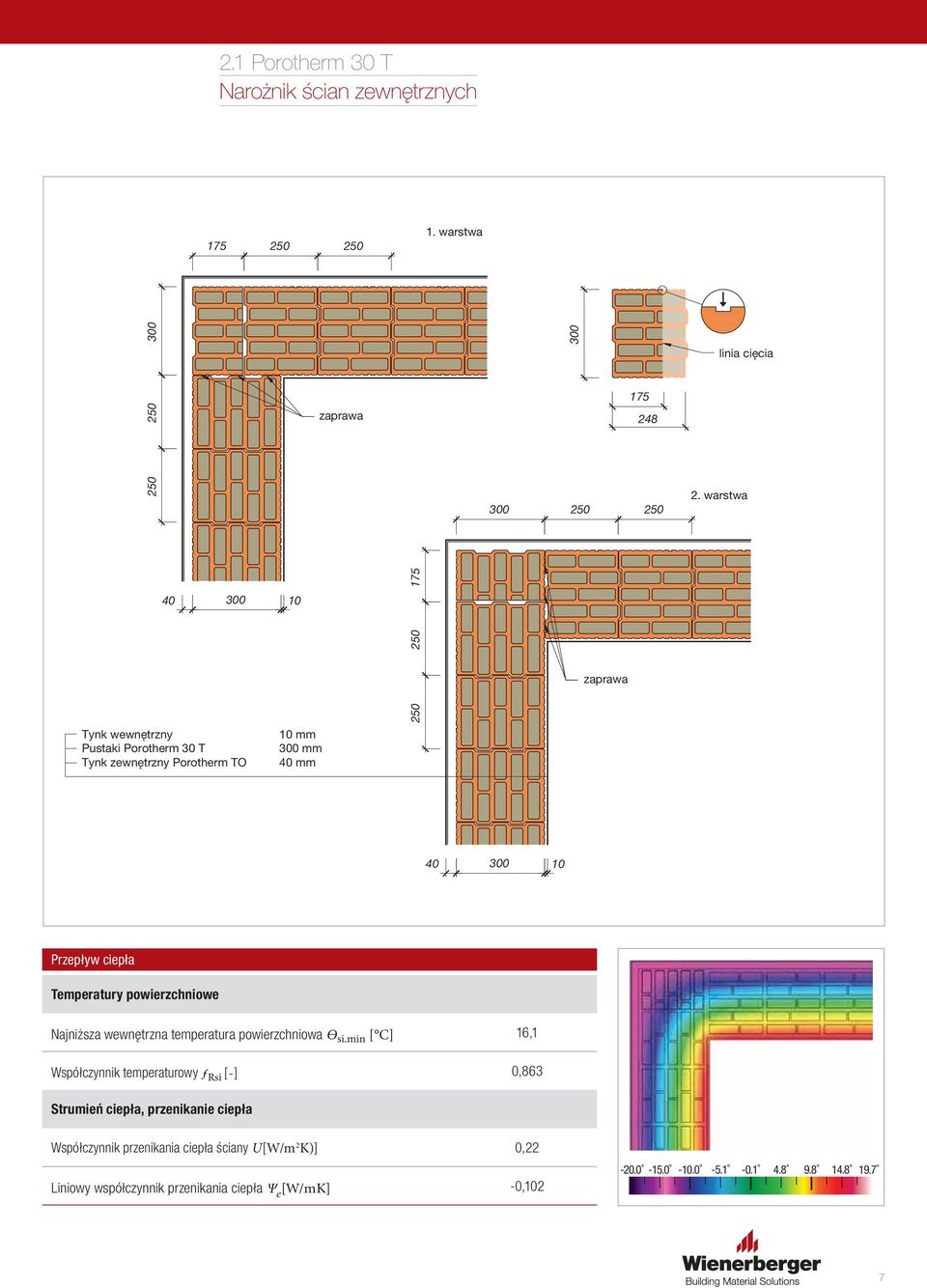

8 2.1 Porotherm 30 T Narożnik ścian zewnętrznych warstwa linia cięcia zaprawa warstwa zaprawa Pustaki Porotherm 30 T 300 mm Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 16,1 Współczynnik temperaturowy ƒ Rsi [-] 0,863 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,22 [W/mK] -0,102 7

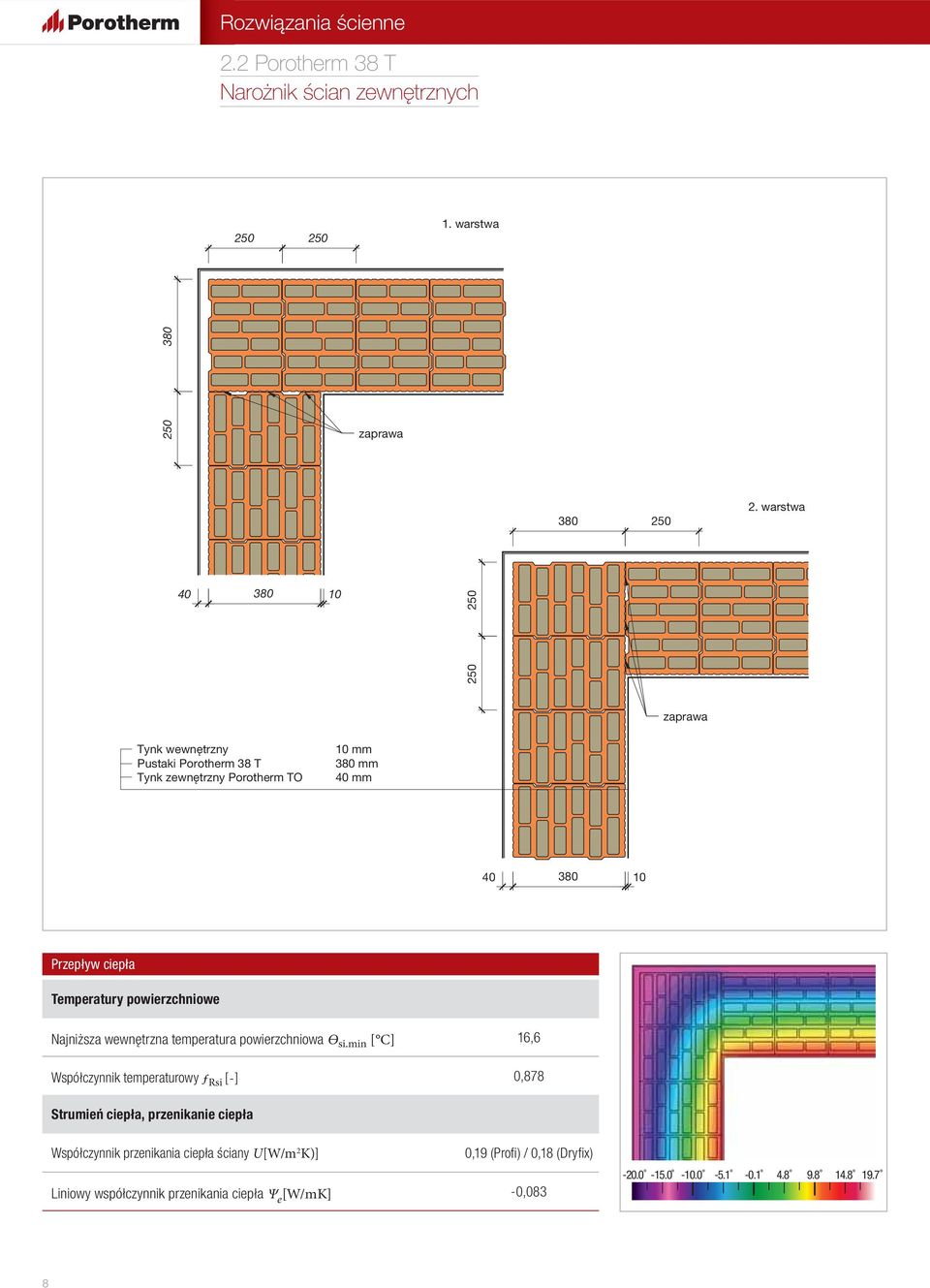

9 Rozwiązania ścienne 2.2 Porotherm 38 T Narożnik ścian zewnętrznych 1. warstwa 380 zaprawa warstwa zaprawa Pustaki Porotherm 38 T 380 mm Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 16,6 Współczynnik temperaturowy ƒ Rsi [-] 0,878 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,19 (Profi ) / 0,18 (Dryfi x) [W/mK] -0,083 8

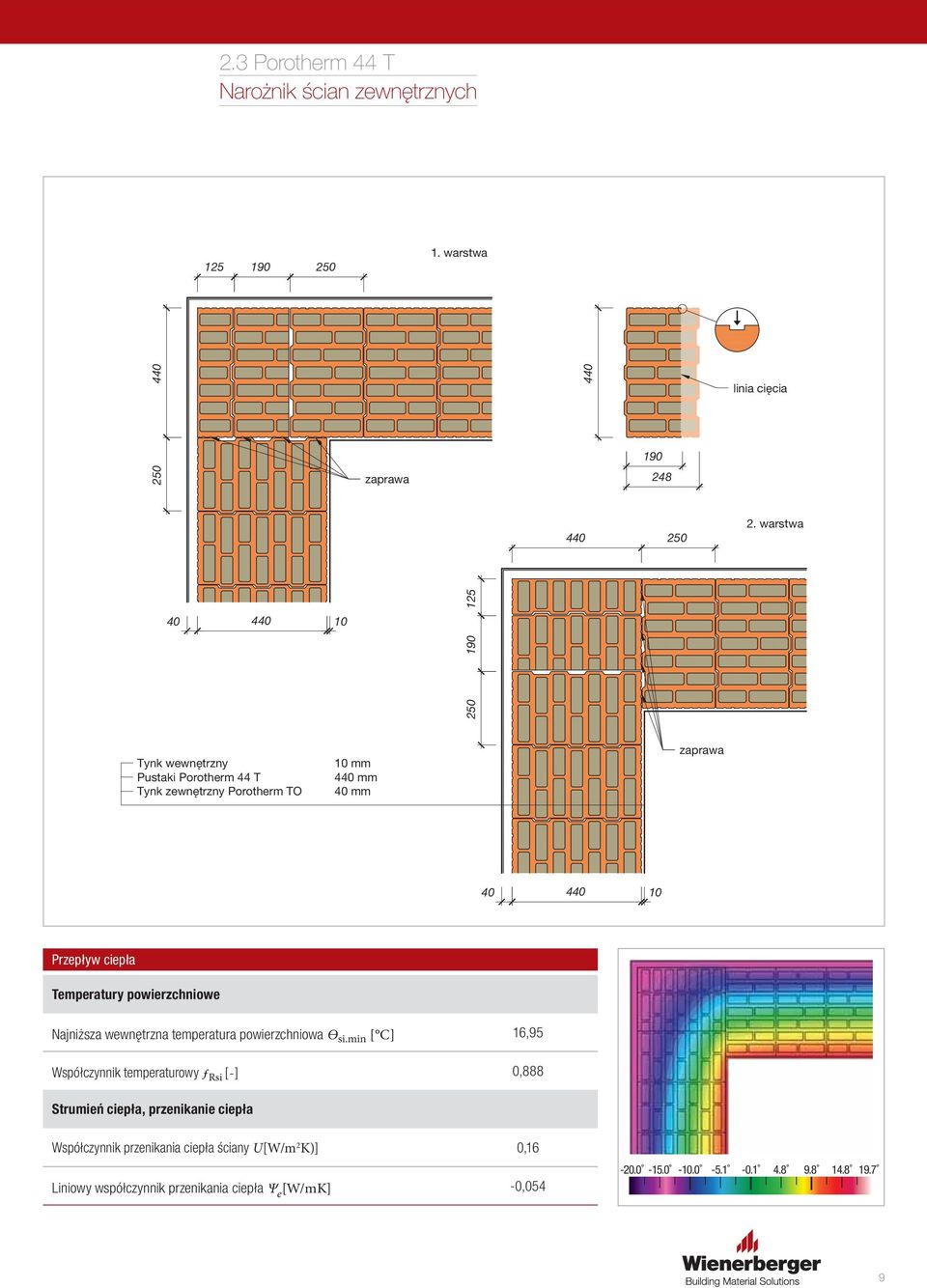

10 2.3 Porotherm 44 T Narożnik ścian zewnętrznych warstwa 4 4 linia cięcia zaprawa warstwa Pustaki Porotherm 44 T 4 zaprawa 4 10 Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 16,95 Współczynnik temperaturowy ƒ Rsi [-] 0,888 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,16 [W/mK] -0,054 9

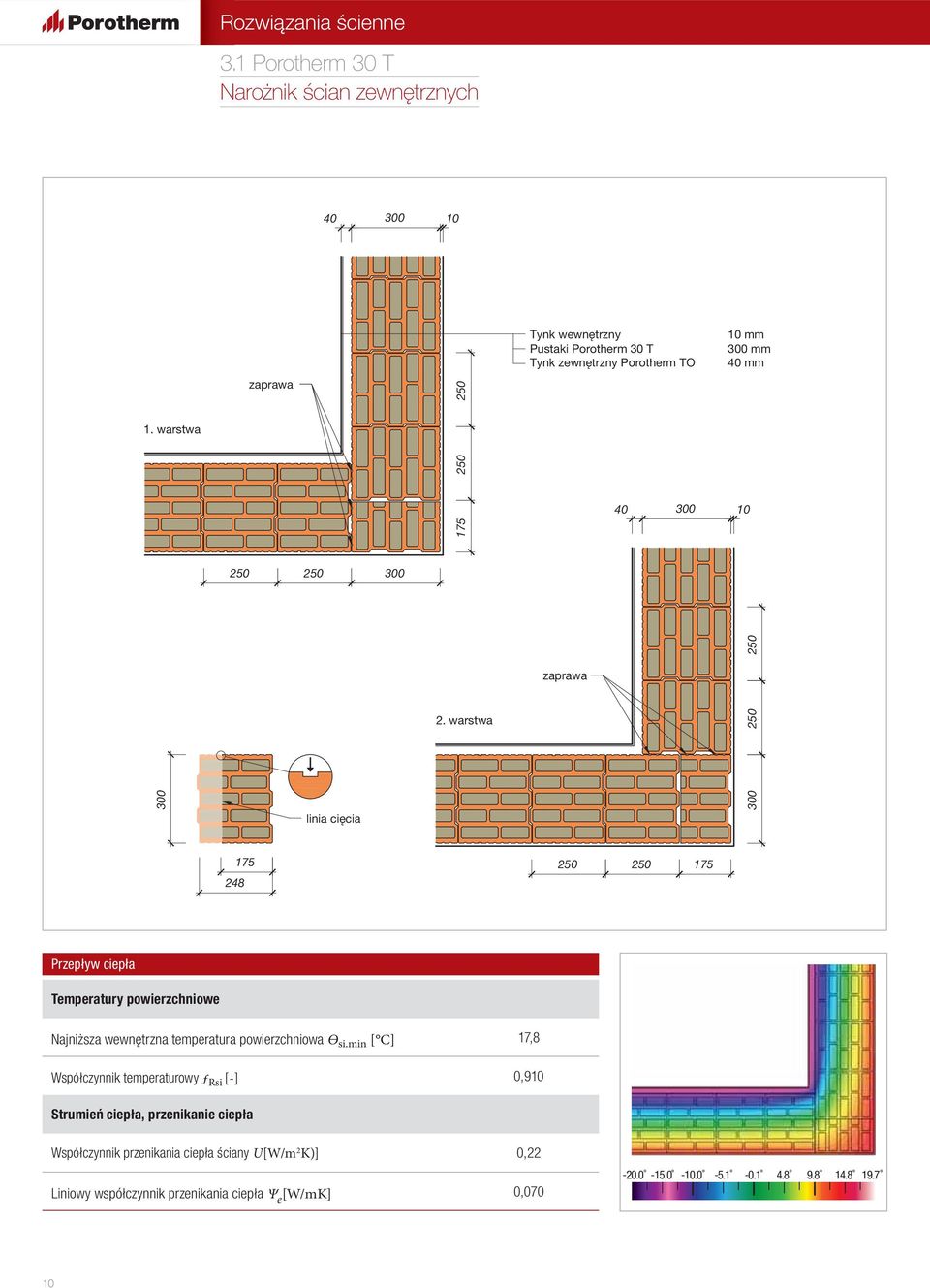

11 Rozwiązania ścienne 3.1 Porotherm 30 T Narożnik ścian zewnętrznych Pustaki Porotherm 30 T 300 mm 1. warstwa zaprawa linia cięcia 2. warstwa zaprawa Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 17,8 Współczynnik temperaturowy ƒ Rsi [-] 0,910 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,22 [W/mK] 0,070 10

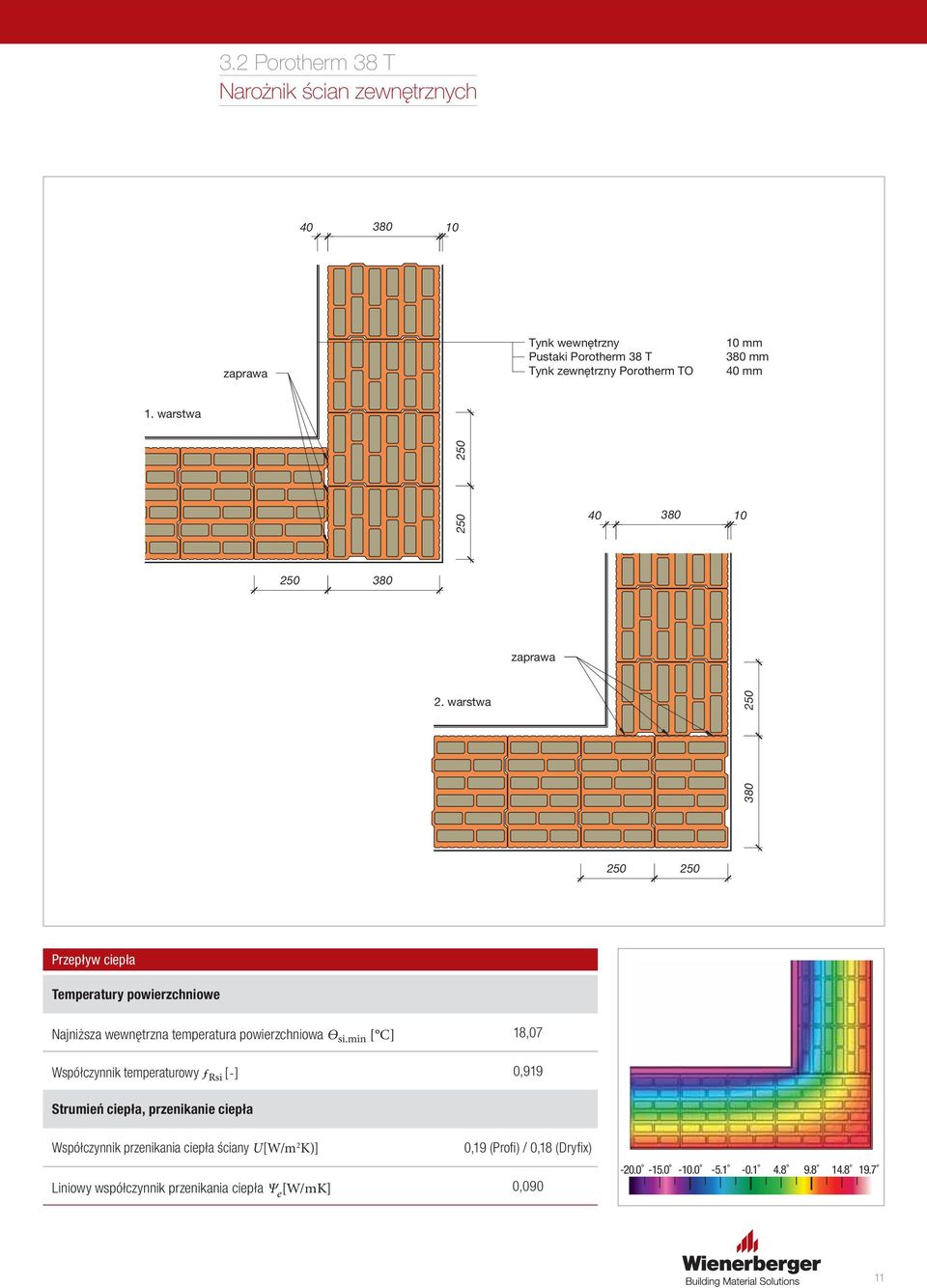

12 3.2 Porotherm 38 T Narożnik ścian zewnętrznych zaprawa Pustaki Porotherm 38 T 380 mm 1. warstwa zaprawa 2. warstwa 380 Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 18,07 Współczynnik temperaturowy ƒ Rsi [-] 0,919 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,19 (Profi ) / 0,18 (Dryfi x) [W/mK] 0,090 11

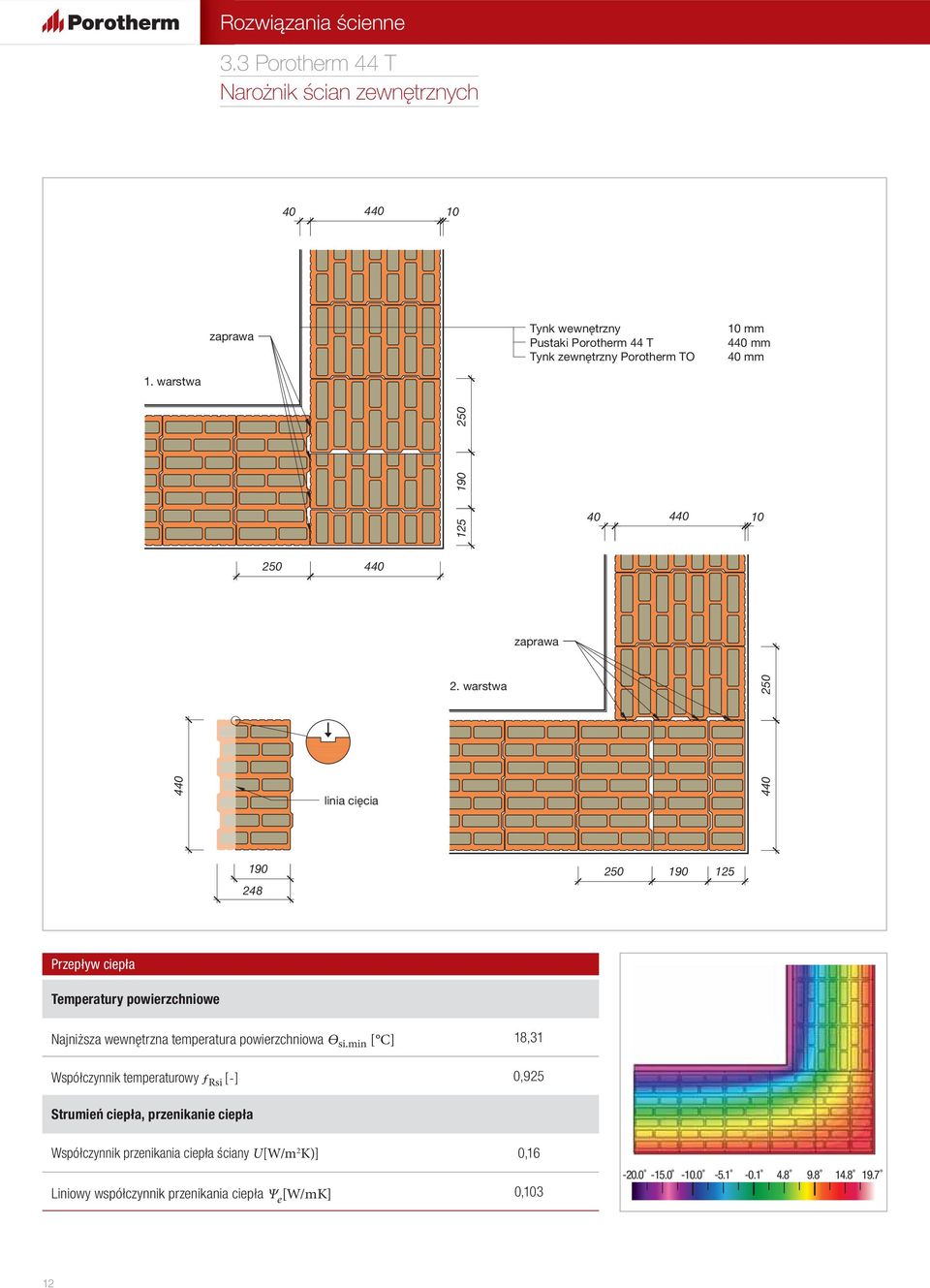

13 Rozwiązania ścienne 3.3 Porotherm 44 T Narożnik ścian zewnętrznych 4 10 zaprawa Pustaki Porotherm 44 T 4 1. warstwa zaprawa 4 linia cięcia 2. warstwa Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 18,31 Współczynnik temperaturowy ƒ Rsi [-] 0,925 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,16 [W/mK] 0,103 12

14 4.1 Porotherm 30 T Połączenie stolarki okiennej ze ścianą A. Położenie okna w przypadku użycia nadproży Porotherm przekrój ściany poniżej okna zewnętrzna taśma paroprzepuszczalna pianka PUR, wewnętrzna taśma paroprzepuszczalna parapet profil parapetowy zaprawa Porotherm TM wypełnienie zaprawą Profi/Dryfix B. Położenie okna w przypadku użycia nadproży Porotherm przekrój ściany na wysokości okna parapet zewnętrzny zewnętrzne taśma paroprzepuszczalna, Pianka PUR, wewnętrzna taśma paroprzepuszczalna A B A B Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 11,5 12,5 Współczynnik temperaturowy ƒ Rsi [-] 0,695 0,700 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,22 [W/mK] -0,169-0,101 13

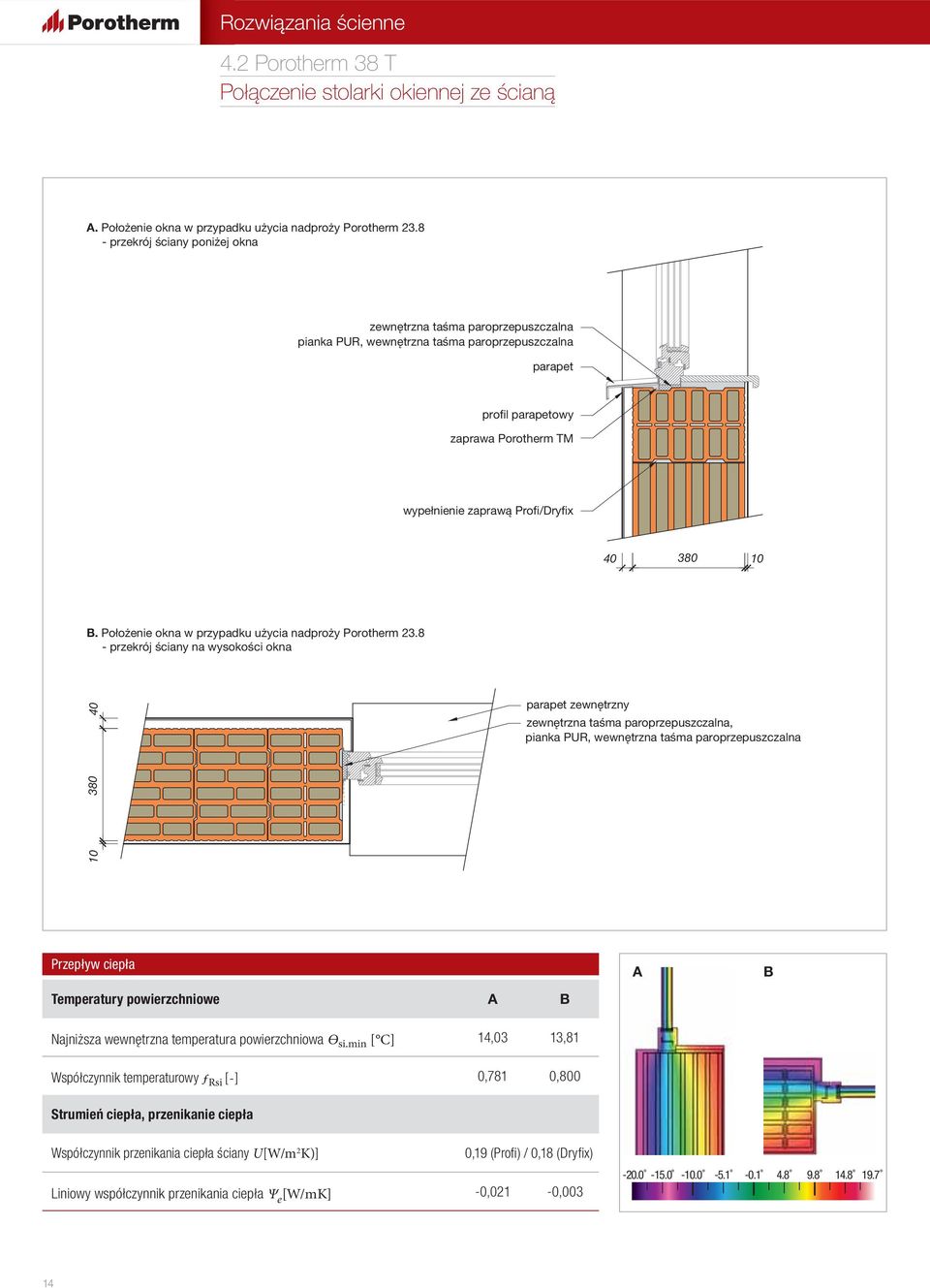

15 Rozwiązania ścienne 4.2 Porotherm 38 T Połączenie stolarki okiennej ze ścianą A. Położenie okna w przypadku użycia nadproży Porotherm przekrój ściany poniżej okna zewnętrzna taśma paroprzepuszczalna pianka PUR, wewnętrzna taśma paroprzepuszczalna parapet profil parapetowy zaprawa Porotherm TM wypełnienie zaprawą Profi/Dryfix B. Położenie okna w przypadku użycia nadproży Porotherm przekrój ściany na wysokości okna parapet zewnętrzny zewnętrzna taśma paroprzepuszczalna, pianka PUR, wewnętrzna taśma paroprzepuszczalna A B A B Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 14,03 13,81 Współczynnik temperaturowy ƒ Rsi [-] 0,781 0,800 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,19 (Profi ) / 0,18 (Dryfi x) [W/mK] -0,021-0,003 14

16 4.3 Porotherm 44 T Połączenie stolarki okiennej ze ścianą A. Położenie okna w przypadku użycia nadproży Porotherm przekrój ściany poniżej okna zewnętrzna taśma paroprzepuszczalna pianka PUR, wewnętrzna taśma paroprzepuszczalna parapet profil parapetowy zaprawa Porotherm TM wypełnienie zaprawą Profi/Dryfix 4 10 B. Położenie okna w przypadku użycia nadproży Porotherm przekrój ściany na wysokości okna 10 4 parapet zewnętrzny zewnętrzna taśma paroprzepuszczalna pianka PUR, wewnętrzna taśma paroprzepuszczalna A B A B Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 14,24 14,44 Współczynnik temperaturowy ƒ Rsi [-] 0,960 0,818 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,16 [W/mK] -0,166-0,006 15

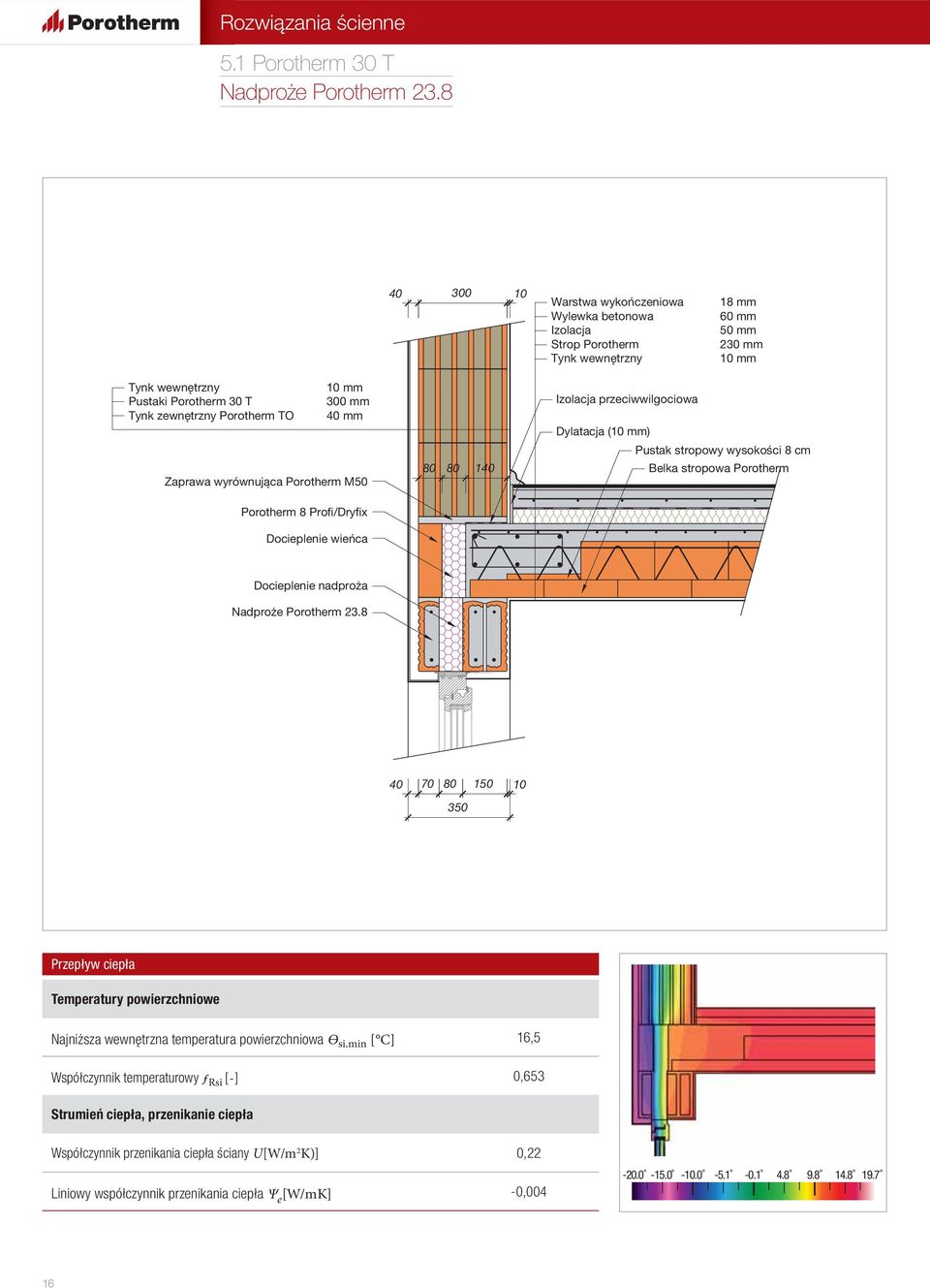

17 Rozwiązania ścienne 5.1 Porotherm 30 T Nadproże Porotherm Warstwa wykończeniowa Wylewka betonowa Izolacja Strop Porotherm 18 mm 60 mm 50 mm 230 mm Pustaki Porotherm 30 T 300 mm Zaprawa wyrównująca Porotherm M50 Porotherm 8 Profi/Dryfix Docieplenie wieńca Izolacja przeciwwilgociowa Dylatacja () Pustak stropowy wysokości 8 cm Belka stropowa Porotherm Docieplenie nadproża Nadproże Porotherm Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 16,5 Współczynnik temperaturowy ƒ Rsi [-] 0,653 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,22 [W/mK] -0,004 16

18 5.2 Porotherm 38 T Nadproża Porotherm 23.8 Pustaki Porotherm 38 T 380 mm Warstwa wykończeniowa Wylewka betonowa Izolacja Strop Porotherm Izolacja przeciwwilgociowa 18 mm 60 mm 50 mm 230 mm Zaprawa wyrównująca Porotherm M50 Porotherm 8 Profi/Dryfix Docieplenie wieńca Dylatacja () Pustak stropowy wysokosci 8 cm Belka stropowa Porotherm Docieplenie nadproża Nadproże Porotherm A Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 16,95 Współczynnik temperaturowy ƒ Rsi [-] 0,887 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,19 (Profi ) / 0,18 (Dryfi x) [W/mK] -0,006 17

19 Rozwiązania ścienne 5.3 Porotherm 44 T Nadproże Porotherm Warstwa wykończeniowa Wylewka betonowa Izolacja Strop Porotherm 18 mm 60 mm 50 mm 230 mm Pustaki Porotherm 44 T 4 Izolacja przeciwwilgociowa Dylatacja () Zaprawa wyrównująca Porotherm M50 Porotherm 8 Profi/Dryfix Docieplenie wieńca Belka stropowa Porotherm Docieplenie nadproża Nadproże Porotherm Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 16,79 Współczynnik temperaturowy ƒ Rsi [-] 0,883 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,16 [W/mK] -0,050 18

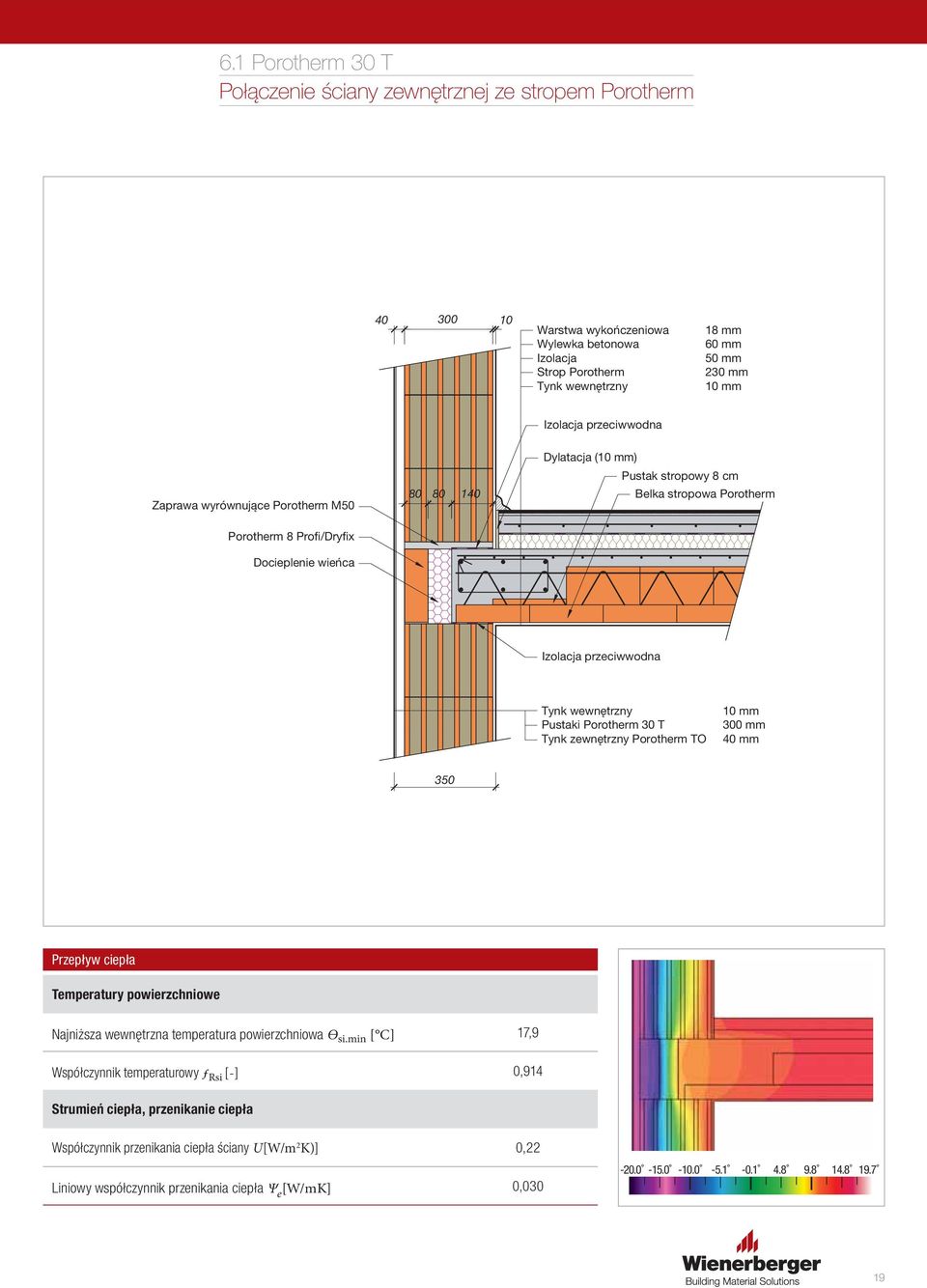

20 6.1 Porotherm 30 T Połączenie ściany zewnętrznej ze stropem Porotherm Warstwa wykończeniowa Wylewka betonowa Izolacja Strop Porotherm 18 mm 60 mm 50 mm 230 mm Zaprawa wyrównujące Porotherm M50 Porotherm 8 Profi/Dryfix Docieplenie wieńca Dylatacja () Pustak stropowy 8 cm Belka stropowa Porotherm Pustaki Porotherm 30 T 300 mm 350 Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 17,9 Współczynnik temperaturowy ƒ Rsi [-] 0,914 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,22 [W/mK] 0,030 19

21 Rozwiązania ścienne 6.2 Porotherm 38 T Połączenie ściany zewnętrznej ze stropem Porotherm Warstwa wykończeniowa Wylewka betonowa Izolacja Strop Porotherm 18 mm 60 mm 50 mm 230 mm Zaprawa wyrównująca Porotherm M50 Porotherm 8 Profi/Dryfix Docieplenie wieńca Dylatacja () Pustak stropowy wysokości 8 cm Belka stropowa Porotherm Pustaki Porotherm 38 T 380 mm 430 Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 17,67 Współczynnik temperaturowy ƒ Rsi [-] 0,907 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,19 (Profi ) / 0,18 (Dryfi x) [W/mK] 0,075 20

22 6.3 Porotherm 44 T Połączenie ściany zewnętrznej ze stropem Porotherm 4 10 Warstwa wykończeniowa Wylewka betonowa Izolacja Strop Porotherm 18 mm 60 mm 50 mm 230 mm Dylatacja () Zaprawa wyrównująca Porotherm M50 Porotherm 8 Profi/Dryfix Docieplenie wieńca Belka stropowa Porotherm Pustaki Porotherm 44 T Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 17,66 Współczynnik temperaturowy ƒ Rsi [-] 0,907 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,16 [W/mK] 0,086 21

23 Rozwiązania ścienne 7.1 Porotherm 30 T Połączenie ściany zewnętrznej z dachem skośnym Uszczelniacz lub listwa pokrywająca Taśma uszczalniająca Izolacja cieplna gr. 2 x 70 mm (włożona przed przybiciem profili) Porotherm 8 Profi/Dryfix Siatka wzmacniająca na kleju (wchodząca na mur min. 150 mm) Murłata Izolacja cieplna Wieniec murowy Po ukończeniu muru zamknąć warstwą zaprawy Porotherm Profi Siatka wzmacniająca na kleju (wchodząca na mur min. 150 mm) Pustaki Porotherm 30 T 300 mm Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 16,3 Współczynnik temperaturowy ƒ Rsi [-] 0,869 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,22 [W/mK] 0,046 22

24 7.2 Porotherm 38 T Połączenie ściany zewnętrznej z dachem skośnym Uszczelniacz lub listwa pokrywająca Taśma uszczalniająca Izolacja cieplna gr. 2 x 70 mm (włożona przed przybiciem profili) Porotherm 8 Profi/Dryfix Siatka wzmacniająca na kleju (wchodząca na mur min. 150 mm) Murłata Izolacja cieplna Wieniec murowy Po ukończeniu muru zamknąć warstwą zaprawy Porotherm Profi Siatka wzmacniająca na kleju (wchodząca na mur min. 150 mm) Pustaki Porotherm 38 T 380 mm Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 16,83 Współczynnik temperaturowy ƒ Rsi [-] 0,998 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,19 (Profi ) / 0,18 (Dryfi x) [W/mK] -0,015 23

25 Rozwiązania ścienne 7.3 Porotherm 44 T Połączenie ściany zewnętrznej z dachem skośnym Uszczelniacz lub listwa pokrywająca Taśma uszczalniająca Izolacja cieplna gr. 2 x 70 mm (włożona przed przybiciem profili) Porotherm 8 Profi/Dryfix Siatka wzmacniająca na kleju (wchodząca na mur min. 150 mm) Murłata Izolacja cieplna Wieniec murowy Po ukończeniu muru zamknąć warstwą zaprawy Porotherm Profi Siatka wzmacniająca na kleju (wchodząca na mur min. 150 mm) Pustaki Porotherm 44 T Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 17,02 Współczynnik temperaturowy ƒ Rsi [-] 0,889 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,16 [W/mK] 0,006 24

26 8.1 Porotherm 30 T Ściana attykowa stropodachów Pokrycie attyki blachą Płyta OSB gr. 15 mm Porotherm 8 Profi/Dryfix Pustaki Porotherm 30 T 4 mm 300 mm Zaprawa wyrównująca Porotherm M50 Porotherm 8 Profi/Dryfix Docieplenie wieńca Pustaki Porotherm 30 T 330 mm 350 Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 15,32 Współczynnik temperaturowy ƒ Rsi [-] 0,842 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,22 [W/mK] -0,023 25

27 Rozwiązania ścienne 8.2 Porotherm 38 T Ściana attykowa stropodachów Pokrycie attyki blachą Płyta OSB gr. 15 mm Porotherm 8 Profi/Dryfix Pustaki Porotherm 38 T 4 mm 380 mm Zaprawa wyrównująca Porotherm M50 Porotherm 8 Profi/Dryfix Docieplenie wieńca Pustaki Porotherm 38 T 380 mm 430 Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 15,49 Współczynnik temperaturowy ƒ Rsi [-] 0,847 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,19 (Profi ) / 0,18 (Dryfi x) [W/mK] 0,018 26

28 8.3 Porotherm 44 T Ściana attykowa stropodachów Pokrycie attyki blachą Płyta OSB gr. 15 mm Porotherm 8 Profi/Dryfix Pustaki Porotherm 44 T 4 mm 4 Zaprawa wyrównująca Porotherm M50 Porotherm 8 Profi/Dryfix Docieplenie wieńca Pustaki Porotherm 44 T Najniższa wewnętrzna temperatura powierzchniowa Ѳ si.min [ C] 15,18 Współczynnik temperaturowy ƒ Rsi [-] 0,838 Współczynnik przenikania ciepła ściany U[W/m 2 K)] 0,16 [W/mK] 0,026 27

29 Rozwiązania ścienne Doradztwo techniczne Dzwoniąc na numer Konsultacji Technicznych, mogą Państwo uzyskać fachową pomoc w zakresie rozwiązań ściennych Porotherm, pozostałych produktów fi rmy Wienerberger, aktualnych cen oraz bieżących promocji. Dodatkowych informacji i porad mogą udzielić również wykwalifi kowani Doradcy Techniczni działający na terenie całej Polski, również w Państwa regionie: Bartosz Kozłowski Piotr Krzywulicz Paweł Jankowski Andrzej Neubauer Jacek Fierek Andrzej Kozłowski Krzysztof Nosal Janusz Ositek Piotr Krupa Mirosław Tomczak Aleksander Król Daniel Borcz Tomasz Obrzut Sławomir Zawadzki Konsultanci Techniczni są do Państwa dyspozycji od poniedziałku do piątku w godzinach 8:00-16:

30 Koncepcja e4 to odpowiedź fi rmy Wienerberger na wymagania dotyczące odpowiedzialnego, energooszczędnego i zdrowego budownictwa realizowanego przy jednoczesnym wysokim poszanowaniu środowiska i dbałości o komfort życia człowieka. Wyznacznikami tej koncepcji domu są cztery obszary ważne z punktu widzenia człowieka i środowiska, w którym żyje: energia, ekonomia, ekologia (dbałość o środowisko) oraz emocje (czyli świadomość i komfort zamieszkiwania w zdrowym domu). WCB, sierpień 2015 Wienerberger Ceramika Budowlana Sp. z o.o. ul. Ostrobramska Warszawa T: +48 (22) F: +48 (22) Konsultacje techniczne: T: +48 (22)
