1 INSTRUKCJA OBSŁUGI ROUTER SOHO; 4+1xWAN / 8+1xWAN TP-LINK TL-R460 TL-R860 #05871 #05872 wersja 1.1

2 Wstęp Router szerokopasmowy DSL TL-460/TL-480 firmy TP-LINK to doskonałe urządzenie do zastosowań domowych i biurowych. Urządzenie w zależności od wersji wyposażone jest w 4 (TL-460) lub 8 (TL-480) portów 10/100 Mbps RJ-45 (LAN), oraz jeden port 10/100 Mbps RJ-45 (WAN). Router obsługuje standardy IEEE 802.3/u/x, IEEE 802.1X. Do wspieranych protokołów zalicza się TCP/IP, PPPoE, DHCP, ICMP. Urządzenie może przyjąć zarówno adres statyczny IP, jak i poprzez DHCP. Nad bezpieczeństwem sieci lokalnej czuwają liczne technologie zabezpieczające. Wbudowana zapora ogniowa, filtrowanie DNS oraz adresów MAC czy autoryzacja 802.1x dla WAN stanowią znakomitą ochronę przed atakami sieciowymi. Funkcjonalność routera zwiększają konfiguracja statycznych tras, NAT, strefa DMZ, czy serwery wirtualne. Do przydatnych funkcji sieciowych można również zaliczyć UPnP (Universal Plug-and-Play) - protokół typu każdy z każdym, DDNS, czy tunelowanie VPN. Unikalną właściwością urządzenia jest kontrola rodzicielska dostępu w oparciu o porę dnia. Ostrzeżenie Należy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez użytkownika jakichkolwiek własnych zmian w urządzeniu może spowodować jego nieprawidłowe funkcjonowanie i utratę gwarancji. Bezpieczeństwo użytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyższą starannością o bezpieczeństwo osób instalujących i użytkujących. Dla zapewnienia bezpieczeństwa pracy, należy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania - router szerokopasmowy DSL TL-460/TL-480, - zewnętrzny zasilacz AC, - instrukcja szybkiej instalacji w języku angielskim, - płyta CD z pełną instrukcją obsługi w języku angielskim, - śruby montażowe, - niniejsza instrukcja obsługi. Podczas dostawy należy upewnić się, że opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń należy niezwłocznie skontaktować się z dostawcą. Prosimy również o sprawdzenie zgodności zawartości opakowania z powyżej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis routera szerokopasmowego DSL z odpowiednimi procedurami instalacji, konfiguracji i użytkowania. Przed przystąpieniem do użytkowania routera szerokopasmowego DSL należy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Router szerokopasmowy DSL jest zgodny z przepisami w zakresie bezpieczeństwa użytkowania urządzeń elektrycznych. - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie należy odłączyć od zasilania, - nie stosować uszkodzonych lub zużytych przewodów zasilania, gdyż powodują one znaczne zagrożenie dla bezpieczeństwa użytkownika, - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, że urządzenie zostało odpowiednio zamocowane, - urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania lub przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu może skroplić się para wodna uniemożliwiając prawidłowe funkcjonowanie. Należy wówczas odczekać, aż wilgoć odparuje. 2

3 4. Charakterystyka fizyczna 4.1. Zasilanie Router należy podłączyć do sieci 230V za pośrednictwem zasilacza 9V DC 0,8A, ~230V AC. Wymagana jest instalacja zasilająca z obwodem ochronnym Oprogramowanie Do prawidłowego funkcjonowania urządzenia nie jest wymagane instalowanie dodatkowego oprogramowania Środowisko pracy Należy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory, itp.) Panel przedni Na panelu przednim urządzenia znajduje się kilka diod informujących o stanie pracy urządzenia. Panel przedni TL-R460: Panel przedni TL-R480: Opis diod LED: Nazwa Działanie Opis M1 M2 Nie świeci Prawidłowa praca. Świeci Błąd sprzętowy. Nie świeci Błąd sprzętowy. Świeci Błąd sprzętowy. M1 i M2 pulsują synchronicznie router przywraca ustawienia fabryczne. Pulsuje Prawidłowa praca. Link/Act Nie świeci Brak urządzenia podłączonego do portu. Świeci Urządzenie podłączone do portu, ale brak aktywności. Pulsuje Aktywność urządzenia podłączonego do danego portu Speed Nie świeci Podłączone urządzenie pracuje z prędkością 10Mbps. Świeci Podłączone urządzenie pracuje z prędkością 100Mbps. 3

4 4.5. Panel tylny Na tylnym panelu urządzenia znajdują się: - przycisk zresetowania urządzenia. Aby zresetować sprzętowo router, należy najpierw wyłączyć zasilanie urządzenia, nacisnąć następnie przycisk [Reset], włączyć router, gdy diody M1 i M2 zaczną pulsować synchronicznie (około 3 sekundy) zwolnić przycisk [Reset], - port WAN RJ-45, - porty LAN 10/100 Mbps, - gniazdko zasilania dla zasilacza 9V dostarczonego razem z urządzeniem. Panel tylny TL-R460: Panel tylny TL-R480: 4.6. Wymagania systemowe - dostęp do Internetu szerokopasmowego, - modem DSL/Kablowy ze złączem RJ-45 (nie jest niezbędny, jeśli router ma być podłączony do Ethernet u), - każdy PC wyposażony w kartę sieciową RJ-45, - zainstalowany na każdym PC protokół TCP/IP, - przeglądarka internetowa (Explorer, Firefox, Opera, itp.) Instalacja routera - wyłączyć PC, modem i router, - połączyć wszystkie komputery i przełącznik/huby z sieci do portów LAN routera, jak na schemacie na drugiej stronie, - połączyć modem DSL z routerem do portu WAN routera, - podłączyć zasilanie routera, - włączyć komputery i modem. 4

5 Schemat połączenia poszczególnych elementów sieci z routerem: 4.8. Konfiguracja TCP/IP Standardowy adres IP urządzenia to: Maska podsieci: Parametry sieciowe komputera: xxx (xxx z zakresu 2-254) Maska: Brama: Nadanie adresu może również odbyć się automatycznie poprzez serwer DHCP wbudowany w router. Należy wówczas w ustawieniach TCP/IP wybrać opcję Automatyczne uzyskanie adresu IP. Aby sprawdzić ustawienia sieciowe, można posłużyć się poleceniem PING wpisanym w wierszy poleceń. Wpisanie polecenia ping i naciśnięcie [Enter] spowoduje wyświetlenie odpowiedniej informacji. Jeśli informacja będzie podobna do poniższej, to połączenie pomiędzy komputerem, a routerem zostało prawidłowo nawiązane. 5

6 4.9. Konfiguracja poprzez przeglądarkę internetową Aby połączyć się z routerem, należy w polu przeglądarki wpisać adres urządzenia: Pojawi się następnie okno autoryzacji. Należy podać odpowiedni login i hasło. Standardowy login i hasło: admin Jeśli zostanie wybrana opcja Dynamic IP, router otrzyma adres IP automatycznie od usługodawcy internetowego. Podawanie parametrów sieci dla routera będzie zbędne. Jeśli zostanie wybrana opcja Static IP, pojawi się okno konfiguracji statycznego IP(parametry podane przez usługodawcę internetowego): Jeśli operacja połączenia routera z siecią Internet przebiegnie prawidłowo, pojawi się okno: 6

7 5. Opcje konfiguracji urządzenia - Network - konfiguracja ustawień sieciowych, - LAN - konfiguracja adresów IP i maski, - WAN - konfiguracja opcji dostępu do Internetu, - MAC Clone - konfiguracja numeru MAC dla portu WAN, - DHCP - ustawienia protokołu komunikacyjnego DHCP, - DHCP settings - konfiguracja ustawień serwera DHCP, - DHCP Clients List - lista klientów (adresy MAC, IP, nazwa klienta), - Address Reservation - ustawienie rezerwacji określonego adresu IP, - Virtual Server - ustawienia wirtualnych serwerów, - Security - bezpieczeństwo sieci, - Firewall - ustawienia zapory ogniowej, - IP Address Filtering - filtracja adresów IP, - Domain Filtering - filtracja domeny, - MAC Filtering - filtracja na podstawie nr. MAC, - Remote Management - konfiguracja portu i adresu IP dla zdalnej konfiguracji, -Advanced Security - ustawienia zaawansowane bezpieczeństwa, - Static routing - konfiguracja routingu statycznego, - DDNS - ustawienia serwera DNS, - System tools - opcje systemowe routera, - Time - ustawienia czasu, - Firmware - opcje oprogramowania wewnętrznego, - Factory Defaults - ustawienia fabryczne, - Reboot - zresetowanie urządzenia, - Password - ustawienia hasła dostępu, - Log - dziennik zdarzeń, - Statistic - informacje o pracy urządzenia. 6. Konserwacja Router szerokopasmowy DSL nie wymaga żadnych szczególnych czynności konserwacyjnych. 7. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji. 7

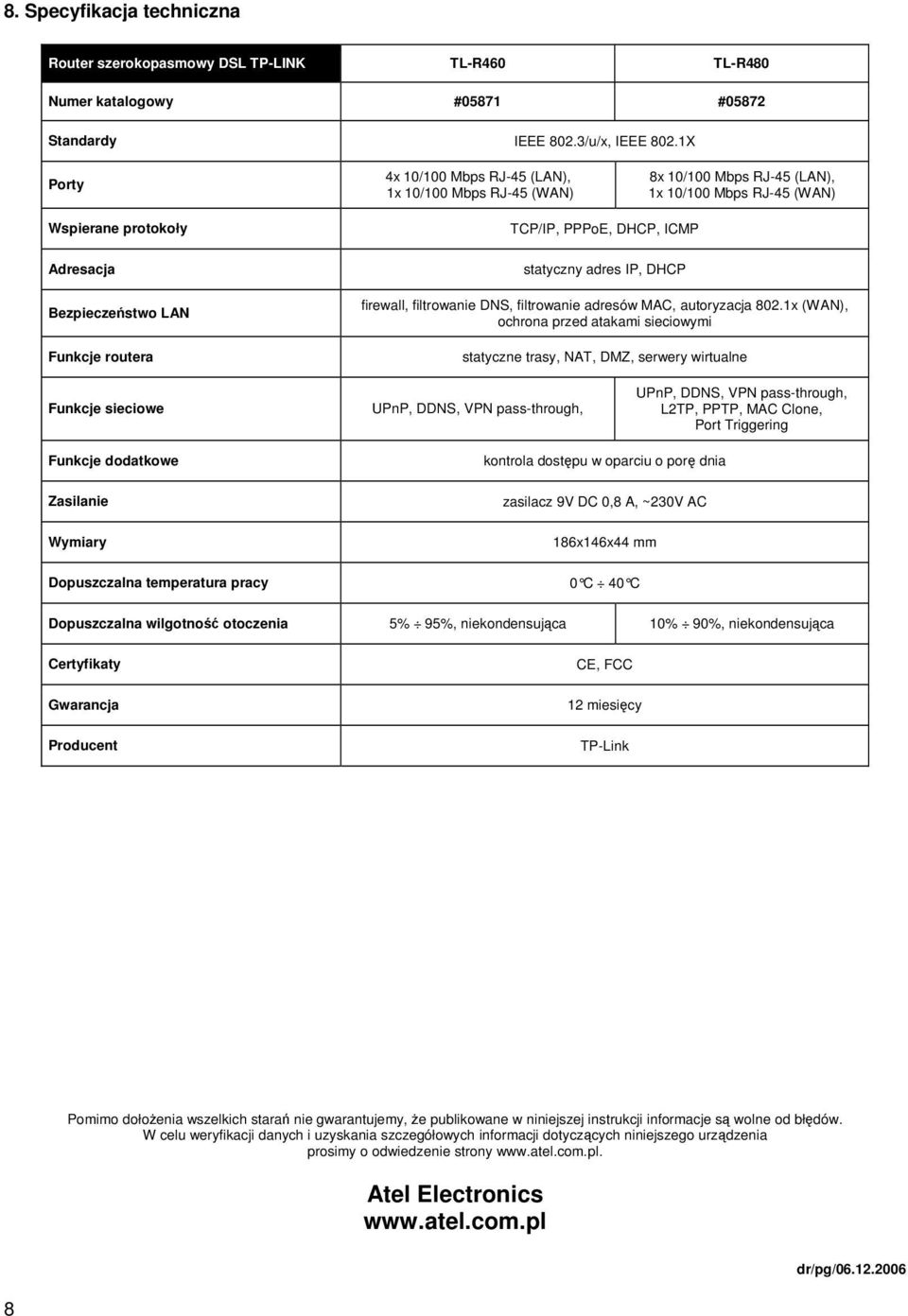

8 8. Specyfikacja techniczna Router szerokopasmowy DSL TP-LINK TL-R460 TL-R480 Numer katalogowy #05871 #05872 Standardy IEEE 802.3/u/x, IEEE 802.1X Porty 4x 10/100 Mbps RJ-45 (LAN), 1x 10/100 Mbps RJ-45 (WAN) 8x 10/100 Mbps RJ-45 (LAN), 1x 10/100 Mbps RJ-45 (WAN) Wspierane protokoły Adresacja Bezpieczeństwo LAN Funkcje routera TCP/IP, PPPoE, DHCP, ICMP statyczny adres IP, DHCP firewall, filtrowanie DNS, filtrowanie adresów MAC, autoryzacja 802.1x (WAN), ochrona przed atakami sieciowymi statyczne trasy, NAT, DMZ, serwery wirtualne Funkcje sieciowe UPnP, DDNS, VPN pass-through, UPnP, DDNS, VPN pass-through, L2TP, PPTP, MAC Clone, Port Triggering Funkcje dodatkowe Zasilanie Wymiary kontrola dostępu w oparciu o porę dnia zasilacz 9V DC 0,8 A, ~230V AC 186x146x44 mm Dopuszczalna temperatura pracy 0 C 40 C Dopuszczalna wilgotność otoczenia 5% 95%, niekondensująca 10% 90%, niekondensująca Certyfikaty Gwarancja Producent CE, FCC 12 miesięcy TP-Link Pomimo dołożenia wszelkich starań nie gwarantujemy, że publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics dr/pg/
