INSTRUKCJA OBSŁUGI MIERNIK MOCY OPTYCZNEJ KINGFISHER

Transkrypt

1 INSTRUKCJA OBSŁUGI MIERNIK MOCY OPTYCZNEJ KINGFISHER KI3600-Ge KI3600-InGaAS KI3600-Si #04158 #04141 # wersja 1.0

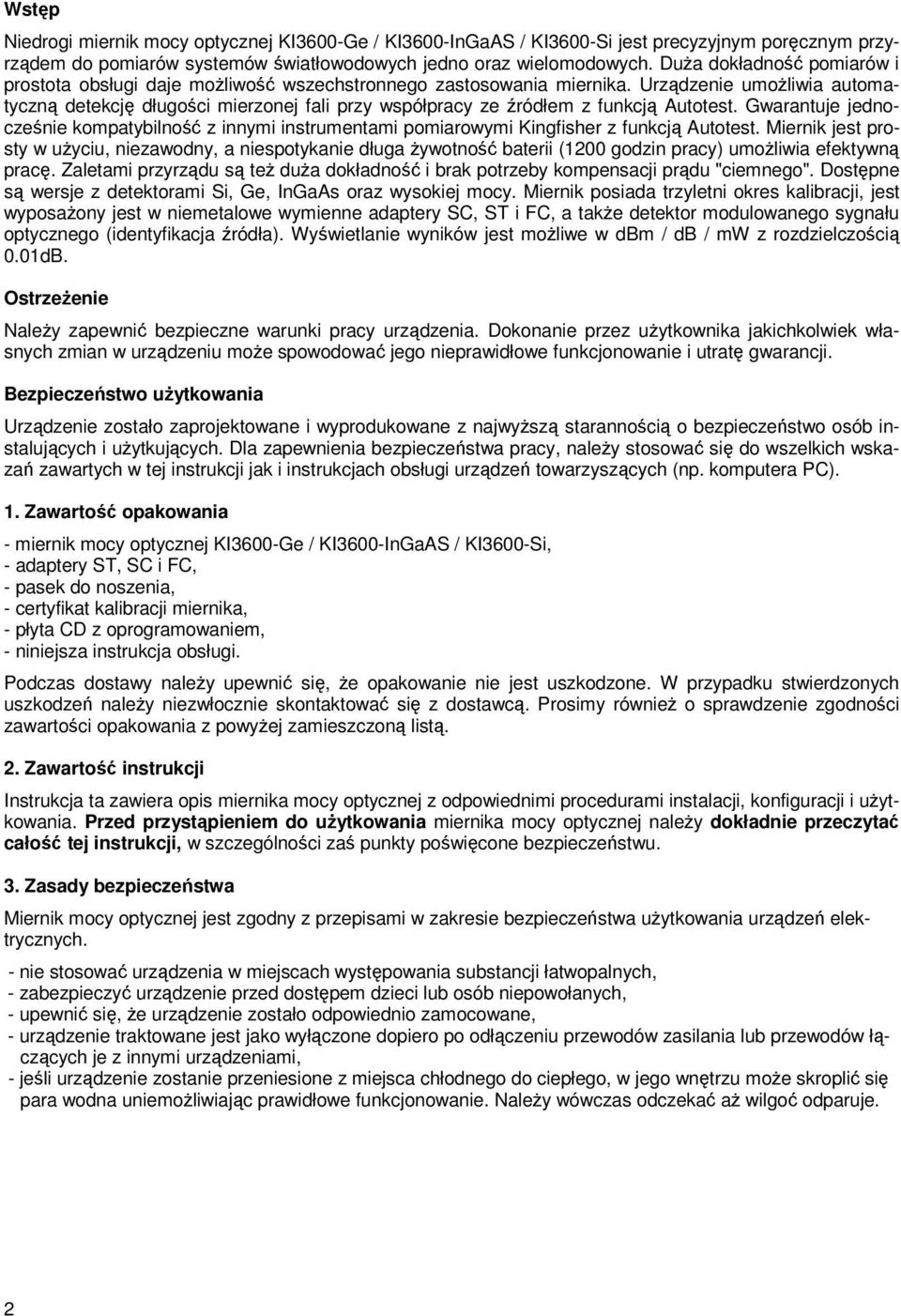

2 Wstęp Niedrogi miernik mocy optycznej KI3600-Ge / KI3600-InGaAS / KI3600-Si jest precyzyjnym poręcznym przyrządem do pomiarów systemów światłowodowych jedno oraz wielomodowych. DuŜa dokładność pomiarów i prostota obsługi daje moŝliwość wszechstronnego zastosowania miernika. Urządzenie umoŝliwia automatyczną detekcję długości mierzonej fali przy współpracy ze źródłem z funkcją Autotest. Gwarantuje jednocześnie kompatybilność z innymi instrumentami pomiarowymi Kingfisher z funkcją Autotest. Miernik jest prosty w uŝyciu, niezawodny, a niespotykanie długa Ŝywotność baterii (1200 godzin pracy) umoŝliwia efektywną pracę. Zaletami przyrządu są teŝ duŝa dokładność i brak potrzeby kompensacji prądu "ciemnego". Dostępne są wersje z detektorami Si, Ge, InGaAs oraz wysokiej mocy. Miernik posiada trzyletni okres kalibracji, jest wyposaŝony jest w niemetalowe wymienne adaptery SC, ST i FC, a takŝe detektor modulowanego sygnału optycznego (identyfikacja źródła). Wyświetlanie wyników jest moŝliwe w dbm / db / mw z rozdzielczością 0.01dB. OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować jego nieprawidłowe funkcjonowanie i utratę gwarancji. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania - miernik mocy optycznej KI3600-Ge / KI3600-InGaAS / KI3600-Si, - adaptery ST, SC i FC, - pasek do noszenia, - certyfikat kalibracji miernika, - płyta CD z oprogramowaniem, - niniejsza instrukcja obsługi. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis miernika mocy optycznej z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do uŝytkowania miernika mocy optycznej naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Miernik mocy optycznej jest zgodny z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, - urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania lub przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać aŝ wilgoć odparuje. 2

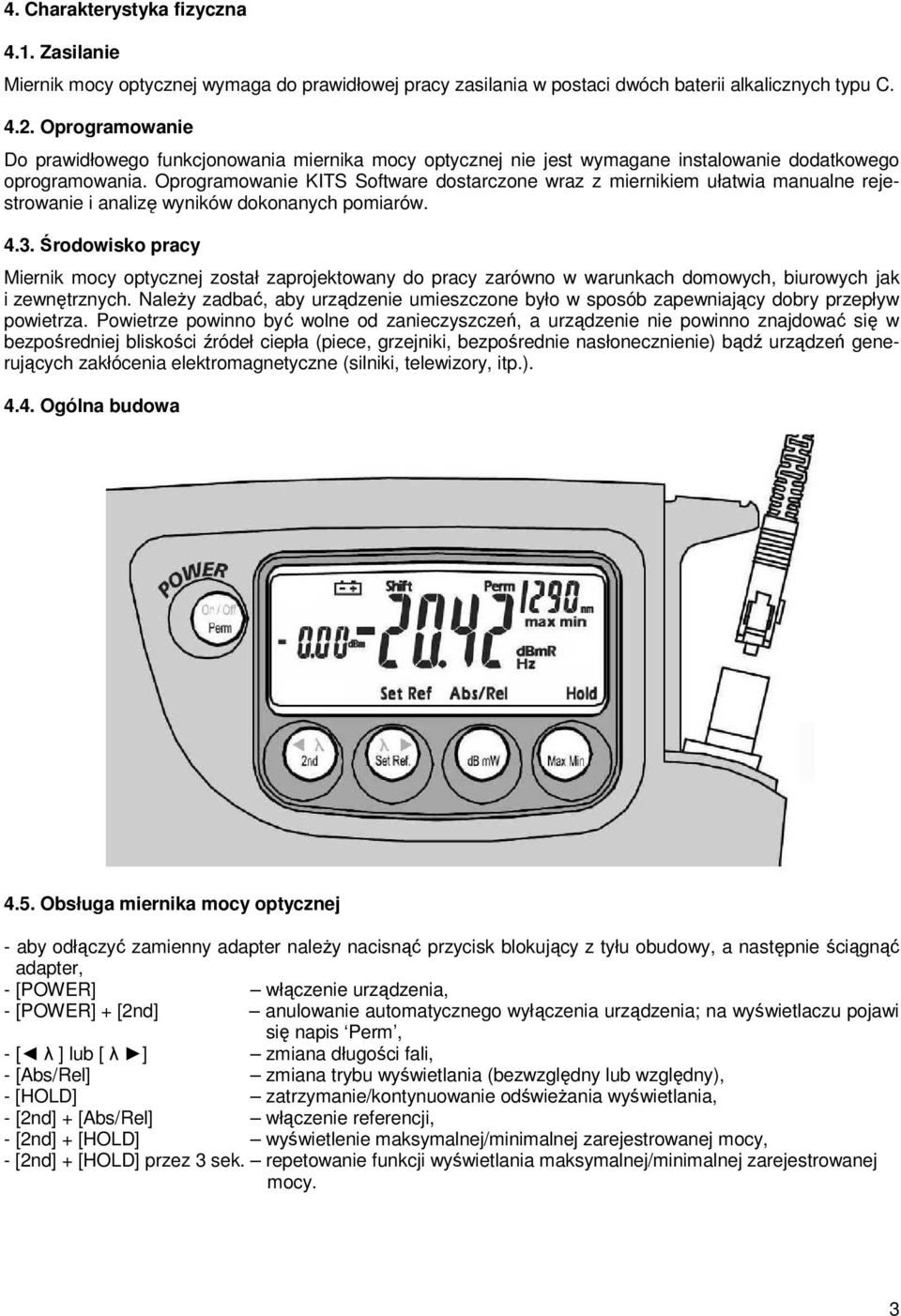

3 4. Charakterystyka fizyczna 4.1. Zasilanie Miernik mocy optycznej wymaga do prawidłowej pracy zasilania w postaci dwóch baterii alkalicznych typu C Oprogramowanie Do prawidłowego funkcjonowania miernika mocy optycznej nie jest wymagane instalowanie dodatkowego oprogramowania. Oprogramowanie KITS Software dostarczone wraz z miernikiem ułatwia manualne rejestrowanie i analizę wyników dokonanych pomiarów Środowisko pracy Miernik mocy optycznej został zaprojektowany do pracy zarówno w warunkach domowych, biurowych jak i zewnętrznych. NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory, itp.) Ogólna budowa 4.5. Obsługa miernika mocy optycznej - aby odłączyć zamienny adapter naleŝy nacisnąć przycisk blokujący z tyłu obudowy, a następnie ściągnąć adapter, - [POWER] włączenie urządzenia, - [POWER] + [2nd] anulowanie automatycznego wyłączenia urządzenia; na wyświetlaczu pojawi się napis Perm, - [ λ ] lub [ λ ] zmiana długości fali, - [Abs/Rel] zmiana trybu wyświetlania (bezwzględny lub względny), - [HOLD] zatrzymanie/kontynuowanie odświeŝania wyświetlania, - [2nd] + [Abs/Rel] włączenie referencji, - [2nd] + [HOLD] wyświetlenie maksymalnej/minimalnej zarejestrowanej mocy, - [2nd] + [HOLD] przez 3 sek. repetowanie funkcji wyświetlania maksymalnej/minimalnej zarejestrowanej mocy. 3

4 4.6. Test automatyczny - [Autotest] aktywacja testu automatycznego, - [ λ ] lub [ λ ] wyświetlenie długości fali, powtórne naciśnięcie wyświetli informacje dla innej długości fali, - aby zakończyć autotest naleŝy odłączyć przewody pomiarowe na więcej niŝ 8 sekund lub nacisnąć na źródle światła przycisk [MENU] Przykładowe konfiguracje sprzętowe 4

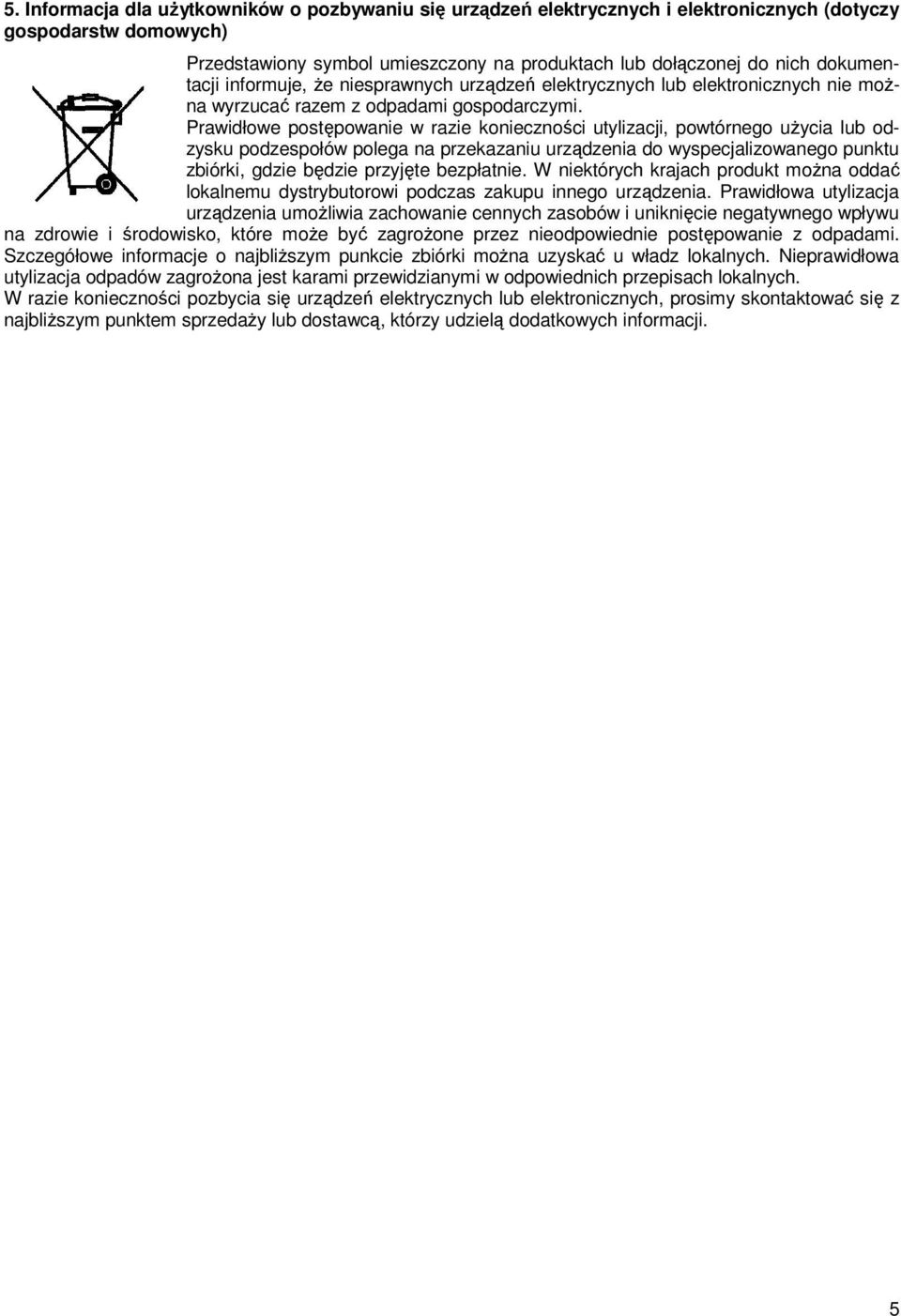

5 5. Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 5

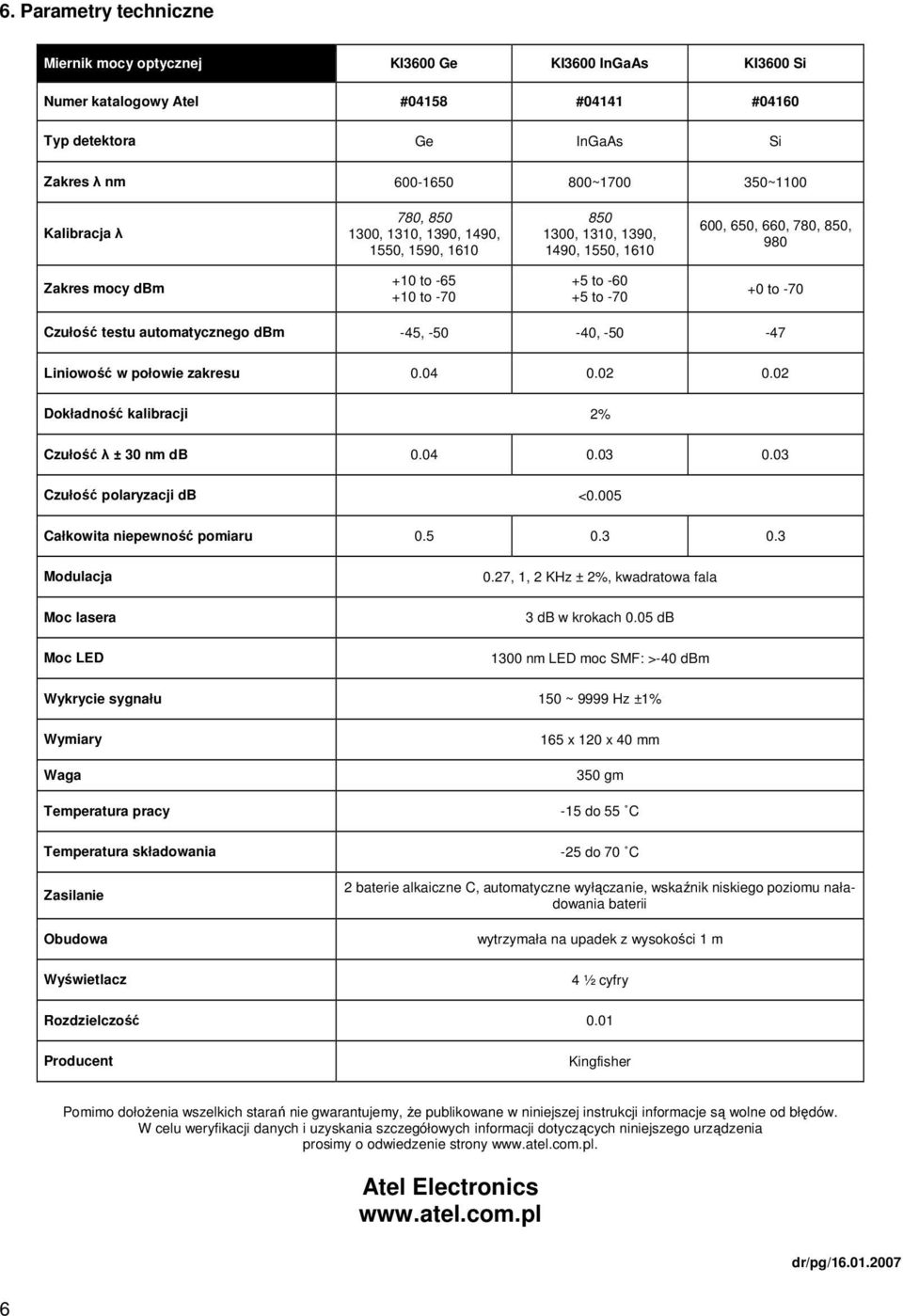

6 6. Parametry techniczne Miernik mocy optycznej KI3600 Ge KI3600 InGaAs KI3600 Si Numer katalogowy Atel #04158 #04141 #04160 Typ detektora Ge InGaAs Si Zakres λ nm ~ ~1100 Kalibracja λ 780, , 1310, 1390, 1490, 1550, 1590, , 1310, 1390, 1490, 1550, , 650, 660, 780, 850, 980 Zakres mocy dbm +10 to to to to to -70 Czułość testu automatycznego dbm -45, , Liniowość w połowie zakresu Dokładność kalibracji 2% Czułość λ ± 30 nm db Czułość polaryzacji db <0.005 Całkowita niepewność pomiaru Modulacja Moc lasera Moc LED 0.27, 1, 2 KHz ± 2%, kwadratowa fala 3 db w krokach 0.05 db 1300 nm LED moc SMF: >-40 dbm Wykrycie sygnału 150 ~ 9999 Hz ±1% Wymiary Waga Temperatura pracy Temperatura składowania Zasilanie Obudowa Wyświetlacz 165 x 120 x 40 mm 350 gm -15 do 55 C -25 do 70 C 2 baterie alkaiczne C, automatyczne wyłączanie, wskaźnik niskiego poziomu naładowania baterii wytrzymała na upadek z wysokości 1 m 4 ½ cyfry Rozdzielczość 0.01 Producent Kingfisher Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics dr/pg/
