INSTRUKCJA OBSŁUGI ZASILACZ POWER OVER IP 4 PORTY OXCA

Transkrypt

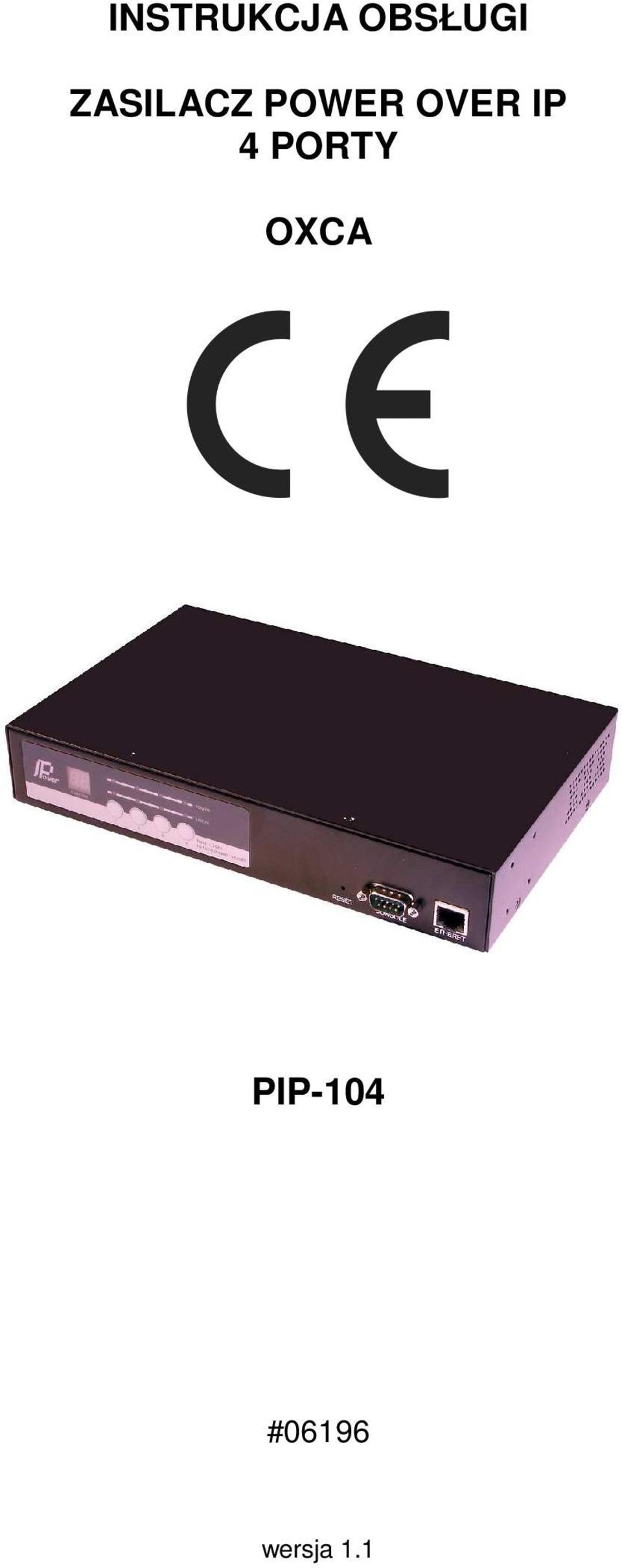

1 INSTRUKCJA OBSŁUGI ZASILACZ POWER OVER IP 4 PORTY OXCA PIP-104 #06196 wersja 1.1

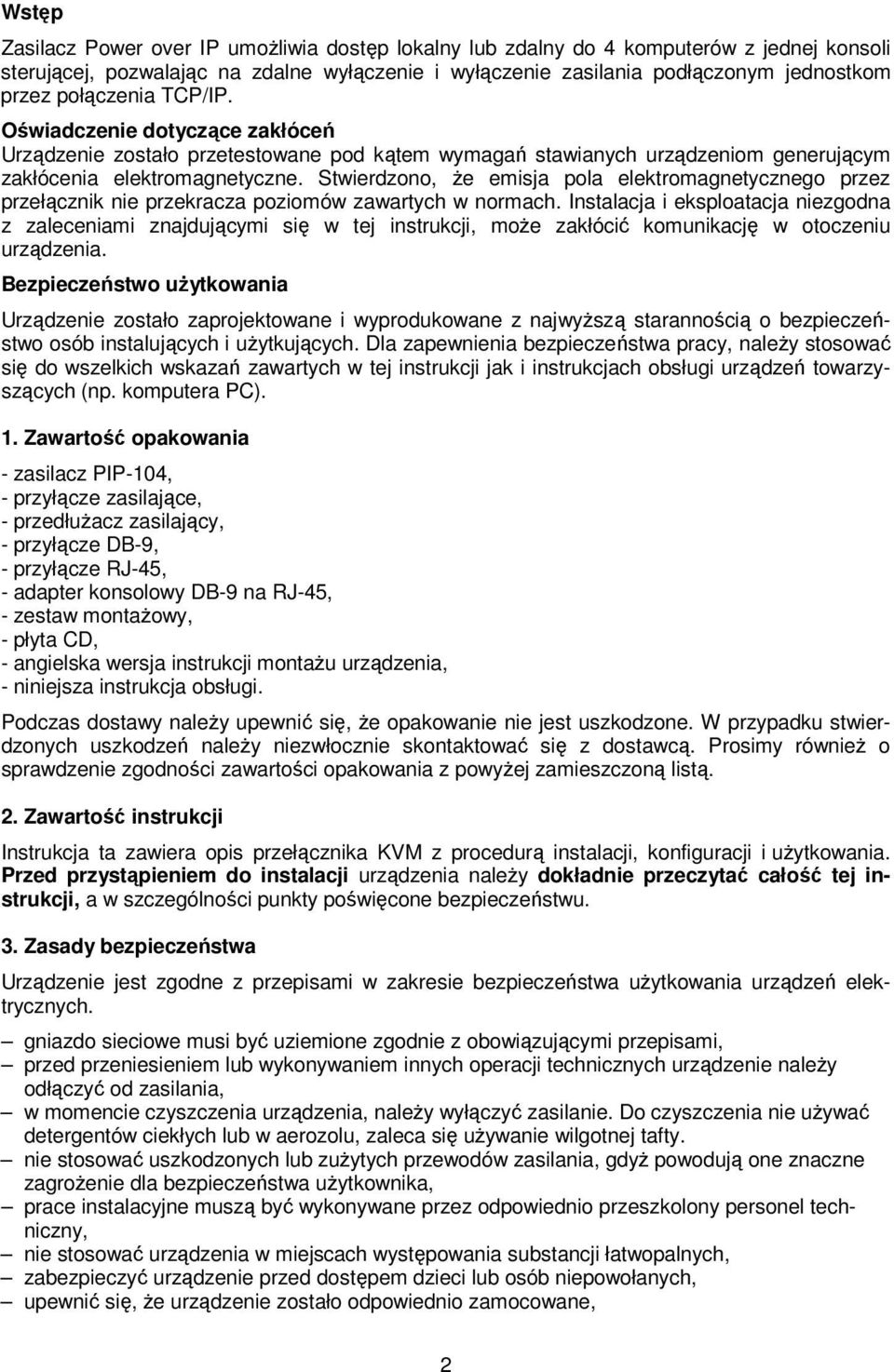

2 Wstęp Zasilacz Power over IP umoŝliwia dostęp lokalny lub zdalny do 4 komputerów z jednej konsoli sterującej, pozwalając na zdalne wyłączenie i wyłączenie zasilania podłączonym jednostkom przez połączenia TCP/IP. Oświadczenie dotyczące zakłóceń Urządzenie zostało przetestowane pod kątem wymagań stawianych urządzeniom generującym zakłócenia elektromagnetyczne. Stwierdzono, Ŝe emisja pola elektromagnetycznego przez przełącznik nie przekracza poziomów zawartych w normach. Instalacja i eksploatacja niezgodna z zaleceniami znajdującymi się w tej instrukcji, moŝe zakłócić komunikację w otoczeniu urządzenia. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania - zasilacz PIP-104, - przyłącze zasilające, - przedłuŝacz zasilający, - przyłącze DB-9, - przyłącze RJ-45, - adapter konsolowy DB-9 na RJ-45, - zestaw montaŝowy, - płyta CD, - angielska wersja instrukcji montaŝu urządzenia, - niniejsza instrukcja obsługi. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis przełącznika KVM z procedurą instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji urządzenia naleŝy dokładnie przeczytać całość tej instrukcji, a w szczególności punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Urządzenie jest zgodne z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, w momencie czyszczenia urządzenia, naleŝy wyłączyć zasilanie. Do czyszczenia nie uŝywać detergentów ciekłych lub w aerozolu, zaleca się uŝywanie wilgotnej tafty. nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, nie stosować urządzenia w miejscach występowania substancji łatwopalnych, zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, 2

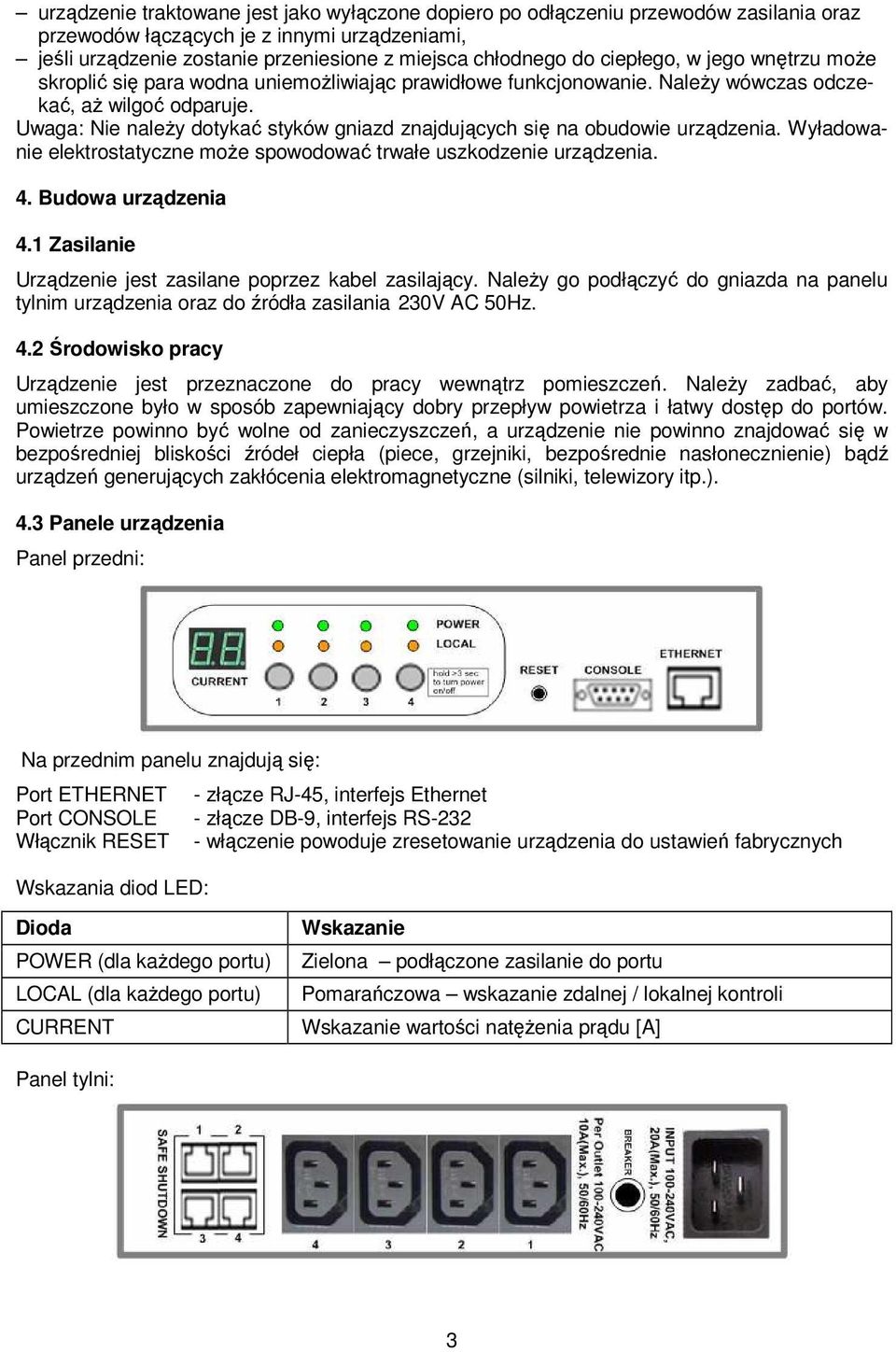

3 urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. Uwaga: Nie naleŝy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 4. Budowa urządzenia 4.1 Zasilanie Urządzenie jest zasilane poprzez kabel zasilający. NaleŜy go podłączyć do gniazda na panelu tylnim urządzenia oraz do źródła zasilania 230V AC 50Hz. 4.2 Środowisko pracy Urządzenie jest przeznaczone do pracy wewnątrz pomieszczeń. NaleŜy zadbać, aby umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.). 4.3 Panele urządzenia Panel przedni: Na przednim panelu znajdują się: Port ETHERNET - złącze RJ-45, interfejs Ethernet Port CONSOLE - złącze DB-9, interfejs RS-232 Włącznik RESET - włączenie powoduje zresetowanie urządzenia do ustawień fabrycznych Wskazania diod LED: Dioda POWER (dla kaŝdego portu) LOCAL (dla kaŝdego portu) CURRENT Wskazanie Zielona podłączone zasilanie do portu Pomarańczowa wskazanie zdalnej / lokalnej kontroli Wskazanie wartości natęŝenia prądu [A] Panel tylni: 3

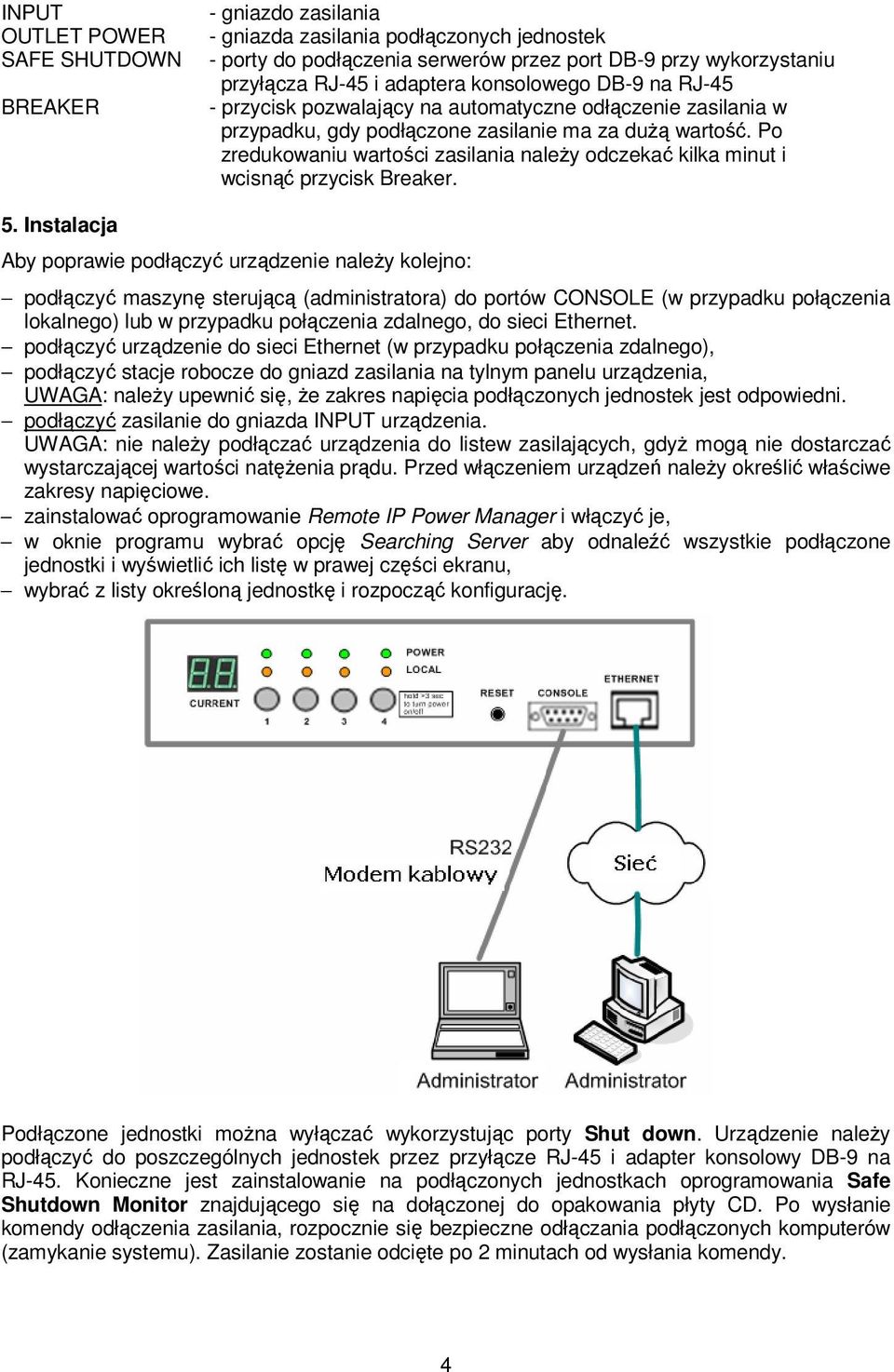

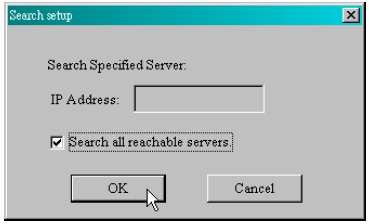

4 INPUT OUTLET POWER SAFE SHUTDOWN BREAKER - gniazdo zasilania - gniazda zasilania podłączonych jednostek - porty do podłączenia serwerów przez port DB-9 przy wykorzystaniu przyłącza RJ-45 i adaptera konsolowego DB-9 na RJ-45 - przycisk pozwalający na automatyczne odłączenie zasilania w przypadku, gdy podłączone zasilanie ma za duŝą wartość. Po zredukowaniu wartości zasilania naleŝy odczekać kilka minut i wcisnąć przycisk Breaker. 5. Instalacja Aby poprawie podłączyć urządzenie naleŝy kolejno: podłączyć maszynę sterującą (administratora) do portów CONSOLE (w przypadku połączenia lokalnego) lub w przypadku połączenia zdalnego, do sieci Ethernet. podłączyć urządzenie do sieci Ethernet (w przypadku połączenia zdalnego), podłączyć stacje robocze do gniazd zasilania na tylnym panelu urządzenia, UWAGA: naleŝy upewnić się, Ŝe zakres napięcia podłączonych jednostek jest odpowiedni. podłączyć zasilanie do gniazda INPUT urządzenia. UWAGA: nie naleŝy podłączać urządzenia do listew zasilających, gdyŝ mogą nie dostarczać wystarczającej wartości natęŝenia prądu. Przed włączeniem urządzeń naleŝy określić właściwe zakresy napięciowe. zainstalować oprogramowanie Remote IP Power Manager i włączyć je, w oknie programu wybrać opcję Searching Server aby odnaleźć wszystkie podłączone jednostki i wyświetlić ich listę w prawej części ekranu, wybrać z listy określoną jednostkę i rozpocząć konfigurację. Podłączone jednostki moŝna wyłączać wykorzystując porty Shut down. Urządzenie naleŝy podłączyć do poszczególnych jednostek przez przyłącze RJ-45 i adapter konsolowy DB-9 na RJ-45. Konieczne jest zainstalowanie na podłączonych jednostkach oprogramowania Safe Shutdown Monitor znajdującego się na dołączonej do opakowania płyty CD. Po wysłanie komendy odłączenia zasilania, rozpocznie się bezpieczne odłączania podłączonych komputerów (zamykanie systemu). Zasilanie zostanie odcięte po 2 minutach od wysłania komendy. 4

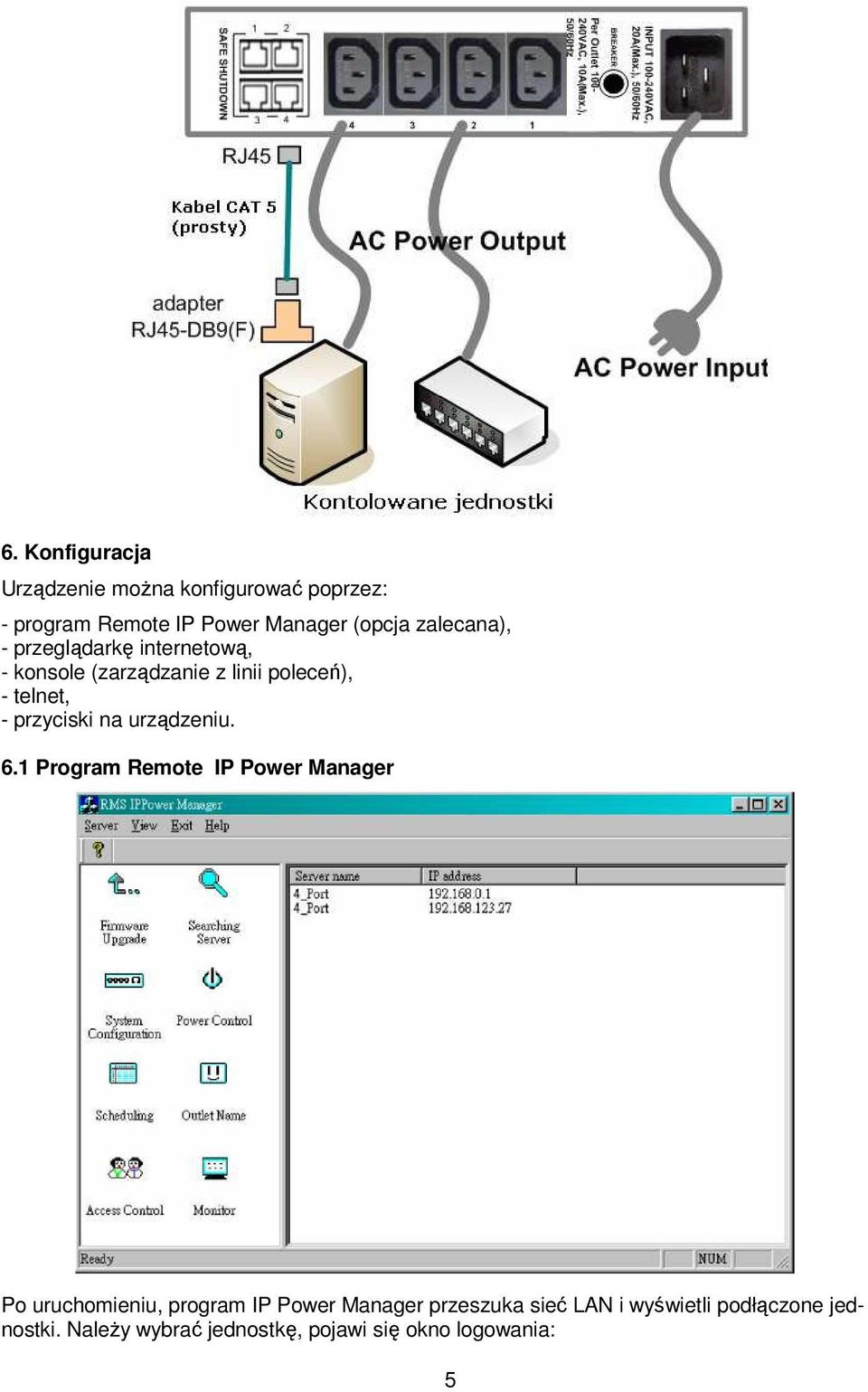

5 6. Konfiguracja Urządzenie moŝna konfigurować poprzez: - program Remote IP Power Manager (opcja zalecana), - przeglądarkę internetową, - konsole (zarządzanie z linii poleceń), - telnet, - przyciski na urządzeniu. 6.1 Program Remote IP Power Manager Po uruchomieniu, program IP Power Manager przeszuka sieć LAN i wyświetli podłączone jednostki. NaleŜy wybrać jednostkę, pojawi się okno logowania: 5

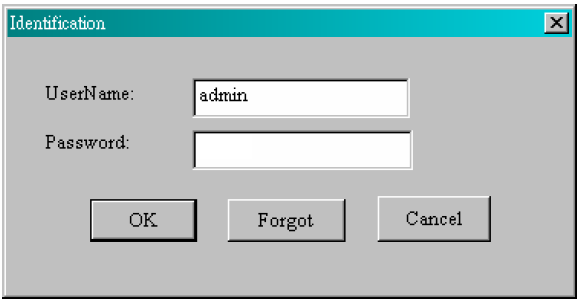

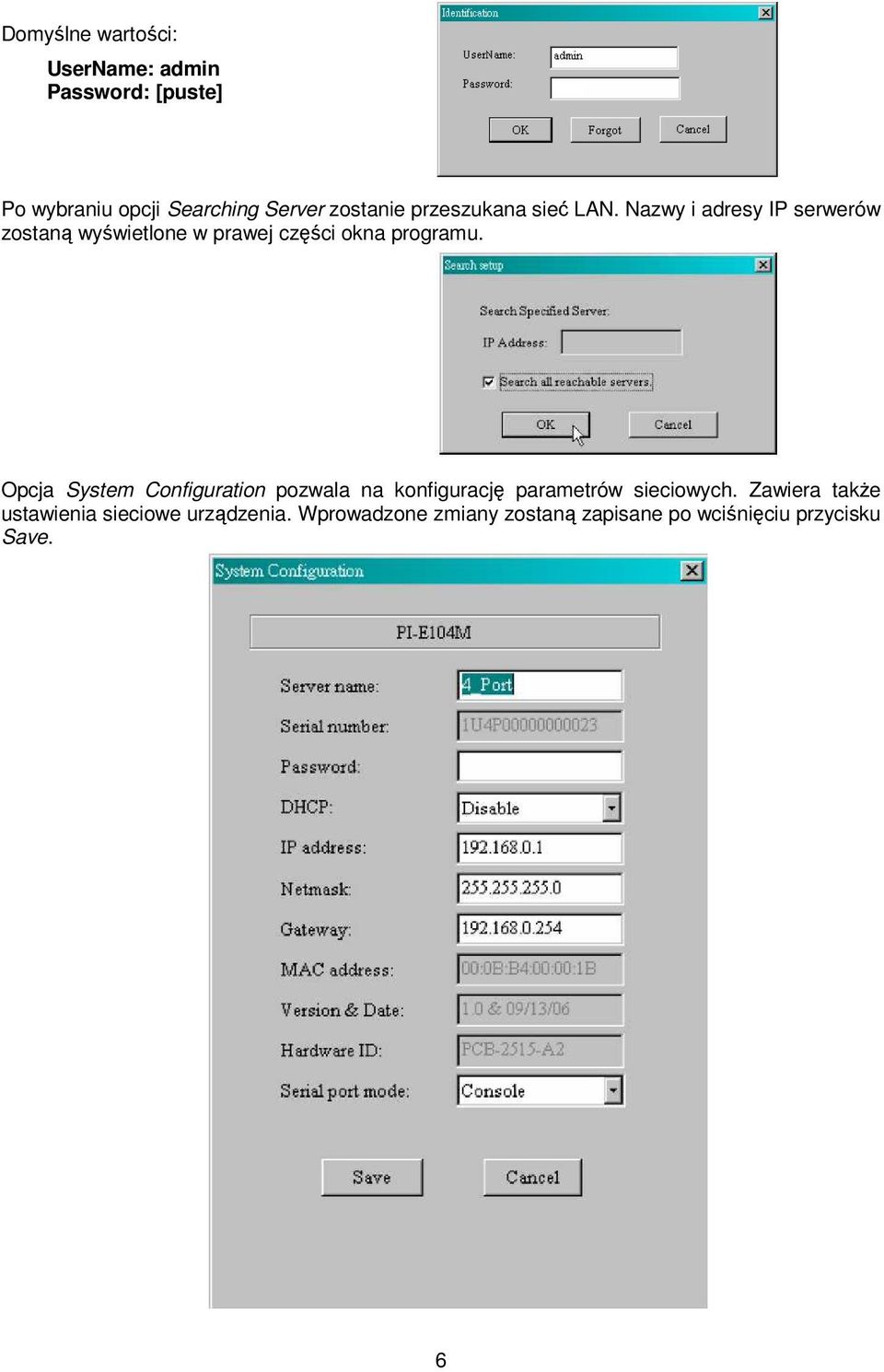

6 Domyślne wartości: UserName: admin Password: [puste] Po wybraniu opcji Searching Server zostanie przeszukana sieć LAN. Nazwy i adresy IP serwerów zostaną wyświetlone w prawej części okna programu. Opcja System Configuration pozwala na konfigurację parametrów sieciowych. Zawiera takŝe ustawienia sieciowe urządzenia. Wprowadzone zmiany zostaną zapisane po wciśnięciu przycisku Save. 6

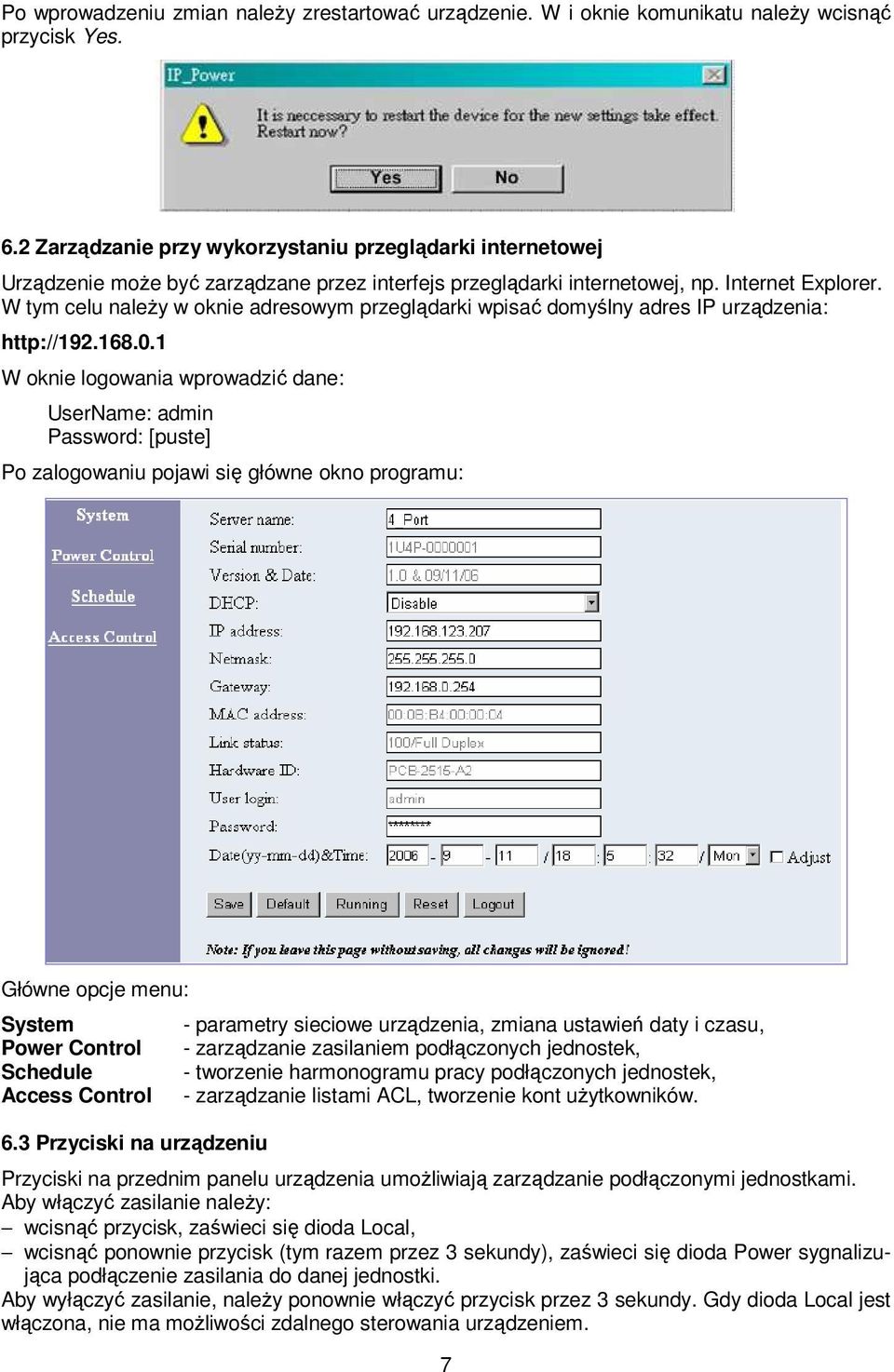

7 Po wprowadzeniu zmian naleŝy zrestartować urządzenie. W i oknie komunikatu naleŝy wcisnąć przycisk Yes. 6.2 Zarządzanie przy wykorzystaniu przeglądarki internetowej Urządzenie moŝe być zarządzane przez interfejs przeglądarki internetowej, np. Internet Explorer. W tym celu naleŝy w oknie adresowym przeglądarki wpisać domyślny adres IP urządzenia: W oknie logowania wprowadzić dane: UserName: admin Password: [puste] Po zalogowaniu pojawi się główne okno programu: Główne opcje menu: System Power Control Schedule Access Control 6.3 Przyciski na urządzeniu - parametry sieciowe urządzenia, zmiana ustawień daty i czasu, - zarządzanie zasilaniem podłączonych jednostek, - tworzenie harmonogramu pracy podłączonych jednostek, - zarządzanie listami ACL, tworzenie kont uŝytkowników. Przyciski na przednim panelu urządzenia umoŝliwiają zarządzanie podłączonymi jednostkami. Aby włączyć zasilanie naleŝy: wcisnąć przycisk, zaświeci się dioda Local, wcisnąć ponownie przycisk (tym razem przez 3 sekundy), zaświeci się dioda Power sygnalizująca podłączenie zasilania do danej jednostki. Aby wyłączyć zasilanie, naleŝy ponownie włączyć przycisk przez 3 sekundy. Gdy dioda Local jest włączona, nie ma moŝliwości zdalnego sterowania urządzeniem. 7

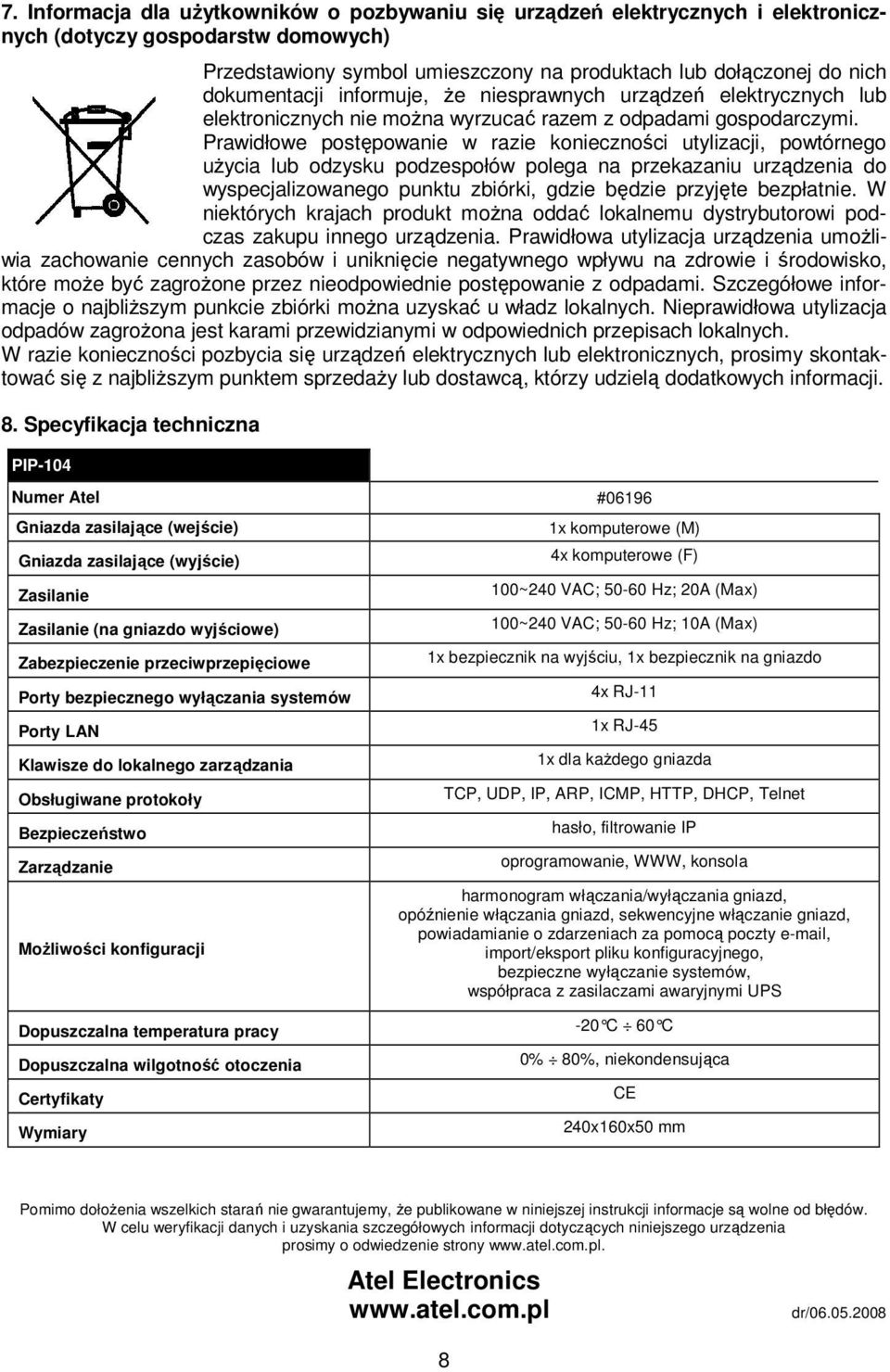

8 7. Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 8. Specyfikacja techniczna PIP-104 Numer Atel #06196 Gniazda zasilające (wejście) Gniazda zasilające (wyjście) Zasilanie Zasilanie (na gniazdo wyjściowe) Zabezpieczenie przeciwprzepięciowe Porty bezpiecznego wyłączania systemów Porty LAN Klawisze do lokalnego zarządzania Obsługiwane protokoły Bezpieczeństwo Zarządzanie MoŜliwości konfiguracji 1x komputerowe (M) 4x komputerowe (F) 100~240 VAC; Hz; 20A (Max) 100~240 VAC; Hz; 10A (Max) 1x bezpiecznik na wyjściu, 1x bezpiecznik na gniazdo 4x RJ-11 1x RJ-45 1x dla kaŝdego gniazda TCP, UDP, IP, ARP, ICMP, HTTP, DHCP, Telnet hasło, filtrowanie IP oprogramowanie, WWW, konsola harmonogram włączania/wyłączania gniazd, opóźnienie włączania gniazd, sekwencyjne włączanie gniazd, powiadamianie o zdarzeniach za pomocą poczty , import/eksport pliku konfiguracyjnego, bezpieczne wyłączanie systemów, współpraca z zasilaczami awaryjnymi UPS Dopuszczalna temperatura pracy -20 C 60 C Dopuszczalna wilgotność otoczenia Certyfikaty Wymiary 0% 80%, niekondensująca CE 240x160x50 mm Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics 8 dr/
