Model-Typ (1000) (1400) (1800) (2200) (2800) Dostawa Sterownik kotła dostarczany oddzielnie

Transkrypt

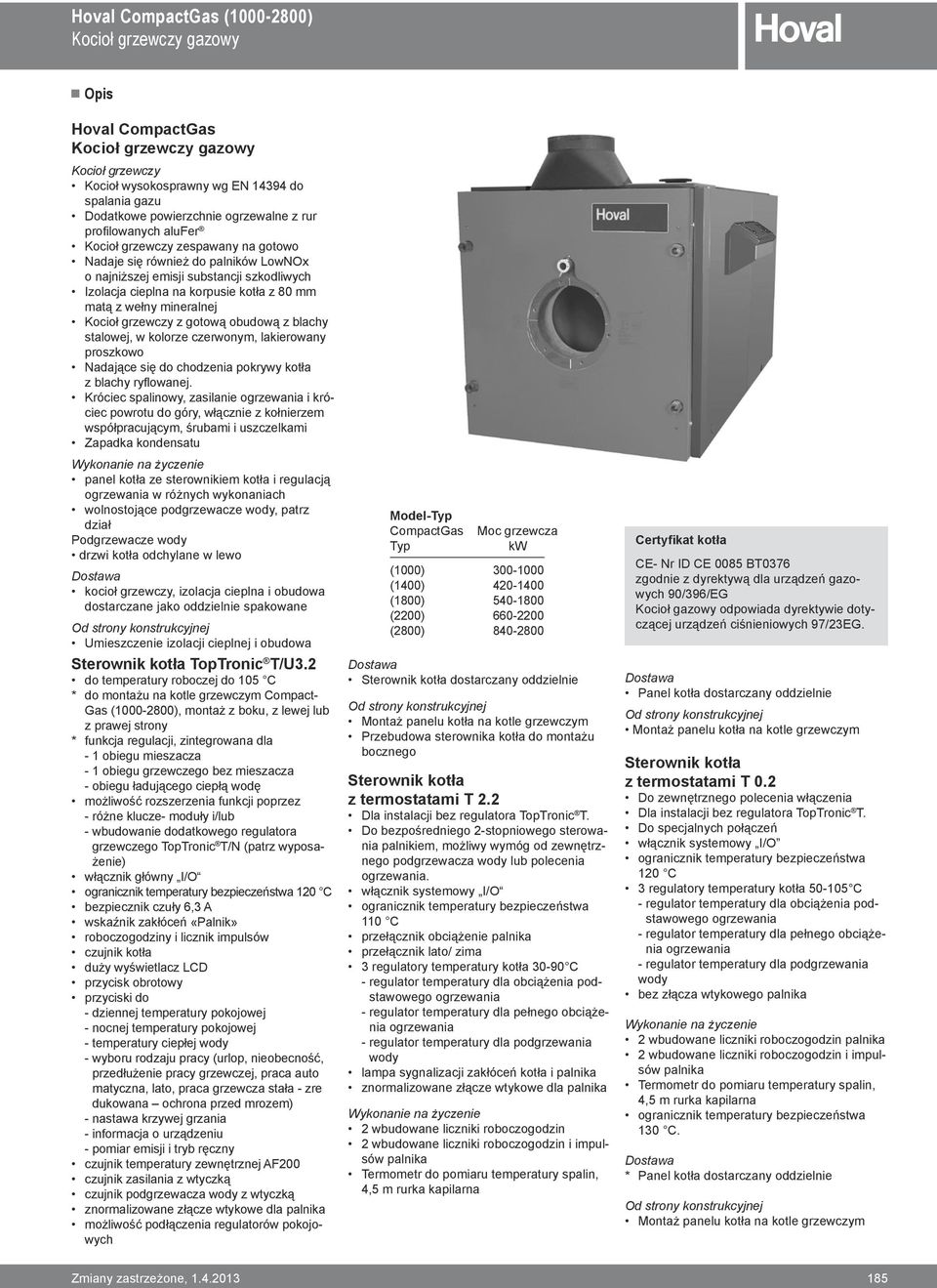

1 Kocioł grzewczy gazowy Opis Hoval CompactGas Kocioł grzewczy gazowy Kocioł grzewczy Kocioł wysokosprawny wg EN 4394 do spalania gazu Dodatkowe powierzchnie ogrzewalne z rur profilowanych alufer Kocioł grzewczy zespawany na gotowo Nadaje się również do palników LowNOx o najniższej emisji substancji szkodliwych Izolacja cieplna na korpusie kotła z 80 mm matą z wełny mineralnej Kocioł grzewczy z gotową obudową z blachy stalowej, w kolorze czerwonym, lakierowany proszkowo Nadające się do chodzenia pokrywy kotła z blachy ryflowanej. Króciec spalinowy, zasilanie ogrzewania i króciec powrotu do góry, włącznie z kołnierzem współpracującym, śrubami i uszczelkami Zapadka kondensatu Wykonanie na życzenie panel kotła ze sterownikiem kotła i regulacją ogrzewania w różnych wykonaniach wolnostojące podgrzewacze wody, patrz dział Podgrzewacze wody drzwi kotła odchylane w lewo kocioł grzewczy, izolacja cieplna i obudowa dostarczane jako oddzielnie spakowane Od strony konstrukcyjnej Umieszczenie izolacji cieplnej i obudowa Sterownik kotła opronic /U3.2 do temperatury roboczej do 05 C * do montażu na kotle grzewczym Compact- Gas ( ), montaż z boku, z lewej lub z prawej strony * funkcja regulacji, zintegrowana dla - obiegu mieszacza - obiegu grzewczego bez mieszacza - obiegu ładującego ciepłą wodę możliwość rozszerzenia funkcji poprzez - różne klucze- moduły i/lub - wbudowanie dodatkowego regulatora grzewczego opronic /N (patrz wyposażenie) włącznik główny I/O ogranicznik temperatury bezpieczeństwa 20 C bezpiecznik czuły 6,3 A wskaźnik zakłóceń «Palnik» roboczogodziny i licznik impulsów czujnik kotła duży wyświetlacz LCD przycisk obrotowy przyciski do - dziennej temperatury pokojowej - nocnej temperatury pokojowej - temperatury ciepłej wody - wyboru rodzaju pracy (urlop, nieobecność, przedłużenie pracy grzewczej, praca auto matyczna, lato, praca grzewcza stała - zre dukowana ochrona przed mrozem) - nastawa krzywej grzania - informacja o urządzeniu - pomiar emisji i tryb ręczny czujnik temperatury zewnętrznej AF200 czujnik zasilania z wtyczką czujnik podgrzewacza wody z wtyczką znormalizowane złącze wtykowe dla palnika możliwość podłączenia regulatorów pokojowych Model-yp CompactGas yp Moc grzewcza kw (000) (400) (800) (2200) (2800) Sterownik kotła dostarczany oddzielnie Od strony konstrukcyjnej Montaż panelu kotła na kotle grzewczym Przebudowa sterownika kotła do montażu bocznego Sterownik kotła z termostatami 2.2 Dla instalacji bez regulatora opronic. Do bezpośredniego 2-stopniowego sterowania palnikiem, możliwy wymóg od zewnętrznego podgrzewacza wody lub polecenia ogrzewania. włącznik systemowy I/O ogranicznik temperatury bezpieczeństwa 0 C przełącznik obciążenie palnika przełącznik lato/ zima 3 regulatory temperatury kotła C - regulator temperatury dla obciążenia podstawowego ogrzewania - regulator temperatury dla pełnego obciążenia ogrzewania - regulator temperatury dla podgrzewania wody lampa sygnalizacji zakłóceń kotła i palnika znormalizowane złącze wtykowe dla palnika Wykonanie na życzenie 2 wbudowane liczniki roboczogodzin 2 wbudowane liczniki roboczogodzin i impulsów palnika ermometr do pomiaru temperatury spalin, 4,5 m rurka kapilarna Certyfikat kotła CE- Nr ID CE 0085 B0376 zgodnie z dyrektywą dla urządzeń gazowych 90/396/EG Kocioł gazowy odpowiada dyrektywie dotyczącej urządzeń ciśnieniowych 97/23EG. Panel kotła dostarczany oddzielnie Od strony konstrukcyjnej Montaż panelu kotła na kotle grzewczym Sterownik kotła z termostatami 0.2 Do zewnętrznego polecenia włączenia Dla instalacji bez regulatora opronic. Do specjalnych połączeń włącznik systemowy I/O ogranicznik temperatury bezpieczeństwa 20 C 3 regulatory temperatury kotła C - regulator temperatury dla obciążenia podstawowego ogrzewania - regulator temperatury dla pełnego obciążenia ogrzewania - regulator temperatury dla podgrzewania wody bez złącza wtykowego palnika Wykonanie na życzenie 2 wbudowane liczniki roboczogodzin palnika 2 wbudowane liczniki roboczogodzin i impulsów palnika ermometr do pomiaru temperatury spalin, 4,5 m rurka kapilarna ogranicznik temperatury bezpieczeństwa 30 C. * Panel kotła dostarczany oddzielnie Od strony konstrukcyjnej Montaż panelu kotła na kotle grzewczym Zmiany zastrzeżone,

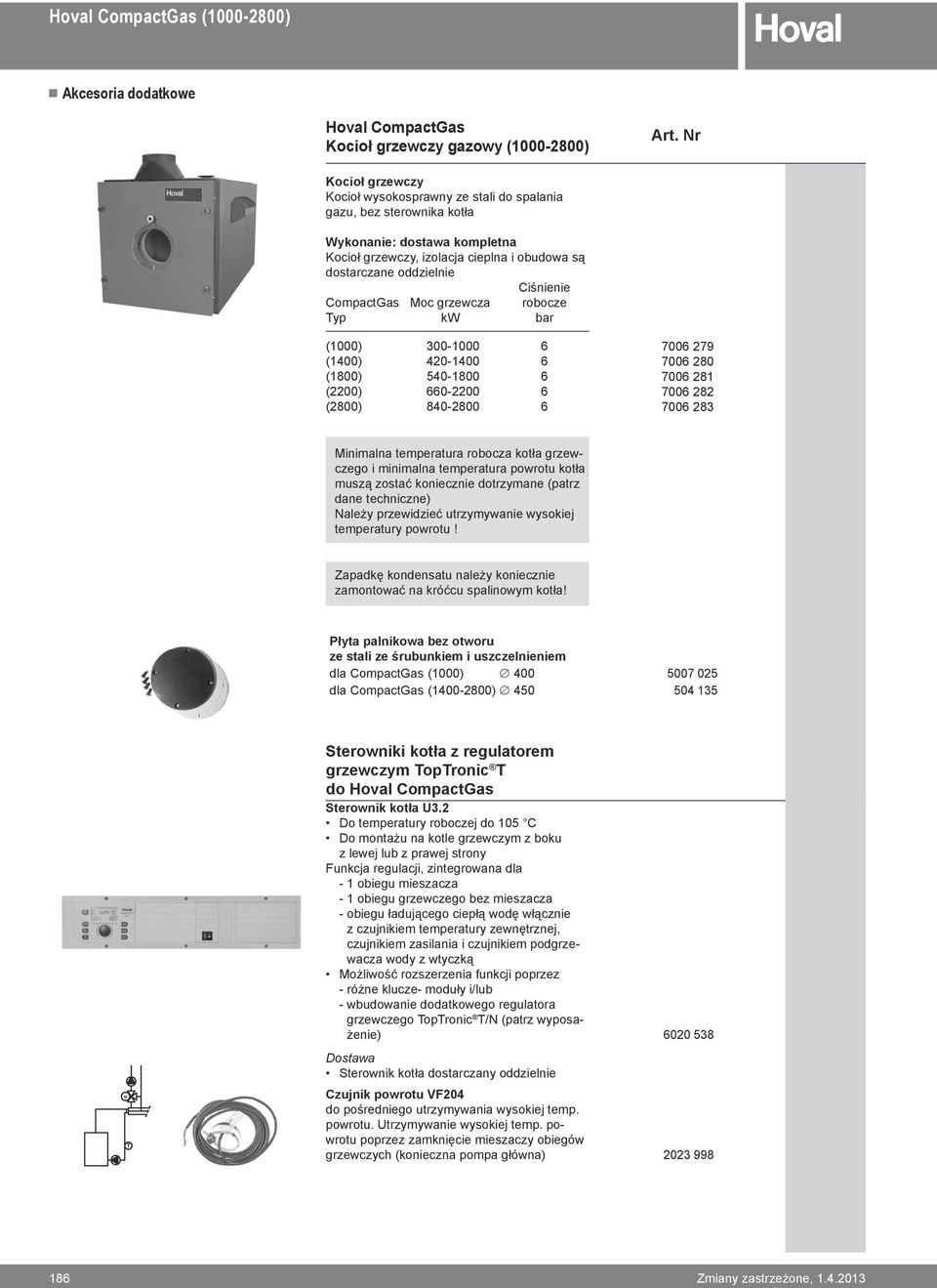

2 Akcesoria dodatkowe Hoval CompactGas Kocioł grzewczy gazowy ( ) Art. Nr Kocioł grzewczy Kocioł wysokosprawny ze stali do spalania gazu, bez sterownika kotła Wykonanie: dostawa kompletna Kocioł grzewczy, izolacja cieplna i obudowa są dostarczane oddzielnie Ciśnienie CompactGas Moc grzewcza robocze yp kw bar (000) (400) (800) (2200) (2800) , , , Minimalna temperatura robocza kotła grzewczego i minimalna temperatura powrotu kotła muszą zostać koniecznie dotrzymane (patrz dane techniczne) Należy przewidzieć utrzymywanie wysokiej temperatury powrotu! Zapadkę kondensatu należy koniecznie zamontować na króćcu spalinowym kotła! Płyta palnikowa bez otworu ze stali ze śrubunkiem i uszczelnieniem dla CompactGas (000) ,00 dla CompactGas ( ) auf Anfrage M Sterowniki kotła z regulatorem grzewczym opronic do Hoval CompactGas Sterownik kotła U3.2 Do temperatury roboczej do 05 C Do montażu na kotle grzewczym z boku z lewej lub z prawej strony Funkcja regulacji, zintegrowana dla - obiegu mieszacza - obiegu grzewczego bez mieszacza - obiegu ładującego ciepłą wodę włącznie z czujnikiem temperatury zewnętrznej, czujnikiem zasilania i czujnikiem podgrzewacza wody z wtyczką Możliwość rozszerzenia funkcji poprzez - różne klucze- moduły i/lub - wbudowanie dodatkowego regulatora grzewczego opronic /N (patrz wyposażenie) XXX. Sterownik kotła dostarczany oddzielnie Czujnik powrotu VF204 do pośredniego utrzymywania wysokiej temp. powrotu. Utrzymywanie wysokiej temp. powrotu poprzez zamknięcie mieszaczy obiegów grzewczych (konieczna pompa główna) XXX. 86 Zmiany zastrzeżone,.4.203

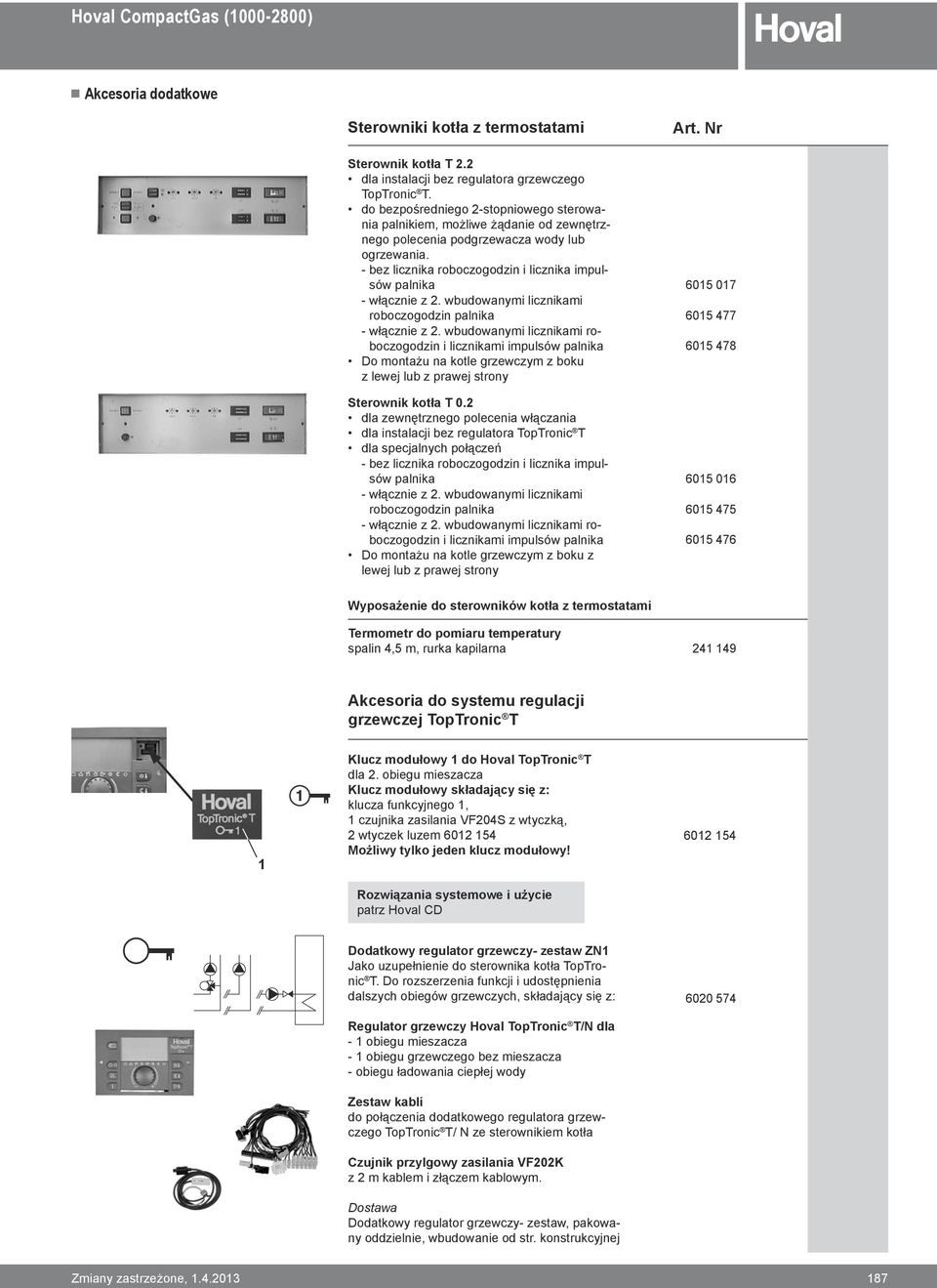

3 Akcesoria dodatkowe Sterowniki kotła z termostatami Art. Nr Sterownik kotła 2.2 dla instalacji bez regulatora grzewczego opronic. do bezpośredniego 2-stopniowego sterowania palnikiem, możliwe żądanie od zewnętrznego polecenia podgrzewacza wody lub ogrzewania. - bez licznika roboczogodzin i licznika impulsów palnika XXX. - włącznie z 2. wbudowanymi licznikami roboczogodzin palnika XXX. - włącznie z 2. wbudowanymi licznikami roboczogodzin i licznikami impulsów palnika Do montażu na kotle grzewczym z boku z lewej lub z prawej strony XXX. Sterownik kotła 0.2 dla zewnętrznego polecenia włączania dla instalacji bez regulatora opronic dla specjalnych połączeń - bez licznika roboczogodzin i licznika impulsów palnika XXX. - włącznie z 2. wbudowanymi licznikami roboczogodzin palnika XXX. - włącznie z 2. wbudowanymi licznikami roboczogodzin i licznikami impulsów palnika Do montażu na kotle grzewczym z boku z lewej lub z prawej strony XXX. Wyposażenie do sterowników kotła z termostatami ermometr do pomiaru temperatury spalin 4,5 m, rurka kapilarna ,70 Akcesoria do systemu regulacji grzewczej opronic Klucz modułowy do Hoval opronic dla 2. obiegu mieszacza Klucz modułowy składający się z: klucza funkcyjnego, czujnika zasilania VF204S z wtyczką, 2 wtyczek luzem Możliwy tylko jeden klucz modułowy! ,00 Rozwiązania systemowe i użycie patrz Hoval CD Dodatkowy regulator grzewczy- zestaw ZN Jako uzupełnienie do sterownika kotła opronic. Do rozszerzenia funkcji i udostępnienia dalszych obiegów grzewczych, składający się z: Regulator grzewczy Hoval opronic /N dla - obiegu mieszacza - obiegu grzewczego bez mieszacza - obiegu ładowania ciepłej wody Zestaw kabli do połączenia dodatkowego regulatora grzewczego opronic / N ze sterownikiem kotła Czujnik przylgowy zasilania VF202K z 2 m kablem i złączem kablowym. Dodatkowy regulator grzewczy- zestaw, pakowany oddzielnie, wbudowanie od str. konstrukcyjnej Zmiany zastrzeżone,

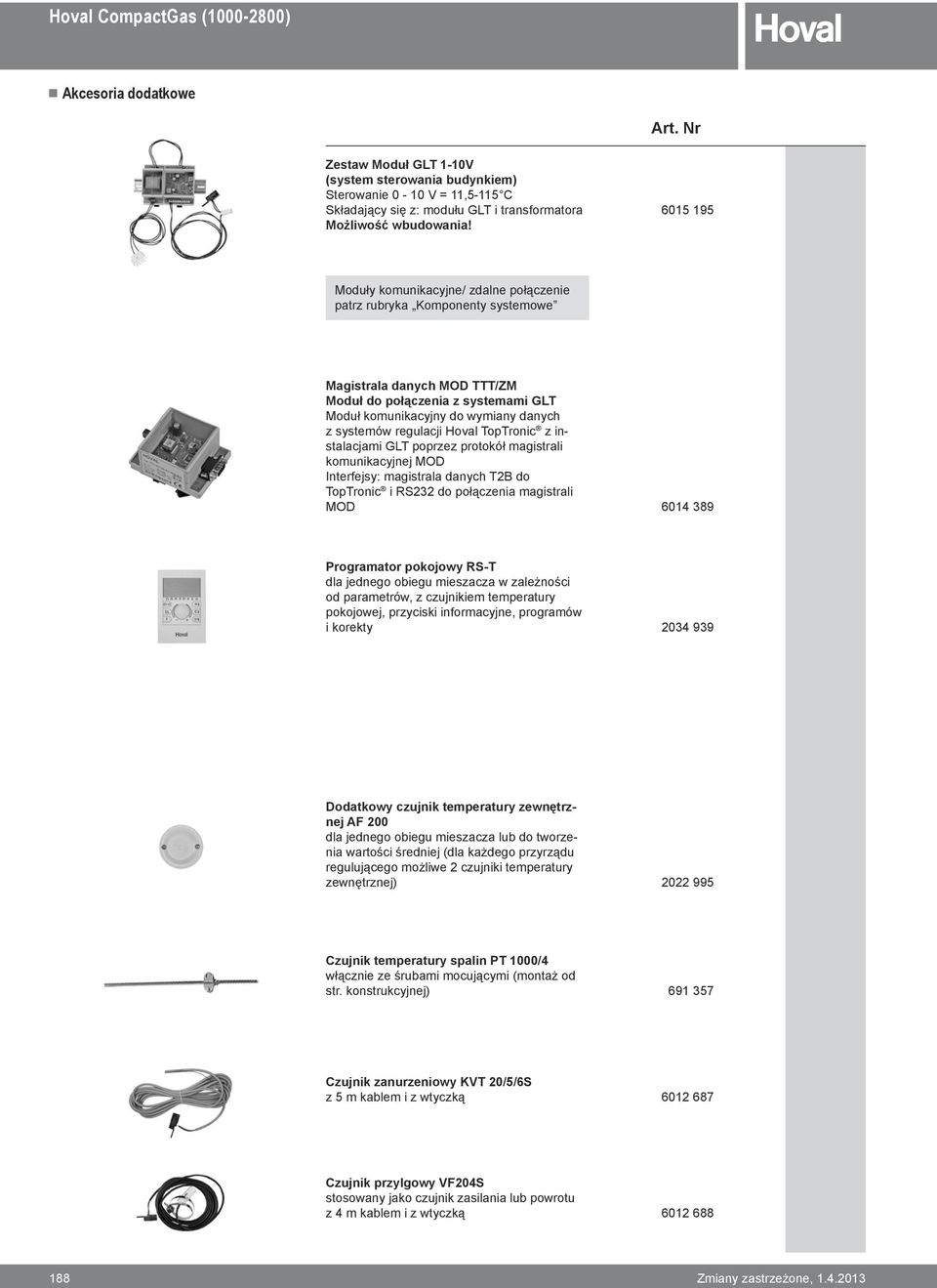

4 Akcesoria dodatkowe Art. Nr Zestaw Moduł GL -0V (system sterowania budynkiem) Sterowanie 0-0 V =,5-5 C Składający się z: modułu GL i transformatora Możliwość wbudowania! Moduły komunikacyjne/ zdalne połączenie patrz rubryka Komponenty systemowe Magistrala danych MOD /ZM Moduł do połączenia z systemami GL Moduł komunikacyjny do wymiany danych z systemów regulacji Hoval opronic z instalacjami GL poprzez protokół magistrali komunikacyjnej MOD Interfejsy: magistrala danych 2B do opronic i RS232 do połączenia magistrali MOD XXX. Programator pokojowy RS- dla jednego obiegu mieszacza w zależności od parametrów, z czujnikiem temperatury pokojowej, przyciski informacyjne, programów i korekty ,00 Dodatkowy czujnik temperatury zewnętrznej AF 200 dla jednego obiegu mieszacza lub do tworzenia wartości średniej (dla każdego przyrządu regulującego możliwe 2 czujniki temperatury zewnętrznej) ,00 Czujnik temperatury spalin P 000/4 włącznie ze śrubami mocującymi (montaż od str. konstrukcyjnej) ,00 Czujnik zanurzeniowy KV 20/5/6S z 5 m kablem i z wtyczką ,00 Czujnik przylgowy VF204S stosowany jako czujnik zasilania lub powrotu z 4 m kablem i z wtyczką ,00 88 Zmiany zastrzeżone,.4.203

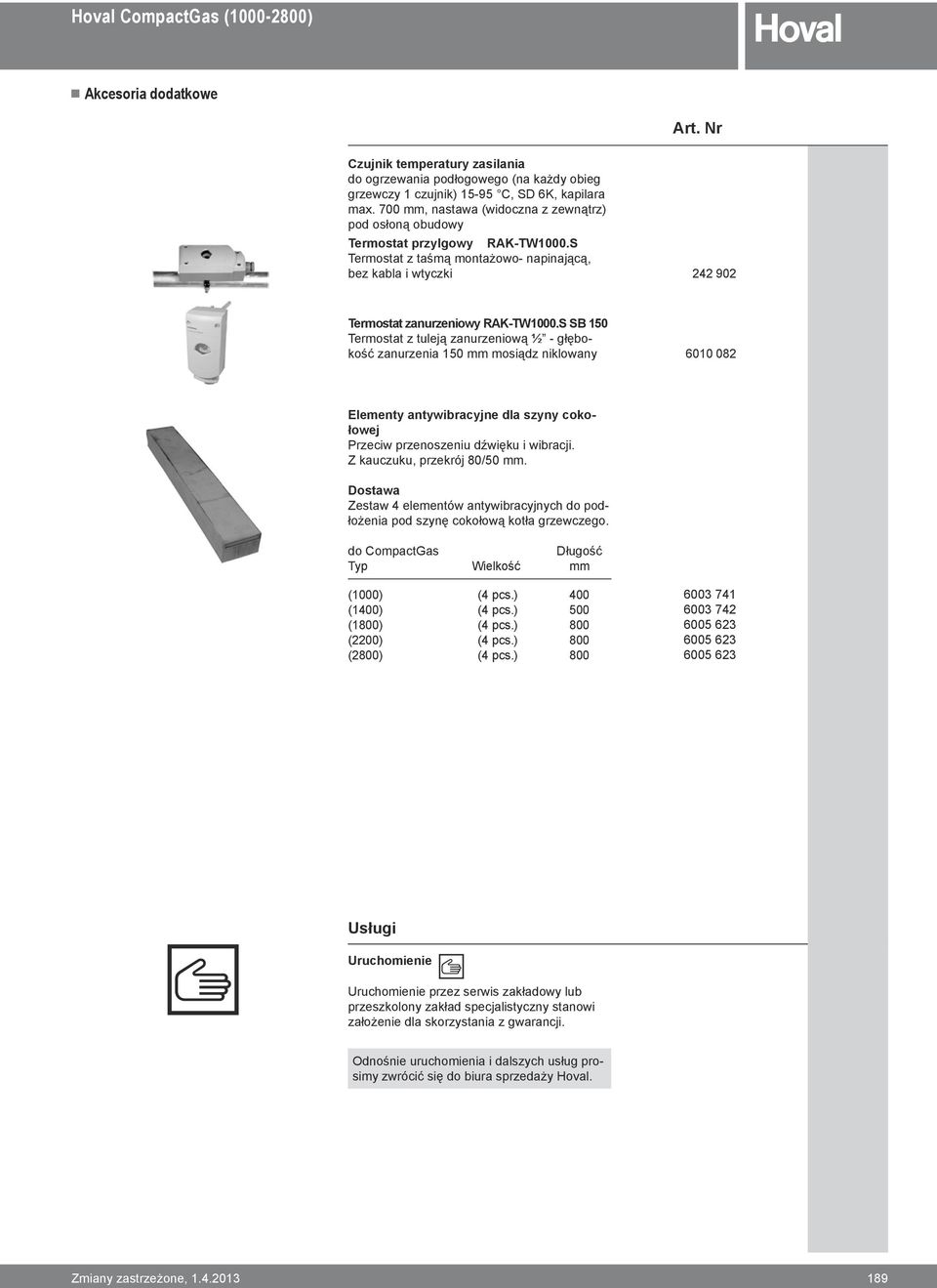

5 Akcesoria dodatkowe Czujnik temperatury zasilania do ogrzewania podłogowego (na każdy obieg grzewczy czujnik) 5-95 C, SD 6K, kapilara max. 700 mm, nastawa (widoczna z zewnątrz) pod osłoną obudowy Art. Nr ermostat przylgowy RAK-W000.S ermostat z taśmą montażowo- napinającą, bez kabla i wtyczki ermostat zanurzeniowy RAK-W000.S SB 50 ermostat z tuleją zanurzeniową ½ - głębokość zanurzenia 50 mm mosiądz niklowany Elementy antywibracyjne dla szyny cokołowej Przeciw przenoszeniu dźwięku i wibracji. Z kauczuku, przekrój 80/50 mm. Zestaw 4 elementów antywibracyjnych do podłożenia pod szynę cokołową kotła grzewczego. do CompactGas Długość yp Wielkość mm (000) (4 pcs.) 400 (400) (4 pcs.) 500 (800) (4 pcs.) 800 (2200) (4 pcs.) 800 (2800) (4 pcs.) , , , Usługi Uruchomienie auf Anfrage Uruchomienie przez serwis zakładowy lub przeszkolony zakład specjalistyczny stanowi założenie dla skorzystania z gwarancji. Odnośnie uruchomienia i dalszych usług prosimy zwrócić się do biura sprzedaży Hoval. Zmiany zastrzeżone,

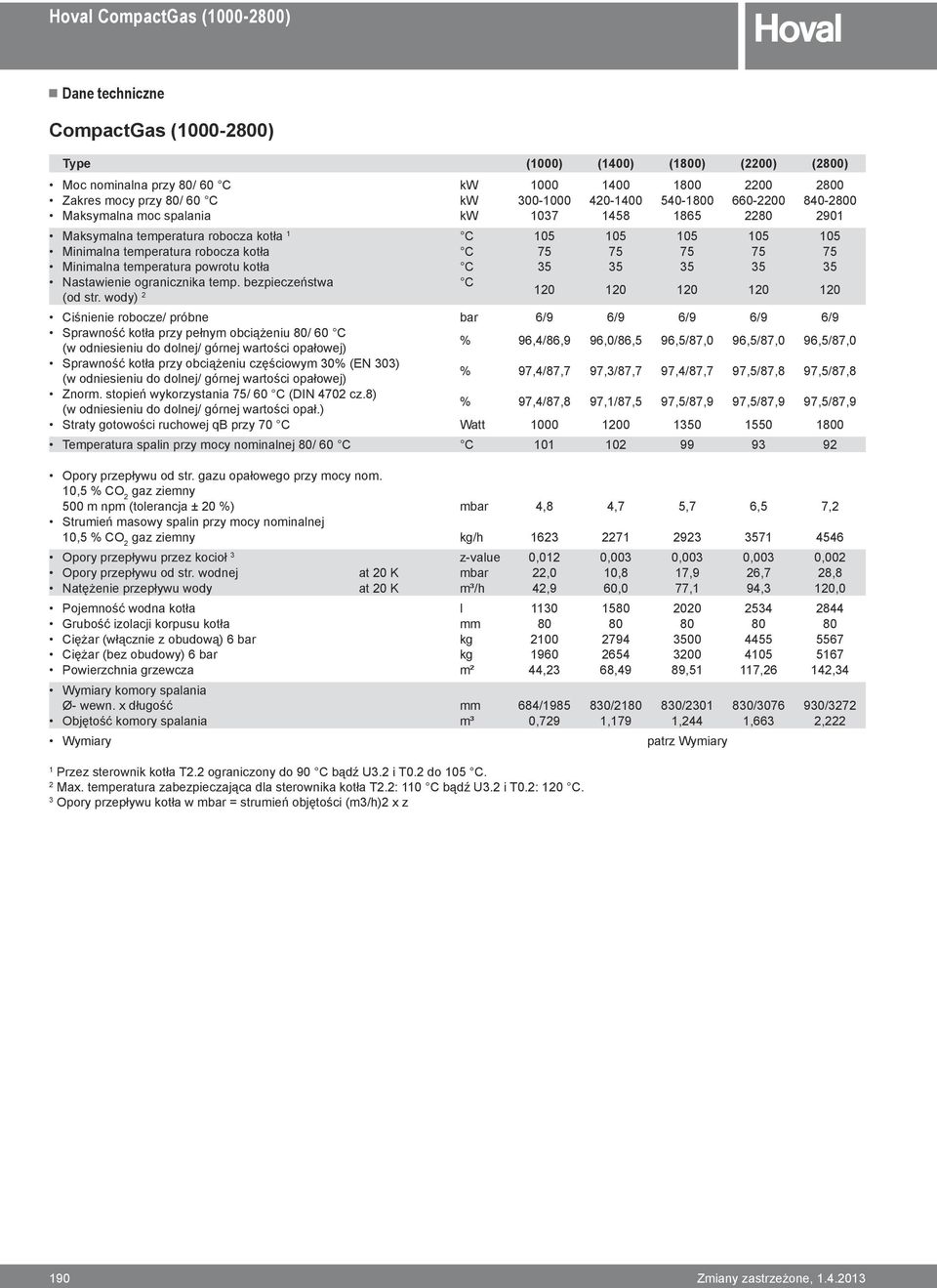

6 Dane techniczne CompactGas ( ) ype (000) (400) (800) (2200) (2800) Moc nominalna przy 80/ 60 C kw Zakres mocy przy 80/ 60 C kw Maksymalna moc spalania kw Maksymalna temperatura robocza kotła C Minimalna temperatura robocza kotła C Minimalna temperatura powrotu kotła C Nastawienie ogranicznika temp. bezpieczeństwa C (od str. wody) Ciśnienie robocze/ próbne bar 6/9 6/9 6/9 6/9 6/9 Sprawność kotła przy pełnym obciążeniu 80/ 60 C (w odniesieniu do dolnej/ górnej wartości opałowej) % 96,4/86,9 96,0/86,5 96,5/87,0 96,5/87,0 96,5/87,0 Sprawność kotła przy obciążeniu częściowym 30% (EN 303) (w odniesieniu do dolnej/ górnej wartości opałowej) % 97,4/87,7 97,3/87,7 97,4/87,7 97,5/87,8 97,5/87,8 Znorm. stopień wykorzystania 75/ 60 C (DIN 4702 cz.8) (w odniesieniu do dolnej/ górnej wartości opał.) % 97,4/87,8 97,/87,5 97,5/87,9 97,5/87,9 97,5/87,9 Straty gotowości ruchowej qb przy 70 C Watt emperatura spalin przy mocy nominalnej 80/ 60 C C Opory przepływu od str. gazu opałowego przy mocy nom. 0,5 % CO 2 gaz ziemny 500 m npm (tolerancja ± 20 %) mbar 4,8 4,7 5,7 6,5 7,2 Strumień masowy spalin przy mocy nominalnej 0,5 % CO 2 gaz ziemny kg/h Opory przepływu przez kocioł 3 z-value 0,02 0,003 0,003 0,003 0,002 Opory przepływu od str. wodnej at 20 K mbar 22,0 0,8 7,9 26,7 28,8 Natężenie przepływu wody at 20 K m³/h 42,9 60,0 77, 94,3 20,0 Pojemność wodna kotła l Grubość izolacji korpusu kotła mm Ciężar (włącznie z obudową) 6 bar kg Ciężar (bez obudowy) 6 bar kg Powierzchnia grzewcza m² 44,23 68,49 89,5 7,26 42,34 Wymiary komory spalania Ø- wewn. x długość mm 684/ / / / /3272 Objętość komory spalania m³ 0,729,79,244,663 2,222 Wymiary Przez sterownik kotła 2.2 ograniczony do 90 C bądź U3.2 i 0.2 do 05 C. 2 Max. temperatura zabezpieczająca dla sterownika kotła 2.2: 0 C bądź U3.2 i 0.2: 20 C. 3 Opory przepływu kotła w mbar = strumień objętości (m3/h)2 x z patrz Wymiary 90 Zmiany zastrzeżone,.4.203

7 Dane techniczne Wykres temperatury spalin i mocy emperatura spalin ( C) Moc nominalna (kw) kw = moc kotła C = temperatura spalin przy oczyszczonej powierzchni grzewczej, temperatura zasilania kotła 80 C, temperatura powrotu 60 C (pomiar pola zgodnie z DIN 4702) praca z gazem ziemnym H, λ =,5 przy pełnym obciążeniu palnika (CO2 gaz ziemny H = 0,5 %) redukcja temperatury wody w kotle o -0 K powoduje redukcję temperatury spalin o ok. 6-8 K Zmiana współczynniku nadmiaru powietrza λ o ± 0,09 powoduje zmianę temperatury spalin ± 8 K Opory od strony gazu opałowego emperatura spalin ( C) Moc kotła (kw) Zmiany zastrzeżone,

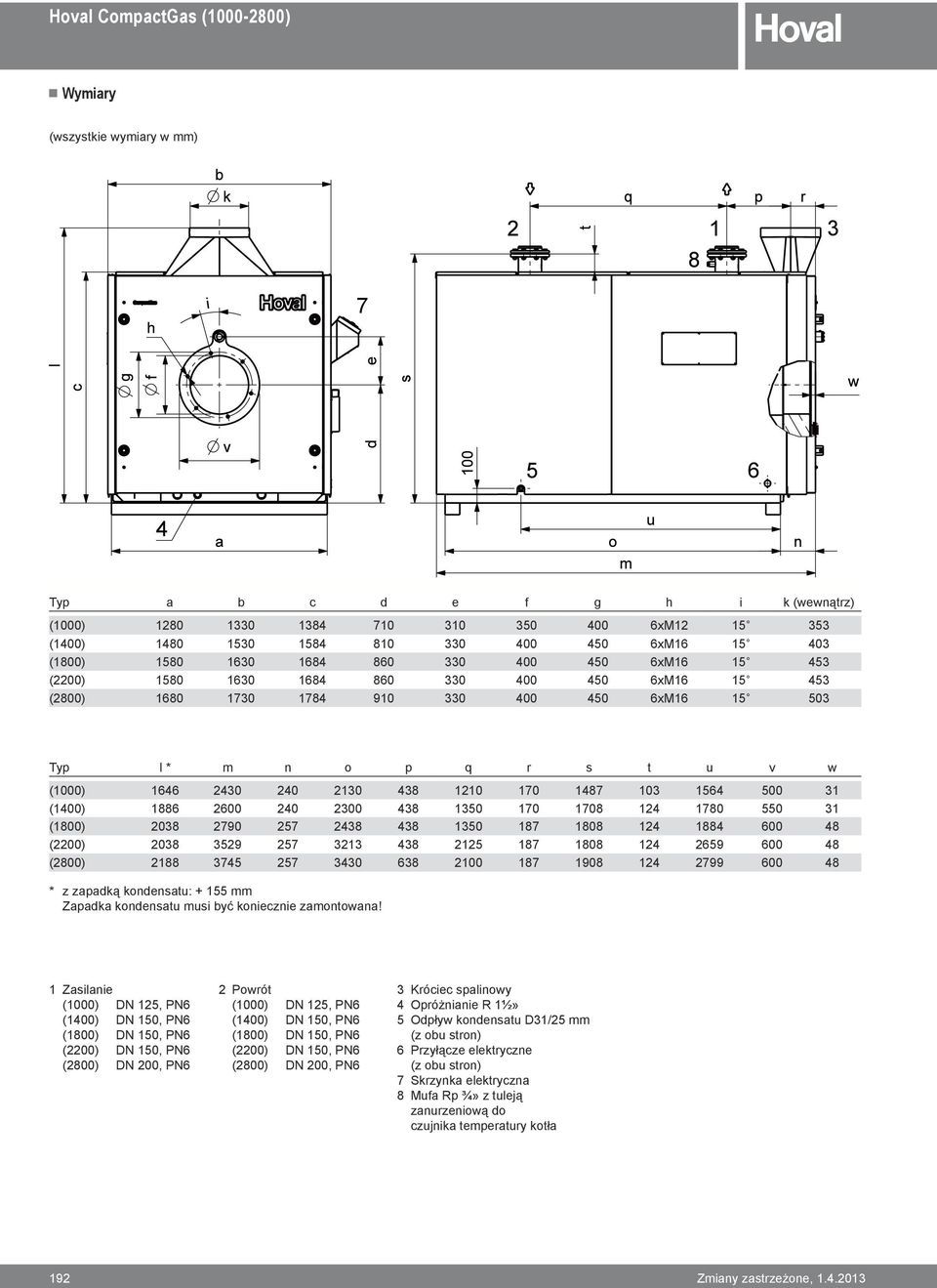

8 Wymiary (wszystkie wymiary w mm) yp a b c d e f g h i k (wewnątrz) (000) xM (400) xM (800) xM (2200) xM (2800) xM yp l * m n o p q r s t u v w (000) (400) (800) (2200) (2800) * z zapadką kondensatu: + 55 mm Zapadka kondensatu musi być koniecznie zamontowana! Zasilanie (000) DN 25, PN6 (400) DN 50, PN6 (800) DN 50, PN6 (2200) DN 50, PN6 (2800) DN 200, PN6 2 Powrót (000) DN 25, PN6 (400) DN 50, PN6 (800) DN 50, PN6 (2200) DN 50, PN6 (2800) DN 200, PN6 3 Króciec spalinowy 4 Opróżnianie R ½» 5 Odpływ kondensatu D3/25 mm (z obu stron) 6 Przyłącze elektryczne (z obu stron) 7 Skrzynka elektryczna 8 Mufa Rp ¾» z tuleją zanurzeniową do czujnika temperatury kotła 92 Zmiany zastrzeżone,.4.203

9 Wymiary Wymiary bez izolacji cieplnej i obudowy Kocioł grzewczy włącznie z kołnierzem wychylnym Króciec bez kolektora spalin (Wszystkie wymiary w mm) yp a b * c d e f g h i k (wewnątrz) (000) xM (400) xM (800) xM (2200) xM (2800) xM yp l m n o p q r s t DN (000) (400) (800) (2200) (2800) * z zapadką kondensatu: + 55 mm Zapadka kondensatu musi być koniecznie zamontowana! Wymiary komory spalania ype A B C D E (000) (400) (800) (2200) (2800) Zmiany zastrzeżone,

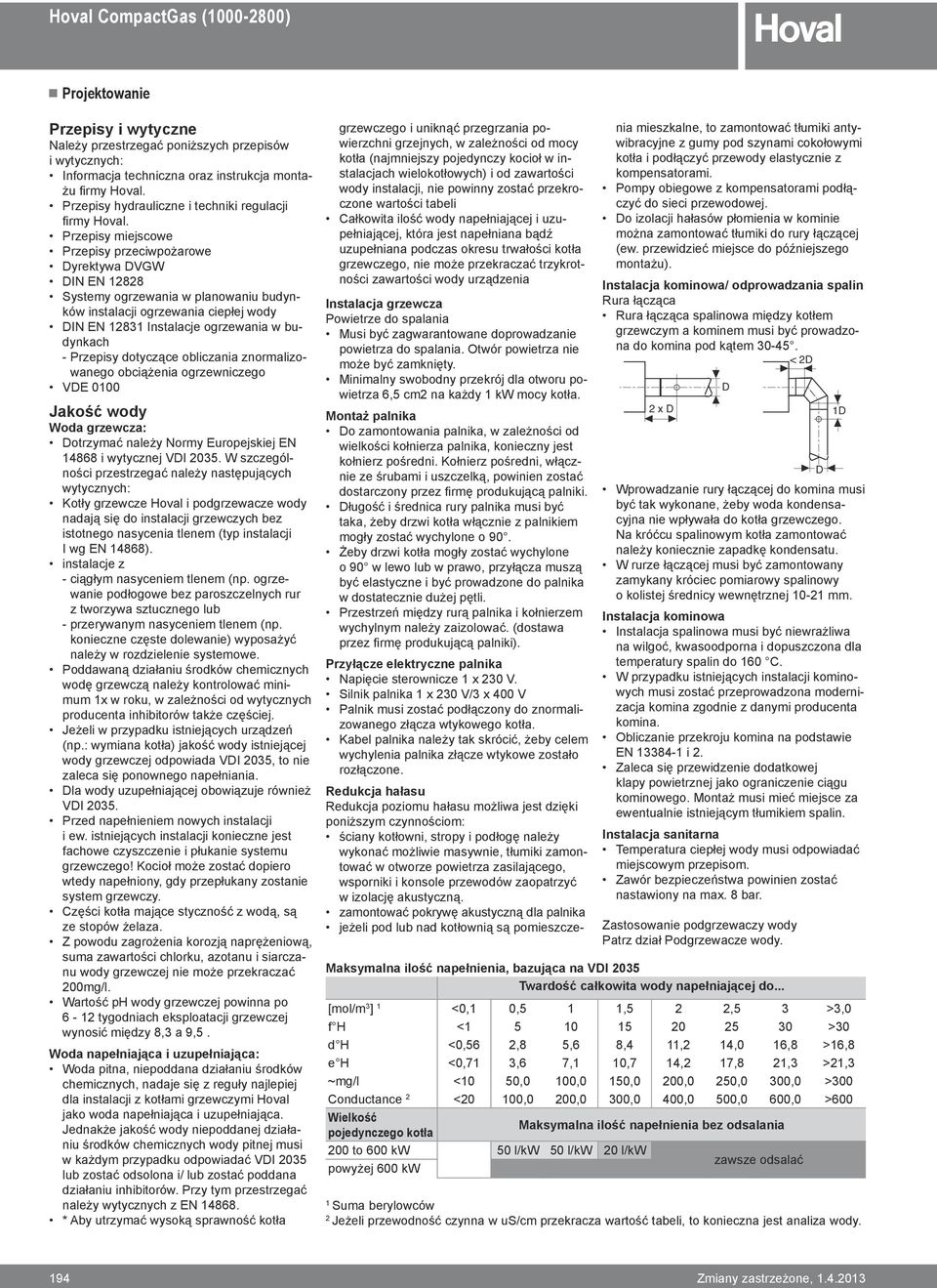

10 Projektowanie Przepisy i wytyczne Należy przestrzegać poniższych przepisów i wytycznych: Informacja techniczna oraz instrukcja montażu firmy Hoval. Przepisy hydrauliczne i techniki regulacji firmy Hoval. Przepisy miejscowe Przepisy przeciwpożarowe Dyrektywa DVGW DIN EN 2828 Systemy ogrzewania w planowaniu budynków instalacji ogrzewania ciepłej wody DIN EN 283 Instalacje ogrzewania w budynkach - Przepisy dotyczące obliczania znormalizowanego obciążenia ogrzewniczego VDE 000 Jakość wody Woda grzewcza: Dotrzymać należy Normy Europejskiej EN 4868 i wytycznej VDI W szczególności przestrzegać należy następujących wytycznych: Kotły grzewcze Hoval i podgrzewacze wody nadają się do instalacji grzewczych bez istotnego nasycenia tlenem (typ instalacji I wg EN 4868). instalacje z - ciągłym nasyceniem tlenem (np. ogrzewanie podłogowe bez paroszczelnych rur z tworzywa sztucznego lub - przerywanym nasyceniem tlenem (np. konieczne częste dolewanie) wyposażyć należy w rozdzielenie systemowe. Poddawaną działaniu środków chemicznych wodę grzewczą należy kontrolować minimum x w roku, w zależności od wytycznych producenta inhibitorów także częściej. Jeżeli w przypadku istniejących urządzeń (np.: wymiana kotła) jakość wody istniejącej wody grzewczej odpowiada VDI 2035, to nie zaleca się ponownego napełniania. Dla wody uzupełniającej obowiązuje również VDI Przed napełnieniem nowych instalacji i ew. istniejących instalacji konieczne jest fachowe czyszczenie i płukanie systemu grzewczego! Kocioł może zostać dopiero wtedy napełniony, gdy przepłukany zostanie system grzewczy. Części kotła mające styczność z wodą, są ze stopów żelaza. Z powodu zagrożenia korozją naprężeniową, suma zawartości chlorku, azotanu i siarczanu wody grzewczej nie może przekraczać 200mg/l. Wartość ph wody grzewczej powinna po 6-2 tygodniach eksploatacji grzewczej wynosić między 8,3 a 9,5. Woda napełniająca i uzupełniająca: Woda pitna, niepoddana działaniu środków chemicznych, nadaje się z reguły najlepiej dla instalacji z kotłami grzewczymi Hoval jako woda napełniająca i uzupełniająca. Jednakże jakość wody niepoddanej działaniu środków chemicznych wody pitnej musi w każdym przypadku odpowiadać VDI 2035 lub zostać odsolona i/ lub zostać poddana działaniu inhibitorów. Przy tym przestrzegać należy wytycznych z EN * Aby utrzymać wysoką sprawność kotła grzewczego i uniknąć przegrzania powierzchni grzejnych, w zależności od mocy kotła (najmniejszy pojedynczy kocioł w instalacjach wielokotłowych) i od zawartości wody instalacji, nie powinny zostać przekroczone wartości tabeli Całkowita ilość wody napełniającej i uzupełniającej, która jest napełniana bądź uzupełniana podczas okresu trwałości kotła grzewczego, nie może przekraczać trzykrotności zawartości wody urządzenia Instalacja grzewcza Powietrze do spalania Musi być zagwarantowane doprowadzanie powietrza do spalania. Otwór powietrza nie może być zamknięty. Minimalny swobodny przekrój dla otworu powietrza 6,5 cm2 na każdy kw mocy kotła. Montaż palnika Do zamontowania palnika, w zależności od wielkości kołnierza palnika, konieczny jest kołnierz pośredni. Kołnierz pośredni, włącznie ze śrubami i uszczelką, powinien zostać dostarczony przez firmę produkującą palniki. Długość i średnica rury palnika musi być taka, żeby drzwi kotła włącznie z palnikiem mogły zostać wychylone o 90. Żeby drzwi kotła mogły zostać wychylone o 90 w lewo lub w prawo, przyłącza muszą być elastyczne i być prowadzone do palnika w dostatecznie dużej pętli. Przestrzeń między rurą palnika i kołnierzem wychylnym należy zaizolować. (dostawa przez firmę produkującą palniki). Przyłącze elektryczne palnika Napięcie sterownicze x 230 V. Silnik palnika x 230 V/3 x 400 V Palnik musi zostać podłączony do znormalizowanego złącza wtykowego kotła. Kabel palnika należy tak skrócić, żeby celem wychylenia palnika złącze wtykowe zostało rozłączone. Redukcja hałasu Redukcja poziomu hałasu możliwa jest dzięki poniższym czynnościom: ściany kotłowni, stropy i podłogę należy wykonać możliwie masywnie, tłumiki zamontować w otworze powietrza zasilającego, wsporniki i konsole przewodów zaopatrzyć w izolację akustyczną. zamontować pokrywę akustyczną dla palnika jeżeli pod lub nad kotłownią są pomieszczenia mieszkalne, to zamontować tłumiki antywibracyjne z gumy pod szynami cokołowymi kotła i podłączyć przewody elastycznie z kompensatorami. Pompy obiegowe z kompensatorami podłączyć do sieci przewodowej. Do izolacji hałasów płomienia w kominie można zamontować tłumiki do rury łączącej (ew. przewidzieć miejsce do późniejszego montażu). Instalacja kominowa/ odprowadzania spalin Rura łącząca Rura łącząca spalinowa między kotłem grzewczym a kominem musi być prowadzona do komina pod kątem < 2D D 2 x D D Wprowadzanie rury łączącej do komina musi być tak wykonane, żeby woda kondensacyjna nie wpływała do kotła grzewczego. Na króćcu spalinowym kotła zamontować należy koniecznie zapadkę kondensatu. W rurze łączącej musi być zamontowany zamykany króciec pomiarowy spalinowy o kolistej średnicy wewnętrznej 0-2 mm. Instalacja kominowa Instalacja spalinowa musi być niewrażliwa na wilgoć, kwasoodporna i dopuszczona dla temperatury spalin do 60 C. W przypadku istniejących instalacji kominowych musi zostać przeprowadzona modernizacja komina zgodnie z danymi producenta komina. Obliczanie przekroju komina na podstawie EN i 2. Zaleca się przewidzenie dodatkowej klapy powietrznej jako ograniczenie ciągu kominowego. Montaż musi mieć miejsce za ewentualnie istniejącym tłumikiem spalin. Instalacja sanitarna emperatura ciepłej wody musi odpowiadać miejscowym przepisom. Zawór bezpieczeństwa powinien zostać nastawiony na max. 8 bar. Zastosowanie podgrzewaczy wody Patrz dział Podgrzewacze wody. Maksymalna ilość napełnienia, bazująca na VDI 2035 wardość całkowita wody napełniającej do... [mol/m 3 ] <0, 0,5,5 2 2,5 3 >3,0 f H < >30 d H <0,56 2,8 5,6 8,4,2 4,0 6,8 >6,8 e H <0,7 3,6 7, 0,7 4,2 7,8 2,3 >2,3 ~mg/l <0 50,0 00,0 50,0 200,0 250,0 300,0 >300 Conductance 2 <20 00,0 200,0 300,0 400,0 500,0 600,0 >600 Wielkość pojedynczego kotła Maksymalna ilość napełnienia bez odsalania 200 to 600 kw 50 l/kw 50 l/kw 20 l/kw powyżej 600 kw zawsze odsalać Suma berylowców 2 Jeżeli przewodność czynna w us/cm przekracza wartość tabeli, to konieczna jest analiza wody. D 94 Zmiany zastrzeżone,.4.203
